TIPS A TOMAR EN CUENTA EN EL EDIFICIO PROYECTOS ARQ. 8 1C2023

CORPORATIVO

EDIFICIO

8 INGRESAR

P R O Y E C T O S A R Q U I T E C T Ó N I C O S

SECCIÓN DE COLUMNAS

▪ OPCIONES

COLUMNAS: 0.96

L

ESTRUC TURA 1

1. >> (No. DE NIVELES x 5) + 30 EJEMPLO: (10 NIVELES x 5) + 30 = 80 cms. x 80 cms. 2. >> 7 A 10 cms. POR CADA NIVEL EJEMPLO: 8 NIVELES x 10 cms. = 80 cms. x 80 cms. 3. >> POR GRÁFICA EJEMPLO: PROMEDIO = 75 cms. x 75 cms.

PARA SECCIÓN DE

0.75 0.54 Gráficos para el predimensionado de estructuras Argimiro Castillo Gandica

PROMEDIO

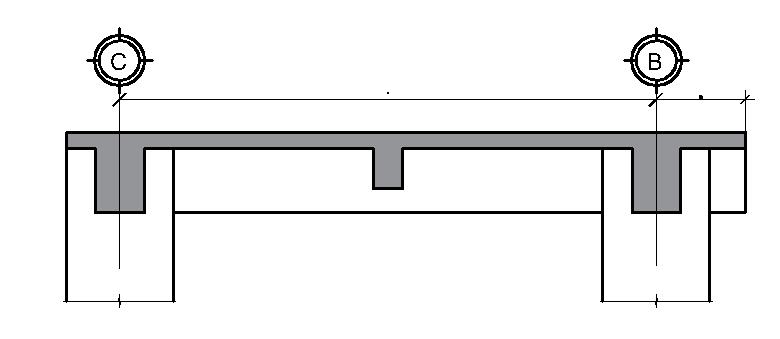

SECCIÓN DE VIGAS 1. >> p = L/10 > L/12 p = 9.50 m / 10 = 0.95 m p = 9.50 m / 12 = 0.79 m 2. >> p = 10 % x LUZ ENTRE EJES p = 9.50 m x 10% = 0.95 m 3. >> p = POR GRÁFICA p = GRÁFICA PROMEDIO = 0.71 m PROMEDIO Ancho “b” Peralte “p” 0.35 0.85 PROMEDIO PERALTE = 0.85 m. ▪ OPCIONES PARA SECCIÓN DE VIGAS: EJEMPLO LUZ ENTRE EJES = 9.50 m. PERALTE p ▪ OPCIONES PARA SECCIÓN DE VIGAS: ANCHO b 1. >> b = p/2 > p/3 b = 0.85/2 = 0.425 m > 0.85/3 = 0.283 m PROMEDIO ANCHO = 0.35 m ESTRUC TURA 2

ALTURA ENTRE NIVELES ▪

ESTRUC TURA 3

ALTURA PISO A PISO L L L 4.00 m. CIELO FALSO 0.30 - 0.40 m.

DIMENSIONES NÚCLEO DE GRADAS ▪ ALTURA PISO A PISO 1.25 m. - 1.30 m. ▪ ANCHO DE TRAMO 4.00 m. ENTRE 22 Y 23 CONTRAHUELLAS DE 0.174 m. - 0.182 m. DE ALTURA ▪ DESCANSO IGUAL A ANCHO DE TRAMO ANCHO DE TRAMO GRADAS 4 * EN SÓTANOS POR TENER MENOR ALTURA, EL TRAMO DE GRADAS DISMINUIRÁ EN HUELLAS Y CONTRAHUELLAS * LÍNEA QUE NO SE PUEDE CRUZAR CON ABATIMIENTO DE PUERTA

2.10 m. DESARROLLO RAMPA VEHICULAR EN SÓTANO ▪ FHA PERMITE EN SÓTANO ALTURA MÍNIMA DE 2.10 m. RAMPA 5 +/- 0.70 m. 2.80 m. 17.50 m. ▪ DESARROLLO RAMPA: PENDIENTE MÁXIMA 15% - 17% DESARROLLO DE RAMPA = ALTURA / % DE PENDIENTE EJEMPLOS: 2.80 m. / 15% = 18.67 m. 2.80 m. / 16% = 17.50 m. (PROMEDIO) 2.80 m. / 17% = 16.47 m.

DISTRIBUCIÓN

PARQUE OS 6

DE

DISTRIBUCIÓN DE

PARQUE OS 7

DISTRIBUCIÓN DE

PARQUE OS 8

DISTRIBUCIÓN DE

PARQUE OS 9

DISTRIBUCIÓN DE

PARQUE OS 10

DISTRIBUCIÓN

PARQUE OS 11

DE

▪

CÁLCULO ARTEFACTOS SANITARIOS PARA BATERÍA DE BAÑOS

BAÑOS 12

SIFÓN

▪

CÁLCULO ARTEFACTOS

PARA BATERÍA DE

BAÑOS 13

SANITARIOS

BAÑOS

▪

CÁLCULO LOBBY ASCENSORES DE ACUERDO CON TAMAÑO DE DUCTO ASCEN SORES 14

▪

CÁLCULO LOBBY ASCENSORES DE ACUERDO CON TAMAÑO DE DUCTO ASCEN SORES 15

CATÁLOGO SCHINDLER

▪ EL ÁREA DE VESTÍBULO DEBE DE TENER LAS SIGUIENTES PROPORCIONES: o LA DISTANCIA LATERAL (A) DEBE SER IGUAL AL ANCHO DEL DUCTO. o EL ANCHO DEL LOBBY DEBE SER 2 VECES LA PROFUNDIDAD DEL DUCTO (B). o EJEMPLO CÁLCULO: DUCTO ASCENSOR >> A = 1.40 m x B = 1.10 m o LOBBY ANCHO = 3 x

m o LOBBY PROFUNDIDAD =

m o LOBBY ÁREA = 9.24 m2 CÁLCULO LOBBY ASCENSORES DE ACUERDO CON TAMAÑO DE DUCTO * LAS

ASCEN SORES 16

1.40 = 4.20

2 x 1.10 = 2.20

DIMENSIONES ASUMIDAS EN EL EJEMPLO, NO ESTÁN RELACIONADAS CON LOS DATOS DEL CATÁLOGO SCHINDLER.

CÁLCULO LOBBY ASCENSORES DE ACUERDO CON TAMAÑO DE DUCTO OPCIÓN 2 CABINAS ALINEADAS OPCIÓN 2 CABINAS ENFRENTADAS ▪ EJEMPLOS DE CONFIGURACIÓN ASCENSORES Y LOBBY ASCEN SORES 17
