T E M A
3 2 0 2 5
E N M A D E R A
C O N S T R U C C Ó N

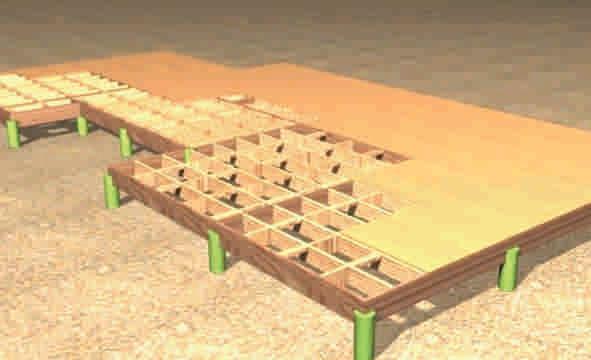

E N T R A M A D O D E P I S O
Mgtr.Arq. Luis Fernando Ruano Paz

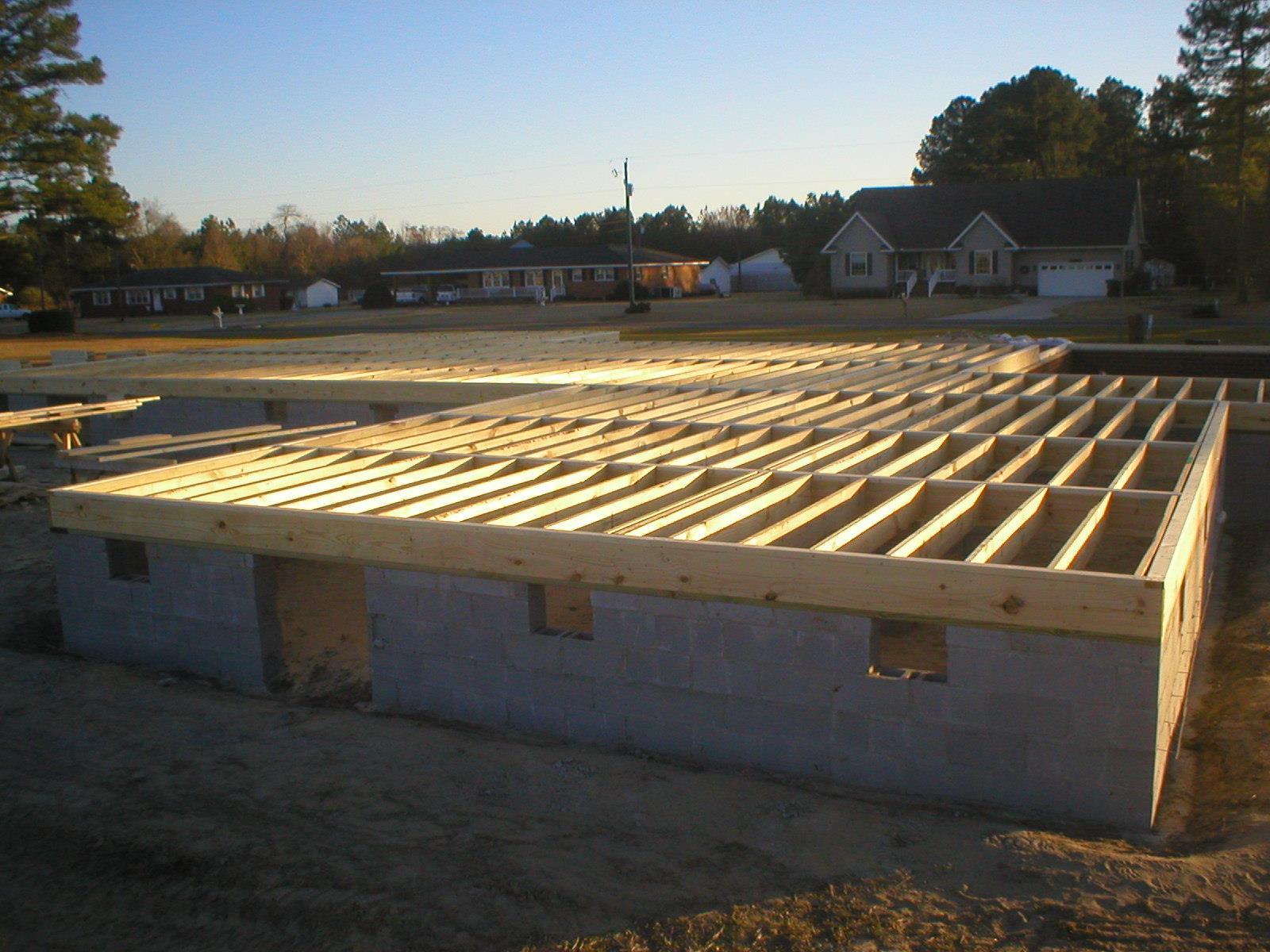

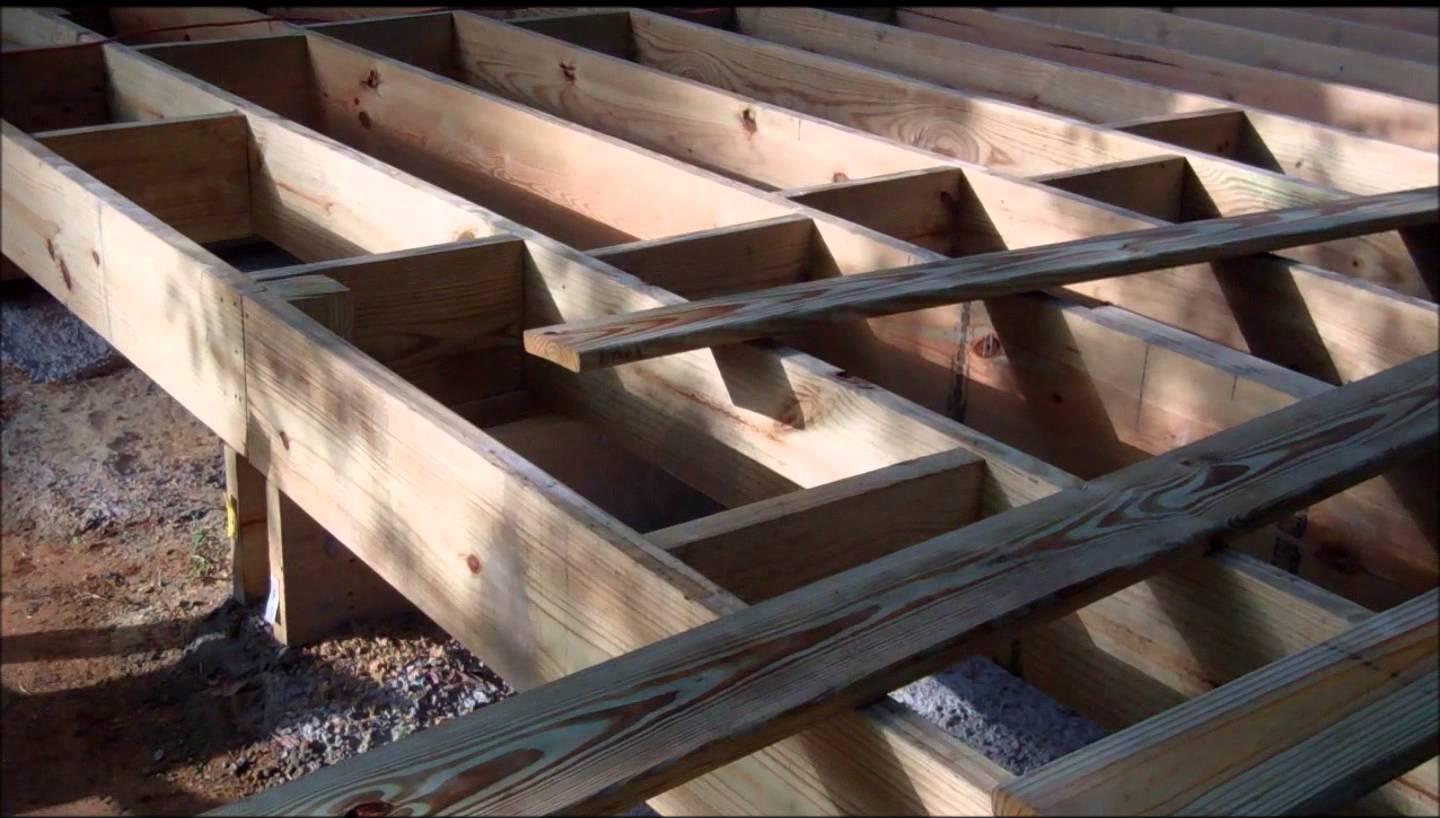

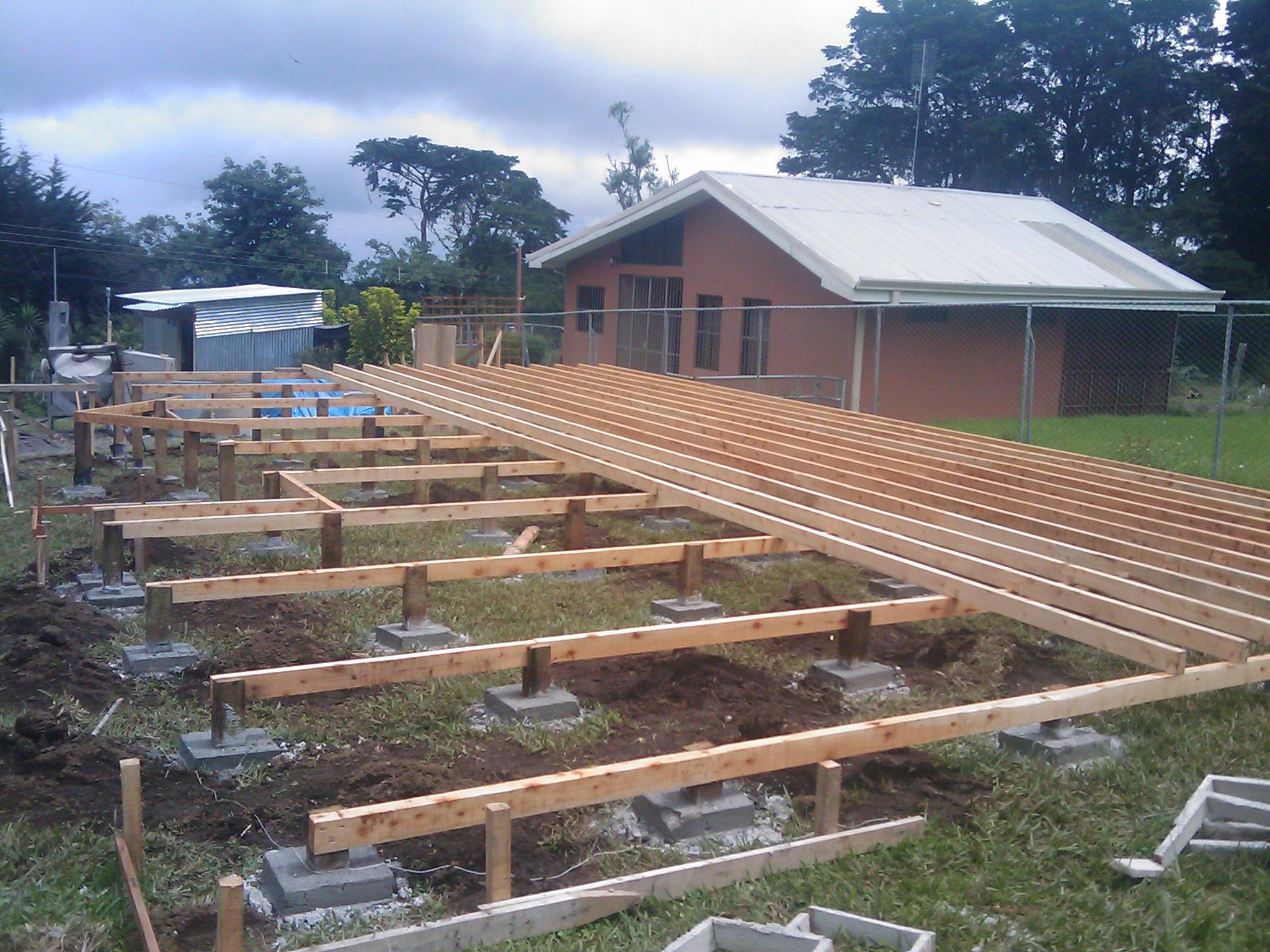

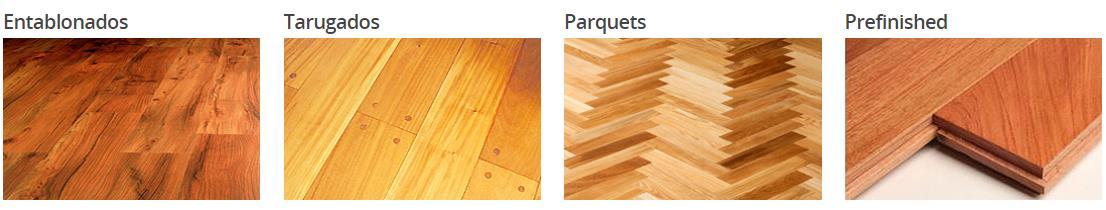

ENTRAMADO DE PISO

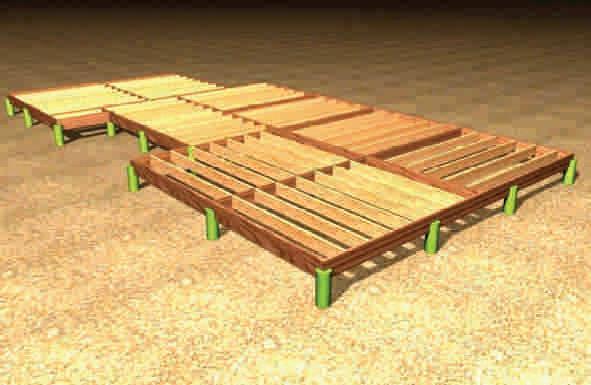

ENTRAMADO DE PISOS
VIGUETAS

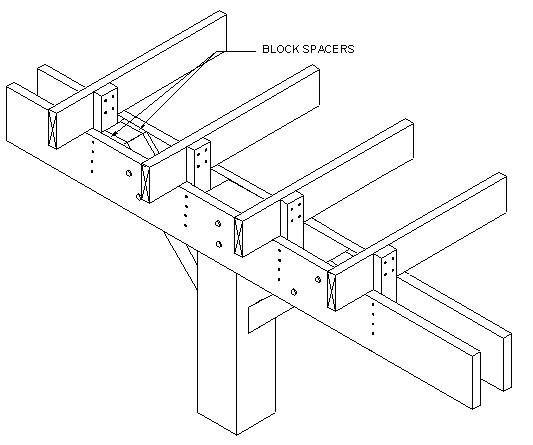

SOBRE VIGA
VIGUETAS A NIVEL DE VIGA

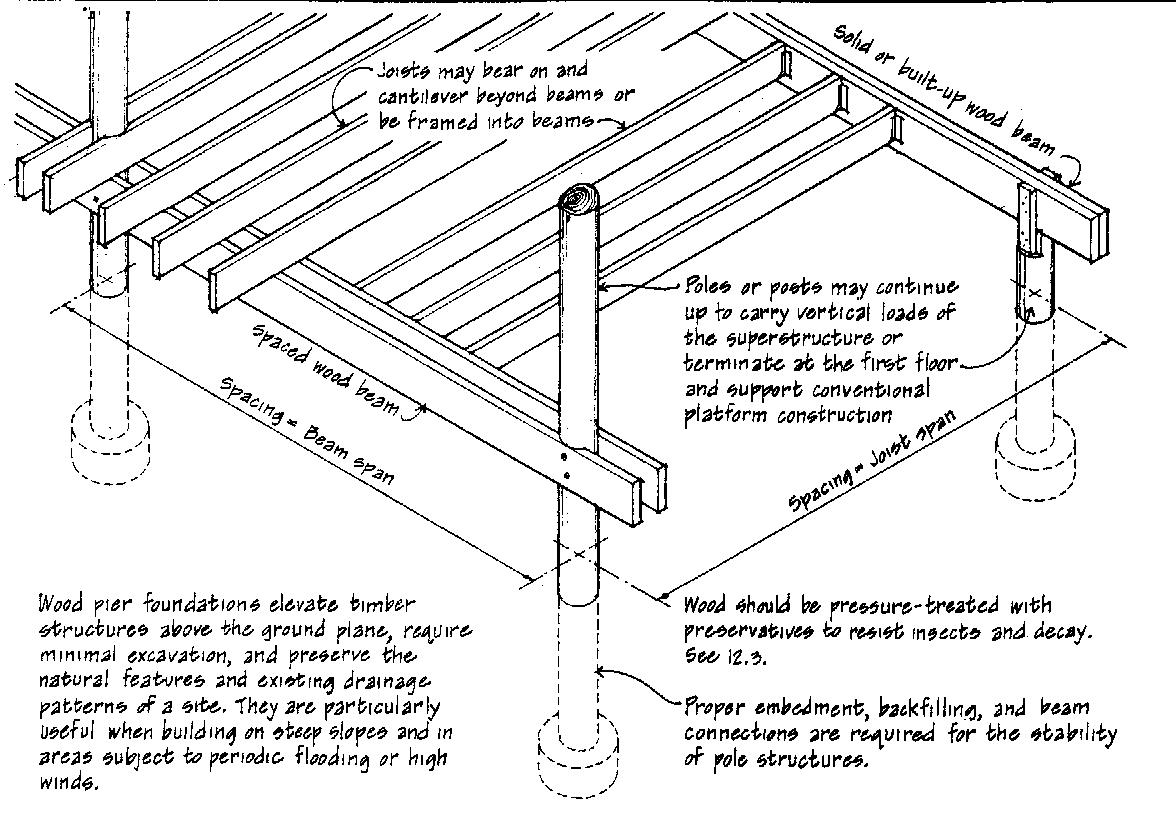

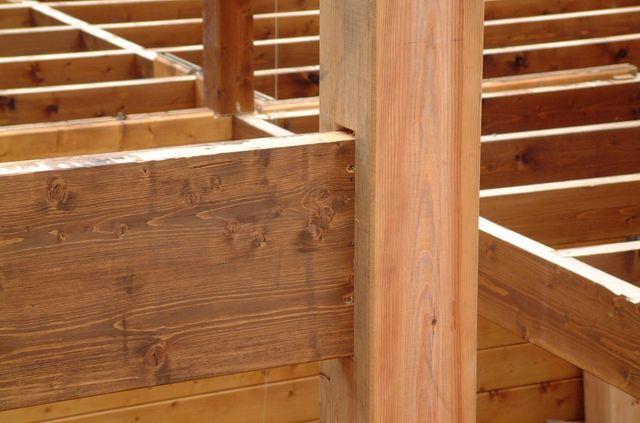

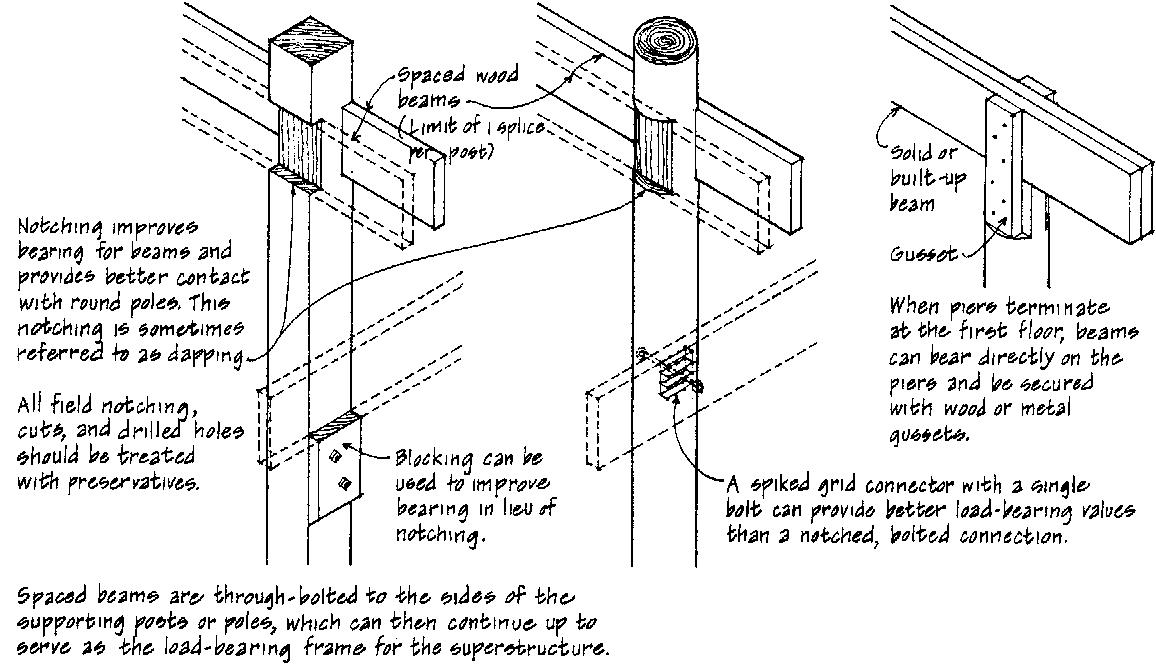

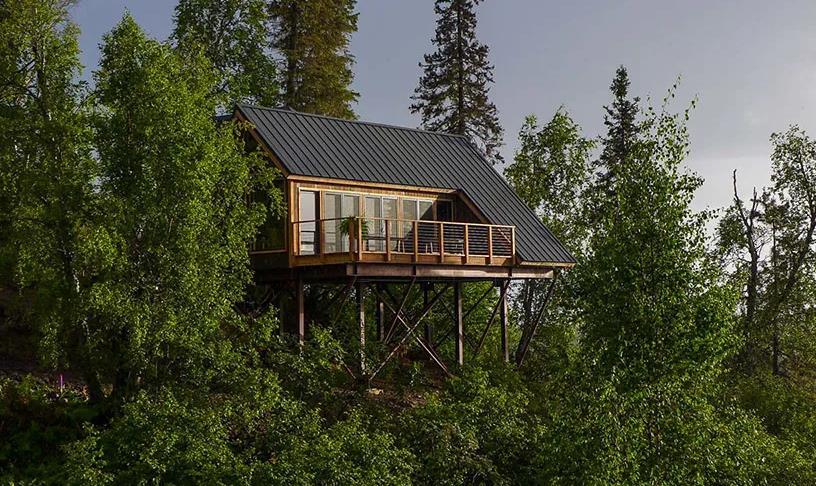

FIJACIÓN PILOTE- VIGA
ENTRAMADO DE PISOS

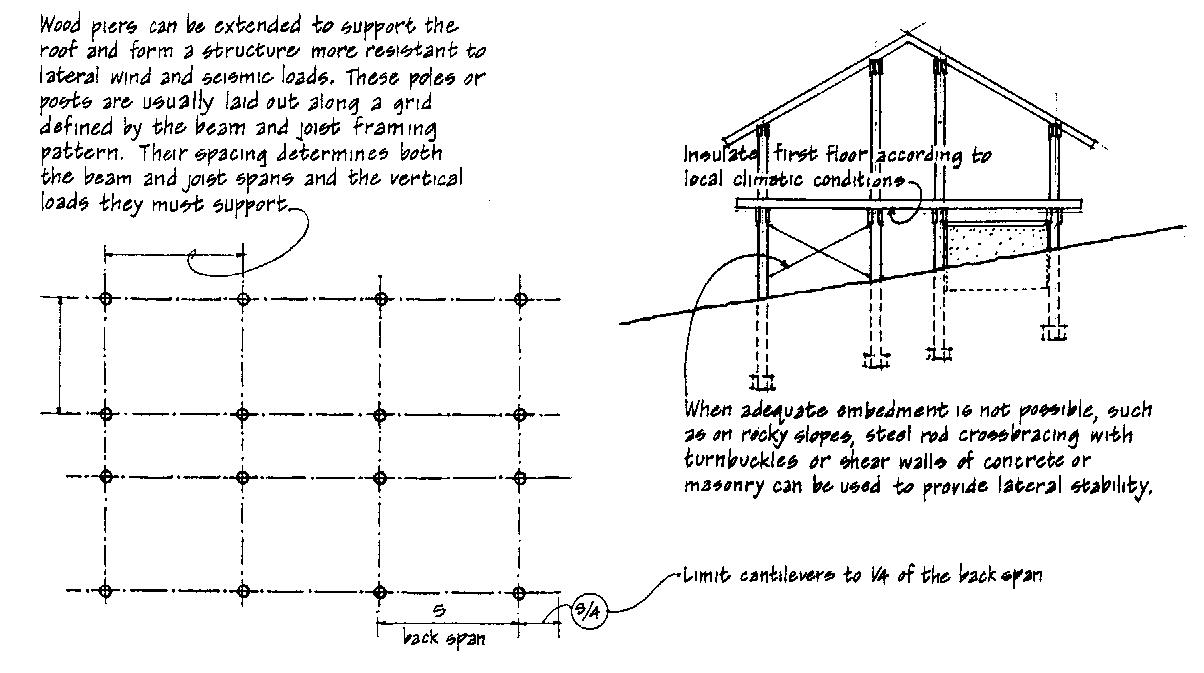

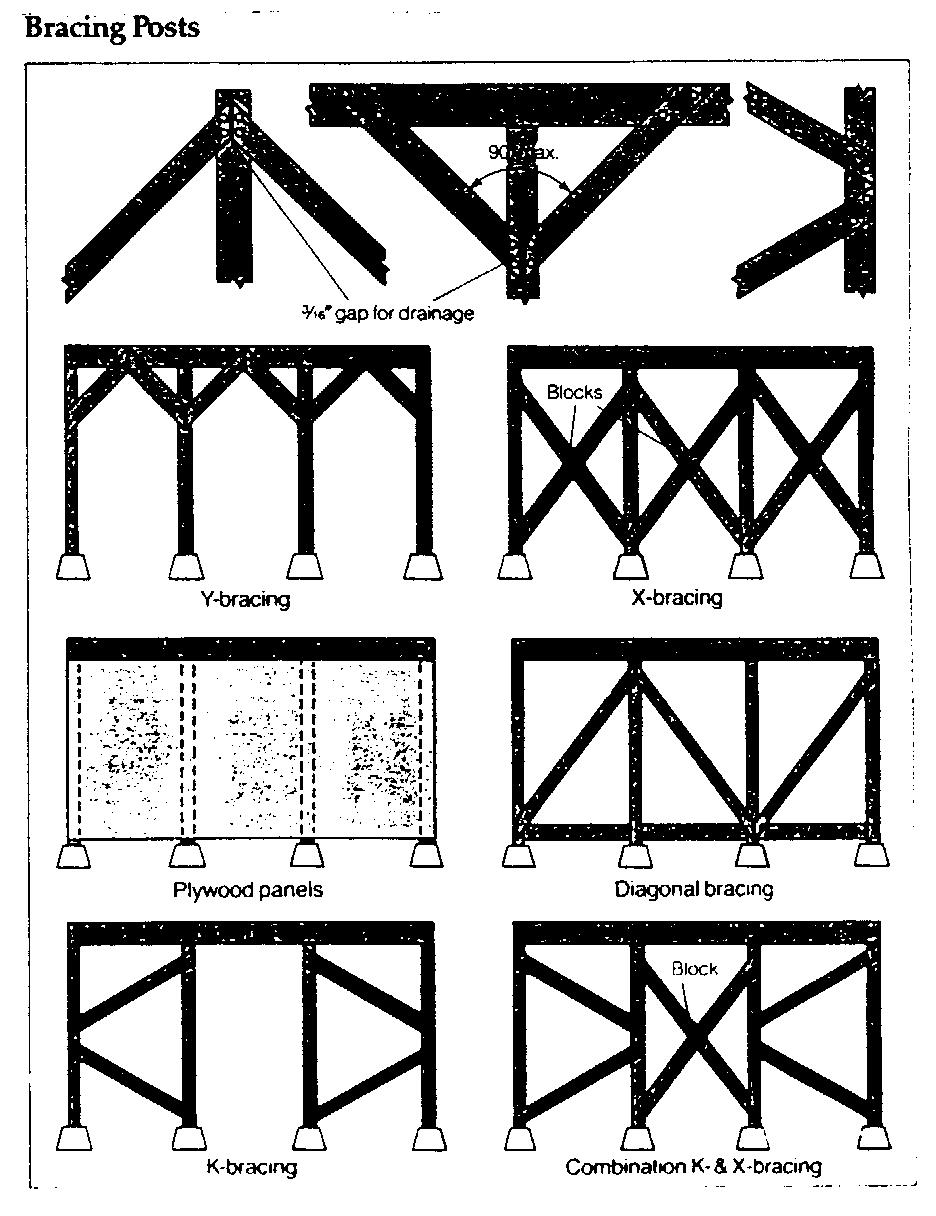

RIGIDIZANTES PARA PILOTES
ENTRAMADO DE PISOS
RIGIDIZANTES
ARRIOSTRAMIENTO
ENTRAMADO DE PISOS

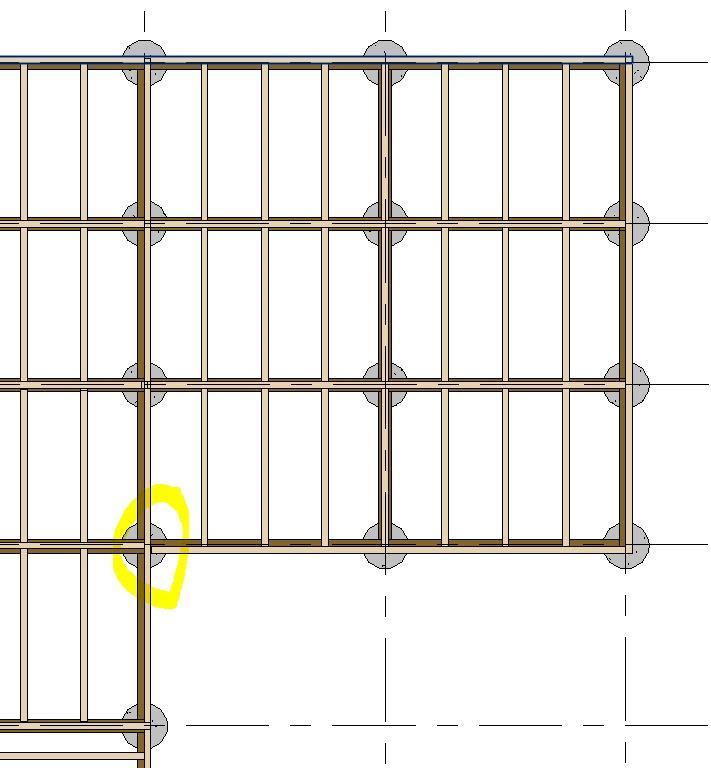

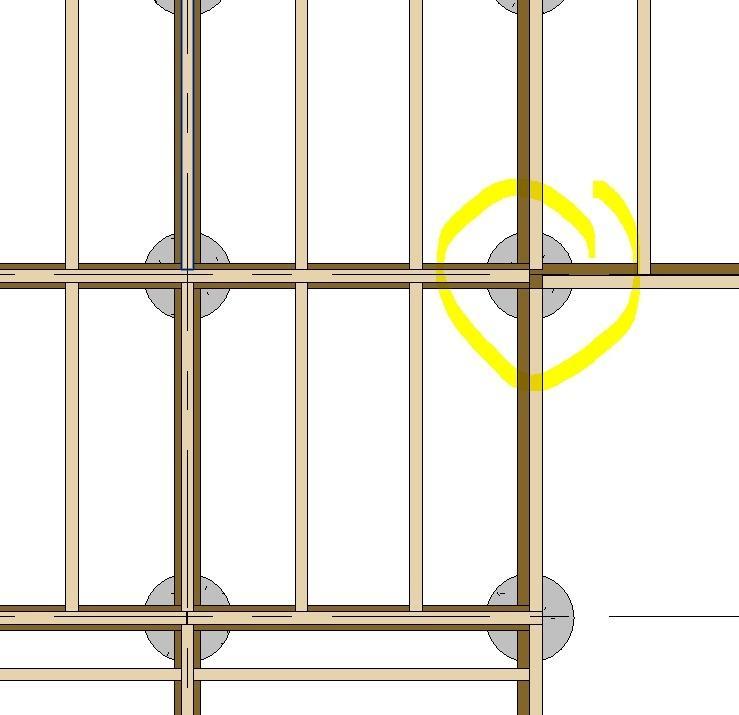

CONTINUIDAD !!!
VOLADIZO L/4
ENTRAMADO DE PISOS

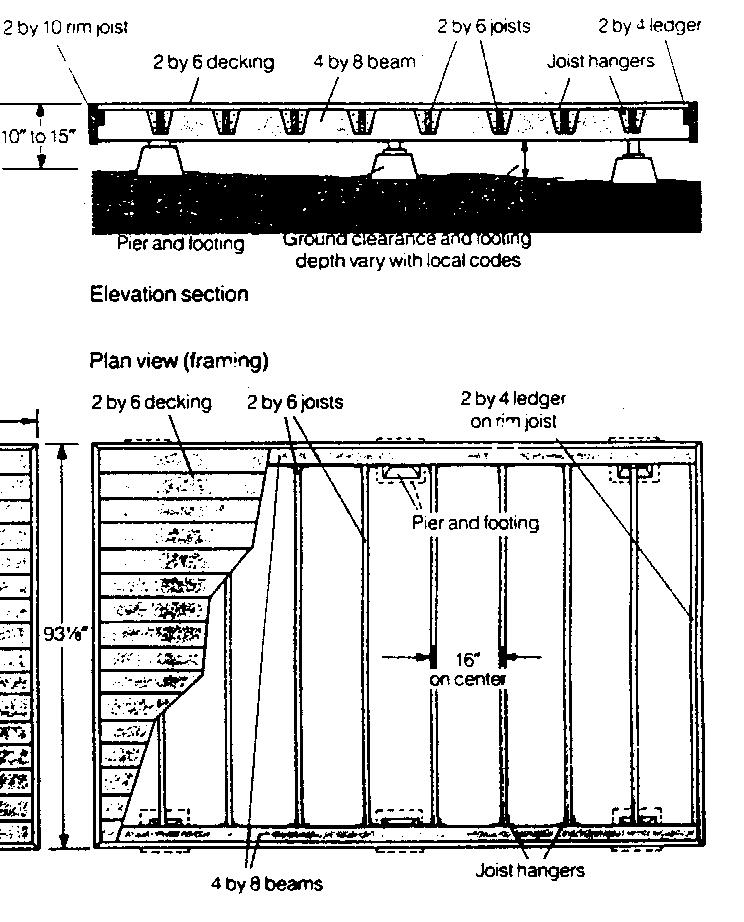

VIGUETAS
SOBRE VIGA
VIGUETAS A NIVEL DE VIGA
VIGAS Y VIGUETAS
ENTRAMADO DE PISOS
PREDIMENSIONAMIENTOS:
VIGAS Y VIGUETAS AL MISMO NIVEL
➢ VIGAS 4”x8”
➢ VIGUETAS 2”x6” @ 16”

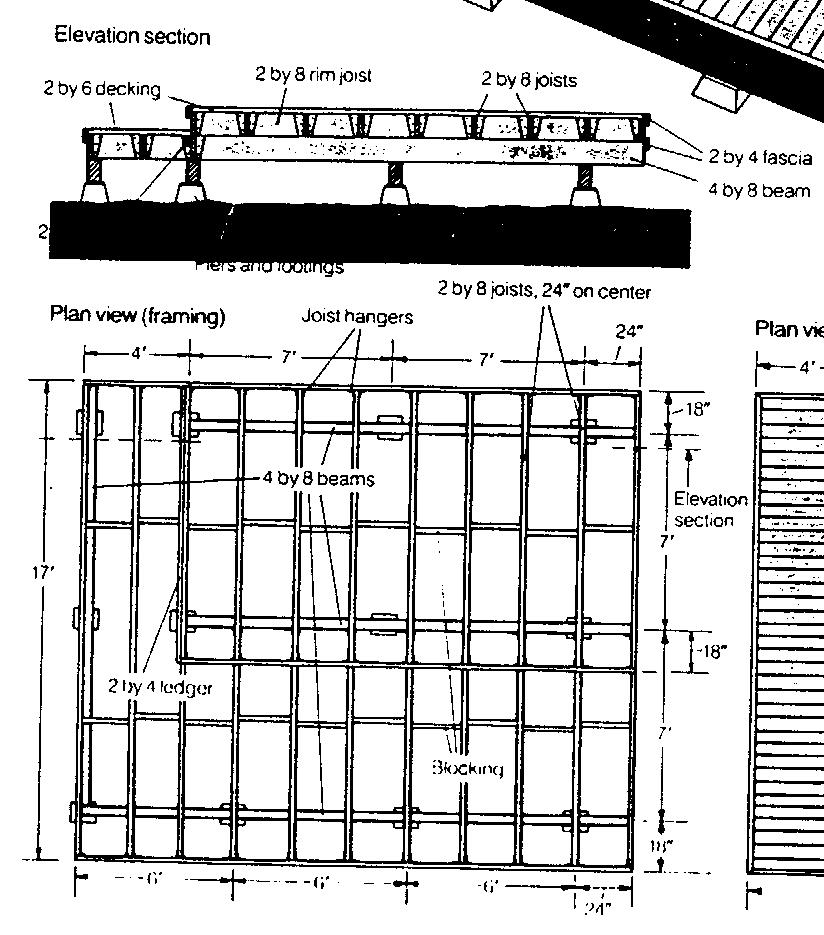

ENTRAMADO DE PISOS
PREDIMENSIONAMIENTOS:
➢ VIGAS 4”x8”
➢ VIGUETAS 2”x8” @ 24”
➢ PILOTES @ 7’ Y 6’
➢ RIGIDIZANTES A L/2
VIGUETAS SOBRE VIGAS
ENTRAMADO DE PISOS

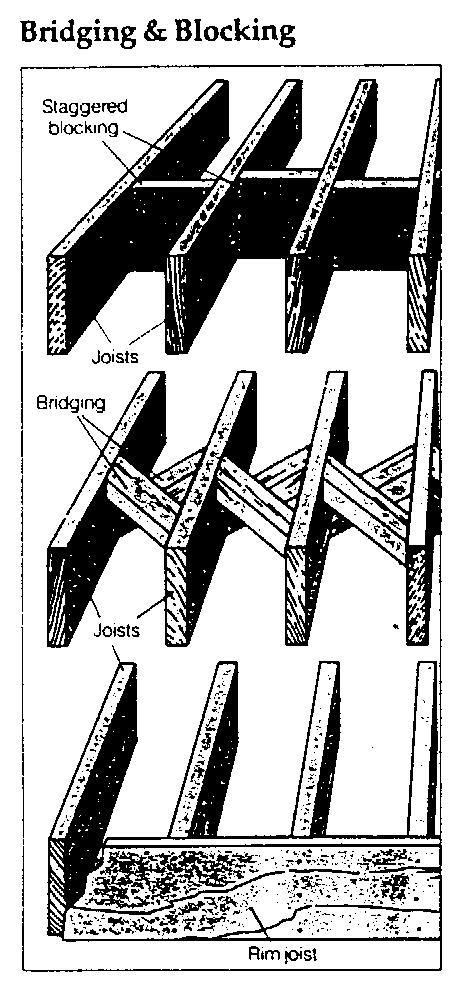

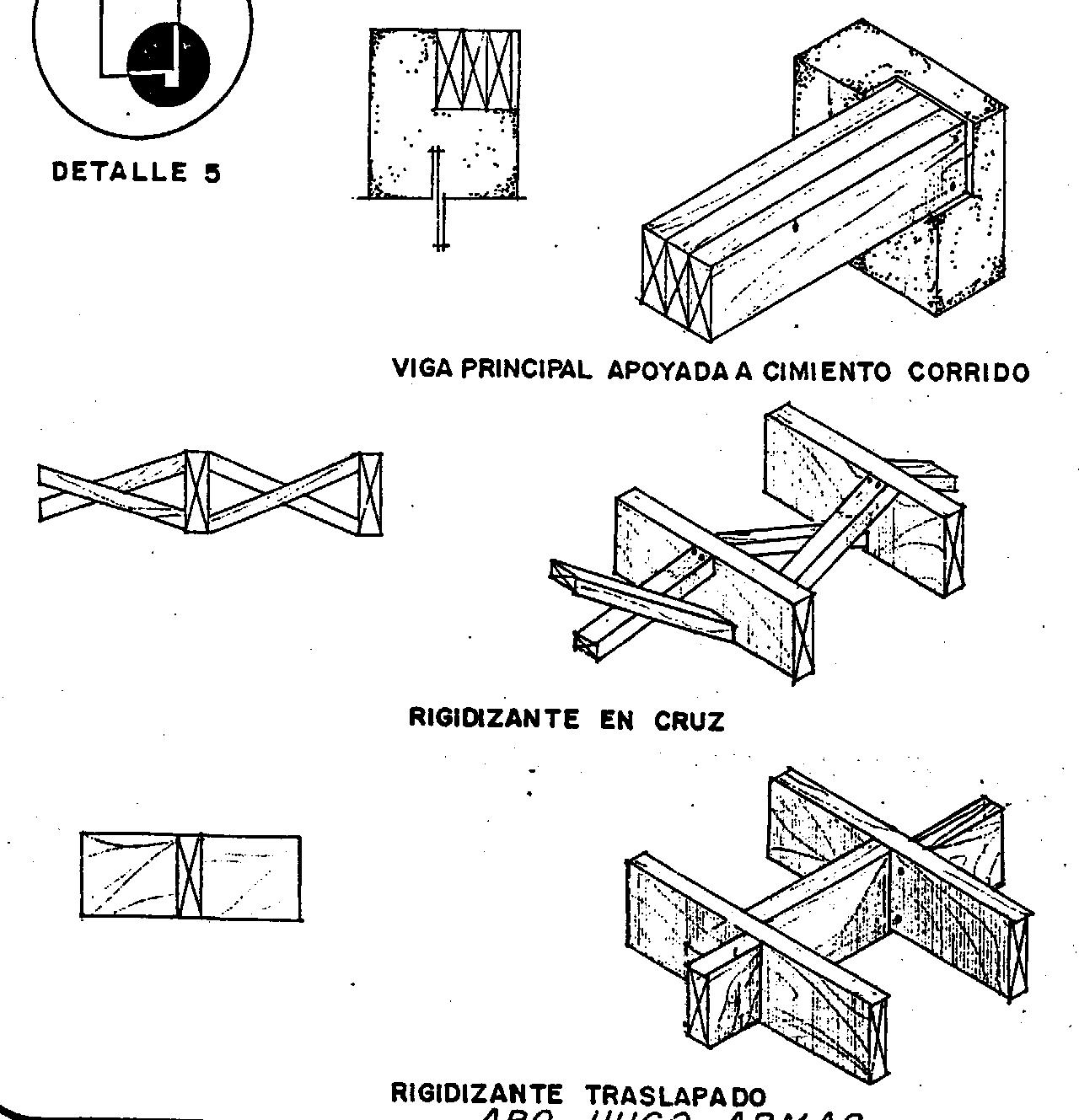

RIGIDIZANTE
TRASLAPADO

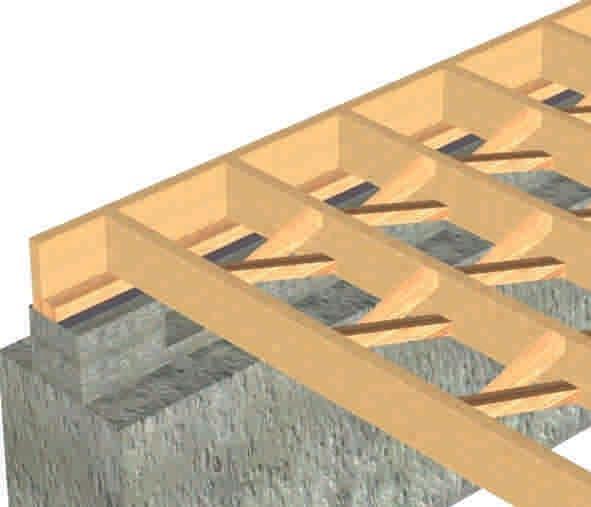

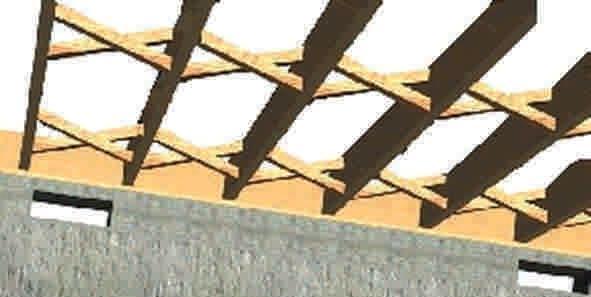

RIGIDIZANTE EN CRUZ
RIGIDIZANTES PARA VIGUETAS A L/2 máximo 8’ (2.44m)
RIGIDIZANTES PARA VIGUETAS
CABECERO
CABECERO
ENTRAMADO DE PISOS

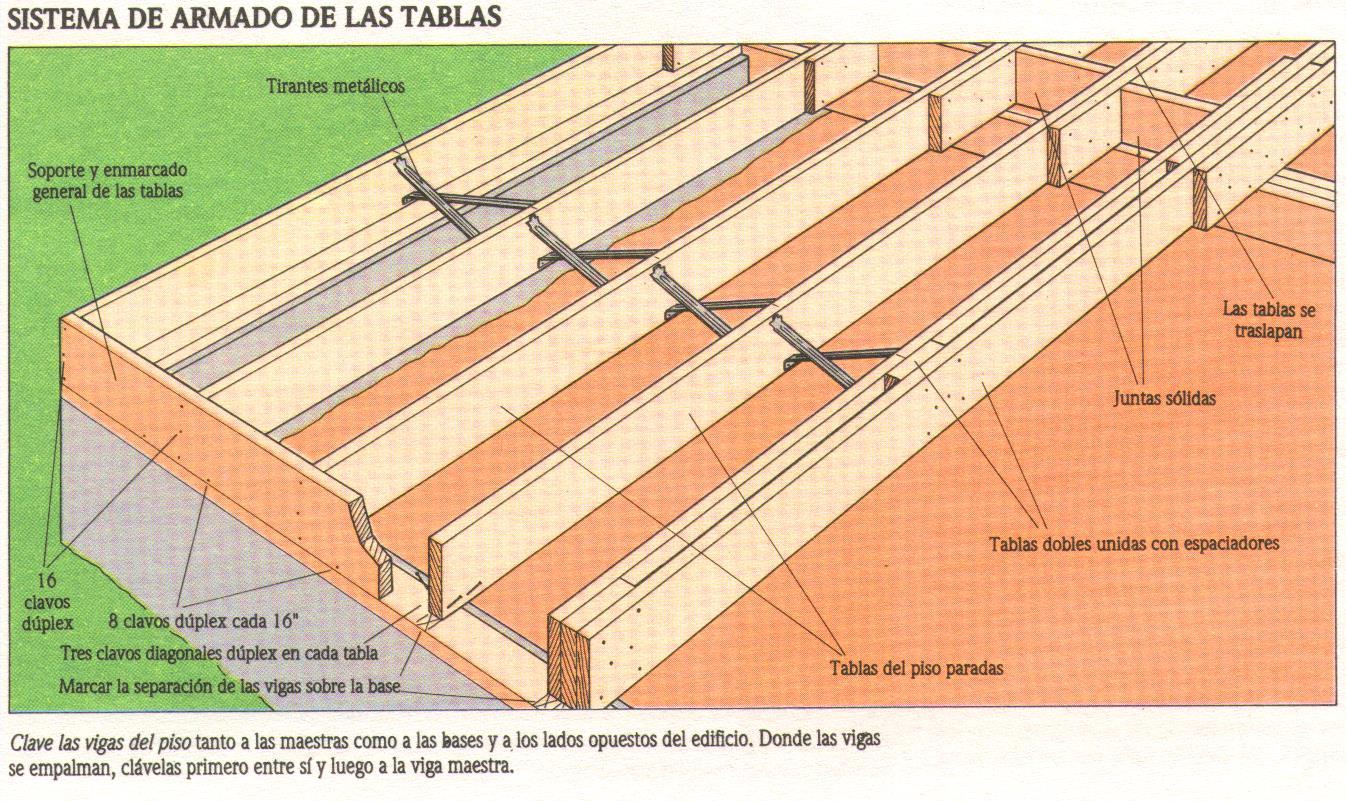

RIGIDIZANTES PARA VIGUETAS
VIGUETA
ENTRAMADO DE PISOS

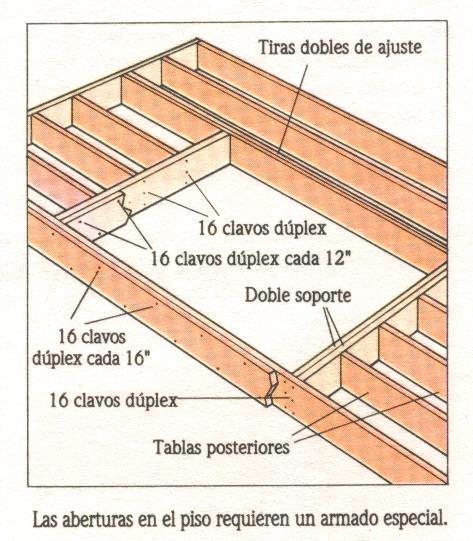

ABERTURAS:
ABERTURAS
ENTRAMADO DE PISOS

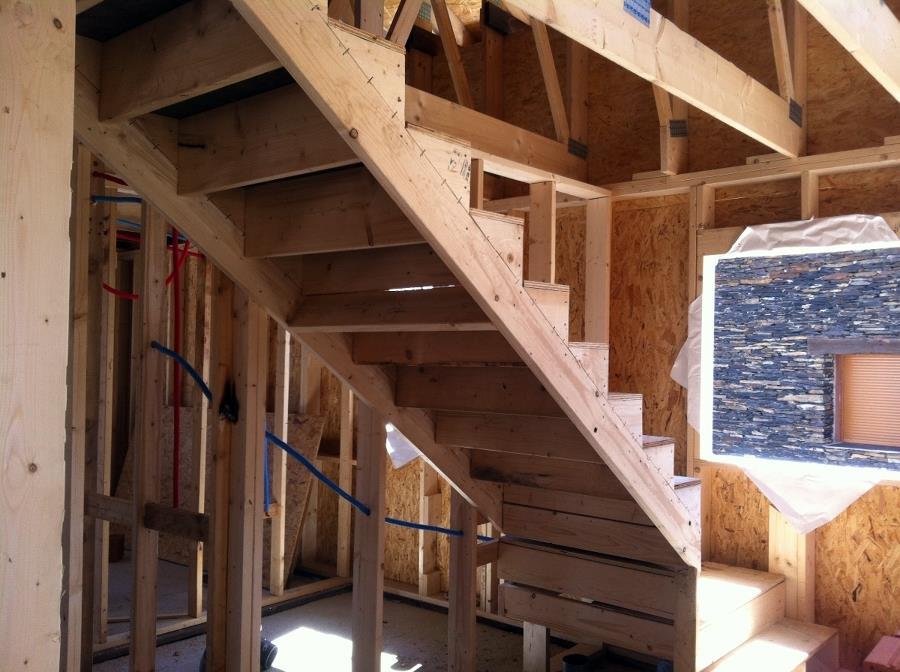

ABERTURAS GRADAS
ENTRAMADO DE PISOS

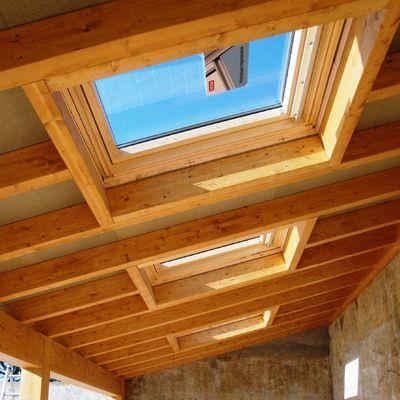

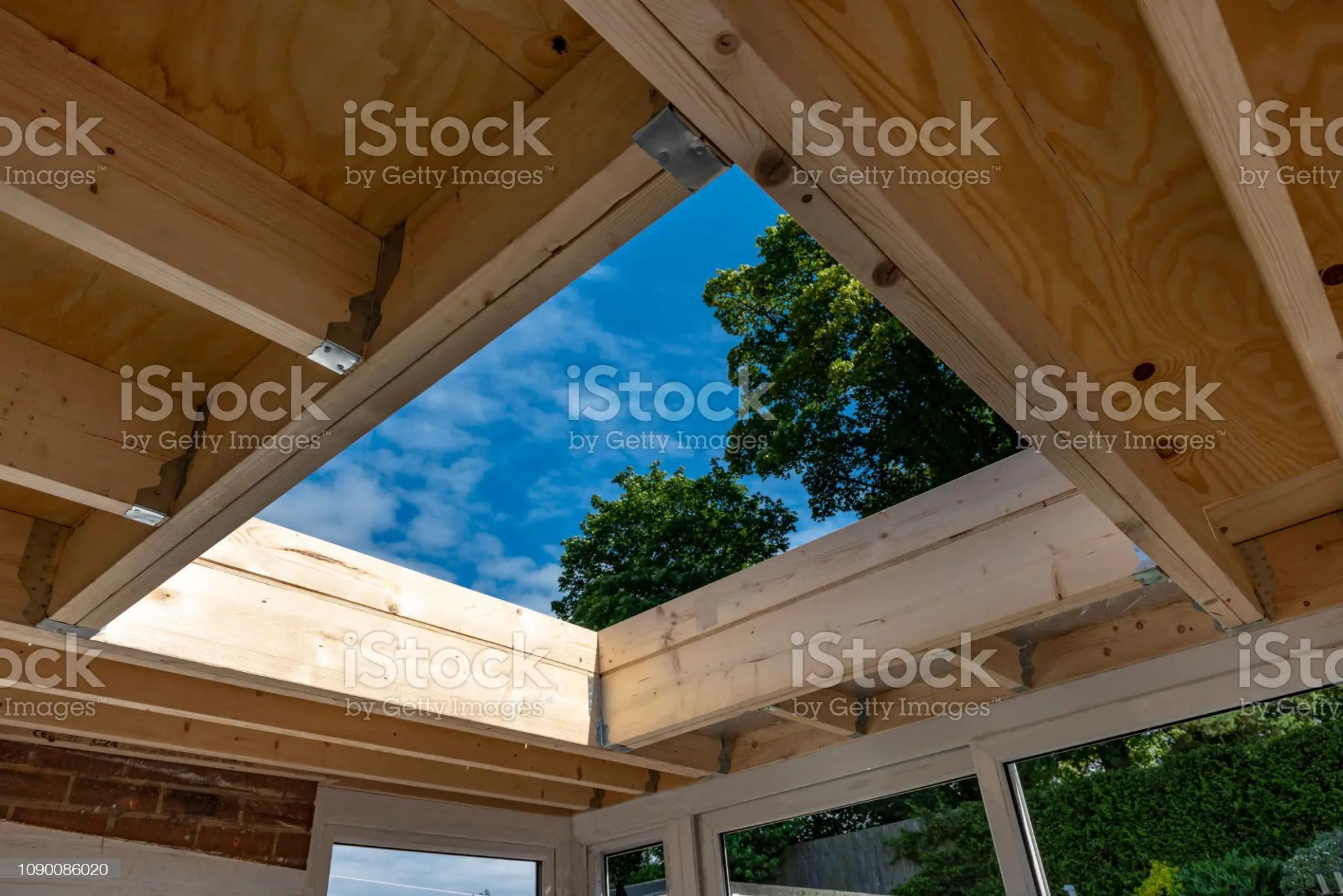

ABERTURAS DOMOS / TRAGALUCES
ENTRAMADO DE PISOS

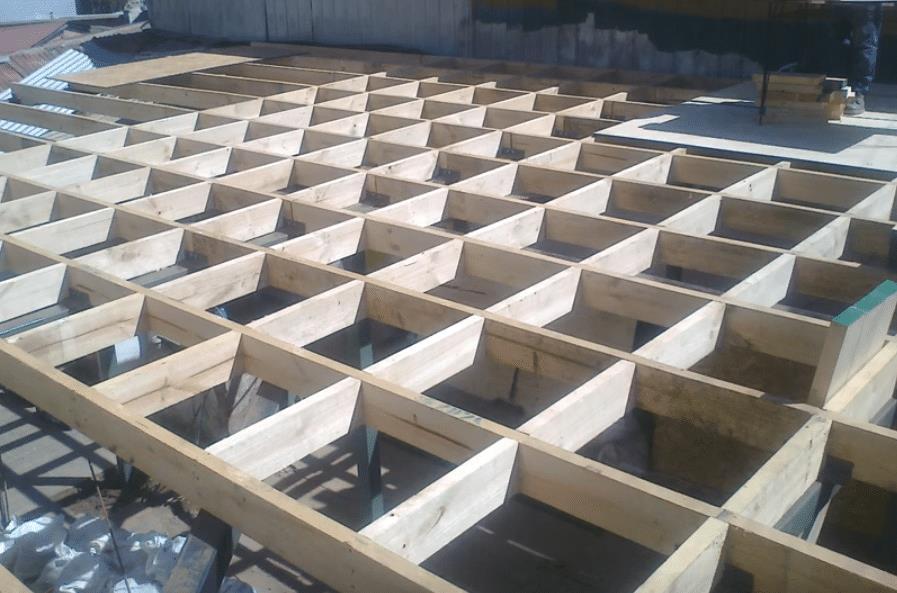

VIGAS Y VIGUETAS
VIGAS VIGUETAS
PILOTE (TRATADO)
ENTRAMADO DE PISOS
VIGAS Y VIGUETAS
ENTRAMADO DE PISOS

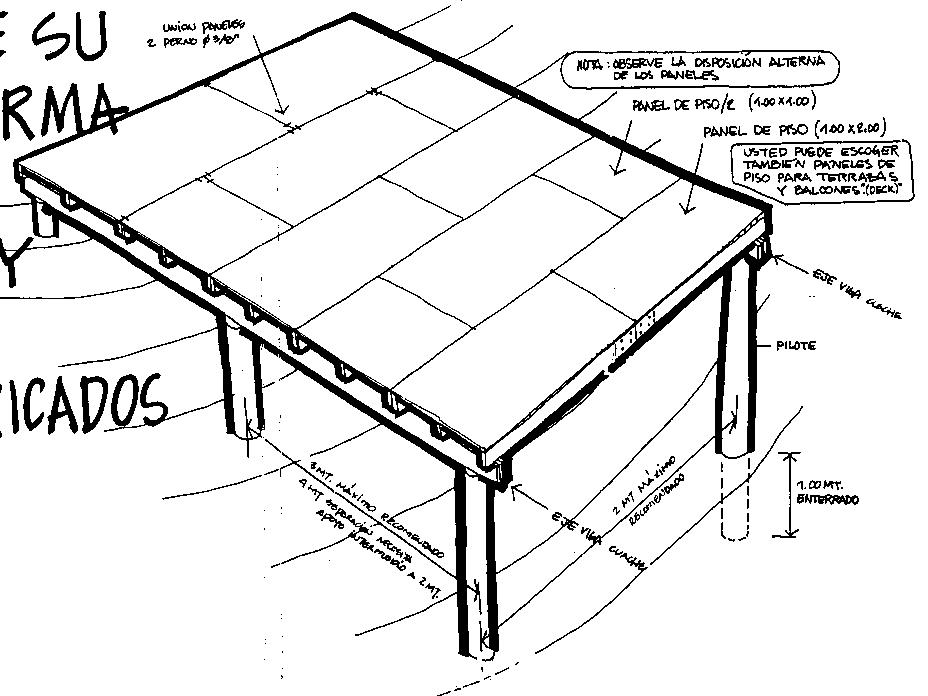

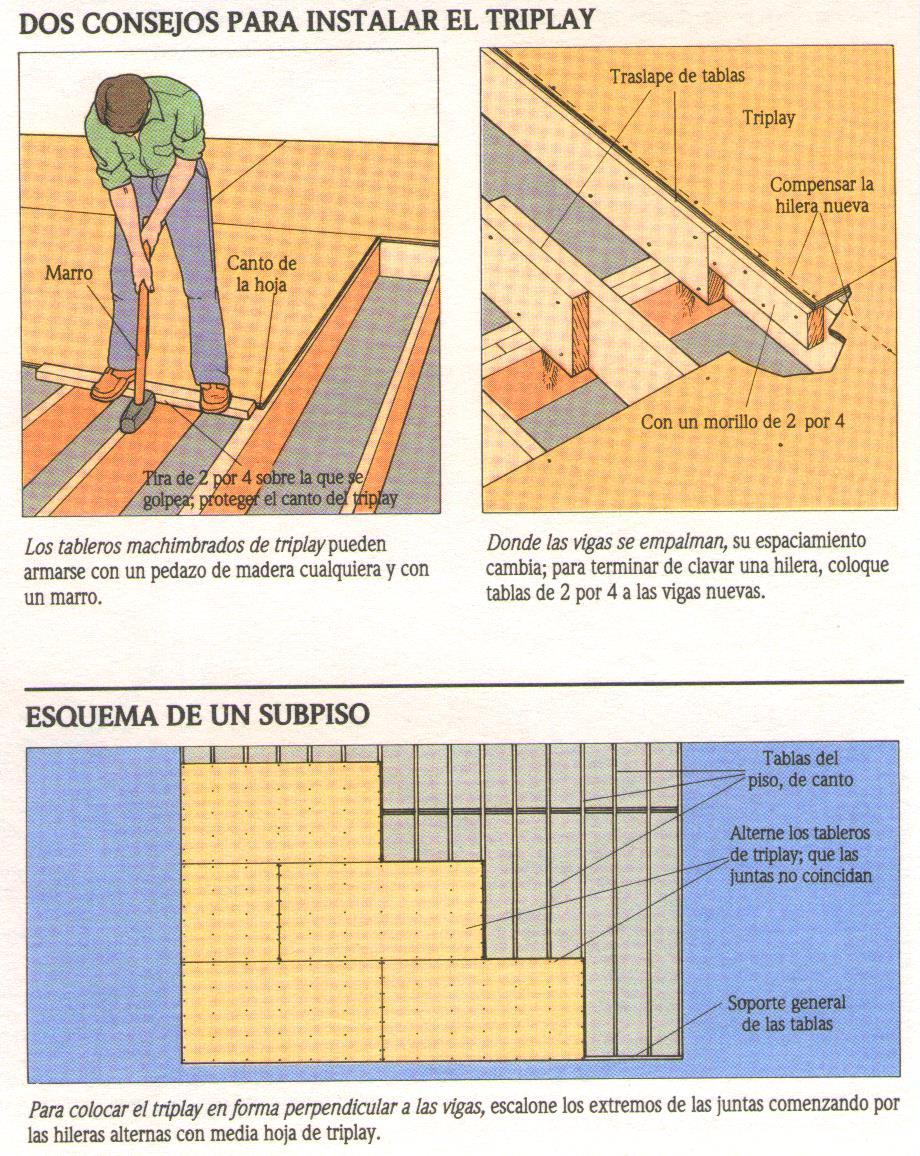

FORRO ESTRUCTURAL DE
ENTRAMADO DE PISO CON
PLANCHAS DE PLYWOOD FENÓLICO
4’ x 8’ “TRASLAPADO”
ENTRAMADO DE PISOS
PLANCHA PERPENDICULAR A VIGUETAS
ENTRAMADO DE PISOS
SEPARACIÓN DE VIGUETAS
@ 24” (2’)
LA PLANCHA DEL SUBPISO
TENDRÁ UN ESPESOR DE 3/4”
SEPARACIÓN DE VIGUETAS
@ 16” (+/-1.5’)
LA PLANCHA DEL SUBPISO
TENDRÁ UN ESPESOR DE 5/8”
SEPARACIÓN DE VIGUETAS
LARGO MÁXIMO PIEZAS = 16’
ENTRAMADO DE PISOS

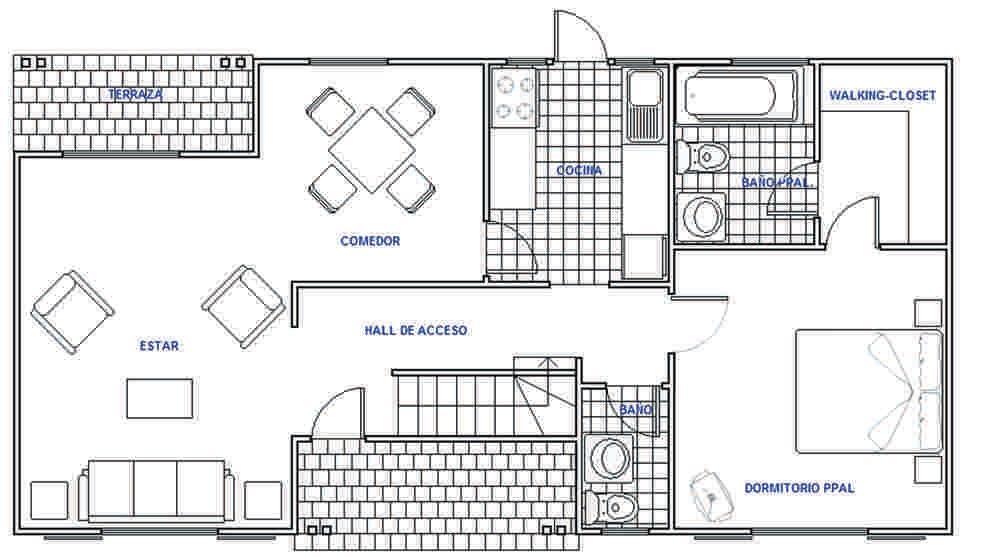

PLANTA DE EJES PRINCIPALES Y SECUNDARIOS
ENTRAMADO DE PISOS

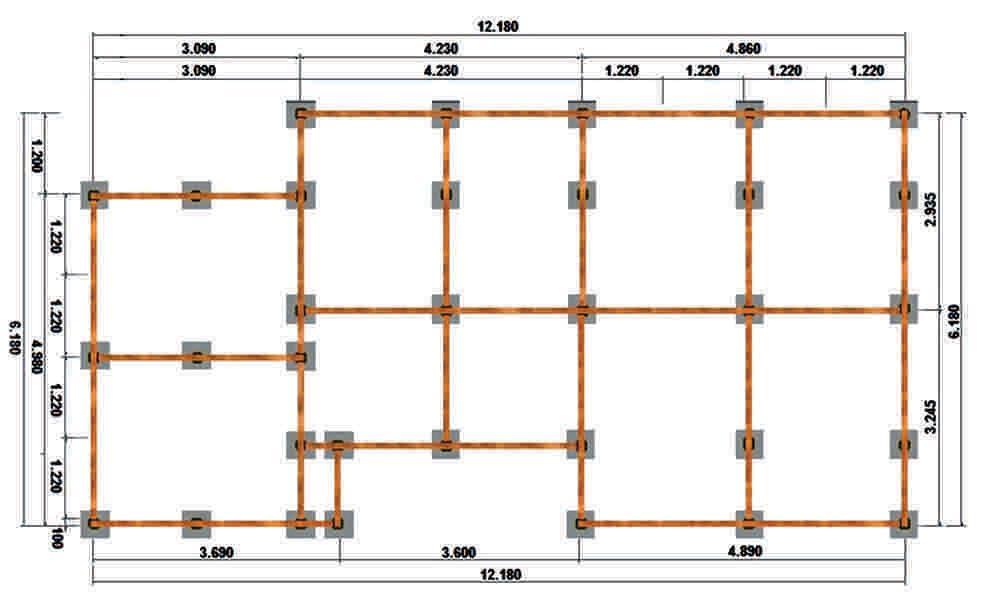

DISPOSICIÓN DE ZAPATAS, VIGAS Y PILOTES
ENTRAMADO DE PISOS

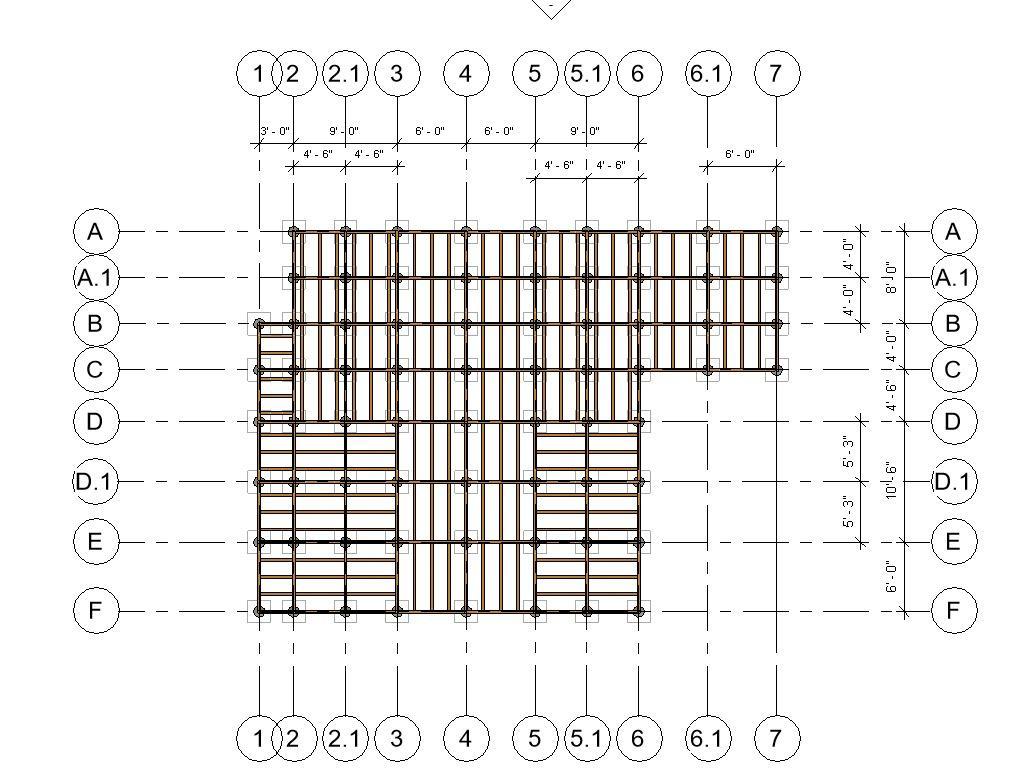

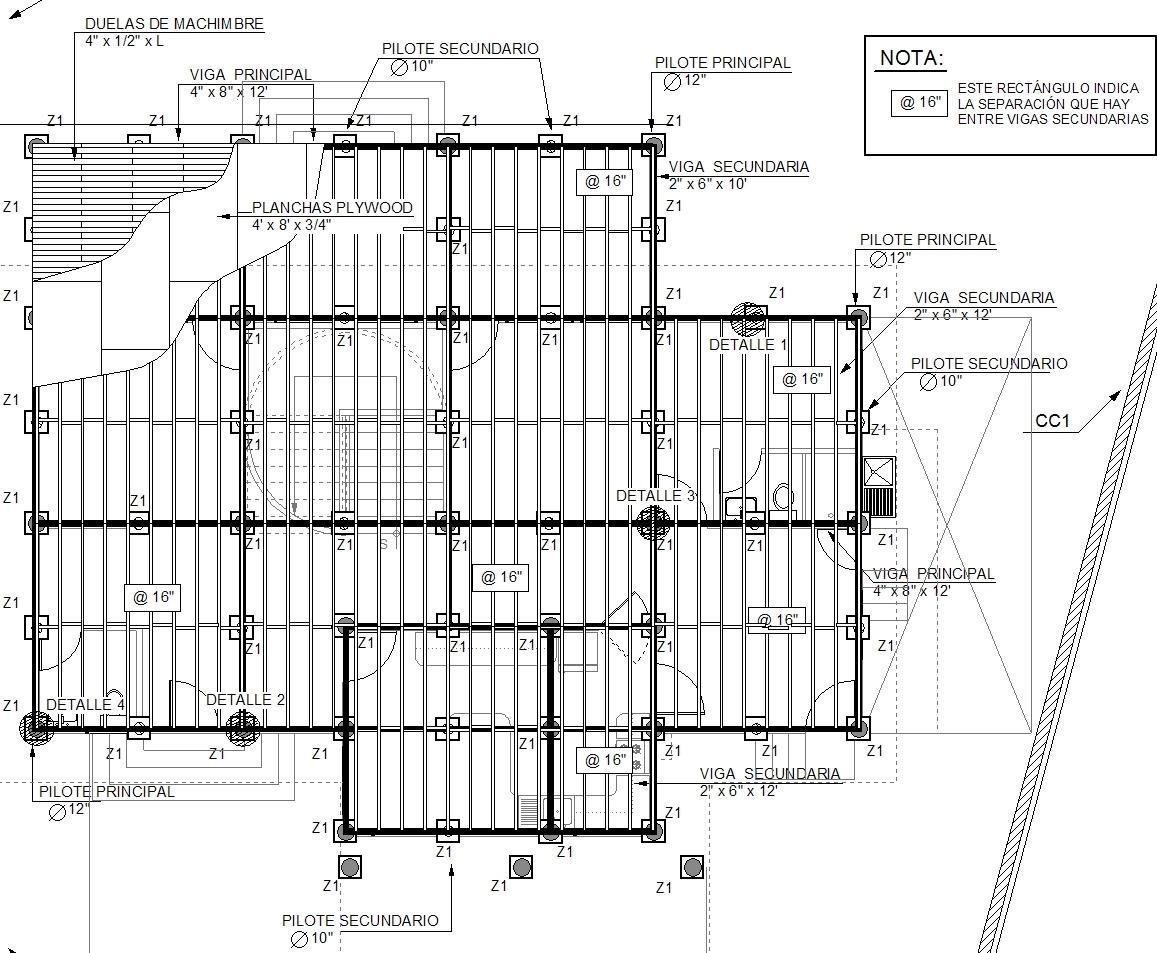

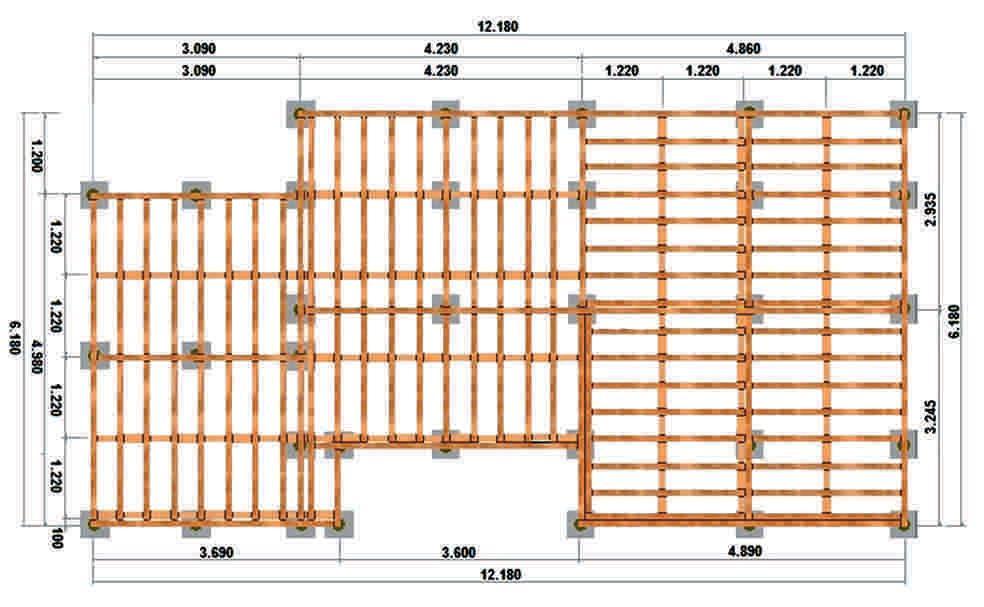

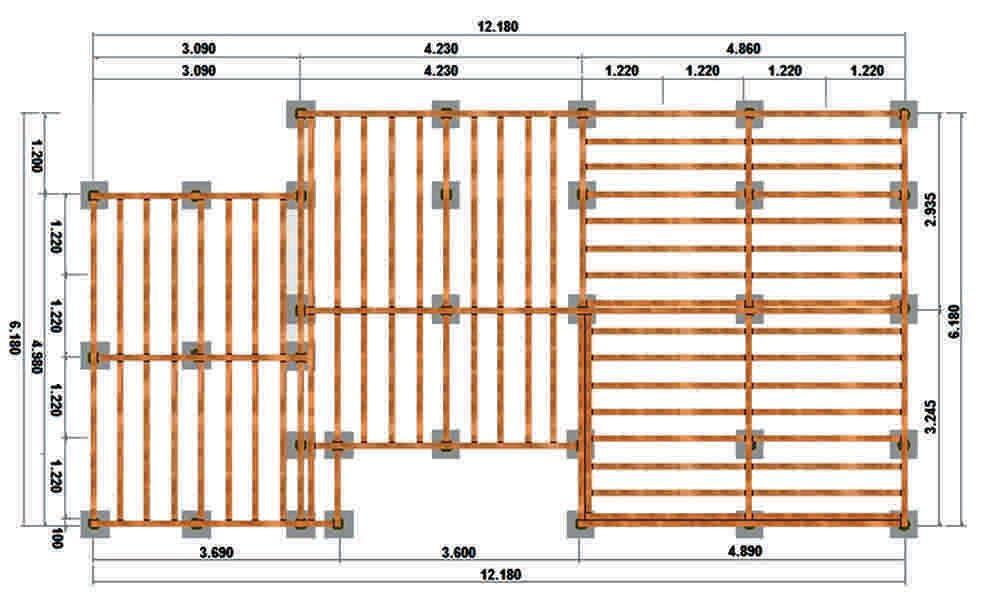

DISPOSICIÓN DE VIGUETAS
ENTRAMADO DE PISOS
DISPOSICIÓN DE RIGIDIZANTES O CADENETAS ESTRUCTURALES
DE PISOS
COLOCADO “PERPENDICULAR” A LAS VIGUETAS

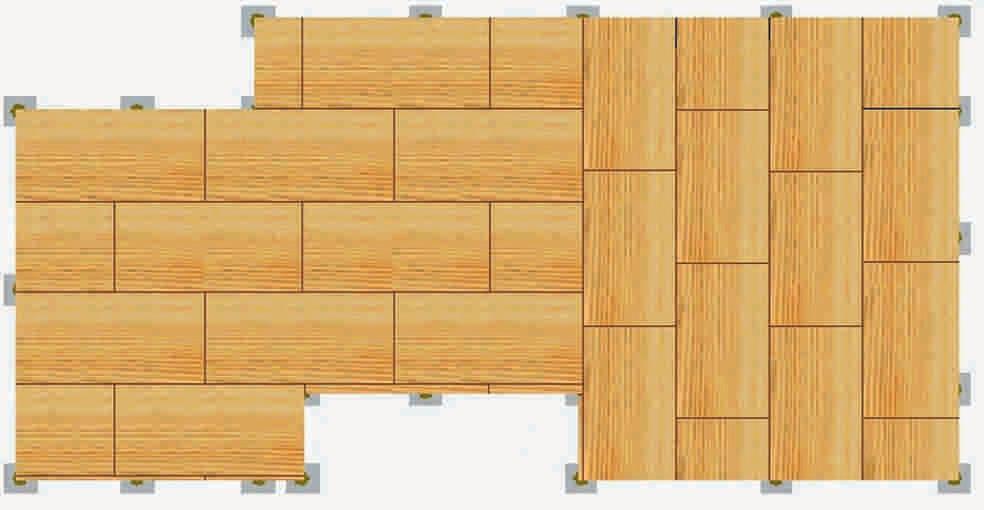

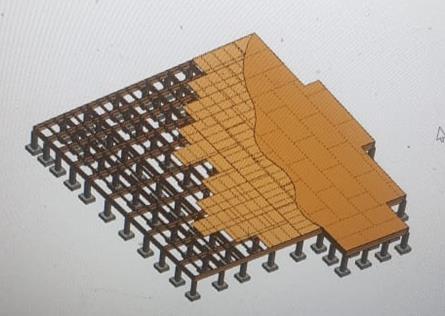

DISPOSICIÓN DEL FORRO DE PLYWOOD
ENTRAMADO DE PISOS

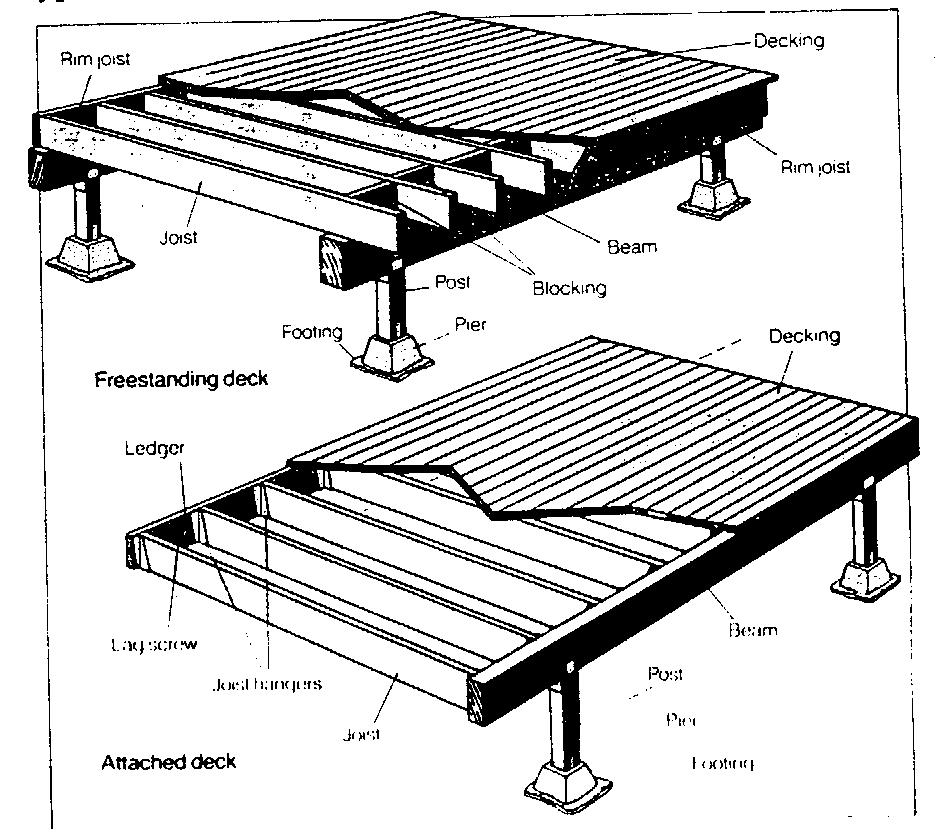

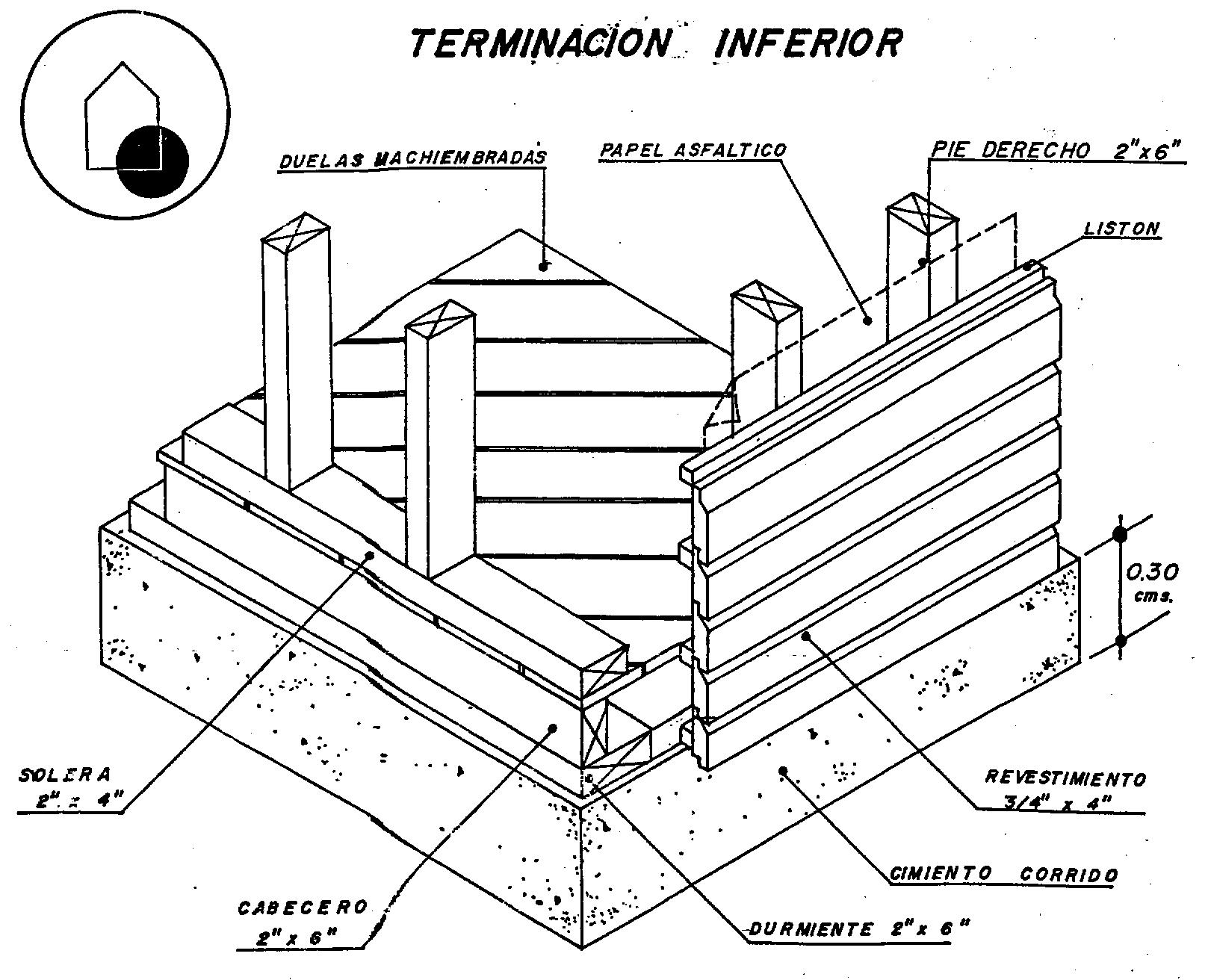

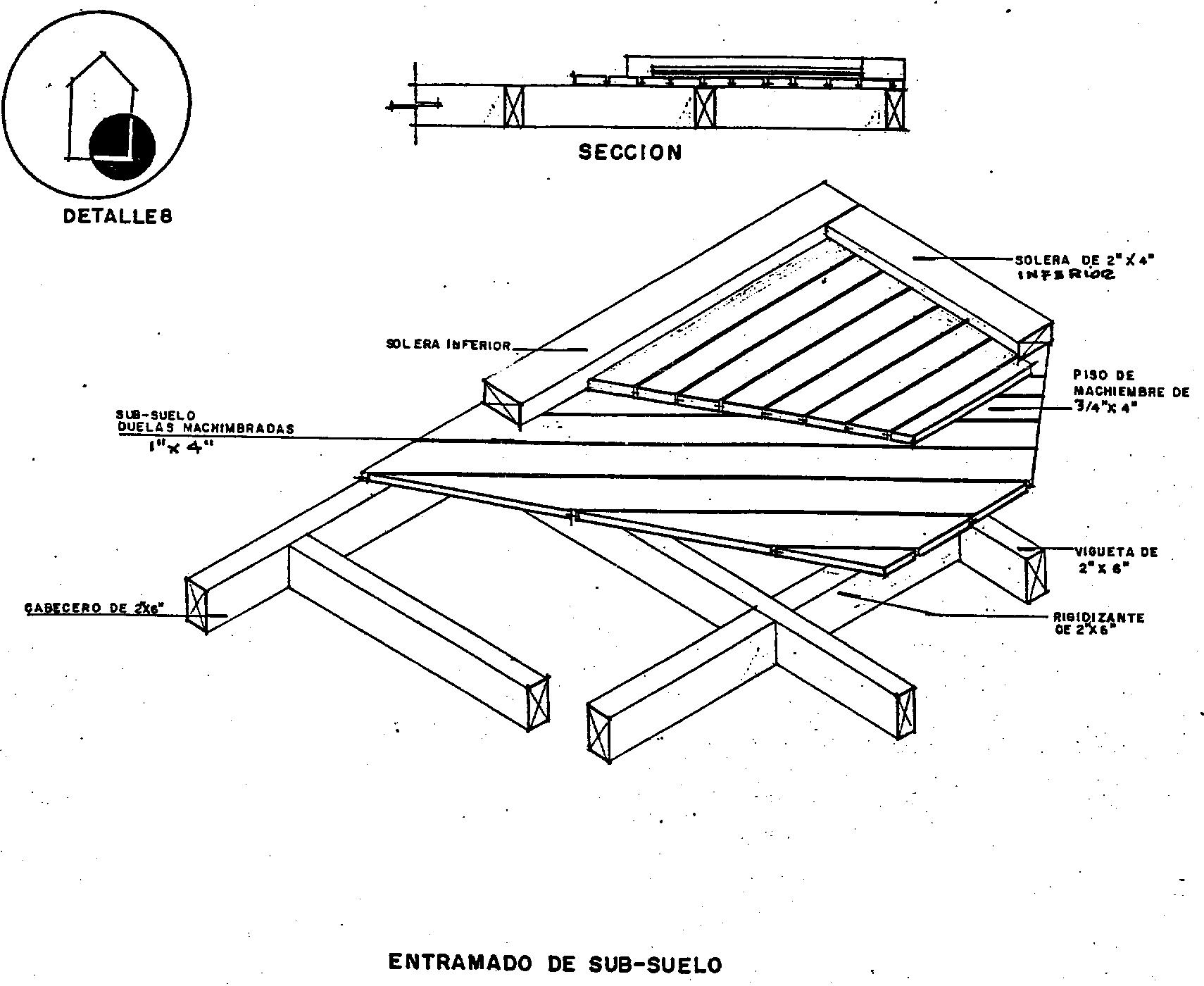

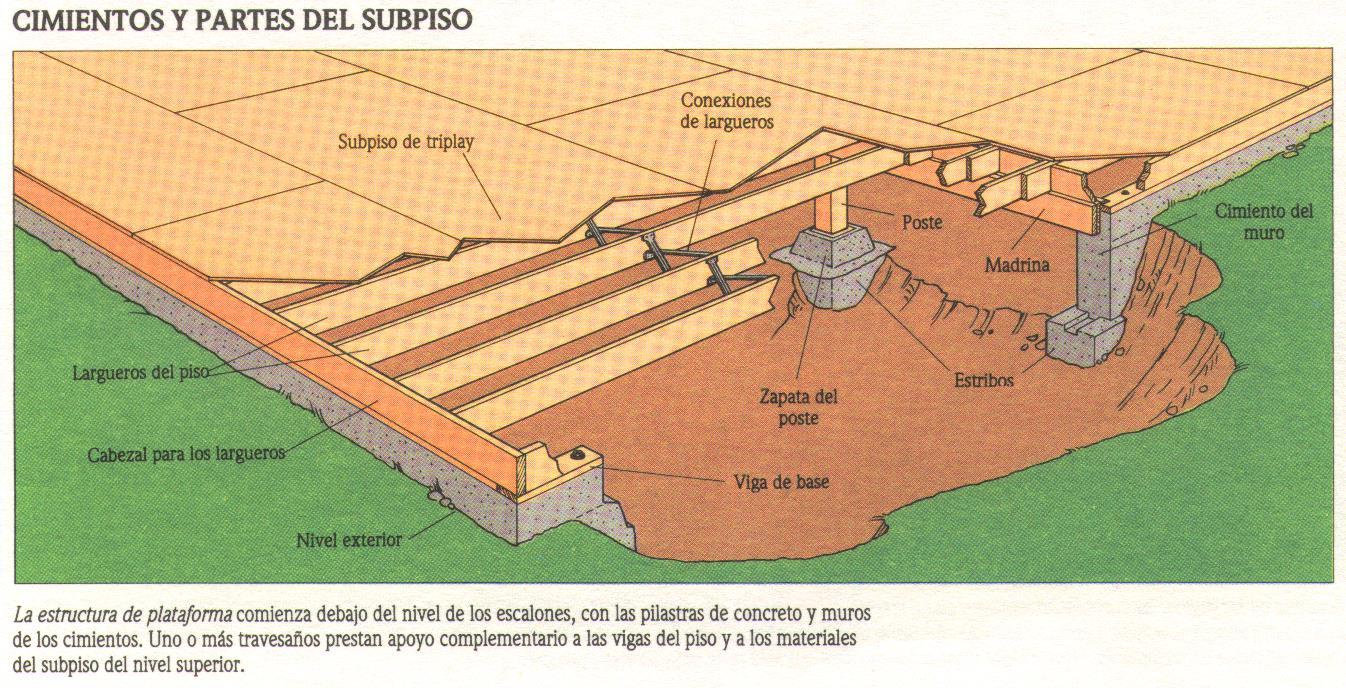

COMPONENTES DEL ENTRAMADO
ENTRAMADO DE PISOS
ENTRAMADO DE PISOS
PLYWOOD
SOLERA INFERIOR
CABECERO
VIGUETA
VIGA
ENTRAMADO DE PISOS

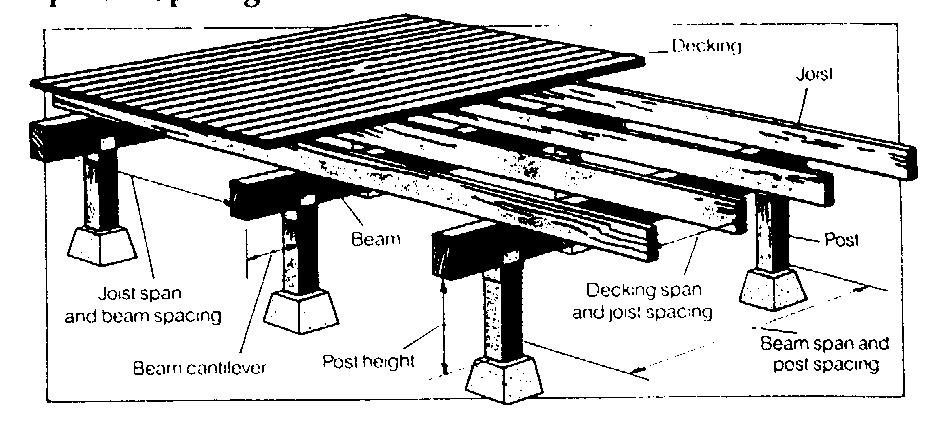

COMPONENTES DEL ENTRAMADO
ENTRAMADO DE PISOS
ENTRAMADO DE PISOS
ENTRAMADO DE PISOS
ENTRAMADO DE PISOS
ENTRAMADO DE PISOS

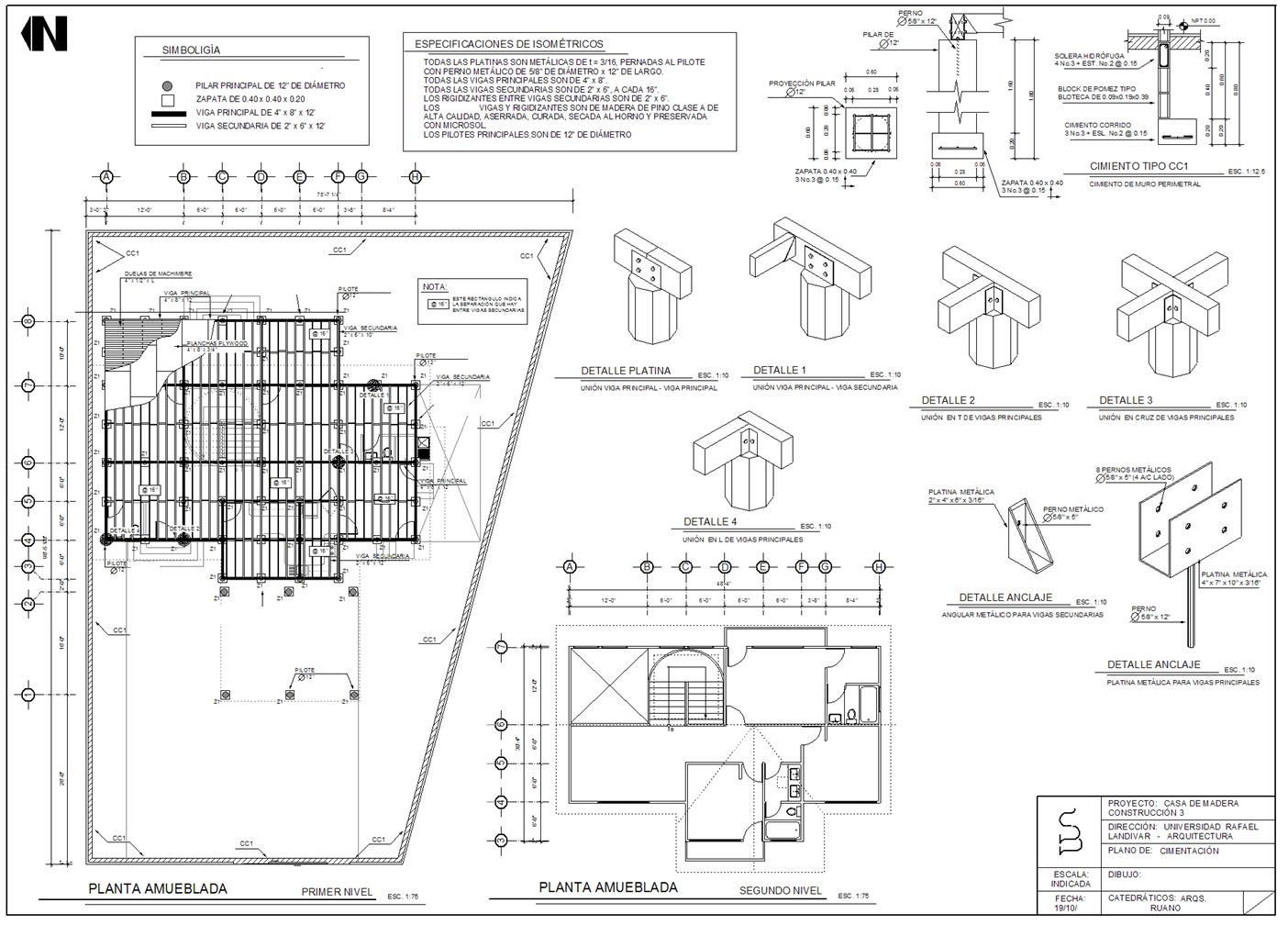

DETALLES
ENTRAMADO DE PISOS
DE PISOS
ANCLAJE DE VIGAS PRINCIPALES ENTRAMADO

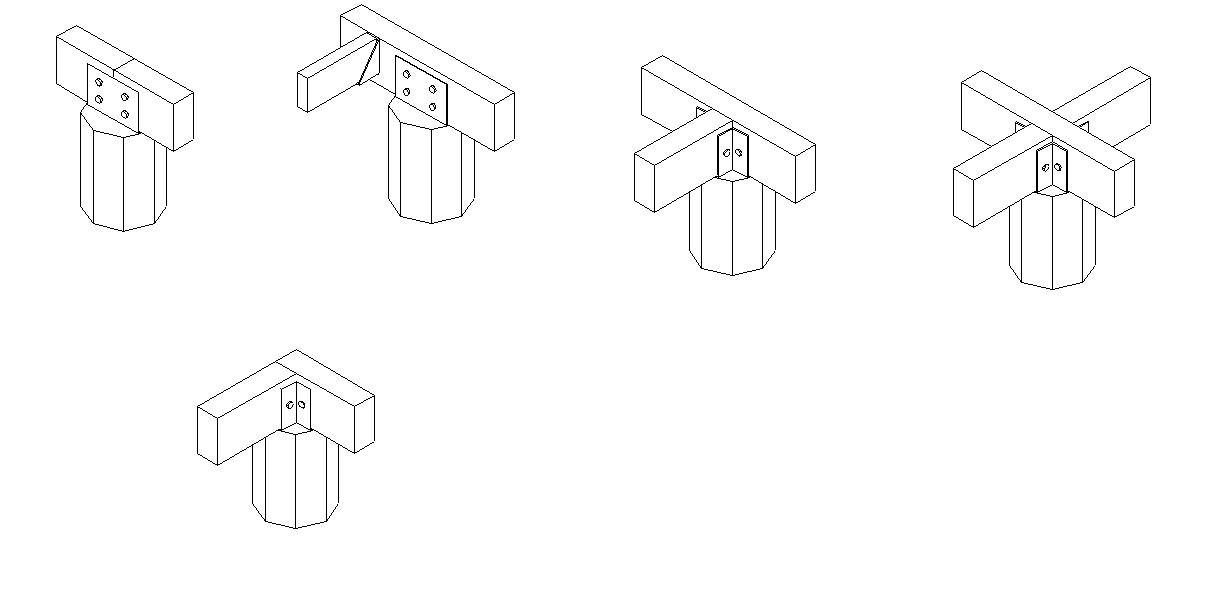

ENTRAMADO DE PISOS
UNIÓN A TOPE
VIGAS PRINCIPALES

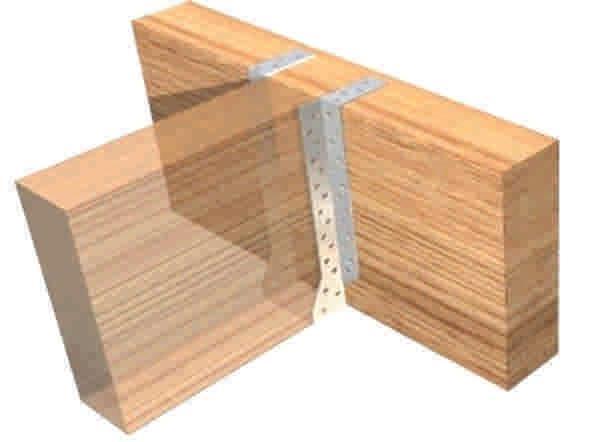

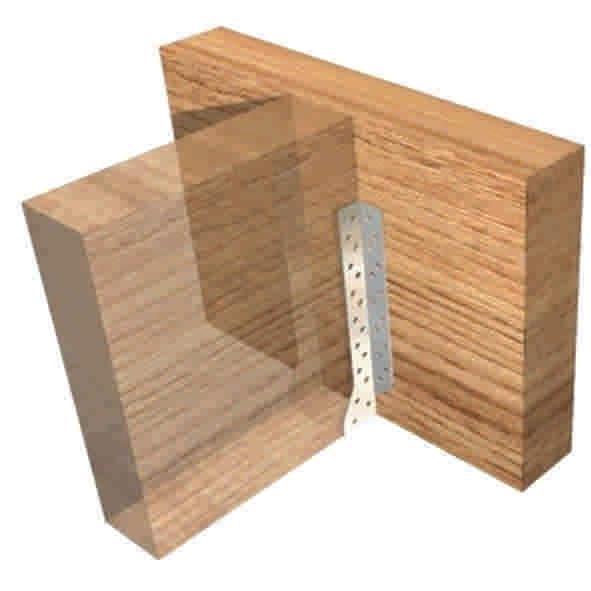

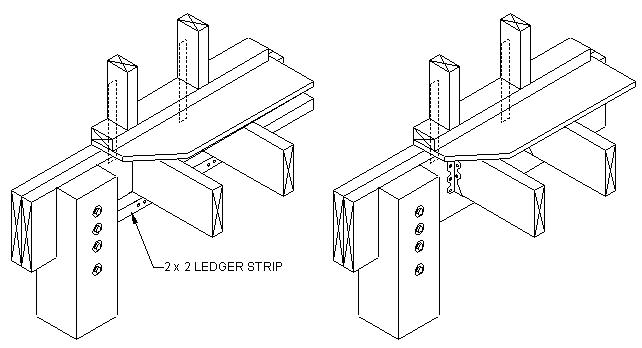

UNIÓN EN TEE VIGA PRINCIPAL Y VIGUETA
UNIÓN EN L VIGAS PRINCIPALES
UNIÓN EN TEE VIGAS PRINCIPALES
UNIÓN EN CRUZ VIGAS PRINCIPALES

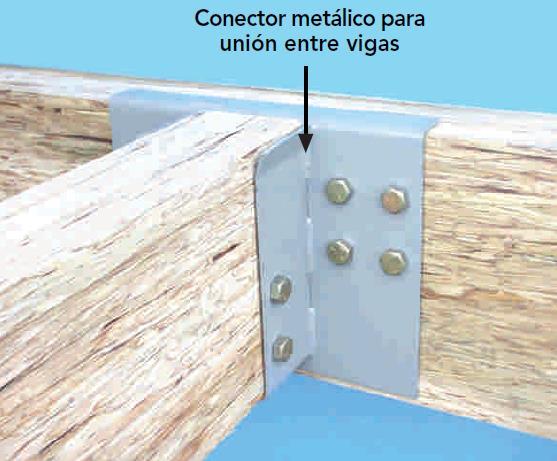

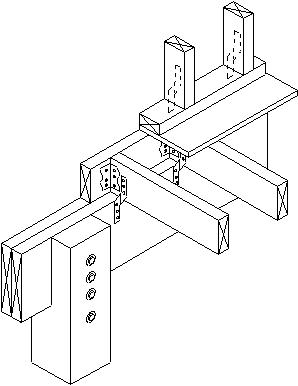

UNIÓN DE VIGAS
2 PERNOS
Ø5/8”x5”

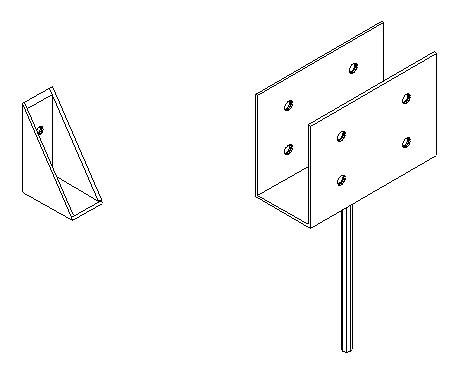

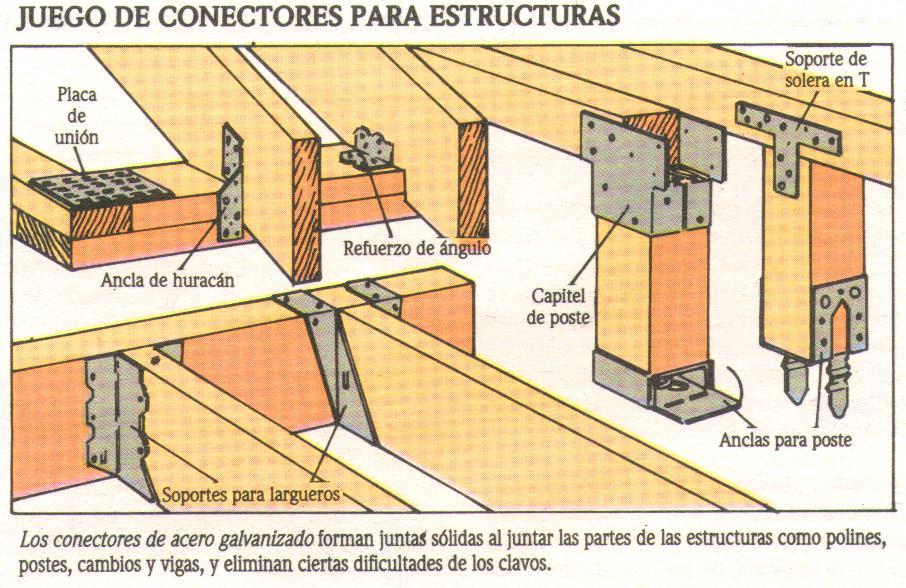

DETALLE DE ANCLAJES
ANGULAR METÁLICO
2”x4”x6”x3/16”
PLATINA “U” METÁLICA
4”x7”x10”x3/16”
4 PERNOS Ø5/8”x5”

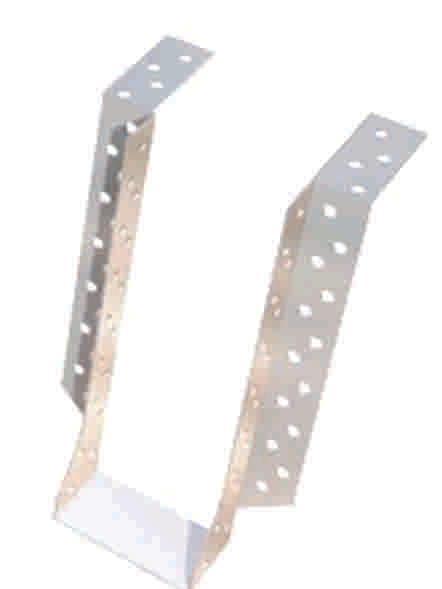

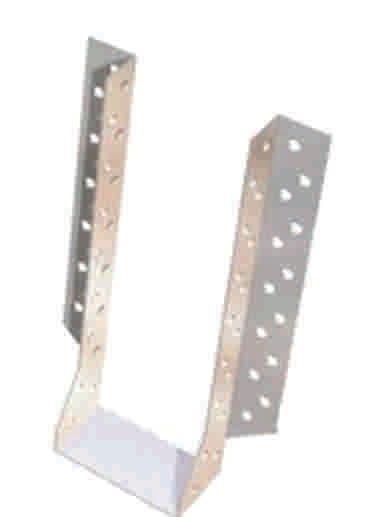

ANCLAJE VIGUETAS
PERNO Ø 5/8”x12”
ANCLAJE VIGAS
ENTRAMADO DE PISOS

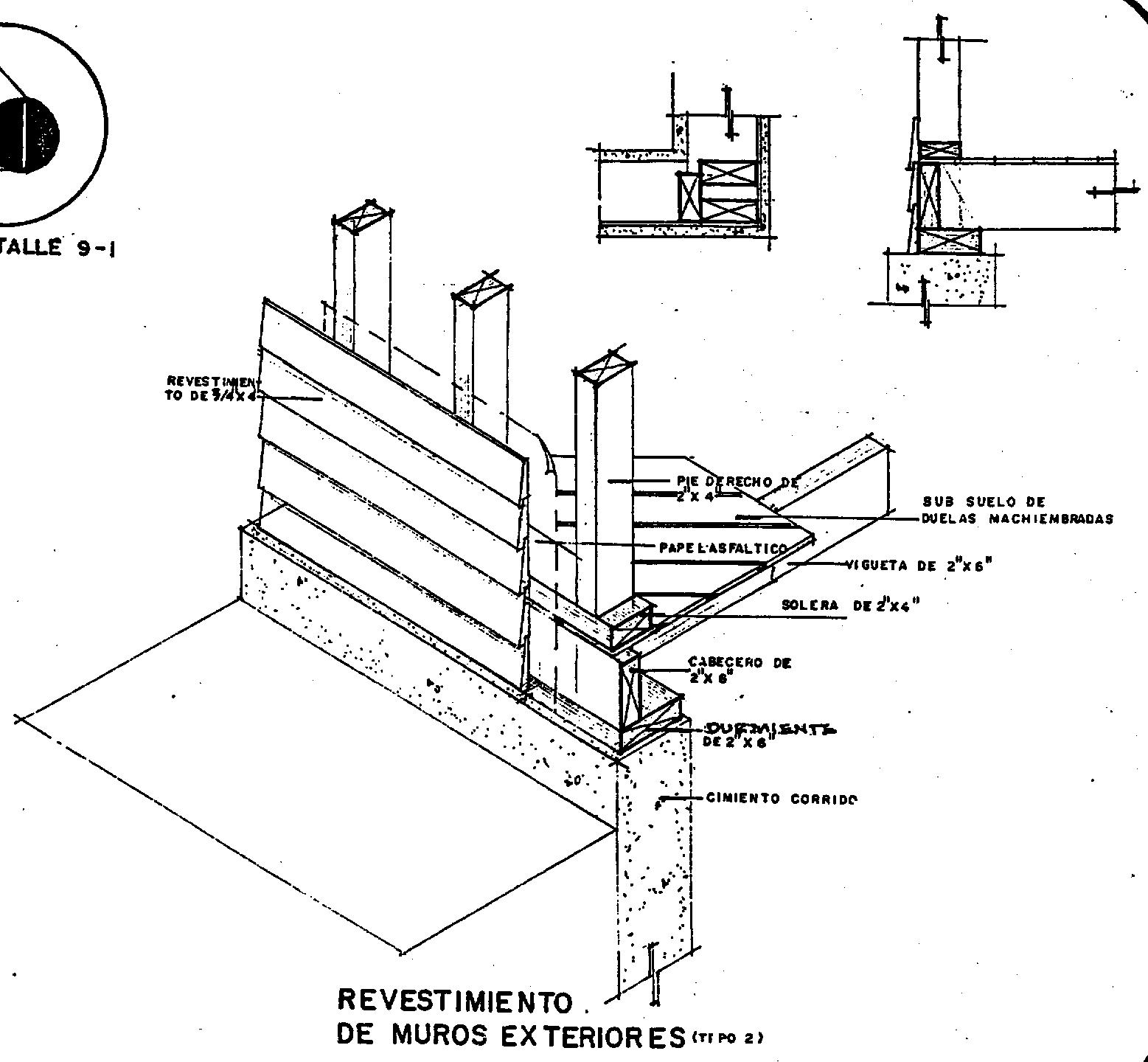

ANCLAJE DE MUROS
ENTRAMADO DE PISOS
G R A C I A S
