C L A S E 9
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
CONFIGURACIÓN DE LAYOUT + VIEWPORT
Mgtr.Arq. Luis Fernando Ruano Paz
CONFIGURACIÓN DE
L A Y O U T
Y
V I E W P O R T
MGTR. ARQ. LUIS FERNANDO RUANO PAZ
1. ABRIR EJERCICIO 9
2. COPIAR MACHOTE DE FORMATO Y ACTUALIZAR CAJETÍN
3. EN EL EJERCICIO 9 APARECE EL MODEL Y 2 LAYOUT POR DEFAULT
LAYOUT 1
EDITAR
1. CLICKEAR SOBRE
2. APARECE LA HOJA Y LA VENTANA GRÁFICA
3. APARECE LA
VENTANA PARA
1. CLICK DERECHO SOBRE LAYOUT 1
2. PAGE SETUP MANAGER
3. MODIFY
1. CONFIGURAR EL PAGE SETUP DE ACUERDO CON
2. OK
3. CLOSE
1. TAMAÑO DEL FORMATO A3
2. VIEWPORT O
VENTANA GRÁFICA
(SELECCIONAR Y ELIMINAR)
1. EN MODEL CAMBIAR LOS DATOS EN EL CAJETÍN.
2. SELECCIONAR TODO EL FORMATO
3. CONTROL “C” (COPIAR)
4. IR A LA PESTAÑA DE LAYOUT 1
1. CONTROL “V” (PEGAR)
1.
EDITAR COLORES Y GROSORES DE LÍNEAS FORMATO
PLOT STYLE
CLICKEAR EN PLOT 2. CLICKEAR EN
3. COLOR 1 (ROJO) = COLOR NEGRO Y GROSOR = 0.80 MM
4. COLOR 2 (AMARILLO) = COLOR NEGRO Y GROSOR = 0.00 MM
5. COLOR 8 (GRIS) = USE OBJECT COLOR Y GROSOR = 0.00 MM
6. SAVE & CLOSE
1. SELECCIONAR FORMATO
2. ESCRIBIR B (BLOCK)
3. PONERLE NOMBRE > OK
1. MOVER FORMATO A ESQUINA
INFERIOR IZQUIERDA Y COINCIDIR
ESQUINA DE FORMATO CON
ESQUINA DE HOJA
2. ESCALEARLO
3. ESCRIBIR SC (SCALE)
1. SPECIFY BASE POINT (CLICKEAR EN ESQUINA
INFERIOR IZQUIERDA
2. MOVER CURSOR EN DIAGONAL HACIA ARRIBA
3. ESCRIBIR R (REFERENCE) > ENTER
4. SPECIFY REFERENCE LENGTH (CLICKEAR EN ESQUINA INFERIOR IZQUIERDA NUEVAMENTE)
5. SPECIFY SECOND POINT (IR A ESQUINA SUPERIOR DERECHA DE FORMATO) > CLICK
6. MOVER CURSOR HASTA COINCIDIR CON ESQUINA SUPERIOR DERECHA DE HOJA
FORMATO YA ESCALEADO A TAMAÑO DE HOJA
COMPROBACIÓN:
ESCRIBIR PLO (PLOT) > ENTER
PREVIEW
PARA SALIR DE PREVIEW > ESCAPE 2 VECES
INSERTAR VENTANAS GRÁFICAS (VIEWPORTS)
SE INSERTARÁN 3
1. LAYOUT
2. RECTANGULAR
DIMENSIONES DE VENTANAS A “CÁLCULO”

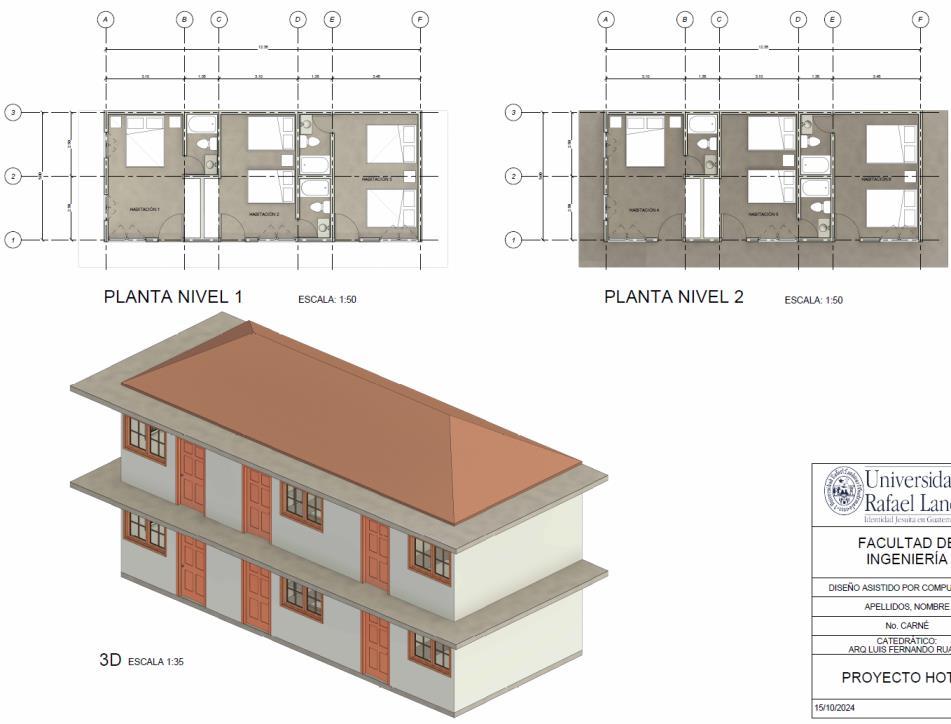

FORMATO YA CON LAS 3 VENTANAS
TAMAÑO DE VENTANAS
A PURO CÁLCULO
1. DOBLE CLICK ADENTRO DE VENTANA ACTIVA LA MISMA
2. AL ROTAR EL SCROLL DEL MOUSE, PERMITE AGRANDAR O ACHIQUITAR
MODELO A CONVENIENCIA
4. DOBLE CLICK AFUERA DE FORMATO
PERMITE SALIRSE DEL VIEWPORT
3. APACHAR EL SCROLL (APARECE LA MANITA), MANTENERLO SOSTENIDO,
PERMITE MOVERSE DENTRO DE LA VENTANA PARA CENTRAR MODELO
TRABAJANDO DENTRO DEL VIEWPORT
1. DOBLE CLICK DENTRO DE
VENTANA PARA
ACTIVARLA
1. TRABAJANDO ADENTRO DE VIEWPORT Y SE PIERDE ORILLA DE FORMATO
2. SE ACTIVA PESTAÑA MODEL
1. PARA PODER SALIR DE
2. CLICKEAR SOBRE
MODEL Y SE ACTIVA PESTAÑA PAPER
ESCALEANDO VENTANAS
4. PARA ESCALAR A 1:50 > SI SE DIBUJA EN CENTÍMETROS EL FACTOR
ES:
> 10/50 PORQUE 1CM
SON 10MM
> SI SE DIBUJA EN METROS EL FACTOR ES:
> 1000/50 PORQUE 1M
SON 1000MM
3. CLICK DERECHO SOBRE > NEW LAYER
5. CLICK SOBRE IMPRESORA (PLOT) DEL LAYER “NO
4. RENAME LAYER > NO SE IMPRIME
6. CERRAR VENTANA
DESACTIVAR BORDE DE VENTANA PARA QUE NO SALGA EN IMPRESIÓN
1. SELECCIONAR BORDE Y EN
TABLA DE PROPIEDADES
CAMBIAR EL LAYER A “NO
SE IMPRIME” (HACER LO
MISMO CON LAS OTRAS VENTANAS
VENTANAS SIN BORDE
