C L A S E 20
2 0 2 5
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
P LA N I M E T R Í A 3 D
EXTRUIR MUROS PUERTAS VENTANAS
Mgtr.Arq. Luis Fernando Ruano Paz

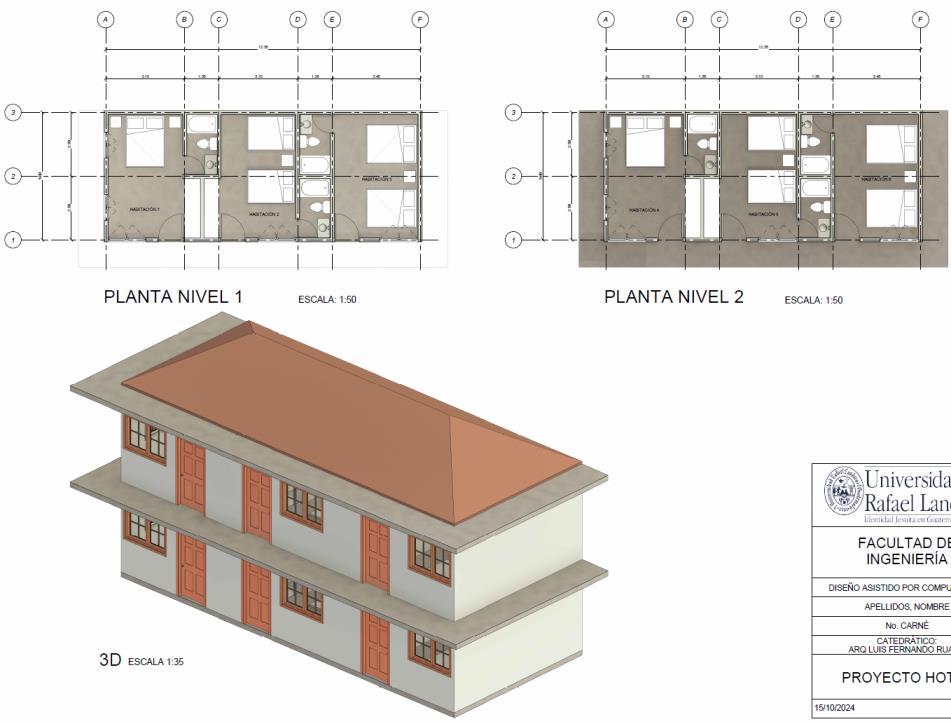

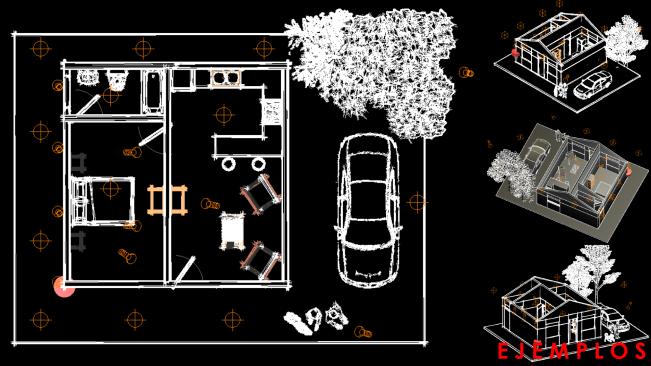

Planimetría 3D
UTILIZAR PLANTA MACHOTE DE CABAÑA DIBUJADA CON ANTERIORIDAD.
Planimetría 3D > MUROS
SELECCIONAR TODAS LAS LÍNEAS QUE CONFORMAN LOS MUROS.
Planimetría 3D > MUROS
EN MODIFY > SELECCIONAR
JOIN. LAS LÍNEAS DE LOS
MUROS SE CONVERTIRÁN EN POLILÍNEAS
EXTRUDE A 3M DE ALTURA (SEGÚN INFO DE ELEVACIÓN FRONTAL)
Planimetría 3D > MUROS
4. TRAZAR RECTÁNGULO
PARA HACER SILLARES Y DINTELES DE VENTANAS
1.ACTIVAR COORDINATES WORLD
2. SELECCIONAR RECTANGLE
3. POSICIONARSE SOBRE CARA DE MURO (SE ACTIVARÁ)
Planimetría 3D
DIMENSIONES DE VENTANAS Y PUERTAS
Planimetría 3D
CONFIGURACIÓN
DE LAYERS
: NOMBRE + COLOR
Planimetría 3D > MUROS
EXTRUDE A TODOS LOS RECTÁNGULOS DE DINTELES DE ACUERDO A MEDIDAS DE VENTANAS
Planimetría 3D > MUROS
SILLARES Y DINTELES DE VENTANAS Y PUERTAS
YA EXTRUÍDOS
Planimetría 3D > TECHO
SELECCIONAR LÍNEAS DE TECHO EN ELEVACIÓN FRONTAL
Planimetría 3D > TECHO
1. COPIAR LÍNEAS DE TECHO A SE ISOMETRIC
2. CONVERTIR A POLILÍNEAS (JOIN)
Planimetría 3D > TECHO
1. SELECCIONAR POLILÍNEA
E
INSERTAR ROTATE GIZMO
2. ROTAR A VERTICAL
Planimetría 3D > TECHO
1. EXTRUDE 8
2. MOVER A ESQUINA (LÍNEA DE PROYECCIÓN DE TECHO)
Planimetría 3D > TECHO
1. EN VISTA FRONT, MOVER A 2.7857 DE ALTURA (SEGÚN COTA DE ELEVACIÓN)
Planimetría 3D > SOBRE MUROS
1. EN SE ISOMETRIC TRAZAR EL TRIÁNGULO AZUL (MURO CUMBRERA) CON ALTURA 1.50 (SEGÚN COTA DE ELEVACIÓN)
2. EXTRUDE DE 0.15 Y COPIAR A MURO DE ENFRENTE
Planimetría 3D > SOBRE MUROS
1. SOBRE MURO PARA TOPAR A TECHO
2. EN XRAY Y SE ISOMETRIC, TRAZAR
RECTÁNGULO CON COORDINATES WORLD
ACTIVADO Y SELECCIONANDO
RECTANGLE
Planimetría 3D > SOBRE MUROS
1.
SOBRE MURO PARA TOPAR A TECHO.
2.
DARLE ALTURA “X” EN SE ISOMETRIC
Y EN VISTA FRONT AJUSTAR.
Planimetría 3D > SOBRE MUROS
1. SOBRE MURO EN BAÑO PARA TOPAR A TECHO.
2. TRAZAR TRIÁNGULO CON LÍNEAS, UNIR Y DARLE EXTRUDE DE 0.15.
Planimetría 3D > SOBRE MUROS
1. SOBRE MUROS YA LEVANTADOS
Planimetría 3D > VENTANAS
1. EN XRAY TRAZAR VENTANAS EN SE ISOMETRIC, CON COORDINATES WORLD ACTIVADO Y SELECCIONANDO RECTANGLE.
2. MOVER VENTANAS AL CENTRO DEL MURO.
3. TODAS LAS VENTANAS VOLVERLAS REGION
Planimetría 3D > VENTANAS
1. VENTANAS AL
CENTRO DEL MURO
Planimetría 3D > PUERTAS
1. PUERTAS Y MARCOS
Planimetría 3D > PUERTAS
1. EXTRUDE A 2.50
2. ROTATE PUERTAS A CRITERIO
Planimetría 3D
1. CABAÑA EN XRAY
Planimetría 3D > TERRENO
1. TERRENO 12 X 15
2. SEPARADO 2.50 DE ESQUINA SUPERIOR DE MURO
3. EXTRUDE DE 0.15 HACIA ABAJO
Planimetría 3D > TERRENO
1. TERRENO 12 X 15
Planimetría 3D > PISO INTERIOR
1. PISO INTERIOR.
2. TRAZAR POLILÍNEA EN VISTA TOP.
3. EXTRUDE DE 0.15 HACIA ARRIBA.
Planimetría 3D > EJERCICIO 22
C L A S E
