Architecture Portfolio by Lorenzo Gavelli

PORTFOLIO Lorenzo Gavelli

INHALTSÜBERSICHT

Lebenslauf Energetische Sanierung und Aufstockung eines Karrees

Erweiterung eines Showrooms und Anbau einer Werkstatt

Neubau eines Ausstellungs- und Verkaufsraumes für Automobile

LEBENSLAUF

LORENZO GAVELLI

geb. 05.11.1991 in Forlì (Italien)

Am Duffesbach 42 - 50677 - Köln

Via C. Zancani 13 - 39100 - Bozen

0049 0152 05749729

lorenzogavelli91@gmail.com

linkedin.com/in/lorenzo-gavelli-40517b94

WERDEGANG

Februar 2023 Heute

Architektei GmbH

Projektarchitekt und Projektmanager

Hochbau LPH 3-7 nach HOAI

Köln

August 2022 I Dezember 2022

Angeler Architektur & Projektmanagement GmbH

Projektarchitekt und Projektmanager

Hochbau LPH 3-7 nach HOAI

Köln

Februar 2018 I Juni 2022

Hamacher Daub & Partner GmbH

Architekt

Hochbau LP 1-5 und 8 nach HOAI, Bauberatungen CI Köln

2021

Eintragung in der Architektenkammer

Mitgliedsnummer 108839 AKNW

2021

Klimahaus: Basiskurs für Planer KlimaHaus

September 2016 I Dezember 2017

T.H.E.M.A S.r.l

Praktikant / Werkstudent

Pflichtpraktikum + Masterarbeit

Bologna

2011 I 2017

Diplomstudiengang in Bauingenieur - Architektur 105/110

Faculty of Engineering - Universita' degli Studi di Bologna

2015 I 2016

Erasmus+

Fakultät für Bauingenieurwesen - Hochschule München München

2006 I 2010

Geometerschule “L.B. Alberti” in Forli

100 / 100

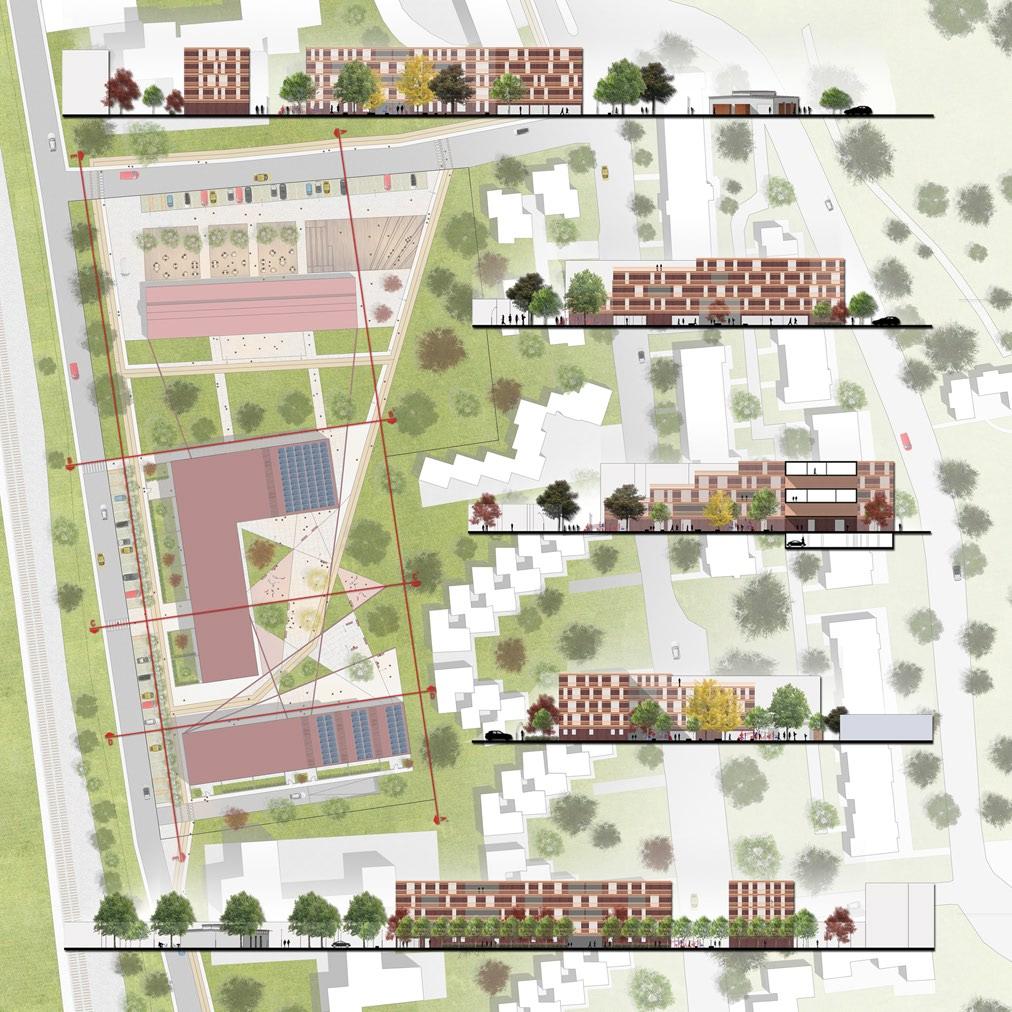

WETTBEWERBE

2016

reTHINKING - Hornachuelos Downtown Reactivation Team: L.Gavelli - L.Elbling

2014

AC-CA Competition - [MILAN] World Expo Pavilion Team: L.Gavelli - L.Elbling

2013

YAC Competition - Smart Harbor Team: L.Gavelli - M.F.Lubinu - L.Marini - M.Longhi

Allplan / 3D

AutoCAD

Revit

ArchiCAD

Adobe Indesign

Adobe Photoshop

Adobe Illustrator

Google SketchUp

Nevaris

Orca AVA

PlanRadar

Microsoft Office

Microsoft Project

SPRACHKENNTNISSE

Italienisch

Deutsch

Englisch

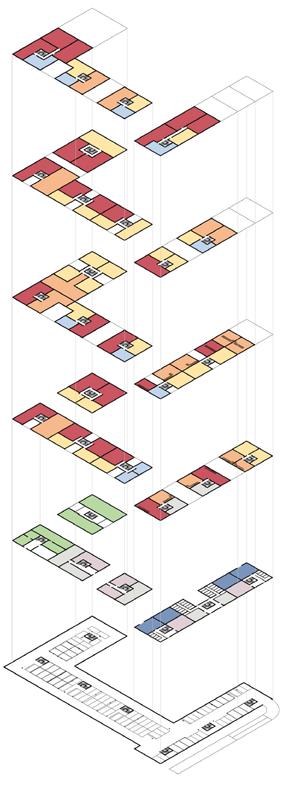

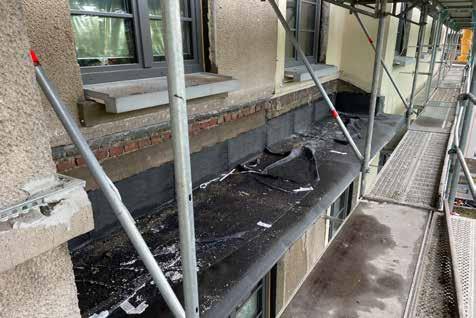

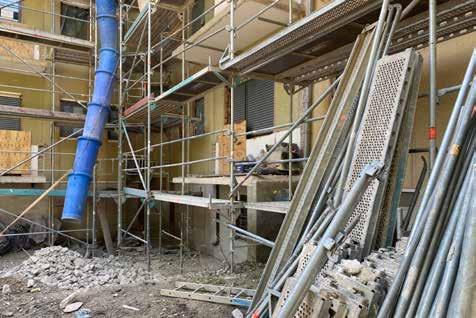

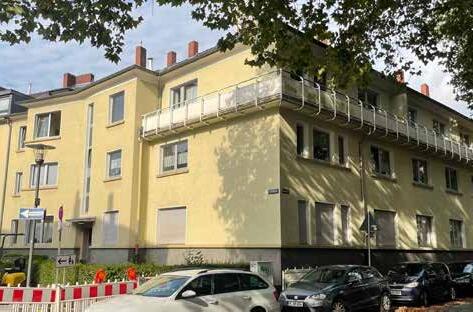

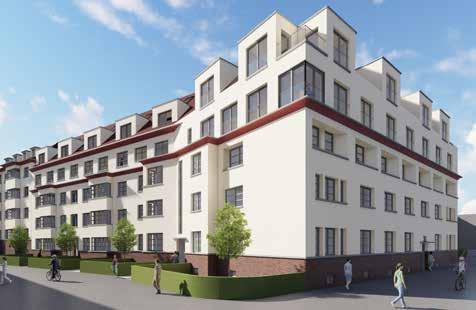

Energetische Sanierung und Aufstockung eines Karrees Köln

Architektei GmbH

Ein komplettes Karree mit 15 Mehrfamilienhäusern aus den 1920er Jahren wird energetisch saniert. Im bewohnten Zustand erfolgt ein Austausch der Fenster, Dämmung der Fassade und Erneuerung des Daches gefördert nach KFW EH85 Standard. Alle 128 Bestandswohnungen erhalten zusätzlich neue Vorstellbalkone. Die Aufstockung von drei Gebäuden mit jeweils zwei Vollgeschossen generiert on top 14 neue Wohneinheiten und zeigt sich modern sowie differenziert ablesbar zum Bestand. Die Außenwände der Aufstockung werden als Holzrahmenkonstruktion. Die Decke des 3. Obergeschosses und Dachgeschosses werden ebenfalls als Holzdecken ausgebildet. Die Dachneigung von 45° und die geplanten „Gauben“ mit deren großzügigen Fenstern ermöglichen Wohnraum mit ausreichender Belichtung im Dachgeschoss.

Wohnfläche: ca. 9500 qm

Baubeginn: 2024

Bauherr: Genossenschaft

Leistungsphasen: 5 bis 7, teilweise 8

Tätigkeit: Ausführungsplanung, Preisfindung, teilweise Bauleitung

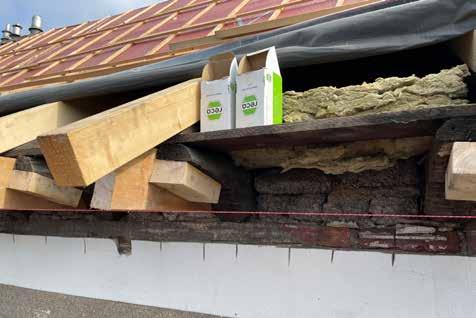

Aufschieblinge werden aufgedoppelt

Flachdachdämmung mit Gefälle, PUR 8cm WLG 023

umlaufendes KVH 80/80mm Profil zur Verlängerung der Decke- im Bereich der Erkerfenster anzuschließen mittels Ankerstangen Typ "fischer Highbond FHB ll A L M10 x 95/100"

Achsabstand der Ankerstangen von UK Betondecke 54mm

Achsabstand der Ankerstangen von OK KVH-Profil 54mm Achsabstand der Dübel untereinander =330mm Einzusetzen sind die Ankerstangen in Mörtelpatronen Typ "FHB ll-P 10x95" oder "FHB ll-PF 10x95" Die Anwendungs-/Ausführungsvorschriften des Herstellers sind zwingend zu beachten. Aufgrund der sehr geringen Randabstände sind die Arebiten mit größter Sorgfalt auszuführen.

Hohlkasten wird vom Dachdecker mit Mineralwolle gefüllt; WLG 035

umlaufendes Kantholz, ca 60/100mm; vor Ort mit Gefälledämmung überprüfen

umlaufendes Kantholz + Holzbohle entfernen

Unter-/ Oben-/ und Vorderseitige Schließung durch neue OSB Platte d=22mm; KVH Profil zur Verlängerung der Decke dient als Befestigungsgrund

OSB ca. 200mm, d=30mm, umlaufend Rinne umlaufend auf gleicher Höhe

senkrecht zum KVH Profil: KVH Profil 80/80mm beiderseits mittels Winkelverbindern Typ "Simpson Strong-Tie ABR 105" und je 2 x 4 Kammnägeln CNA 4,0x40 oder Schrauben CSA 5,0/40 pro Winkelverbinder anzuschließen

Achsabstand der Profile KVH 80/80= 330mm Kasten wird vom Dachdecker mit Dämmwolle gefüllt

Putzträgerplatte d=12mm

Bodenaufbau Wohnungen Dachgeschoss von Oben nach Unten

12,5 mm 23 mm 25 mm 12,5 mm 12 mm 10 mm 19 mm 240 mm

Bodenbelag auf Ausgleichsspachtel

Gipsfaserplatte Brio 23 od. glw. Unopor/ Fußbodenheizung od. glw. Vidiwall od. glw. Steinwolle TPE 12-2 od. glw.

Holzfaserplatte

Spanplatten N+F, d=19 mm

Deckenbalken BSH 10/24 GL 28H, s=60cm gem. Statik mit Zwischendämmung aus Mineralwolle, Nichtbrennbar, d= 100 mm, WLS 035

PE-Folie

ca. 40 mm 2x12,5 mm 5 mm

Metall-UK Tragprofil CD-Profil und Befestigungsclips doppellagige Beplankung Knauf Diamant / Diamant X od. glw. spachteln und putz

DFF+Rollladen

Drempelhöheca.17,5cm

FlächenohneSpitzboden ausgewiesen

2-lagige GK Beplankung

gem. Verarbeitungsrichtlinien

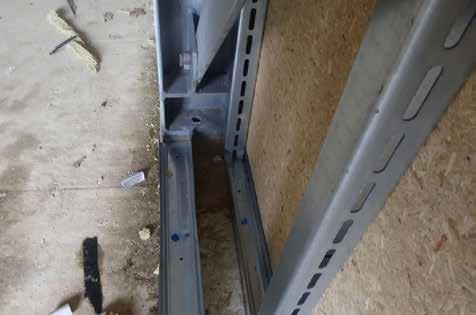

CW Profil und Zwischendämmung CW Profile aus Mineralwolle 40 mm

Nichtbrennbar, WLS 035, 2-lagige Beplankung Rigips Feuerschutzplatte RF bzw. RFI

Wand anstelle von Brandwänden gemäß MBO 2016, § 30, Absatz 3 von Innen nach Außen.

2x12,5 mm 50 mm

2x18 mm 22 mm 180 mm 10 mm 22 mm 2x18 mm 85 mm

Befestigung mit Holzschraube oder Stahldrahtklammern

OSB 3-Platte

2-lagige GK Beplankung

CW Profil und Zwischendämmung CW Profile aus Mineralwolle 40 mm

Nichtbrennbar, WLS 035,

Holzständer KVH 100/180-C24, Achsabstand <= 312,5mm, gem. Vorgaben Statik

2-lagige Beplankung Rigips Feuerschutzplatte RF bzw. RFI

Befestigung mit Holzschraube oder Stahldrahtklammern

Zwischendämmung Holzständer aus Mineralwolle, Nichtbrennbar, WLS 035, gem. Vorgaben Bauphysik, Hohlraumfüllend

OSB 3-Platte

Mineralwolle-Randdämmstreifen

OSB 3-Platte

2-lagige Beplankung Rigips Feuerschutzplatte RF bzw. RFI

Holzständer KVH 100/180-C24, Achsabstand <= 312,5mm, gem. Vorgaben Statik

Befestigung mit Holzschraube oder Stahldrahtklammern

Zwischendämmung Holzständer aus Mineralwolle, Nichtbrennbar, WLS 035, gem. Vorgaben Bauphysik, Hohlraumfüllend

Mineralwolle-Randdämmstreifen

WDVS inkl. Kleber, Mineralwolle, d=60mm, WLS 035, gem. Vorgaben Bauphysik, Gewebeamierung, Kratzputz

OSB 3-Platte

2-lagige Beplankung Rigips Feuerschutzplatte RF bzw. RFI

Befestigung mit Holzschraube oder Stahldrahtklammern

WDVS inkl. Kleber, Mineralwolle, d=60mm, WLS 035, gem. Vorgaben Bauphysik, Gewebeamierung, Kratzputz

Außenwand gemäß MBO 2016, § 30, Absatz 3 von Innen nach Außen

2-lagige GK Beplankung

CW Profil und Zwischendämmung CW Profile aus Mineralwolle 40 mm Nichtbrennbar, WLS 035, Zwischendämmung Holzriegel aus Mineralwolle, Nichtbrennbar, WLS 035, gem. Vorgaben Bauphysik 2-lagige Beplankung Knauf Diamant X od. glw. OSB 3-Platte

Holzständer KVH 100/200-C24, S=60 cm gem. Vorgaben Statik Zwischendämmung Holzständer aus Mineralwolle, Nichtbrennbar, WLS 035, gem. Vorgaben Bauphysik 2-lagige Beplankung Knauf Diamant X od. glw.

WDVS inkl. Kleber, Mineralwolle, d=60mm, WLS 035, gem. Vorgaben Bauphysik, Gewebeamierung, Kratzputz

Horizontaler Schnitt

Rahmenholz

Fachgerechte Bauanschlussfuge z.B. dampfdiffusionsdichte Ebene herstellen analog Fensteranschluss

Metall-UK Tragprofil CD-Profil ausdämmen mit MiWo 2-lagige Beplankung z.B. Knauf Diamant Diamant X od. glw. spachteln und putz

Dampfsperre umlaufen und vollfugig dicht eingebaut PE-Folie

2-lagige GK Beplankung

Blendrahmen

Flügelrahmen

3 Fach Verglasung

F60 konstruktiv

UK abhängte Decke ü. 3.OG

Uniflott

2-lagige Beplankung Knauf Diamant X od. glw.

Dampfsperre umlaufen und vollfugig dicht eingebaut

2-lagige GK Beplankung

Blendrahmen Flügelrahmen 3 Fach Verglasung

ALU-Abschlussprofil Aussen Führungsschiene

Randbalken KVH 200/100-C24, gem. Vorgaben Statik

Fachgerechte Bauanschlussfuge z.B. dampfdiffusionsdichte Ebene herstellen analog Fensteranschluss

Rollladen-Aufsatzrollladen Thermo NB260RI, Rolladenpanzer Alu in Basaltgrau,

ALU-Abschlussprofil Aussen Führungsschiene

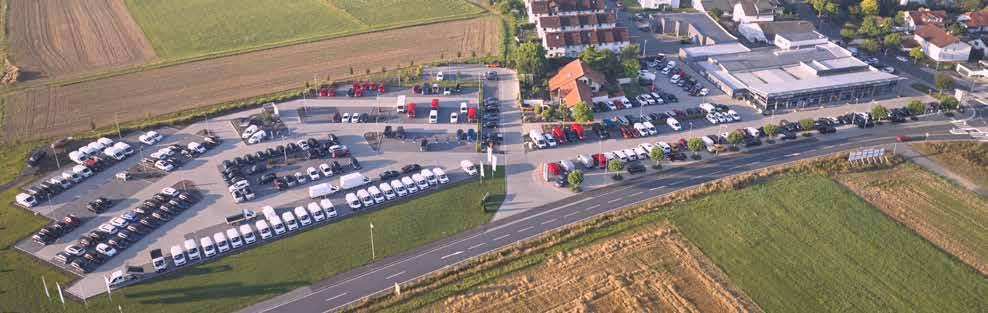

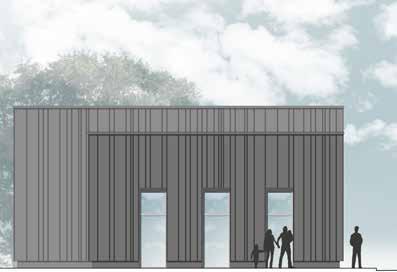

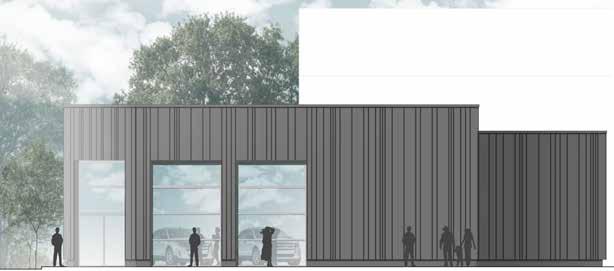

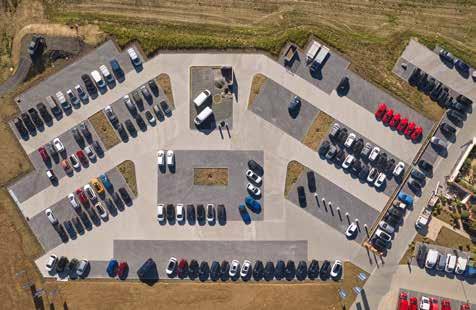

Neubau eines Ausstellungs- und Verkaufsraumes für Automobile

Friedrichsdorf

Hamacher Daub & Partner GmbH

Der Neubau wurde auf dem Grundstück geplant, auf dem sich bereits Betriebs- und Mietwohnungen befinden.

Die gewünschte Positionierung des Gebäudes hat zu einer Unterschreitung der festgesetzten Baugrenze um 6,50m geführt, die mit einer Bauvoranfrage zugestimmt wurde. Der Ausstellungsraum ist eingeschossig, jedoch mit einer ausreichenden lichten Raumhöhe versehen, um eine kleine Galerieebene für ca. 3 Büros integrieren zu können. Der Neubau wird voraussichtlich als besonders Energieeffizientes Gebäude realisiert. Die Fassade wurde als vorgehängte hinterlüftete Fassade geplant.

Nutzfläche: ca. 290qm

Für den Standort Friedrichsdorf sollen die Aktivitäten für Ford verstärkt und ein kleines Ausstellungsgebäude mit einer neuen zeitgemäßen Serviceannahme entstehen.

Baubeginn: Geplant 2022

Bauherr: Privat

Der Ausstellungsraum ist eingeschossig, jedoch mit einer ausreichenden lichten Raumhöhe versehen, um eine kleine Galerieebene für ca. 3 Büros integrieren zu können.

Leistungsphasen: 1 bis 4

Der Neubau wird voraussichtlich als besonders Energieeffizientes Gebäude realisiert werden.

Tätigkeit: Entwurfsplanung bis Genehmigungsplanung

Geplant sind zudem auch die Modernisierung und energetische Optimierung des vorhandenen Werkstattgebäudes.

Die Grundfläche des Neubaus wird Brutto ca. 290 m² betragen.

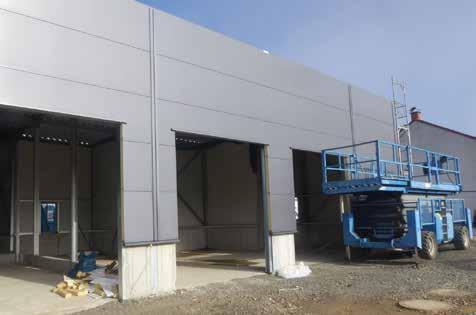

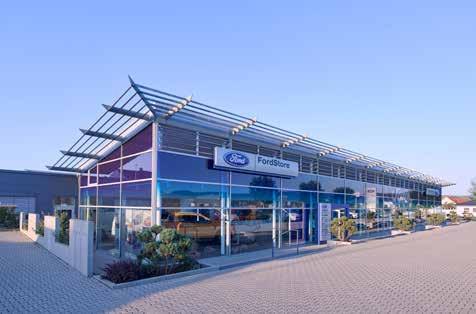

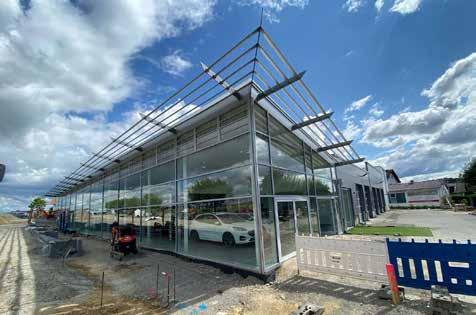

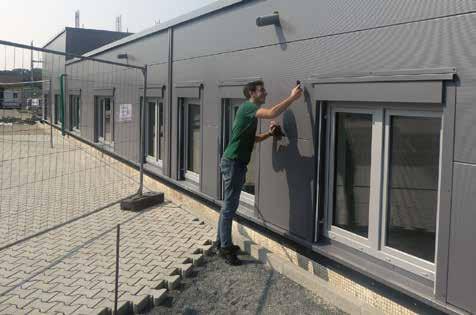

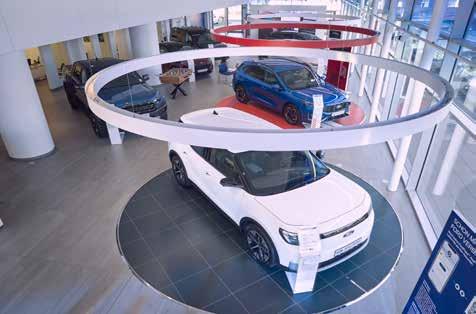

Erweiterung und Umbau eines Autohauses Wetzlar

Hamacher Daub & Partner GmbH

Die Baumaßnahmen an dem Bestandsgebäude umfassten die Erweiterung der Ausstellungsfläche, der Anbau eines zweigeschossigen Gebäudeteils zur Unterbringung der Sozialräume für Mitarbeiter, die Erweiterung der ehemaligen Portalwaschhallen zur Umnutzung als Werkstatt, die Erweiterung des gesamten Komplexes im Süden des Grundstücks zur Unterbringung der Karosserie sowie Pflegeplätze inkl. Portalwaschanlagen. Die Bauarbeiten wurden in verschiedenen Bauabschnitte geplant und aufgeteilt, so dass der Betrieb des Autohauses über den gesamten Verlauf der Baustelle normal erfolgen konnte

Nutzfläche: ca. 1459qm

Baubeginn: 2019 -2021

Bauherr: FordStore Deutschland

Leistungsphasen: 3 bis 5 - 8

Tätigkeit: Gehnemigungsplanung, Ausführungsplanung, Preisfindung, Kostenkontrolle, Baustellenbesprechungen

Gefälle ≥ 2%

Attikaabdeckung RAL 9006

Attikabohle Brettschichtholz h=30mm

Fugendichtband

T-Profil zur Verankerung der Attikaaufmauerung mit Porenbeton neu

Aussteifungsblech n. konstruktiver Erfordernis 2.fach gekanntet 5% Gefälle

T-Profil zur Verankerung der Attikaaufmauerung mit Porenbeton neu Aussteifungsblech n. konstruktiver Erfordernis 2.fach gekanntet 5% Gefälle

+4.78

OK Stahlbau (an Bestand anzugleichen)

+5.15

OK MW Atitka

WDV-System: 10cm Mineralfaserdämmung WLS 035 Unterputz, Armierungsgewebe/ -putz Oberputz: Siliconharzputz

Porenbeton (b/h) 17,5x62,5cm neu

Dachaufbau Energetische Sanierung Werkstatt:

gleitender Deckenanschluß gem. Herstellerangaben

Stahlblech zur Aufnahme von freitragender GK-Vorsatzschale t ca. 6mm (gem. konstruktiver Erfordernis)

HEB 360 Gk-Vorsatzschale 2-fach beplankt, freitragend h < 5.00m, Oberflächenqualität: Q3

ca. 2.86° (5%)

HEB 360 Gk-Vorsatzschale 2-fach beplankt, freitragend h < 5.00m, Oberflächenqualität: Q3 ca. 2.86° (5%)

OK MW Porenbeton Bestand

Erweiterung Autoausstellung

Sockelfliese gem. FORD CI Höhe an Bestand anpassen dauerelatische Versiegelung (Wartungsfuge)

95mm Isodach mit 60mm Kerndämmung U=0,33 W/m²K, z.B. Hoesch RD 95 (Umax ≤ 0,35 W/m²K gem. Wärmeschutznachweis)

180mm Z-Profil (hxbxt) 180x70x2.5) wie Bestand Achsabstand max. 1.15m wie Betstand 360mm Binder IPE 360 wie Bestand

95mm Isodach mit 60mm Kerndämmung U=0,33 W/m²K, z.B. Hoesch RD 95 (Umax ≤ 0,35 W/m²K gem. Wärmeschutznachweis) 180mm Z-Profil (hxbxt) 180x70x2.5) wie Bestand Achsabstand max. 1.15m wie Betstand 360mm Binder IPE 360 wie Bestand

Sockelprofil Fugendichtband

40mm MiWo Dämmstreifen druckfest WLS 035 (Mindestwärmeschutz n. DIN 4108-2 ist sicher zu stellen)

Folienabdichtung

40mm MiWo Dämmstreifen druckfest WLS 035 (Mindestwärmeschutz n. DIN 4108-2 ist sicher zu stellen)

Isodach neu: z. B. Hoesch RD 95

(UK) wie Bestand

IPE 450

Randdämmstreifen

Hohhlräume mit MiWo WLS 035 gestopft (Mindestwärmeschutz n. DIN 4108-2 ist sicher zu stellen) Gefälle ≥ 2%

Porenbeton (b/h) 17,5x62,5cm neu IPE 450

Z-Profil (hxbxt) 180x70x2.5mm neu (ggf. Remontage)

Hohhlräume mit MiWo WLS 035 gestopft (Mindestwärmeschutz n. DIN 4108-2 ist sicher zu stellen)

Z-Profil als UK der Kastenrinne Dimension n. konstruktiver Erfordernis

Werkstatt wie Bestand

Stahlblech 2mm verzinkt, Zuschnitt ca. 650mm, 2 Kantungen Stöße dampfdicht abkleben

Rückbau Z-Profil vorhanden

Bodenplatte StB C30/37 gem Statik kappilarbrechende Schicht

Abdichtgung Bauteilfuge (Neubau an Bestand) bestehend aus z.B.: Polymerquellband 30x30mm, Volclay-Bentonit Streifen

Trennlage PE-Folie dauerelastische Versiegelung

Abdichtgung Bauteilfuge (Neubau an Bestand) bestehend aus z.B.: Polymerquellband 30x30mm, Volclay-Bentonit Streifen

Trennlage PE-Folie dauerelastische Versiegelung

XPS-Hartschaumdäummung WLS 040, druckfest

Sauberkeitsschicht, z. B. 5cm Magerbeton

Trennlage XPS-Hartschaumdämmung

XPS-Hartschaumdämmung WLS 040

kappilarbrechende Schicht

Auffüllung Arbeitsraum

Sauberkeitsschicht, z. B. 5cm Magerbeton

Streifenfundament

Streifenfundament (b/h) 50x80cm StB C30/37 gem. Statik

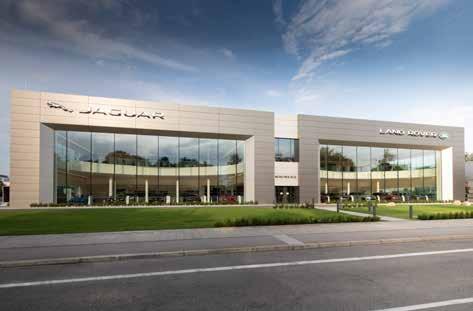

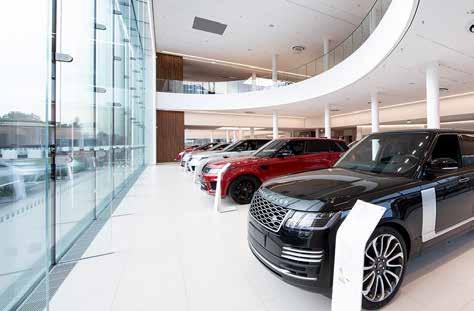

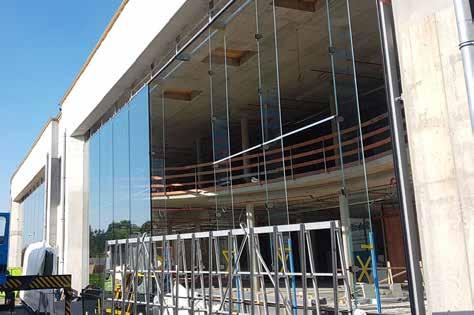

Neubau eines Autohauses

München

Hamacher Daub & Partner GmbH

Mit der neu gebauten eröffnete die Automarke im Münchner Süden sein weltweit größtes Autohaus. Das Gebäude gliedert sich in fünf Ebenen mit einer Fläche von insgesamt ca. 20.000 m², wovon etwa 4.700 m² als Austellungsfläche. Der geplante Neubau des Autohauses entspricht der Gebäudeklasse 5 und wegen seiner Größe sowie einer möglichen Nutzung von geplanten Räumen durch mehr als 100 Personen, als Sonderbau einzustufen. Die Fassaden bestehen aus großen Glaspaneelen mit Glaslamellen als Konstruktion. Lokale Klammern halten das Glas alle 1,5 Meter. Eine minimalistische konstruktive Lösung, die die Rippen von der Glasfassade getrennt erscheinen lässt. Die Glaspaneele wiegen jeweils 1500 kg und sind 8,40x2,40 groß.

Das sind mehr als 18 qm.

Nutzfläche: ca. 20.000qm

Baubeginn: 2017 -2018

Bauherr: Jaguar Land Rover Deutschland GmbH

Leistungsphasen: 5

Tätigkeit: Ausführungsplanung

Meglingstraße

Gefälle ≥ 2%

oberseitige Attikaabdeckung: Material: Alucobond Farbe: Sunshine Grey AN Fassade II

100mm Mineralfaserdämmung WLS 040, Euroklasse A1 AN Dachdecker Attikabohle - AN Dachdecker OSB 22mm Nutzungsklasse 3 Folienabdichtung AN Dachdecker Fugendichtband - AN Maler/ Putz

Gefälle 2%

oberseitige Attikaabdeckung: Material: Alucobond Farbe: Sunshine Grey AN Fassade

UK, z.B. Aluminium Z-Profil Winkel t=1.5mm/ b=50mm Abwicklung 40x100x40mm in Abstand von ca.500mm montiert Leistung AN Elektro 10 geplant 8cm +11.77 +11.78 +12.00 3 5

Maler

Leistungsgrenze: AN Putz/ Maler AN Dachdecker

Aluminiumprofil LBI für LED Flexstrip 72 Leistung AN Elektro

100mm Mineralfaserdämmung

WLS 040, Euroklasse A1 AN Dachdecker Attikabohle AN Dachdecker OSB 22mm Nutzungsklasse 3 Folienabdichtung AN Dachdecker Fugendichtband - AN Maler/ Putz

WDV-System, z. B. STO Therm Mineral: 100mm Mineralfaserdämmung WLS 040, Euroklasse A2 Panzergewebe, Armierungsputz, Zwischenbeschichtung, Siliconharzputz Anstrich in Farbton n. Angabe AG Leistung AN Putz/ Maler

OK StB-Brüstung OK Brüstung UK Attikaabdeckung

OK StB-Brüstung OK Brüstung UK Attikaabdeckung Aluminiumprofil LBI für LED Flexstrip 72 Leistung AN Elektro

WDV-System, z. B. STO Therm Mineral: 100mm Mineralfaserdämmung WLS 040, Euroklasse A2 Panzergewebe, Armierungsputz, Zwischenbeschichtung, Siliconharzputz Anstrich in Farbton n. Angabe AG Leistung AN Putz/ Maler

Klemmschiene AN Dachdecker

Sockelprofil AN Putz/ Maler

Fugendichtband AN Putz/ Maler

Aluminiumblech 2mm, pulverbeschichtet RAL 7022 Zuschnitt 300mm, 3 Kantungen

AN Dachdecker: Leistungsgrenze: AN Putz/ Maler

60mm Perimeterdämmung XPS Hartschaum WLS 37

Trenn- u. Gleitvlies Sd ≥ 0.01m

Kiesstreifen b=60cm/ h=10cm Rundkies ≥ 32/50 gewaschen,

Beton-Plattenbelag d=100mm

≥ 32/50 gewaschen, Sockelprofil AN Putz/ Maler Klemmschiene AN Dachdecker Fugendichtband AN Putz/ Maler

UK, z.B. Aluminium Z-Profil Winkel t=1.5mm/ b=50mm Abwicklung 40x100x40mm in Abstand von ca.500mm montiert Leistung AN Elektro 10 geplant 8cm +11.77 +11.78 +12.00 3 10 OK StB-Decke OK Belag

OK Belag hochfeste XPS-Hartschaumdämmung mind. WLS 040, h=200mm

Dämmkeil 60x60mm XPS-Hartschaumdämmung

Dämmkeil

StB-Decke

© Octatube

Quartiersanierung des Gebietes “Ex Hatu”

Bologna

Universität von Bologna

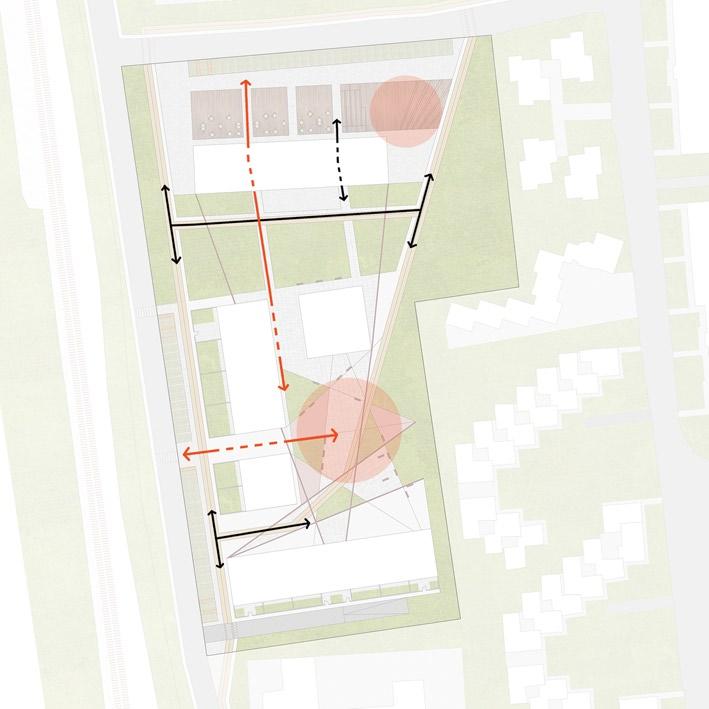

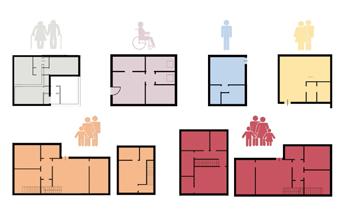

Ziel des Entwurfs ist die Überwindung der formalen und funktionellen Konflikte mit dem Kontext und auch das Gebiet, das heute von einer stillgelegten Produktionsstätte besetzt ist, neu zu qualifizieren. Thema des Entwurfs ist deshalb eine Wohnfunktionalisierung des Gebietes und auch die Entwicklung einer Fahrradverbindung zwischen wichtigen Zielpunkte der Stadt. Der Wohnkomplex wurde so konzipiert, dass für alle oberirdischen Geschosse sind mindestens zwei Aussichtspunkte in zwei verschiedenen Ausrichtungen garantiert worden. Die Wohneinheiten wurden in sechs verschiedenen Größen für unterschiedliche Bedürfnisse vorgesehen.

Turn static files into dynamic content formats.

Create a flipbook
