ESTACIÒN DE BOMBEROS 124 COMAS
Este proyecto de estación de bomberos es una propuesta de remodelación y ampliación que busca la sensación de conexión con el interior además de brindar mayor comodidad y espacio a los bomberos voluntarios.
CONCEPTO
PLANIMETRÍA
PROCESO CONSTRUCTIVO
Para la edificación se dio uso de columnas y vigas de acero con perfil el ¨H¨ con el fin de poder generar luces más amplias y con el mismo objetivo se usaron vigas celosías en determinados ambientes.
1ER ETAPA
2DA ETAPA 3ERA ETAPA - Taller de diseño 6 CURSO - Arq. Alvaro Magan - Arq.Jorge Muñoz
CÁTEDRA: INTEGRANTES: - Miranda Perez, Lorena Milagros - Rivero Mantilla, Juancarlos Sebastián - Romero Polanco, Sandra Madeley

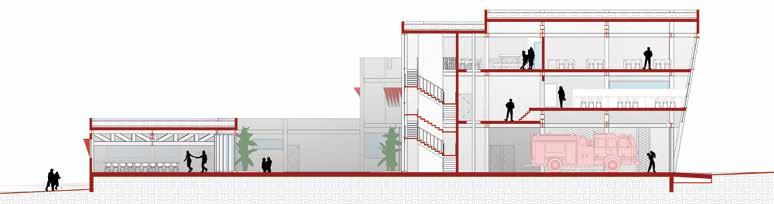

CORTE A-A’

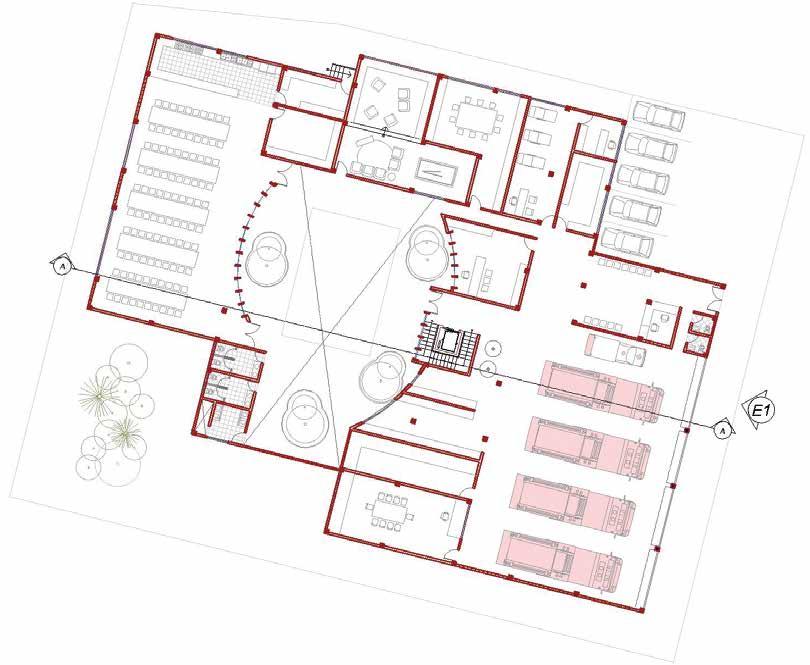

PLANTA 1

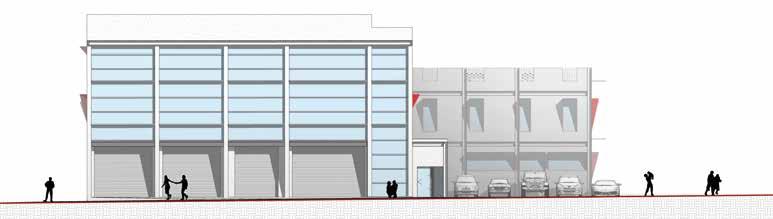

ELEVACIÓN 1
VISTA
PATIO
1 PATIO
POSTERIOR
2. SALA DE MÁQUINAS
VISTA AÉREA 1
AÉREA 2
- VISTA
- VISTA 2 VISTA EXTERIOR
1.Sala de espera 2.Sala de maquinas 3.Cuarto del guardia 4.Alamcen de la sala de maquinas 5.Zona de extintores 6.Zona de mangueras 7.Zona de equipos 8.Oficina de comandancia 9.Deposito de insumos medicos 10. Enfermeria 11.Oficina 12.Sala para el personal 13.Sala de estar 14.Biblioteca 15.Cocina 16.Almacén 17.Comedor 18.Lavanderia 19.SS.HH 20.Estacionamiento
LEYENDA
DESCRIPCIÓN
GUARDIA
HALL DEL 2DO PISO
Y VIGAS
VERDES
3 PISO
2 PISO

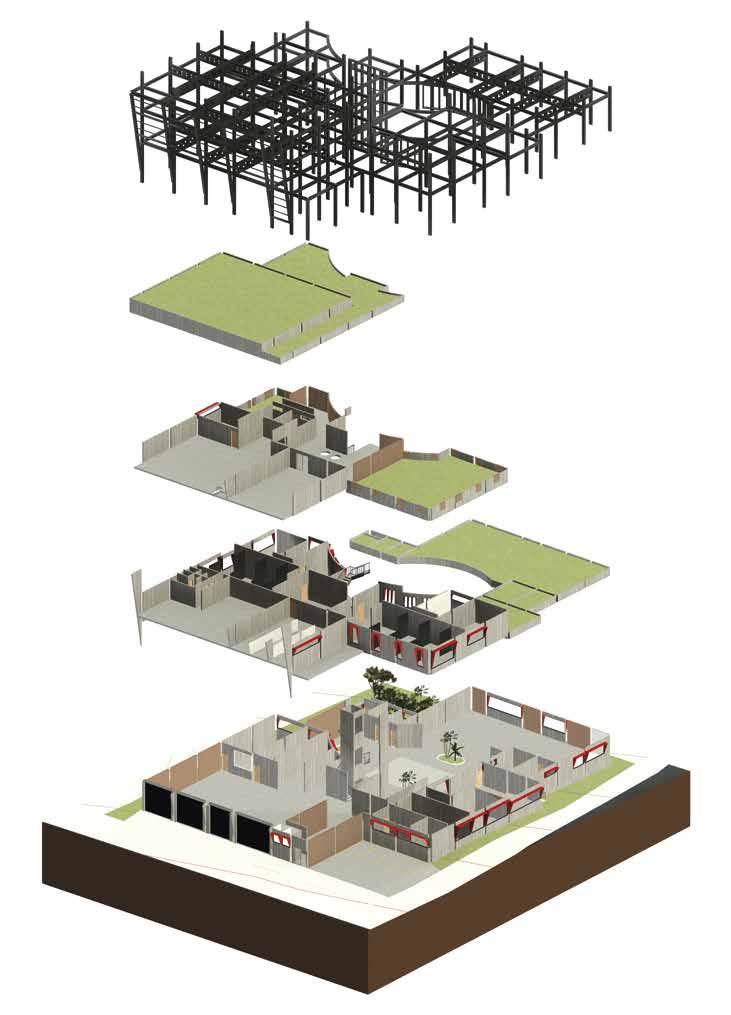

1 PISO ISOMETRICO
17. COMEDOR
MASCULINA
COLUMNAS
TECHOS
MUROS
MUROS
MUROS
