MANUAL DE SINALIZAÇÃO
SINALIZAÇÃO 2023.2
UNIVERSIDADE FEDERAL DEPERNAMBUCO CENTRO ACADÊMICO DO AGRESTE
DISCIPLINA: SINALIZAÇÃO
DISCENTE: LÍVIA VICTÓRIA RAMOS
APRESENTAÇÃO
O atual projeto foi desenvolvido para a disciplina de Sinalização, do curso de Design da Universidade Federal de Pernambuco, de Caruaru, ministrada pela professora Marcela Figueiredo Bezerra.
O objetivo é desenvolver a sinalização do Assaí Atacadista, uma das maiores empresas de atacado do Brasil.
Esse manual servirá para orientar os projetistas na implementação da sinalização que proporciona uma melhor identificação dos setores e organização espacial, padronizando as placas e comunicação.
02
SISTEMA DE INFORMAÇÕES
O Assaí Atacadista é uma empresa brasileira de atacado de autosserviço, criada em 1974 na cidade de São Paulo/SP.
Por loja, são comercializados mais de 9 mil itens, entre alimentos, bebidas, itens de higiene pessoal e limpeza, bazar, linha automotiva, linha pet e eletroportáteis, além de embalagens e descartáveis.
O Assaí Atacadista de Caruaru, localizado no Bairro Nossa Senhora das Dores, local escolhido para o projeto, atende mais dezenas de clientes por dia. Além do seu grande fluxo de fregueses, o mercado conta com uma grande variedade de produtos comercializados. Com isso, faz-se necessário uma melhoria na sinalização do ambiente, que ajude na organização do local e auxilie na localização do itens negociados e serviços prestados.
Ao analisar o ambiente, percebe-se que sua estrutura não possui inclusão de pessoas PCD, com isso, faz-se necessário essa inclusão por parte de sinalização.
03
SISTEMA AMBIENTAL
O salão de vendas conta com a área dos produtos em prateleiras, hortifruti, área de congelados e frios, banheiros, caixa eletrônico, guichês de atendimento e caixas.
04
SISTEMA AMBIENTAL
05

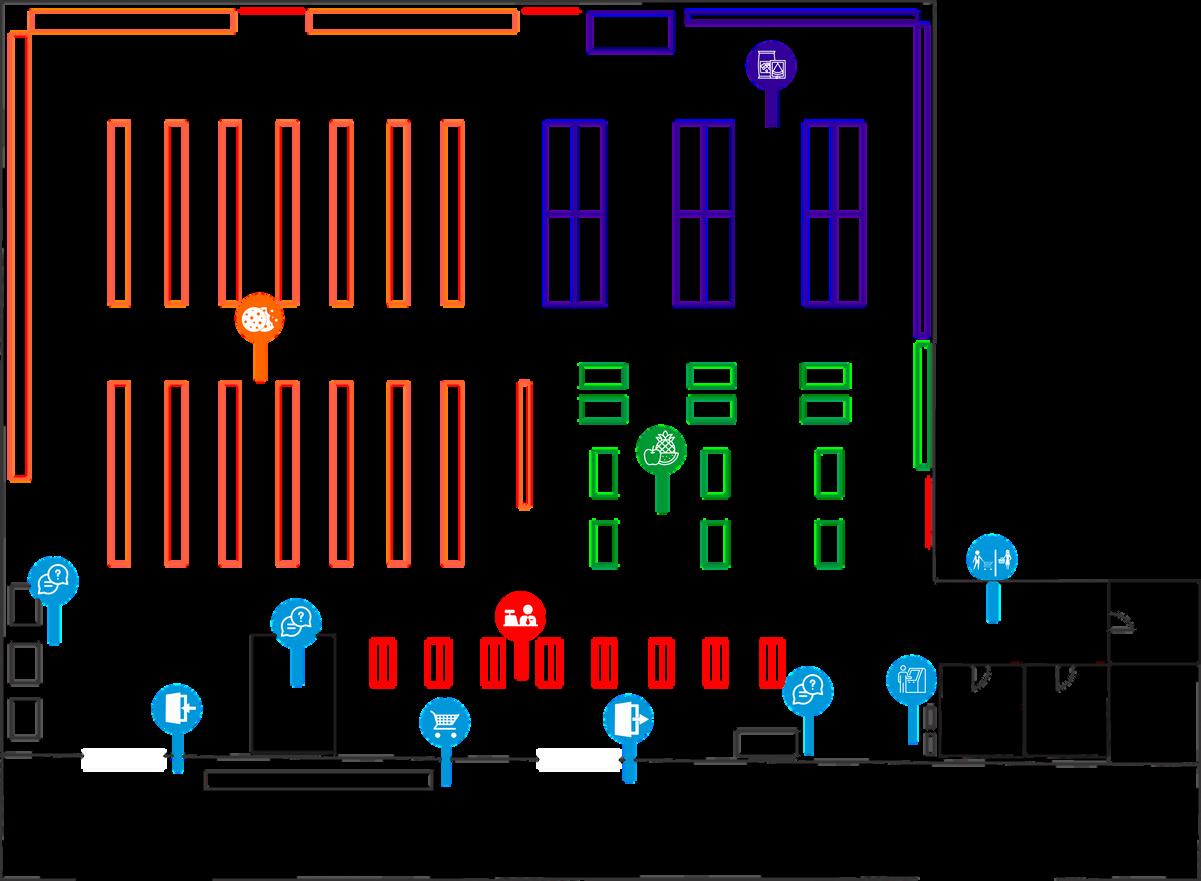

Análise de fluxo.
SISTEMA AMBIENTAL
Localização da placas propostas.
Indicativas: Gôndolas, caixas, frezers e guichês.
Orientadora: Estacionamento com mapa.
Informativa: Dias e horários de funcionamento nas entradas.
Direcional: Entrada, saída, banheiro e caixa eletrônico.
Restritiva: Área de acesso a funcionários.
06
SISTEMA AMBIENTAL
Sugestão de piso podotátil.
07
FAMÍLIA DE PLACAS
abcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXYZ .,;:(‘!@#$%¨&*_-+=)
1234567890
Fontetipográfica:Amaranth
Tamanhos:195pte165pt
Alinhamento:Centralizado
C 0 M 77 Y 100 K 0 C 0 M 49 Y 97 K 0 C 89 M 18 Y 95 K 4 C 73 M 0 Y 100 K 0 09
INDICATIVA GRÁFICO A
vistafrontal
lateral
vistasuperior
vista
INDICATIVA FÍSICO FORMAL
PVC 2mm, adesivado, feito em impressão digital a laser. Com 2 furos na parte superior, sustentada por cabo de aço
10
11
INDICATIVA CONSTRUTIVO
VISTA EXPLODIDA
12 INDICATIVA
INDICATIVA OUTRAS PLACAS
13
abcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXYZ .,;:(‘!@#$%¨&*_-+=)
1234567890
Fontetipográfica:Amaranth
Tamanhos:85pt
Alinhamento:Direita
vistasuperior
C 73 M 0 Y 100 K 0 C 0 M 77 Y 100 K 0 C 0 M 49 Y 97 K 0 14
INDICATIVA GRÁFICO A
vistafrontal vista lateral
INDICATIVA FÍSICO FORMAL
PVC 2mm, 4 lados, adesivado, feito em impressão digital a laser. Com 2 furos em cada lado para sustentação que será por cabo de aço.
15
16
INDICATIVA CONSTRUTIVO
VISTA EXPLODIDA
17
INDICATIVA
18
INDICATIVA OUTRAS PLACAS
Aabcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXYZ .,;:(‘!@#$%¨&*_-+=)
1234567890
Fontetipográfica:Amaranth
Tamanhos:115pt
Alinhamento:Centralizado
C 32 M 0 Y 7 K 0 C 65 M 0 Y 0 K 0 C 93 M 84 Y 22 K 67 C 0 M 0 Y 100 K 0
19
lateral
INFORMATIVA GRÁFICO vistasuperior vistafrontal vista
INFORMATIVA
FÍSICO FORMAL
PVC 2mm, adesivado, feito em impressão digital a laser. Com fita dupla face 3m na parte de trás para fixação da peça.
20
21
INFORMATIVA CONSTRUTIVO
VISTA EXPLODIDA
22
INFORMATIVA
Aabcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXYZ
1234567890
Fonte tipográfica: Amaranth
Tamanhos: 100pt e 35pt
Alinhamento: Centralizado
C 32 M 0 Y 7 K 0 C 65 M 0 Y 0 K 0 C 93 M 84 Y 22 K 67 C 0 M 0 Y 100 K 0
.,;:(‘!@#$%¨&*_-+=)
23 INFORMATIVA GRÁFICO
vistasuperior vistafrontal vista lateral
INFORMATIVA
FÍSICO FORMAL
PVC 2mm, adesivado, feito em impressão digital a laser. Com fita dupla face 3m na parte de trás para fixação da peça.
24
25
INFORMATIVA CONSTRUTIVO
VISTA EXPLODIDA
26
INFORMATIVA
27
INFORMATIVA OUTRAS PLACAS
ABCDEFGHIJKLMNOPQRSTUVWXYZ
1234567890
Fontetipográfica:Amaranth
Tamanhos:130pt
Alinhamento:Esquerda
28
GRÁFICO A abcdefghijklmnopqrstuvwxyz
DIRECIONAL
.,;:(‘!@#$%¨&*_-+=)
C 32 M 0 Y 7 K 0 C 65 M 0 Y 0 K 0 C 93 M 84 Y 22 K 67
vistasuperior vistafrontal
vista
lateral
DIRECIONAL FÍSICO-FORMAL
PVC 2mm, adesivado, feito em impressão digital a laser. Com 2 furos para sustentação que será por cabo de aço.
29
30
DIRECIONAL CONSTRUTIVO
31
DIRECIONAL VISTA EXPLODIDA
32
DIRECIONAL OUTRAS PLACAS
abcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXYZ .,;:(‘!@#$%¨&*_-+=)
1234567890
Fontetipográfica:Amaranth
Tamanhos:85pt
Alinhamento:Centralizado
vistasuperior
C32 M0 K0 C 32 M 0 Y 7 K 0 C 65 M 0 Y 0 K 0 C 93 M 84 Y 22 K 67 C 0 M 0 Y 100 K 0 33
RESTRITIVA GRÁFICO A
vistafrontal vista lateral
RESTRITIVA
FÍSICO-FORMAL
PVC 2mm, adesivado, feito em impressão digital a laser. Com fita dupla face 3m na parte de trás para fixação da peça.
34
35
RESTRITIVA CONSTRUTIVO
VISTA EXPLODIDA
36 RESTRITIVA
Aabcdefghijklmnopqrstuvwxyz
ABCDEFGHIJKLMNOPQRSTUVWXYZ .,;:(‘!@#$%¨&*_-+=)
1234567890
Fontetipográfica:Amaranth
Tamanhos:85pt
Alinhamento:Centralizado
vistasuperior
vistafrontal
vista
lateral
C 32 M 0 Y 7 K 0 C 65 M 0 Y 0 K 0 C 93 M 84 Y 22 K 67 C 0 M 0 Y 100 K 0
37
RESTRITIVA GRÁFICO
RESTRITIVA
FÍSICO-FORMAL
PVC 2mm, adesivado, feito em impressão digital a laser. Com fita dupla face 3m na parte de trás para fixação da peça.
38
39
RESTRITIVA CONSTRUTIVO
VISTA EXPLODIDA
40
RESTRITIVA
41
RESTRITIVA OUTRAS PLACAS
abcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZ
1234567890
Fontetipográfica:Amaranth
Tamanhos:31pt
Alinhamento:Centralizado
C 73 M 0 Y 100 K 0 C 0 M 100 Y 100 K 0 C 65 M 0 Y 0 K 0 C 93 M 84 Y 22 K 67 C 0 M 0 Y 100 K 0 42
ORIENTADORA GRÁFICO
.,;:(‘!@#$%¨&*_-+=)
vistasuperior vistafrontal vista lateral A
PVC 2mm, adesivado, feito em impressão digital a laser. Com fita dupla face 3m na parte de trás para fixação da peça.
43
ORIENTADORA FÍSICO-FORMAL
44 ORIENTADORA CONSTRUTIVO
VISTA EXPLODIDA
45
ORIENTADORA

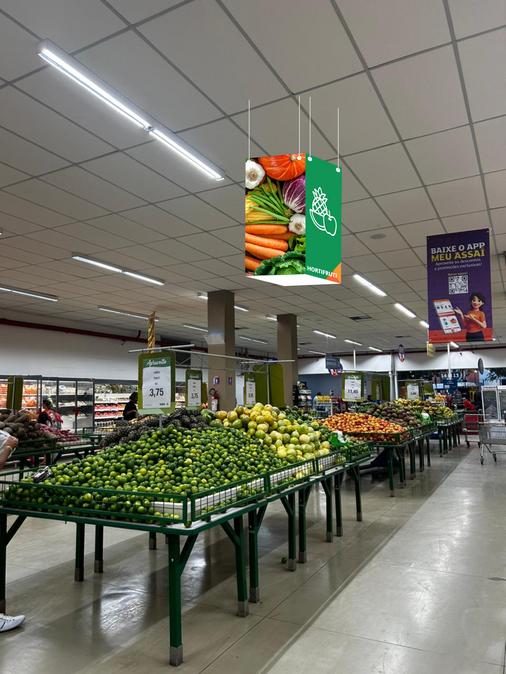

SIMULAÇÃO DA PLACAS NO AMBIENTE
46
ESCALA HUMANA
47
DIAGNÓSTICO DE ACESSIBILIDADE
O local apresenta algumas dificuldades de locomoção para deficientes visuais e cadeirantes. A falta do piso tátil compromete a movimentação do individuo sem a ajuda de um acompanhante.
O local possui um amplo espaço, mas a distribuição de alguns produtos entre seus corredores, reduzem o espaço de mobilidade para um cadeirante, além dos espaços entre um caixa e outro.
Apesar dos diferentes tipos de sinalizações presentes, não são todas que funcionam corretamente, a identificação do setor por corredor ou a presença de banheiros e caixas eletrônicos são as principais apontadas pelos usuários.
48
CONCLUSÕES
O projeto foi desenvolvido através da metodologia explicada durantes as aulas de Sinalização, respeitando o padrão já implantado na empresa. Ao analisar um ambiente pode-se perceber pequenos problemas que passam despercebidos no dia-a-dia mas que podem prejudicar a experiência de alguém. Com isso, a disciplina e o projeto mostram sua importância para entendimento do ambiente e seu fluxo, para que se busque um espaço mais acessível e propicio para suas atividades diárias. A sinalização é algo que se deve ser pensado e observado desde o inicio de qualquer projeto, pois assim, irá garantir um bom funcionamento.
