Orientación Incidencia solar VOLUMETRÍA

4:00 pm 11:00 am

El edificio es un bloque aislado, por lo cual en su volumetría casi cuadrada la incidencia es la misma por todos los lados, por lo tanto se crean volumenes desfasados para protegerla de la incidencia directa generando zonas de muy poca exposición en fachada

Junio

Septiembre Diciembre

Incidencia solar en planta oficinas

Mayor potencia en junio:

10:00 pm (55°)

12:00 pm (70°)

Azimut: 50°

Protección vertical

Incidencia solar oficina fachada oeste

Proyección incidencia al interior en fachada oeste a las 4:30 pm septiembre.

Mayor potencia entre: 1:30 pm (65°)

4:30 pm (25°)

Protección horizontal

Mayor potencia entre: 8:00 am (25°) 11:00 pm (65°)

Informaci N T Cnica Cortasol

Nbk Baguette Hunter Douglas

Los cortasoles de la línea NBK Baguette están hechos de cerámica.

La cerámica provee un aislamiento al ruido exterior, permite una fachada ventilada y protegida. Es un material de baja porosidad por lo cual es resistente a la alta humedad del sector.

Carpinterías

Implementación de elementos horizontales que no protegen el espacio de la entrada de radiación solar. Se disponen a una ultura para mantener la visual sin obstaculos. Para mayor eficacia la malla se separa 50 cm del volumen.

La vegetación de esta sección son helechos y “lengua de suegra” las cuales ayudan a bajar la temperatura y absorber la humedad

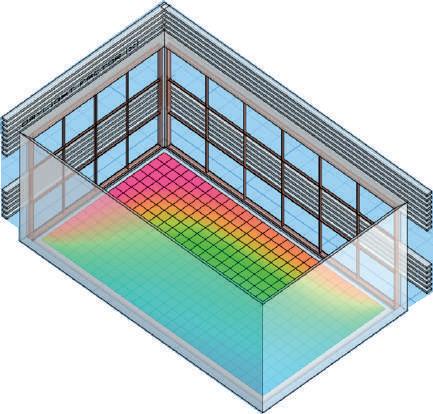

Proyección incidencia al interior en planta oeste a las 4:30 pm septiembre.

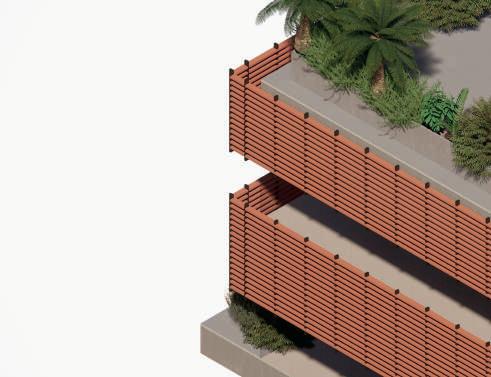

Vegetación se ubica entre el volumen y la malla.

El vidrio se dispone recubriendo la fachada, no entre losas

Modulación de la carpintería con la modulaciónn de las ventanas

Oeste: mayor velocidad.

Menor permanencia

Renovaciones

Velocidad promedio del viento: 0.9 m/s

Edificiencia: 58%

Volumen del piso tipo: 1379 m2

Área de ingreso de aire: 33.3 m2

Elementos verticales

Para facilitar la ventilación cruzada se dispone un pasillo continuo el cual permite el flujo de aire a otra salida.

Esto ayuda además a la renovación de aire ante la alta humedad relativa del sector de Pance con respecto al resto de la ciudad.

Materialidades

Vegetación

Este: menos velocidad. Mayor permanencia

Concreto púlido (muros)

Fácil mantenimiento Acabado material noble

Concreto rugoso (pisos)

Fácil mantenimiento Ideal para tránsito

Fibrocemente Equitone (punto fijo) Acabado distintivo

La sombra de vientos es considerablemente grande, sobre todo el corte debido a la altura del edificio.

Pero la afectación en el contexto es reducida debido a las pocas edificiaciones altas, y las otras son en su mayoría casa, las cuales no alcanzan a ser afectadas.

NBK CERÁMICA (cortasol)

Elemento prefabricado cualidades térmica y acústicas

Madera (pergóla) Baja inercia térmica Piedra (muro) Acabado distintivo

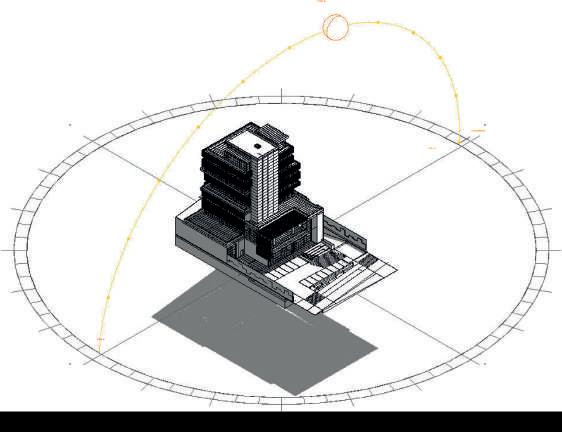

Simulación exposición en superficie

La superficie del parqueadero y el antejardín son las que tienen mayor exposición solar por lo tanto se plantea una estrategia a partir de vegetación para generar sombra y disminuir la exposición

Debido al desfase en las volumetrías se generan zonas en las fachadas donde la exposición es la mínima, en estas zonas no se ubicarán cortasol pues ya se encuentra protegido por voladizos.
