3.3.2.3. Thao tác trên phần mềm Mach3 CNC

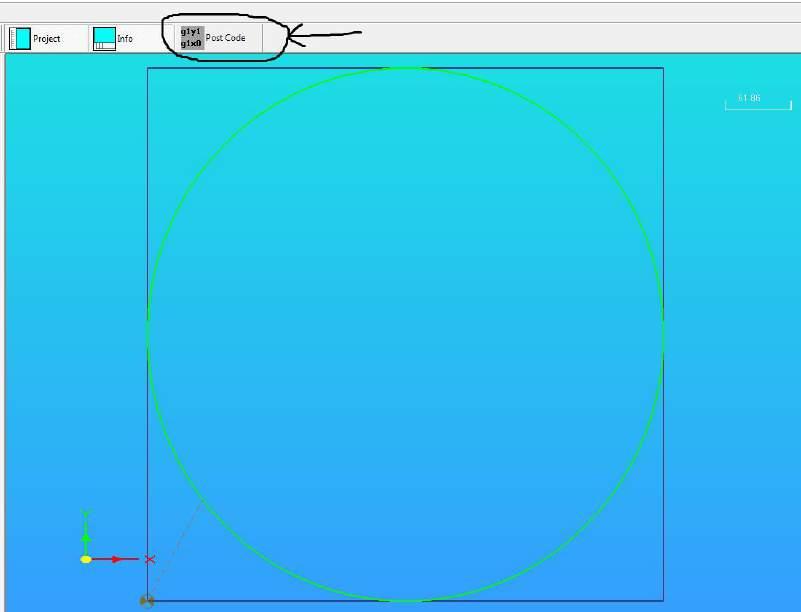

- Bước 6: Sau khi đã thiết lập xong ta click chọn “post code” để chuyển sang dạng G-code trên phần mềm mach3.

3.3.2.3. Thao tác trên phần mềm Mach3 CNC

- Bước 1: Sau khi mở phần mềm và post code ta vào file ->Load G-code.

- Bước 2: Trong mục open chọn filemà ta vừa tạo bằng lazycam và chọn open để mở file.

- Bước 3: Lúc này trên giao diện đã hiển thị code và display để hiển thị giao diện mặt khắc.

- Bước 4: Trên giao diện ta thiết lập một số thông số sau:

Ta vào Config chọn mục Ports and Pins để thiết lập các đầu vào và cổng nhận dữ liệuvà ta thiết lập như hình:

Kết thúc ta chọn apply và chọn OK để kết thúc: - Bước 5: Thiết lập thông số motortrong mục config chọn Motor Tuning.

Một giao diện motor tuning and setup hiện lên và ta thiết lập cài đặt như hình bên dưới: Với mục Steps per là số xung phát cho driver để động cơ dịch chuyển được 1cm(ví dụ: Khi động cơ quay 1 vòng thì vít dịch chuyển 5mm mà khi động cơ quay 1

vòng thì cần phát cho driver 1500 xung, vậy để vít dịch chuyển 1mm thì cần cấp 30 xung cho bộ driver). Volocaty: Là tốc độ dịch chuyển từ điểm gốc ban đầu tới vị trí bắt đầu chạy khắc với thời gian tăng tốc Acceleration. Sau khi thiết lập xong ta nhấn chọn SAVE EXIT SETTING. Tương tự với các trục Y và Z ta cũng thiết lập như bảng:

- Bước 6: Set điểm Home cho máy: Ta lần lượt click chuột vào mục Zero X, Y,

Z.

Nếu muốn dịch chuyển để set lại điểm gốc ta có thể dịch vị trí tọa độ để di chuyển máy về vị trí mong muốn để set gốc lại bằng cách nhập vị trí dịch chuyển của từng trục và GOTO ZERO để chạy.

- Bước 7: Sau khi đã thiết lập xong hết các thông số ta tiến hành chạy chương

trình:

Để chạy chương trình chọn CYCLE START. Để tạm dừng bấm FEED HOLD. Để dừng chọn STOP. Để reset chọn RESET. Thay đổi tốc độ chạy ta vào mục FEED RATE chọn để giảm tốc độ, để tăng tốc độ chung của 3 trục.
