Tore | Zäune | Sichtschutz LM Tor & Zaun

MADE IN ÖSTERREICH

HIER geht’s zum PREISRECHNER www.holler-diy.at

Starker regionaler Partner aus der Steiermark Tore, Zäune und Sichtschutz werden von Holler Tore GmbH aus Wagna, einem der größten Torhersteller in Europa, produziert. So schaffen wir regionale Verbindungen und stärken die Region mit heimischen Firmen und österreichischen Produkten.

VERWIRKLICHEN SIE IHRE TOR- UND ZAUNTRÄUME Der anhaltende Boom im DIY-Bereich hat uns veranlasst, eine Produktlinie zu entwickeln, die all jene begeistert, die sich mit Werkzeug auskennen. Vielfältige Einsatzmöglichkeiten und eine schnelle und unkomplizierte Montage lassen jedes Heimwerkerherz höher schlagen. Automatische und manuelle Schiebetore und Drehtore sowie Gehtüren und Zäune stehen bereit. Krempeln Sie die Ärmel hoch und packen Sie es an! Unsere Produkte sind kostengünstig und überzeugen mit hochwertigen Materialien und ansprechendem Design. Auch Wartung und Pflege sind dank erprobter Technik und qualitativer Oberflächenbehandlung auf ein Minimum reduziert. Aufgrund der vorbereiteten Komponenten ist kein Spezialwerkzeug erforderlich und es kommt zu keinen Verschmutzungen und Lärmbelästigungen auf der Baustelle. Und sollten Sie nicht weiterwissen, so liefern unsere Montageanleitungen und Fundamentpläne rasch und zuverlässig Unterstützung, damit Sie Ihr Projekt im Handumdrehen fertigstellen können.

Montageanleitung

Fundamentpläne

Videos

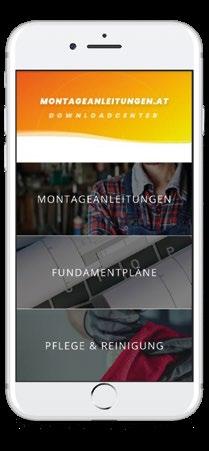

ANLEITUNGEN, VIDEOS UND PLÄNE - ONLINE Kostenlose Fundamentpläne, Videos und leicht verständliche Montageanleitungen finden Sie direkt auf:

www.montageanleitungen.at

Ihre Informationen sind immer auf dem aktuellen Stand.

Sie können die Anleitungen sowohl online lesen als auch herunterladen und ausdrucken.

Mehrere Personen können die Anleitung gleichzeitig lesen.

Zugriff von überall und zu jeder Zeit.

Sie sparen Papier und leisten einen wertvollen Beitrag zum Umweltschutz.

9 9 9

Fundamentpläne Montageanleitungen Montagevideos

9 9 9

Tipps & Tricks Pflege & Wartung ...und vieles mehr

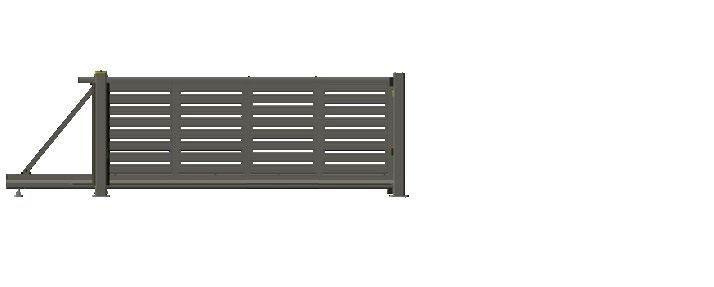

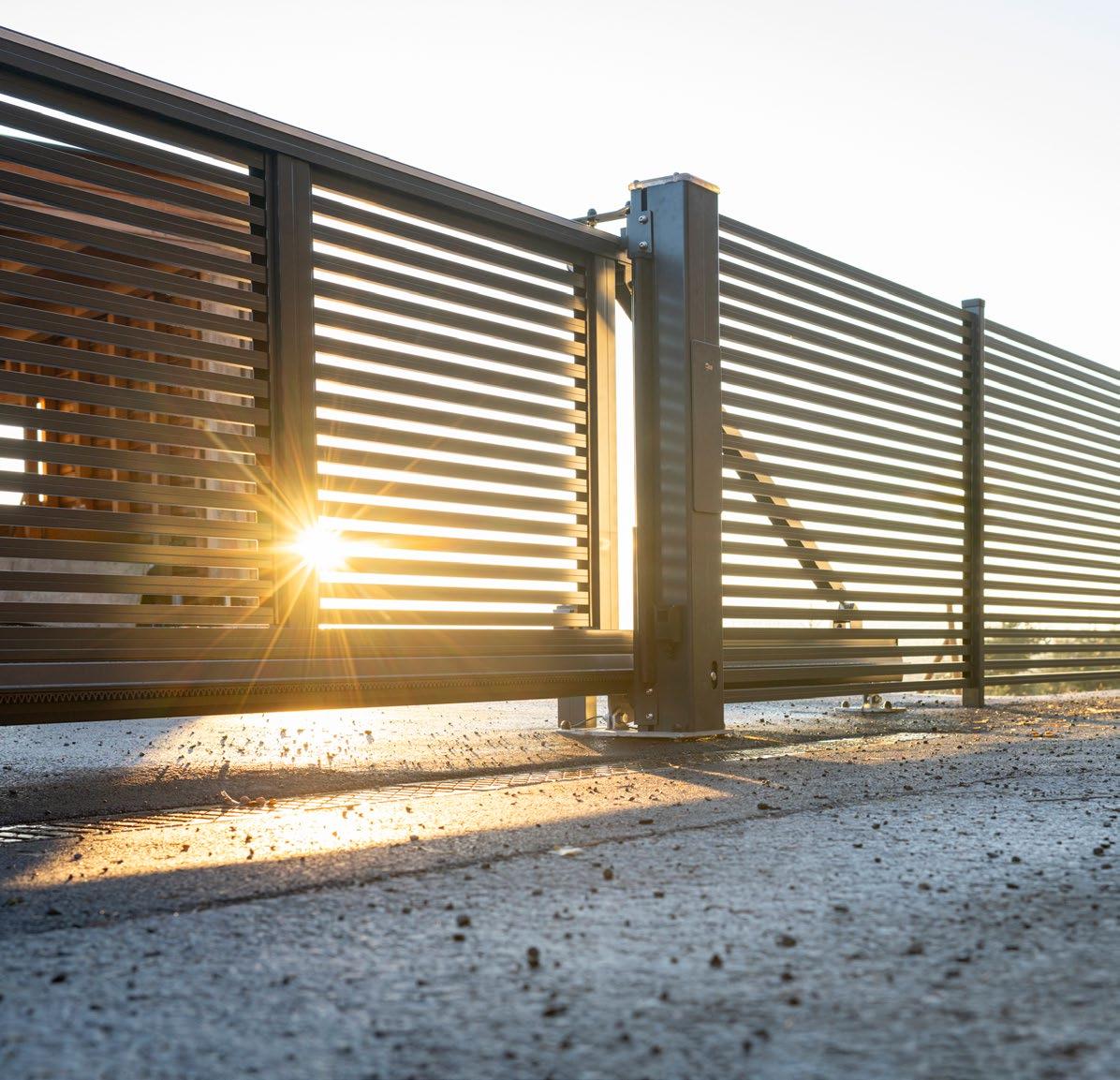

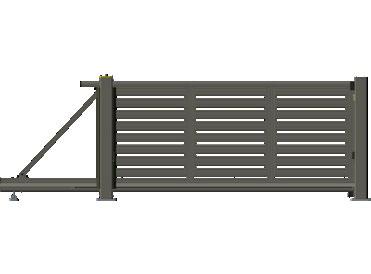

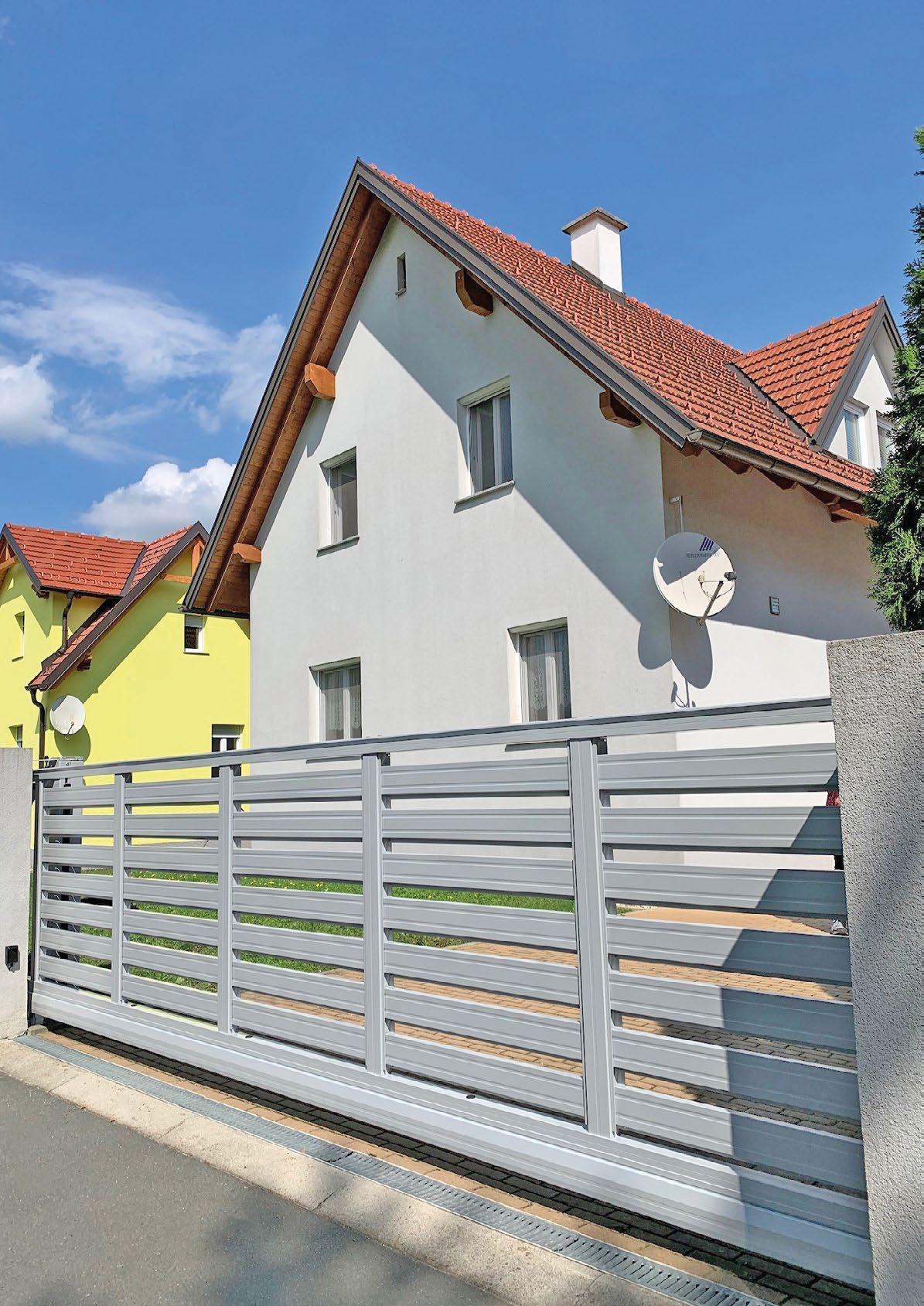

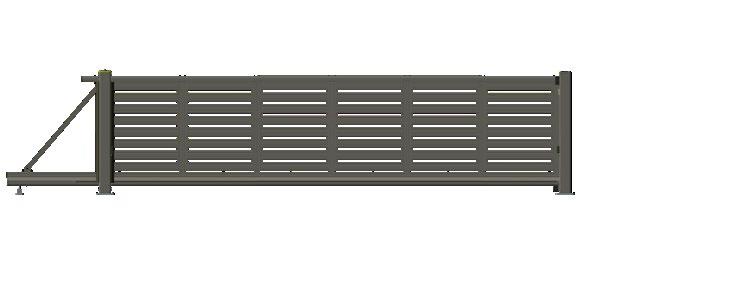

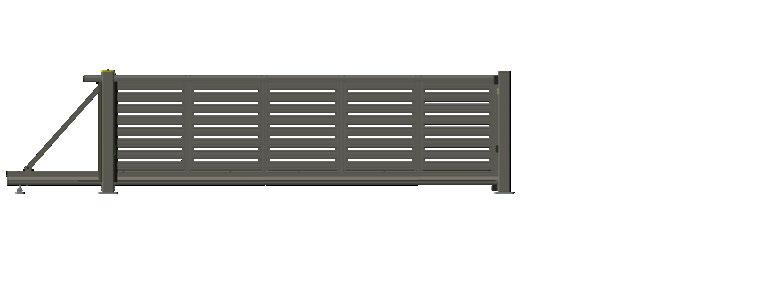

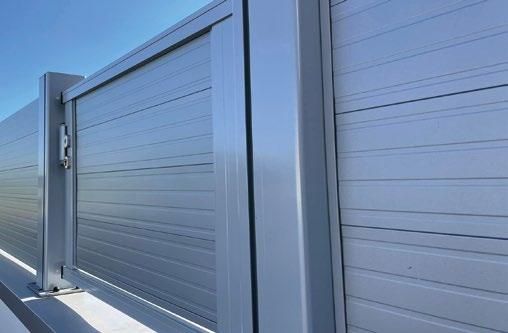

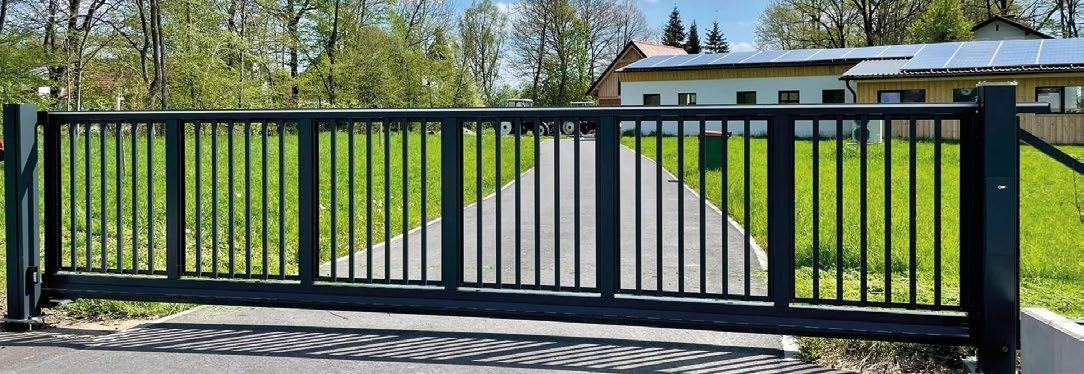

SCHIEBETOR

Als Bausatz in Einzelteilen oder vormontiert lieferbar.

Alle Schiebetore werden in der Steiermark produziert.

Der Rahmen und die Laufschiene bestehen aus hochwertigen Aluminiumprofilen.

Schiebetore sind mit einer hochwertigen Beschichtung versehen. Der obere Rahmen ist mit kugelgelagerten Stützrollen versehen. Massiver Halte- und Einlaufpfosten aus hochwertigem Aluminium, 150 x 150 mm inkl. Antrieb, mit Dübelplatte.

Motor, Steuerung, Lichtschranke und Blinklicht werden fertig angeschlossen mit Kabel und Schukostecker geliefert.

12 verschiedene Design-Varianten. Das passende Modell für jeden Haustyp. 3.000 mm

5.000 mm

3.300 mm 4.000 mm

5.300 mm 6.000 mm

Toransicht immer von aussen gesehen

4.300 mm Ausführung manuell

Massives Schiebetorschloss inkl. 3 Schlüsseln und Bauzylinder

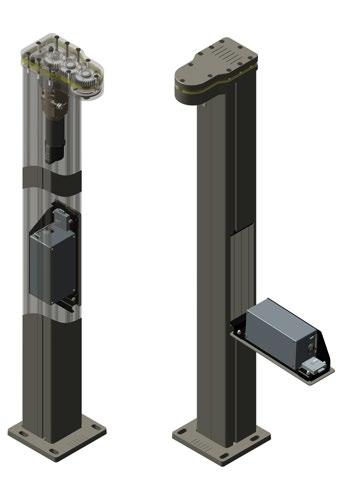

Antriebspfosten HOLLER H60

6.300 mm Ausführung automatisch

Eleganter schwarzer Handgriff.

Torhöhen

Antriebsmotor und Steuerung befinden sich im Pfosten. Sicherheitspaket aus Blinklicht und Lichtschranken (innen und außen) 1 Funkhandsender.

1.000 mm 1.200 mm 1.400 mm 1.600 mm 1.800 mm 2.000 mm Inkl. 100 mm Bodenluft.

anthrazit

FEINBLECHPANEEL GLATBLECH

FEINBLECH MIT LOCHBLECHSTANZUNG Quadratlochung 20 mm

FEINBLECH MIT LOCHBLECHSTREIFEN Quadratlochung 20 mm

FEINBLECHQUERLATTEN 100 mm

FEINBLECHQUERLATTEN 150 mm

silber

grün

FEINBLECHQUERLATTEN 200 mm

anthrazit

silber

5 ALU-STÄBE 32 mm

ALU-STÄBE 65 mm

ALU-STÄBE 110 mm

ALU-QUERLATTEN 32 mm

ALU-QUERLATTEN 65 mm

ALU-QUERLATTEN 110 mm

SCHIEBETOR - Feinblech

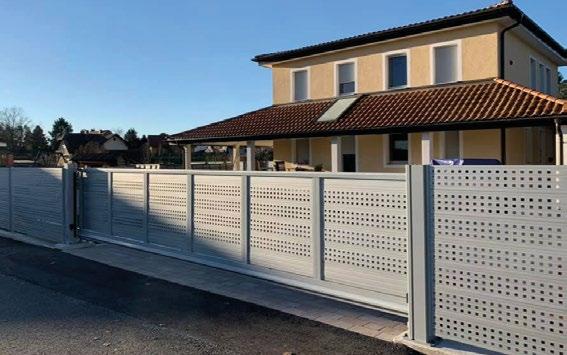

Schiebetor

Lochblech, Farbe Silber

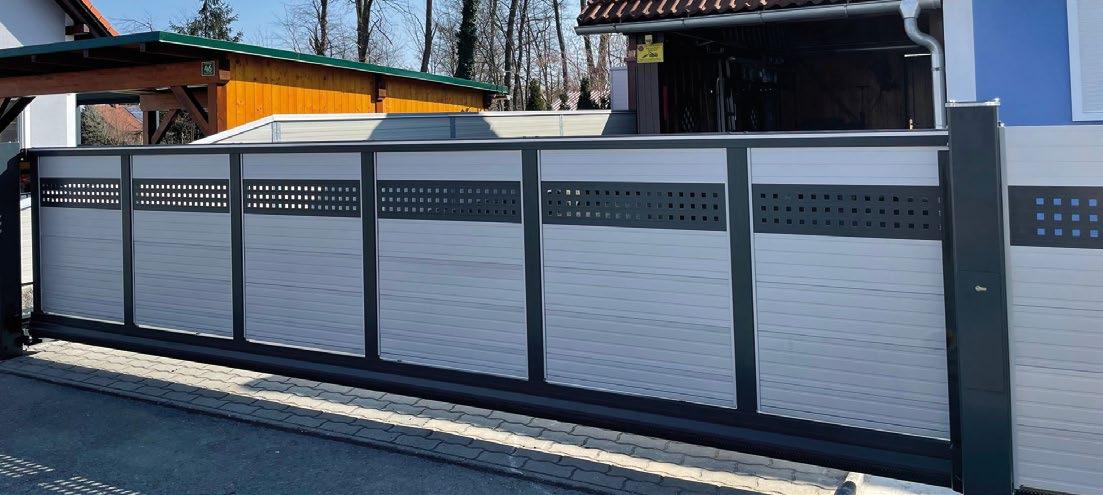

Schiebetor und Zaun zweifarbig

grün

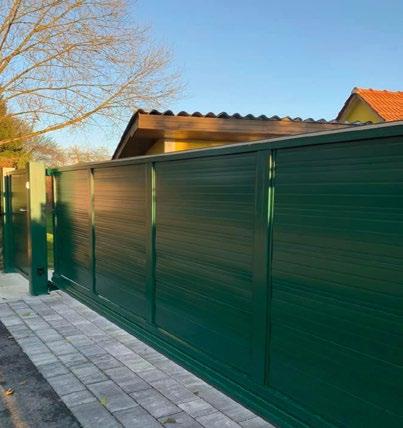

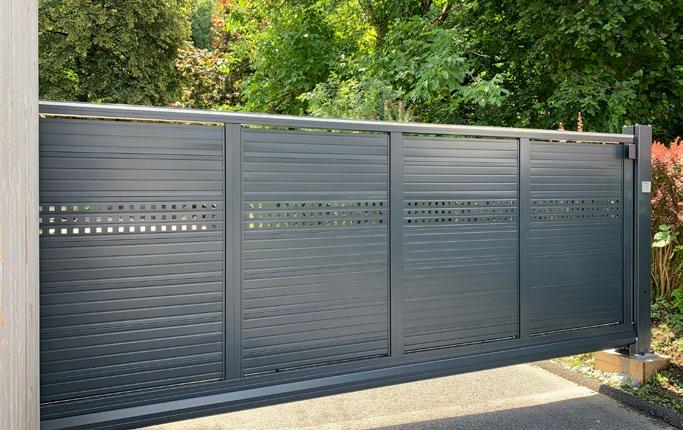

Schiebetor

Glattblech mit 1 Streifen Lochblech, Farbe Anthrazit

Schiebetor und Zaun

silber

anthrazit

Glattblech, Farbe Grün

Schiebetor

Querlatte 100, Farbe Anthrazit

Glattblech mit 1 Streifen Lochblech, Farbe Anthrazit und Silber (auf Anfrage)

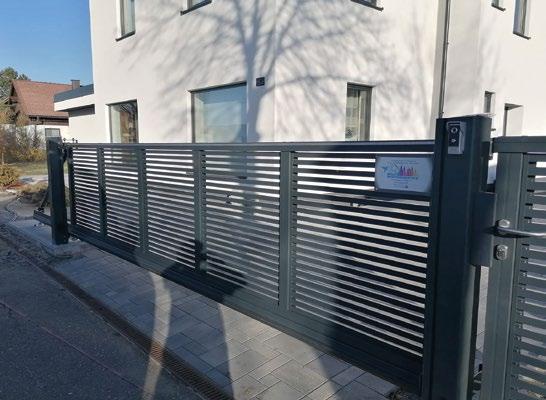

SCHIEBETOR - Aluminium

anthrazit

silber

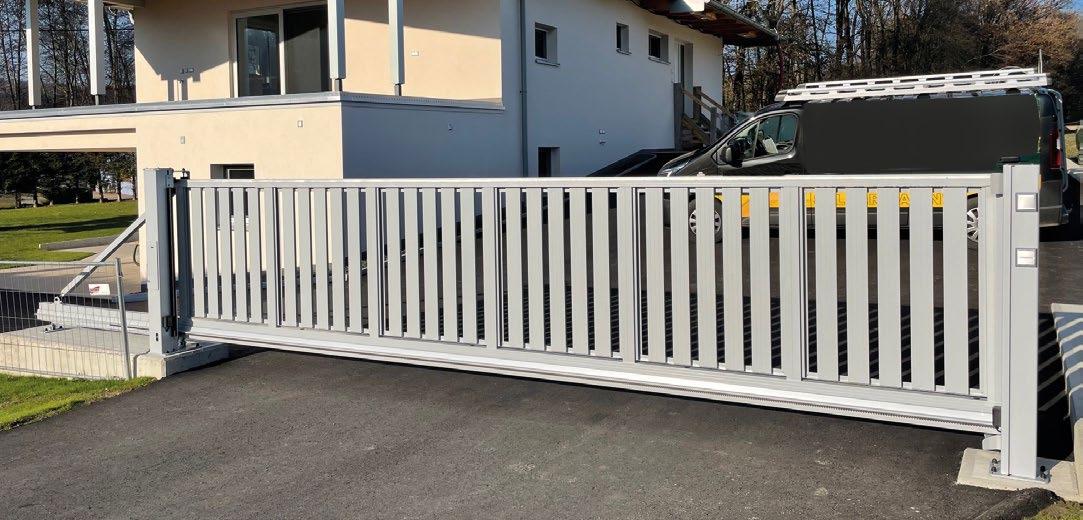

Schiebetor

Alu-Stäbe 110 mm, Farbe Silber

Schiebetor

Alu-Querlatten 65 mm, Farbe Anthrazit

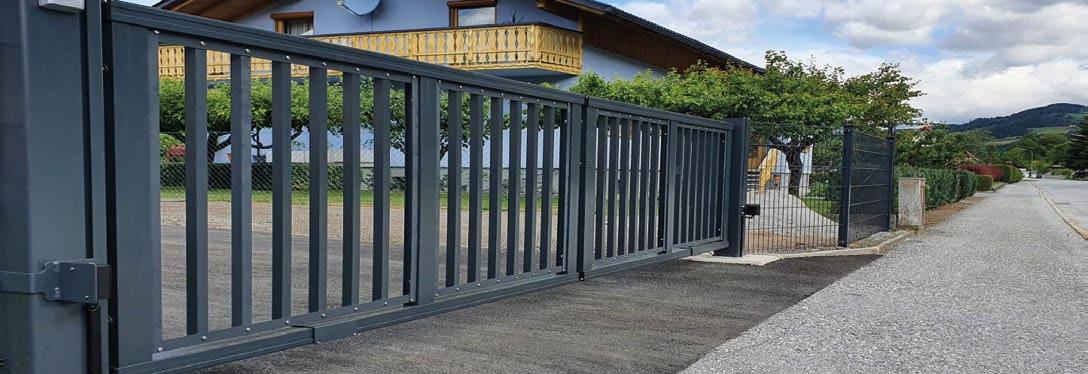

Schiebetor

Alu-Stäbe 32 mm, Farbe Anthrazit

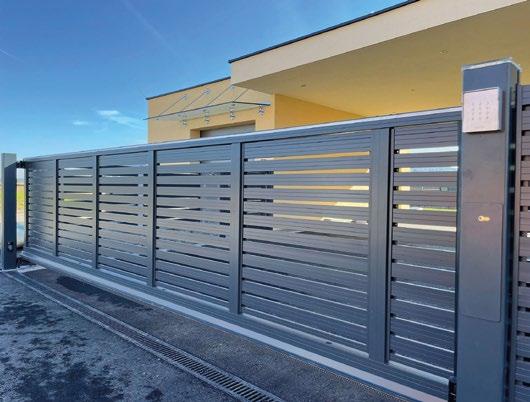

Schiebetor

Alu-Querlatten 32 mm, Farbe Anthrazit

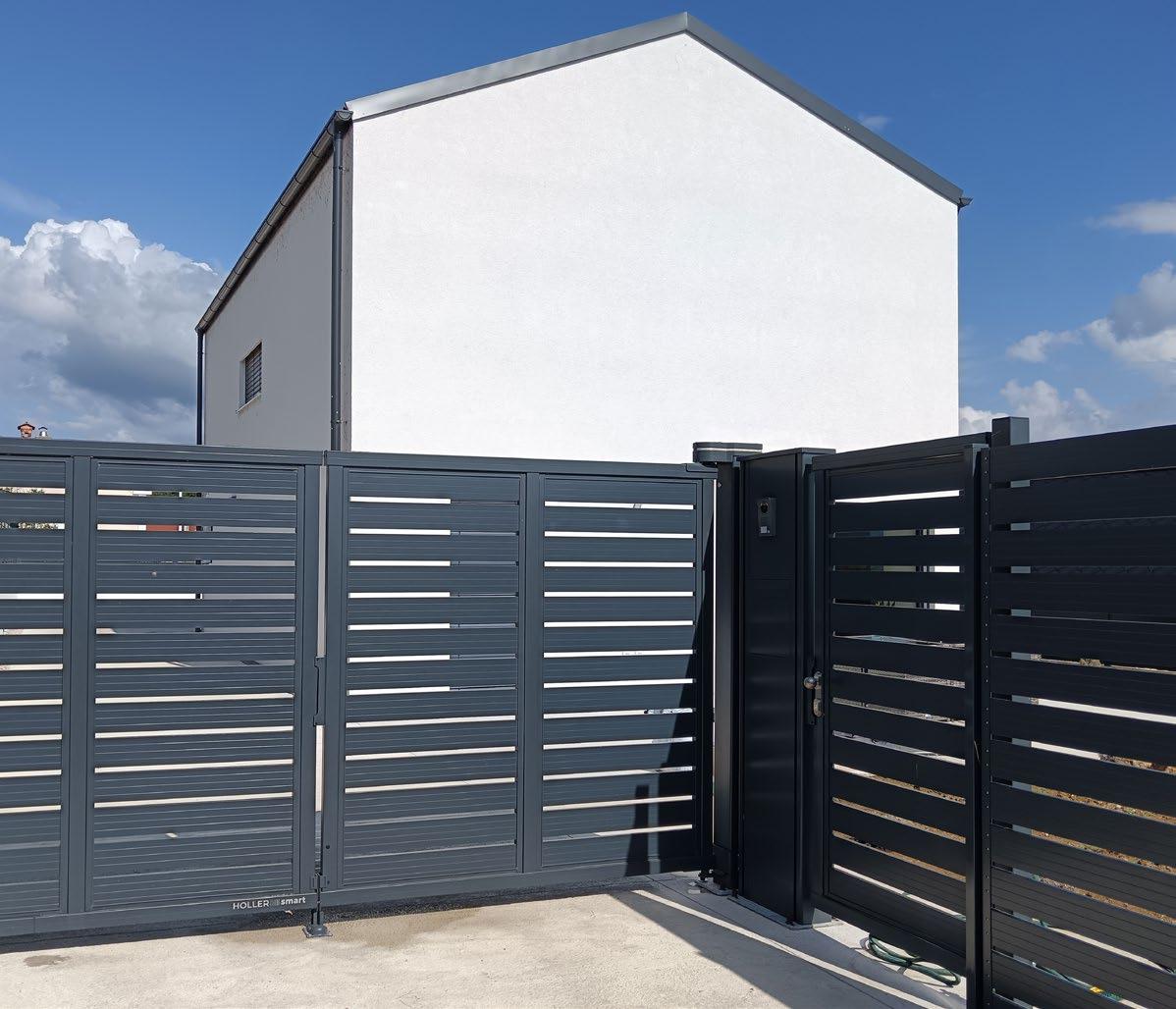

DREHTOR Als Bausatz in Einzelteilen oder vormontiert lieferbar.

Alle Drehtore werden in der Steiermark produziert.

Der Rahmen besteht aus hochwertigen Aluminiumprofilen. Durch die verstellbaren Scharniere lassen sich die Tore perfekt einstellen. Massiver Halte- und Einlaufpfosten aus hochwertigem Aluminium, 150 x 150 mm inkl Antrieb, mit Dübelplatte.

Motor, Steuerung, Lichtschranke und Blinklicht werden fertig angeschlossen mit Kabel und Schukostecker geliefert.

12 verschiedene Design-Varianten. Das passende Modell für jeden Haustyp.

NEUHEIT

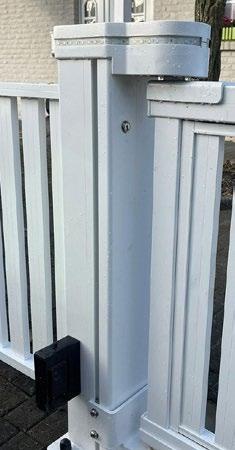

Kopfmotor für Drehtorantrieb

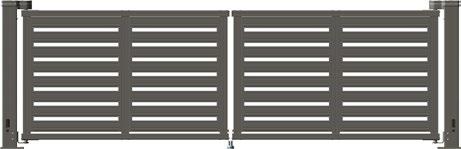

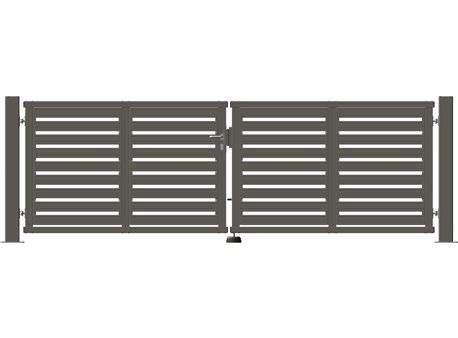

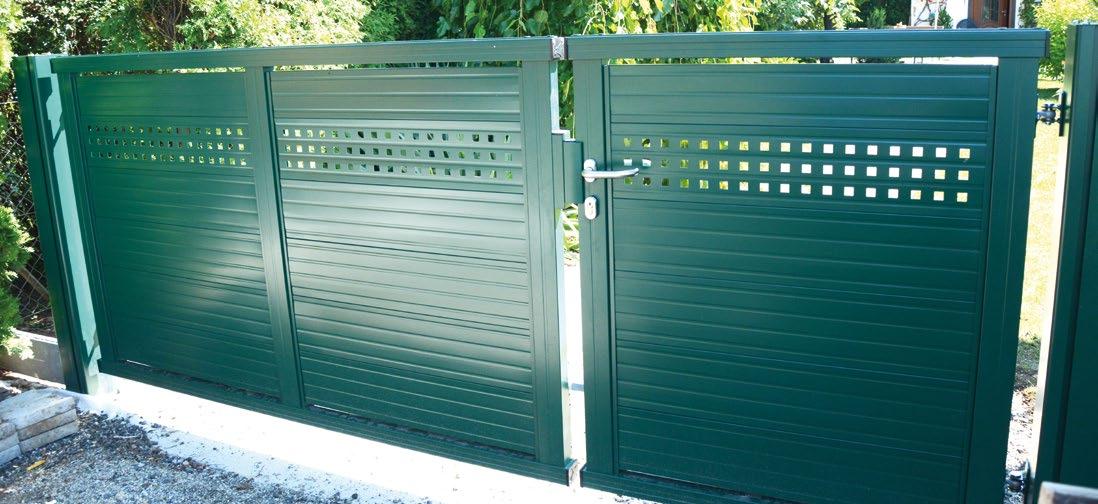

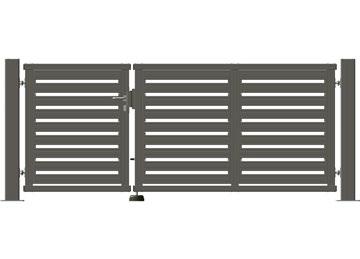

Doppeldrehtor 1-1 Flügelteilung mittig

Doppeldrehtor 1-2 Flügelteilung außermittig

Doppeldrehtor 2-2 Flügelteilung mittig

Mit Kopfmotorantrieb 2.340 mm

3.340 mm

4.340 mm

2.640 mm

3.640 mm

4.640 mm

2.685 mm

3.685 mm

4.685 mm

Ohne Antrieb - Manuell 2.340 mm

3.340 mm

4.340 mm

2.640 mm

3.640 mm

4.640 mm

Toransicht immer von aussen gesehen Ausführung manuell

Ausführung automatisch

Massives Schloss mit 3 Schlüsseln inkl. Bauzylinder

Eleganter schwarzer Handgriff.

Torhöhen

Antriebsmotor und Steuerung befinden sich im Pfosten. Sicherheitspaket aus Blinklicht und Lichtschranke. 1 Funkhandsender.

1.000 mm 1.200 mm 1.400 mm 1.600 mm 1.800 mm 2.000 mm Inkl. 100 mm Bodenluft.

anthrazit

FEINBLECHPANEEL GLATTBLECH

FEINBLECH MIT LOCHBLECHSTANZUNG Quadratlochung 20 mm

FEINBLECH MIT LOCHBLECHSTREIFEN Quadratlochung 20 mm

FEINBLECHQUERLATTEN 100 mm

FEINBLECHQUERLATTEN 150 mm

silber

grün

FEINBLECHQUERLATTEN 200 mm

anthrazit

silber

9 ALU-STÄBE 32 mm

ALU-STÄBE 65 mm

ALU-STÄBE 110 mm

ALU-QUERLATTEN 32 mm

ALU-QUERLATTEN 65 mm

ALU-QUERLATTEN 110 mm

DREHTOR - Feinblech

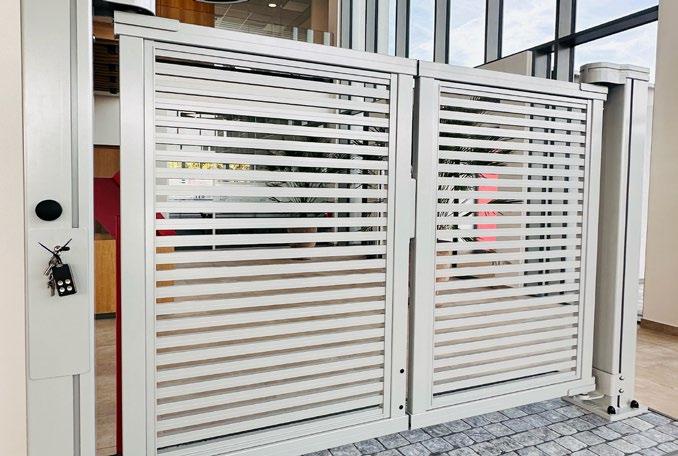

Drehtor 1-1

Querlatte Alu 32, Farbe Silber

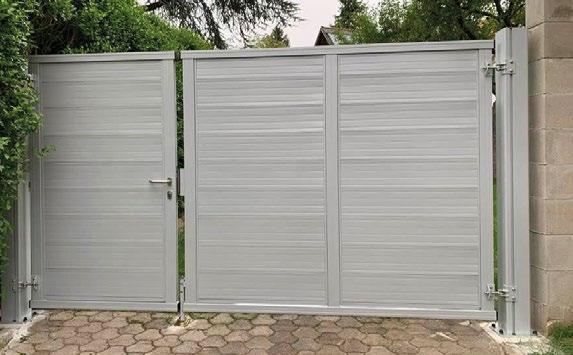

Drehtor 1-2 (Höhe 2 m) Glattblech, Farbe Silber

Drehtor 1-2

Glattblech mit 1 Streifen Lochblech, Farbe Grün

anthrazit

silber

grün

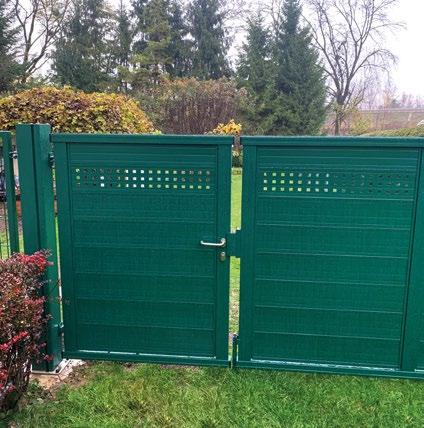

Drehtor 1-1

Glattblech mit 1 Streifen Lochblech, Farbe Grün

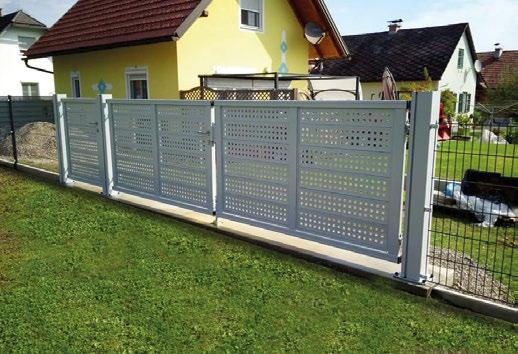

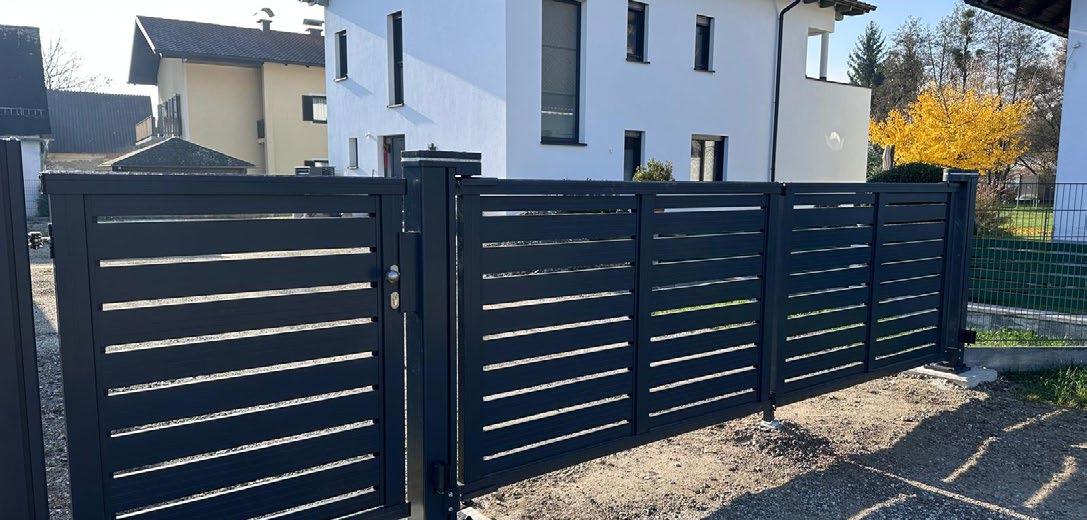

Drehtor 2-2

Lochblech, Farbe Silber

DREHTOR - Aluminium

anthrazit

silber

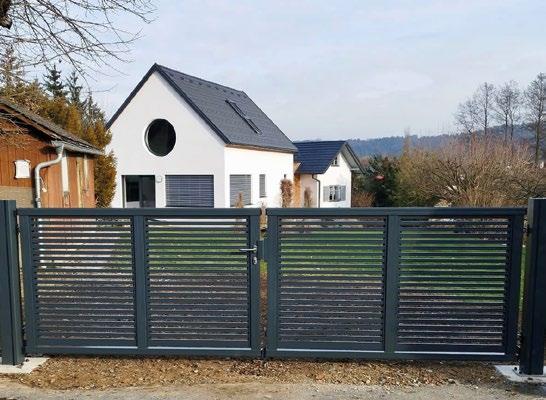

Drehtor 2-2

Querlatte 65, Farbe Anthrazit

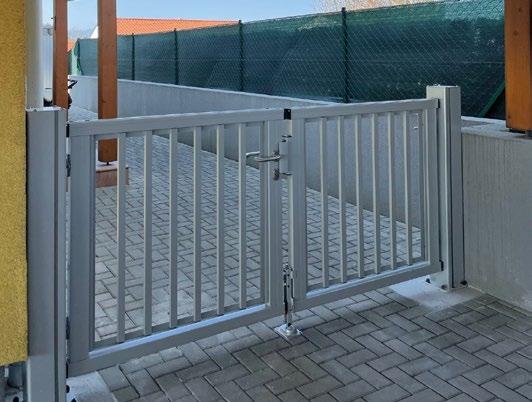

Drehtor 1-1

Alu-Stäbe 32 mm, Farbe Silber

Drehtor 2-2

Alu-Stäbe 32 mm, Farbe Anthrazit

Drehtor 2-2

Alu-Querlatten 65 mm, Farbe Anthrazit

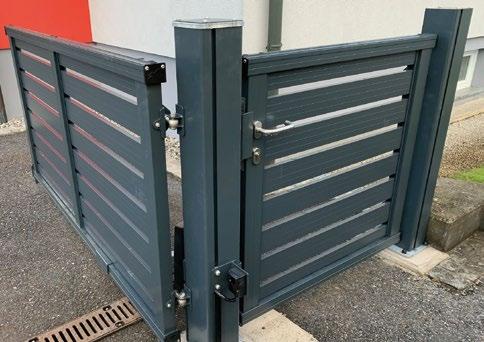

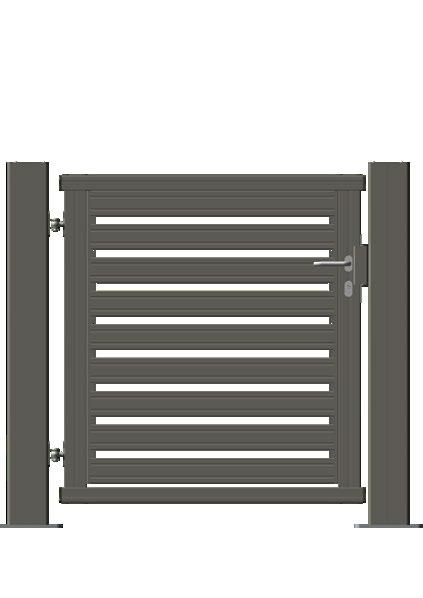

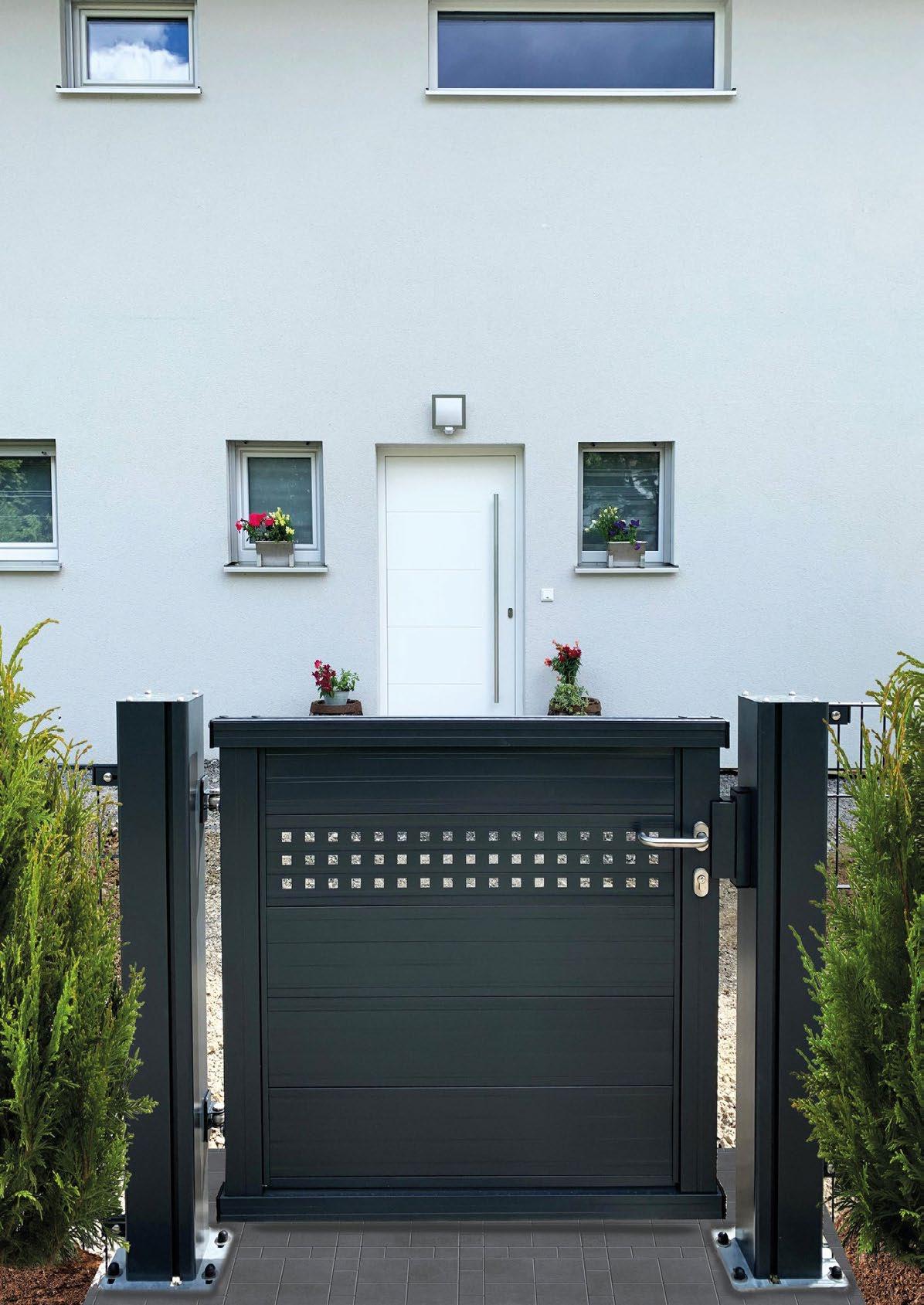

GEHTÜR / ANSCHLUSSTÜR Als Bausatz in Einzelteilen oder vormontiert lieferbar. Der Rahmen besteht aus hochwertigen Aluminiumprofilen. Durch die verstellbaren Scharniere lassen sich die Türen perfekt einstellen. Massive Halte- und Anschlagpfosten aus Aluminiumprofil 150 x 150 mm, mit Dübelplatte

1.200 mm

1.500 mm

1.350 mm

Gehtür

Anschlußgehtür

Torhöhen Höhen

Ausführung manuell

Massives Schloss mit 3 Schlüsseln inkl. Bauzylinder Drückergarnitur.

Optional: E-Öffner mit Fixknauf.

1.000 mm 1.200 mm 1.400 mm 1.600 mm 1.800 mm 2.000 mm

inkl. 100 mm Bodenluft

anthrazit

FEINBLECHPANEEL GLATTBLECH

FEINBLECH MIT LOCHBLECHSTANZUNG Quadratlochung 20 mm

FEINBLECH MIT LOCHBLECHSTREIFEN Quadratlochung 20 mm

FEINBLECHQUERLATTEN 100 mm

FEINBLECHQUERLATTEN 150 mm

ALU-STÄBE 65 mm

ALU-STÄBE 110 mm

ALU-QUERLATTEN 32 mm

ALU-QUERLATTEN 65 mm

grün

FEINBLECHQUERLATTEN 200 mm

anthrazit

ALU-STÄBE 32 mm

silber

ALU-QUERLATTEN 110 mm

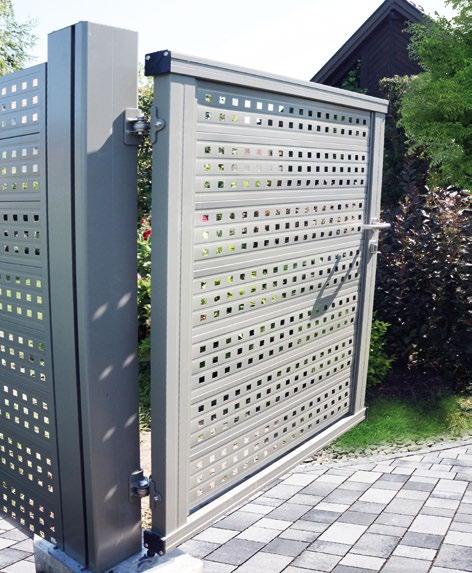

GEHTÜR - Feinblech

anthrazit

silber

grün

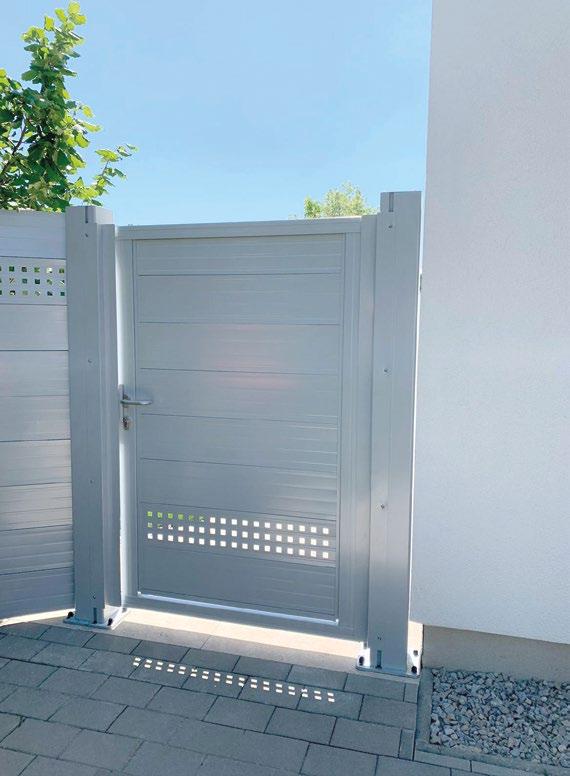

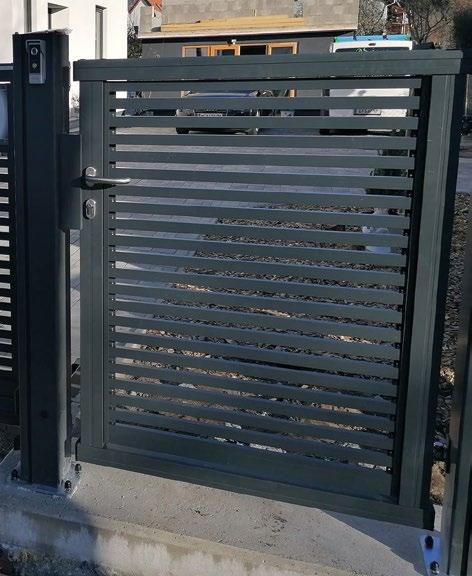

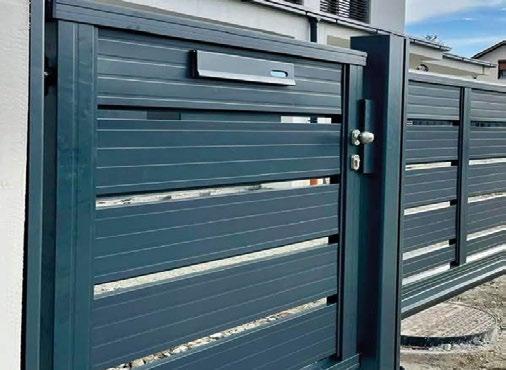

Gehtür

Glattblech, Farbe Silber

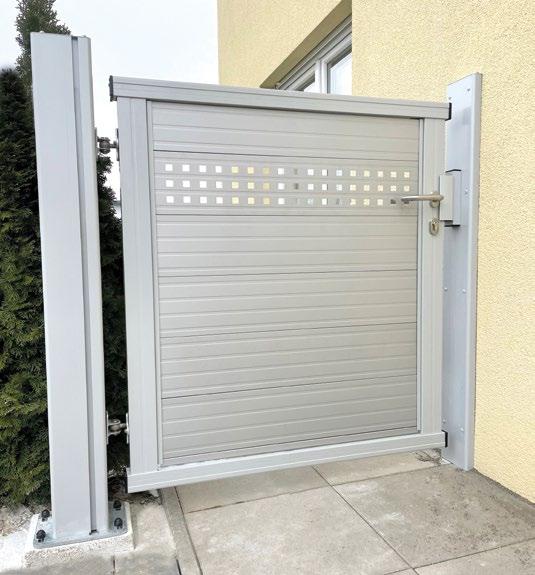

Gehtür

Glattblech mit 1 Streifen Lochblech, Farbe Silber

Gehtür

Lochblech, Farbe Silber

Gehtür

Querlatte 200, Farbe Anthrazit

Anschlusstür

Glattblech mit 1 Streifen Lochblech, Farbe Silber

GEHTÜR - Aluminium

anthrazit

silber

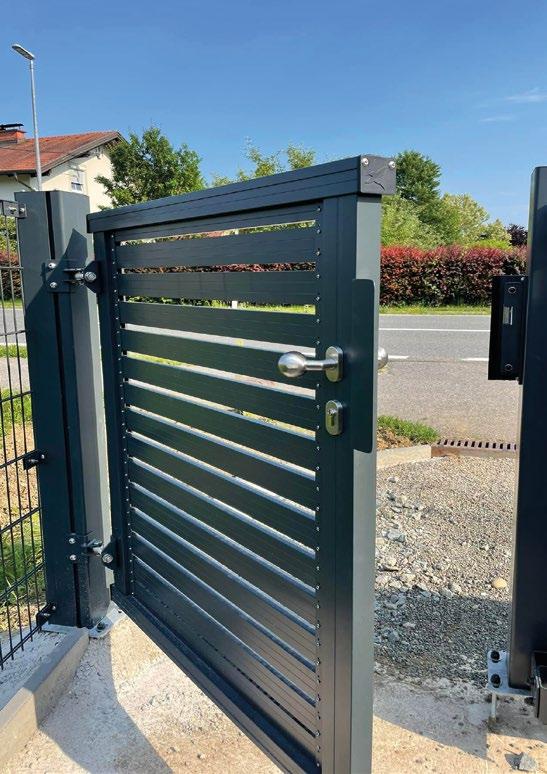

Gehtür

Alu-Querlatten 110 mm, Farbe Anthrazit

Gehtür

Alu-Querlatten 65 mm, Farbe Anthrazit

Gehtür

Alu-Querlatten 32 mm, Farbe Anthrazit

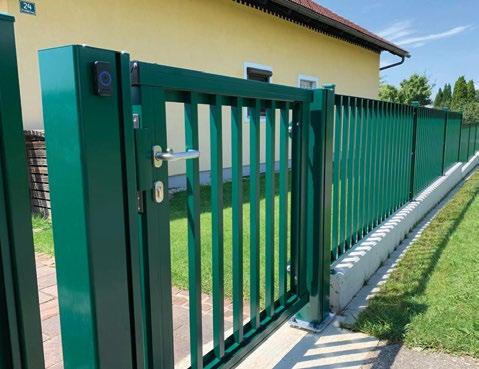

Alu-Stäbe 32 mm, Farbe Grün

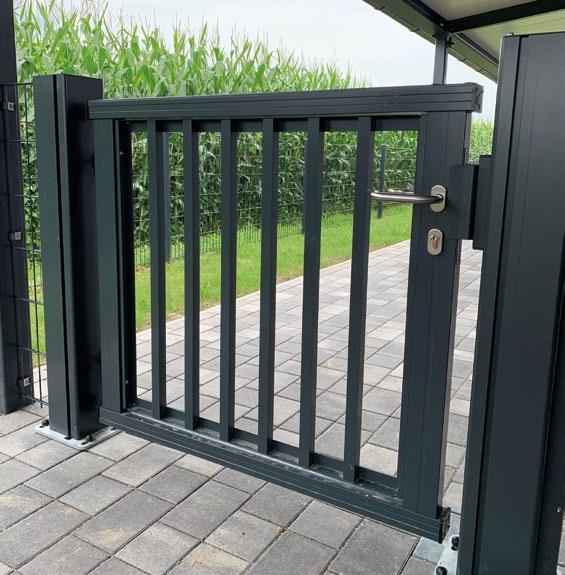

Gehtür

Alu-Stäbe 32 mm, Farbe Anthrazit

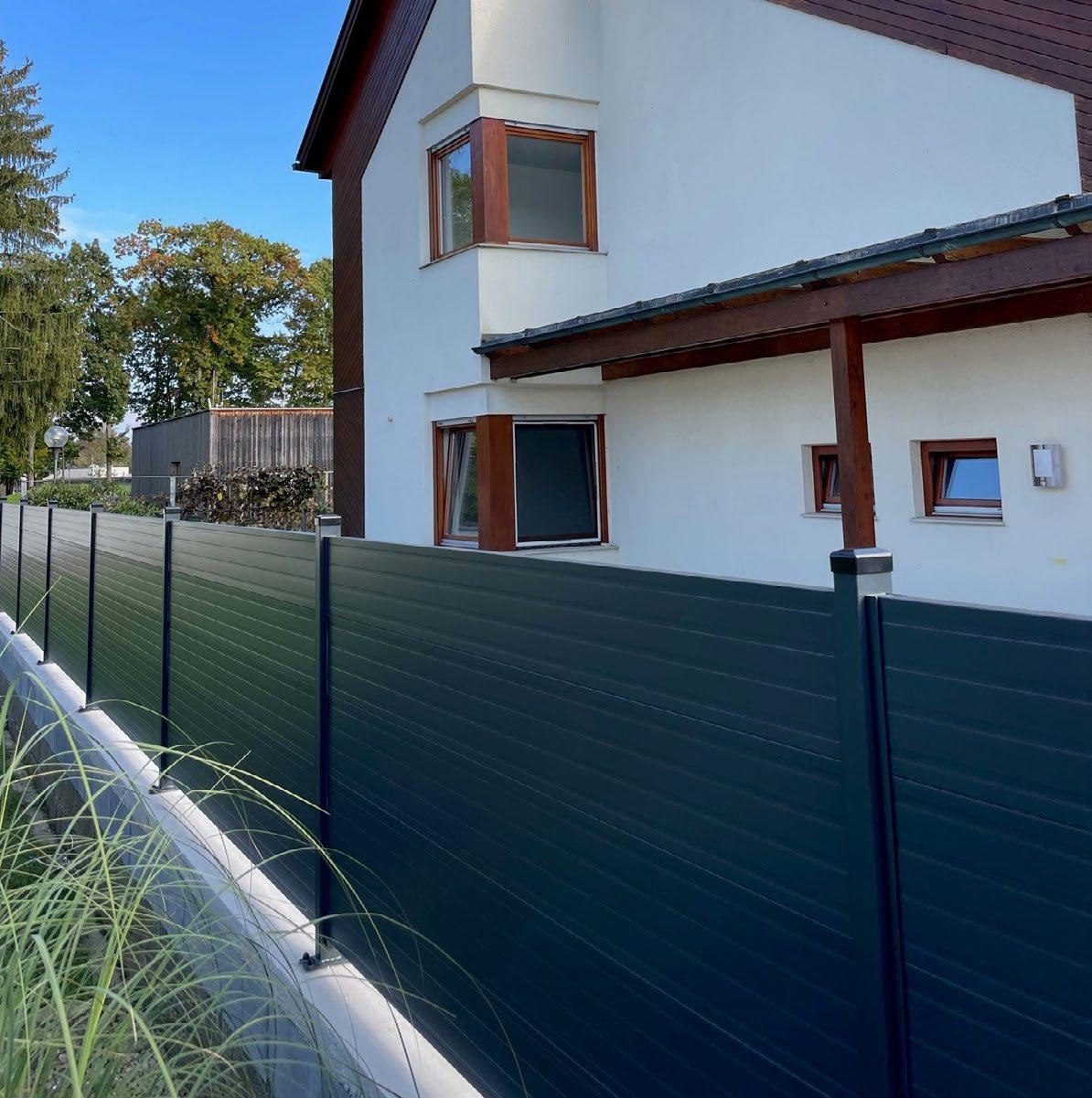

ZAUNSYSTEM - 2.000 mm

Alle Befestigungsmaterialien sind in der Lieferung enthalten. Bohrungen und Schraubkanäle sind vorbereitet. Zwölf verschiedenen Designs in sechs verschiedenen Höhen bestellbar. Mit haushaltsüblichem Handwerkzeug und einem Akkuschrauber ist die Montage Ihres Zaunes einfach. Die Zaunpaneele sind pflegeleicht, kratz- und witterungsbeständig und bieten eine schöne Optik für viele Jahre.

Feinblech

anthrazit

Standardausführung ist einfärbig

silber

grün

Höhen

FEINBLECH MIT LOCHBLECH-STREIFEN Quadratlochung 20 mm

FEINBLECHPANEEL GLATTBLECH

FEINBLECH MIT LOCHBLECH-STANZUNG Quadratlochung 20 mm

1.015 mm 1.215 mm 1.415 mm 1.615 mm 1.815 mm 2.015 mm Breite 2.000 mm

FEINBLECHQUERLATTEN 100 mm

FEINBLECHQUERLATTEN 150 mm

Höhe mm

Querlatten 100

FEINBLECHQUERLATTEN 200 mm

Querlatten 150

Querlatten 200

Anzahl Latten

Abstand

Anzahl Latten

Abstand

Anzahl Latten

Abstand

35,5mm

48 mm

52,2 mm

1.015 mm 1.215 mm

23mm

45,5 mm

35,5 mm

1.415 mm

29,9mm

43,8 mm

25,5 mm

1.615 mm

35,5mm

42,6 mm

65,5 mm

1.815 mm

27,1mm

41,8 mm

52,2 mm

2.015 mm

31,6 mm

41,4 mm

42,6 mm

Alu-Stäbe

anthrazit

Höhen

Breite

1.000 mm 1.200 mm 1.400 mm

2.000 mm

ALU-STÄBE 32 mm Abstand ca. 95 mm

ALU-STÄBE 65 mm Abstand ca. 40 mm

Alu-Querlatten Höhen

Breite

1.000 mm 1.200 mm 1.400 mm

2.000 mm

ALU-STÄBE 110 mm Abstand ca. 40 mm

anthrazit

ALU- QUERLATTEN 32 mm Abstand ca. 20 bis 30 mm

ALU- QUERLATTEN 65 mm Abstand ca. 20 bis 30 mm

silber

ALU- QUERLATTEN 110 mm Abstand ca. 20 bis 30 mm

Feinblech

anthrazit

silber

grün

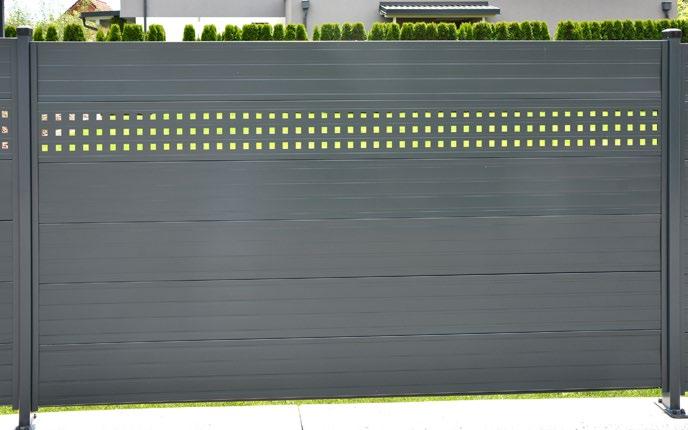

Feinblech

Glattblech mit 1 Streifen Lochblech, Farbe Anthrazit

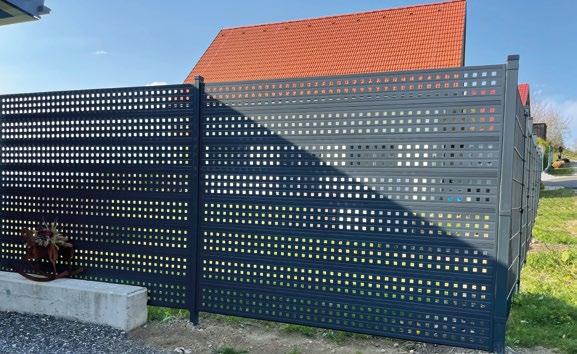

Feinblech

Lochblech, Farbe Anthrazit

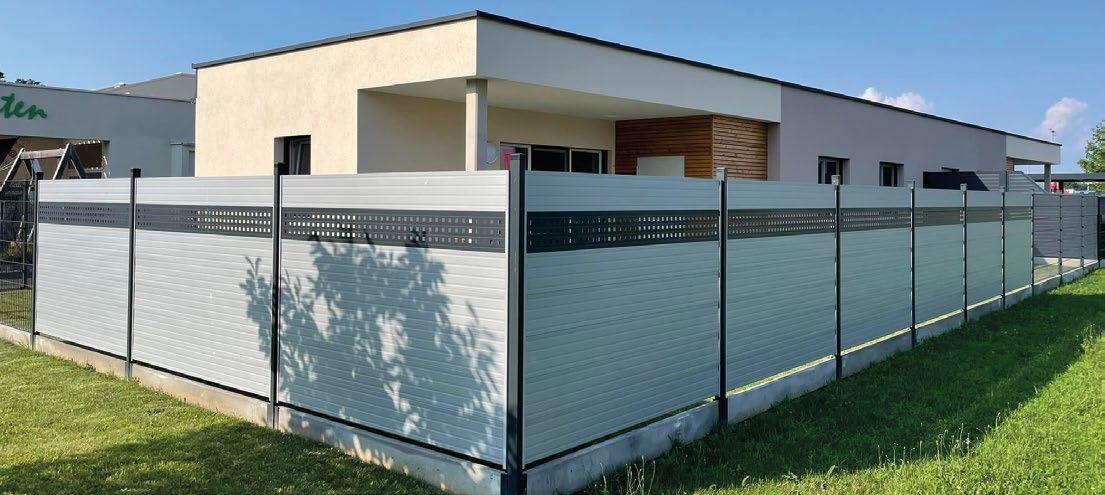

Feinblech zweifarbig

Glattblech Silber mit 1 Streifen Lochblech in Anthrazit

Glattblech, Farbe Silber

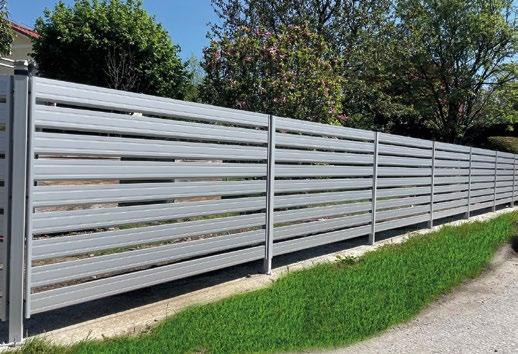

Feinblech

Querlatte 100, Farbe Silber

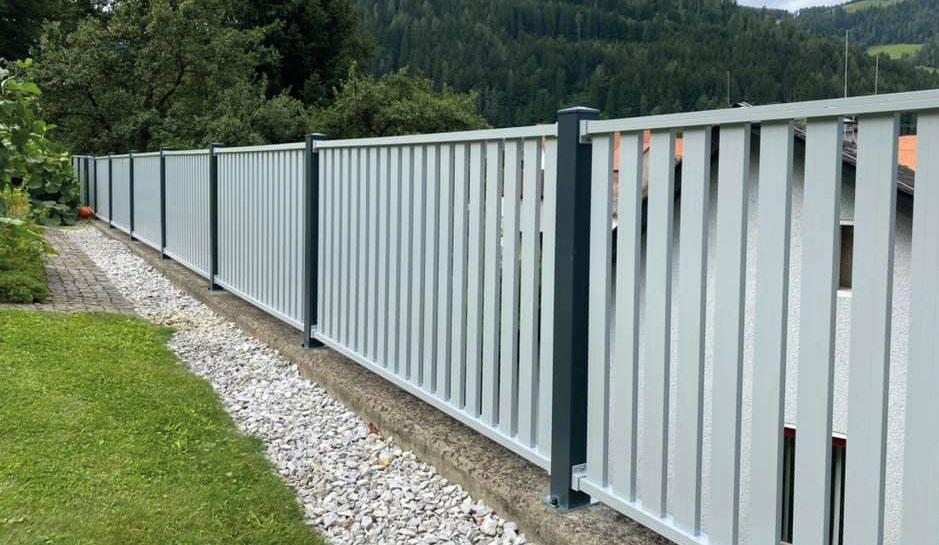

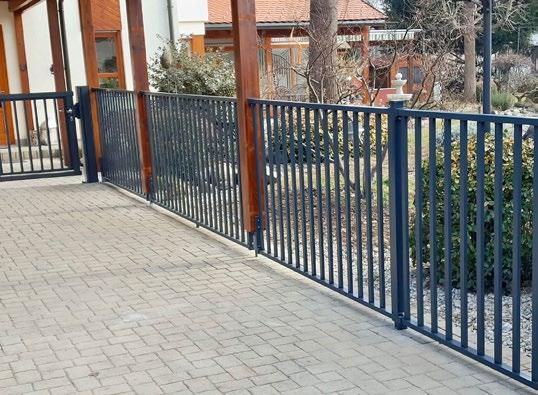

Alu-Zaun

anthrazit

silber

Alu-Zaun

Alu-Stäbe 65 mm, Farbe Silber

Alu-Zaun

Alu-Stäbe 32 mm, Farbe Anthrazit

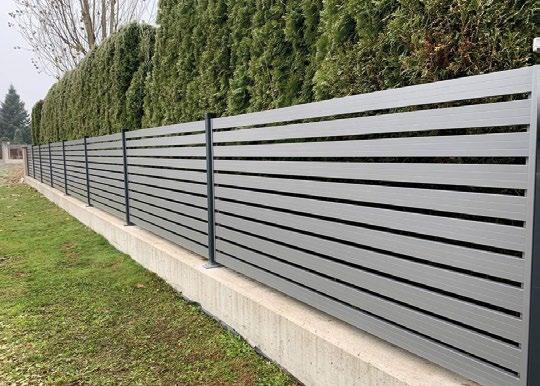

Alu-Zaun

Alu-Querlatten 110 mm, Farbe Anthrazit

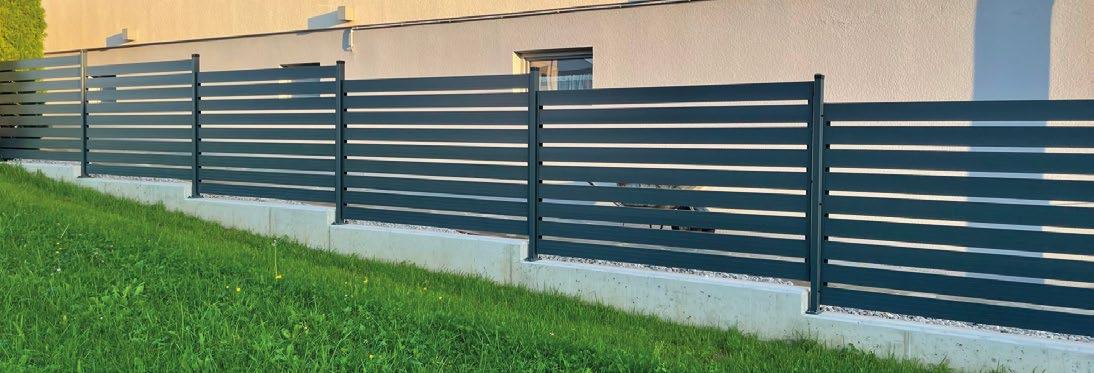

Alu-Zaun

Alu-Querlatten 65 mm, Farbe Silber

VERPACKUNG ZAUNPFOSTEN VERPACKUNGUND UNDMONTAGE MONTAGE silber

anthrazit

grün

FEINBLECH

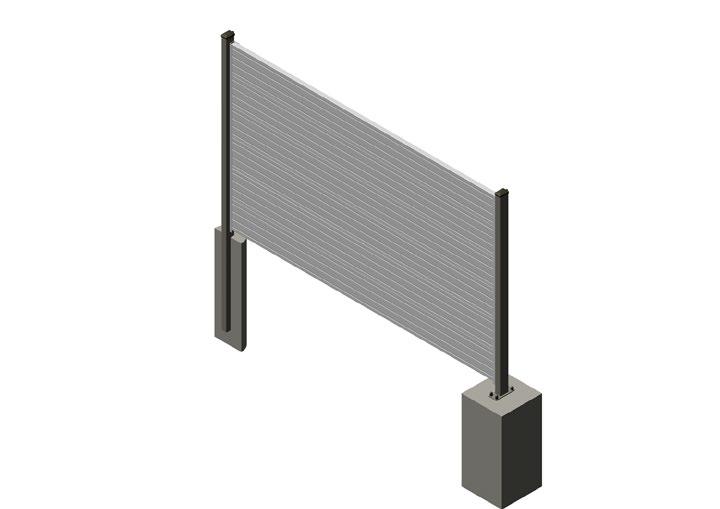

Zaunpfosten Montagebeispiele

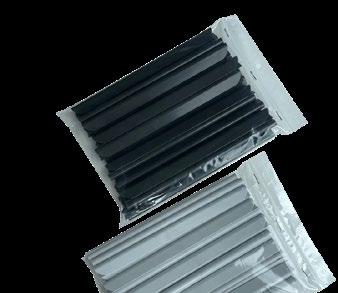

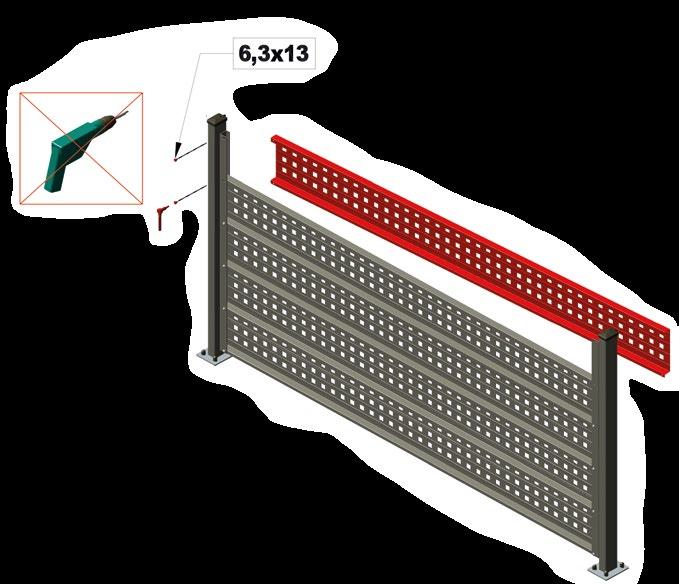

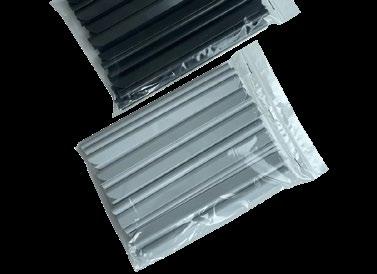

ZAUNPANEEL VERPACKUNG ZAUNPANEEL VERPACKUNG VERPACKUNG UND MONTAGE Mühelose Montage dank einfacher Montageanleitung.

Alle Bohrungen und Schraubkanäle sind vorbereitet. Nur die Torpfosten sind aufzudübeln.

Passende Pfosten mit Bügelbefestigung sind als Zubehör erhältlich. c

Keine Fehler bei der Montage möglich.

ca. 180 mm ca. 180 mm

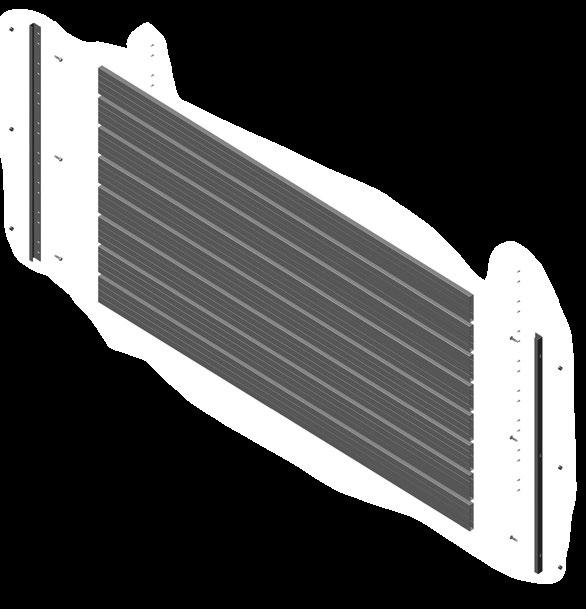

Zaunpaneel zerlegt Zaunpaneel zerlegt

ca. 180 mm

ZAUNPANEEL VERPACKUNG ac. a. 2

ALU- STÄBE

Seitenprofile Seitenprofi

.020.0 00m 0

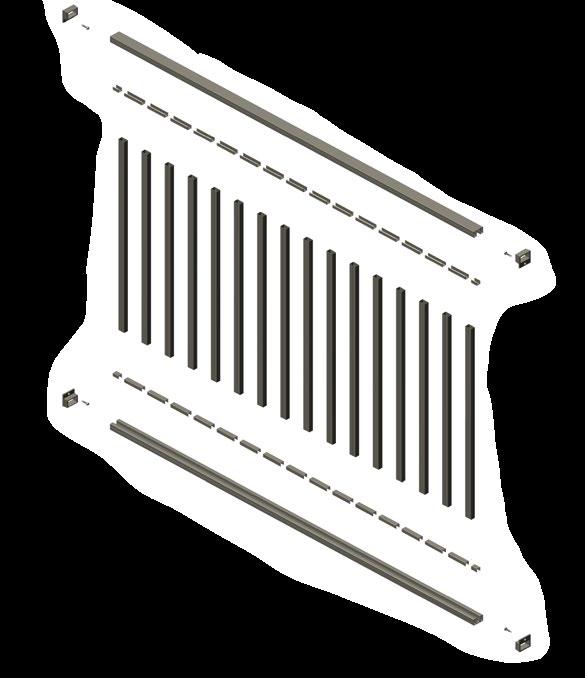

Zaunpaneel zerlegt

mm m

ALU- QUERLATTEN Seitenprofile

.00

mm mm 0 0 0 . 3a. 30 a c c 0

0 .3

ZAUNPANEEL ABMESSUNG ZAUNPANEEL ABMESSUNG Seitenansicht Seitenansicht

ABMESSUNG ZAUNPANEEL ABMESSUNG Ansicht vonvon oben Ansicht oben

Ansicht von oben

Achsabstand = 2040 mm Pfostenlichte = 2000 mm

1818

Seitenansicht

inkl.inkl. MontageMontageschrauben schrauben

inkl. Montageschrauben

ZAUNPFOSTEN

anthrazit

silber

LM Tor & Zaun

grün

Verzinkt und beschichtet, Rechteckprofil 60 x 40 mm.

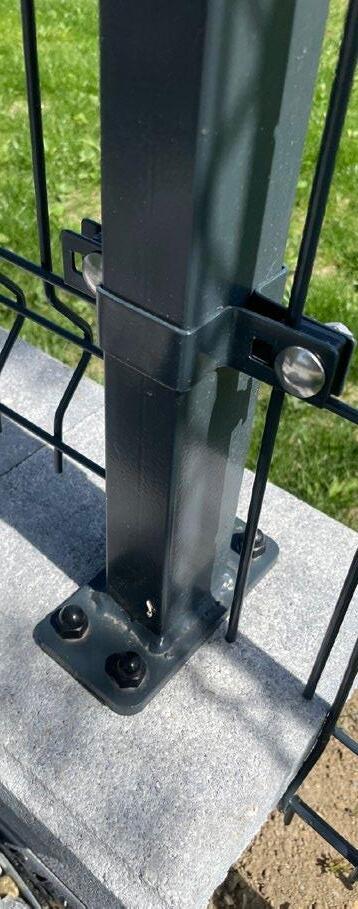

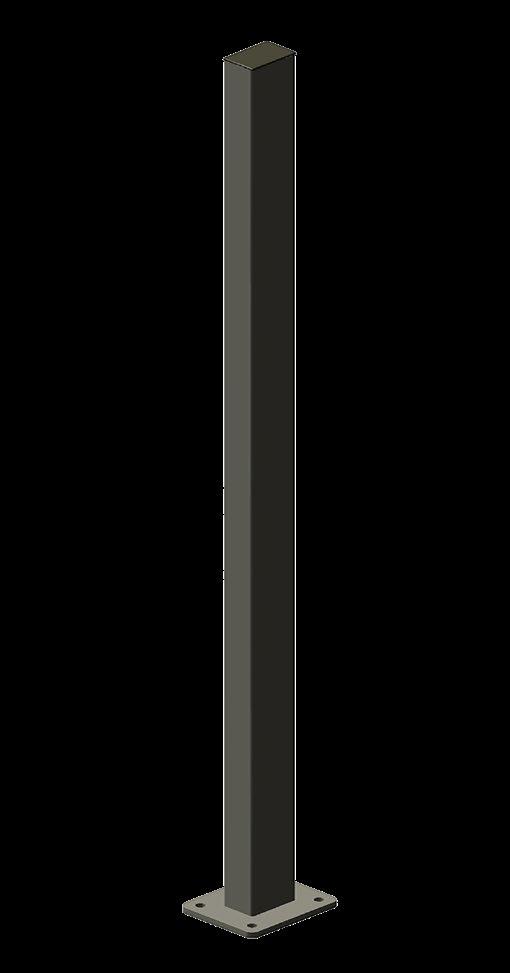

Pfosten mit Dübelgrundplatte

Höhe: 1.700 mm.

Höhe: 2.100 mm

Zaunpfosten aus verzinktem Stahlprofil 60 x 40 x 1.700 mm (T x B x H) pulverbeschichtet (bis 1.700 mm).

Mit geschweißter Vierlochgrundplatte, pulverbeschichtet.

Grundplatte Dicke 8 mm, 70 x 140 mm.

bis max. 160 cm Zaunhöhe gedübelt, darüber verklebt

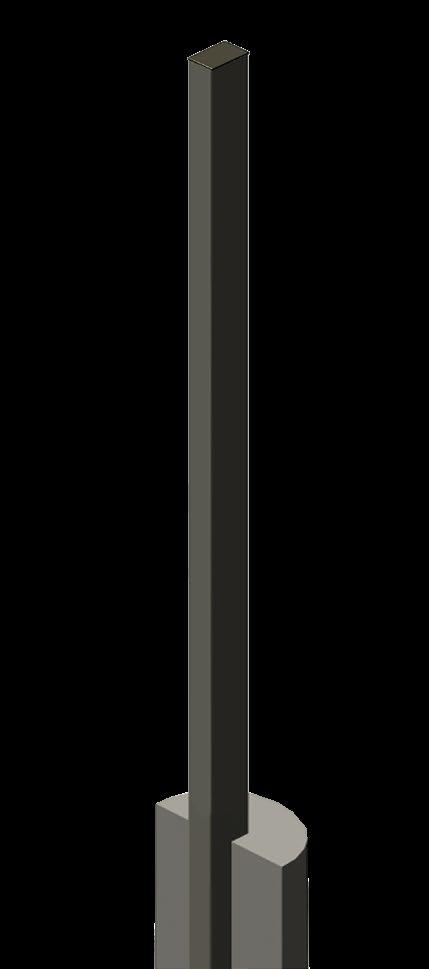

Pfosten zum Einbetonieren

Höhe: 1.500 mm, 2.000 mm, 2.200 mm, 2.400 mm, 2.800 mm.

Zaunpfosten aus verzinktem Stahlprofil 60 x 40 mm, pulverbeschichtet.

für Zaunhöhe

Pfosten zum Einbetonieren

Zaunhöhe

Gittermattenhöhe

Pfosten Dübelgrundplatten

bis 1.000 mm

1.500 mm

1.100 mm

1.030 mm

1.700 mm

bis 1.200 mm

2.000 mm

1.300 mm

1.230 mm

1.700 mm

bis 1.400 mm

2.200 mm

1.400 mm

1.430 mm

1.700 mm

bis 1.600 mm

2.400 mm

1.700 mm

1.630 mm

1.700 mm

bis 1.800 mm

2.800 mm

1.900 mm

1.830 mm

2.100 mm

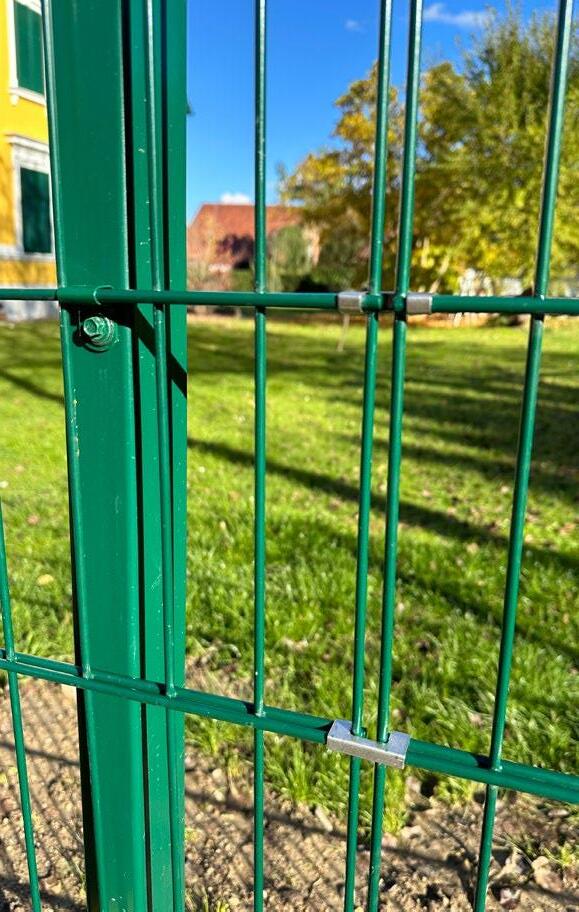

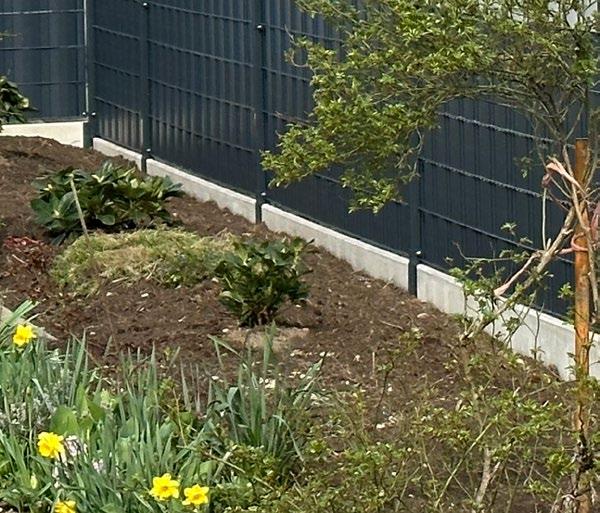

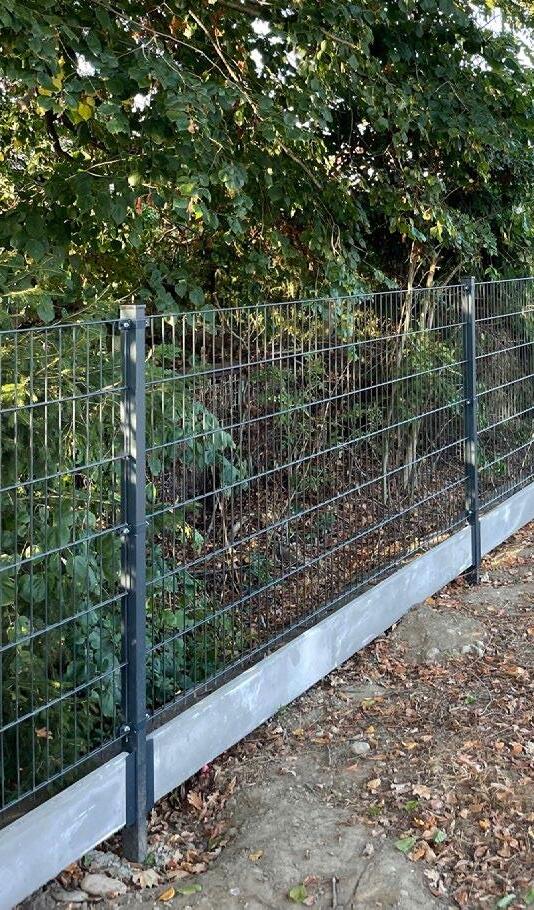

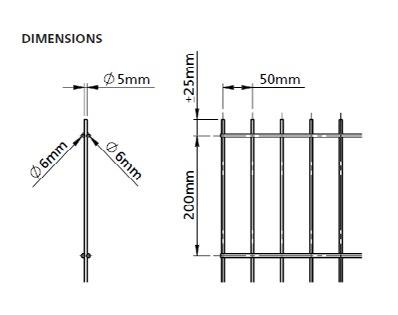

LM Tor & Zaun Doppelstabmatten 8 /6 / 8 mm

Doppelstabmatten 6 /5 / 6 mm

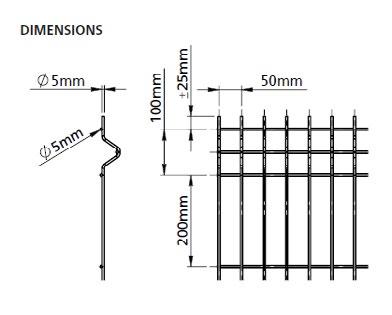

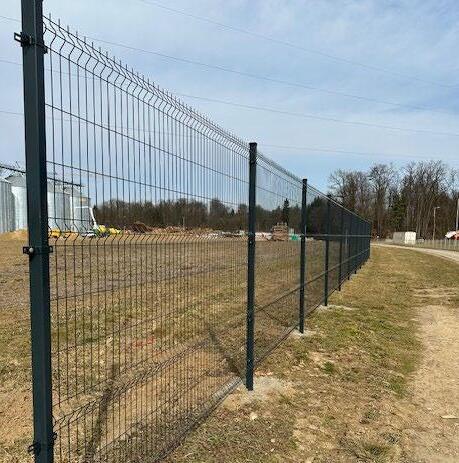

3D oder Knickgittermatte 4/4 mm

3D oder Knickgittermatte 5/5 mm

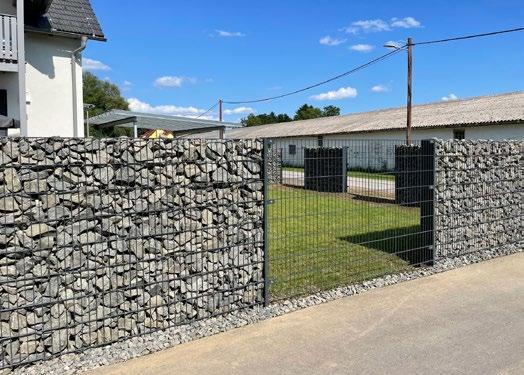

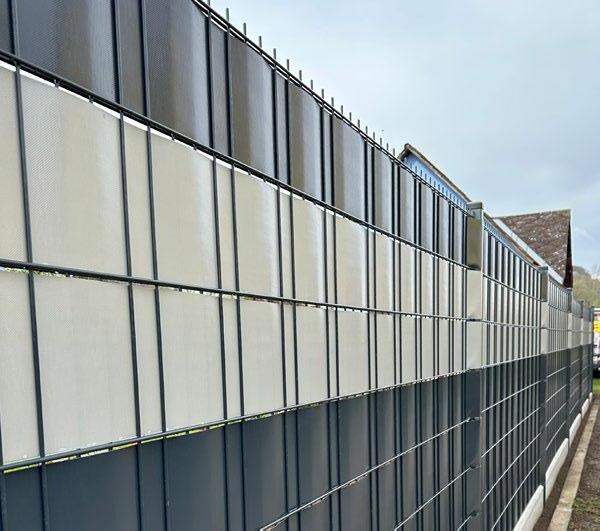

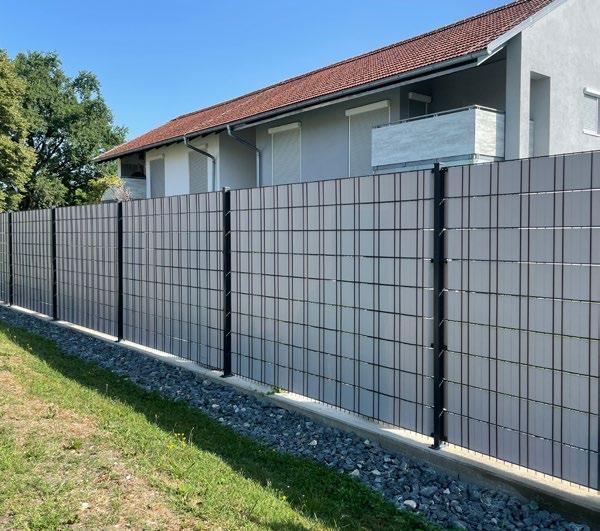

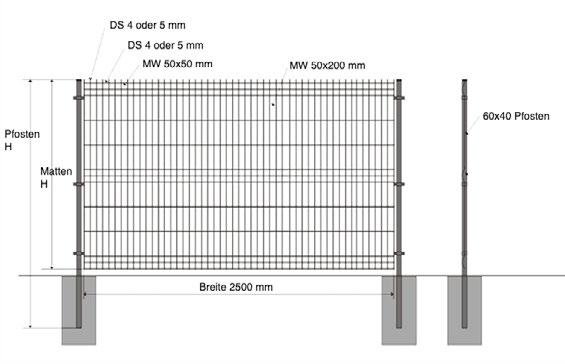

GITTERZÄUNE GITTERZÄUNE &&STEINGABIONEN STEINGABIONEN &GITTERZÄUNE STEINGABIONEN

LM Tor & Zaun

Doppelstabmatten 6 /5 //5 6/ mm ; 3D / Knickmatten 4 oder 5 mm Doppelstabmatten Doppelstabmatten 66 /5 / 66 mm mm ; 3D ;Matten 3D Matten Matten // Knickmatten Knickmatten 4 oder 4 oder 5 mm 5 mm Elementbreite: 2,51 m. Elementbreite: Elementbreite: 2,51 2,51 m.m. Unsere Gitterzäune und Gabionen sind verzinkt und beschichtet. Unsere Unsere Gitterzäune Gitterzäune und und Gabionen Gabionen sind sind verzinkt verzinkt und und beschichtet. beschichtet. Gitterstabmatten / 3D-Gittermatten und Gabionen sind sehr stabil und langlebig Gitterstabmatten Gitterstabmatten // 3D-Gittermatten 3D-Gittermatten und und Gabionen Gabionen sind sind sehr sehr stabil stabil und und langlebig langlebig in vielen verschiedenen Höhen erhältlich in in vielen vielen verschiedenen verschiedenen Höhen Höhen erhältlich erhältlich auch für Hanglagen geeignet auch auch fürfür Hanglagen Hanglagen geeignet geeignet das gesamte benötigte Zubehör ist bei uns erhältlich das das gesamte gesamte benötigte benötigte Zubehör Zubehör istist bei bei uns uns erhältlich erhältlich

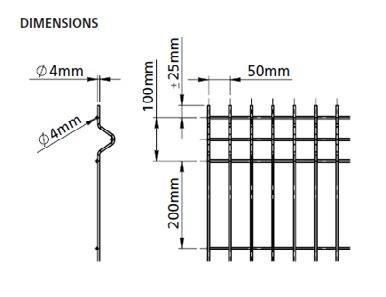

3D MATTEN

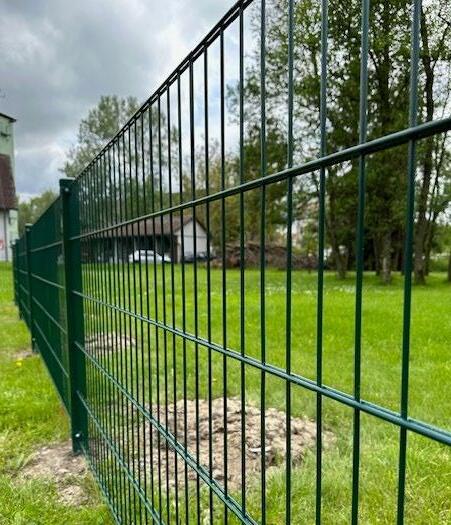

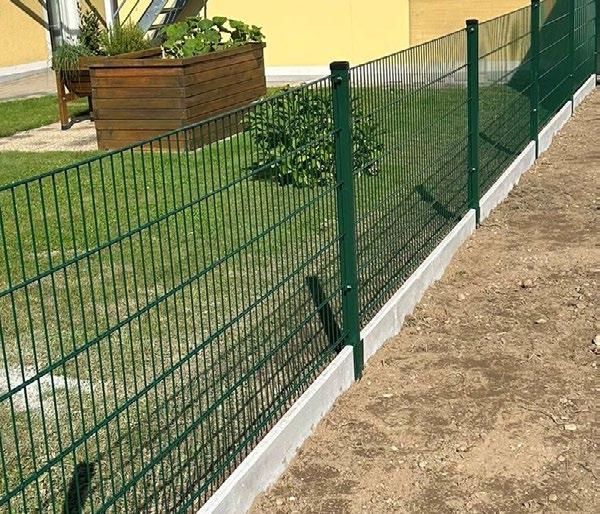

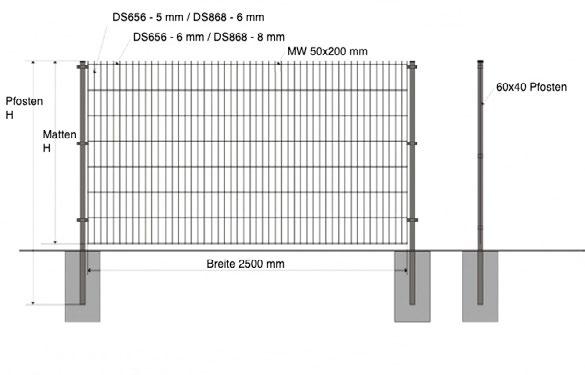

DOPPELSTABMATTEN

3D 3DMATTEN MATTEN

DOPPELSTABMATTEN DOPPELSTABMATTEN

Mattenbreite 2510 mm

Mattenhöhe

Mattenbreite

Mattenbreite 2510 mm

4/4 mm

5/5 mm

Mattenhöhe

Mattenbreite

6/5/6

8/6/8

PfostenPfostenhöhe höhe

PaneelPaneel830 mm breite breite

Paneel2.510Paneelmm höhe höhe

grün

2.500 2.500 mm mm 1.030 mm

1030 mm mm 2.5101030 mm

grün

verzinkt

PaneelPaneel1.030 mm breite breite

Paneel2.510Paneelmm höhe höhe

grün

2.500 2.500 mm mm 1.230 mm

1.030 mm mm 2.5101.030 mm

grün

1.500 1.500 mm mm

2.500 2.500 mm mm 1.530 mm

1.230 mm mm 2.5101.230 mm

grün

2.000 2.000 mm mm

2.500 2.500 mm mm 1.230 mm

1.230 mm mm 2.5101.230 mm

grün

verzinkt

2.500 2.500 mm mm 1.730 mm

1530 mm mm 2.5101530 mm

2.200 2.200 mm mm

2.500 2.500 mm mm 1.430 mm

1.430 mm mm 2.5101.430 mm

grün

verzinkt

2.500 2.500 mm mm 2.030 mm

1.730 mm mm 2.5101.730 mm

2.400 2.400 mm mm

2.500 2.500 mm mm 1.630 mm

1.630 mm mm 2.5101.630 mm

grün

verzinkt

2.500 2.500 mm mm 1.830 mm

1.830 mm mm 2.5101.830 mm

grün

2.030 mm

2.510 mm

anthrazit

anthrazit anthrazit

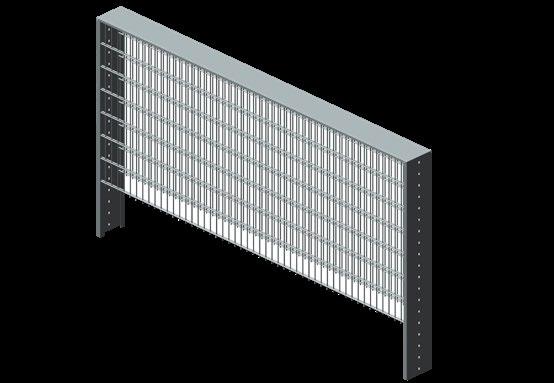

STEINGABIONEN STEINGABIONEN&&ZUBEHÖR ZUBEHÖR

anthrazit

PfostenPfostenhöhe höhe 1.500 1.500 mm mm anthrazit

anthrazit anthrazitgrün grün verzinkt

2.000 2.000 mm mm anthrazit

anthrazit anthrazitgrün grün verzinkt

2.200 2.200 mm mm anthrazit

anthrazit anthrazitgrün grün verzinkt

2.400 2.400 mm mm anthrazit

anthrazit anthrazit verzinkt

2.800 2.800 mm mm

anthrazit anthrazit

anthrazit

Erforderliche Pfostenlänge und Zubehör abhängig von der Zaunhöhe - für Gittermatten Pfosten zum Pfostenlänge mit Klemmschellen Endloshalter Endlosverbinder Endlosverbinder Zaunhöhe Seitenteile Seitenteile 2 2Stk. Stk./ für /Packung, Packung,pulverbeschichtet, pulverbeschichtet,Bodenplatte Bodenplatteverzinkt, verzinkt,unbedingt unbedingtvorgegebene vorgegebene für Zaunhöhe Einbetonieren Dübelgrundplatten je Säule Stk. je Säule Stk. je Matte 2D DSM je Matte 3D-Knick

Verbindungshaken Verbindungshaken einhalten. einhalten. Montage Montage auf auf Betonsockel Betonsockel max. max. Höhe Höhe 1.430 1.430 mm mm Seitenteile Seitenteile // aufgedübelt aufgedübelt

bis 1.000 mmkürzen 1.500 mm unten unten kürzen

bis 1.000 mm

1.700 mm

bis 1.200 mm

2.000 mm

bis 1.200 mm

1.700 mm

bis 1.400 mm

2.200 mm

bis 1.400 mm

1.700 mm

bis 1.600 mm

2.400 mm

bis 1.600 mm

1.700 mm

bis 1.800 mm

2.800 mm

bis 1.800 mm

2.100 mm

bis 2.000 mm

2.800 mm

2222

MONTAGEVARIANTEN BEI GITTERMATTEN

LM Tor & Zaun

Montagevariante Waagrecht mit Schellen und Matte zwischen den Säulen Klemmschellen Materialbedarf Halter pro Säule Höhe

Stk.

1.030 mm

1.230 mm

1.430 mm

1.630 mm

1.830 mm

2.000 mm

für Doppelstabmatten, 3D- bzw. Knickgittermatten

Klemmschelle - Eck

Klemmschelle - End

Klemmschelle - Mitte

Anschlusswinkel, Maueranschluss

LM Tor & Zaun

MONTAGEVARIANTEN BEI GITTERMATTEN

Montagevariante endlos schrägbau od. waagrecht Matte vor den Säulen montiert Materialbedarf Halter und Verbinder Höhe

Halter Stk./Säule

Endlosverbinder Stk./2D DSM-Matte

Endlosverbinder Stk./3D Knickgitter-Matte

830 mm

1.030 mm

1.230 mm

1.430 mm

1.630 mm

1.830 mm

2.030 mm

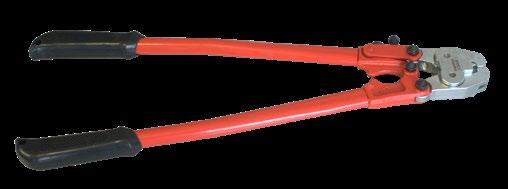

Zum Ausleihen: Zange für 3D Knickgittermattenverbinder

Endlosverbinder für 3D Knickgittermatten

Endlosverbinder für Doppelstabgittermatten 2D

Doppelstabmattenhalter endlos

Knickgittermattenhalter 3D endlos

Abdeckkappe Kunststoff

Selbstbohrschrauben verzinkt 4,8x19, 6,3x19mm, 6,3x38mm, anthrazit u. grün 4,8x19mm

SICHTSCHUTZFOLIE AUF ROLLE

UV beständig, gewebeverstärkt

Länge 40 od. 65 m, Höhe 19 cm

Befestigungsclips

anthrazit

silber

LM Tor & Zaun

grün

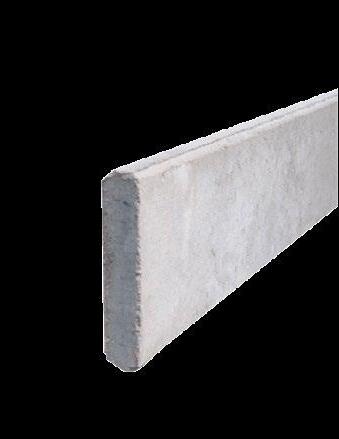

BETONSOCKELBRETTER FÜR GITTERMATTENZÄUNE, FEINBLECHPANEELE UND ALU-ZAUN

Betonsockelbrett hell oder dunkel, Länge 2.490 mm, Dicke 40 mm, Höhe 200 mm

Betonsockelbretthalter 2 Stück / Set anthrazit

silber

grün

GABIONEN

LM Tor & Zaun

anthrazit

Unsere Gabionen sind verzinkt und beschichtet. Gabionen sind sehr stabil und langlebig. In vielen verschiedenen Höhen erhältlich. Abgestufte Gabionen in Hanglagen möglich. Zubehör ebenfalls erhältlich.

Gabionenlänge

2.520 mm

Gabionenbreite

Die Gabionen können bis zu einer Pfostenhöhe von 1430 mm mit Dübelplatten aufein Fundament montiert werden. Über einer Höhe von 1430 mm müssen die Seitenteile aus Sicherheitsgründen einbetoniert werden. (max. Gabionenhöhe 1.830 mm).

Gabionenhöhen aufgedübelt

Gabionenhöhe = Gittermattenhöhe

Seitenteile 2 Stk./Pkg.

1.030 mm

1.500 mm

1.230 mm

1.500 mm

1.430 mm

1.700 mm

1.630 mm

1.900 mm

1.830 mm

2.100 mm

200 mm

Gabionenhöhe = Gittermattenhöhe 2 Stück Seitenteile je Packung

Dübelplatte bis max 1,43 m Höhe

5 Distanzhalter pro waagrechtem Doppelstab

Abdeckung

LM Tor & Zaun

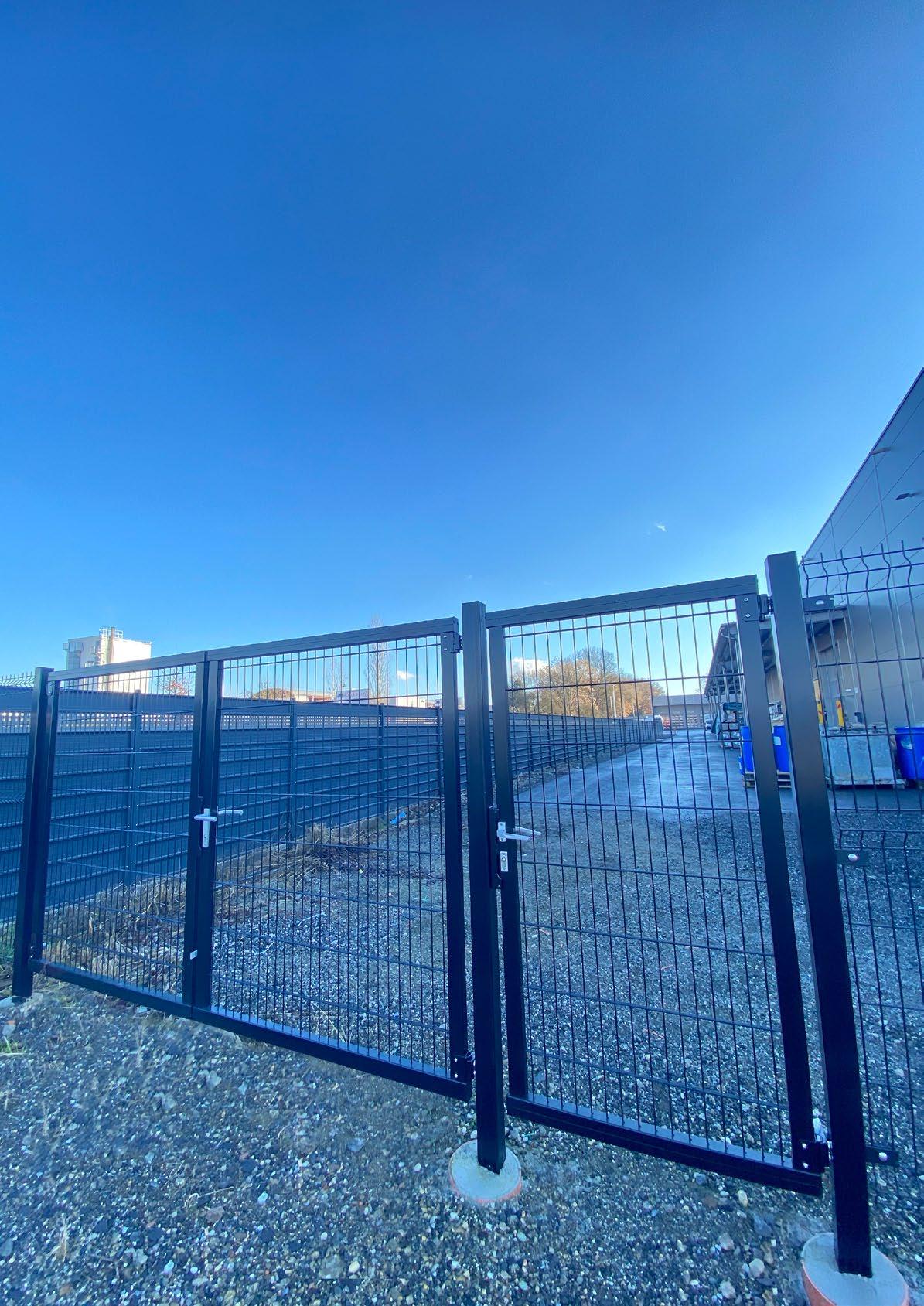

GEHTÜR UND DREHTOR AUS GITTERZAUN

LM Tor & Zaun anthrazit

silber

grün

Unsere Gehtüren und Drehtore aus Gitterzaun sind feuerverzinkt. Hochwertige Komponenten und eine robuste Bauweise sorgen für Langlebigkeit. Eine praktische Lösung zu einem überzeugenden Preis-Leistungs-Verhältnis.

Gitterzaun-Gehtür

ohne Pfosten

Gitterzaun-Drehtor

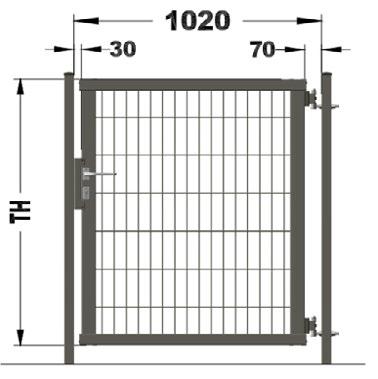

Gehtüren mit Alu-Rahmen. Rahmenbreite: 920 mm. Pfostenlichte: 1.020 mm. Füllung Doppelstabmatten. Inkl. Drückergarnitur. In 6 verschiedenen Höhen verfügbar. Ohne Zaunpfosten. (Pfosten auf Seite 21)

Rahmenhöhen

1.000 mm 1.200 mm 1.400 mm 1.600 mm 1.800 mm 2.000 mm

inkl. Pfosten

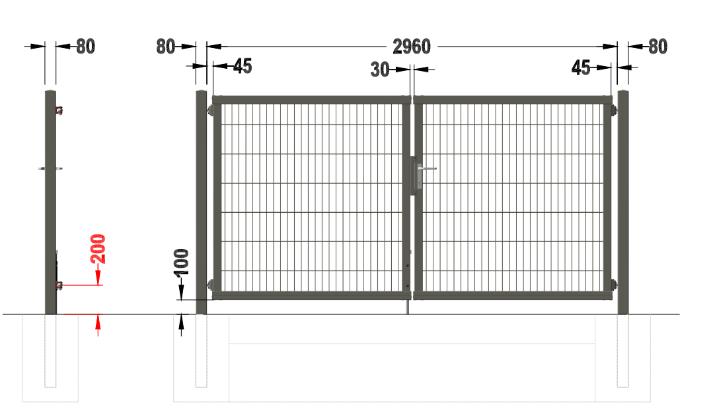

Drehtor 2-flügelig mit Alu-Rahmen. Torbreite inkl. Pfosten: 3.120 mm. Pfostenlichte: 2.960 mm. Füllung Doppelstabmatten. Inklusive 2 Stahlpfosten, 80 x 80 m mit Überlänge zum Einbetonieren. Inklusive Drückergarnitur In 6 verschiedenen Höhen verfügbar.

Rahmenhöhen

1.000 mm 1.200 mm 1.400 mm 1.600 mm 1.800 mm 2.000 mm

EINZELTEILE FÜR MONTAGE EAN

Bezeichnung

Montage zwischen den Säulen Doppelstabmatten 2D und Knickgittermatten 3D 9010622001492

Klemmschelle MITTE 60/40 anthrazit, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

2400000579038

Klemmschelle MITTE 60/40 anthrazit, für Doppelstabmatten 8/6/8

2400000579007 2400000559658

Klemmschelle MITTE 60/40 verzinkt, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten Klemmschelle MITTE 60/40 verzinkt, für Doppelstabmatten 8/6/8

9010622038481

Klemmschelle MITTE 60/40 grün, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

9010622001515

Klemmschelle ECK 60/40 anthrazit, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

2400000579014

Klemmschelle ECK 60/40 anthrazit, für Doppelstabmatten 8/6/8

2400000578987

Klemmschelle ECK 60/40 verzinkt, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

2400000559627

Klemmschelle ECK 60/40 verzinkt, für Doppelstabmatten 8/6/8

9010622038498

Klemmschelle ECK 60/40 grün, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

9010622001539

Klemmschelle END 60/40 anthrazit, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

EAN

LM Tor & Zaun

Bezeichnung

Sichtschutzfolie 4260288610476

Sichtschutzfolie B19cmxL65m, anthrazit

4260288610957

Sichtschutzfolie B19cmxL65m, silber

4260288610582

Sichtschutzfolie B19cmxL65m,grün

4260288616683

Sichtschutzfolie B19cmxL40m, anthrazit (läuft aus)

4260288616690

Sichtschutzfolie B19cmxL40m, silber (läuft aus)

4260288616706

Sichtschutzfolie B19cmxL40m,grün (läuft aus)

4260288610179

Befestigungsclips für Sichtschutzfolie, anthrazit / 25 Stk

4260288613330

Befestigungsclips für Sichtschutzfolie, silber / 25 Stk

4260288610162

Befestigungsclips für Sichtschutzfolie,grün / 25 Stk

Schrauben 9010622037347

Selbstbohrschrauben SK 6,3x38mm, verzinkt/ 50 Stk.

2400000562979

Selbstbohrschrauben SK 6,3x38mm, verzinkt/ 10 Stk.

2400000624653

Selbstbohrschrauben SK 6,3x19 mm, verzinkt / 50 Stk.

2400000624615

Selbstbohrschrauben SK 6,3x19 mm, verzinkt / 10 Stk.

2400000624660

Selbstbohrschrauben SK 4,8x19 mm, verzinkt / 50 Stk

2400000624622

Selbstbohrschrauben SK 4,8x19 mm, verzinkt / 10 Stk

2400000624639

Selbstbohrschrauben SK 4,8x19 mm, anthrazit / 50 Stk

2400000579021

Klemmschelle END 60/40 anthrazit, für Doppelstabmatten 8/6/8

2400000624592

Selbstbohrschrauben SK 4,8x19 mm, anthrazit / 10 Stk

2400000578994

Klemmschelle END 60/40 verzinkt, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

2400000624646

Selbstbohrschrauben SK 4,8x19 mm, grün / 50 Stk

2400000559641

Klemmschelle END 60/40 verzinkt, für Doppelstabmatten 8/6/8

2400000624608

Selbstbohrschrauben SK 4,8x19 mm, grün / 10 Stk

9010622001591

Schraubenpaket für Feinblech Zaunfeld 10 Stk/ 6,3x13mm

9010622001607

Schraubenpaket für Alu Zaunfeld 10 Stk/ 3,9x16mm

9010622037316

Schutzkappen für Schlaganker M8/SW13, schwarz / 25 Stk.

2400000562962

Schutzkappen für Schlaganker M8/SW13, schwarz / 5 Stk.

2400000561477

Schutzkappen für Schlaganker M10/SW17, schwarz / 25 Stk.

2400000562955

Schutzkappen für Schlaganker M10/SW17, schwarz / 5 Stk.

9010622037385

Schutzkappe für Blechschrauben 6/15mm, schwarz / 10 Stk.

9010622037323

Betonanker verz. 8/80mm für Pfosten mit Dübelplatte / 50 Stk.

9010622001041

Betonanker verz. 8/80mm für Pfosten mit Dübelplatte / 4 Stück

9010622038504

Klemmschelle END 60/40 grün, für Doppelstabmatten 6/5/6 und 3D Knickgittermatten

Endlosmontage Doppelstabmatten 2D 9010622038900

Doppelstabmattenhalter 6/5/6 endlos, anthrazit / 25 Stk.

9010622038894

Doppelstabmattenhalter 6/5/6 endlos, grün / 25 Stk.

2400000578956

Doppelstabmattenhalter 6/5/6 endlos, verzinkt / 25 Stück

2400000578963

Doppelstabmattenhalter 8/6/8 endlos, anthrazit / 25 Stück

2400000559573

Doppelstabmattenhalter 8/6/8 endlos, verzinkt / 25 Stück

9010622037392

Endlosverbinder für Doppelstabmatten 6/5/6mm, edelstahl / 50 Stk.

2400000645849

Endlosverbinder für Doppelstabmatten 6/5/6mm, edelstahl / 10 Stk.

2400000559542

Endlosverbinder für Doppelstabmatten 8/6/8mm, edelstahl / 50 Stk.

2400000645863

Endlosverbinder für Doppelstabmatten 8/6/8mm, edelstahl / 10 Stk.

Endlosmontage Knickgittermatten 3D

Sockelbretter 9010622001478

Betonsockelbretthalterung, je 2 Stk., anthrazit

9010622001485

Betonsockelbretthalterung, je 2 Stk.,silber

9010622038412

Betonsockelbretthalterung, je 2 Stk.,grün

Lack

9010622038887

3D Knickgittermattenhalter endlos, anthrazit / 25 Stück

2400000563020

Buntlack Set mit Pinsel 125ml, anthrazit

9010622038870

3D Knickgittermattenhalter endlos, grün / 25 Stück

2400000563037

Buntlack Set mit Pinsel 125ml, grün

9010622037408

Endlosverbinder für 3D Knickgittermatten, edelstahl / 100 Stück

9010622002123

Farbspray anthrazit 400ml

2400000645856

Endlosverbinder für 3D Knickgittermatten, edelstahl / 10 Stk.

9010622002130

Farbspray silber 400ml

2400000455165

Leihzange - Endlosverbinder für 3D Knickgittermatten, Presszange

9010622038603

Farbspray grün 400ml

Gabionen

Pfosten 9010622001584

Abdeckkappe für Pfosten 60/40 Kunststoff schwarz

Wandanschluss

9010622037668

Gabionen Verbindungshaken verzinkt 20cm, 20Stk

9010622037606

Gabionen Dübelplatte, verzinkt, bis 1,43 m Gabionenhöhe

Tore und Türen

9010622001553

Anschlußwinkel anthrazit

9010622001560

Anschlußwinkel silber

9010622038405

Anschlußwinkel grün

9010622002239

Schließzylinder/ Doppelzylinder 27,5mm - 27,5mm für Gittermattengehtüren- & Tore, inkl. 3x Schlüssel

9010622002246

Schließzylinder/Doppelzylinder 35mm - 35mm für Gittermattengehtüren- & Tore, inkl. 3x Schlüssel

LM Tor & Zaun

EINZELTEILE FÜR MONTAGE schwarz

Selbstborhschraube verzinkt 4,8/19mm, 6,3/19mm, 6,3/38mm

Schutzkappe für Betonanker

anthrazit schwarz

Betonanker 8/80mm

grün

Schutzkappe für Schrauben 6 - 15 mm

Selbstbohrschraube anthrazit, grün, 4,8x19mm

Schraubenpaket für Zaunfeld

anthrazit

grün

edelstahl

Endlosverbinder für 3D Knickgittermatten

Endlosverbinder für Doppelstabmatten edelstahl

Doppelstabmattenhalter

3D Knickgittermattenhalter

anthrazit

grün

verzinkt

silber

Klemmschelle - Eck 60-40

Klemmschelle - End 60-40

Klemmschelle - Mitte 60-40

Anschlusswinkel, Maueranschluss

anthrazit

silber

hellgrau

grün

schwarz

Abdeckkappe Kunststoff

Gabionen Dübelplatte verzinkt

Betonsockelbretthalter

Sichtschutzfolie

Gabionen Verbindungshaken verzinkt

Leihzange für 3D Knickgittermattenverbinder

Tore | Zäune | Sichtschutz LM Tor & Zaun

IHR FACHHÄNDLER

UNSEREN PREISRECHNER, WEITERE INFOS UND BILDER ZU PRODUKTEN FINDEN SIE HIER!

Impressum Der vorliegende Katalog wurde mit größtmöglicher Sorgfalt zusammengestellt. Für Irrtümer, Satz- und Druckfehler kann jedoch keine Haftung übernommen werden. Preise und technische Änderungen, auch ohne Verständigung, sind vorbehalten. Herausgeber Lieb Markt GmbH, Birkfelder Straße 40, 8160 Weiz, Druck: Universitätsdruckerei Klampfer Gestaltung: Lieb Markt GmbH

Bilddaten: Holler-Tore GmbH, Ewald Holler, Lieb Markt GmbH

V 281125

info@holler-diy.at www.holler-diy.at
