CENTRO RECREACIONAL POLIDEPORTIVO

universidad privada del norte

chucchucán+muriel

Docentes:

Arq. Wendy Mujica

Arq. Yonathan Cabanillas

Jharetd Marcell Chucchucán Sotelo

Leslie Murriel Boñon

Estudiantes: Curso :

Arquitectura y Urbanismo

arquitectura y urbanismo Upn 2023 Portafolio Arquitectonico Arquitectura y Urbanismo 2023

Introducción

El proyecto que se presentara a continuación proviene de un analisis urbano el cual permitio dar con una problematica existente la cual este proyecto pretende dar solución mediante un proyecto arquitectonico.

Índice A

Diagnostico Urbano

Provincia de Jaén

F

Planta General

Fase 05

B

Luvia de Ideas

Fase 01

G

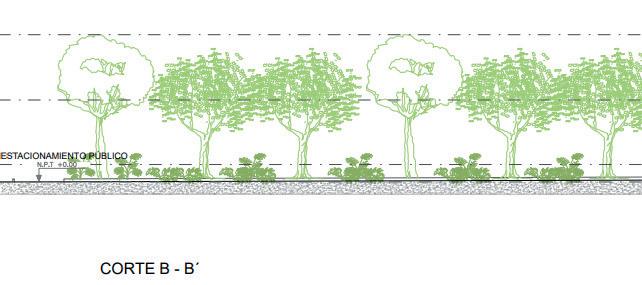

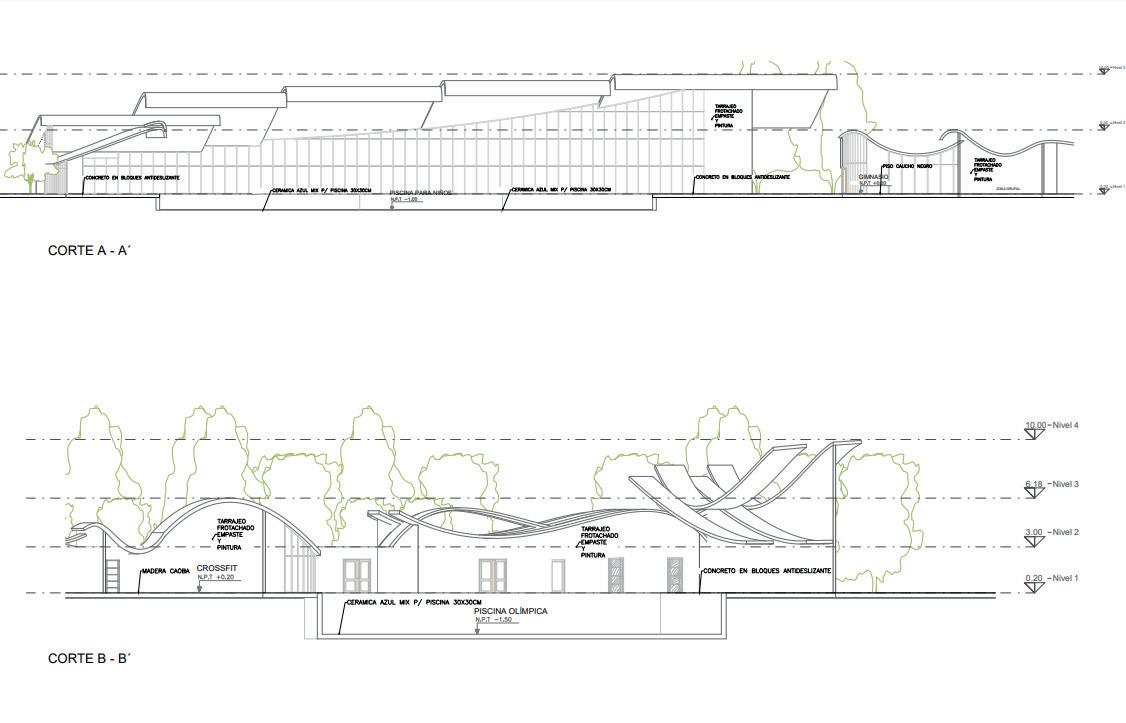

Planta corte y sector

Fase 06

C

Análisis Conceptual

Fase 02

H

Diagnostico Urbano

Fase 07

D

Análisis Formal

Fase 03

H

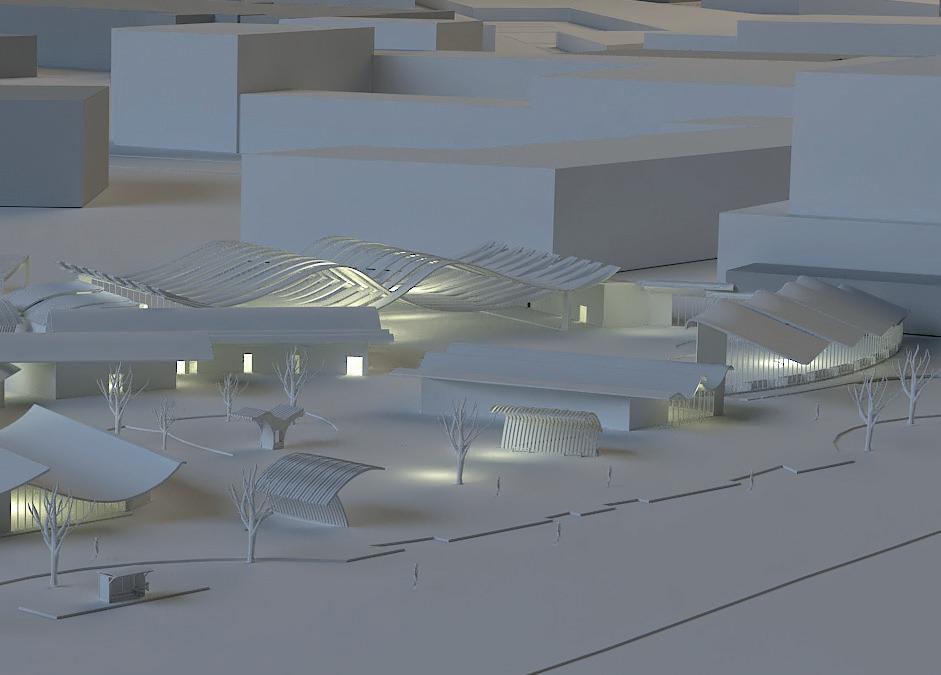

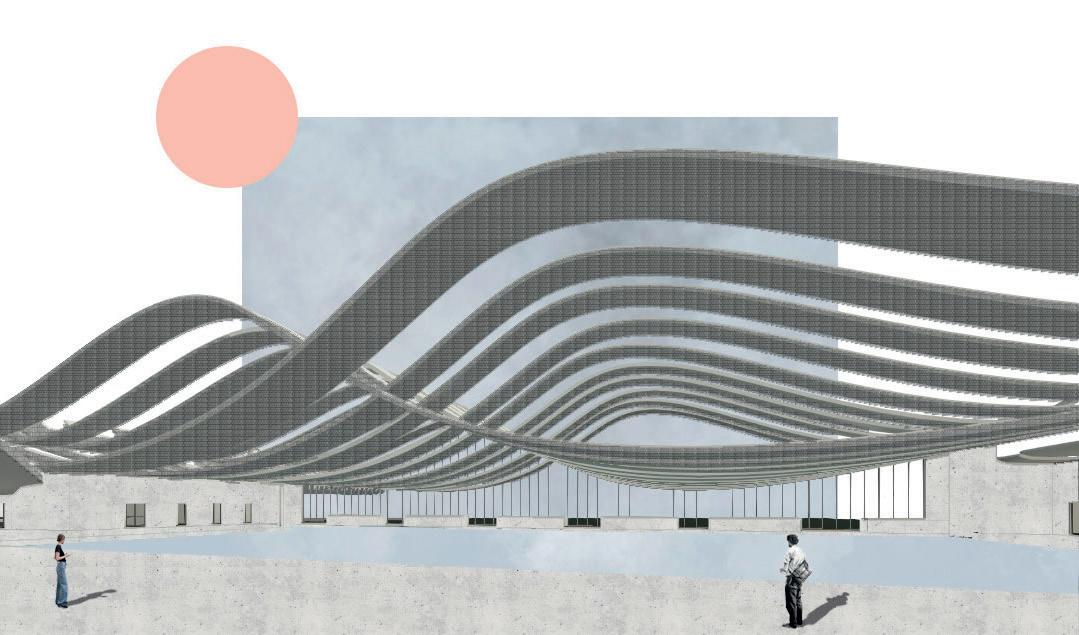

Renders

Fase 08

E

Análisis Espacial

Fase 04

A Diagnostico Urbano Provincia de Jaén

Diagnostico Urbano

Diagnostico Urbano:Provincia de Jaén

Localización: Cajamarca Perú

Arq. y Urbanismo chucchucán+muriel

Población: 198.354

Área: 554.00 Km2

Superficie: 730 m

Latitud: 8° 46´ 28 Sur

Longitud: 85° 50´ 24 Oeste

Objetivo General:

Estudiar los problemas que abarcan en la provincia de Jaén y sus distritos, los cuales nos conlleven a

desarrollar una oferta proyecto arquitectónico, que contribuya a dicha Ciudad.

Específico:

Analizar y definir las carencias que tiene la provincia de Jaén.

Dar solución a los problemas mediante una propuesta arquitectónica sustentable.

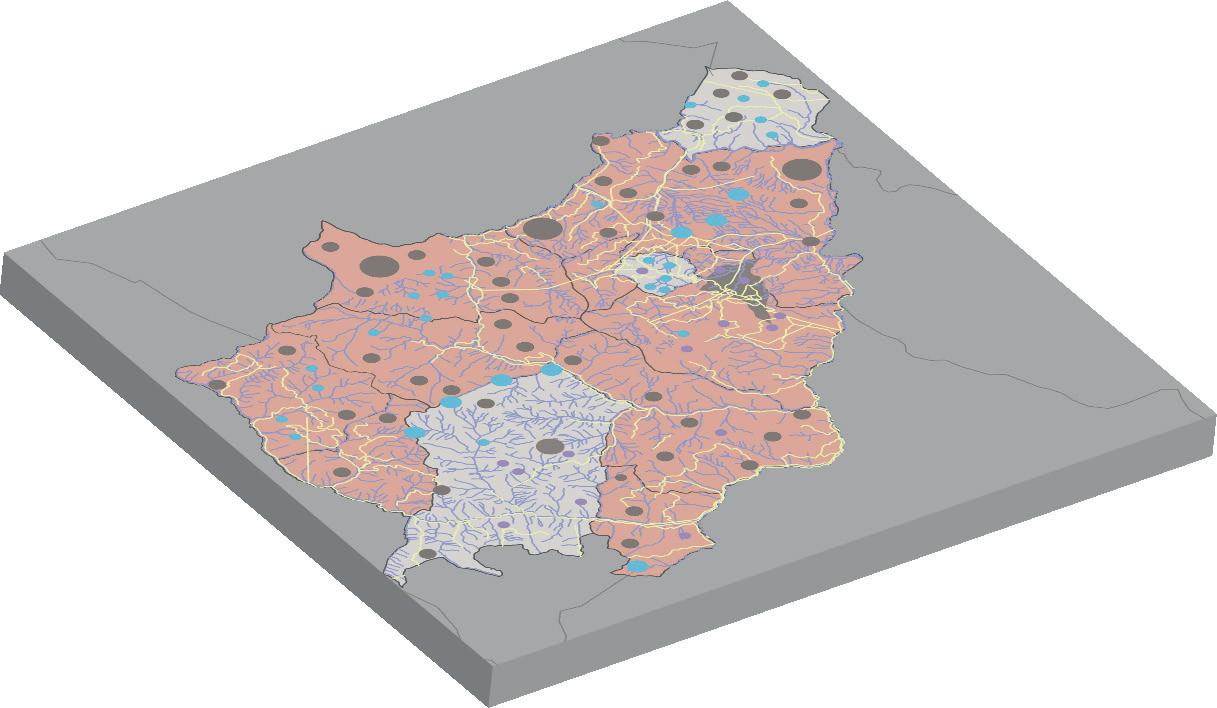

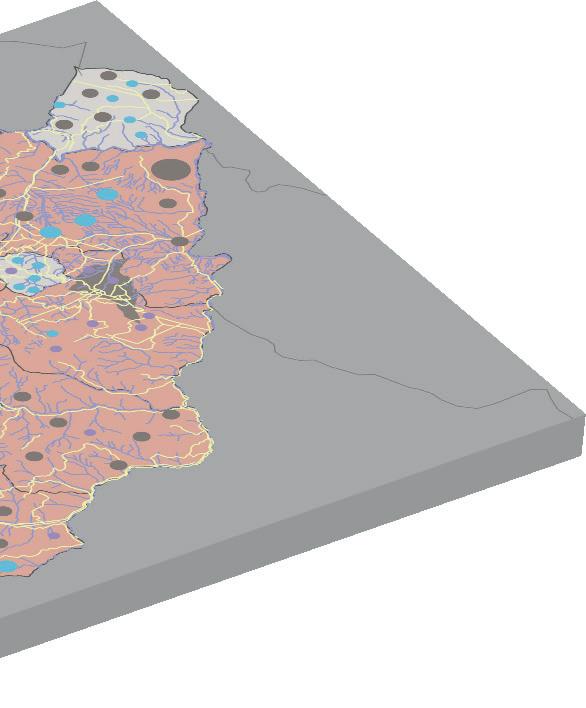

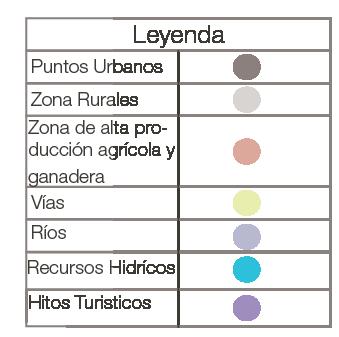

Expansión Urbana

El área urbano en la provincia se concentra en la mayor parte de población Urbana que se concentra en Jaén distrito. Cuenta con terreno favorable agrícola y ganadería.

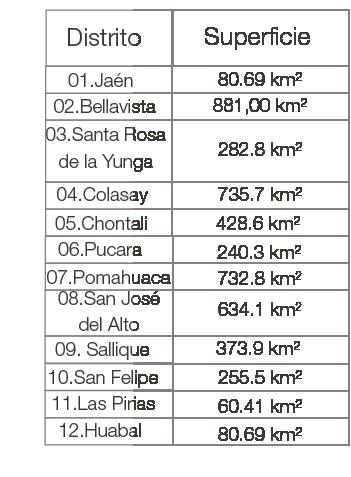

La mayor parte de población rural se encuentra en el distrito de Pomahuaca, con un 16. 25%.

5 7 8 9 10 12

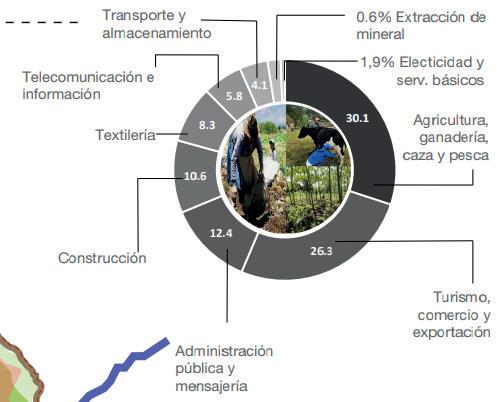

Población Actividades Productivas

Inseguridad

Alto 63%

Bajo 25%

Pobreza Regular 7%

Pobre 65%

Muy pobre 23%

1 2 3 4 6 11

Áreas verdes

Agricultura

Cafe

¿Qué

Diversidad de actividades Economía

Cultura

de ideas

01 Arq. y Urbanismo chucchucán+muriel

B Lluvia

Fase

es Jaén ?

C Análisis Conceptual

Fase 02

Arq. y Urbanismo

chucchucán+muriel

Frase:

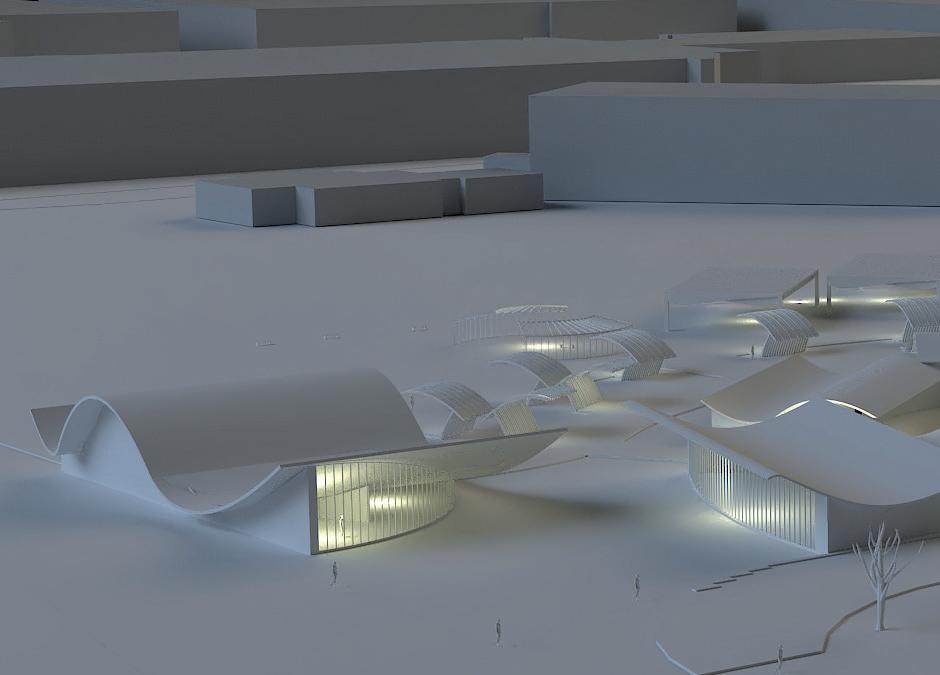

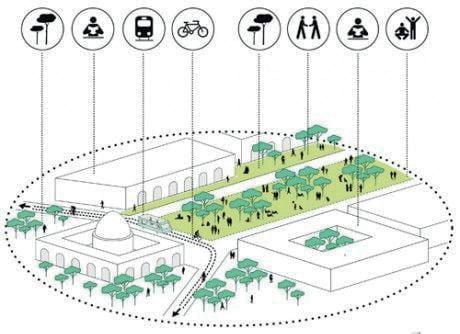

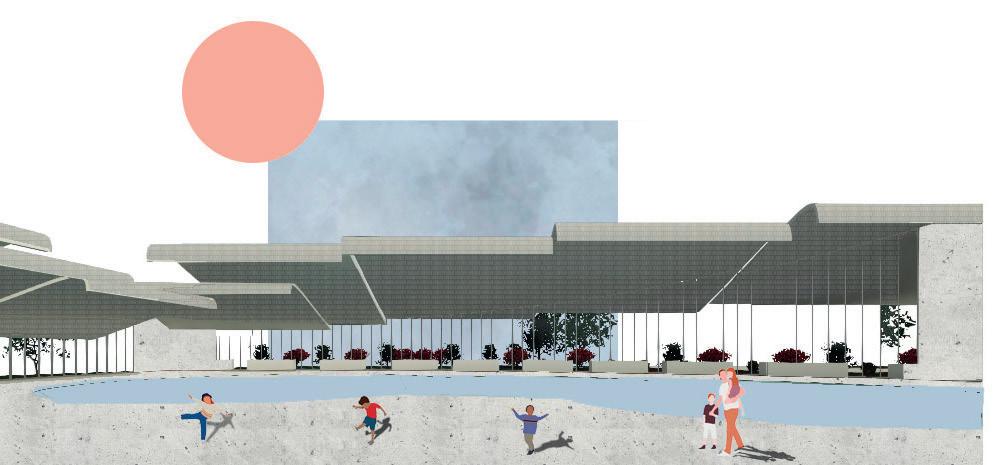

El centro recreacional como catalizador de diversas actividades que propone crear lazos entre el proyecto y el humano que habita el espacio.

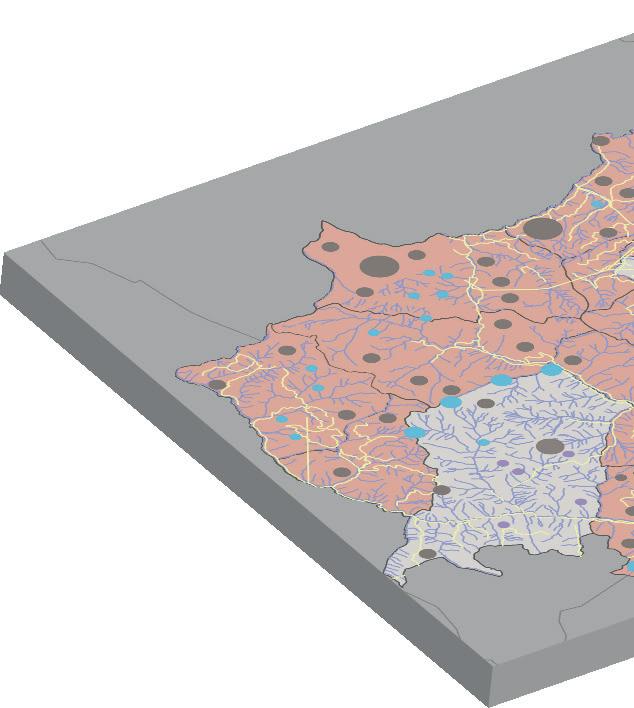

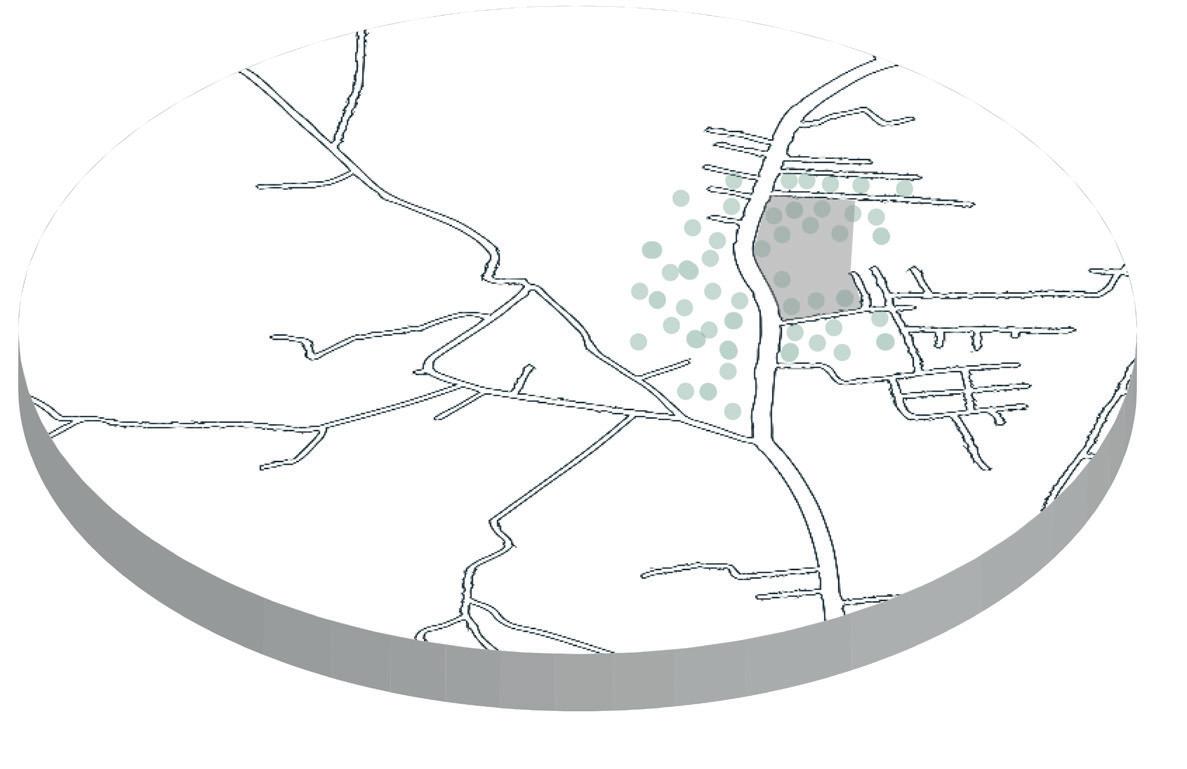

Mapa distrital de Jaén

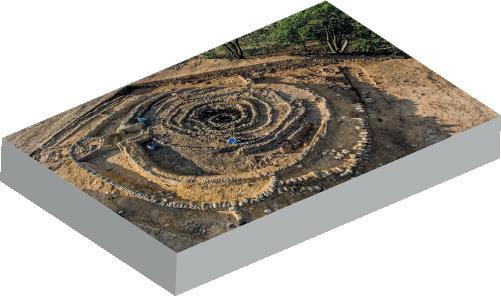

Montegrande

Agricultura Codificación

Codificación

Materialidad:

Diversidad de actividades

Vidrio Madera Concreto Aluminio

Conexión persona/terreno

D

Análisis Formal

Fase 03

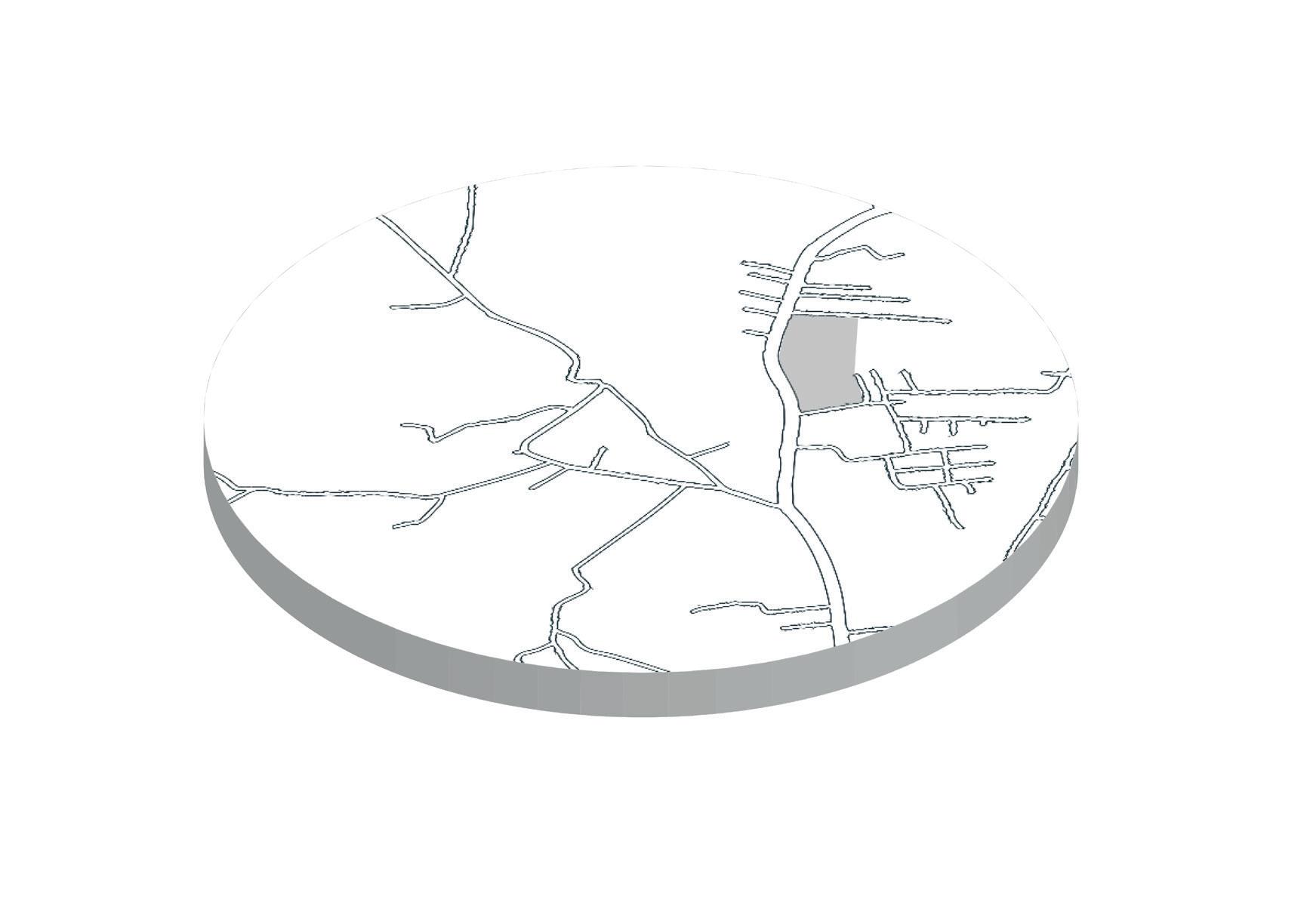

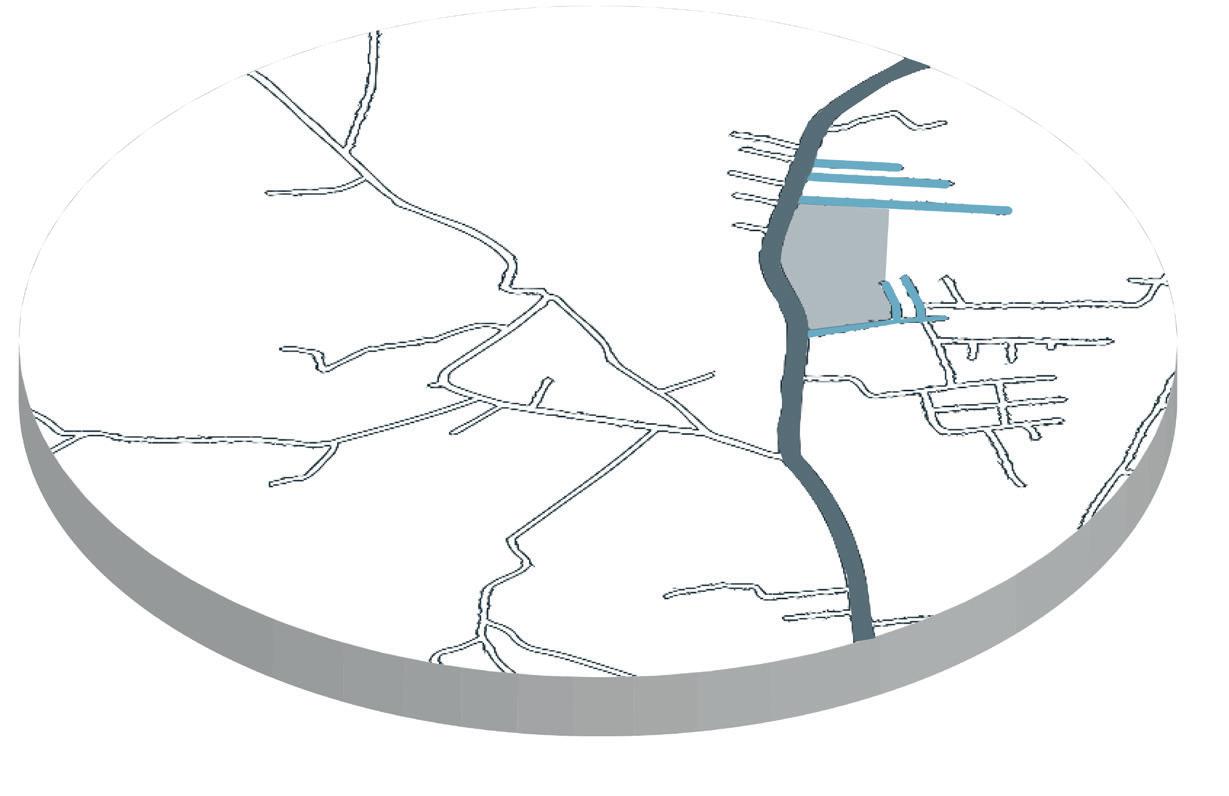

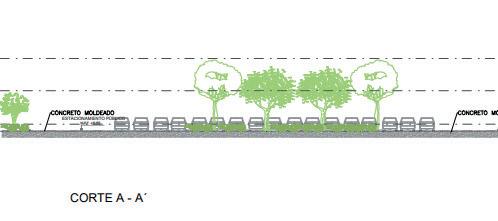

01.VÍAS / ACCESOS

Arq. y Urbanismo

chucchucán+muriel

Terreno

02.PREEXISTENCIAS

Via Principal

Vias Secundarias

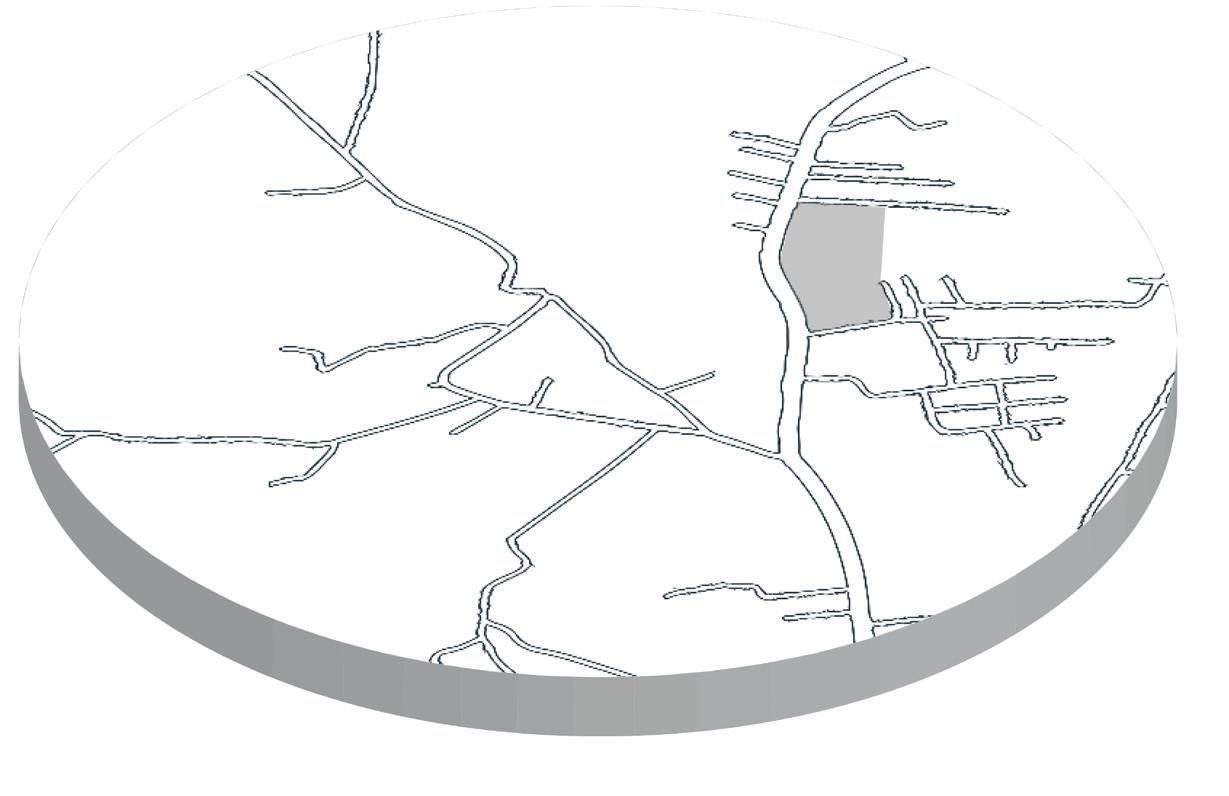

Axonometría de contexto

Terreno

Asoleamiento

Vientos

Terreno

Visuales

Terreno

Arboles/Preexistencias

Hotel/Hospedaje

Restaurantes

Locales Estatales

Parques/Centros Recreativos

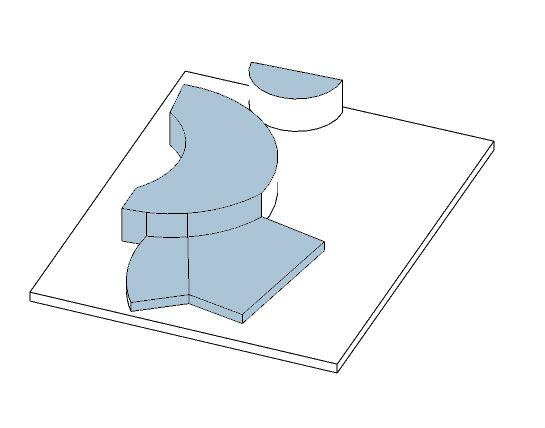

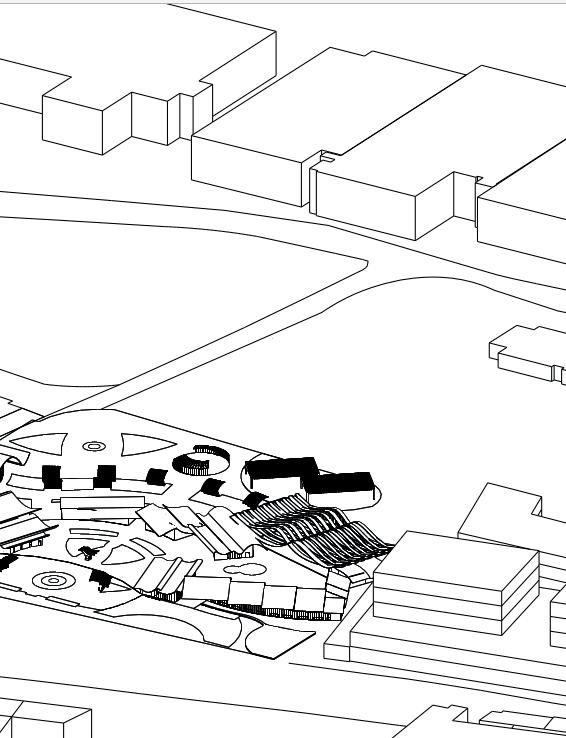

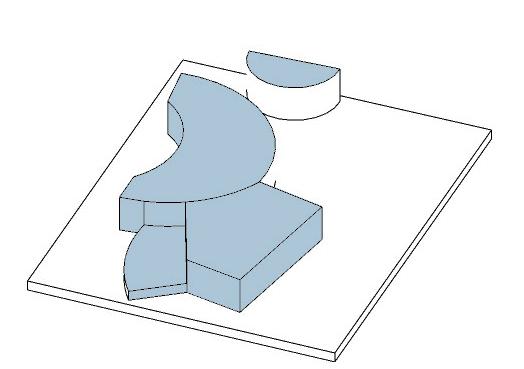

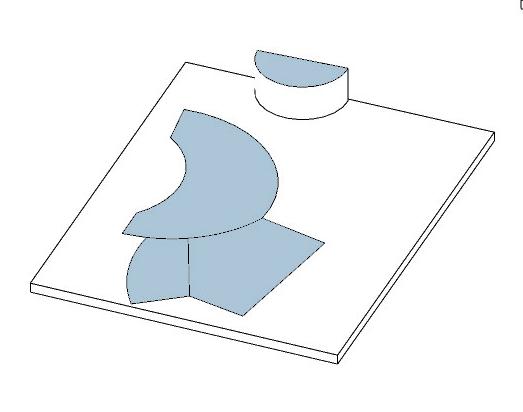

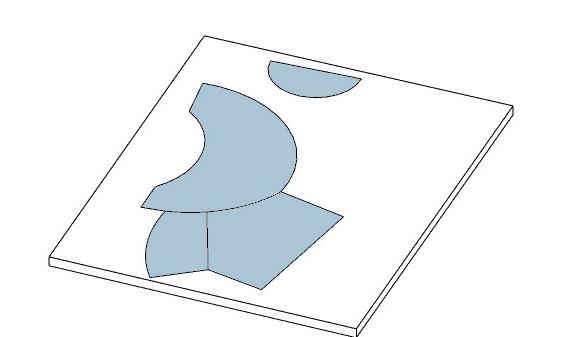

Axonometría de idea rectora

Taller Automotriz Plantas Energeticas

Aeropuerto

Análisis Espacial

Fase 04

Arq. y Urbanismo chucchucán+muriel

Zona cultural

Zona cultural Zona cultural

Zona complementaria

Zona administrtativa Z.A.

Zona de ingreso

Axonometrica General

Zona deportiva

Zona deportiva Zona deportiva

Z.D.

Zona deportiva

E

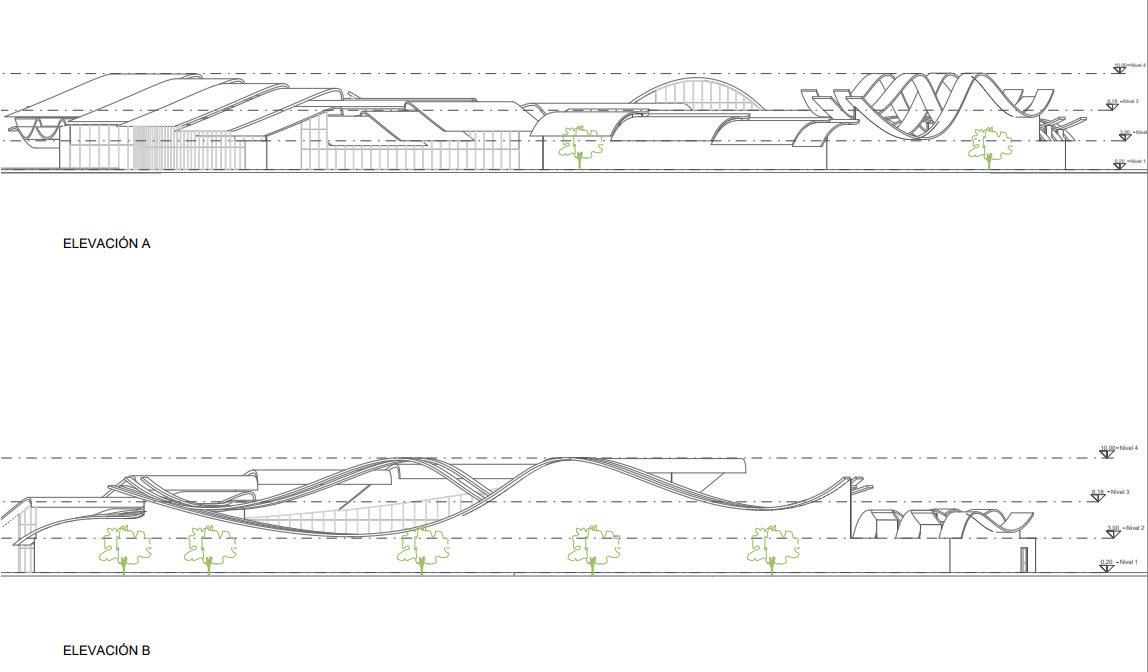

F Planta General Fase 05 Arq. y Urbanismo chucchucán+muriel

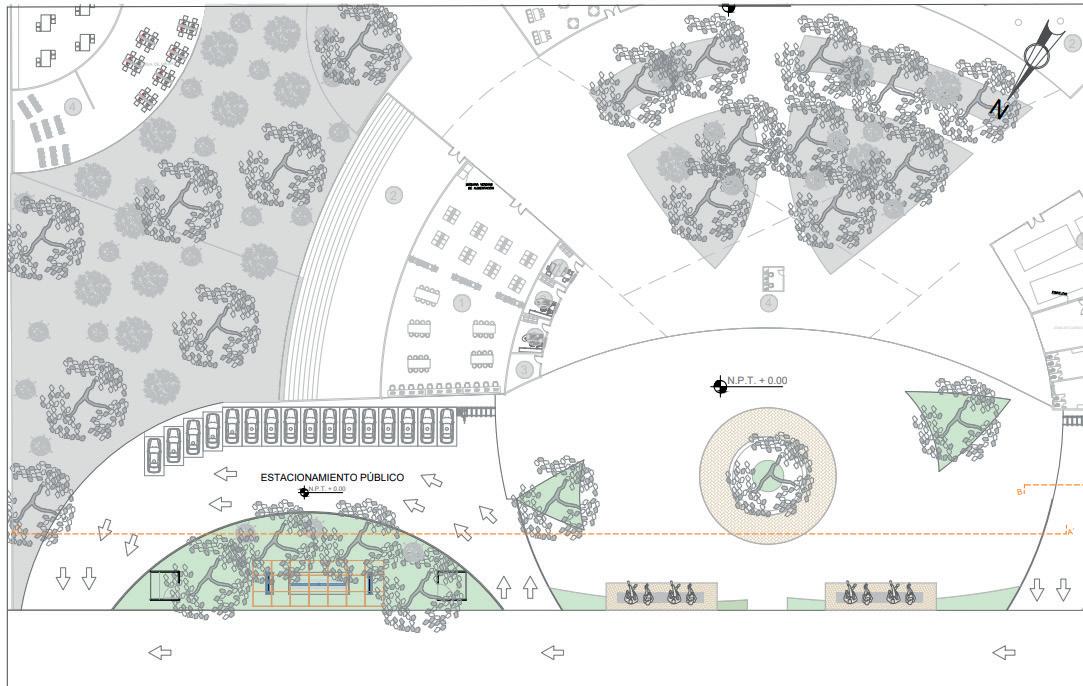

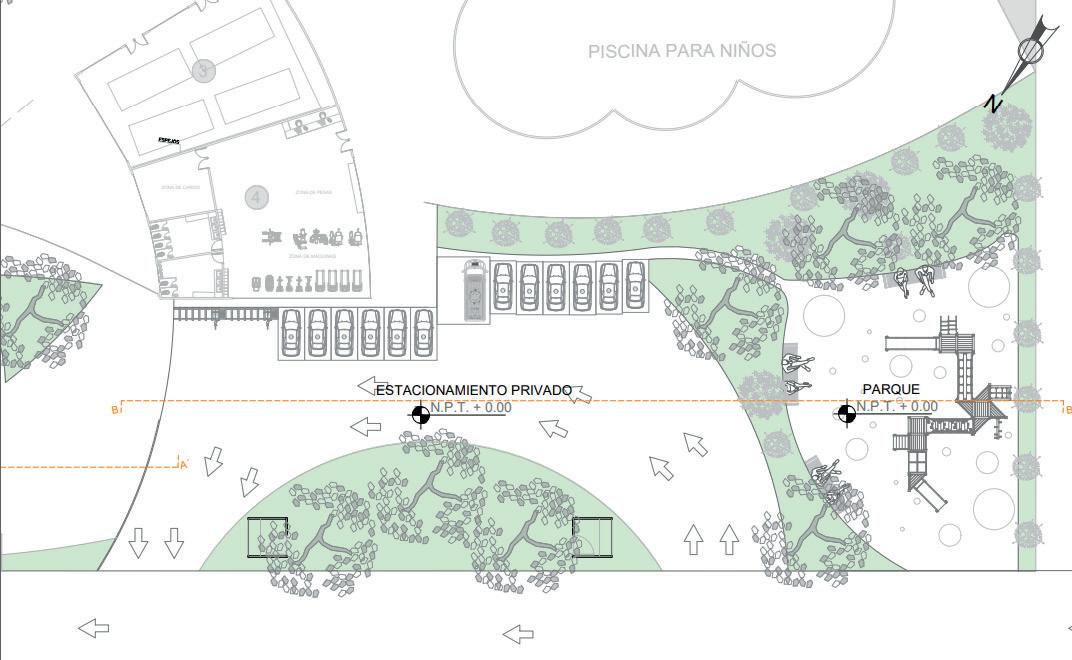

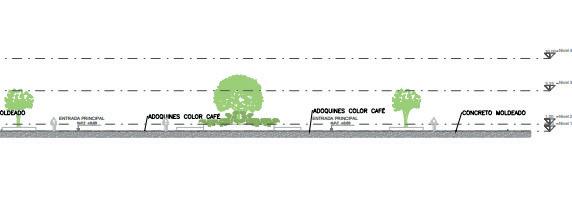

ESTACIONAMIENTO PÚBLICO N.P.T. + 0.00 N.P.T. + 0.00 RECEPCIÓN RECEPCIÓN ZONA DE MESAS MESAS 2 N.P.T. + 0.20 N.P.T. + 0.20 COLINDATE N.P.T. + 0.00 ZONA DE JUEGOS ZONA DE REUNIÓN 1 3 4 4 5 4 1 2 2 3 1 4 3 177.00 1 11,7 50,15 7,43 23,77 5,12 ZONA ADMINISTRATIVA CODIFICACIÓN ZONA ÁREA CODIFICACIÓN ZONA ZONA DEPORTIVA CODIFICACIÓN ZONA ÁREA

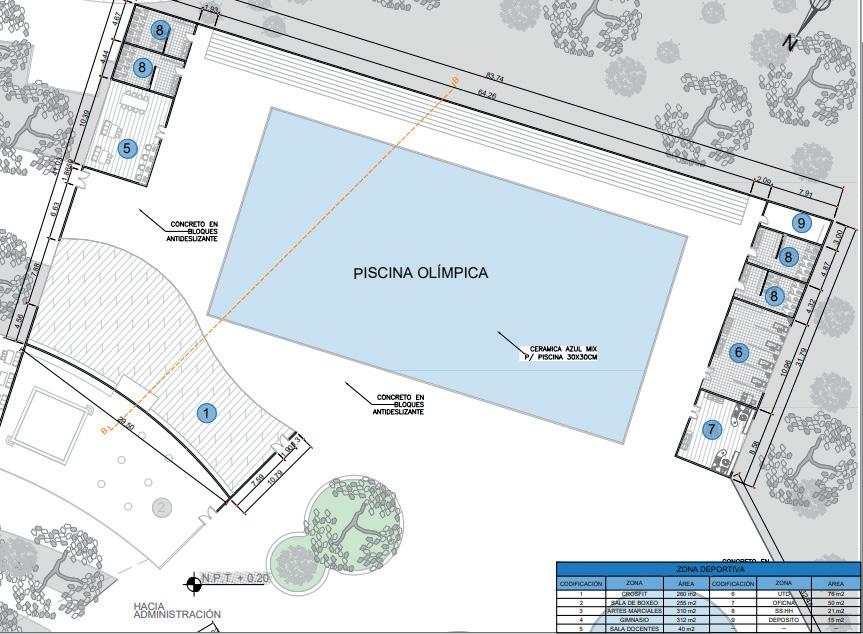

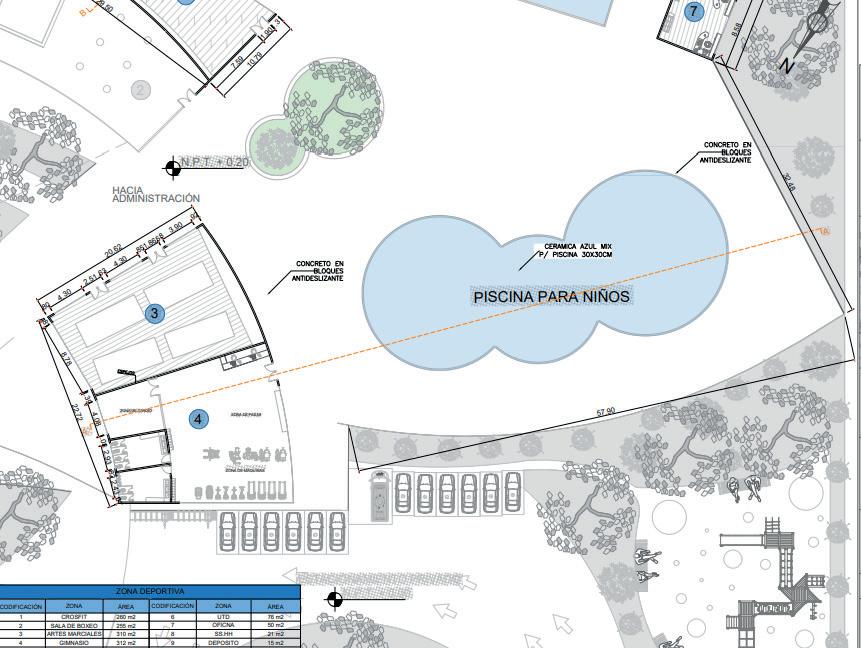

LOSAS DSEPORTIVAS ESTACIONAMIENTO PRIVADO N.P.T. + 0.00 COCINA RECEPCIÓN ZONA DE CARDIO ZONA DE MÁQUINAS ZONA DE PESAS N.P.T. + 0.20 COLINDATE CALLE AUXILIAR PISCINA OLÍMPICA PISCINA PARA NIÑOS 2 1 2 3 4 5 6 7 8 9 8 8 8 216.00 165.00 215.00 19,08 9,09 9,57 43,69 11,9 11,26 10,46 1,65 Escala : Ciclo : 2023 - I 1/150 Lamina : PRIMER Plano : Alumnos : Tema : Docentes : C E N T R O UNIVERSIDAD PRIVADA DEL NORTE Facultad Arquitectura y Diseño Carrera Arquitectura y Urbanismo YONATHAN CABANILLAS P O L I D E P O R T I V O Arquitecto WENDY MUJICA Arquitecto CHUCCHUCAN SOTELO JHARETD MARCELL PISO MURRIEL BOÑÓN LESLIE STHEFANI N R E C R E A C I O N A L ZONA ÁREA ZONA COMPLEMENTARIAS CODIFICACIÓN ZONA ÁREA ZONA CULTURAL CODIFICACIÓN ZONA ÁREA
