LV-R STYLING KIT monteringsvejledning

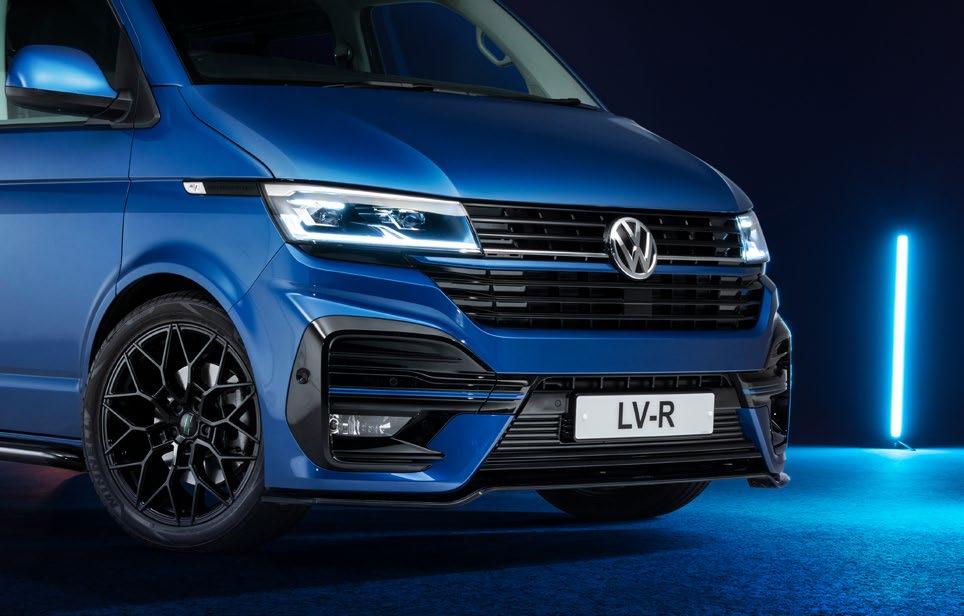

FORRESTE KOFANGER

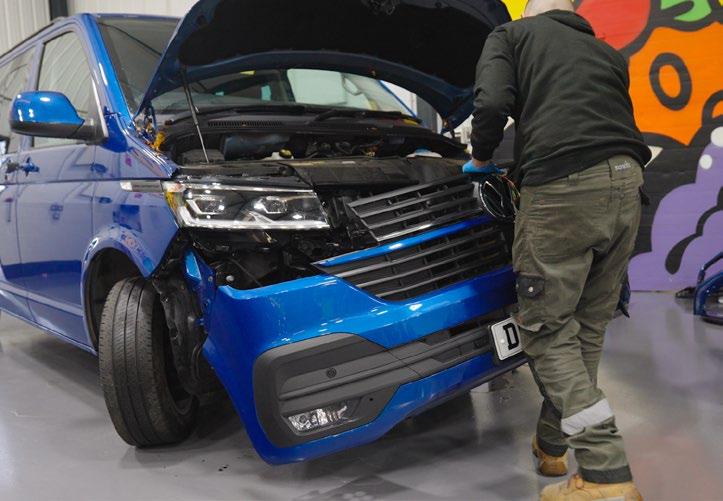

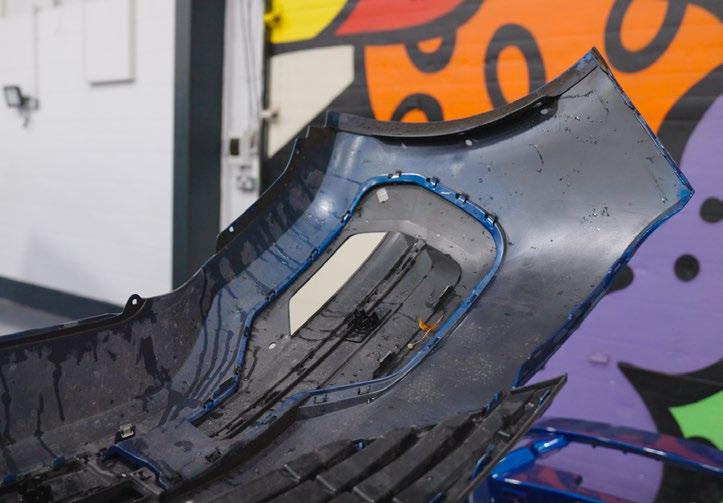

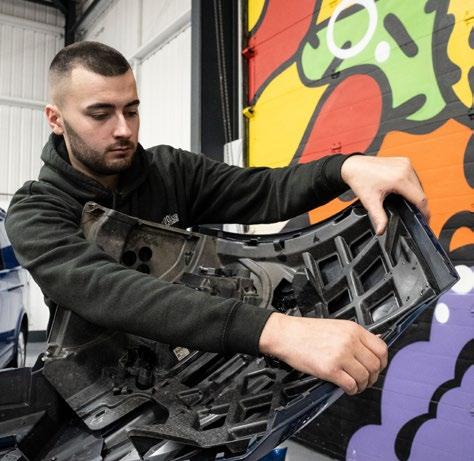

Først skal den forreste fabrikskofanger afmonteres fra køretøjet i henhold til VW’s retningslinjer.
Afmonter de indvendige lister i venstre og højre side ved at fjerne de tre skruer i bunden og plasttappene øverst.

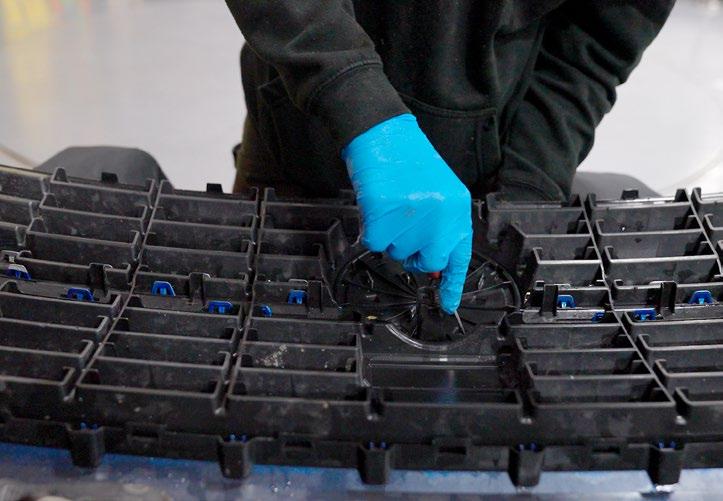

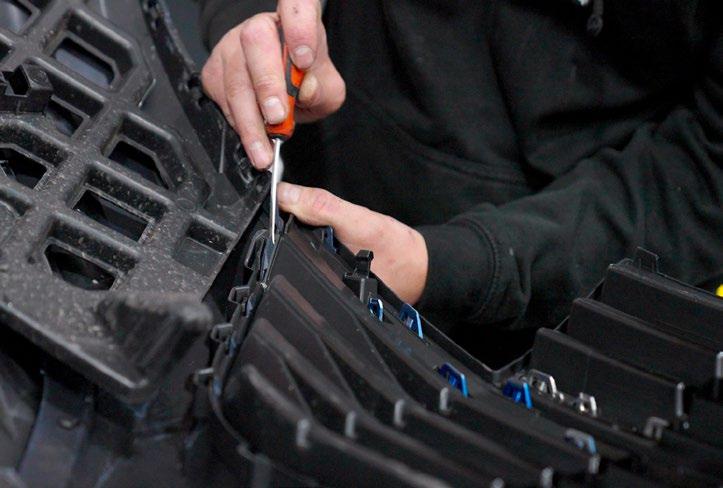

Fjern også emblemet og de øverste kølergitterindsatser fra den originale kofanger.
Afmonter parkeringssensorerne fra den oprindelige kofanger.
1 3 2 4

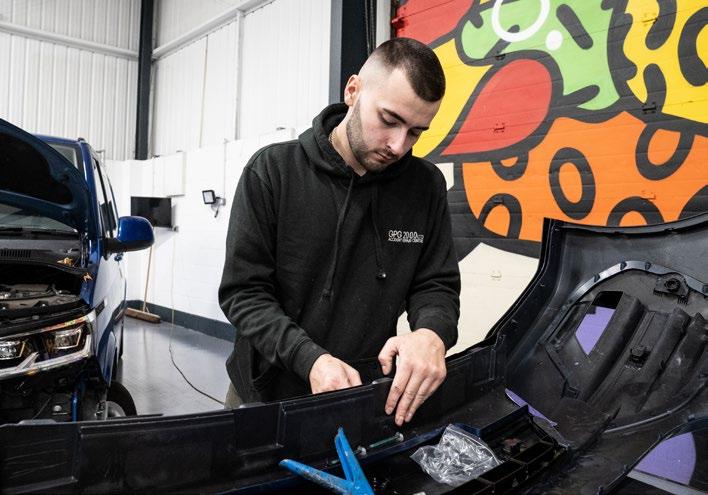

Anbring LV-R-kofangeren på en overdækket buk, og brug placeringstappene til at indsætte det.

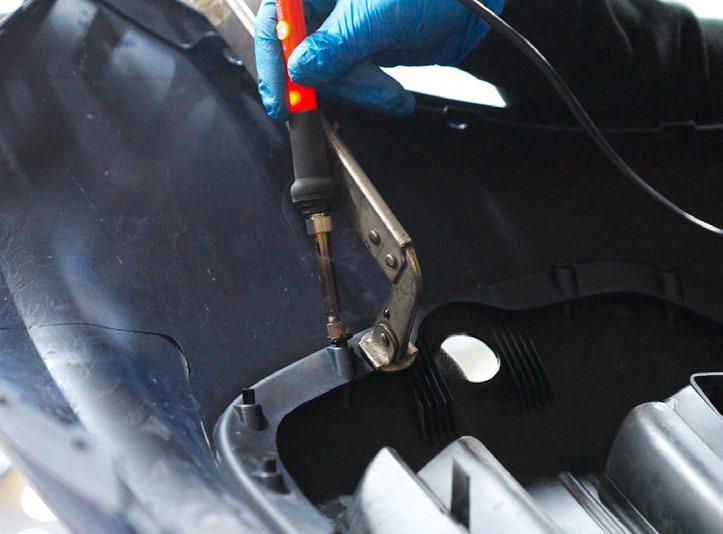

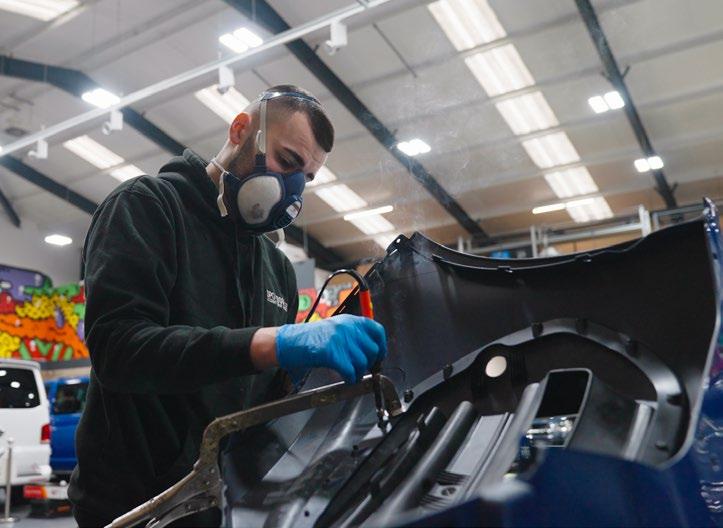

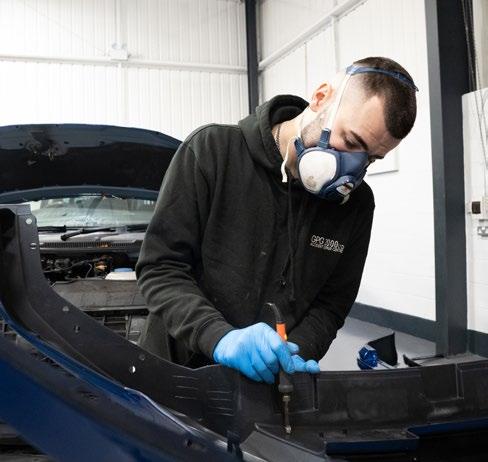

Smelt de 19 tappe i bunden og de syv i toppen på plads ved hjælp af en loddekolbe. Vent på, at hver tap køler ned, før du går videre til den næste (bemærk: Brug af klemmer sikrer tæt pasning).

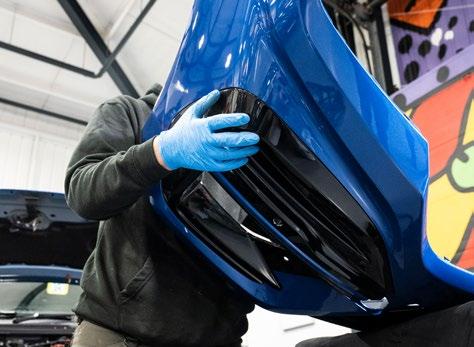

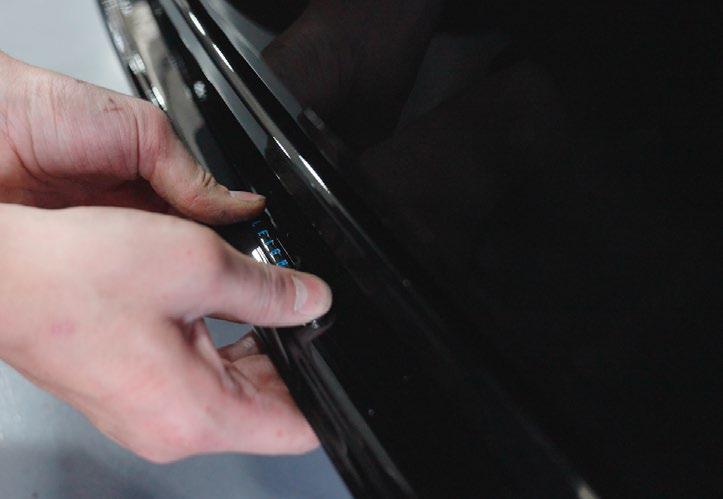

Isæt de nye plader på den nye kofanger ved at klikke dem på plads. Bemærk: Der skal skæres huller til parkeringssensorer i pladerne før lakering og montering, hvis de ikke allerede er der.

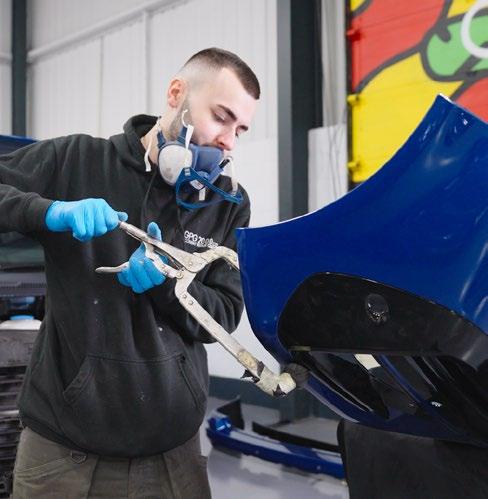

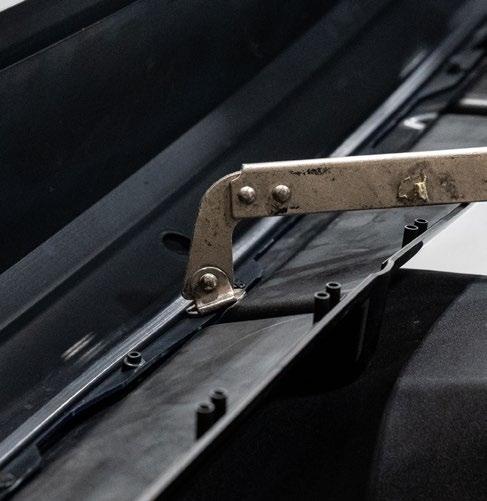

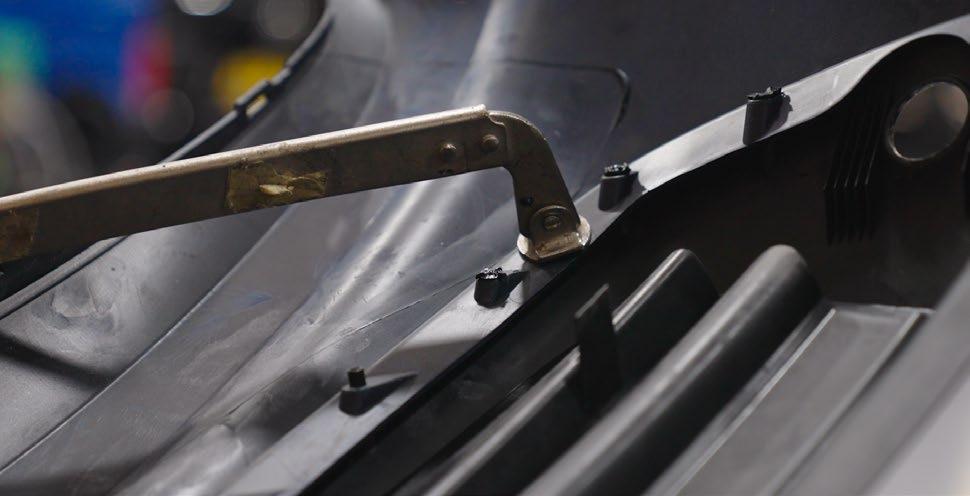

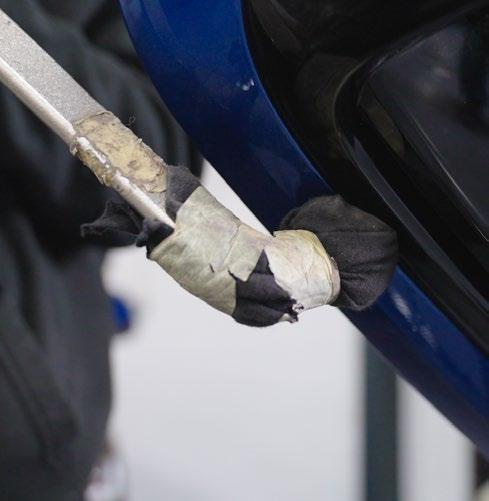

Brug en klemme med polstring for at sikre en tæt pasning, og ekstra beskyttelse, når klemmen bruges på lak.
7 8 5 6
FORRESTE KOFANGER (FORTSAT)

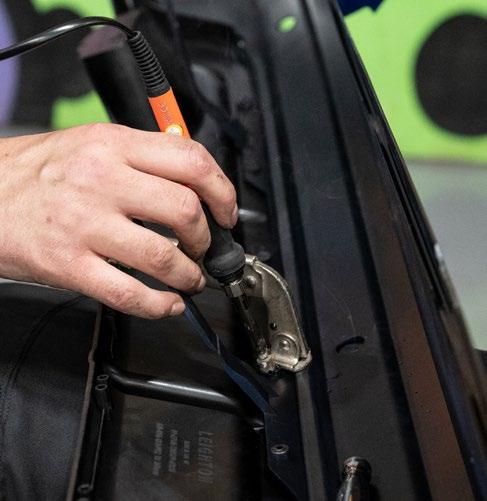

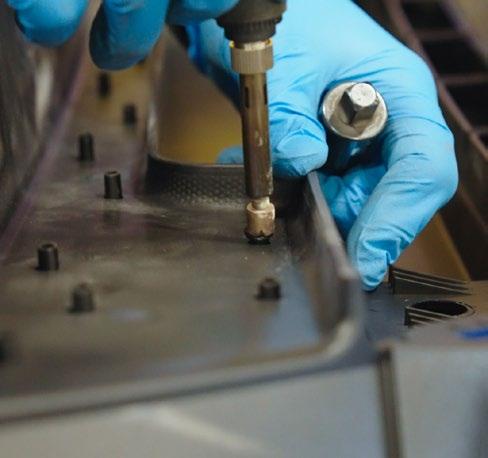

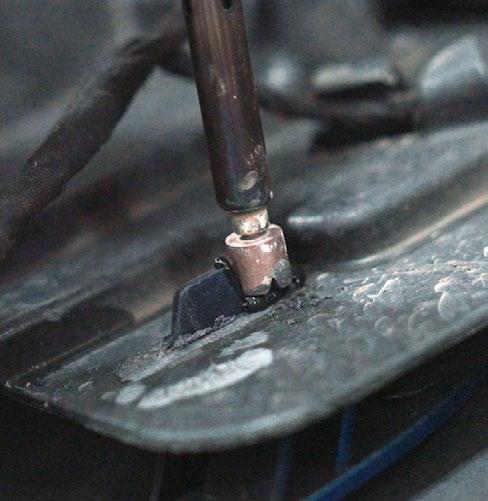

Smelt de 17 placeringsstifter pr. plade med en loddekolbe.
Vent, til hver tap er kølet af, før du går videre til den næste.
Flyt klemmen rundt om pladen, når 2 tappe er smeltet for at sikre, at der påføres spændetryk på det område, der smeltes. Gentag ovenstående trin på den anden side.

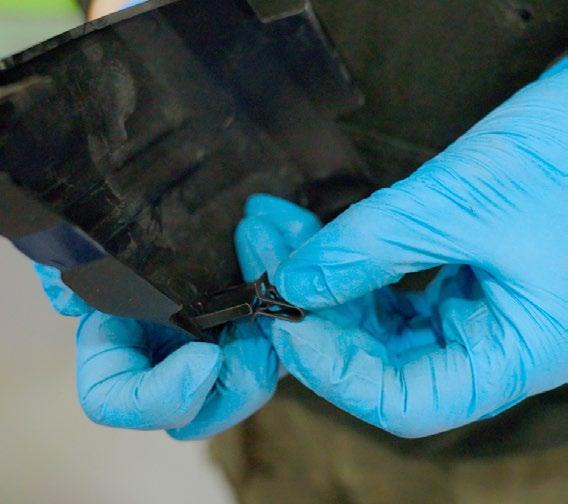

Sæt trækøjet tilbage på plads med clips.
9 10 11
12

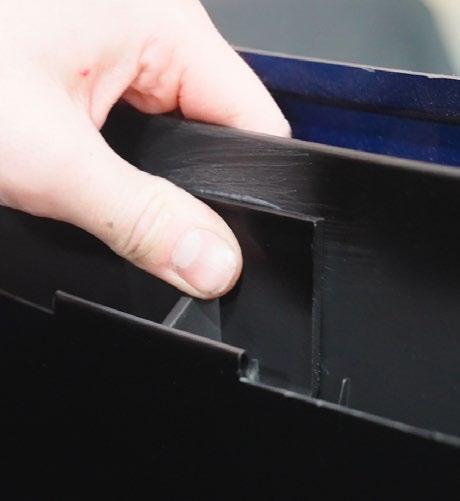

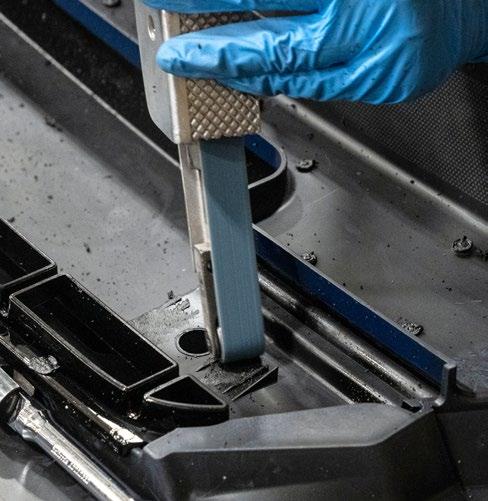

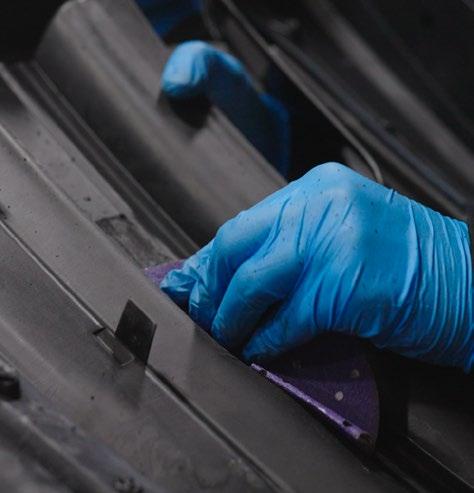

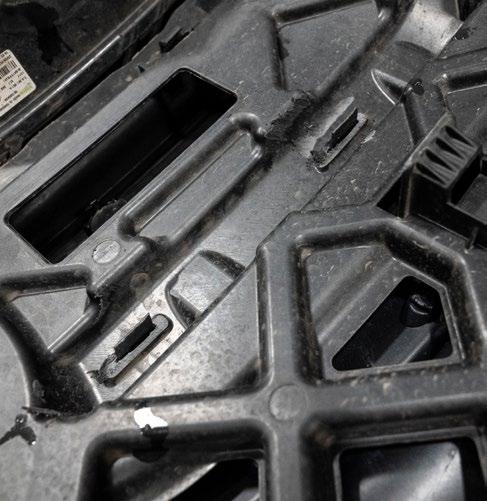

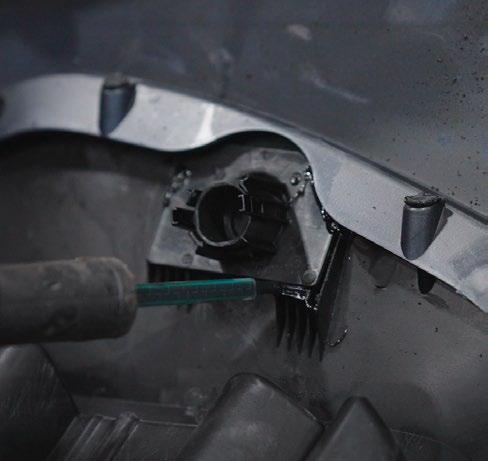

Slib plastfinnerne ned i nærheden af parkeringssensorerne for at sikre, at limen kan klæbe fast til parkeringssensorens beslag (fire i alt).

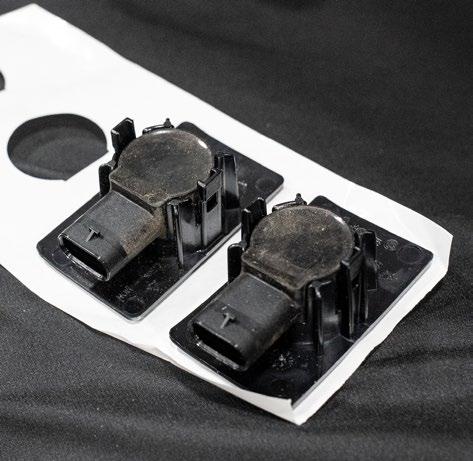

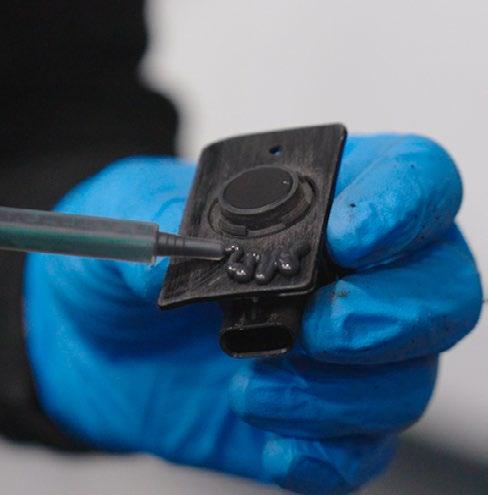

Fjern dobbeltklæbende klæbemiddel fra parkeringssensorens beslag, klar til at bruge hurtigtørrende lim (Innotec), da dette er mere robust.

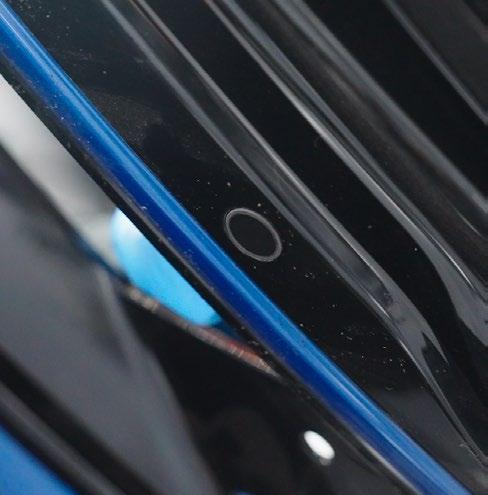

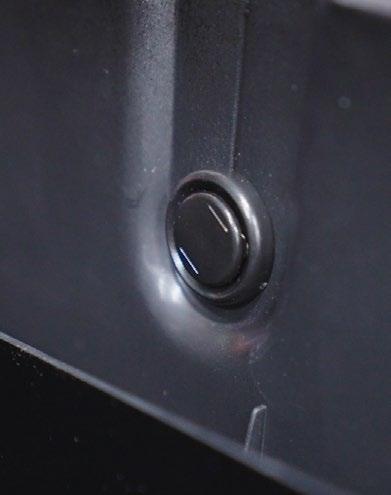

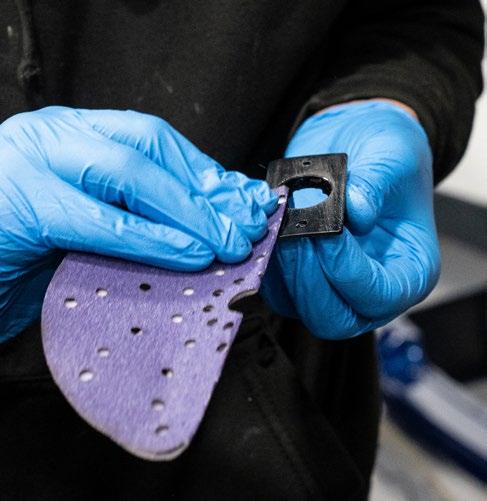

Slib parkeringssensorens huller ned med sandpapir for at sikre jævnhed.

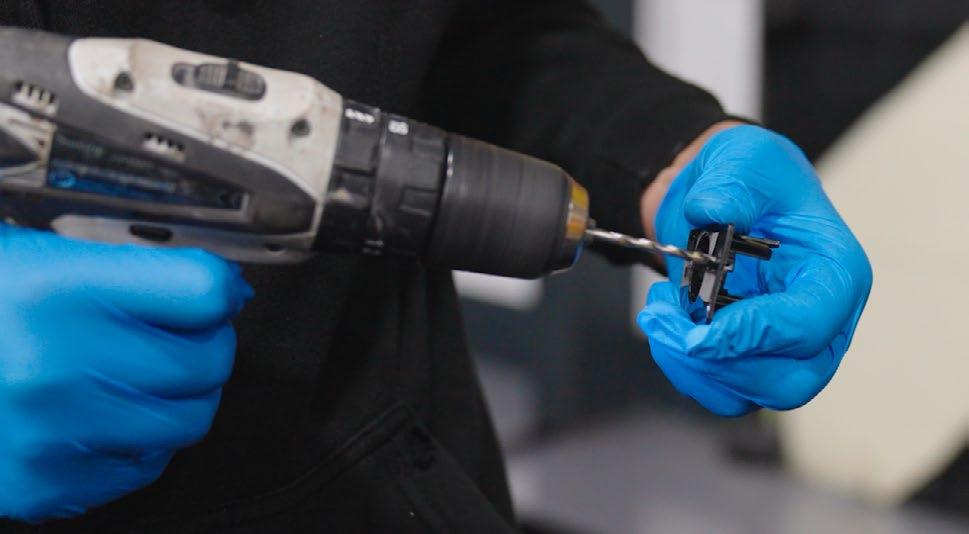

Bor to huller i beslagene, så limen kan skubbes igennem og hjælpe med at holde. 13 14 15 16
FORRESTE KOFANGER (FORTSAT)

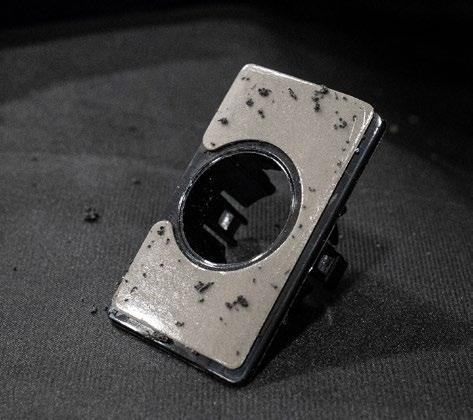

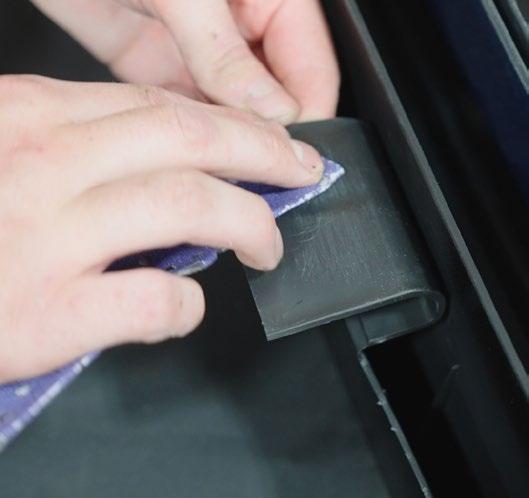

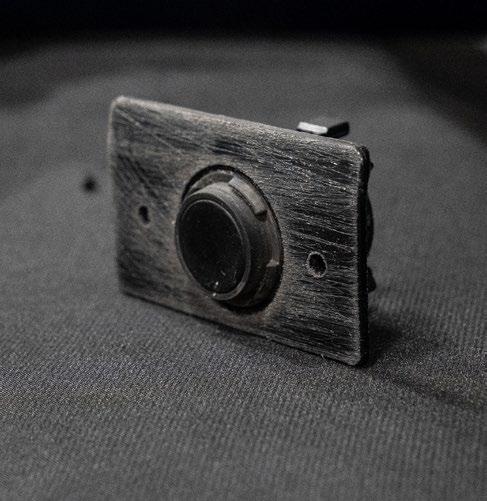

Rids parkeringssensorerne (med korn 80 overalt).

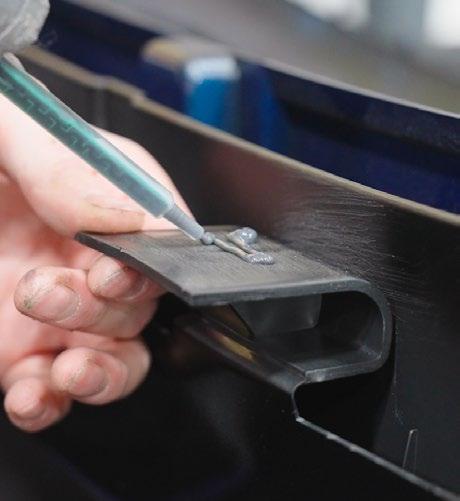

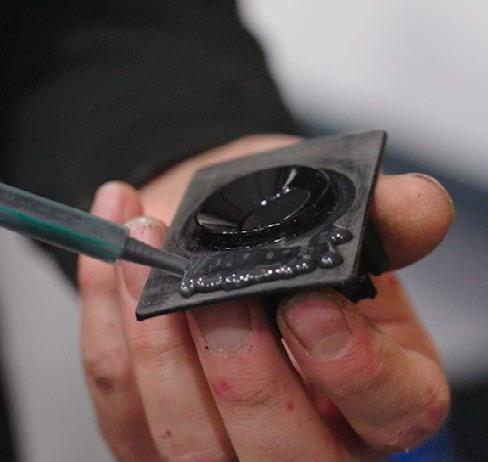

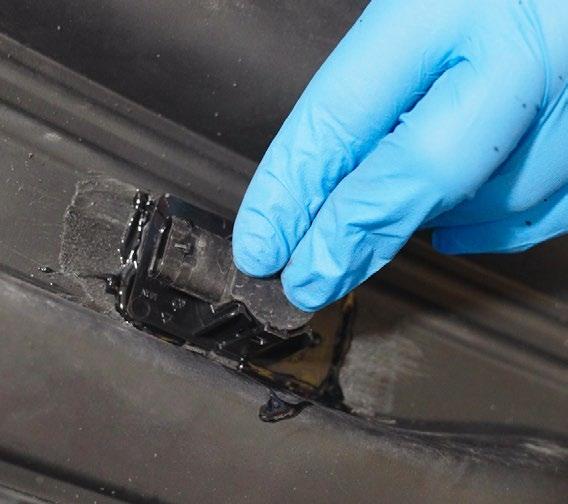

Sæt dem på som prøve for at sikre, at de passer, og blæs alle rester væk med trykluft. Påfør derefter lim på beslagene, og fastgør dem.

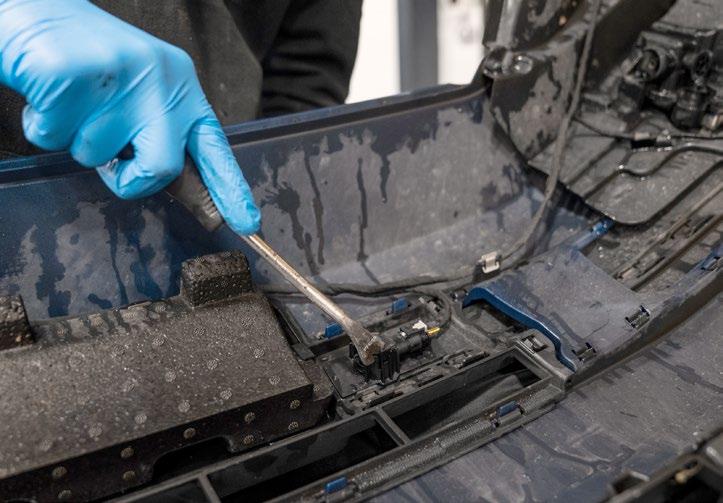

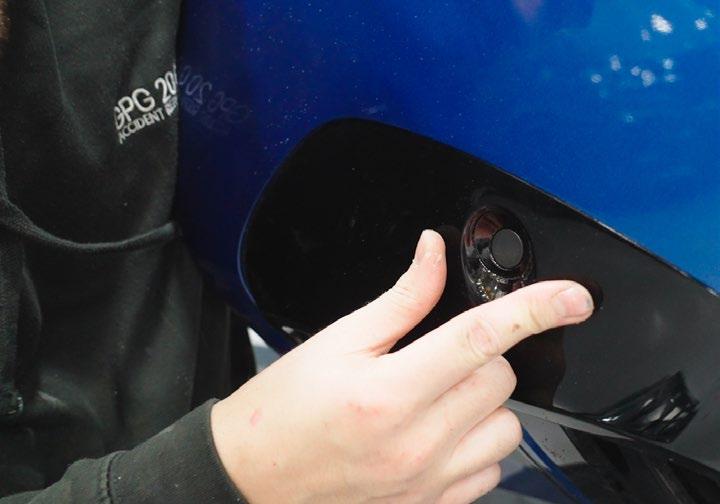

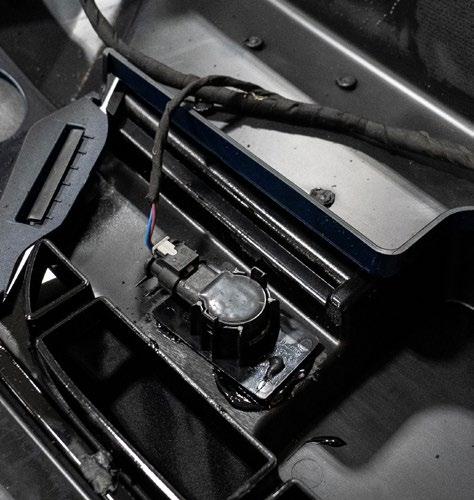

Fjern de oprindelige parkeringssensorer fra den oprindelige ledningsføring, og sæt parkeringssensorerne i de nye beslag, som du netop har ridset.
Hold dem på plads i mindst 2 minutter for at sikre, at limen binder.
17 18 19 20

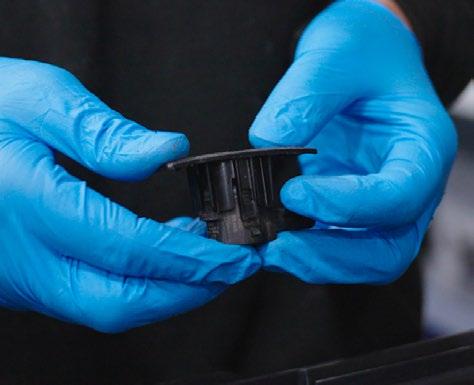

For modeller med sidescan skal der monteres blændhætter. Fjern klæbemidlet, og brug lim til at fastgøre dem korrekt (på samme måde som parkeringssensorens beslag). Sæt dem først op som prøve for at kontrollere pasningen.
Lim sidescan på plads.

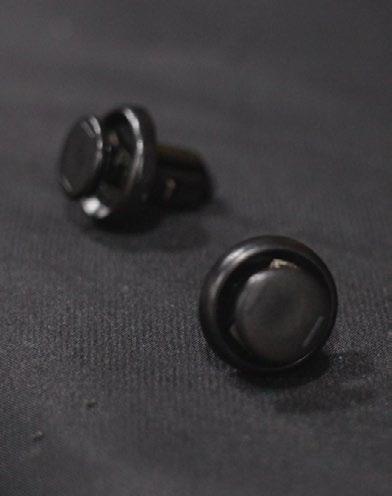

Monter splitteren med de medfølgende clips.
21 22 23
FORRESTE KOFANGER (FORTSAT)
Rids forstærkningsflige/-beslag nederst på splitteren.

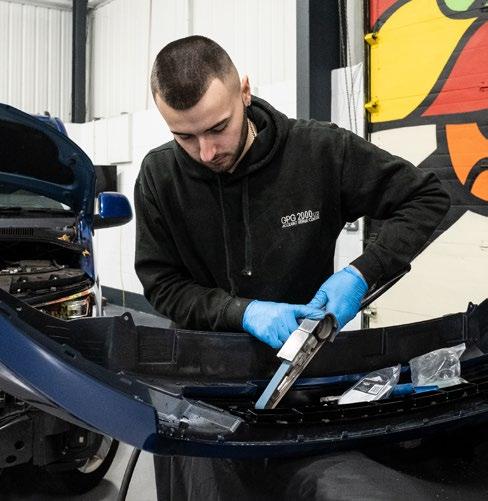

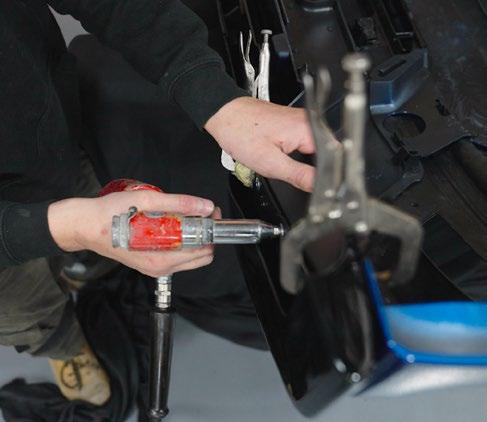

Ved isætning af plastikindsatse igen skal de klemmes på plads og rettes ind ved hjælp af tre huller. Du kan enten nitte eller klæbe beslagene på plads (vi vælger nitning, da dette kan give en mere stabil pasning. Bor huller til nitning, og indsæt nitter på plads. Gentag ovenstående trin på den anden side.
Isæt de originale indvendige sidebeslag igen, og skru dem på plads i bunden.
Påfør derefter lim på linjen derover.
24 25 26 27
Sæt parkeringssensorens ledningsnet i igen, og klik det på plads igen.
Smelt placeringstappene på plads på begge sider.

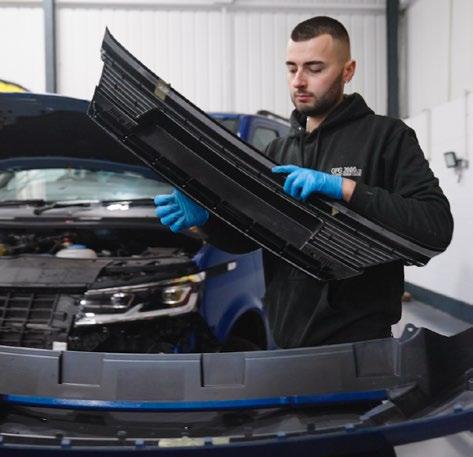

Monter øverste kølergitter ved at klikke farvede indsatser på plads.
Sæt emblemet i igen ved at klikke det på plads.

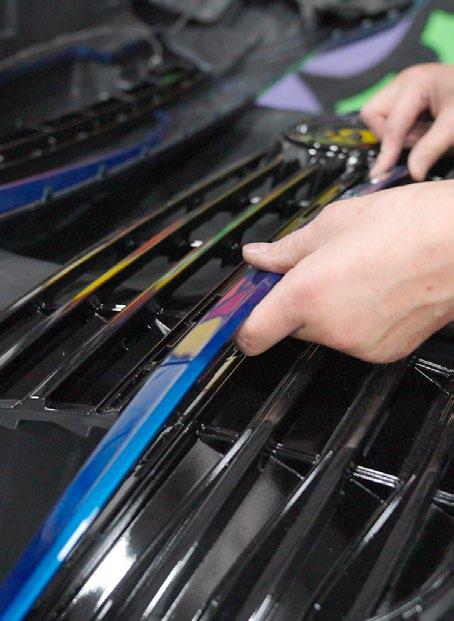

Isæt de øverste forkromede pyntelister, og klik dem på plads. Klik hele kølergitteret på plads igen.
28 29 30
31
FORRESTE KOFANGER
Det sidste finish er, når du sætter Leighton-listen på plads.
32 33 34

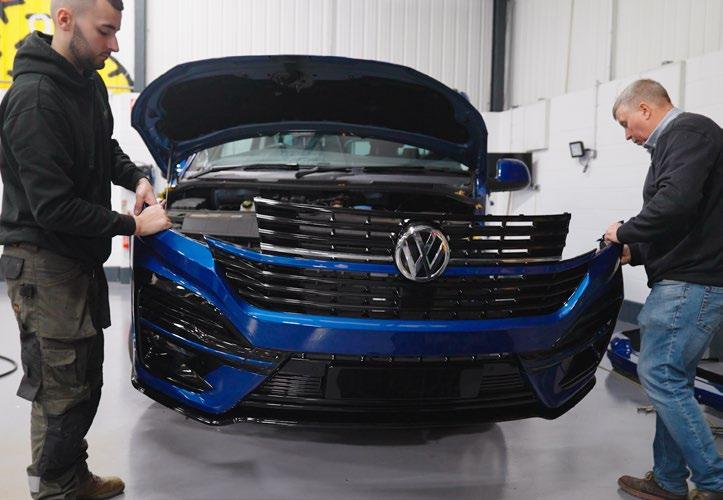

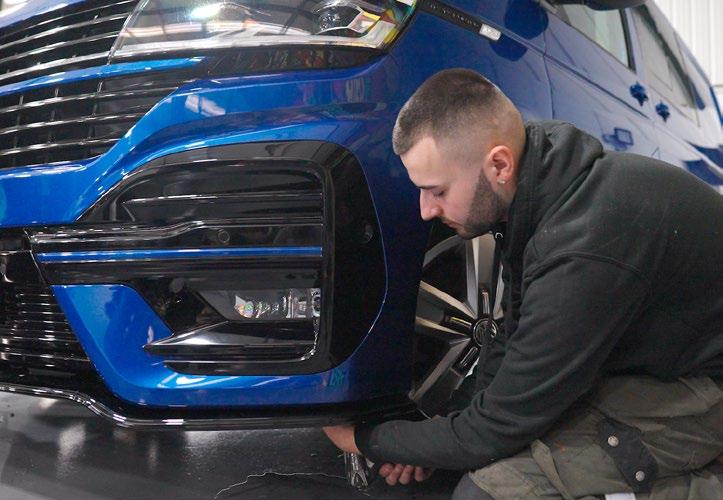

(FORTSAT) Sæt kofangeren tilbage på vognen ved hjælp af de oprindelige placeringstappe. Tilslut ledningsnettet igen. Og skru det til sidst fast på plads.

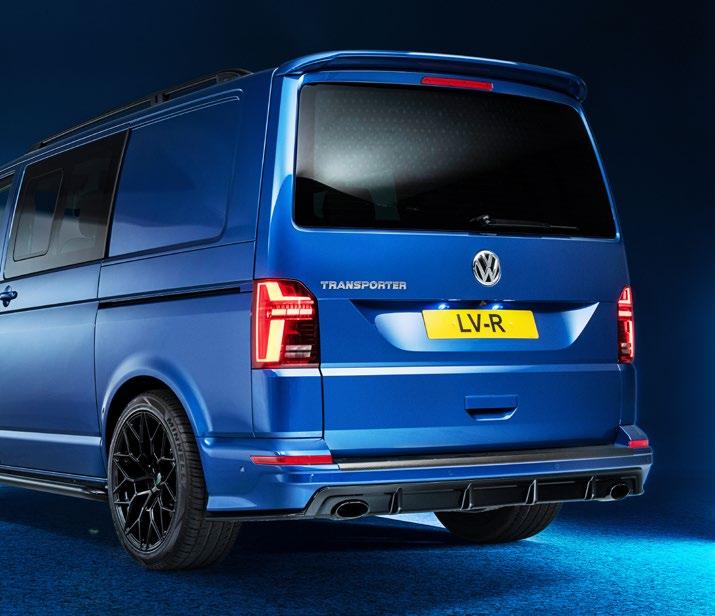

BAGESTE KOFANGER

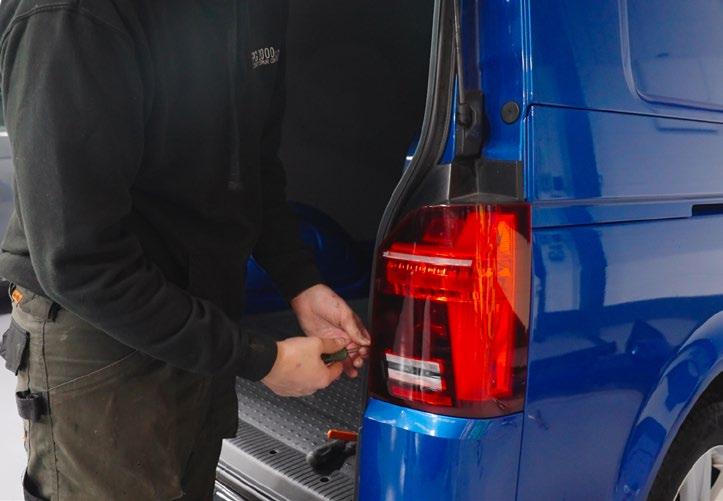

Afmonter baglygterne, og frakobl dem.

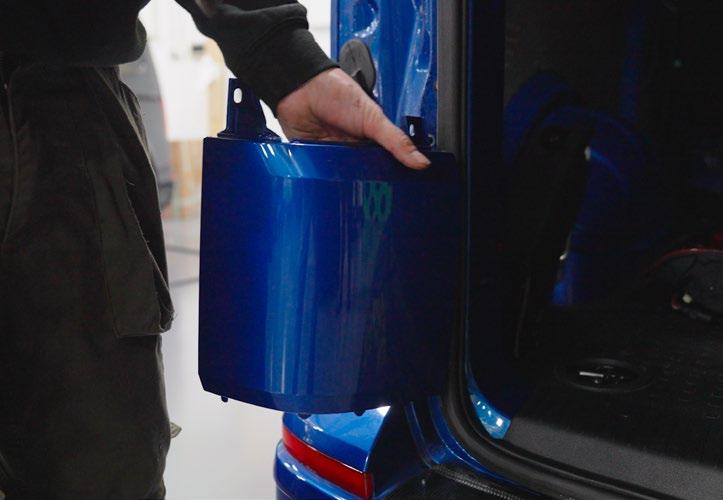

Afmonter baglygtepaneler.
Løsn to skruer på hver side af kofangeren og tre pyntelisteclips fra undersiden. Frakobl parkeringssensorerne.
Fjern de fabriksmonterede reflekser (de bør hoppe ud).
1 2 3 4
BAGESTE KOFANGER (FORTSAT)

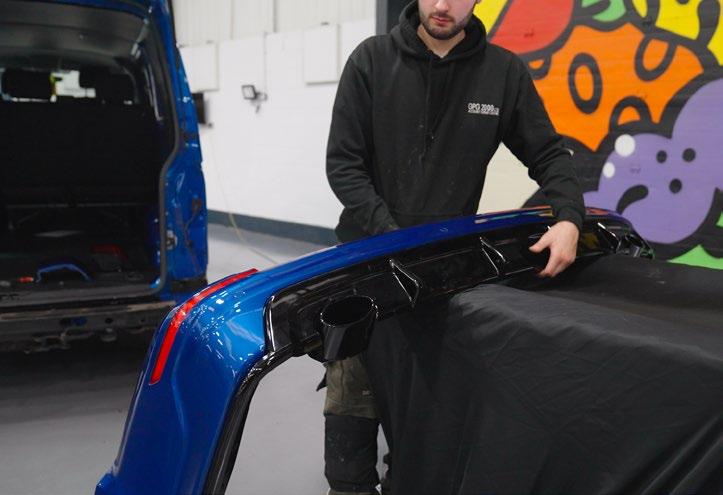

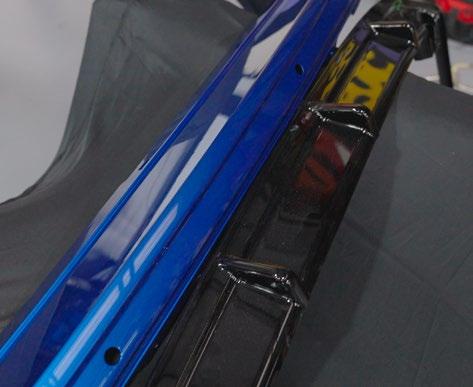

Sæt den oprindelige kofanger til side, og anbring LV-R på bukken. På den nye kofanger indsættes nederste spreder i bunden af kofangeren med de medfølgende holdeclips.
For at fastgøre den korrekt skal tappene smeltes på plads og klemmen bruges til at holde. Flyt klemmerne, mens du smelter langs kofangeren.

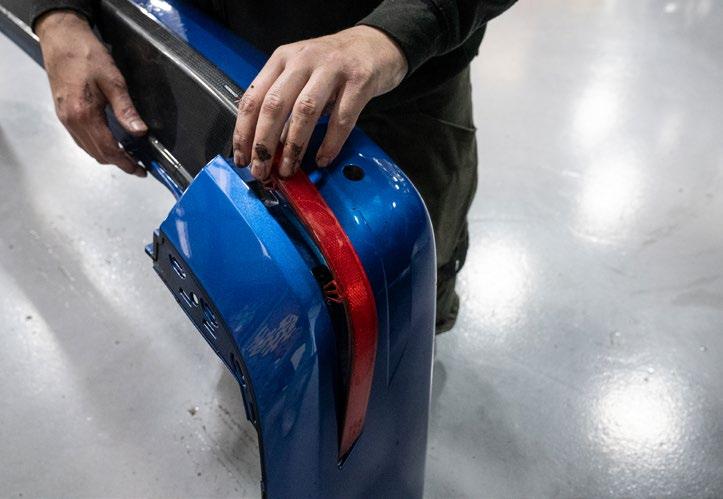

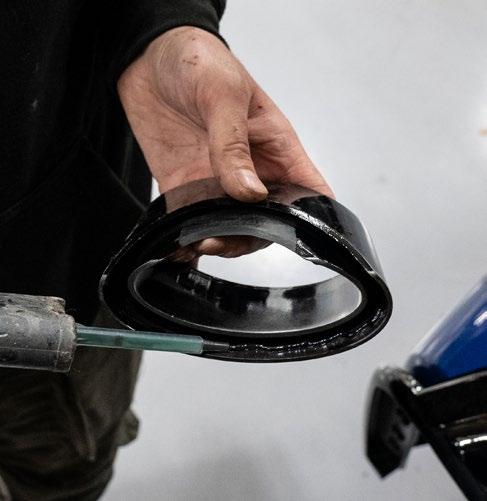

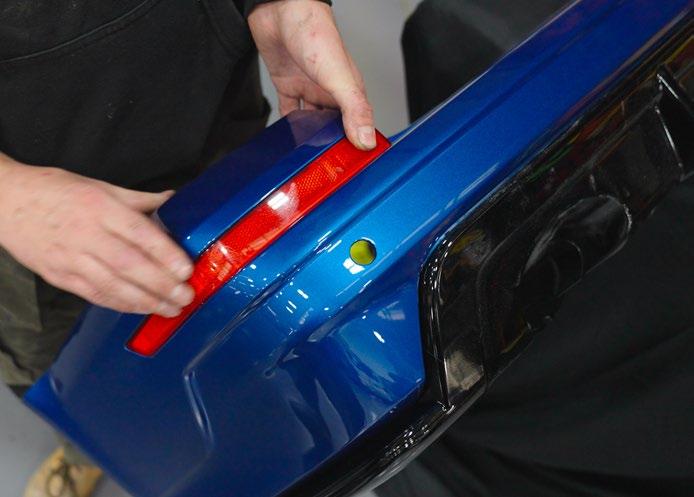

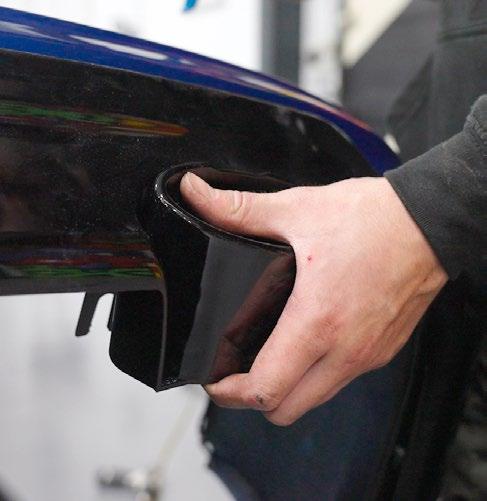

Påfør Tiger Seal eller lim, og sæt LV-udstødningsenderne på plads på begge sider. Monter igen de fabriksmonterede reflektorer i den nye kofanger.
5 6 7 8
Tag parkeringssensorerne ud af det originale kabelbundt, og klik dem på plads.

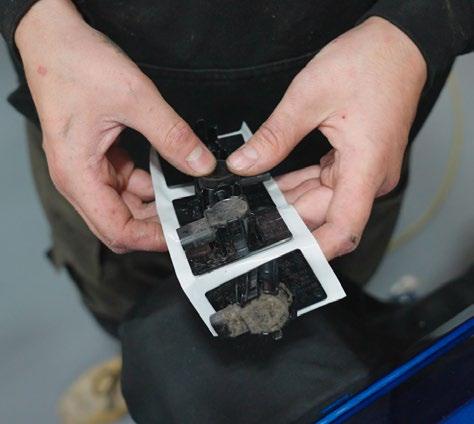

Påfør dobbeltsidet klæbemiddel på beslag, og monter parkeringssensorer i de dertil beregnede huller.

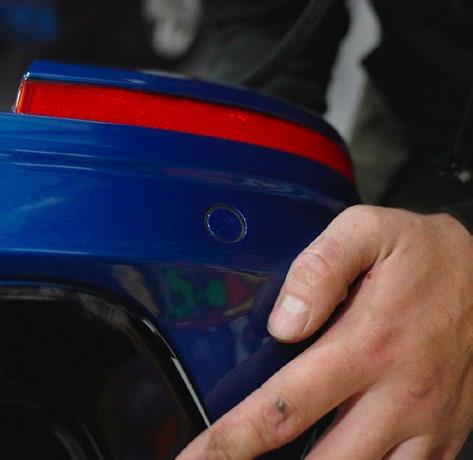

Sæt kofangeren på plads, og sæt parkeringssensorerne tilbage på plads.
Sæt kofangeren tilbage i den oprindelige position, og tilslut igen parkeringssensorens ledningsnet.
9 10 11 12
