YMPÄRISTÖ ON YHTEINEN ASIAKKAAMME TAVOITTEENAMME ON IHMISTEN ONNELLISUUS JA LUONNON HYVINVOINTI PUHTAASSA JA KESTÄVÄSSÄ YMPÄRISTÖSSÄ. Kaikki alkoi pienestä metalliverstaasta Itä-Suomessa vuonna 1945. Syntyvoimana oli halu valmistaa uudenlaisia – kestäviä, helppokäyttöisiä ja kauniita – kalusteita ulos, kaikkien ihmisten käyttöön.
Tarkkoihin selvityksiin ja testauksiin perustuneen Cityn® suunnittelussa sovellettiin onnistuneesti skandinaavisen muotoilun periaatetta, joka kiteytyy lauseeseen ”Form follows function”.
Vuonna 1990 syntyi City®, joka teki Lehtovuoren Finbin-brändistä kansainvälisesti tunnetun merkin. Cityn® menestys alkoi Helsingin kaupungin järjestämästä suuresta suunnittelukilpailusta, jonka muotoilija Hannu Kähönen voitti tiimeineen. Kilpailussa tavoitteena oli luoda roska-astia, joka voidaan tyhjentää mahdollisimman helposti, tehokkaasti ja turvallisesti.
2000-luvun alkuvuosina oivalsimme, että uusi teknologia voi paitsi auttaa asiakkaitamme, myös vähentää jätehuollon hiilidioksipäästöjä todella merkittävästi. Vuonna 2017 julkaistiin Finbin CitySolar, markkinoiden tehokkain aurinkovoimalla jätteet puristava älyroska-astia, joka on jo valloittanut Pohjoismaiden suuret kaupungit. Emme olisi olleet olemassa viime vuosisadan puolivälistä saakka ilman loistavien ammattilaistemme ymmärrystä siitä, että meillä on mahdollisuus luoda uutta juuri asiakkaidemme ansiosta. Vuosi vuodelta yksi asiakas erottuu yhä selvemmin kaikkien asiakkaidemme joukosta. Ympäristö. Meillä on nyt paremmat mahdollisuudet kuin koskaan aiemmin tehdä yhdessä töitä, jotta sekä ihmisten onnellisuus että luonnon hyvinvointi säilyvät myös tuleville sukupolville.
Tiesitkö, että teräs on maailman kierrätetyin materiaali? Päämateriaali tuotteissamme on teräs. Valmistamme tuotteet yli 75 vuoden kokemuksella kestämään pohjoisen kovia sääolosuhteita. Joskus kestävinkin tuote tulee tiensä päähän ja silloin on tärkeää, että materiaali voidaan käyttää uudelleen. Terästä voidaan kierrättää uudelleen ja uudelleen materiaalin ominaisuuksien kärsimättä.
Suomalainen suunnittelu ja valmistus ovat toimintamme kivijalka. Tuotteemme valmistetaan omassa tehtaassa Ylöjärvellä. Laadukas ja kestävä tuote säästää myös luonnonvaroja. 2
Tulevaisuuden maailmassa ei ole roskaa, meillä on vain materiaalia.
Yrjö Ojanen, yrittäjä, Lehtovuori Oy
Lehtovuori Oy:n yrittäjä Yrjö Ojanen pukee sanoiksi visiomme tulevaisuuden maailmasta, jossa kaikki materiaali tulee kerätä ja hyödyntää mahdollisimman tarkasti. Haluamme osaltamme olla mukana edistämässä materiaalin keräämistä ja lajittelua luomalla tuotteita, jotka tekevät siitä helppoa ja vaivatonta.
3
CITYSOLAR TUOTEPERHE SMA R CITY T
CITYSOLAR 6-11
CITYPACK 12-13
ROSKA - JA LAJITTELUASTIAT
ROSKA-ASTIAT
4
CITY® 14-17
ELLIPSE 18-20
PLAZA 22-23
KAARI 24-25
ROBOMAT 26-27
EKOCITY 28-29

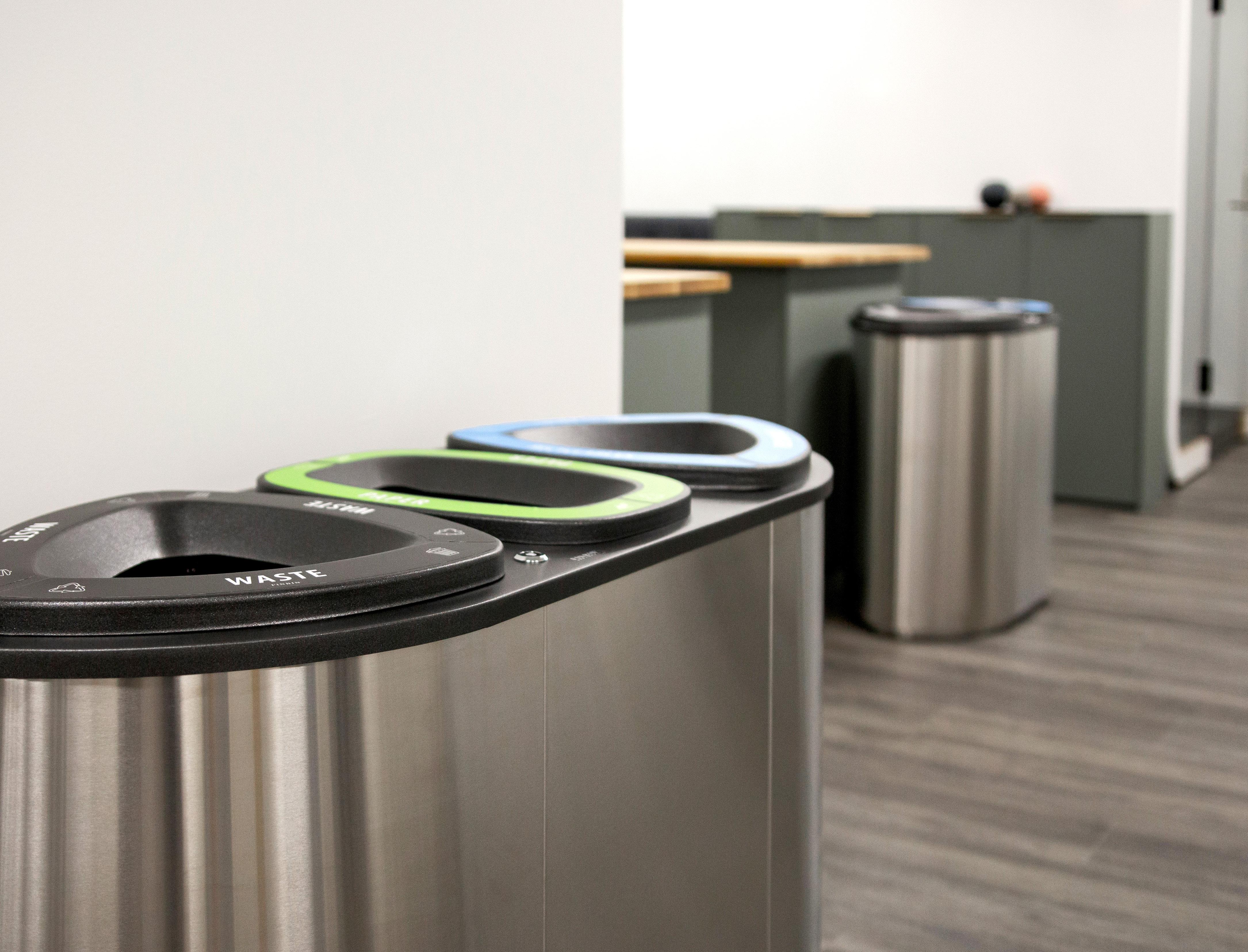

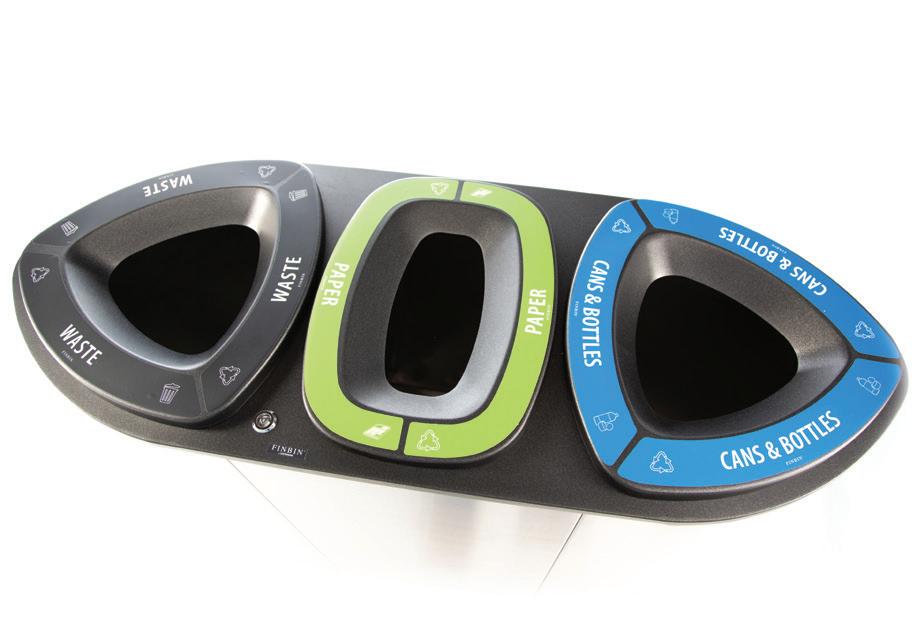

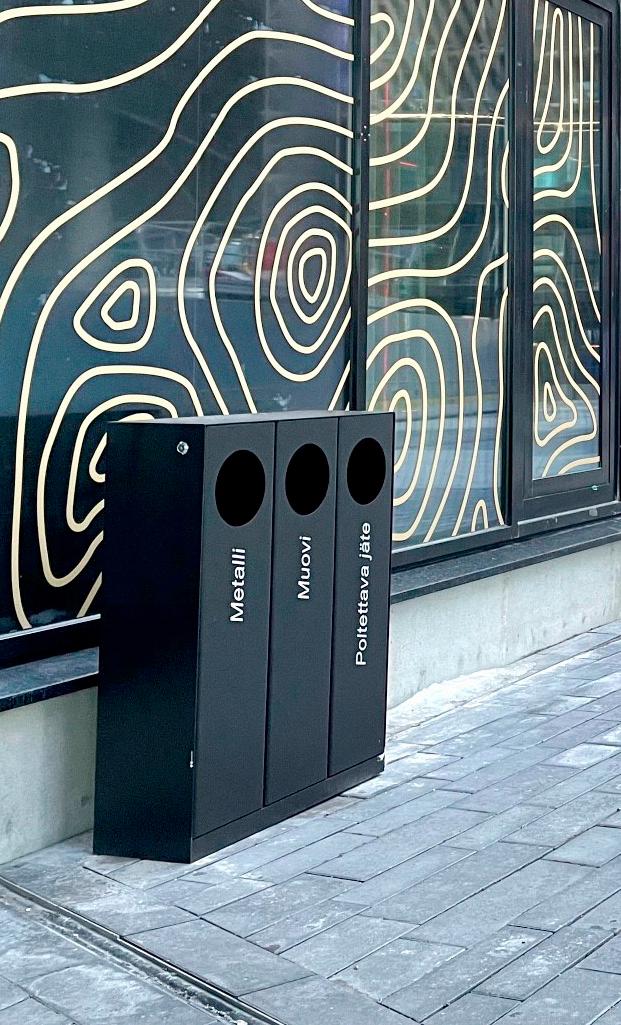

LAJITTELUASTIAT

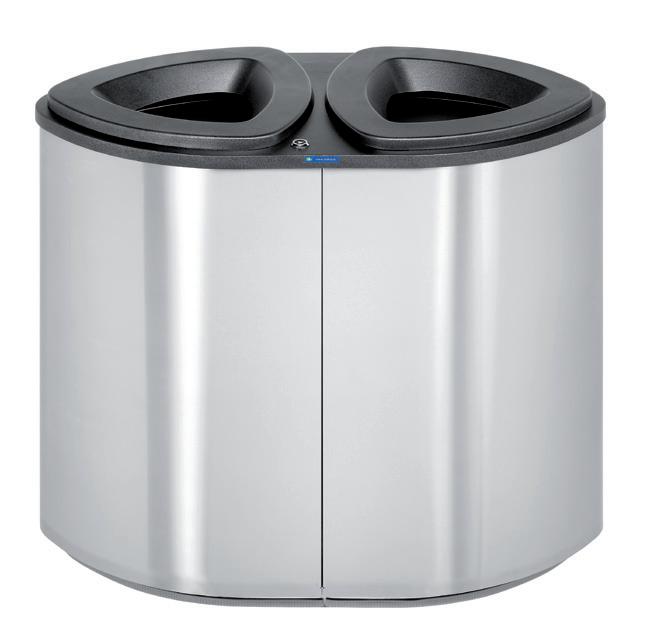

BERMUDA 30-31
EDGE 32-33
LISÄVARUSTEET COMBI tuhkakuppi 21
MUUT LISÄVARUSTEET 34
Lehtovuoren materiaalinkeräysastiat suunnitellaan ja valmistetaan Suomessa.
MODUL 36-43

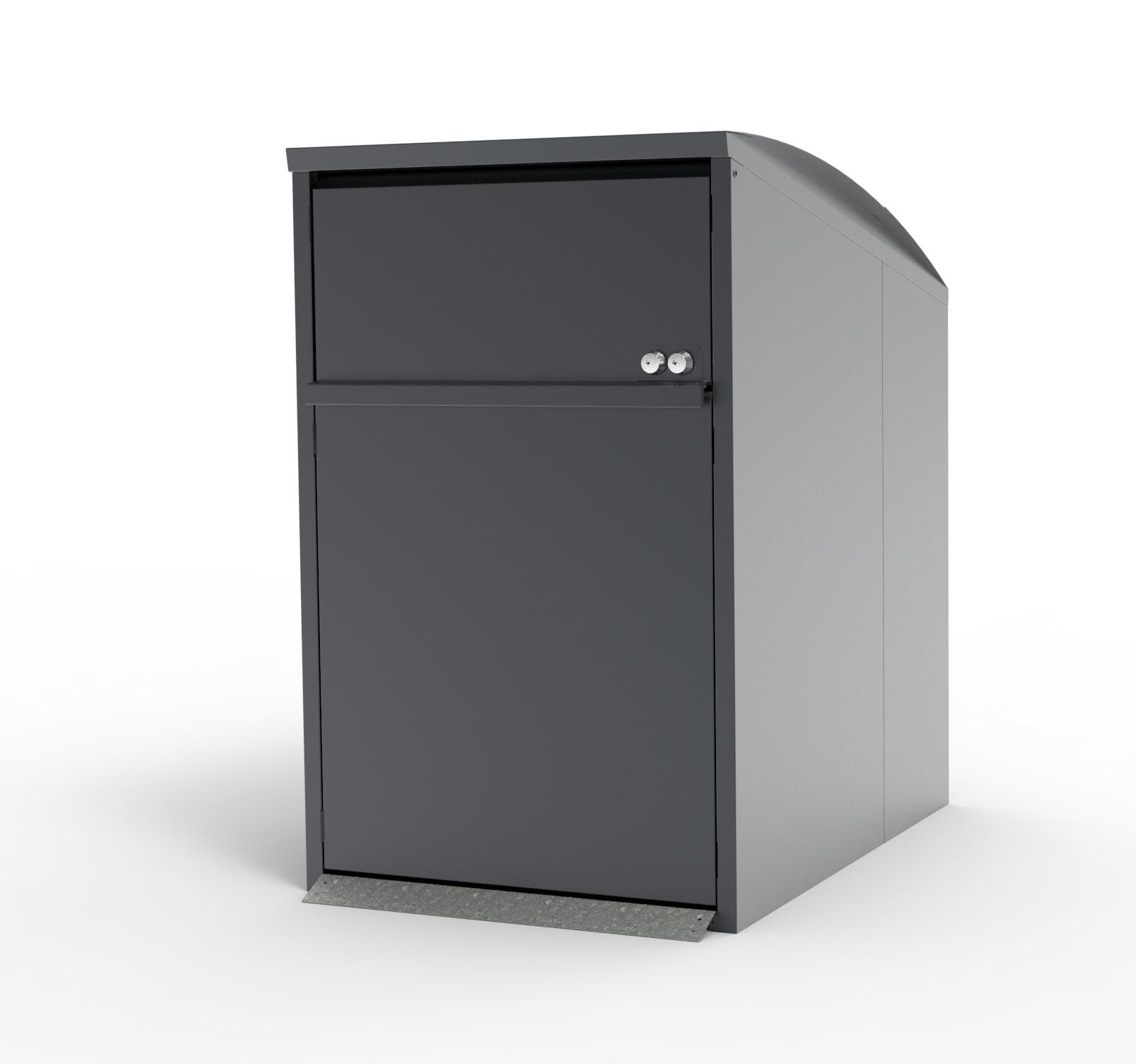

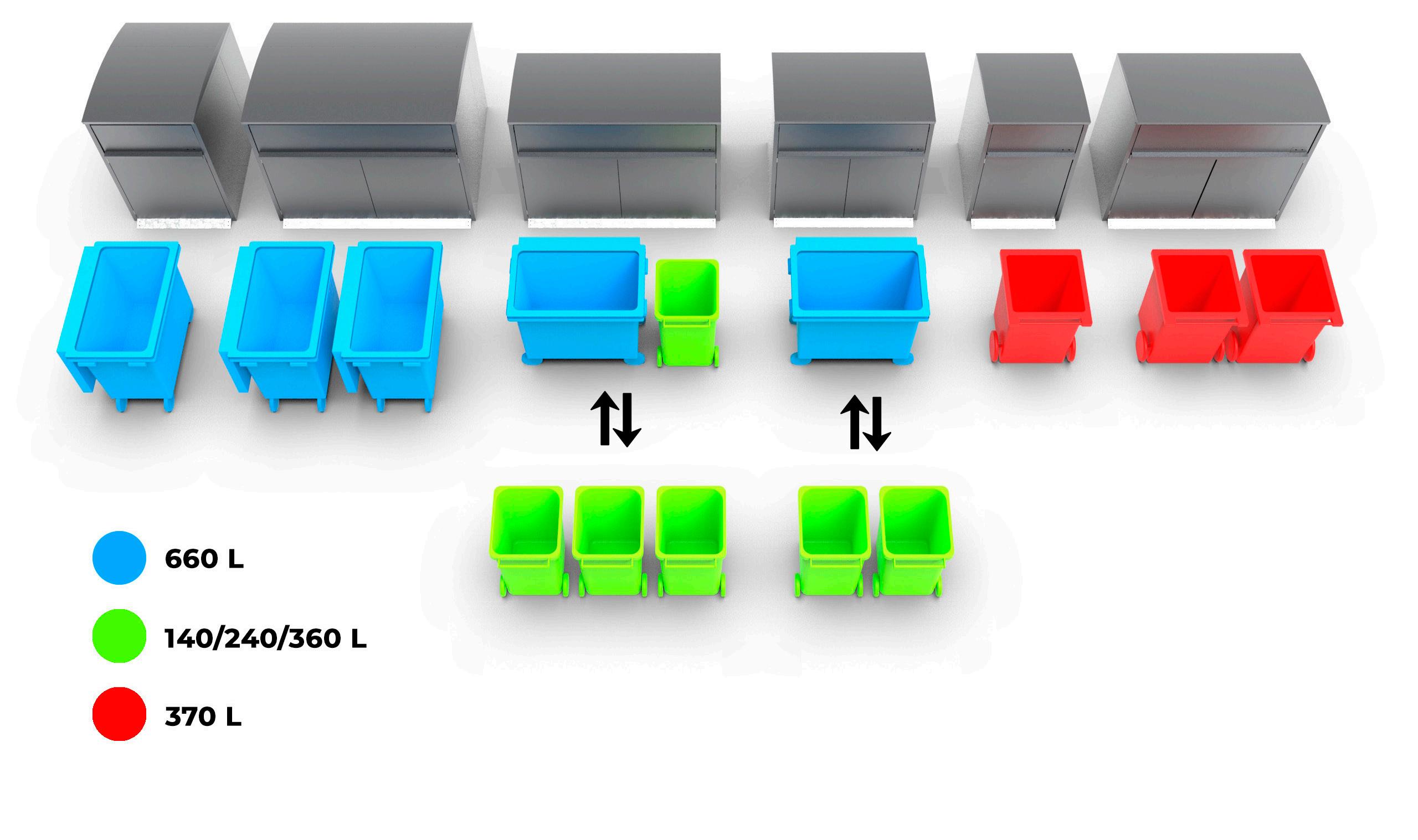

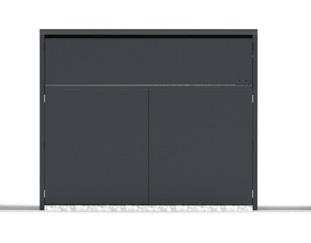

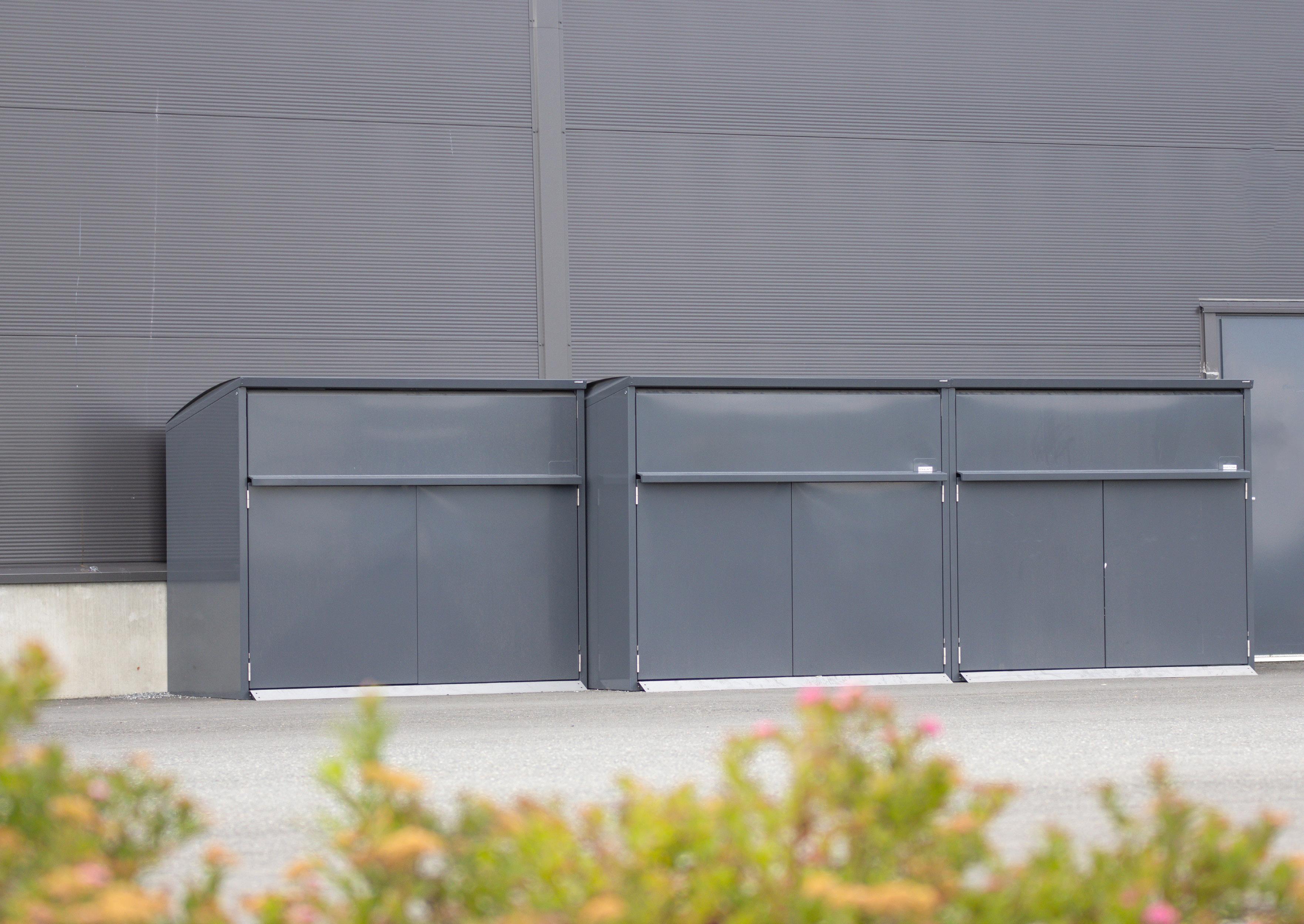

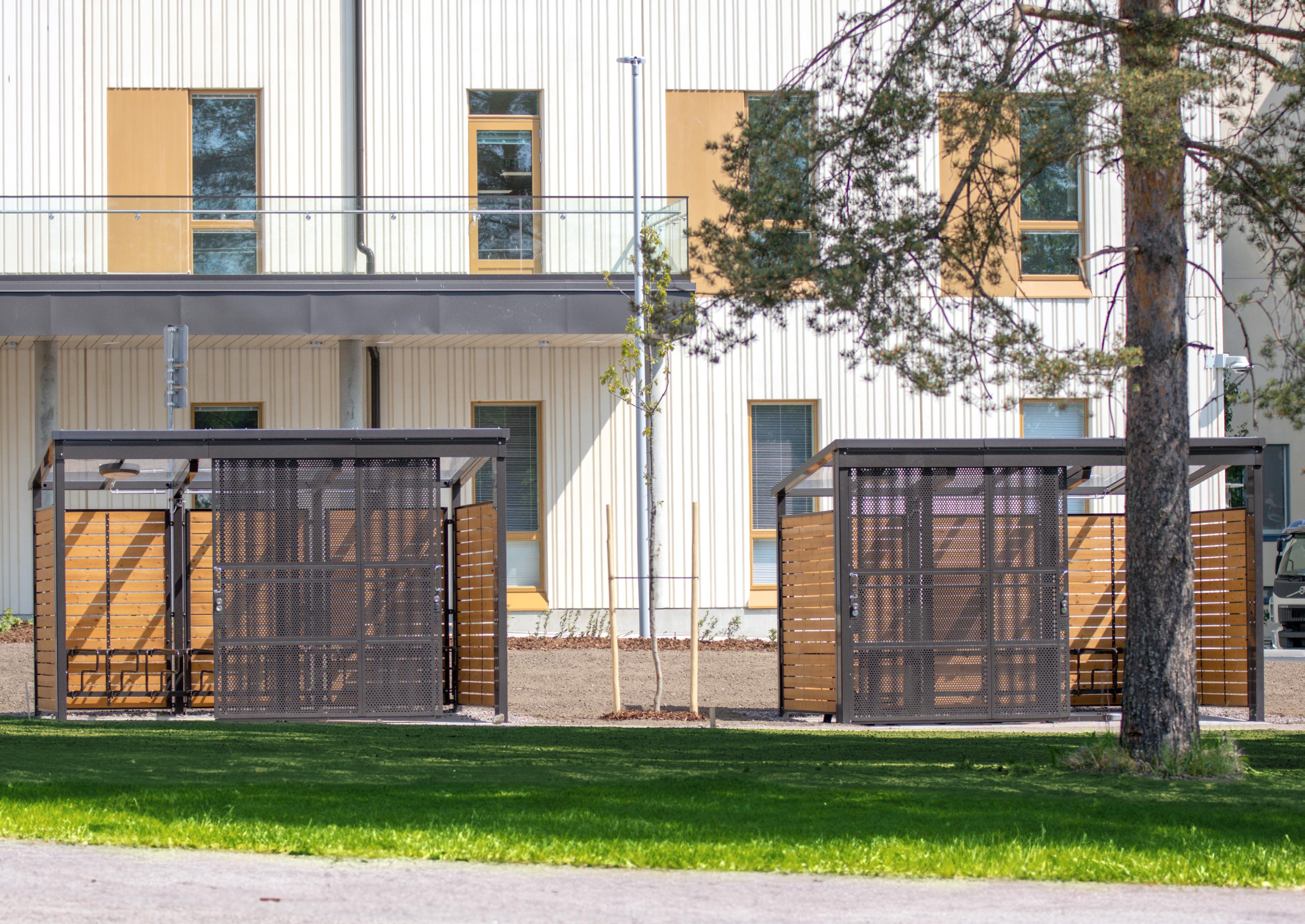

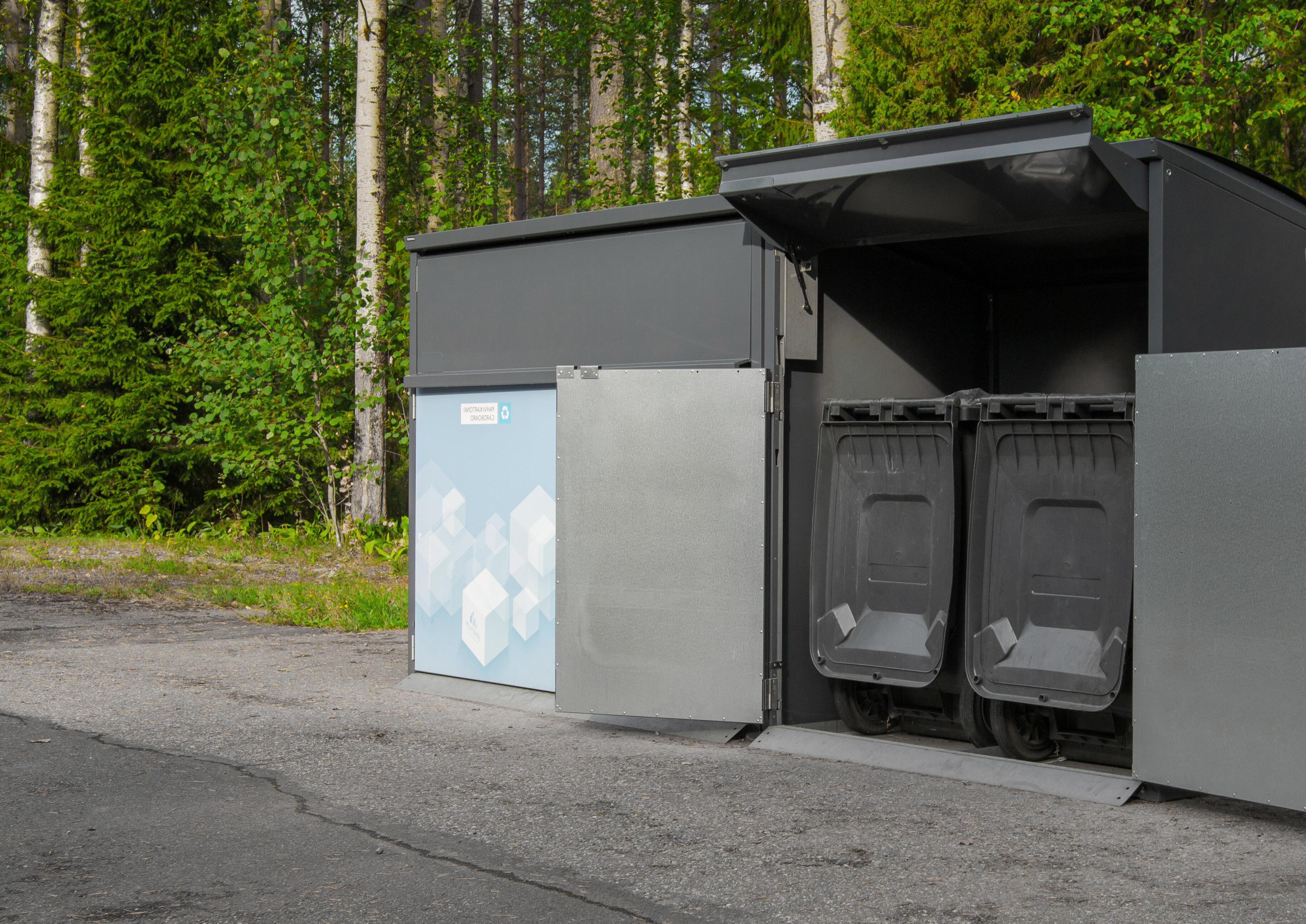

JÄTEASTIASUOJAT
JÄTEASTIASUOJAT
BASIC 52-53
VARIO 46-51
VIVA 54-69

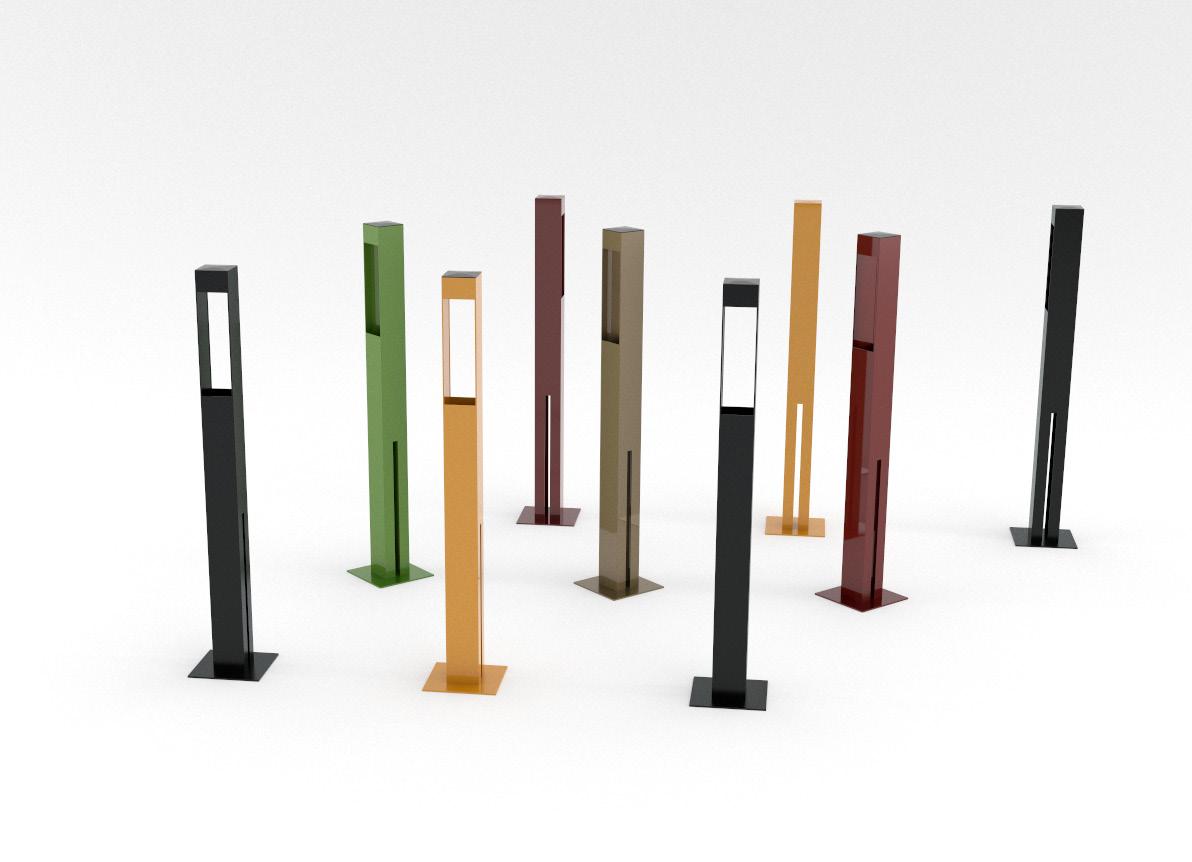

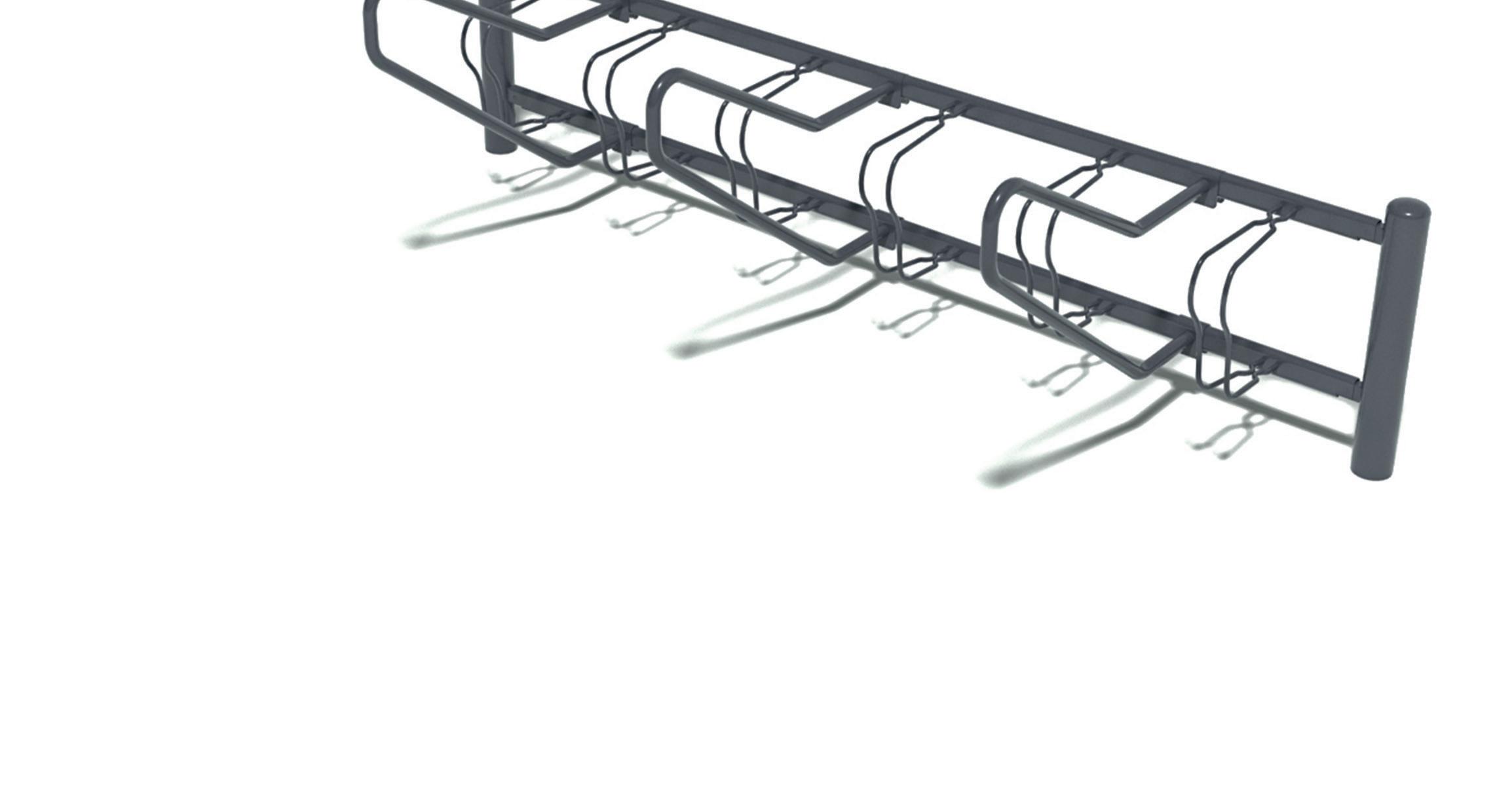

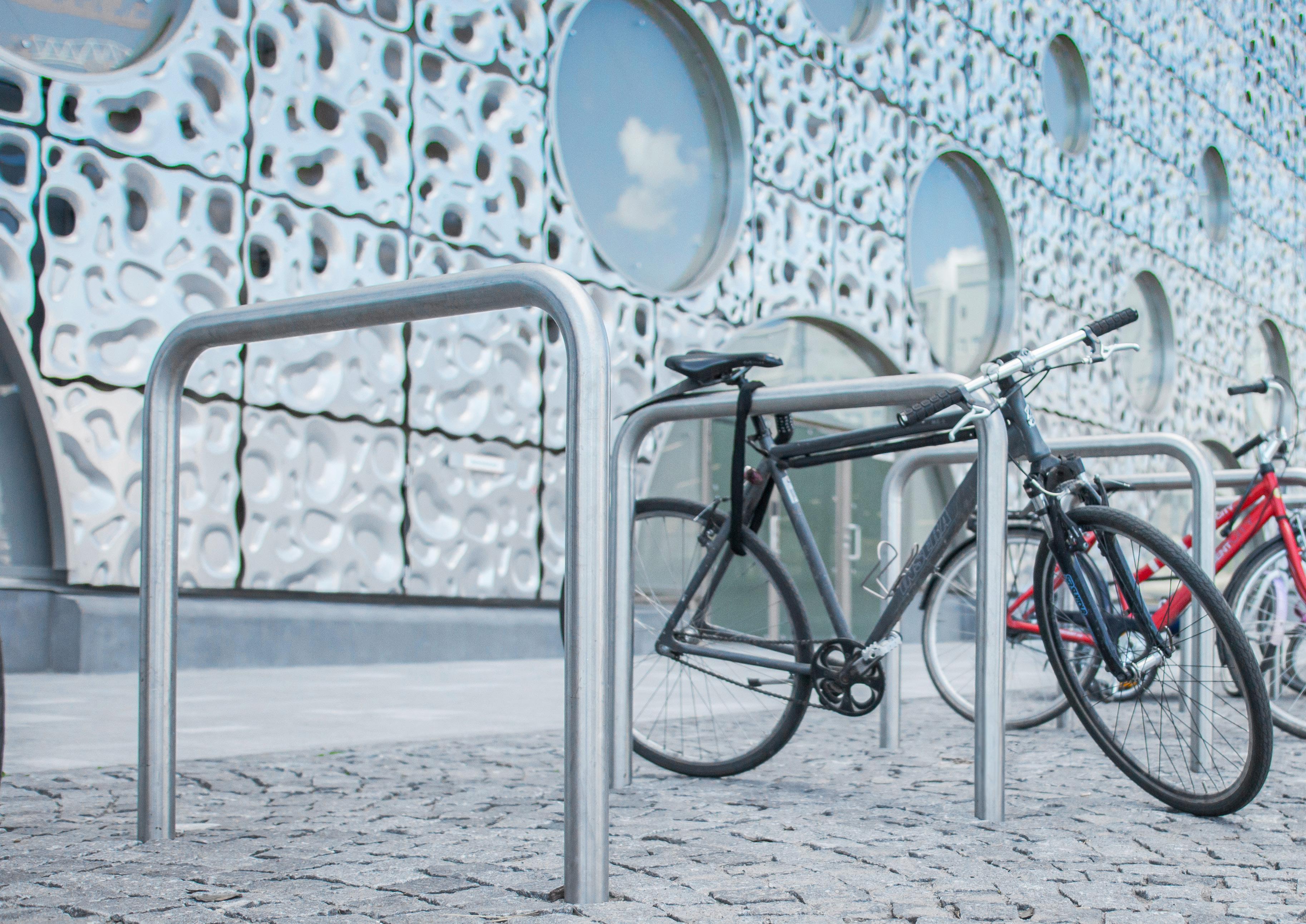

PYÖRÄTELINEET U2
FIPO
72-73
72-73
RUNKOLUKITUS
RUNKOLUKITUSPOLLARI
CUBIQ

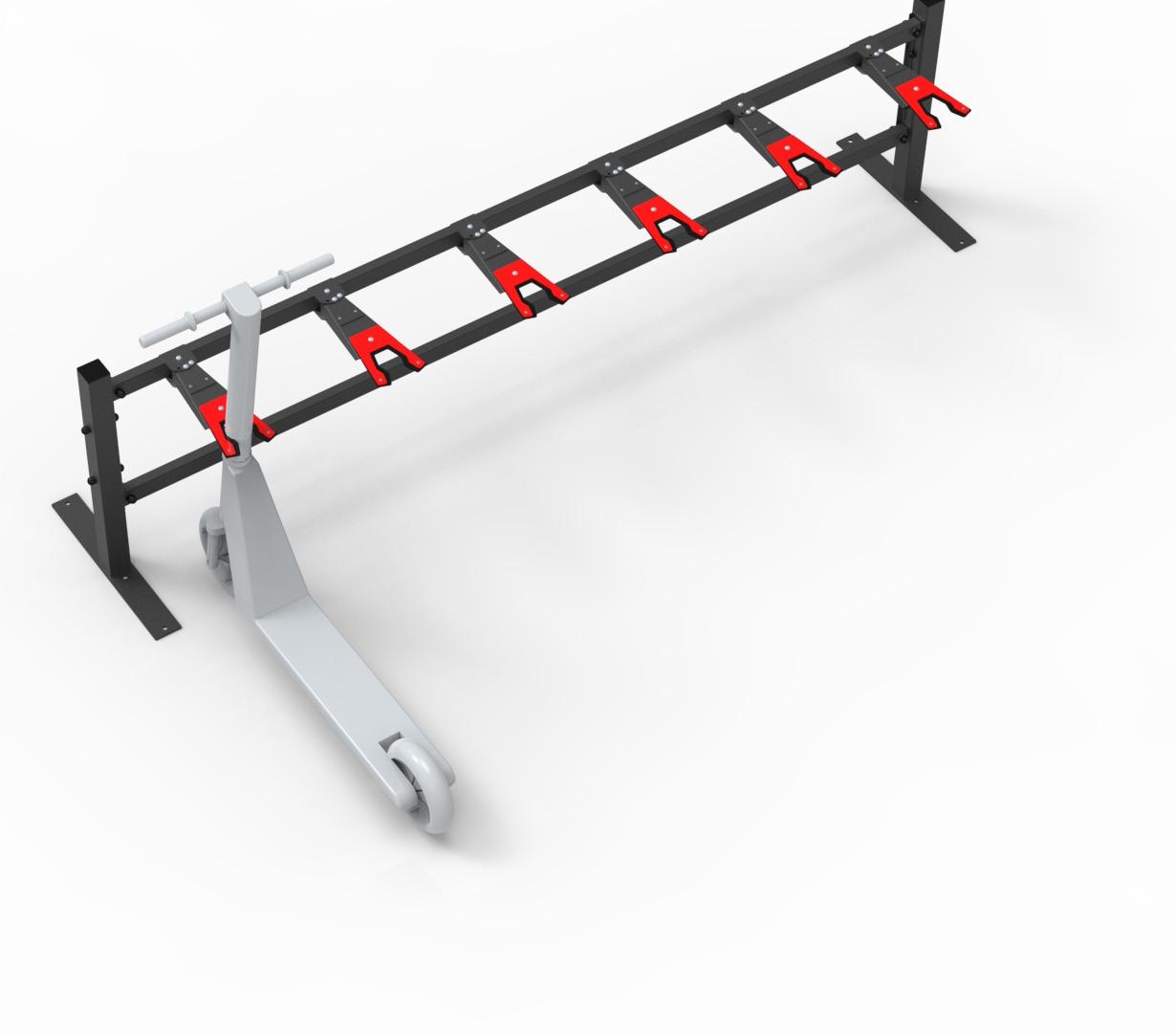

PYÖRÄ- JA POTKULAUTATELINEET
74-77
KLASSIKKO
TREO

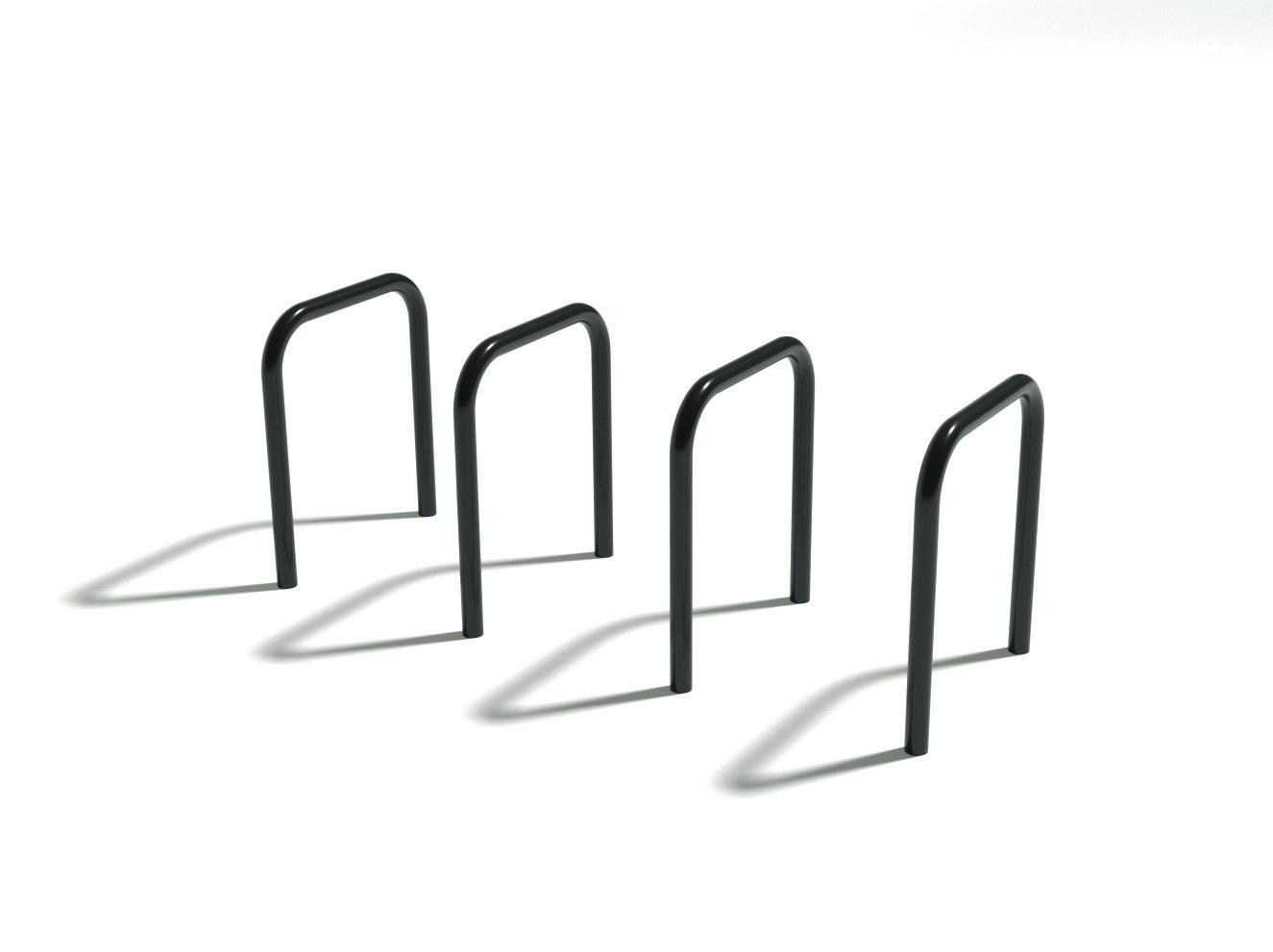

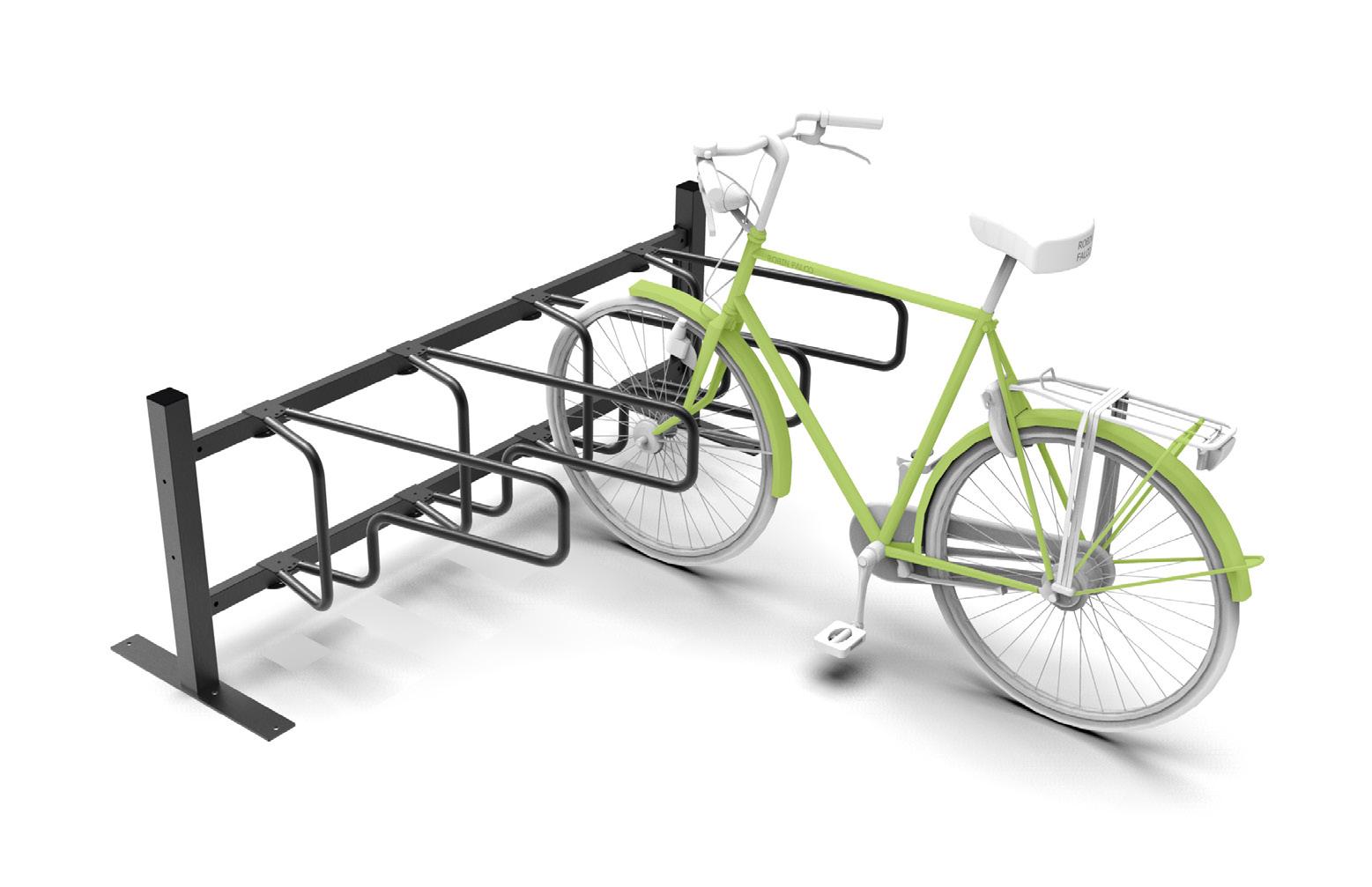

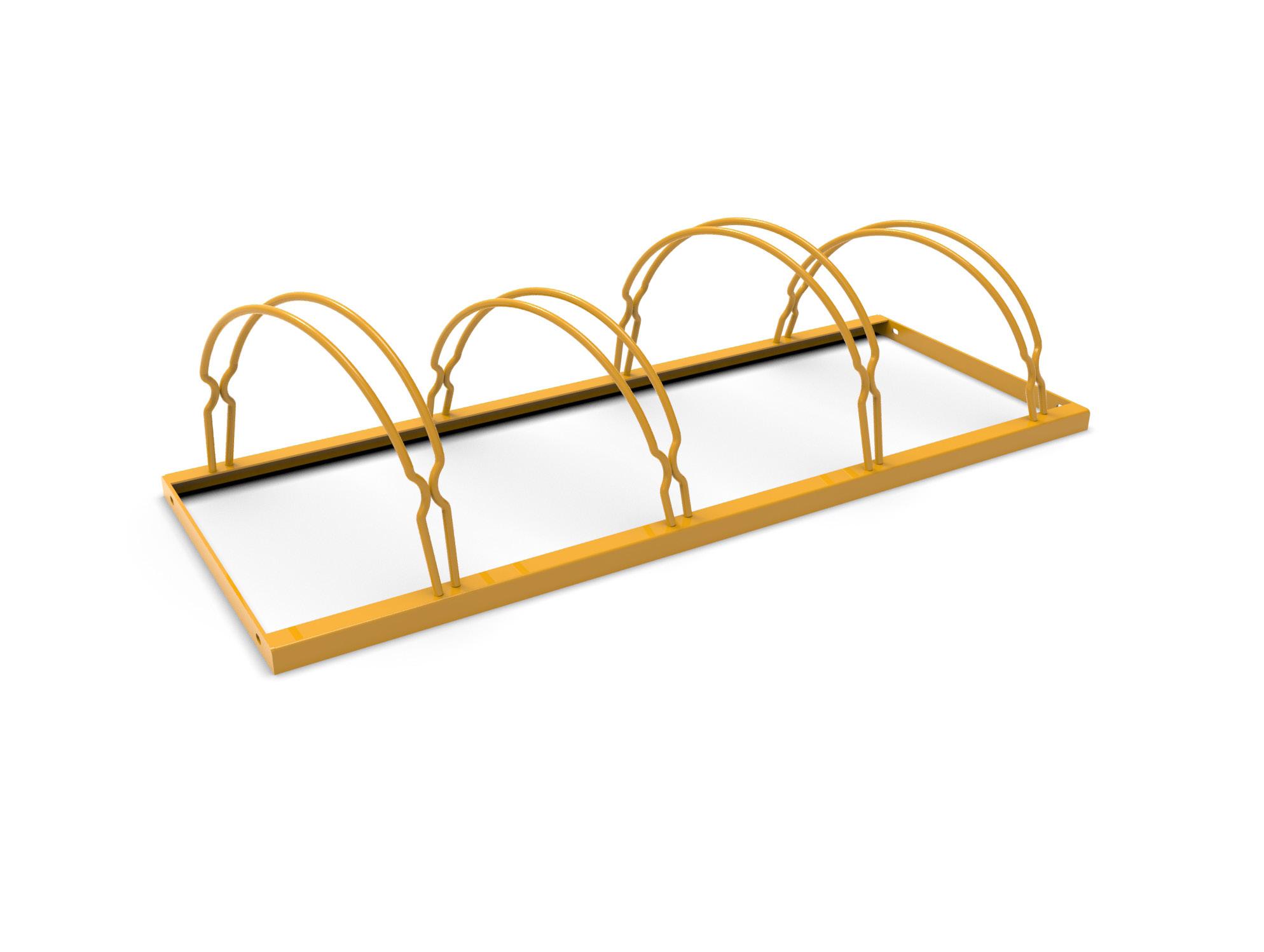

PYÖRÄTELINE
PYÖRÄTELINE
78-79
78-79
VELOPA

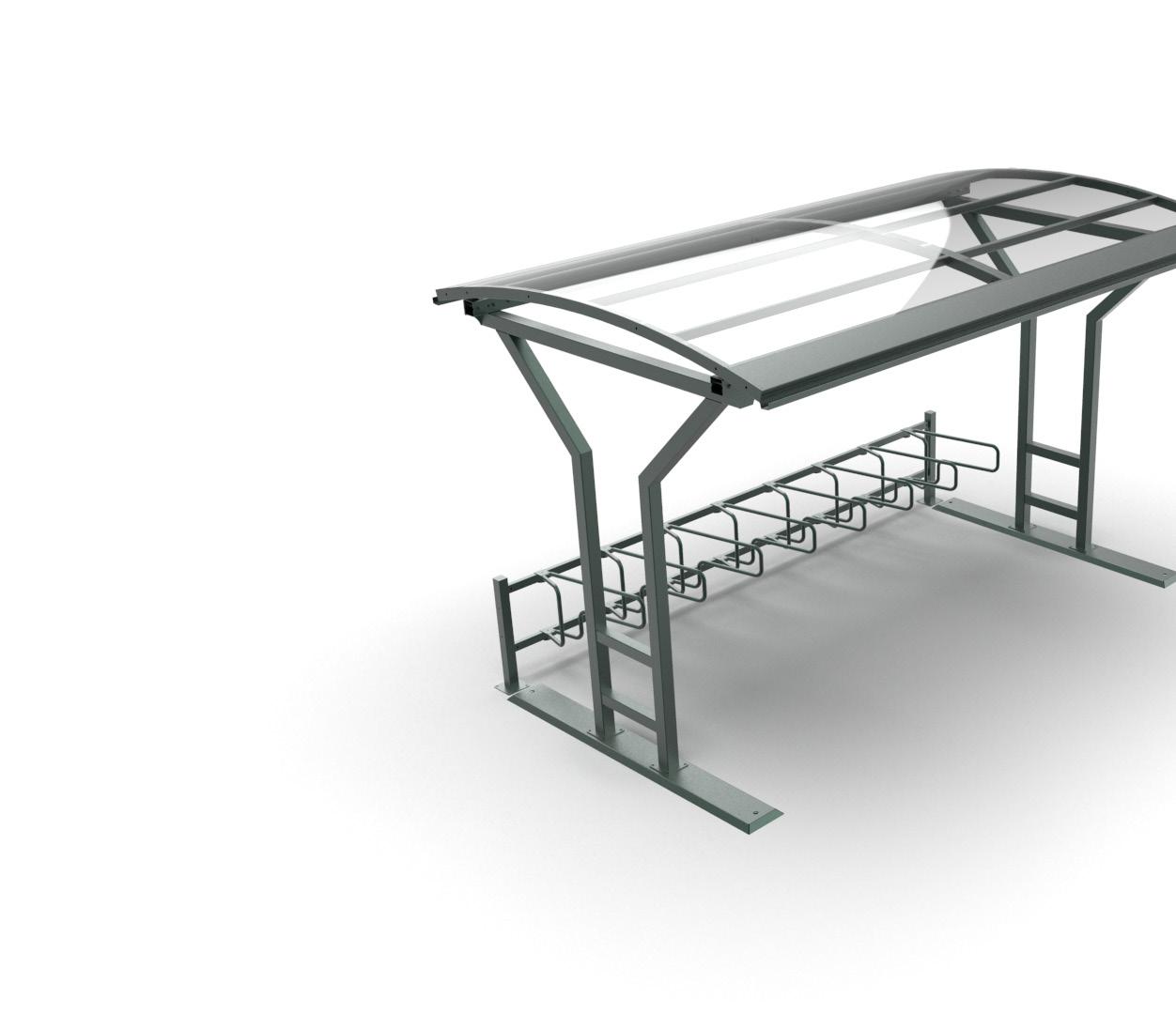

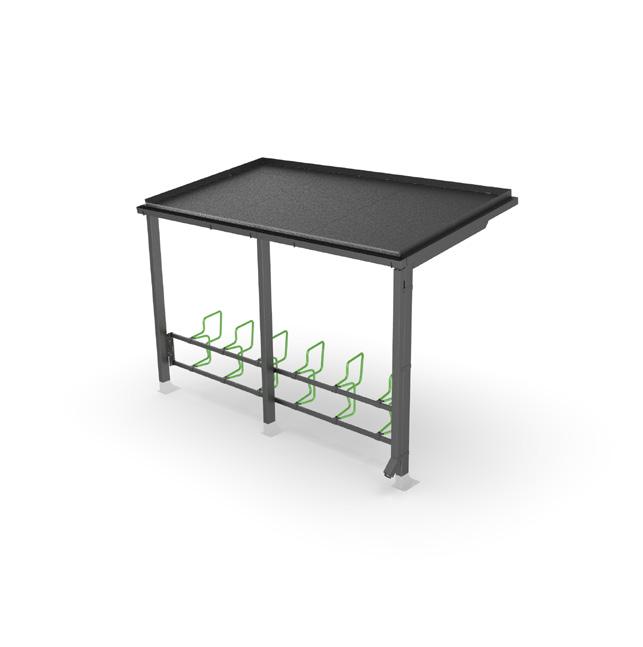

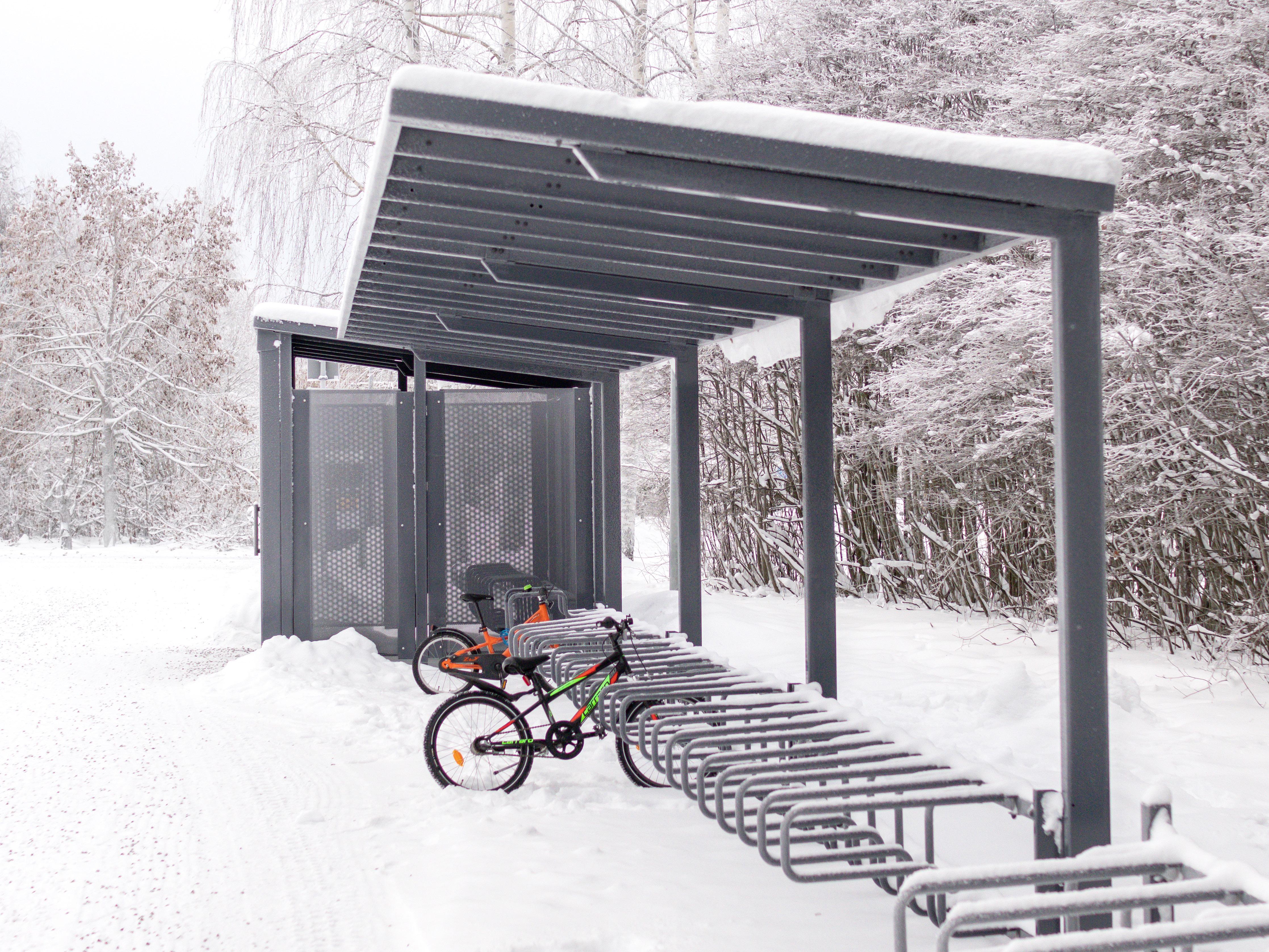

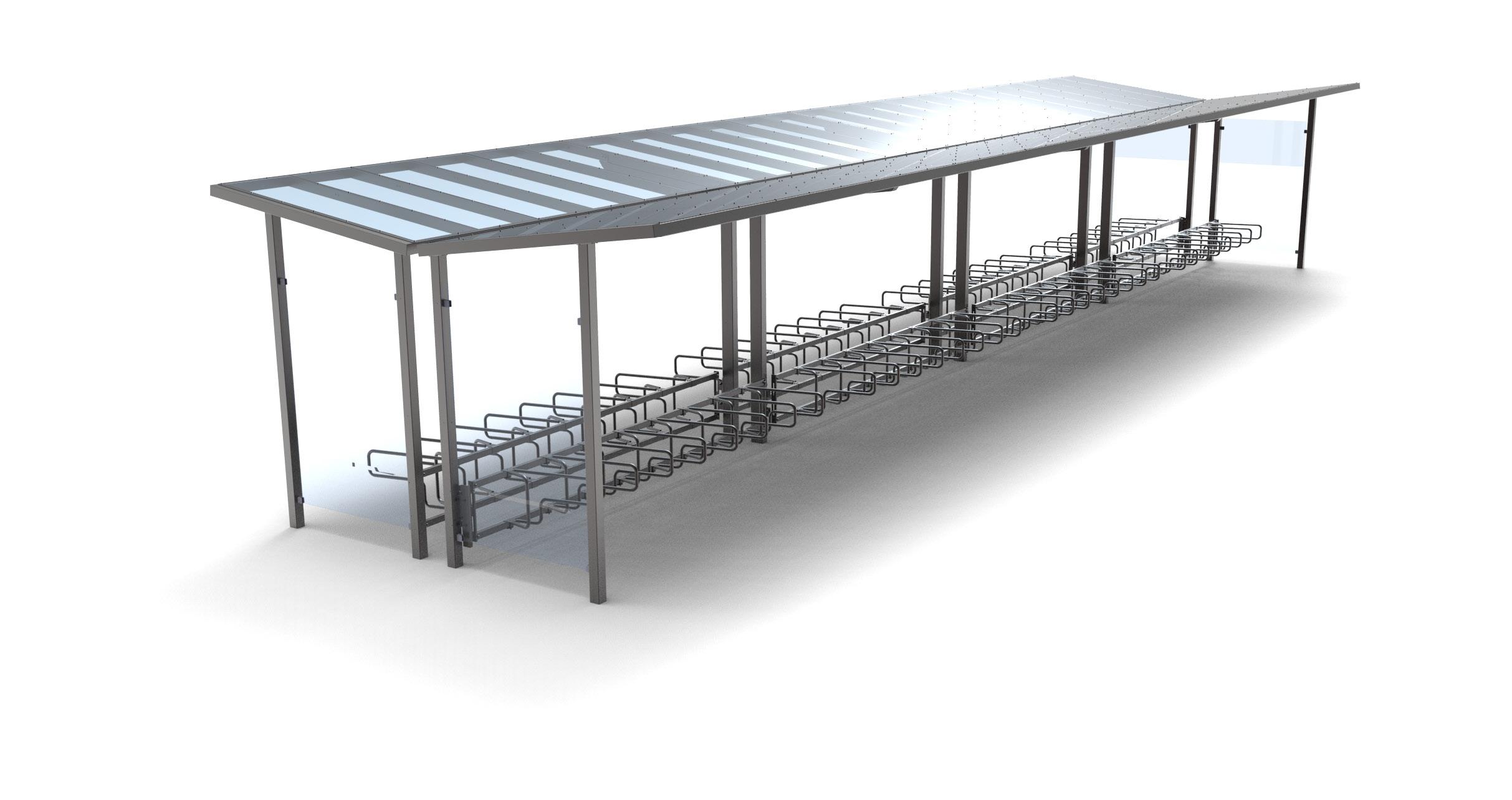

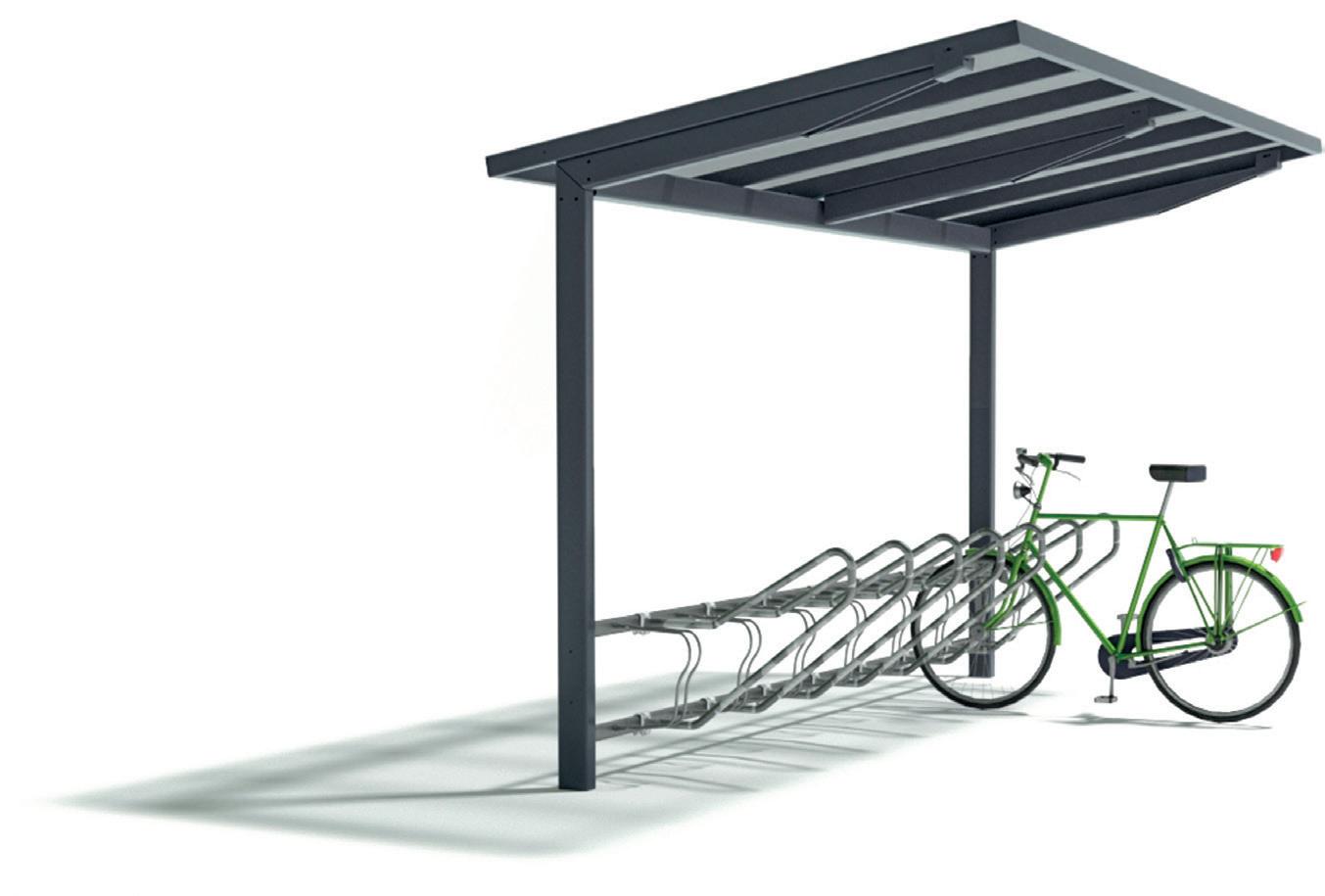

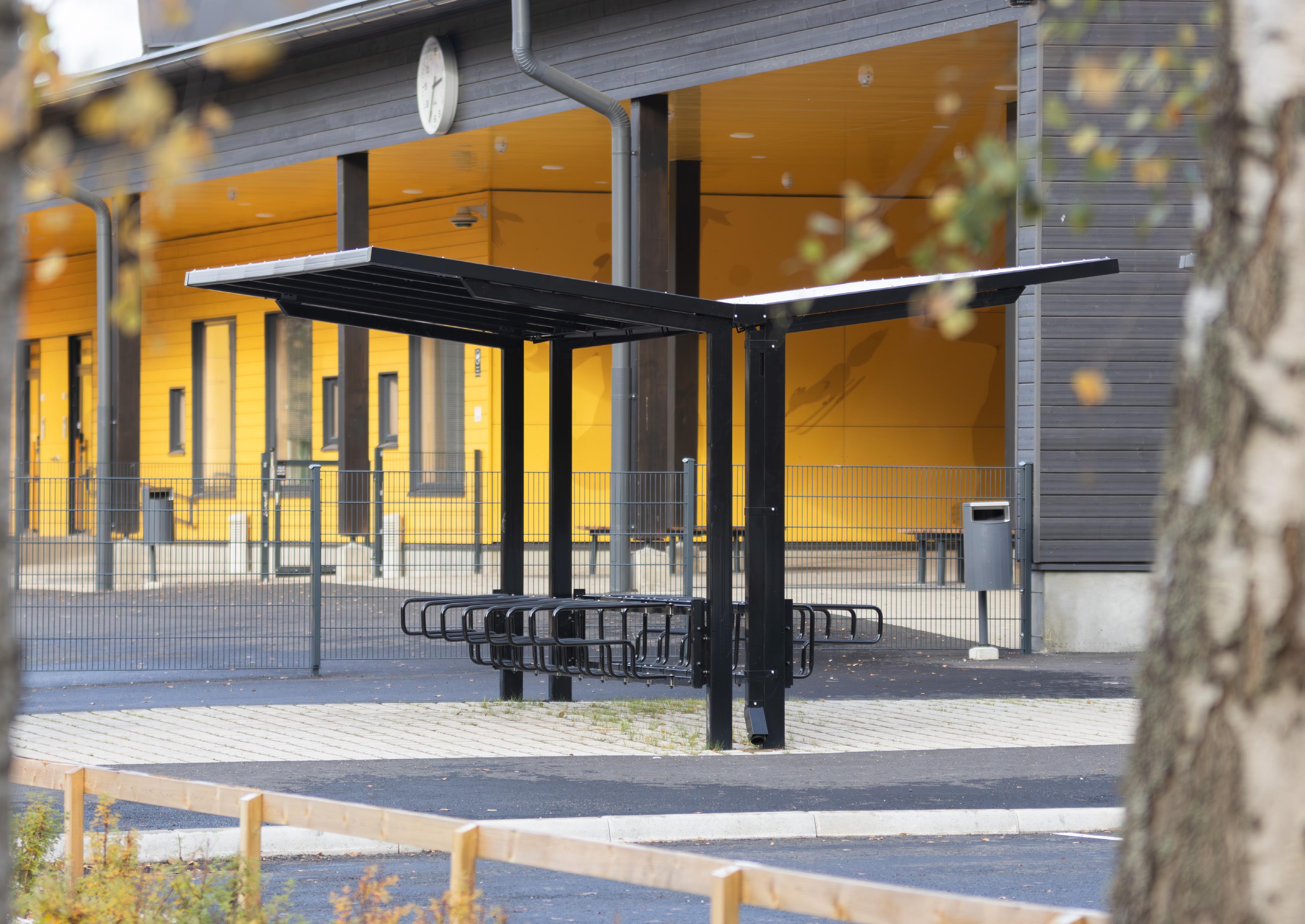

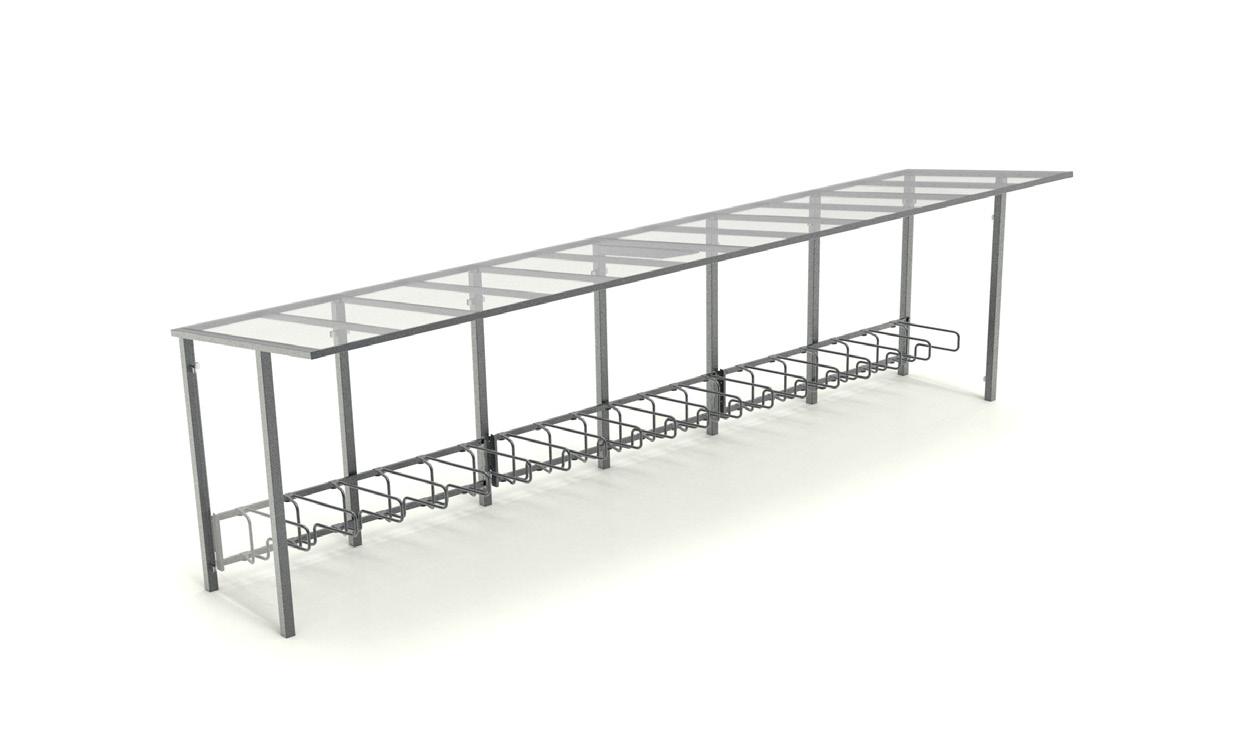

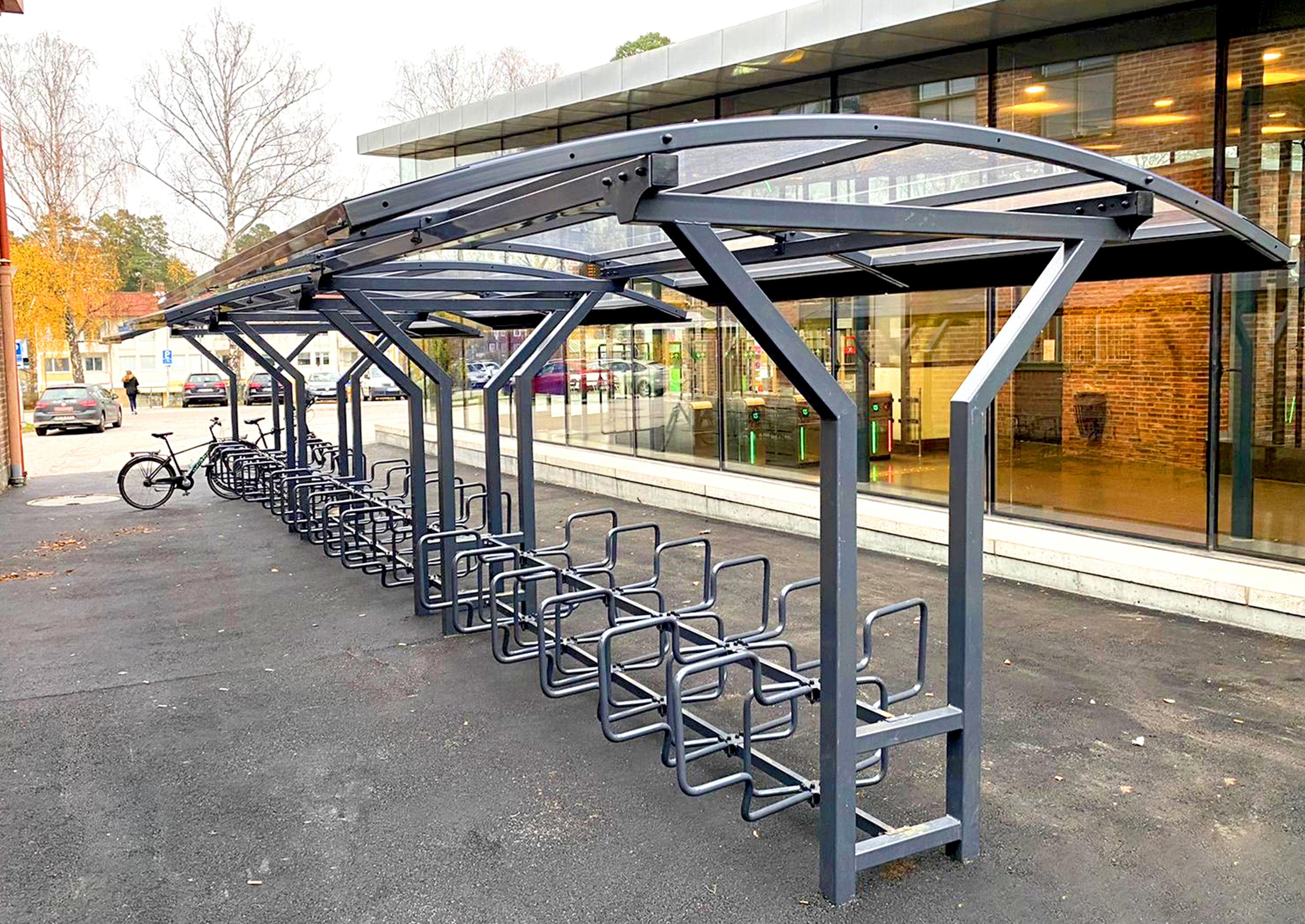

KATOKSET JA PYÖRÄTELINEET

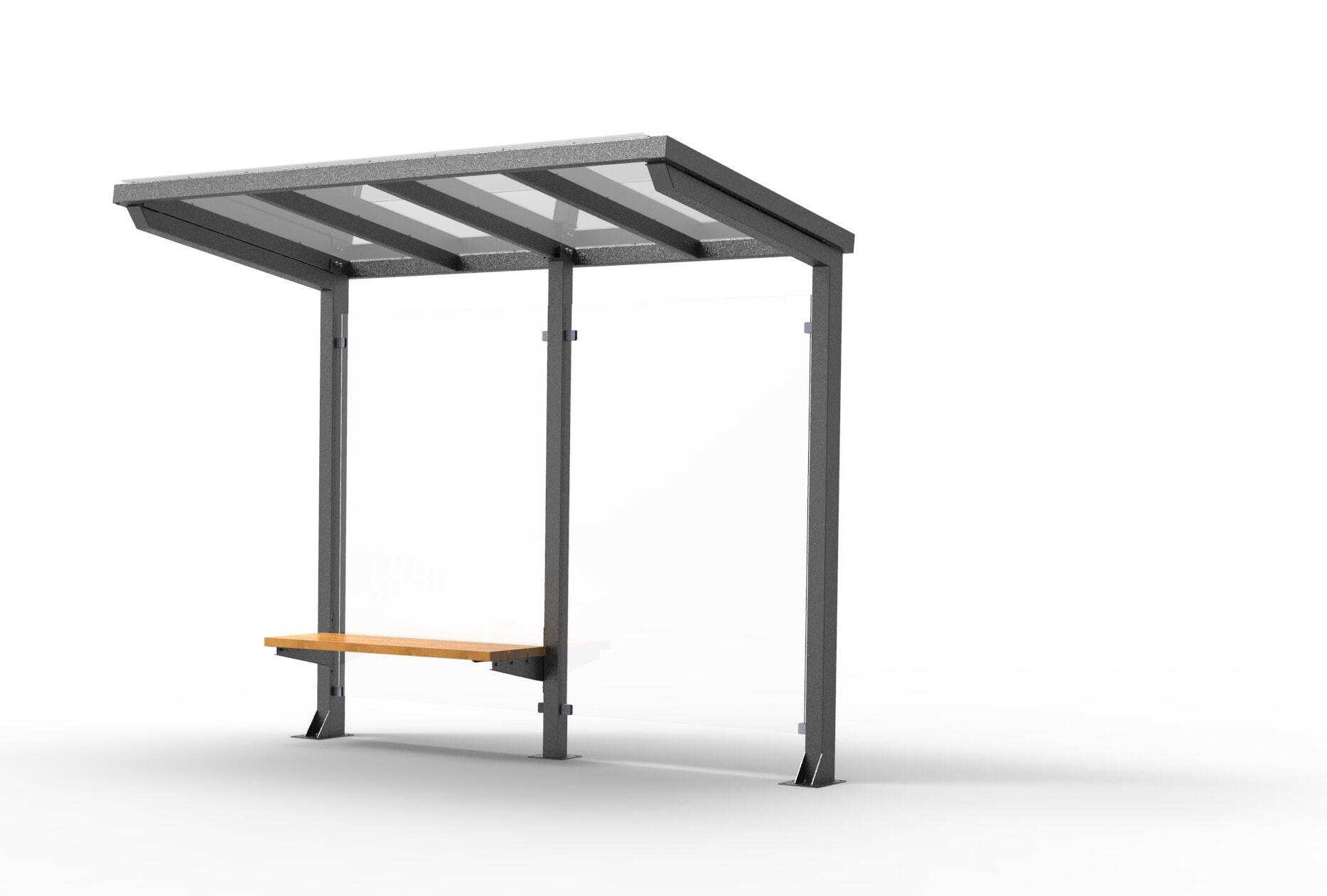

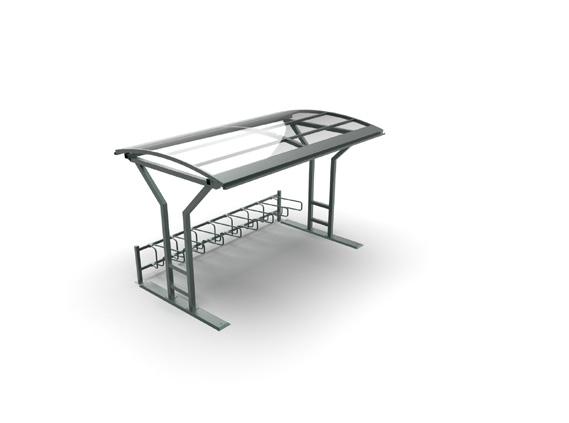

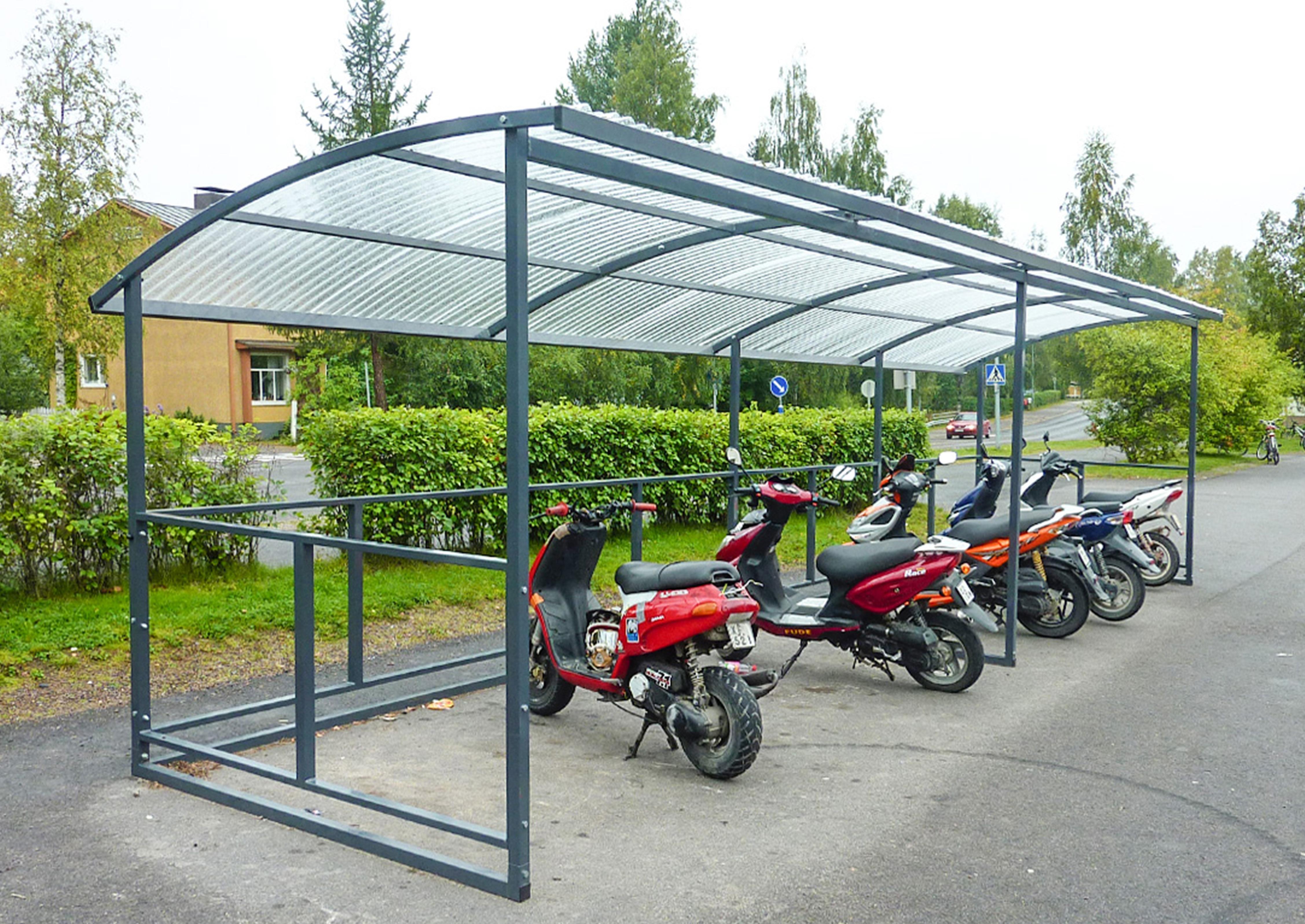

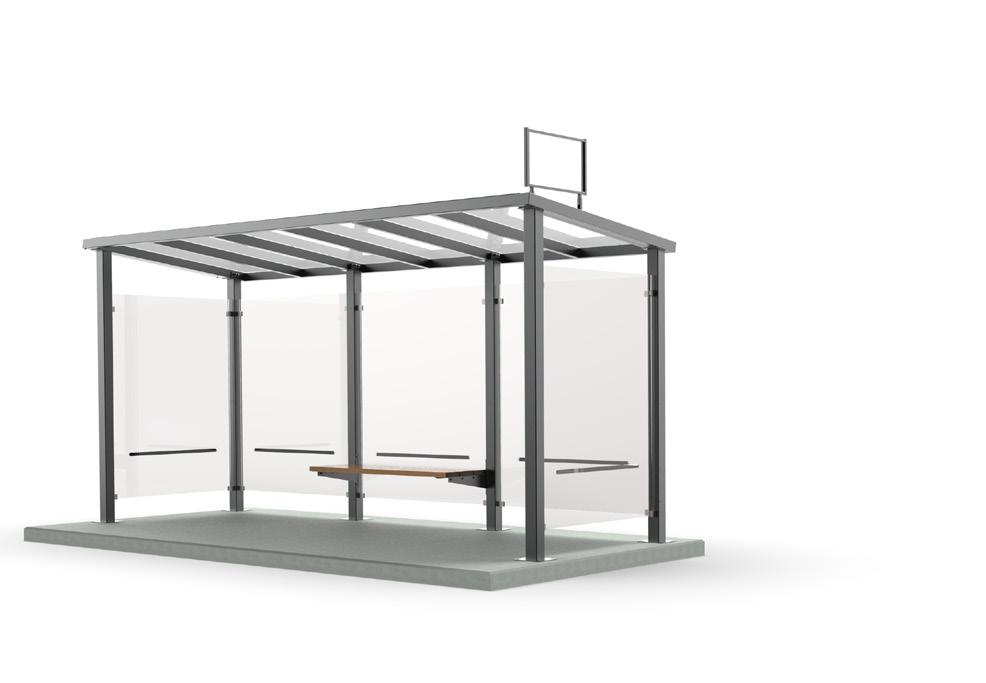

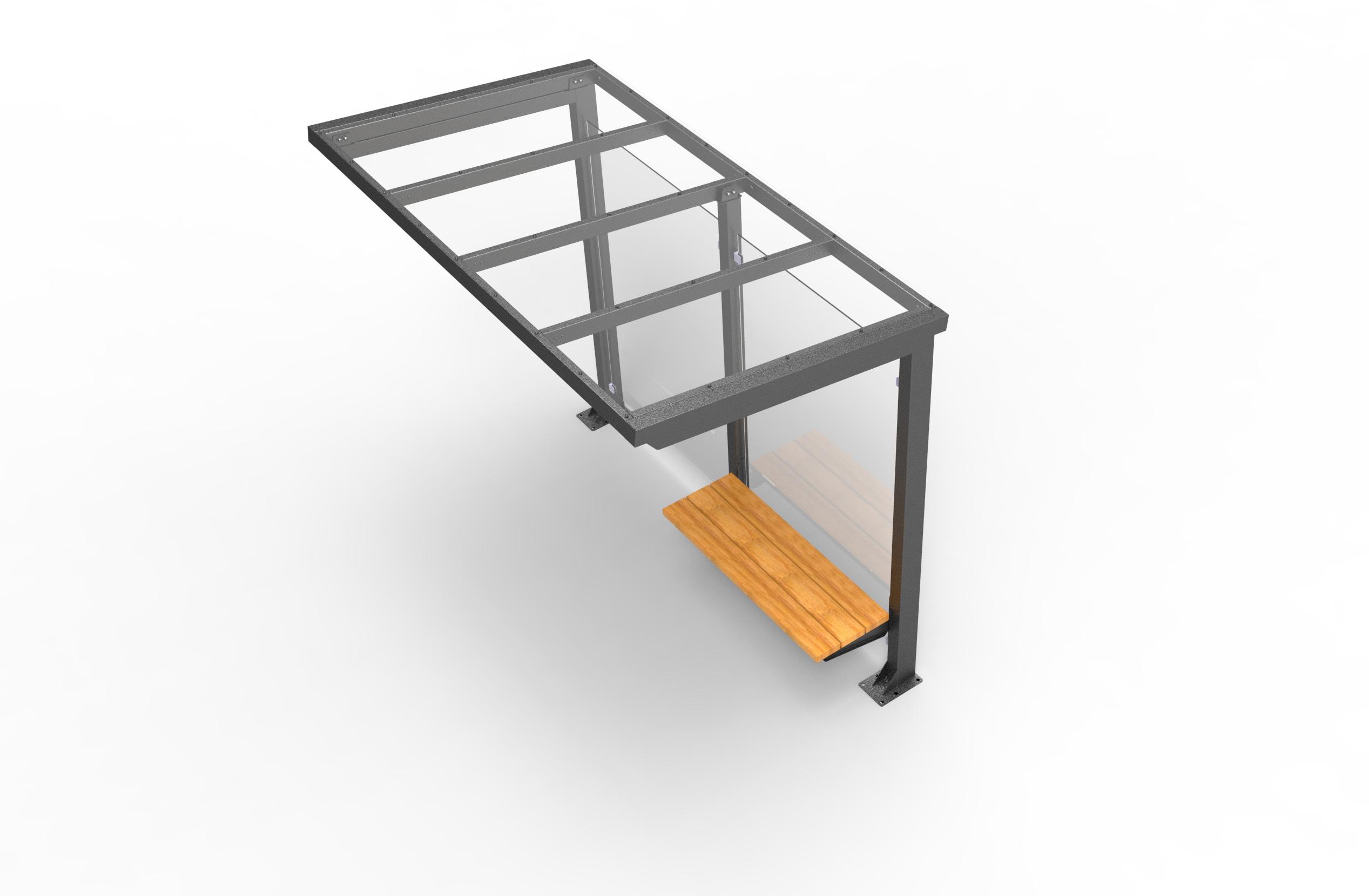

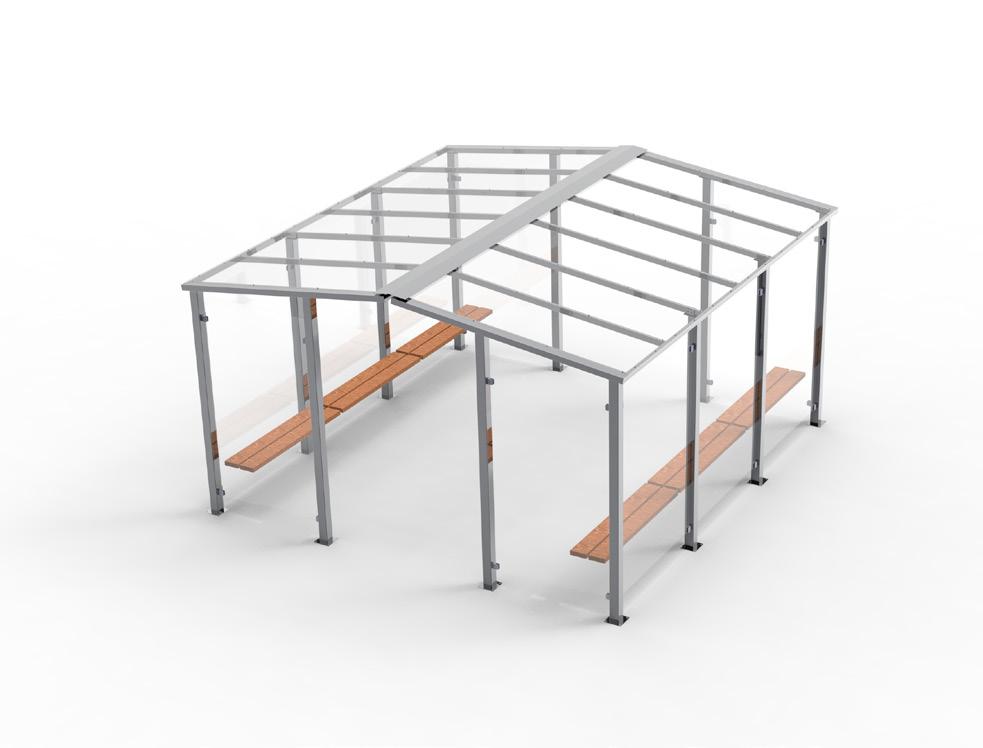

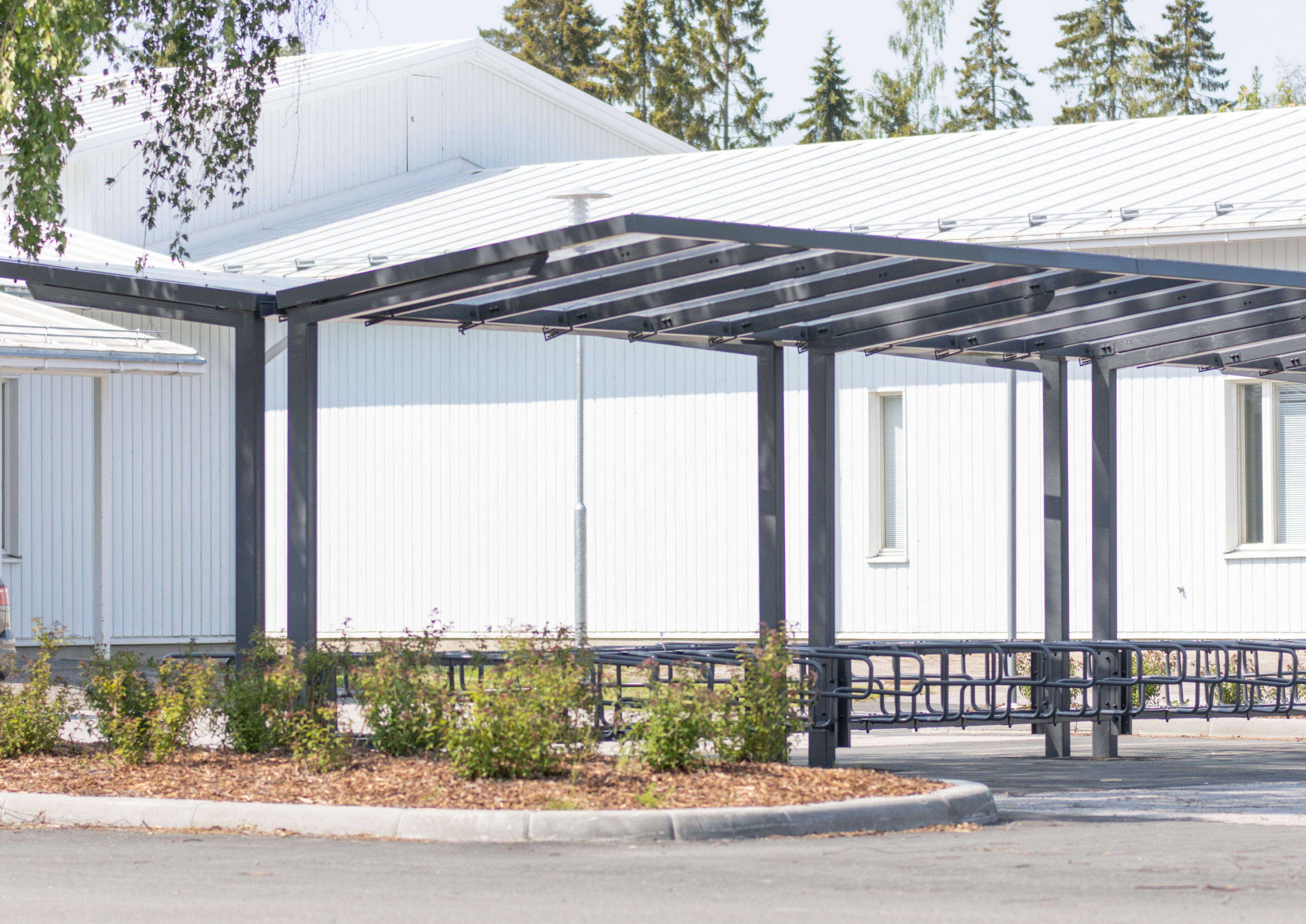

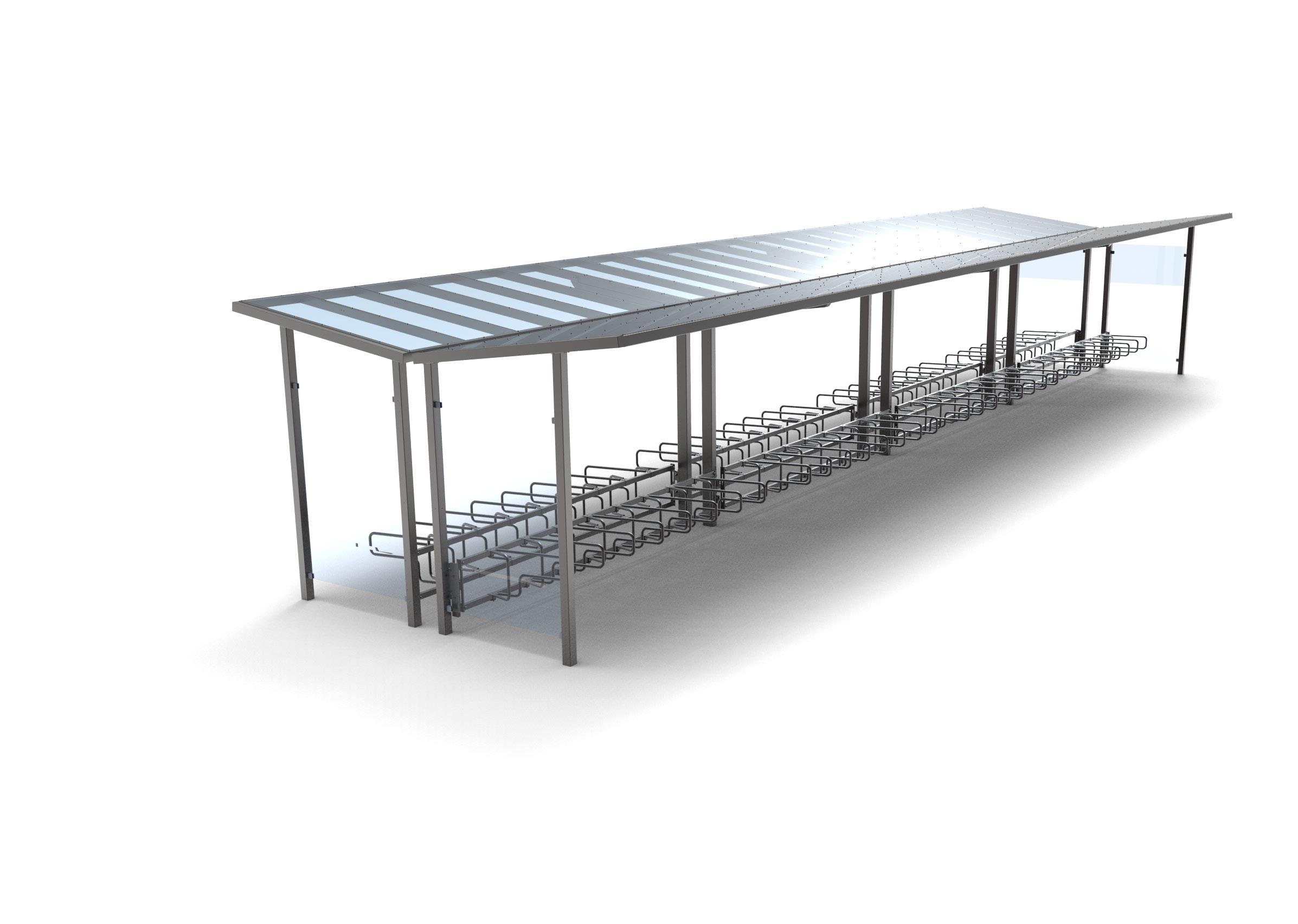

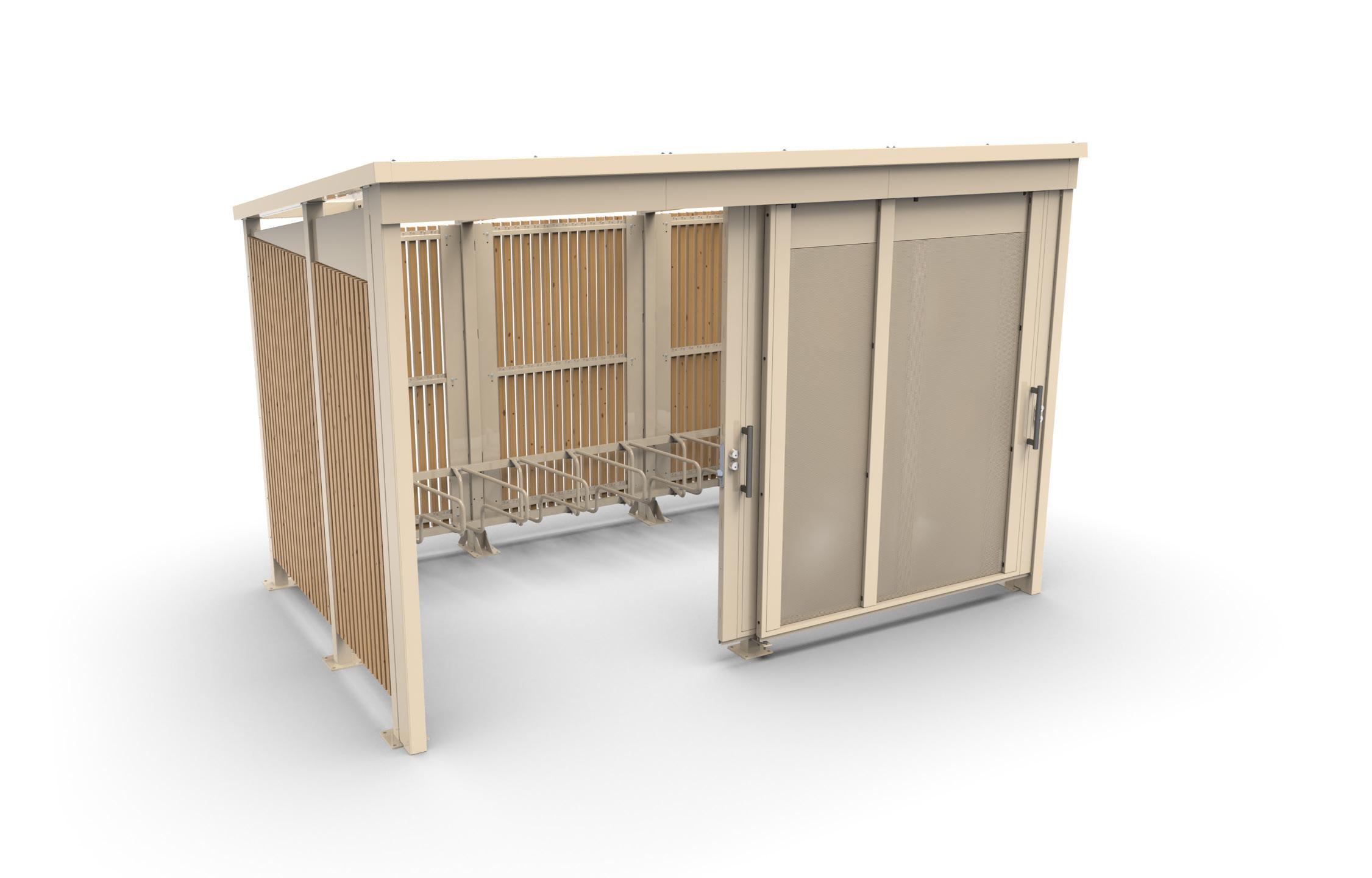

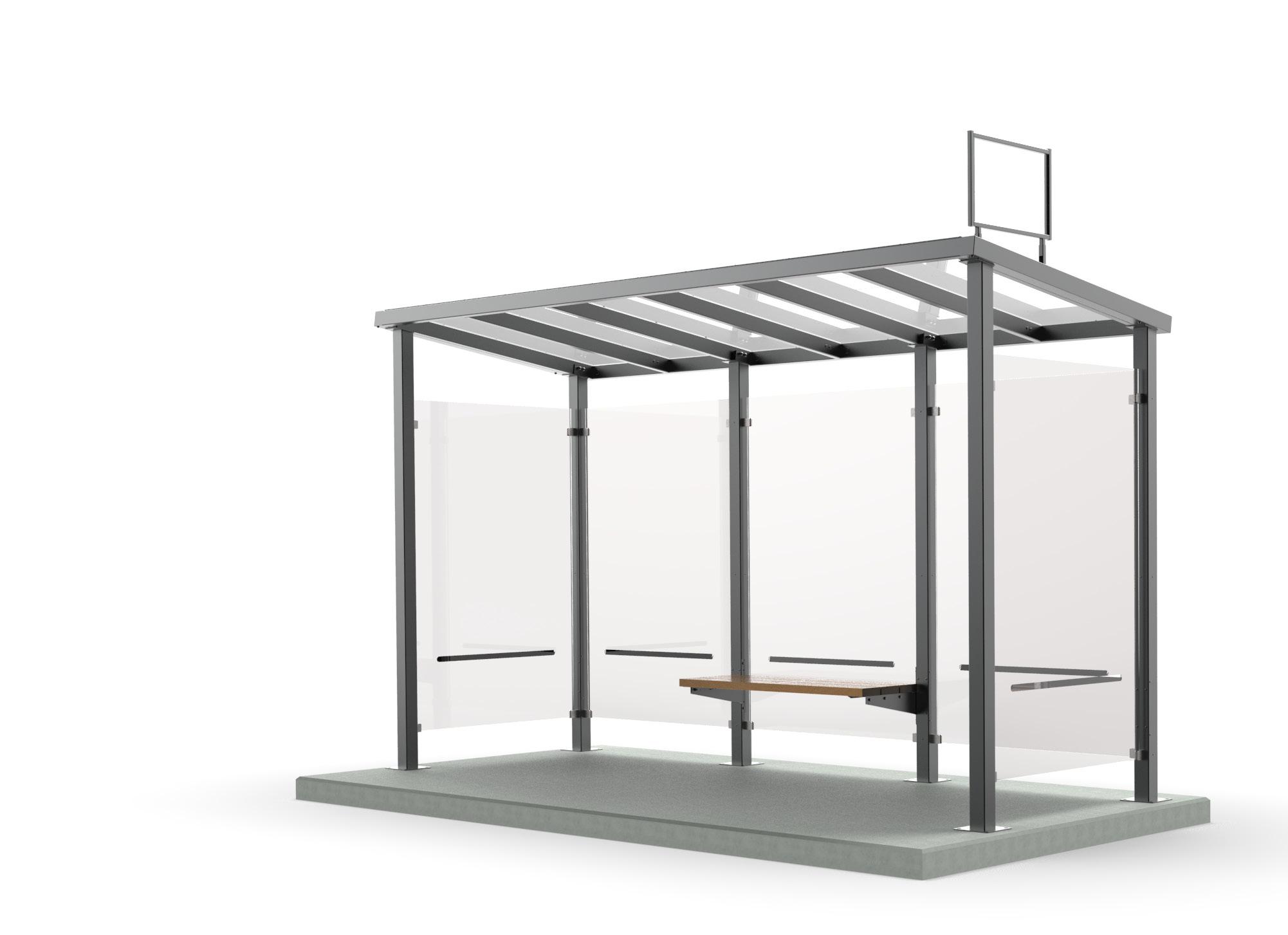

KATOKSET

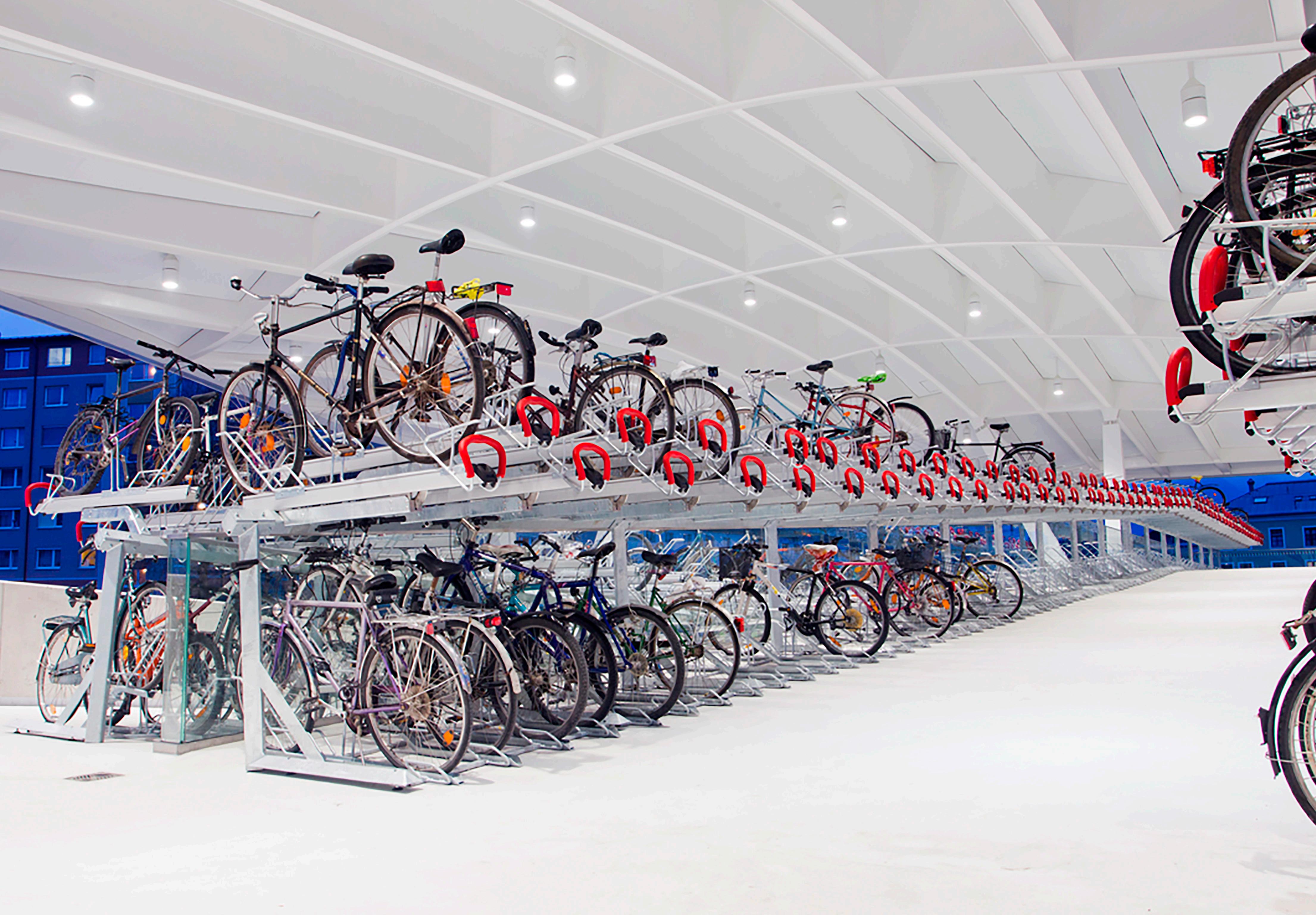

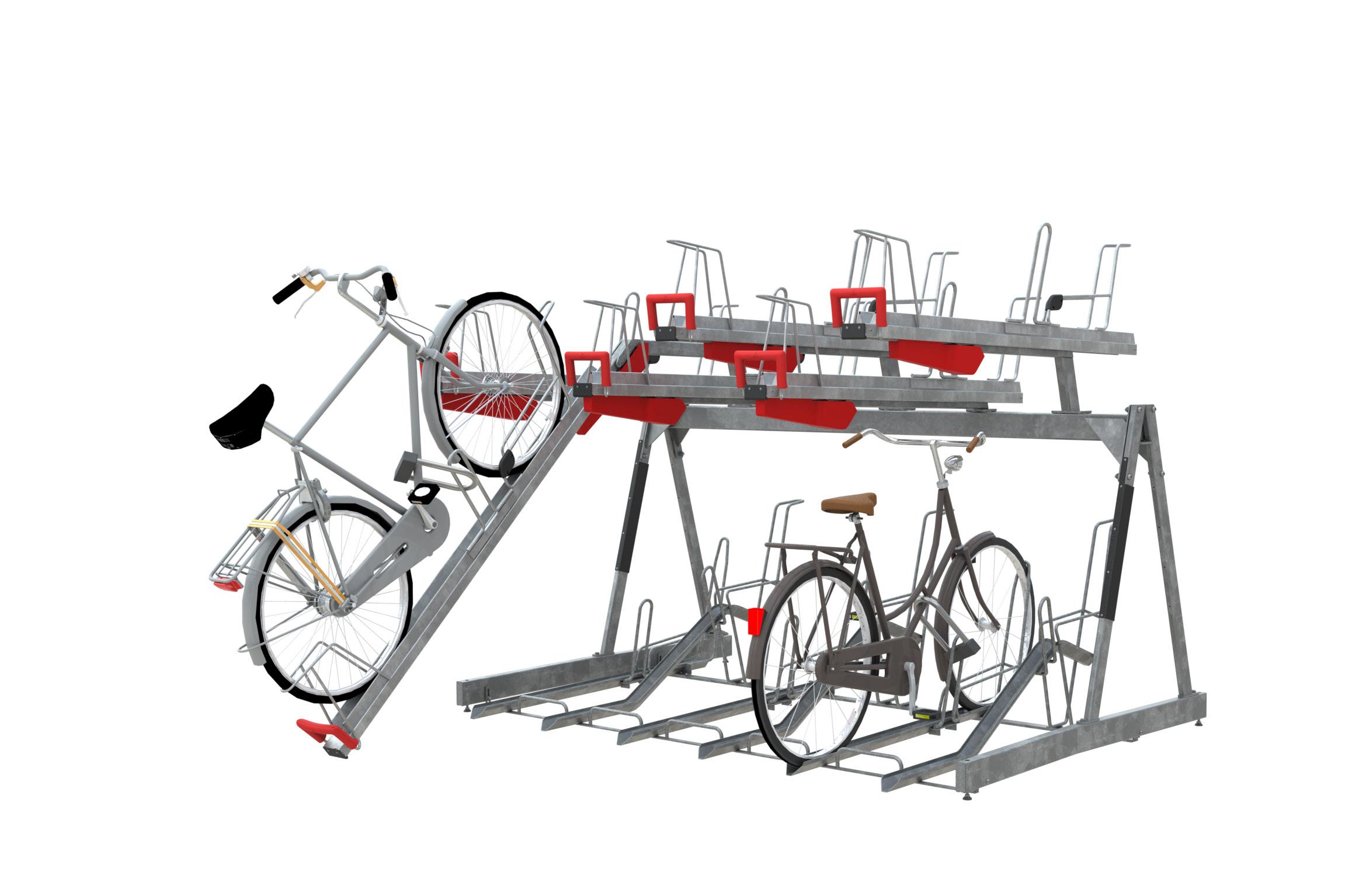

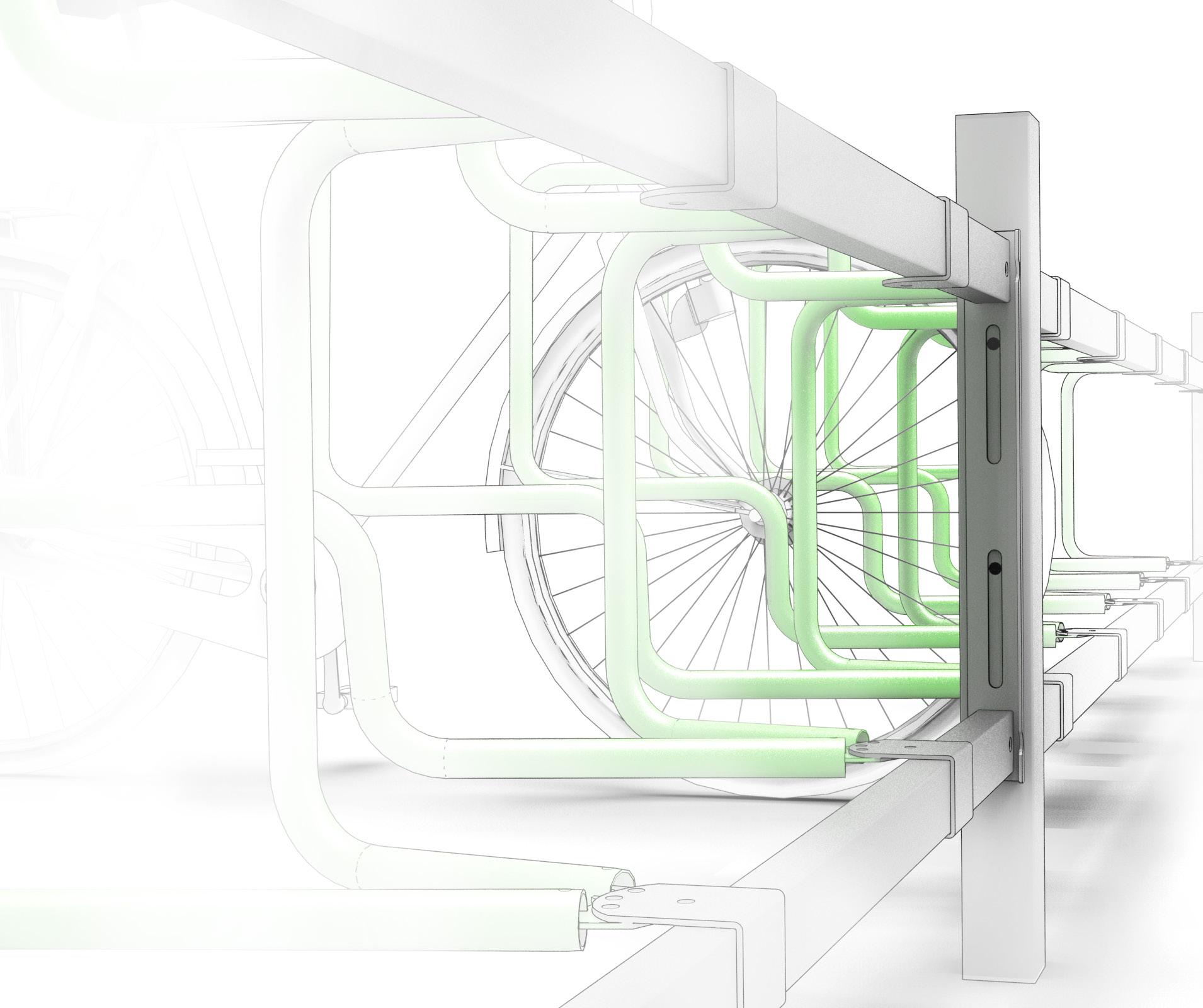

KAKSIKERROSTELINE
80-81 5

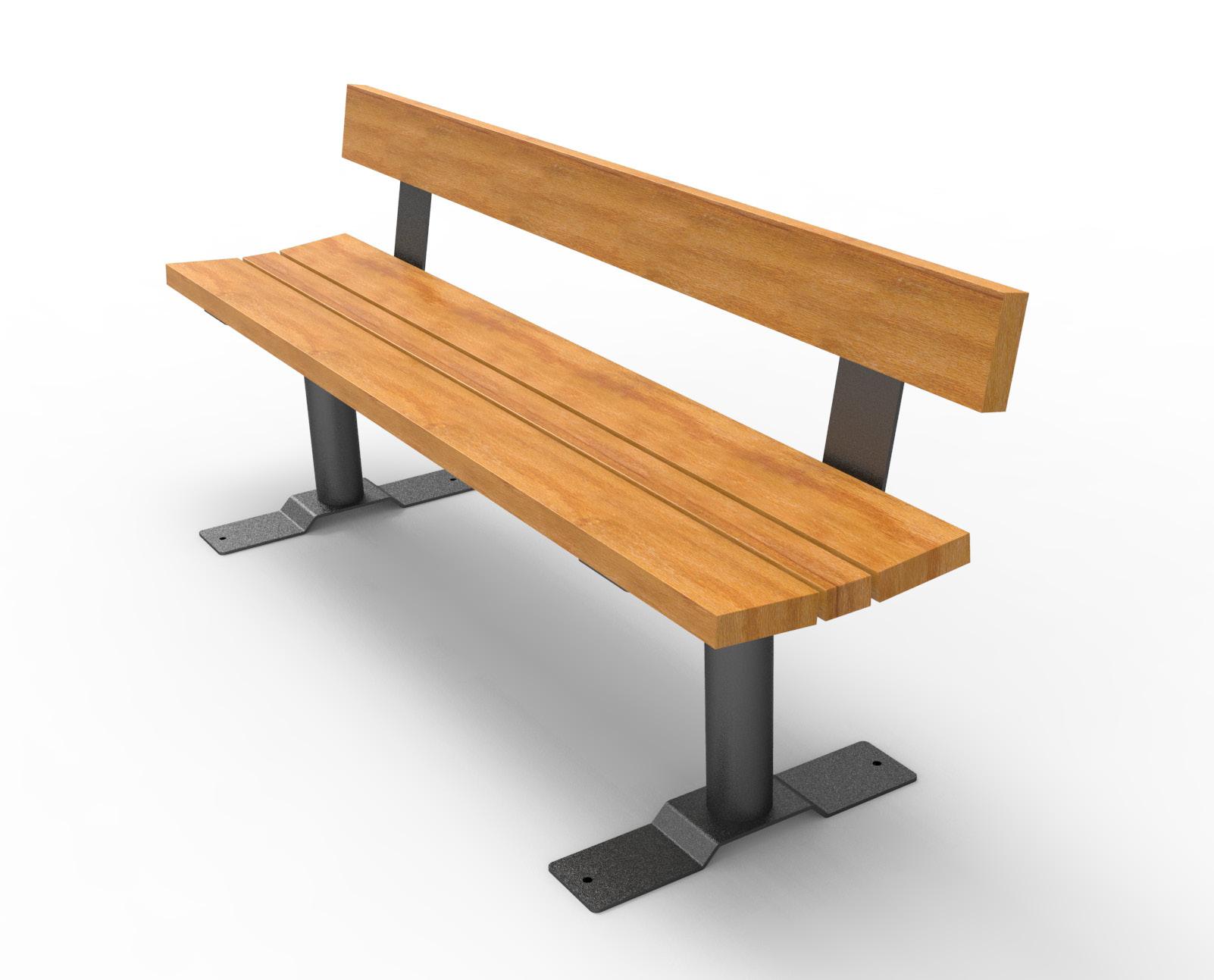

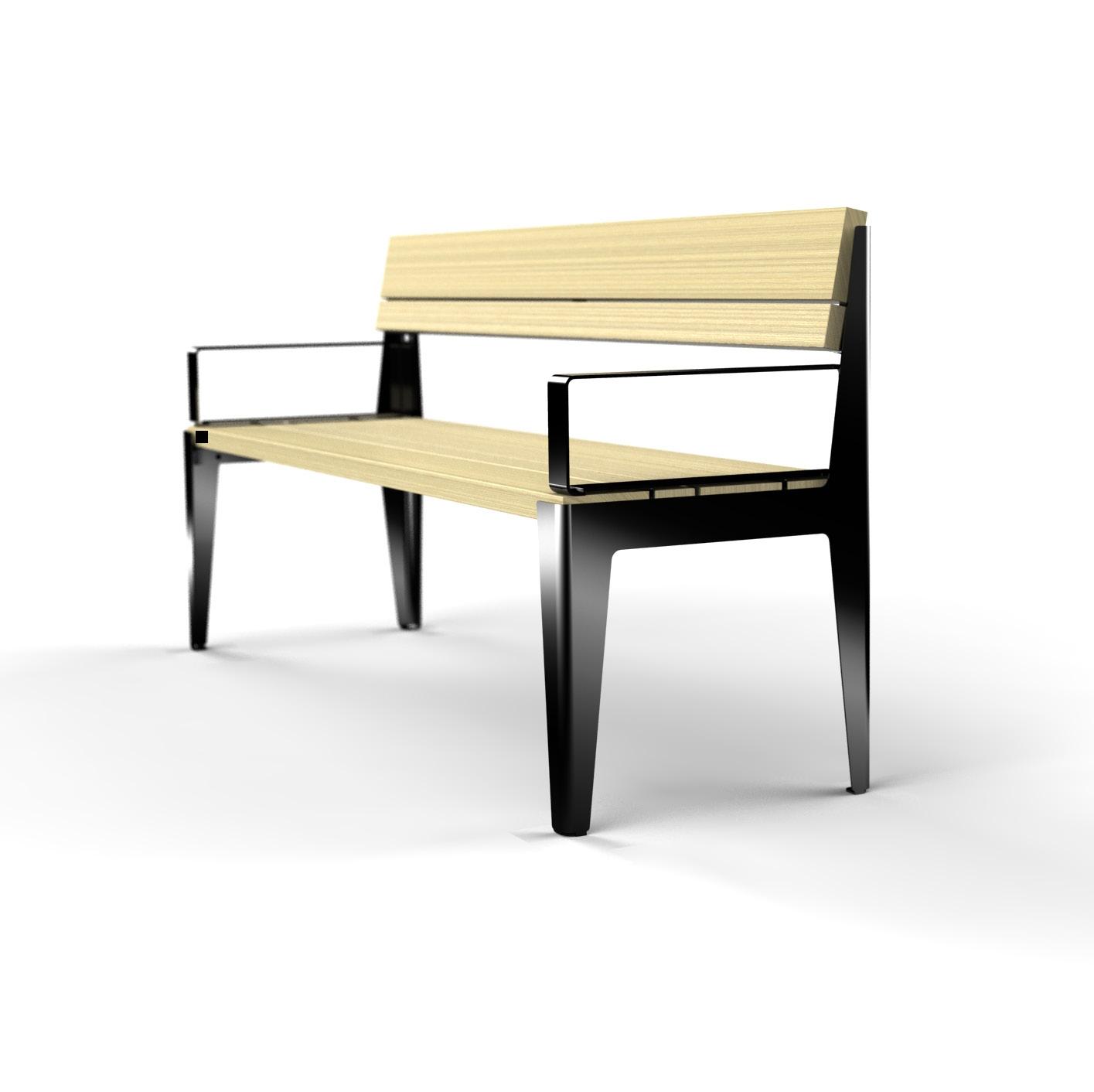

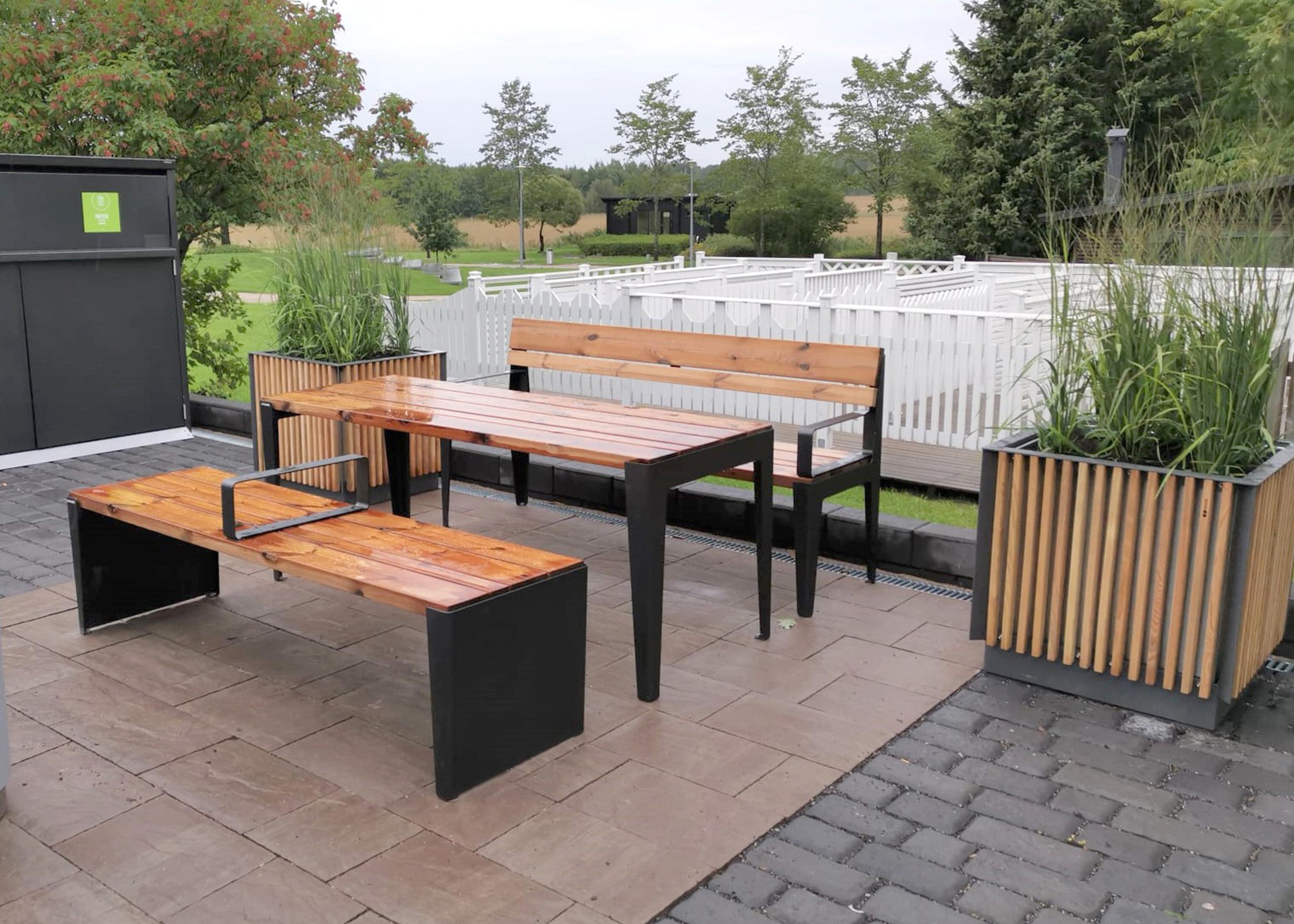

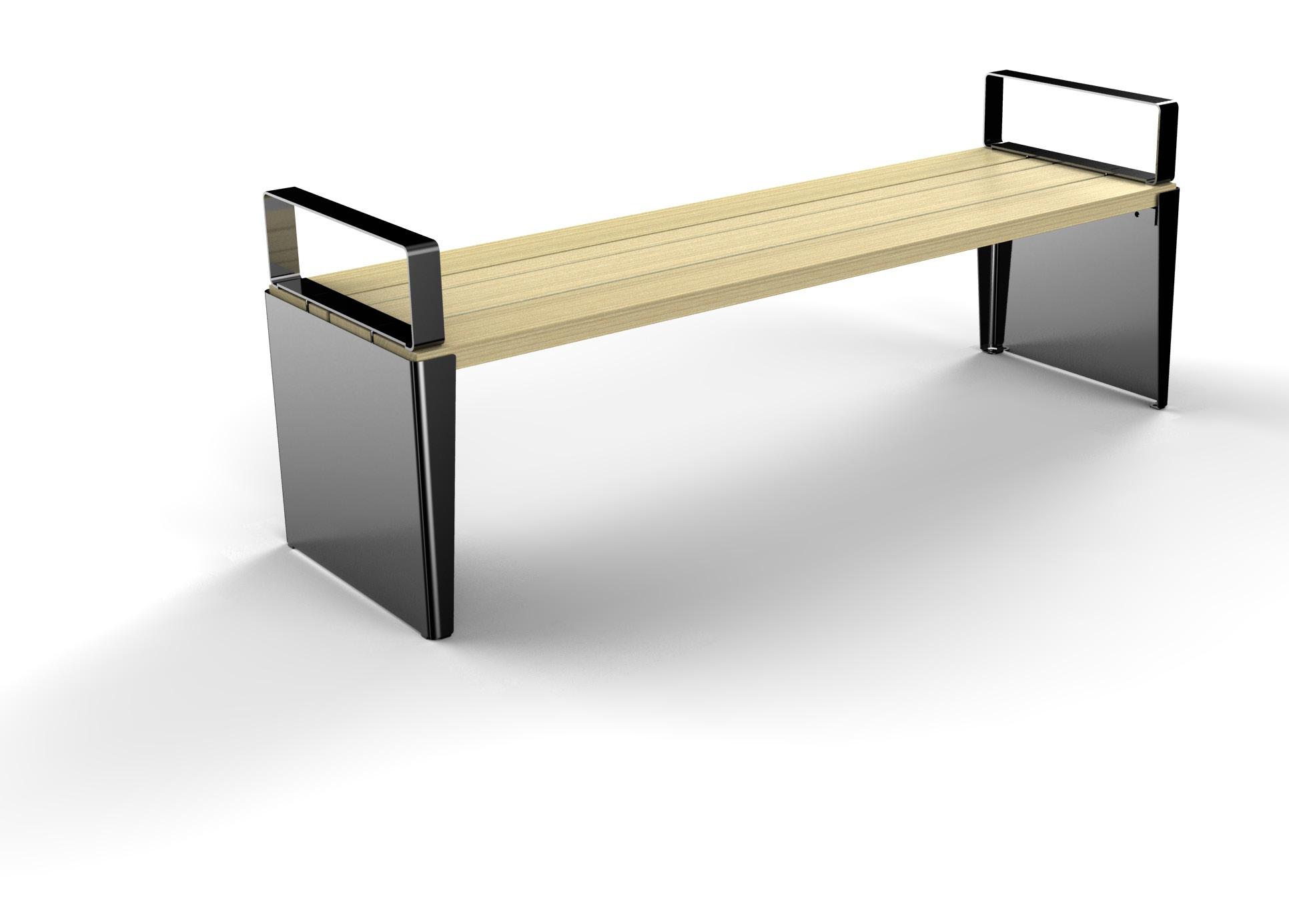

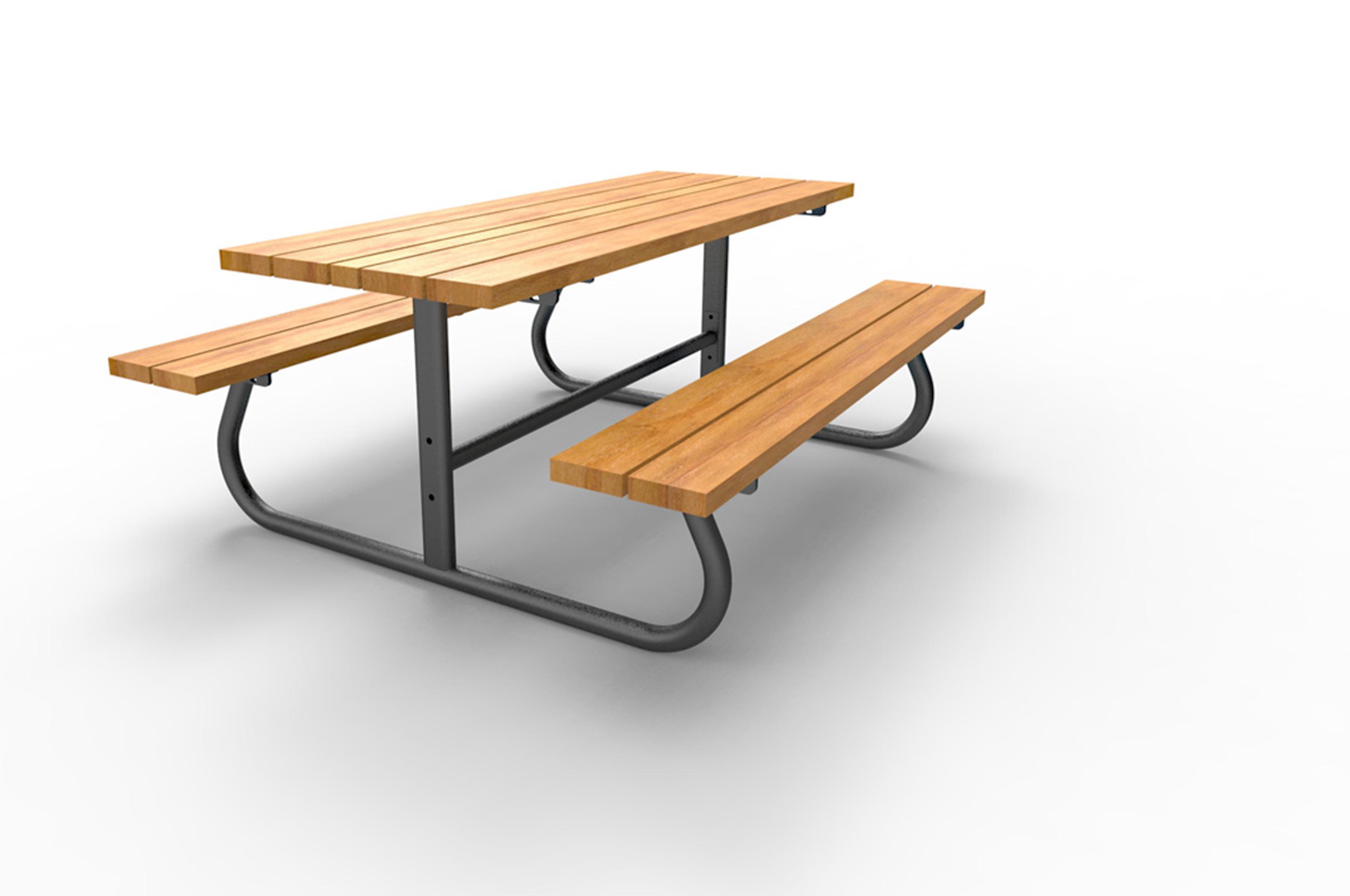

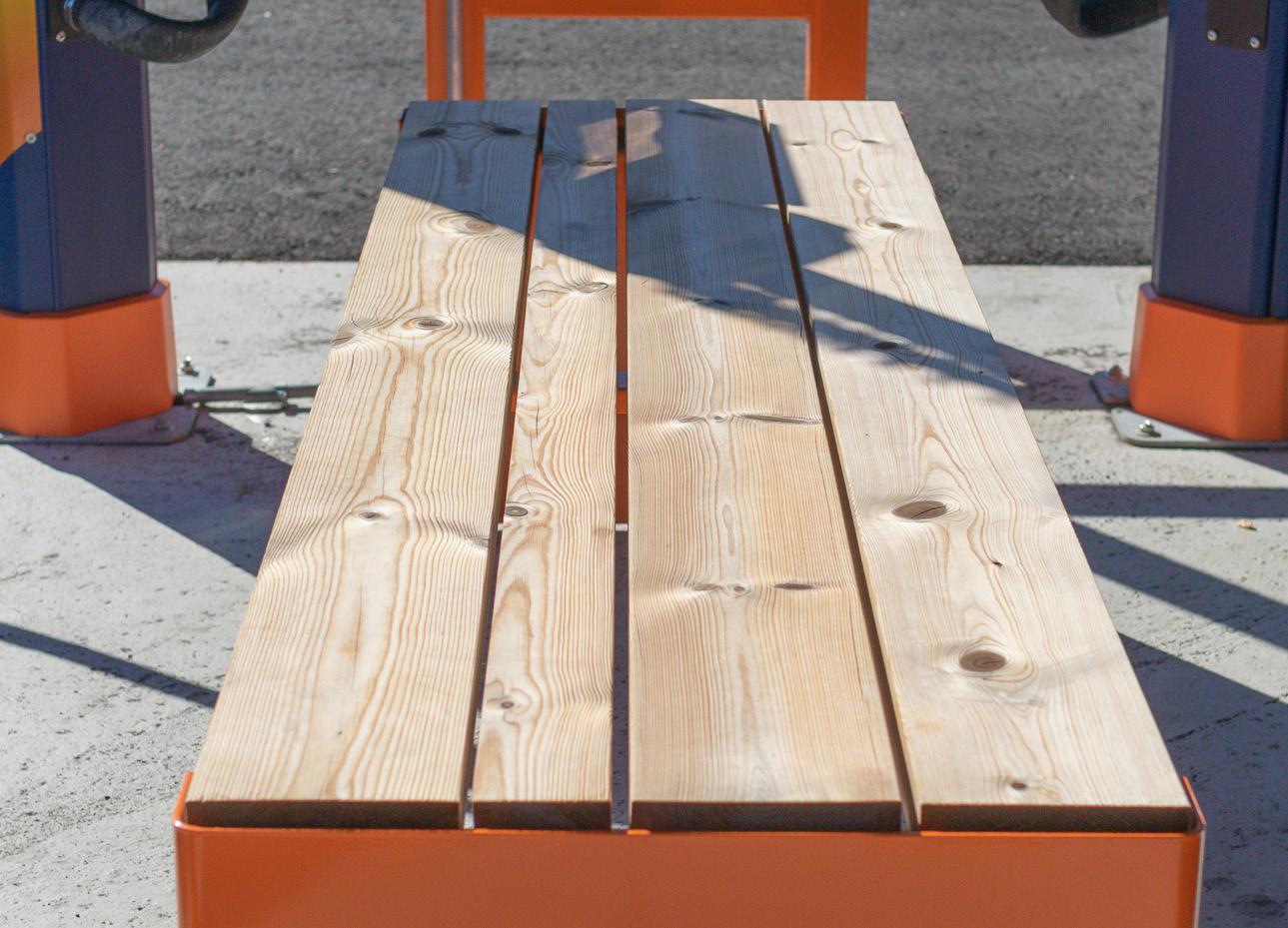

PENKIT JA PÖYDÄT
PENKIT JA PÖYDÄT
VERA 92-93
VILLE
106-107
6
KURU
KUUSAMO
82-85
86-87
VERA SOLO 94-95
OGRE 108
COMBI 88-89
INTERVERA 96-97
PARITEET 109
RIVAGE 98-99
KLASSIKKO 90-91
ORBIT 100-101
BISTROT 102-103
MIELA 104-105
VAKIOVÄRIT 112-113
MATERIAALIT
HUOLTO-OHJEET
KIERRÄTYS
114-115
116-117
118-119
Oletko suunnittelija?
Lataa ilmaiset tietomallit tuotteistamme suoraan suunnitelmaasi mallikirjastoista: prodlib.com ja bimobject.com
MATERIAALIT JA HUOLTO
MATERIAALIT JA HUOLTO
7
8
ROSKA - JA LAJITTELUASTIAT

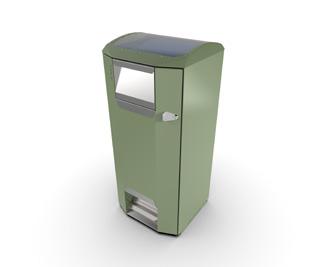

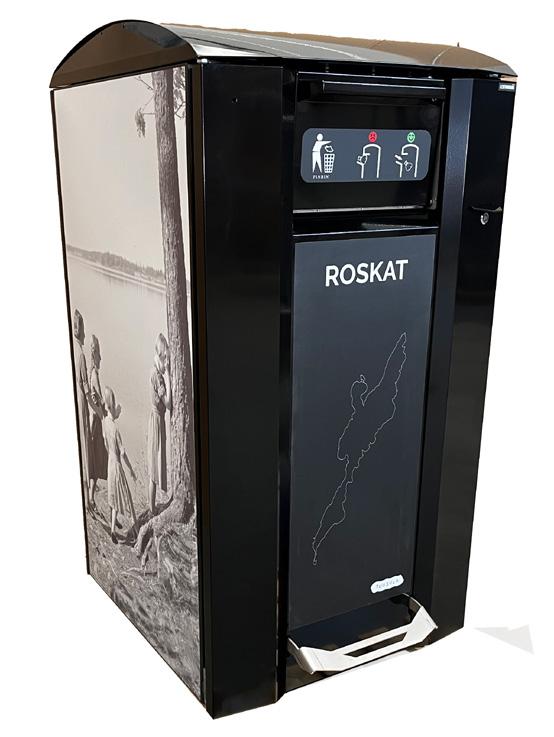

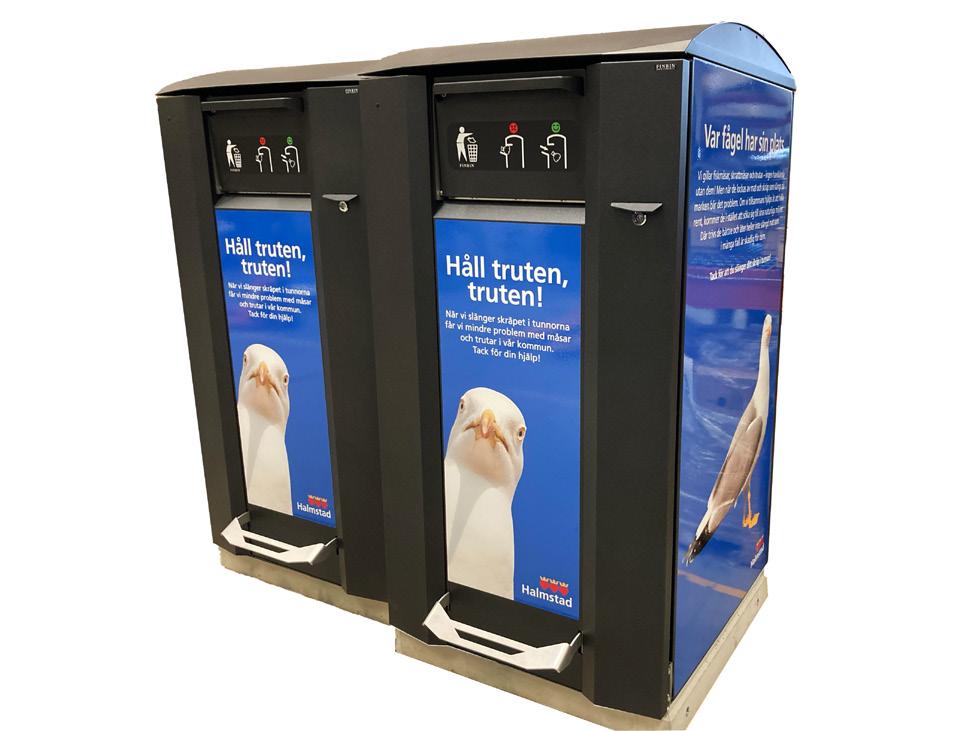

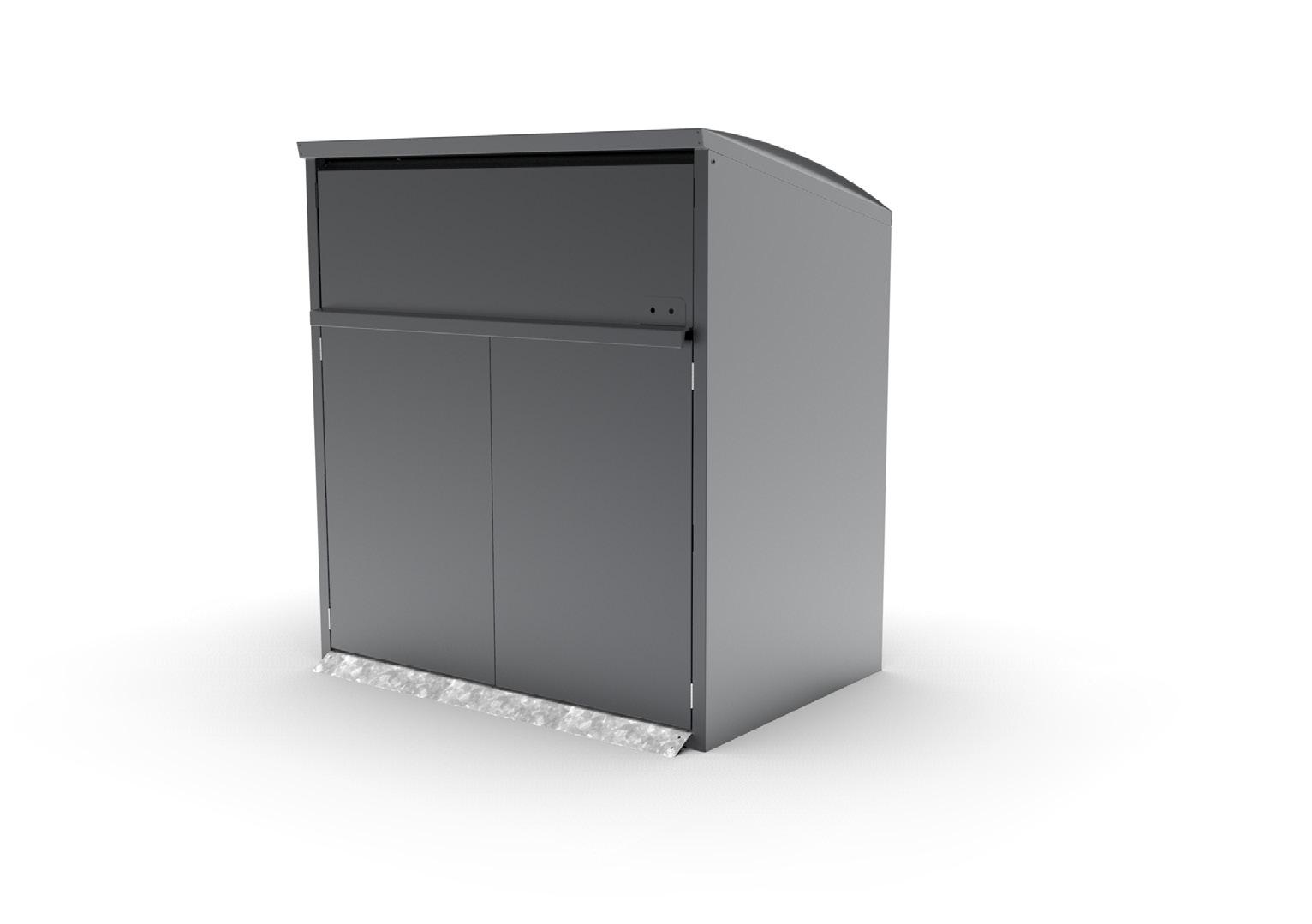

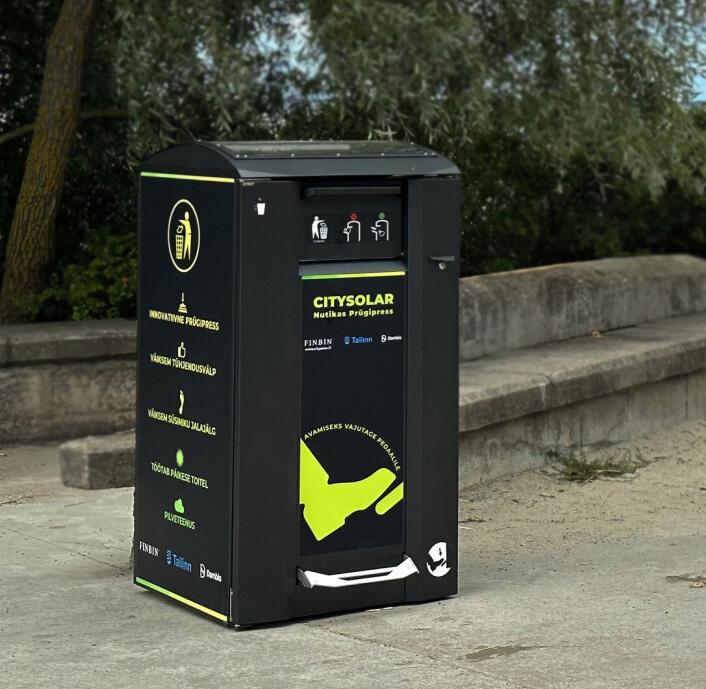

CITYSOLAR PURISTAVA ÄLYROSKA-ASTIA CitySolar toimii 100 % aurinkoenergialla ja on valmistettu kestävistä, 90 % kierrätettävistä materiaaleista. Tuote on suunniteltu kestävää kehitystä ajatellen. Kentällä vaihdettavat kylkipaneelit voidaan vaihtaa vaivattomasti alle 10 minuutissa. Tämä vähentää ilkivallasta koituvia kustannuksia ja pidentää tuotteen elinkaarta. Optimoimalla jätteenkeruun älyteknologian avulla, CitySolar vähentää tarpeettomia keräyksiä, mikä johtaa merkittäviin säästöihin. CitySolar-älyastioiden tiivistysominaisuus auttaa kasvattamaan jätekapasiteettia jopa 2000 litraan, mikä vähentää tarvittavaa keräystiheyttä. CitySolar on markkinoiden ainoa tuote, jossa sisäastia voidaan helposti vaihtaa 120/240/360 litraan. Sisäastiana toimii 240/360 l standardi pyörällinen jäteastia. Sano hyvästit ylitäyttyneille roskakoreille ja siirry tehokkaaseen, kestävään jätehuoltoon CitySolar älyroska-astian avulla! Kun jäte tiivistetään, säiliöt eivät ole täynnä ja houkuttele tuholaisia, kuten rottia. Jalkapolkimella toimiva luukku edistää hygieenisyyttä.
Aurinkopaneeli: min. 50 W Akku: min 50AH
Paneelien vaihto onnistuu alle 10 minuutissa myös kenttäoloissa
DESIGN HENRI SYDÄNHEIMO
MITAT (P,L,K)
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
960 x 780 x 1500 mm
Jopa 2000 litraa
leveys 380 mm
190 kg
Ruostumaton teräs ja galvanoitu teräs. Materiaalin korroosioluokitus korkein C5.
useita
VAKIOVÄRIT
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113
LISÄVARUSTEET
Tarroitus
Tuhkakuppi
Muut RAL sävyt
Antigraffitipinnoite
Pidätämme oikeuden muutoksiin.
REFERENSSEJÄ - Oslo (Norja) - Tallinna (Viro) - Tukholma (Ruotsi) - Solna (Ruotsi) - Nora (Ruotsi) - Helsinki (Suomi) - Hanko (Suomi) - Porvoo (Suomi) - Turku (Suomi) - Pays de l’Or (Ranska) - Rouen (Ranska) - Divers (Ranska) - Hvar (Kroatia) - Verona (Italia)
9
10 SYYTÄ VALITA CITYSOLAR Suurin kapasiteetti Jätekapasiteetti jopa 2000 litraa.
Patentoitu puristusjärjestelmä Patentoitu puristusjärjestelmä mahdollistaa jäteastian kapasiteetin maksimaalisen hyödyntämisen.
Ei virheellisiä mittaustuloksia Ei epäluotettavaa ultraääneen- tai laseriin perustuvaa mittausta. Patentoitu täyttöasteen mittaustekniikka.
100% aurinkoenergialla toimiva Suunniteltu ja testattu toimimaan pohjoisen niukassa valossa.
3 in 1 sisäastia Markkinoiden ainoa tuote, jonka sisäastia voidaan helposti vaihtaa 120/240/360 litraan. Pienempi koko mahdollistaa manuaalisen tyhjennyksen. 10
1
10
Reaaliaikainen data pilvipalvelussa FinbinCare pilvipalvelu antaa reaaliaikaisen tiedon mm. täyttöasteesta.
2 UUSI DESIGN!
3
9
8
4 7
5
6
Kustannustehokas Eniten säästöä, kun huomioidaan sekä kustannukset että hiilijalanjälki.
Korroosiota kestävät materiaalit Valmistettu ruostumattomasta teräksestä sekä galvanoidusta jauhepolttomaalatusta teräksestä.
Vaihdettavat paneelit Kaikki paneelit ovat vaihdettavissa kentällä alle 10 minuutissa. Tämä vähentää radikaalisti ilkivallasta koituvia kustannuksia ja pidentää tuotteen elinkaarta.
Turvallisuus ja työergonomia Standardi 240L /360 L jäteastia (EN-840) voidaan tyhjentää koneellisesti, jolloin vältetään manuaalisen käsittelyn tuomat riskit esim. selälle.
ROSKA - JA LAJITTELUASTIAT
Miten se on toimii? Tehokas puristus Patentoitu puristusjärjestelmä on suunniteltu hyödyntämään astian koko tilavuuden. Massa puristuu astian pohjaan asti jopa 600 kg puristusvoimalla. Tämä mahdollistaa jopa 2000 litran jätekapasiteetin.
Voima auringosta CitySolar käyttää energialähteenään tehokkaita aurinkopaneeleita, jotka varastoivat energian akkuihin.
Tarkka mittausjärjestelmä CitySolarin patentoitu mittausjärjestelmä on toimintavarma eikä aiheuta turhia hälytyksiä. Tämä mahdollistaa kapasiteetin täyden hyödyntämisen ilman turhia välityhjennyksiä.
Tieto täyttöasteesta pilveen CitySolar lähettää tiedon täyttöasteesta pilvipalveluun. Tämä mahdollistaa oikea-aikaisen tyhjennyksen, joka vähentää kustannuksia (JIT emptying).

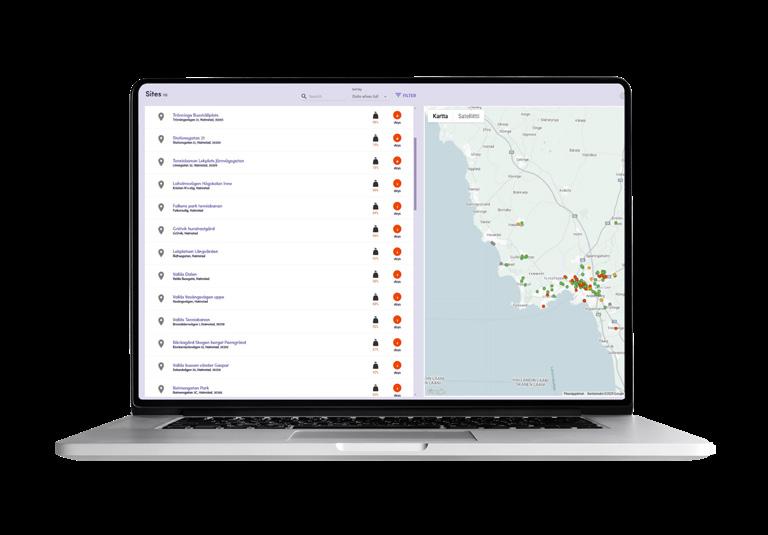

Finbin Care pilvipalvelu Finbin® Care toimii pilvipohjaisena palveluna, joten se on käytettävissä internet-yhteyden kautta älypuhelimella tai tietokoneella. Palvelu ei vaadi ohjelmistoasennuksia. Finbin Caresta voidaan seurata CitySolarin täyttöastetta reaaliaikaisesti.
Tieto täyttöasteesta pilveen
CitySolar lähettää tiedot laitteen mittaamasta täyttöasteesta sekä luukun avaamiskerroista pilvipalveluun.
Automaattinen huoltokutsu
Huoltokutsu lähtee asiakkaan asettaman täyttöasteen mukaan suoraan vastaavalle henkilölle.
Karttanäkymä kertoo kokonaistilanteen Palvelussa voi tarkastella täyttöasteen lisäksi laitteiden perustietoja sekä sijaintia kartalla. Palveluun on mahdollista lisätä myös muita katukalusteita, jolloin nekin näkyvät tietoineen kootusti karttanäkymässä.
11
UUSI DESIGN!
12 Pikkukuvissa tuotteen aiempi malli.
ROSKA - JA LAJITTELUASTIAT

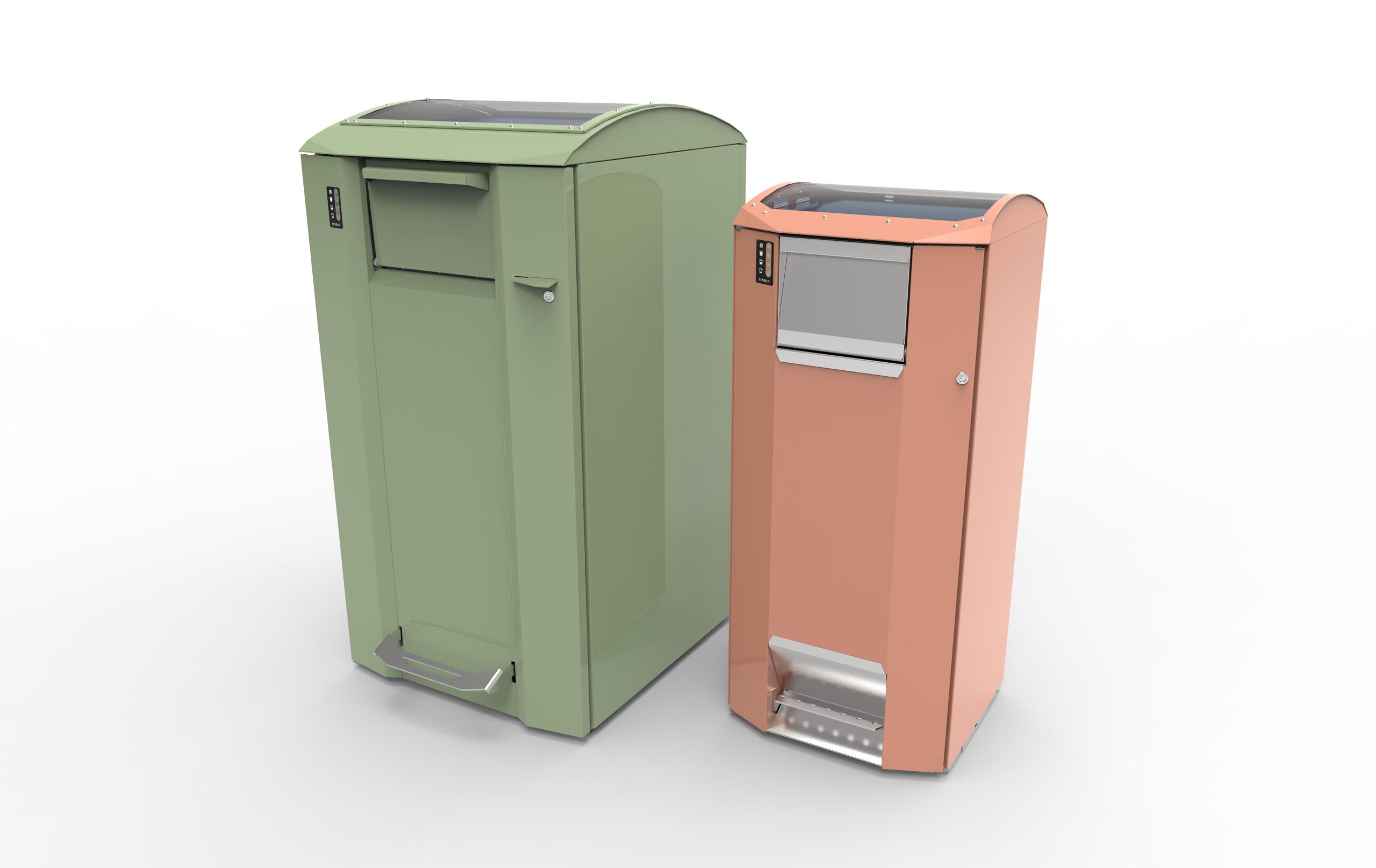

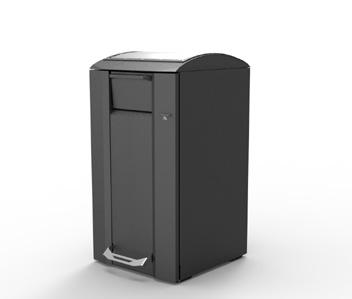

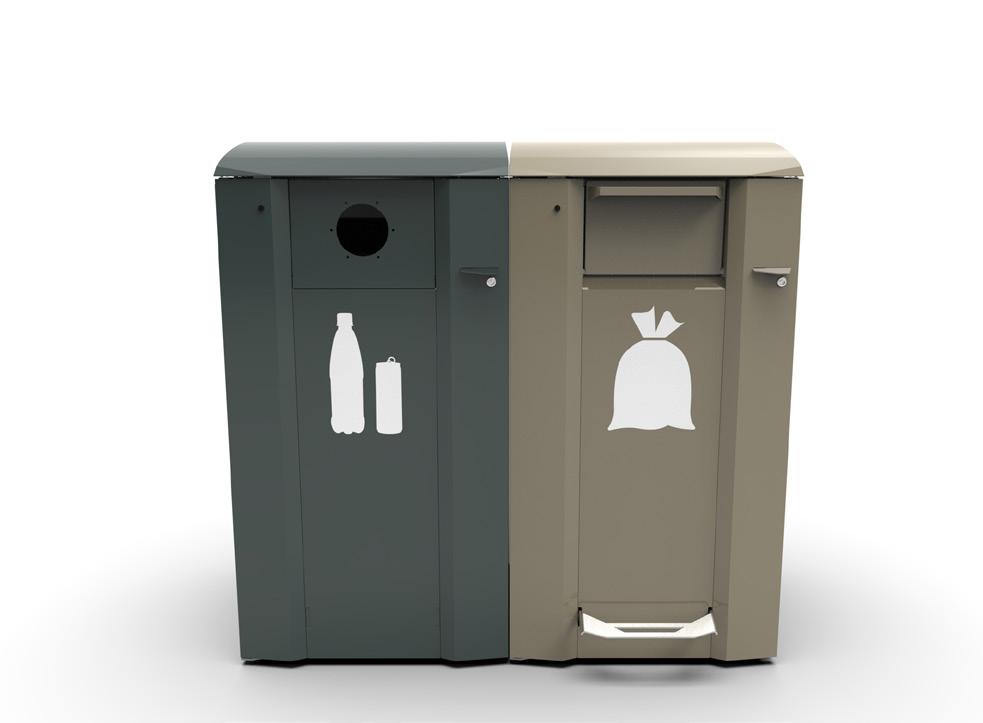

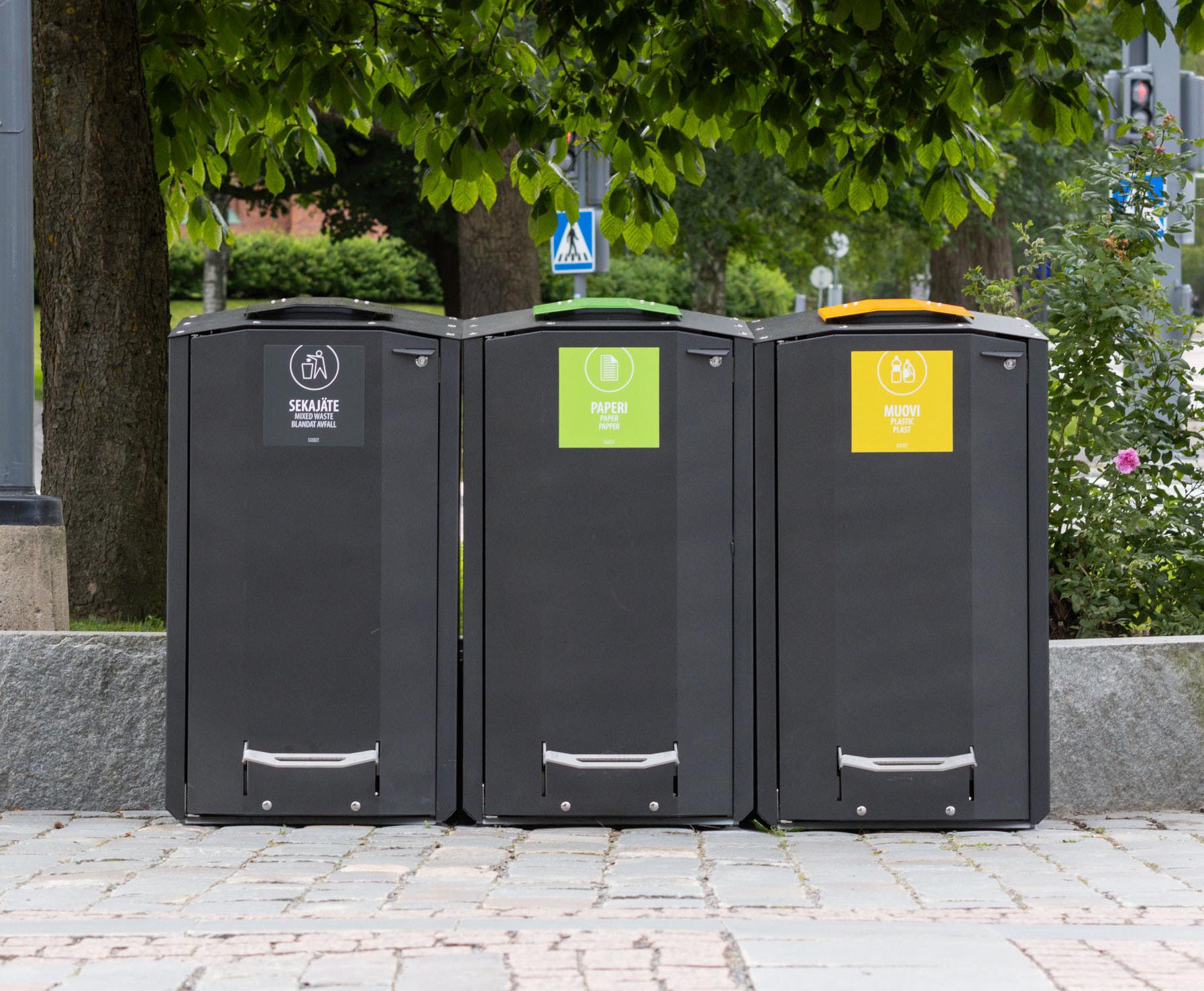

TILAVA ROSKA-ASTIA LAAJENEE CITYPACK LAJITTELUASEMAKSI CityPack soveltuu esimerkiksi kaduille ja puistoihin, joissa kerättävää materiaalia kertyy paljon, mutta materiaalia ei ole välttämätöntä puristaa. CityPack sopii hyvin myös puristavan CitySolar älyroska-astian kaveriksi, sillä se vastaa ulkomuodoltaan CitySolaria. CityPackin ulkoasua voidaan muuntaa asiakkaan brändin mukaiseksi värivalinnoilla ja teippauksilla.
OMINAISUUDET CityPack on on valmistettu kestävistä materiaaleista – ruostumattomasta teräksestä ja galvanoidusta jauhepolttomaalatusta teräksestä. Lisävarusteina Citypackiin voidaan liittää panttiputki, tuhkakuppi tai lajittelusuuaukot paperille ja pulloille.
DESIGN HENRI SYDÄNHEIMO
CITYPACK
VAKIOVÄRIT
LISÄVARUSTEET
MITAT (P,L,K)
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
960 x 790 x 1500 mm
240 L pyörällinen muoviastia ( DIN EN 840 )
leveys 380 mm
140 kg
Jjauhemaalattu galvanoitu teräs, rst
useita
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
Tarroitus
Lajittelusuuaukot
tuhkakuppi
Panttiputki
Muut RAL sävyt
Pidätämme oikeuden muutoksiin.

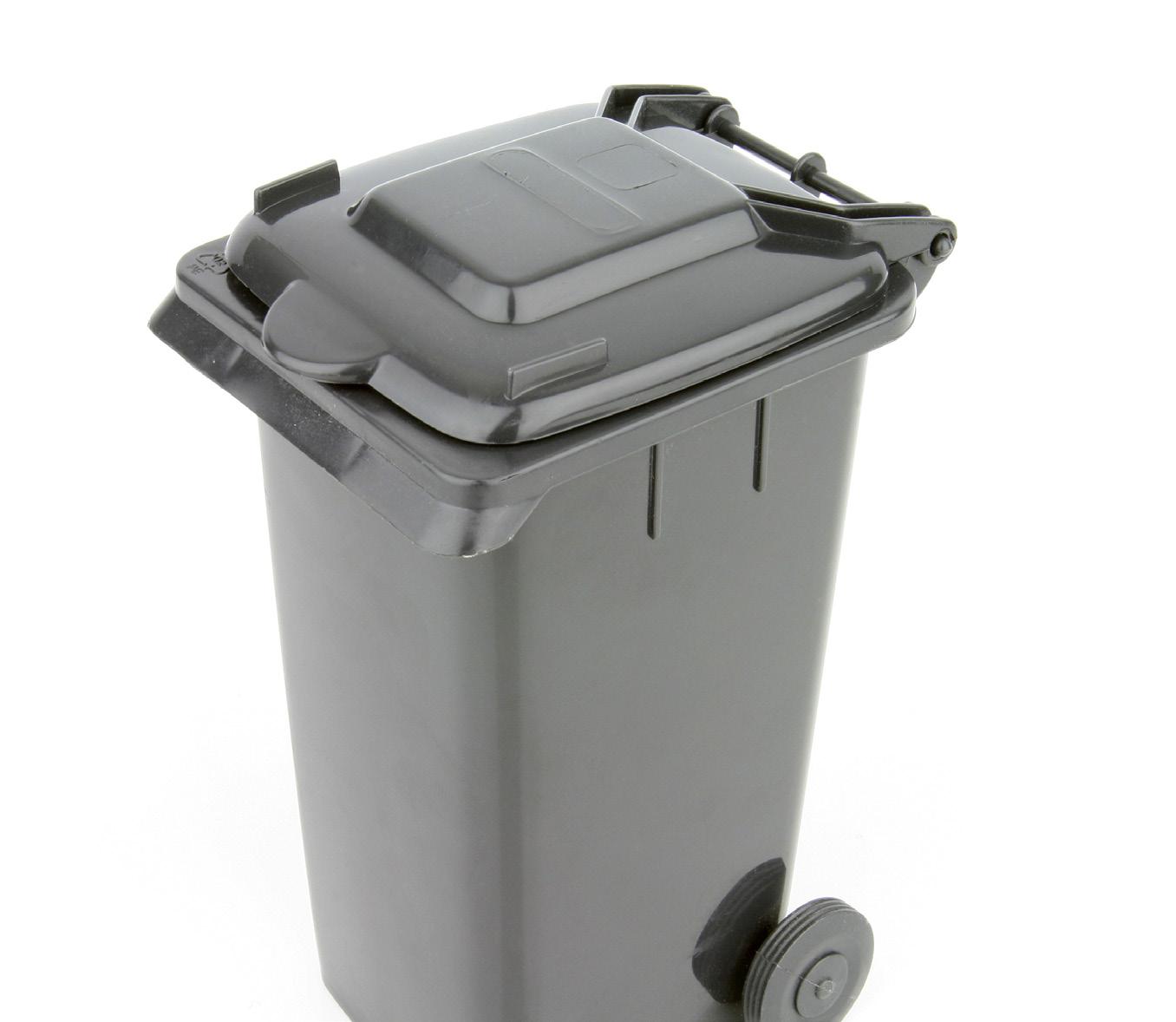

Standardi 240 l jäteastia sopii CityPackin sisäastiaksi ja on näin ollen todella helppo ja ergonominen tyhjentää. Tiedustele 360 L kapasiteettia myynnistämme. Citypack on suunniteltu ja valmistettu Suomessa.
Standardoitu sisäastia CityPackin ja CitySolarin sisäastia on standardi 240 litrainen pyörällinen jäteastia. Tämä helpottaa huoltoa ja tyhjennystä.
13
14

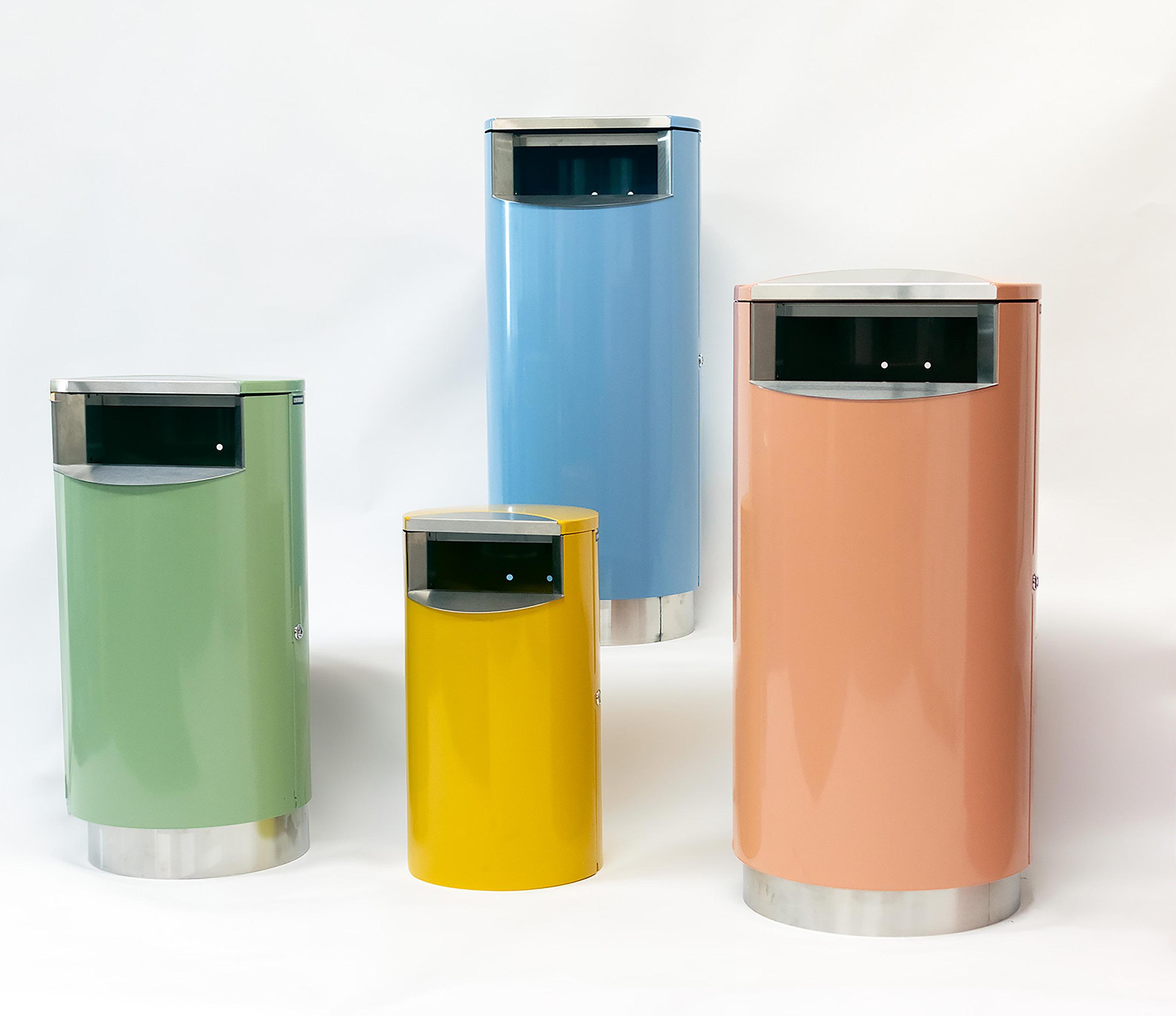

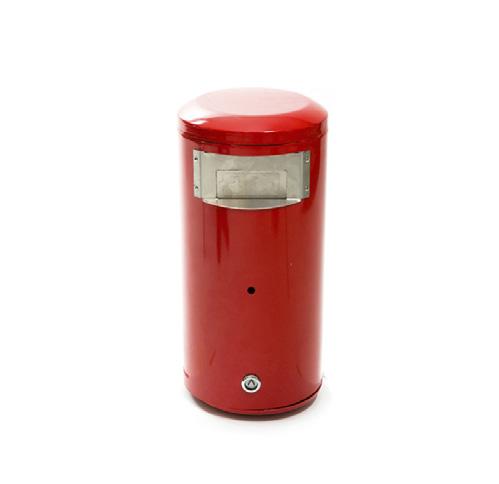

Aito ja alkuperäinen City® valmistetaan Lehtovuoren tehtaassa Suomessa.
Cityn® tuotesuunnittelu 1990-luvulla perustui tarkkaan selvitykseen ja testauksiin. Hannu Kähösen johtaman muotoilutiimin tehtävänä oli luoda roska-astia, joka voidaan tyhjentää mahdollisimman helposti, turvallisesti ja tehokkaasti. City®-roska-astiat ovat valloittaneet maailmaa 1990-luvulta lähtien, ja niitä on tilattu jo yli 40 maahan. Samanaikaisesti syntyi vankka tuote, joka kestää ilkivaltaa ja pitkäaikaista mekaanista rasitusta. Cityn® kansainvälinen suosio kasvoi nopeasti sen jälkeen, kun se oli voittanut Helsingin kaupungin 1990-luvulla järjestämän suuren suunnittelukilpailun. City®-mallisto on monipuolinen, ja malleihin on saatavilla paljon lisävarusteita. City® onkin löytänyt lukuisten kaupunkien kaduille, puistoihin, taloyhtiöiden pihoille, kauppakeskuksiin, lentokentille ja sisätiloihin ympäri maailmaa. Kaikki City® -roska-astiat valmistetaan Suomessa. City® tuotteista on mahdollista koota myös kierrätyspiste, katso lisää ideoita sivulta 35.
AITO JA ALKUPERÄINEN KLASSIKKO DESIGN HANNU KÄHÖNEN MITAT (P,L,K) ILMAN JALUSTAA
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
CITY® 30
315 x 315 x 580 mm
30 L
220 x 95 mm
14 kg
Jauhemaalattu galvanoitu rakenneteräs ja RST
2 mm
CITY® 60
400 x 400 x 700 mm
60 L
260 x 120 mm
27 kg
CITY® 100
400 x 400 x 868 mm
100 L
270 x 115 mm
34 kg
CITY® 140
460 x 460 x 890 mm
140 L
300 x 115 mm
39 kg
® uutta! CITY 200
500 x 500 x 1130 mm (jalustalla)
200 L
380 x 120 mm
44 kg
460 x 460 x 900 mm
140 L
364 x 130 mm
35 kg
CITY® CASTLE
OMINAISUUDET City® roska-astioiden materiaalina on erittäin kestävä ja laadukas galvannealed -rakenneteräs tai ruostumaton teräs. Pitävä kolmiolukko on vakiovarusteena. Saatavilla myös magneettikiinnityksellä. Astiat maalataan korkealaatuisilla jauhepolttomaaleilla. Vakiovärien lisäksi saatavilla on laaja valikoima RAL erikoisvärejä. Galvannealed-pinnoitteella on hienojakoisesti karhea pinta, johon maali tarttuu paremmin kuin sinkittyyn pintaan. Maalatun galvannealed pinnan korroosionkesto on erittäin hyvä. City® astioiden materiaali on saanut virallisessa ISO 12944-6 standardin mukaisessa testissä tulokseksi C5 tason korroosionsietoluokan.
Harmina ilkivalta?
Joskus roska-astioiden lukkoja rikotaan, tarkoituksena päästä käsiksi pantillisiin pulloihin. Olemme ratkaisseet asian magneettikiinnityksellä, joka on saatavilla kolmiolukon tilalle City® -tuotteisiin.
ROSKA - JA LAJITTELUASTIAT
CITY®
VAKIOVÄRIT
RST
2 mm
Jauhemaalattu galvanoitu rakenneteräs ja RST
2 mm
Jauhemaalattu galvanoitu rakenneteräs ja RST
2 mm
Jauhemaalattu galvanoitu rakenneteräs ja RST Jauhemaalattu galvanoitu rakenneteräs ja RST
2 mm
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
Lintuläppä ja hygienialuukku
Magneettikiinnitys
LISÄVARUSTEET
2 mm
Jauhemaalattu galvanoitu rakenneteräs ja RST
Panttiputki
Combi tuhkakuppi
Muut RAL -värit
Pidätämme oikeuden muutoksiin. 460
500
460
400
400
315
REFERENSSIT - Bilbaon kaupunki (Espanja) - Malmön kaupunki (Ruotsi) - Englantilainen puutarha (Munchen, Saksa) 900
960
1130
940
780
580
- Kaupungit ja kunnat ympäri Suomen
CITY CASTLE
CITY 200
CITY 140
CITY 100
CITY 60
CITY 30 15
CITY® kiinnitystarvikkeet Malli
Upotettava metallijalusta
Metallijalusta
City 30®
City 60®
City 100®
City 140®
City 200®
City Castle® 16
integroituna
Betonijalusta rst -pinnalla
Betoniantura uppopylväälle
Uppopylväs kiinnikkeillä

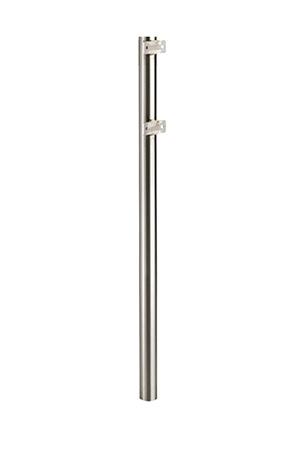

Uppopylväs
(tarvitaan lisäksi 2 kpl pylväskiinnikkeitä)
Pylväskiinnikkeet
Laattapylväs
Seinäkiinnike
Maahan upotettava pylväs on saatavilla kiinteillä kiinnikkeillä tai ilman kiinnikkeitä, jolloin tarvitaan lisäksi myös kaksi pylväskiinnikettä. City® 60 voidaan kiinnittää valotolppaan niin, että pääsy tolpan huoltoluukulle ei esty. Laattapylväs on hyvä valinta, kun tolpallinen astia halutaan sijoittaa esimerkiksi sisätiloihin. Laattapylväs voidaan pultata alustaan. Seinäkiinnikkeen avulla astian kiinnitys seinään onnistuu kätevästi. Seinäkiinnikkeissä on kaksi kokoa, oikea koko määräytyy valitun astian koon mukaan. Jalustavaihtoehtoja on kolme: kevyempi metallijalusta, jämerä betonijalusta sekä uppoasennettava uppometallijalusta.
Uppopylväs kiinnikkeillä, laattapylväs sekä uppopylväs ja pylväskiinnikkeet
Metallijalusta
Betonijalusta
Uppometallijalusta Seinäkiinnike 17
ROSKA - JA LAJITTELUASTIAT
City® tuoteperheen astioihin on saatavilla tarvittavat kiinnitysvälineet niin seinään, tolppaan kuin maahan kiinnittämistä varten.
18
Ellipse on suunniteltu ja valmistettu Suomessa.
ROSKA - JA LAJITTELUASTIAT

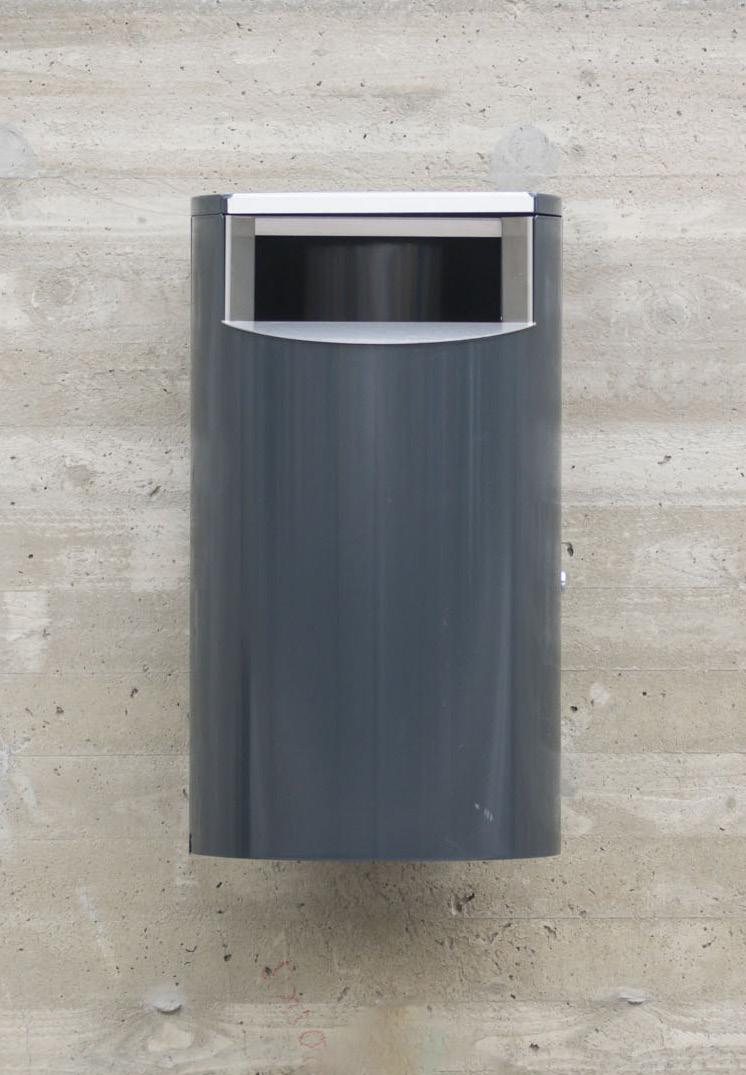

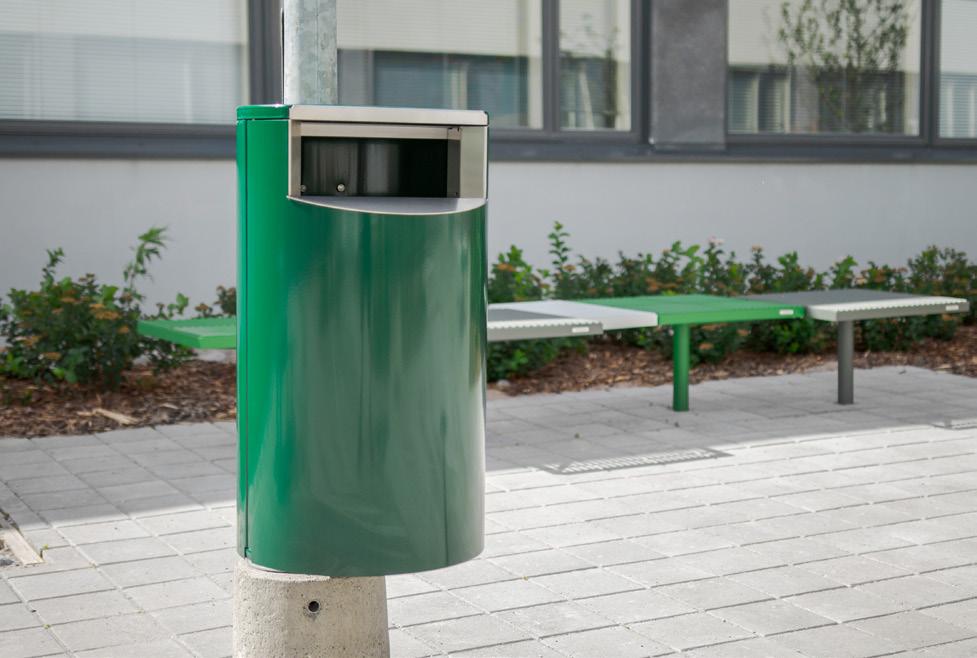

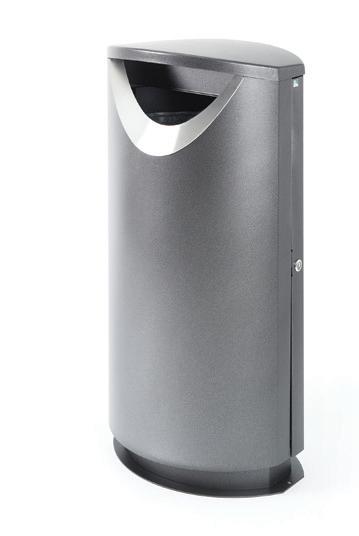

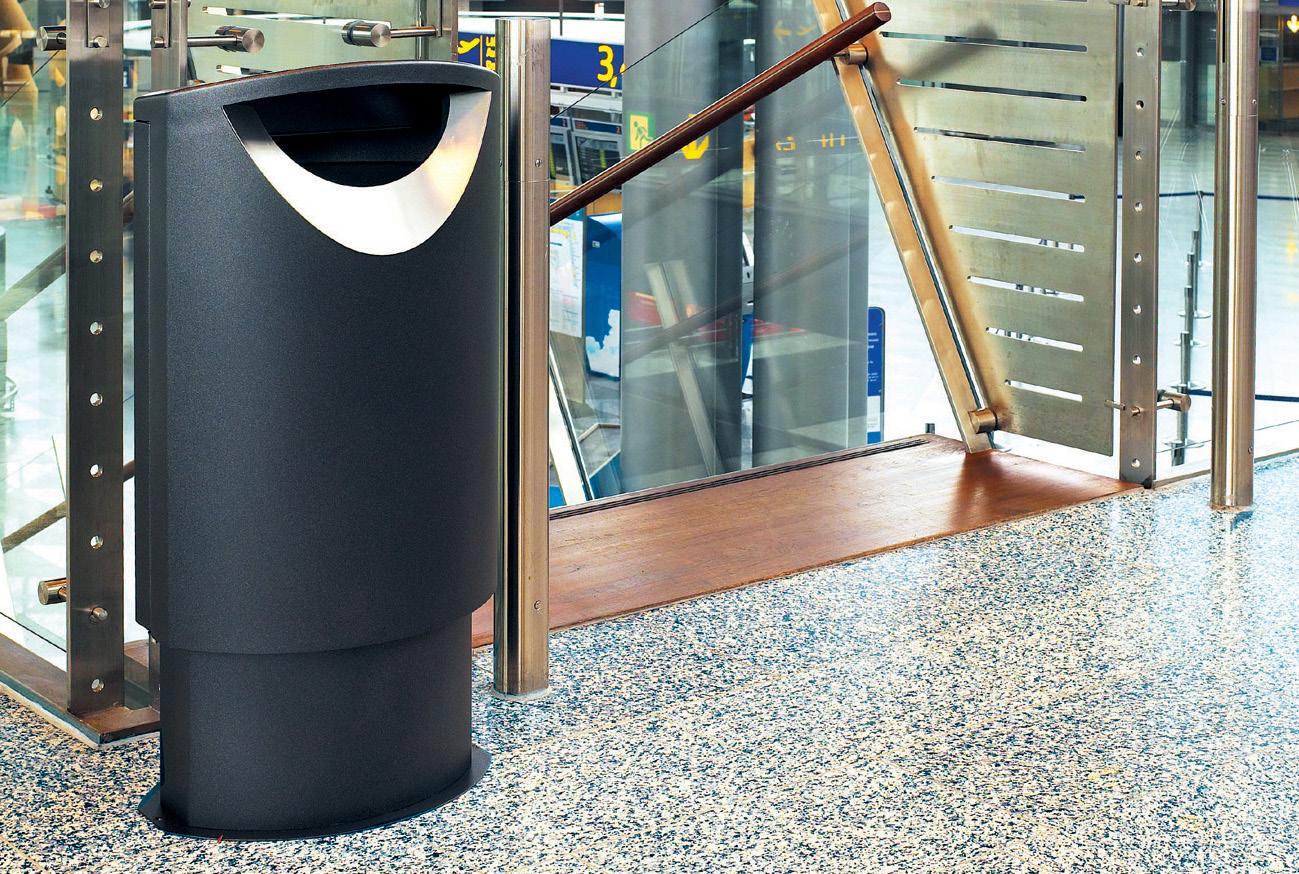

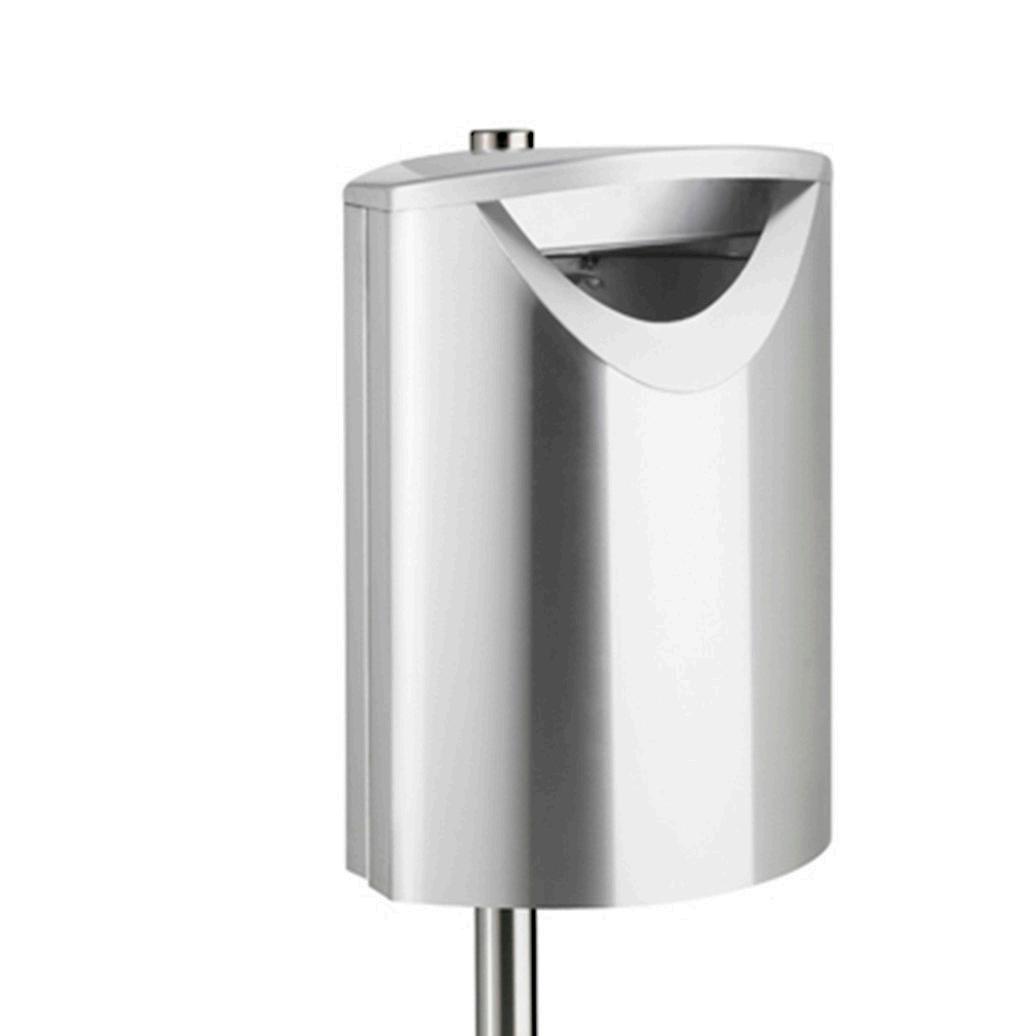

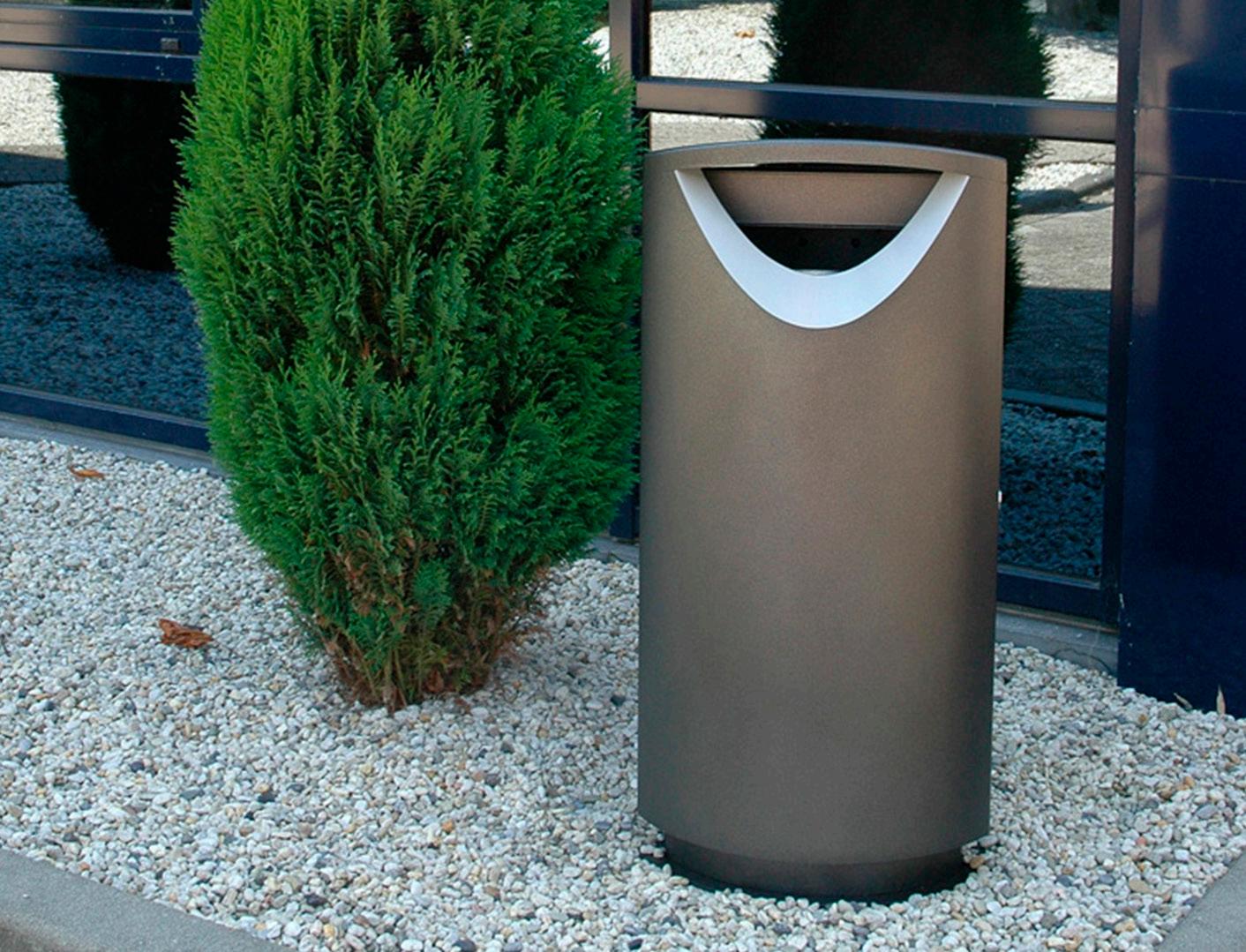

ELLIPSE
PALKITTUA MUOTOILUA
Max Bruunin suunnittelema, palkittu Ellipse on Suomessa valmistettu roska-astia. Ellipse pysyy siistinä kaltevan kattonsa ansiosta.
DESIGN MAX BRUUN
Ellipsen täyttökorkeus on tarkkaan mitoitettu, ja sen rakenne on suunniteltu kestäväksi sekä tukevaksi. Roska-astiaa on helppo käyttää ja huoltaa. Muotoilu estää lintujen ja sateen pääsyn sisäastiaan.
MITAT (P,L,K)
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
ELLIPSE 60
350 x 450 x 700 mm Jalustan kanssa 930mm
60 L Sisäastia 40 L
300 x 140 mm
25 kg
Jauhemaalattu galvanoitu rakenneteräs ja rst
2 mm
ELLIPSE 100
350 x 450 x 900 mm Jalustan kanssa 960mm
100 L Sisäastia 56 L
300 x 140 mm
31 kg
OMINAISUUDET Ellipse-astioiden saranoitu ovi aukeaa sivuttain ja avaa samalla roska-astian katon, joten astia on helppo tyhjentää ja huoltaa.
RST
VAKIOVÄRIT
Ellipse-mallien valmistusmateriaaleja ovat korkealaatuinen ruostumaton teräs ja jauhepolttomaalattu galvannealed rakenneteräs. Ellipse on löytänyt tiensä kansainvälisesti monenlaisiin tiloihin, joissa arvostetaan luovia yksityiskohtia ja korkeaa laatua – esimerkkeinä hotellit, metroasemat, vastaanottotilat, lentokentät, virastot, tapahtumatilat, rautatieasemat ja yritysten toimitilat.
LISÄVARUSTEET
Jauhemaalattu galvanoitu rakenneteräs ja rst
2 mm
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
Muut RAL -värit
Pidätämme oikeuden muutoksiin.
450
450
350 REFERENSSIT – Dubain metro (Arabiemiriikunnat) – Manchester Metrolink (Iso-Britannia) 960
700
– Amsterdamin kaupunki (Alankomaat) – Amiensin kaupunki (Ranska)
19
ELLIPSE kiinnitystarvikkeet Malli
Upotettava metallijalusta
Metallijalusta
Betonijalusta rst -pinnalla
Betoniantura uppopylväälle
Uppopylväs kiinnikkeillä
Uppopylväs
(tarvitaan lisäksi 2 kpl pylväskiinnikkeitä)
Pylväskiinnikkeet
Ellipse 60
Ellipse 100 Sisältyy Ellipse 100 astiaan
Muotoilu on intohimomme Tiedämme, että kauniilla muotoilulla voidaan vaikuttaa ihmisten käyttäytymiseen. Houkutteleva tuote kutsuu kierrättämään. Skandinaavinen muotokielemme kiteytyy ajatukseen: Form follows function. Tuotteidemme muotoilussa yhdistyvät modernius, funktionaalisuus, houkuttelevuus ja korkealaatuisuus. Lehtovuoren tuotteet suunnitellaan ja valmistetaan Suomessa.
20
Laattapylväs
Seinäkiinnike
ROSKA - JA LAJITTELUASTIAT

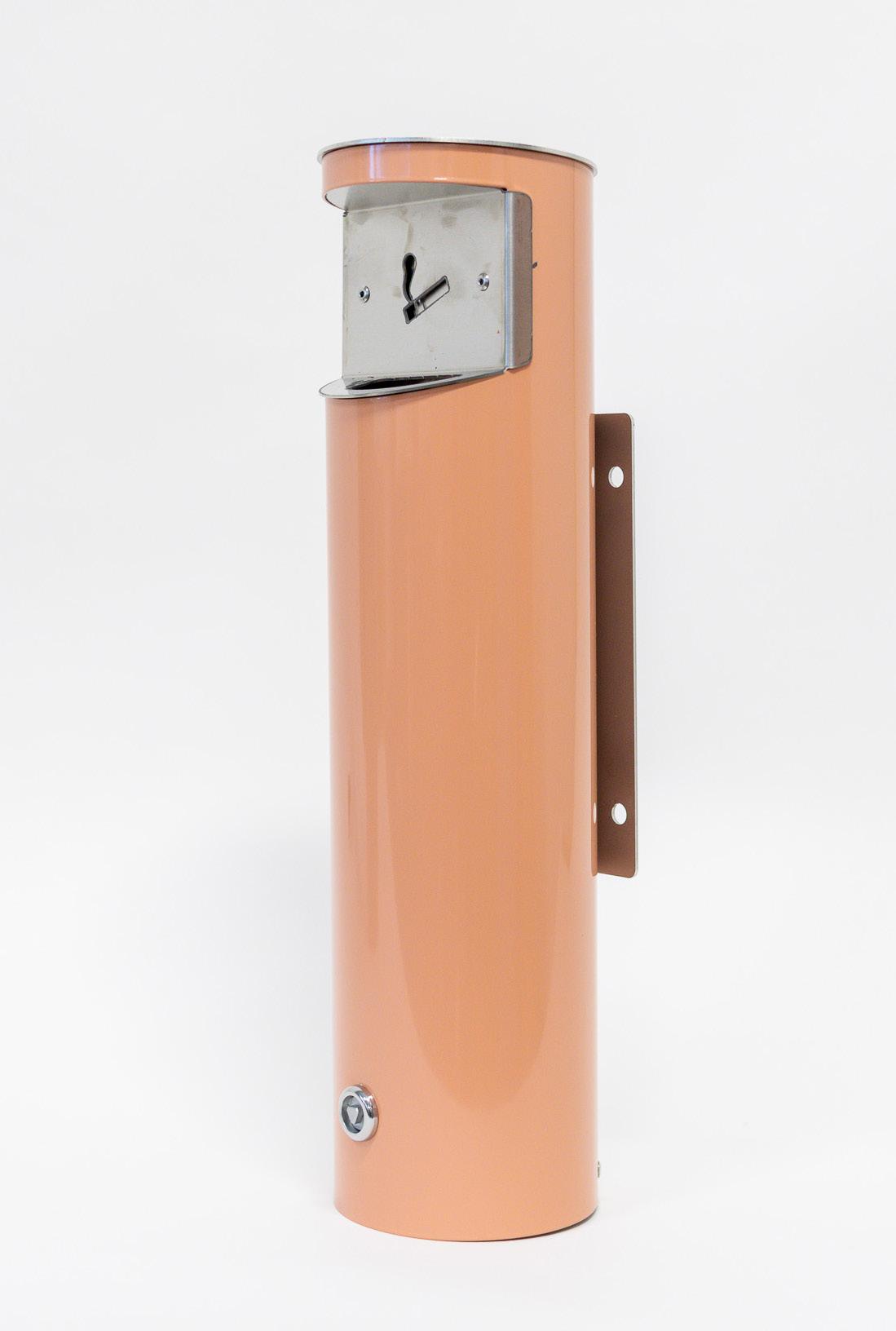

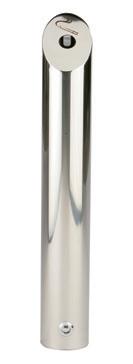

COMBI
TUHKAKUPPI ASTIAAN, SEINÄÄN TAI PYLVÄÄSEEN
COMBI TUHKAKUPPI
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
ø 120 x 490 mm
4,5 L
25 x 25mm
2,6 kg
Jauhemaalattu teräs ja rst EN1.4301
2 mm
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
RST
VAKIOVÄRIT
LISÄVARUSTEET
MITAT (ø,K)
Pylväskiinnikkeet
Muut RAL -värit
Pidätämme oikeuden muutoksiin.
Lisää tuhkakuppeja verkkosivuillamme lehtovuori.fi
Sammu
Viisto
Näyttävä ja käytännöllinen Combi tuhkakuppi on saatavilla vakioväreillämme. Pohjassa on saranoitu ja kolmiolukolla toimiva tyhjennysluukku. Pakkauksessa mukana kiinnittimet seinään tai roska-astiaan. Saatavilla myös pylväskiinnityksellä. Combin materiaali on ruostumaton teräs ja se on saatavissa pulverimaalattuna versiona.
Roskiksen kaveri Combi soveltuu lisävarusteeksi City® malliston tuotteisiin.
21
22

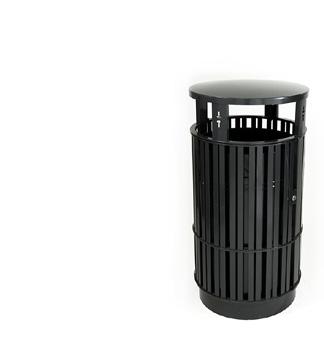

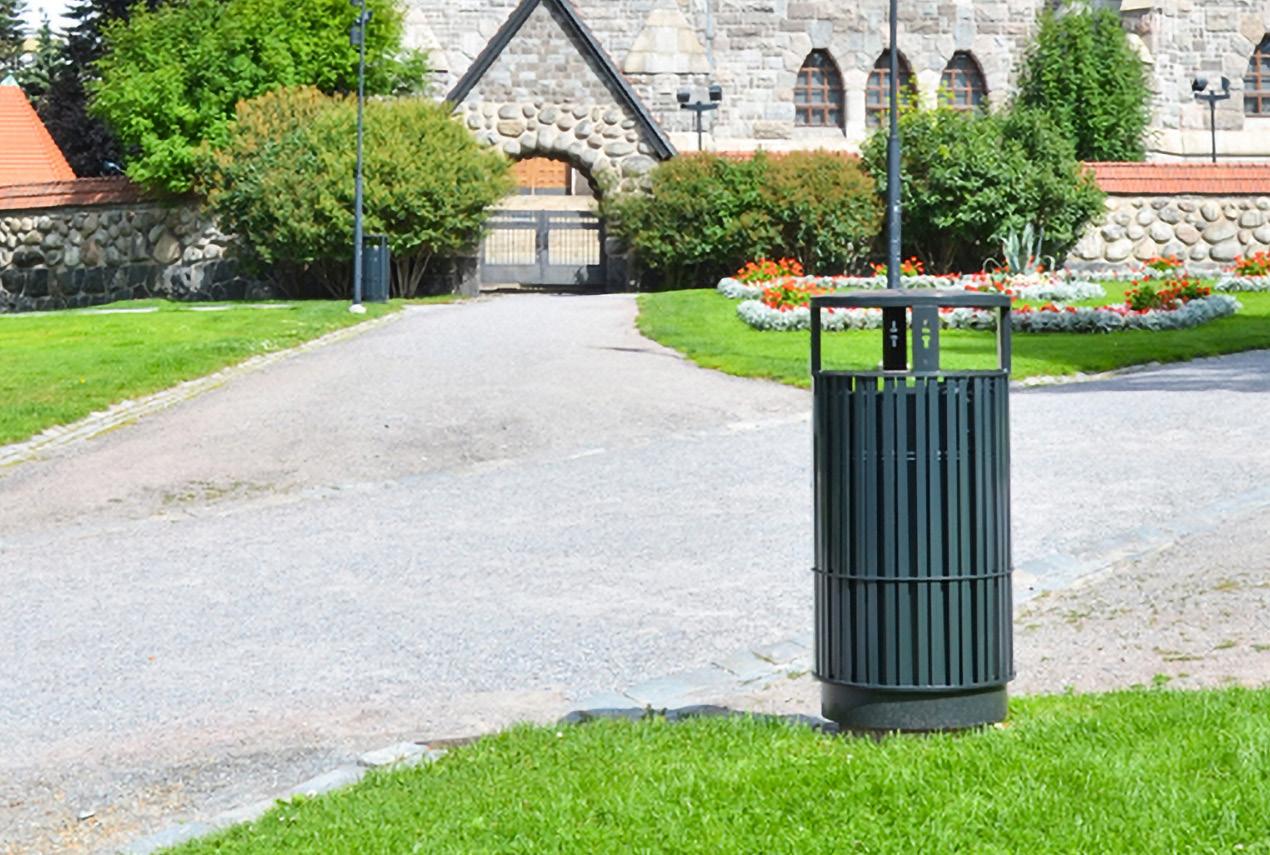

Plaza on tyylikäs, vankka ja kookas ulkotilojen roska-astia, jonka ulkokuori voidaan muuntaa asiakkaan värien mukaiseksi. Plaza soveltuu roska-astiaksi liikennemääriltään vilkkaisiin puistoihin ja kaupunkien kaduille.
OMINAISUUDET Plazan lattateräsrunko aukkoineen estää ilkivaltaa, sillä pinta ei ole helppo kohde töhrimiselle. Ympäri avonainen yläosan täyttöaukko soveltuu myös kookkaille roskille, esimerkiksi ruokapakkauksille. Sisäastian tyhjennys tapahtuu avaamalla sivusaranoitu lukollinen ovi. Suosittelemme käyttämään jätesäkkiä sisäastiassa. Plaza voidaan kiinnittää pulteilla kovaan alustaan tai asentaa erilliselle betonijalustalle.
ROSKA - JA LAJITTELUASTIAT
PLAZA
HELPPOKÄYTTÖISYYTTÄ JA KAPASITEETTIA
DESIGN YRJÖ OJANEN
PLAZA
MITAT (P,L,K)
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
550 x 550 x 1150 mm
140 L
172 mm
25 kg
Jauhemaalattu rst ja galvanoitu teräs
5 mm / 2 mm
VAKIOVÄRIT
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
LISÄVARUSTEET
Combi tuhkakuppi
Panttiputki
Muut RAL -värit
Pidätämme oikeuden muutoksiin.
PLAZA kiinnitystarvikkeet
Integroitu metallijalusta (vakiona)
Betonijalusta rst -pinnalla
Vähemmän töhrimistä Plazan säleikkörakenne ehkäisee tarrojen liimailua ja töhrimistä.
23
24

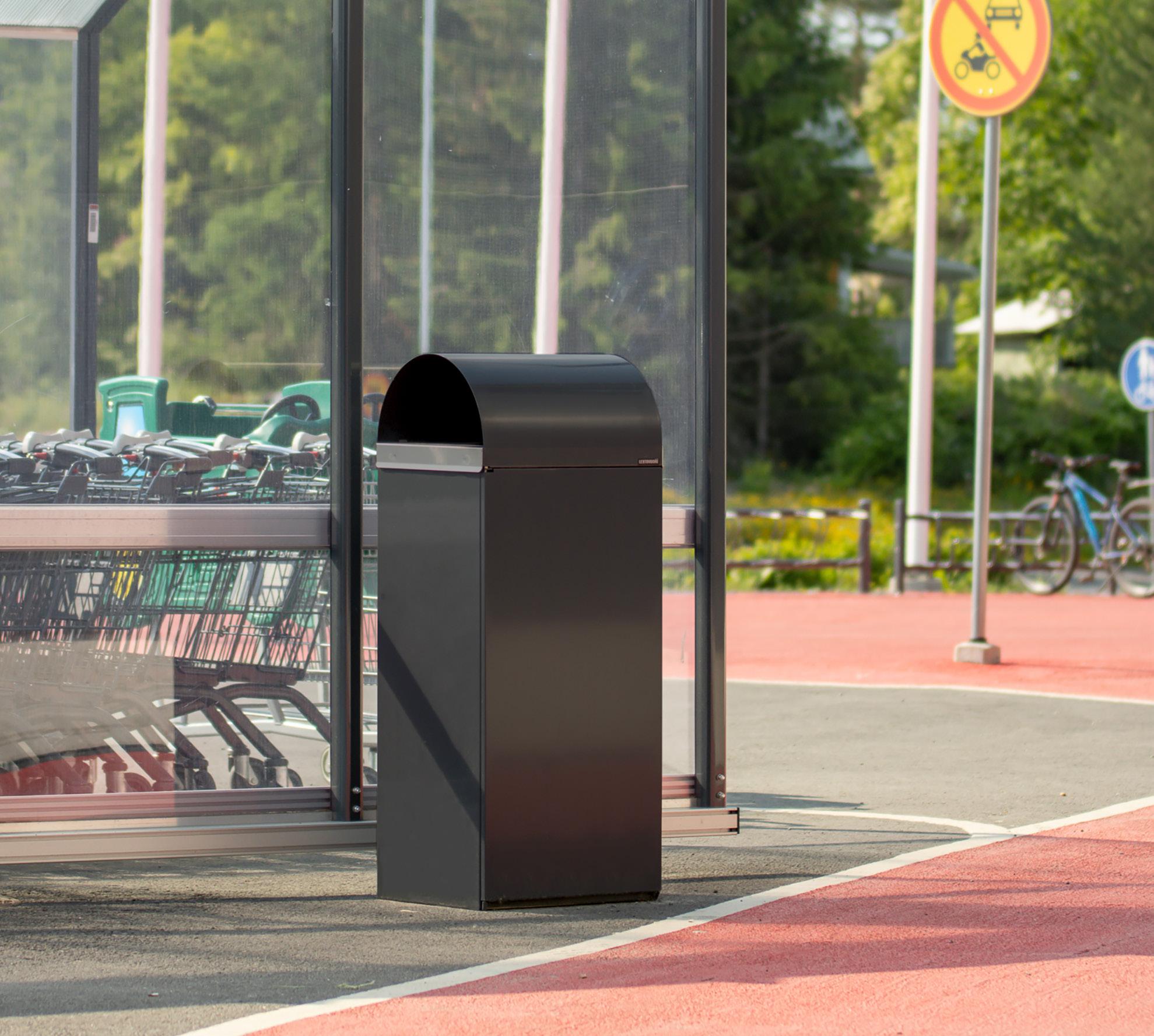

Kaari on käytännöllinen jätesäkkiteline, joka sopii sisäkäyttöön, esimerkiksi kioskien, pikaruokaravintoloiden ja liikekeskusten roska-astiaksi.
MARKETTIEN KÄYTÄNNÖLLINEN TYÖJUHTA
DESIGN TIINA-LIISA AALTO
KAARI 150
MITAT (P,L,K)
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
390 x 480 x 1160 mm
100 l, säkkipanta 150 l jätesäkille
385 x 200 mm
19 kg
Jauhemaalattu teräs
1,25 mm
OMINAISUUDET Täyttöaukot molemmilla sivuilla, saranoitu katto ja saranoitu etuovi tekevät sekä Kaaren käyttämisestä että tyhjentämisestä helppoa. Kaari tyhjennetään kääntämällä saranoilla varustettu kaarikatto sivuun ja avaamalla saranoitu etuovi roskasäkin vaihtoa varten.
ROSKA - JA LAJITTELUASTIAT
KAARI
VAKIOVÄRIT
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
LISÄVARUSTEET
Muut RAL -värit
Pidätämme oikeuden muutoksiin.
Kaari on kestävä tuote. Sen materiaali on jauhepolttomaalattu teräs. Kaari on valmistettu Suomessa.
Kaikille tuttu Kaari -astioita voi bongata lukuisista myymälöistä ja marketeista ympäri Suomen.
25
26

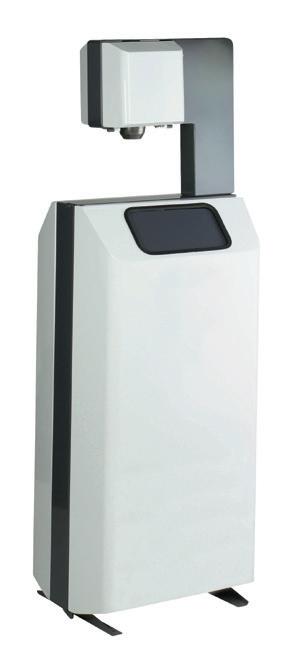

ROBOMAT
HUOLTOASEMIEN VAKIOKALUSTE
Robomat tuoteperhe sisältää roska-astian käsipyyhetelineellä tai ilman sekä imeytysaineastian. Robomat kestää vaativaa käyttöä, sulautuu hyvin rakennusten seinustoille tai huoltoasemien mittarikentille ja on mukautettavissa ketjun brändin ilmeeseen.
OMINAISUUDET Robomat -tuotteet kestävät vaativaa käyttöä. Materiaalina on jauhepolttomaalattu teräs. Robomat tuotteet ovat vapaasti seisovia, mutta ne voidaan tarvittaessa pultata alustaan. Robomatit on valmistettu Suomessa.
ROSKA - JA LAJITTELUASTIAT
MITAT (P,L,K)
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS

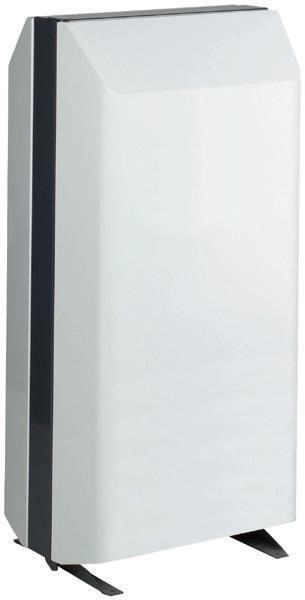

ROBOMAT ROSKA-ASTIA
438 x 570 x 1200 mm
200 L
300 x 145 mm
45 kg
Jauhemaalattu galvanoitu rakenneteräs
1,25 / 2 mm

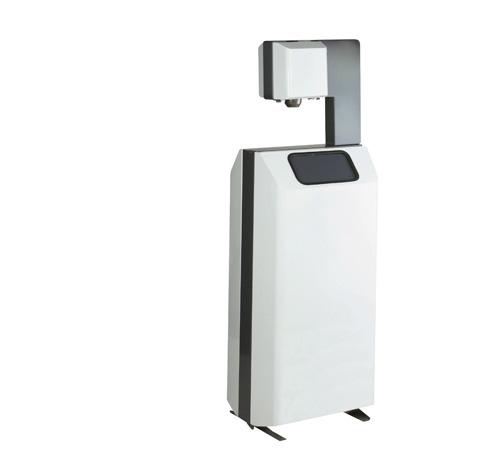

ROBOMAT ROSKA-ASTIA JA KÄSIPYYHETELINE
438 x 570 x 1200 mm
200 L
300 x 145 mm
45 kg
ROBOMAT IMEYTYSAINEASTIA ei sis. imeytysainepaalia
438 x 570 x 1200 mm
VAKIOVÄRIT
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
LISÄVARUSTEET
Muut RAL -värit
45 kg
Jauhemaalattu galvanoitu rakenneteräs
Jauhemaalattu galvanoitu rakenneteräs
1,25 / 2 mm
1,25 / 2 mm
Pidätämme oikeuden muutoksiin.

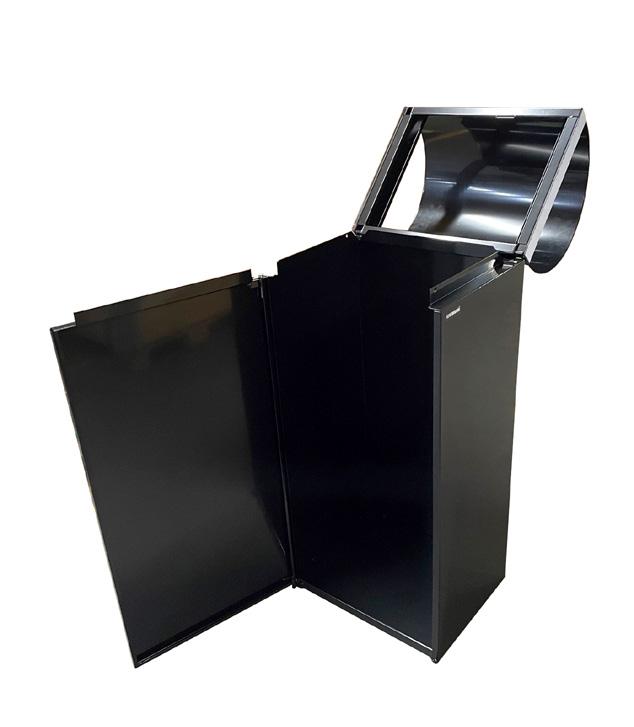

Robomatien saranoitu etuosa aukeaa sivulle. Imeytysaineastian paali on nopeasti käytettävissä nestevahingon imeyttämiseen.
Vahingon varalta Robomat tuoteperheeseen kuuluu imeytysaineastia, johon imeytysainepaalin saa säältä suojaan ja nopeasti saataville.
27
28
ROSKA - JA LAJITTELUASTIAT
MODERNI KIERRÄTYSRATKAISU EKOCITY KAUPUNKIYMPÄRISTÖÖN EkoCity lajitteluastiat tarjoavat tilavan ja tyylikkään kierrätysratkaisun, joka on suunniteltu sekä moderni ulkonäkö että helppo käytettävyys huomioon ottaen. EkoCityn kierrätysastiat voidaan yhdistää lajittelupisteiksi, joissa astiat voi sijoittaa vierekkäin tai selkänojat vastakkain. Lajittelua on helppo opastaa väreillä ja merkinnöillä. Kätevä jalkapoljin on vakiovarusteena ja helpottaa täyttöluukun hygieenistä avaamista. EkoCity kierrätysastia sopii parhaiten kaupunkiympäristöön, sekä sisä- että ulkotiloihin. Lajitteluastian puhtaanapito on tehty helpoksi. Tasaisen lattian lisäksi alaosan 45 asteen kulmat mahdollistavat pesuveden valumisen seinistä lattialle, josta vesi on helppo poistaa. Materiaalina on laadukas jauhemaalattu galvanoitu teräs ja ruostumaton teräs.
DESIGN HENRI SYDÄNHEIMO MITAT (P,L,K) ILMAN JALUSTAA
KOKONAISKAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
EKOCITY 120
620/745 x 640 x 1090/1150 mm
120 L pyörällinen jäteastia
250 x 250 mm
80 kg
Jauhemaalattu sinkitty teräs, ruostumaton teräs
2 mm
EKOCITY 240
840/965 x 740 x 1149/1239 mm
240 L pyörällinen jäteastia
300 x 200 mm
100 kg
VAKIOVÄRIT
LISÄVARUSTEET
Jauhemaalattu sinkitty teräs, ruostumaton teräs
1-2 mm
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
Lajittelutarrat
Muut RAL-värit
Standardoitu sisäastia Ekocity lajitteluastioiden sisäastia on standardi 120 litrainen tai 240 litrainen pyörällinen jäteastia. Tämä helpottaa huoltoa ja tyhjennystä.
29
30
ROSKA - JA LAJITTELUASTIAT

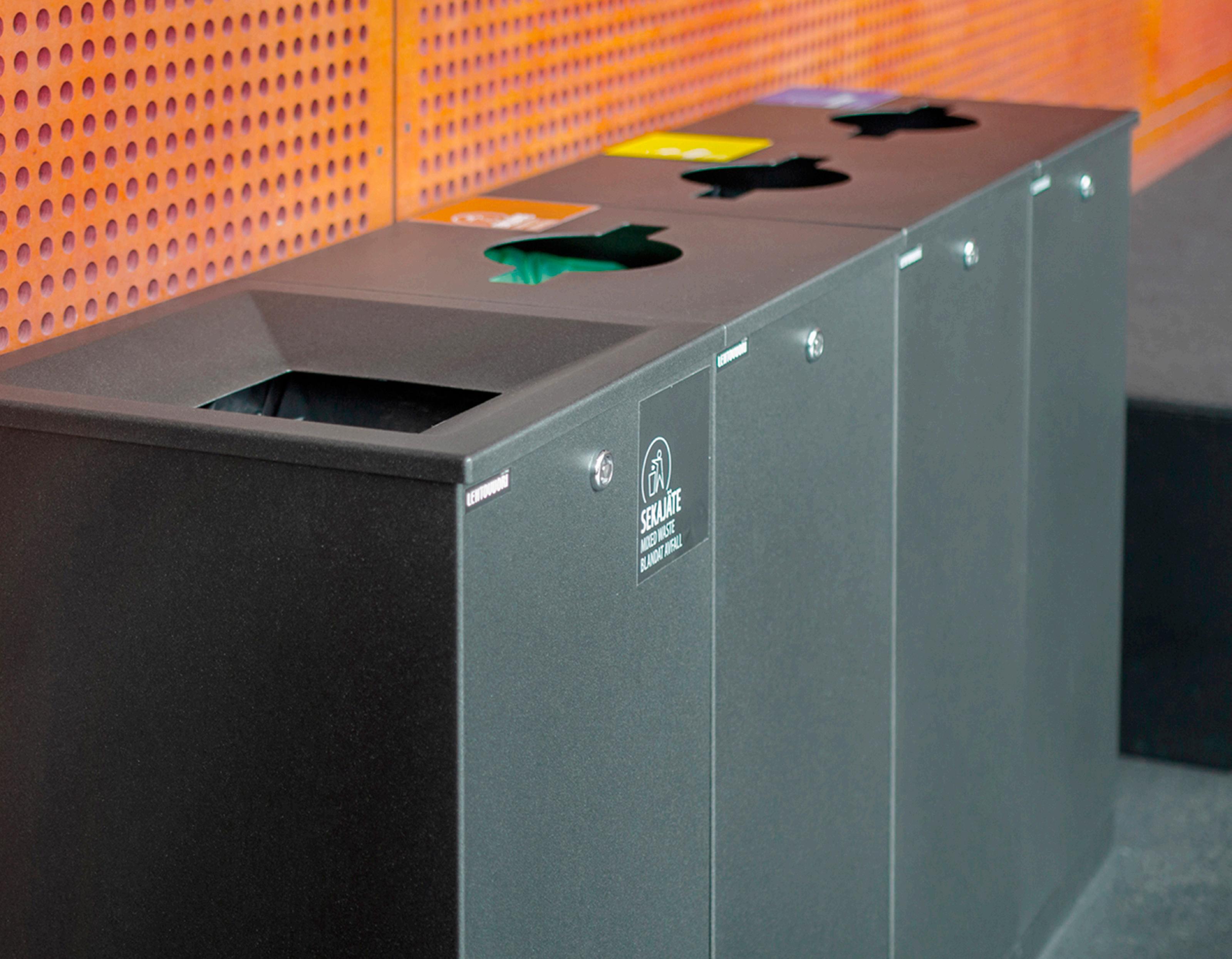

BERMUDA SISÄTILOJEN LINJAKAS LAJITTELUASTIA DESIGN YRJÖ OJANEN
Erityisesti sisätiloihin suunniteltu Bermuda soveltuu yhden, kahden, kolmen tai neljän eri jätelaadun lajitteluun. Bermuda on turvallinen roska-astia mm. itsestään sammuvan rakenteensa ansiosta. Kannen muotoilu estää tulen hapensaannin ja tukahduttaa alkavan palon.
OMINAISUUDET Suomessa valmistetun, korkealaatuisen Bermudan materiaaleja ovat jauhemaalattu rakenneteräs ja ruostumaton teräs. Lisävarusteena on saatavilla kanteen kiinnitettävä peitelevy, jossa on pyöreä täyttöaukko pulloja varten. Innovatiivisen tyylikkäästi muotoiltu Bermuda on suosittu lajitteluastia ympäri maailmaa kohteissa, joissa tarvitaan turvallista, korkealaatuista lajittelupistettä.
MITAT (P,L,K)
KAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
BERMUDA 80
400 x 400 x 760 mm
80 L
200 x 200 mm
13 kg
Jauhemaalattu rakenneteräs ja rst EN 1.4016
1,25 mm
BERMUDA TUPLA
860 x 450 x 770 mm
2 x 100L
200 x 200 mm 210 x 100 mm
29 kg
BERMUDA TRIPLA
1160 x 450 x 770 mm
3 x 100 L
200 x 200 mm 210 x 100 mm
42 kg
BERMUDA TETRA
1560 x 450 x 770 mm
4 x 100 L
200 x 200 mm 210 x 100 mm
57 kg
BERMUDA JUMBO
560 x 560 x 880 mm
200 L
300 x 300 mm
21 kg
VAKIOVÄRI
Jauhemaalattu rakenneteräs ja rst EN 1.4016
Jauhemaalattu rakenneteräs ja rst EN 1.4016
Jauhemaalattu rakenneteräs ja rst EN 1.4016
Jauhemaalattu rakenneteräs ja rst EN 1.4016
1,25 mm
1,25 mm
1,25 mm
1,25 mm
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
LISÄVARUSTEET
Lajittelutarrat
Sisäastia
Lajittelusuuaukko pulloille
Pidätämme oikeuden muutoksiin.
450
450
450
400
560
REFERENSSIT Lentokentät - Washington DC (USA)
ITSESTÄÄN
1560
860
1160
560
450
SAMMUVA RAKENNE KARTIOKANNELLA
- Islamabad (Pakistan) - Astana (Kazakhstan)
770
770
770
770
880
- Luton (Grande-Bretagne) - Nokia Arena (Tampere)
31
32

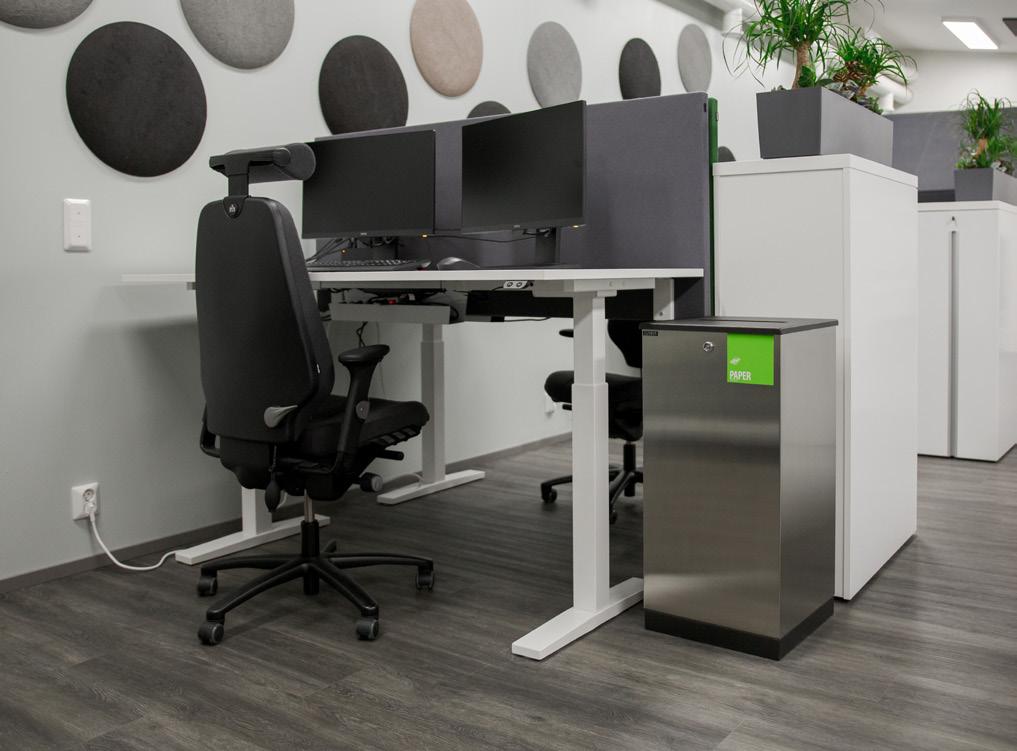

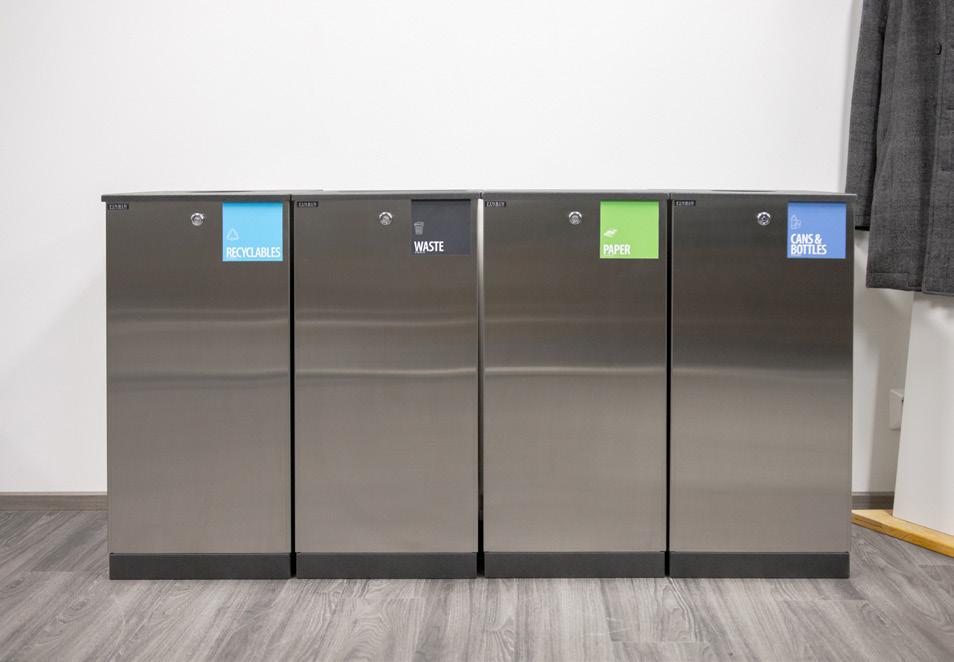

Hillityn tyylikäs Lehtovuoren Edge-lajitteluastia soveltuu sisätiloihin, joissa voit koota moduulaarisista astioista tyylikkään keräyspistekokonaisuuden. Lajitteluastia Edgen suorakulmainen ja selkeä muotoilu soveltuu esimerkiksi toimistoihin, julkisiin tiloihin, sairaaloihin, koulukampuksille, urheiluhalleihin sekä näyttelytiloihin ja messutiloihin, joissa lajittelutarpeet voivat vaihdella. Edge-astiat soveltuvat myös klassista tyyliä arvostaviin ympäristöihin kuten museoihin.
OMINAISUUDET
ROSKA - JA LAJITTELUASTIAT

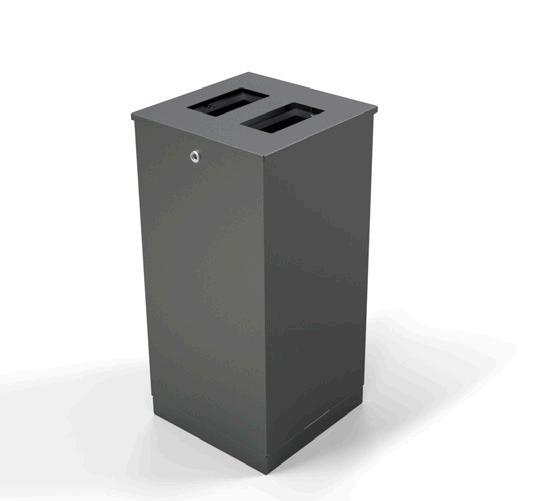

EDGE

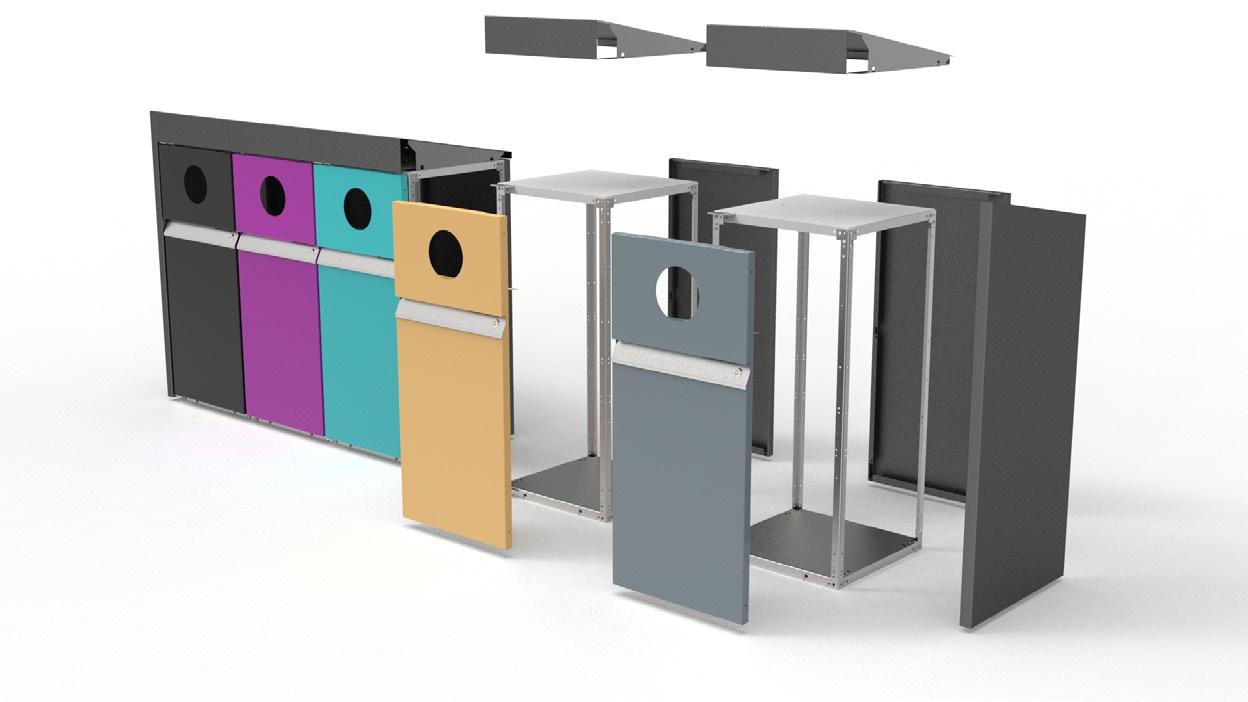

LAAJENEE KIERRÄTYSASEMAKSI
DESIGN HENRI SYDÄNHEIMO
EDGE
MITAT (P,L,K)
KAPASITEETTI
TÄYTTÖAUKKO
PAINO
MATERIAALI
MATERIAALIVAHVUUS
380 x 380 x 780 mm
100 L
160 x 160 mm
15 kg
Jauhemaalattu rakenneteräs ja rst EN 1.4016
1,25 mm
VAKIOVÄRIT
Tutustu laajaan vakiovärivalikoimaamme sivuilla 112-113.
LISÄVARUSTEET
Lajittelutarrat
Lajittelusuuaukko

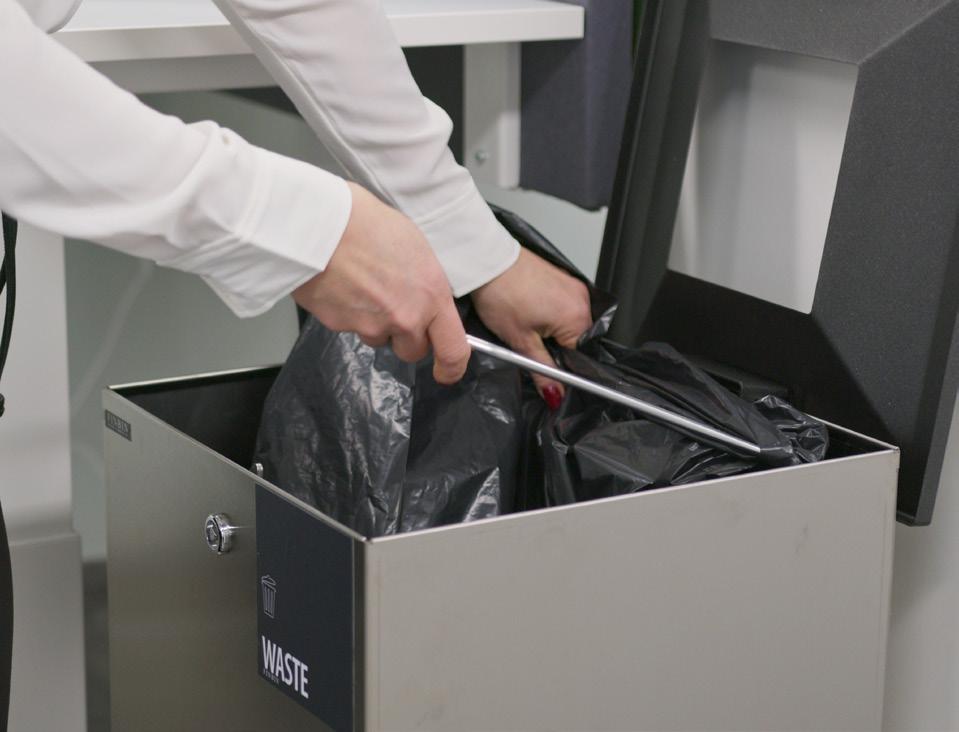

Edge 100 malliin on suunniteltu käyttöä helpottavia ja käyttäjää opastavia kansivaihtoehtoja eri jätejakeiden kierrätykseen. Vaihtoehtoja ovat lajittelukannet sekajätteelle (yleisroskille), pulloille, paperille, biojätteelle ja energiajätteelle. Astiat voidaan liittää yhteen liitospaloilla.
Sisäastia
Liitososat astioiden yhdistämiseen
Muut RAL sävyt
Pidätämme oikeuden muutoksiin.
Edge-mallisto on valmistettu korkealaatuisesta ruostumattomasta teräksestä tai jauhemaalatusta teräksestä. Edge-astiat on suunniteltu ja valmistettu Suomessa Lehtovuoren omalla tehtaalla.
REFERENSSIT
Täydennä tarroilla Meiltä löytyy laaja valikoima lajittelutarroja astioihin lisättäväksi.
- Tallinnan rautatieasema (Viro) - Tallink-Silja (Viro) - Instituut Verbeeten (Pays-Bas) - PLC Mega kauppakeskus (Liettua) - Brittany Ferries (Englannin kanaali) - Helsinki Vantaan lentoasema (Helsinki) - Nykytaiteen museo Kiasma (Helsinki) - Ratinan kauppakeskus (Tampere)
Saatavilla myös Edge kahdelle jakeelle. Kysy lisää!
33
Lisävarusteet Roska-astioiden monipuolinen lisävarustevalikoima on suunniteltu asiakkaidemme toiveita kuunnellen. Luukut ja läpät ovat saatavilla kaikkiin City® -malleihin lukuunottamatta City® Castlea. Combi tuhkakuppi ja panttiputki sopivat kaikkiin City® -sarjan astioihin. Lisävarusteet sisältävät tarvittavat kiinnikkeet.
Lintuläppä

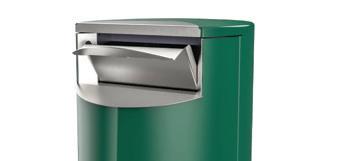

Sisäpuolelle taittuva lintuläppä estää lintujen pääsyn astiaan levittelemään roskia.
Combi tuhkakuppi
Putkituhkakuppi kiinnitetään roska-astiaan. Saatavilla myös pylväs-/seinäkiinnityksellä. 34
Hygienialuukku
Hygienialuukku on helppo ja siisti avata luukun reunassa olevasta kädensijasta.
Magneettikiinnitys
Doggyluukku + tarra
Hygieenisesti avattava doggyluukku sopii astioihin, joihin päätyy koirien jätöksiä. Sisältää tarran.
City® roska-astiat voidaan varustella magneettikiinnityksellä, joka helpottaa ja nopeuttaa astioiden tyhjentämistä. Se vähentää myös lukkojen hajottamista pullonkeräyksen.

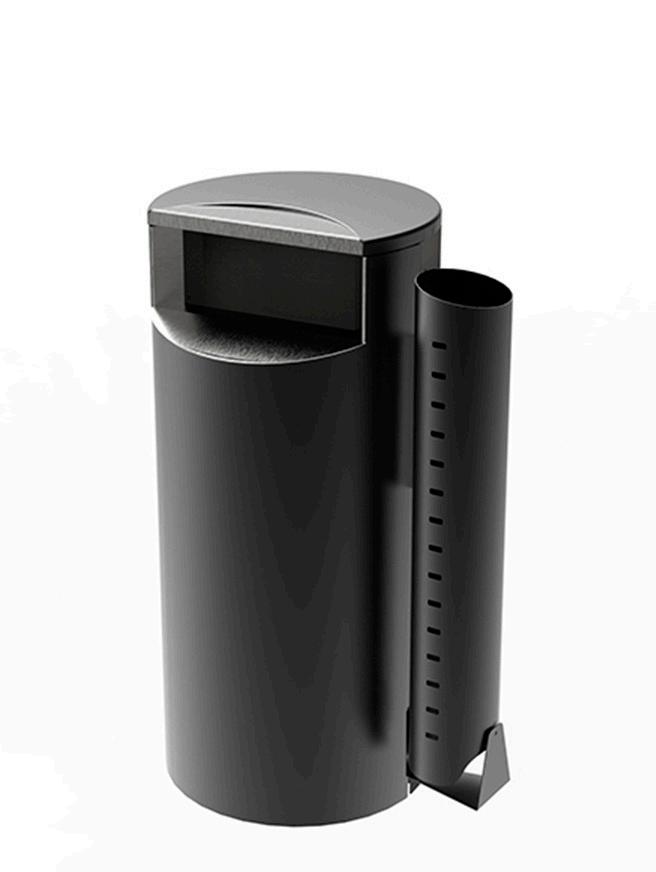

Panttiputki
Lajittelutarrat
Saatavilla laaja valikoima lajittelutarroja erilaisille jakeille.
Kätevä pullojen ja tölkkien kierrätysastia kiinnitetään roska-astian kylkeen. Soveltuu kaikkiin City® sarjan tuotteisiin, asennuksessa tulee kuitenkin huomioida sopiva korkeus, jotta putki on tyhjennettävissä. Saatavilla myös pylväs-/seinäkiinnityksellä.
ROSKA - JA LAJITTELUASTIAT

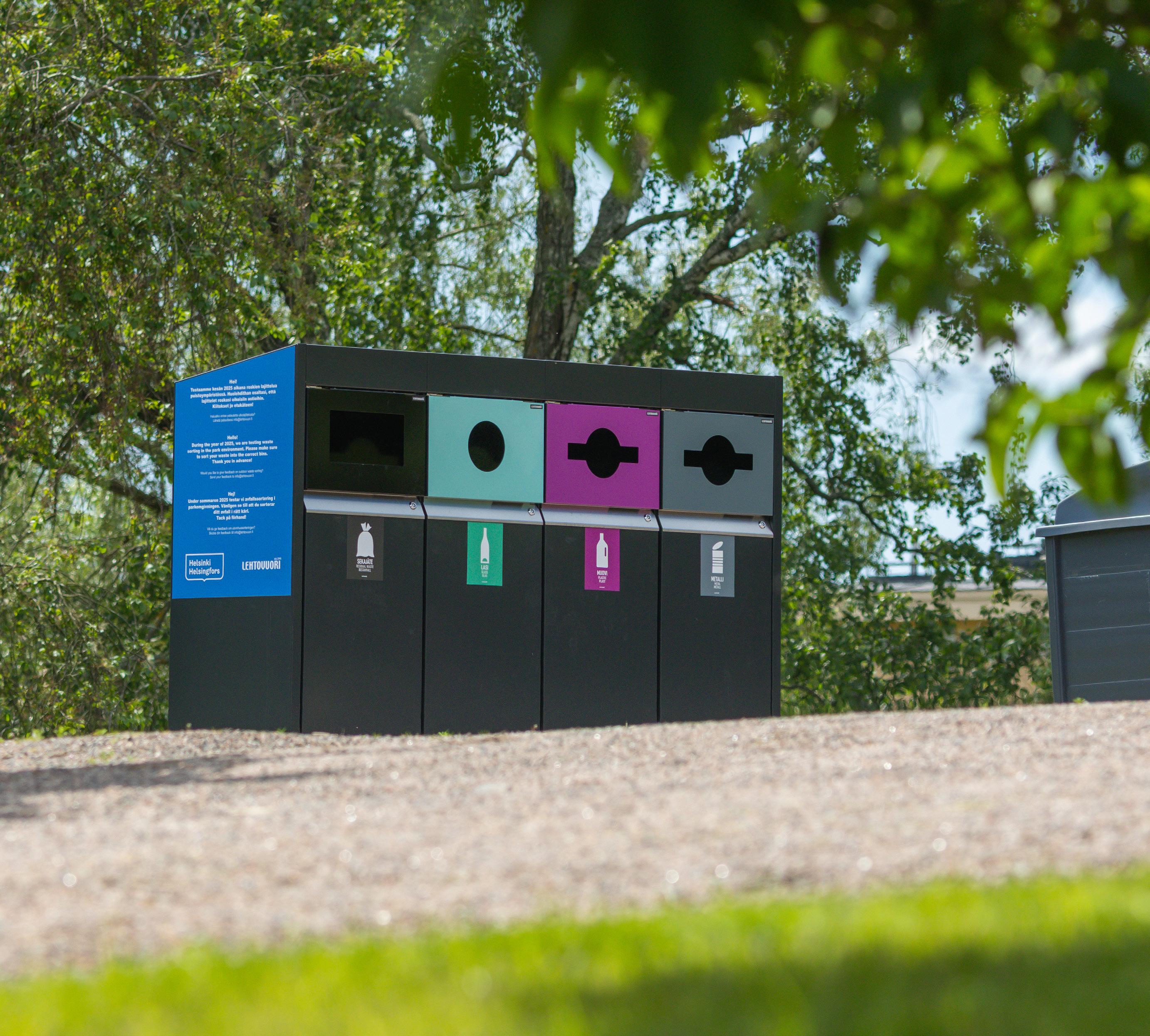

LAJITTELU TAVAKSI MYÖS ULKOTILOISSA Roskien lajittelu on jokaiselle tuttua kotoa ja työpaikoilta. On vain ajan kysymys, milloin lajittelu yleistyy myös yhteisissä ulkotiloissa, kuten puistoissa ja katujen varsilla. Ulkolajittelun onnistumisen edellytyksenä ovat selkeästi merkityt ja helppokäyttöiset astiat. Lehtovuoren tuotteista tähän soveltuvat esimerkiksi EkoCity -tuotteet, joihin mahtuu 120 tai 240 litraa jätettä. Aina ei tarvitse keksiä pyörää uudestaan, suosittu klassikkoroska-astia City on helppo muuntaa lajitteluastiaksi värien ja tarrojen avulla. Myös älyroska-astia CitySolarista ja saman tuoteperheen CityPackeista on helppoa luoda moneen tarpeeseen sopiva usean jakeen lajittelupiste. Autamme mielellämme sopivan ratkaisun löytymisessä. Meiltä myös turvalliset ja kestävät keräysastiat paristoille.
Klassikkoastia City® muuntautuu lajitteluastiaksi väreillä ja tarroituksella.
Chrystal on tyylikäs ratkaisu lajitteluun.
EkoCity on reilun kokoinen ja tyylikäs lajitteluastia hygienisellä jalkapolkimella. 35
MODUL JÄTEASTIASUOJAT
Modul jäteastiasuojien avulla siistin ja käytännöllisen keräyspisteen rakentaminen on helppoa. Modul-mallistossa on useita malleja erilaisille astiayhdistelmille. Saatavilla myös paloturvamalli. 36
Modul tuoteperhe Modul SOLO
Modul DUO
000716 täysluukku 000718 pieni luukku 001065 täysluukku, paloturva 001068 pieni luukku, paloturva
000720 täysluukku 000722 pieni luukku 001072 täysluukku, paloturva 001075 pieni luukku, paloturva
Syvyys
Leveys
Korkeus
Mahdolliset jäteastiayhdistelmät
1000 mm
940 mm
1660 mm
1 x max 370 L
1000 mm
1790 mm
1660 mm
2 x max 370 L
JÄTEASTIASUOJAT
Tuotenumero
Malli
Modul
001079 täysluukku 001081 täysluukku, paloturva
1000 mm
1500 mm
1660 mm
2 x max 360 L tai 1 x 660 L
Modul XL
001086 täysluukku 001088 täysluukku, paloturva
1000 mm
1990mm
1660 mm
3 x max. 360 L tai 1 x 660 l + 1 x max. 240 l
1490 mm
1040 mm
1660 mm
1 x 660 l, jäteastia sijoittuu katokseen pitkittäin
1490 mm
1990 mm
1660 mm
2 x 660 l, jäteastiat sijoittuvat katokseen pitkittäin
Modul MAXI SINGLE
Modul MAXI
001102 täysluukku 001106 pieni luukku 001104 täysluukku, paloturva 001108 pieni luukku, paloturva
001092 täysluukku 001096 pieni luukku 001094 täysluukku, paloturva 001098 pieni luukku, paloturva
37
Modul Maxi Single
Modul Maxi
Modul XL
Modul
Modul Solo
Valitse kahdesta luukkuvaihtoehdosta. 38
Modul Duo

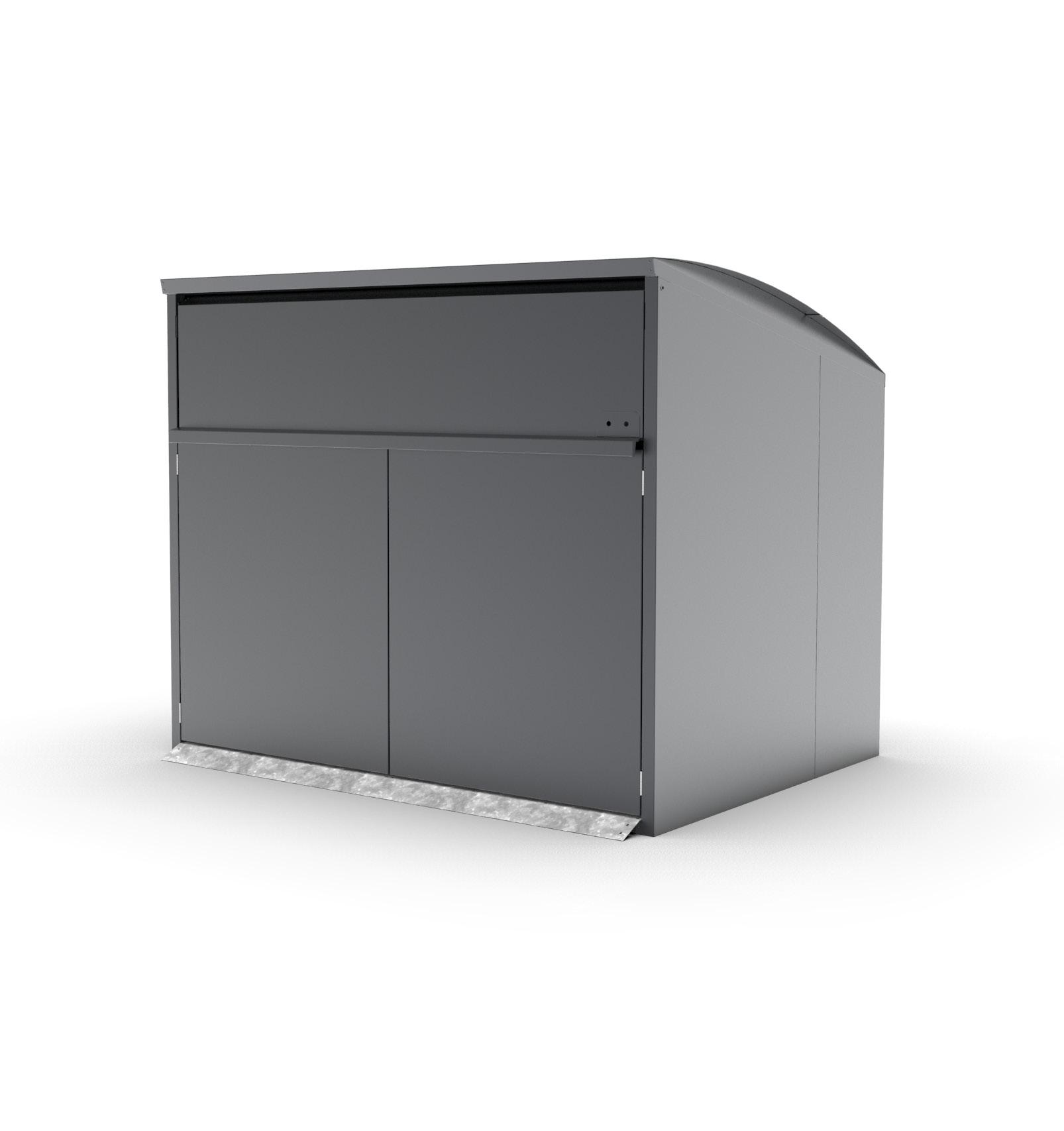

MODUL SOLO jäteastiasuoja Jauhepolttomaalattu Marine Grade alumiini + Galvannealed-teräs Valitse kahdesta luukkuvaihtoehdosta.
Asennus Asennusjalusta helpottaa asennusta, se soveltuu laajan säätövaransa vuoksi myös hieman epätasaisiin pihoihin. Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla.
Mitat • Syvyys 1000 mm • Leveys 940 mm • Korkeus 1660 mm
JÄTEASTIASUOJAT
Materiaali
Vakioväri Tutustu laajaan värivalikoimaamme sivulla 1112-113.
1 x max. 370 l
MODUL DUO jäteastiasuoja Materiaali Jauhepolttomaalattu Marine Grade alumiini + Galvannealed-teräs
Asennus Asennusjalusta helpottaa asennusta, se soveltuu laajan säätövaransa vuoksi myös hieman epätasaisiin pihoihin. Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla.
Mitat • Syvyys 1000 mm • Leveys 1790 mm • Korkeus 1660 mm Valitse kahdesta luukkuvaihtoehdosta.
Vakioväri Tutustu laajaan värivalikoimaamme sivulla 112-113.
2 x max. 370 l 39
Tyylikäs ja turvallinen Modul jäteastiasuojista on helppo koota niin taloyhtiön pihaan kuin julkiselle alueelle sopiva jätekeräyspiste. Yhdistelemällä erikokoisia suojia saadaan optimoitua tilan käyttö ahtailla pihoilla. Lukittavuuden avulla Modul saadaan eriytettyä oman kiinteistön käyttöön. Tiivis rakenne estää rottien pääsyn jäteastiasuojiin. Modul-tuotteet on valmistettu pohjoisen vaihteleviin sääolosuhteisiin sopivasta Marine Grade merialumiinista. Korroosiota kestävänä materiaalina se ei hätkähdä esim. katusuolasta tai kotitalousjätteiden jäämistä.
40
Asennusjalusta tekee asentamisesta entistä helpompaa ja tuo säästöä kustannuksiin poistamalla maatöiden tarpeen. Asennusjalusta sopii myös hieman epätasaisille pihoille.
MODUL 1 jäteastiasuoja Mitat
Materiaali Jauhepolttomaalattu Marine Grade alumiini + Galvannealed-teräs
Asennus
tai
JÄTEASTIASUOJAT
Vakioväri
Asennusjalusta helpottaa asennusta, se soveltuu laajan säätövaransa vuoksi myös hieman epätasaisiin pihoihin. Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla. 2 x max. 360 l
• Syvyys 1000 mm • Leveys 1500mm • Korkeus 1660 mm
Tutustu laajaan värivalikoimaamme sivuilla 112-113.
1 x 660 l
MODUL XL jäteastiasuoja Materiaali Jauhepolttomaalattu Marine Grade alumiini. + Galvannealed-teräs
MItat • Syvyys 1000 mm • Leveys 1990 mm • Korkeus 1660 mm
Asennus Asennusjalusta helpottaa asennusta, se soveltuu laajan säätövaransa vuoksi myös hieman epätasaisiin pihoihin. Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla.
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
3 x max. 360 l
tai
1 x 660 l + 1 x max. 240 l
41
MODUL PALOTURVA Paloturvattu jäteastiasuoja voidaan sijoittaa kiinteistön seinän läheisyyteen Kaikki Modul tuoteperheen jäteastiasuojat on mahdollista saada myös paloturvattuina. Tällöin suoja voidaan sijoittaa aivan kiinteistön seinän tuntumaan.
mahdollistaa joustavan kierrätyspisteen sijoittelun myös pienissä pihoissa. Sijoituspaikka on kuitenkin varmistettava ja hyväksytettävä paikallisilla rakennus- ja paloviranomaisilla.
Modul Paloturva -jäteastiasuoja on testattu VTT:n luomalla testimenetelmällä (testausseloste VTT-S-4706-16). Testin perusteella lukituksella varustettu Modul Paloturva -jäteastiasuoja voidaan sijoittaa rakennuksen välittömään läheisyyteen. Tämä
Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla.
OMINAISUUDET JA LISÄVARUSTEET • Modul jäteastiasuojista voidaan muodostaa erilaisia kokonaisuuksia tarpeen mukaan. • Tiivis rakenne estää rottien pääsyn astiaan. • Kaksi luukkuvaihtoehtoa. • Täyttöluukku voidaan varustaa lukkorungolla. Lukkorunko voidaan varustaa taloyhtiön ja jäteyhtiön sarjoitetuilla lukoilla. Myös yhteensopivuus ILOQ-digitaaliselle lukitusjärjestelmälle. • Täyskokoisissa täyttöluukussa kaasujousi. • Ovien saranat mahdollistavat oven nostamisen ylöspäin, mikäli jäätä tai lunta on kertynyt oven kynnyksen eteen. • Laadukas pulverimaali, paljon värivaihtoehtoja. • Kätevä asennusjalusta laskee kustannuksia, kun maatöiden tarve vähenee. 42
Modul poistaa rottaongelman!
Asennusjalusta laskee kustannuksia
MODUL MAXI SINGLE jäteastiasuoja Jauhepolttomaalattu Marine Grade alumiini + Galvannealed-teräs Valitse kahdesta luukkuvaihtoehdosta.
Mitat • Syvyys 1490 mm • Leveys 1040 mm • Korkeus 1660 mm
JÄTEASTIASUOJAT
Materiaali
Asennus
1 x 660 l, jäteastia sijoittuu
Asennusjalusta helpottaa asennusta, se soveltuu laajan säätövaransa vuoksi myös hieman epätasaisiin pihoihin. Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla.
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
katokseen pitkittäin
MODUL MAXI jäteastiasuoja Materiaali Jauhepolttomaalattu Marine Grade alumiini Galvannealed-teräs
Mitat • Syvyys 1490 mm • Leveys 1990 mm • Korkeus 1660 mm
Valitse kahdesta luukkuvaihtoehdosta.
Asennus Asennusjalusta helpottaa asennusta, se soveltuu laajan säätövaransa vuoksi myös hieman epätasaisiin pihoihin. Keräyspisteen sijoittelussa tulee huomioida kulkuväylät käyttäjille ja tyhjentäjille sekä pelastustie. Sijoittelu kannattaa varmistaa ja hyväksyttää paikallisilla rakennus- ja paloviranomaisilla.
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113. 2 x 660 l, jäteastiat sijoittuvat
katokseen pitkittäin
43
Katoksemme soveltuvat pohjoisen olosuhteisiin. Katoskokonaisuuksissamme lumikuorman kestävyys pystytään ratkaisemaan sijaintipaikan tarpeen mukaan.
44
Lehtovuoren katoksilla on pitkät perinteet. Katokset on suunniteltu ja valmistettu pitkäikäiseen käyttöön ja valikoimasta löytyy katokset monipuolisesti eri käyttötarkoituksiin. Katokset ovat helposti muokattavissa tarvittavan katetun tilan mukaan ja ne mukautuvat eri variaationa erilaisiin kohteisiin ja ympäristöihin. Lehtovuoren ajattomat ja kestävät katokset soveltuvat erinomaisesti julkisympäristöön, liikekiinteistöille, kouluille, asuintaloyhtiöille jne. Eri kokovaihtoehdot, muodot ja laaja värivalikoima tarjoaa lähes rajattomasti mahdollisuuksia ympäristön kalustamiseen.
valmistuksessa käytetään kierrätettäviä materiaaleja. Vakiotuotevalikoiman lisäksi, tarjoamme asiakkaillemme myös räätälöityjä tuoteratkaisuja. Räätälöity ratkaisu voi olla vakiotuote mukautettuna kohteen konseptiväreihin tai arkkitehtuuriin, tai täysin uusi tuote, joka on projektikohtaisesti suunniteltu ja valmistettu asiakkaan vaatimusten mukaisesti. Enemmän Lehtovuoren katoksista ja muista tuotteista:
lehtovuori.fi
Lehtovuoren katokset edustavat suomalaista muotoilua, jossa kohtaa toiminnallisuus ja käytännöllisyys. Käyttäjälähtöisen suunnittelun lähtökohtana on tuotteiden kestävyys ja turvallisuus. Tuotteiden suunnittelussa ja materiaalivalinnoissa on haettu pitkää käyttöikää,
KATOKSEMME OVAT CE-MERKITTYJÄ Kantavien rakenteiden kestävyys ja valmistuksen laatu on erittäin tärkeä seikka katosratkaisuissa. Polkupyörä-, pysäkki- tai muita katoksia hankkiessa on hyvä huomioida, että teräs- tai alumiinisten katosten toimittajalla on osoittaa kantavien teräskokoonpanojen ja tuotejärjestelmien vaatimustenmukaisuus, EN1090-1 rakennustuotestandardin mukaisesti. EU:n rakennustuoteasetuksen mukainen CE-merkintä tuli pakolliseksi kantaville te-
räsrakenteille 1.7.2014, mikä koskee myös katosten kantavia rakenteita. CE-merkinnällä osoitetaan, että valmistetun tuotteen ominaisuudet on määritelty ja varmennettu yhdenmukaisella tavalla. Lehtovuori Oy:n katokset valmistetaan vaaditun EN 1090-1 rakennustuotestandardin mukaisesti. Tästä osoituksena Lehtovuori Oy:lle on myönnetty tarkastusyhtiön Dekra:n tuotannon sisäisen laadunvalvonnan vaatimustenmukaisuustodistus ja oikeus katosten CE-merkintään.

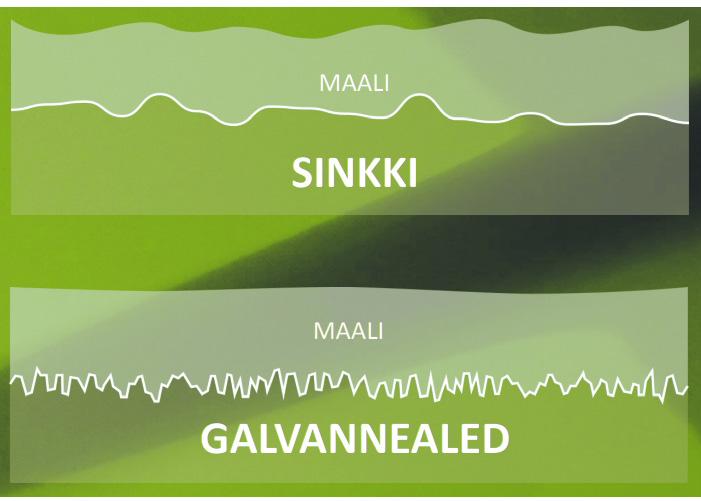

SINKKIPOHJAMAALI TORJUU KORROOSIOTA YMPÄRISTÖYSTÄVÄLLISEMMIN Kaikki katoksemme käsitellään sinkkipohjamaalilla ennen pulverimaalausta. Tämä lisää tuotteen käyttöikää suojaten materiaalia korroosiolta. Sinkkipohjamaalaus on perinteiseen sinkitykseen verrattuna huomattavasti ympäristöystävällisempi vaihtoehto. 45
KATOKSET JA PYÖRÄTELINEET
SUOMESSA SUUNNITELTU JA VALMISTETTU

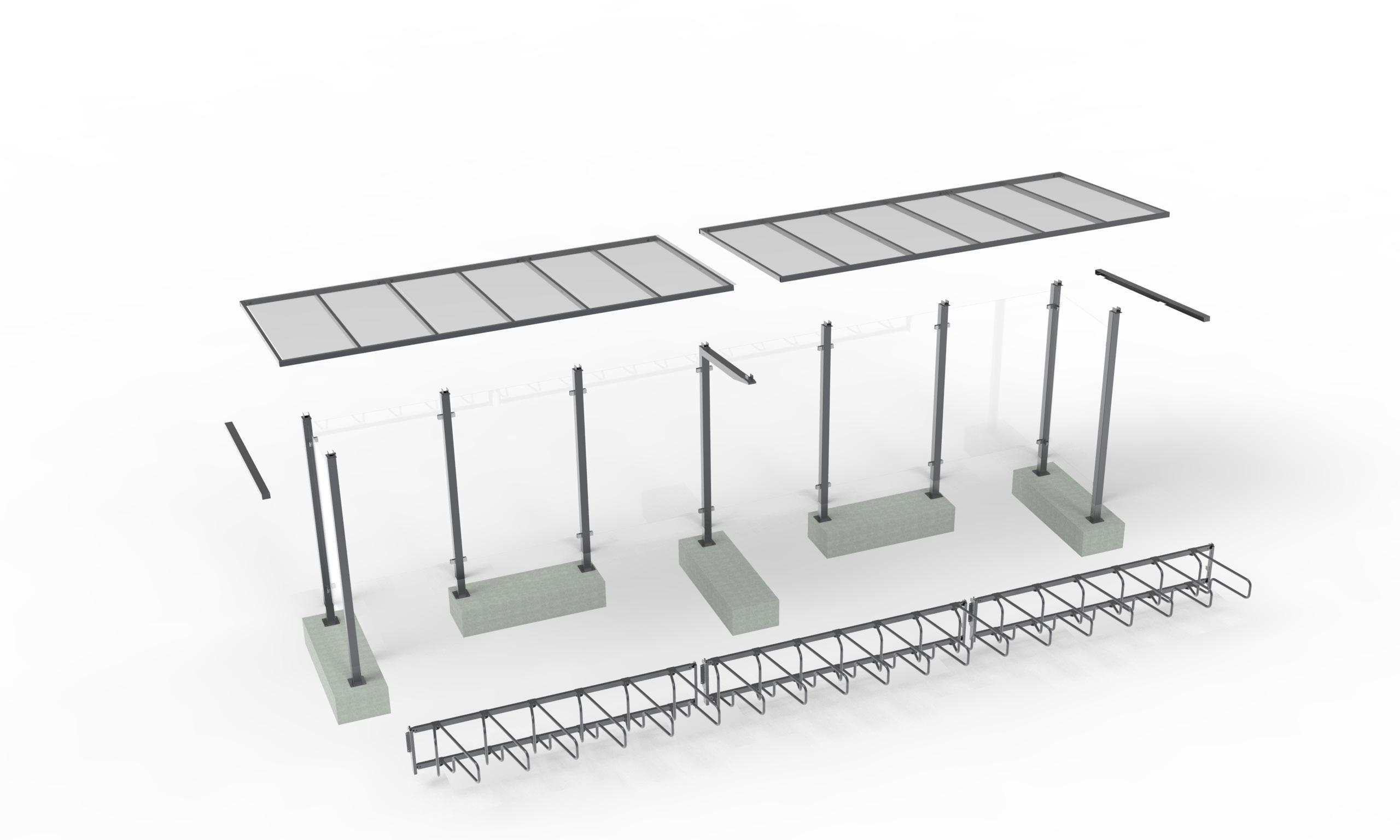

VARIO KATOKSET
46
KATOKSET JA PYÖRÄTELINEET

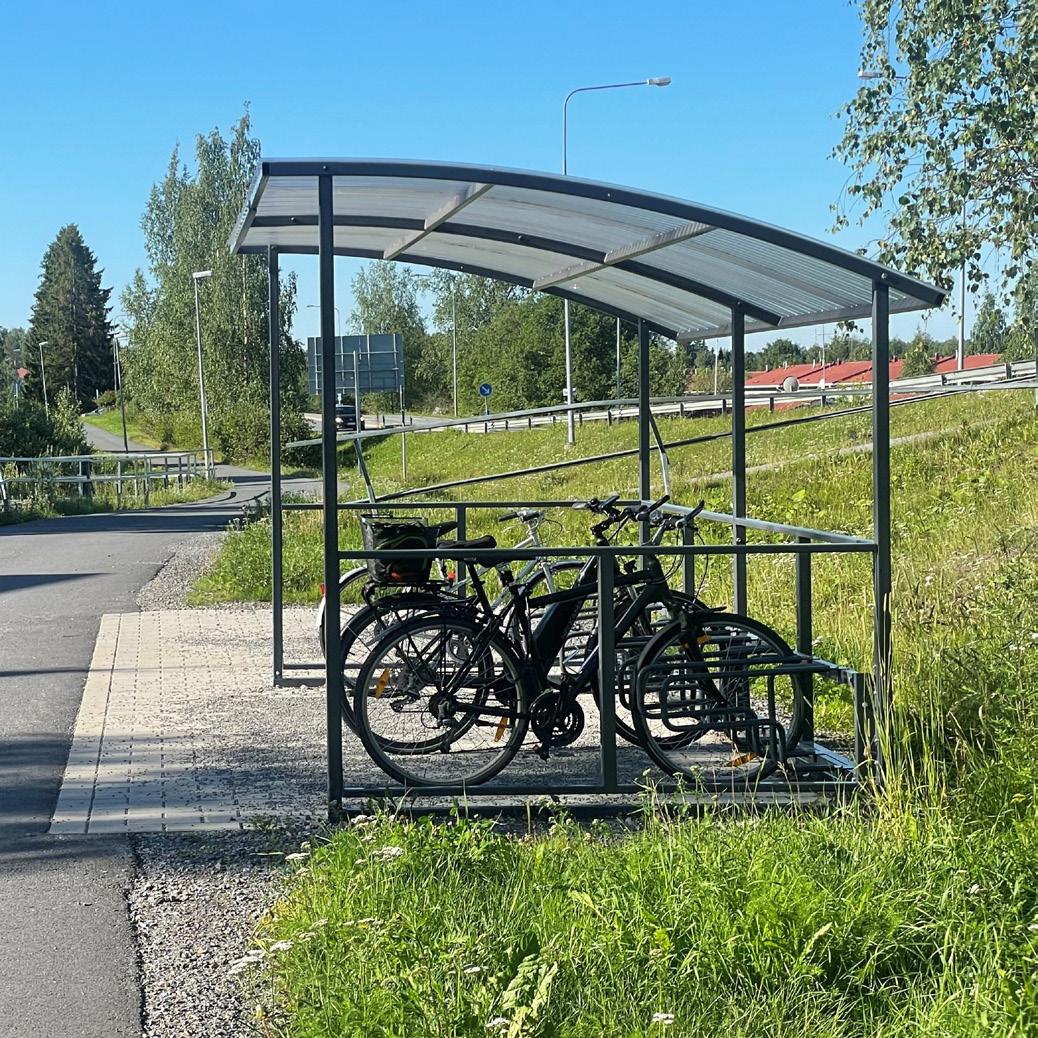

Varion kaarta ja kulmaa yhdistävä ilme antaa katokselle luonnetta.

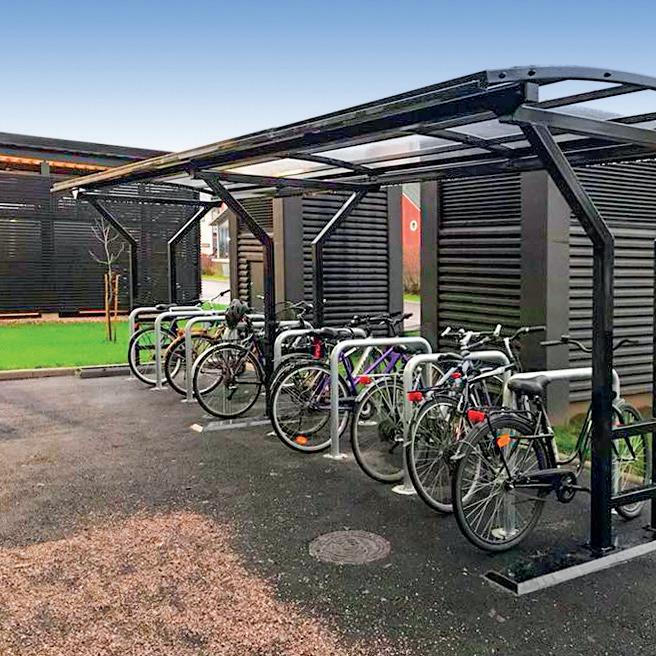

VARIO 1 JA 2 -polkupyöräkatos Vario on joustava valinta katokseksi polkupyöräpysäköintiin. Katos voidaan varustaa erityyppisillä telineillä, 1- tai 2-puolisena ja katos-osan leveys voidaan valita tämän mukaisesti. Vario-katokset voidaan varustaa penkillä, roskakorilla ja tuhkakupilla. Katosmoduuleilla voidaan rakentaa pitkiä katoskokonaisuuksia.
47
48
Lehtovuori Vario suunnitellaan ja valmistetaan Ylöjärvellä.

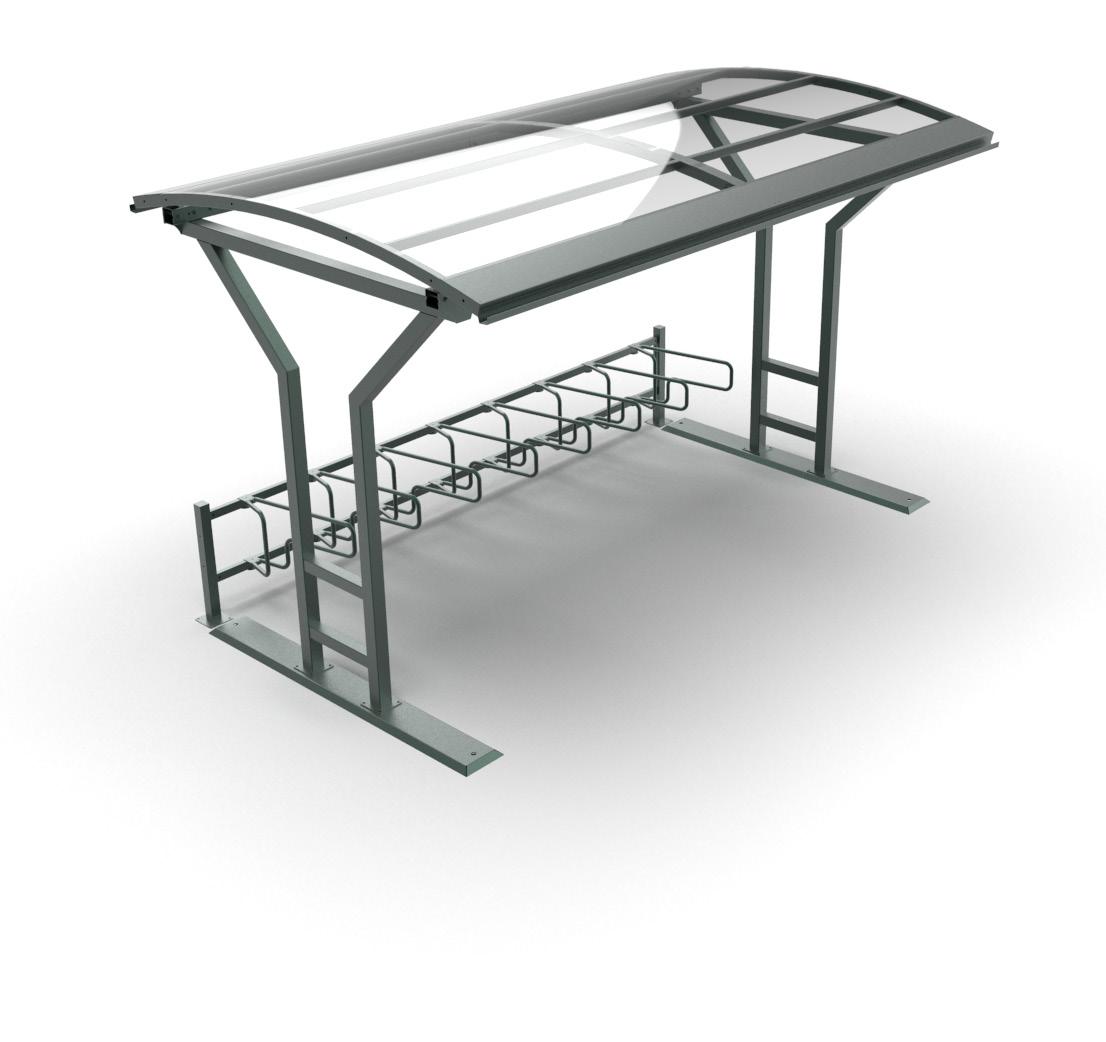

VARIO 1 polkupyöräkatos Materiaali • Sinkkipohjamaalattu ja jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) • Polykarbonaattikate
Asennus Toimitetaan osina asennettavaksi betoni-anturoiden tai laatan päälle. Saatavana myös maajalka pinta-asennukseen. Ankkuroidaan maan pintamateriaaliin pulteilla tai maaruuveilla. Mahdollista tilata myös valmiiksi koottuna betonilaatalle.
KATOKSET JA PYÖRÄTELINEET
Kapeampi katosmalli yksipuoliselle pyörätelineelle
Mitat • Pituus 2000, 4000, 6000, 8000, 10 000 12 000 ja 16 000mm • Syvyys 2500 mm • Korkeus 2500 mm • runkoputket 80x80 mm
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
49

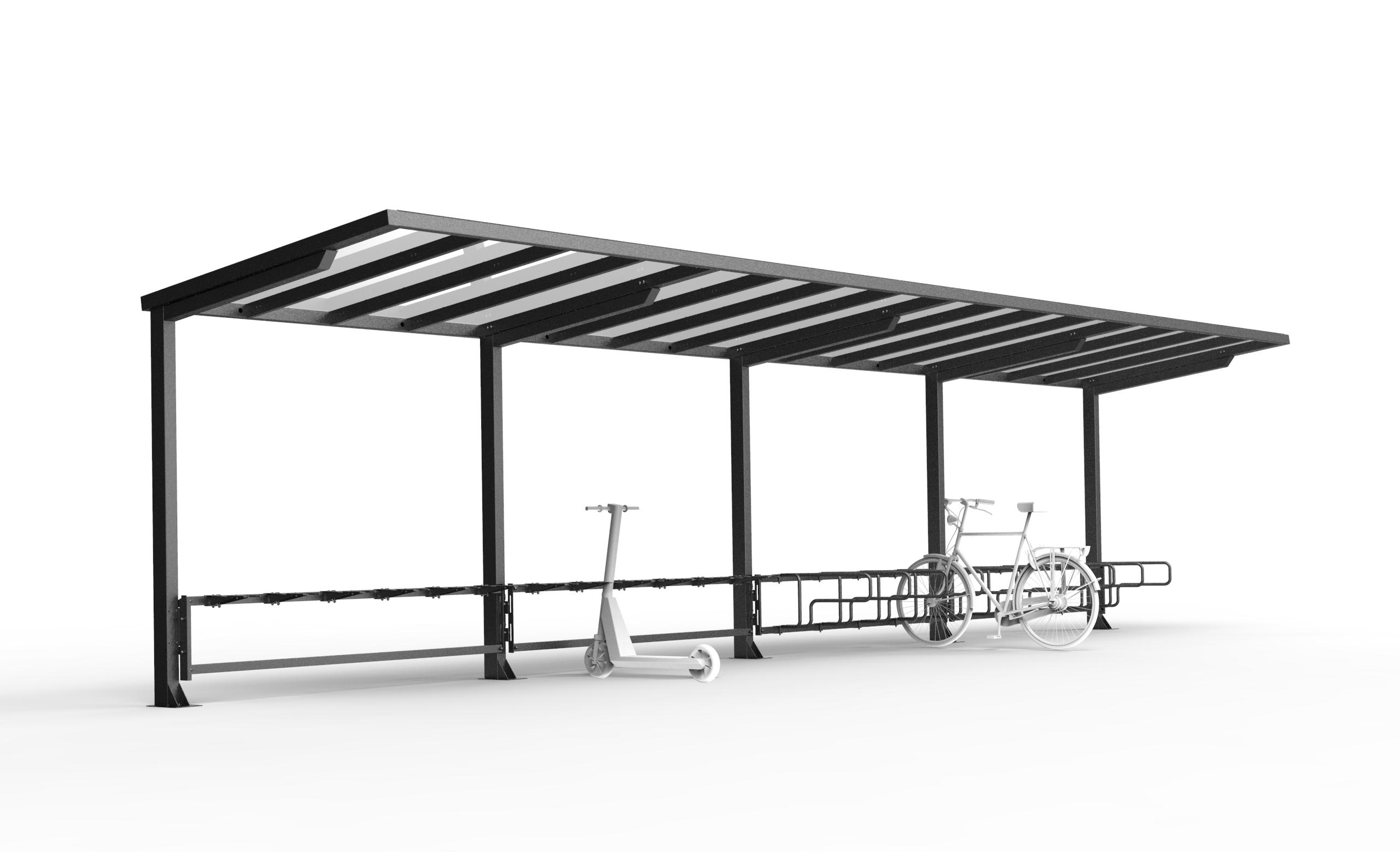

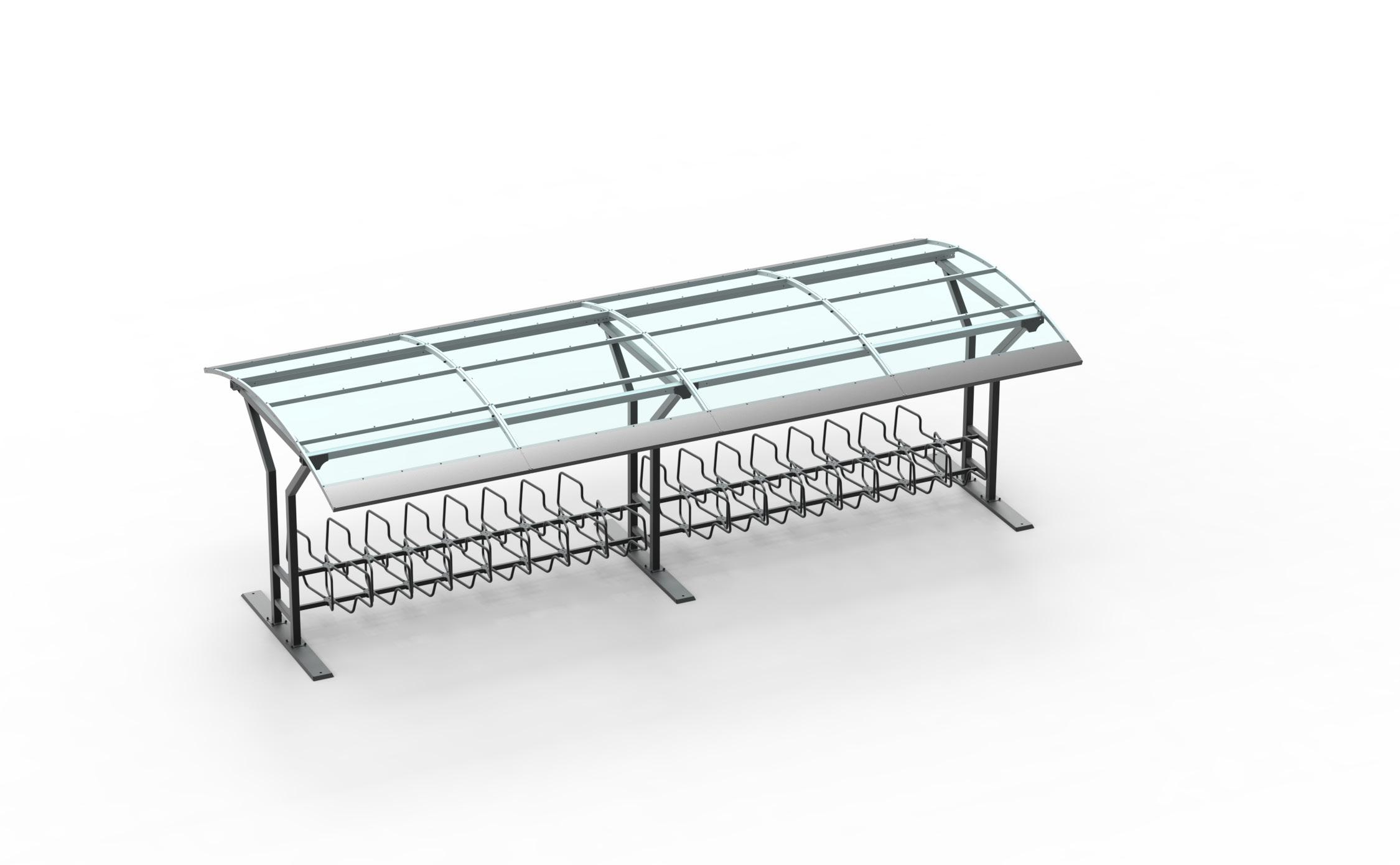

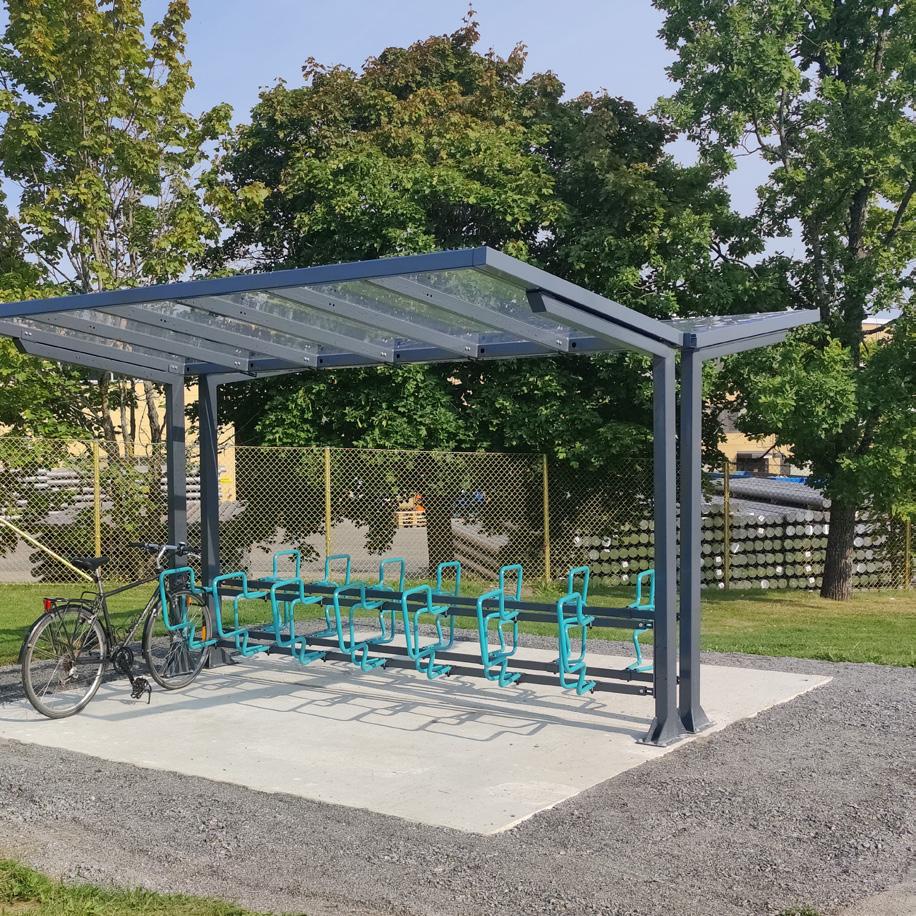

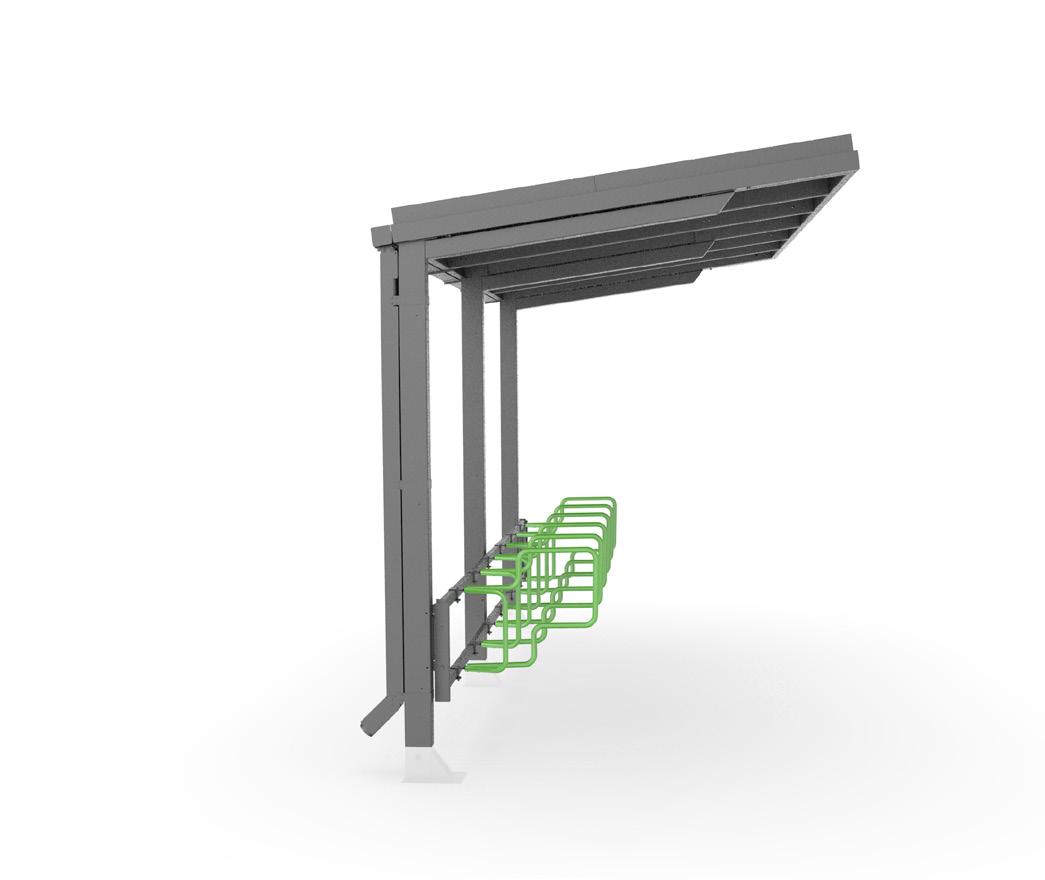

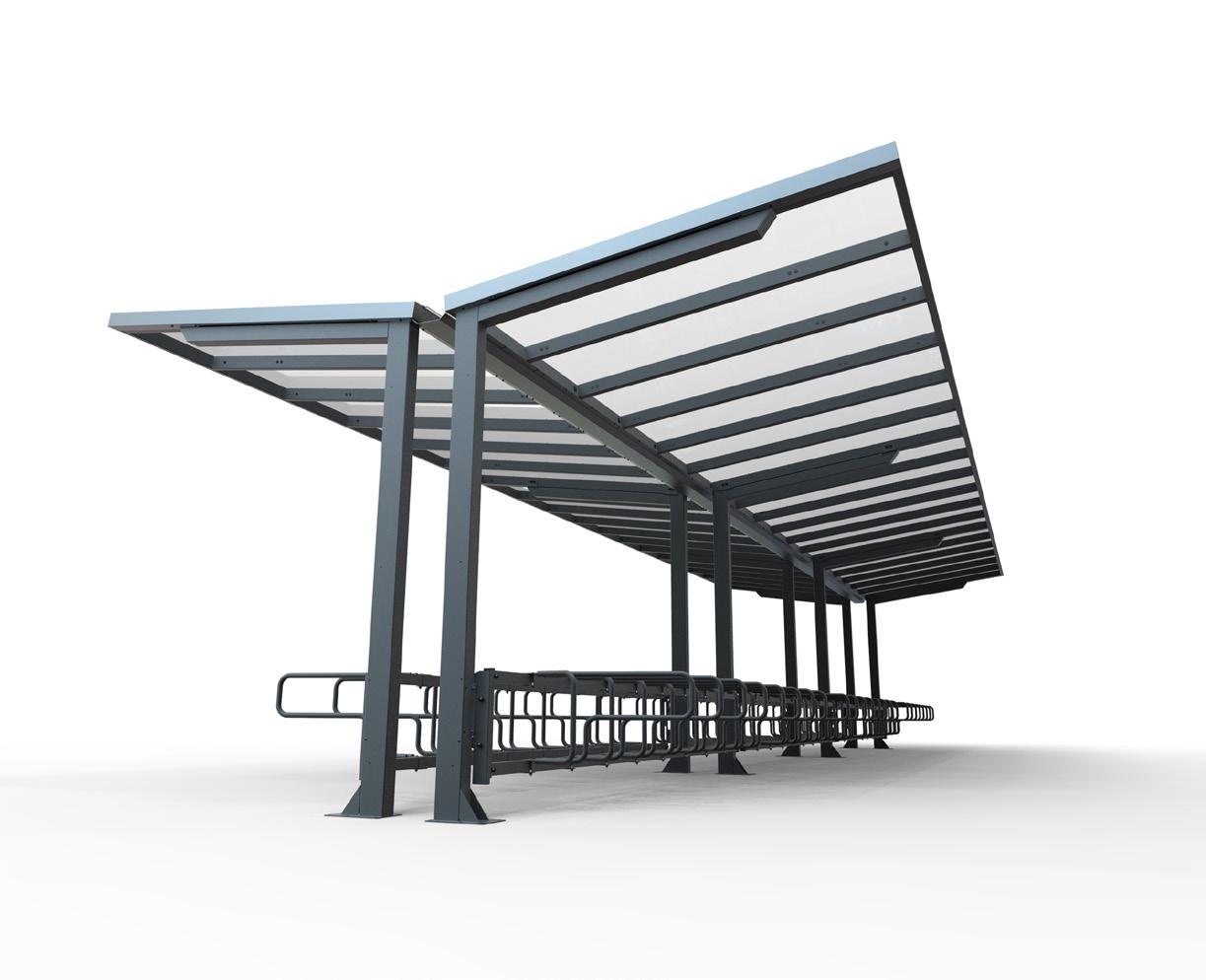

VARIO 2 polkupyöräkatos
Leveä katos suojaa kaksipuolista pyörätelinettä
Materiaali • Sinkkipohjamaalattu ja jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) • Polykarbonaattikate
Asennus Toimitetaan asennettavaksi betoni-anturoiden tai laatan päälle. Saatavana myös maajalka pinta-asennukseen. Ankkuroidaan maan pintamateriaaliin pulteilla tai maaruuveilla.
50
Mitat • Pituus 2000 mm, 4000, 6000, 8000, 10 000, 12 000 ja 16 000mm • Syvyys 3600 mm • Korkeus 2500 mm • runkoputket 80x80 mm
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
Lehtovuori Vario suunnitellaan ja valmistetaan Ylöjärvellä.
KATOKSET JA PYÖRÄTELINEET

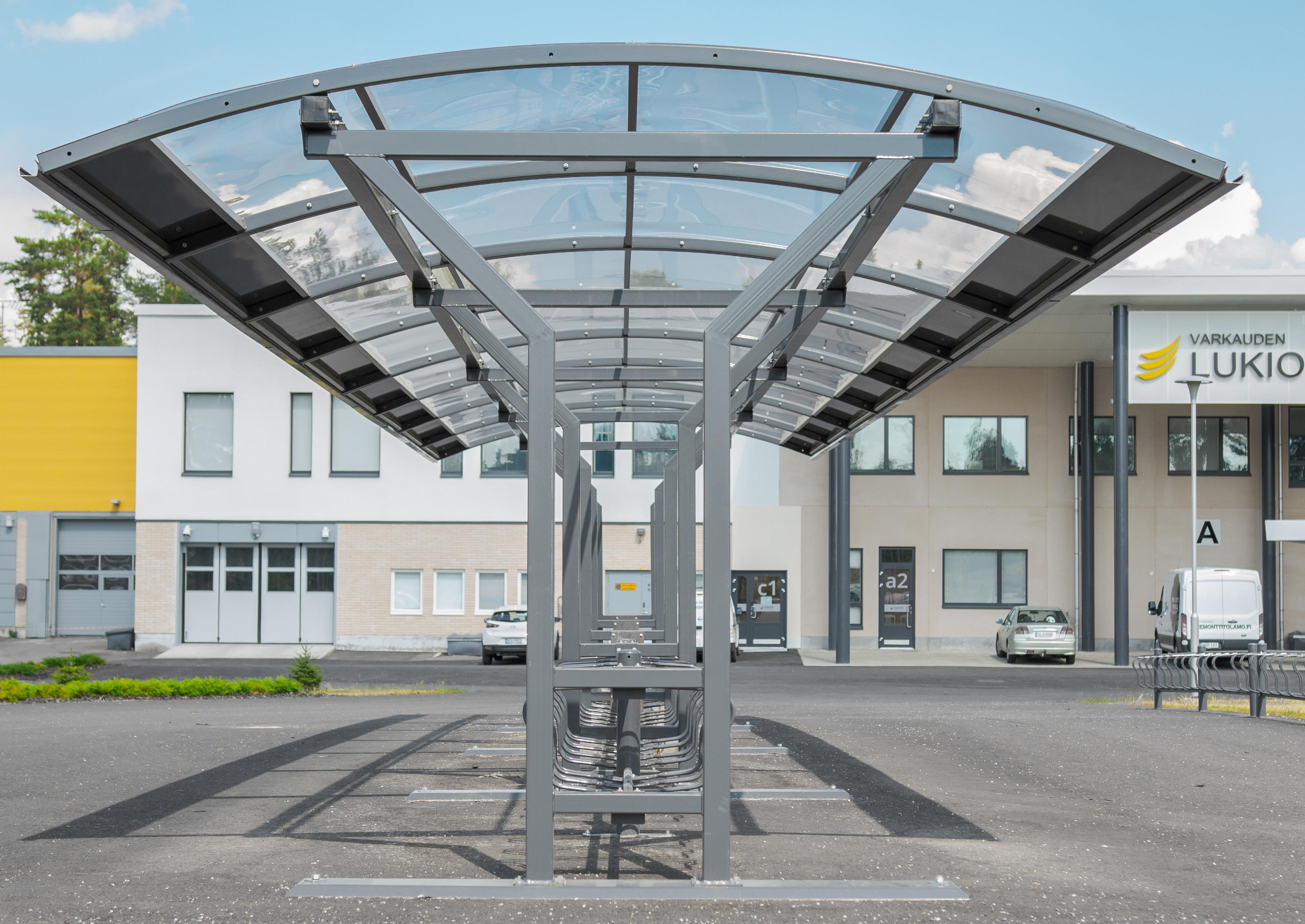

Vario 2 yhdistettynä kaksipuoliseen CubiQ Premium -pyörätelineeseen.
51
BASIC KATOKSET
52

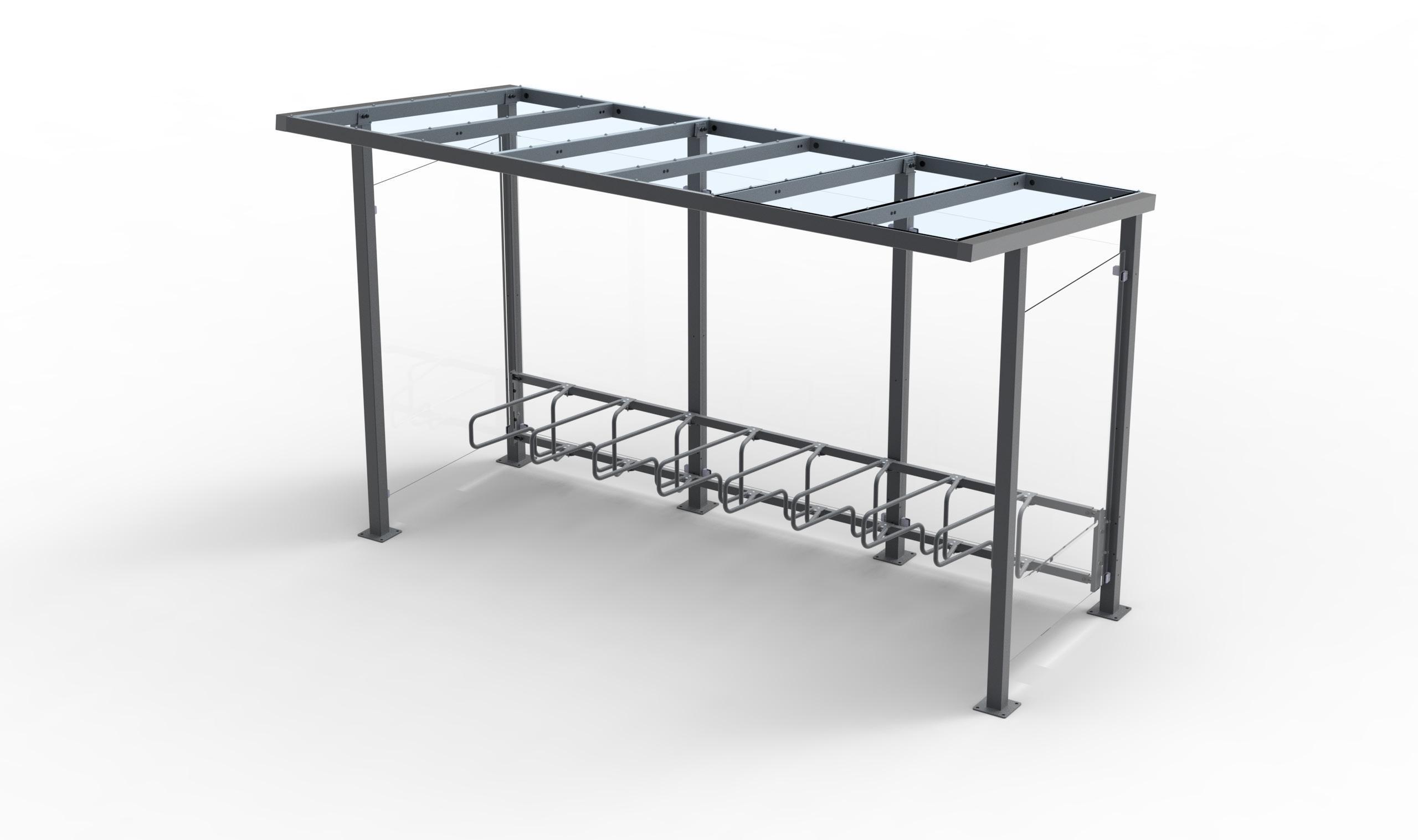

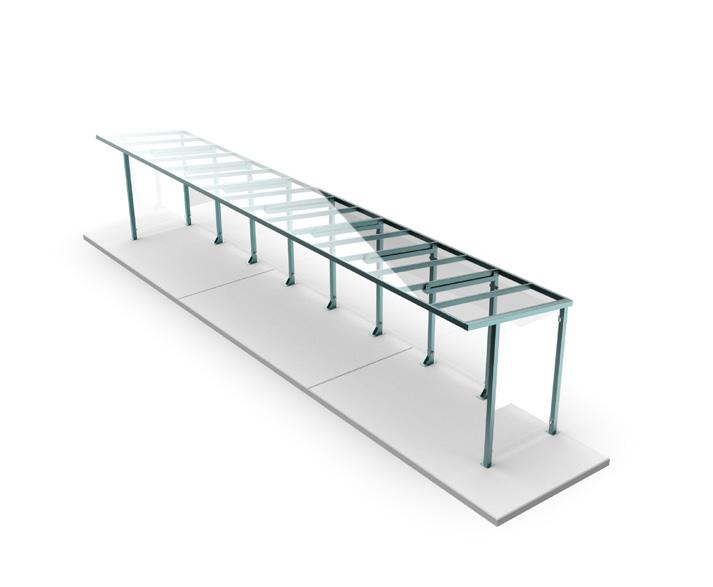

Basic -katos on monikäyttöinen, klassinen peruskatos, joka koostuu moduleista.
BASIC katos Materiaali • Sinkkipohjamaalattu ja jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) • Polykarbonaattikate.
Asennus Toimitetaan osina, katos tulee ankkuroida maahan.
KATOKSET JA PYÖRÄTELINEET
Monikäyttöinen, kotimainen peruskatos
Mitat • Pituus: 1 moduuli 2 moduulia 3 moduulia 4 moduulia • Leveys: • Korkeus • runkoputket
2360 mm 4690 mm 6980 mm 9390 mm 2448 mm 2353 mm 50x50 mm
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
BASIC katokset Modulaarinen Basic-katos on sivuilta avoin ja katettu polykarbonaatti-aaltokatteella. Basic-katoksen kanssa voidaan yhdistää sopiva pyöräteline Lehtovuoren mallistosta. Katosmoduleista voidaan muodostaa pidempiä katoskokonaisuuksia tarpeen mukaan. Basic on suunniteltu ja valmistettu Suomessa. 53
VIVA KATOSRATKAISU
54
KATOKSET JA PYÖRÄTELINEET
SINÄ VALITSET OMINAISUUDET - ME TOTEUTAMME ViVa vie modulaarisuuden uudelle tasolle Akva- ja Vivid-mallistoissamme. Katoksen tehtävä ei ole tarjota ainoastaan suojaa. Sen tulee soveltua ympäristöönsä niin arkkitehtuurin, maantieteen kuin sääolojenkin suhteen. Katoksen on oltava mitoiltaan ja toiminnoiltaan täydellinen.
Syntyi ViVa, huippujoustava katosratkaisu, jossa on mahdollista yhdistellä Lehtovuori Akva- ja Vivid-katosten elementtejä sekä lukuisia muita ominaisuuksia täydellisen katoksen aikaan saamiseksi.
Suunnittelijamme halusivat tarjota asiakkaille uudenlaisen katosvaihtoehdon, jossa ominaisuuksien muokattavuus on viety niin pitkälle kuin mahdollista.
Valitse tarvittavat ominaisuudet ja anna asiantuntijamme tarjota juuri kohteeseesi sopiva VIVa -katosratkaisu. 55
VIVA KATOSRATKAISU ita oduule m o t t a ,3 m k a stele 1 i d h Y 1. tai kaksipuoleisen 2,6 m i s k y
3,9 m
5,2 m
6,5 m
7,8 m
9,1 m
10,4 m
11,7 m
2. Valitse muut tarvittavat ominaisuudet ja niiden sijainnit yhdessä asiantuntijamme kanssa. Esim. valaistus, perustustapa, tolpat, istuimet...
3. Teemme tarjouksen sinulle räätälöidystä ViVa-katoksesta.
56
Modulaarinen
Yksi- tai kaksipuoleinen
Penkki
Pyöräteline
Valaistus
Viherkatto
Hammerglass®
Verhoilu
Lumikuorma
Sadeveden ohjaus
Pinta- tai uppoasennus
Lisävarusteet
erikoiskestävä lasi
KATOKSET JA PYÖRÄTELINEET
VALITSE TARVITTAVAT OMINAISUUDET - TULOKSENA TÄYDELLINEN VIVA
Ota yhteys asiantuntijaamme! Suunnitellaan yhdessä täydellisesti kohteeseesi sopiva Viva-katosratkaisu.
info@lehtovuori.fi | +358 (0)3 7846 777 57
VIVA KATOKSET
58
KATOKSET JA PYÖRÄTELINEET
VIVA polkupyöräkatos Huipputyylikäs, tilaa säästävä pyöräkatos. Pyöräkatos sopii linjakkaan muotoilunsa ansiosta erinomaisesti vaativiin kohteisiin, joissa tarvitaan vapaata kulkua ja esteetöntä näkyvyyttä ympäristöön.
Viherkatto virkistää kaupunkiympäristöä Katoksemme ovat tilattavissa viherkattovalmiudella (asiakas asentaa haluamansa viherkaton itse) tai valmiiksi asennettuna. Viherkattomateriaalina toimii maksaruohokatto, jonka asentaa ja toimittaa kotimainen yhteistyökumppanimme EG-Trading. Viherkatto on saatavissa ViVa- katosratkaisun lisäksi Vario-katoksiin. 59
Tyylikäs ja pelkistetty ViVa mukautuu monenlaiseen ympäristöön.
60
Lehtovuori ViVa suunnitellaan ja valmistetaan Ylöjärvellä.
VIVA yksipuolinen Pelkistetty muotoilu soveltuu monenlaisiin ympäristöihin
• Sinkkipohjamaalattu ja jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) • Polykarbonaattikate.
Mitat • Pituus (modulaarinen) 2600, 3900, 5200, 6500, 7800, 9100 mm jne. • Leveys 2000 mm • Korkeus max. 2530 mm (maan pinnasta) • runkoputket 80x80 mm Myös pidemmät katosjonot mahdollisia, kysy lisää asiakaspalvelustamme.
Asennus Toimitetaan elementteinä asennettavaksi betoni-anturoiden tai alustan päälle. Mahdollista tilata myös valmiiksi koottuna betonilaatalle. Saatavilla asennusta helpottavat betoniharkot.
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
61
KATOKSET JA PYÖRÄTELINEET
Materiaali

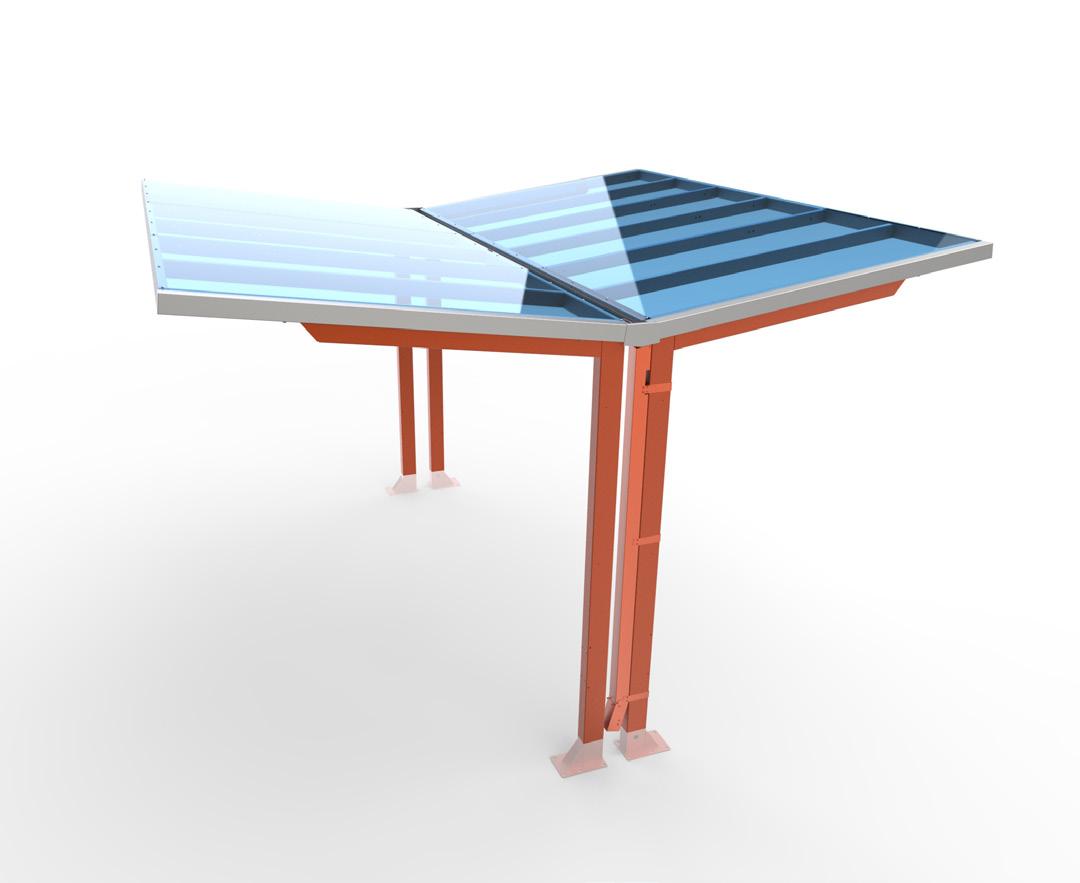

VIVA kaksipuolinen Ilmava ja elegantti katos soveltuu vaativiinkin kohteisiin
Materiaali • Sinkkipohjamaalattu ja jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) • Polykarbonaattikate.
Mitat • Pituus 2600, 3900, 5200, 6500, 7800, 9100 mm jne. • Leveys 4080 mm • Korkeus max. 2530 mm (maan pinnasta) • runkoputket 80x80 mm Myös pidemmät katosjonot mahdollisia, kysy lisää asiakaspalvelustamme.
Asennus Toimitetaan osina asennettavaksi betoni-anturoiden tai laatan päälle. Saatavilla asennusta helpottavat betoniharkot.
62
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
63
KATOKSET JA PYÖRÄTELINEET
64
PYÖRÄTALLIT KASVATTAVAT SUOSIOTAAN KATOKSET JA PYÖRÄTELINEET
Pyörätallien suosion kasvu heijastaa pyöräilykulttuurin nopeaa kehittymistä. Pyöräily on yhä suositumpaa ja ihmiset ovat valmiita panostamaan pyörien laatuun. Tämä luo paineita pyörien turvalliseen ja käyttäjäystävälliseen säilytykseen työpaikoilla, julkisissa organisaatioissa ja kaupunkien yleisissä ulkotiloissa. Ota yhteyttä, kerromme mielellämme lisää pyörätalliratkaisuista!
Pyörätalli on turvallinen ja käyttäjäystävällinen ratkaisu pyöräpysäköintiin. 65

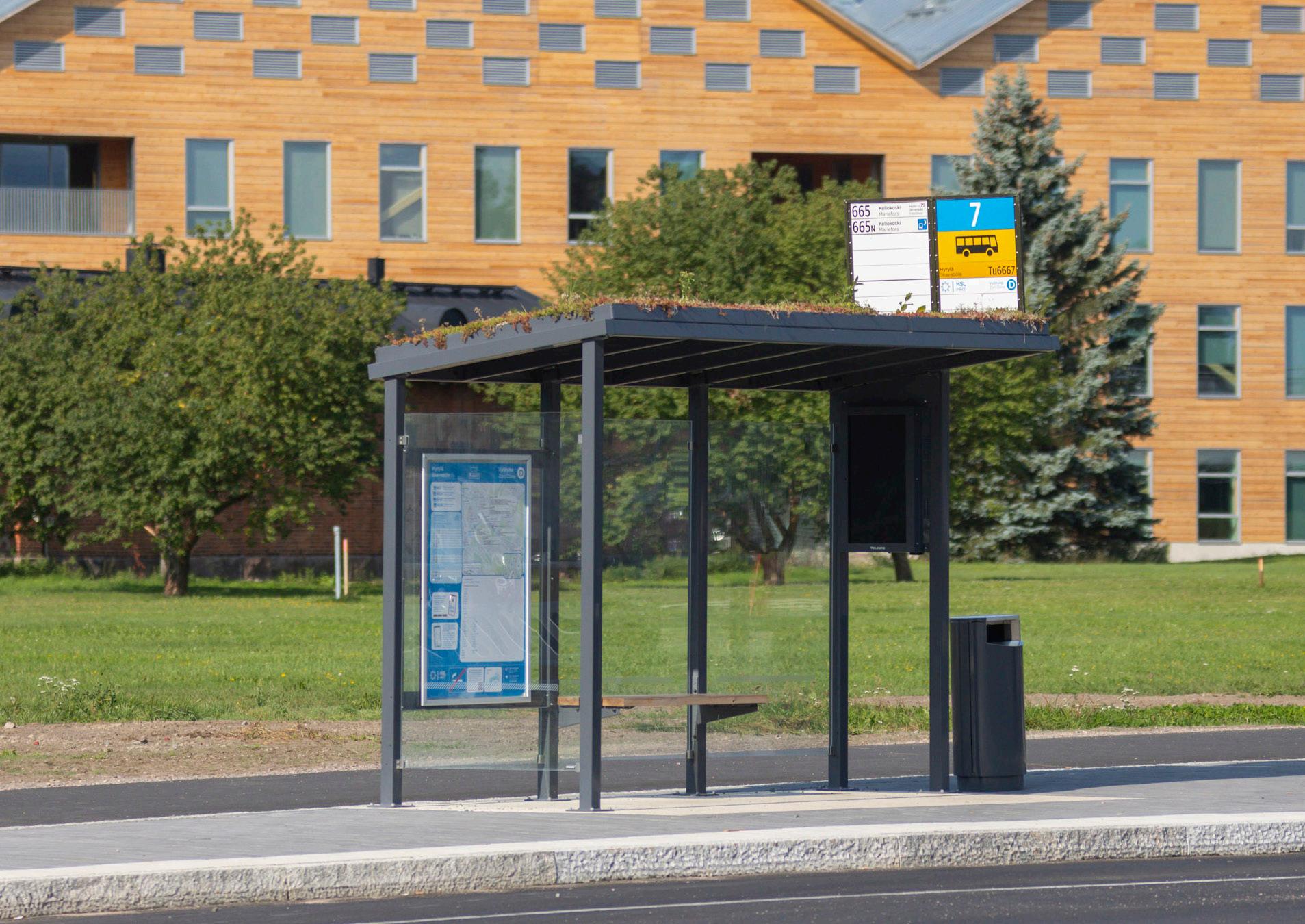

VIVA PYSÄKKIKATOKSET
66
KATOKSET JA PYÖRÄTELINEET
ViVa-katosmalleista löytyy yhteensopivat pysäkkikatos ja polkupyöräkatos. Erilaisia pysäkkikatos ratkaisuja voidaan toteuttaa yhdistelemällä ViVa tuoteperheen katoksen osia.

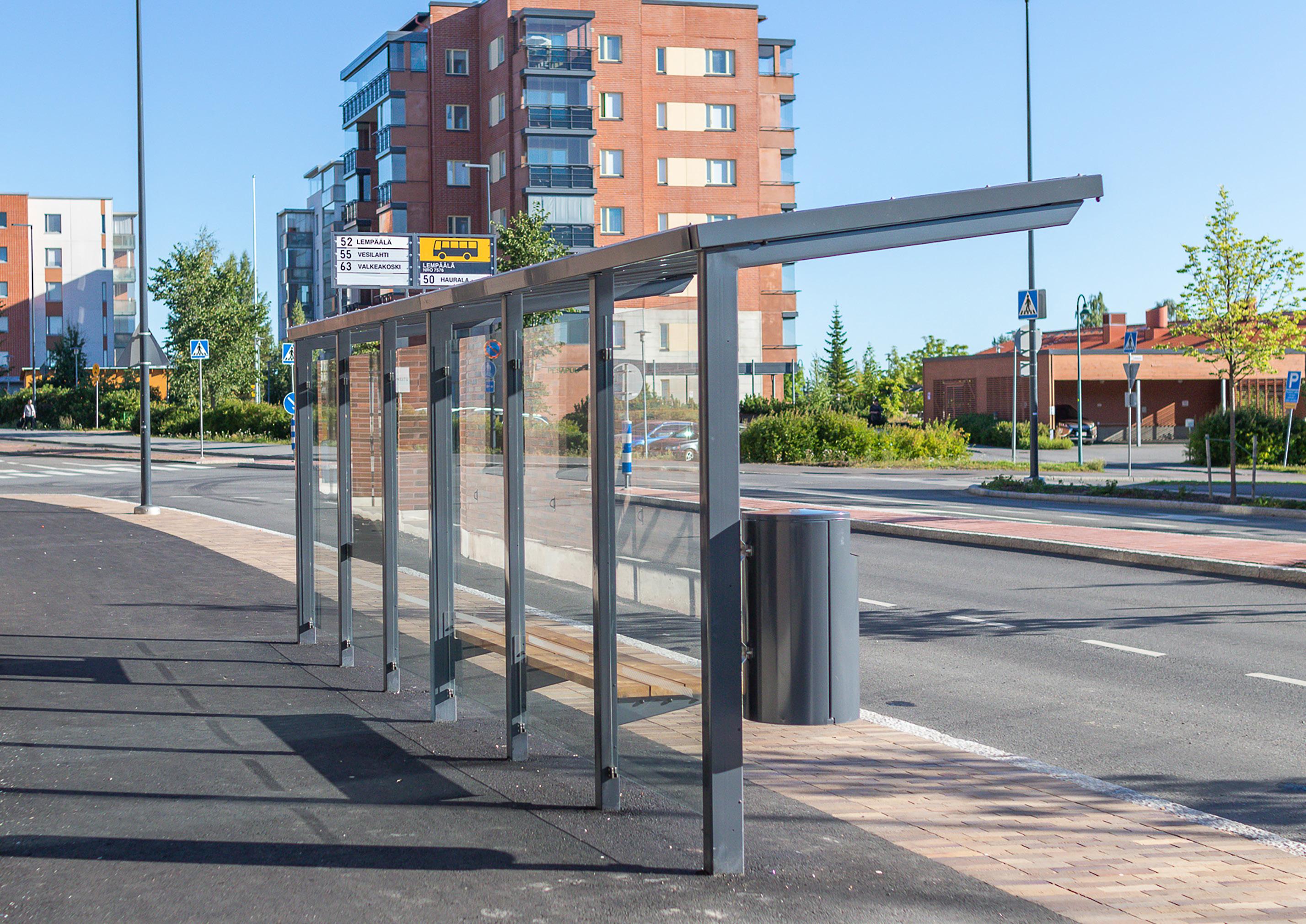

VIVA Pysäkkikatos Yksinkertaisen tyylikäs ViVa-pysäkkikatos antaa esteettömän näkyvyyden liikenteelle. Katos voidaan varustaa penkillä, ilmoitustaululla, roskakorilla ja tuhkakupilla. Seinät ovat karkaistua lasia ja katto polykarbonaattia.
Saatavilla myös kovapinnoitetulla
Aikon®PC AR 2021 -polykarbonaattilevyllä, jolla on erittäin korkea kulutuksen ja naarmuuntumisen kesto sekä erinomainen iskulujuus
67
68
Lehtovuori ViVa suunnitellaan ja valmistetaan Ylöjärvellä.
VIVA pysäkkikatos Valoisa pysäkkikatos
• Sinkkipohjamaalattu ja jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) • Polykarbonaattikate. • seinät karkaistua lasia
Mitat
KATOKSET JA PYÖRÄTELINEET
Materiaali
• Pituus 2600, 3900, 5200, 6500, 7800, 9100 mm jne • Syvyys: 1550 mm • Korkeus 2530 mm (maan pinnasta) • runkoputket 80x80 mm
Asennus Toimitetaan valmiiksi koottuna betonilaatan päällä tai osina asennettavaksi betoni-anturoiden tai laatan päälle. Saatavilla asennusta helpottavat betoniharkot.
Vakioväri Tutustu laajaan sivuilla 112-113.
värivalikoimaamme
69
PYÖRÄTELINEET
70
PYÖRÄTELINEET
RUNKOLUKITUS
Olemme valmistaneet pyörätelineitä vuodesta 1945. Pohjoisissa oloissa testatut laadukkaat pyörätelineet ovat kestäviä, helppokäyttöisiä ja yhdistettävissä katoksiimme. Uusimmissa malleissamme on huomioitu myös polkupyörien kehitys, telineet on mitoitettu niin, että niihin sopivat myös levyjarrulliset pyörät ja hyvin paksurenkaiset Fatbiket.
Runkolukitusmahdollisuus on tärkeä osa turvallista pyöräparkkia, etenkin sijainneissa, joihin on vapaa pääsy. Valikoimassamme on niin pyörätelineeseen kiinnitettäviä runkolukituskaaria, kuin maahan asennettavia kaaria ja pollareita.
KATOKSET JA PYÖRÄTELINEET
Lehtovuoren polkupyörätelineet ovat kuuluneet suomalaiseen katukuvaan jo vuodesta 1945.
71

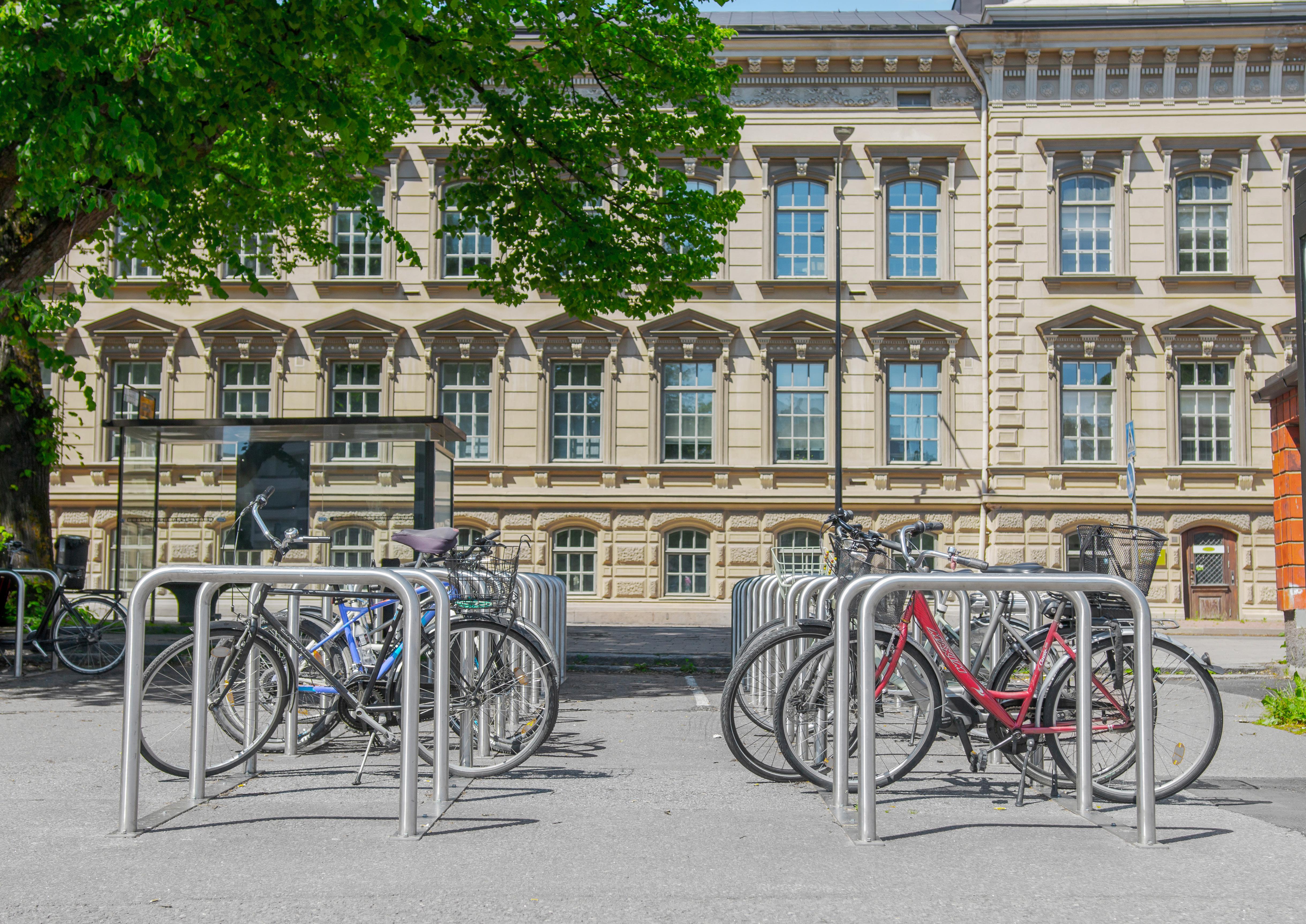

U2 ja FIPO RUNKOLUKITUSTELINEET
Pollari- tai kaarimallinen runkolukitusteline on suosittu ja monenlaiseen ympäristöön sopiva pyöräpysäköintiratkaisu. 72

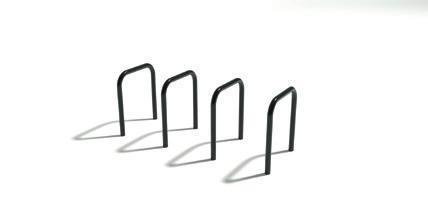

U2 runkolukitusteline Yksinkertainen ja moneen ympäristöön sopiva ratkaisu
• Materiaali ja pintakäsittely: - RST (ruostumaton teräs) - kuumasinkitty teräs - kuumasinkitty + jauhemaalattu teräs - sinkkipohjamaalattu+jauhepolttomaalattu teräs (C5-korroosioluokan pulverimaalaus) Asennus
Mitat • Standardileveydet 300mm ja 1000mm • Korkeus 900 mm ( betonoitavassa + 400 mm maan alle) • Rungon halkaisija d60, 3mm
KATOKSET JA PYÖRÄTELINEET
Materiaali
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
• Betonoidaan maan alle tai pinta-asennetaan pulteilla alustaan. Saatavilla myös upotettavat kiskoparit helpottamaan asennusta.

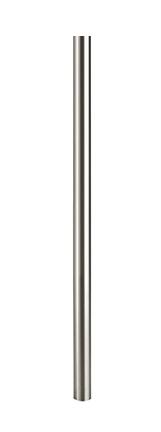

FIPO pyöräteline-pollari Toimii pollarina tai runkolukitustelineenä kahdelle pyörälle
Materiaali • Materiaali ja pintakäsittely: - sinkkipohjamaalattu+jauhepolttomaalattu teräs - kuumasinkitty teräs
Asennus • Pultataan alustaan, tai uppoasennetaan sijoittamalla laipan esim. laatoituksen alle. Saatavilla myös upotustolppa.
Mitat • Syvyys 80 mm, laippa 180 mm • Leveys 80 mm, laippa 180 mm • Korkeus 1000 mm
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
73

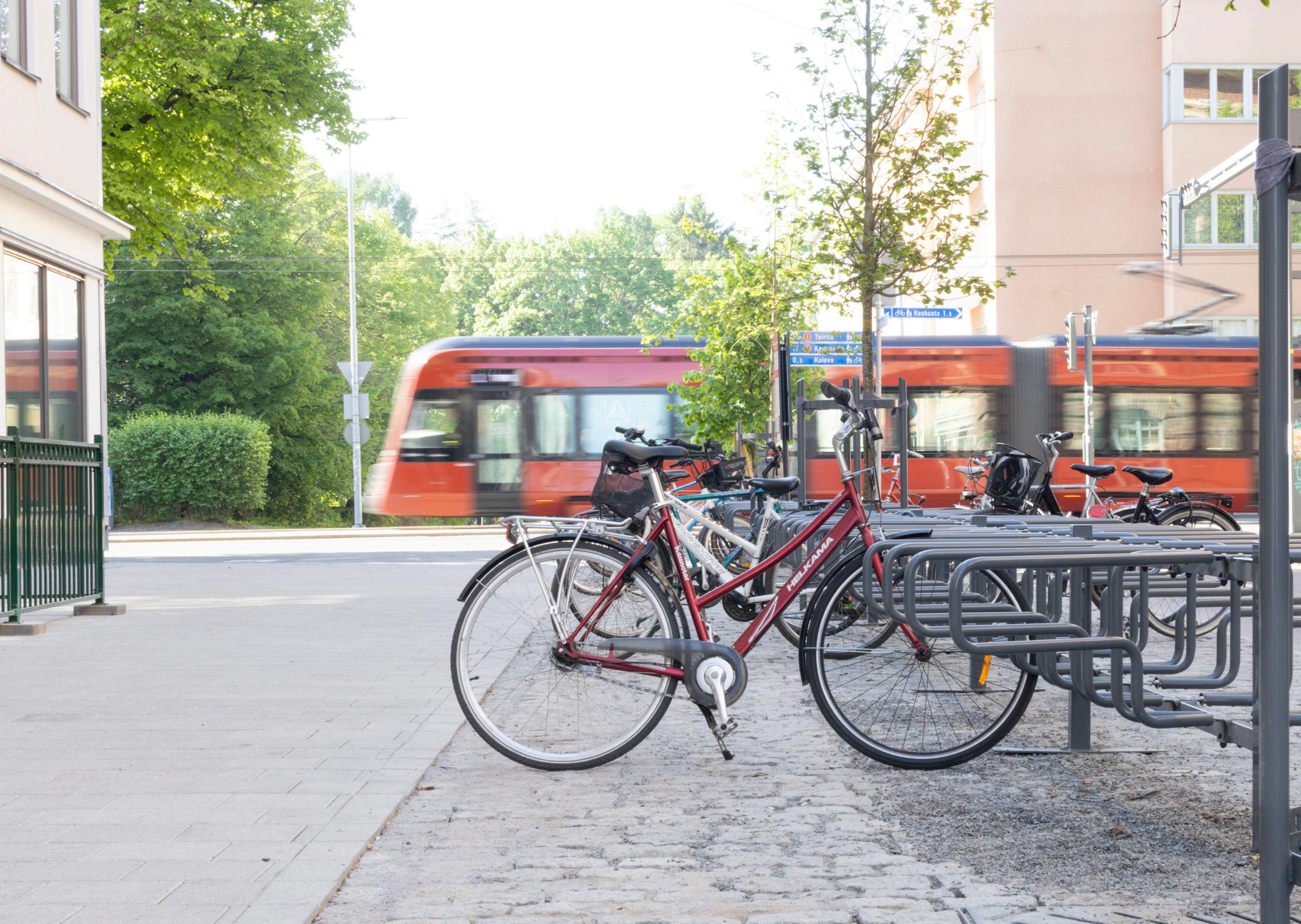

CUBIQ PYÖRÄTELINEET MARKKINOIDEN MONIPUOLISIN TELINERATKAISU CubiQ PREMIUM ja STANDARD ovat aidosti modulaariset telinemallit, joiden kaarien etäisyydet ovat asiakkaan vapaasti muutettavissa myös asennuksen jälkeen. Molemmista on saatavilla 1- ja 2-puoleiset mallit ja CubiQin avulla voidaan muodostaa myös pitkiä pyörätelinejonoja. Lisämahdollisuuksia tuo kolmiportainen kaaren kulmansäätö, mikä mahdollistaa kaaren säädön vasemmalle, keskelle tai oikealle. Tarjoamme kolme vakiomittaa kaarien etäisyydeksi: 420, 500 ja 600 mm. CubiQ-tuoteperhe on täysin yhteensopiva valmistamiemme katosmallien Vario, ViVa ja Basic kanssa.
74
CubiQ Standard -pyöräteline on runkolukituksen tarjoava ratkaisu kaikkiin julkisiin ympäristöihin, joissa vaaditaan tuotteelta helppoutta, kestävyyttä ja turvallisuutta. Pyöräteline on mahdollista yhdistää myös saman tuoteperheen potkulautatelineeseen.
CUBIQ STANDARD pyöräteline Modulaarinen pyöräteline kolmiportaisella kaaren kulmasäädöllä.
• Teräs • Kaaret tehty korkealaatuisesta Magnelis® pintasuojatusta teräksestä Pintakäsittely:
Mitat
KATOKSET JA PYÖRÄTELINEET
Materiaali
• Pituus: useita vaihtoehtoja • Leveys: yksipuoleinen teline 760 mm kaksipuolinen teline 1460 mm • Korkeus 439 mm
Sinkkipohjamaali (runko)+ jauhepolttomaali (C5-korroosioluokan pulverimaalaus) Asennus • Betonoitava tai betonikakkuun kiinnitettävät uppopylväät • Pinta-asennus pylväät • Seinäkiinnitys
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
CUBIQ PREMIUM pyöräteline Käytettävyyttä ja variointimahdollisuuksia
Materiaali • Teräs • Kaaret tehty korkealaatuisesta Magnelis® pintasuojatusta teräksestä Pintakäsittely:
Mitat • Pituus: useita vaihtoehtoja • Leveys: yksipuoleinen teline 760 mm kaksipuolinen teline 1460 mm • Korkeus 439 mm
Sinkkipohjamaali (runko) + jauhepolttomaali (C5-korroosioluokan pulverimaalaus) Asennus • Betonoitava tai betonikakkuun kiinnitettävät uppopylväät • Pinta-asennus pylväät • Seinäkiinnitys
Vakioväri Tutustu laajaan värivaihtoehtoimme sivuilla 112-113.
75
CUBIQ POTKULAUTATELINEET CubiQ soveltuu kaikenlaisille pyörämalleille, myös fatbikeille. Suunniteltu yhteistyössä pyöräilijöiden, arkkitehtien ja maisemasuunnittelijoiden kanssa.
76
KATOKSET JA PYÖRÄTELINEET
CubiQ-potkulautateline on yhdistettävissä katokseen tai pyörätelineeseen. Telineisiin voidaan lisätä myös päätypaneelit.
CUBIQ E-SCOOTER potkulautateline Järjestystä potkulautojen pysäköintiin

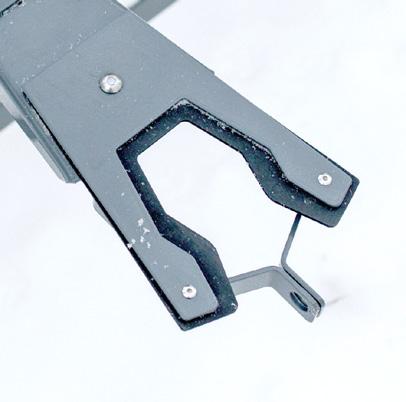

Materiaali • Teräs • Potkulaudan kiinnike: ”sandwich”-rakenne, jonka välissä on kumireuna estämässä potkulaudan rungon vahingoittumista. Pintakäsittely: Sinkkipohjamaali + jauhepolttomaali (C5-korroosioluokan pulverimaalaus)
Mitat • Pituus: useita vaihtoehtoja • Leveys 2190 mm • Korkeus 700 mm Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
Asennus • Betonoitava tai betonikakkuun kiinnitettävät uppopylväät • Pinta-asennus pylväät • Seinäkiinnitys
Vakiovarusteena salparauta potkulaudan lukitsemiseen. 77
KLASSIKKO ja TREO PYÖRÄTELINEET
78

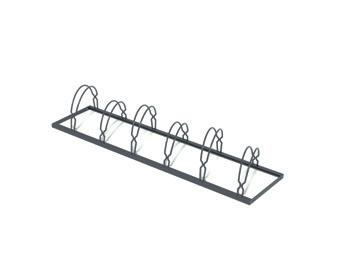

KLASSIKKO pyöräteline Perinteinen pyörämalli 4, 5 tai 6 pyöräpaikan moduuleina
• Teräs Pintakäsittely: - kuumasinkitty - kuumasinkitty+jauhemaalattu Asennus • Telinekaaret ovat kehikossa viistosti oikealle ja eri korkeuksille asennettuna. • Telineet voidaan kiinnittää yhteen ja rakentaa halutun pituisia kokonaisuuksia.
Mitat • Pituus 4 paikkaa 1345 mm 5 paikkaa 1685 mm 6 paikkaa 2030 mm • Leveys 520 mm • Korkeus 250 / 300 mm
KATOKSET JA PYÖRÄTELINEET
Materiaali
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.

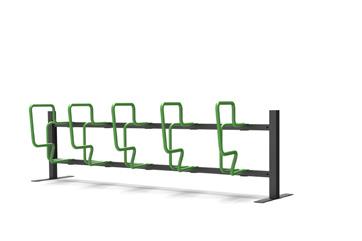

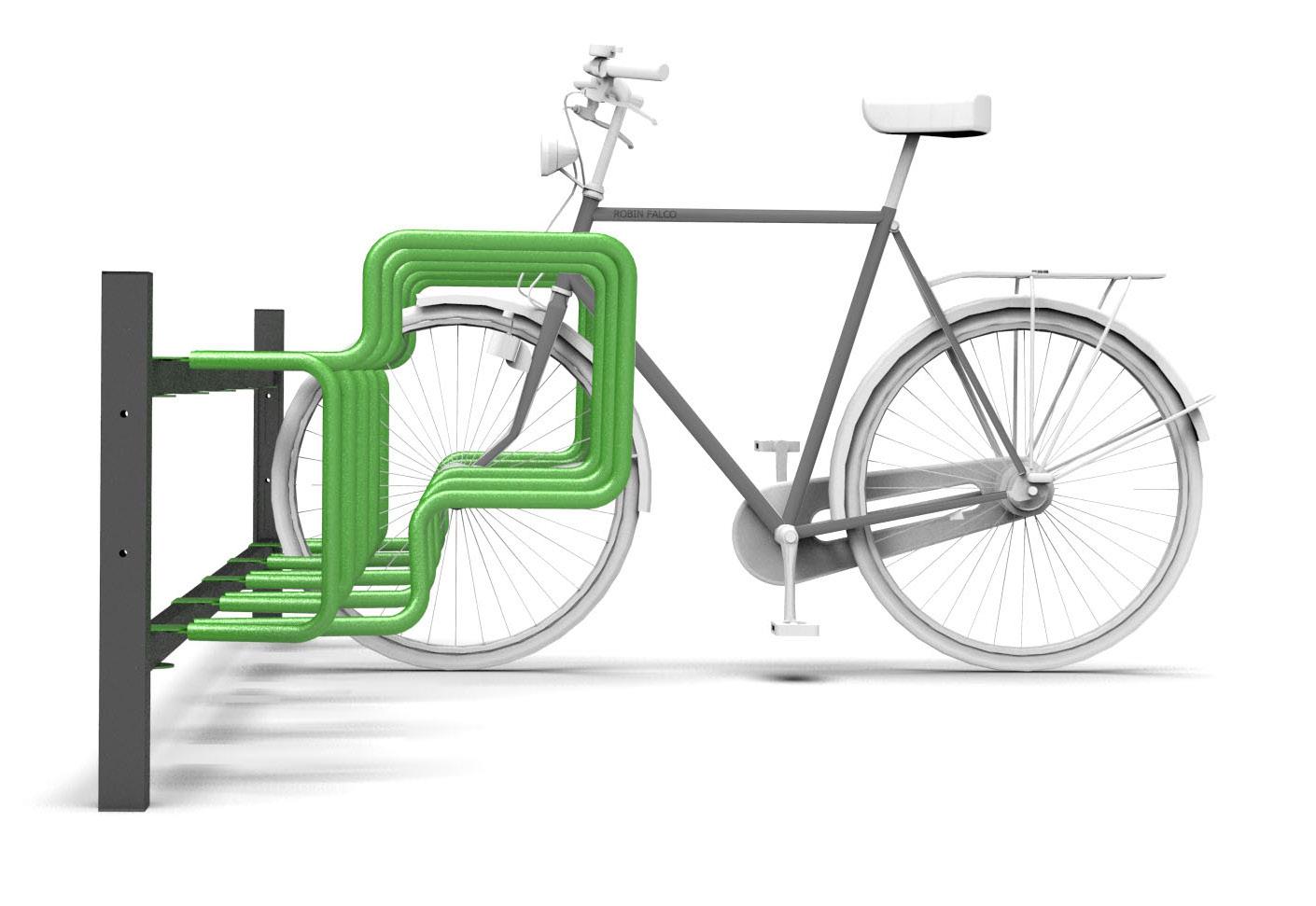

TREO pyöräteline
Monipuolinen teline seinään, katokseen tai tolpilla aitamaiseksi jonoksi
Materiaali • Tukeva teräsputkirakenne Rungon pintakäsittely: - kuumasinkitty - kuumasinkitty+jauhemaalattu Asennus • Saatavana laippapylväillä pinta-asennukseen, betonoitavilla tolpilla tai voidaan kiinnittää seinään tai katokseen. • Pyörätelineosia saatavana 1- tai 2-puoleisena, tarvittaessa pyöräkaaret voidaan valmistaa vinoon oikealle tai vasemmalle. • Pyörätelineosat kiinnitetään tolpissa oleviin laippoihin pulteilla.
Mitat
Lisävarusteena runkolukituskaari
• Useita mitoituksia pyöräpaikkojen mukaan • syvyys 1-puol. 400 mm, 2-puol. 690 mm • Kaarien vakioväli c/c 415 mm
Vakioväri Tutustu laajaan värivalikoimaamme sivuilla 112-113.
79
VELOPA
KAKSIKERROKSISET PYÖRÄPYSÄKÖINTIRATKAISUT
Käyttäjän edut • Pyörää ei tarvitse juuri nostaa • Lukitusjärjestelmä pyörälle • Ergonomisesti suunnitellut, liukumattomat kahvat • Ulkonevat osat turvallisesti suojattu • Lisälukituslenkit varkaudenestoon • Älykäs vedenpoistojärjestelmä
80
Velopa kaksikerrospyörätelineet ovat käyttäjäystävällisiä ja telineet toimivat kaasujousituksella, joka helpottaa pyörien nostamista ylemmälle tasolle. Ergonomisesti muotoillut kahvat ja sujuva liikkeellelähtö tekevät niiden käytöstä vaivatonta. Kaksikerrospyörätelineet on suunniteltu sopimaan erilaisille pyörille, mukaan lukien maasto-, sähkö- ja lastenpyörät, tarjoten monipuolisen säilytysratkaisun. Joissakin malleissa on integroituja latauspisteitä sähköpyörille, mikä tekee niistä vieläkin käytännöllisempiä nykyajan liikkumistarpeisiin.
Mallit • • •
VelopA-Up CapaCity Easylift 500 & Premium
KATOKSET JA PYÖRÄTELINEET
Kaksikerrospyörätelineet tuplaavat säilytystilan, mahdollistaen useamman pyörän sijoittamisen samaan tilaan. Tämä on erityisen hyödyllistä rajoitetuissa tiloissa, kuten kaupunkialueilla, missä tila on arvokasta.
VELOPA Kaksikerroksinen pyöräteline Vakiovärit Kahvat ja kaasujousien kansi: RAL 3000 punainen Muut muoviosat: RAL 9005 musta
Mitat
Materiaali
Yksipuolinen teline 4,12 tai 16 pyörälle Kaksipuolinen teline 8, 16, 24 tai 32 pyörälle Elementit voidaan yhdistää minkä tahansa pituisiksi riveiksi
Runko, telineet ja kannakkeet: teräs, galvanoitu ja/ tai pinnoitettu Pyöräurat: anodisoitu alumiini Muoviosat: PA6 lasikuituvahvisteinen
Suositeltu tilan korkeus: 2750 mm
Valmistaja Velopa, Hollanti
Katso koko pyörätelinevalikoima lisävarusteineen
lehtovuori.fi
81
82
Kuru penkit ja pöydät valmistetaan Lehtovuoren tehtaassa Suomessa.
KURU
ESTEETÖN TERÄKSEN JA MÄNNYN LIITTO
Käsinojat voi sijoitella vapaasti molempiin vaihtoehtoihin. Kuru-puupöytä noudattaa penkkien muotokieltä. Myös pöydän pinta on mäntyä ja jalat terästä. Kuru-sarjan teräsosat ovat sinkkipohjamaalattuja ja sen jälkeen jauhepolttomaalattuja. Kuru yhdistää käyttäjäystävällisyyden, tyylikkään designin ja kestävät materiaalit. Kuru selkänojallinen penkki täyttää esteettömyysvaatimukset ja se on saatavilla myös korkeammalla istuinkorkeudella varustettuna senioripenkkinä. Design-penkkimme on löytänyt tiensä ulkotilojen lisäksi myös sisälle kodin, toimiston tai julkisen tilan persoonalliseksi yksityiskohdaksi.

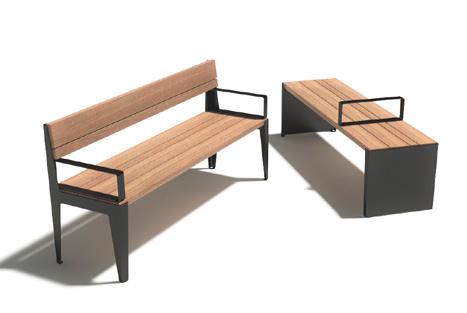

KURU PENKKI- selkänojallinen ja selkänojaton malli Mitat (l,s,k)
Vakiovärit Rungon vakiovärit
1800 X 525 X 900 mm (selkänojallisessa mallissa)
Tutustu laajaan värivalikoimaamme sivulla 112-113.
Istuinkorkeus
Puuosien värit
490 mm seniorimalli 550 mm
kuultotammi
kuultohonka
Käsinojan mitat (l,k)
lämpökäsitelty mänty
55 x 170 mm. Huom! Käsinoja on lisävaruste Materiaali
Puupenkin lisävarusteet
Runko: sinkkipohjamaalattu + jauhepolttomaalattu teräs Puuosat: Mänty / lämpökäsitelty mänty
Käsinoja, muut värivaihtoehdot, korkeammalla istuinkorkeudella varusteltu Seniori-versio, avoimilla tai umpinaisilla jaloilla, kysy lisää asiakaspalvelustamme.
PENKIT JA PÖYDÄT
Suomessa suunniteltu ja valmistettu Kuru eroaa perinteisistä puupenkeistä tyylinsä lisäksi esteettömyydellään. Teräsrunko liittyy sulavasti Kuru-penkin männystä valmistettuun istuinosaan. Käsinojan etureuna asettuu istuimen reunan tasalle, joten siitä saa hyvän tuen penkiltä ylös noustessa. Kuru-tuotesarja on suunniteltu kalustemuotoilijoiden kanssa. Sarjan puupenkit ovat saatavilla myös ilman selkänojaa ja käsinojia.
Asennus Vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).

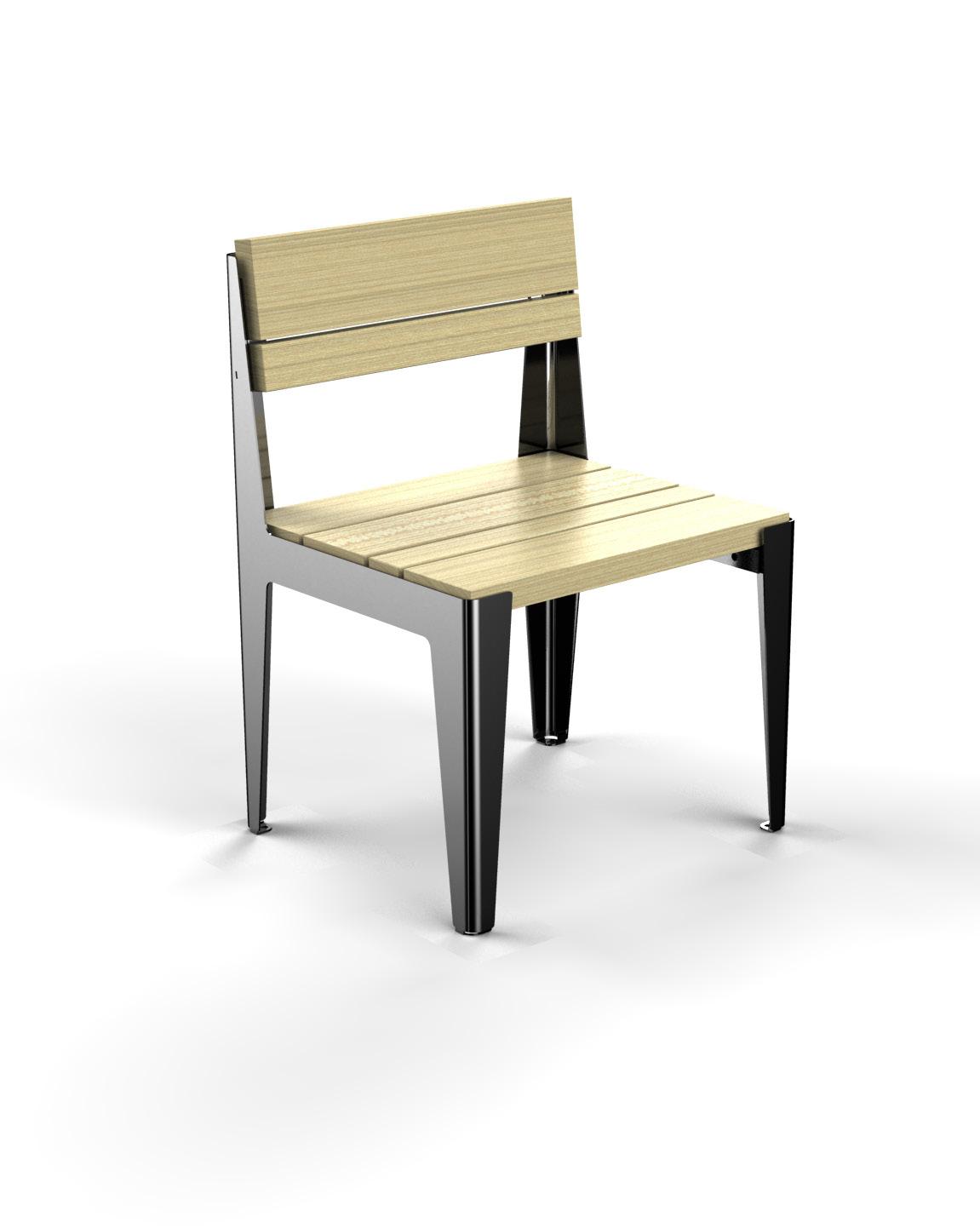

Kuru saatavilla nyt myös tuolina, käsinojilla tai ilman. Runko RAL 9005/ puuosat kuultotammi.
Kuru selkänojallinen malli käsinojilla ja avoimilla päädyillä. Runko RAL 9005/ puuosat kuultotammi.
Kuru selkänojaton malli umpinaisilla päädyillä. Runko RAL 9005/ puuosat kuultotammi.
83
84

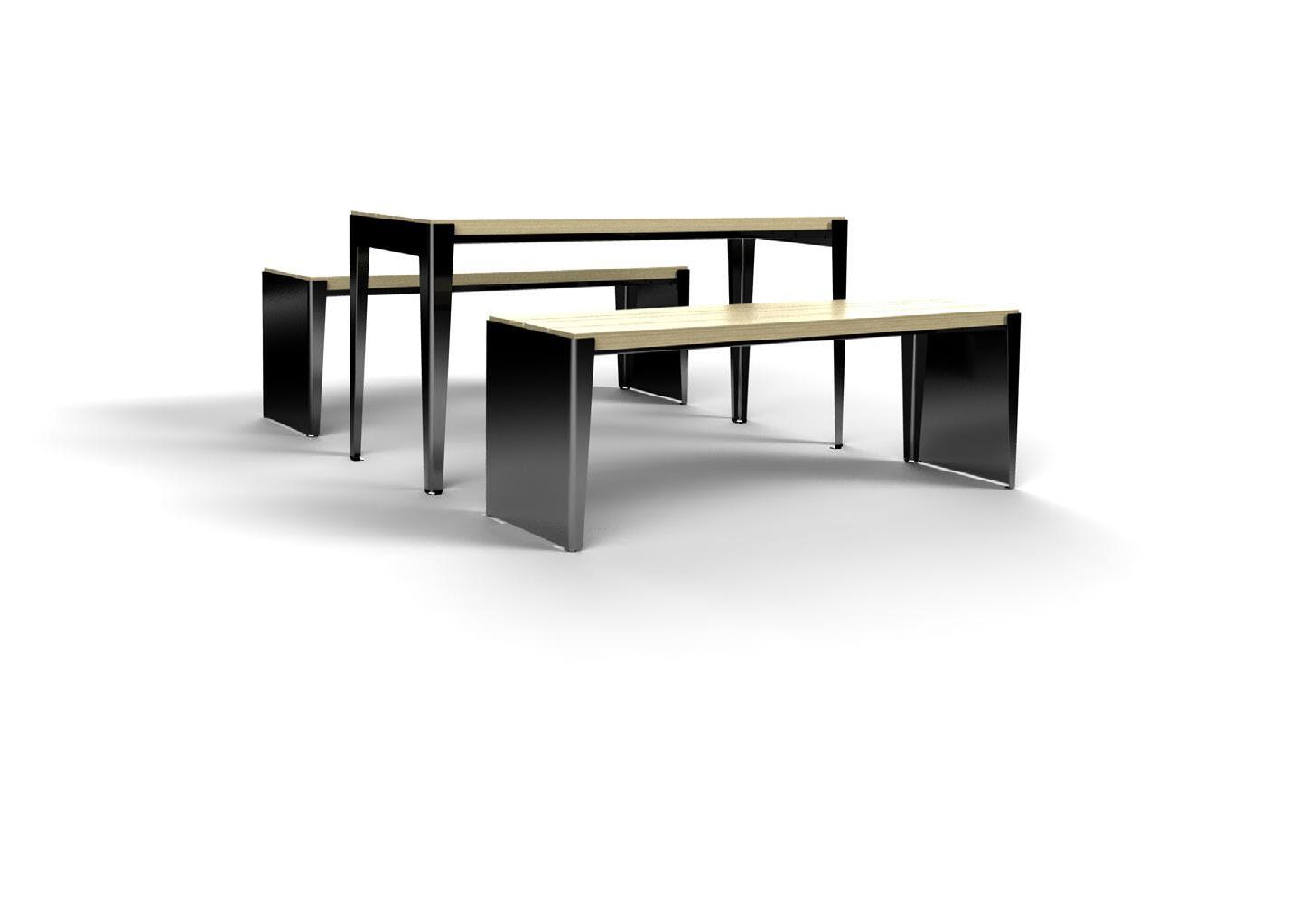

KURU PÖYTÄ
Mitat (l,s,k) 1800 x 690 x 715 mm
Vakiovärit Rungon vakiovärit Tutustu laajaan värivalikoimaamme sivulla 112-113.
Materiaali Runko: maalattu teräs (sisätiloihin) tai sinkkipohjamaalattu + jauhepolttomaalattu teräs (ulkotiloihin) Puuosat: Mänty / lämpökäsitelty mänty
Puuosien värit
kuultotammi
kuultohonka
lämpökäsitelty mänty
Asennus
PENKIT JA PÖYDÄT
Vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).
Kuvassa Kuru pöydät avoimella sekä umpinaisilla päädyillä. Runko RAL 9005/ puuosat kuultotammi. 85
KUUSAMO PUISTONPENKKI TUO TALONPOIKAISTUNNELMAN KAUPUNKIIN Kuusamon suunnittelun lähtökohta oli perinteinen talonpoikainen pirttipenkki. Paksut lankut ja yksinkertainen, vankka rakenne siirtävät talonpoikaismielikuvat uuteen aikaan. Lehtovuoren tuotteiden muotoilussa huomioidaan ja testataan aina myös käytettävyys, sekä loppukäyttäjän että huollon näkökulmista. Kuusamon kohdalla lankkujen muoto takaa paitsi hyvän istumamukavuuden myös varman säänkeston. Koko penkkisarja täyttää esteettömyyssuositukset. Kuusamo-sarjaan kuuluvat puiston penkit saatavilla selkänojalla ja ilman selkänojaa. Penkki voidaan betonoida maahan tai pinta-asentaa. Kuusamo-puistonpenkit valmistetaan Suomessa, Ylöjärven tehtaallamme.
86

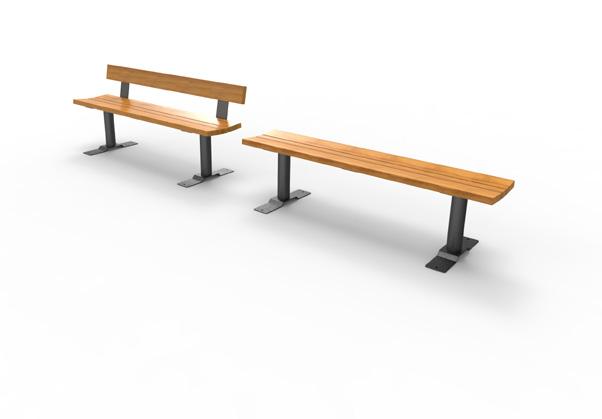

KUUSAMO PENKKI
SELKÄNOJALLINEN MALLI Mitat (l,s,k) 1780 X 420 X 900 mm
Vakiovärit Rungon vakiovärit Tutustu laajaan värivalikoimaamme sivulla 112-113.
Istuinkorkeus 460-500 mm Materiaali
Puuosien värit kuultotammi
kuultohonka
lämpökäsitelty mänty
PENKIT JA PÖYDÄT
Runko: sinkkipohjamaalattu + jauhepolttomaalattu teräs. Puuosat: Mänty / lämpökäsitelty mänty Asennus Betonoitava, vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).

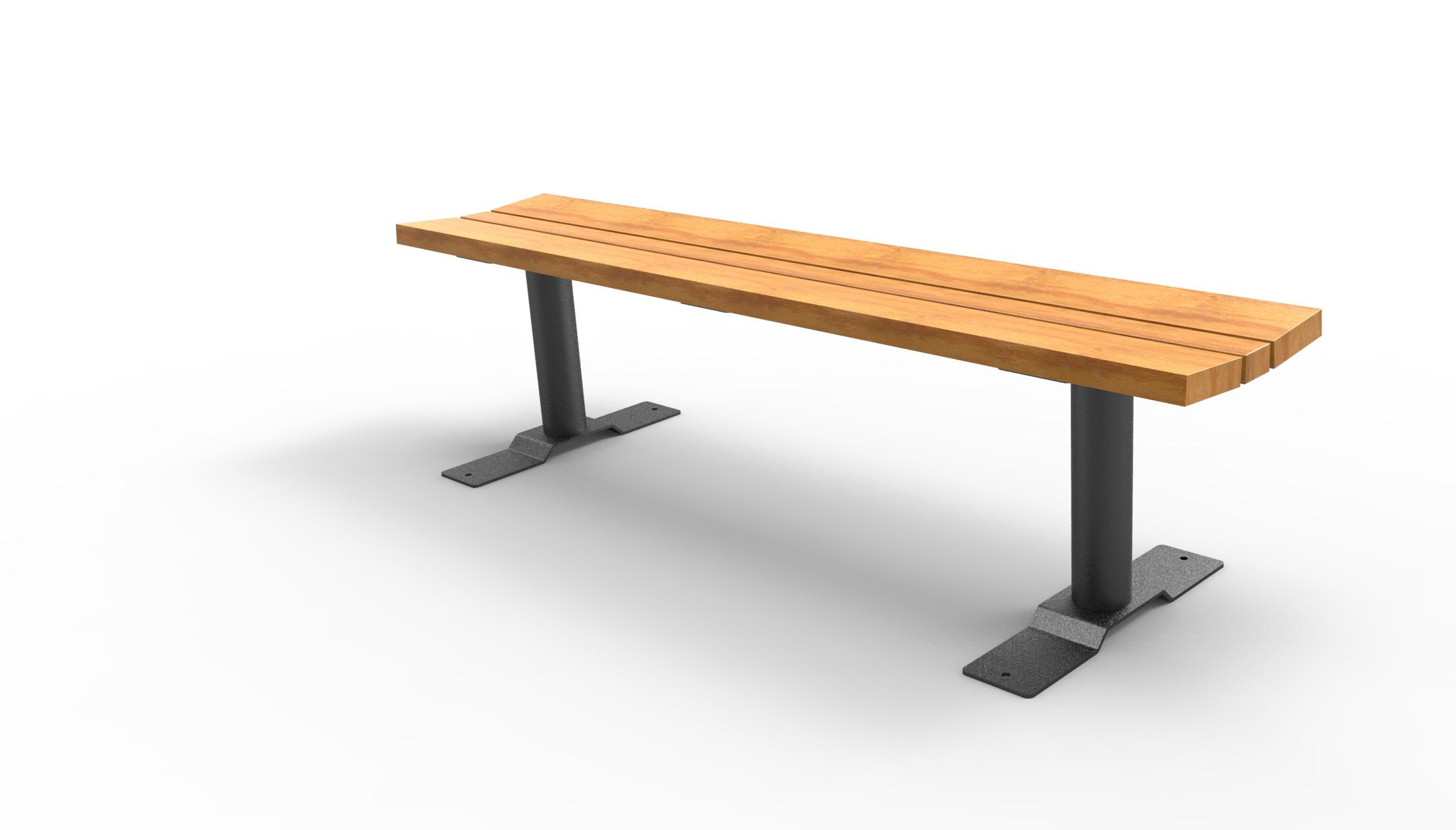

SELKÄNOJATON MALLI Mitat (l,s,k)
Vakiovärit Rungon vakiovärit
1780 X 420 X 900 mm Tutustu laajaan värivalikoimaamme sivulla 112-113. Istuinkorkeus 460-500 mm Materiaali
Puuosien värit
kuultotammi
kuultohonka
lämpökäsitelty mänty
Runko: sinkkipohjamaalattu + jauhepolttomaalattu teräs. Puuosat: Mänty / lämpökäsitelty mänty Asennus Betonoitava, vapaasti seisova (pulttikiinnitysmahdollisuus alustaan). 87
COMBI Mitat (l,s) 1700 x 1500 mm
KESTÄVÄ PÖYTÄPENKKI HOUKUTTELEE PIKNIKILLE Combi
1780
Vakiovärit Rungon vakiovärit
730
Tutustu laajaan värivalikoimaamme sivulla 112-113.
430 mm / 750 mm
450
Istuinkorkeus / pöytäkorkeus Puuosien värit 1360
Paino
kuultotammi
kuultohonka
lämpökäsitelty mänty
290
65 kg
Asennus Vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).
670
Runko: kuumasinkitty + maalattu teräs Puuosat: Mänty / lämpökäsitelty mänty
1470
Materiaali
This drawing is owned by Lehtovuori Oy. The use of the drawing for copying or for any other purposes without permission is absolutely prohibited
Kestävä on sana, joka kuvaa kenties parhaiten pöytä-penkkiyhdistelmä Combia. Tämä ominaisuus on vuosien mittaan laajasti testattu ja paikkansa pitäväksi osoitettu. Combeista voi muodostaa pitkän pöydän liittämällä useampia pöytäpenkkejä yhteen. Combi on käytännöllinen, kun olosuhteet ovat suomalaiset ja käyttö kovaa. Penkit pysyvät takuuvarmasti pöydän äärellä. Combin kulutuskestävyys perustuu korkealaatuisiin materiaaleihin – teräkseen ja mäntyyn. Combi on kotimainen. Nämä pöytäpenkit valmistetaan Ylöjärvellä, Lehtovuoren tehtaalla.
88
PENKIT JA PÖYDÄT
Combi pöytäpenkki valmistetaan Lehtovuoren tehtaassa Suomessa.
89
90

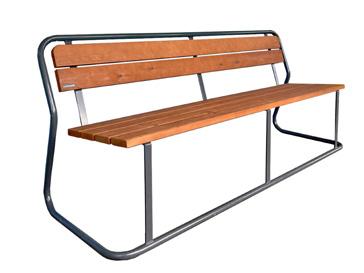

SUOMALAISTEN SUOSIKKI JO 70 VUODEN AJAN
Lehtovuoren Klassikko valloitti paikkansa jo 1950 luvulla ja on pitänyt asemastaan ylväästi kiinni yli 70 vuoden ajan. Kun Klassikot tulivat markkinoille 1950-luvulla, ne edustivat täysin uutta, raikkaan siroa muotoilua. Klassikko hurmasi istujansa ja huoltajansa nopeasti. Ensinnäkin tämän puistonpenkin istuttavuus on erinomainen. Lisäksi Klassikot on helppo pinota päällekkäin kuljetusta varten. Myös kestävyys on aina ollut Klassikon vakiovaruste.
Mitat (l,s,k)
Vakiovärit Rungon vakiovärit
1800 X 695 X 780 mm Tutustu laajaan värivalikoimaamme sivulla 112-113. Istuinkorkeus 430 mm Materiaali
Puuosien värit
kuultotammi
Runko: kuumasinkitty + jauhepolttomaalattu teräs Puuosat: Mänty / lämpökäsitelty mänty Puupenkin lisävarusteet Käsinoja, muut värivaihtoehdot
kuultohonka
lämpökäsitelty mänty
Asennus Vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).
PENKIT JA PÖYDÄT
KLASSIKKO
Klassikko soveltuu moniin ympäristöihin, designpenkkimme on löytänyt tiensä paitsi ulos, myös sisälle kodin, toimiston tai julkisen tilan persoonalliseksi yksityiskohdaksi.
Klassikko penkit valmistetaan Lehtovuoren tehtaassa Suomessa. 91
VERA
AJATON TUOTEPERHE
Vera tuoteperheen modulaarisista ja monipuolisista penkeistä on helppo muodostaa visuaalisia kokonaisuuksia julkisiin ja yksityisiin tiloihin. Ajattoman Veran runko-osa on valmistettu jauhemaalatusta teräksestä ja istuin sekä selkänoja on valittavissa puisena tai teräksisenä. Penkki on mahdollista saada käsinojilla tai ilman selkänojaa. Kevyestä ulkomuodostaan huolimatta Vera penkit ovat kestävää ja lujaa tekoa.
VERA PÖYTÄ Mitat
Asennus
Vaihtoehtoina leveydet 600 mm, 1500 mm ja 1800 mm
Vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).
Materiaali
Valmistaja
Trooppinen kovapuu, Resysta komposiitti, Teräs, HPL (korkeapainelaminaatti)
mmcité - Tšekki
Vakiovärit Laaja värivalikoima, kysy lisää asiakaspalvelustamme
92
VERA PENKKI Mitat
Asennus
Vaihtoehtoina leveydet 600 mm, 1500 mm ja 1800 mm
Vapaasti seisova (pulttikiinnitysmahdollisuus alustaan).
Materiaali
Lisävarusteet
Trooppinen kovapuu, Resysta komposiitti, Teräs, HPL (korkeapainelaminaatti)
Käsinoja
Vakiovärit
Valmistaja
Laaja värivalikoima, kysy lisää asiakaspalvelustamme
mmcité - Tšekki
93
PENKIT JA PÖYDÄT
94
VERA SOLO
Runko-osa on valmistettu jauhemaalatusta galvanoidusta teräksestä ja istuin sekä selkänoja on valittavissa puulautoina tai säleinä sekä teräksisenä. Vera Solo penkit ovat huomaamattoman tyylikkäitä esimerkiksi puistossa, kävelykaduilla, piha-alueilla ja asemilla.
Mitat
Asennus
Suoran penkin moduulin leveys: 1810 mm, kaarevan penkin moduulinen sisämitta 1000 mm ja ulkomitta 1500 mm
Uppo- tai pinta-asennus sekä seinään kiinnitys
Materiaali
Lisävarusteet
Trooppinen kovapuu, Resysta komposiitti, Teräs
Käsinojat ja selkänojat
Vakiovärit
Valmistaja
Laaja värivalikoima, kysy lisää asiakaspalvelustamme
mmcité - Tšekki
PENKIT JA PÖYDÄT
Modulaariseen Vera-sarjaan kuuluva Vera Solo penkki on monikäyttöinen, joka koostuu suorista tai kaarevista moduuleista ja mahdollistaa pitkien ja tyylikkäiden penkkien luomisen linjoina tai ympyröinä. Jalat sijaitsevat penkin keskellä, mikä yhtenäistää siluettia ja helpottaa pääsyä molemmilta puolilta. Penkit voidaan asentaa myös seinään, mikä laajentaa valikoiman mahdollisuuksia.
ERINOMAISTA MUKAVUUTTA
95
INTERVERA
MODERNI JA VISUAALISESTI KEVYT PENKKI
Mitat
Asennus
Vaihtoehtoina leveydet 600 mm, 1200 mm, 1730 mm, 1765 mm ja 1800 mm
Uppo- tai pinta-asennus
Materiaali
Lisävarusteet
Trooppinen kovapuu, Resysta komposiitti, Teräs
Käsinoja, saatavilla pyörivällä istuinosalla
Vakiovärit
Valmistaja
Laaja värivalikoima, kysy lisää asiakaspalvelustamme
mmcité - Tšekki
Vera-sarjan Intervera penkki seisoo kahdella jalalla, joka tuo ulkonäköön ilmavuuden tuntua, sekä helpottaa asennusta. Penkin runko-osa on valmistettu jauhemaalatusta galvanoidusta teräksestä ja istuin sekä selkänoja on valittavissa kovapuulevyinä tai teräksisenä. Intervera penkki on modulaarinen malli, joka on saatavilla käsinojilla tai ilman sekä ilman selkänojaa. Interverasta on saatavilla myös käännettävä malli Intervera penkin muotoilussa on kiinnitetty huomiota ergonomiaan.
96
97
PENKIT JA PÖYDÄT

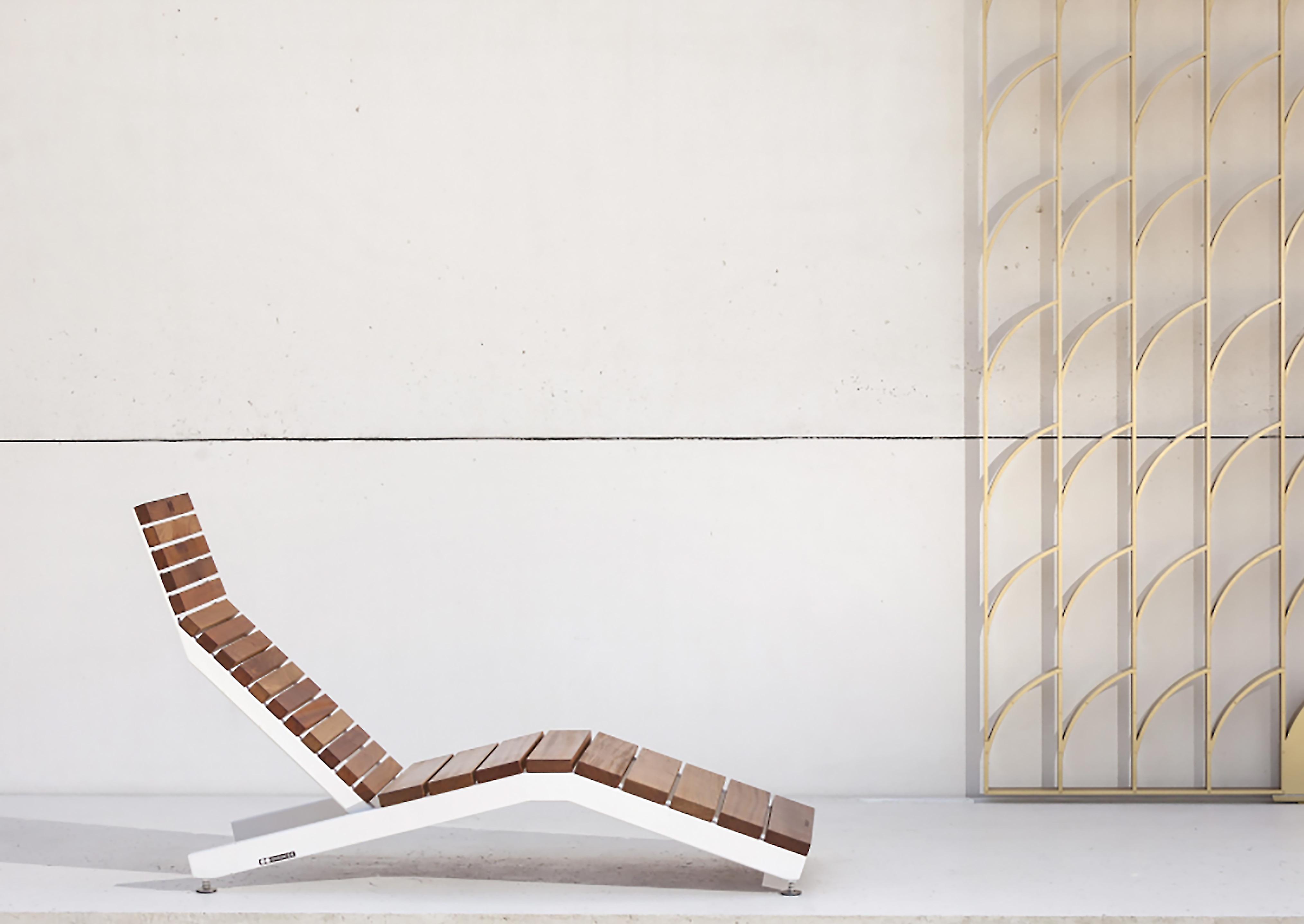

RIVAGE
98
Mitat (l,s,k)
Asennus
1600 x 600 mm, 1630 x 600 mm tai 1655 x 600 mm
Pinta-asennus tai vapaasti seisova
Materiaali
Lisävarusteet
Trooppinen kovapuu, Resysta komposiitti, Teräs
Integroitu pöytä, USB-lataus
Vakiovärit
Valmistaja
Laaja värivalikoima, kysy lisää asiakaspalvelustamme
mmcité - Tšekki

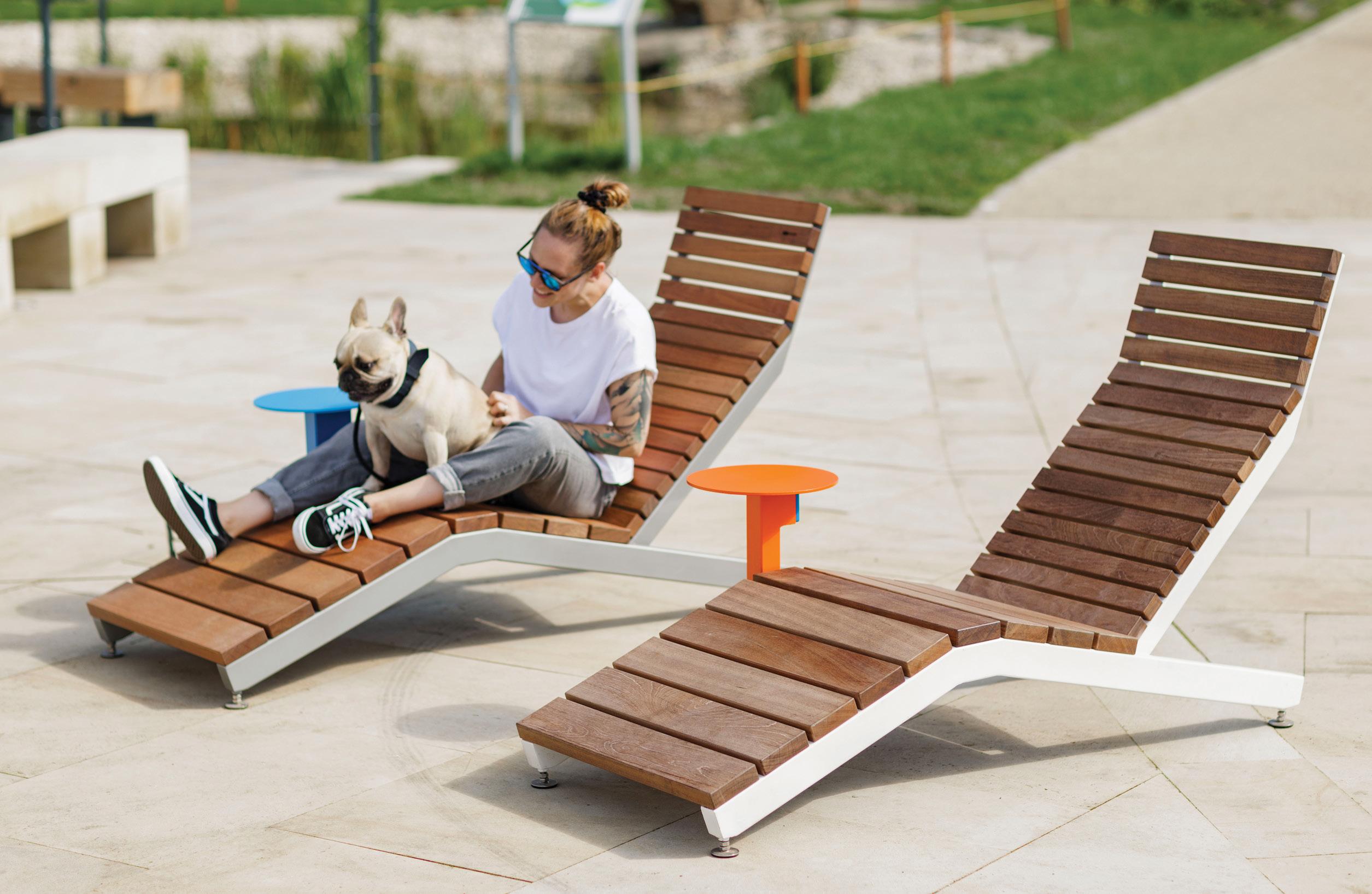

LEPOTUOLEJA JULKISIIN TILOIHIN Rivage tuolit mahdollistavat lepohetken niin puistoissa, julkisissa puutarhoissa, ranta-alueilla, koulujen taukotiloissa, hotellien terasseilla ja monissa muissa ympäristöissä. Rivage tuolit voidaan pultata tukevasti maahan tai ne voivat seisoa vapaasti, jolloin niiden siirtäminen on helppoa. Rivage kansituoleihin on mahdollista saada lisävarusteena teräspöytä, johon voi laskea juoman, kannettavan tietokoneen tai vaikka kirjan. Rivage tuolin runko on valmistettu jauhepolttomaalatusta teräksestä. Istuin ja selkänoja on mahdollista saada puisena tai teräksisenä. Tuolin jalat ovat säädettävät.
99
PENKIT JA PÖYDÄT
100
VAKAA JA TURVALLINEN PÖYTÄPENKKI
Mitat
Asennus
korkeus 465 mm, leveys vaihtoehdot: 1845, 2020 mm,
Pulttaus alustaan, vapaasti seisova
Kokonaisuudet
Lisävarusteet
4 penkkiä + pöytä, 6 penkkiä + pöytä, 5 penkkiä + pöytä + paikka pyörätuolille
Graafinen suunnittelu HPL levylle
Materiaali HPL (korkeapainelaminaatti), alumiini, teräs Vakiovärit Laaja värivalikoima, kysy lisää asiakaspalvelustamme
Valmistaja mmcité - Tšekki
Orbit pöytäpenkeistä voidaan muodostaa erilaisia kokonaisuuksia ja vaihtoehdoista löytyy esteetön malli, jonka sivulle mahtuu pyörätuoli. Orbit pöytäpenkissä on säädettävät jalat, jotka voidaan pultata alustaan kiinni tai jättää vapaasti seisomaan. Orbit pöytäpenkkien värivalikoiman ansiosta pystyt luomaan uniikin ulkoruokailu alueen niin puistoissa, aukioilla, kampuksella tai yrityksien ruokaloissa.
PENKIT JA PÖYDÄT
ORBIT
101
102
BISTROT
Bistrot on ihanteellinen konsepti julkisiin tiloihin, kun tarvitaan paikka nopeaan kokoukseen, välipalan syömiseen tai sähköpostien lähettämiseen. Korotettu istuin on todella mukava, vaikka olisit puvussa. Kompaktin kokonsa ansiosta Bistrot sopii pieniinkin tiloihin. Bistrot sarjan avulla pystytään luomaan mielenkiintoisia ratkaisuja ulkotiloissa tapahtuvaan ruokailuun.
KOMPAKTI ISTUIN- JA PÖYTÄRYHMÄ SARJA Mitat (l,k)
Asennus
300 x 450 mm tai 300 x 740 mm
Uppo- tai pinta-asennus
Materiaali
Lisävarusteet
HPL (korkeapainelaminaatti), teräs
Graafinen suunnittelu HPL levylle
Vakiovärit
Valmistaja
Laaja värivalikoima, kysy lisää asiakaspalvelustamme
mmcité - Tšekki
PENKIT JA PÖYDÄT
Pöydän ja istuimen runko on valmistettu kestävästä teräsrakenteesta ja levyt ulkokäyttöön soveltuvasta korkepainelaminaatista (HPL), joka on saatavana yksivärisenä tai erilaisilla graafisilla kuvioilla varustettuna.
103
MIELA
104
HIENOSTUNUT JA KARISMAATTINEN PENKKI
Mitat
Asennus
Vaihtoehtoina leveydet 590 mm ja 1850 mm
Pulttaus alustaan, vapaasti seisova
Materiaali
Lisävarusteet
Akaasia kovapuu. Trooppinen kovapuu, Resysta komposiitti, Valettu alumiini
Käsinoja ja selkänoja
Vakiovärit
Valmistaja
Laaja värivalikoima, kysy lisää asiakaspalvelustamme
mmcité - Tšekki
Mielan laadukas muotoilu ja hienostunut siluetti tuovat modernia vastapainoa historiallisiinkin kohteisiin. Miela-penkin jalat ovat valmistettu kierrätettävästä valetusta alumiinista. Istuin ja selkänojat ovat valmistettu puulaudoista, mutta käsinoja on mahdollista saada myös valetusta alumiinista. Miela-penkit soveltuvat tyyliltään moneen paikkaan sekä ulko että sisäkäyttöön: puistot, pihat, kauppakeskukset ja liikekiinteistöt.
105
PENKIT JA PÖYDÄT
VILLE 2 SELKÄNOJATON PENKKI Mitat (l,s,k)
Asennus
2000 x 430 x 453 mm
Vapaasti seisova
Materiaali
Lisävarusteet
Runko: Vesihiottu korkealuokkainen betoni. Puuosat: kuutokäsitelty liimattu kuusi. Teräsosat: jauhemaalattu teräs
Käsinojat
Vakiovärit Puu: mahonki Teräsosat: RAL 9005
Valmistaja Deconord Oü, Viro
VILLE 2 PENKKI SELKÄNOJALLA Mitat (l,s,k)
Asennus
2000 x 430 x 832 mm
Vapaasti seisova
Materiaali Runko: Vesihiottu korkealuokkainen betoni. Puuosat: kuutokäsitelty liimattu kuusi. Teräsosat: jauhemaalattu teräs Vakiovärit Puu: mahonki Teräsosat: RAL 9005
106
Lisävarusteet Käsinojat Valmistaja Deconord Oü, Viro
VILLE TYYLIKÄS YHDISTELMÄ PUUTA, METALLIA JA BETONIA VILLE PÖYTÄPENKKI
Ville-kalustesarjaan kuuluvat selkänojaton penkki, selkanojallinen penkki ja pöytä. Kalustesarjan mallit ovat kaikki tilattavissa erikseen tai ne ovat saatavissa tyylikkäänä pöytä-penkki yhdistelmänä. Yhdistele vapaasti puuosilla tai ilman. Kysy lisää asiantuntijoiltamme!
Mitat (l,s,k)
Asennus
penkit: 2000 x 460 x 450 mm/ 2000 x 517 x 832 mm pöytä: 2000 x 600 x 750 mm
Vapaasti seisova
Materiaali
Lisävarusteet
Runko: Vesihiottu korkealuokkainen betoni. Puuosat: kuutokäsitelty liimattu kuusi. Teräsosat: jauhemaalattu teräs
Käsinojat
Vakiovärit
Deconord Oü, Viro
Deconord-malliston tuotteet ovat valmistettu korkealuokkaisesta vesihiotusta betonista, kuultokäsitellystä kuusesta tai saarnista sekä korkealuokkaisesta jauhemaalatusta teräksestä. Lisähinnasta on betoniosiin mahdollista kaivertaa tekstiä ja logoja.
PENKIT JA PÖYDÄT
Valmistaja
Puu: mahonki Teräsosat: RAL 9005
Ville pöytä
Ville selkänojaton penkki
Ville selkänojallinen penkki 107
OGRE
TUKEVA KAUPUNKI KALUSTE
OGRE 2 PÖYTÄPENKKI Mitat (l,s,k)
Asennus
Selkänojaton penkki: 1920 x 450 x 460 mm. Selkänojallinen penkki: 1920 x 700 x 490 mm. Pöytä: 1910 x 750 x 550 mm
Vapaasti seisova
Materiaali Runko: Vesihiottu korkealuokkainen betoni. Puuosat: kuutokäsitelty liimattu kuusi. Teräsosat: jauhemaalattu teräs Vakiovärit Puu: mahonki Teräsosat: RAL 9005
Lisävarusteet Käsinojat Valmistaja Deconord Oü, Viro
Ogre pöytä
Ogre penkki
108
PARITEET
MODERNI JA SÄRMIKÄS PENKKI
PARITEET 2 SELKÄNOJATON PENKKI Mitat (l,s,k)
Asennus
Vaihtoehtoina leveydet 1920 mm tai 1720 x 464 x 450 mm
Vapaasti seisova
Runko: Vesihiottu korkealuokkainen betoni. Puuosat: kuutokäsitelty liimattu kuusi. Teräsosat: jauhemaalattu teräs Vakiovärit Puu: mahonki Teräsosat: RAL 9005
Lisävarusteet Käsinojat Valmistaja Deconord Oü, Viro
PENKIT JA PÖYDÄT
Materiaali
PARITEET 2 SELKÄNOJATON PENKKI Mitat (l,s,k)
Asennus
Vaihtoehtoina leveydet 1920 mm tai 1720 x 464 x 832 mm
Vapaasti seisova
Materiaali Runko: Vesihiottu korkealuokkainen betoni. Puuosat: kuutokäsitelty liimattu kuusi. Teräsosat: jauhemaalattu teräs Vakiovärit Puu: mahonki Teräsosat: RAL 9005
Lisävarusteet Käsinojat Valmistaja Deconord Oü, Viro
109
LEHTOVUOREN ERIKOISPROJEKTIT RÄÄTÄLÖITYÄ OSAAMISTA JA INNOVATIIVISIA RATKAISUJA Lehtovuoren laaja-alainen asiantuntemus ei rajoitu vain perustuotteisiimme, vaan ulottuu myös mittatilaustyönä toteutettujen erikoisprojektien alueelle. Vuonna 2023 toteutimme useita merkittäviä hankkeita, joista jokainen edusti ainutlaatuista yhteistyötä ja innovatiivista suunnittelua.

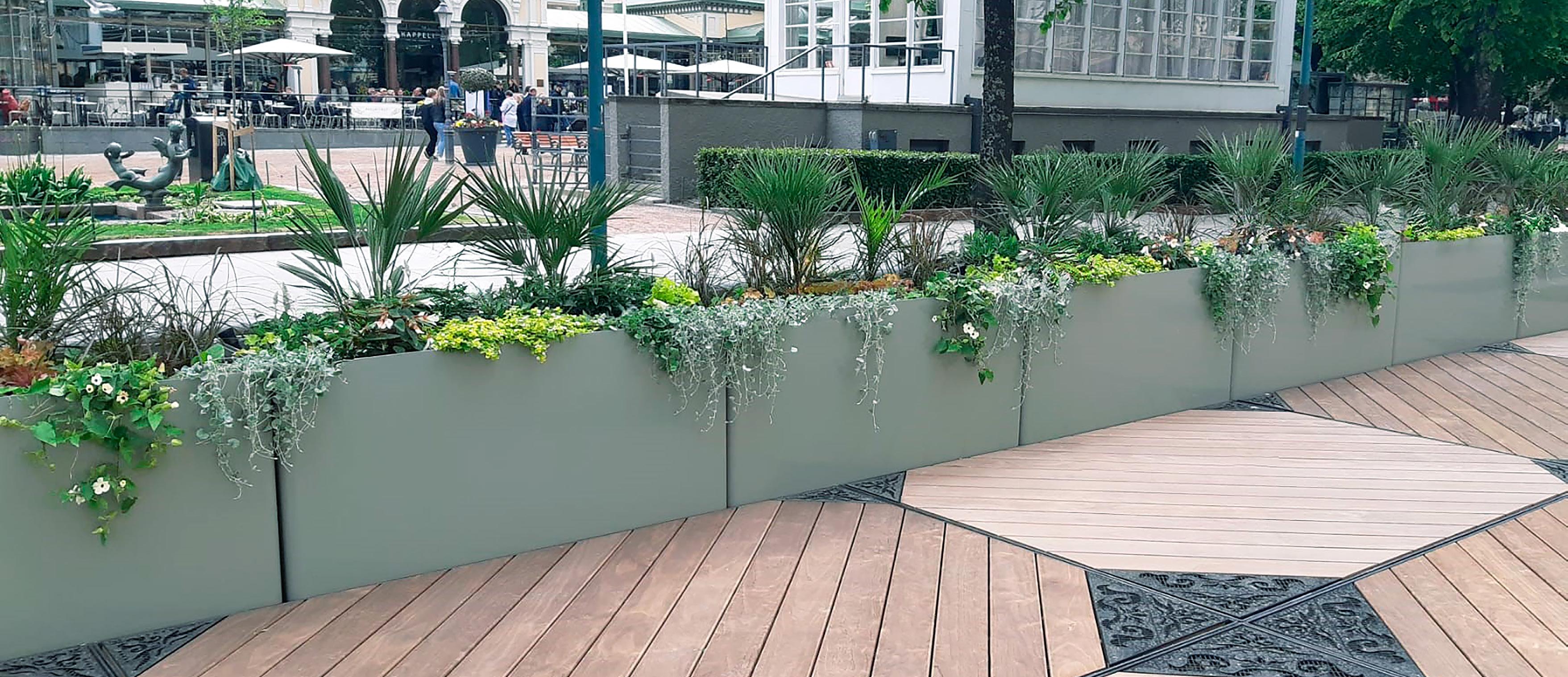

Helsingin Esplanadin Terassiprojekti Tässä projektissa loimme Helsingin sydämeen ainutlaatuisen terassialueen, johon kuuluivat tyylikkäät istusaltaat ja erikoispenkit. Yhdessä WSP:n kanssa suunnitellut tuotteet eivät ainoastaan täyttäneet esteettisiä vaatimuksia, vaan olivat myös käytännöllisiä ja kestäviä. WSP:n Projektipäällikkö Pia Salmi kehui yhteistyötämme sanomalla: ”Yhteistyö Lehtovuoren kanssa oli erittäin sujuvaa ja mukavaa. Tässä nopeatempoisessa projektissa yhdessä tehty kalustesuunnittelu oli ainoa tapa onnistua. Viimeistelty työn jälki, hiotut yksityiskohdat ja siistin asennuksen mahdollistaminen mietittiin Lehtovuorella loppuun asti. Työn tuloksia voi ylpeänä esitellä.”
Tampereen Tammelan Stadionin Istutusaltaat Tämä erikoisprojekti toi Tammelan Stadionin viereen räätälöityjä istutusaltaita, jotka sulautuivat saumattomasti ympäristöönsä ja loivat viihtyisän ilmapiirin alueelle.
Helsingin Kalasataman Jättipenkit Kalasatamaan sijoitetut jättipenkit ovat osoitus siitä, kuinka suurikokoisetkin rakenteet voidaan toteuttaa tyylikkäästi ja toiminnallisesti, tuoden lisäarvoa julkisiin tiloihin. 110
Tuusulan Rykmentinpuiston Linja-autoterminaalin Köynnösmoduuli Penkillä Mittatilaustyönä valmistetussa köynnösmoduulissa yhdistyivät esteettisyys, käytännöllisyys ja ympäristöystävällisyys, kun loimme uppoasennettavan, modulaarisen köynnösmoduulin, johon integroitu penkki tarjoaa odottaville matkustajille sekä mukavuutta että toimivuutta. Rakenne on valmistettu kestävästä teräksestä ja penkki on tehty Kebony-kovapuusta. Kebony on tunnettu ympäristöystävällisyydestään ja kestävyydestään, mikä takaa tuotteen pitkäikäisyyden ja vähäisen huollon tarpeen.
Sitoudumme laatuun ja asiakastyytyväisyyteen Nämä projektit ovat vain muutamia esimerkkejä, jotka kuvastavat sitoutumistamme laatuun, yksilöllisyyteen ja asiakastyytyväisyyteen. Pyrimme jatkuvasti ylittämään asiakkaidemme odotukset ja luomaan ainutlaatuisia ratkaisuja, jotka eivät ainoastaan täytä, vaan ylittävät toiminnalliset ja esteettiset vaatimukset.

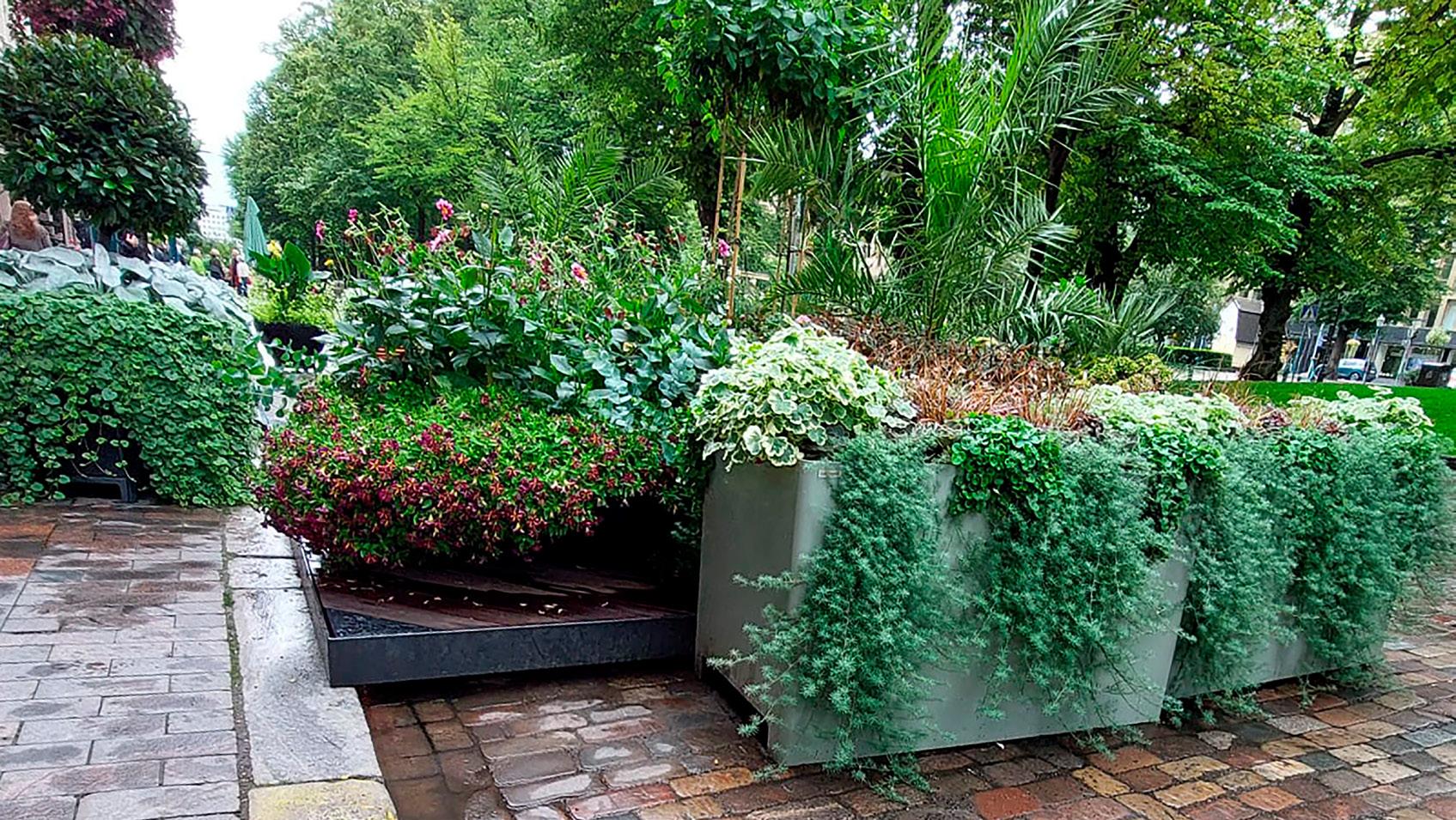

Helsingin Esplanadi, istutusaltaat, koroketerassi ja ”pusupenkit”
111
LEHTOVUORI VAKIOVÄRIT
KAUPUNKISI VÄRIT Kuuntelimme asiakkaidemme tarpeita ja loimme monipuolisen vakiovärivalikoiman, joka tekee kaupunkikalusteiden suunnittelusta entistä inspiroivempaa ja helpompaa. Uudistettu vakiovärien valikoima tarjoaa laajan kirjon värejä, olitpa sitten suunnittelemassa modernia kaupunkimaisemaa tai perinteistä kaupunkiympäristöä. Meiltä löydät aina sopivan värin, joka täydentää visiotasi.

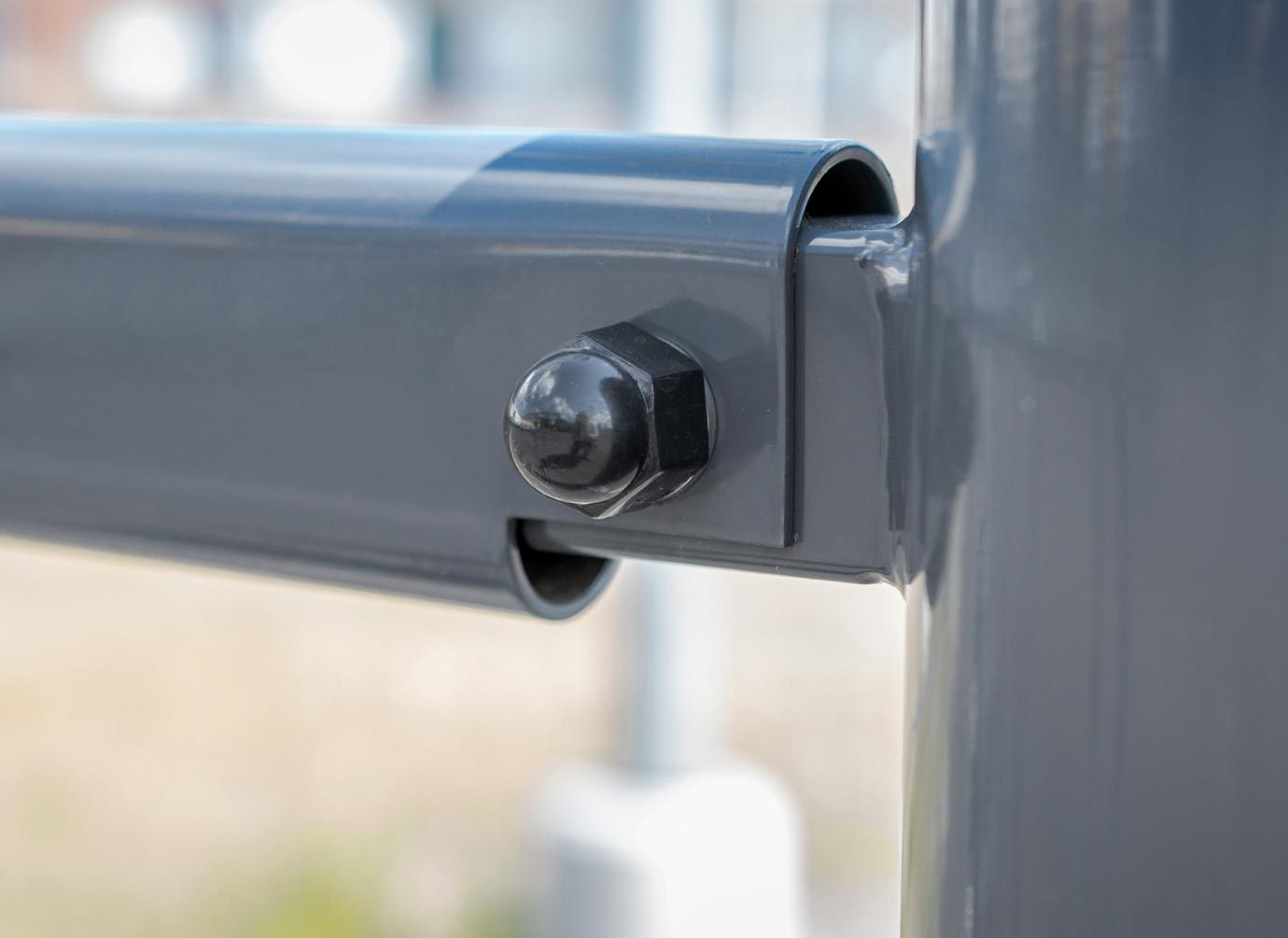

C5-korroosioluokan pulverimaalaus Maalatut tuotteemme viimeistellään C5-korroosioluokan eli korkeimman kestoluokan pulverimaalauksella. Pulverimaalaus on testattu ISO 12944:2018 standardin mukaisesti. Maalipinta kestää kovaa kulutusta niin sisä- kuin ulkotiloissa. Mikäli tarvitset erittäin korkeaa korroosionsietokykyä, tilaa tuotteet sekä sinkkipohjamaalattuna että pulverimaalattuna.
Sinkkipohjamaali Sinkkipohjamaali torjuu korroosiota ja on perinteistä sinkitystä huomattavasti ympäristöystävällisempi vaihtoehto. Kaikki katoksemme käsitellään sinkkipohjamaalilla ennen pulverimaalausta.
112
RAL 1005 Honey Yellow
RAL 1013 Oyster White
RAL 1019 Grey Beige
RAL 1028 Melon Yellow
RAL 2008 Bright Red Orange
STRUKTUURIPINTA
Finbin Black 1945 RAL 3012 Beige Red
RAL 3016 Coral Red
RAL 3020 Traffic Red
RAL 3027 Rasberry red
DB703 Textured Grey
RAL 5002 Ultramarine Blue
RAL 1015 Light Ivory Textured
VÄRIVAIHTOEHDOT PUULLE RAL 6005 Moss Green
RAL 6012 Black Green
RAL 6018 Yellow Green
RAL 6021 Pale Green
RAL 7002 Olive Grey
RAL 7012 Basalt Grey
RAL 7021 Black Grey
RAL 7024 Graphite Grey
RAL 8003 Clay Brown
RAL 8019 Grey Brown
RAL 8024 Beige Brown
RAL 9005 Jet Black
RAL 9006 White Aluminium
RAL 9010 Pure White
Kuultotammi käsittely
Kuultohonka käsittely
Lämpökäsitelty mänty
MATERIAALIT JA HUOLTO
RAL 5024 Pastel Blue
RAL 9011 Graphite Black
113
MATERIAALILLA ON MERKITYSTÄ Teräs Maailman kierrätetyin materiaali Teräs on erittäin kestävä ja lähes loputtomasti kierrätettävissä oleva materiaali. Kierrätettävyys ja pitkä elinkaari tekee teräksestä ympäristöystävällisen valinnan. Lehtovuoren Finbin tuotteissa käytetään tavallisen teräksen lisäksi kestävää galvannealed-pinnoitettua terästä ja rakenneterästä.
114
Lehtovuori on vuodesta 1945 asti tunnettu korkeasta laadusta. Laadun takana on huolellinen suunnittelu ja valmistus sekä tarkoin valitut, markkinoiden parhaat materiaalit

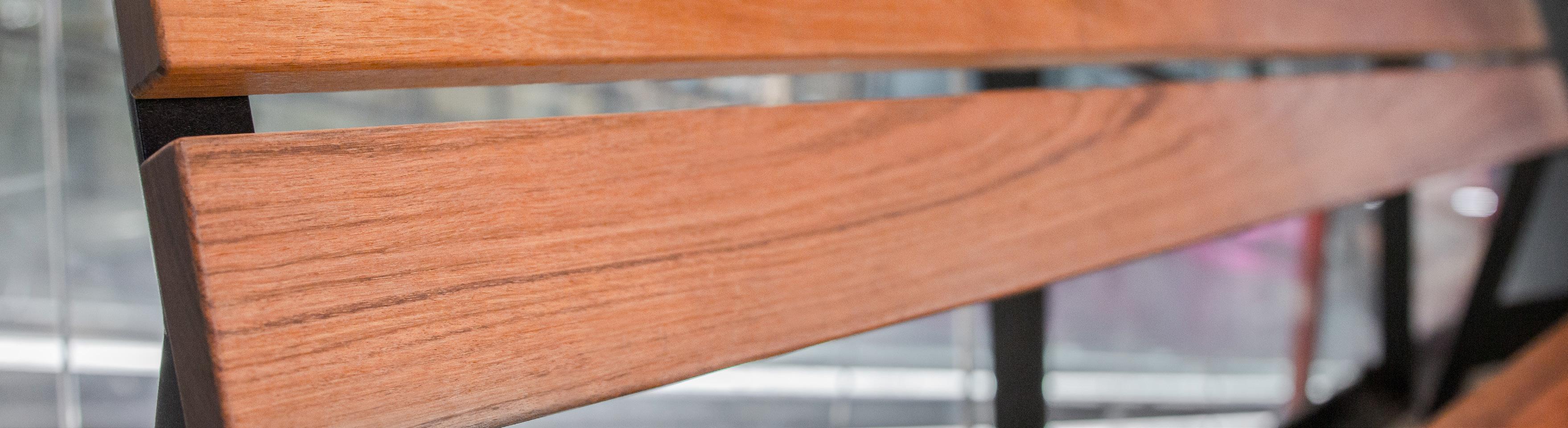

Puu sertifioiduista metsistä Valtaosa tuotteissamme käytettävästä puus ta tulee suomalaisista, sertifioiduista metsistä. Metsäsertifiointi osoittaa, että metsiä käytetään vastuullisesti ja kestävästi. Puumateriaalina käytämme pääasiassa mäntyä.
Resysta - kierrätetty materiaali Resysta on erittäin kestävä materiaali joka muistuttaa esteettisesti puuta, mutta vaatii vain vähän hoitoa. Materiaali valmistetaan riisinkuorista (60%), suolasta (22%) ja mineraaliöljystä (18%). Resystan pinta on sileä, toisin kuin monissa muissa komposiittimateriaaleissa. Resysta täyttää jo useimmat tulevaisuuden ympäristön kestävän kehityksen vaatimukset; se on kierrätettyä ja täysin kierrätettävää materiaalia.
Materiaalien huolto ja 100% kierrätettävyys Tuotteiden pintamateriaaleista huolehtiminen pidentää käyttöikää ja vähentää ympäristökuormaa. Kun tuote on tullut elinkaarensa päähän, voit edistää kiertotaloutta ja kierrättää kaikki sen materiaalit.
Takuu
Ekologinen jalanjälki Teräs on tuotteittemme pääraaka-aine, sillä se on maailman eniten kierrätetty materiaali. Terästä voidaan kierrättää lähes loputtomasti ilman, että sen ominaisuudet muuttuvat. Teemme jatkuvasti töitä pienentääksemme ekologista jalanjälkeämme.
Säästämme luonnonvaroja

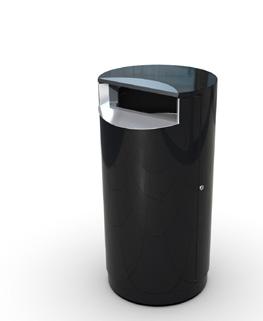

Vuonna 2024 saat meiltä maailman ensimmäiset
MATERIAALIT JA HUOLTO
Lehtovuoren tuotteilla on 24kk materiaali- ja osatakuu. Puupinnoilla, lukoilla, saranoilla ja kaasujousilla takuu on 12kk.
hiilivapaasta teräksestä valmistetut roska-astiat. Kysy lisää!
Tiedämme, että kauniilla muotoilulla voidaan vaikuttaa ihmisten käyttäytymiseen. Houkutteleva tuote kutsuu kierrättämään. Kaikki Lehtovuoren Finbin-tuotteet valmistetaan omassa tehtaassa Ylöjärvellä. Laadukas ja kestävä tuote säästää myös luonnonvaroja.
115
HUOLTO-OHJEET
METALLIPINNAT
116
Metallipintojen puhdistaminen
Ruostumaton teräs
Jauhepolttomaalatut metallipinnat
Säännöllisesti puhdistettuina metallipinnat ovat lähes ikuisia. Jauhemaalatun maalipinnan voi pestä vedellä, ruostumattomalle teräkselle suosittelemme sille tarkoitettuja puhdistussuihkeita.
Myös ruostumaton teräs eli rosteri voi kerätä pintaruostetta, joka ei kuitenkaan vahingoita pintaa syvemmältä. Puhdistamisessa ei tulisi käyttää raudasta tai hiiliteräksestä valmistettuja työkaluja tai hioma-aineita.
Jauhepolttomaalatut metallipinnat ovat kestävä ratkaisu, mutta joskus nekin tarvitsevat korjausta.
Erityisesti kaikki meri- tai katusuolalle altistuvat pinnat tulee puhdistaa säännöllisesti korroosion estämiseksi.
Ruostumatonta terästä voidaan puhdistaa sille tarkoitetulla puhdistusaineella (pH yli 8).
Suosittelemme esimerkiksi asennuksen ja muun käytön yhteydessä metalliin syntyvien naarmujen paikkamaalaukseen alkyylipohjaista liuotinohenteista maalia. Tällainen maali on esimerkiksi Teknos Teknolac Combi 50. Naarmut tulisi paikkamaalata mahdollisimman pian niiden syntymisen jälkeen. Mahdollinen pintaruoste tulee hioa pois ja tarvittaessa käsitellä pohja korroosiolta suojaavalla sinkkimaalilla.
Puupintojen valmistelu
Puun öljyäminen
Ennen käsittelyä
Öljy ja työvälineet
Öljyttävän puupinnan tulee olla täysin puhdas ja kuiva. Poista pinnalta lika ja mahdollinen vanha, hilseilevä öljy harjaamalla, hiomalla tai käyttämällä tarvittaessa kaavinta.
Lehtovuoren kaupunkikalusteiden puuosat käsitellään vesiohenteisella ulkokäyttöön tarkoitetulla kalusteöljyllä. Parhaan lopputuloksen saamiseksi tulee käyttää vastaavaa, vesiohenteista öljyä.
Pese puupinnat niille tarkoitetulla pesuaineella ja huuhtele huolellisesti. Anna kuivua vähintään vuorokausi.
Käytä vain puhtaita ja kuivia siveltimiä tai sieniä öljyämiseen.
Puhdas ja kuiva puu imee hyvin öljyä. Käsittelyolosuhteet Oikeanlaiset käsittelyolosuhteet takaavat kestävän lopputuloksen. Tilan, jossa puuta käsitellään tulisi olla lämpötilalta yli +5c ja ilman suhteellisen kosteuden alle 80%. Vältä suoraa auringonpaistetta. Huolehdi hyvästä ilmanvaihdosta ja suorita puun käsittely aina tilassa, jossa ei ole ilmassa irtolikaa ja pölyä.
MATERIAALIT JA HUOLTO
PUUPINNAT
Puun öljyäminen Levitä öljy ohuina kerroksina siveltimellä tai sienellä. Käsittele järjestelmällisesti yksi pinta kerrallaan, jotta saat mahdollisimman tasaisen jäljen, eikä epätasaisia kerrostumia pääse syntymään. Voit toistaa käsittelyn tarvittaessa, jos puun pinta on oikein kuiva. Pyyhi pintaan jäänyt, imeytymätön öljy puhtaalla ja kuivalla rätillä. Puupintojen tulee antaa kuivua vähintään vuorokauden ajan riittävän kuivassa ja lämpimässä tilassa. 117
TUOTTEIDEN KIERRÄTYS
Metalliosien kierrättäminen teräksestä uutta terästä
Puuosien kierrättäminen - puusta energiaksi
Betonin kierrättäminen - kasvava trendi
Metalliosat, kuten kaikki teräsosat ovat lähes loputtomasti kierrätettävissä. Kierrätetystä teräksestä valmistetaan uutta terästä, joka edistää kiertotaloutta ja vähentää hiilidioksidipäästöjä.
Käsitelty puu (lämpökäsittely, maali, petsi, lakka) puu voidaan kierrättää puujätteenä, joka voidaan hyödyntää energiantuotannossa joko polttamalla tai hakettamalla.
Betonijalustojen ja -anturoiden betoni voidaan kierrättää betonituotannon raaka-aineeksi.
Voit kierrättää kaikki metalliosat metallijätteenä.
Puuosien kierrätystapa riippuu puun pintakäsittelystä. Tarkista ajantasaiset kierrätysohjeet paikalliselta jäteasemalta!
Murskattu betoni voidaan hyödyntää esimerkiksi uuden betonin valmistuksessa tai maanrakentamisessa.
Sanomme ei kertakäyttökulutukselle Ideologianamme on ”ei roskaa, vaan raaka-aineita”. Tuotteemme ja ratkaisumme auttavat asiakkaitamme vähentämään hiilidioksidipäästöjä ja edistämään kiertotaloutta. Tuotteiden pitkä elinkaari ja kierrätettävyys vähentää ympäristökuormaa ja edistää kestävää kehitystä. Tuotteiden päämateriaalina on teräs, joka on maailman kierrätetyin materiaali.
Kompensoituja hiilidioksidipäästöjä Olemme kompensoineet hiilidioksidipäästöjämme suomalaisten metsien hiilinieluihin, jotka lisäävät biodiversiteettiä. 118
MATERIAALIT JA HUOLTO
”Vastuullisuus on tekoja”
119
Lehtovuori Oy lehtovuori.fi info@lehtovuori.fi +358 (0)3 7846 777
120
1/|2024 Copyright Lehtovuori Oy 2024. Pidätämme oikeuden muutoksiin.
