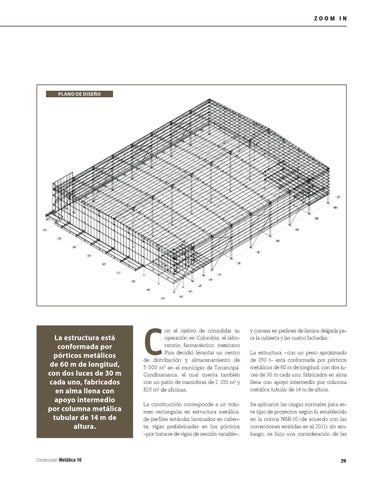

plano De DiseÑo
la estructura está conformada por pórticos metálicos de 60 m de longitud, con dos luces de 30 m cada uno, fabricados en alma llena con apoyo intermedio por columna metálica tubular de 14 m de altura.
Construcción Metálica 16
C
on el ojetivo de consolidar su operación en Colombia, el laboratorio farmacéutico mexicano Pisa decidió levantar un centro de distribución y almacenamiento de 5 000 m2 en el municipio de Tocancipá, Cundinamarca, el cual cuenta también con un patio de maniobras de 2 100 m2 y 820 m2 de oficinas.
y correas en perlines de lámina delgada para la cubierta y las cuatro fachadas.
La construcción corresponde a un volumen rectangular en estructura metálica, de perfiles estándar laminados en caliente, vigas prefabricadas en los pórticos –por tratarse de vigas de sección variable–,
Se aplicaron las cargas normales para este tipo de proyectos según lo establecido en la norma NSR-10 (de acuerdo con las correcciones emitidas en el 2011); sin embargo, se hizo una consideración de las
La estructura –con un peso aproximado de 350 t– está conformada por pórticos metálicos de 60 m de longitud, con dos luces de 30 m cada uno, fabricados en alma llena con apoyo intermedio por columna metálica tubular de 14 m de altura.
