A1091433 伍立丞 建築設計(四)
Contents
題目二 :
Showroom For Design
指導老師 : 葉育君 老師
Showroom For Design

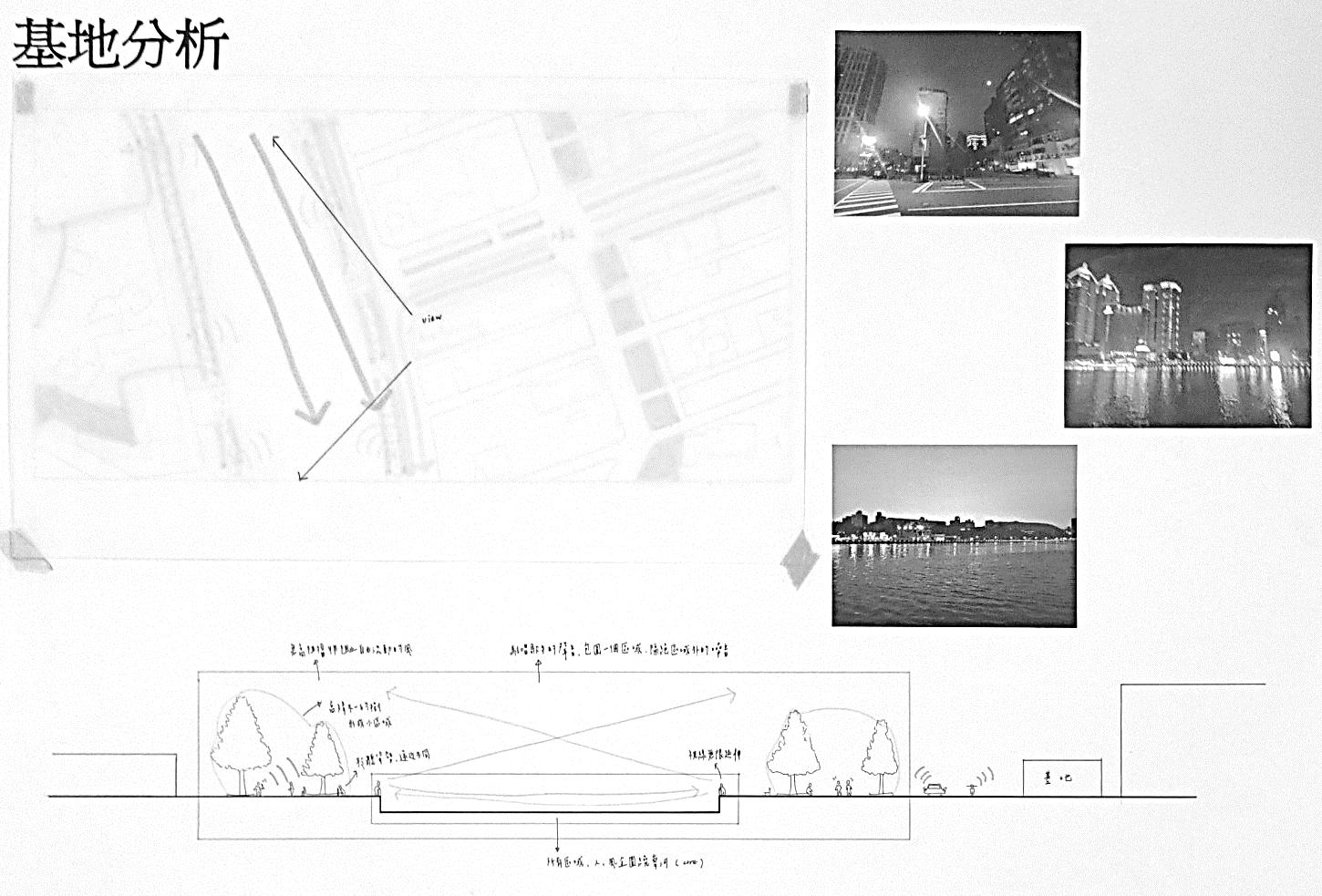

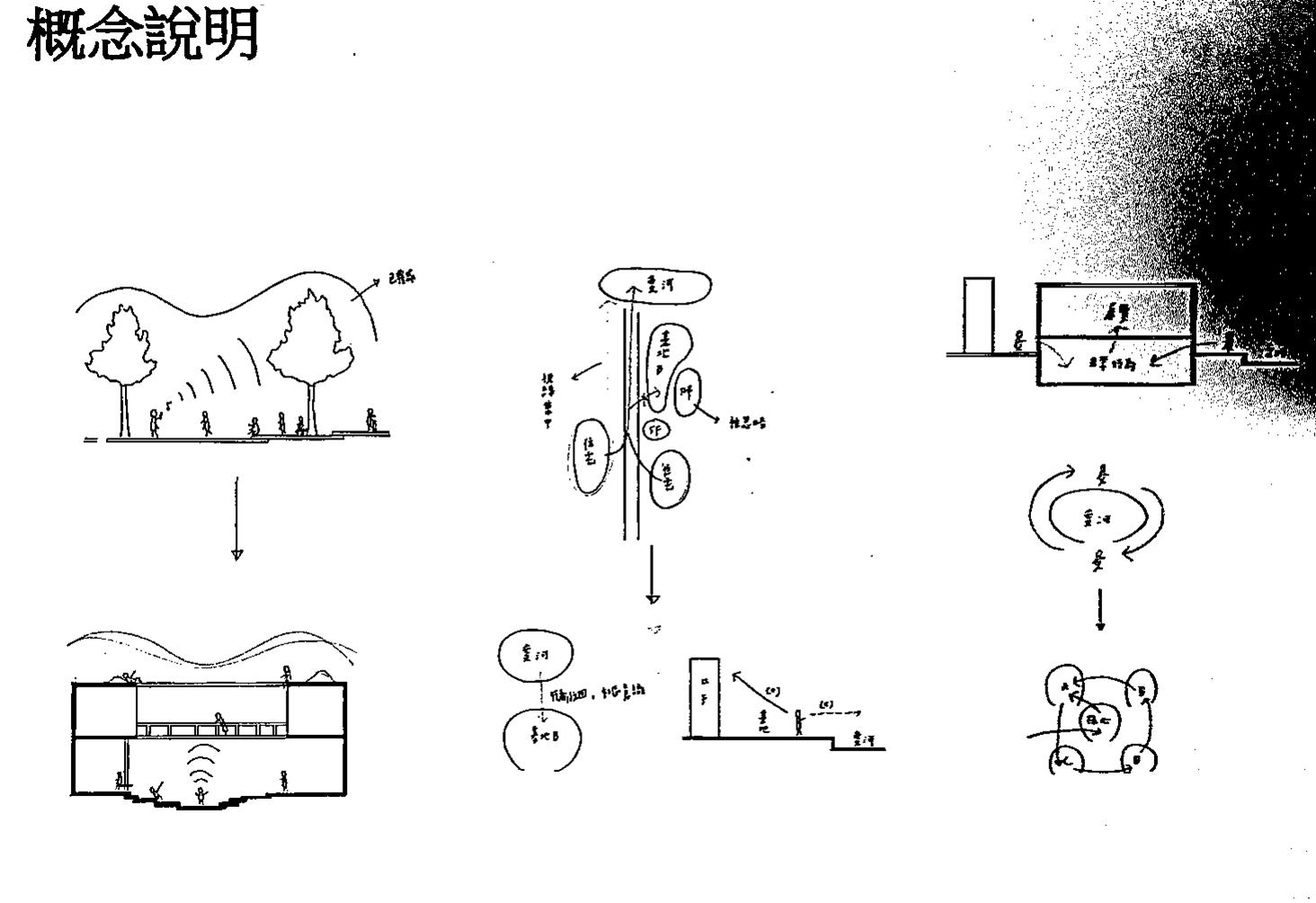

基地分析及概念

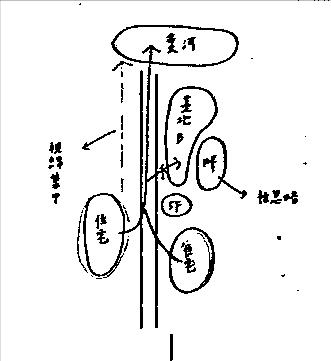

觀光客路線
民眾路線

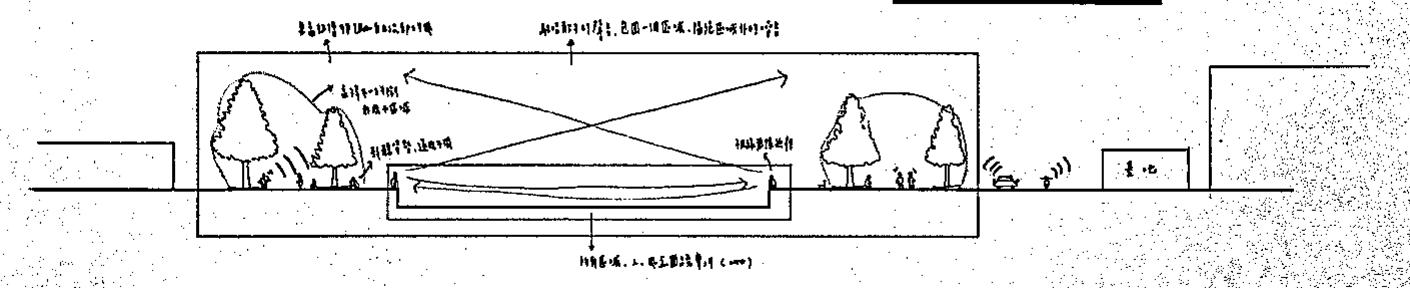

基地長剖
車流方向

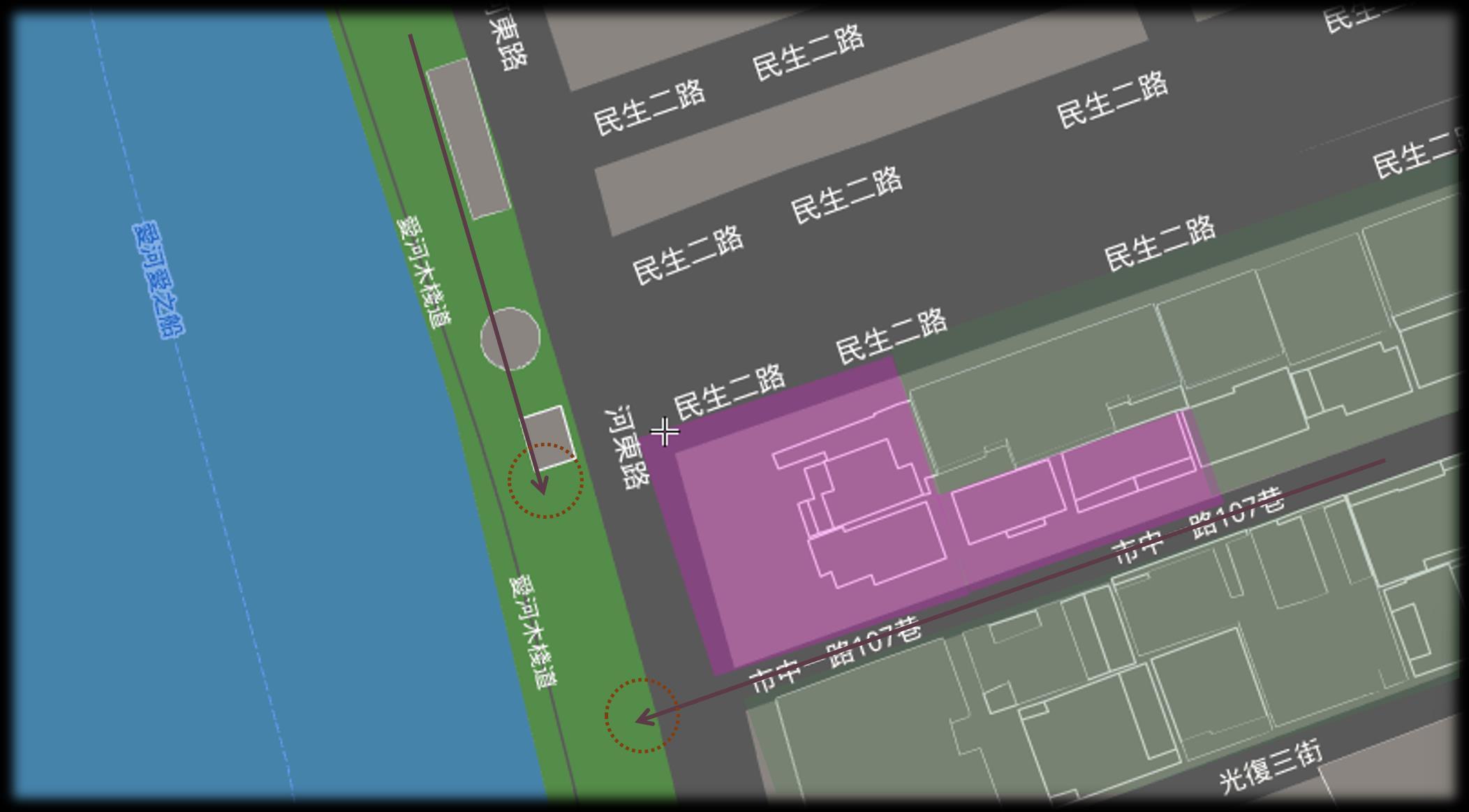

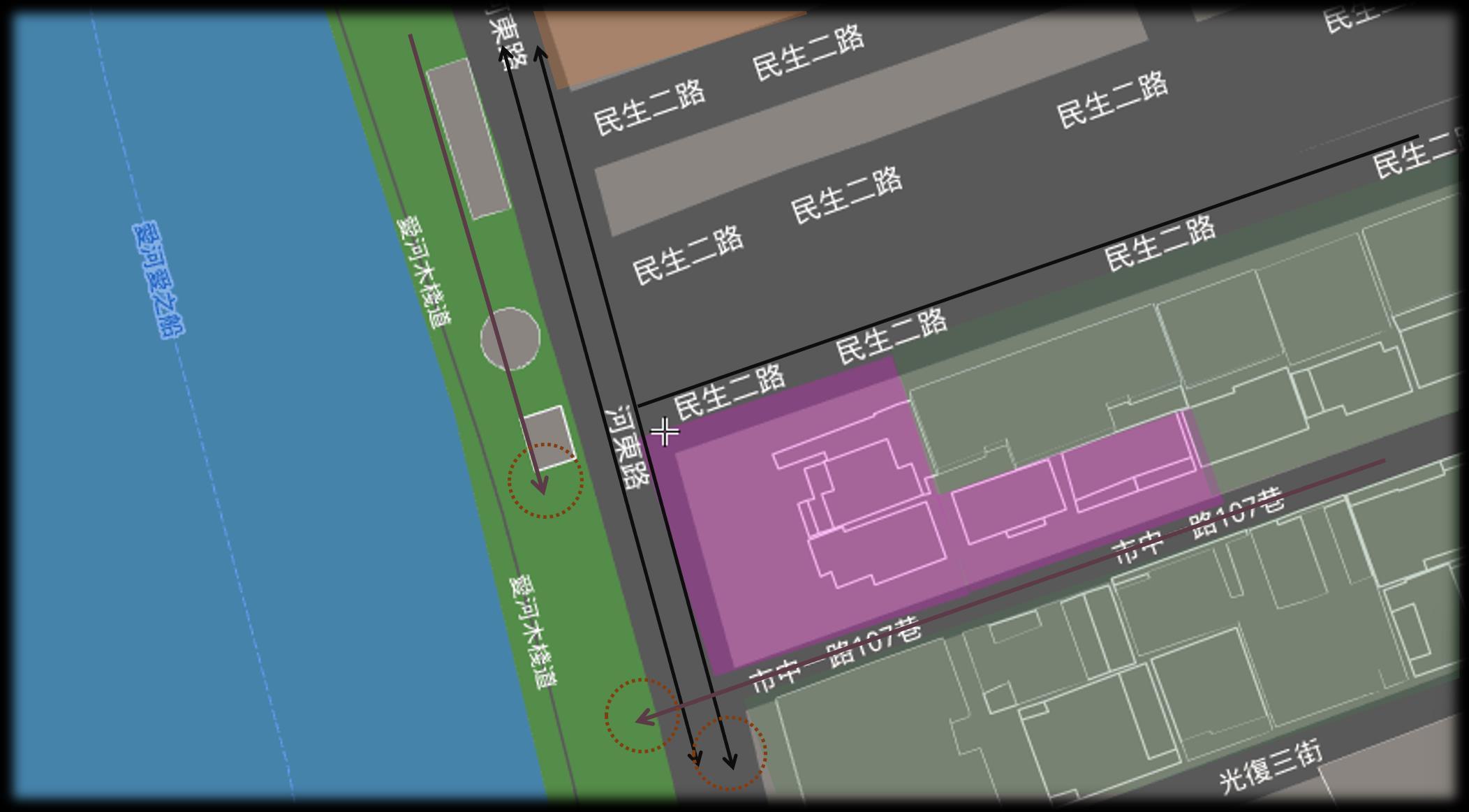

基地位置
12F住宅區
民眾前往愛河沿岸
跑步聊天約會看河
圍繞愛河核心行動擴散

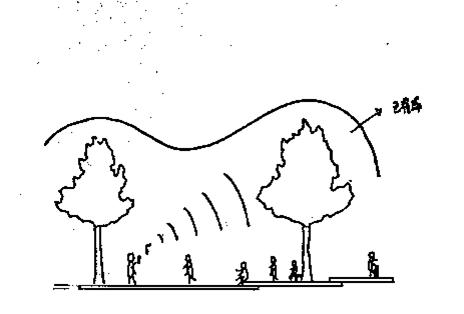

樹的高矮 形成空間
視線延伸各空間
民眾習慣向外看
遺忘身處的社區
聽駐唱歌手姿勢多元 配合高矮的樹 形成場域
希望將在愛河的行為
拉回至基地，並迎合樹的概念， 以及愛河核心動線概念，包圍 起來
回歸社區以新的角度或姿勢俯 瞰愛河
評圖場的原型概念 並試圖製造更多行為

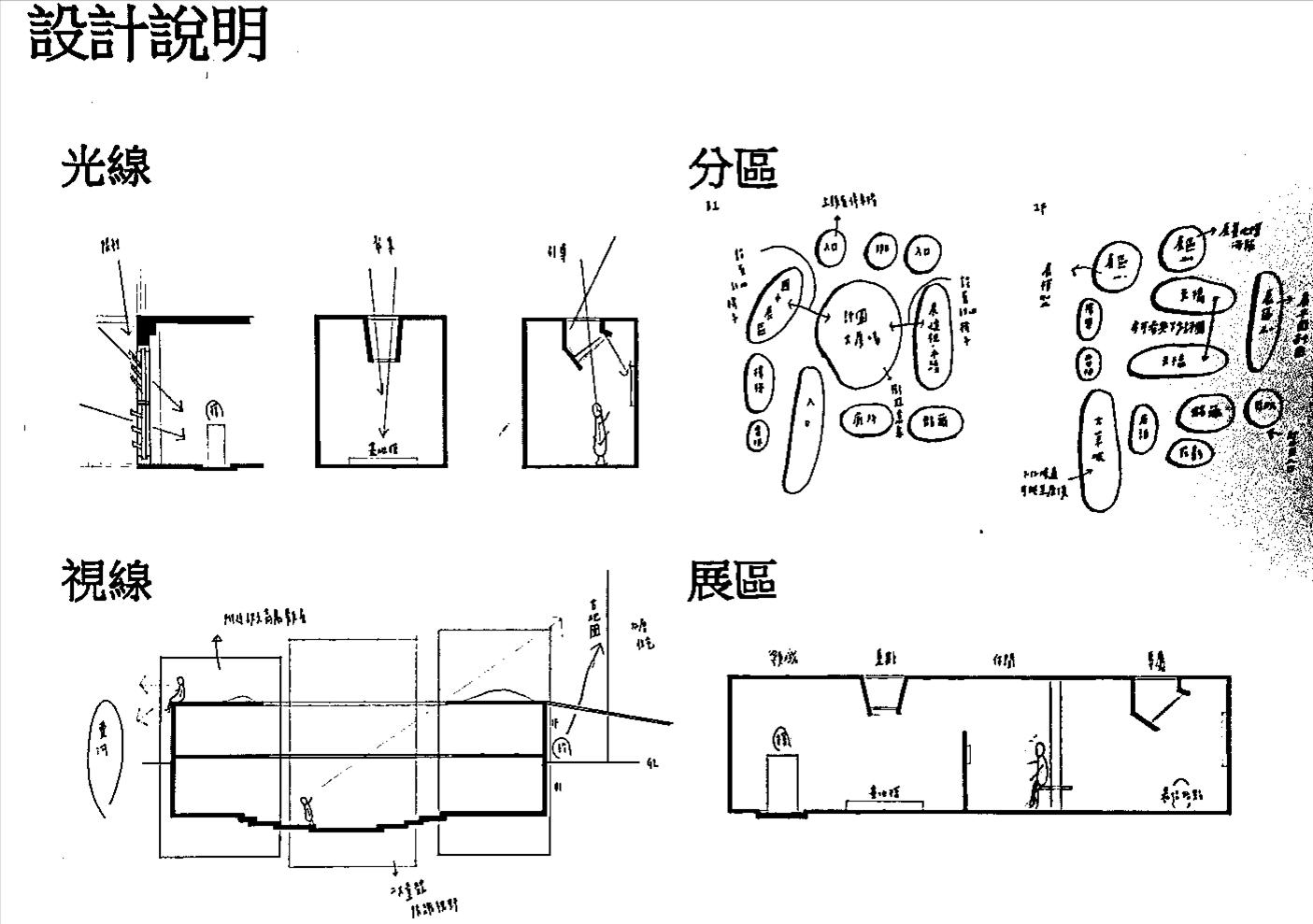

設計說明
讓民眾意識到社區
存在多時，藉此重
新回歸認識社區
高矮量體包圍
限縮中央視野

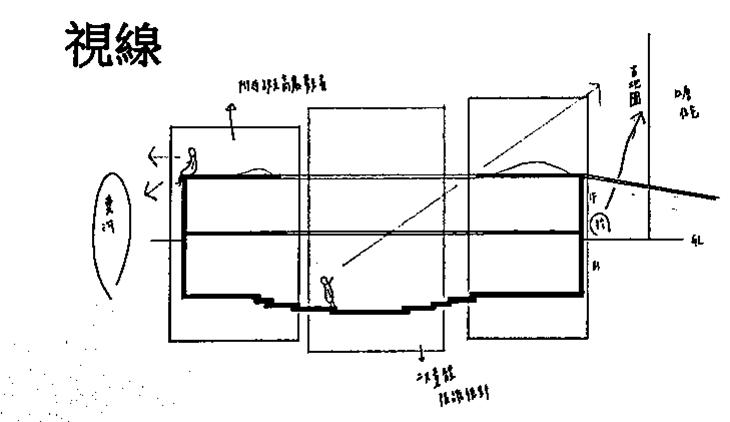

民眾視線方向
讓民眾上屋頂看愛河
基地缺乏至高處觀看愛河
使民眾從缺口
立面設計
投影古地圖
地平線

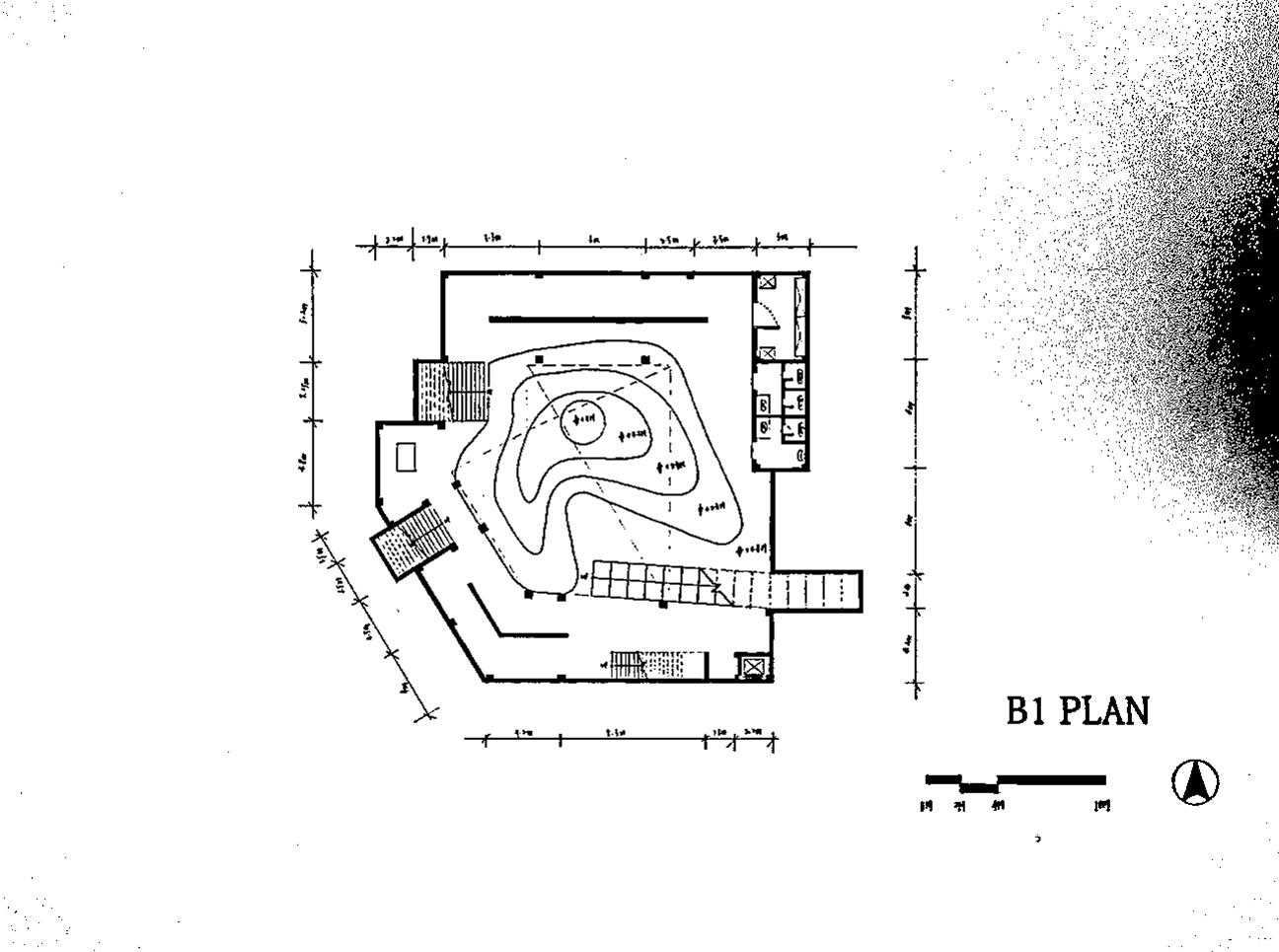

整體下挖一層樓
回應樹的概念
回望12F住宅立面的投影
讓民眾對上方的展覽產生興趣及動機，最
終養成習慣參與展覽活動 回應
展手繪稿及透視圖的場域
藝術感 吸引力
走路觀光客入口
停車觀光客入口
展出鄰近國小美術作業
民眾自豪聊天，產生更多互動
柱與柱間，設有椅子，更為舒適
樹冠廣場
融入愛河行為的場域
民眾入口

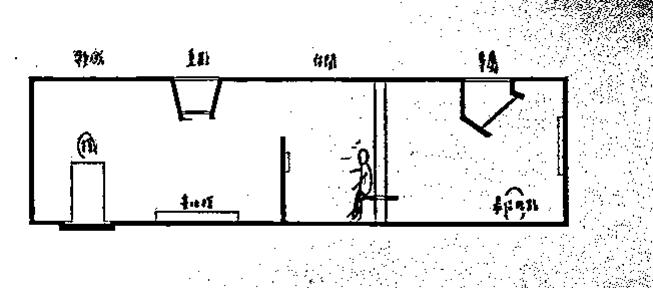

屋頂設有聚光
窗口
屋頂設有引導窗口
核心區域大挑高
展架下挖20cm

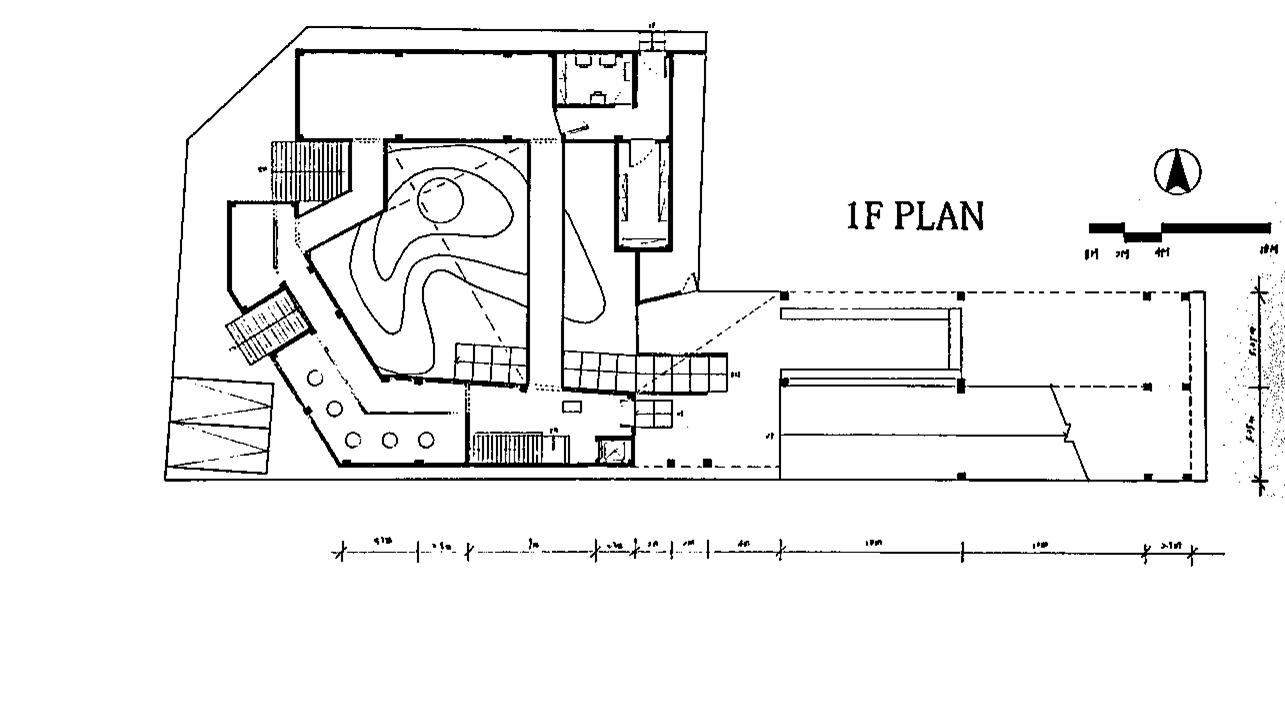

1F PLAN
缺口 入口意象
環繞動線 半戶外 互動高 柑仔店擺攤
融合回應當地
土生土長
回歸社區

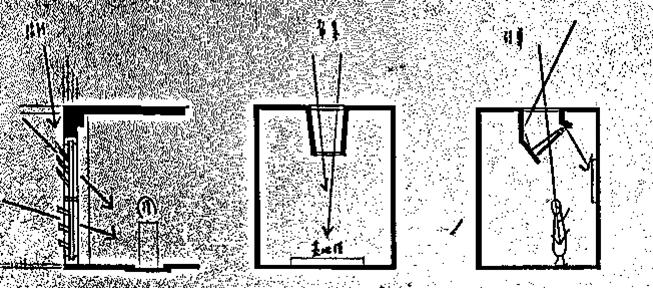

引導光線
地形起伏 可躺著看愛河或古地圖
不單是展覽
展出個性
看出重點…
西曬
外部設有百頁木片
製造特殊入射光

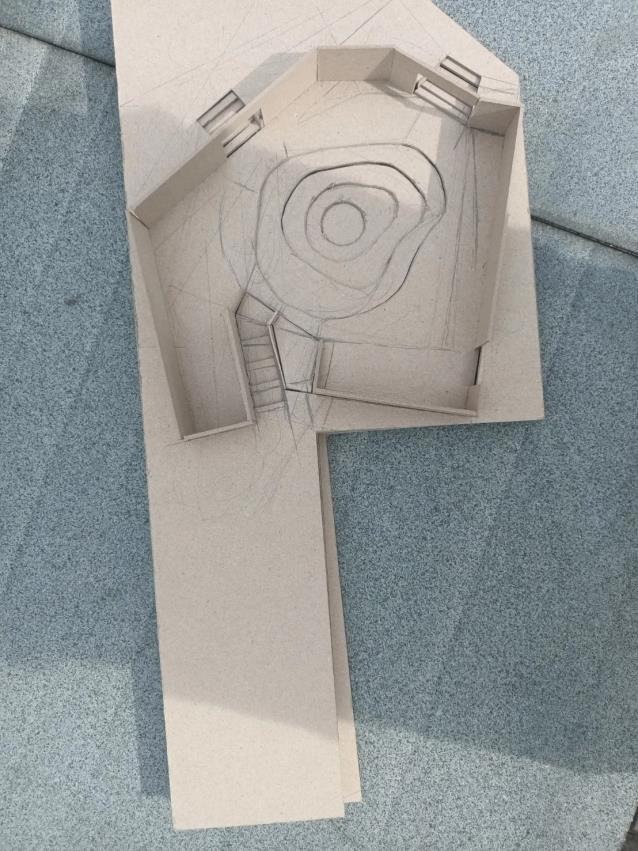

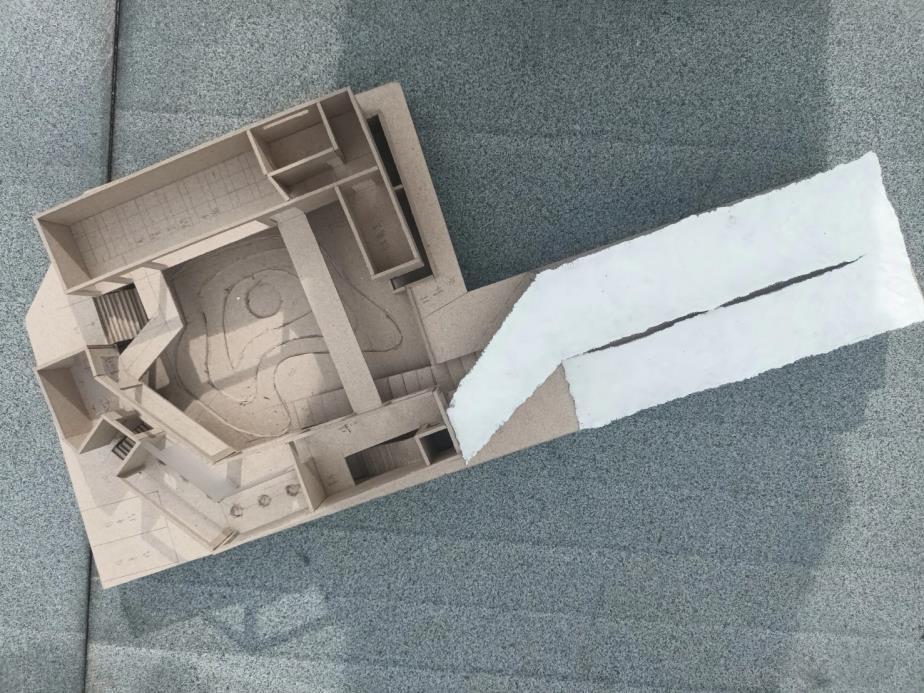

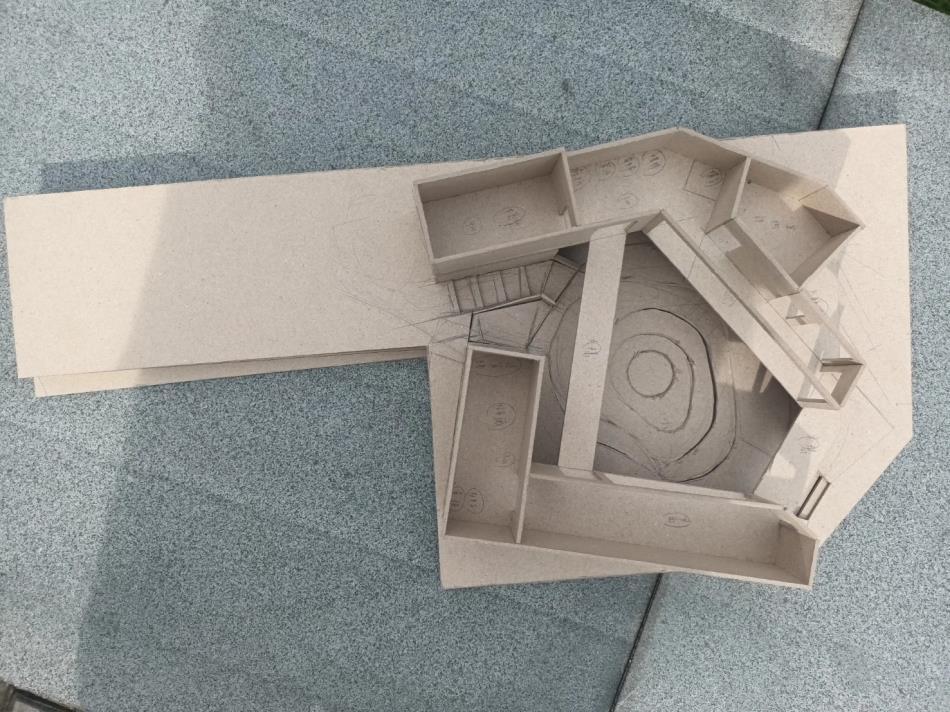

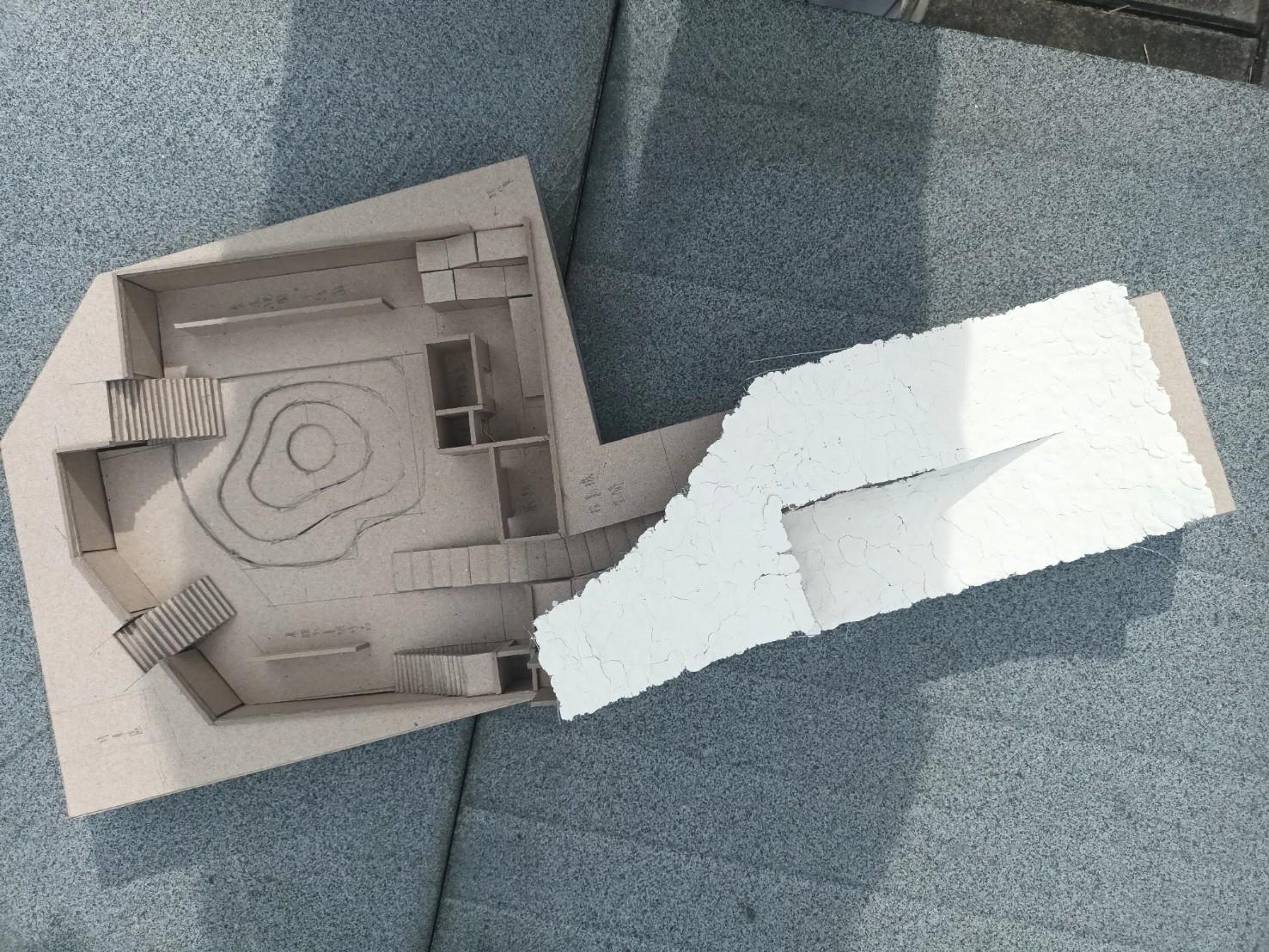

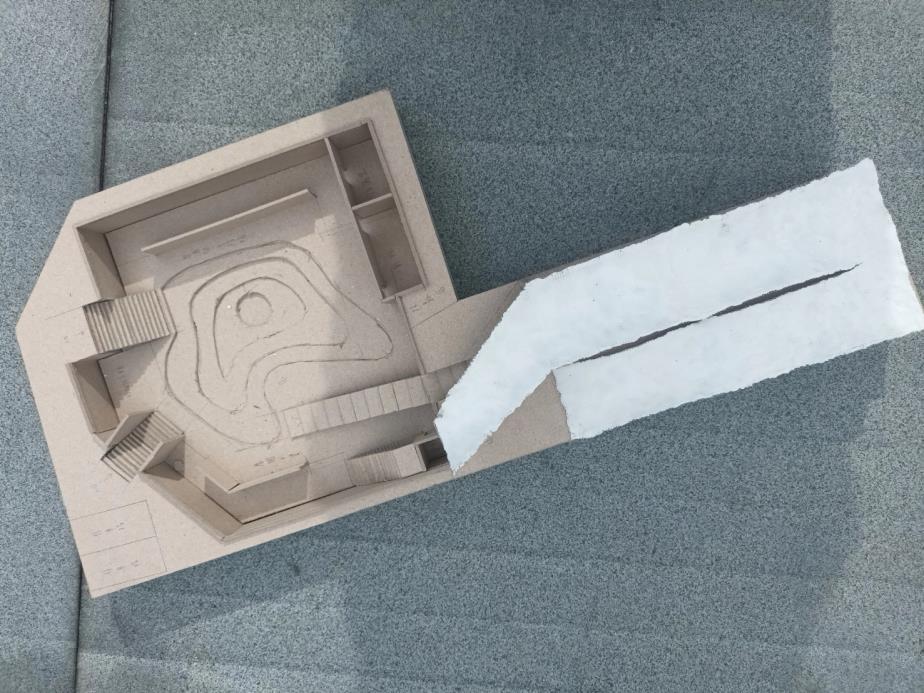

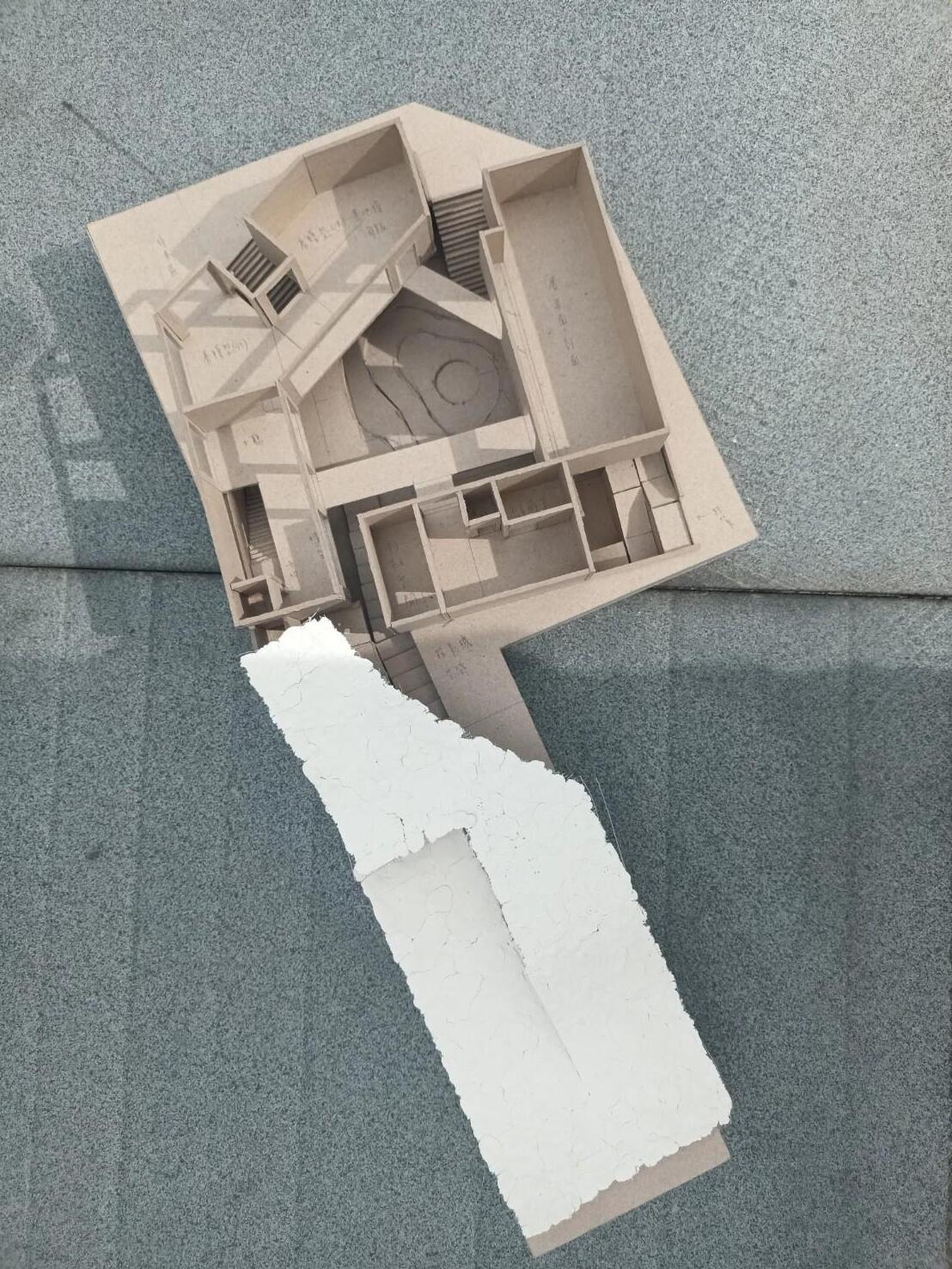

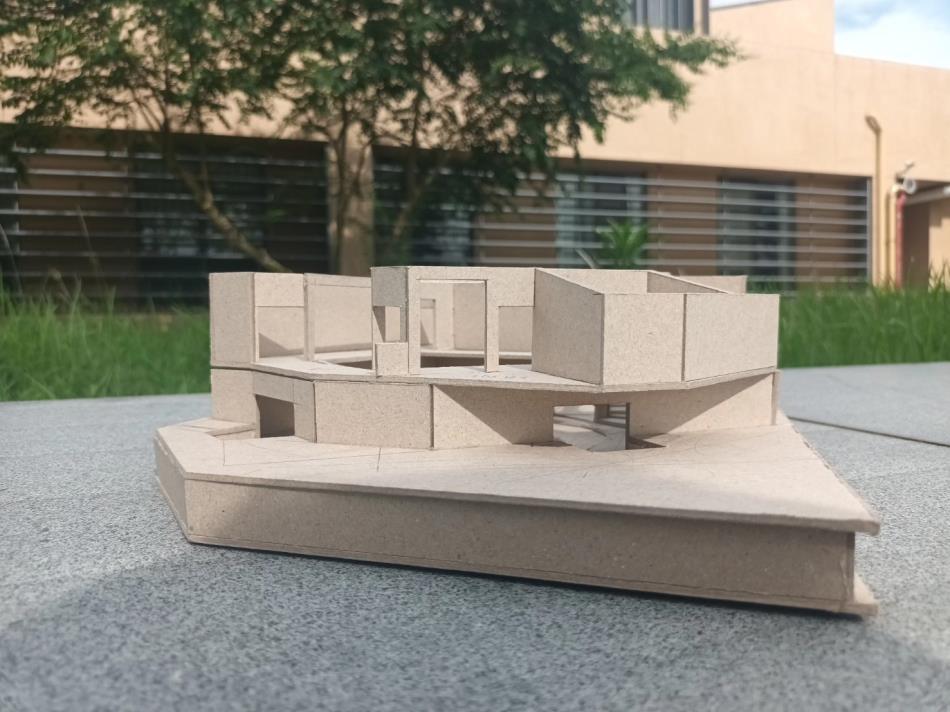

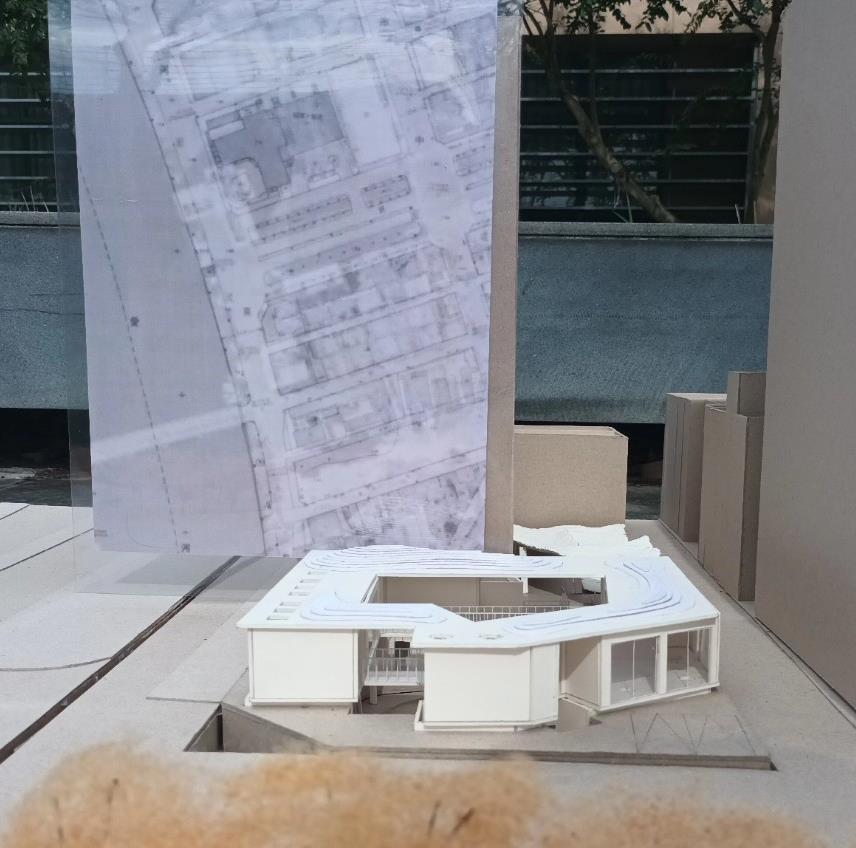

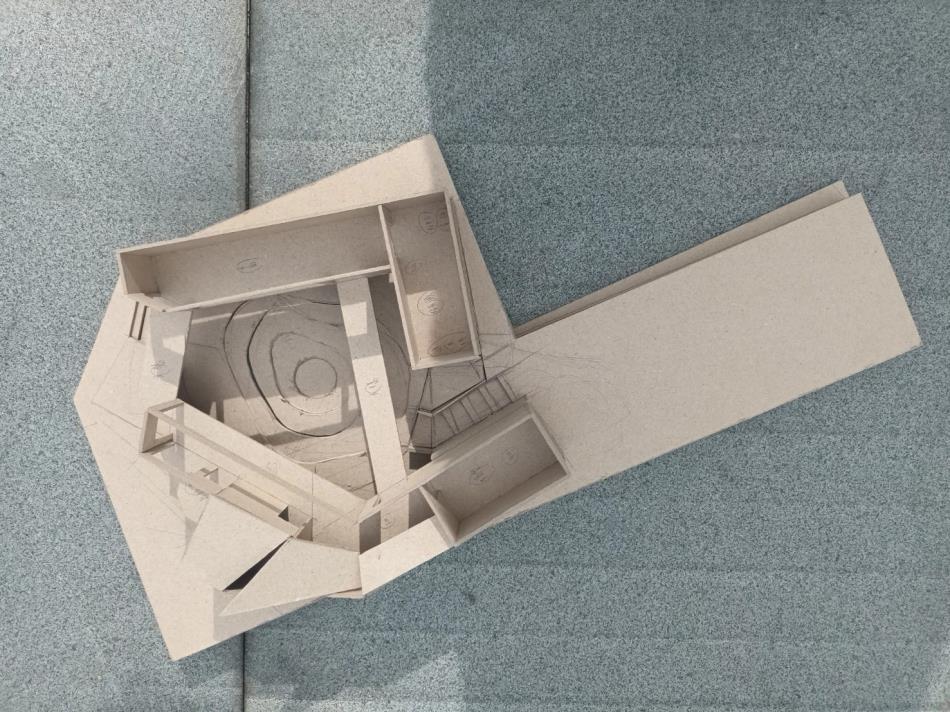

模型
專屬的領域

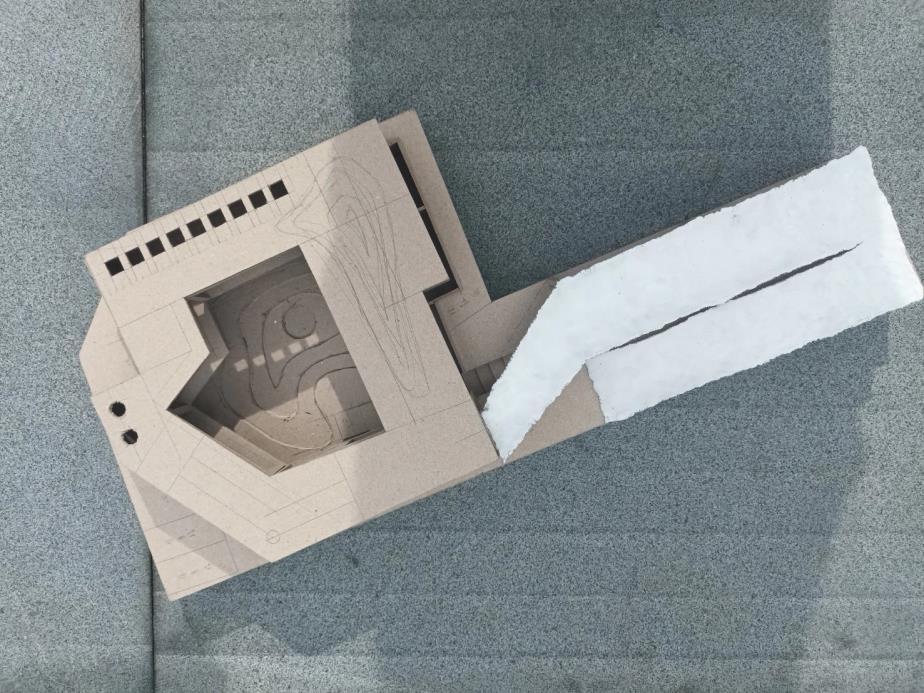

獨特氣場 基地模
聚光燈效果
引導指引
平剖立面
獨一無二
專屬這個案子
談笑 休閒感
最佳觀賞距離

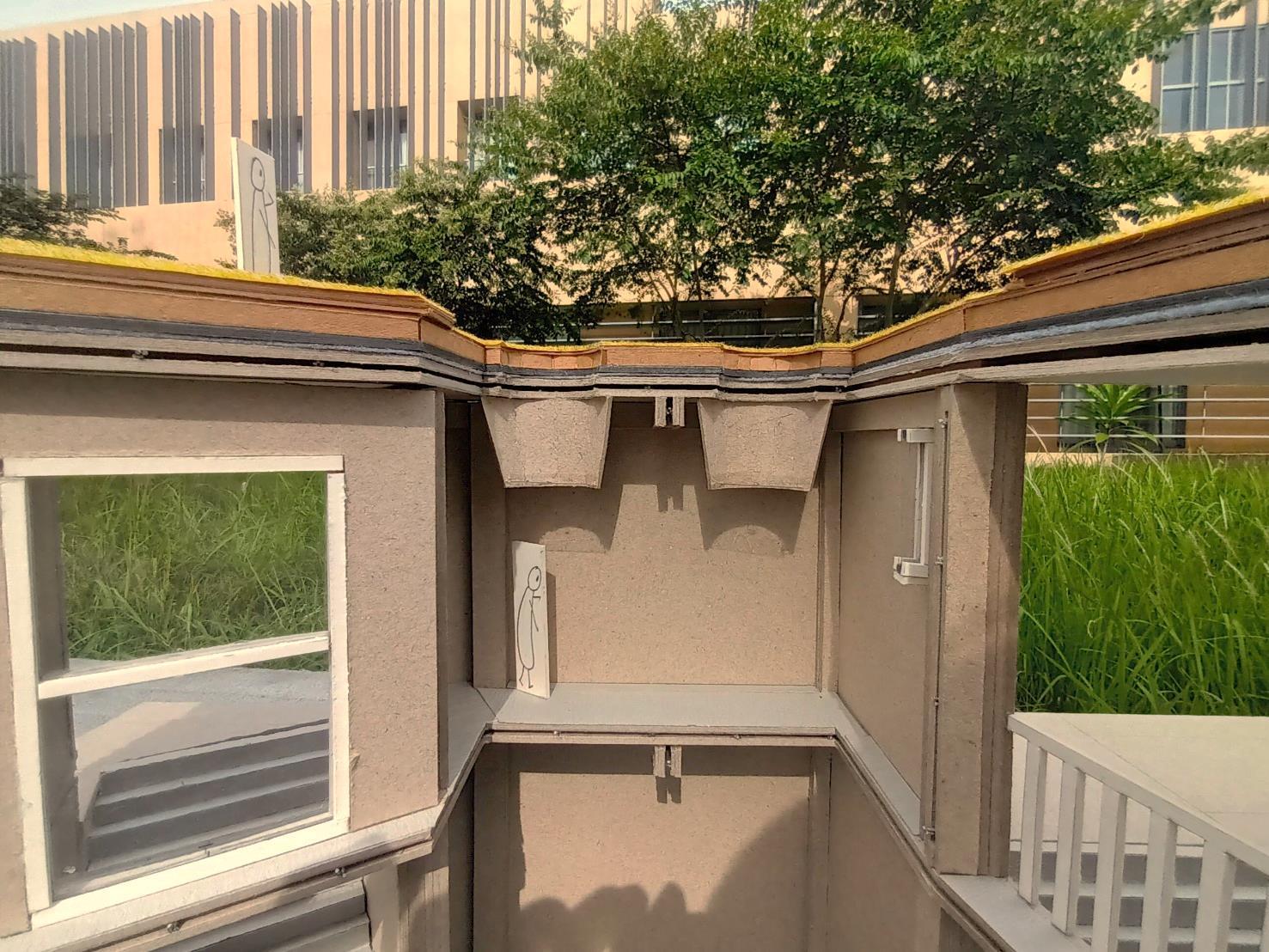

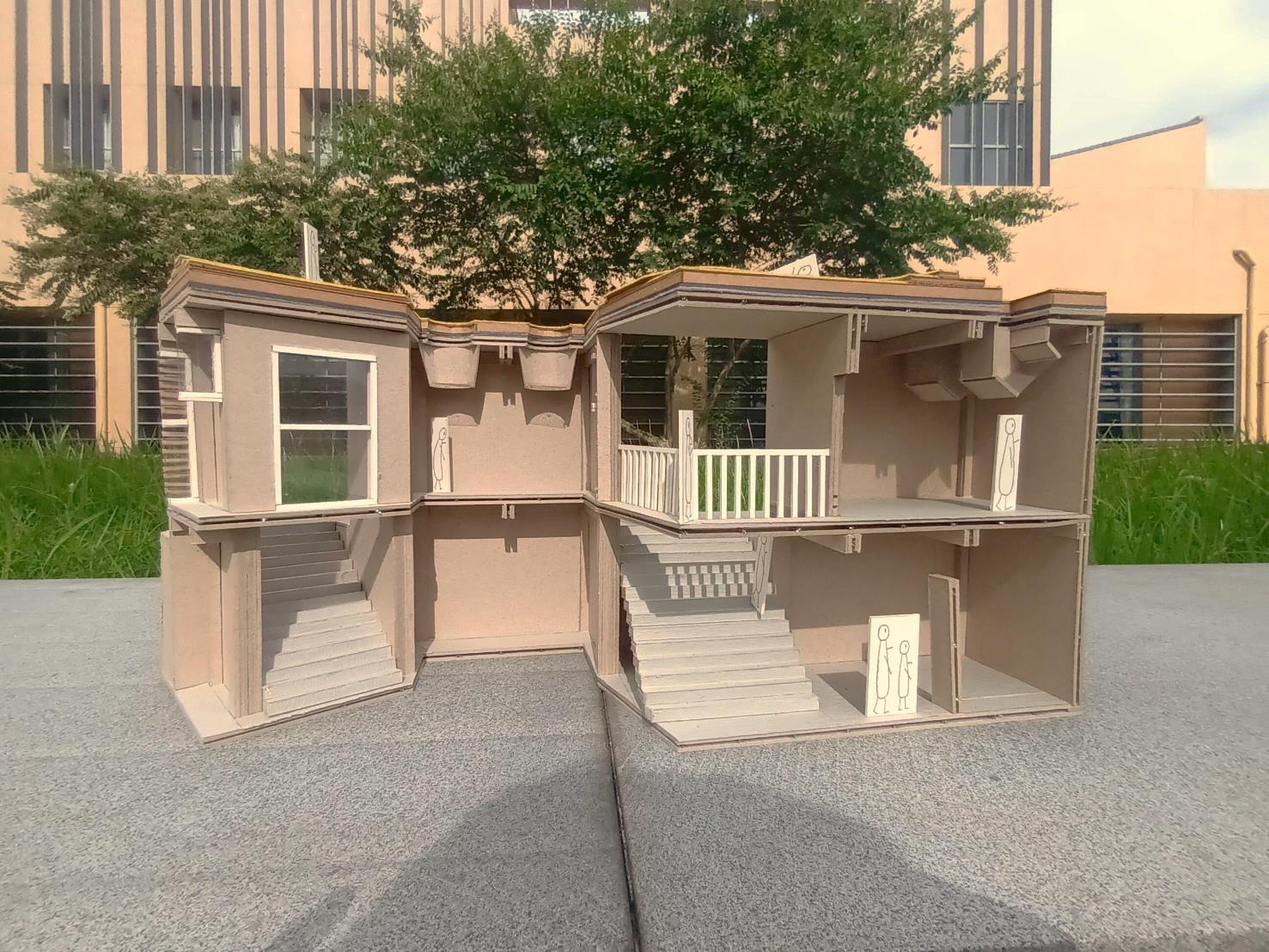

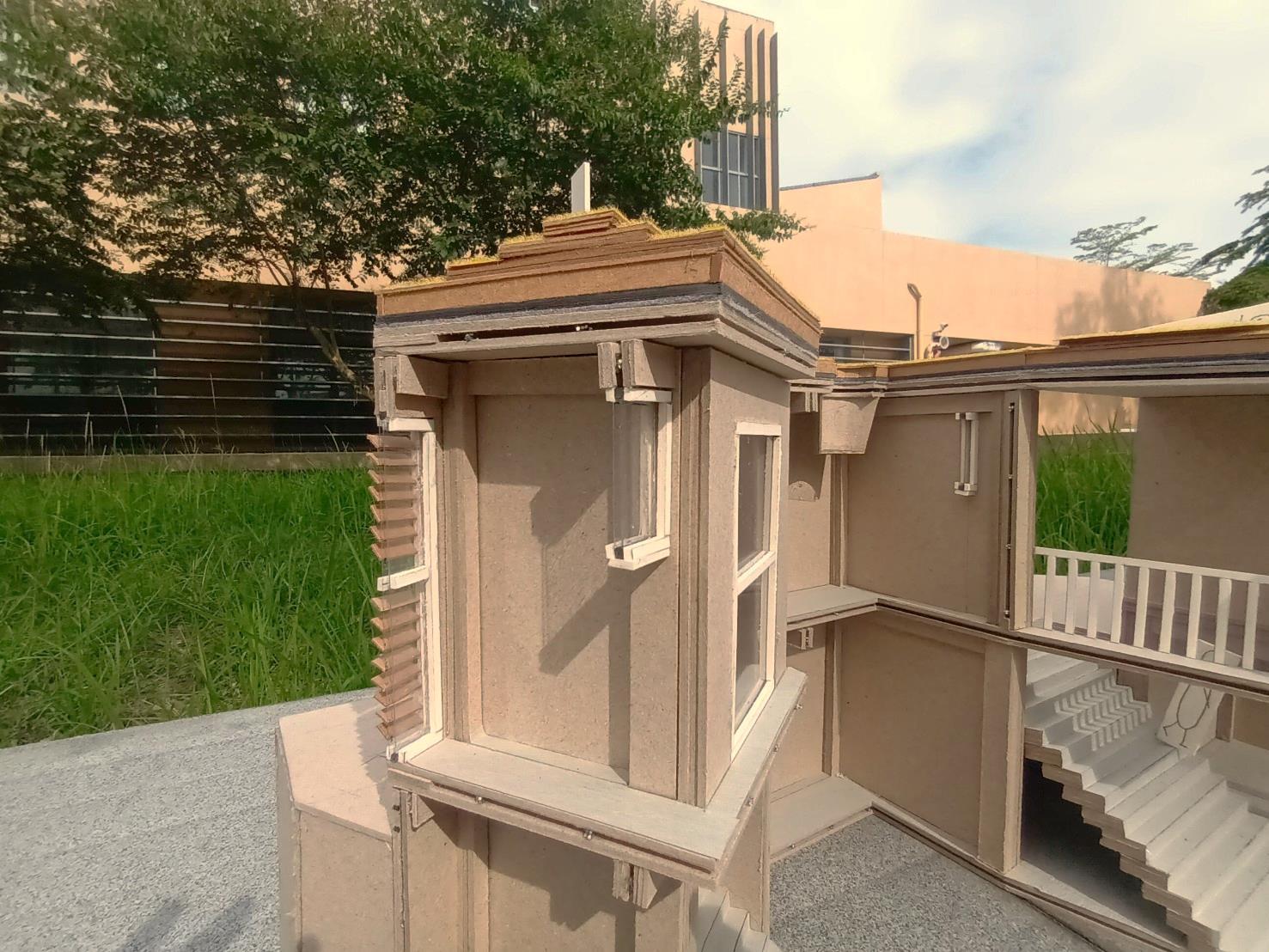

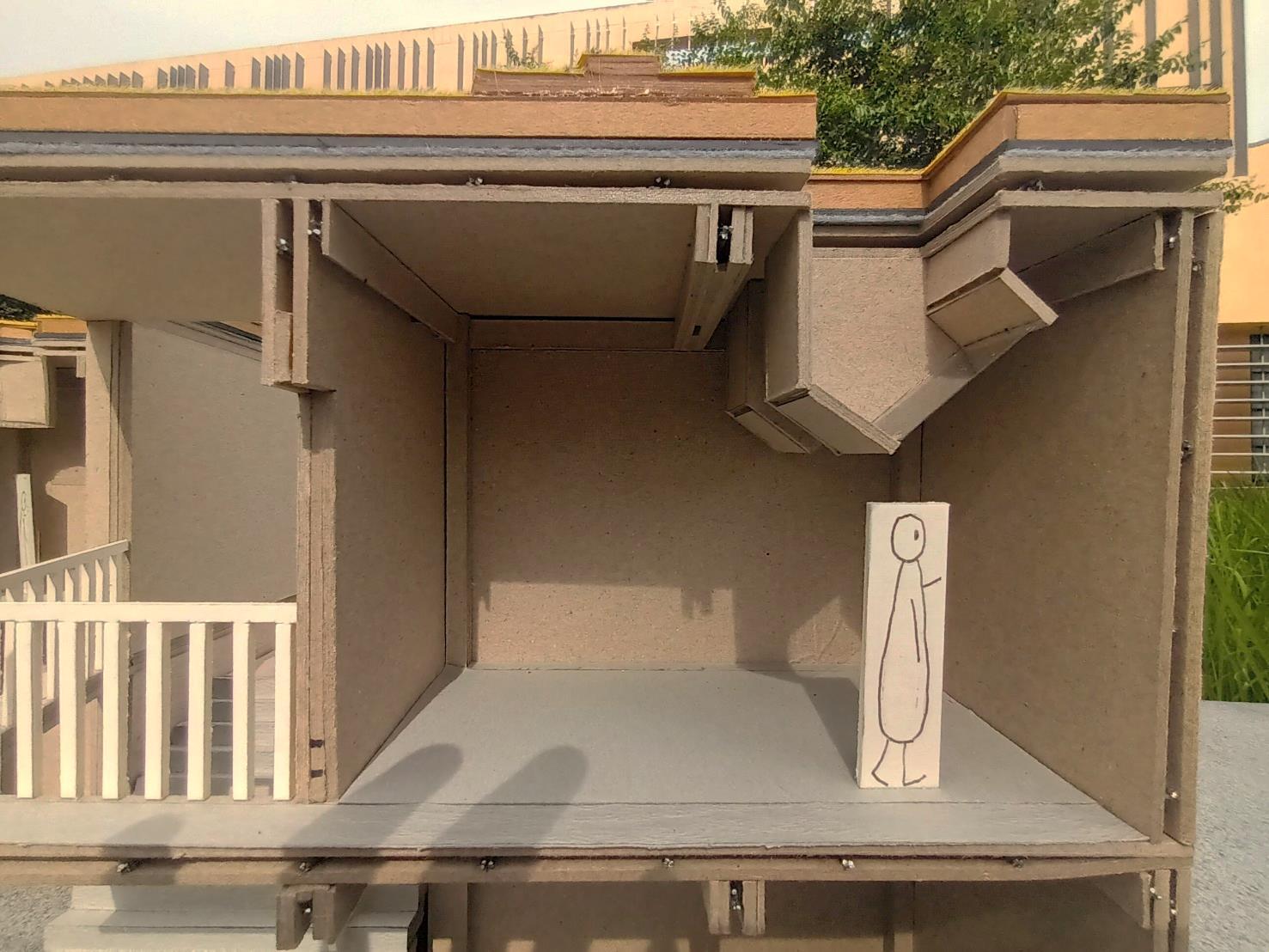

1:30 局部細部模型
屋頂天窗設計
延伸5cm混凝土
配合窗片

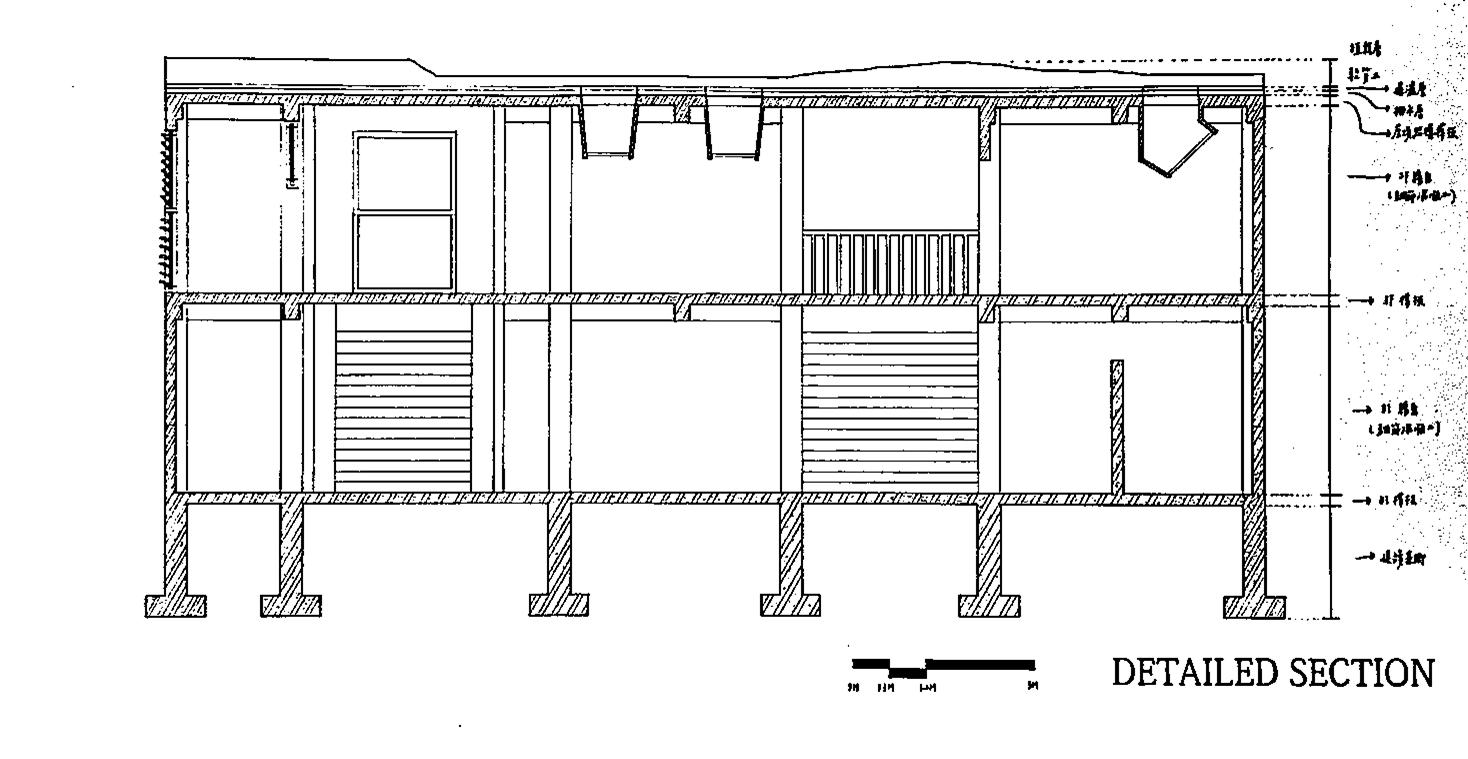

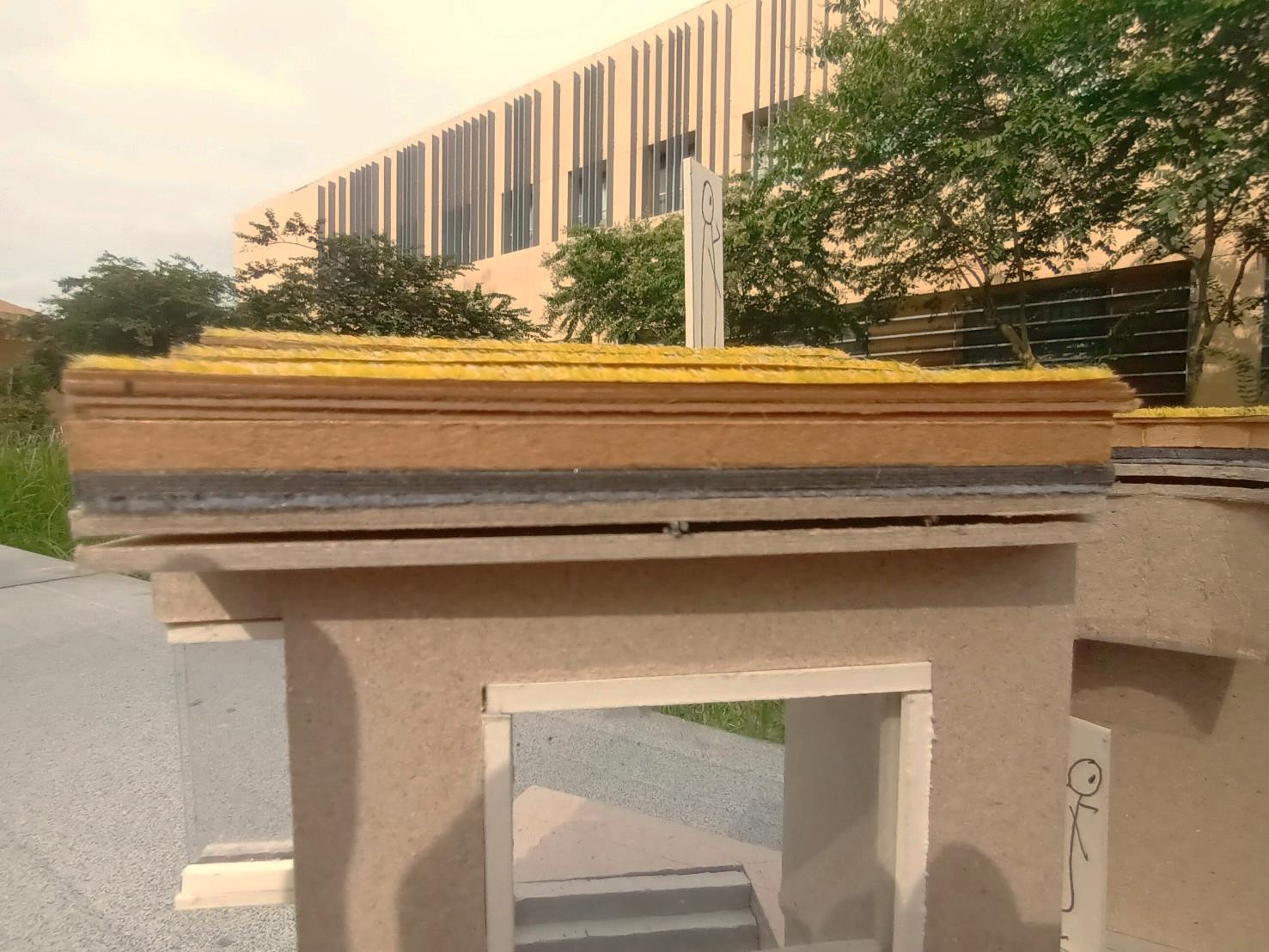

DETAILED SECTION
草皮厚度3cm
輕質土厚度18cm
過度層厚度6cm
排水層厚度6cm
結構樓板厚度20cm
百頁木片
厚度5cm 鋼筋混凝土
磨石子鋪面

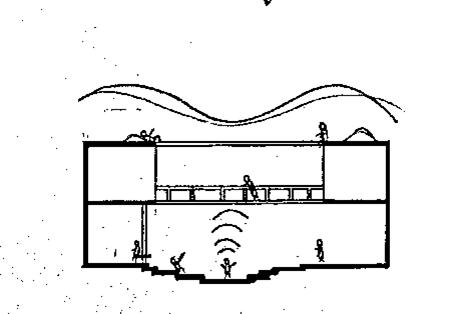

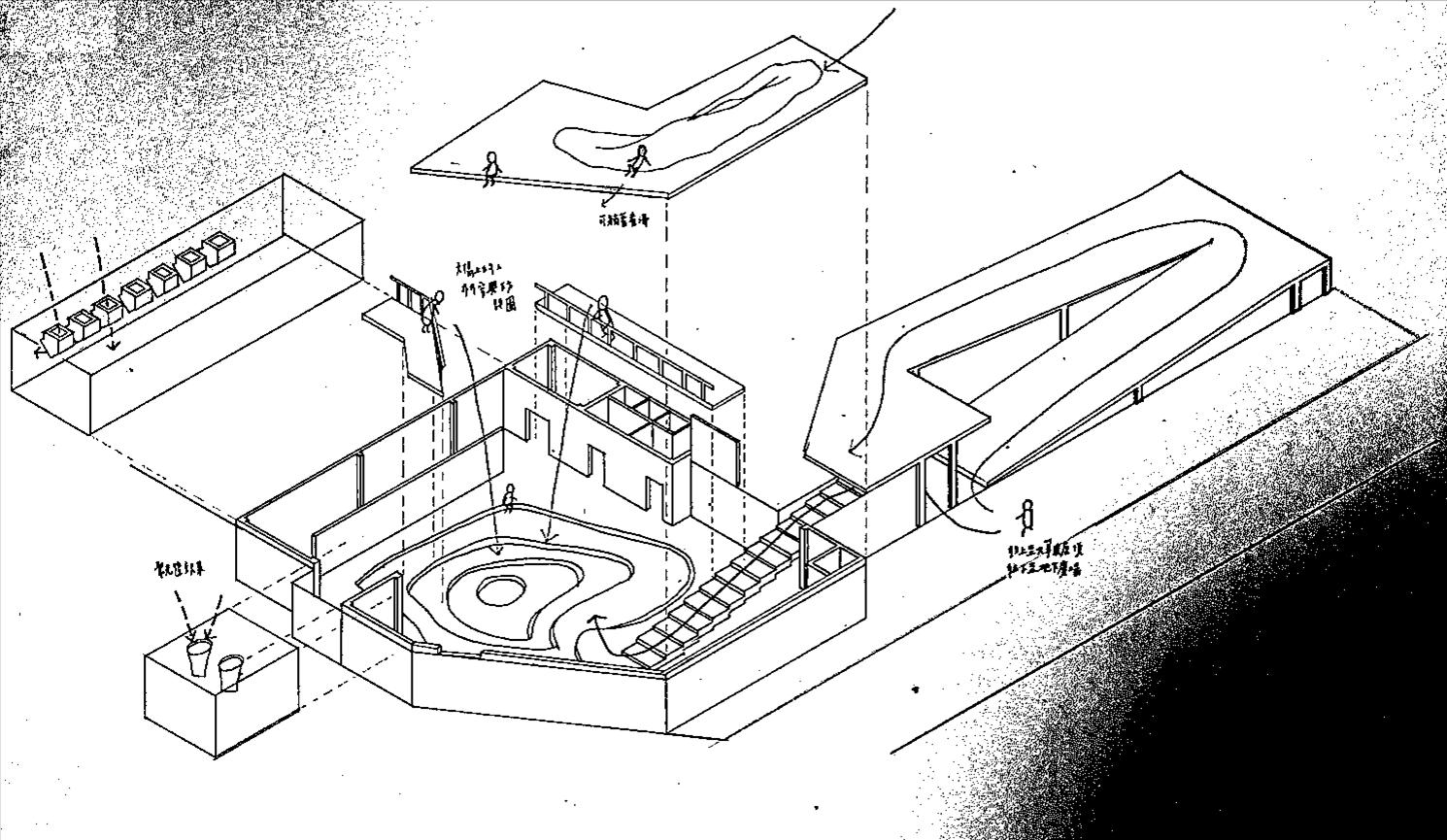

輔助說明
各種樓層都能參與下方評圖
各種樓層都能參與下方評圖
其餘圖面
SiteAnalysis
Concept
Design

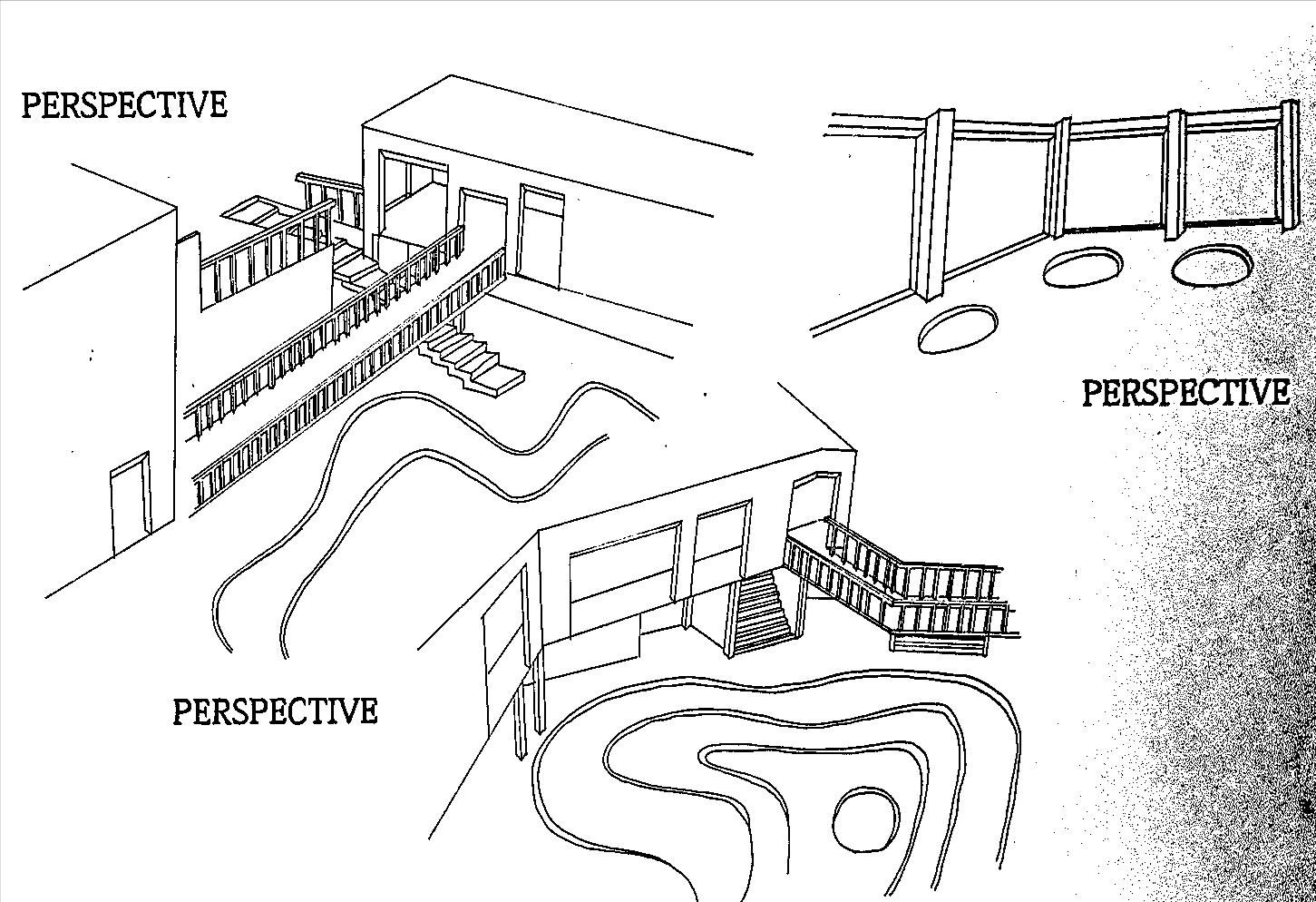

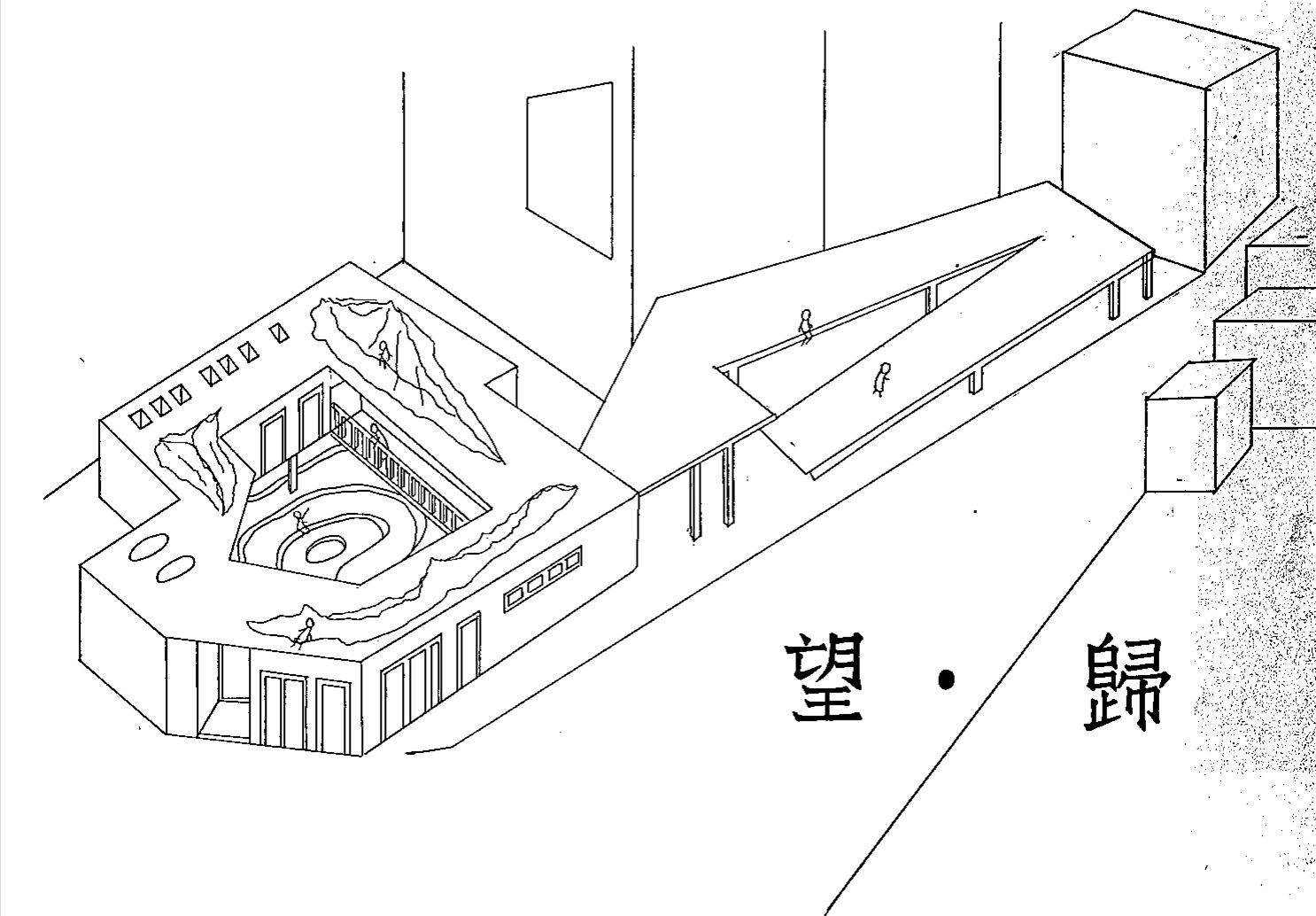

Perspective
Perspective

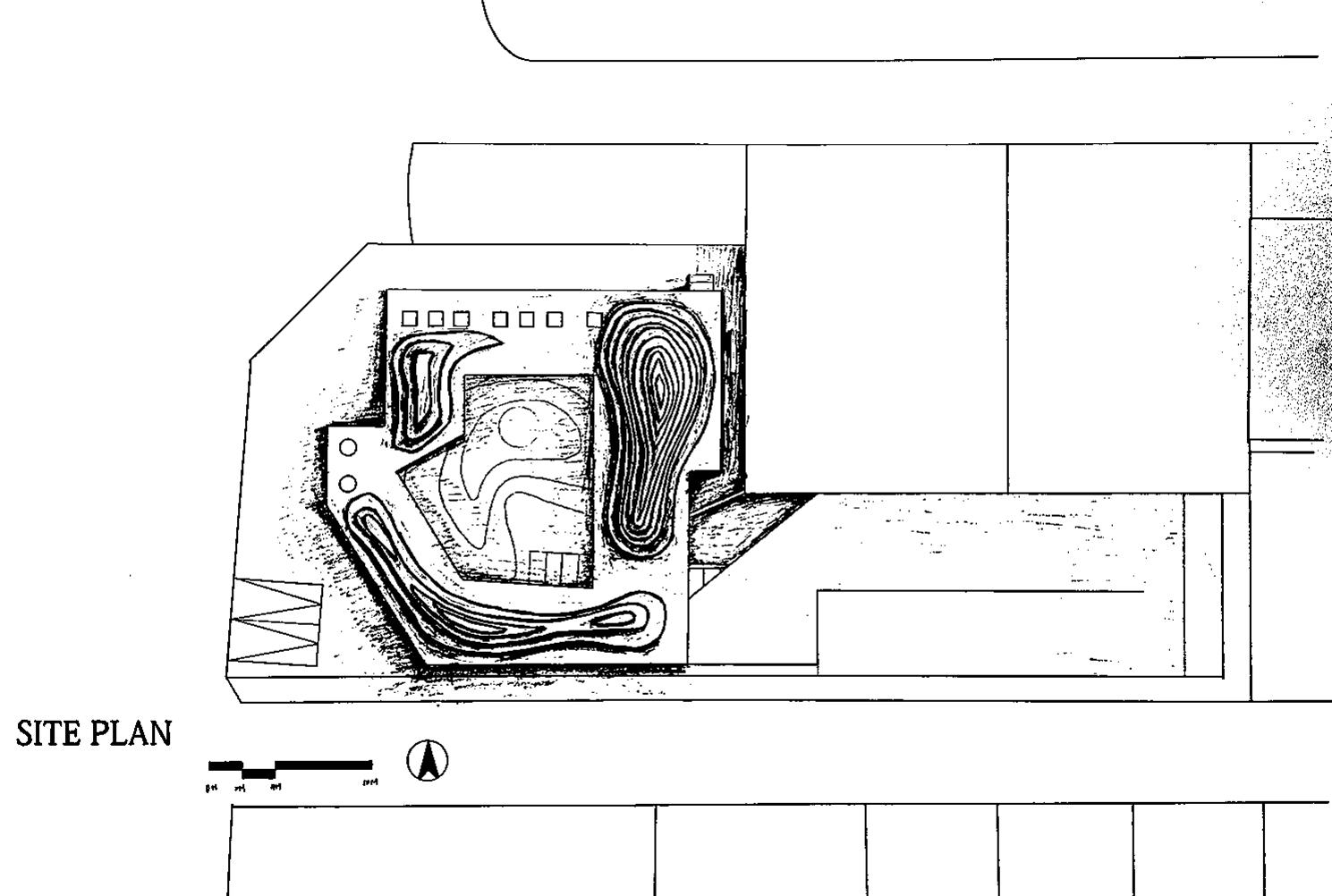

Site Plan

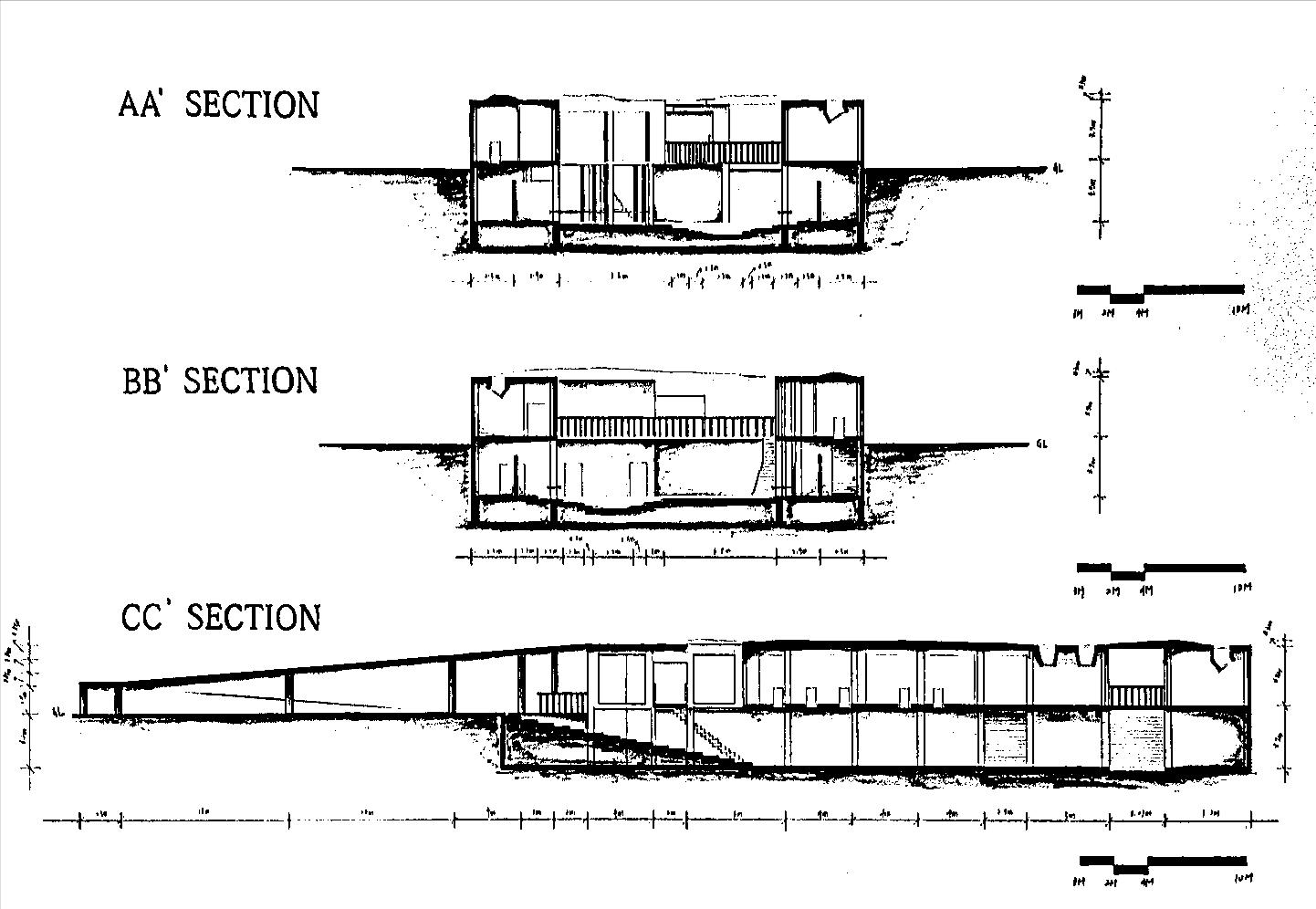

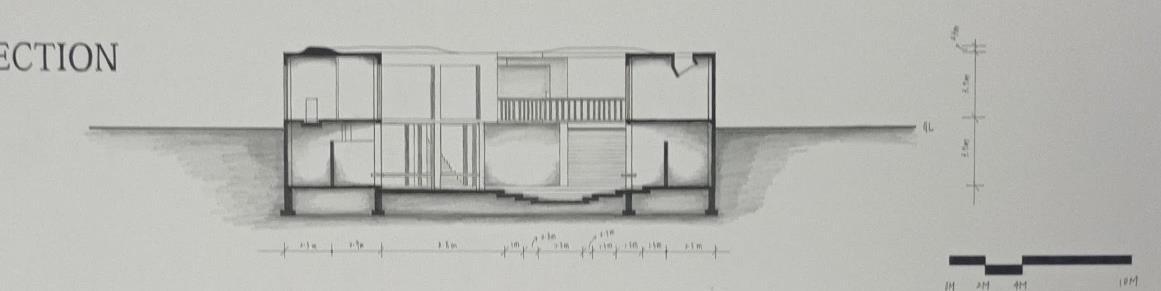

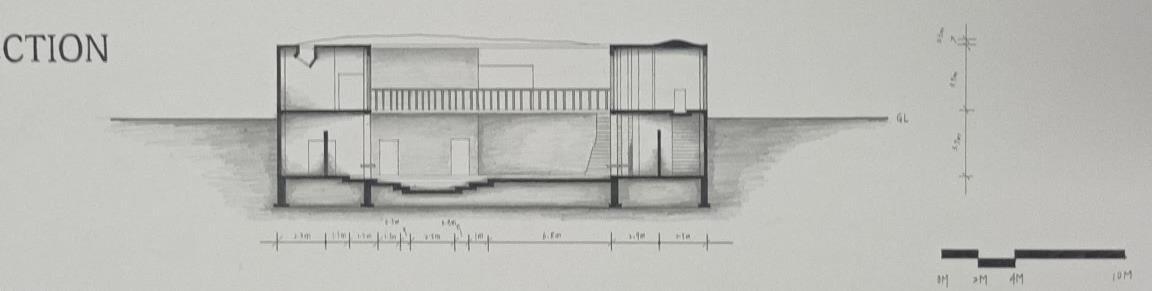

Section

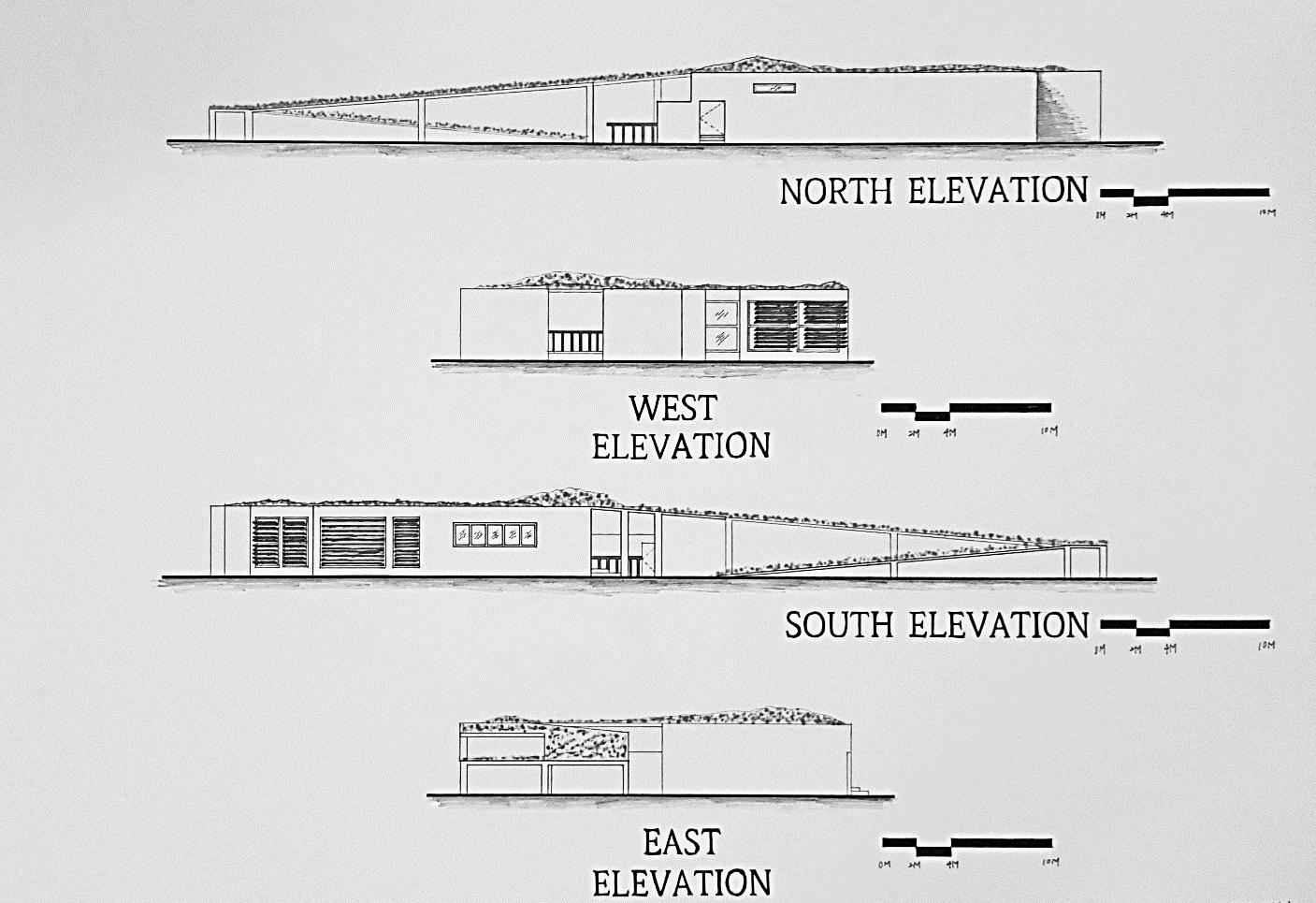

Elevation
Showroom For Design
1. 大草坡可以再狂一點，延伸至前方
2. 草坡上可以設置一點機能，不然太過無趣
3. 有點不太友善，可回顧第一週的模型，有較多的友善空間
4. 屋頂上的地形，可以再狂一點，甚至可以疊出一個丘陵
5. 配置上可以再思考的深入一點，考量商業價值
