Portfolio LÉA SEO Maste r 2 d’archi te c ture d’intérieur et des ign A LT E R N A N C E

2

Contenu

6.

21.

34.

PROJET DE FIN D’ANNÉE

PROJET D’ARCHITECTURE D’INTÉRIEUR

PROJET DESIGN

2020 6 - Hôtel Dieu Directrice de projet : Léna Riau

2017 - 2020 2017 - 2020 22 - Habitation, En angle de Rue

34 - L’art et la manière Directeur de projet : Frédéric Saulou

Directeur de projet : Bertrand Pincemin

14 - Luminaire pour hôtel de luxe

36 - Slow Food, design culinaire

Directeurs de projet : Bertrand Pincemin,

24 - Festival Mythos, la scène toupie

François Le Gall

Directeur de projet : Arnaud Poidevin

Directeur de projet : Frédéric Saulou

38 - Givaudan, le parfum d’intérieur 26 - Centre culturel, les Cartoucheries

Directeurs de projet : Bertrand Pincemin, Fran-

Directeur de projet : Arnaud Poidevin

çois Le Gall

28 - L’aéroport de Rennes

42 - Leroy Merlin, Soban

Directrice de projet : Léna Riaux

Directeurs de projet : Bertrand Pincemin, François Le Gall

3

=

ENGRAIS

LE CHAMPIGNON EN LUMIÈRE, HÔTEL DE LUXE

DÉCHETS (marbre café, plastique)

2020

Hôtel Dieu Projet de fin d’année

CHAMPIGNON !

CULTURE DE CHAMPIGNONS

BÂTIMENT

MODE

(brique)

(textile, cuir)

GASTRONOMIE

DOMAINES DU LUXE 4 6

COSMÉTIQUE

Ce projet de fin d’année a été réalisé en binôme. Notre intention a été d’explorer le sujet du champignon et de le traduire en espace pour proposer notre regard. Ce choix de concept se base sur plusieurs points : les vertus des champignons comme matériaux novateur dans le bâtiment, le bien-être et la gastronomie - des domaines touchant l’hôtellerie de luxe - et l’impact de l’espèce humaine tel des êtres propagateurs de la planète semblables aux champignons. Ce dernier point nous amène à réfléchir et repenser aux manières de faire, indispensable pour l’avenir environnemental et la contamination positive dans le cadre de l’ère Anthropocène que nous rencontrons. Il n’est pas non plus anodin que ce projet a été développé pendant la pandémie du COVID 19.

2.

1.

Hôtel de luxe

2.

Ville de Rennes

3.

Quartier Hôtel DIeu

1.

Ancien centre hospitalier, le site de l’Hôtel Dieu connaît un tournant.

Site phare dans la ville de Rennes, le promoteur Linkcity a pour projet de construire un compexe de résidence et de commerces. C’est dans cette configuration que le projet fictif d’hôtel de luxe a lieu.

3.

5 7

schéma d’intention - invittation aux sens

le couloir la journée

élévation du lobby / réception

élévation du couloir désservant les chambres 6 8

le couloir du lobby

Le choix du calepinage du sol est basé sur la volonté d’exrpimer l’irrégularité à travers le système de voronoï. Des panneaux de mycéliums permettent l’isoaltion phonique pour accueillir les visiteurs dans un endroit intime, tandis que des volumes semblent pousser des surfaces de façon aléatoire pour fournir de la lumière et inviter à pose son regard sur des détails.

Des ateliers dédiés aux champignons sont disposés dans chaque patios entre les salons, le restaurant et l’openspace. Dans l’un on y cultive et stocke les champignons en les nourrissant du marbre de café récupéré du salon et du lounge par un réseau de tuyaux. Dans l’autres ils sont nourris de plastique et sont dédiés à la gastronomie. Les champignons peuvent ensuite être utilisés comme matière première pour fabriquer des briques ou autre utilisable pour l’hötel. On y crée ainsi un cycle d’usages.

Salon

Atelier champignon

SALON

ATELIER marbre café

champignon

schéma process culture champignon

7 9

élévations du restaurant

vue du restaurant

élévations de la salle d’exposition

élévations de la salle de conférence

détail assise salle de conférence

Le concept inspiré des eucaryotes, autrement dit, des champignons, va se construire sur une analyse de leurs formes, leurs couleurs, leurs caractériqtiques de prolifération soporiphique. Il s’agit de tendre vers une contamination positive dans le mouvement de construction en masse des villes qu’on peut rencontrer de nos jours. Redonner vie par le souci du détail, un travail qualitatif et des perspectives contemplatives pour offrir une expériences sensorielle tout au long de l’hôtel. Des aspects d’autant plus primordiaux dans le domaine du luxe.

8 10

schéma d’intention - salle conférence

vu sur l’est Les assises en b

vue du jardin avec les pommiers existants.

plan du jardin - terrasse - piscine

coupe longitudinale de la cour

trade de la salle des confÊrences bambou s’implantent dans le sol.

vue de la piscine

191

plan de la chambre Entoloma (28-33m²)

vue de la chambre Entoloma

Une vingtaine de chambres sont répértoriées au rez-dechaussée. (5 Agaric, 5 Entoloma, 6 Guepinia). Toutes varient les une des autres en prenant en compte les PMR et les familles. Mais elles ont cependant toute un point commun : leurs caractères sporadiques. schéma d’intention - salle de bain

plan de la chambre Aguaric (21-23m²) 10 12

détail bain

plan de la suite Guepinia (39-80m²)

vue de la suite Guepinia -salon et cuisine-

coupes de la suite Guepinia

schéma d’intention - axe séparation d’espace

11 13

LUMINAIRE pour hôtel de LUXE 2020

12

Dans le cadre du sujet de fin d’année de Master 1, à la commande fictive par un hôtel de luxe à Rennes, ce luminaire à poser s’inspire de la famille des mycéliums, autrement dit, des champignons.

Cette lampe est née d’une intention d’exprimer l’éclosion tel la poussée d’un champignon - par sa forme - et l’irrégularité de la nature - par le travail du verre -. Le domaine du luxe permet le choix de l’artisanal, de l’aléatoire qualitative, de l’unique. C’est en quelque sorte du sur-mesure par l’alignement de l’intention conceptuel avec celle de l’hôtel.

13

Le travail formel en amont s’est axé sur ces différents aspects du champignon : propagation multiplication éclosion poussée texture -

14

Elle représente la partie supérieure d’un champignon, le mycète, c’est-à-dire la partie visible émergée de la terre. Le cordon à l’intérieur rappelle quant à lui la partie inférieure d’un champignon, le mycélium, c’est-à-dire la partie immergée par la terre qui représente les racines et tout le réseau symbiotique des plantes. A sa base, le verre rainuré s’inspire des lamelles de champignon.

disque en laiton brossé ép. 2 mm

A l’image du travail de Lino Tagliapietra, chaque pièce de verre, travaillée et soufflée, est unique en sa forme.

cache en verre opale ép. 2 mm

disque en plexiglass ép. 1mm enveloppé de ruban

ampoule G9 LED

verre soufflé

câble avec tissage à motif diamètre 6 mm

verre plein

A é

interrupteur longueur 80 mm largeur 18 mm

Coupe AA 15

Unit

Vue du dessus La lumière transperce la surface de rubans et offre un éclairage tamisé.

LUMINAIRE À POSER Hauteur : 42 cm

Luminaire à poser Hauteur : 42 cm 16

A DROITE :

Vue du dessus.

La lumière transperce la Gamme de luminaire à poser surface de rubans et offre Couleur aux choix des tiges un éclairage plus tamisé. de verre Hauteur : 32cm, 42cm, 62cm.

Sur commande.

LUMINAIRE SUSPENSION Structure et tige en laiton

luminaire suspension Implantation dans l’hôtel de luxe.

Luminaire suspension Structure et tige en laiton

17

EN ANGLE DE RUE 2018

Dans ce projet Il est question de créer une unité de vie pour une famille de 2 à 4 personnes à travers un scénario pertinant en s’inspirant d’éléments concrets et cohérents.

La parcelle concernée se trouve à l’angle de la rue George Dottin et la rue Saint Yves à Rennes. Le projet doit s’inscrire dans le gabarit imposé tout en incluant la construction atypique existante dans son entièreté.

18

ORIENTATION DU SOLEIL Hiver Printemps, automne Eté

Par sa forme, la rue peut nous renseigner sur A le passé, le présent, mais aussi la manière dont le présent s’adapte au passé. Car les rues sont une accumulation d’histoires, plus ou moins selon leurs âges et ce qu’elles ont vécu, et ainsi des bâtiments avec des géB nérations de différence coexistent. Quand deux rues se croisent en bout ou en angle, elles interagissent et créent du mouvement. Cela devient un repère, un point de rendez-vous, une place judicieuse d’activité.

PLAN D’ACTIVITES

les pièces de vie vers le sud et les pièces de nuit vers le nord.

restauration ,bar

B

point social service, magasin

C

C COUPE AA

COUPE DD

COUPE BB

COUPE EE

D

D

SAUF RIVERAIN

La rue Georges Dottin a la particularité de se trouver entre le vieux Rennes et le récent. L’habitat est conçu coexistable avec son environnement riche et complexe en s’inspirant des maisons en colombages et de l’aménagement de l’espace par un jeu de décalage, tout en utlisant des matériaux récents comme l’acier et le béton pour créer une intertemporalité dans le paysage. De plus l’étroitesse de la parcelle

A

E

E

SAUF RIVERAIN

PLAN CIRCULATION COUPE CC

piéton, cycliste automobile 19

L’objectif est de concevoir un habitat coexistable avec son environnement riche et complexe en s’inspirant des maisons en colombages et de l’aménagement de l’espace par un jeu de décalage, tout en utlisant des matériaux récents comme l’acier et le béton pour créer une intertemporalité dans le paysage.

De plus l’étroitesse de la parcelle implique une réflexion vitale sur le partage de la lumière. Ainsi la transversalité divise les pièces de vie vers le sud et les pièces de nuit vers le nord.

20

VUE DU 3E ÉTAGE

A

A

B

B

C

C

D

D

E

E

La rue Georges Dottin a cette particularité de se trouver entre le vieux Rennes et le récent. Au sud,elle débouche sur une rue droite et accessible aux automobilistes. En montant vers le nord, elle mène au passé et à ses maisons en colombage à niveaux décalés.

COUPE AA

COUPE DD

COUPE BB

COUPE EE

COUPE CC

Vue des escaliers du rdc au 1e étage

21

mythos festival

LA SCÈNE TOUPIE 2019

Le festival Mythos a été fondé sur un esprit de partage de contes et d’émotions en lien avec la musique. Le projet ici a été de concevoir une nouvelle scène en accord avec l’univers du festival : chapiteau rouge, grand abats-jours, salle miroir, un ensemble faisant penser à une ambiance de cabaret et de manège. C’est pourquoi je me suis inspirée de la toupie, et ainsi aije conçu une scène dont le mouvement accompagne les performances.

22

A l’allure certes d’une toupie, cette scène à «sensations fortes» ne tourne pas mais roule sur une semelle installée sur site. Le cône à structure métallique au schéma polygonal tourne sur un axe central dont l’extension se dessine par la présence d’un mât. L’inclinaison est minime (inférieure à 5%) et la vitesse est praticable pour assurer une sécurité. L’idée du mouvement est surtout d’accompagner le conteur.

Mât

TOUPIE (l’ensemble)

VUE DESSUS

Scène

ECHELLE 1 : 160

Cône

VUE CÔTÉ ECHELLE 1 : 160

Semelle (socle)

VUE PERSPECTIVE EN ÉCLATÉ

GAUCHE : ÉLÉVATION DROITE : COUPE ECHELLE 1 : 60

23

L’EMPREINTE mai - juin 2019

Le projet se situe dans l’Arsenal de Rennes, un site à l’époque de la guerre où les femmes fabriquaient les munitions.

Dans cet espace gorgé d’empreintes notamment par la présence de ruines, la ville de Rennes a pour projet d’aménager un espace culturel, un lieu de rencontre, une galerie, aux allures de maisons de quartier. La contrainte imposée a été de considérer une exposition pour l’architecte Tadao Ando. La notion de « entre » est ressortie très rapidement de ce site : entre passé et présent, entre les murs, entre les arbres... C’est donc tout naturellement que je me suis inspirée de Tadao Ando et sa notion du ma.

24

La notion japonaise du « ma » dont Tadao Ando fait réference au travers de son travail fait allusion à la transition vide, l’intervalle qui sépare et relie deux espaces. L’architecture conçue pour les Cartoucheries propose des intervalles et amène les visiteurs à se promener entre les murs et les espaces afin de vivres des moments poétiques.

En reconstruisant les maisonnettes jadis existants en béton blanc à l’intéireur du bâtiment, cette notion d’intervalle crée en plus un espace où extérieur et intérieur sont difficilement délimitables.

Plan 1e étage

Plan rez-de-cjhaussée

Une approche créant un environnement propice pour un espace de communication, de partage, et de jonction entre les événements culturels.

Dessin élévation avec le centre culturel

Dessin élévation sans le centre culturel

Maquette échelle 1 : 100.

25

26

L’AÉROPORT DE RENNES 2019

En pleine évolution

L’ aéroport de Rennes à pour ambition de recevoir de plus gros avions par un agrandissement des pistes. Dans ce contexte, il connaît par conséquent un réaménagement interne pour une meilleure gestion du flux humains.

27

Concept

Il est vrai qu’un espace de transfert tel un aéroport est l’occasion de mettre en valeur la région dans laquelle il est implanté.

Pour cela, mon inspiration a été puisé non loin d’ici, en Bretagne même, par ses paysages, ses côtes bretonnes, et particulièrement sa richesse en minéraux.

Le paysage des carrières, paysage de pierres a été m’a plus grande inspiration pour concevoir cet aéroport.

Par sa forme symbolique d’un trapèze, il exprime tant la dureté de la pierre que son irrégularité. La texture et le choix des matériaux s’en succèdent. Il rappelle de plus l’aile d’un avion et fait un clin d’oeil au logo de l’aéroport actuel.

Quant à la question de l’attente qui revient inévitablement dans ce type d’espace, le choix d’un dégradé en calepinage de sol permet de guider le flux et d’indiquer sensoriellement le type de mouvement (immobile, mobile).

Coupe longitudinale

28

gauche : photos de carrière bas : maquette 1 : 100.

Salle d’enregistrement

Ech 1/100e.

AVIS

B

B

plan de la cafétéria

1.

Cafeteria.

3.

Dépose-bagages.

4.

Espace attente en serpentin pour aller a l'inspection douanière.

5.

Comptoir d'accueil.

5.

Point de rencontre.

C

C

Sont disposés des monolithes qui font office d’assises tout au long des files d’attentes pour s’enregistrer. Cette disposition permet un marquage naturelle et évite d’utiliser des délimitations supplémentaires. De plus, ils offrent la possibilité de s’assoir pendant l’attente. Un aménagement rappelant un paysage de pierre.

vue des modules

L’espace cafétéria nécessite d’autant plus d’isolation phonique dans un aéroport. Pour répondre à ce besoin, un pan de mur en fibralit - bois pétrifié - dessine la carte du monde dans cet espace de temps de pause. Un espace pose-bagage a été pensé pour éviter de s’encombrer. En face, l’espace douane est agrémenté de panneau en forme d’aile d’avion pour créer une file d’attente

vue des assises

c

g

Enfants/bébés

entrée de l'inspection douanière. Ech. 1/200e

Maîte d'oeuvre :

L'Institut Supérieur des Arts Appliqués

Format :

A3

Contenu du plan :

Numéro de page :

5/ CAFETERIA-ET-ESPACE-DOUANE

Date :

Maîte d'ouvrage :

AEROPORT-RENNES

Auteur :

LEA-SEO

Titre :

REAMENAGEMENT-AEROPORT-RENNES

Echelle :

23/01/2020 1/200 1/100

vue de la cafétéria - mur en fibralit dessinant la carte du monde

29

plan de la salle d’embarquement

Maquette échelle 1 : 100.

Vue de la salle d’embarquement

30

Rendu de la salle d’embarquement

Toutes les assies en bi-matière sont identiques. Elles sont composées d’une base en papier compressé et d’une couche en mousse à différentes hauteurs.

L’intérêt ici de créer un module est de jouer avec et s’adapter aux usages pour un espace qui rencontre beaucoup de changements tel que l’aéroport.

Canapé

Assises avec dossier en Fibralit

Bureaux (x2) Salle d’embarquement

31

L’ART ET LA MANIÈRE 2017

32

La question de l’utilisation de la matière va être soulevée, plus précisemment au travers du réemploi, qui est un prétexte de création d’un luminaire unique à forte valeur ajoutée. C’est la recherche qui mènent à dépasser les percetions des matériaux. Le processus de recyclage est déterminant en matière de création.

feuillard textile

papier cuisson

Le feuillard est une bande utilisé pour le packaging d’un produit. il peut tout aussi bien permettre d’emballer des poutres métalliques qu’un carton de poissons frais. il en existe donc de plusieurs sorte : en métal, textile, prolypropylène.

Le feuillard textile réagissant à une faible chaleur, colle et ainsi permet de créer une surface par pli.

L’ampoule utilisée est une ampoule Led économe en énrergie.

collage à chaud

pli

répétition de pli

33

SLOW FOOD

DESIGN CULINAIRE 2018

Le projet présenté concerne la question du design des contenants et des contenus dans le monde culinaire. Je me suis inscrite dans le cadre de l’association à but non lucratif, le Slow Food qui prône non seulement la qualité des aliments mais aussi le partage des cultures et la découverte gastronomique. Plus concrètement, on peut imaginer qu’un designer culinaire est invité au salon du goût à Turin par Slow Food pour mettre en valeur ses produits sous une autre forme, et ainsi explorer les saveurs mais aussi le design qui entoure le monde culinaire.

5

10 2

8

48

2

34 38

RECETTES PRÉSENTÉES LORS DU RENDU : •

1

2

Orange en dés à la coriandre avec sa sauce à la carotte et jus d’orange.

• Morceau de saumon fumé à l’aneth avec sa sauce à la crème et betterave • Avocat en dés au sésame avec sa sauce au lait de coco

3

4

1

Le contenant est composé d’un compartiment où l‘aliment est maintenu par une tige, et d’un autre rempli de la sauce.

2

L’acteur retourne le contenant et engendre le processus : la sauce se verse sur l’aliment.

3

Une fois toute la sauce versée, l’acteur dévisse le couvercle du contenant.

4

L’amuse-bouche peut enfin être dégusté avec une petite pince.

Dans ce cadre, j’ai voulu créer un contenant qui permet d’expérimenter visuellement et par le mouvement de l’utilisateur qui devient alors acteur, le mélange du liquide (sauce), et du solide (aliment) avant sa dégustation. C’est pour le bien être qu’il est important de prendre le temps de manger, et cela passe notamment par la contemplation du processus. Le design que je propose le permet et donne ainsi l’impression à l’expérimentateur que le temps ralentit. Cette contemplation invite enfin à prendre le temps de déguster.

35

Air Care Le parfum d’intérieur de demain GIVAUDAN

36

2019

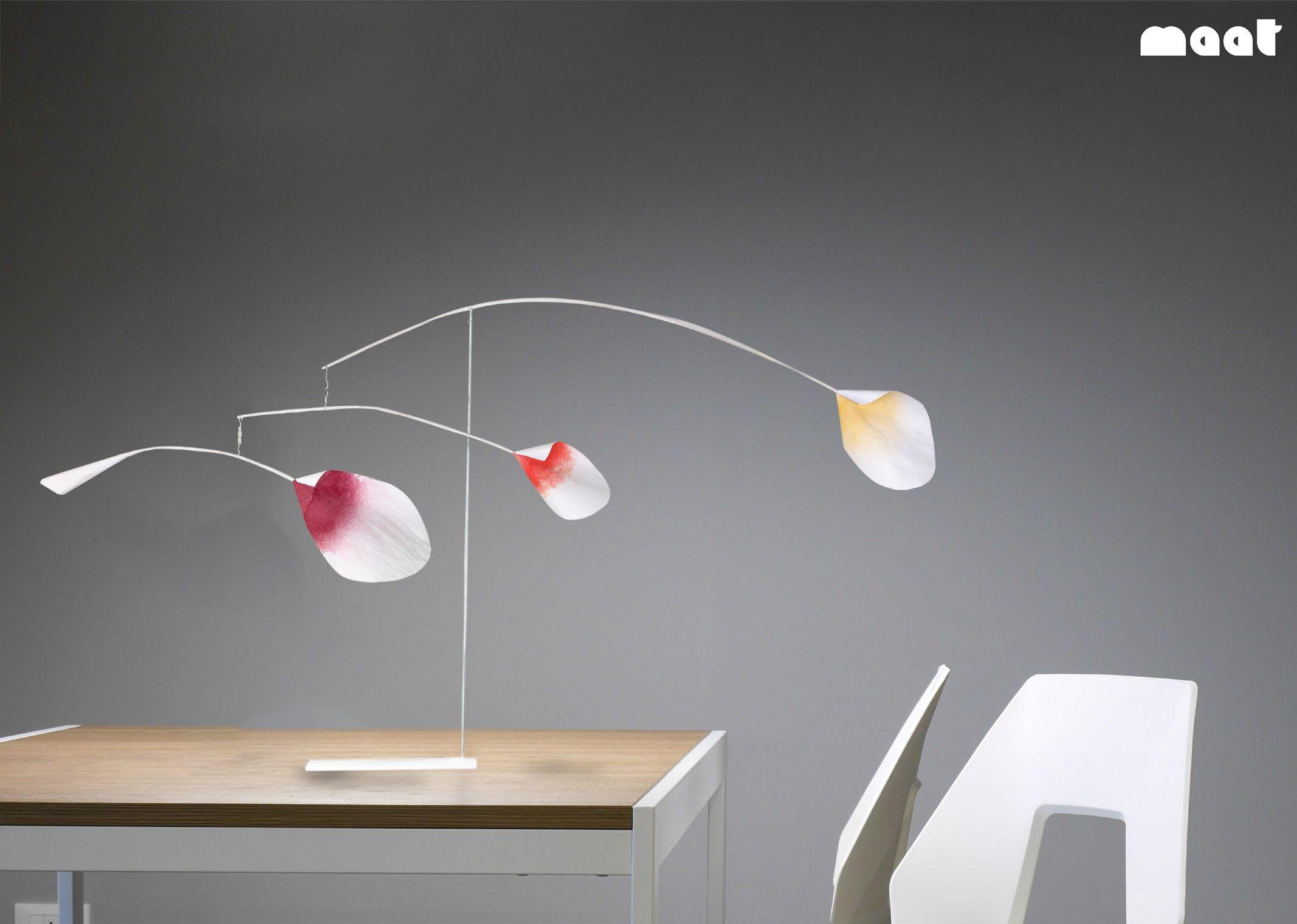

Lors de la présentation du projet face au jury Givaudan, Maat a été sélectionné premier prix Innovation parfum.

En partenariat avec Givaudan, une des plus grandes entreprise d’arômes et de parfums au monde, le projet a été de réinventer un parfum d’intérieur que ce soit le produit, le parcours client, l’espace magasin, l’expérience digitale. Le public ciblé est les Millenials. Aujourd’hui Givaudan étant un créateur et fournisseur de de senteurs, demain ils se veulent fort en proposition créative au-delà des parfums. C’est avec le travail d’étudiants en design graphique qu’ensemble, on a présenté Maat, le parfum qui se veut innovant et poétique.

37

Exemple avec le parfum Citrus Delight, qui a pour note de tête Lemon, note de cœur Woody et note de fond Lavender

Note de tête

Note de cœur

Note de fond

De même que chaque ingrédient est associé à une forme de pétale, il est associé à un motif. Le motif d’un ingrédient est utilisé sur les supports de communication (packaging, habillage du site internet, etc) traitant de cet ingrédient. Les supports traitant d’un parfum sont illustrés par un mélange des trois motifs de ses trois ingrédients. Le motif est facilement identifiable et modulable, ce qui en fait un outil graphique pertinent et déclinable.

Chaque mobile est composé de trois branches : une branche de tête, une branche de coeur, et une branche de fond, associées à la note correspondante. Au bout de chaque branche est accrochée un pétale contenant un des trois ingrédients du parfum.

Etant spécifique à la fragrance correspondante, ces dernières ont toute une forme et une couleur différente.

38

pachaking des pétales du mobile

rap tiudorp ud euqihparg étitnedi'l rengiluos tneiv renroc ecapse'L sel ,rueluoc as :tnesirétcarac el iuq stnemélé sed ruelav ne esim al ecârg étisonimul al te tnemevuom el ,essenif al ,sebruoc sel ,sédargéd .ihsaw reipap ua

L’espace corner vient souligner l’identité graphique du produit par la mise en valeur des éléments qui le caractérisent : sa couleur, les ­dégradés, les courbes, la �-�finesse, le mouvement et la• luminosité grâce au papier washi.

� =1, =

erttem ed tnettemrep reipap el rus serbmo sel tnatejorp serèimul seL silp ed liavart el elleppar ic-iulec ed essenif al te elibom el ruelav ne ed lanasitra étôc nu rengiluos ed neyom el issua tse'C .selatép sel rus .tiudorp ud noitcudorp

•

Le client est invité à découvrir chaque fragrance par l’odorat, en sentant chacune d’elle au coeur de la branche qui lui est liée. Un pictogramme correspondant à l’ingrédient de la fragrance est présent à côté de chaque branche. Des tiges senteurs sont également disponibles.

•

tiutni tse noitalucric al te serutrevuo sednarg ed esopsid noitallatsni'L .erialucric tse tnemevuom el ,tiudorp el emmoc

face settelbat xuvue a en imrdu et tcorner e ésop elibom ua ,selatép sed essap tneilc eL épxe'L .tik nos ceva ritrap te tiudorp nos resimotsuc ruop seuqirémun mrep iuq tenretni rus elatigid ecneirépxe'l siuped etèlpmoc cnod tse revuocéd al te leirosnes itlum ecapse'l à'uqsuj tpecnoc el erdnerpmoc

espace senteur des pétales 39

11

LEROY MERLIN oct - déc 2019

Concours Jeunes Talents 2020 La bienvenue Dans le cadre du concours Jeunes Talents 2020 lancé par Du Côté de Chez Vous avec Leroy Merlin, le projet s’est tourné autour de la bienvenue. En se posant la question sur ce que définit la bienvenue, sur son aspect unversel et culturel, je suis venue à m’intéresser au conte, les histoires racontées, tel un conte qui cherche en nous sa maison . Mon intention à été de raconter une histoire à travers le projet. C’est en partant de la table basse traditionnelle «soban», objet faisant référence à la bienvenue dans la culture coréenne, et en la revitalisant, que j’ai raconté la bienvenue.

40

9953541041e-mc-06-l-x-021-l-mm-5-pe-rueiretxe-emuoko-euqalpertnoc-epuocederp/stiudorp/p/3v/rf.nilrem

313331e-m-1-l-mm-52-x-51-dueon-snas-essil-erteh-nolliruot/stiudorp/p/3v/rf.nilremyorel.www//:sptth

Soban est une table basse serviable.

Quand elle se réveille, elle déploie ses pattes, s’étire et commence sa journée.

Soban est d’origine coréenne. Ses ancêtres étaient connus pour servir les repas, les thés et accompagner la lecture et l’écriture. Soban suit le pas de ses ancêtres. Mais contrairement à eux, Soban se croit plus habile de ses pattes.

400

475 225

272

SOBAN DEBOUT

25

505

SOBAN ASSIS

SOBAN RECROQUEVILLE

41

10° 1.Plaque contreplaqué okoumé ép. 5mm diamètre 400mm

Tablette

Soban est constitué d’une tablette circulaire et de trois pattes. Il suffit d’assembler les pattes 66° dans la tablette pour que Soban soit prêt à servir. Quand il est recroquevillé, ses pattes sont rangées dans la tablette. Trois points d’articulation permmettent à Soban d’être agile de ses pattes.

2. Plaque contreplaqué okoumé ép. 5mm diamètre 400mm

3. Anneaux contreplaqué okoumé ép. 5mm Diamètre 400mm

31°

Piètement debout

4. Cuisse ép. 15mm Longueur 250mm 10° 1.Plaque contreplaqué okoumé 1.Plaque contreplaqué okoumé ép. 5mm ép. 5mm diamètre 400mm diamètre 400mm 5. Bouchon cache Diamètre 4mm

Piètement

e

6. Jambe ép. 15mm 2. Plaque contreplaqué okoumé 2. Plaque contreplaqué okoumé Longueur 240mm ép. 5mm ép. 5mm diamètre 400mm diamètre 400mm

66°

7. Embout d'articulation Diamètre 15mm

8. Pied 3. Anneaux contreplaqué okoumé 3. Anneaux contreplaqué okoumé ép. 15mm ép. 5mm ép. 5mm Longueur 10mm Diamètre 400mm Diamètre 400mm

100 4. Cuisse

4. Cuisse

1

Bouchon cache cylindrique 4x4mm

PVC blanc

8

1

Tourillon lisse. diamètre 15mm

hêtre

7

3

Embout d'articulation

PVC blanc

235

235

DÉTAIL B

DÉTAIL A

6

3

Tourillon lisse biseauté. diamètre 15mm

5

6

Bouchon cache cylindrique biseauté 4x4mm

4

3

Tourillon lisse à rainures et niseautés. Diamètre 15mm

hêtre

66°

PVC blanc

48°

hêtre

48°

3

3

Anneau 225 découpé ép. 5mm

2

1

Plateau rond perforée. ép. 5mm

contreplaqué okoumé prédécoupé (1200

1

Plateau rond perforée. ép. 5mm

contreplaqué okoumé prédécoupé (1200 58° 58°

Numéro

9. Bouchon cache Diamètre 4mm

42

10° 9

1

31°

Pièt

31° Nb.

225

Désignation

L'Institut Supérieur des Arts Appliqués

Format :

100

contreplaqué okoumé prédécoupé (1200

Matériaux du plan : DÉTAIL Contenu C

A3

VUE-ÉCLATEE

24° 24°

plateau

élément élément G1G1

1515

plateau vue de face

DETAIL D.a.

44

22

Coupe du plateau

1

2020

3737

2

1818

piètement

Détail Détail E. E. Vue éclatée.

Vue éclatée.

1515

ELEMENT G1.

ELEMENT G1.

VUE BISEAU. VUE DUDU BISEAU. ECH. 1/1 ECH. 1/1

Détail E.a.

Détail E.a.

Position debout.

Position debout.

Détail E.b.

Détail E.b.

Position assis.

Position assis.

DETAIL E.a.

E.b.

DETAIL E.a. et et E.b.

ARTICULATION GENOU. ECH. 1/2 ARTICULATION DUDU GENOU. ECH. 1/2

DÉTAIL B

DETAIL D.a. - POSITION DEBOUT. ECH. 1/2

VUE PROFIL DEBOUT. ECH. 1/5

plateau vue de face

languette

languette

Coupe du plateau

languette

Element Element P2.P2.

Vue dessus.

Vue dudu dessus.

ECH. 1/1 ECH. 1/1

Element Element P1.P1.

Vue dessus.

Vue dudu dessus.

ECH. 1/1 ECH. 1/1

5

5

DET DETAI

44 Vis. ECH. 1/1 Vis. ECH. 1/1

Element Element P2.P2.

Vue côté.

Vue dede côté.

ECH. 1/1 ECH. 1/1

Element Element P1.P1.

Vue côté.

Vue dede côté.

ECH. 1/1 ECH. 1/1

DÉTAIL A

2020 DETAIL D.b.

1515

55 22

DETAIL D.b. - POSITION ASSIS. ECH. 1/2

DET DETA

élément élément P2P2

44

31° 31°

élément élément P1P1

22

2 32° 32°

1

COUPE AAE COUPE AA.

Détail Détail F. F. Vue éclatée.

Vue éclatée.

Détail F.b.

Détail F.b.

Position assis.

Position assis.

Détail F.a.

Détail F.a.

Position debout.

Position debout.

VUE PROFIL ASSIS. ECH. 1/5

DETAIL F.a.

F.b.

DETAIL F.a. et et F.b.

ARTICULATION PIED. ECH. 1/2 ARTICULATION DUDU PIED. ECH. 1/2

ELEMENTS PIED. ELEMENTS P1P1 ETET P2P2 DUDU PIED. ECH. 1/1 ECH. 1/1

VUE PROF VUE PROFIL

DÉTAIL C

L'Institut Supérieur des Arts Appliqués

Unités :

MILLIMETRE

Format :

A3

L'Institut L'Institut Supérieur des Arts Supérieur des Arts Numéro de page : Appliqués Appliqués 4/5

Contenu du plan :

ARTICULATION-DE-LA-HANCHE

Auteur :

LEA-SEO

Titre :

TABLE-SOBAN

Date :

Unités 20/01/2020 Unités : : MILLIMETRE MILLIMETRE

Format Format : :

A3A3

Contenu plan Contenu dudu plan : :

ARTICULATION-GENOU ARTICULATION-GENOU-E

Auteur Auteur : :

LEA-SEO LEA-SEO

Titre Titre : :

TABLE-SOBAN TABLE-SOBAN

Echelle :

1/5

1/2

1/1

43

SOBA

SOBAN ENDORMI.

SOBAN VE SOBAN DEBOUT. SOBAN ASSIS. SOBAN DEBOUT. SOBAN ENDORMI.

SOBAN VEXE.

SOBAN VEXE.

SOBAN ASSIS.

SOBAN ASSIS. SOBAN DEBOUT.

SOBAN ENDORMI.

44

SOBAN VEXE.

45

LÉA SEO

https://www. l i nke di n.co m/i n/l e a-se o -3a745018 6

https://i ssuu.co m/l e ase o s
