CHEMIE-PRÄSENTATIONS-SYSTEM
FÜR STATIVFREIE UND FLEXIBLE DEMONSTRATIONSVERSUCHE
EXPERIMENTIEREN MIT ÜBERSICHT
DAS CHEMIE-PRÄSENTATIONS-SYSTEM

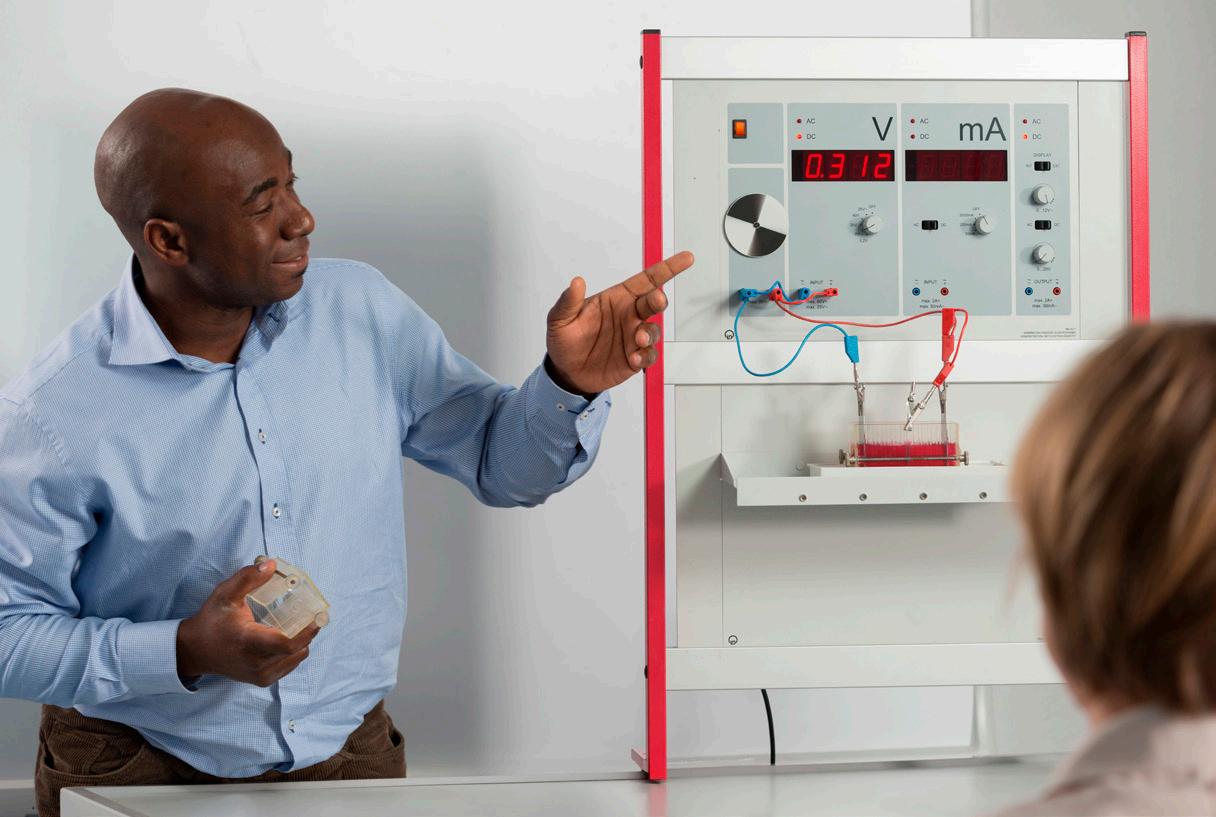

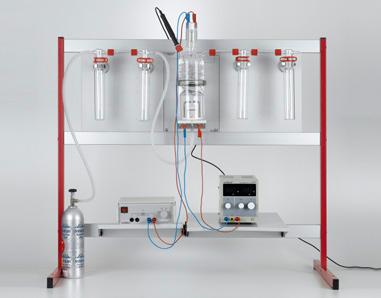

Das Demogerät Elektrochemie CPS ist ideal für Demonstrationsversuche, da die Experimente auch in den hinteren Reihen gut sichtbar sind.
VORTEILE AUF EINEN BLICK
schneller Aufbau eigener Apparaturen durch definierte Abstände einfaches Korrigieren mit magnetischen Haltern klare Versuchsaufbauten vor einfarbigem Hintergrund kein störendes Stativmaterial
Glasverbinder mit Silikondichtungen ersetzen Schläuche vorgefertigte Module für komplexe Versuchsaufbauten
Spezialgeräte für alle Bereiche der Chemie

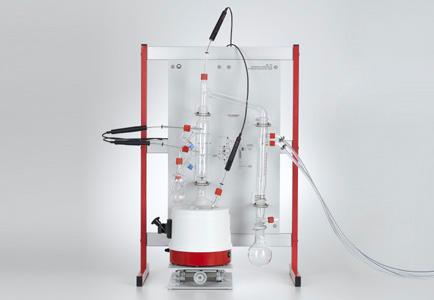

Statt herkömmlichem Stativmaterial: verschiedene Module im Rahmen eingehängt

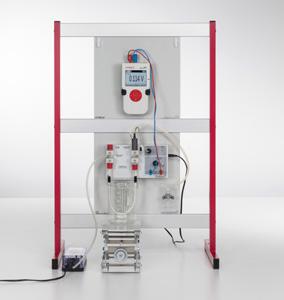

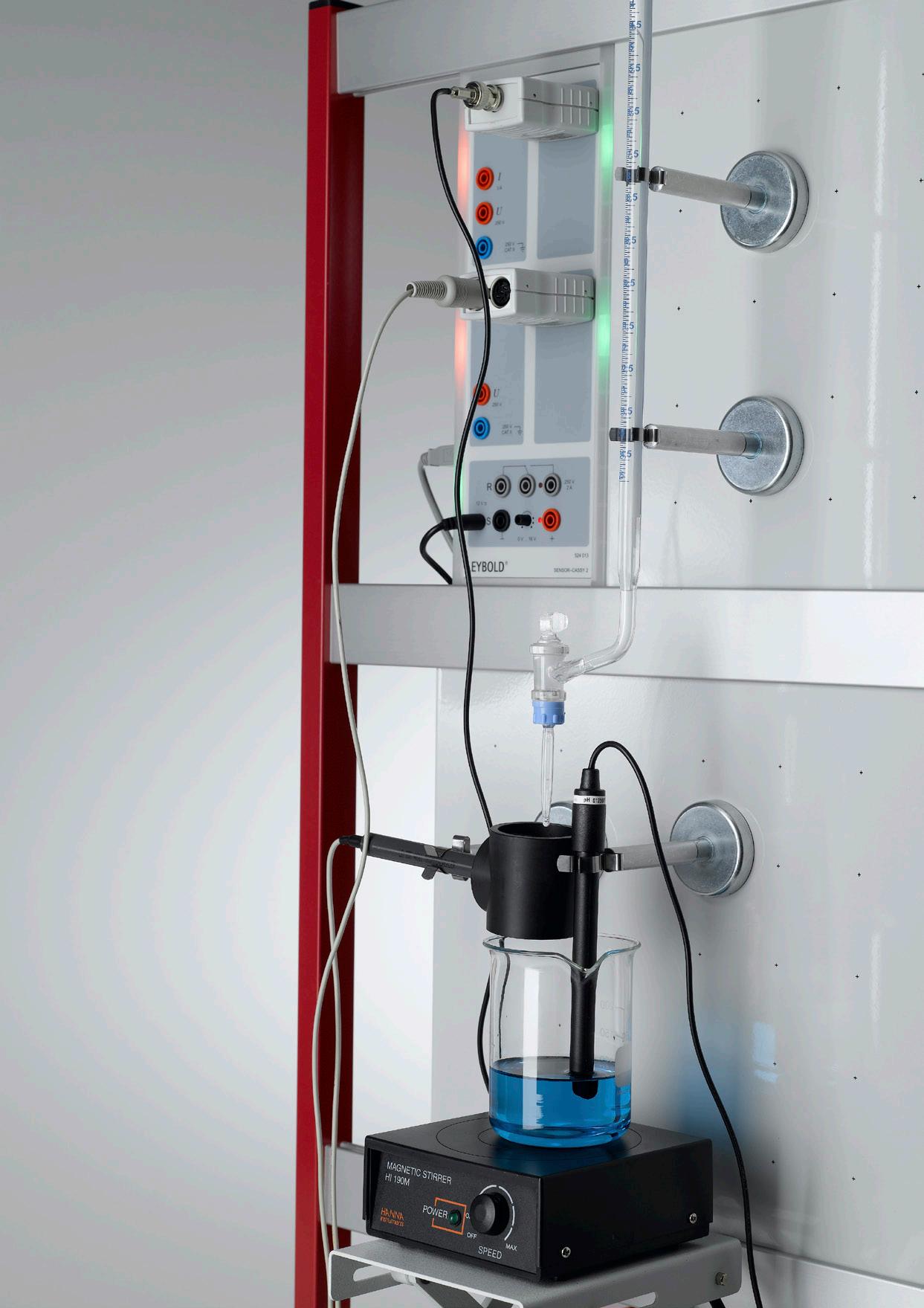

Auch das Sensor-CASSY lässt sich in den Rahmen hängen
Gute Fernwirkung durch einfarbigen Hintergrund

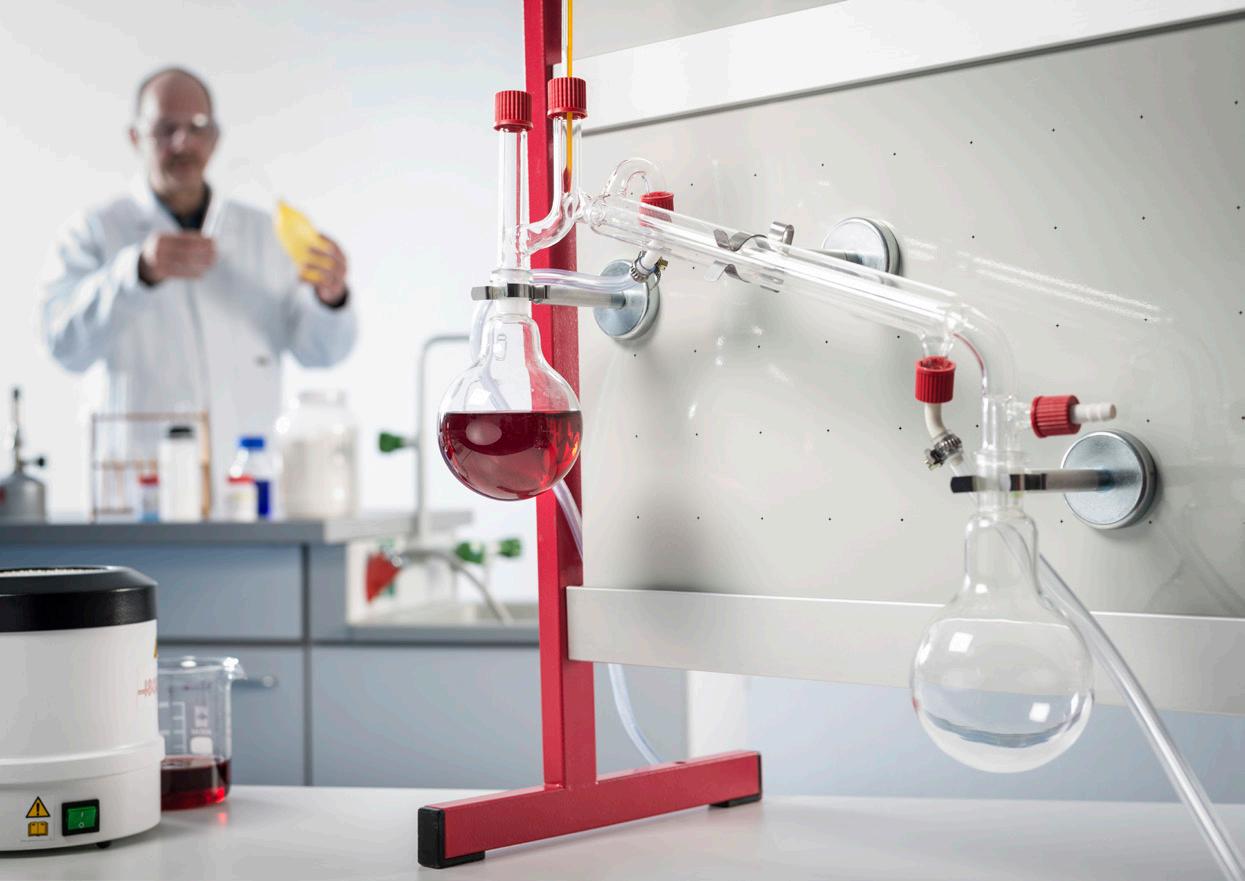

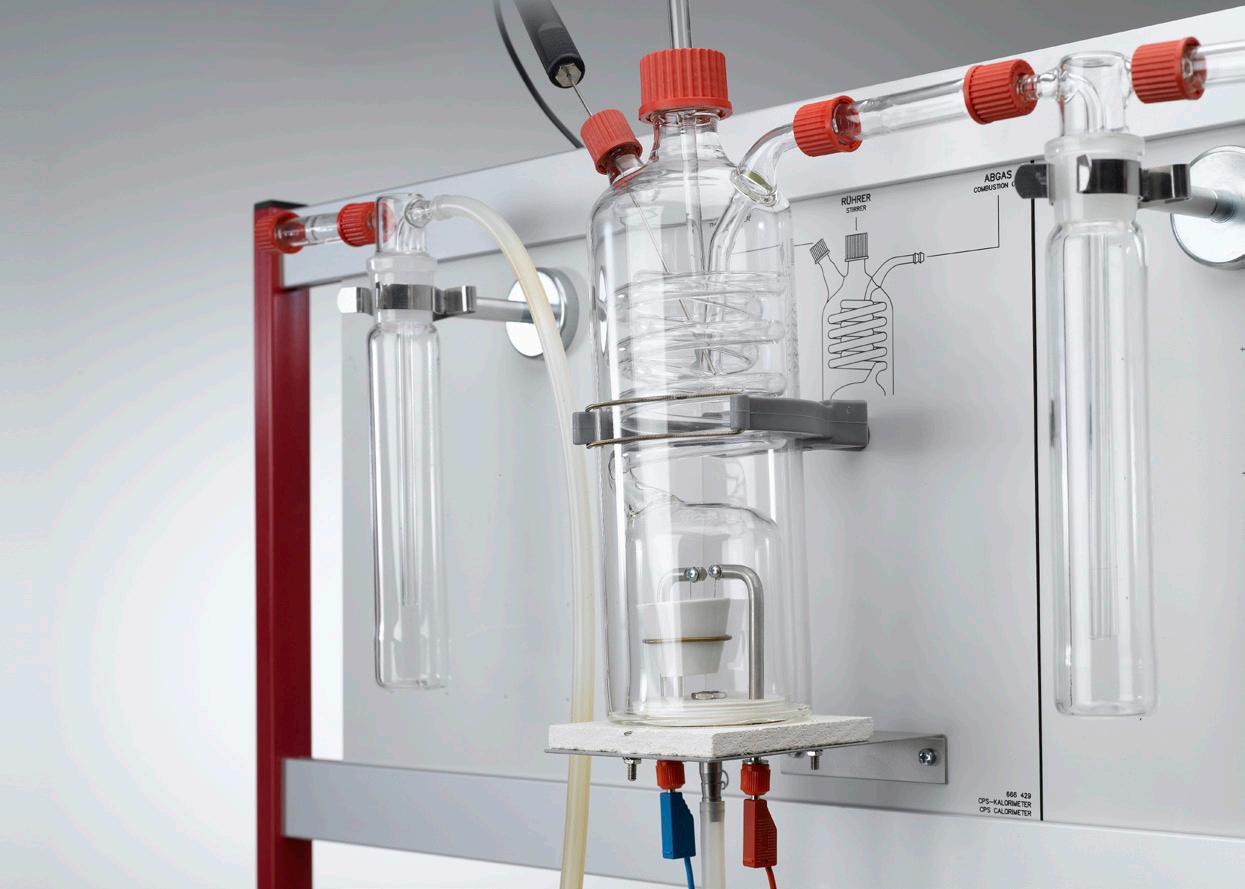

Glasgeräte sind mit magnetischen Haltern an den Platten fixiert

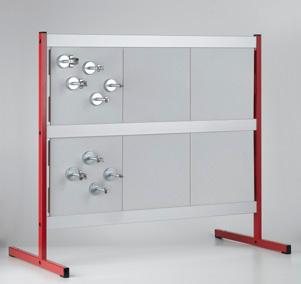

Magnetische Halter ermöglichen den Aufbau individueller Apparaturen auf den Hafttafeln
Hafttafel auch mit Whiteboard-Markern beschriftbar und ersetzt somit das Tafelbild

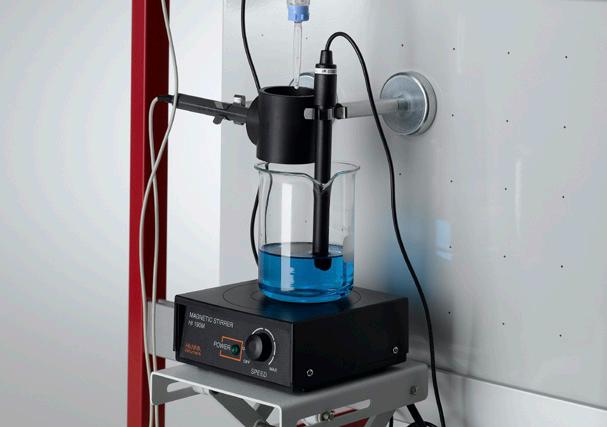

Mit herkömmlichen Laborgeräten zu kombinieren
ZEIT SPAREN BEI DER VORBEREITUNG
MIT CPSflex
SCHNELLER AUFBAU
EIGENER APPARATUREN

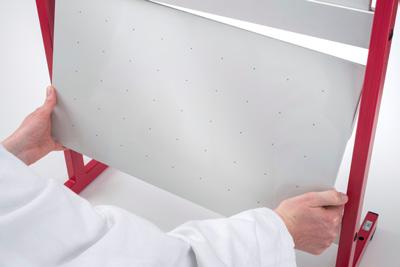

Magnet-Hafttafel in den CPS-Rahmen einsetzen.
Glasgeräte in die Federklemmen der Halter führen.
Glasverbindungen zusammenstecken und GL-Verschraubungen schließen.
HALTERGRÖSSE UND ABSTAND SIND
SO GESTALTET, DASS DER VERSUCHSAUFBAU AUTOMATISCH IN EINER
EBENE ANGEORDNET IST.

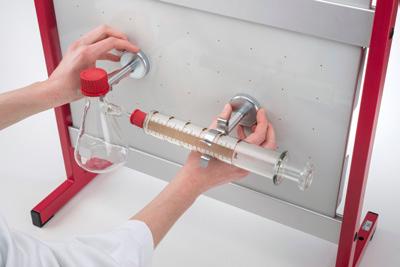

Magnetische Halter auf die Platte setzen.

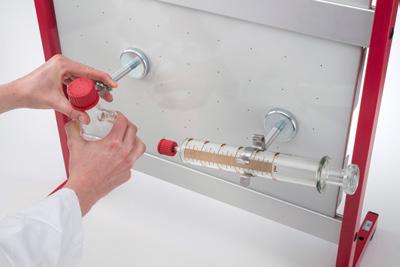

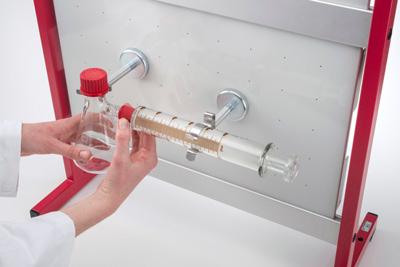

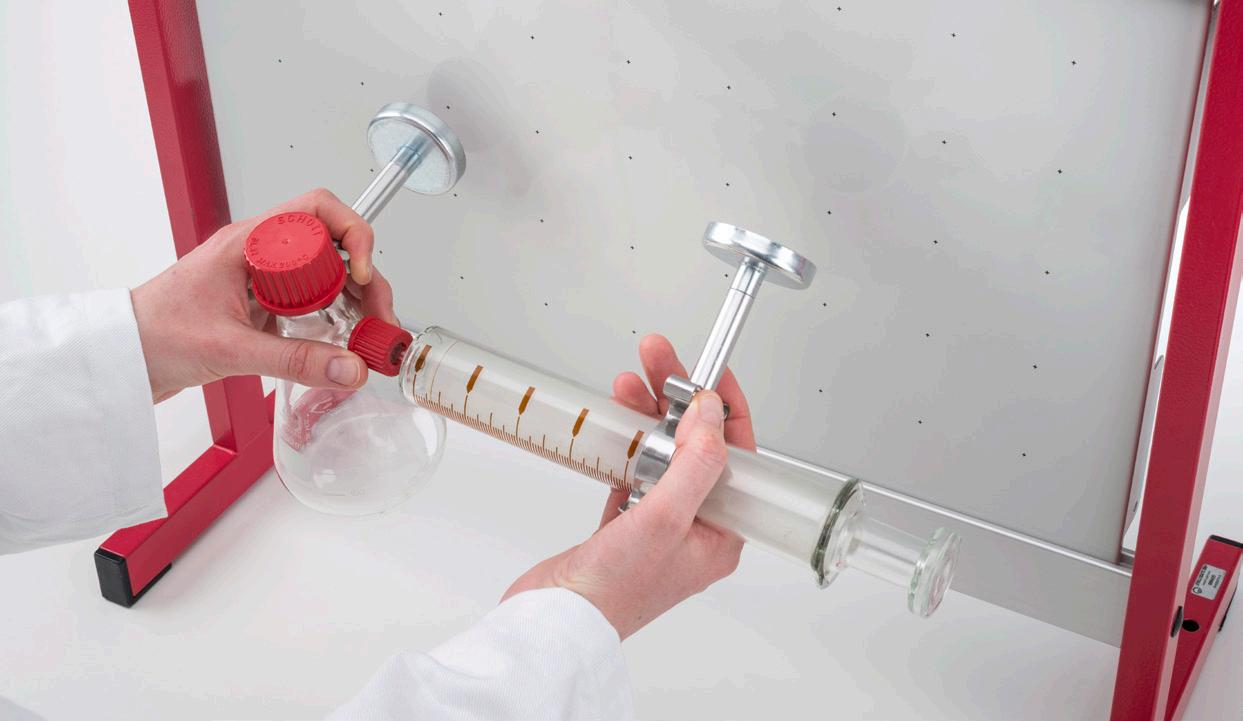

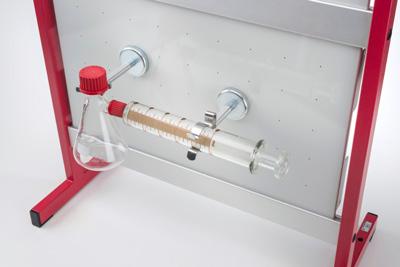

Glasgeräte mit den magnetischen Haltern justieren.

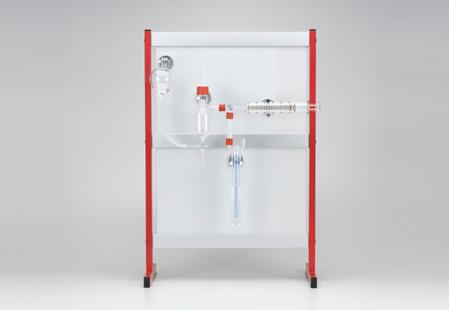

Der Versuch kann beginnen.
Im LD DIDACTIC YouTube-Kanal finden Sie ein Video zum Experimentieren mit dem Chemie-Präsentations-System.
Zum Abbau wird die gesamte Apparatur abgenommen. Dafür die Magnete kippen. Alternativ erst die Glasgeräte und dann die Halter abnehmen.
MAGNETISCHE HALTER
Für den Aufbau der Apparaturen stehen fünf verschiedene Größen von magnetischen Haltern zur Verfügung. Damit können Glasgeräte von 9 mm bis 32 mm Durchmesser fixiert werden. Jeder Magnet hält ca. 0,6 kg - genug für die meisten Anwendungen. Größere Geräte werden in eigenen CPS-Modulen befestigt (siehe Seiten 8 bis 13).
Glasrohr, Schläuche
Schliff NS14
EINFACHES KORRIGIEREN MIT MAGNETISCHEN HALTERN
magnetisch, Gr. 1, ∅ 9...11 mm
Verschraubung GL14 Verschraubung GL18 11...14 mm 666 4662 Halter, magnetisch, Gr. 2, ∅ 11...14 mm
Schliff NS19
Verschraubung GL25 18...22 mm 666 4663
Schliff NS29
Verschraubung GL32
magnetisch, Gr. 3, ∅ 18...22 mm
Chromatographiesäule 27...29 mm 666 4664 Halter, magnetisch, Gr. 4, ∅ 27...29 mm
Verschraubung GL45 Kolbenprober 30...32 mm 666 4665
Halter, magnetisch, Gr. 5, ∅ 30...32 mm
Sie fixieren ...
Sie benötigen ...
INDIVIDUELL UND FLEXIBEL
MODULARES SYSTEM

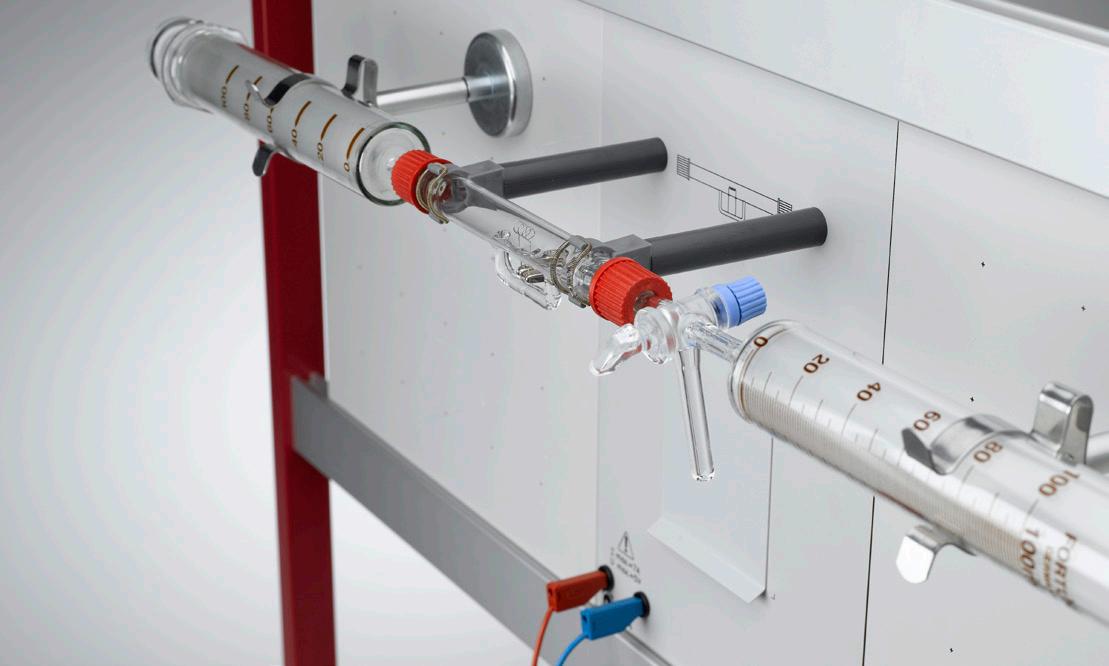

Versuchsaufbauten ohne Schläuche
Glasverbinder ermöglichen gasdichte Verbindungen zwischen Glasgeräten
Einfacher Aufund Abbau durch GL-Verschraubungen

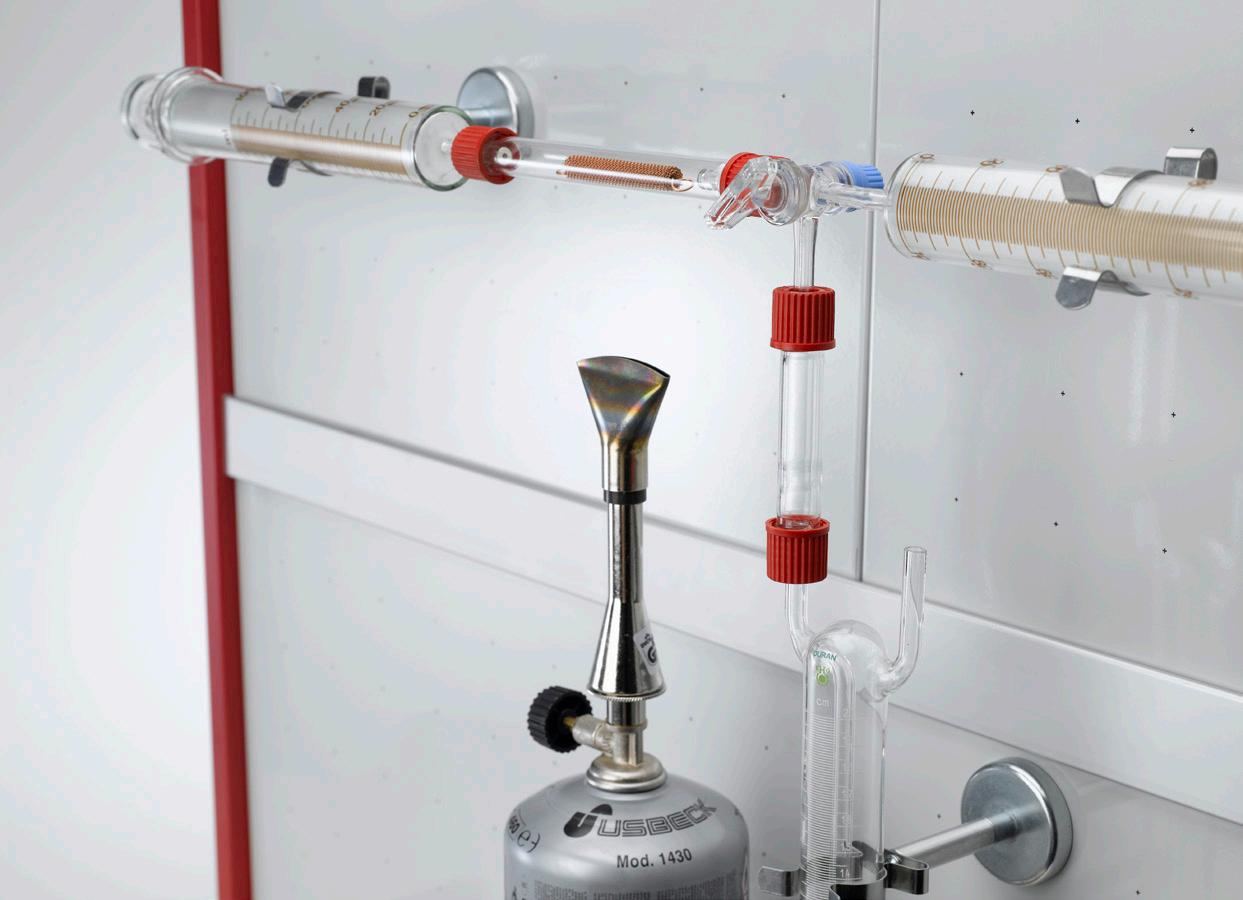

GLASVERBINDER MIT SILIKONDICHTUNGEN ERSETZEN SCHLÄUCHE
Zuschrauben = Glasgeräte sind fixiert, gasdichte Verbindung
Aufschrauben = Glasgeräte können entfernt werden
CPS-RAHMEN
MAGNET-HAFTTAFELN

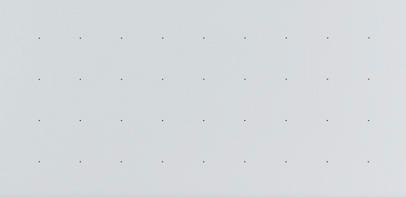

Ferromagnetische Platte, lackiert mit Kreuzraster-Aufdruck.
nehmen beliebige Experimentierplatten auf passen in jeden Abzug:
56 cm breit für schmale Versuche (C50) 97 cm breit für breite Versuche (C100)
Profilrahmen C50, zweizeilig, für CPS 666 425
Profilrahmen C100, dreizeilig, für CPS 666 426
Profilrahmen C100, zweizeilig, für CPS 666 428
Kann mit wasserlöslichen Stiften (Whiteboard-Markern) beschrieben werden.
Magnet-Hafttafel CPS, 500 mm
4659
Magnet-Hafttafel CPS, 300 mm 666 4660
MAGNETISCHE HALTER
4660
Federklemmen mit definierten Abständen an Haftmagneten befestigt. Zum Aufbau chemischer Apparaturen auf der Magnet-Hafttafel.
GLASVERBINDER
Zur Verbindung der Glasgeräte; drei verschiedene Formen erhältlich.
Glasverbinder, gewinkelt 667 293
Glasverbinder, 2 x GL 18 667 312
Glasverbinder, 1 x GL 18, 1 x Olive 667 313
Halter, magnetisch, Gr. 1, 9...11 mm
4661 Halter, magnetisch, Gr. 2, 11...14 mm
Halter, magnetisch, Gr. 3, 18...22 mm
Halter, magnetisch, Gr. 4, 27...29 mm
Halter, magnetisch, Gr. 5, 30...32 mm
4662
4663
4664
Inhalt: Magnet-Hafttafeln und passende magnetische Halter im Rahmen.
CPSflex STARTER-PAKETE

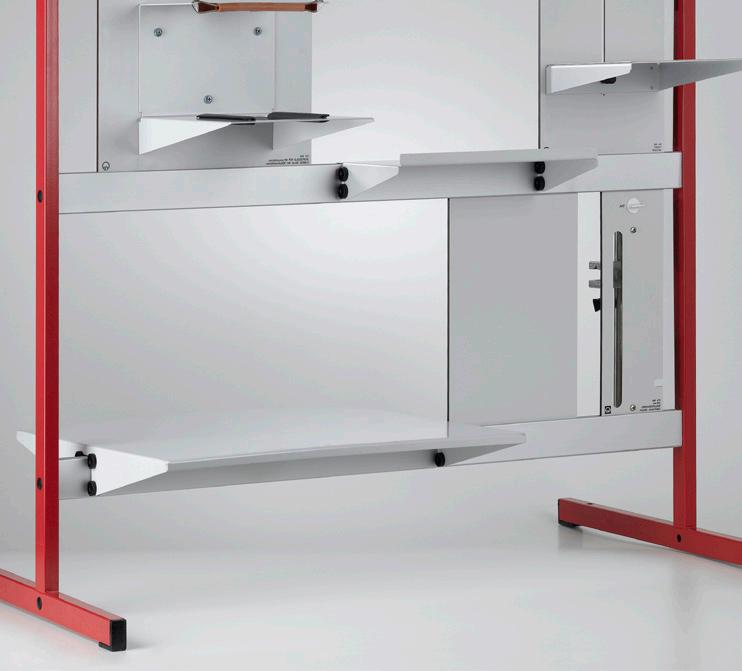

Auf die Geräteplattformen können große und schwere Geräte, wie z.B. Messinstrumente oder Netzgeräte, platziert werden.
2.
1.
KEIN STÖRENDES
STATIVMATERIAL
SIE HABEN GLASGERÄTE, DIE NICHT IN DIE MAGNETISCHEN HALTER PASSEN?
MIT DEN UNIVERSALHALTE-CPS-MODULEN KÖNNEN AUCH DIESE VERWENDET WERDEN.
KOMPLEXE CPS-MODULE
DIREKT FIXIERT FÜR SICHEREN HALT
Zeichnung als Aufbauhilfe und „Tafelbild“
Schwere Geräte werden festgeschraubt
Sicherheit geht vorgroße Glasgeräte werden vorgefertigt geliefert.
VORGEFERTIGTE MODULE FÜR KOMPLEXE VERSUCHSAUFBAUTEN
Mess- und Netzgeräte - unauffällige Integration in die Apparatur schwere Geräte - sicherer Versuchsaufbau
INS DESIGN INTEGRIERT

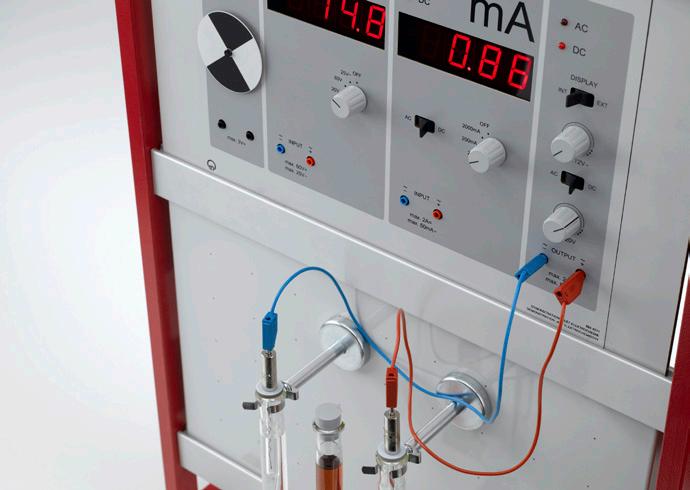

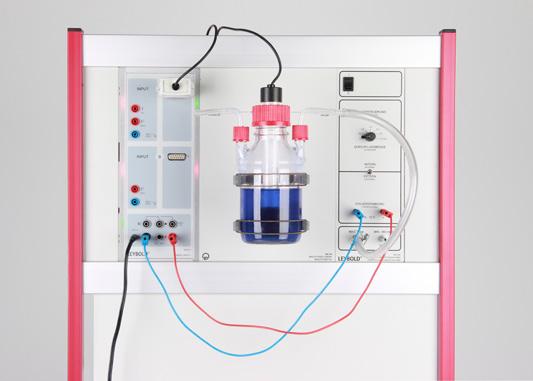

Komplexe Geräte werden vormontiert und verkabelt. Elektro-, Mess- und Netzgeräte können in die CPS-Rahmen eingehängt werden.
Belüftungspumpe,
Sensor-CASSY 2 CASSY-Display
VORGEFERTIGTE CPS-MODULE
Woulff'sche Flasche mit Manometer, CPS 666 438

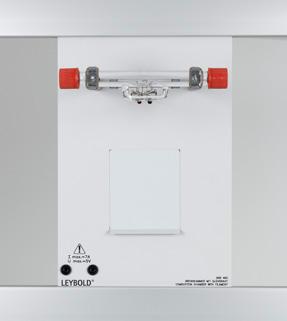

Brennkammer mit Glühdraht, CPS 666 460
Belüftungspumpe, steuerbar, CPS 666 482
Sensor-CASSY 2 524 013 CASSY-Display 524 020USB
Woulff‘sche Flasche mit Manometer, CPS
Brennkammer mit Glühdraht, CPS
steuerbar, CPS
SPEZIALGERÄTE
CPS-MODULE FÜR ALLE BEREICHE DER CHEMIE
Katalog-Nr.
Beschreibung
Anorganische Chemie Organische Chemie Analytische Chemie Physikalische Chemie Technische Chemie Biochemie Beispiel- versuche
666 445 Extraktionsapparat nach Soxhlet, CPS x x
666 446

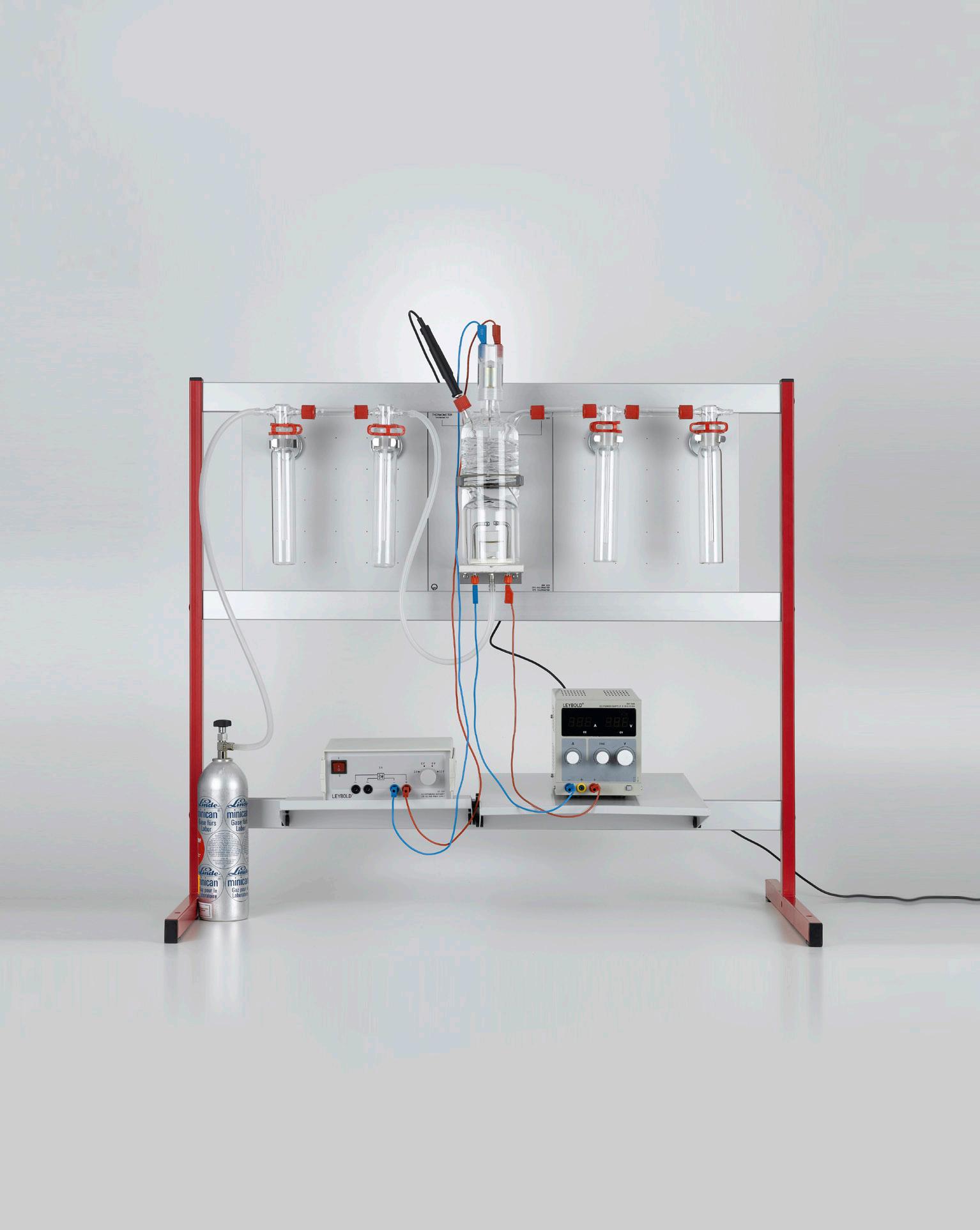

Elektrolyseapparat, CPS x x
666 447 Erdöldestillation, Glockenbodenkolonne, CPS x x x
666 429 Kalorimeter, CPS x x x x
666 439 Brennkammer Wassersynthese, CPS x x x
666 410 Bioreaktor, Grundaufbau, CPS x
666 413 Dosiereinrichtung zum Bioreaktor, CPS x
664 4071 Demogerät Elektrochemie, CPS x x x
665 580 mit
665 588
Gaschromatograph LD1 mit Grundplatte, CPS x x x
666 4812 PEM-Brennstoffzellen-Stack, CPS x x
666 4795 HydroStik PRO, CPS x x x x
666 4794 Blasenzähler, CPS x x x x
666 4831 Elektrische Verbraucher, CPS x x
• Extraktion von Farbstoffen
• Elektrolytische Wasserzersetzung
• Bestimmung der Faraday-Konstante
• Erdöldestillation
• Bestimmung von Verbrennungsenthalpien und Brennwerten
• Quantitative Synthese von Wasser
• Fermentationsexperimente im Batch-Verfahren
• Fermentationsexperimente im Batch-Verfahren
• Leitfähigkeit von Stoffen
• Spannungsreihe der Metalle
• Galvanische Elemente
• Korrosion und Korrosionsschutz
• Gaschromatografische Untersuchungen
• Untersuchungen am Brennstoffzellen-Stack
• Brennstoffzellen-Stack
• Haber-Bosch-Verfahren
• Molmassenbestimmung
• Untersuchungen am Brennstoffzellen-Stack
• Untersuchungen am Brennstoffzellen-Stack
Versuchs-Nr. im Versuche- katalog Chemie
C1.3.1.1_p
C2.3.2.1
C2.3.1.1
C1.5.3.3
C4.4.1.2
C4.4.4.1
C4.4.6.1
C3.2.1.1
C3.2.1.2
C4.4.7.1
C4.4.7.2
C4.4.7.1
C5.1.1.2
C1.1.1.1
C4.4.7.1
C4.4.7.2
C4.4.7.1
C4.4.7.2
IN ALLEN TEILGEBIETEN DER CHEMIE
Oxidationsreaktionen, z.B. Versuch C2.2.2.2
DIESE UND VIELE WEITERE SPANNENDE EXPERIMENTE
Das LEYBOLD-Portfolio umfasst mehr als 100 Versuche für die Sek II und Universität. Die zusammengestellten Versuche decken alle zentralen Themenbereiche der Chemieausbildung ab.
Darüber hinaus bieten wir spezialisierte Systeme für Brennstoffzellen-Technologie, Elektrochemie und Spektrometrie, mit denen sich moderne Fragestellungen praxisnah untersuchen lassen.
Weitere Informationen zu unseren Chemieexperimenten finden Sie hier: WWW.LEYBOLD-SHOP.DE
Technische Chemie, z.B. Versuch C5.1.1.2
EXPERIMENTE MIT WASSERSTOFF
SO EINFACH WIE NIE ZUVOR

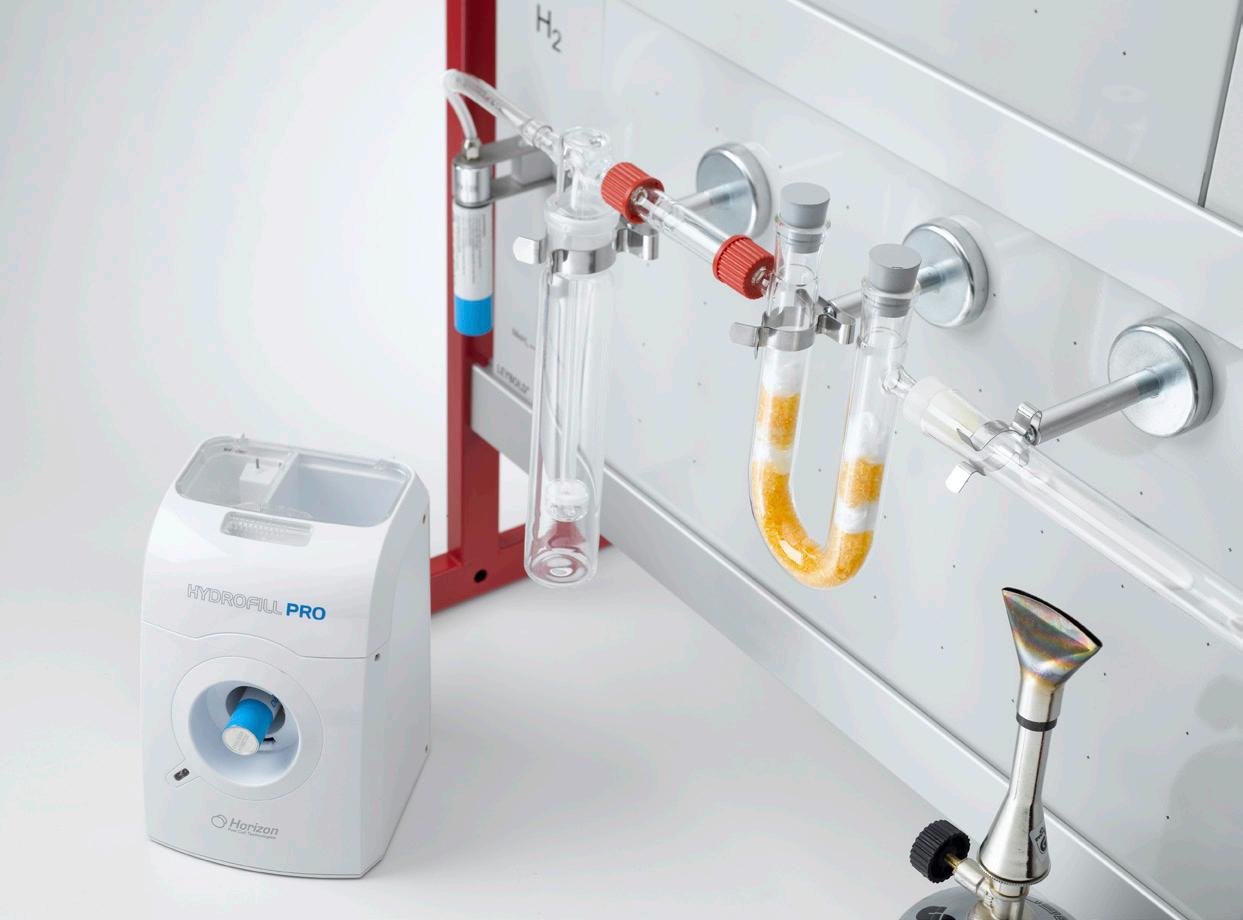

Mit dem Hydrofill PRO Wasserstoff für Experimente herstellen.
Im LD DIDACTIC YouTube-Kanal zeigen wir Ihnen, wie einfach die H2-Herstellung mit dem Hydrofill PRO ist.
PRODUZIEREN SIE IHREN
H2-BEDARF EINFACH UND PLATZSPAREND AUS DER STECKDOSE!
AUFLADEN – SO EINFACH
WIE BEIM HANDY:
1. In die Ladestation Hydrofill PRO einsetzen
2. 4 bis 6 Stunden mit Wasserstoff laden
3. Wasserstoff für Experimente verwenden.
Hydrofill PRO HydroStik PRO
5 l H2 =
H2-Ladevorgang: Hydrofill PRO belädt den eingeschraubten HydroStik PRO.

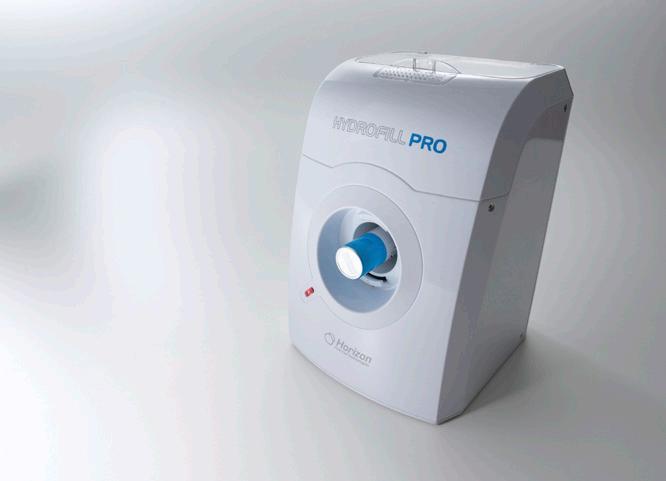

Hydrofill PRO
Der Hydrofill PRO liefert Wasserstoff durch Elektrolyse aus destilliertem Wasser. Benötigt wird nur eine Steckdose. Der Wasserstoff wird direkt im HydroStik PRO als Metallhydrid gespeichert. So kann ohne die Verwendung von Gasflaschen mit Wasserstoff experimentiert werden, z.B. für Versuche mit Brennstoffzellen.
WASSERSTOFF-TECHNOLOGIE
IN DER DEMONSTRATION
PEM-Brennstoffzellen-Stack aus vier einzelnen Zellen, die schnell in Reihe oder parallel geschaltet werden können
Übersichtlich und aus der Entfernung gut sichtbar: Ideal geeignet für die Demonstration oder Projektarbeit
In Kombination mit dem Modul elektrische Verbraucher: Einfache Aufnahme von Kennlinien und Messung von Wirkungsgraden
Wasserstoff aus dem HydroStik PRO, keine Gasflasche nötig
HydroStik PRO, CPS
Blasenzähler, CPS
PEM-Brennstoffzellen-Stack, CPS
Elektrische Verbraucher, CPS
Hydrofill PRO

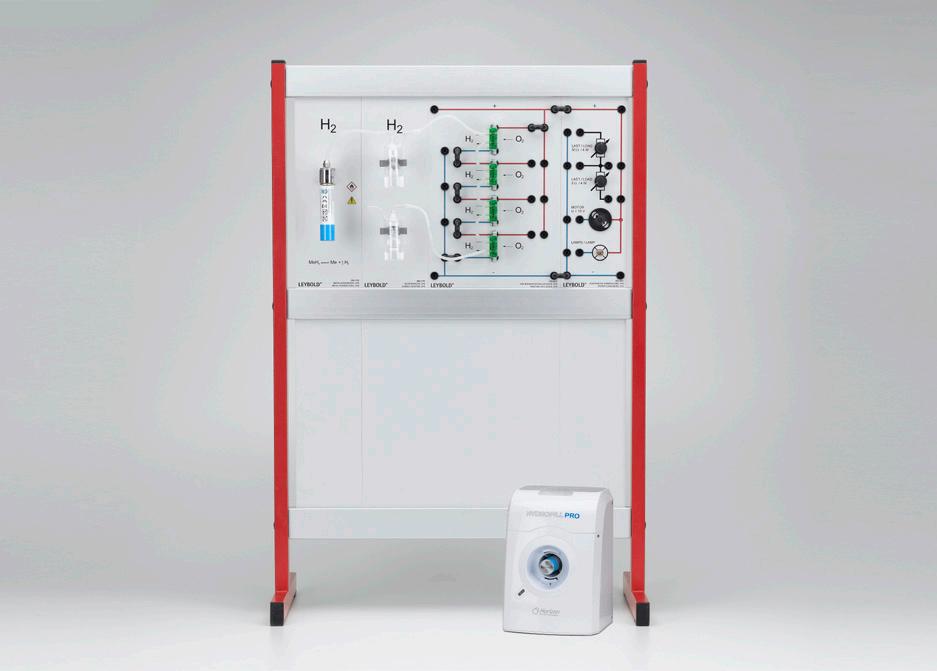

Versuchsaufbau (C4.4.7.1) zur Untersuchung von PEM-Brennstoffzellen aus dem Versuchekatalog Chemie.
