INTRODUCCIÓN A LA GEOMETRÍA DESCRIPTIVA
SISTEMA DIÉDRICO REPRESENTACIÓN DE UN PUNTO EN SISTEMA DIEDRICO EUROPEO Vista Tridimensional
Abatimiento
Vista de Frente- Bidimensional
ir or
. P.V
pe u S
a’
Plano vertical
A
a’ r
rio e st
P.H
o .P
a
LT
. P.H
r
rio e nt
A
LT
P.V . In
fer
ior
a

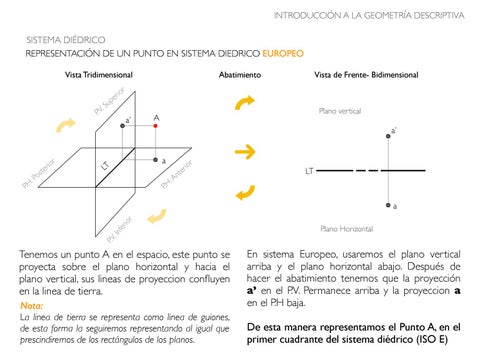

Tenemos un punto A en el espacio, este punto se proyecta sobre el plano horizontal y hacia el plano vertical, sus lineas de proyeccion confluyen en la linea de tierra. Nota: La linea de tierra se representa como linea de guiones, de esta forma la seguiremos representando al igual que prescindiremos de los rectángulos de los planos.
P.lano Horizontal
En sistema Europeo, usaremos el plano vertical arriba y el plano horizontal abajo. Después de hacer el abatimiento tenemos que la proyección a’ en el P.V. Permanece arriba y la proyeccion a en el P.H baja. De esta manera representamos el Punto A, en el primer cuadrante del sistema diédrico (ISO E)
