BS Rollen Katalog 2025 by ks-gruppen

WE ARE MOVING EVERYTHING

ANVENDELSESOMRÅDER

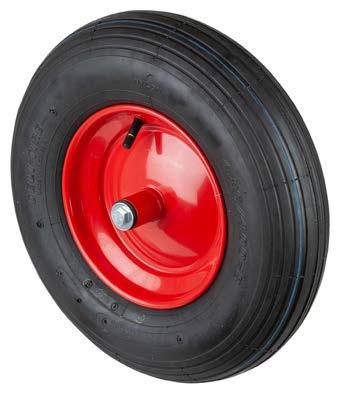

• Trillebøre

• Sækkevogne

• Pallevogne

• Transportvogne

• Brandslukker

• Svejseudstyr

• Industriel støvsuger

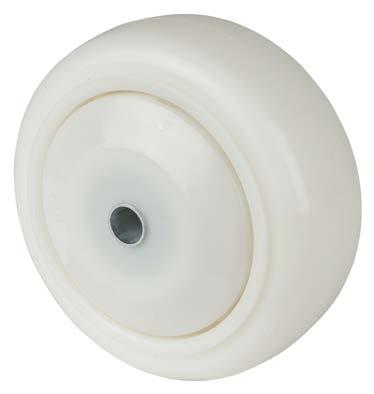

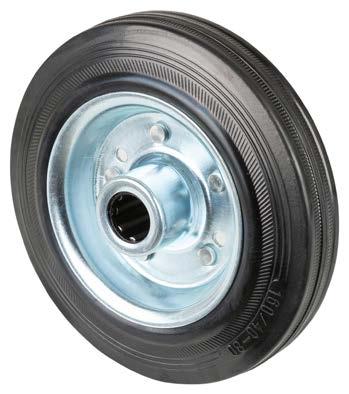

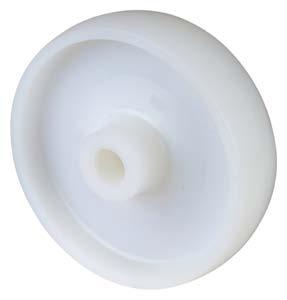

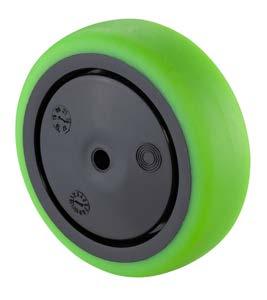

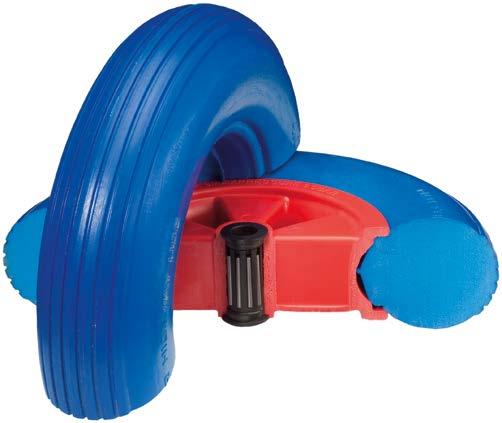

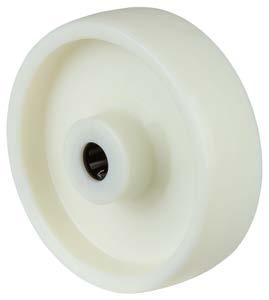

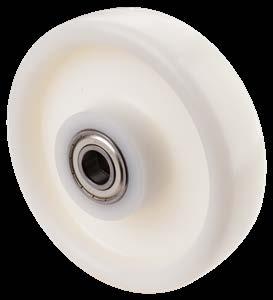

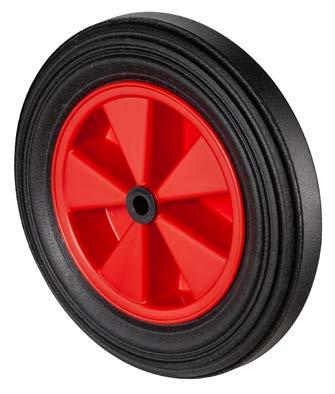

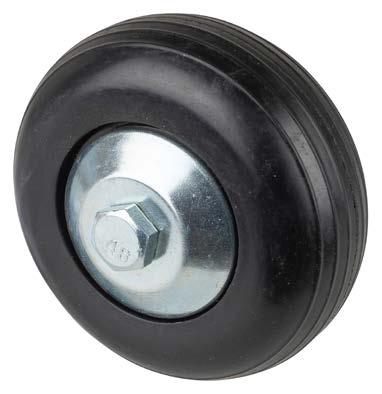

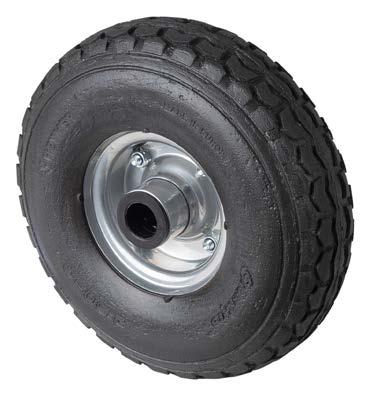

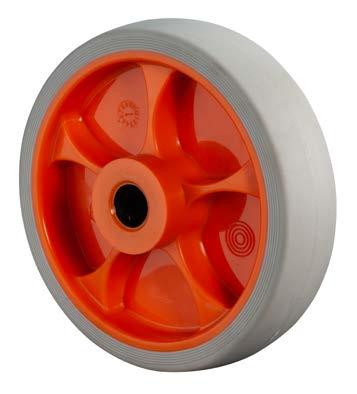

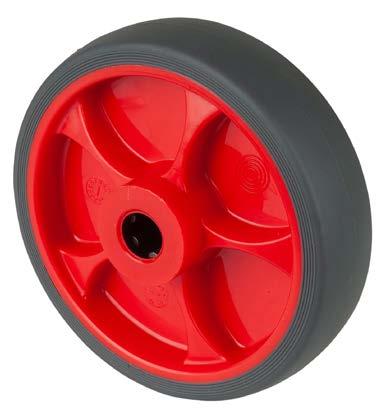

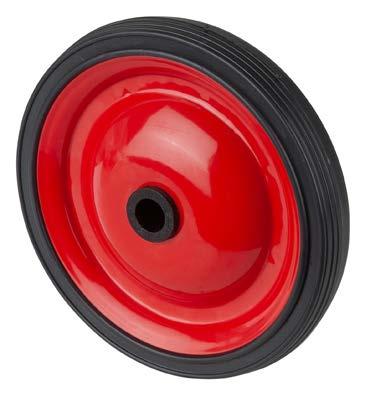

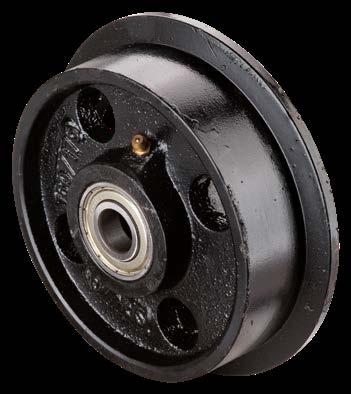

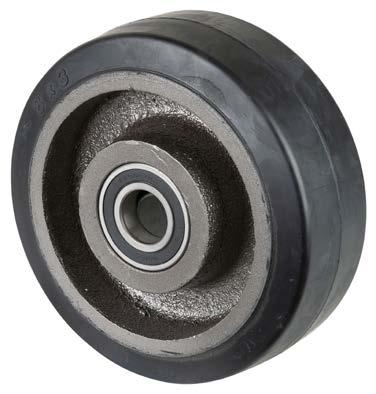

LØSE HJUL

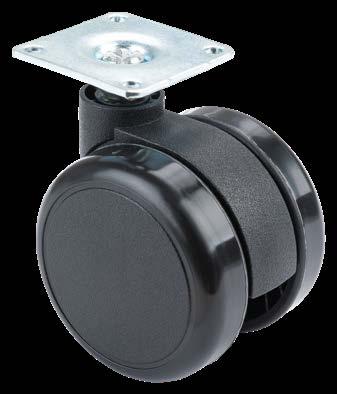

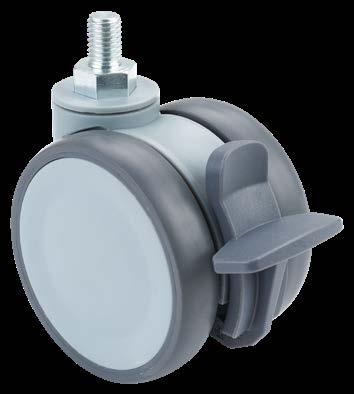

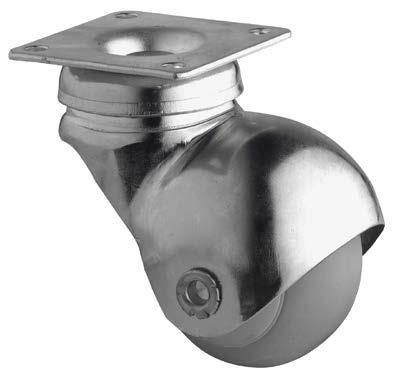

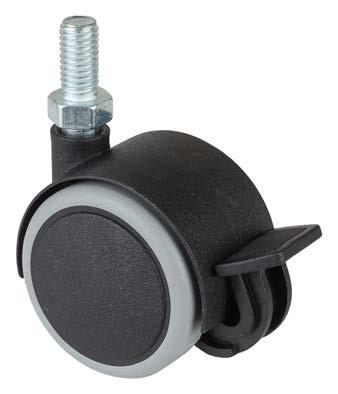

MØBELHJUL

• Møbler

• Butiksinventar

• Skilte

• Messestande Kontorindretning

• PC-Borde

• Medico udstyr

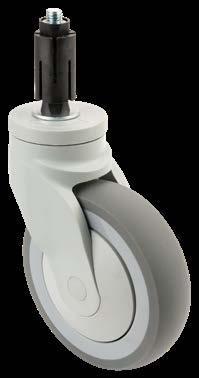

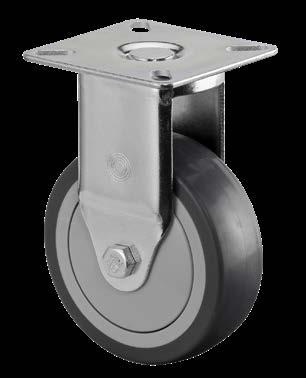

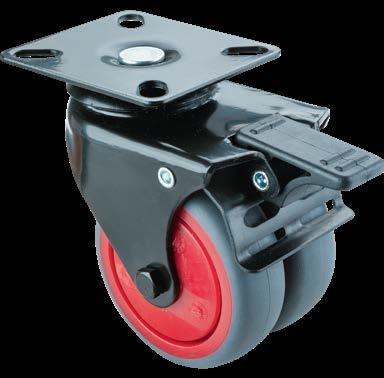

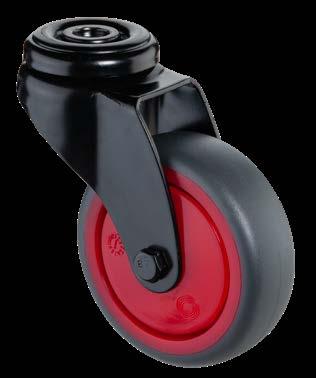

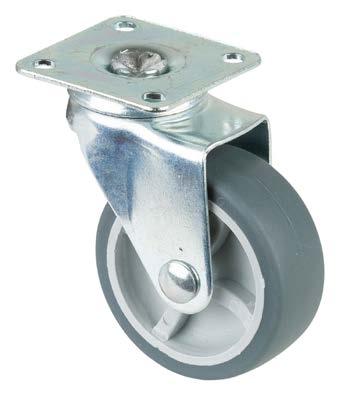

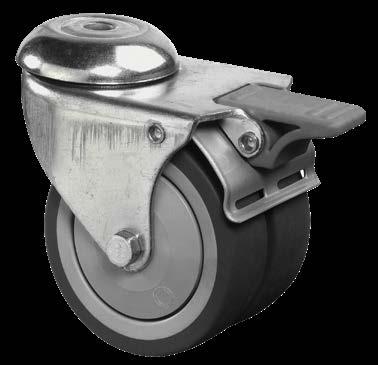

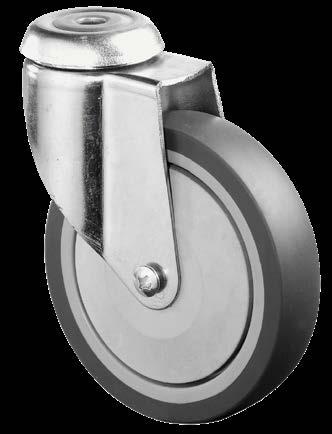

APPARATHJUL

• Indretning af butikker

• Medico udstyr

• Cateringvogne

• Udstillingsstativer

• Vasketøjskurve

• Rengøringsudstyr

• Magasinholder

• PC-Borde

• Kontormøbler

• Frysere

• Driftsfaciliteter

• Sportsudstyr

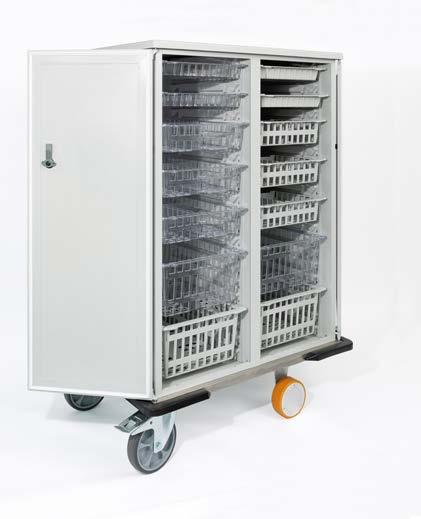

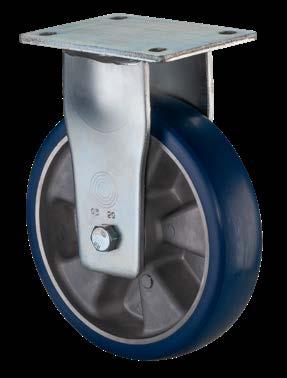

TRANSPORTHJUL

• Maskinteknik

• Affaldssystemer Fødevareindustrien

• Patienttransport

• Den farmaceutiske industri

• Vejbyggeri

• Container-vogn

• Ladvogn Bagagevogn

• Vogn til ordreplukning

• Værktøjsvogn

• Bordvogn

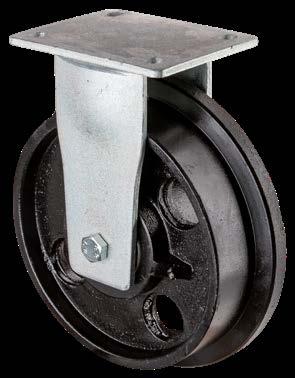

SVÆRLASTHJUL

• Produktionsvirksomheder

• Intralogistik

• Montagevogne

• Transportlogistik

• Læssemaskiner

• Industritrucks

• Transportkøretøjer

• Feje- og vejmaskiner

TEKNISK RÅDGIVNING

14 Gaffelhovedernes opbygning og pladedimensioner

18 Begreber og dimensioner for hjul

19 Manøvredygtighed

20 Køreunderlaget og bæreevne

21 Hjullejetyper, igangsætnings- og rullemodstand

22 Forskellige typer af hjul og bandager

24 Låse og fastgørelser

26 Modstandsdygtighed og kemisk bestandighed

28 Forkert brug

30 Information om produktansvar

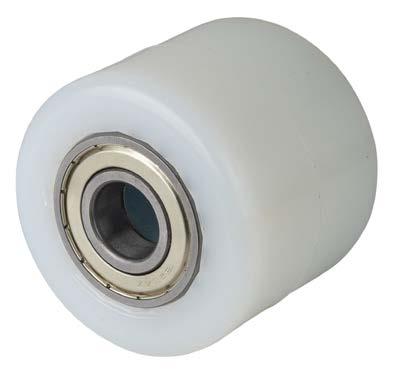

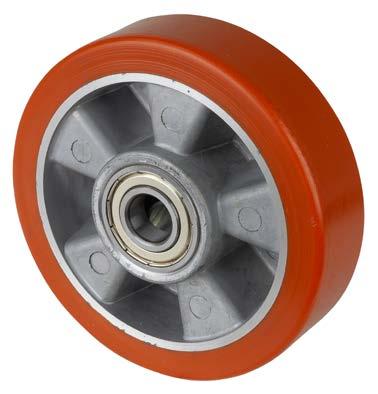

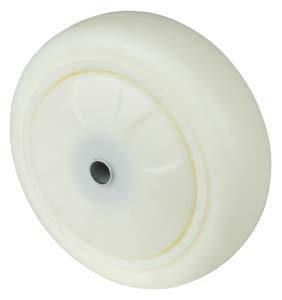

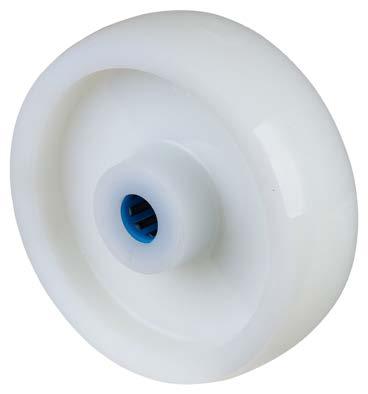

LØSE HJUL

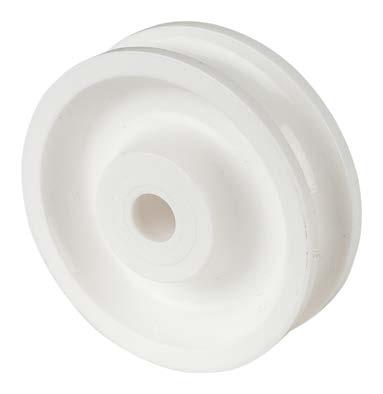

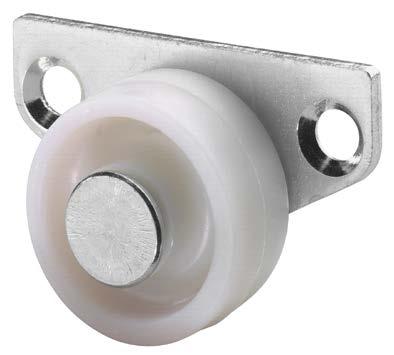

34 Dørrulle/Remskive

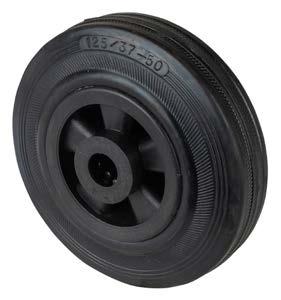

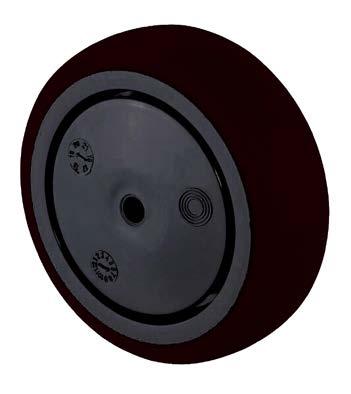

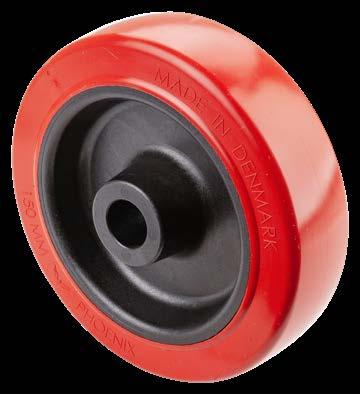

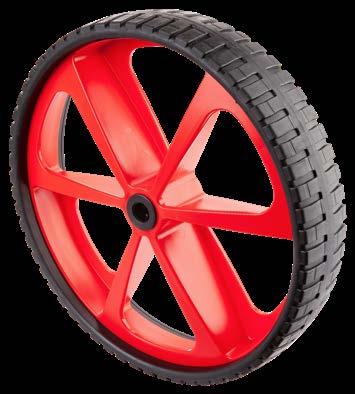

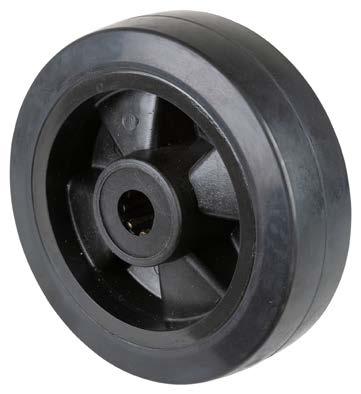

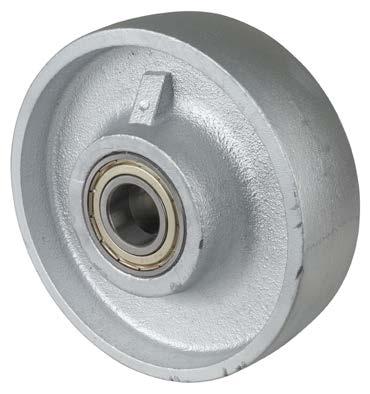

35 Løse hjul

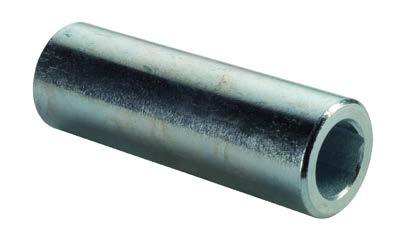

64 Aksler og tilbehør

65 Hjulsæt

66 Tilbehør

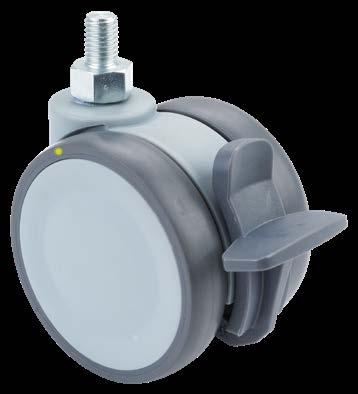

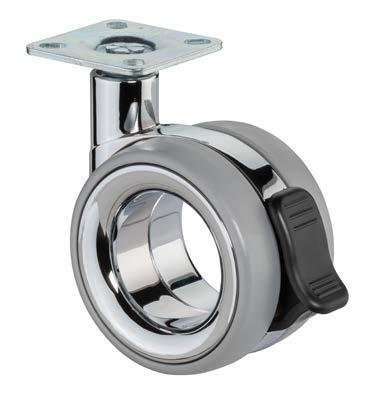

MØBELHJUL

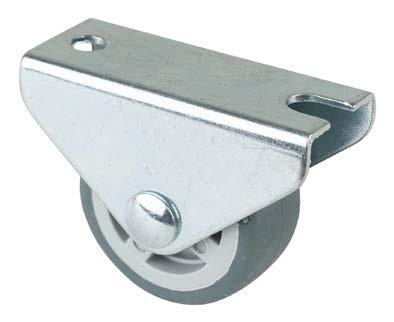

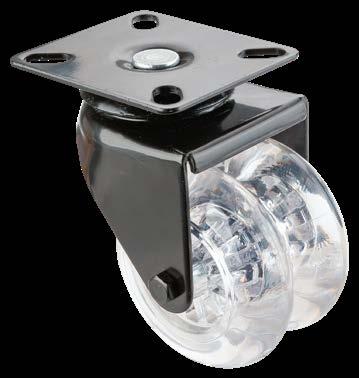

70 Møbelhjul

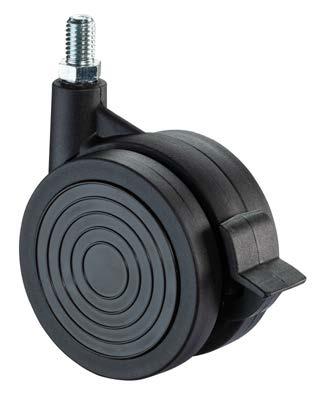

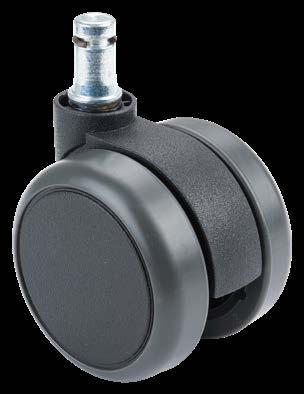

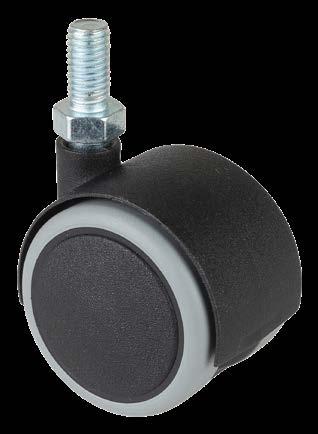

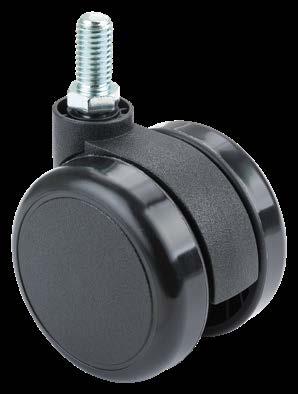

77 Kontorstolshjul

88 Møbeltilbehør

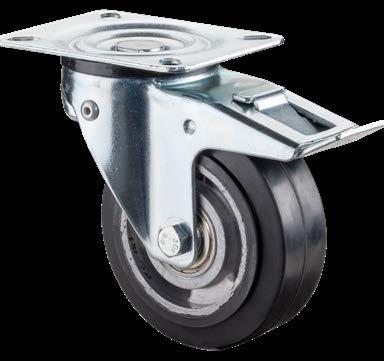

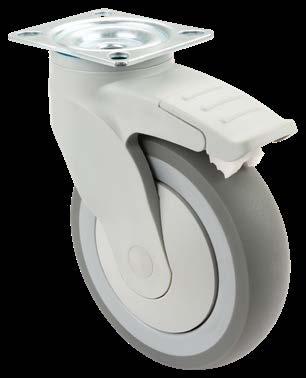

APPARATHJUL

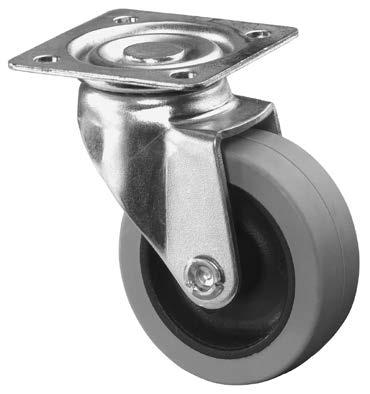

94 Apparathjul

106 Kraftige apparathjul

110 Kunststofhjul

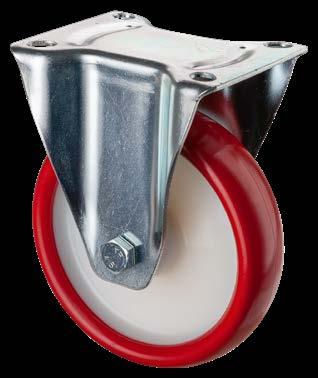

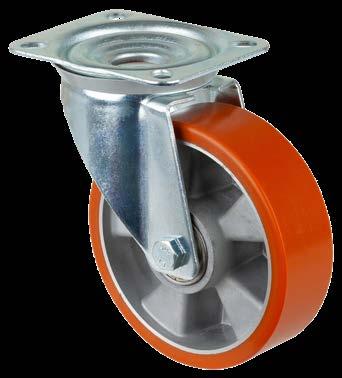

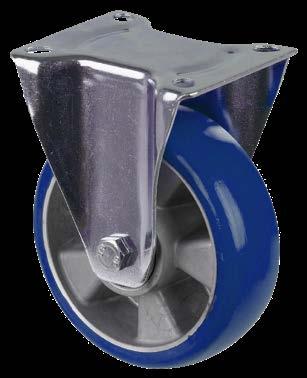

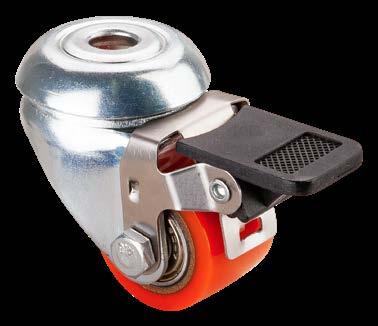

TRANSPORTHJUL

116 Transporthjul

137 Drejeligt hjul med centralbremse

141 Drejelige hjul med belastningsafhængig retningsbremse

144 Drejelige hjul med retningsbremse

146 Fodbeskytter

147 Kompakte hjul

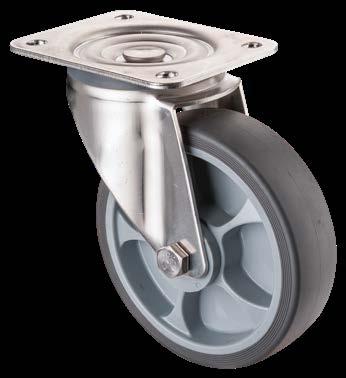

RUSTFRIE HJUL

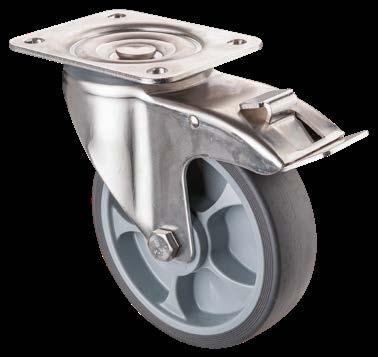

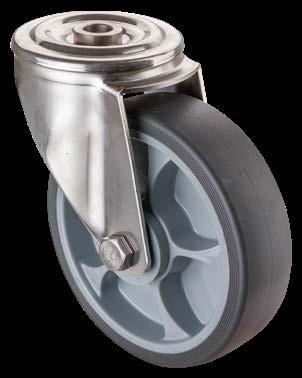

152 Apparathjul i rustfrit stål

158 Sværlasthjul i rustfrit stål

162 Sværlasthjul

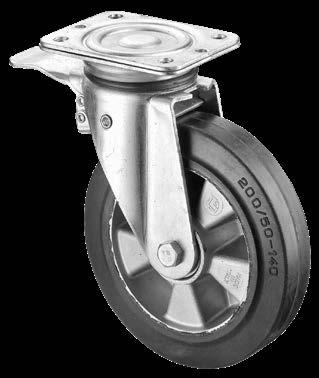

SVÆRLASTHJUL

174 Dobbelte sværlasthjul

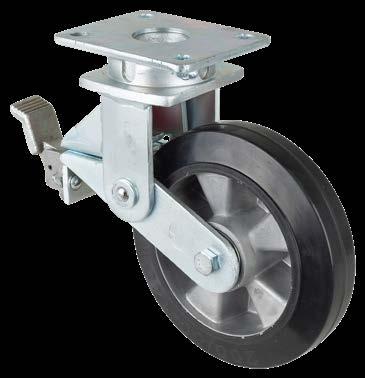

176 Affjedrede sværlasthjul

SÆRLIGE HJUL OG HJUL SYSTEMER

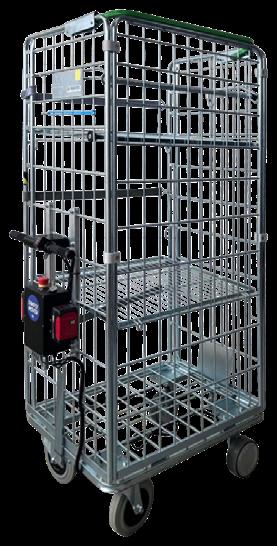

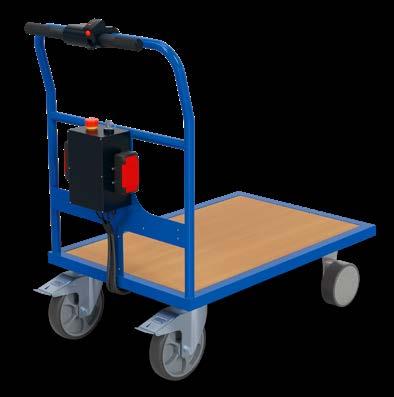

180 BS-eTec

184 Hjul til containere

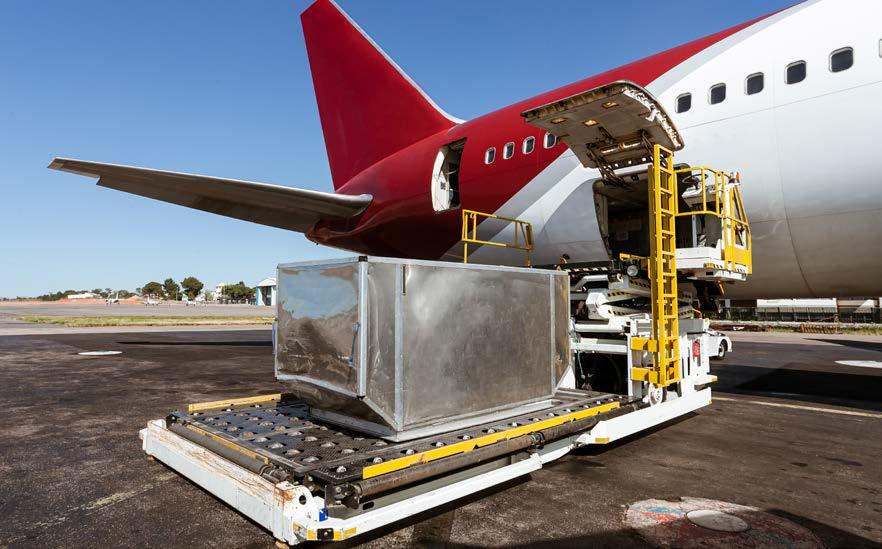

187 Air Cargo Castor hjul

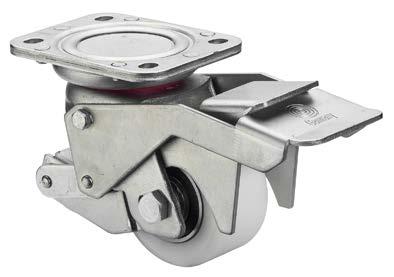

188 Vognbremser + hjul med indbygget stillefod

190 Specielle hjul

192 Varmebestandige hjul

194 Teaterhjul

198 Byggepladsudstyr

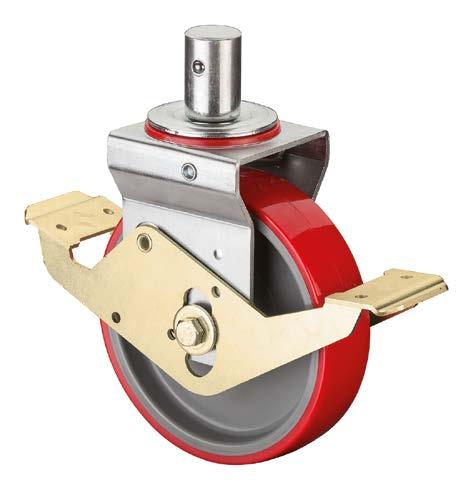

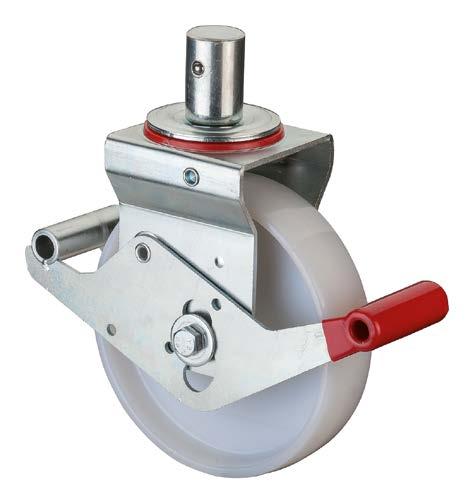

200 Stilladshjul

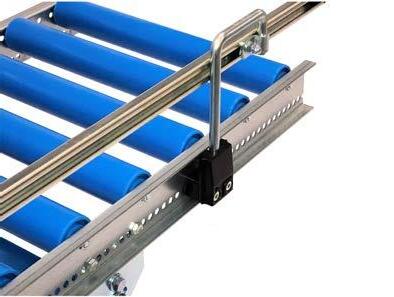

TRANSPORT TEKNOLOGI

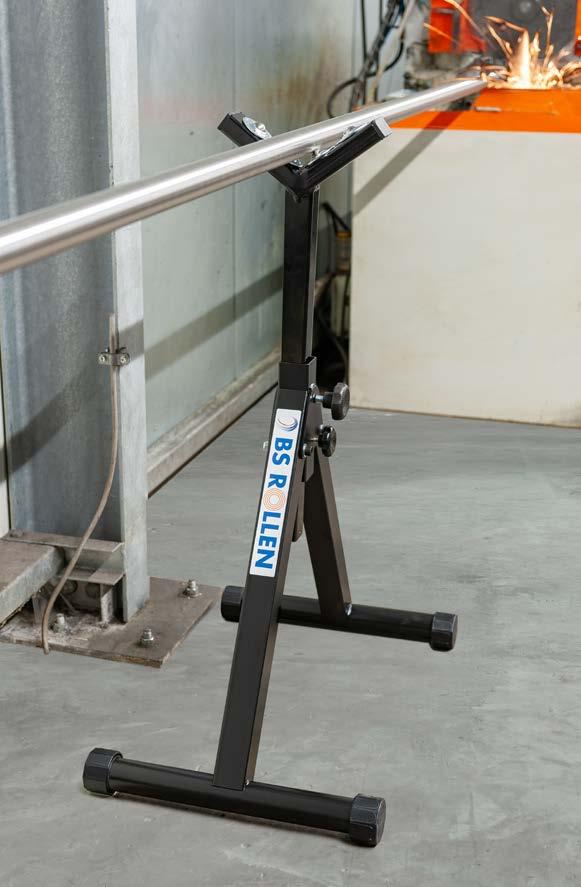

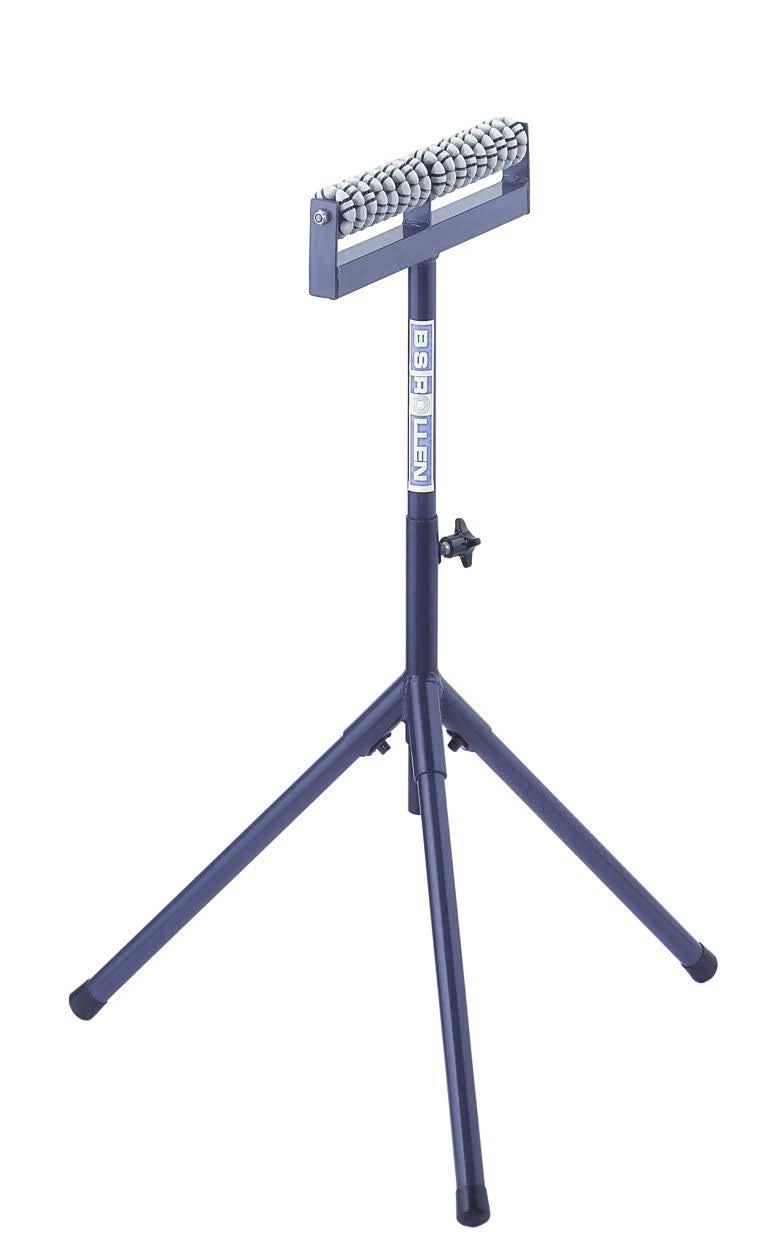

204 Rullebuk til materialefremføring

208 Kugleruller

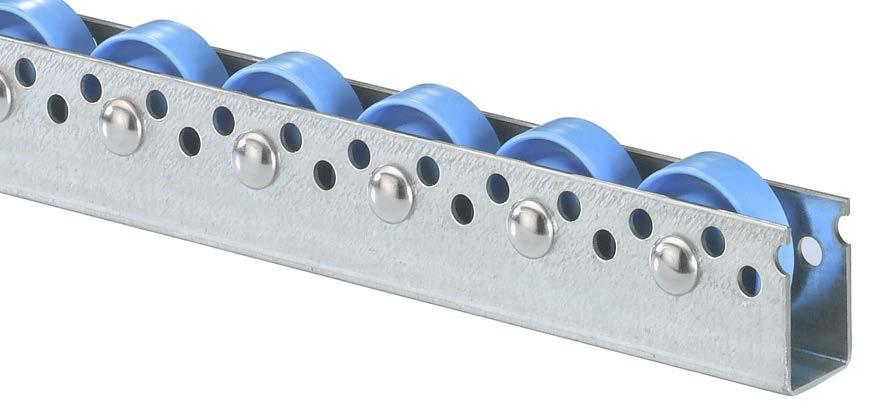

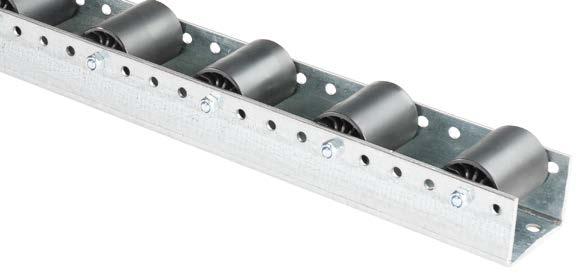

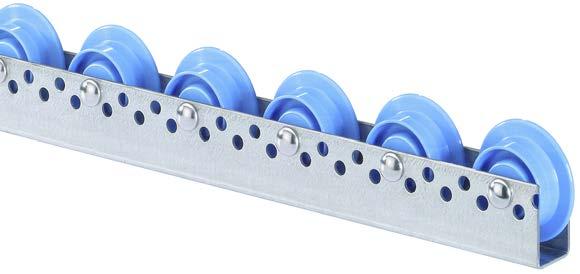

212 Rulleskinner / Rulleskinner med flervejshjul

215 Rulleskinner

216 Palle-rullebaner

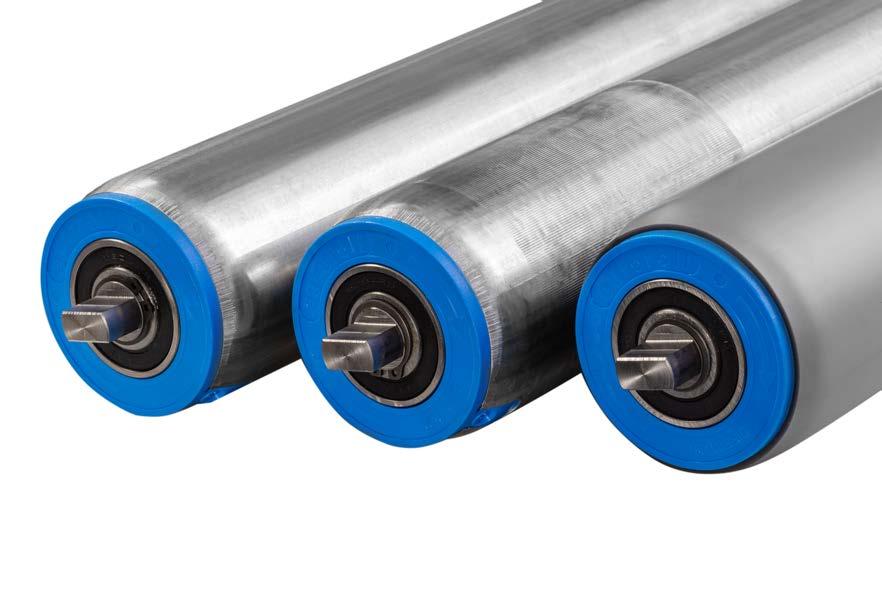

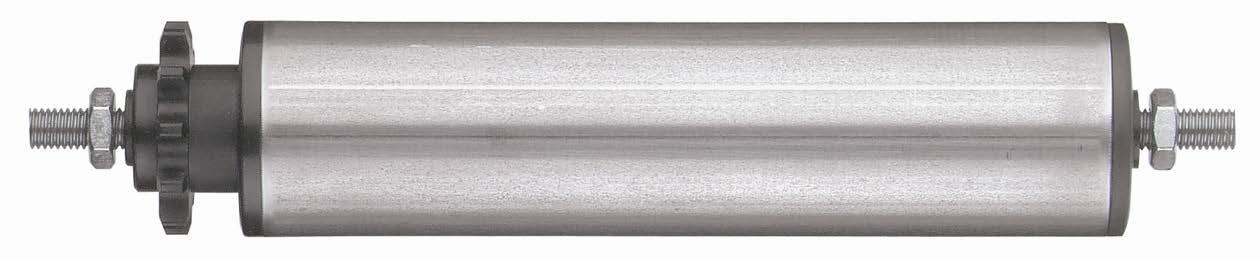

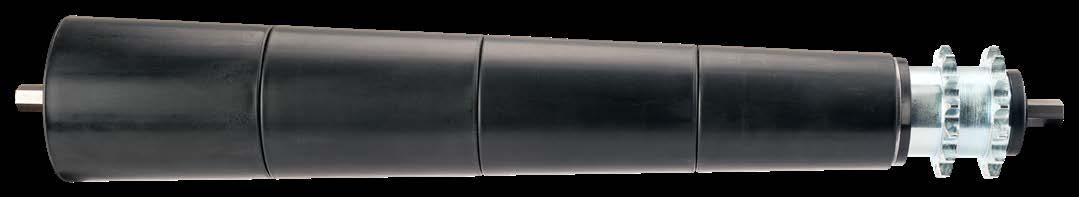

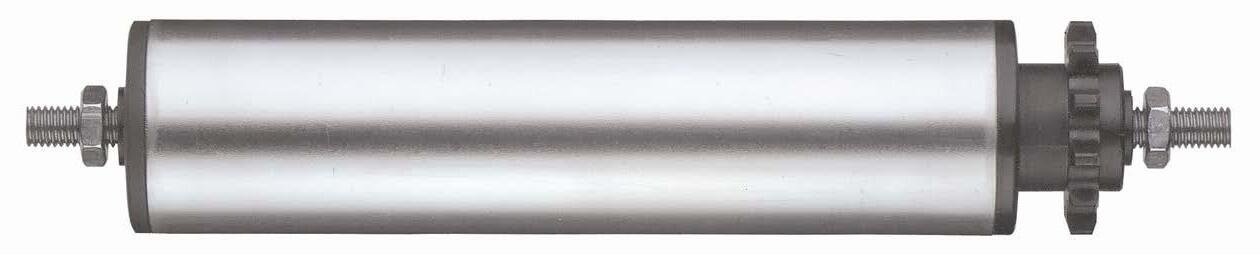

217 Transportrullertransportruller

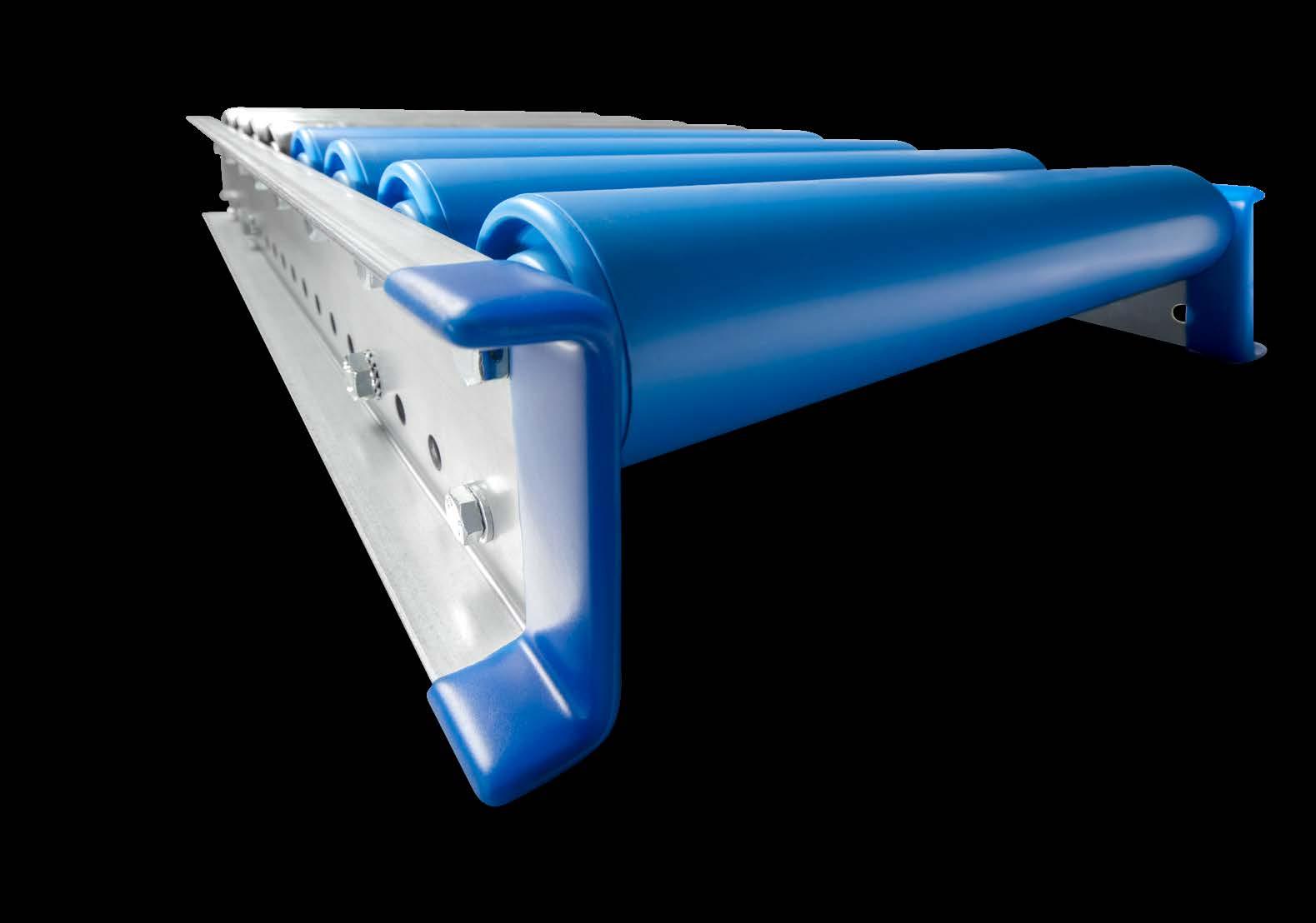

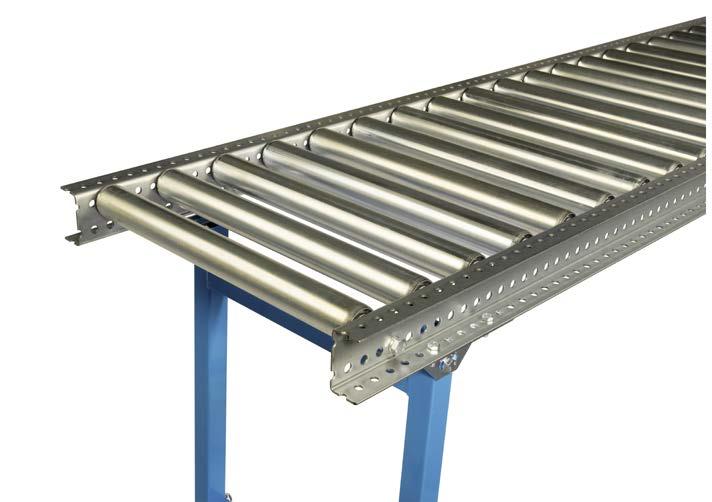

250 Rullebaner

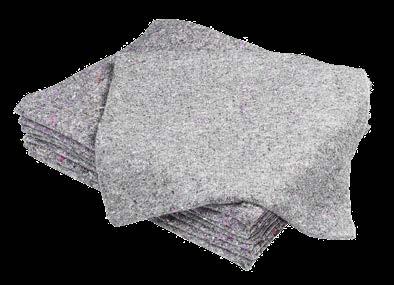

258 Pakke- og flyttetæpper / Afdækningsmåtter

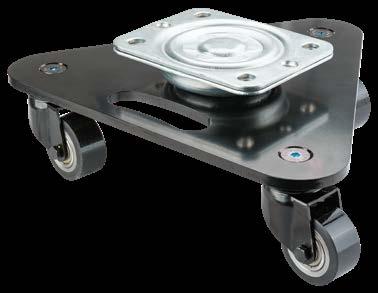

259 Kasseløfter og mini transporthunde

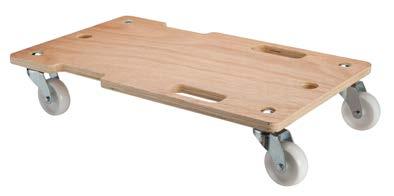

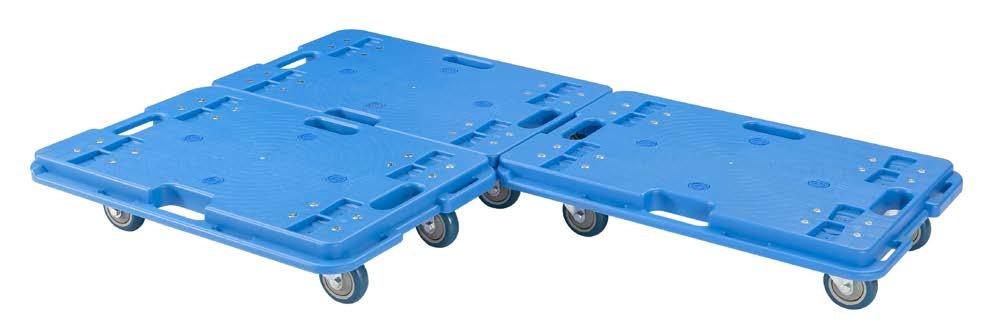

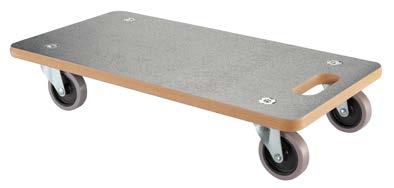

260 Traller / Transporthunde

262 Sækkevogne / Transportvogn

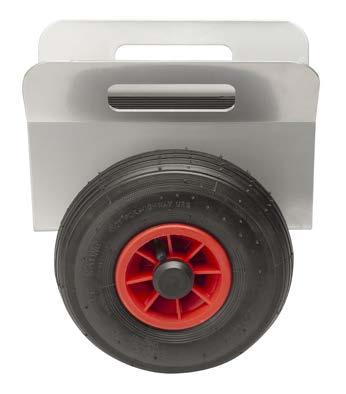

263 Pladehund

264 Artikelnummerkatalog

VI ER DIN EKSPERT NÅR DET DREJER SIG OM

HJULLØSNINGER

NU OG I

FREMTIDEN

EKSPERTISE

• Fordi et hjul ikke bare er et hjul

• Vi er eksperter i at finde det rigtige hjul til den rigtige opgave

• Fra det mindste hjul på Ø15 mm til sværlasthjul, der kan klare 12 ton

• Stort standardiseret produktprogram til mange forskellige brancher

• Kontinuerlig tilpasning af produktprogram, så det altid passer til kundernes og markedets behov

• Løbende optimering af produktions- og procesforløb

• Fremtidssikring gennem uddannelse

KVALITET

• Vores leverandører er certificeret ihenhold til ISO 9001:2015

• Vi producerer bla. i egne værktøjer til pladebearbejdning og plaststøbning

• Ensartet kvalitet gennem løbende proceskontrol

• Kompetent kundeservice og rådgivningsekspertise

• Mange års erfaring på hjulmarkedet

• Stort og fleksibelt lager sikrer levering til tiden

• Dag til dag levering

• Strategiske og langsigtede partnerskaber

• Løsningsorienteret kommunikation

KUNDEFOKUS

• Flad organisation sikrer korte beslutningsprocesser

• Vi kan tilbyde kundespecifikke løsninger

• Adgang til 2D og 3D tegninger på udvalgte produkter

• Servicemindede medarbejdere

VIDSTE DU AT ...

Mere end års erfaring

Dansk

hjulspecialist

Mere end

15 mio.

solgte hjul

15.000

Mere end løsningsmuligheder

Interne og eksterne

salgskonsulenter

Mere end kompetente samarbejdspartnere

netværk af leverandører

timers service

VI ER DANMARKS UAFHÆNGIGE

LEVERANDØR AF HJUL

...

og vi er der altid for dig

Vi er specialister i hjul til alle formål. Hos os er ingen opgave for lille eller for stor. Vi har mere end 30 års erfaring i hjulbranchen og med vores store produktprogram kan vi altid finde den rigtige løsning til dig.

FIND OS PÅ NETTET

På vores hjemmeside har du direkte adgang til alle produkter, mål, tekniske informationer og CAD-tegninger på en stor del af produkterne. www.rotadan.dk

Se mere på vores hjemmeside

SALGSDISPLAYS TIL BUTIKKER

Overskueligt og kundetilpasset

Vi tilbyder også salgsdisplays til håndværkerbutikker og byggemarkeder - med et salgsprogram sammensat efter dine ønsker.

Med en gennemtænkt og selvforklarende selvbetjeningsløsning præsenteres de forskellige produktgrupper for dine kunder, som bliver guidet og informeret.

Vil du også have mersalg uden at dine medarbejdere skal bruge tid på det? Så er vores skræddersyede butikskoncept det, du mangler.

Vi støtter dig naturligvis også med professionel datahåndtering. Baseret på vores PIM-system tilbyder vi adgang til alle nødvendige varedata, 2D og 3D tegninger, samt billedmateriale i høj opløsning og i forskellige formater.

Interesseret? Så kontakt os på mail rotadan@rotadan.dk eller telefon 98147777, for en uforpligtende præsentation og få et oplæg på en løsning, som er afstemt med dine ønsker.

Vi glæder os til at høre fra dig.

• Foto og EAN-kode

• Detaljerede dimensioner

• Produktinformation

BEGREBER OG DIMENSIONER

MANØVREDYGTIGHED

KØREUNDERLAG

BELASTNINGSKAPACITET LEJETYPER

IGANGSÆTNINGS- OG

RULLEMODSTAND

TYPER AF HJUL OG DÆK

BREMSER OG FASTGØRELSER

PLADEDIMENSIONER

MILJØFAKTORER OG

KEMISK BESTANDIGHED

At vælge de rigtige hjul er næsten en videnskab i sig selv. Med vores tekniske guide vil vi gøre det muligt for dig at vælge det hjul, der passer bedst til dine krav. Vi giver dig specialiseret information om de forskellige strukturer og designs af vores produkter, beregningsformler og statistikker om produktets ydeevne, holdbarhed og meget mere.

TEKNISKE FORKLARINGER BEREGNINGSFORMLER

ANVENDELSE AF PRODUKTER

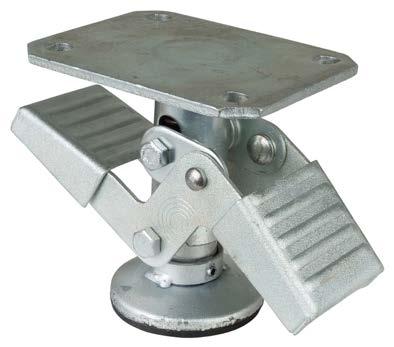

VEJLEDNING

Gaffelhovedernes opbygning

Serie A300, A800 …

Hjul 50, 75, 100 mm

Plade-

montering 60 x 60 mm

Lastkapacitet 50 – 70 kg

Serie B100, B800 …

Hjul 50, 75 mm

Plade-

montering 60 x 60 mm, 77 x 67 mm

Lastkapacitet 70 – 120 kg

Serie C100 …

Hjul 80, 100, 125, 150 mm

Plademontering 77 x 67 mm, 94 x 64 mm,

Lastkapacitet 80 – 100 kg

Serie G100 …

Hjul 50, 75, 100, 125 mm

Plademontering 60 x 60 mm, 77 x 67 mm

Lastkapacitet 40 – 100 kg

Serie H100 …

Hjul 80, 100, 125, 150, 160, 200 mm

Plademontering 100 x 80 mm, 135 x 110 mm

Lastkapacitet 130 – 200 kg

INOX

Serie HS100 …

Hjul 100, 125, 150, 200 mm

Plademontering 100 x 75 mm, 132 x 110 mm

Lastkapacitet 300 – 700 kg

Serie L400, L800 …

Hjul 80, 100, 125, 140, 150, 160, 180, 200 mm

Plade-

montering 104 x 80 mm, 115 x 85 mm, 135 x 110 mm

Lastkapacitet 100 – 400 kg

Serie L400 … Hjul 250, 280 mm

Plademontering 186 x 170 mm

Lastkapacitet 300 – 350 kg

Serie L500, LB500 …

Hjul 100, 125 mm

Plademontering 135 x 105 mm, 135 x 114 mm

Lastkapacitet 140 – 350 kg

Serie LM400 …

Hjul 100, 125, 150, 160 , 200 mm

Plademontering 104 x 80 mm, 105 x 85 mm

Lastkapacitet 400 – 500 kg

Teknisk vejledning

Gaffelhovedernes opbygning

Serie L600 …

Hjul 125, 150, 200, 250 mm

Plademontering 135 x 110 mm

Lastkapacitet 700 – 1500 kg

Serie R100 …

Hjul 150, 200, 250, 300 mm

Plademontering 175 x 140 mm

Lastkapacitet 350 – 2000 kg

Serie N100 …

Hjul 100, 125, 150, 160, 200, 250 mm

Plademontering 138 x 110 mm

Lastkapacitet 500 – 600 kg

(Stænksikkert gaffelhoved)

Serie R100 …

Hjul 85 mm

Plademontering 190 x 175 mm

Lastkapacitet 800 – 1200 kg

Serie S100 …

Hjul 150, 200, 250, 300, 400 mm

Plademontering 200 x 160 mm

Lastkapacitet 850 – 5000 kg

Serie R100 …

Hjul 150, 200, 250, 300, 400 mm

Plademontering 200 x 160 mm

Lastkapacitet 425 – 5000 kg

Serie S100 …

Hjul 150, 200, 250, 300, 400 mm

Plademontering 255 x 200 mm

Lastkapacitet 3000 – 7500 kg

Serie R100 …

Hjul 200, 250, 300, 400 mm

Plademontering 255 x 200 mm

Lastkapacitet 675 – 7500 kg

Serie R100 …

Hjul 80, 100 mm

Plademontering 138 x 110 mm

Lastkapacitet 150 – 1500 kg

Serie R100 …

Hjul 100, 125, 160, 200, 250 mm

Plademontering 138 x 110 mm

Lastkapacitet 150 – 1500 kg

Serie T100 …

Hjul 125, 150, 200 mm

Plademontering 138 x 110 mm

Lastkapacitet 220 – 600 kg

Serie S100 …

Hjul 100, 125, 160 mm

Plademontering 138 x 110 mm

Lastkapacitet 420 – 1500 kg

Serie C300 …

Hjul 75 mm

Plademontering 60 x 60 mm

Lastkapacitet 75 – 100 kg

Serie S100 …

Hjul 150, 200, 250, 300 mm

Plademontering 175 x 140 mm

Lastkapacitet 1000 – 2000 kg

Serie C300 …

Hjul 100, 125 mm

Plademontering 67 x 67 mm

Lastkapacitet 75 – 100 kg

Plade dimensioner

Serie A300, A310, A320, A800, A810, A820 … Hjul 50, 75, 100 mm

Serie B100, B120, B800, B820 … Hjul 50 mm

Serie G100, G110, G120 … Hjul 50, 75 mm

Serie B100, B120, B800, B810 … Hjul 75 mm

Serie C100, C110, C120 … Hjul 100, 125 mm

Serie G100, G110, G120 … Hjul 100, 125 mm

Serie C100, C110, C120 … Hjul 80, 150 mm

Serie C100, C110, C120 … Hjul 100, 125 mm

Serie L400, L420, L800, L810 …

Hjul 80, 100, 125 mm

Serie L410, L810 … Hjul 80, 100, 125 mm

Serie L400, L420 … Hjul 125, 160, 180, 200 mm

Serie L410 … Hjul 125, 160, 180, 200 mm

Serie LS400, LS410, LS420 Hjul 125 mm

Serie LSS400 Hjul 125 mm

Serie LB500 Hjul 100, 125 mm

Serie LS500 Hjul 100 mm

Serie L500 Hjul 100 mm

Serie LM400 Hjul 100, 125, 150, 160 , 200 mm

Serie N100, N120 … Hjul 100, 125, 160, 200, 250 mm

Serie H100, H120 … Hjul 100, 160 mm

Serie HS100, HS120 … Hjul 125, 160, 200 mm

Plade dimensioner

Serie N110 … Hjul 100, 125, 160, 200, 250 mm

Serie L600, L620 … Hjul 125, 160, 200, 250 mm

Serie L610 … Hjul 125, 160, 200, 250 mm

Serie R100, R110 … Hjul 85 mm

Serie R100, R110, R120 … Hjul 80, 100 mm

Serie R100, R110, R120 … Hjul 100, 125, 160, 200, 250 mm

Serie R100, R110, R120 … Hjul 150, 200, 250, 300 mm

Serie R100, R110, R120 … Hjul 150, 200, 250, 300, 400 mm

Serie S100, S120 … Hjul 150, 200, 250, 300, 400 mm

Serie R100, R110, R120 … Hjul 200, 250, 300, 400 mm

Serie S100, S120 … Hjul 100, 125, 150 mm

Serie S110 … Hjul 100, 125, 150 mm

Serie S100, S110, S120 … Hjul 150, 200, 250, 300 mm

Serie S110 … Hjul 150, 200, 250, 300, 400 mm

Serie S100, S110, S120 … Hjul 150, 200, 250, 300, 400 mm

Serie H110, H120 … Hjul 80, 100, 125 mm

Alle mål er med forhebold for ændringer uden varsel! Kontakt os derfor, før du går i gang med dit konstruktionsarbejde, så du kan få bindende oplysninger om de nøjagtige pladestørrelser og bolthuls afstande

Begreber og dimensioner for hjul

B = Diameter på boring/aksel

D = Hjuldiameter

N = Navlængde

R = Hjulbredde

A = Udsving

C = Bolthul diameter

D = Hjuldiameter

E = Bolthul afstand

G = Pladestørrelse

H = Byggehøjde

S = Radius for interferenscirkel

C = Bolthulets diameter

D = Hjuldiameter

E = Bolthul afstand

G = Pladestørrelse

H = Byggehøjde

Manøvredygtighed

Fire drejelige hjul, om nødvendigt er et af de drejelige hjul udstyret med retningsbremse.

Fire hjul i fast gaffel, de midterste hjul i fast gaffel har en lidt højere byggehøjde.

To faste og to drejelige hjul

Fire drejelige hjul, to hjul i fast gaffel

To drejelige og to faste hjul

Tre drejelige hjul

Køreunderlaget

HÅRDT GULV = BLØD HJULBANE

BLØDT GULV = HÅRD HJULBANE

Bæreevne

BÆREEVNE

= EGENVÆGT + NYTTELAST 3

Den nominelle belastningskapacitet gælder ved en hastighed på 4 km/t på en glat køreoverflade og en omgivelsestemperatur på +15 °C til +28 °C og en forhindringshøjde på 5 % af hjuldiameteren.

Typer af hjullejer

Glideleje

Bruges til mindre hyppig brug eller i fugtige områder, det mest omkostningseffektive lejedesign, korrosionsbestandigt

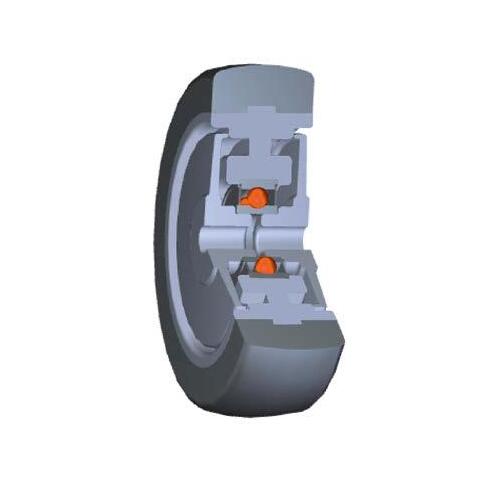

Dobbelt kugleleje

Opfylder de højeste krav til belastningskapacitet og rullemodstand, især velegnet til sværlasthjul

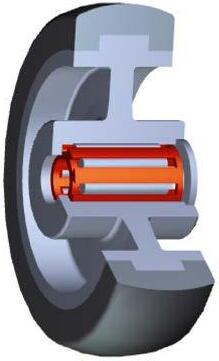

Rulleleje

Relativ lav rullemodstand selv ved høj belastning, modstandsdygtig, robust, stort set vedligeholdelsesfri

Igangsætnings- og rullemodstand med forskellige lejetyper

Glideleje

Rulleleje

Kugleleje

Rullemodstand

Centralt placeret kugleleje

Opfylder de højeste krav til bæreevne og rullemodstand

Belastning

Igangsætnings- og rullemodstand med forskellige hjulbelægninger

Gummi

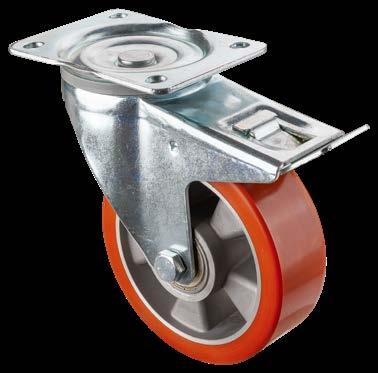

Polyurethan

Kunststof Metal

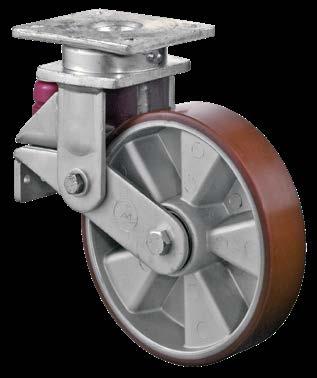

Prothane®

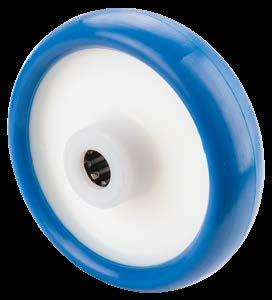

Besothane

Luftgummi dæk

Massivgummi

Forskellige typer af hjul og bandager

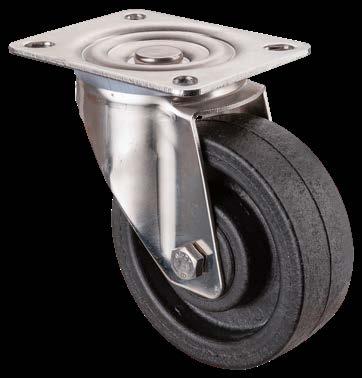

Støbejern

• Meget høj bæreevne

• Modstandsdygtig over for slid

• Bestandig over for metalspåner og aggressive stoffer

Termoplastisk gummi (TPE)

Belastning

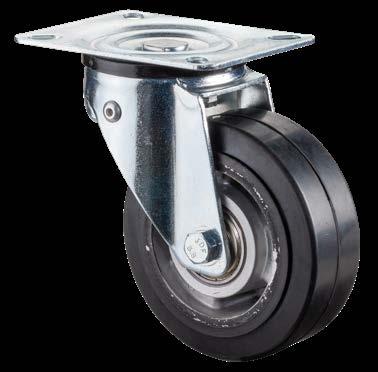

Massivgummi, elastisk

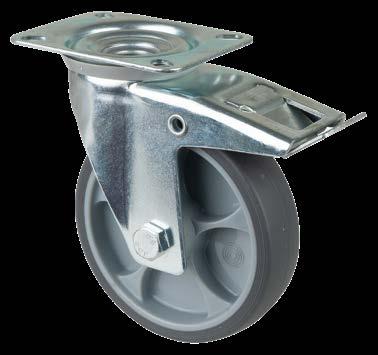

Termoplastisk polyurethan (TPU)

Prothane®

Besothane

Polypropylen

Polyamid Støbt jern, stål

Polyamid/polypropylen

• Høj bæreevne

• Ubrydelig og vedligeholdelsesfri

• Stort set modstandsdygtig over for salte, fedt, syrer og baser

• Afsmitningsfri

• Meget slidstærk

Termoplastisk polyurethan (TPU)

• Robust og slidstærk

• Afsmitningsfri

• Skånsom mod gulvet

• Støjsvag i drift

• Stort set modstandsdygtig over for olie, fedt, benzin og kemikalier

• Fleksibel hjulbane

Massivgummi

• Støjsvagt løb

• Skånsom mod gulvet

• Stødsikker

• Vibrationsdæmpende

Massivgummi, elastisk

• Høj belastningskapacitet

• Skånsom mod gulvet

• Ekstremt slidstærk

• Fremragende køre- og betjeningskomfort

Termoplastisk gummi (TPE)

• Høj kørekomfort

• Støjsvag i drift

• Lav rullemodstand

• Afsmitningsfri, men hjulbanemateriale indeholder olie og kan føre til misfarvning ved kontakt på følsomme overflader

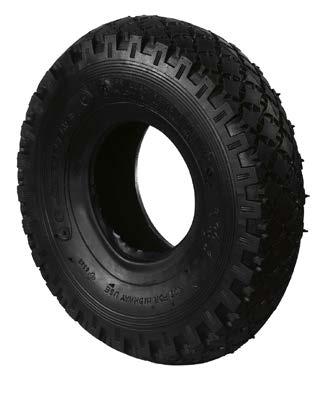

Luftgummi

• God stødabsorbering

• Lav rullemodstand ved brug på ujævne overflader

• Skånsom mod underlaget

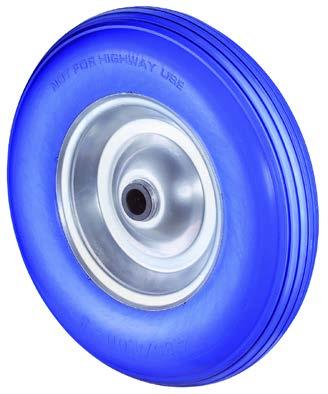

Punkterfrie hjul

(polyuretan bane)

• Slidstærk

• Stød- og støjdæmpende

• Holdbar

• Vedligeholdelsesfri

• Høj belastningskapacitet

• Ikke egnet til kontinuerlig belastning

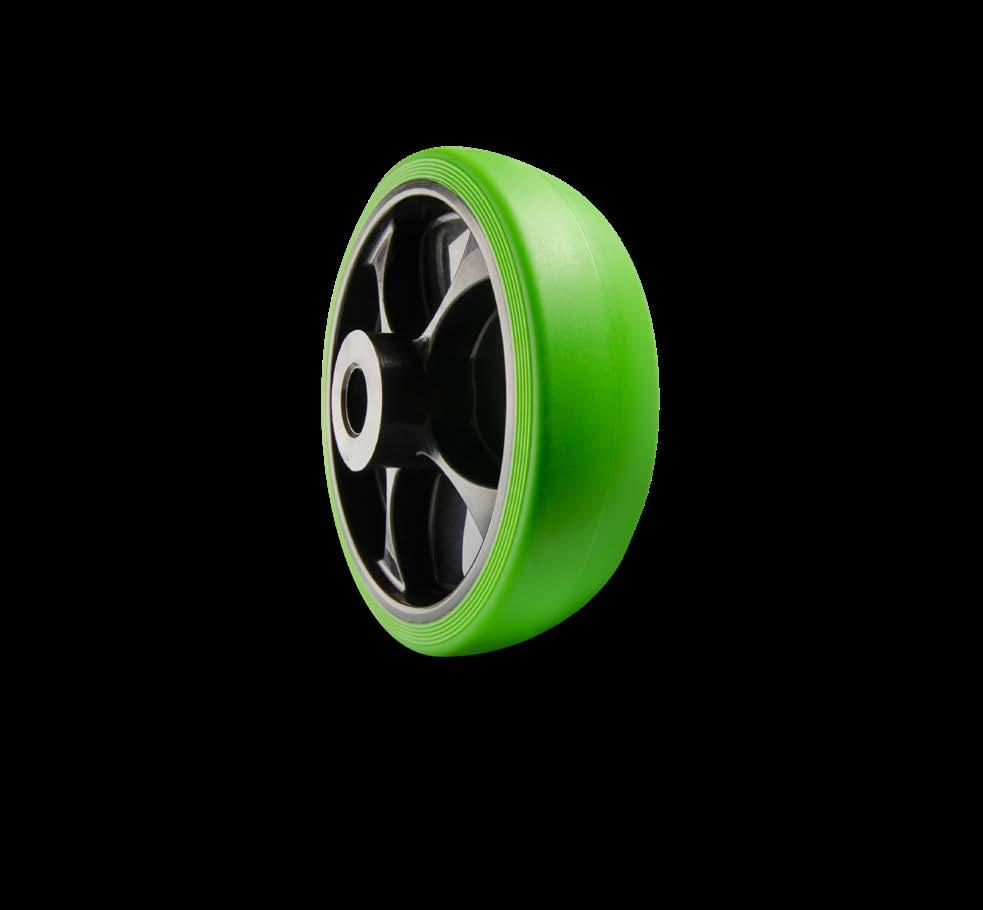

Besothane

• Afrundet hjulbane =>Optimeret igangsætnings- og rullemodstand

• Lav rullemodstand ved kontinuerlig drift

• Jævn kørsel og manøvredygtighed

• Minimal deformering og stor slidstyrke

• Stort set modstandsdygtig over for olie, fedt og mange kemikalier

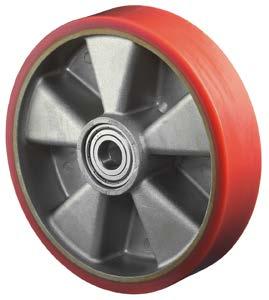

Prothane®

• Høj belastningsevne

• Robust og slidstærk

• Elastisk, støjsvag kørsel

• Stort set modstandsdygtig over for olie, fedt, benzin og kemikalier

• Afsmitningsfri

Tværsnit af et af et punkterfrit hjul

Vulkollan®

• Meget høj bæreevne

• Ekstremt slidstærk

• Skånsom mod gulvet

• Støjsvag kørsel

• Høj kørekomfort

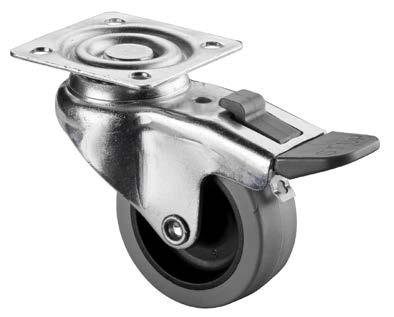

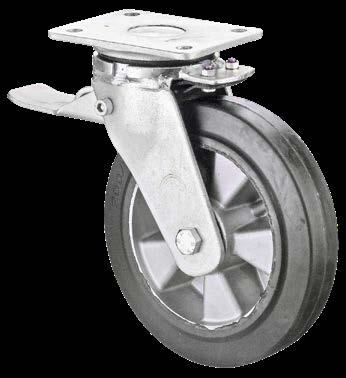

Bremser

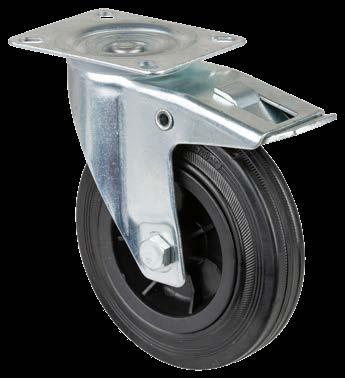

Hjulbremse

Låsning af hjulet

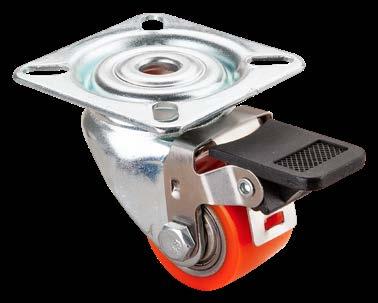

Totalbremse, bagudvendt

Blokering af drejekransen og hjulet

Belastningsafhængig retningsbremse

For optimal retningsstabilitet ved brug af 4 drejelige hjul. Automatisk positionering på 360° med ubelastede hjul.

Retningsbremse

Blokering af drejebevægelsen til 360°.

Totalbremse, fremadvendt

Blokering af drejekransen og hjulet

Centralbremse

Låsning af gaffelhovedet og hjulet uden at ændre bremseanordningens position. Mulighed for central låsning af op til 4 hjul.

Retningsbremse

Blokering af drejebevægelsen til 360°.

Montage muligheder

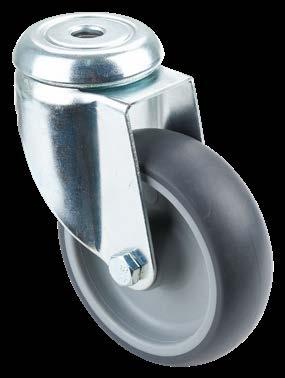

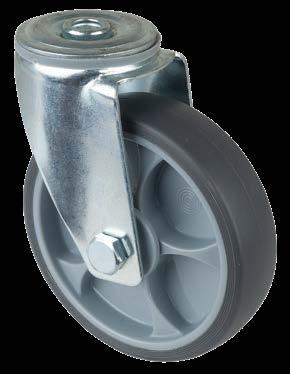

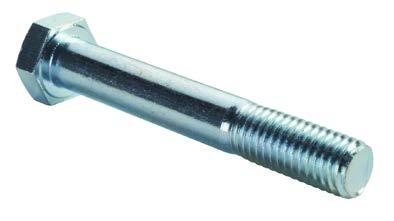

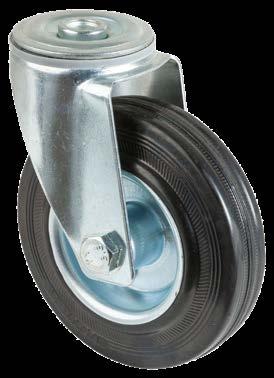

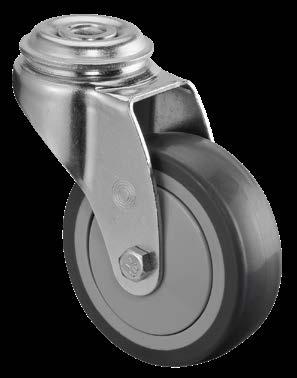

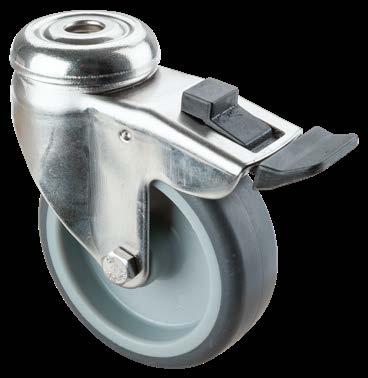

Bolthul

Til isætning af bolt eller skrue til fastgørelse på metaleller trækonstruktioner (Ø8, 10, 12 mm)

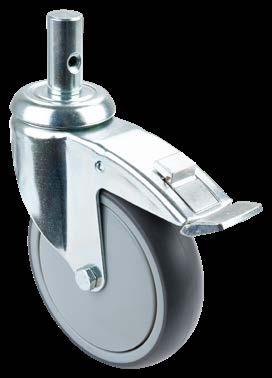

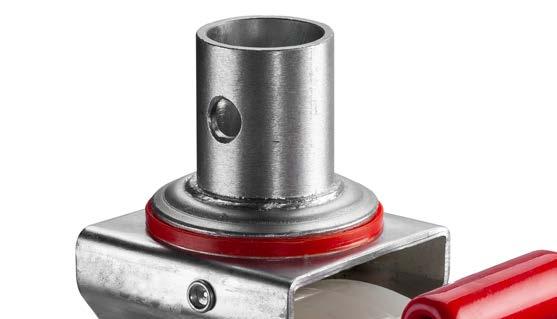

Ståltap

Til stabil fastgørelse i rør

Gevindtap

Til fastgørelse på metaleller trækonstruktioner (M8, M10, M12)

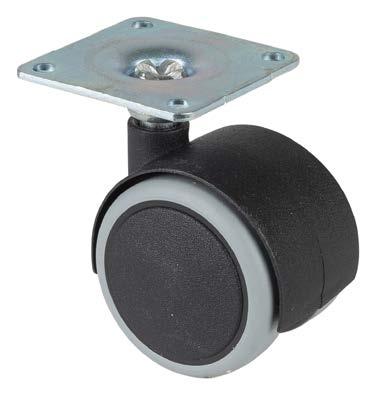

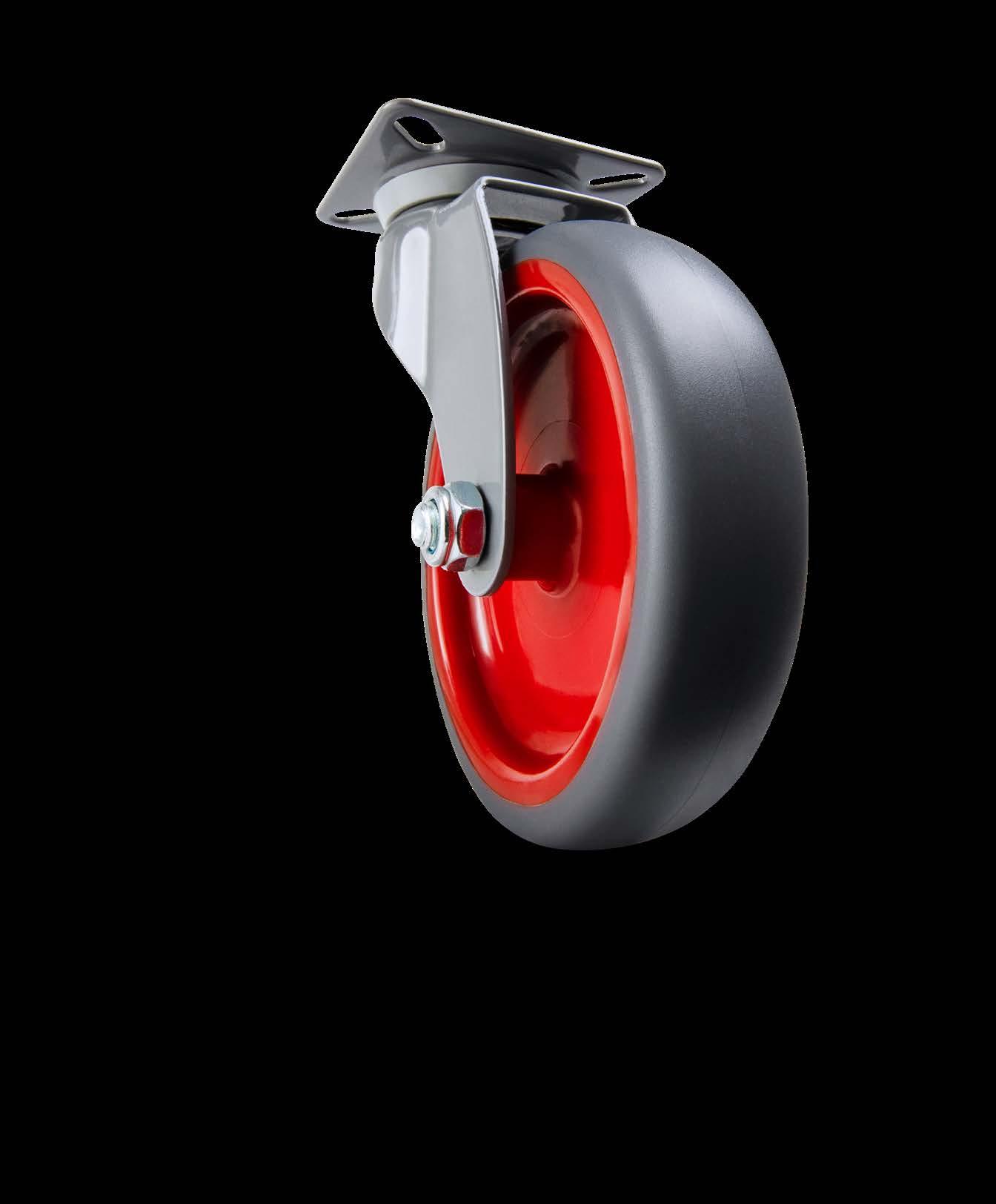

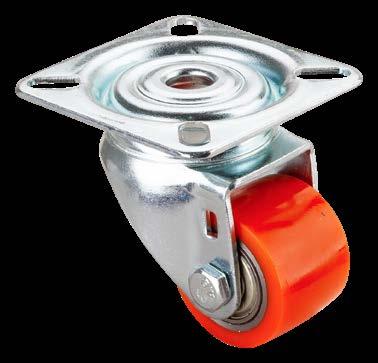

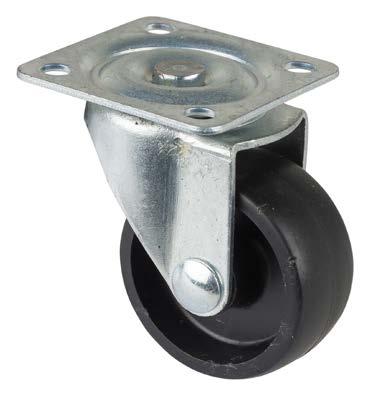

Plademontering Til at skrue på metaleller trækonstruktioner

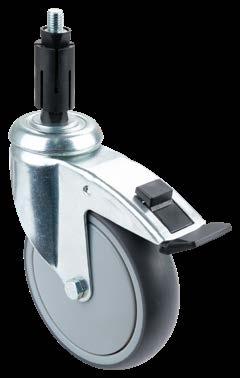

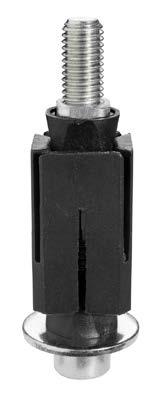

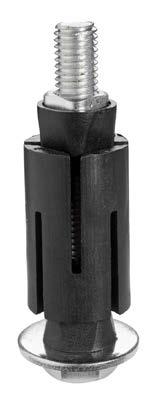

Ekspandermontering til rør

Modstandsdygtighed og kemisk bestandighed

Spildevand ++ +

Acetaldehyd4 0%++=+

Acethyle n+ ++ ++ +

Acetaldehyd 40 % + + = +

Acetone+ ++ +=+

Acetone ++ ++ = +

Æblesyre++++ +2)

Acethylen ++ ++ ++

Ædlegasser++

Akrylsyre > 30 °C = =

Ethanolamin =

Æter++++

Æter ++ ++

Af kalkningsmiddel,vandig t10%++

Ethylacetat + ++ =

Ak ry lsyre>30°C==

Ethylalkohol ++ + ++ ++

Alky lalkohol+++=

Alky lb enzener+ +

Ethylen ++

Kaustisk kaliumchlorid =

Aluminiumacetat+ +

Aminer,alifatiske++

Kaustisk soda =

Aminosyreblandinger+ +

Alkylbenzener ++

Ammoniumrhodanid++

Alkylalkohol ++ + =

Aluminiumacetat ++

Ammoniumbikarbonat++

Ammoniumhydroxid=

Myresyre 10 % + = = ++ 2)

Ammoniumkarbonat++=

Aminer, alifatiske ++

Ammoniumnitrat++ ++ +

Aminosyreblandinger ++

Ammoniumsalte+ +=++

Flydende ammoniak 20 % ++ ++ = ++

Ammoniumsulfat++ ++ +

Ammoniumsalte ++ = ++

Amylacetat++++=+ +

Ammoniumbikarbonat ++

Amylalkoho l+ ++ +++ +

Ammonium rhodanid ++

Ammoniumhydroxid =

Anilin=+=+ +

Antraquinon,85%C+ +

Ammoniumkarbonat ++ =

Barium -sal te+ +++ ++ +

Ammoniumnitrat + ++ ++

Benzin ,petroleumsether=++++=

Ammoniumsulfat + ++ ++

Bitume n=++++

Amylacetat ++ ++ = ++

Blæk ,tusch++++++

Amylalkohol ++ ++ + ++

Anilin = + = ++

Blyacetat,vandig10 %+++++=

Blynitrat+ ++ +

Antraquinon, 85 % C ++

Æblesyre ++ + ++ 2)

Bomuldsfrøolie++

Bora x+ ++ +

Barium-salte ++ + ++ ++

Borsyre,vandig10 %+ +++ ++

Bomuldsfrøolie ++

Brom====

Benzin, petroleumsether = ++ ++ =

Buta n=++++

Øl ++ ++ ++

Carbontetrachlorid=+ +=

Bitumen = ++ ++

Blyacetat, vandig 10 % + ++ ++ =

Citronsy re,vandig10 %+ ++ +

Citr usolier+ +

Blynitrat ++ ++

Borax ++ ++

Cresols=++

Cyclohexanol++ ++

Borsyre, vandig 10 % ++ + ++ +

Dichlorbenzen=+ +==

Brom = = = =

Dichlorbutylen==

Smør = ++ ++

Diethy lenglykol+ ++ ++ +

Butan = ++ ++

Dime thylanilin=

Karbolineum = ++ =

Kasein ++

Dime thylether+++++++

Dime thylformamid++ +=++1)

Klor, kloreret vand = = = =

Citronsyre, vandig 10 % ++ ++

Eddikesyre30 %=++=+ +

Ethanolamin=

Citrusolier ++

Ethy laceta t+++=

Kromsyre, vandig 10 % = + + =

Ethy lalkohol+ +++ ++ +

Koboltsalte, vandige 20 % +

Ethy len+ +

Cyclohexanol + ++ +

Fedtsyrer+ ++ +

Diethylenglykol ++ ++ ++

Dichlorbenzen = ++ = =

Fluor====

Flydendeammoniak20 %+ ++ +=++

Dichlorbutylen = =

Dimethylether + ++ ++ ++

Formaldehy d3 0%+++ +++ +

Formamid,ren+ ++ ++

Dimethylanilin =

Fosforsy re,vandig10 %+=+ +

Dimethylformamid

Furfurol++=

Ædle gasser ++

Gelatine++

Glacial eddikesyre + = ++

resistent + betinget resistent = ikke

Glacialeddikesy re+=++

Jernklorid, sur

Glukose+ ++ +

Jernholdigt sulfat ++

Glyc erin++++++++

Afkalkningsmiddel, vandigt

Råolie

Gl ykol++++++

Grannåleolie=+ +

Eddikesyre

Hexan=++++

H ydrauliskevæsker=+ +=

Grannåleolie

Isopropy lether++++ isopropy lk lorid==

Jernholdigtsulfat++

Jernklorid,sur10%+=++ +1)

Kalciumsalte++ +

Glukose

Kaliumcyanid+

Kaliumhydroxid++=+ +

Glycerin

Kaliumklorid10 %+++++++1)

Kaliumsulfat++++++

Urinsyre, vandig

Karbolineum=++=

Kasein++

Hydrauliske væsker

Kaus tiskkaliumchlorid=

Kaus tisksoda=

Isopropylether

Tinktur af jod

Kaus tisksoda50 %+ ++=+ +

Klor,kloreretvand====

Kaliumcyanid

Kobberklorid++++

Kobbersalte,vandige10%=+ +

Kobbersulfat++++++

Kalciumsalte

Koboltsalte,vandige20%+

Kongevand

Kokosolie=++++

Kulilte, varm

Kongevand====

Kuldioxid

Kromsyre,vandig10 %=++=

Kuldioxid+ +

Kokosolie

Kulilte,varm++=

Cresols

Kobberklorid

Kviksølv klorid=+ ++ +

Kobbersalte, vandige 10

Lim+ +

Kobbersulfat

Mælk++++++

Lim

Mælkesyrer===++

Mangan-salte

Magnesiumsalte ,vandige10%++++++

Magnesiumsalte, vandige

Mangan -sal te10 %+

Methylalkoho l+++ ++ +

Methylalkohol

Methylenklorid===

Methylenklorid

Methylethylketon

Methylethy lketon=+ +=++

Methylpyrolidon

Methylpyrolidon=

Mælk

Mineralskeolier=++++

Mælkesyrer

Monobrombenzen==

Mineralske olier

Mørtel,cement,kalk++++

Mørtel, cement, kalk

Myresyre10 %+==++2)

Naftalin=+ +=++3)

Monobrombenzen

Natriumcyanid,vandig10 %+ +=

Naftalin

Natriumkarbonat, vandig

Natriumfosfat,vandig10 %+ ++ ++ ++ +

Natriumklorid, vandig

Natriumhydroxid,vandig=+ +

Natriumcyanid, vandig

Natriumkarbonat,vandig10 %+ +=++

Natriumhydroxid, vandig

Natriumk lorid,vandig10 %+=+ ++ +1)

Natriumnitrat, vandig

Natriumnitrat,vandig10 %+ ++ ++ ++ +

Natriumfosfat, vandig

Natriumsilikat ,vandig10 %+ ++ ++

Natriumsulfat,vandig10 %+ ++ ++ +

Natriumsilikat, vandig

Natriumsul ﬁd,vandig10 %++++

vandig

Natriumthiosulfa t10%+++++

Nikkelchlorid,vandig10 %+ +++ +

Nikkelsalte,vandige10%++ +

Nikkelsulfat,vandig10 %+++ +

Denne information er ikke juridisk bindende.

Modstandsdygtighed og kemisk bestandighed

resistent + betinget resistent = ikke resistent 1) Max. 20 °C 2) Max. 60 °C 3) Krystallinsk Kemi

Nikkelsalte, vandige 10 % + ++

Øl++++++

Nikkelsulfat, vandig 10 % + + ++

Oliesyre=+ ++ +

Oliesyre

Oxalsyre,vandig10 %+++

Oxalsyre, vandig 10 % + ++

Ozon=+++

Palmitinsyre=+ +=

Ozon

Paraﬃnvoks=+ +=

Palmitinsyre

Phenylbenzen==

Paraffinvoks

Vegetabilske olier

Phenylethy lether=+ +

Propan=+ ++ +

Phenylethylether

Propylalkohol+

Phenylbenzen

Råoli e=++++

Fosforsyre, vandig

Ricinusolie++

Propan

Propylalkohol

Røggas=

Kviksølvklorid

Saltsyre,vandig30 %+==++

Røggas

Sennep++

Skum,80°C+ ++ +

Ricinusolie

Saltsyre, vandig

Smør=+ ++ +

Sodaopløsning,vandig10%++++

Svovlholdig syre

Sennep ++

Sølvnitrat++ ++ +

Spildevand+++

Sølvnitrat

Stearinsyre=++=

Sodaopløsning, vandig 10 % ++ ++

Temperaturbestandighed

Hjulbane

Elastisk gummi

°C/+80 °C

Massivgummi/kunststof fælg -20 °C/+60 °C

Massivgummi/stål fælg -20 °C/+80 °C

Termoplastisk gummi -20 °C/+60 °C

Luftgummi hjul (gummi) -20 °C/+40 °C

Støbejern -20 °C/+70 °C

Prothane® -20 °C/+70 °C

Besothane

Termoplastisk polyuretan

Polyamid

Polypropylen

°C/+70 °C

°C/+80 °C

°C/+60 °C

Støbejern -20 °C/+120 °C

Silikone -20 °C/+250 °C

Termoplastisk blanding -40 °C/+280 °C

Svovlholdi gsyre++=+ +

Stearinsyre

Vejsalt (opløsninger)

Taninsyre10%++

Terpentinolie=+++=

Taninsyre

Terpentinolie

Carbon tetrachlorid

Tink turafjod++==++ Toluen=++==

Trichlorethyle n=+==

Blæk, tusch

Toluen

Trichlorethylen

Uranﬂuorider= Urin++++

Urinsyre ,vandig10 %+ ++ +

Uranfluorider

Urin

Vand( havvand)+++++

Vaseline

Vand,kold t+ ++ ++ +

Vand,optil8 0°C++ +=

Vinylklorid, 80 °C

Vaseline++=+ +2)

Voks, 80 °C

Ve getabilskeolier=+ ++ +

Skum, 80 °C

Vejsal t(opløsninger)+ +

Vand, koldt

Vinsyre,vandig10%+++++

Vand, op til 80 °C

Viny lk lorid,8 0°C++

Vand (havvand)

Vinsyre, vandig

Voks,80°C+ +

Xylen

Xy len=++==

Zinkr hodanid3 0%=

Zinkchlorid, vandig

Zinkchlorid,vandig10%+++=++

Zink rhodanid 30

Denne information er ikke juridisk bindende.

Forkert brug

Overbelastning

Overbelastning på grund af sidekraft

Overbelastning ved stød og fald

Overbelastning på grund af ujævne gulve

Overbelastning på grund af for høj hastighed

Hjulene bruges ikke efter hensigten, hvis ...

Overbelastning ved bevægelse i låst position

Overbelastning på grund af kemi

Overbelastning på grund af temperatur

• hjulene bruges med en belastning, der overstiger den maksimale belastningskapacitet, der er angivet i producentens tekniske data;

• de bruges på uegnet underlag;

• de udsættes for for høje eller for lave omgivelsestemperaturer;

• et emne med låste hjul flyttes med magt;

• hjul i fast gaffel flyttes vinkelret på kørselsretningen;

• særligt aggressive medier kan have en effekt;

• uhensigtsmæssige stød- og faldbelastninger virker på hjul og hjulgaffel;

• fremmedlegemer kan trænge ind i hjulbanerne;

• hjulene bevæges eller kører med for høj hastighed;

• der foretages ændringer, som ikke er aftalt med producenten;

• bløde hjulbaner bruges på bløde gulve, hårde hjulbaner bruges på hårde gulve.

Opbygning af artikelnummeret

A300 A80 100

Hjulgalleltype med plade

A300 Drejeligt hjul

Symboler brugt i dette katalog

Hjuldiameter

Hjultype

Gaffeltype

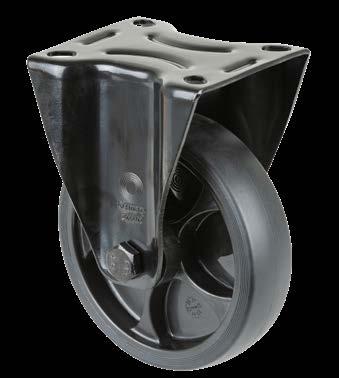

A310 Hjul i fast gaffel

Montage muligheder

Eksempel

A300, A301, A303 osv.

0 = Monteringsplade 3 = KO-stift 11 mm 1 = Bolthul 4 = Ekspandermontering 2 = Stift 5 = Gevindtap

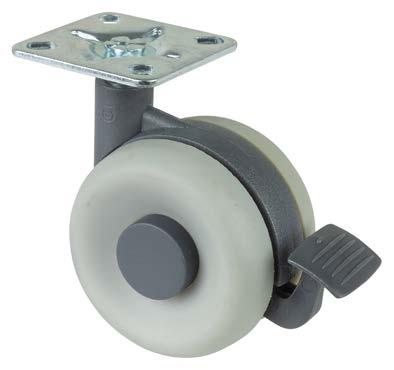

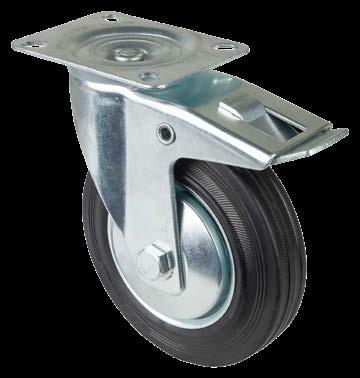

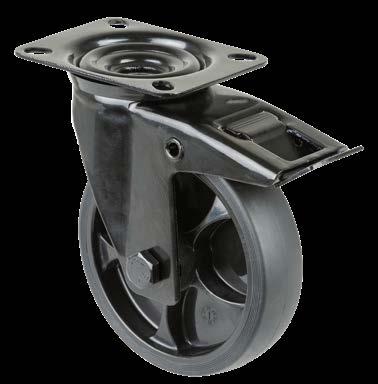

A320 Drejeligt hjul med bremse

A330 Drejeligt hjul med med retningsbremse

L440 Drejeligt hjul med central bremse

Bolthul afstand mm

Byggehøjde mm Hjulbredde mm Rillens dybde mm Plade størrelse mm

Diameter på bolthul mm Hjuldiameter mm Udsving mm

Offset navlængde mm Navets diameter mm

Navlængde mm

Akselboring/diameter mm

Rillens bredde mm

Bolthul diameter mm

Aksel

Kugleleje

Bæreevne kg

Samlet længde mm Totalhøjde mm

service

Gevindtap Tap

Ekspander

RAL-farvetone

Ny artikel

24 timers

Rustfrit stål

Information om produktansvar

Alle leverancer fra Rota-Dan A/S er underlagt vores standard leverings- og betalingsbetingelser, som kan ses på www.rotadan.dk. Ved vurdering af vores ansvar og forpligtigelser som leverandør af vores produkter, især ved spørgsmål om produktansvar, skal alle oplysninger og henvisninger til Rota-Dan A/S‘ produkter, der findes på vores web-side og i vores produktkataloger, overholdes. Manglende overholdelse fritager os som leverandør for ansvar.

1.0 Produktinformation og tilsigtet brug

Hjul i henhold til denne produktinformation er komponenter, der generelt er udskiftelige, og som er monteret på udstyr, møbler og transportsystemer, der er beregnet til dette formål, eller relaterede produkter for at gøre disse manøvredygtige.

Denne produktinformation henviser til hjul, især passivt styrende hjul (drejelige hjul), til vogne og udstyr, der ikke bevæges af maskiner, i det følgende benævnt genstande, som normalt ikke bevæges hurtigere end ganghastighed (4 km/t) og ikke er i kontinuerlig drift.

Hjul i henhold til denne produktinformation kan kategoriseres efter følgende anvendelsesområder:

Opholdsområde:

z. f.eks. siddemøbler, stuemøbler

servicesektoren:

• Generel servicesektor, f.eks. indkøbsvogne, kontormøbler

Hospitalssektoren, f.eks. hospitalssenge

Industriel sektor:

• z. f.eks. transportudstyr til mellemtunge og tunge laster

For optimal udnyttelse af produktet kræves en faglig korrente montage:

a. Produktet skal være solidt fastgjort til emnet.

b. Emnet skal have tilstrækkelig styrke på disse fastgørelsespunkter.

c. Produktets funktion må ikke forringes eller ændres af installationen.

d. Drejelige hjul skal monteres, så deres drejeakser er lodrette.

e. Hjul i fast gaffel skal monteres, så deres hjulaksler er på linje.

f. Der må kun bruges hjul med samme byggehøjde på et objekt.

g. Hjul af termoplastisk gummi (TPE) indeholder olie og kan forårsage misfarvning på følsomme overflader.

Til brug i fugtige rum og fugtige omgivelser, i nærheden af kyster eller i aggressive, ætsende miljøer, skal produkterne tilpasses indsatsen. Medmindre der er angivet et andet temperaturområde for standardprodukter i vores katalog, er de egnede til brug i et temperaturområde mellem 5 °C og 30 °C. Til brug uden for dette temperaturområde skal der specificeres særlige versioner af produkterne; standardprodukter må under ingen omstændigheder anvendes ved nominel belastning under disse forhold. Hjul, hjulgaffel, låseanordning og akseltilbehør udgør en funktionel enhed. Ansvaret gælder kun for originale produkter. Ved valg af hjul skal alle mulige belastningsscenarier skal være kendte. Ellers skal de estimeres med tilstrækkelige sikkerhedsmarginer (se teknisk vejledning).

2.0 Misbrug

Misbrug - dvs. forkert brug af hjul - forekommer for eksempel, hvis

a. Hjulene bruges med en højere belastningskapacitet end den maksimale belastningskapacitet, der er angivet i kataloget. de bruges på uegnet, ujævnt underlag.

b. omgivelsestemperaturen er for høj eller for lav.

c. et emne med låste hjul flyttes med magt, eller låseanordningen bruges som bremse.

d. der kan være særligt aggressive medier til stede.

e. der anvendes uhensigtsmæssige stød- og faldbelastninger.

f. fremmedlegemer kan trænge ind i hjulbanerne.

g. Hjulene bruges med for høj hastighed. h. der foretages ændringer, som ikke er aftalt med producenten.

i. der opstår mekaniske skader på grund af ydre påvirkninger eller kollisioner.

3.0 Produktets ydeevne

Hvis produktydelserne ikke er specifikt defineret i vores kataloger, brochurer, servicebeskrivelser osv., skal kravene til vores hjul og hjul eller deres komponenter aftales med os. De relevante DIN-, ISO- og EN-standarder giver vejledning i denne henseende.

Låsekræfterne på hjul med bremsesystemer er designet på en sådan måde, at der i modsætning til standarden for hjul og hjul opnås et optimalt forhold mellem høj låsekraft og lav aktiveringskraft.

4.0 Produktvedligeholdelse

Anbefalet årlig vedligeholdelse/inspektion:

1. Produkter med smørenipler skal eftersmøres en gang om året, indtil der trænger lidt fedt ud fra lejerne. Vi anbefaler en universalsmørefedt baseret på kalciumkompleks-sæbe (Renolit CX-EP 2 eller lignende) med en driftstemperatur på -30 °C til +140 °C. Vi anbefaler et tilpasset smøremiddel til andre driftsforhold.

2. Kontrollér, at skruer og bolte er spændt fast.

3. Funktionskontrol af hjul, drejekrans, låseanordning, retningsbremse, bremser og andet tilbehør.

4. Kontrollér om der er slør i hjullejet og drejeskiven, helst i overensstemmelse med DIN EN 12530 til 12533 (ISO 22881 til ISO 22884).

5. Kontrollér at lufttrykket på luftgummihjul i overensstemmelse med specifikationerne.

6. Kontrollér slid på dæk og hjulbaner af massivt gummi. Vejledende værdi: maks. slid < halvdelen af dækkets slidbanetykkelse

Hvis driftsbetingelserne afviger væsentligt fra standarden, anbefaler vi at udføre ovenstående kontrol oftere.

Der må kun anvendes rengøringsmidler, som ikke indeholder ætsende eller skadelige komponenter. Hjul eller deres komponenter skal udskiftes, så snart der opstår skader eller funktionsfejl.

5.0 Pligt til at informere og instruere

For informationer og instruktion vedr. brug og vedligeholdelse i henhold til produktansvarsloven står følgende til rådighed:

• for handelen

Kataloger med produkt- og brugerinformation

• til processoren:

Kataloger med produkt- og brugerinformation

• for brugeren:

Produkt- og brugerinformation

Yderligere information kan findes på vores hjemmeside: www.rotadan.dk

For at sikre funktionen af hjulene

• Handlen er forpligtet til at overholde denne produktinformation (punkt 1.0 - 5.0) og brugerinformationen og om nødvendigt at anmode om den fra producenten og videregive den til forarbejdningsvirksomheden.

• Forarbejdningsvirksomheder er forpligtet til at overholde denne produktinformation (punkt 1.0 - 5.0) og brugerinformationen og om nødvendigt at anmode om den fra producenten og videregive den til brugeren.

Illustrationer, tegninger, mål osv. kan ændres og er derfor ikke bindende.

For produktinformation om BS-eTec henvises til den relevante (tekniske) dokumentation.

DØR- OG PORTFABRIKATION

MODEL- OG

LEGETØJSFABRIKATION

TRILLEBØRE/ SÆKKEVOGNE

PALLELØFTERE

MASKINFABRIKATION

FABRIKATION AF MÅLEUDSTYR

BAGERIER

MEDICAL

MØBELFABRIKATION

INTRALOGISTIK

De hjul vi tilbyder, er lige så varierede som dine krav. Du kan kombinere individuelle hjul til dine specifikke krav med vores forskellige hjulgafler og beslag eller akselsæt. Individuelle hjul er et bæredygtigt valg, når det drejer sig om udskiftningskrav, så man kan fortsætte med at bruge eksisterende hjulgafler eller aksler.

Du kan selvfølgelig også bestille mange hjul enkeltvis fra vores komplette hjulprogram. Tag et kig i vores store hjulprogram og find det hjul, der passer dig.

DØRHJUL OG / REMSKIVER HJUL VARMEBESTANDIGE HJUL STØBEJERNSHJUL

AKSLER HJULSÆT TILBEHØR

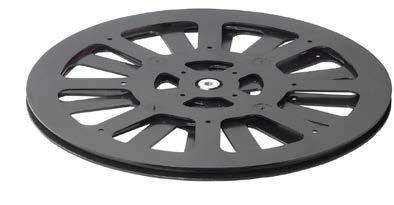

Remskive

Hjulfælg Kunststof Leje Glideleje

Remskive

Hjulfælg Kunststof Leje Kugleleje

Hjul til skydedør

Hjulfælg Støbejern Leje Glideleje og aksel

Hjul til skydedør med beslag Hjulfælg Støbejern Leje Glideleje

Til løbebane Bredde/tykkelse

Hjulgaflens tykkelse

Hjul til legetøj

Hjulbane Dæk af sort PVC Hjulfælg Stålfælg Leje Glideleje

Hjul til legetøj

Hjulbane Dæk af sort PVC Hjulfælg Kunststof Leje Glideleje

Skaterhjul

Hjulbane Kunststof Hjulfælg Kunststof Leje Glideleje

Skaterhjul

Hjulbane Polyurethan, sort Hjulfælg Kunststof, sort Leje Kugleleje

Skaterhjul

Hjulbane Polyurethan, transparent Hjulfælg Kunststof, sølvgrå Leje Kugleleje

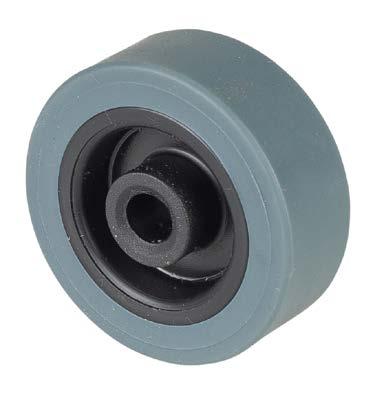

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Gummihjul, elektrisk ledende

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Variant: Glideleje

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, rød Leje Kugleleje

Shore A (+/- 3)

Gummihjul

Hjulbane Termoplastisk gummi, grøn Hjulfælg Kunststof, sort Leje Kugleleje

Shore A (+/- 3) mm

Gummihjul

Hjulbane Termoplastisk gummi, lyseblå Hjulfælg Kunststof, naturfarvet Leje Kugleleje

Shore A (+/- 3)

Gummihjul

Hjulbane Termoplastisk gummi, sort Hjulfælg Kunststof, sort Leje Kugleleje

Gummihjul

Termoplastisk gummi, grå, sort kunststoffælg

Polyamidhjul

Med kugleleje, indsatshærdede lejeskaller, til rullebaner

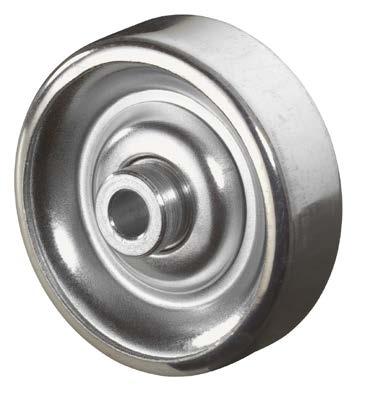

Stålhjul

Med kugleleje, indsatshærdede lejeskaller, til rullebaner

Tilgængelig variant: Standardrulle med bufferring lavet af PUR

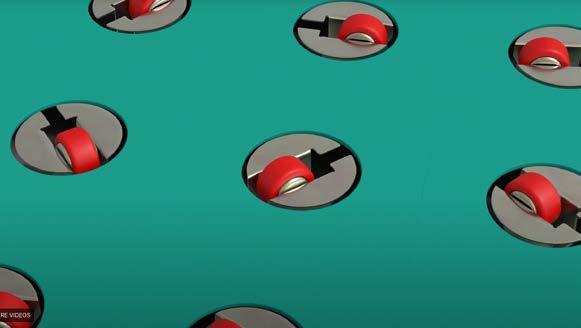

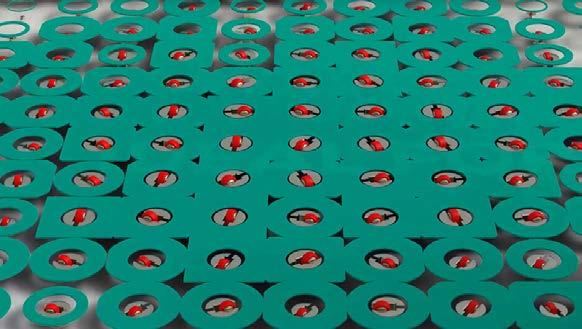

Flervejsruller i kunststof Kunststof, hård hjulbane

Gummihjul

Polyurethanhjul

Hjulbane Polyurethan, grå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Gummi, grå Hjulfælg Kunststof Leje Kugleleje Shore A (+/- 5) mm

Kunststofhjul

Hjulbane Kunststof, sort Hjulfælg Kunststof, sort Leje Glideleje

Materiale

Kunststofhjul

Hjulbane Kunststof, hvid Hjulfælg Kunststof, hvid Leje Glideleje

Kunststofhjul

Hjulbane Kunststof, hvid Hjulfælg Kunststof, hvid Leje Rulleleje

Kunststofhjul

Hjulbane: Kunststof Hjulfælg: Kunststof Leje: Rulleleje i rustfrit stål

Kunststofhjul

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

Kunststofhjul

Hjulbane: Kunststof Hjulfælg: Kunststof Leje: Kugleleje

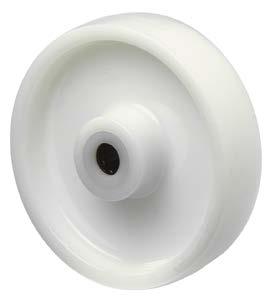

Polyamidhjul

Hjulbane Støbt polyamid Hjulfælg Støbt polyamid Leje Kugleleje

Materiale

Varmebestandigt hjul fra -40 °C til +280 °C, kortvarigt op til +300 °C

Hjulbane Termoplastisk blanding Hjulfælg Forstærket kunststof Leje Glideleje

Varmebestandigt hjul op til +280 °C

Hjulbane: Polyamid glasfiberforstærket, +280 °C Hjulfælg: Polyamid glasfiberforstærket Leje: Glideleje

Silikonehjul, varmebestandigt op til +250 °C

Hjulbane: Silikone rød Hjulfælg: Kunststof Leje: Glideleje

Varmebestandigt hjul til +250 °C

Hjulbane: Silikone rød, +250 °C Hjulfælg: Polyamid glasfiberforstærket Leje: Kugleleje

Hjul af polyurethan

Hjulbane: Polyurethan blå 85 +/-4 Shore A Hjulfælg: Kunststof Leje: Glideleje

Hjul af polyurethan

Hjulbane: Polyurethan blå 85 +/-4 Shore A Hjulfælg: Kunststof Leje: Rulleleje

Hjul af polyurethan

Hjulbane: Polyurethan blå 85 +/-4 Shore A Hjulfælg: Kunststof Leje: Kugleleje mm

Hjul af polyurethan

Hjulbane: Polyurethan blå 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Kugleleje

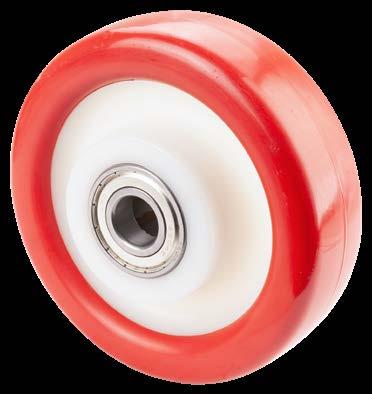

Hjul af polyurethan

Hjulbane: Polyurethan rød 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Glideleje

Hjul af polyurethan

Hjulbane: Polyurethan rød 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Rulleleje

Hjul af polyurethan

Hjulbane: Polyurethan rød 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Kugleleje

Polyurethanhjul

Hjulbane: Polyurethan 90 +/- 3 Shore A Hjulfælg: Aluminium Leje: Kugleleje

Hjul af polyurethan

Hjulbane: Polyurethan rød 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Glideleje

Hjul af polyurethan

Hjulbane: Polyurethan rød 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Kugleleje

Bemærk: Fås også med 2 Kuglelejer i rustfrit stål.

Hjul af polyurethan

Hjulbane: Polyurethan grå, +/-3 78 Shore A Hjulfælg: Kunststof Leje: Kugleleje

Hjulbane: Polyurethan rød 95 +/-3 Shore A Hjulfælg: Kunststof Leje: Rulleleje i rustfrit stål mm

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Rulleleje

Gummihjul

Hjulbane: Termoplastisk gummi, sort Hjulfælg: Kunststof, sort Leje: Rulleleje

Gummihjul

Hjulbane Termoplastisk gummi, lysegrå Hjulfælg Kunststof, orange Leje Rulleleje

Gummihjul

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, rød Leje Rulleleje

Gummihjul

Hjulbane Termoplastisk gummi, grøn Hjulfælg Kunststof, sort Leje Rulleleje

Gummihjul

Hjulbane Termoplastisk gummi, lyseblå Hjulfælg Kunststof, naturfarvet Leje Rulleleje

Gummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof, sort Leje Glideleje

Gummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof, sort Leje Rulleleje

Gummihjul

Hjulbane Gummi, grå Hjulfælg Kunststof, sort Leje Rulleleje

Gummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof, sort Leje Glideleje

Gummihjul til affaldscontainere 80/100/120/240 liter

Hjulbane Gummi, sort Hjulfælg Kunststof, sort Leje Glideleje

Gummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof, rød Leje Glideleje

Gummihjul

Hjulbane: Termoplastisk gummi, sort Hjulfælg: Kunststof, sort Leje: Glideleje

Gummihjul

Hjulbane: Termoplastisk gummi, sort Hjulfælg: Kunststof, sort Leje: Glideleje

Gummihjul

Hjulbane: Termoplastisk gummi, sort Hjulfælg: Kunststof, rød Leje: Rulleleje

Profil

Gummihjul

Hjulbane: Termoplastisk gummi, sort Hjulfælg: Kunststof, rød Leje: Rulleleje

Gummihjul

Hjulbane Gummi, grå Hjulfælg Galvaniseret stålfælg Leje Rulleleje

Gummihjul

Hjulbane Gummi, sort, elektrisk ledende Hjulfælg Galvaniseret stålfælg Leje Rulleleje

Gummihjul

Hjulbane Gummi, sort Hjulfælg Galvaniseret stålfælg Leje Rulleleje

Tilgængelig variant: Kugleleje mm

Tilgængelig variant: Kugleleje

Gummihjul

Hjulbane Elastisk gummi, sort Hjulfælg Kunststof Leje Rulleleje

Gummihjul

Hjulbane Elastisk gummi, blå Hjulfælg Kunststof Leje Rulleleje (ø80 mm. med glideleje,

mm. med trådbeskytter)

Gummihjul

Hjulbane Elastisk gummi, blå Hjulfælg Kunststof Leje Kugleleje

Gummihjul

Hjulbane: Elastisk gummi, grå Hjulfælg: Kunststof Leje: Kugleleje

Gummihjul

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

250

Gummihjul

Hjulbane Elastisk gummi, grå Hjulfælg Aluminium Leje Kugleleje

Gummihjul

Hjulbane Elastisk gummi, sort Hjulfælg Støbejern Leje Kugleleje

Polyurethanhjul

Hjulbane Polyurethan 90 +/- 3

A Hjulfælg Stål Leje Kugleleje

Styreruller

Hjulbane

Kugleleje

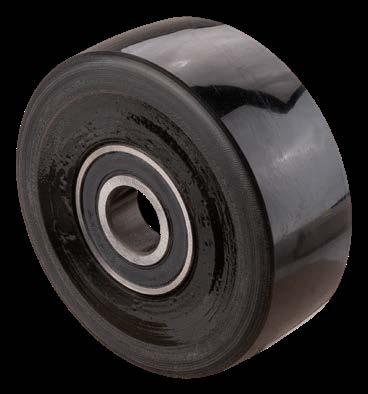

Polyurethanhjul

Hjulbane Støbt polyuretan 95 +/- 3 Shore A Hjulfælg Stål Leje Kugleleje

Polyamidhjul

Hjulbane: Polyamid Hjulfælg: Polyamid Leje: Kugleleje

Polyamidhjul

Hjulbane Polyamid Hjulfælg Polyamid Leje Glideleje

Polyurethanhjul

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Egenskaber i sammenligning

Shore-hårdhed 83 Shore A 93 Shore A

Modstandsdygtighed over for rebound 45 – 55 % 20 – 25 %

Trækstyrke 30 – 35 Mpa 30 – 35 Mpa

Forlængelse ved brud 500 – 700 % 400 – 600 %

Modstandsdygtighed over for rivning 85 – 95 N/mm 75 – 85 N/mm

Belastning

Deformationsresistent ++ = Modstandsdygtig over for hydrolyse + + Modstandsdygtighed over for olie ++ = Anti-UV + = Dynamisk belastningskapacitet + = Modstandsdygtig over for snit og rivning + + Modstandsdygtighed over for slid ++ +

Besothane

Prothane®

Leje Kugleleje

Støbejernshjul

Hjulbane Støbejern Hjulfælg Støbejern Leje Kugleleje

Sporkranshjul

Hjulbane Støbejern Hjulfælg Støbejern Leje Kugleleje

Hjul

Luftgummihjul

Hjulbane Gummi, grå Hjulfælg Kunststof Leje Kugleleje

Profil Antal

Luftgummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof Leje Kugleleje

Profil Antal

Luftgummihjul

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Kugleleje

Luftgummihjul

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Kugleleje

Luftgummihjul

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Rulleleje

Tilgængelig variant: 200 mm i diameter i blågrå

Luftgummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof Leje Glideleje

Luftgummihjul

Hjulbane Gummi, sort Hjulfælg Kunststof Leje Rulleleje

Trillebørshjul med aksel

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Rulleleje

Trillebørshjul med aksel

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Glideleje

Profil

Hjul

Polyurethanhjul (punkterfri)

Hjulbane Polyurethan, sort Hjulfælg Stålfælg Leje Rulleleje

Polyurethanhjul (punkterfri)

Hjulbane Polyurethan, sort Hjulfælg Kunststof Leje Rulleleje

Profil

Polyurethanhjul (punkterfri)

Hjulbane Polyurethan, blå Hjulfælg Stålfælg Leje Rulleleje

Profil

Polyurethanhjul (punkterfri)

Hjulbane Polyurethan, blå Hjulfælg Kunststof Leje Rulleleje

Profil

Akselmateriale til trillebørhjul type Fort

Tråd egnet til hjultype

Indvendigt gevind D16.400 Achsmat.F.BO20 25x127 Indvendigt gevind C91.400 Achsmat.F.BO25

Akselmateriale til trillebørhjul af typen Capito

Tråd egnet til hjultype mm

20x150 Udvendigt gevind M12x25 D16.400 Achsmat.C.BO20 25x150 Udvendigt gevind M12x25 C91.400 Achsmat.C.BO25

Akselmateriale til trillebørhjul af typen Haemmerlin

Tråd egnet til hjultype

20x150 Udvendigt gevind M10x25 D16.400 Achsmat.H.BO20 25x150 Udvendigt gevind M10x25 C91.400 Achsmat.H.BO25

Afstandsskive Kunststof, sort

Aksler og tilbehør/Hjulsæt

Aksler til hjulsæt

Låseringsskiver

Starlock låsekappe

Aksel befæstigelse

Hjulbøsning

Bolt

M6x33

M6x40

M8x50

M8x52

M10x65

M12x80

M12x85

Schraube.M6x33

Schraube.M6x40

Schraube.M8x50

Schraube.M8x52

Schraube.M10x65

Schraube.M12x80

Schraube.M12x85

Møtrik Længde

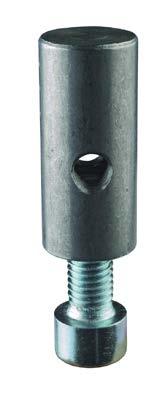

Ståltap til runde rør - med bolt og fjederskive

45 18

45 19

45 20

45 22

45 23

ZAPFEN.18x45

ZAPFEN.19x45

ZAPFEN.20x45

ZAPFEN.22x45

ZAPFEN.23x45

Kunststofindsatsbøsning 37,8 x 37,8 mm til tap 20 mm

Kunststofindsatsbøsning 37,8 x 37,8 mm til tap 20 mm 9.229.020

Expander-befæstigelse

Rundt rør M10

Dimension mm

19,0 - 21,5

21,5 - 24,0

24,0 - 27,0

27,0 - 30,0

Rundt rør M12

Firkantet rør M10

19,0 - 21,5

21,5 - 24,0

24,0 - 27,0

27,0 - 30,0

Dimension mm

19,0 - 21,5

21,5 - 24,0

24,0 - 27,0

27,0 - 30,0

Firkantet rør M12

19,0 - 21,5

21,5 - 24,0

24,0 - 27,0

27,0 - 30,0

Fenderhjul

Hjulbane Blødt kunststof Hjulfælg Hårdt kunststof Leje Glideleje

mm mm mm mm

ZR100

ZR101

ZR102

ZR103

ZR110

ZR111

ZR112

ZR113

ZR104

ZR105

ZR106

ZR107

ZR114

ZR115

ZR116

ZR117

100 15 12.5 24 7038 A78.100

RAL

MØBLER

BUTIKSINVENTAR

SKILTE

MESSESTANDE

KONTORINDRETNING

PC-BORDE

MEDICO UDSTYR

Design og funktion. På intet andet område er begge emner så vigtige som med møbelhjul. Overalt, hvor der bruges møbelog designhjul, spiller æstetikken en stor rolle. En lang række møbler får først deres endelige udseende med de rigtige hjul.

Funktionsdygtigheden er også vigtig, fordi møbler udsættes for ekstrem belastning. Hjulbanen skal være tilpasset gulvbelægningen, kontorstolshjul skal bremses afhængigt af belastningen, og selv sarte hjul skal kunne bære passende vægte.

MØBELHJUL

KONTORSTOLENS HJUL

MØBELTILBEHØR

MØBEL HJUL

Pufruller

Beslag af galvaniseret stålplade - Kunststofhjul

Pufruller

Hjulgaffel af galvaniseret stålplade - Kunststofhjul - Glideleje - velegnet til bløde gulve

Pufruller

Hjulgaffel af galvaniseret stålplade - Termoplastisk gummi - Glideleje - Velegnet til hårde gulve

Drejeligt hjul

Hjulgaffel af galvaniseret stålplade - Kunststofhjul - Velegnet til bløde gulve

Drejeligt hjul

Hjulgaffel af galvaniseret stålplade - Termoplastisk gummi - Velegnet til hårde gulve

Drejeligt hjul

Hjulgaffel af forkromet stålplade - Gummihjul - Til hårde gulve

Drejeligt hjul

Hjulgaffel af forkromet stålplade - Gummihjul - Til hårde gulve

Drejeligt hjul

Hjulgaffel af galvaniseret stålplade - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Glideleje

Hjul i fast gaffel

Hjulgaffel af galvaniseret stålplade

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Glideleje

Drejeligt hjul med totalbremse

Hjulgaffel af galvaniseret stålplade - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Glideleje

Drejeligt hjul

Gaffel af stålplade, sort, dobbelt kuglekrans i drejeleddet

Hjulbane Transparant kunststof Hjulfælg Transparent kunststof Leje Glideleje

Bemærk: Alle modeller fås også med 10,2 mm Bolthul

Drejeligt hjul med bremse

Gaffel af stålplade, sort, dobbelt kuglekrans i drejeleddet

Hjulbane Transparant kunststof Hjulfælg Transparent kunststof Leje Glideleje

Bemærk: Alle modeller fås også med 10,2 mm Bolthul

Drejeligt hjul

Gaffel af stålplade, galvaniseret, dobbelt kuglekrans i drejeleddet

Hjulbane Transparant kunststof Hjulfælg Transparent kunststof Leje Glideleje

Bemærk: Alle modeller fås også med 10,2 mm Bolthul

Drejeligt hjul med bremse

Gaffel af stålplade, galvaniseret, dobbelt kuglekrans i drejeleddet

Hjulbane Transparant kunststof Hjulfælg Transparent kunststof Leje Glideleje

Bemærk: Alle modeller fås også med 10,2 mm Bolthul

Dobbelte kunststofhjul

Sort, RAL 9005 · Hård hjulbane til bløde gulve

Dobbelte kunststofhjul med bremse

Sort, RAL 9005 · Hård hjulbane til bløde gulve

Dobbelte kunststofhjul

Sort, RAL 9005 · Blød hjulbane til hårde gulve

Dobbelte kunststofhjul med bremse

Sort, RAL 9005 · Blød hjulbane til hårde gulve

Dobbelte kunststofhjul

Sort, RAL 9005 · Hård hjulbane til bløde gulve

50 40 60 M8x15

50 40 60 M10x15

Dobbelte kunststofhjul med bremse

Sort, RAL 9005 · Hård hjulbane til bløde gulve

F75.040.G08

F75.050.G08

F75.050.G10

F85.040.G08

F85.050.G08

F85.050.G10

Dobbelte kunststofhjul

Sort, RAL 9005 · Blød hjulbane til hårde gulve

F76.050.G10

Dobbelte kunststofhjul med bremse

Sort, RAL 9005 · Blød hjulbane til hårde gulve

F86.050.G10

Dobbelte kunststofhjul

Sort Kunststofhus - sorte kunststofhjul

Plade

Dobbelte kunststofhjul med bremse

Sort Kunststofhus - sorte kunststofhjul

Plade

Dobbelte kunststofhjul

Sort Kunststofhus - grå kunststofhjul

Plade

Dobbelte kunststofhjul med bremse

Sort Kunststofhus - grå kunststofhjul

Plade

Kontorstolshjul

Kontorstolshjul i kunststof

DIN 12529 belastningsafhængigt bremset - drive-in pin

50 50 60 20 10x22

50 50 60 20 11x22

Kontorstolshjul i kunststof

DIN 12529 belastningsafhængigt bremset - drive-in pin

Blød hjulbane til hårde gulve

50 50 60 20 10x22

50 50 60 20 11x22

Kontorstolshjul i kunststof

DIN 12529 belastningsafhængigt bremset - drive-in pin

Hård hjulbane til bløde gulve

60 35 68 51,5 10x20

60 35 68 51,5 11x20

Kontorstolshjul i kunststof

DIN 12529 belastningsafhængigt bremset - drive-in pin

Blød hjulbane til hårde gulve

Hård hjulbane til bløde gulve mm

G10.050/G45.010

G10.050/G45.011

G15.050/G45.010

G15.050/G45.011

G10.060/G45.010

G10.060/G45.011

G15.060/G45.010

G15.060/G45.011

Bredt møbelhjul

Farve sort · Blød hjulbane til hårde gulve

Dobbelte kunststofhjul Sort

Dobbelte kunststofhjul med bremse

Sort hus - grå hjul · Gevindtap

Dobbelte kunststofhjul

Sort, RAL 9005 · Hård hjulbane til bløde gulve

Dobbelte kunststofhjul

Sort, RAL 9005 · Blød hjulbane til hårde gulve

Dobbelte kunststofhjul

Sort, RAL 9005 · Hård hjulbane til bløde gulve

Dobbelte kunststofhjul

Sort, RAL 9005 · Blød hjulbane til hårde gulve

Dobbelte kunststofhjul

sølvgrå - blød hjulbane Plade

Dobbelte kunststofhjul

sølvgrå - blød hjulbane Gevindtap

Dobbelte kunststofhjul med bremse

sølvgrå - blød hjulbane Plade

Dobbelte kunststofhjul med bremse

sølvgrå - blød hjulbane Gevindtap

Dobbelte kunststofhjul sort - blød hjulbane

Plade

Dobbelte kunststofhjul sort - blød hjulbane

Gevindtap

Dobbelte kunststofhjul med bremse sort - blød hjulbane

Plade

Dobbelte kunststofhjul med bremse sort - blød hjulbane

Gevindtap

Dobbelte kunststofhjul

Grå, RAL 7001 - glideleje i gaffelhoved

Dobbelte kunststofhjul med bremse

Grå, RAL 7001 - glideleje i gaffelhoved - hjulbremse

Dobbelte kunststofhjul

Grå, RAL 7001- glideleje i gaffelhoved

Dobbelte kunststofhjul med bremse

Grå, RAL 7001- glideleje i gaffelhoved - hjulbremse

Dobbelte kunststofhjul

Grå, RAL 7001 - glideleje i gaffelhoved elektrisk ledende

Dobbelte kunststofhjul med bremse

Grå, RAL 7001 - glideleje i gaffelhoved - hjulbremse elektrisk ledende

Dobbelte kunststofhjul

Grå, RAL 7001- glideleje i gaffelhoved elektrisk ledende

Dobbelte kunststofhjul med bremse

Grå, RAL 7001- glideleje i gaffelhoved - hjulbremse elektrisk ledende

Dobbelte kunststofhjul

Grå, RAL 7001 - kugleleje i gaffelhoved

Dobbelte kunststofhjul med bremse

Grå, RAL 7001 - kugleleje i gaffelhoved - hjulbremse

Dobbelte kunststofhjul

Grå, RAL 7001- kugleleje i gaffelhoved

Dobbelte kunststofhjul med bremse

Grå, RAL 7001- kugleleje i gaffelhoved - hjulbremse

Dobbelte kunststofhjul

Grå, RAL 7001 - kugleleje i gaffelhoved elektrisk ledende

Dobbelte kunststofhjul med bremse

Grå, RAL 7001 - kugleleje i gaffelhoved - hjulbremse elektrisk ledende

Dobbelte kunststofhjul

Grå, RAL 7001- kugleleje i gaffelhoved elektrisk ledende

Dobbelte kunststofhjul med bremse

Grå, RAL 7001- kugleleje i gaffelhoved - hjulbremse elektrisk ledende

Drejeligt design hjul

Trykstøbt zink - Polyurethan bane, sort Plade

Gevindtap

Drejeligt design hjul med bremse

Trykstøbt zink - Polyurethan bane, sort Plade

Gevindtap

Drejeligt design hjul

Trykstøbt zink - Polyurethan bane, grå Plade

Gevindtap

Drejeligt design hjul med bremse

Trykstøbt zink -

grå Plade

Gevindtap

Design dobbelthjul

Trykstøbt zink - Polyurethan bane, sort Plade

Gevindtap

Design dobbelthjul med bremse

Trykstøbt zink - Polyurethan bane, sort Plade

Gevindtap

Design dobbelthjul

Trykstøbt zink - Polyurethan bane, grå Plade

Gevindtap

Design dobbelthjul med bremse

Trykstøbt zink - Polyurethan bane, grå Plade

Gevindtap

Hjulunderstel

Monteringsplade uden hjul, galvaniseret

Dobbelte kunststofhjul til hjulunderstel

Hård hjulbane til bløde gulve

Dobbelte kunststofhjul med bremse til hjulunderstel

Hård hjulbane til bløde gulve

Hjul til indbygning i bordben – Hård hjulbane til bløde gulve

Hjul til indbygning i bordben – Blød hjulbane til hårde gulve

Hjul til indbygning i bordben Hård hjulbane til bløde gulve

Hjul til indbygning i bordben Blød hjulbane til hårde gulve

Drejekranse Kugleleje

Elektrogalvaniseret

Drejekranse Kunststof, sort

Drejekranse Aluminium (med fortanding)

Drejekranse Kunststof, sort

Tryklejer

Dør-/pufrulle, venstre betjent Hjulgaffel Trykstøbt zink Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof med bremse

uden bremse

Indvendig bredde Udvendig bredde

Dør-/pufrulle, højre betjent Hjulgaffel Trykstøbt zink Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof med bremse

Indvendig bredde Udvendig bredde

uden bremse

Indvendig bredde Udvendig bredde

INDUSTRI

ARBEJDSPLADSER

INTRALOGISTIK

MØBELKONSTRUKTION

DISPLAYS

INDKØBSVOGNE

MEDICINSK UDSTYR

SYSTEM CATERING

LEVNEDSMIDDELINDUSTRI

TRANSPORTUDSTYR

Apparathjul bruges i både industri og institution til at flytte let til mellemtungt udstyr og apparater. De robuste hjul, der typisk har gummibane eller er lavet af kunststof, kan tilpasses perfekt til enhver anvendelse, med mange befæstigelsesmuligheder.

APPARATHJUL

KRAFTIGE APPARATHJUL

KUNSTSTOFHJUL

APPARAT HJUL

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Hjulbane Kunststof, sort Hjulfælg Kunststof Leje Glideleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Hjulbane Kunststof, sort Hjulfælg Kunststof Leje Glideleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof, rød Leje Kugleleje

Hjulbane Termoplastisk gummi, grøn

Hjulfælg Kunststof, sort Leje Kugleleje

Hjulbane Termoplastisk gummi, lyseblå

Hjulfælg Kunststof, naturfarvet Leje Kugleleje

Hjulbane Termoplastisk gummi, sort

Hjulfælg Kunststof, sort Leje Kugleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, rød Leje Kugleleje

75 24 75 103

Hjulbane Termoplastisk gummi, grøn Hjulfælg Kunststof, sort Leje Kugleleje

Hjulbane Termoplastisk gummi, lyseblå Hjulfælg Kunststof, naturfarvet Leje Kugleleje

Hjulbane Termoplastisk gummi, sort Hjulfælg Kunststof, sort Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

MODEL

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

mm mm kg mm mm

50 18 50 73 26 * A304.A89.050

75 24 60 103 38 * A304.A89.075

100 28 70 121 39 * A304.A89.100

A324.A89.050

A324.A89.075

A324.A89.100

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

Hjulbane Kunststof, sort Hjulfælg Kunststof Leje Glideleje

mm mm kg mm mm

50 18 50 73 26 *

A304.A90.050

75 23 50 103 38 * A304.A90.075

100 23 65 121 39 * A304.A90.100

A324.A90.050

A324.A90.075

A324.A90.100

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Hjulbane Kunststof, sort Hjulfælg Kunststof Leje Glideleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

75 2x25

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Hjulbane Kunststof, sort Hjulfælg Kunststof Leje Glideleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, rød Leje Kugleleje

Hjulbane Termoplastisk gummi, grøn Hjulfælg Kunststof, sort Leje Kugleleje

Hjulbane Termoplastisk gummi, lyseblå Hjulfælg Kunststof, naturfarvet Leje Kugleleje

Hjulbane Termoplastisk gummi, sort Hjulfælg Kunststof, sort Leje Kugleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, rød Leje Kugleleje

50 2x20 80 73 10,2 36

75 2x25 100 99 10,2 33

Hjulbane Termoplastisk gummi, grøn Hjulfælg Kunststof, sort Leje Kugleleje

50 2x20 80 73 10,2

75 2x25 100 99 10,2 33

Hjulbane Termoplastisk gummi, lyseblå Hjulfælg Kunststof, naturfarvet Leje Kugleleje

75 2x25 100 99 10,2

Hjulbane Termoplastisk gummi, sort Hjulfælg Kunststof, sort Leje Kugleleje

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof Hjulfælg Kunststof Leje Glideleje

Hjulbane Polyurethan Hjulfælg Kunststof Leje Kugleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof Hjulfælg Kunststof Leje Glideleje

50 2x18

Hjulbane Polyurethan Hjulfælg Kunststof Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje (ø80 og ø150 mm. med trådbeskytter i metal)

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Hjulbane Gummi, grå, punkteringsfri

Hjulfælg Kunststof Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje (ø80

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Hjulbane Gummi, grå, punkteringsfri Hjulfælg Kunststof Leje Kugleleje

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje (ø80 og ø150 mm. med trådbeskytter i metal)

* Angiv venligst de nøjagtige dimensioner på tappen. For tekniske data, se side 66.

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

* Angiv venligst de nøjagtige dimensioner på tappen. For tekniske data, se side 66.

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

* Angiv venligst de nøjagtige dimensioner på tappen. For tekniske data, se side 66.

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje (ø80 og ø150 mm. med trådbeskytter i metal)

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

MODEL

Kunststofgaffel - sporkugleleje som drejeled

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

Kunststofhjul

Kunststofgaffel - sporkugleleje som drejeled

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

MODEL

Kunststofgaffel - sporkugleleje som drejeled

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

* Angiv venligst de nøjagtige dimensioner på tappen. For tekniske data, se side 66.

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

* Angiv venligst de nøjagtige dimensioner på tappen. For tekniske data, se side 66.

Hjulbane Termoplastisk gummi, grå, elektrisk ledende Hjulfælg Kunststof Leje Kugleleje

* Angiv venligst de nøjagtige dimensioner på tappen. For tekniske data, se side 66.

Kunststofhjul

MODEL

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Kunststofgaffel - sporkugleleje som drejeled mm mm kg mm mm

100 32 100 137 36 *

C304.A82.101

125 32 100 161 38 * C304.A82.126

C324.A82.101

C324.A82.126

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

mm mm kg mm mm

100 32 100 137 36 *

125 32 100 161 38 *

C304.A81.101

C304.A81.126

C324.A81.101

C324.A81.126

* Runde og firkantede rør 19 - 37,5 mm. Angiv venligst den nøjagtige indvendige rørdimension. For tekniske data om fastgørelse af ekspander, se side 67.

INDUSTRI PRODUKTION

MONTAGE

INTRALOGISTIK

TRANSPORTUDSTYR

EVENTINDUSTRI

TEATER- OG

SCENEKONSTRUKTION

Transporthjul skal kunne modstå og præstere under ekstreme forhold. De bruges i forskellige industrier og sektorer til at flytte transportreoler, transportkasser, containere eller andre kørende enheder, for det meste inden for produktion, montage og intern logistik.

Event- og musikbranchen er afhængig af Blue Wheels, teater- og scenekonstruktion af »Black in Style«. Dybden og bredden i vores produktsortiment betyder, at vores hjul kan bruges i en lang række applikationer med meget varierende krav.

TRANSPORTHJUL KOMPAKTE HJUL

FODBESKYTTERE

DREJELIGE HJUL MED

CENTRALBREMSE

DREJELIGE HJUL MED

BELASTNINGSAFHÆNGIG

RETNINGSBREMSE

DREJELIGE HJUL MED

RETNINGSBREMSE

TRANSPORT HJUL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof Hjulfælg Kunststof Leje Rulleleje (Ø 58 mm glideleje)

Variant: Glideleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof Hjulfælg Kunststof Leje Rulleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Kunststof Leje Rulleleje

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Kunststof Leje Rulleleje

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Polyurethan, blå 85 +/-3 Shore A Hjulfælg Kunststof Leje Rulleleje

Hjulbane Polyurethan blå 85 +/-4 Shore A

Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan, blå 85 +/-3 Shore A Hjulfælg Kunststof Leje Rulleleje

Hjulbane Polyurethan blå 85 +/-4 Shore A Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

200

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Polyurethan blå 95 +/-3 Shore A Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan blå 95 +/-3 Shore A Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

Hjulbane Polyurethan grå, +/-3 78 Shore A Hjulfælg Polyamid med trådbeskytter Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Gummi, sort Hjulfælg Stålfælg, ø80

Hjulbane Gummi, grå

Hjulfælg Stålfælg Leje Rulleleje

med trådbeskytter Leje Rulleleje

Hjulbane Gummi, sort, elektrisk ledende Hjulfælg Stålfælg Leje Rulleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Rulleleje

Variant: Tap-montering

Hjulbane Gummi, grå Hjulfælg Stålfælg Leje Rulleleje

Variant: Tap-montering

Hjulbane Gummi, sort, elektrisk ledende Hjulfælg Stålfælg Leje Rulleleje

Hjulbane Gummi, sort

Hjulfælg Kunststof Leje Glideleje

Hjulbane Gummi, sort Hjulfælg Kunststof Leje Rulleleje

Hjulbane Gummi, sort

Hjulfælg Kunststof Leje Glideleje

Hjulbane Gummi, grå

Hjulfælg Kunststof Leje Rulleleje

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Transporthjul

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Gummi, sort Hjulfælg Kunststof Leje Glideleje

Variant: Tap-montering

Hjulbane Gummi, sort

Hjulfælg Kunststof Leje Rulleleje

Variant: Tap-montering

Hjulbane Gummi, sort

Hjulfælg Kunststof Leje Glideleje

Variant: Tap-montering

Hjulbane Gummi, grå

Hjulfælg Kunststof Leje Rulleleje

Variant: Tap-montering

af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Rulleleje

Gaffel

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Rulleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, rød Leje Rulleleje

Hjulbane Termoplastisk gummi, lysegrå Hjulfælg Kunststof, orange Leje Rulleleje

Hjulbane Termoplastisk gummi, grøn Hjulfælg Kunststof, sort Leje Rulleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, sort Hjulfælg Kunststof, sort Leje Rulleleje

Hjulbane Termoplastisk gummi, lyseblå Hjulfælg Kunststof, naturfarvet Leje Rulleleje

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof, lysegrå Leje Rulleleje

af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Elastisk gummi, sort Hjulfælg Kunststof Leje Rulleleje

Hjulbane Elastisk gummi, blå Hjulfælg Kunststof ø100 mm. med trådbeskytter) Leje Rulleleje

Hjulbane Elastisk gummi, blå Hjulfælg Kunststof Leje Kugleleje

Hjulbane Elastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Gaffel

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, grå Hjulfælg Aluminium Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Prothane® Besothane

Egenskaber i sammenligning ++ Fremragende + God = Normal Besothane Prothane®

Belastning

Shore-hårdhed 83 Shore A 93 Shore A

Modstandsdygtighed over for rebound 45 – 55 % 20 – 25 %

Trækstyrke 30 – 35 Mpa 30 – 35 Mpa

Forlængelse ved brud 500 – 700 % 400 – 600 %

Modstandsdygtighed over for rivning 85 – 95 N/mm 75 – 85 N/mm Besothane Prothane®

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

100

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A

Hjulfælg Støbejern Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Luftgummi, sort

Hjulfælg Stålfælg Leje Rulleleje

Hjulbane Polyurethan Hjulfælg Stålfælg Leje Rulleleje

Sorte dæk

Hjulbane Polyurethan

Hjulfælg Stålfælg Leje Rulleleje

Blå dæk

EN FODBEVÆGELSE, ALT STOPPER

Individuel bestemmelse i position

Centerlås med fodpedal

Patent nr. 10 2019 123 213

Central låseanordning med midterste fodplade

Centerlås til 4 drejelige hjul

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof Hjulfælg Kunststof Leje Rulleleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

Hjulbane Polyurethan, blå 85 +/-3 Shore A Hjulfælg Kunststof Leje Rulleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Rulleleje

Hjulbane Gummi, sort Hjulfælg Stålfælg Leje Rulleleje

Hjulbane Elastisk gummi, sort Hjulfælg Kunststof Leje Rulleleje

Hjulbane Elastisk gummi, blå Hjulfælg Kunststof Leje Kugleleje

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, grå Hjulfælg Kunststof Leje Kugleleje

Drejelige hjul med belastningsafhængig retningsbremse (360°)

LØFT EMNET OG

HJULROTATION STOPPES SÆT

DET NED OG HJULENE KØRER NORMALT

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Elastisk gummi, blå

Hjulfælg Kunststof Leje Rulleleje

Hjulbane Elastisk gummi, blå

Hjulfælg Kunststof Leje Kugleleje

Hjulbane Elastisk gummi, grå

Hjulfælg Kunststof Leje Kugleleje

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Kugleleje

Drejelige

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

Drejelige hjul med retningsbremse

MANØVREDYGTIGHED EFTER BEHOV

Retningsbremser er den ideelle opgradering af hjul til manuelt håndteret transportudstyr, så bliver et drejeligt hjul lavet om til et fast hjul. Det giver gode køreegenskaber ved større afstande, og samtidig er der høj manøvredygtighed ved at slå den fra igen.

Bemærk:

Retningsbremsen kan skrues fast, leveres løs. ALZ

Passer med drejelige hjul uden bremse i L400-serien, pladestørrelse 135x110 mm. Kan også monteres med N-serien, ved hjælp af afstandsskiver og diverse tilpasning.

Retningsbremsen kan skrues fast, leveres løs. ALZ.K

Bemærk:

Passer med drejelige hjul uden bremse i L400-serien, pladestørrelse 104x80 mm.

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof Hjulfælg Kunststof Leje Rulleleje

Retningsbremse i kunststof, skrues på, passer til hjul

Retningsbremsen monteres samtidig med hjulet, og når den aktiveres manuelt ved hjælp af en split, så bliver et drejeligt hjul lavet om det fast hjul. Det giver gode ved større afstande, og samtidig er der høj manøvredygtighed ved at slå den fra igen.

ET SIKKERT VALGFODBESKYTTER

En fodbeskytter er den sikre opgradering af hjul for at forhindre ulykker. Den virker uanset fodtøj, fra bare fødder til sikkerhedssko.

Den ideelle beskyttelse til ekstra sikkerhed i industri, logistik, produktion og catering.

Bestil hjul direkte med fodbeskyttelse Fodbeskytteren monteres direkte fra fabrikken og fungerer på gaffelserier L400, LSS400 og L600, i diameter ø125 til ø200 mm.

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Stål Leje Kugleleje

35 25 100 58 60x60 48x48/38x38 7 20

50 25 120 74 60x60 48x48/38x38 6.3 24

MODEL

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Stål Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Kunststof, hvid Hjulfælg Kunststof, hvid Leje Rulleleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Polyamid Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

150 50 450 195 135x105 105x75/80 11 53/56

160 50 450 200 135x105 105x75/80 11 53/56 LM400.B90.160

200 50 500 240 135x105 105x75/80 11 54/53

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Støbejern Leje Kugleleje

11 54/53

VÅDT MILJØ FØDEVAREINDUSTRI

CATERING

KEMISK INDUSTRI HYGIEJNEOMRÅDER

Hjul med rustfrie gafler finder anvendelse indenfor mange forskellige områder, og sikrer lang holdbarhed af det kørende udstyr, samt overholder krav inden for levnedsmiddel industrien.

APPARATHJUL I RUSTFRIT STÅL

TRANSPORTHJUL I RUSTFRIT STÅL

SVÆRLASTHJUL I RUSTFRIT STÅL

MODEL

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Glideleje

Apparathjul i rustfrit stål

MODEL

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

50 18 50 69 11 24

75 25 75 100 11 24.5

100 32 100 135 13 38

Hjulbane Kunststof Hjulfælg Kunststof Leje Glideleje

G101.A80.052

G101.A80.077

G101.A80.102

G101.A80.127

G101.A90.052

G101.A90.077

G101.A90.102

G121.A80.052

G121.A80.077

G121.A80.102

G121.A80.127

G121.A90.077

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Polyamid Hjulfælg Polyamid Leje Glideleje

Hjulbane Polyurethan, blå 85 +/-3 Shore A Hjulfælg Kunststof Leje Glideleje

Apparathjul i rustfrit stål

MODEL

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Glideleje

Hjulbane Polyurethan, blå 85 +/-3 Shore A Hjulfælg Kunststof Leje Glideleje

Hjulbane Polyurethan rød 95 +/-3 Shore A

Hjulfælg Kunststof Leje Glideleje

Hjulbane Polyurethan rød 95 +/-3 Shore A

Hjulfælg Kunststof Leje Rulleleje i rustfrit stål

Hjulbane Polyurethan rød 95 +/-3 Shore A

Hjulfælg Polyamid Leje Kugleleje i rustfrit stål

MODEL Apparathjul i rustfrit stål

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan rød 95 +/-3 Shore A

Hjulfælg Kunststof Leje Glideleje

150

Hjulbane Polyurethan rød 95 +/-3 Shore A

Hjulfælg Kunststof Leje Rulleleje i rustfrit stål

Hjulbane Polyurethan rød 95 +/-3 Shore A

Hjulfælg Polyamid Leje Kugleleje i rustfrit stål

MODEL

i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Polyamid

Hjulfælg Polyamid Leje Glideleje

Hjulbane Polyamid

Hjulfælg Polyamid Leje Rulleleje i rustfrit stål

Gaffel

MODEL

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Kunststof Leje Glideleje

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Polyamid Leje Kugleleje i rustfrit stål

INDUSTRIEL PRODUKTION

TRANSPORTENHEDER

INDUSTRITRUCKS

INTERN LOGISTIK

Sværlasthjul bruges til den besværlige transport af meget tungt gods, kan eventuelt være som dobbelthjul for at skåne køreunderlaget.

Drejegafler i kraftigt pladestål eller svejst konstruktion og med særdeles kraftige drejeled.

SVÆRLASTHJUL

FJEDERMONTEREDE SVÆRLASTHJUL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Kunststof

Hjulbane Polyamid Hjulfælg Kunststof Leje Kugleleje

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Polyamid Leje Kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A

Hjulfælg Aluminium Leje Kugleleje

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Støbejern Leje Kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Kunststof Leje Rulleleje

Hjulbane Elastisk gummi, blå Hjulfælg Kunststof Leje Rulleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, grå Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Støbejern Leje Kugleleje

MODEL

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

Hjulbane Polyamid Hjulfælg Kunststof Leje Kugleleje

Hjulbane Støbt polyamid

Hjulfælg Støbt polyamid Leje Kugleleje

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan rød 95 +/-3 Shore A Hjulfælg Polyamid Leje Kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A

Hjulfælg Aluminium Leje Kugleleje

MODEL

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Støbejern Leje Kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, grå Hjulfælg Aluminium Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Polyamid Hjulfælg Polyamid Leje Kugleleje

175 45 500 332.5 138x110 105x75/80 11 56

200 50 1200 345 138x110 105x75/80 11 56

Hjulbane Støbt polyamid

Hjulfælg Støbt polyamid Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Hjulbane Elastisk gummi, sort

Hjulfælg Støbejern Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

MODEL

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Støbejern Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Støbejern

Hjulfælg Støbejern Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret

Hjulbane Støbejern

Hjulfælg Støbejern Leje Kugleleje

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Polyamid

Hjulfælg Polyamid Leje Kugleleje

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kugleleje

Hjulbane Elastisk gummi, sort Hjulfælg Støbejern Leje Kugleleje

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Støbejern Leje Kugleleje

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kuglelejer - fjeder i kraftigt Elastomer- for fjedervandring se side 176

Hjulbane Elastisk gummi, sort Hjulfælg Aluminium Leje Kugleleje

Byggehøjde uden last Byggehøjde med fuld last

Hjulbane Elastisk gummi, sort Hjulfælg Støbejern Leje Kugleleje

Byggehøjde uden last

Hjulgaffel Fjederkraft Forspændingskraft Fjedervandring

Alle funktioner fra de kraftige fjederhjul:

• Stærke elastomer-fjedre

• Transport med lav vibration

• God kørekomfort

MODEL

Opsvejset stålgaffel - galvaniseret - lukket drejekrans med kuglelejer - fjeder i kraftigt Elastomer- for fjedervandring se side 176

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjulbane Besothane støbt polyuretan 83 +/-3 Shore A Hjulfælg Aluminium Leje Kugleleje

Byggehøjde uden last

de med fuld last

Hjulbane Prothane® støbt polyuretan 95 +/-3 Shore A Hjulfælg Støbejern Leje Kugleleje

Byggehøjde uden

INDUSTRI

INTRALOGISTIK

STILLADSER

BYGGEPLADSUDSTYR

CONTAINER HÅNDTERING

LUFTFRAGTSLOGISTIK

MASKINKONSTRUKTION

Nogle gange ligger ønsker og krav udenfor standardprogrammet, både hvad angår størrelser og typer. Heri findes et bredt udvalg af løsninger til såvel bedre ergonomi som sikring og fastgørelse af kørende emner. Spørg endelig for uddybning af vores muligheder for specialløsninger til netop din udfordring.

BS-ETEC SYSTEMET

STILLADSHJUL

HJUL TIL CONTAINERE HJUL TIL ISO CONTAINERE TILBEHØR TIL BYGGEPLADSER

HJUL TIL BAGERIER

TEATERHJUL

VOGNBREMSER + HJUL MED INDBYGGET STILLEFOD

SPECIELLE HJUL

OG SYSTEMER

1

BS-eTec består af 3 komponenter, der er kompatible med en lang række transportvogne. Systemet er modulært og kan eftermonteres og tilbyder et stort antal muligheder for tilpasning efter behov.

2

3

1: Betjeningsenhed

• Montering af styreenheden er fleksibel, enten på tilpasset monteringsplade eller direkte indbygget på vognen

• Konfigurerbare indstillinger som hastighed, acceleration og kortslutningsbremse

• 36V strømforsyning (24V til 48V muligt)

• Standard genopladeligt batterisystem og oplader

• Trækhjul med et output på ca. 60W pr. hjul (op til 144W pr. hjul muligt ved 6A)

2: Håndtag i cockpittet

• Assistenten kan styres meget præcist frem og tilbage med en tommelfingerkontakt

•

• Cockpithåndtaget kan tilpasses de eksisterende forhold

3: Elektrisk drev

• Trækhjul med diameter på ø150 mm til brug med drejelige hjul med en diameter på ø200 mm (andre varianter på forespørgsel)

• Næsten samme pladsbehov som hjul i fast gaffel

•

• Enkeltsidet ophæng - Maksimal totalvægt op til 500 kg

• Standard pladestørrelse: 138x110 mm - Standard bolthul afstand: 105x75/80 mm

BS-eTec har følgende fordele:

• Hurtigere processer i intralogistikken

• Aflastning af medarbejderne

• Bedre arbejdsgang

• Modulær eftermontering og enorm kompatibilitet

BS-eTec

Ladvogn med skubbebøjle

Beskrivelse

Ladvogn 100x60 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

Ladvogn med skubbebøjle

Beskrivelse

Ladvogn 100x70 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

SBW.1060.E

Ladvogn med skubbebøjle

Beskrivelse

Ladvogn 120x80 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

Ladvogn med lukket gavl og skubbebøjle

Beskrivelse

Ladvogn 100x60 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, gavl og bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

SBW.1280.E

SBW.1070.E

STW.1060.E

Vogne med indbygget BS e-Tec

Ladvogn med lukket gavl og skubbebøjle

Beskrivelse

Ladvogn 100x70 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, gavl og bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

Ladvogn med lukket gavl og skubbebøjle

Beskrivelse

Ladvogn 120x80 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, gavl og bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

Bordvogn

Beskrivelse

Bordvogn 100x70 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, top- og bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

Bordvogn

Beskrivelse

Bordvogn 120x80 cm., håndtagshøjde 99 cm., stålrør ø26,9x1,75 mm., pulverlakeret i RAL 5010, top- og bundplade i lamineret MDF. Drejelige TPE-hjul og faste PU-hjul, afsmitningsfrie, belastningskapacitet 500 kg

STW.1070.E

STW.1280.E

TIW.1070.E

TIW.1280.E

Containerhjul med twistlock

Hjulene kan monteres på alle containere i overensstemmelse med ISO 1161-standarden. Vores containerhjul passer ind i hjørnebeslagene på standard 20- og 40-fods containere.

Containeren kan trækkes af en traktor eller gaffeltruck ved hjælp af trækstangen. Trækstangen er foldbar og muliggør effektiv manøvrering.

Hvor meget last kan ISO-containerens hjul bære? Husk, at ujævne overflader og ujævnt terræn øger spidsbelastningen på et enkelt hjul. For at beregne den nødvendige belastningskapacitet anbefaler vi at dividere den samlede vægt af lasten + containerens vægt med 2,5.

Eksempel:

Containerens vægt 800 kg + lasten i containeren 9000 kg = totalvægt 9800 kg.

9800/2,5 = 3920 kg belastningskapacitet påkrævet pr. containerhjul.

Hjul til containere

Containerhjulsæt til brug på jævne underlag

• Containerhjulsæt bestående af 2 drejelige hjul og 2 drejelige hjul med bremse.

• Med drejelås til ISO 1161-hjørnebeslag.

• Hjul med støbejernskerne, PU-slidbane

• Belastningsevne pr. hjul: 1800 kg

• Maksimumshastighed: 6 km/t

Containerhjulsæt til brug på jævne underlag

• Containerhjulsæt bestående af 2 drejelige hjul og 2 drejelige hjul med bremse

• Med drejelås til ISO 1161 hjørnebeslag

• Hjul med støbejernskerne, PU-slidbane

• Belastningsevne pr. hjul: 3000 kg

• Med retningsbremse

• Maksimum hastighed: 6 km/t

Containerhjulsæt til brug på jævne underlag

• Containerhjulsæt bestående af 2 drejelige hjul og 2 drejelige hjul med bremse

• Med drejelås til ISO 1161 hjørnebeslag

• Hjul med støbejernskerne, PU-slidbane

• Belastningsevne pr. hjul: 4500 kg

• Med retningsbremse

• Maksimumshastighed: 6 km/t

Containerhjulsæt til brug på jævne underlag

• Containerhjulsæt bestående af 4 drejelige hjul med bremse

• Med drejelås til ISO 1161 hjørnebeslag

• Hjul med støbejernskerne, PU-slidbane

• Belastningsevne pr. hjul: 5000 kg

• Med retningsbremse

• Maksimumshastighed: 6 km/t

Containerhjulsæt til brug på jævne underlag

• Containerhjulsæt bestående af 4 drejelige hjul med bremse

• Med drejelås til ISO 1161-hjørnebeslag

• Hjul med støbejernskerne, PU-slidbane

• Belastningsevne pr. hjul: 6500 kg

• Maksimumshastighed: 6 km/t

Containerhjulsæt til brug på ujævne underlag

• Containerhjulsæt bestående af 4 drejelige hjul med massiv, elastisk gummibane.

• Med drejelås til ISO 1161-hjørnebeslag.

• Belastningsevne pr. hjul: 2000 kg

• Maksimumshastighed: 6 km/t

Containerhjulsæt til brug på ujævne underlag

• Containerhjulsæt bestående af 4 drejelige hjul med massiv, elastisk gummibane.

• Med drejelås til ISO 1161 hjørnebeslag.

• Belastningsevne pr. hjul: 3000 kg

• Maksimumshastighed: 6 km/t

Sammenklappelig trækstang CR.DS

• Trailerkobling til bugsering af containere eller platforme med ISO-hjørner

• Maksimal bugseringsvægt: 25000 kg

HJUL TIL HÅNDTERING AF LUFTFRAGT GODS

Hvert sekund tæller inden for luftfragt, og derfor stilles der høje krav til performance af udstyr, der bruges i lufthavne. Air Cargo Castors sidder monteret med den diamantformede monteringsplade nedad, så udstyret kører ovenpå hjulene. Der sidder typisk 10-16 hjul pr. kvadratmeter, afhængig af den krævede belastningsevne.

Cargo Castor hjul

Hjulbane Kunststof Hjulfælg Kunststof Leje Kugleleje

Fender, tilbehør

360 graders guidet rotation Som fuldgyldige hjul, der er integreret i rulleundersiden eller -bordet, og som frit kan rotere 360 grader, giver Air Cargo Castors hjul mulighed for hurtig og effektivt vareflow.

Air Cargo Castor hjulene er udviklet ud fra praktisk erfaring: med integreret beskyttelse til hjulene, slagfaste, slidstærke hjulbaner, kuglelejer beskyttet med gummipakninger og galvaniseret støvafskærmning for at forhindre blokering af hjulene. De har bevist deres ydeevne i mange statiske og dynamiske belastningstests.

Parkeringsbremse

Vognbremser +

Hjul med indbygget stillefod

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Kunststof

Hjulfælg Kunststof Leje Kugleleje

Hjul med indbygget stillefod

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan

Hjulfælg Stål Leje Kugleleje

Vognbremser + hjul med indbygget stillefod

Hjul med indbygget stillefod

Støbt aluminium - med integreret nivelleringsfod - dobbelt kuglekrans i drejeleddet

Hjulbane Polyamid

Hjulfælg Polyamid Leje Glideleje

nivelleringshøjde

40 19.2 50 75 55x55 42x42 8 W220.A90.040

50 24 250 85 73x73 58x58 10 W220.A90.050

62 30.7 500 110 90x90 70x70 12 W220.A90.062

Hjul med indbygget stillefod

Støbt aluminium - med integreret nivelleringsfod - dobbelt kuglekrans i drejeleddet

Hjulbane Polyamid

Hjulfælg Polyamid Leje Glideleje

Hjul med indbygget stillefod

nivelleringshøjde

Støbt aluminium - med integreret nivelleringsfod med skraldejustering - dobbelt kuglekrans i drejeleddet

Hjulbane Polyamid

Hjulfælg Polyamid Leje Glideleje

nivelleringshøjde

Hjul med indbygget stillefod

Støbt aluminium - med integreret nivelleringsfod med skraldejustering - dobbelt kuglekrans i drejeleddet

Hjulbane Polyamid

Hjulfælg Polyamid Leje Glideleje

nivelleringshøjde

Mulig

MODEL

Arbejdsbordshjul

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane: Polyurethan

Hjulfælg: Kunststof Leje: Kugleleje

Ved tryk på pedalen skubbes hjulene ned, så emnet kan flyttes, og ved ny position vippes beslaget op igen. Afhængig af vægt på det flyttede emne skal man hjælpe med at løfte, da man ellers kan bøje pedalen.

Hjul med hjørnebeslag

Gaffel i galvaniseret stålplade - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå Hjulfælg Kunststof Leje Glideleje

Hjul med hjørnebeslag

Gaffel i galvaniseret stålplade - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, grå

Hjulfælg Kunststof Leje Glideleje

Fjedervandring 60 mm Gummihjul

Kunststofhjul

Portrulle

Gummihjul

Kunststofhjul

Stigehjul, fast

Gaffel med indbygget fjeder, termoplastisk gummihjul, fjederpåvirkning fra 5 kg. belastning

Stigehjul, drejeligt

Gaffel med indbygget fjeder, termoplastisk gummihjul, fjederpåvirkning fra 5 kg. belastning

Gaffel af stålplade - galvaniseret - dobbelt kuglekrans i drejeleddet

Hjulbane Forstærket kunststof, -40°C / +280°C, kortvarigt op til +300°C

Hjulfælg Forstærket kunststof Leje Glideleje

Hjulbane Polyamid glasfiberforstærket, +280 °C

Hjulfælg Polyamid glasfiberforstærket Leje Glideleje

Hjulbane Silikone rød, +250 °C

Hjulfælg Polyamid glasfiberforstærket Leje Kugleleje

Hjulbane Silikone rød, +250 °C

Hjulfælg Polyamid glasfiberforstærket Leje Glideleje

MODEL

Gaffel i rustfrit stål - dobbelt kuglekrans i drejeleddet

Hjulbane Forstærket kunststof, -40°C / +280°C, kortvarigt op til +300°C

Hjulfælg Forstærket kunststof Leje Glideleje

Hjulbane Polyamid glasfiberforstærket, +280 °C

Hjulfælg Polyamid glasfiberforstærket Leje Glideleje

Hjulbane Silikone rød, +250 °C

Hjulfælg Polyamid glasfiberforstærket Leje Kugleleje

Hjulbane Silikone rød, +250 °C

Hjulfælg Polyamid glasfiberforstærket Leje Glideleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A

Hjulfælg Stål Leje Kugleleje

SidelængdeTrekantet plade

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A

Hjulfælg Aluminium Leje Kugleleje

SidelængdeTrekantet plade

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Stål Leje Kugleleje

MODEL MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Aluminium Leje Kugleleje

SidelængdeTrekantet plade

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Aluminium Leje Kugleleje

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Termoplastisk gummi, sort Hjulfælg Kunststof, sort Leje Rulleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Stål Leje Kugleleje

MODEL

Gaffel af stålplade, sort - dobbelt kuglekrans i drejeleddet

Hjulbane Polyurethan 90 +/- 3 Shore A Hjulfælg Aluminium Leje Kugleleje

Hjul til byggepladshegn

Transportbeslag til byggepladshegn, monteret med hjul L420.B10.125 - Installation med 4 bolte M8x65 med møtrikker - Passer til alle standard byggepladshegn

Hjulbane Kunststof, hvid

Hjulfælg Kunststof Leje Rulleleje

Hjul til byggepladshegn

Transportbeslag til byggepladshegn, monteret med hjul L420.B40.125 - Installation med 4 bolte M8x65 med møtrikker - Passer til alle standard byggepladshegn

Hjulbane: Gummi, sort

Hjulfælg Kunststof Leje Glideleje

Klemme til byggepladshegn

Klemme til at koble hegnssegmenter sammen - Fremstillet af galvaniseret stål, inkl. skrue og møtrik - Klemmeområde 38-46 mm til alle standard byggepladshegn

Materialetykkelse

Klemme til byggepladshegn

Klemme til at koble hegnssegmenter sammen - Fremstillet af galvaniseret stål, inkl. skrue og møtrik - Klemmeområde 38-46 mm til alle standard byggepladshegn

Materialetykkelse

KLEMME.2

Hjul med klemme til byggepladshegn med runde rør

Hjul med galvaniserede beslag kan monteres direkte på byggepladshegn med rørdiametre på 40 - 45 mm, og hjulene giver øjeblikkelig mobilitet.

Hjul til byggepladshegn

Hjulbane Kunststof, hvid

Hjulfælg Kunststof, hvid Leje Glideleje

Hjul til byggepladshegn

Hjulbane Gummi, sort

Hjulfælg Kunststof, sort Leje Glideleje

Standardstilladser kan gøres mobile

Stilladshjul forvandler standardstilladser i forskellige størrelser til rullestilladser. Rullestilladser forenkler en lang række arbejdsopgaver, som skal foregå i højden, da stilladset nu kan flyttes af den enkelte medarbejder uden problemer, hvilket reducerer tidsforbrug og den nødvendige arbejdskraft.

Stilladsspindler eller gevindstænger bruges til at udjævne ujævne underlag. Vores stilladshjul er testet i overensstemmelse med DIN EN 1004.

Forskellige typer lås, samt større udvalg af farver, størrelser og typer af hjul

Originalt udstyr

Er du producent af stilladser, så kontakt os endelig om mulighed for at levere skræddersyede hjul, der passer nøjagtigt til dig system.

Bremser med høj stabilitet

Når bremsen aktiveres forskubbes hjulet i gaflen, så det er centreret under tappen og dermed fungerer som hjul i fast gaffel. Det giver høj belastningskapacitet på op til 1000 kg. statisk.

Drejeligt hjul med bremse Serie V122 ...

Drejeligt hjul med bremse Serie V522 ... Drejeligt hjul med bremse Serie V222 ...

Drejeligt hjul med bremse Serie V322 ...

Drejeligt hjul med bremse Serie V422 ... Drejeligt hjul med bremse Serie V722 ...

Fem typer af fastgørelse til stilladshjul

Justerbar spindel

Til enkel nivellering af ujævnt terræn bruges gevindtap med omløber, leveres med ø33,7 mm. eller ø38 mm. tap i længde på 300, 400, 500 eller 600 mm.

Monteringsplade

Til montering med fire bolte/møtrikker, med pladestørrelse 135 x 110 mm, bolthuls afstand 105 x 80 mm og bolthulstørrelse 13,5 x 11 mm, pladen passer til alle modeller i V122 - V522-serien med hjuldiametre fra 150 mm til 200 mm.

Ståltap

Sættes ind i stilladsrøret og fæstnes med en lille bolt. Tapdiameter ø34,5 mm. samt ø38,35 mm., desuden diameter ø27 mm., ø34 mm., og ø38 mm. på forespørgsel. Taplængde 55,5 mm. eller 58 mm., desuden 100 mm. og 112 mm. på forespørgsel.

Rundt rør

Sættes udenom stilladsrøret og fastgøres, fås i ø46 mm. eller ø60 mm. og i længde 100 mm. eller 150 mm.

Ekspander

En indvendig skrue udvider og forankrer muffen af højkvalitetspolyamid sikkert i det runde eller firkantede rør.

MATERIALEFLOW

SORTERINGSLINJER

RULLEBANESYSTEMER

SYSTEMER TIL

ORDREPLUKNING

REOLSYSTEMER

LAGERSYSTEMER

Transportsystemer på fabrikken udgør det centrale grundlag for en effektiv styring af materialeflowet. Forskellige transportelementer kan forbindes i netværk for at transportere varerne fra tilførselsstedet til leveringsstedet så effektivt som muligt. Produktionslinjer optimerer de interne omkostninger og sikrer et hurtigt gennemløb. Vi er din pålidelige partner, fordi vores bærende ruller kan leveres til dig inden for 24 timer, så alt, hvad der skal køre glat, kan køre glat.

RULLEBUKKE TIL MATERIALEFREMFØRING

TRANSPORTKUGLER

RULLESKINNER /

RULLESKINNER MED FLERVEJSHJUL

PALLE-RULLEBANER

TRANSPORTRULLER

RULLEBANER

TRANSPORT TEKNOLOGI

Rullebuk, kombi

• Materialestativ med 2-benet konstruktion

• Transportrulle i galvaniseret stål, diameter 60 mm, vægtykkelse 1,5 mm

• Skinne med 8 transportkugler

Rullebuk med transportkugler

• Materialestativ med 2-benet konstruktion

• Svejset stålkonstruktion

3 skinner med 8 transportkugler hver

• Trinløs højdejustering

• Kan foldes sammen

• Overfladebelastning på hele støttebredden

• Kan foldes sammen

• Trinløs højdejustering

• Overfladebelasting på hele støttebredden

Rullebuk V-formet med transportkugler

• Materialestativ med 2-benet konstruktion

• Med 4 transportkugler Ø 25 mm Til rør og stænger fra 3/4“ til 16“

• Profilhovedets bredde: 60 x 30 mm

• Trinløs højdejustering

• Med støtte på 2 eller 4 transportkugler

Kugle Ø min./max. bredde kg mm mm mm

100 / 200 25 715-1060/1128 260

ROLLST..V.KU

Rullebuk V-formet

• Materialestativ med 3-benet konstruktion

• Plug-in-system til montering af fødder

• Transportruller i galvaniseret stål, 50

mm diameter, 1,5 mm vægtykkelse, 200 mm lang

• Trinløs højdejustering

Rullebredde min./max.

mm mm

670/1100 ROLLST..V

Rullebuk

• Materialestativ med 3-benet konstruktion

• Plug-in-system til montering af fødder

• Transportruller i galvaniseret stål, 50

mm diameter, 1,5 mm vægtykkelse

• Trinløs højdejustering

• Justerbar med og uden stop

• Belastning er på hele bredden

Rullebredde min./max.

Rullebuk til materialefremføring

Rullebuk med transportkugler

• Kugleskinne 430 mm lang, med 8 galvaniserede stålkugler, 15 mm i diameter

• Materialestativ med 3-benet

Rullebuk med flervejsruller

• Flervejshjulskinne 350 mm lang, med 17 allround-hjul i plast med en diameter på 50 mm

• Stativ med 3-benet konstruktion

konstruktion

• Plug-in-system til montering af fødder

• Trinløs højdejustering

• Belastning er på hele bredden

• Plug-in-system til montering af fødder

• Trinløs højdejustering

• Belastning er på hele bredden

FLEKSIBEL TRANSPORT LØSNINGER TIL

INDUSTRIEN

Transportkugler

Kugle Galvaniseret stål Kuglehus Galvaniseret stål

Transportkugler

Kugle Galvaniseret stål Kuglehus Galvaniseret stål

Transportkugler

Kugle Stål Kuglehus Stål Galvaniseret overflade

alle dele galvaniseret og kugler i „ikke rustende“ stål

Alle dele er lavet i „ikke rustende“ stål

Transportkugler

Kugle Kunststof Kuglehus Galvaniseret stål

Transportkugler

Kugle Stål Kuglehus Stål

Transportkugler

Kugle Nylon Kuglehus Stål

RULLESKINNER: OPTIMAL KØRSEL AF

KARTONER OG KASSER

Rulleskinner

Det primære anvendelsesområde for rulleskinnerne er i flowracks til sikker flytning af transportkasser og kartoner. Rullerne er lavet af termoplastisk materiale af høj kvalitet, som er slagfast og brudsikkert. Materialet absorberer ikke fugt og er modstandsdygtigt over for syrer og baser. Rullerne er monteret på stålaksler og fås som standardruller og flangeruller.

Rullebåndsprofilen er lavet af koldprofileret, sendzimir-galvaniseret stål med en tykkelse på 0,75 mm.

De angivne delinger (33, 50 ...) er kun omtrentlige. Det nøjagtige hulmønster er 16,667 mm +/- 0,1 mm.

Mini-rulleskinner med ruller, diameter 13 mm

Tilgængelig variant : Elektrisk ledende ruller (farve sort)

Mini-rulleskinner med flangeruller, diameter 18/28 mm

Maksimal støtteafstand (mm)

Rulleskinner med ruller, diameter 28 mm

Tilgængelig variant : Elektrisk ledende ruller (farve sort)

Rulleskinner med flangeruller, diameter 28/41 mm

Tilgængelig variant : Elektrisk ledende ruller (farve sort)

Angiv venligst den ønskede samlede længde af rulleskinnerne ved bestilling! (max. længde 6500 mm)

Rulleskinner med flervejs-hjul

Rulleskinner med ruller, diameter 30 mm

Transportruller med en diameter på 30 mm har en belastningsevne på 12 kg. Hvert emne må dog maksimalt veje 35 kg.

Rulleskinner med flangeruller, diameter 30/44 mm

Flervejshjul bruges overalt, hvor flade beholdere, pakker, kartoner eller emner skal vendes, sorteres, omdirigeres, tilføres eller plukkes.

Dimensionerne og vægten af det gods, der skal transporteres, bestemmer afstanden mellem hjulene eller rullerne. Det transporterede gods bør ikke overstige følgende individuelle vægte:

Ø 50 mm: 100 daN (kg)

Ø 60 mm: 200 daN (kg)

Ø 80 mm: 400 daN (kg)

Hjulene kan bruges i et temperaturområde mellem -15 °C og +80 °C. De angivne delinger (66, 100 ...) er kun omtrentlige. Det nøjagtige hulmønster er 33,33 mm.

Rulleskinner med flervejs-hjul

Tilgængelig variant : I rullediameter 50 mm også tilgængelig som skinne med enkeltruller

Rulleskinner

• Rulleskinner bruges for eksempel til

• Flow-stativer

• Styreskinner

• Rullebaner til at forbinde to arbejdsstationer

• Pakkemaskiner

Sorteringsstationer

• Som regel kan vi levere din ønskede længde. Profilen er sendzimirgalvaniseret. Standardruller monteres i den nederste række af huller, medmindre andet bestilles specifikt, men flangeruller monteres altid i den øverste række af huller.

Rulleskinner med kunststofruller, diameter 48 mm

Transportruller i kunststof (48 mm) uden flanger har en belastningsevne på 10 daN (kg).

Tilgængelig variant: Elektrisk ledende ruller (farve sort)

Rulle med glideleje

Standardrulle med bufferring lavet af PUR

Rulleskinner med flangeruller i kunststof, diameter 48/66 mm

Transportruller i kunststof (48 mm) med hjulflange har en belastningsevne på 10 daN (kg).

Rulleskinner med ruller af galvaniseret stål, diameter 48 mm

Transportruller i stål (48 mm) uden hjulflange har en belastningsevne på 20 daN (kg).

Tilgængelig variant : Rulle med glideleje, Glide- og kuglelejeruller med bufferring af PUR Deling

Rulleskinner med flangeruller af galvaniseret stål, diameter 50/66 mm

Transportruller i stål (48 mm) med hjulflange har en belastningsevne på 20 daN (kg).

Palle-rullebaner

Palle-rullebanen består af en sendzimir-galvaniseret U-profil, 55 mm høj og 80 mm bred. Totalhøjden er 67 mm. Disse profiler er udstyret med hjul, Ø 50 mm, i delinger på 52, 78, 104, 130, 156 mm osv. To ekstra rækker huller i bunden bruges til at fastgøre skinnen til underkonstruktioner.

Palle-rullebanen fås i sektioner op til Max. 6006 mm.

Hjulskinner til paller

Stålhjul, belastningsevne 150

Hjulskinner til paller

Stålhjul med hjulflange, belastningsevne 150 kg

Hjulskinner til paller

Kunststofrulle med hjulflange, belastningsevne 65

DEN RULLENDE KONTAKT MELLEM

TRANSPORTØRRAMMEN OG TRANSPORTBÅNDET

Udvendigt gevind

Neddrejet aksel med udvendigt gevind

Indvendigt gevind

Glat akselende

Gaffelnøgle bredde

Fjederaksel

Diagrammer over belastningskapacitet

Statisk belastning på akslerne ved fast indspænding

Statisk overfladebelastning af rørene Rørformet stål

Statisk belastning på akslerne ved løs indspænding

Statisk overfladebelastning af rørene Kunststof

Oplysningerne om belastningsevne på de følgende sider skal forstås som overfladebelastningen ved installation i ikke-drevne rullebaner. Belastningskapaciteten afhænger f.eks. af længden, diameteren og monteringstypen. Kontakt os venligst.

Rullens længde

Installationslængde

Længde på aksel

Transportruller,

Rørets ydre Ø Rullens længde Installationslængde Længde på aksel Variant af aksel

Transportruller, kunststof, blå Termoplastisk lejeindsats med to rækker kugler af stål

Akselvarianter:

Rullens længde

Installationslængde Længde på aksel

Transportruller, blankt stål Lejeindsats af galvaniseret stålplade med rillekugleleje

ydre

50x1,5

60x1,5

Rullens længde

Akselvarianter:

PROGRAM FOR ØJEBLIKKELIG LEVERING

Rullens længde

Installationslængde Længde på aksel

Transportruller, kunststof, blå Termoplastisk lejeindsats med sporkugleleje og labyrinttætning

Rørets ydre Ø Rullens længde Installations -

Akselvarianter:

Rullens længde Installationslængde Længde på aksel

Transportruller, galvaniseret stål Lejeindsats af galvaniseret stålplade med rillekugleleje

Rørets ydre Ø Rullens længde Installationslængde Længde

50x1,5

60x1,5

Akselvarianter:

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

20x1,5 100

30x1,8 110

40x2,3 120

Rørets ydre Ø mm

50x2,8 130

Rørets ydre Ø mm

50x2,8 140

63x3,0 150

Transportrulleleje:

Lejeindsats i kunststof, grå med enrækket kugleleje

Belastningskapacitet:

Max. 5 kg/leje med Ø 20 mm

Belastningskapacitet:

Max. 7 kg/leje med Ø 30 og 40 mm

Transportrulleleje:

Lejeindsats i kunststof, blå med dobbeltrækket kugleleje

Belastningskapacitet:

Max. 10 kg/leje

Transportrulleleje:

Lejeindsats i kunststof, blå med labyrinttætning og kugleleje

Belastningskapacitet: 80 kg/leje

Akselvarianter: Udvendigt gevind Trinvis aksel med udvendigt gevind Indvendigt gevind Glat akselende Flad skruenøgle Fjederaksel

Transportruller, blankt stål

Rullens længde

Installationslængde

Længde på aksel

Transportrulleleje:

Lejeindsats i kunststof, grå med enrækket kugleleje

Belastningskapacitet:

Max. 5 kg/leje med Ø 20 mm

Belastningskapacitet:

Max. 7 kg/leje med Ø 30 og 40 mm

Transportrulleleje:

Lejeindsats i kunststof, blå med dobbeltrækket kugleleje

Belastningskapacitet:

Max. 10 kg/leje

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje

Belastningskapacitet:

80 kg/leje

Rørets ydre Ø mm

20x1,5 101

30x1,0 111

40x1,5 121

Rørets ydre Ø mm

50x1,5 131

Rørets ydre Ø mm

40x1,5 141

50x1,5 151

50x2,0 161 60x2,0 171

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 181

50x2,0 191

60x2,0 201

80x2,0 211

Rørets ydre Ø mm

50x1,5 221

50x2,0 231

60x2,0 241

80x2,0 251

Rørets ydre Ø mm

80x2,0 261

80x3,0 271

89x3,25 281

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje, med kunststofnav

Belastningskapacitet:

Max. 120 kg/leje

Transportrulleleje:

Lejeindsats i kunststof, blå med labyrinttætning og kugleleje

Belastningskapacitet: 80 kg/leje

Transportrulleleje:

Lejeindsats af stålplade, dobbelt labyrinttætning og sporkugleleje, 6204 til aksel Ø 20 mm. 6305 til aksel Ø 25 mm

Belastningskapacitet: Max. 250 kg/leje

Akselvarianter:

Transportruller, galvaniseret stål

Rullens længde

Installationslængde

Længde på aksel

Transportrulleleje:

Lejeindsats i kunststof, grå med enrækket kugleleje

Belastningskapacitet:

Max. 5 kg/leje med Ø 20 mm

Belastningskapacitet:

Max. 7 kg/leje med Ø 30 og 40 mm

Transportrulleleje:

Lejeindsats i kunststof, blå med dobbeltrækket kugleleje

Belastningskapacitet:

Max. 10 kg/leje

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje

Belastningskapacitet:

80 kg/leje

Rørets ydre Ø mm

20x1,5 102

30x1,0 112

40x1,5 122

Rørets ydre Ø mm

50x1,5 132

Rørets ydre Ø mm

40x1,5 142

50x1,5 152

50x2,0 162 60x2,0 172

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 182

50x2,0 192

60x2,0 202

80x2,0 212

Rørets ydre Ø mm

50x1,5 222

50x2,0 232

60x2,0 242

80x2,0 252

Rørets ydre Ø mm

80x2,0 262

80x3,0 272

88,9x2,9 282

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje, med kunststofnav

Belastningskapacitet:

Max. 120 kg/leje

Transportrulleleje:

Lejeindsats i kunststof, blå med labyrinttætning og kugleleje

Belastningskapacitet: 80 kg/leje

Transportrulleleje:

Lejeindsats af stålplade, dobbelt labyrinttætning og sporkugleleje, 6204 til aksel Ø 20 mm. 6305 til aksel Ø 25 mm

Belastningskapacitet: Max. 250 kg/leje

Akselvarianter:

Transportruller, aluminium

Rullens længde

Installationslængde

Længde på aksel

Transportrulleleje:

Lejeindsats i kunststof, grå med enrækket kugleleje

Belastningskapacitet:

Max. 5 kg/leje med Ø 20 mm

Belastningskapacitet:

Max. 7 kg/leje med Ø 30 og 40 mm

Transportrulleleje:

Lejeindsats i kunststof, blå med dobbeltrækket kugleleje

Belastningskapacitet:

Max. 10 kg/leje

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje

Belastningskapacitet:

80 kg/leje

Rørets ydre Ø mm

20x1,5 103

30x2,0 113

40x1,5 123

Rørets ydre Ø mm

50x1,5 133

Rørets ydre Ø mm

40x1,5 143 50x2,0 153

Akselvarianter:

Transportruller, aluminium

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 163

Rørets ydre Ø mm

50x1,5 193

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje, med kunststofnav

Belastningskapacitet:

Max. 120 kg/leje

Transportrulleleje:

Lejeindsats i kunststof, blå med labyrinttætning og kugleleje

Belastningskapacitet: 80 kg/leje

Akselvarianter:

Udvendigt gevind Trinvis aksel med udvendigt gevind

Indvendigt gevind Glat akselende Flad skruenøgle Fjederaksel

Bemærk: For en teknisk beskrivelse af akselvarianterne, se side 218.

Transportruller, rustfrit stål

Rullens længde

Installationslængde

Længde på aksel

Transportrulleleje:

Lejeindsats i kunststof, grå med enrækket kugleleje

Belastningskapacitet:

Max. 5 kg/leje med Ø 20 mm

Belastningskapacitet:

Max. 7 kg/leje med Ø 30 og 40 mm

Transportrulleleje:

Lejeindsats i kunststof, blå med dobbeltrækket kugleleje

Belastningskapacitet:

Max. 10 kg/leje

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje

Belastningskapacitet:

80 kg/leje

Rørets ydre Ø mm

20x1,0 104

30x1,0 114

40x1,5 124

Rørets ydre Ø mm

50x1,5 134

Rørets ydre Ø mm

40x1,5 144

50x1,5 154

60x2,0 164

Akselvarianter: Udvendigt gevind Trinvis aksel med udvendigt gevind Indvendigt gevind Glat akselende Flad skruenøgle Fjederaksel

Transportruller, rustfrit stål

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 174

60x2,0 184

80x2,0 194

Rørets ydre Ø mm

50x1,5 204

60x2,0 214

80x2,0 224

Transportrulleleje:

Lejeindsats af stålplade, galvaniseret med enrækket kugleleje, med kunststofnav

Belastningskapacitet:

Max. 120 kg/leje

Transportrulleleje:

Lejeindsats i kunststof, blå med labyrinttætning og kugleleje

Belastningskapacitet: 80 kg/leje

Akselvarianter:

Transportruller, kunststof, med kædehjul

Rullens længde

Installationslængde

Længde på aksel

Trækelementer:

Enkelt tandhjul 1/2“ x 5/16“, 11 tænder, valgfrit fremstillet af kunststof eller stål, valgfrit som fast drev med pressfit eller svejset, eller som akkumulationsdrev. Fast drev med pressfit bør kun bruges til kontinuerlig transport.

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet:

40 kg/leje

Trækelementer:

Dobbelt kædehjul 1/2“ x 5/16“, 14 tænder, valgfrit fremstillet af kunststof eller stål, valgfrit som fast drev med pressfit eller svejset, eller som akkumulationsdrev. Fast drev med prespasning bør kun bruges til kontinuerlig transport.

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet:

40 kg/leje

Rørets ydre Ø mm

50x2,8 160 63x3,0 170

Rørets ydre Ø mm

50x2,8 180 63x3,0 190

Akselvarianter:

Rullens længde

Installationslængde

Længde på aksel

Akselvarianter:

Rørets ydre Ø mm

50x1,5 291

50x2,0 301

60x2,0 311

80x2,0 321

Rørets ydre Ø mm

50x1,5 331

50x2,0 341

60x2,0 351

80x2,0 361

Rørets ydre Ø mm

63,5x2,9 371

80x2,0 381

80x3,0 391

88,9x2,9 401

Rørets ydre Ø mm

63,5x2,9 411

80x2,0 421

80x3,0 431

88,9x2,9 441

Trækelementer:

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet: 40 kg/leje

Trækelementer:

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet: 40 kg/leje

Trækelementer:

Enkelt tandhjul 5/8“ x 3/8“, 13 eller 15 tænder af stål, svejset til rullehuset.

Leje:

Kraftig stålpladebase med sporkuglelejer.

Belastningskapacitet: 120 kg/leje

Trækelementer:

Leje:

Kraftig stålpladebase med sporkuglelejer.

Belastningskapacitet: 120 kg/leje

Trækelementer:

Rullens længde

Installationslængde Længde på aksel

Enkelt tandhjul 1/2“ x 5/16“, 11 tænder, valgfrit fremstillet af kunststof eller stål, valgfrit som fast drev med pressfit eller svejset, eller som akkumulationsdrev.

Fast drev med pressfit bør kun bruges til kontinuerlig transport.

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet:

40 kg/leje

Trækelementer:

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet: 40 kg/leje

Trækelementer:

Enkelt tandhjul 5/8“ x 3/8“, 13 eller 15 tænder af stål, svejset til rullehuset.

Leje:

Kraftig stålpladebase med sporkuglelejer.

Belastningskapacitet:

120 kg/leje

Trækelementer:

Leje:

Kraftig stålpladebase med sporkuglelejer.

Belastningskapacitet: 120 kg/leje

Akselvarianter:

Rørets ydre Ø mm

50x1,5 292

50x2,0 302

60x2,0 312

80x2,0 322

Rørets ydre Ø mm

50x1,5 332

50x2,0 342

60x2,0 352

80x2,0 362

Rørets ydre Ø mm

63,5x2,9 372

80x2,0 382

80x3,0 392

88,9x2,9 402

Rørets ydre Ø mm

63,5x2,9 412

80x2,0 422

80x3,0 432

88,9x2,9 442

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 173

Transportrulleleje:

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet

40 kg/leje

Rørets ydre Ø mm

50x1,5 183

Transportrulleleje:

Leje

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet

40 kg/leje

Akselvarianter:

Udvendigt gevind

Trinvis aksel med udvendigt gevind

Indvendigt gevind

Bemærk: For en teknisk beskrivelse af akselvarianterne, se side 218.

Glat akselende

Flad skruenøgle Fjederaksel

Transportruller, rustfrit stål, med kædehjul

Rullens længde

Installationslængde

Længde på aksel

Trækelementer:

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet: 40 kg/leje

Trækelementer:

Leje:

Lejeindsats i kunststof med dobbelt labyrinttætning og sporkugleleje

Belastningskapacitet: 40 kg/leje

Trækelementer:

Enkelt tandhjul 5/8“ x 3/8“, 13 eller 15 tænder af stål, svejset til rullehuset.

Leje:

Kraftig stålpladebase med sporkuglelejer.

Belastningskapacitet: 120 kg/leje

Trækelementer:

Dobbelt tandhjul 5/8“ x 3/8“, 15 tænder af stål, svejset til rullehuset.

Leje:

Kraftig stålpladebase med sporkuglelejer.

Belastningskapacitet: 120 kg/leje

Akselvarianter:

Rørets ydre Ø mm

50x1,5 234

50x2,0 244

60,3x1,65 254

80x2,0 264

Rørets ydre Ø mm

50x1,5 274

50x2,0 284

60,3x1,65 294

80x2,0 304

Rørets ydre Ø mm

80x2,0 314

Rørets ydre Ø mm

80x2,0 324

Akselvarianter: Udvendigt gevind

Transportruller med PolyV-drev

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 PV100

60x2,0 PV110

80x2,0 PV120

Rørets ydre Ø mm

50x1,5 PV101

60x2,0 PV111

80x2,0 PV121

Rørets ydre Ø mm

50x1,5 PV102

60x2,0 PV112

80x2,0 PV122

Rørets ydre Ø mm

50x1,5 PV103

60x2,0 PV113

80x2,0 PV123

Materiale til rør

Blank stål

Trækelementer:

Pressemonteret PolyV-kunststofindsats

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Materiale til rør

Galvaniseret stål

Trækelementer:

Pressemonteret PolyV-kunststofindsats

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Materiale til rør

Rustfrit stål

Trækelementer:

Pressemonteret PolyV-kunststofindsats

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Materiale til rør

Aluminium

Trækelementer:

Pressemonteret PolyV-kunststofindsats

Leje: Sporkugleleje

Belastningskapacitet: op til 50 kg

Trinvis aksel med udvendigt gevind

Indvendigt gevind

Bemærk: For en teknisk beskrivelse af akselvarianterne, se side 218.

Glat akselende

Flad skruenøgle Fjederaksel

Transportruller med PolyV-drev

Materiale til rør

Blank stål

Trækelementer:

Isvejset PolyV-stålindsats

Leje: Sporkugleleje

Belastningskapacitet: op til 50 kg

Materiale til rør

Galvaniseret stål

Trækelementer:

Isvejset PolyV-stålindsats

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Bemærk: For en teknisk beskrivelse af akselvarianterne, se side 218.

Akselvarianter: Udvendigt gevind

Trinvis aksel med udvendigt gevind

Indvendigt gevind

Glat akselende Flad skruenøgle Fjederaksel

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

30x1,5 K100

50x1,5 K110

Rørets ydre Ø mm

30x1,5 K101

K111

Materiale til rør

Blank stål

Transportrulleleje: Konuskugleleje

Belastningskapacitet: op til 150 kg

Materiale til rør

Galvaniseret stål

Transportrulleleje: Konuskugleleje

Belastningskapacitet: op til 150 kg

Akselvarianter:

Koniske transportruller i polypropylen

Rullens længde

Installationslængde

Længde på aksel

Materiale til rør

Blank stål

Transportrulleleje:

Kunststofindsats med dobbeltspor,, sporkugleleje

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Materiale til rør

Galvaniseret stål

Transportrulleleje:

Kunststofindsats med dobbeltspor,, sporkugleleje

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Akselvarianter:

Koniske transportruller i polypropylen

Rullens længde

Installationslængde

Længde på aksel

Rørets ydre Ø mm

50x1,5 K130

Rørets ydre Ø mm

50x1,5 K131

Materiale til rør

Blank stål

Transportrulleleje:

Pressemonteret PolyV-kunststofindsats, sporkugleleje

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Materiale til rør

Galvaniseret stål

Transportrulleleje:

Pressemonteret PolyV-kunststofindsats, sporkugleleje

Leje:

Sporkugleleje

Belastningskapacitet: op til 50 kg

Akselvarianter: Udvendigt gevind Trinvis aksel med udvendigt gevind

Indvendigt gevind Glat akselende Flad skruenøgle Fjederaksel

Bemærk:

Koniske transportruller i polypropylen

Rullens længde

Installationslængde

Længde på aksel

Materiale til rør Blank stål Transportrulleleje:

Ipresset dobbelt tandhjul i stål 1/2“, Leje:

Sporkugleleje

Belastningskapacitet: op til 150 kg

Materiale til rør Galvaniseret stål Transportrulleleje:

Ipresset dobbelt tandhjul i stål 1/2“, Leje:

Sporkugleleje

Belastningskapacitet: op til 150 kg

50x1,5 K140

50x1,5 K141

Akselvarianter:

Bemærk: For en teknisk beskrivelse af akselvarianterne, se side 218.

Et 3-trins planetgear er installeret inde i bremserullerne. Ved hver rotation presser det centrifugalbremseskoene mod rullehuset med en bremsekraft, der er proportional med det anvendte bremsemoment. På den måde holder bremserullerne pallerne og de varer, der skal transporteres, ved en konstant hastighed.

Fastspændingslængde mm

74 - 1272 mm BTX50

Fastspændingslængde mm

74 - 1272 mm BTX52

Materiale til rør

Blank stål

Belastningsvægt: 5-50 kg

Fastspændingslængde mm

74 - 1272 mm BTX51

Materiale til rør Galvaniseret stål

Belastningsvægt: 5-50 kg

Materiale til rør

Rustfrit stål

Belastningsvægt: 5-50 kg

Fastspændingslængde mm

124 BT124 133 BT133

Fastspændingslængde mm

124 BT124.R

133 BT133.R

Fastspændingslængde mm

124 BT124.G

133 BT133.G

Materiale til rør

Galvaniseret stål

Overflade: Glat

Beslag: Flad

Tilladte pallevægte: 80 til 1400 kg

Kan kombineres med Ø 50 mm og Ø 60 mm transportruller

Materiale til rør

Galvaniseret stål

Overflade: Riflet

Beslag: Flad

Tilladte pallevægte: 80 til 1400 kg

Kan kombineres med Ø 50 mm og Ø 60 mm transportruller

Materiale til rør

Galvaniseret stål

Overflade:

Gummieret Beslag: Flad

Tilladte pallevægte: 80 til 1400 kg

Kan kombineres med Ø 50 mm og Ø 60 mm transportruller

Fastspændingslængde mm

182-1500 BTX

Fastspændingslængde mm 182-1500 BTX.R

Materiale til rør

Galvaniseret stål

Overflade: Glat

Beslag: Stiv

Tilladte pallevægte: 80 til 1400 kg

Kan kombineres med Ø 50 mm og Ø 60 mm transportruller

Materiale til rør

Galvaniseret stål

Overflade: Riflet

Beslag: Stiv

Tilladte pallevægte: 80 til 1400 kg

Kan kombineres med Ø 50 mm og Ø 60 mm transportruller

Materiale til rør

Fastspændingslængde mm

182-1500 BTX.G

Galvaniseret stål

Overflade: Gummieret

Beslag: Stiv

Tilladte pallevægte: 80 til 1400 kg

Kan kombineres med Ø 50 mm og Ø 60 mm transportruller

Beslag: Lang

Fjederophæng:

F30, F40, F50, F65

Krogbolt: H67, H90

Kan kombineres med Ø 50 mm, Ø 60 mm og Ø 80 mm transportruller

Bremserulle med kort beslag

Bremserulle med langt beslag

Aufhängeachse

BR1.K

BR2.K

Beslag: Kort

Fjederophæng:

F30, F40, F50, F65

Krogbolt: H67, H90

Kan kombineres med Ø 50 mm, Ø 60 mm og Ø 80 mm transportruller

Federaufhängung A=30, A=40, A=50 oder A=65

Tilladte pallevægte

EUROROLL BREMSROLLEN

Einbaubeispiele, technische Daten, Zubehör

EUROROLL BREMSROLLEN

Skema til fastlæggelse af bremserullens ophæng

Einbaubeispiele, technische Daten, Zubehör

Aufhängeachse

Federaufhängung A = 30, 40, 50, 65

Hakenschraube H = 67 oder 88 mm

Fjederophæng

A = 30, 40, 50 65

Federaufhängung A = 30, 40, 50, 65 Hakenschraube

Installationsdiagram for bremserulle

Reibbelag für Tragrolle

EUROROLL-BREMSROLLEN

Rollentypzulässige Palettengewichte

Halter kurz -K Halter lang -L Aufhängeachse

EBR 500 500 kg-K oder -L AAB

Federaufhängung in unterschiedlichen Längen

Die EUROROLL-Bremsrolle ist wahlweise mit kurzem oder langem Halter lieferbar.

Halter lang: -L

Halter kurz: -K

Bei 4 % Gefälle ist sie mit folgenden maximal abzubremsenden Ladungsgewichten lieferbar:

Ladungsgewicht 500 kg: EBR 500

Ladungsgewicht 800 kg: EBR 800

Ladungsgewicht 1200 kg: EBR 1200

Bestellbeispiel: EBR 800 - L

EUROROLL-Bremsrolle mit langen Haltern für 800 kg/Palette

Aufhängeachse: AAB

Aufhängeachse für die Befestigung der Bremsrolle

Krogbolt

Federaufhängung in verschiedenen Längen:

Länge A = 30 mm: FB 30

Länge A = 40 mm: FB 40

Länge A = 50 mm: FB 50

Länge A = 65 mm: FB 65

Die EUROROLL-Bremsrolle

kurzem oder langem Halter

Halter lang: -L

Halter kurz: -K

Bei 4 % Gefälle ist sie abzubremsenden Ladungsgewichten

Ladungsgewicht 500 Ladungsgewicht 800 Ladungsgewicht 1200

Bestellbeispiel: EBR

EUROROLL-Bremsrolle

800 kg/Palette

Aufhängeachse: AAB Aufhängeachse für die rolle

Federaufhängung in verschiedenen

Länge A = 30

Länge A = 40

Länge A = 50

Länge A = 65

Hakenschraube in verschiedenen

Länge H = 67 mm: HB

Länge H = 73 mm: HB

Länge H = 88 mm: HB

Länge H = 90 mm: HB

Hakenschraube in verschiedenen Längen

Länge H = 67 mm: HB 67

Länge H = 73 mm: HB 73

Länge H = 88 mm: HB 88

Länge H = 90 mm: HB 90

Reibbelag für die Tragrolle bei indirektem Einsatz (Länge L angeben): RNN - L

HakenschraubeReibbelag /Länge L

FB 30, FB 40, FB 50, FB 65HB 67, HB73, HB 88, HB90

EBR 800 800 kg-K oder -L AAB FB 30, FB 40, FB 50, FB 65HB 67, HB73, HB 88, HB90

EBR 1200 1200 kg-K oder -L AAB FB 30, FB 40, FB 50, FB 65HB 67, HB73, HB 88, HB90 H = 67 oder 90 mm

Reibbelag für die Tragrolle satz (Länge L angeben):

Lette rullebaner med transportruller i kunststof Ø 50 mm

• Til transport af stykgods med en vægt på op til 25 kg/stk (vejledende værdi).

• Bunden på det transporterede gods skal være plant eller kan have langsgående bjælker i transportretningen.

• Rullebanen skal altid være bredere end det transporterede gods.

• Det mindste emne, der skal transporteres, skal hvile på mindst 3 bærende ruller. (Centerafstand x 3 = minimumslængde)

• Flere spor kan kobles sammen til lange sektioner (specielle længder er mulige).

• Afstanden mellem understøtningerne bør ikke være mere end 2 meter. Hvis flere elementer kombineres, skal understøtningerne placeres under forbindelsespunkterne.

• Til brug i tørre indendørs områder.

• Rullebanernes bæreevne afhænger af banens bredde, afstanden mellem hjulene og afstanden mellem understøtningerne.

• Design rullebanesektionerne individuelt så de passer til deres opgave. De lette rullebaner kan leveres, så de passer til den tilgængelige plads.

Ramme:

U-profil 20/70/20 x 2 mm stål, galvaniseret, tværstænger boltet

Transportruller

Kunststofrør, blå Ø 50 x 2,8 mm, kuglelejer, skruede aksler Ø 8 mm

Rullebanesving:

Indvendig radius 800 mm

Gennemgående eller delte transportruller afhængigt af sporbredde

Bredde 200 - 300 mm kontinuerlig

Bredde 400 mm 2-delt

Bredde 500 - 600 mm 3-delt

Bredde 800 mm 4-delt * Bemærk: For centerafstand 75 mm leveres følgende: I stedet for længde 1000 mm, leveres længde 975 mm; i stedet for længde 2000 mm, leveres længde 1950 mm. Støtteben og tilbehør findes på side 191.

Mellemsvære rullebaner med galvaniserede stålruller Ø 50 mm

Kraftige rullebaner

• De mellemsvære rullebaner er den ideelle løsning, hvor de lette rullebaner ville være for svage, og de svære rullebaner ville være overdimensionerede.

• Afhængigt af designet (stigning, bredde, støtteafstand) er rullebanernes belastningskapacitet op til 150 kg/m.

• Rullebanen skal altid være bredere end det transporterede gods.

• Det mindste emne, der skal transporteres, skal hvile på mindst 3 bærende ruller. (Centerafstand x 3 = minimumslængde) Afstanden mellem understøtningerne bør ikke være mere end 2 meter. Hvis flere elementer kombineres, skal understøtningerne placeres under forbindelsespunkterne.

• Rullebanerne er forbundet med hinanden ved hjælp af understøtningerne.

• Til brug i tørre indendørs områder.

• Design rullebanesektionerne individuelt, så de passer til deres opgave.. Mellemsvære rullebaner kan leveres, så de passer til den tilgængelige plads.

Ramme:

U-profil 40/80/40 x 3 mm stål, galvaniseret, tværstænger boltet

Transportruller

Stålrør, galvaniseret Ø 50 x 1,5 mm, kuglelejer, fjederaksler Ø 10 mm

Rullebanesving:

Indvendig radius 1000 mm

Gennemgående eller delte transportruller afhængigt af sporbredde

Bredde 300 mm kontinuerlig

Bredde 400 - 800 mm 2-delt

Bredde 900 - 1000 mm 3-delt * Bemærk: For centerafstand 75 mm leveres følgende: I stedet for længde 1000 mm, leveres længde 975 mm; i stedet for længde 2000 mm, leveres længde 1950 mm. Støtteben og tilbehør findes på side 191.

Bord

med kugleruller med kugle Ø 15 mm og 22 mm

Bord med kugleruller

• Kugleoverføringsborde bruges til at ændre retningen på det transporterede gods i en transportlinje eller til at rotere og flytte en pakke på alle sider, f.eks. ved arbejdsstationer.

• Kuglerullerne virker med en punktbelastning på undersiden af det transporterede gods. Det transporterede gods skal have en flad, hård, stabil, ren og tør bundflade.

• Det mindste emne, der skal transporteres, skal hvile på mindst 3 rækker kugler. (Kugleafstand x 3 = minimumslængde og -bredde) Transportkugle med Ø 15 mm kugle har en belastningskapacitet på 50 kg. De kugleborde, der tilbydes i tabellen, er velegnede til emner, der vejer op til ca. 40 kg/stk.

• Kugleborde med Ø 22 mm kugler kan bære højere belastninger. Giv os altid besked om den faktiske vægt.

• Kugleoverføringsborde bruges generelt i kombination med Letvægtsrullebaner. Design og belastningskapacitet er tilpasset disse banetyper.

• Kugleoverføringsborde er kundetilpassede og kan også fremstilles i forskellige længder, bredder og med forskellige afstande mellem kuglerne. Giv os venligst besked om de ønskede dimensioner og belastningskapaciteter.

Bord med kugleruller - U-profilramme U20/70/20

Ramme: med kugle Ø 15 mm: U-profil 20/70/20 x 2 mm stål, galvaniseret

Bordplade:

Bordplade af 4 mm tyk stålplade indrammet og forstærket med fladstål

Lakering:

RAL 5015 blå

Bord med kugleruller

Kugle Ø 15 mm, belastningsevne 50 kg*, galvaniseret kuglehus, kugler i blankt stål

Bord med kugleruller - U-profilramme U40/80/40

Ramme:

med kugle Ø 22 mm: U-profil 40/80/40 x 3 mm stål, galvaniseret

Bordplade:

Bordplade af 4 mm tyk stålplade indrammet og forstærket med fladstål

Lakering: RAL 5015 blå

Bord med kugleruller

Kugle Ø 22 mm, belastningsevne 130 kg*, galvaniseret kuglehus, kugler i blankt stål

500

800

Tilbehør til små og lette rullebaner

Sidestyr

Galvaniseret C-profil, 28 mm bredde, kan justeres i højden op til 100 mm på støttestænger. Ensidig (til udvendigt i sving)

På begge sider

Sidestyr

Galvaniseret U-profil, 20/70/20x2 mm. Føringshøjde 60 mm med transportruller Ø 50 mm

Ensidig (til udvendigt i sving)

På begge sider

Sidestyr

Kunststofprofil, sort. Skal installeres på stedet og justeres til i længden, hvis det er nødvendigt Ensidig (til udvendigt i sving)

På begge sider

Endestop

Galvaniseret stålplade skruet fast på enden af skinnen

Tilbehør til mellemsvære rullebaner

Ben til hjul- og rullebaner (Tilbehør til små og lette rullebaner)

Til stationær installation - Firkantet rørkonstruktion, teleskopiske indstiksfødder - Vippende drejeled til justering af rullebanens hældning - Malet RAL 5015 blå

Byggehøjde Sporvidde Sporvidde Sporvidde Sporvidde Sporvidde Sporvidde mm 200 mm 300 mm 400 mm 500 mm 600 mm 800 mm

275-340 ZKST.101 ZKST.107 ZKST.113 ZKST.119 ZKST.125 ZKST.131

330-395 ZKST.102 ZKST.108 ZKST.114 ZKST.120 ZKST.126 ZKST.132 390-570 ZKST.103 ZKST.109 ZKST.115 ZKST.121 ZKST.127 ZKST.133 550-850 ZKST.104 ZKST.110 ZKST.116 ZKST.122 ZKST.128 ZKST.134

680-1100 ZKST.105 ZKST.111 ZKST.117 ZKST.123 ZKST.129 ZKST.135 870-1350 ZKST.106 ZKST.112 ZKST.118 ZKST.124 ZKST.130 ZKST.136

Sidestyr

Galvaniseret U-profil, 40/80/40 x 3 mm Føringshøjde: 75 mm med transportruller Ø 50 mm Ensidig (til udvendigt i sving)

1 m 2 m 3 m for sving 90° for sving 45° ZMRS.101

På begge sider

Endestop

Galvaniseret stålplade skruet fast på enden af skinnen

Ben til hjul- og rullebaner

Til stationær installation - Firkantet rørkonstruktion (40 x 40 x 2 mm), teleskopiske indstiksfødderVippende drejeled til justering af rullebanens hældning - Malet RAL 5015 blå

Byggehøjde Sporvidde Sporvidde Sporvidde Sporvidde Sporvidde Sporvidde Sporvidde Sporvidde mm 300 mm

275 - 340 ZMRST.101 ZMRST.107 ZMRST.113 ZMRST.119 ZMRST.125 ZMRST.131 ZMRST.137 ZMRST.143 330 - 395 ZMRST.102 ZMRST.108 ZMRST.114 ZMRST.120 ZMRST.126 ZMRST.132 ZMRST.138 ZMRST.144

390 - 570 ZMRST.103 ZMRST.109 ZMRST.115 ZMRST.121 ZMRST.127 ZMRST.133 ZMRST.139 ZMRST.145

550 - 850 ZMRST.104 ZMRST.110 ZMRST.116 ZMRST.122 ZMRST.128 ZMRST.134 ZMRST.140 ZMRST.146

680 - 1100 ZMRST.105 ZMRST.111 ZMRST.117 ZMRST.123 ZMRST.129 ZMRST.135 ZMRST.141 ZMRST.147

870 - 1350 ZMRST.106 ZMRST.112 ZMRST.118 ZMRST.124 ZMRST.130 ZMRST.136 ZMRST.142 ZMRST.148

INDUSTRI HANDEL

LOGISTIK

TØMRER

MESSEOPBYGNING

BYGGERI

GLARMESTRE

VINDUES- OG

DØRPRODUKTION

INTRALOGISTIK

KURÉR SERVICE

FLYTNING

HÅNDVÆRK

RENOVERING

OPBEVARING

Transporthjælpemidler er vigtige hjælpemidler til enhver transport. Disse praktiske hjælpere bruges overalt, hvor uhåndterlige og tunge genstande skal transporteres. Med deres praktiske og funktionelle egenskaber gør de transporten ukompliceret og energibesparende. Tæpper og måtter bruges til at beskytte følsomme varer og overflader. Fælles for alle transporthjælpemidler er, at de er nemme at have med og klar til brug med det samme.

PAKKETÆPPER/ HÅNDVÆRKERMÅTTER

KASSELØFTERE OG MINI TRANSPORTHUNDE

TRALLER OG TRANSPORTHUNDE

HJÆLPEMIDLER TIL TRANSPORT

PLADEHUNDE

LISTE OVER VARENUMRE

TRANSPORT HJÆLPEMIDLER

PAKKETÆPPER GØR ENHVER TRANSPORT SIKKER

Pakketæpper, flytte- eller møbeltæpper giver ideel beskyttelse og polstring til enhver transport og enhver flytning, især for professionelle flyttefirmaer. Beskyttelsestæpperne er især ideelle til skrøbeligt gods som spejle og malerier, møbler med sarte overflader eller instrumenter som klaverer. De er også velegnede til opbevaring, transport i bil og opbevaring i kælderen eller på loftet. De genanvendelige tæpper har et godt miljømæssigt fodaftryk, da de er fremstillet af genbrugsmateriale.

Pakke- og flyttetæpper

Afdækningsmåtte

Skridsikker film, ca. 40 µm, med beskyttende fleece

Afdækningsmåtte

Hvid Overside PE-film, underside polyesterfleece med vandopløselig klæber

Dimensioner Pakkestørrelse/stk.

m gr/qm

25 x 1 160 4

Kasseløfter fremstillet af stål, pulverlakeret, med 4 kunststofhjul

HWM.W.160-25

Dækkende stoftæppe til beskyttelse under alt manuelt arbejde. Det rivefaste, bløde stof har en skridsikker film på undersiden og dæmper derfor ikke kun, men beskytter også mod støv, affald og flydende væsker som f.eks. maling eller lim. Måtterne giver fremragende beskyttelse af gulve, trapper, vindueskarme, gelændere og meget mere.

Lifter

Mini transporthund af kunststof, med 8 kunststofhjul, hård, drejelig støtteflade, 4 stk. i et sæt

Plade størrelse mm mm kg mm

26 103x78 150/Set 31 Transportroller

Løft emnet der skal transporteres med kasseløfteren og placer transporthunden

Tralle blå

Termoplastisk gummihjul, grå

Til kasser 60x40 cm

Plade størrelse

Pakkestørrelse/stk.

Tralle grå

Termoplastisk gummihjul, grå

Til kasser 60x40 cm

Plade størrelse

Pakkestørrelse/stk.

Tralle rød

Termoplastisk gummihjul, grå

Til kasser 60x40 cm

Plade størrelse

Pakkestørrelse/stk.

Transport dolly, kan kobles sammen

Termoplastisk gummihjul, grå

Plade størrelse

Pakkestørrelse/stk.

Den modulære alround dolly

Til større genstande, der har brug for støtte, eller til transport af varer, der kræver en større støtteflade.

A.-Roller.950 har skridsikre punkter på overfladen, kan kobles sammen og er også forberedt til stabling!

Traller / Transporthunde

Transporthund

Kunststofhjul Træoverflade af høj kvalitet, forsænkede greb

Plade størrelse

mm mm kg mm

Pakkestørrelse/stk.

75 350x600 150 112 8

Transporthund

Termoplastisk gummihjul, grå MDF-plade med laminat

Plade størrelse

mm mm kg mm

A.-ROLLER.350

Pakkestørrelse/stk.

75 290x580 200 113 8 A.-ROLLER.085

Transporthund

Kunststofhjul Fremstillet af 7 til 9-lags krydsfiner med nopret, skridsikker belægning, grå

Plade størrelse

mm mm kg mm

Pakkestørrelse/stk.

100 300x600 350 141 2/4

100 350x600 500 145 2/4

125 500x600 600 165 2

Transporthund

A.-ROLLER.100

A.-ROLLER.300

A.-ROLLER.500

Gummihjul Fremstillet af 7 til 9-lags krydsfiner med nopret, skridsikker belægning, grå

Plade størrelse

mm mm kg mm

Pakkestørrelse/stk.

100 300x600 250 140 2/4

100 350x600 250 145 2/4

125 500x600 350 165 2

125 600x800 350 165

Transporthund

A.-ROLLER.200

A.-ROLLER.400

A.-ROLLER.600

A.-ROLLER.700

Termoplastisk gummihjul, grå Fremstillet af 7 til 9-lags krydsfiner med nopret, skridsikker belægning, rød

Plade størrelse

mm mm kg mm

Pakkestørrelse/stk.

100 350x600 330 145 2/4

Variant: Skridsikker belægning i forskellige farver

A.-ROLLER.850

Sækkevogn

Termoplastisk gummihjul

Transportvogn

Størrelse på skovl Mål udfoldet Mål foldet sammen Skovl materiale

TIL TRANSPORT AF

AF FLADE VARER

Til let transport af store og tunge plader. Hvor der normalt er brug for to personer kan tunge, flade varer nu nemt flyttes af en person. Pladehunden med klem-funktion kan let håndtere volumniøst gods. Begge klemkæber er forbundet med et hængsel. Når hunden læsses, trykker vægten af de transporterede varer ned på hængslet og kæberne lukker automatisk om emnet. De gummibelagte kæber giver et skånsomt greb på det transporterede gods.

Pladehund med luftgummihjul pulverlakeret, grå

Spændebredde

PLATTENWAGEN.2L

PLATTENWAGEN.3L

Pladehund med gummihjul pulverlakeret, grå

Spændebredde

Pladehund med polyurethan hjul pulverlakeret, grå

Spændebredde

PLATTENWAGEN.2G

PLATTENWAGEN.2K

PLATTENWAGEN.3K

A304.A90.050

A310.A80.051

A310.A85.051

A310.A89.051

A310.A90.051

A320.A73.050

A320.A80.051

A320.A85.051

A320.A89.051

A320.A90.051

A321.A80.050

A321.A85.050

A321.A89.050

A321.A90.050

A324.A80.050

A324.A90.050

A35.040

A600.C10.035

A620.C10.035

A78.100

A80.025 -

A80.050.SO

A800.A73.050

A800.A85.051.03

A800.A85.051.04

A800.A85.051.05 - 075.05

A800.A85.051.06 - 075.06

A801.A85.051.03 -

A801.A85.051.04

A801.A85.051.05 - 075.05

A801.A85.051.06 - 075.06

A801.B93.060 - 100

A801.C10.036 - 051

A810.A85.051.03 - 075.03

A810.A85.051.04 - 075.04

A810.A85.051.05 - 075.05

A810.A85.051.06 - 075.06

A820.A73.050 - 075

A820.A85.051.03 - 075.03

A820.A85.051.04 - 075.04

A820.A85.051.05 - 075.05

A820.A85.051.06 - 075.06

A821.A85.051.03 - 075.03

A821.A85.051.04 - 075.04

A821.A85.051.05 - 075.05

A821.A85.051.06 - 075.06

A85.051 -

A90.209.BEF

Achsmat.C.BO20 - BO25

B100.A80.050 - 075

B100.A85.050 - 075

B100.A89.050 - 075

B100.A90.051 - 075

B101.A80.050 - 075

B101.A85.050 - 075

B101.A89.050 - 075

B101.A90.051 - 075

B120.A80.050 - 075

B120.A85.050 - 075

B120.A89.050 - 075

B120.A90.051 - 075

B121.A80.050

B801.A85.050.04 - 075

B801.A85.050.05 - 075

- 075

B820.A85.050.03 - 075

B820.A85.050.04 - 075

B820.A85.050.05 - 075

B820.A85.050.06 - 075

B821.A73.050 - 075

B821.A76.077

B821.A85.050.03 - 075

B821.A85.050.04 - 075

B821.A85.050.05 - 075

B821.A85.050.06 - 075

BT124.R -

C10.035 - 050

C10.081 - 406

C100.A80.081 - 151

C100.A85.081 - 151

C100.A86.127

C100.A89.080 - 150

C101.A80.081 -

C101.A85.081 -

C101.A86.127

C101.A89.080 -

C102.A80.102 -

C102.A85.081 -

C102.A89.080 - 150

C104.A80.102 - 102

C104.A85.081 - 151

C104.A89.080 - 150

C110.A80.081 - 151

C110.A85.081 -

C110.A86.127 -

C110.A89.080 -

C120.A80.081 -

C120.A85.081 -

C120.A89.080 -

C121.A80.081 -

C121.A85.081 - 151

C121.A86.127 - 128

C121.A89.080 - 150

C122.A80.102 - 102

C122.A85.081 - 151

C122.A89.080 - 150

C124.A80.102 - 102 109

C124.A85.081 - 151

C124.A89.080 - 150

C200.A80.060

C201.A80.060

C210.A80.060

C220.A80.060 106

C221.A80.060 107

C300.A81.076 - 126 110

C300.A82.076 - 126 110

C300.A89.076 - 126 110

C301.A81.076 - 126 111

C301.A82.076 - 126 111

C301.A89.076 - 126 111

C302.A81.101 - 126

C302.A82.101 - 126

C302.A89.101 - 126

C304.A81.101 - 126

C304.A82.101 - 126 113

C320.A81.076 - 126 110

C320.A82.076 -

C320.A89.076 -

C321.A81.076 -

C321.A82.076 -

C321.A89.076 -

C322.A81.101 - 126

C322.A82.101

C322.A89.101 -

C324.A81.101

C324.A82.101

C40.75.20 -

C40.80.20 - 20A

C40.80.20B

C40.82.20A -

C40.85.17C

C40.85.20

C40.85.20O

C40/82/70/73/20

C45.39

C45.82.20

C45.82.20B

C45.82.25C

C45.82A

C45.85.20A - 20B

C45.85.25

C45/82/70/73/20

C52.030 - 100

C65.051

CONTAINERPL..6 -

G101.A90.052 - 127 153

G110.A80.052 -

G110.A90.052 -

G120.A80.052 -

G120.A90.052 -

G121.A80.052 -

G121.A90.052 - 127

G15.050/G45.010 - 011

G15.060/G45.010 - 011

G85.052 - 065

G85.120

G86.120

G87.052 - 065

G92.22.1

G92.22.2

G93.22.1

G93.22.2

H100.A90.080 -

H100.B21.080 -

H100.B22.081 -

H100.B22.100

H100.B24.101

H100.B26.081 -

H100.B28.100 -

H100.B32.081 -

H100.B43.081 -

H100.B71.080 -

H101.A90.080 -

H101.B26.081 -

H101.B28.100 -

H101.B32.081 -

H101.B43.081 -

H101.B71.080 -

H110.A90.080

H110.B21.080 -

H110.B22.081 -

H110.B22.100

H110.B24.101

H110.B26.081 -

H110.B28.100 -

H110.B32.081 - 201 154

H110.B43.081 - 201 154

H110.B71.080 - 200 156

H120.A90.080 - 200 154

H120.B21.080 - 200 193

H120.B22.081 - 200 193

H120.B22.100 193

H120.B24.101 193

H120.B26.081 - 201 156

H120.B28.100 - 200 156

H120.B32.081 - 201 154

H120.B43.081 - 200 154

H120.B71.080 - 200 156

H121.A90.080 - 200 155

H121.B26.081 - 201 157

H121.B28.100 - 200 157

H121.B32.081 - 201 155

H121.B43.081 - 201 155

H121.B71.080 - 200 157

HANDW.MATTE.10

HS100.A90.101 - 204

HS100.B14.101

HS100.B27.101 - 202

HS100.B28.101

HS110.B28.101 -

HS110.B71.100 -

HS120.A90.101 -

HS120.B14.101 -

HS120.B27.101 - 202

HS120.B28.101 - 202

HS120.B71.100 - 200

HWM.180-10 - 50

HWM.280-25 - 50

HWM.W.160-25

L101.A85.082-

L101.B10.080 -

L101.B30.081 -

L101.B31.080 - 201

L101.B33.080 - 202

L101.B34.080 -

L101.B36.080 -

L101.B39.080 -

L101.B40.080

L101.B43.081-

L101.B44.081-

L101.B45.080 -

L101.B46.080 - 200

L101.B55.080 - 200

L101.B56.080 -

L101.B58.080 -

L121.A85.082- 250

L121.B10.080 - 200

L121.B30.081 - 202

L121.B31.080 - 201

L121.B33.080 - 202

L121.B34.080 -

L121.B36.080 - 201

L121.B39.080 - 200

L121.B40.080 - 200

L121.B43.081- 250

L121.B44.081- 250

L121.B45.080 - 200

L121.B46.080 - 200

L121.B55.080 - 200

L121.B56.080 - 200

L121.B58.080 - 200

L300.A85.100

L300.B15.100

L300.B61.100

L300.B62.100

L300.B67.100

L300.B80.100

L300.B90.100

L320.A85.100

L320.B67.100

L320.B80.100

L320.B90.100

L400.A85.082-

L400.A90.058

L400.B10.100SO1

- 200

L410.B62.081 - 201

L410.B80.100 - 251

- 250

- 201

L420.B21.080 - 200

- 200

L420.B24.101

L420.B30.081 - 202

L420.B31.080 - 201

L420.B33.080 - 200

L420.B34.080 - 200

L420.B36.080 - 201

L420.B39.080 - 200

L420.B40.080 - 200

L420.B40.FUSS

L420.B43.081- 250

L420.B44.081- 250

L420.B45.080 - 200

L420.B46.080 - 200

L420.B55.081 - 280

L420.B56.080 - 200

L420.B58.080 - 200

L420.B60.100 - 200

L420.B62.081 - 201

L420.B67.080 - 200

L420.B80.100 - 251

L420.B83.100-

L420.B90.080 -

L420.B92.080 -

L420.C10.080 -

L420.C90.200 -

L420.C91.200

L440.B10.150 -

L440.B15.151 -

L440.B36.151

L440.B44.161

L440.B67.160 -

L440.B80.160 -

L440.B90.160 -

L440.B92.160 -

L500.B61.101

L520.B61.101 -

L600.B15.126 - 202

L600.B15.127 - 251

L600.B16.125 - 200

L600.B38.125 - 200

L600.B80.125 - 250

L600.B83.125 - 200

L600.B90.125 - 250 167

L600.B92.125 - 250 167

L600.C10.125 - 250 168

L610.B15.126 - 202 166

L610.B15.127 - 251 166

L610.B16.125 - 200 166

L610.B38.125 - 200 167

L610.B80.125 - 250 168

L610.B83.125 - 200 168

L610.B90.125 - 250 167

L610.B92.125 - 250 167

L610.C10.125 - 250 168

L620.B15.126 - 202 166

L620.B15.127 - 251 166

L620.B16.125 - 200 166

L620.B38.125 - 200 167

L620.B80.125 - 250 168

L620.B83.125 - 200 168

L620.B90.125 - 250 167

L620.B92.125 - 250 167

L620.C10.125 - 250 168

L800.B44.081- 126

L800.B44.081.02-

L800.B44.081.03

L800.B44.081.04-

L800.B44.081.05- 126

L800.B44.081.06- 126

L800.B93.100

L801.B44.081.06 - 126.06

L810.B44.081- 126

L810.B44.081.02- 126

L810.B44.081.03- 126

L810.B44.081.04- 126

L810.B44.081.05- 126

L810.B44.081.06- 126

L810.B93.100

L820.B44.081- 126

L820.B44.081.02- 126

L820.B44.081.03- 126

L820.B44.081.04- 126

L820.B44.081.05- 126

L820.B44.081.06- 126

L821.B44.081.06 - 126.06

L830.B93.100

LB500.B10.100 - 126

LB500.B30.100 - 125

LB500.B31.100 - 126

LB500.B33.100 - 125

LB500.B80.125

LB500.B83.125

LB500.B90.100 - 125

LB500.C10.100 - 125

LB510.B10.100 - 126

LB510.B30.100 - 125

LB510.B31.100 - 126

LB510.B33.100 -

LB510.B80.125

LB510.B83.125

LB510.B90.100 - 125

LB510.C10.100 - 125

LB520.B10.100 - 126

LB520.B30.100 - 125

LB520.B31.100 - 126

LB520.B33.100 - 125

LB520.B80.125

LB520.B83.125

LB520.B90.100 - 125

LB520.C10.100 - 125

LM400.B10.125 -

LM400.B15.125 -

LM400.B38.125 - 200

LM400.B90.150 - 200

LM400.C10.150

LM410.B10.125 -

LM410.B15.125

LM410.B38.125

LM410.B90.150 -

LM410.C10.150 -

LM420.B10.125 -

LM420.B15.125

LM420.B38.125

LM420.B90.150 -

LM420.C10.150 -

LRBK.001 - 108

LRBK.K001

LS400.B10.125

LS400.B80.125

LS400.B83.125

LS400.B90.125

LS400.C10.125

LS410.B10.125

LS410.B80.125

LS410.B83.125

LS410.B90.125

LS410.C10.125

LS420.B10.125

LS420.B80.125

LS420.C10.125

LSS400.B10.125

LSS400.B15.126

LSS400.B60.125

LSS400.B61.125

LSS400.B83.125

LSS400.B90.125

LSS400.C10.125

LSS410.B10.125

LSS410.B15.126

LSS410.B61.125

LSS410.B80.125

LSS410.B83.125

LSS410.B90.125

LSS410.C10.125

LSS420.B80.125

PLATTENWAGEN.2G - 3L

PRK.001 - 006

PRK.007 - 011

PRS.001 - 006

PRS.007 - 011

- 123

PV200 - 211

ROLLST..350 - 600

ROLLST..A

ROLLST..K

ROLLST..KOMBI

ROLLST..V

ROLLST..V.KU

ROLLST.KUGELTI.

RR100.B15.080 - 301

RR100.B16.100 - 401

RR100.B80.100 - 300

RR100.B81.100 - 401

RR100.B90.100 - 250

RR100.B92.080 - 250

RR100.C10.080 - 401

RR100.C81.100 - 250

RR110.B15.080 - 301

RR110.B16.100 - 401

RR110.B80.100 -

RR110.B81.100 -

RR110.B90.100 - 250

RR110.B92.080 - 250

RR110.C10.080 - 401

RR110.C65.101 - 253

RR110.C81.100 - 250

RR120.B15.080 - 301 169

RR120.B16.100 - 401 169

RR120.B80.100 - 300 170

RR120.B81.100 - 401 170

RR120.B90.100 - 250 171

RR120.B92.080 - 250 171

RR120.C10.080 - 401 172

RR120.C81.100 - 250 173

S100.B15.101 - 300 174

S100.B16.150 - 401 174

S100.B81.100 - 400 175

S100.C10.100 - 401 175

S110.B15.101 - 300 174

S110.B16.150 - 401 174

S110.B81.100 - 400 175

S110.C10.100 - 401 175

S120.B15.101 - 300 174

S120.B16.150 - 401 174

S120.B81.100 - 400 175

S120.C10.100 - 401 175

S20-F6-205-421 220

S30-F8-205-425 220

S40-F10-205-525 220

S50-F10-207-627 220

S51-A10-217-647 222

S51-F10-206-626 222

S55-A10-220-650 221

S55-F10-210-630 221

S56-F10-210-550 223

S60-A12-222-652 221

S61-A12-322-652 223

S63-A12-219-649 222

S80-A12-222-652 221

SBW.1060.E 182

SBW.1070.E

SBW.1280.E

STW.1060.E

STW.1070.E

STW.1280.E

T.-ROLLER.1B

T.-ROLLER.1G

T.-ROLLER.1R

T100.B80.125 - 200

T100.B81.125 - 200

T100.B90.125 - 200

T100.B92.125 - 200

T100.C10.125 - 200

T110.B80.125 - 200

T110.B81.125 - 200

T110.B90.125 - 200

T110.B92.125 - 200

T110.C10.125 -

T120.B80.125 -

T120.B81.125 -

T120.C10.125 - 200

T220.100 - 200

TIW.1070.E

TIW.1280.E

TR118.C10.036.P1

TR250.B93.060.P1

TR250.B93.060.P2

TR250.B93.100.P1

TR250.B93.100.P2

TR250.C10.051.P1

TR250.C10.051.P2

TR300.B93.060.P1

TR300.B93.060.P2

TR300.B93.100.P1

TR300.B93.100.P2

TR300.C10.051.P1

TR300.C10.051.P2

TWG.150

W120.B15.075 - 080

W120.C10.075 - 080

W220.A90.040 - 075

W221.A90.040 - 075

W320.A90.050 - 075

W321.A90.050 - 075

W800.A76.075

X100.B15.058.MF

ZA.101 - 204

ZE.001 - 006

ZKS.002 - 012

ZKS.101 - 116

ZKST.101 - ZKST.136

ZMRS.002 - ZMRS.006

ZMRS.101 - 106

ZMRST.101 - 148

ZR100 - 117
