sloup stropní deska
a b c

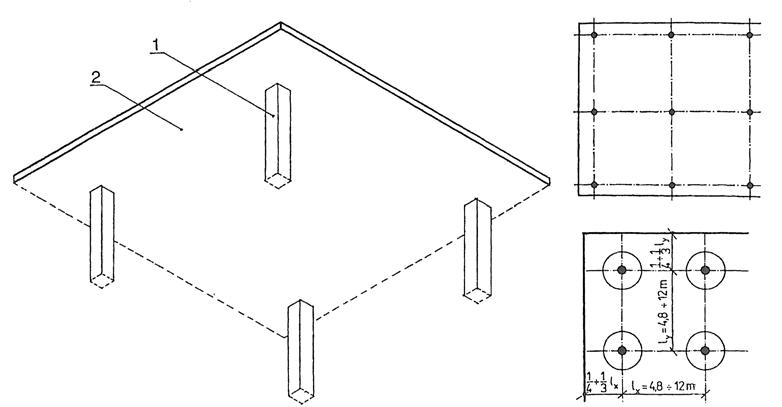

Obr. 5.35 Železobetonový monolitický sloupový systém s deskovými lokálně podepřenými stropy: a – axonometrie; b – půdorysné schéma konstrukce; c – stropní deska s vloženými prefabrikovanými hlavicemi nebo speciální smykovou výztuží – smykové lišty apod.
a b

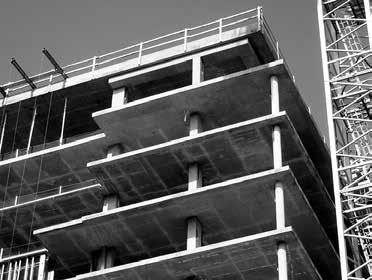

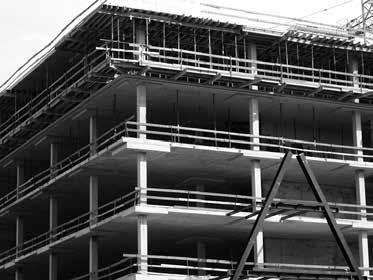

Obr. 5.36 Železobetonové monolitické sloupové systémy s lokálně podepřenými stropy: a – stropní konstrukce s rovným podhledem, b – sloupy s deskovými hlavicemi
1 : 1,5. Stropní konstrukce by měla být spojitá v obou směrech minimálně přes tři pole. Pole by měla mít přibližně shodné rozpony (maximální rozdíl v rozponech sousedních polí by neměl být větší než 20 %). Tvar průřezu sloupů je výhodný kruhový nebo čtvercový. Pro snížení plošné hmotnosti lze desku vylehčit kazetami nebo vložkami ve funkci ztraceného bednění.
5.3.3 Prefabrikovaný sloupový systém
Prefabrikovaný sloupový systém se vyvinul z monolitického systému ve snaze o zvýšení produktivity výstavby. Prefabrikovaný sloupový systém se skládá ze svislé nosné konstrukce vytvořené z prefabrikovaných sloupů a ze stropní konstrukce smontované ze stropních panelů.
Prefabrikované sloupové systémy je možné realizovat z různých stavebních materiálů nebo materiálových kombinací. Z tohoto pohledu se můžeme setkat se sloupovými systémy:
• z betonu a železobetonu,
• ze dřeva a materiálů na bázi dřeva,
• z oceli,
• materiálově kombinovanými.
Železobetonové prefabrikované sloupové systémy
Hlavní rozvoj prefabrikovaných sloupových soustav začal stejně jako u panelových systémů na počátku padesátých let 20. století. V šedesátých letech byla vyráběna a používána řada typů prefabrikovaných sloupových konstrukcí. Většina v té době u nás používaných soustav byly poměrně uzavřené systémy s nízkou variabilitou a malou možností změn. Výjimkou byl otevřený prefabrikovaný sloupový systém INTEGRO (obr. 3.10b a 5.45), který vycházel z důsledné unifikace průřezů nosných prvků a jejich styků, přičemž ostatní rozměry byly volitelné v jemné modulové řadě. Tvarová a technologická uzavřenost soustav sloupových skeletů používaných u nás do konce osmdesátých let se ukázala jako omezující nejenom pro architektonický a konstrukční návrh, ale i v souvislosti s možnostmi optimalizace konstrukce z hlediska nákladů. Proto se od počátku devadesátých let vyvíjely tvarově i technologicky otevřené sloupové nosné systémy umožňující vyšší variabilitu návrhu konstrukce.
Charakteristickým rysem jednotlivých typů prefabrikovaných sloupových systémů je způsob podepření stropní konstrukce prostřednictvím průvlaků nebo přímo sloupy. Deskové systémy s lokálně podepřenými prefabrikovanými stropy jsou buď řešeny přímým podepřením rohů stropních panelů sloupy, nebo použitím deskových hlavic podporujících mezi vložené stropní panely (obr. 5.37).

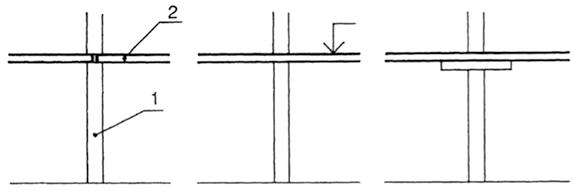

Obr. 5.37 Varianty lokálního podepření prefabrikovaných nebo prefa-monolitických stropních desek: a – stropní panely podepřeny v rozích; b – lokálně podepřené deskové hlavice; c – prefabrikované hlavice podepírající stropní desku; 1 – sloup, 2 – prefabrikovaná nebo prefa-monolitická deska
Průvlakové systémy jsou charakterizovány podepřením stropních panelů průvlaky. Obdélníkové průvlaky podepírající stropní panely (obr. 5.38a) zasahují svou plnou staticky účinnou výškou pod stropní panely, a omezují tak světlou výšku místností v místě průvlaků. Průvlaky s úložnými ozuby pro stropní panely (obráceného průřezu T – obr. 5.38b) zasahují pod úroveň podhledu stropních panelů méně než v předchozím případě, protože část staticky účinné výšky průvlaků je schována v tloušťce stropní desky. Požadavek rovného podhledu bez viditelných průvlaků vedl k vývoji systémů s deskovými průvlaky shodné tloušťky, jako jsou stropní panely (obr. 5.38c). Stropní panely jsou opatřeny ozubem v tloušťce panelu. Výhodami jsou rovný podhled umožňující snadnější vedení instalací pod stropem a menší celková tloušťka stropu.
Obr. 5.38 Typy prefabrikovaných průvlaků: a – obdélníkový průvlak; b – tyčový průvlak s úložnými ozuby (obráceného průřezu T); c – deskový průvlak

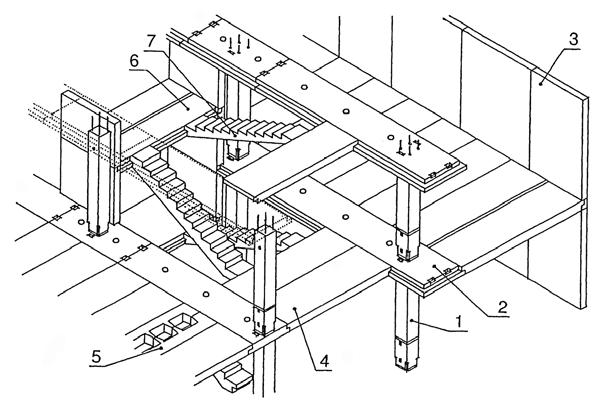

Obr. 5.39
Prefabrikovaný sloupový systém
s deskovými průvlaky; soustava MS71:
1 – sloup
2 – deskový průvlak
3 – stěnový panel
4 – stropní panel
5 – instalační panel
6 – podestový panel
7 – schodnice

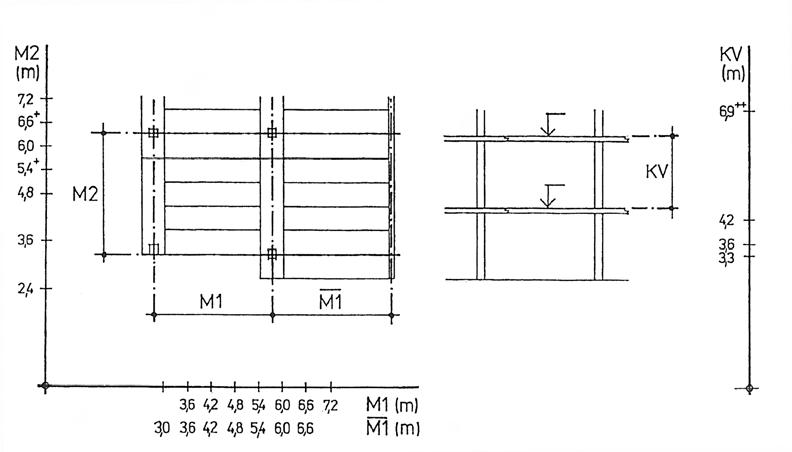

Obr. 5.40 Modulové parametry soustavy MS71
+) moduly 5,4 a 6,6 m mohou být pouze v případě krajního pole,
++) konstrukční výšku 6,9 m lze použít pouze pro jednopodlažní halový objekt
