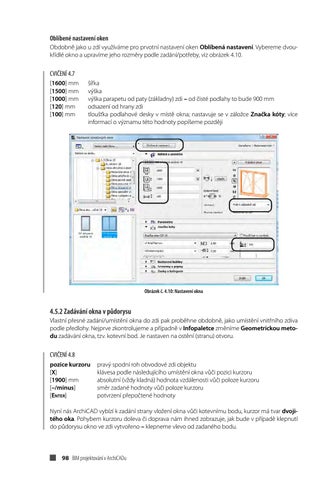

Oblíbené nastavení oken Obdobně jako u zdí využíváme pro prvotní nastavení oken Oblíbená nastavení. Vybereme dvoukřídlé okno a upravíme jeho rozměry podle zadání/potřeby, viz obrázek 4.10.
CVIČENÍ 4.7 [1600] mm šířka [1500] mm výška [1000] mm výška parapetu od paty (základny) zdi – od čisté podlahy to bude 900 mm [120] mm odsazení od hrany zdi [100] mm tloušťka podlahové desky v místě okna; nastavuje se v záložce Značka kóty; více informací o významu této hodnoty popíšeme později
Obrázek č. 4.10: Nastavení okna
4.5.2 Zadávání okna v půdorysu Vlastní přesné zadání/umístění okna do zdi pak proběhne obdobně, jako umístění vnitřního zdiva podle předlohy. Nejprve zkontrolujeme a případně v Infopaletce změníme Geometrickou metodu zadávání okna, tzv. kotevní bod. Je nastaven na ostění (stranu) otvoru.
CVIČENÍ 4.8 pozice kurzoru [X] [1900] mm [–/minus] [Enter]
pravý spodní roh obvodové zdi objektu klávesa podle následujícího umístění okna vůči pozici kurzoru absolutní (vždy kladná) hodnota vzdálenosti vůči poloze kurzoru směr zadané hodnoty vůči poloze kurzoru potvrzení přepočtené hodnoty
Nyní nás ArchiCAD vybízí k zadání strany vložení okna vůči kotevnímu bodu, kurzor má tvar dvojitého oka. Pohybem kurzoru doleva či doprava nám ihned zobrazuje, jak bude v případě klepnutí do půdorysu okno ve zdi vytvořeno – klepneme vlevo od zadaného bodu.
98 BIM projektování v ArchiCADu
