阿里抽中了機關密室體驗券，他非常興奮，不 過，必須通過一道又一道機關關卡，解開機 關裝置的祕密，才能過關；阿里成功了嗎？ ＊配合領域：國小自然與生活科技六下「簡單機械」、 國中自然與生活科技三上「功與能」
產業創新 與基礎建設 11 飛行馬拉松冠軍～
天空中，有架飛機可說是「馬拉松冠軍」，它有 超強耐力，連續飛十幾個小時都不會累， 而且能飛得很遠、很遠，背負著世界各 地旅客的夢想，飛越大洋、平安著 陸，它就是——空中巴士A350。
＊配合領域：國小社會四下「近代的運輸發 展」、國中社會三下「科技發展 與科技倫理」
發行人／李萬吉 學習事業部協理／陳文智 學習事業部行銷經理／陳玫甄 學習事業部編輯部經理／鄭雯娟 主 編／余苑綾 企畫編輯／許倩華．易彥廷． 陳俞安．賴映伶 美術主編／熊育賢 美術編輯／田俊龍 郭柏均 電話行銷組／繆金陵．林欣怡．鍾虹甄 行銷業務組／劉力銘．林秀芬．葉佳慧． 林顯儒．張俊祥．李昱蓁． 葉曉琦．邱新嵋．崔嘉君． 王玉萍．何瑩芳．許品慧
出版 者／康軒文教事業股份有限公司
發發家的理財聊天室 21～22 忘了帶錢？用行動支付吧！ 發發和阿媽到便利商店買東西，結帳時， 阿媽東翻西找，卻還是少了兩塊錢；媽 媽提議，付款可以使用行動支付，不必 隨身帶錢包，還能節省交易時間唷！ ＊配合領域：生活 走進地球村 23～26
3D列印，印出一根手指？
3D列印機不僅能用來印模型，最近，還有 一位外國設計師印了一根手指。將這根手 指裝在手上，能讓生活變得更便利嗎？ ＊配合領域：社會
臺北總公司／ 2 3 1 4 6 新北市新店區中興路二段218巷11號
電 話：(02)2918-9393 傳真：(02)2918-9377
雜誌客戶服務電話／(02)8665-1740
郵政劃撥／19883212 康軒文教事業股份有限公司
製版印刷／安德股份有限公司
網 址／http://www.top945.com.tw
Top童樂會粉絲團／http://www.facebook.com/top945.fans E-mail／top945@knsh.com.tw
ISSN／1726-9369
零售價／360 元
中華郵政中壢誌字第1號執照登記為雜誌交寄
★ 雜誌使用之字體，與現今標準字體結構有些差異，請以教育部公告之標準字體為準。
編輯顧問（次序依姓氏筆畫排列） 丁澈士 屏東科技大學土木系主任 何一先 臺北市野鳥學會總幹事 李光福 兒童文學家
陳明德 健康與體育教學領域專家 楊燿隆 農委會特生中心保育教育館館長
康軒學習雜誌使用環保無毒大豆油墨 印刷，請放心使用，若首次閱讀有少 許油墨味道，請將雜誌置於通風處一 段時間後，油墨味會自然溢散。
No.3
SDG9產業創新與基礎建設 歡迎來到 機關密室～ 企畫／賴映伶 版面設計／郭柏均 繪圖／強尼Johnny、小比 圖片提供／達志影像
阿里抽中了機關密室體驗券，興奮的來玩； 密室裡燈光昏暗，四周的牆面布置了奇怪的木塊。
阿里好奇的碰了一下，突然，天花板傳來神 祕的聲音：「歡迎來到機關密室，解開機 關，才能平安離開。」同時，從牆邊滑出 一張桌子，桌上放了紙板和剪刀， 還有一張紙條……
開始了！ 開始了！
第一關
請運用紙板，製作一個機關寶盒， 證明你的才能吧！
用紙板，做一個機關盒

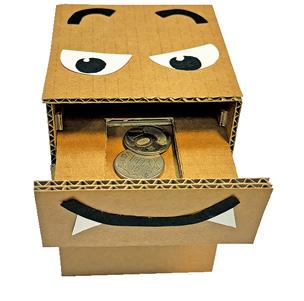

阿里看著桌上的紙板，左思右 想，突然有個好點子 做個吃錢怪 獸盒！吃錢怪獸盒，有一個神奇的抽 屜，只要將有重量的寶物，放進抽屜
裁切三張9x9公分的紙板A。
再與步驟2的紙板，上下對準並 黏貼，成為右下圖的樣子。
切一片9.5X4公分、一片9X9.5公 分的紙板，並黏在盒子上。
裡，關起來再打開，原本放在抽屜裡的 寶物，就會消失不見！寶物為什麼會消 失呢？祕密就藏在抽屜裡；請跟著以下 的步驟，動手做做看吧！

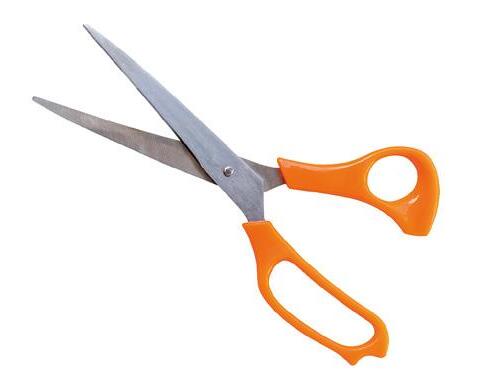

工具：剪刀、保麗龍膠、雙面膠、美工刀、切割墊。
將一張紙板A按照下圖切割。紅 線可切約1mm寬，藍線請勿切斷。
★祕密在這裡
切一片9X13公分的紙板B、兩 片9.5X13公分的紙板C、兩片 9.5X9.5公分的紙板D，按照圖示 黏成盒子。放入步驟4的紙板。
加些可愛的裝飾，就完成囉！
另外兩張紙板A，中央切出一個 4X5公分的洞，並將兩張紙板黏 起來。
按照圖示，剪一塊ㄩ型紙板，放 進盒子並黏好。
注意只黏ㄩ型 紙板喔！
★祕密：步驟2的紙板是吃錢怪獸盒抽屜的底部。抽屜的底部有開口，只要放上重物，重物就會直接掉進盒子裡。 材料：數張厚紙板、色紙。
將錢幣放進抽屜 裡，關起來再打開， 錢幣不見了！
是魯班鎖，請在５ 分鐘內解開它！
這是什麼？
第二關
拆解 魯 班 鎖
順利通過第一關，前方的門打開了！阿里來到第二個房間，房裡空蕩 蕩，只有一個穿著古裝的小孩，坐在正中央，手中正在把玩一個奇怪的方
塊，阿里悄悄走近，突然，那個孩子轉過身，將手中的方塊遞給阿里，並 說：「我是關主，現在，請你在五分鐘之內，解開魯班鎖。」阿里看著魯 班鎖，認真的研究了起來。
神奇的魯班鎖
傳說，在中國的春秋時代，有位名 叫魯班的工匠，他擅長蓋木造房子，而 且他蓋的房子，不必使用釘子，結構就 很堅固。原來，魯班使用了木工中常見 的「榫卯結構」，他將木條切出特定 凹槽，並互相嵌合，木條就能緊緊固定， 不鬆開。魯班想讓兒子認識「榫卯結 構」，於是設計了一個「魯班鎖」：在 數根木條的表面切出不同的凹凸形狀， 並拼組起來，拆解時，必須遵循特定的 順序，依序拔出木條，才能解開。
木頭和木頭卡得好 緊，怎麼開？
呵呵，這就 是榫卯結構 的奧祕！
哇！人……人 偶復活了！
自己動 起 來的 機關人偶
解開魯班鎖的瞬間，下一個房間的門自動開啟了！這個房間更奇怪， 四周放滿了詭異的造型人偶；其中一個人偶的身上，貼著一張紙條，寫
著：「請轉動我們身上的發條。」阿里照著做，放開發條後，那些人偶 便動了起來，射箭、端茶杯，甚至還寫書法，讓阿里大吃一驚。
會倒茶、射箭的機關人偶
在日本的江戶時代，有一位名叫細川半
藏的工匠，他出生於鄉紳階級，從小讀了很多 書，因此懂得許多學問，尤其對「機械」充滿 興趣；大約在16世紀末期，西方國家的火炮、
時鐘被傳入日本，細川半藏第一次看見機械時 鐘，對時鐘裡能自動運作的齒輪裝置，非 常好奇。於是，他仔細拆解、研究，甚至 重新改造齒輪裝置，裝入人形玩偶中， 創作出「機關人偶」。
每個機關人偶的身上，有 一個發條；將發條旋轉後再 放開，發條會帶動齒輪，讓 人偶「動起來」，做出射箭、 端茶、寫字等動作，深受人 們喜愛。
太厲害了～

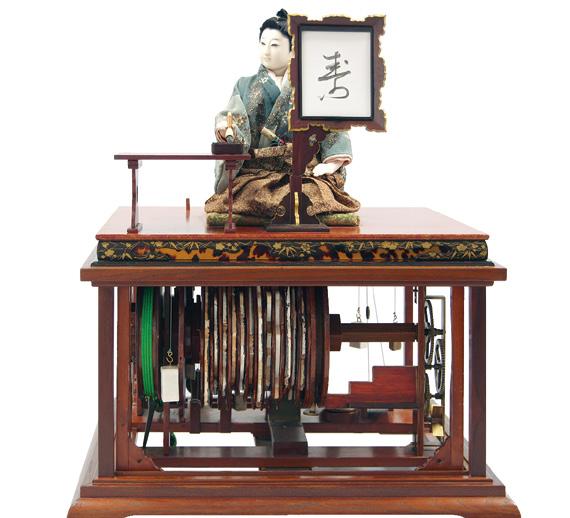

細川半藏設計的機關人偶，種類多樣，有會 射箭的弓曳童子、會端茶的奉茶童子，還有 會寫書法的書寫童子等。
關 偶 小 檔 案 人 機

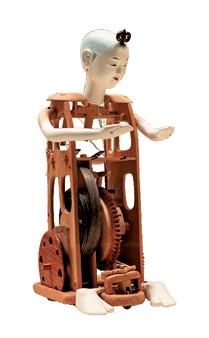

機關人偶的內部，裝設了大大小 小的齒輪，當齒輪運轉，人偶的手、 腳會被帶動並向前進。
行走的祕密
內部機關 外部機關
精密的齒輪技術

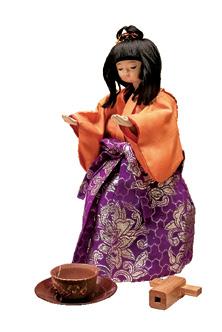

細川半藏發明的機 關人偶中，最有名的就 是「奉茶童子」；它能 自動端著茶杯，直直走 向客人並「奉茶」。它 是怎麼前進的？祕密就 在於人偶內部精密的齒 輪裝置。
轉動發條後， 將茶杯放在盤 子上，奉茶童 子手部下降。
機關人偶裡裝設了 許多齒輪，當兩個齒輪 接合在一起，一個齒輪 被推動時，會帶動另一 個齒輪轉動，機關人偶 就會動起來。

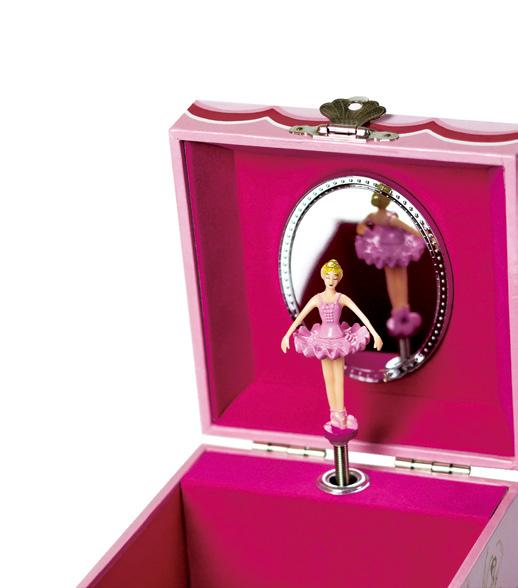

音樂盒裡也有齒輪

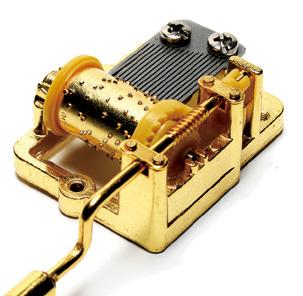

打開音樂盒，優雅悅耳的樂音流瀉而 出，令人陶醉不已；音樂盒能發出聲音， 來自結合發條、齒輪、音筒和音梳的機芯 裝置；當發條轉動，同時會帶動齒輪和音 筒跟著旋轉，而音筒上的突點會撥動音 梳，發出清脆的聲音。
下降 卡榫往上
手部下降，卡 榫離開齒輪， 齒輪開始運轉。
齒輪帶動齒輪運轉，使最 外圈的輪子開始移動。
奉茶童子前進 ！
齒輪
達志影像alamy
SDG9
產業創新與基礎建設
飛行馬拉松冠軍
嘿嘿！我飛 得最遠～
浩瀚的天際，一架又一 架飛機乘著風平穩的滑翔， 努力飛得更高、更遠，引領 旅客遨遊天空，在看不見的 道路上，往來世界的每一個 角落。

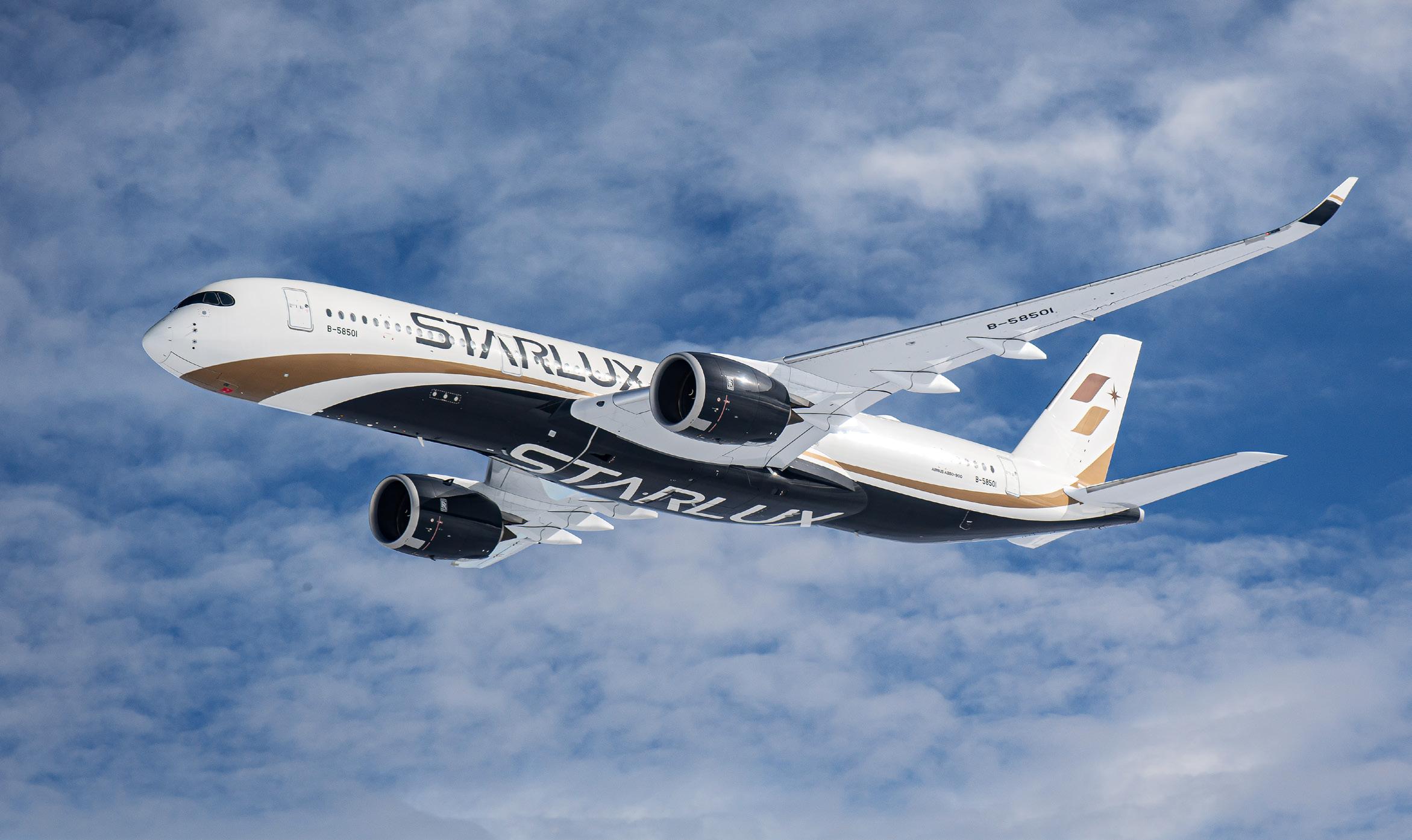

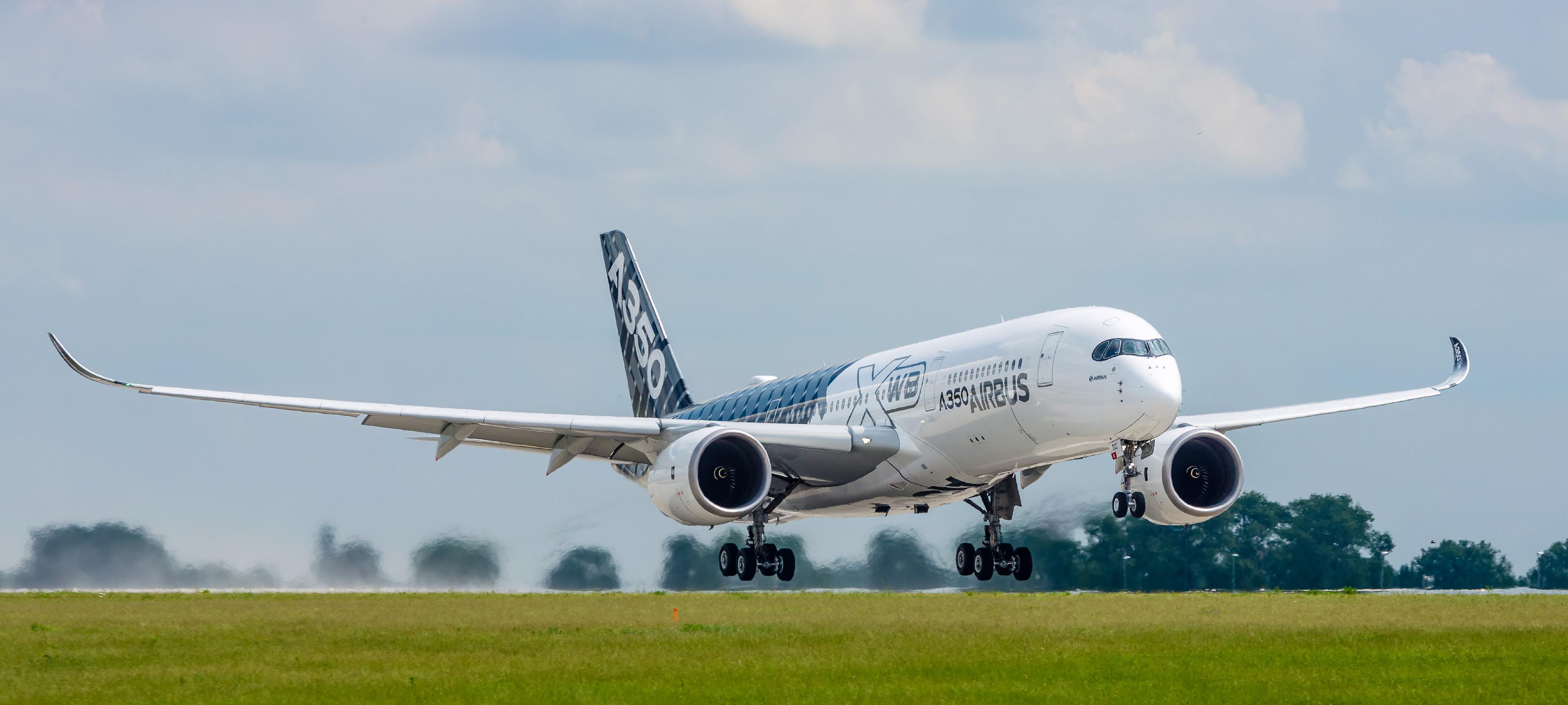

其中有一架飛機能飛 得最遠，可說是空中的「馬 拉松冠軍」，它的身體寬大 又強壯，能穩穩的載著三、 四百位乘客飛向目的地；它 的動力十足，連續飛十幾個 小時都不會累，它就是 空中巴士A350。
空中
努力飛得更好又更遠 空中巴士A350是歐洲飛機 製造商空中巴士公司（AIRBUS） 生產的飛機；二十多年前，空中 巴士公司希望打造一架厲害的飛 機，與美國波音公司生產的波音 787夢幻客機互相「競爭」。
雖然，當時空中巴士公司已 經擁有全球載客量最多、體積最 大的「空中巨無霸」客機 空 中巴士A380；不過，A380很耗 油、維修成本也很大，有些機場
的跑道更沒辦法應付這麼巨大的
天空中的隱形跑道～航線
每架飛機在天空中都有專用的「跑道」 航線，飛往不
同的目的地；通常，航空公司會考量乘客和市場的需求，幫飛
機安排飛往某地的航線，例如：臺灣旅客非常喜歡到日本旅遊，
航空公司便會積極開通許多日本航線，飛往東京、大阪、福岡、 沖繩等地，讓旅客能更方便到日本各地觀光。
除了觀光需求，航空公司也十分看重商務需求，例如：亞
洲和美國之間的商務旅客數量龐大，許多人會往來兩地工作、 談生意或出差，所以，設立多個往來亞洲和美洲之間的航線， 能紓解龐大的商務旅客。
普遍來說，航線可以依照相對的飛行時間或距離，分為短 程航線、中程航線和長程航線等。
長、短程航線 我都能飛！
優良基因大公開
每天，全球有數十萬架的航班在空中來來往往，而空中巴士 A350以永不放 棄的馬拉松精神，挑戰最長、最遠的航線，它能從新加坡樟宜機場一路飛向紐約 甘迺迪機場，將近19個小時不間斷，載著旅客橫跨大半個地球，讓遙遠的距離 變得近在咫尺。
A350究竟為什麼可以稱霸天空呢？原來是因為它的重量輕、耐力持久，比 其他飛機更有「續航力」，
而且還擁有各種優秀的「基因」 超強的引擎、 平穩的機翼、超大的油箱容量等，因此成為空中的「飛行馬拉松冠軍」。
完美的身體比例 64.75m大翼展
A350的機翼，展開高達64.75公尺，幾乎與 一個足球場一樣大，巨大的機翼可以產生更多 升力，幫助飛機飛得更好、更遠；機翼尖端還 有向上翹起的「翼尖小翼」，可以削弱渦流對 飛機的影響，讓飛機更省油並增加航程。
有了翼尖小翼，可 以有效減弱渦流， 讓飛機飛得更省力。
北美洲
長程航線
例如：臺北飛舊金山 （約10351公里)
短程航線
例如：臺北飛沖繩 (約630公里)
新加坡
中程航線
例如：臺北飛新加坡（約3219公里)
超高的能量補給 16.5萬公升的燃油容量 A350其中一個衍生機型 A350-900ULR，有非常大 的油箱空間，可以攜帶16.5萬公升的燃油，相當於約 23.5萬杯珍珠奶茶，讓飛機能一口氣完成長距離飛行。
逆風飛行 也不怕！
沒有翼尖小翼的飛機，機翼底 部的氣流流到翼尖時，會向上 捲曲，形成像小龍捲風般的渦 流，造成飛行能量損失。
★臺灣交通部民用航空局將航 線分為國內線與國際線。
每個航空公司對航線長短 的定義不太一樣。
我還裝得下 更多油～
～ 巴士 A350
我是空中巴士A321， A350的親戚。
我是波音787， 我也很會飛唷！
飛機，因此空中巴士公司在2004 年開始發想，計畫研發一架更有
競爭力、效能更好的明星機種。
經過十多年的努力，2015 年，空中巴士A350開始服役，
它神氣的飛上天，加入載客的行 列，而且比波音787更省油、飛 得更遠呢！
打造冠軍，不簡單！
多年來，空中巴士A350以超 強耐力，在長程航線中獨領風騷， 然而，這位空中冠軍的成功，是歐 洲多個國家聯手打造的傑作。
加油、加油！
A350的部件，來自法國、英 國、西班牙和德國等地，一共約 4500個供應商、12家工廠；組裝過 程中，還得靠上千名專業人員合作， 耗費4～5個月，才能完成這項「造 飛機」的浩大工程。
組裝飛機，接力再接力
打造空中巴士A350，可以說是一項重 量級的接力賽，首先，飛機的各個部件會在 數個歐洲國家率先製造，接著，空中巴士公 司會派出「白鯨運輸機」前往各國，將製造完 成的飛機部件，運回法國土魯斯空中巴士公司 的飛機組裝廠。
前段、中段機身
法國聖納澤爾製造；前段機身包含機鼻、 駕駛艙等結構，可說是飛機的「大腦」， 中段機身則屬於飛機的「軀幹」，包含 了大部分的客艙和行李艙。後段機身則 來自德國漢堡。
達志影像Shutterstock

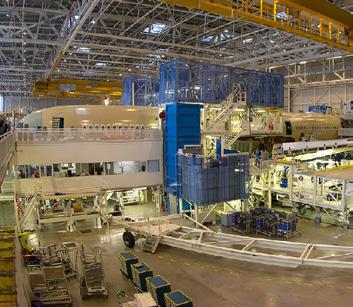

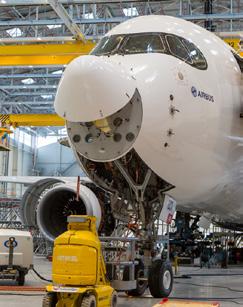

在這座總面積高達17個足球場大的組裝廠 中，A350就像「樂高積木」一樣，先組裝前段 機身、中段機身、後段機身等結構和管線，再裝 機翼、尾翼、派龍、起落架等部件，同時安裝座 位、家具等「內部裝潢」。
接下來，飛機會進行塗 裝，披上各家航空公司的 專屬「外衣」彩繪，最後 才裝上引擎，並經過多次 測試，確認沒問題，就能 交給航空公司囉！
達志影像Shutterstock

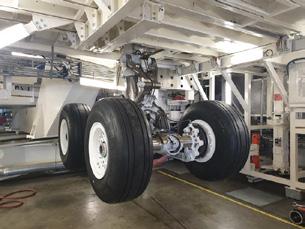

起落架
英國格洛斯特出產，負責支撐飛機在地 面上的重量，當飛機著陸時，起落架配 備的液壓減震系統，可以分散衝擊力， 讓飛機平穩的在跑道上前進。
星宇航空STARLUX
我是空中巴士公司的運 輸機，模樣像白鯨，又 被稱為白鯨運輸機，負 責運送飛機的各個部件 回組裝廠。
引擎
來自英國勞斯萊斯公司，是飛機的「心臟」， 產生強大的推力，將飛機往前推，飛得更遠。
垂直尾翼
來自德國施塔德，功能與水平尾翼 相似；飛機偏航時，垂直尾翼上的
星宇航空STARLUX
星宇航空STARLUX
A350的部件到組裝廠後， 會依次進入7個「站點」， 一一組裝各個部件，最後組 成一架完整的飛機。
四種艙等，任你挑選

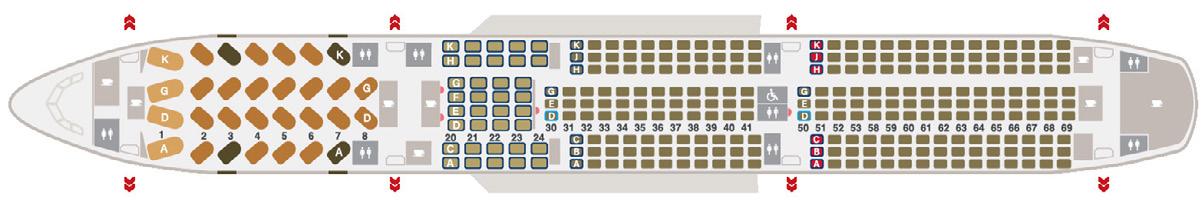

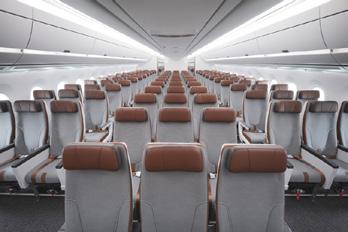

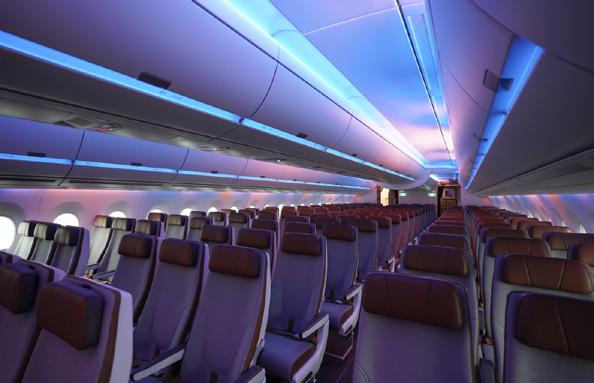

走進客艙裡，如果發現只有一個
走道，大多是比較小的窄體客機；如 果分成兩個走道，就是大一點的廣體 客機了！一直往後走，就會來到最後
方的「經濟艙」；為了保持飛機平衡， 座位大多分成2-4-2、2-5-2、3-3-3、
3-4-3等型式，而星宇航空的A350
客機，前後椅子的距離稍微大一些，
經濟艙
豪華經濟艙
經濟艙
歡迎搭乘空中 巴士A350！
讓旅客坐得舒適。

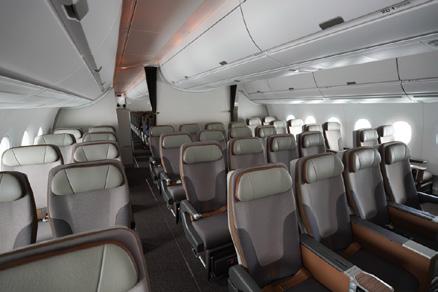

如果想飛得更舒服，又願意多花 錢，還能選擇比經濟艙再寬敞一點的 「豪華經濟艙」，搭配符合人體工學 的座椅，保證不會腰痠背痛。如果航 程更久，想要舒舒服服睡個覺，就選 擇「頭等艙」和「商務艙」吧！可以 平躺下來，還能把門拉起來，在獨立 空間裡享受坐飛機的美好時光。

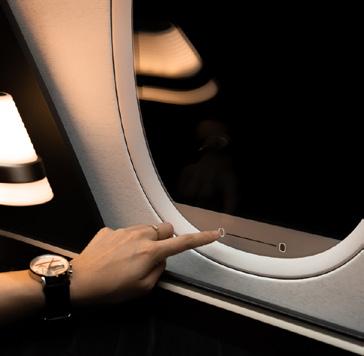

整架飛機設置「電子調光窗」來取代遮光板， 只要輕輕一按，窗戶就會漸漸變暗，阻隔外部 的光線。
機艙還有特別的節慶主題燈光，例如：以白光和橘光營造溫暖 的年節氛圍，或以白光、藍光打造「浪漫耶誕節」的氣氛。
忘了帶錢？用行動支付吧！ 忘了帶錢？用行動支付吧！
發發和阿媽到便利商店買東 西，結帳時，阿媽東翻西找，卻 還是少了兩塊錢；媽媽提議，付
款可以使用行動支付，不必隨身 帶錢包，還能節省交易時間唷！
剛剛和阿媽去買餅乾，付錢的 時候真尷尬～
發生什麼事？
阿媽錢不夠……
只差兩塊錢嘛……
我翻遍身上所有的口袋，還好 找到了五塊錢。
阿媽不是有帶手機嗎？怎麼不 用行動支付呢？
上次設定之後，一直忘了用……
是一種利用行動裝置付款的服 務，例如：使用手機付款，就是 行動支付的一種。
行動支付？那是什麼？ 用手機就能付錢？聽起來好酷， 我的手機也可以使用嗎？
使用行動支付，手機必須事先 綁定信用卡、電子票證或銀行 帳戶等，如果沒有，就沒辦法 使用手機付款。
3D列印，
印出一根手指？
2024年6月， 英國的劍橋大學和 一位義肢設計師丹尼˙ 克洛德合作，利用3D列印技 術，印出了「一根手指」。
這根手指有什麼用途？原 來，丹尼˙克洛德希望將這 根手指裝在人類身上，測試 看看：多了一根手指，生活 會不會更便利？
這根手指，又被稱為「第
實驗結果發現，多了一根拇 指，能讓人做出更多以往必須 靠雙手完成的事，而這根由 3D列印製成的手指，也將成 為新型義肢，幫助更多人。
透過電腦控制3D 列印機，能夠印出 「第三根拇指」。
三根拇指」；他們找來600位 志願者接受實驗，在腳底裝上 壓力感測器，並套上「第三根拇 指」，受測者可透過腳趾施加壓 力，控制這根手指的動作。
原本，丹尼˙克洛 德預測：第一次穿上這 個裝置的人，可能會不 適應多了一根手指的生活。
沒想到實驗後卻發現，大約98% 的試用者都能在一分鐘內，學會操 作第三根拇指，有些人甚至在多次 練習後，做到「單手」扭開瓶蓋、 打蛋、剝香蕉等，證實「第三根拇 指」的確很實用。未來，它將會幫 助手部受傷、只能靠單手執行任務 的人，逐步改善他們的生活。 科技妙新聞
企畫／何乙固 責任編輯／賴映伶 版面設計／林子茜 繪圖／強尼Johnny 圖片提供／達志影像 Shutterstock
特別報導
第三根拇指，

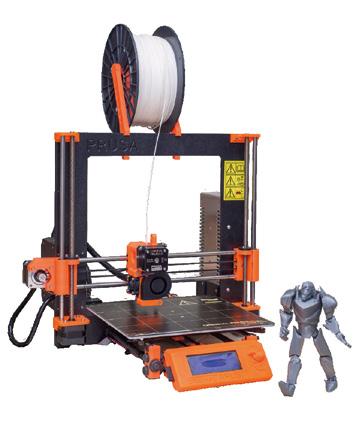

3D列印機怎麼印出手指？其 實，原理和一般的列印機很相像， 都是透過電腦控制，印出想要的東 西，但3D列印機的「墨水」是樹 脂、塑膠等耐熱材料；列印出來的 成品，就是由這些材料層層堆疊， 形成的立體模型，「第三根拇指」 就是這樣製作而成。
動起來！
研究人員希望「第三根拇指」 不只是醫療輔助工具，將來也能協 助一般人操作電腦、演奏樂器等， 讓生活更加便利。

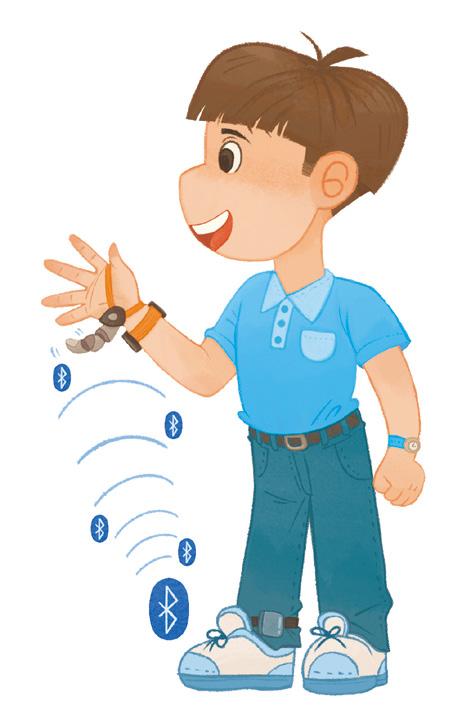

印出拇指的模型後，還得搭 配驅動裝置，才能讓手指「動起 來」。丹尼˙克洛德的做法是：在 「第三根拇指」上加裝馬達，同時 在使用者的鞋底下裝壓力感測器， 並透過藍芽裝置，連接這兩個東 西；如此一來，當使用者的腳趾一 出力，第三根拇指就能動起來，還 能透過腳趾的力道，控制拇指的移 動速度和方向。
鞋底有壓力感測 器，並透過藍芽 裝置，與「第三根拇 指」連接。當腳趾施 力，拇指就會移動。
單手擠柳丁

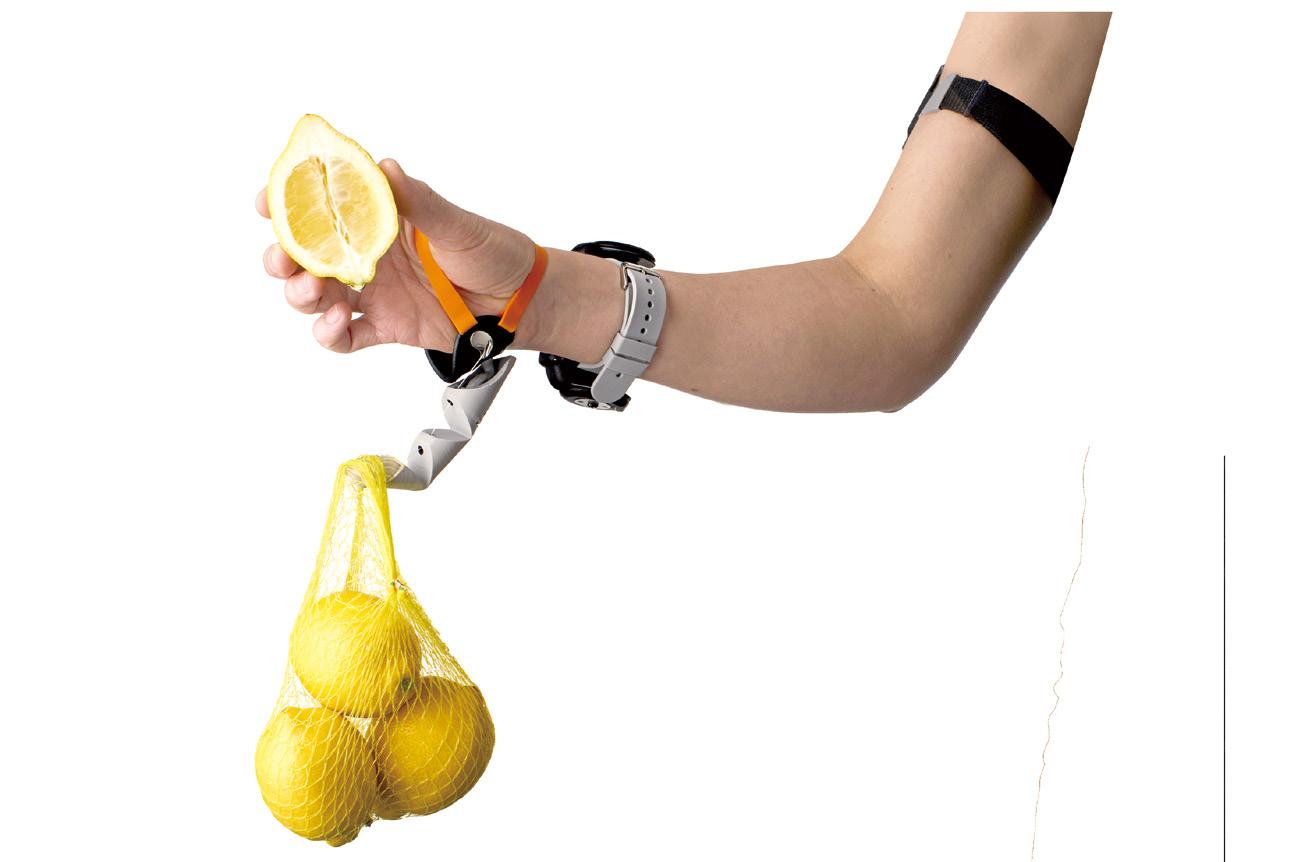

單手拿好 多檸檬
單手開瓶蓋

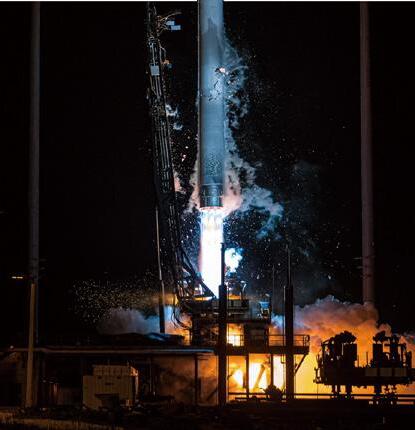

利用3D列印技術，能縮短火箭的 製程，大約60天就能印出火箭。
印一個太空基地
將人類送上火星，一直是科學家的 夢想，不過，火星的空氣稀薄、日夜溫 差大，還有強烈的太空輻射，如何打造 適合人類居住的建築呢？美國太空總署 NASA建議：將3D列印機直接送上火星， 以當地土壤為材料列印建築。這樣做，能 減少太空船往返地球載運建材的次數，大大 降低成本。
除了在火星蓋房子，NASA還與美國 的建築公司合作，希望研發出能在月 球上，印出太空基地的3D列印機。
無所不印
我有話要說
3D列印，讓我重獲新生
我是一隻吉娃娃，我的名字叫做「TurboRoo」，不知 道為什麼，我一生下來，就少了兩條前腿，這讓我沒辦法和 普通的狗狗一樣，自由奔跑、玩耍，也不能和主人玩「握 手」遊戲。我的主人因為工作繁忙，無法好好照顧我，因此 將我送到獸醫院；還好，一位好心的護理師收留我，給我溫 暖的家。
更棒的是，他還為我上網募資，打造「助行器」──利 用3D列印技術，製作一款類似輪椅的裝置，有了這個助行 器，我終於能想去哪、就去哪了！
