Beste KNMC vrienden: stekkeraansluitingen

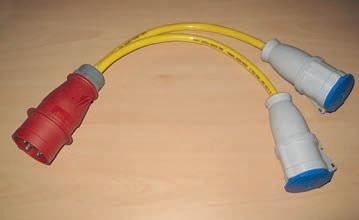

Tijdens de laatste ledenbijeenkomst hebben wij een stekkeraansluiting met een verloop getoond van 400 volt naar 230 volt. We hebben verschillende vragen gekregen hoe je die maakt. Deze aansluiting ziet er als volgt uit: Een 16 ampère 400 stekker en 2 x 230 contrastekkers.

Als je bij een ligplaats van een haven wel een 400 volt aansluiting hebt maar geen 230 volt kun je te maken hebben met de volgende mogelijkheden: 400 stopcontact 32 ampère of een 400 volt stopcontact 16 ampère. De 32 ampère is groter zie onderstaande foto.

Wij hebben dus ook een verloop van 32 ampère naar 16 ampère stekker zie foto 3. In een “beroepshaven” weet je nooit of je 16 of 32 ampère Hiervoor gebruik je een stuk 5 aderige kabel. (3 fasen nul en aarde). Hoe sluit je het één en ander aan? Krachtstroom 400 heeft 3 fasen draden, een nul-draad en een aarde-draad totaal 5 stuks. Gewoon 230 heeft één fase-draad, een nul-draad en een aarde-draad, totaal 3 stuks. De 32 ampère stekker en de 16 ampère contrastekker (foto 3). De stekkerpootjes zijn als volgt gekenmerkt in de stekkers. De behorende draad met het juiste pootje aansluiten. L 1 fase-draad kleur bruin L 2 fase-draad kleur zwart L 3 fase-draad kleur grijs N nul-draad kleur blauw Aarde-draad kleur geel/groen De draden in foto 1 worden als volgt aangesloten: • Aarde van de 400 volt stekker op aarde aansluiting van de beide 230 stekkers • Nul van de 400 volt stekker op één van de twee polen van de beide 230 volt stekkers

Fase:

Één fase draad op de L1 en op de andere pool van de 230 stekker. Één fase draad op de L2 en op de andere pool van de andere 230 volt stekker. Opmerking: De L3 blijft vrij, er kan indien gewenst nog een krachtstroomaansluiting hebt.

230 stekker gemonteerd worden, alleen dat is niet nodig en wordt een hoop geklungel om deze drie draden in de 400 volt stekker te krijgen.

Commissie Ledenservice Herbert Schoenmakers
