PROYECTO RESIDENCIAL ROTTERDAM

PROYECTO ROTTERDAM

PROYECTO RESIDENCIAL

KELLY ARIANA MÉRIDA RIVAS

30 Años

Personalidad:

- Le gusta visitar restaurantes y parques para tener contacto con la naturaleza.

Cuestionario de necesidades:

- Desea emprender su negocio en casa.

- Convertirse en creadora de contenido sobre su profesión.

- Tener su propio home office y estudio de grabación.

Estilo del espacio:

- Le gusta el estilo neoclásico, no desea espacios minimalistas.

• 35 Años

• Dueño de un CARWASH

Personalidad:

- Trabaja en oficina.

- Le gusta visitar parques para estar en contacto con la naturaleza.

Cuestionario de necesidades:

- Tiene planeado habitar la vivienda hasta 10 años o más.

- No tienen animales ni planes para tener hijos.

Estilo del espacio:

- Le gusta el estilo neoclásico, no desea espacios minimalistas.

PALETA DE COLORES

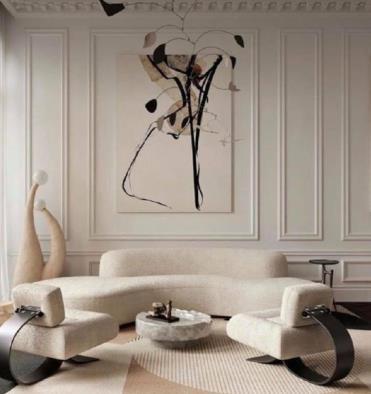

MOODBOARD LIVING/COMEDOR

PALETA DE COLORES

PALETA DE COLORES

ESTUDIOS PREVIOS 03

ZONIFICACIÓN PLANTA BAJA

COCINA LIVING

COMEDOR

ZONA TELEVISIÓN

ZONA DE EXHIBICIÓN

ZONA DE ALMACENAJE (VITRINA) ESC.

ZONIFICACIÓN PLANTA ALTA

DE ESTAR LAUNDRY ROOM

ZONA DE ESCRITORIO

ZONA DE GRABACIÓN

ESC. 1:80

ZONA DE ALMACENAJE

GYM ROOM SALA

CIRCULACIÓN PLANTA BAJA

CIRCULACIÓN PLANTA ALTA

GYM ROOM

DISTRIBUCIÓN PLANTA BAJA

Placa cerámica 4 hornillas

Extractor

Lampara de pie Comedor

Sillón semicircular

Masetas

Lavaplatos

Lavavajillas

Huerto urbano

COCINA

Mesa central y de apoyo de mármol

Sillón de apoyo

LIVING/COMEDOR

Refrigerador

Mueble de apoyo

Exhibidor

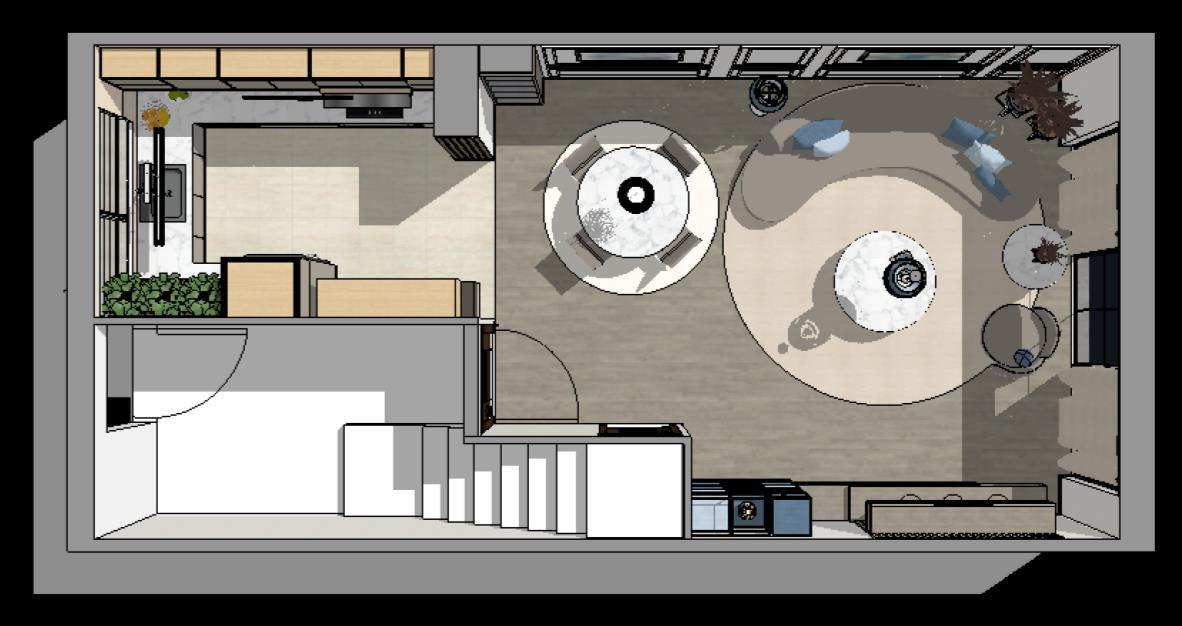

Planta baja en perspectiva

Mueble tv

Vitrina

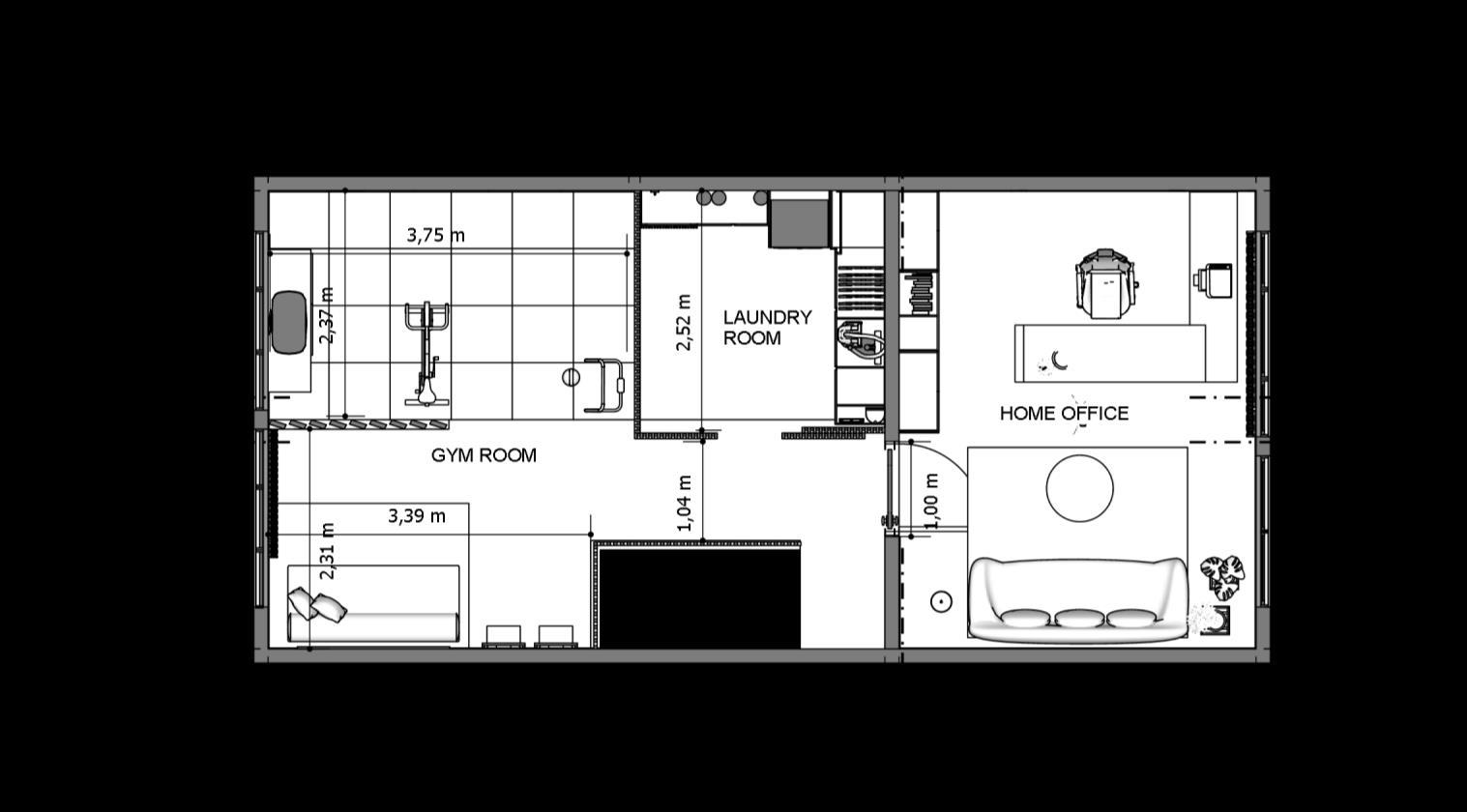

DISTRIBUCIÓN PLANTA ALTA

Zona de ejercicios

-Ropa blanca

-Productos de limpieza y artefactos

Espejos

Spinning

Televisión

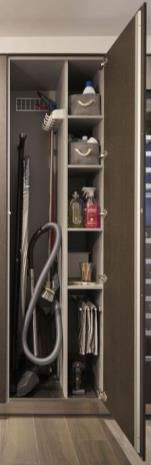

-Escobero Lavadora y secadora Instalaciones

Almacenaje

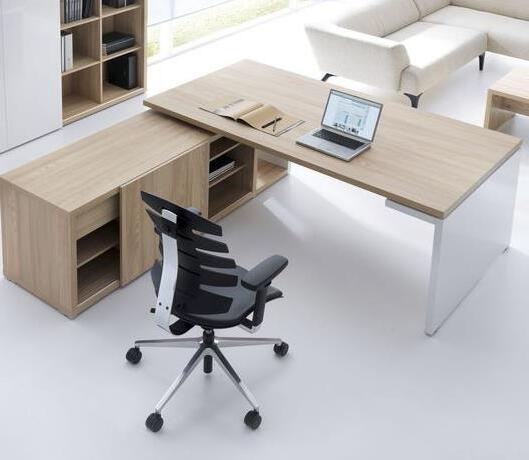

Escritorio en L con impresora

Mueble de apoyo

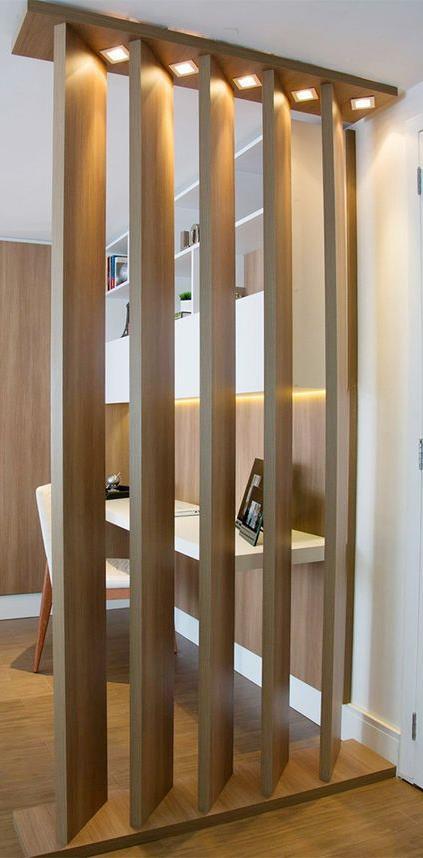

Mampara separación

Exhibición

Mampara separación

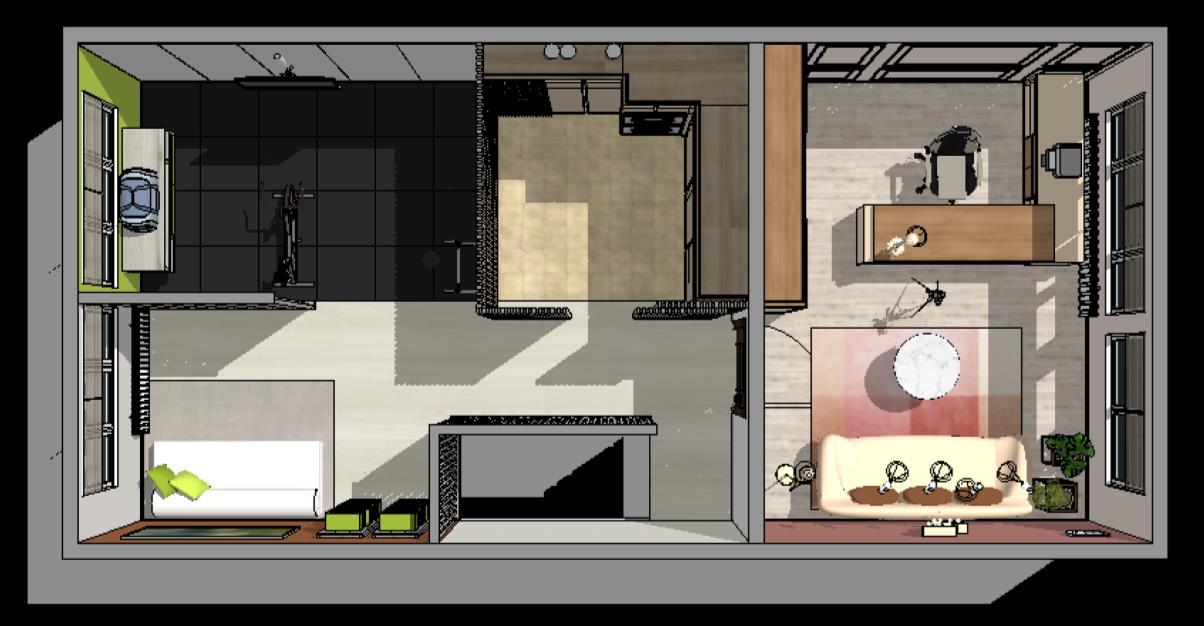

Planta alta en perspectiva

Zona de grabación

GYM ROOM

LAUNDRY ROOM

HOME OFFICE

Sofá cama

PLANOS TÉCNICOS 04

PLANTA BAJA ACOTADA

PLANO DE TECHO PLANTA BAJA

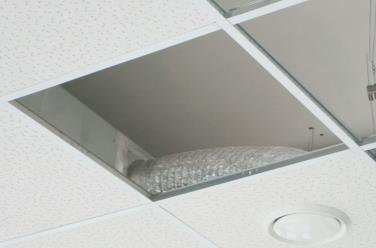

Sistema de cielo raso Ciel Durlock

-

Acabado: enlucido y pintura color

Pantone 11-0601TCX Bright White

-

-

Altura: 2,60 m

Área: 9,8 m2

MATERIALES

-

Acabado: pintura color Pantone 11-4201

T2 Cielo falso decorativo de drywall con cenefa

Cloud Dancer

-

Altura: 2,60 m

- Área: 28,5 m2

PLANO DE TECHO PLANTA ALTA

T3

MATERIALES

Sistema de cielo raso Ciel Durlock

-

Acabado: enlucido y pintura color

Pantone 11-0601TCX Bright White

-

-

Altura: 2,60 m

Área: 6,9 m2

-

Acabado: pintura color Pantone 11-4201

Cloud Dancer

-

-

Altura: 2,60 m

Área: 284,6 m2

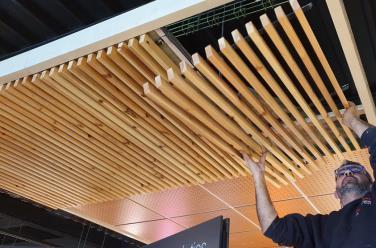

Panel de listones

-

Acabado: Listones 3,75x90 cm de madera Haya

- Altura: 2,50 m

-

Área: 18,2 m2

T1

T2

Cielo falso decorativo de drywall con cenefa

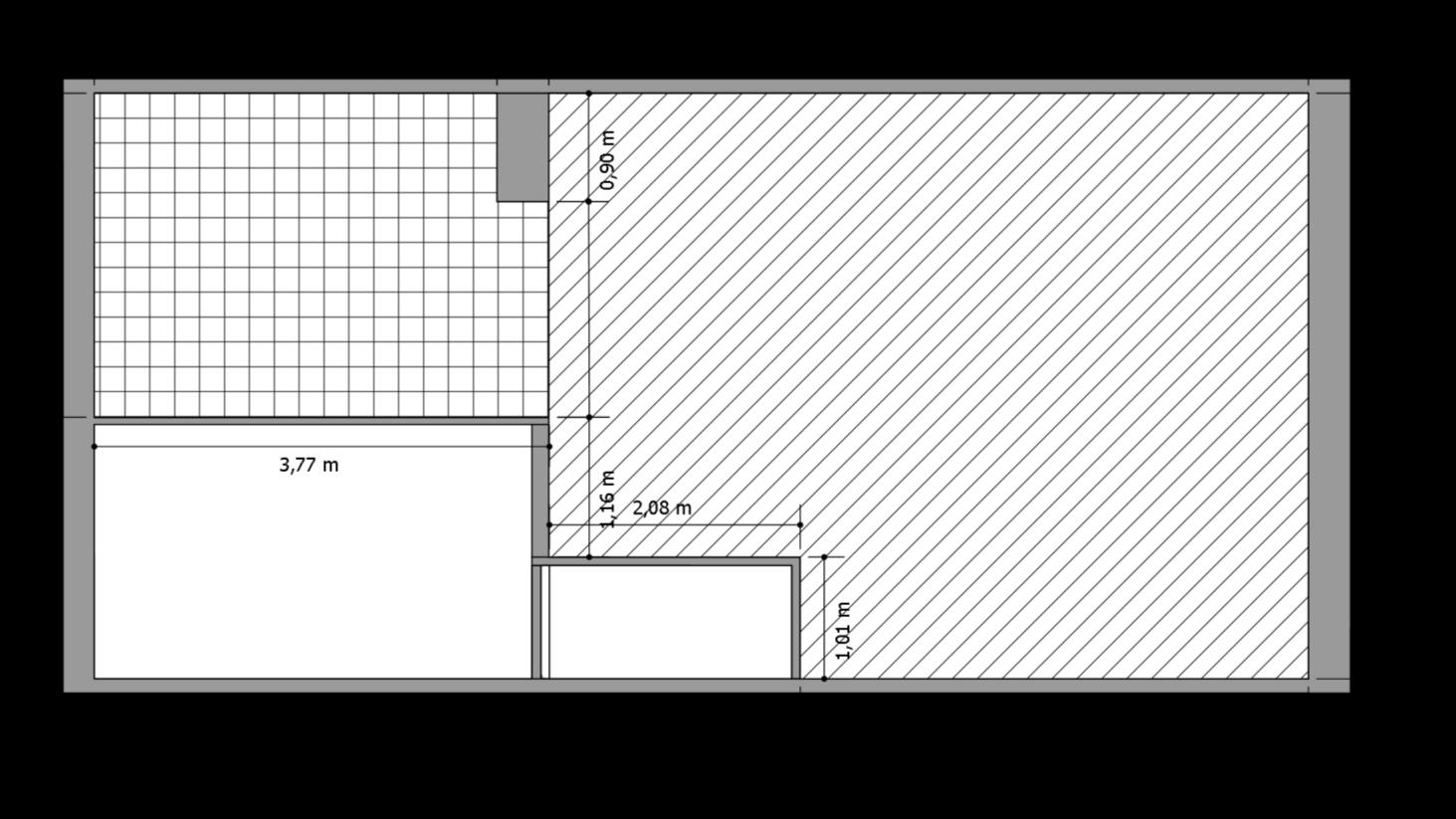

PLANO DE SUELO PLANTA BAJA

Loseta natura c3 beige claro con mancha (p18016-pea-055) P1

- Dimensiones: 50x50 cm

-

Área total: 10,2 m2

PÁGINA WEB

Piso flotante ac4-32, color silyon oak, marca

AGT, acabado sanitado

P2

-

-

-

Ancho: 19,1 cm

Largo: 120 cm

Espesor: 8 mm

- Área total: 31 m2

PÁGINA WEB

MATERIALES

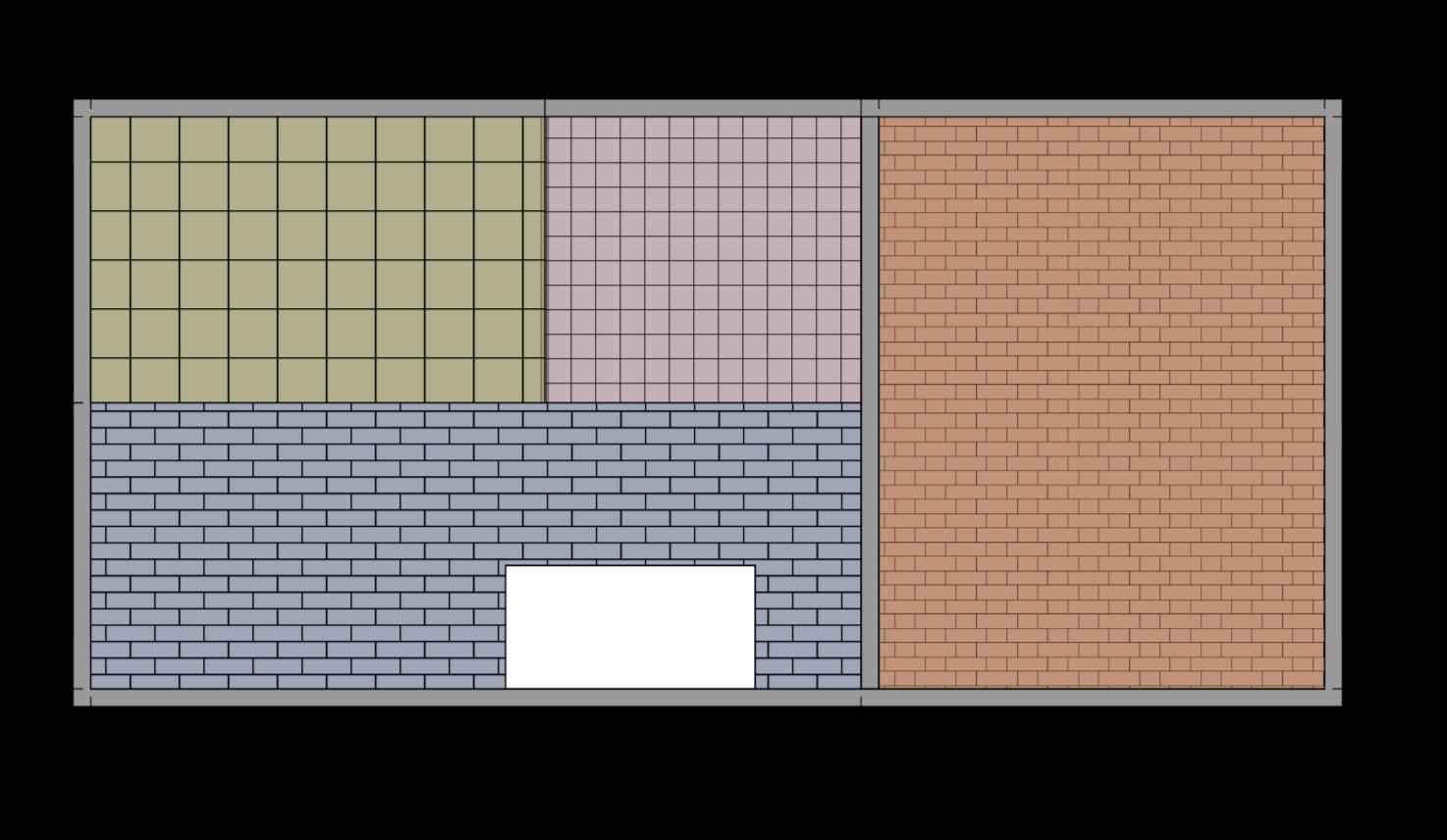

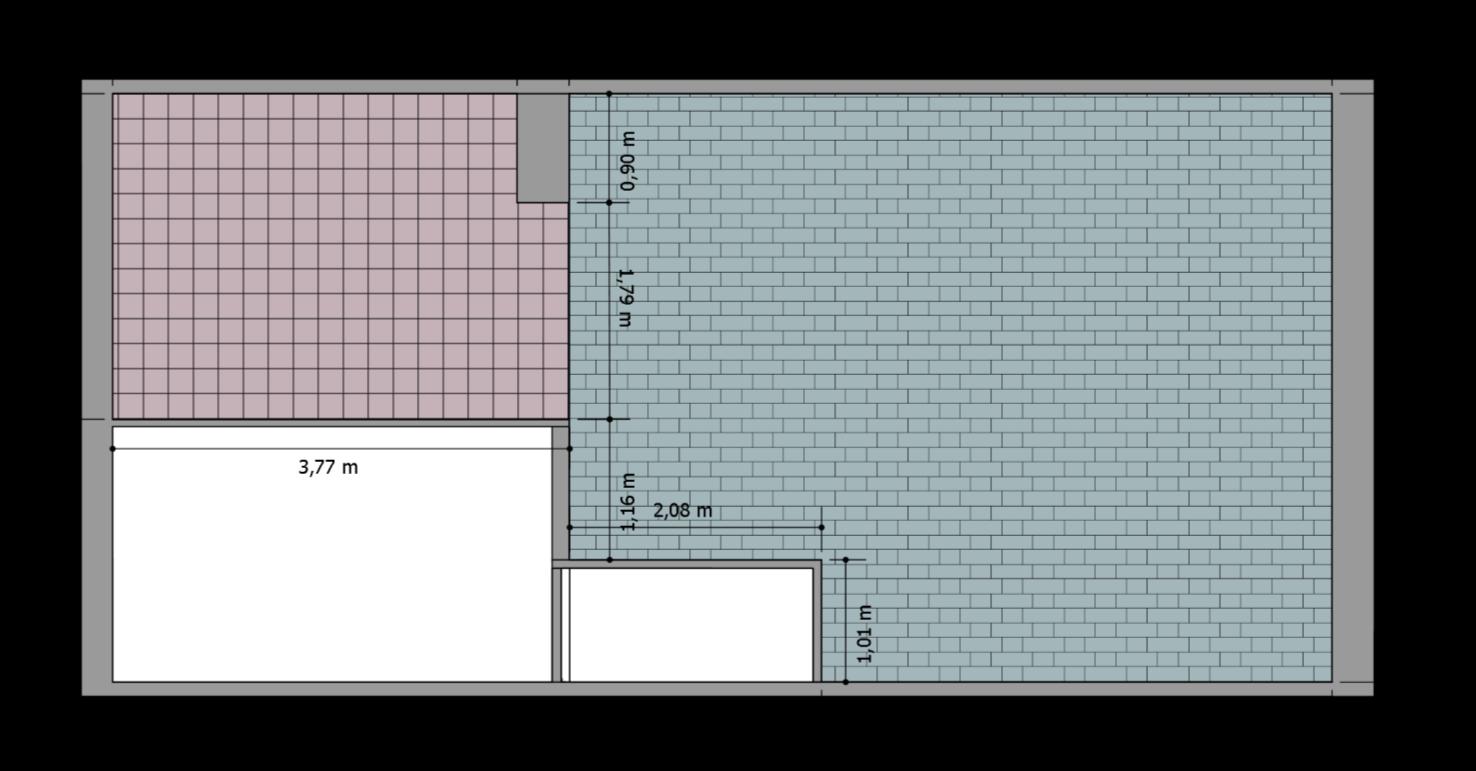

PLANO DE SUELO PLANTA ALTA

P3

MATERIALES

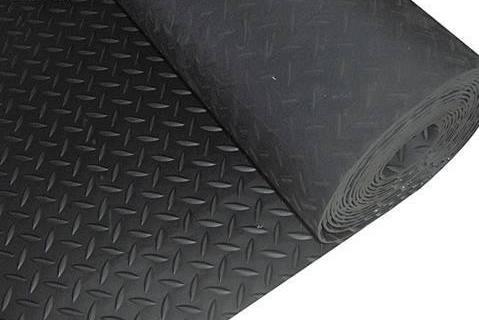

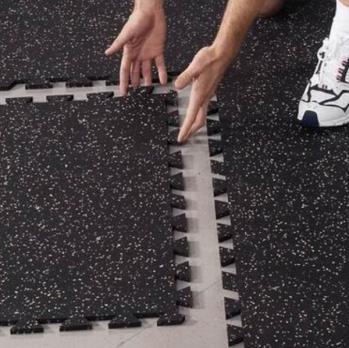

Pisos de goma (caucho) negro

- Presentación: rollos de modelos liso

- Área total: 9,3m2

PÁGINA WEB

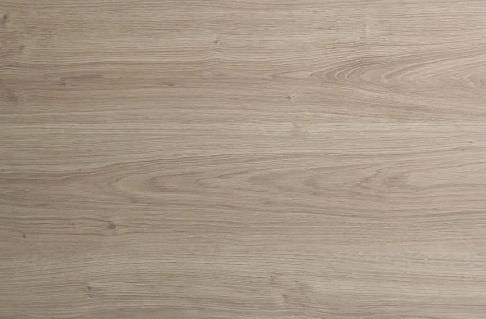

Piso flotante ac4-32, color porto, marca AGT, acabado sanitado

P4

-

-

-

-

Ancho: 19,1 cm

Largo: 120 cm

Espesor: 8 mm

Área total: 18,7 m2

PÁGINA WEB

Piso flotante clase 32, color savona oak, acabado mate

P5

-

-

-

-

Ancho: 19,4 cm

Largo: 128,6 cm

Espesor: 8 mm

Área total: 18,1 m2

PÁGINA WEB

PLANO DE PARAMENTOS VERTICALES PLANTA BAJA

V1

25 25

Pintura esmalte base agua colorex, color #e3d4c2

- Área total: 22,5 m2

Revestimento azulejo bodo beige

mate -

- Área: 3,4 m2 V2

Dimensiones: 33,3x100 cm

PÁGINA WEB

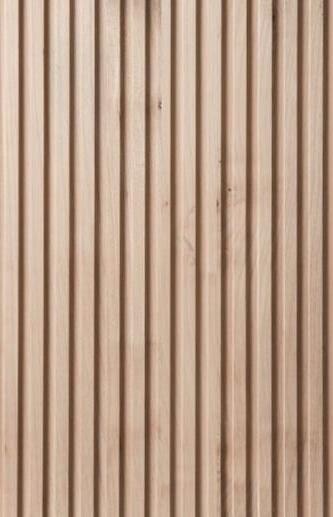

Ripado de melamina 15mm , color

noce amendoa, marca duratex

-

-

Ancho: 5cm

Alto: variable

- Área total: 3,8 m2

MATERIALES

Pintura esmalte base agua colorex

color: #fffcf7

- Área total: 40 m2

Ripado de melamina 15mm, color

griseo, marca berneck

-

Ancho: 5cm

- Alto: variable

-

Área total: 4,5 m2

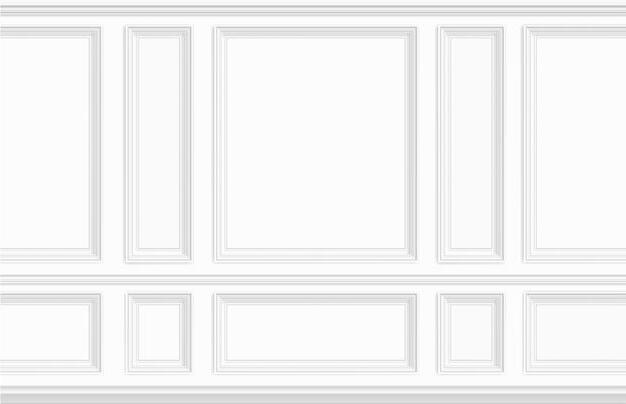

Molduras de pared

- Área total: 16,6 m2

PLANO DE PARAMENTOS VERTICALES PLANTA ALTA

V7

27 27

Pintura látex vinílico color: #f2e4dc

- Área total: 41,4 m2

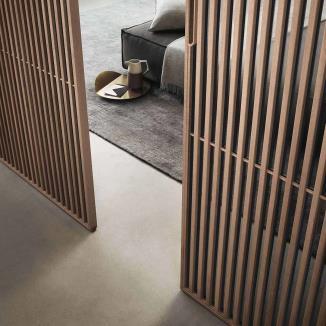

Ripado puerta corrediza de melamina 15mm, color canovas, marca guararapes

- Ancho: 3cm - Alto: 2,65m

- Área total: 13,4 m2

Revestimientos cerámicos

tridimensionales de ondulaciones

color: rose gold

- Área total: 9,9 m2

MATERIALES

Espejo de 4mm

V10 V11 V12

- Ancho: 244cm

- Alto: 366cm

- Área total: 10,4 m2

PÁGINA WEB

Pintura látex vinílico color: #a6bf49

- Área total: 3,9 m2

Pintura látex vinílico color: #a6653f

- Área total: 13,1 m2

PÁGINA WEB

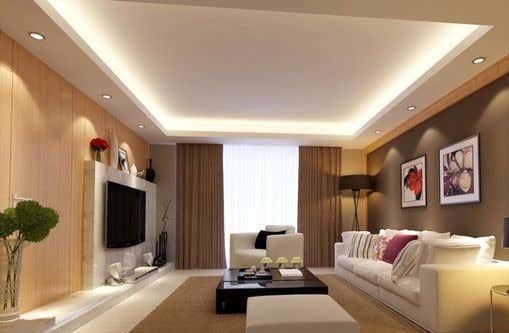

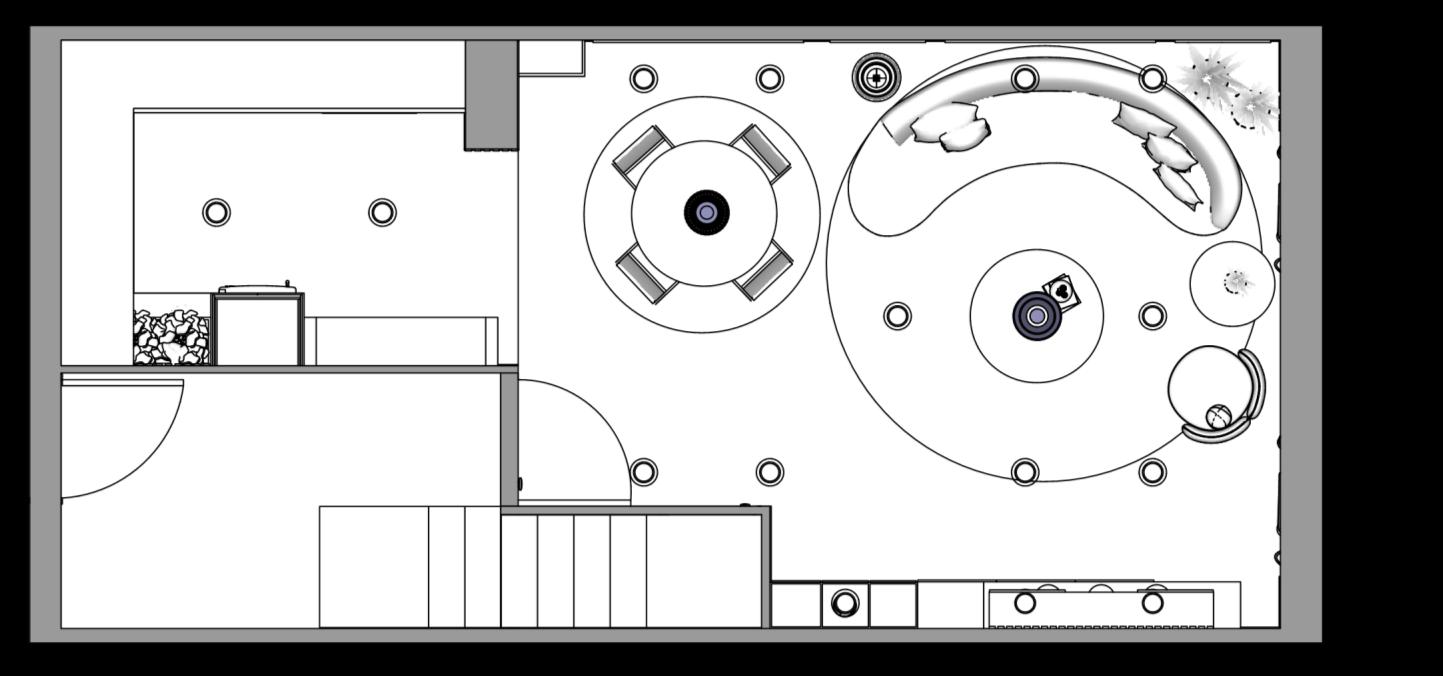

PLANO DE ILUMINACIÓN PLANTA BAJA

L6 Tira led empotrado Cantidad: 3

L5 Luminaria colgante tira led Cantidad: 1

L3 Luminaria colgante Cantidad: 1

L4 Luminaria de pie Cantidad: 1

L1 Downlight circular Cantidad: 15

L2 Luminaria colgante Cantidad: 1

ESC. 1:65

ESPECIFICACIONES LUMINARIAS

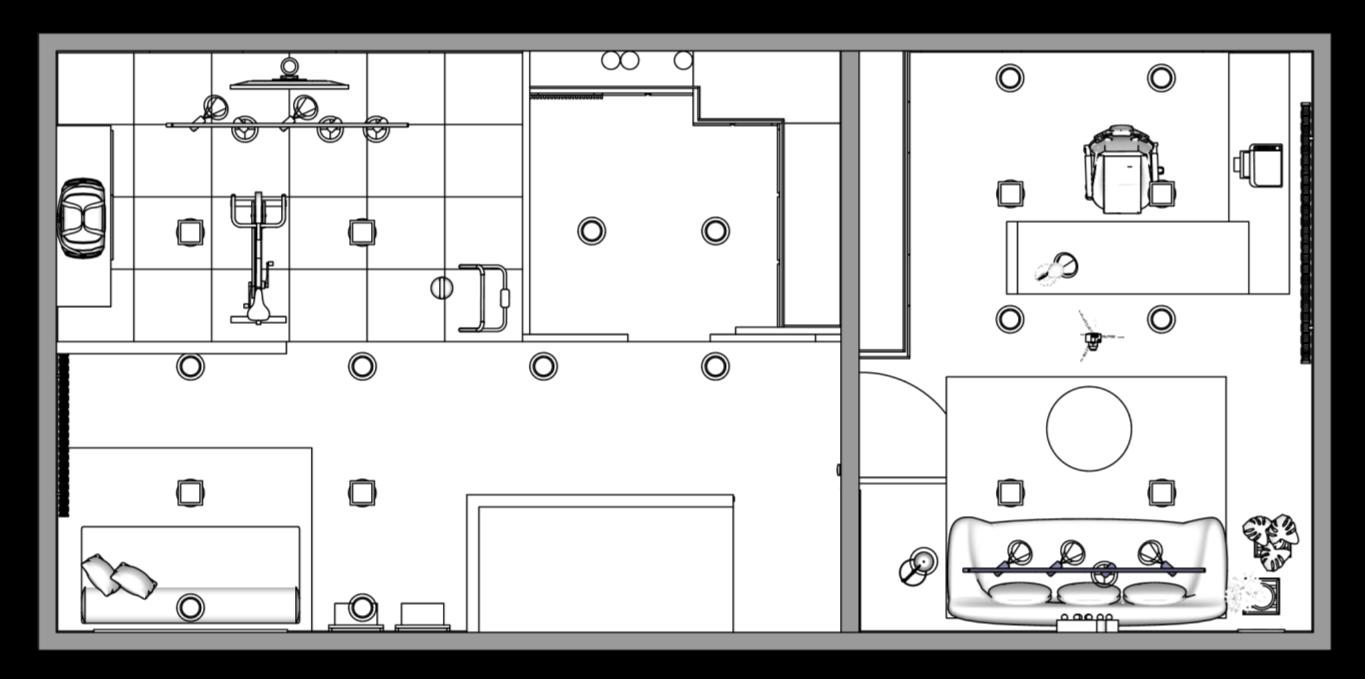

PLANO DE ILUMINACIÓN PLANTA ALTA

Luminaria flexo de escritorio

Cantidad: 1

Downlight circular

Cantidad: 12

Downlight cuadrado

Cantidad: 8

Luminaria de pie de lectura

Cantidad: 1

ESC. 1:65

Proyector led riel

Cantidad: 2

ESPECIFICACIONES LUMINARIAS

EQUIPAMIENTOS 05

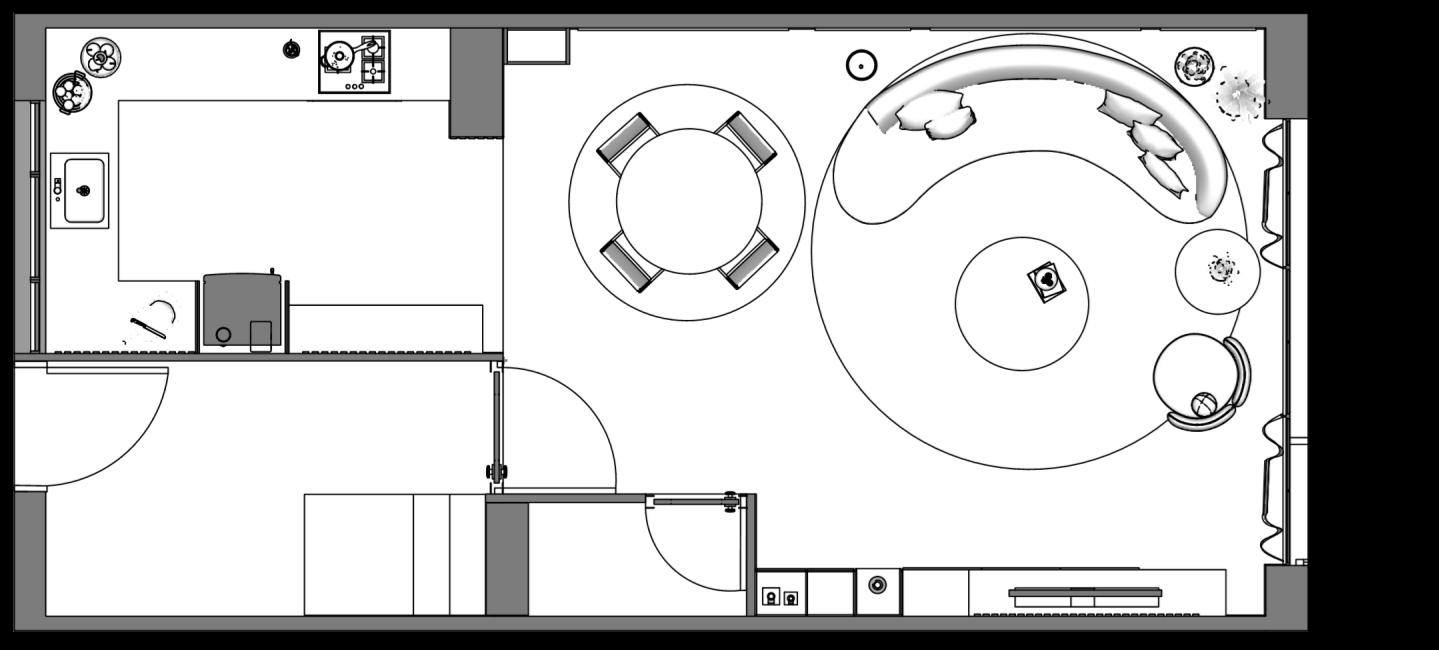

PLANO DE MOBILIARIO ESTÁNDAR PLANTA BAJA

M2- Comedor 4 personas

M6- Cuadros

M1- Sillón semicircular

LIVING/COMEDOR

M5- Masetas Planta

M3- Mesa central y de apoyo de mármol

M4- Sillón de apoyo

M1

MOBILIARIO ESTANDAR

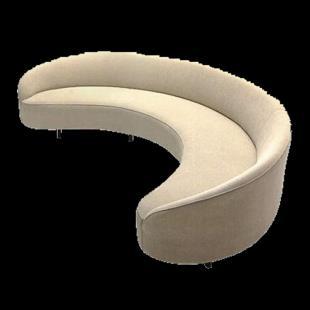

Sofá curvo 4 plazas de tela

- Cojines de asiento en poliuretano caucho de diferentes densidades.

- Ancho 330 cm; alto 70 cm, largo 150 cm.

M4

Poltrona Gil elegante, cómoda con un toque vintage

- Tejido lino, color beige claro

- Ancho 65 cm; alto 66 cm, largo 61 cm.

PÁGINA WEB PÁGINA WEB

M2

Mesa de comedor redonda, liviana con base de madera, líneas curvas.

- Madera roble.

- Medidas: 1.00 m diámetro.

PÁGINA WEB

Mesa centro greca redonda marmol gris

M5

Maceta metálica Beige grande 30x64cm

-

Material: Metal

- Color: Beige

- Ancho 30 cm; alto 64 cm, largo 30 cm.

PÁGINA WEB

M3

- Estructura metálica

- Cubierta de mármol 100% natural

-

M6

Formas Azules, Abstracto

- Óleo sobre lienzo de lino

- 100% pintado a mano

-

Ancho 82 cm; alto 38 cm, largo 82 cm.

Tamaño: 76x102 cm

PÁGINA WEB PÁGINA WEB

PLANO DE MOBILIARIO ESTÁNDAR PLANTA ALTA

M2- Televisor colgante 52

M5- Estante exhibición

M4- Sofá cama

M3- Cuadro

M3- Silla ergonométrica

M2- Mesa de apoyo

M5- Maseteros

M1- Sillón sofá

M1

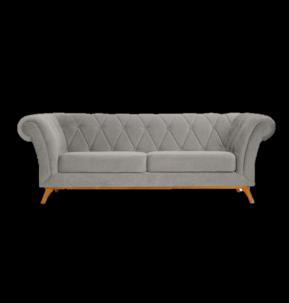

Sofá Athenas clásico elegante

- Tejido lino, color gris claro, código: B411.

-

M4

MOBILIARIO ESTANDAR

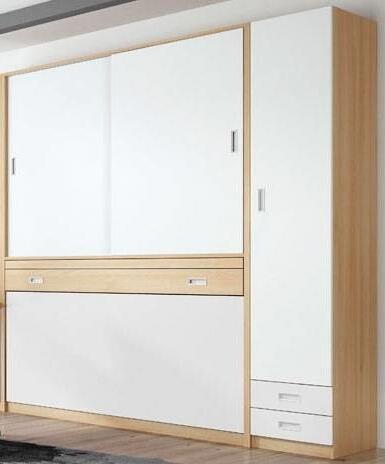

Sofá Cama Amsterdam 2.22 m

-

Medidas: 2.10 m largo | 0.77 m alto | 0.87 m profundidad.

PÁGINA WEB

Mesa redonda George

-

M2

Con patas en acero cromado, tapa en MDF recubierto efecto mármol.

- Ancho 70 cm; alto 40 cm, largo 70 cm.

PÁGINA WEB

Silla Oficina Ejecutiva Silla Ergonómica con Ruedas Beige

M3

- Composición piel sintética.

- Ancho 70 cm; alto 125 cm, largo 53 cm.

PÁGINA WEB

M5

Medidas: 2.22 m largo | 0.92 m alto | 1.10 m profundidad cerrado | 1.55 m profundidad abierto.

- Tejido lino, color gris claro.

PÁGINA WEB

Soporte para maceta de metal para plantas interior exterior

- Material metal.

- Ancho 21,5 cm; alto 50 o 60 cm, fondo 21,5 cm.

PÁGINA WEB

Estantería para libros 170 cm roble

M6

- Melamina de 1.8 cm de espesor.

- Acabado en color roble.

- Ancho 78 cm; alto 170 cm, fondo 29.5 cm.

PÁGINA WEB

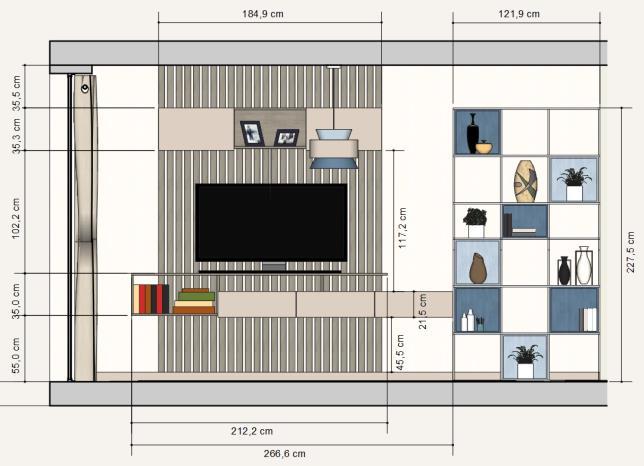

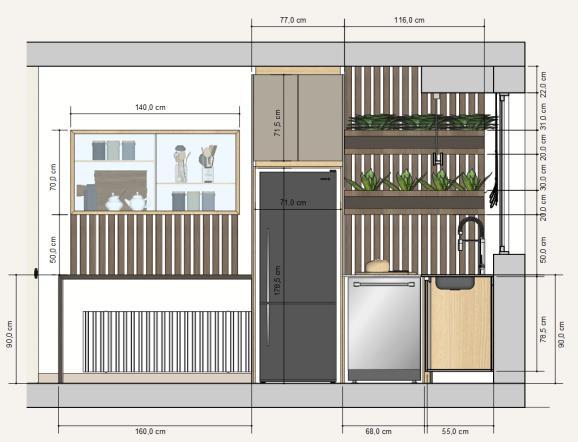

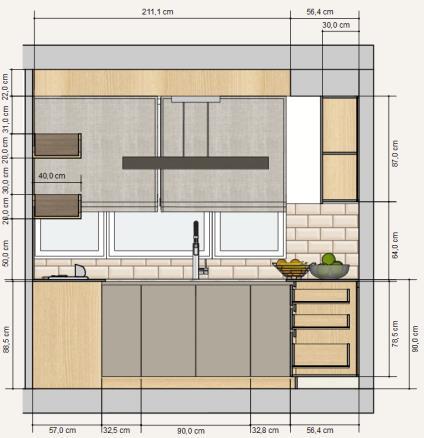

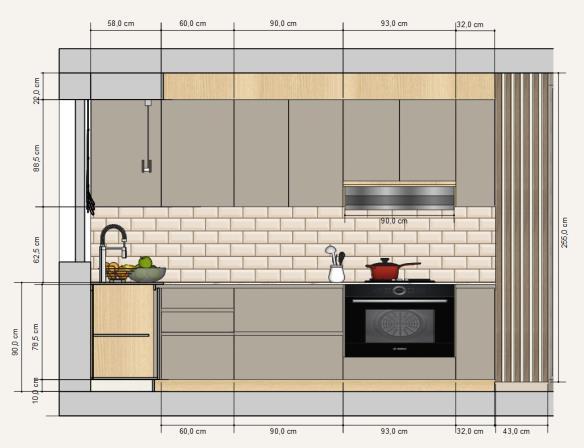

PLANO MOBILIARIO A MEDIDA PLANTA BAJA

LIVING/COMEDOR

COCINA

M2- Módulos bajos

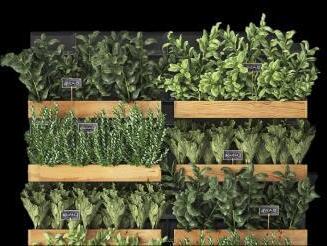

M6- Huerto urbano

M3- Columna refrigerador

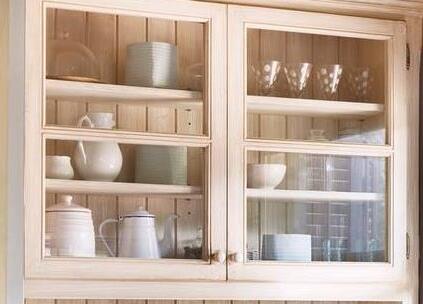

M8- Vitrina

M9- Mueble tv

M10- Estante exhibidor

M1- Módulos altos

M4- Módulo alto

Planta baja en perspectiva

M7- Ripas

M5- Mesa auxiliar

ESPECIFICACIONES MOBILIARIO

M1

M2

M7

M6

M3

M4

M5

M2

M6

M1

M8

M9

M10

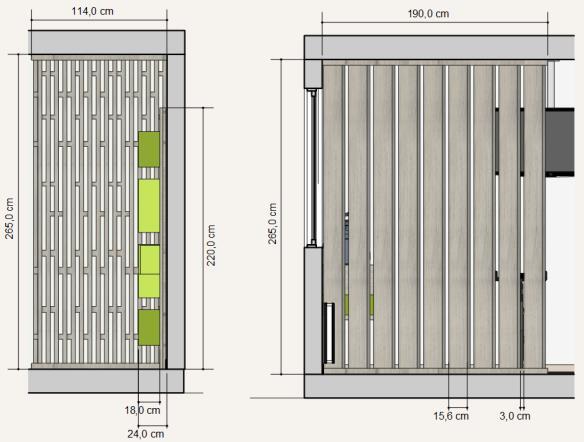

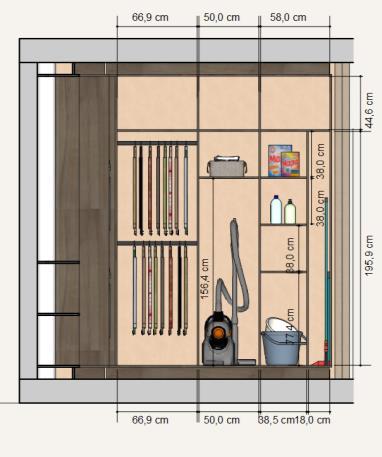

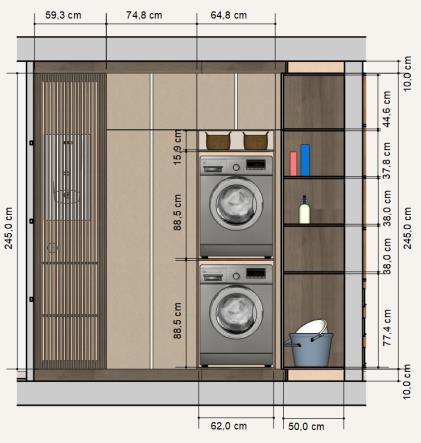

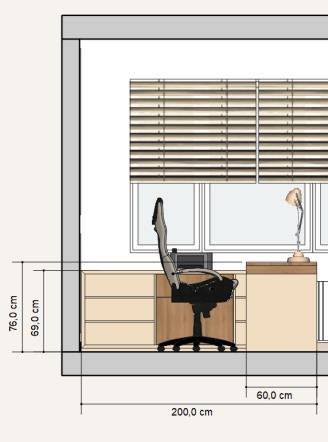

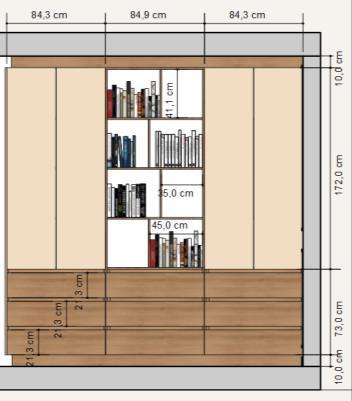

PLANO MOBILIARIO A MEDIDA PLANTA ALTA

LAUNDRY ROOM

M4- Módulo instalaciones

M3- Mampara escalera

M1- Módulo flotante

M2- Mampara

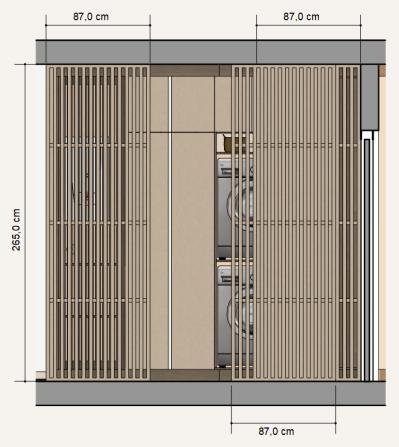

M6- Mampara puerta corrediza

M8- Mueble en escritorio

alta en perspectiva

Planta

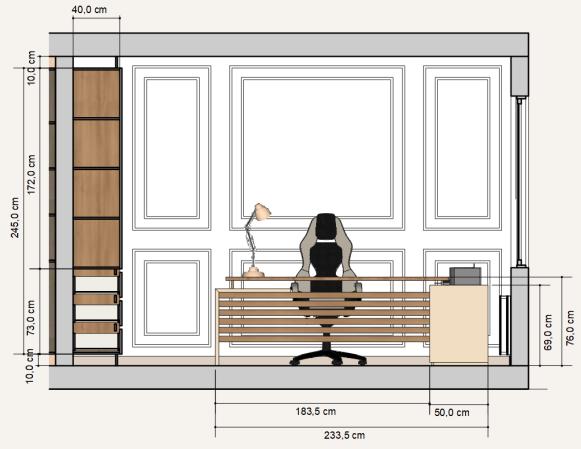

ESPECIFICACIONES MOBILIARIO

M4 M5

M5

M6

M3

M2

M1

M7

M8

M7

M8

PERSPECTIVAS

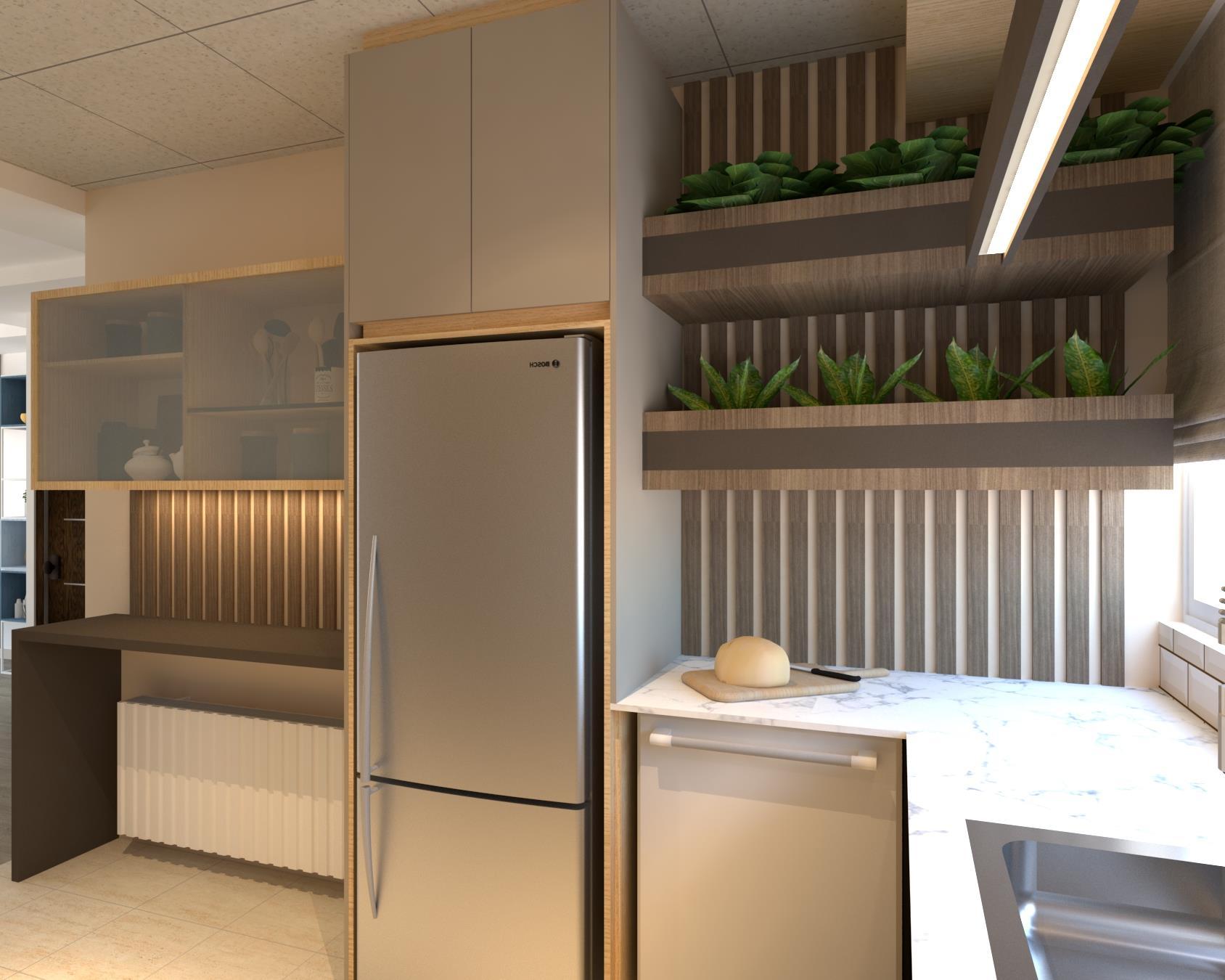

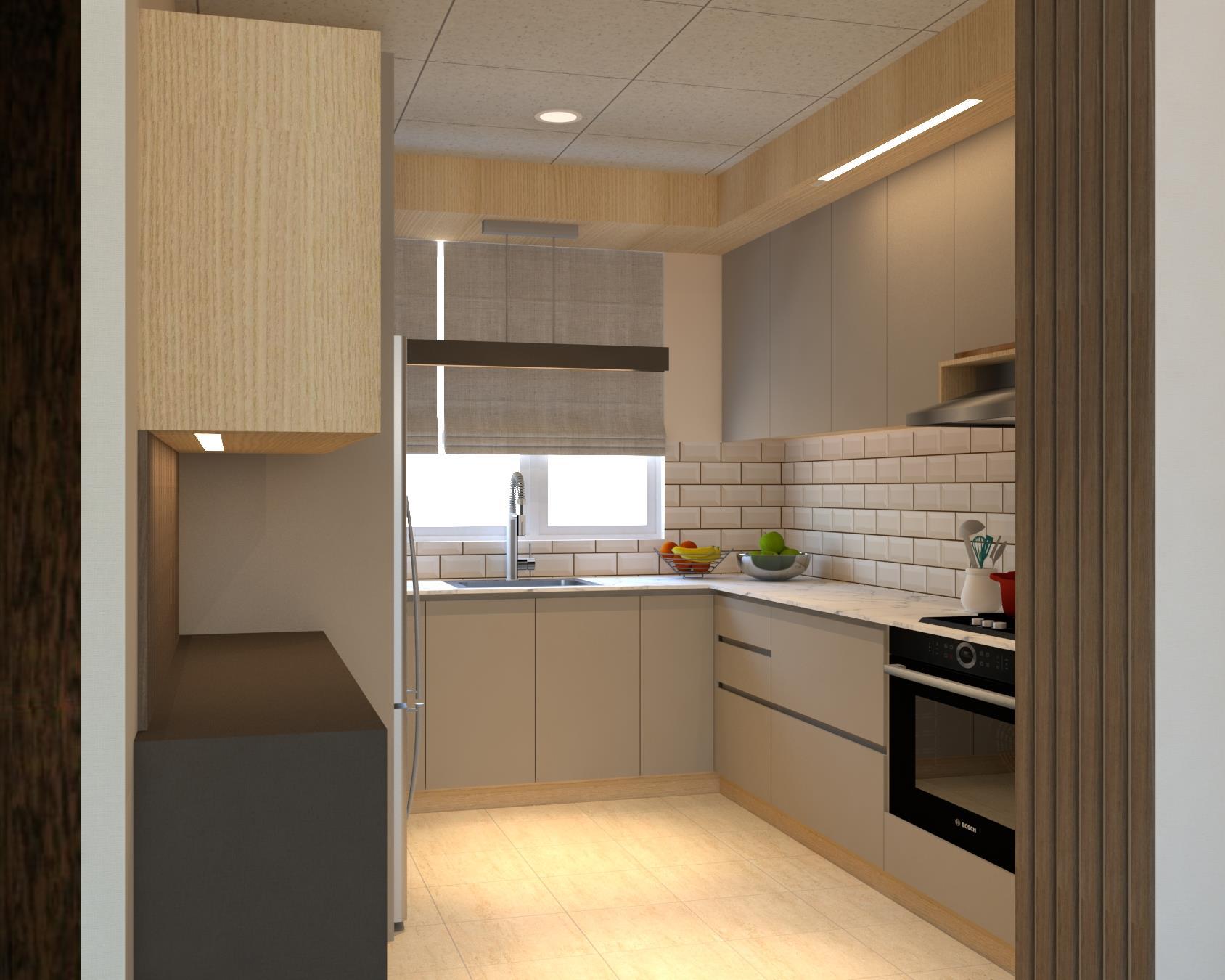

COCINA

Espacio inspirado en el estilo minimalista y nórdico.

Trasmite la sensación de simplicidad ya que el mobiliario es limpio sin jaladores, por lo que se abren con los dedos por las ranuras que existen entre las puertas.

Se tomo en cuenta colores en tonos tierra brindando un espacio cálido pero a la vez elegante ordenado y sencillo. El huerto urbano hace referencia al estilo nórdico ya que le da un toque de naturaleza. se aprovecha al máximo la luz natural.

Planta baja en perspectiva

Paredes, alfombra, pilares de mobiliario

Mobiliario, sillas, sofás, piso, marco cuadros

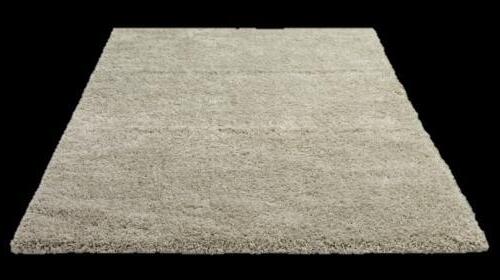

Alfombras, cuadros

Detalles, masetas, almohadones, luminarias

60% 18% 12% 5% 5%

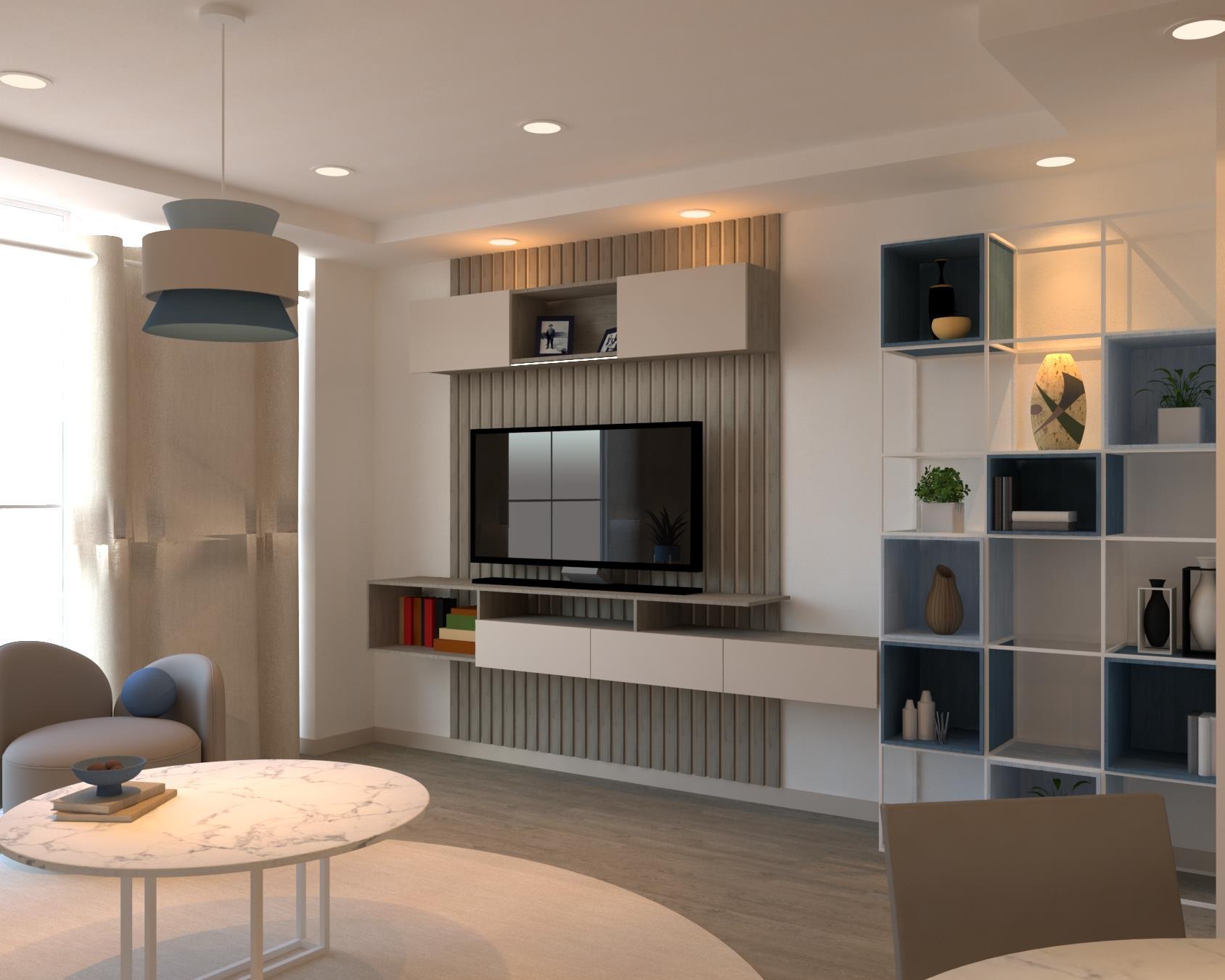

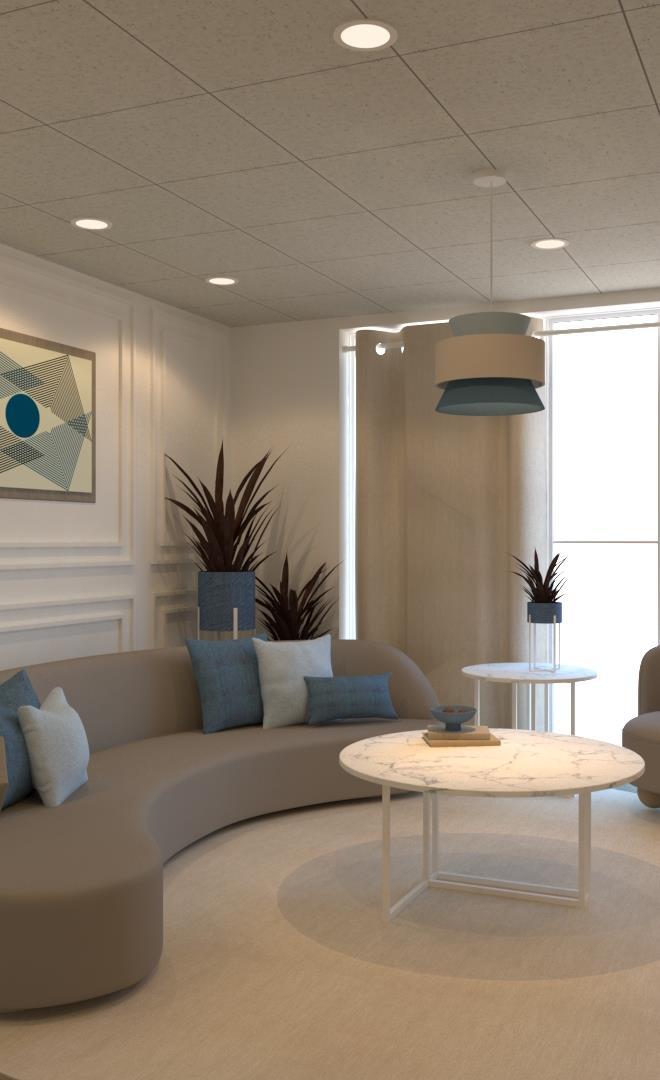

LIVING/COMEDOR

Espacio inspirado en el estilo nórdico tomando en cuenta colores neutros, blanco, beiges, grises, incluyendo un toque de color en tonos azules pasteles.

Se destaca el color blanco en la pared, junto a las molduras, empleado para reflejar lo máximo la luz natural y a la vez dando amplitud al ambiente.

Se da un espacio acogedor, cálido y confortable.

Planta baja en perspectiva

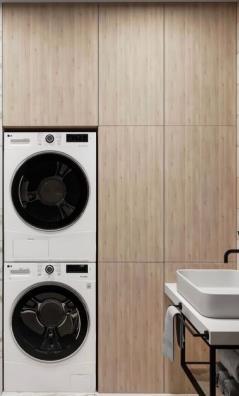

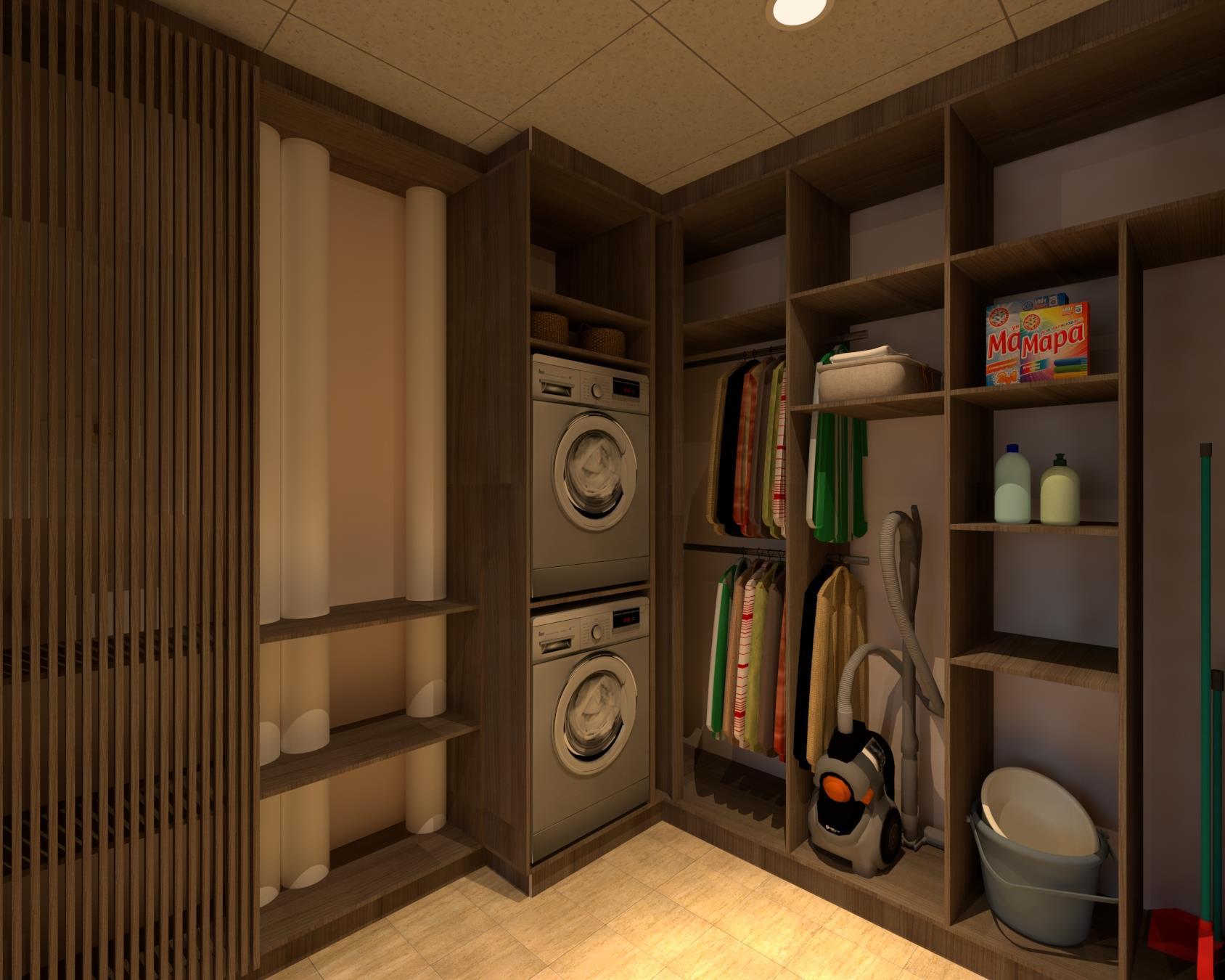

LAUNDRY ROOM

Espacio inspirado en el estilo minimalista. debido a la simplicidad del ambiente y mobiliario.

Este tipo de mobiliario no cuenta con jaladores como tal ya que se abren con los dedos entre las ranuras que existen entre las puertas.

Se tomo en cuenta colores en tonos tierra brindando un espacio cálido, limpio, ordenado y sencillo.

Planta alta en perspectiva

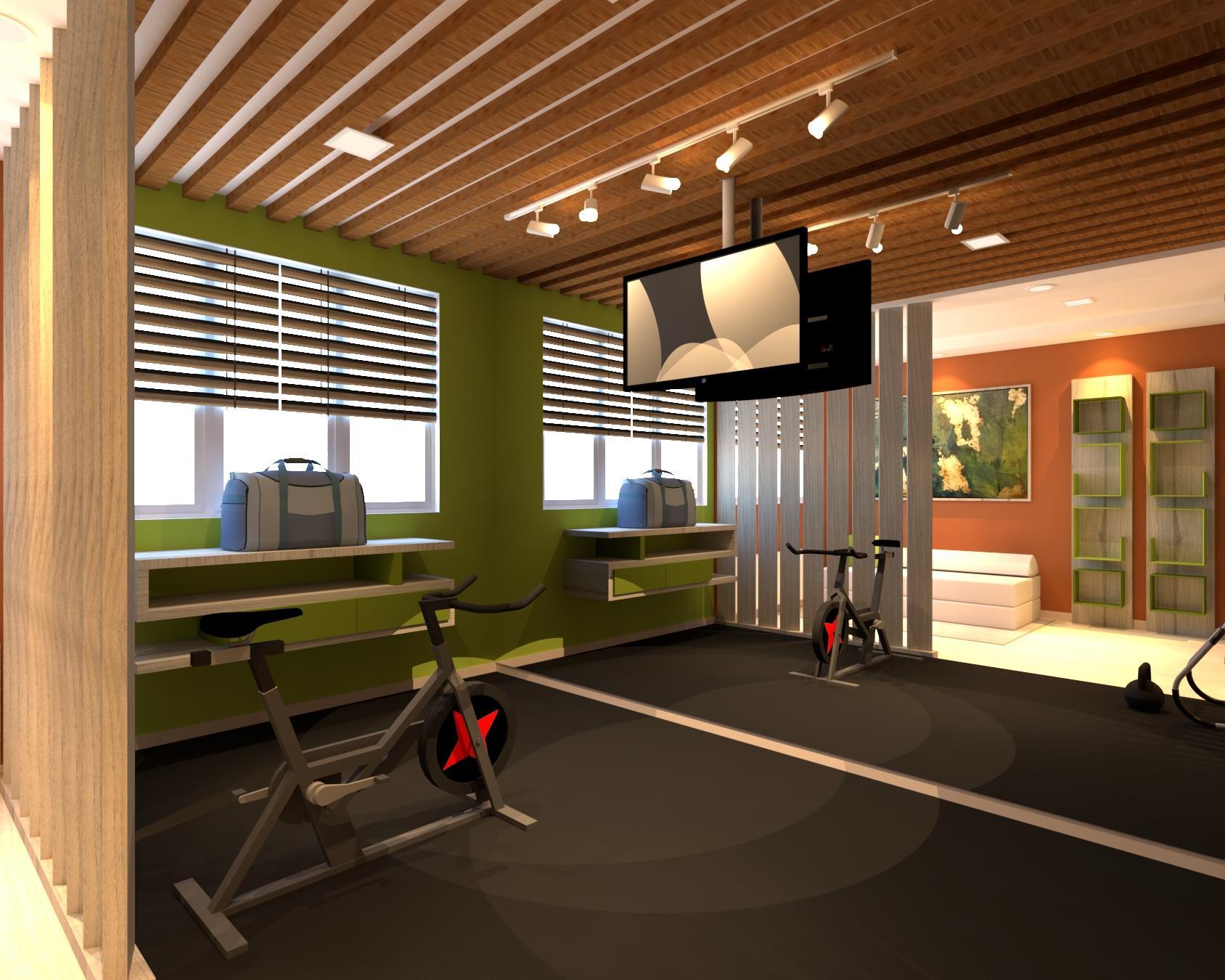

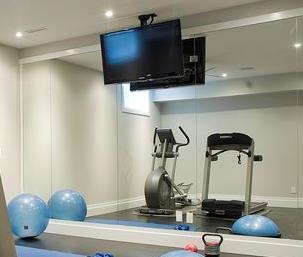

GYM ROOM

Espacio inspirado en el estilo retro.

Se busco la utilización de colores vivos para brindar energía al usuario. los colores a resaltar es el verde y rojo los cuales junto a los tonos gríseos forman una paleta de colores armoniosa.

Cuenta con mobiliario sencillos lineales con acabados laminados en madera.

Planta alta en perspectiva

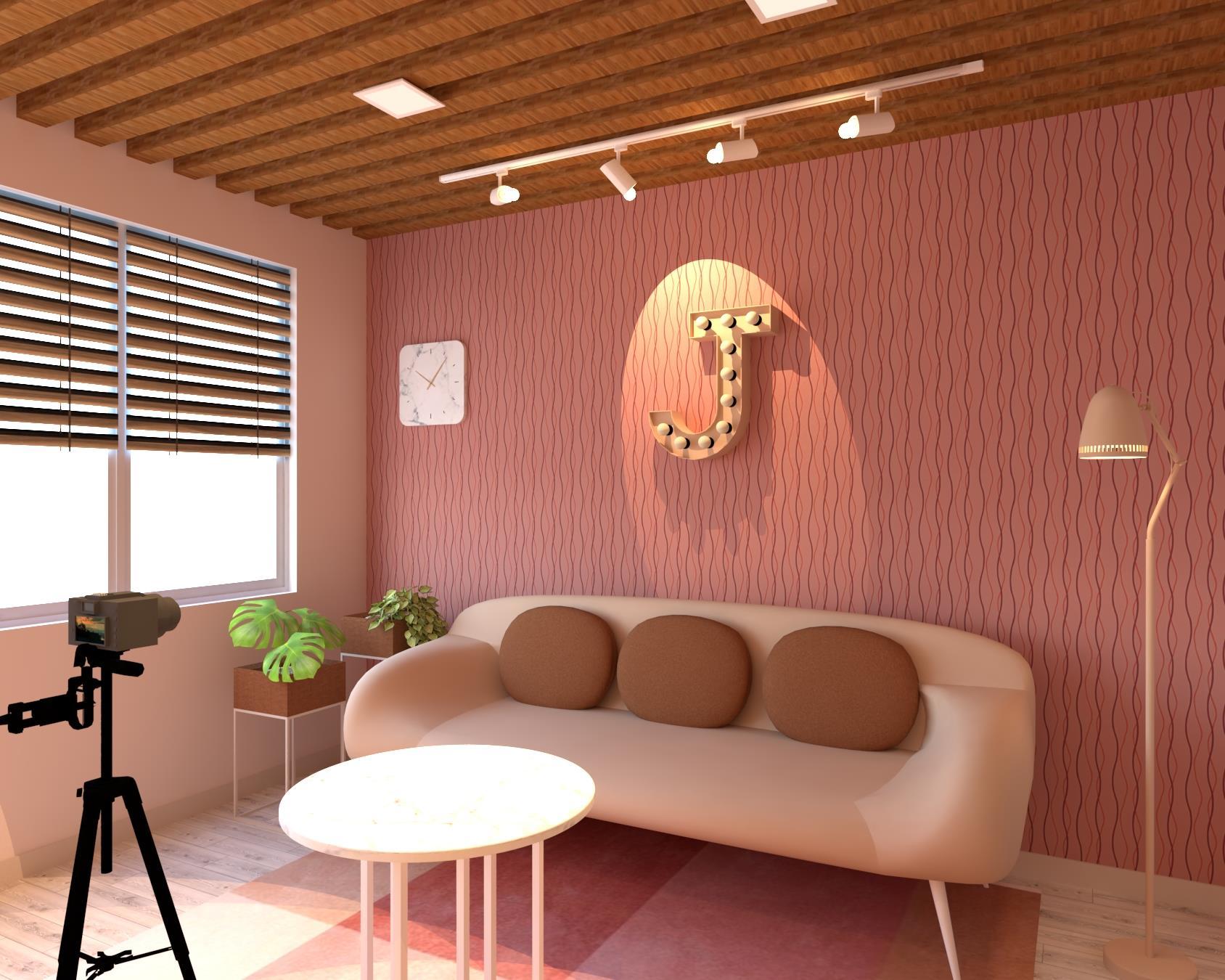

HOME OFFICE

Espacio inspirado en una mezcla del el estilo vintage junto al retro.

Hace referencia al estilo vintage por la utilización de tonos pasteles, en este caso en tonalidades rosas, ofreciendo un espacio romántico, a la vez el mobiliario se busca que tenga acabado en madera con la conjugación de dos tonalidades.

En cuanto al estilo retro se destaca por la utilización de estampados llamativos brindando un espacio divertido y acogedor.

Planta alta en perspectiva
