PROYECTO ECOLOGIC

PROYECTO COMERCIAL

KELLY ARIANA MÉRIDA RIVAS

ÍNDICE 01 INSPIRACIÓN 03 ESTUDIOS PREVIOS 04 PLANOS TÉCNICOS PERFIL DEL CLIENTE 05 Concepto Ecologic 06 Moodboard Ecologic 07 Moodboard escaparate 08 Moodboard POP UP BAR 15 Planta acotada 16 Cortes longitudinales y transversales 18 Plano de techo 20 Plano de suelo 22 Plano de paramentos verticales 24 Plano de iluminación 05 EQUIPAMIENTOS PERSPECTIVAS 02 26 Plano de mobiliario estándar 28 Plano de mobiliario a medida 06 09 Organigrama funcional 10 Zonificación 11 Circulación 12 Distribución 13 Distribución escaparate 04 Perfil del cliente 36 Perspectivas 02

- MADRID 03

UBICACIÓN ESPAÑA

PERFIL DEL CLIENTE

Actividad

• Eco tienda con toda clase de soluciones ecológicas y sostenibles para la vida diaria.

• La arquitectura bioclimática llevada a los interiores, al interiorismo y a la decoración, pero también al estilo de vida.

Productos y servicios

• Decoración hogar (lámparas, mueble auxiliar, cortinas, cojines)

• Productos de limpieza (limpiadores naturales, tratamientos naturales, pinturas y tintes naturales)

• Asesoramiento energético ( domótica, placas solares)

• Textil hogar sostenible (paños de cocina, albornoces, pijamas, sábanas, manteles)

• Complementos de moda (bolsos, cinturones, gorros, etc.)

• Merchandising (zona de textil relacionados con la filosofía de la marca)

• Comestibles a granel de cultivo ecológico y comercio justo (solo no refrigerados)

• Venta y asesoramiento online.

Cliente objetivo

• Familias jóvenes, con o sin hijos, entre 25 y 45 años.

• Perfil social medio-medio / medio-alto.

• Perfil cultural alto.

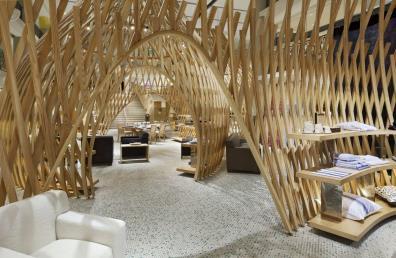

CONCEPTO ECOLOGIC INSPIRACIÓN 02

Tonos tierra

NATURAL

Fibras naturales Madera reciclada

Circulación ondulada

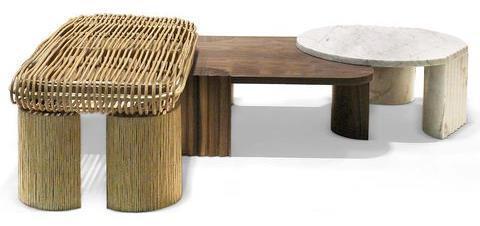

Mobiliario orgánico

Paredes blancas, piso de madera, poca decoracion.

Madera convertida en mesa

Corcho convertido en estante, silla y mesa

1. NATURALEZA Incluir vegetación 2. MATERIALES NATURALES 3. RECUPERAR Y RECONVERTIR 4. ESTILO MEDITERRÁNEO 5. FORMAS ORGÁNICAS 6. TONOS NATURALES

MOODBOARD ECOLOGIC

Recuperar y reconvertir

Naturaleza

Formas orgánicas

Materiales naturales

P A L E T A D E C O L O

R E S

#B4BF5E #F2CDA0 #D8853F #F3EAD8

#A68D77

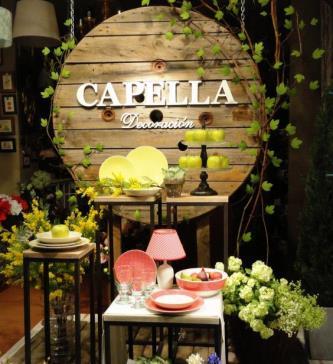

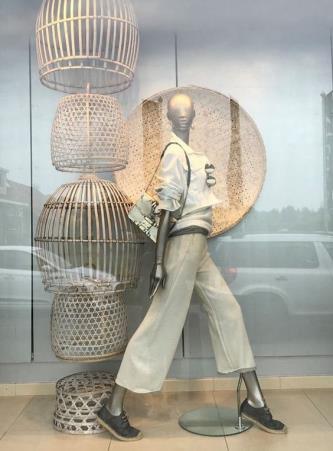

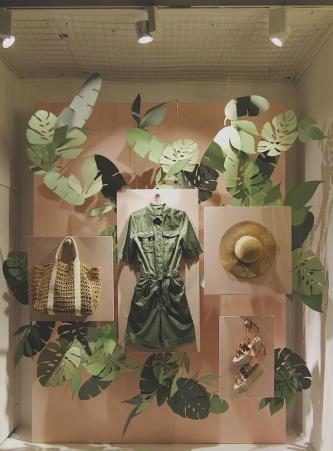

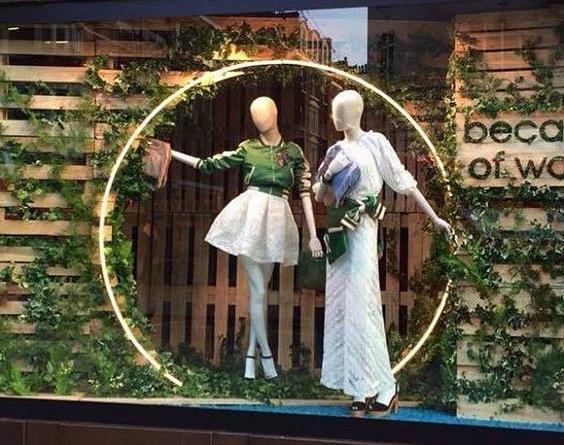

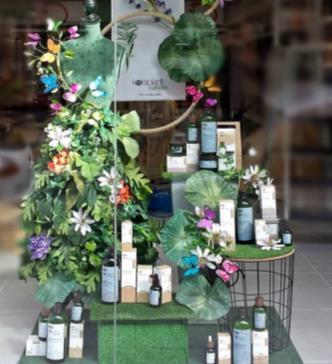

MOODBOARD ESCAPARATE

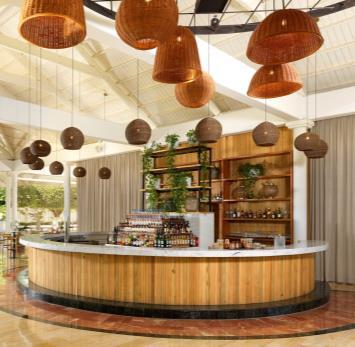

MOODBOARD POP UP BAR

T O N O S N A T U R A L E S

#B4BF5E #F2CDA0 #D8853F #F3EAD8

#A68D77

ORGANIGRAMA FUNCIONAL

ESTUDIOS PREVIOS 03

Decoracion hogar

Aseos

Productos de limpieza

ACCESO

Textil hogar

Asesoramiento energético Pop up bar

Depósito

Complementos de moda

ZONA DE EXPOSICIÓN/ VENTA

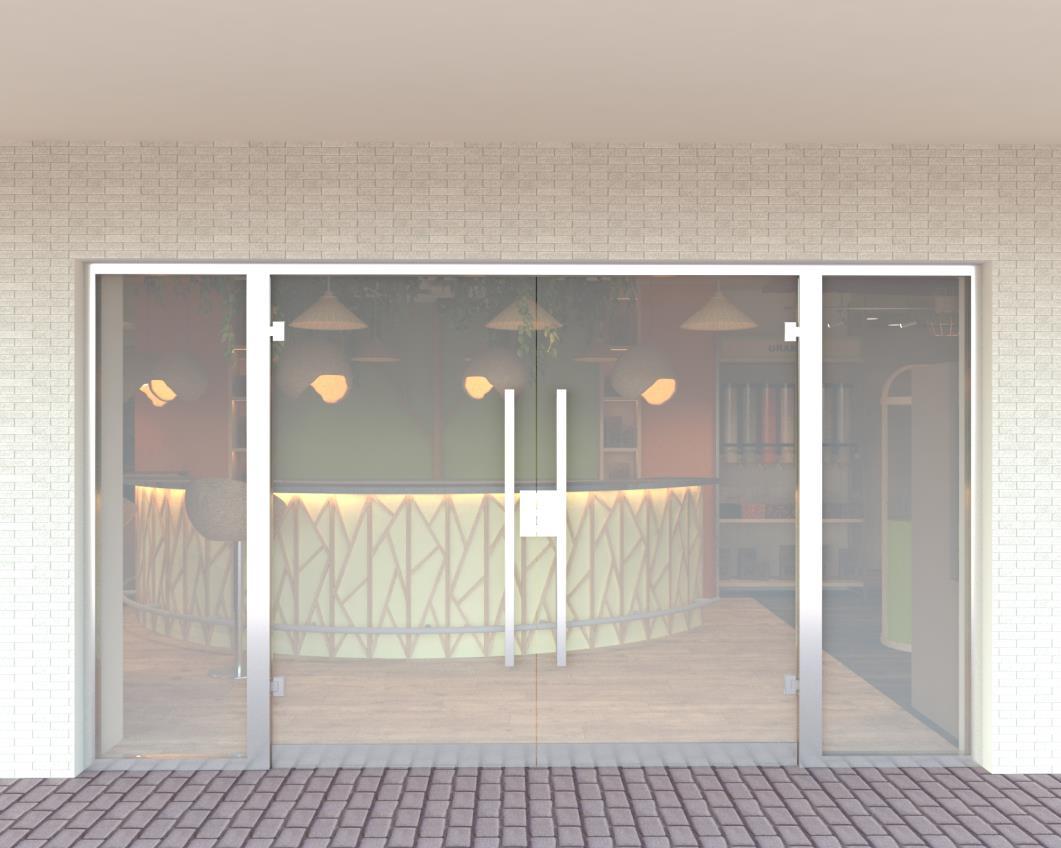

ESCAPARATE ESCAPARATE

Productos a granel

Ventas por impulso

ZONA DE EXPOSICIÓN/ VENTA

Caja y asesoramiento

ZONA DE DEGUSTACIÓN

Merchandising Ofertas

ACCESO

ESCAPARATE

ZONIFICACIÓN

Escaparate

ACCESO

Complementos de moda

Escaparate Escaparate

ACCESO

Escaparates

Decoración hogar

Productos de limpieza

Textil hogar

Ofertas

Asesoramiento energético

Complementos de moda

Merchandising

Productos a granel

Pop up bar

Asesoramiento energético

Ofertas

ESC. 1:180

Ventas por impulso

Vestidor

Caja y asesoramiento online

Baños Deposito

Productos de limpieza Textil hogar

Pop

Vestidor Caja

asesoramiento

Deposito 10

Merchandising Productos a granel

up bar Ventas por impulso

online Baños

Complementos de moda

CIRCULACIÓN ESC. 1:140

Escaparate Escaparate Escaparate Productos de limpieza Textil hogar Ofertas Asesoramiento energético

ACCESO ACCESO

Merchandising Productos

up bar Ventas por impulso Vestidor Caja y asesoramiento online Baños Deposito 11

a granel Pop

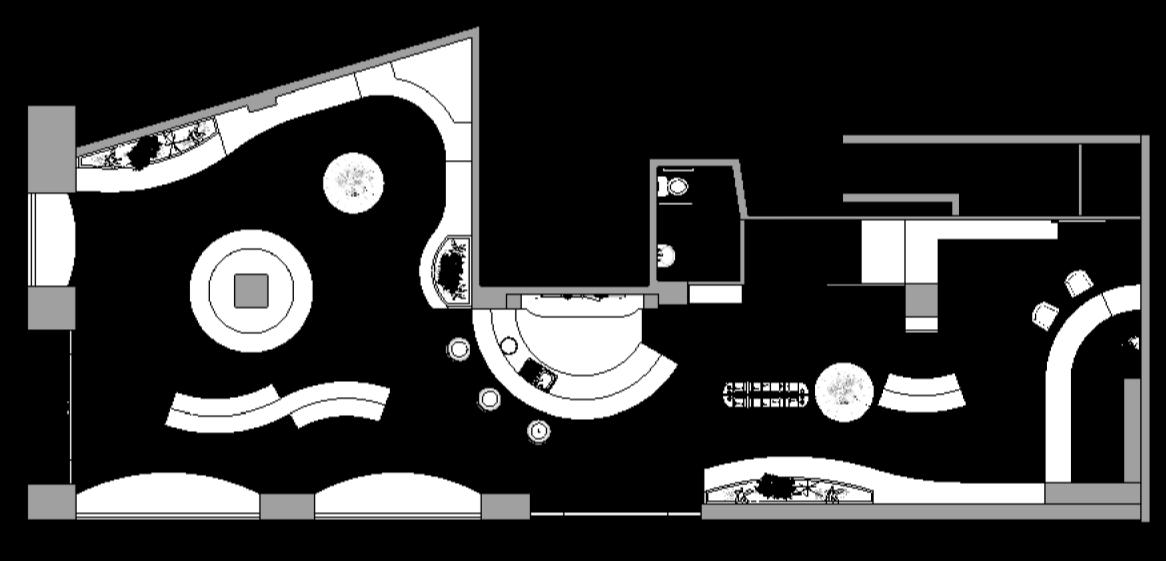

DISTRIBUCIÓN

Estante almohadones Lámparas y mobiliario estante

Cortinas

Estante productos limpieza

Estante e isla de productos de granel

Vestidor

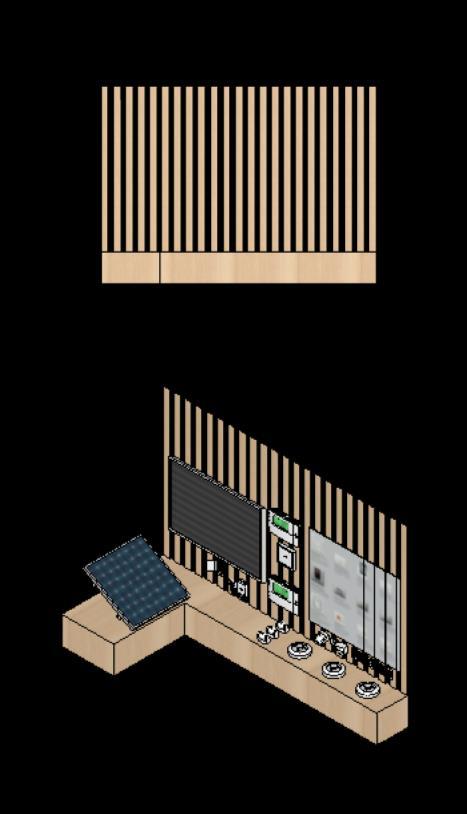

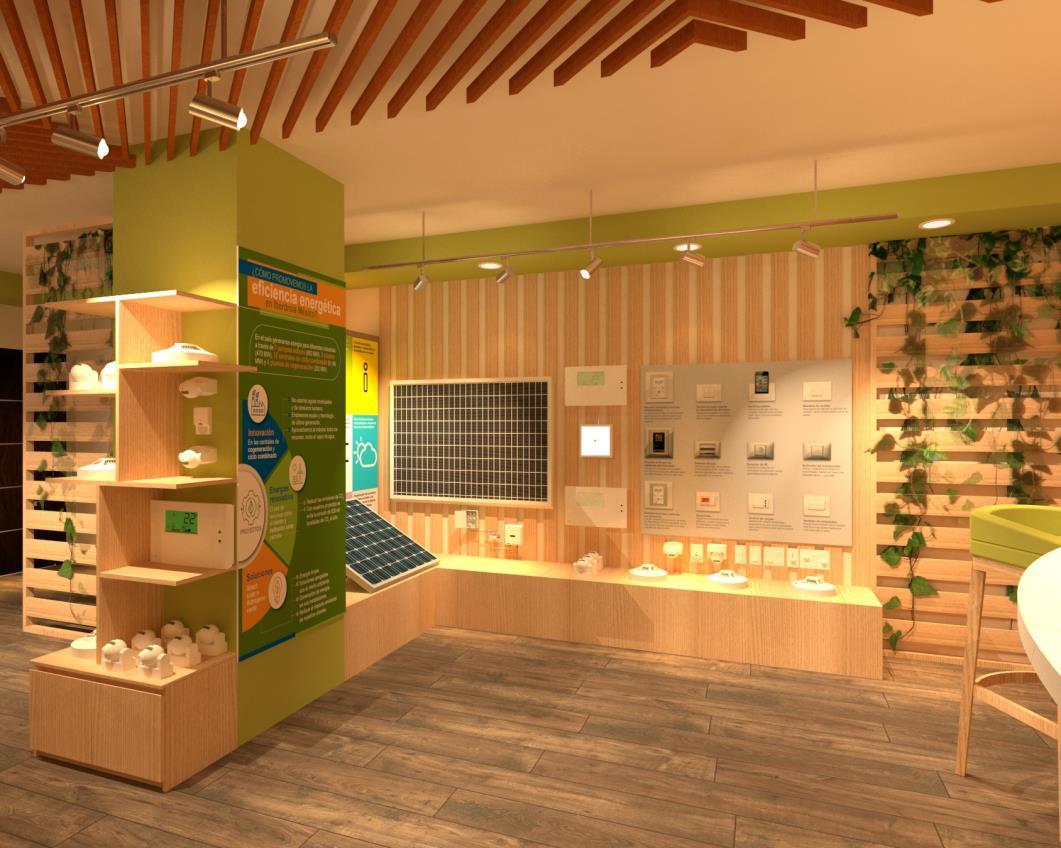

Estantería (domótica, placas solares)

Escaparate

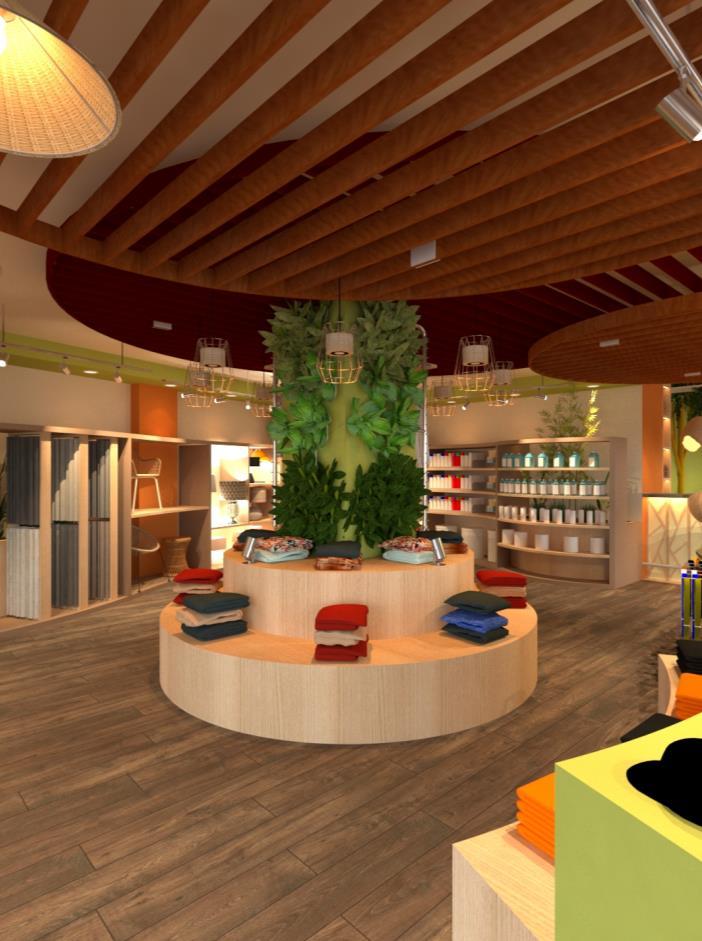

Isla textil hogar

Estantería complementos de moda

Escaparates

Pop up bar

Estantería merchandising

Estantería ventas por impulso

Estantería ofertas

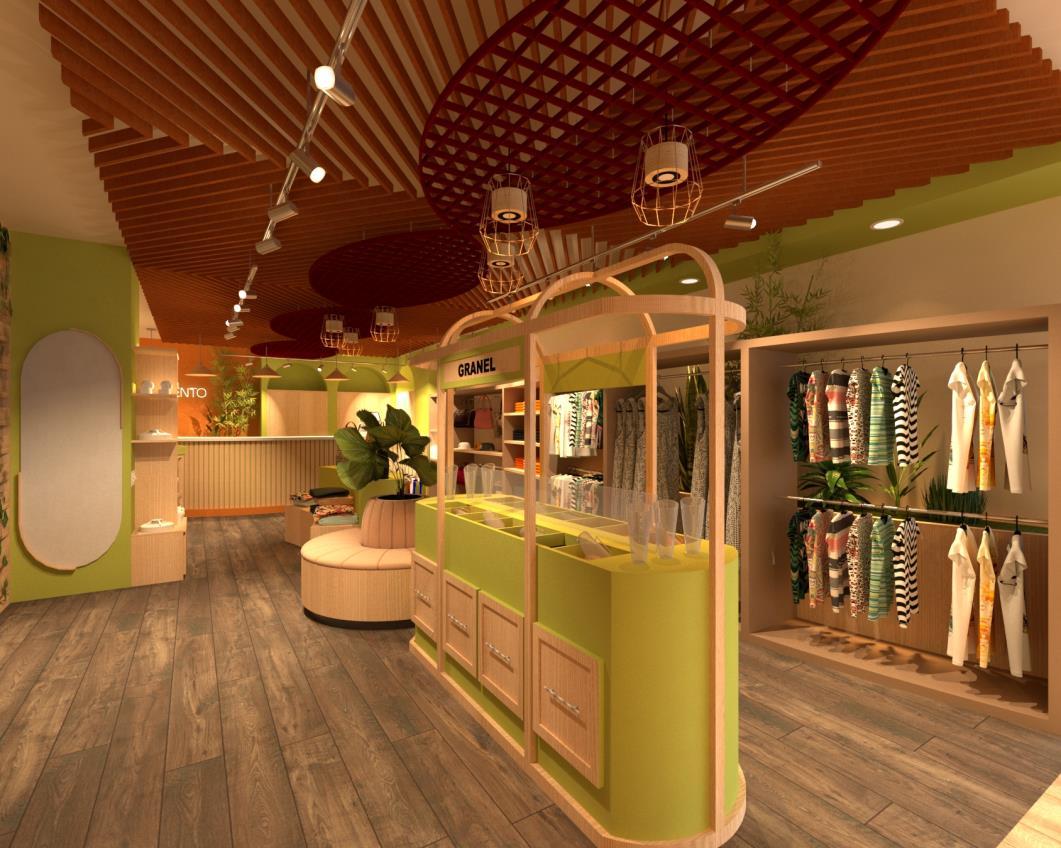

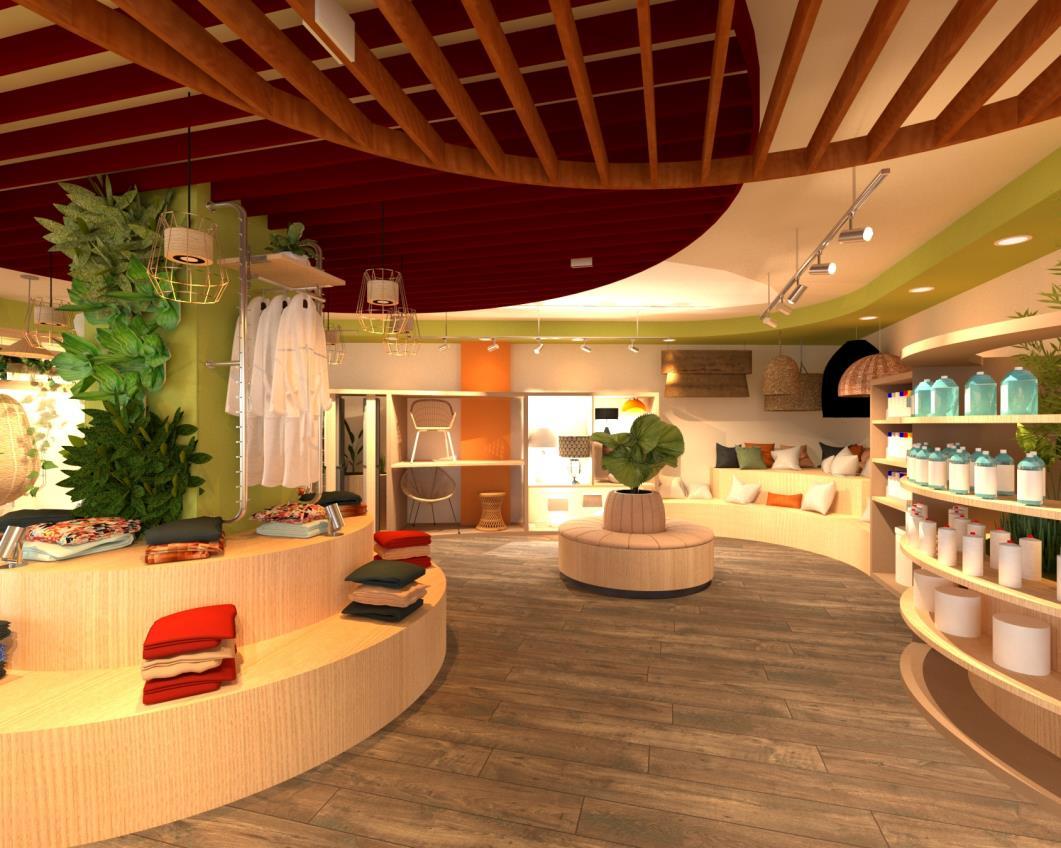

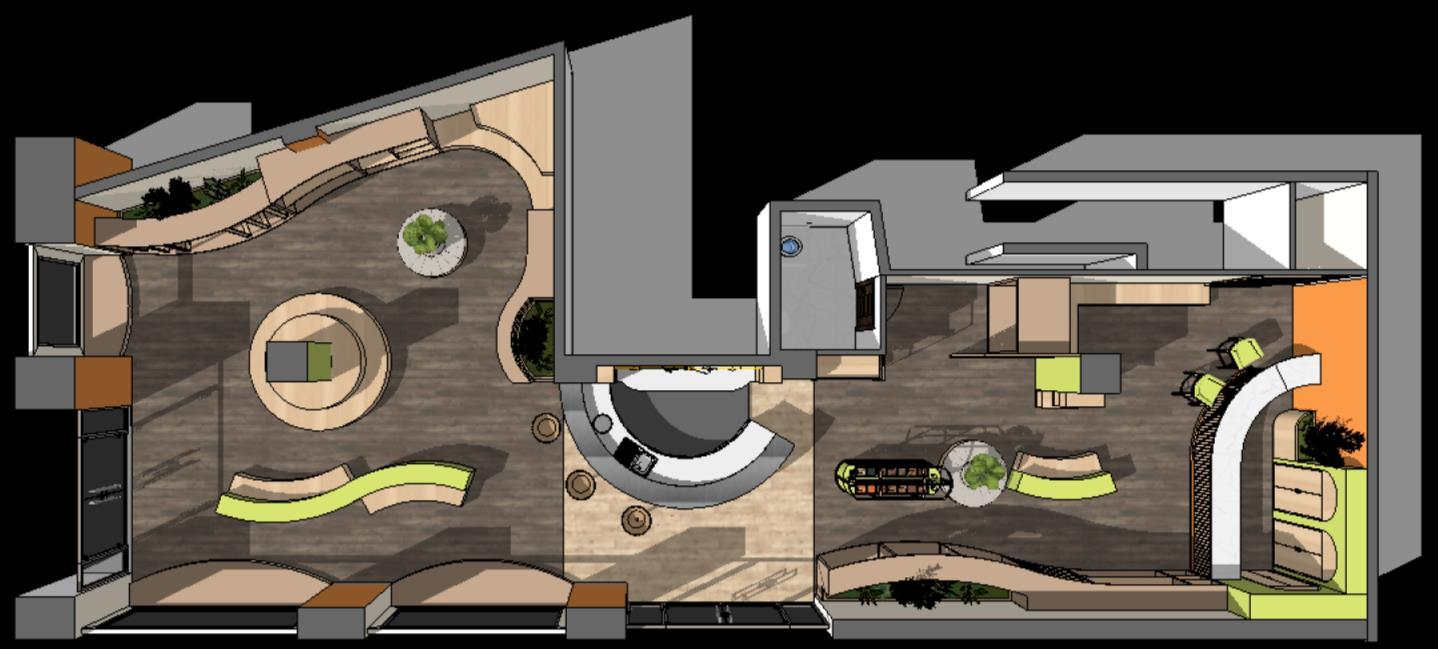

PLANTA EN PERSPECTIVA

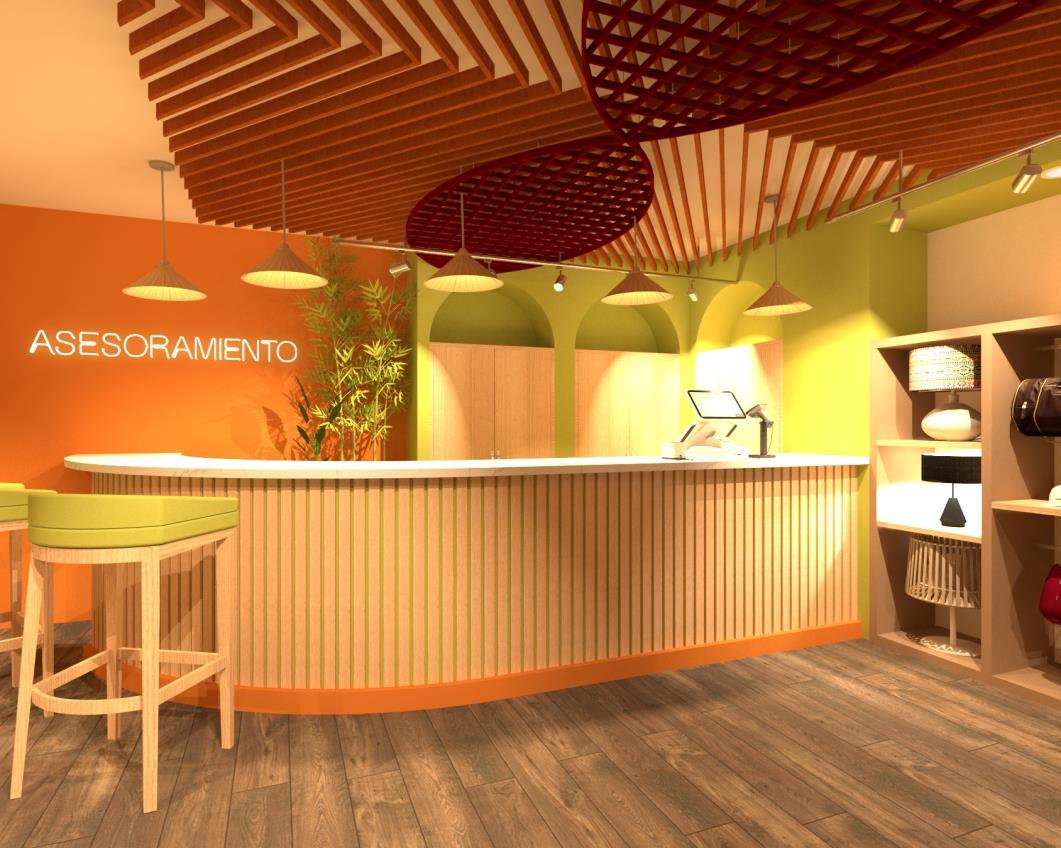

Caja (asesoramiento)

Silla colgante de mimbre

Planta enredadera sobre listones como decoración

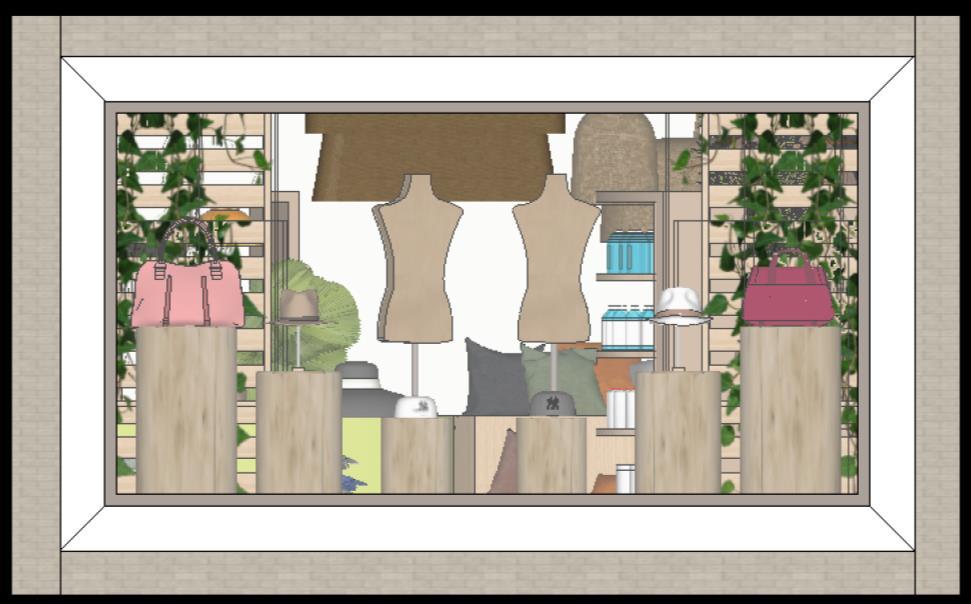

DISTRIBUCIÓN ESCAPARATE

Maniquí de madera ( medio cuerpo)

Lampara de pie de ratán

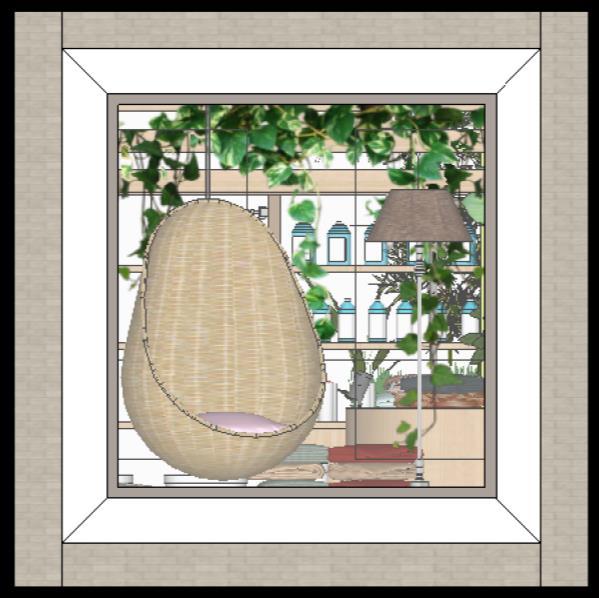

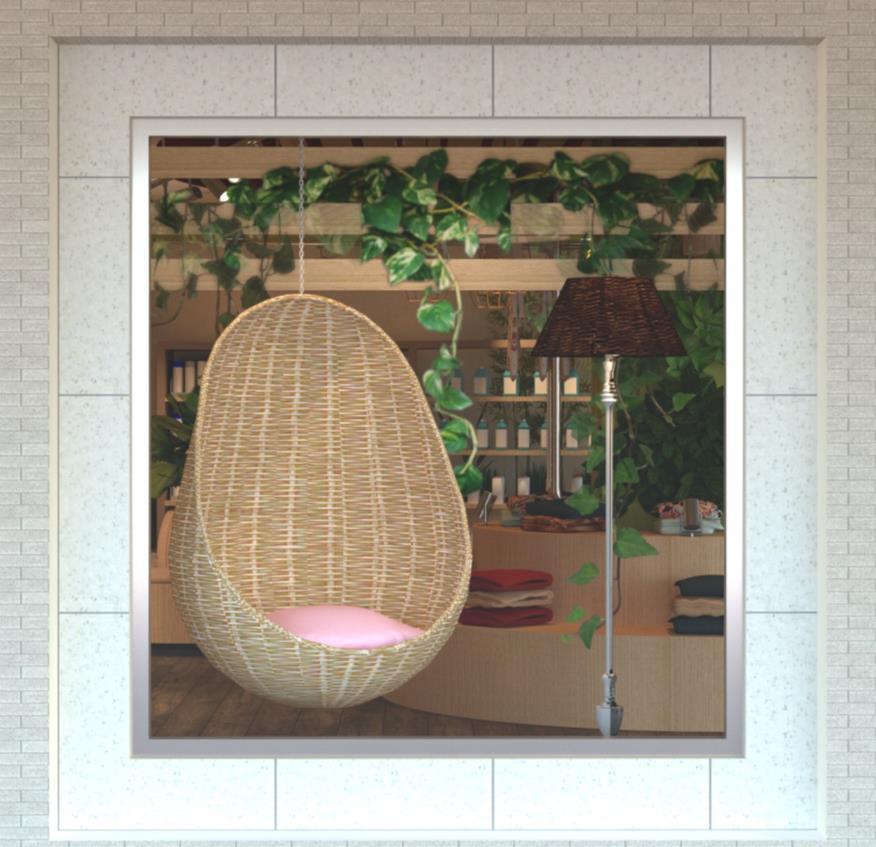

ESCAPARATE 1

ESC. 1:35

Escaparate para productos del hogar de medio fondo logrando diferencia el espacio interior del escaparate y los productos, que se cambian de formar regular .

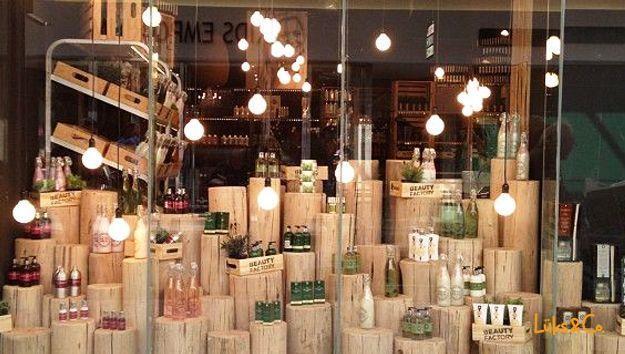

Repisas cilíndricas (troncos)

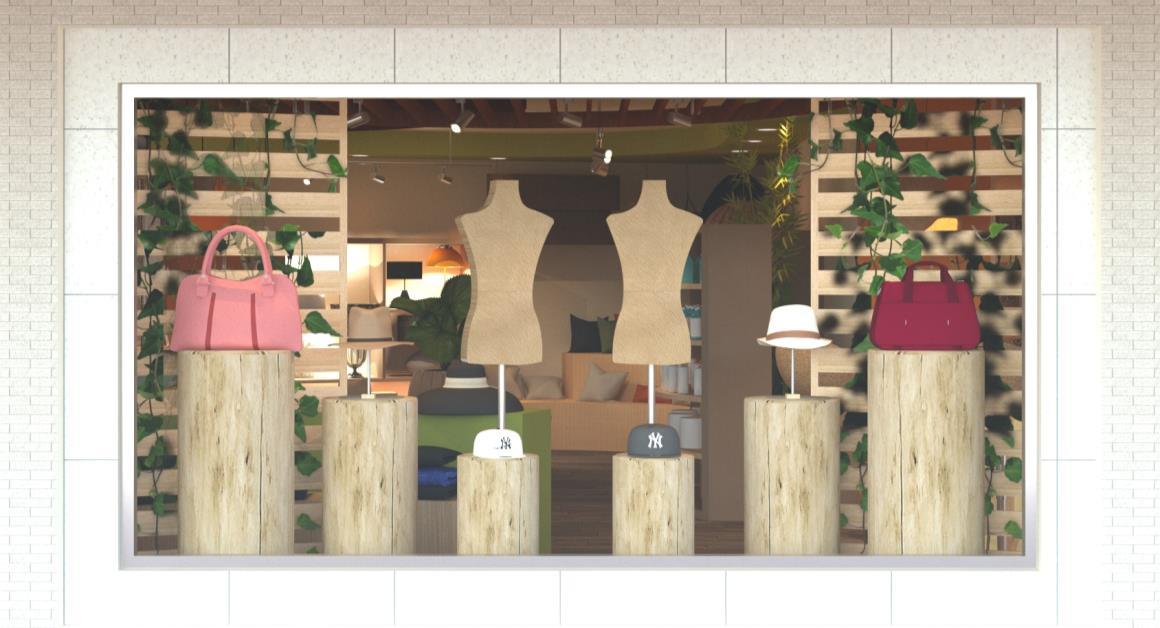

ESCAPARATE 3

ESC. 1:35

Escaparate de medio fondo logrando diferencia el espacio interior del escaparate y los productos, que se cambian de formar regular.

DISTRIBUCIÓN ESCAPARATE

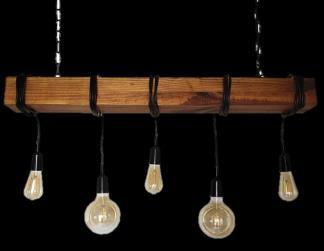

Lampara colgante con vegetación

Muestra cortinas

Sofá mobiliario

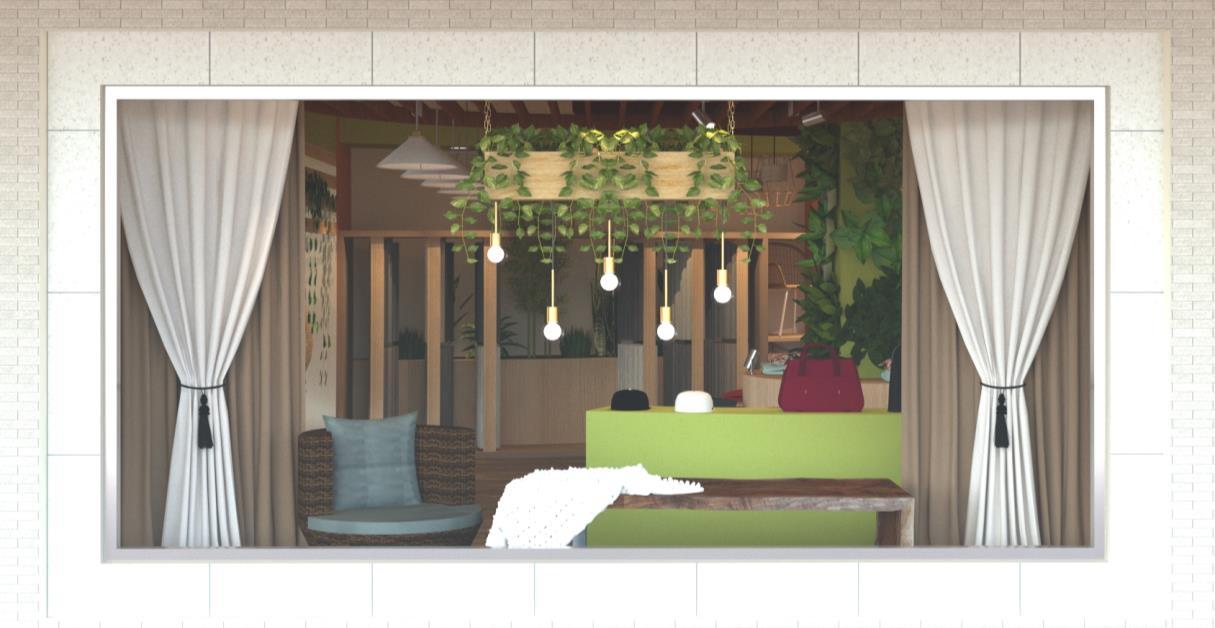

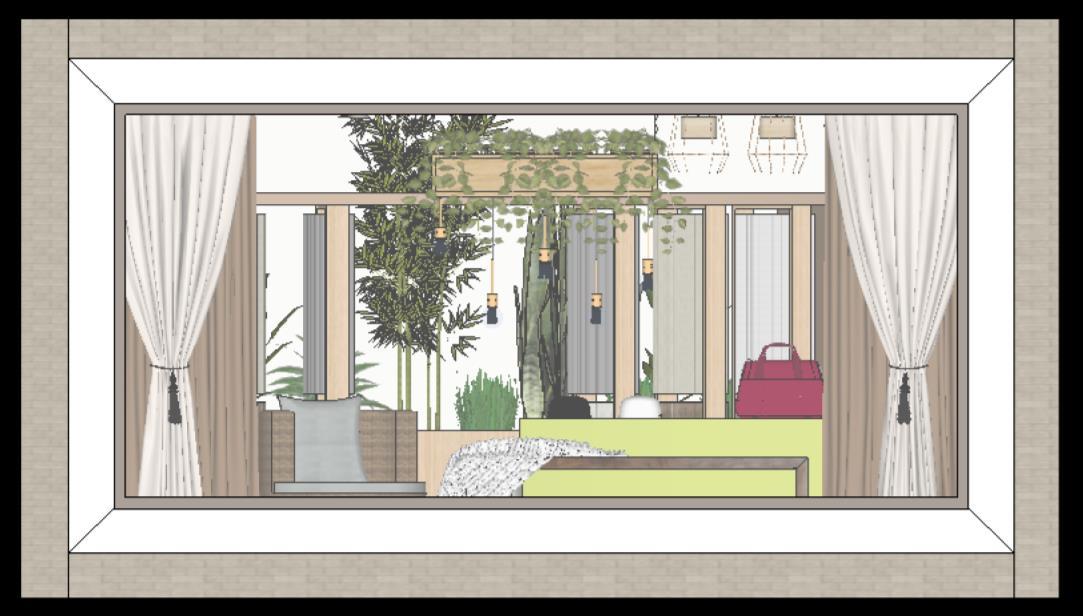

ESCAPARATE 2

ESC. 1:35

Escaparate para productos del hogar simulando un showroom visible tanto exteriormente como interiormente.

Sin fondo, sin embargo las cortinas actúan como medio fondo.

Mesa mobiliario

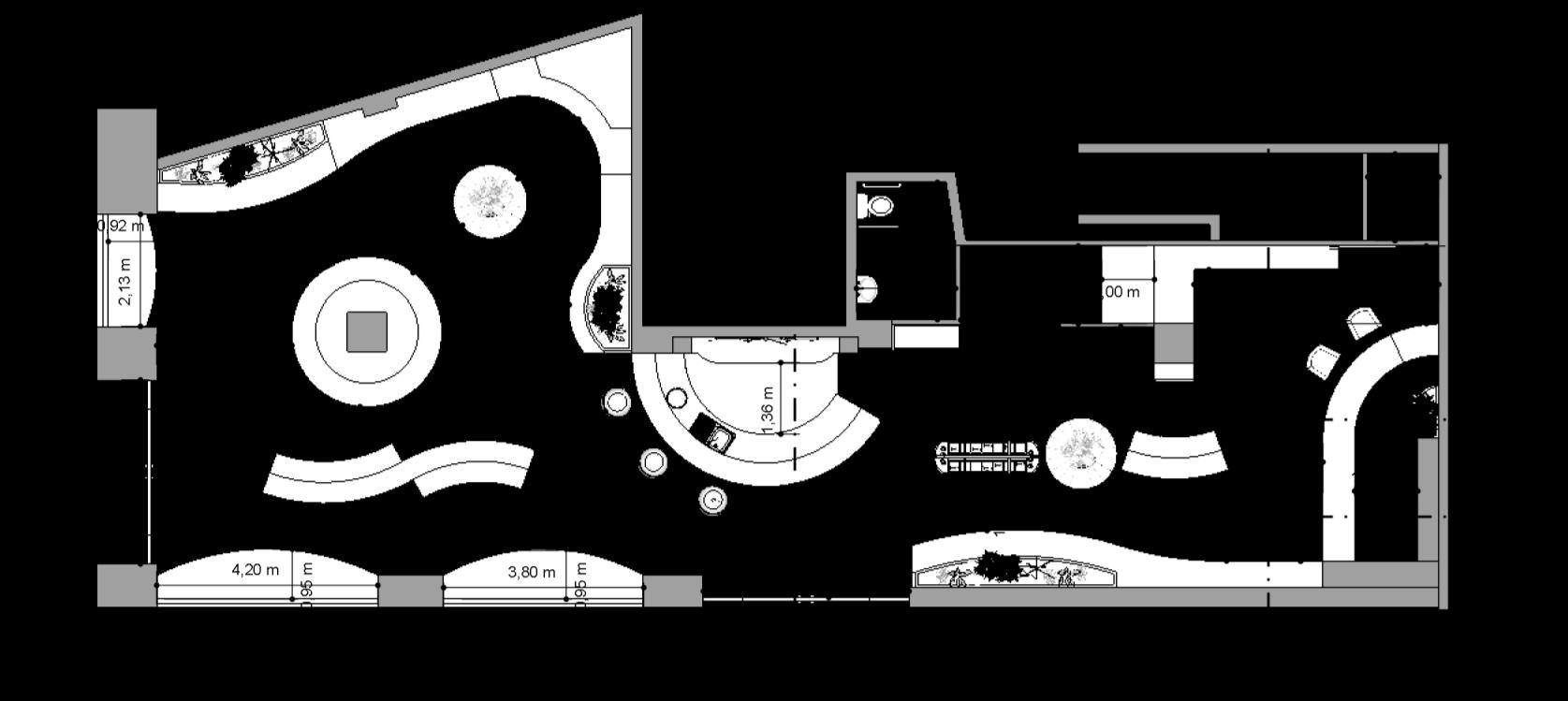

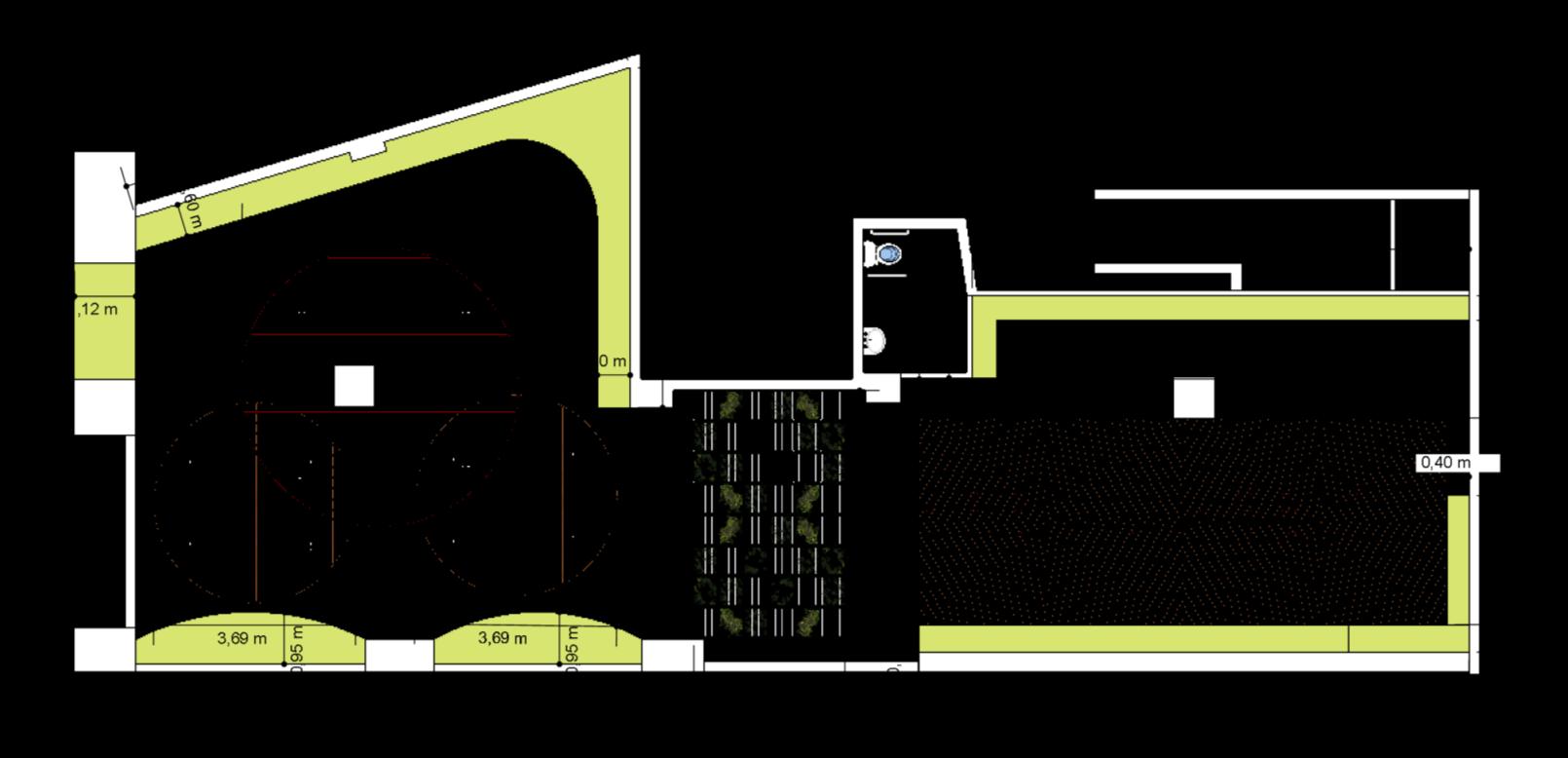

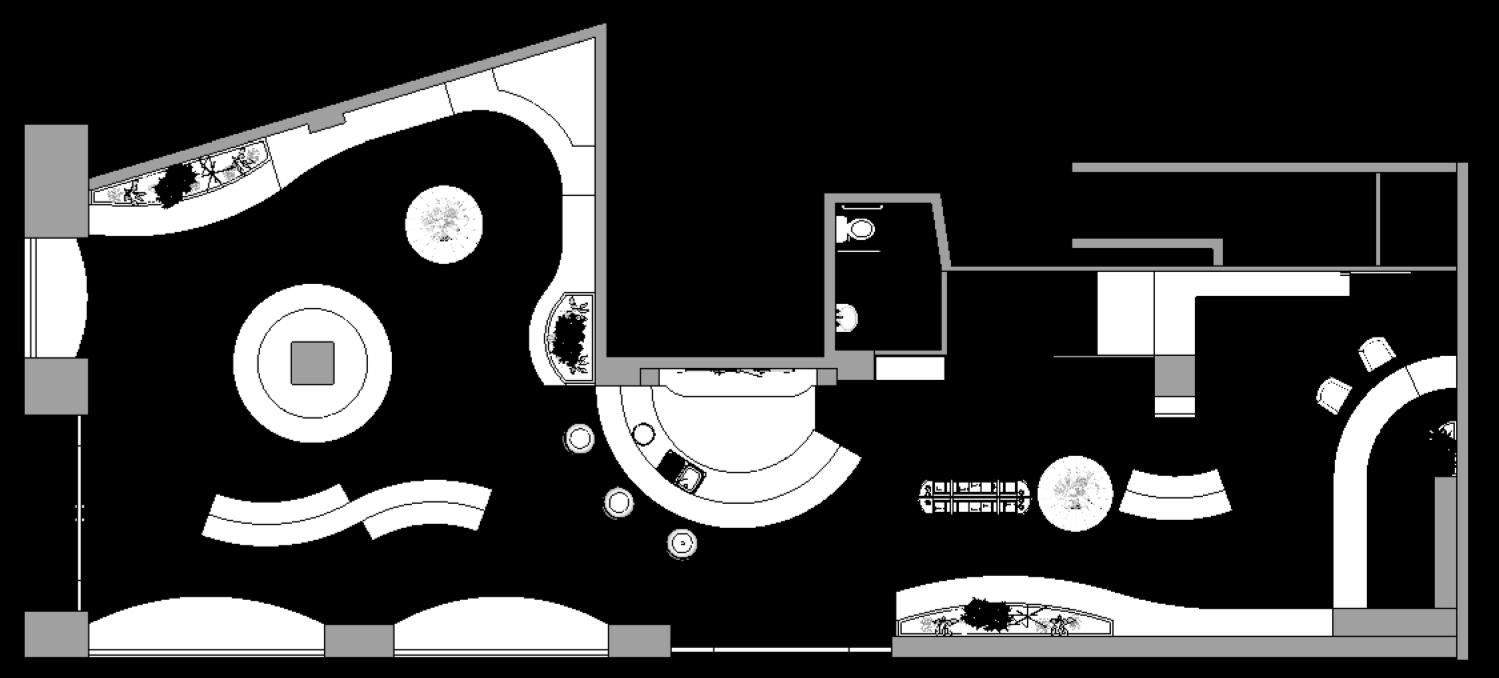

PLANTA ACOTADA PLANOS TÉCNICOS 04

Escaparate

Textil hogar

Complementos de moda

Productos de limpieza

Pop up bar

Productos a granel

Vestidor

Asesoramiento energético

Deposito

Escaparate Escaparate

Merchandising

Ventas por impulso

Ofertas

ESC. 1:140

asesoramiento online

Caja

Baños 15

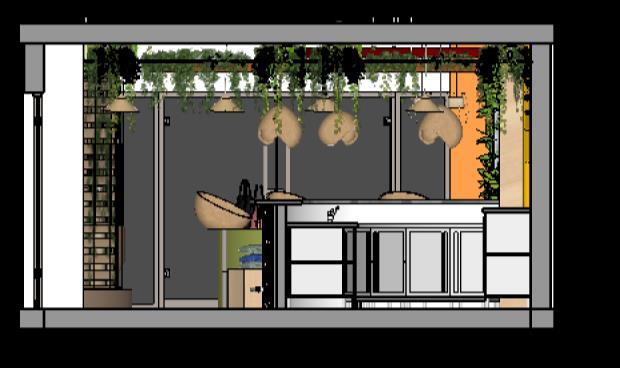

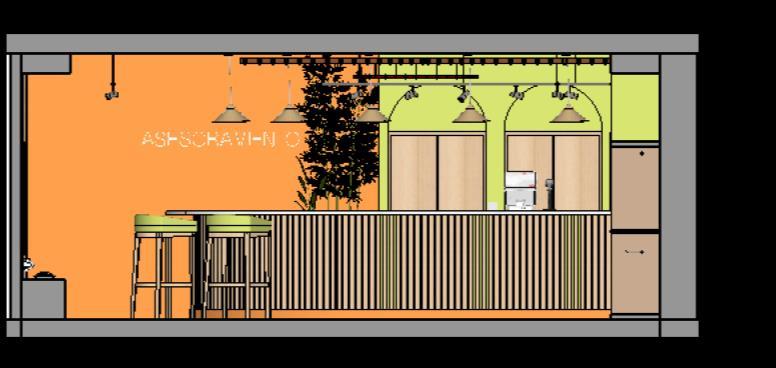

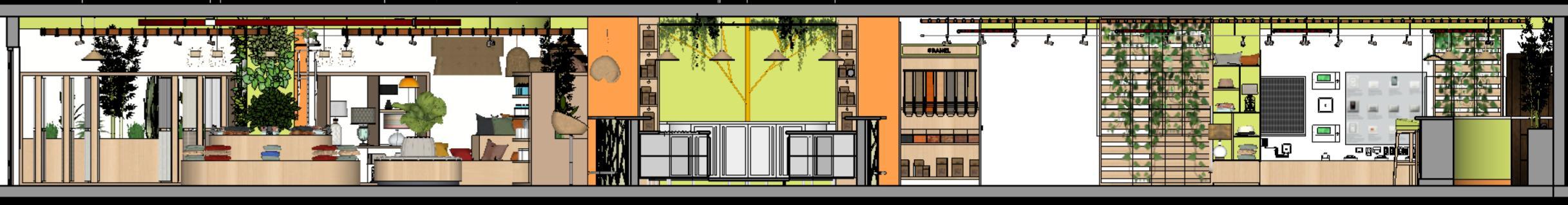

CORTES LONGITUDINALES Y TRANSVERSALES

LONGITUDINAL A´-A´´

1:80

LONGITUDINAL B´-B´´

1:80

D´-D´´

1:80 17

TRANSVERSAL C´-C´´

1:80

CORTE

ESC.

CORTE

ESC.

CORTE TRANSVERSAL

ESC.

CORTE

ESC.

PLANO DE TECHOS

T 1 T 2 T 3 T 4 T 4 T 4 T 4 T 4 T 4 T 5 T 5 ESC. 1:140 18

SIMBOLOGÍA

Estructura con listones de madera

Empresa: Empresa

Maderera HLA.

Distribuidora Castro

Industria: Boliviana

Acabado: Ripado

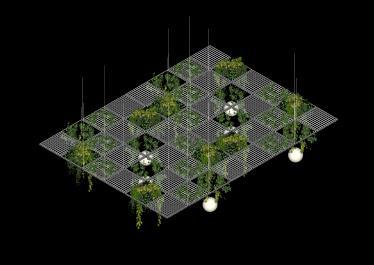

Estructura metálica modular

Empresa: IMPROMEC

Industria: Boliviana

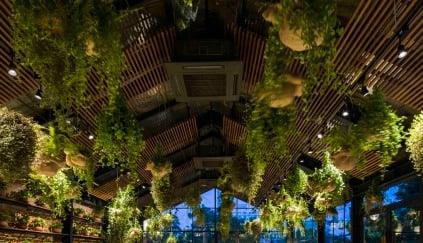

Acabado: Estructura con plantas colgantes y luminarias

T1 T2

MATERIALES TECHOS

Falso techo de yeso aplicado (Drywall)

Empresa: FAVEPLAC

Industria: Boliviana

Acabado: pintado color verde lima

Techo pintado color blanco

Empresa: Colormix

Industria: Boliviana

Acabado: pintura blanca

Estructura con listones de madera reciclada

Empresa: Empresa

Maderera HLA.

Distribuidora Castro

Industria: Boliviana

Acabado: Ripado

CÓDIGO ACABADO M2 T1 Estructura con listones de madera reciclada 27 T2 Estructura metálica modular con plantas colgantes y luminarias 36,5 T3 Estructura con listones de madera reciclada 17 T4 Falso techo de yeso aplicado, acabado color verde lima 41 T5 Techo pintado color blanco 146,7

T1 T2

reciclada

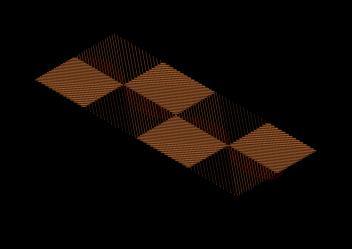

PLANO DE SUELO

P 1 P 2 P 1 P 3 P 3

1:140 20

ESC.

Porcelanato Para Piso Y Pared

Empresa: CERABOL

Industria: Boliviana

Acabado: Mármol Clasic

Carrara blanco

Medidas: 60x60 cm

MATERIALES SUELO

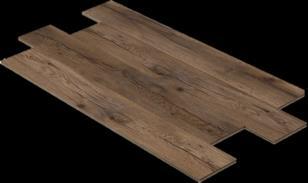

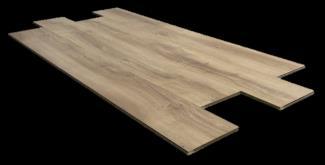

Suelo laminado ARTENS intenso8 OREBRO

4V/CF MOD022

Empresa: LEROY MERLÍN

Especificaciones: Fabricado en HDF con acabado en color marrón mate, con un diseño muy realista estructurado con 4 biseles.

Medidas: 19,3 x 129,1 x 0,8 cm (ancho x largo x espesor).

PÁGINA WEB

Suelo laminado ARTENS Extrem10 XXL Zaragoza

Empresa: LEROY MERLÍN

Especificaciones: Fabricado en HDF con acabado en aspecto madera natural mate.

Medidas: 24,6 x 178,1 x 1 cm (ancho x largo x espesor).

PÁGINA WEB

SIMBOLOGÍA CÓDIGO ACABADO M2 P1 Suelo laminado ARTENS intenso8 OREBRO 4V/CF MOD022 149,4 P2 Suelo laminado ARTENS Extrem10 XXL Zaragoza 25,29 P3 Porcelanato Para Piso Y Pared Estilo Mármol Clasic Carrara-B 60x60 Blanco 7,31

P1 P2

PLANO DE PARAMENTOS VERTICALES

V2 V3 V4 V4 V1 V1 V2 V3 V3 V2 V2 V1 V5 V5 V1 V1 V1 V1 V3 V3 V3 V3 V3 V3 V2 V2 V3 V3 V3 V3 V2 V3 V3 V3 V3 V3 V3 V3 ESC. 1:140 22

MATERIALES PARAMENTOS VERTICALES

Jardines Verticales Muro Verde

Enredadera Artificial

Empresa: GREEN DECO

Medidas: 40 cm x 60 cm

Material: PVC

PÁGINA WEB

Muro de Drywall en forma de semiarco

Empresa: FAVEPLAC

Industria: Boliviana

Acabado: Semiarco pintado color verde lima

Pintura interior Salud Activa verde lima mate

Empresa: LEROY MERLÍN

Especificaciones: Pintura fotocatalítica de interior, en color verde lima mate.

Capacidad: 4L.

PÁGINA WEB

Pintura interior mate REVETON naranja miel luminoso

Empresa: LEROY MERLÍN

Especificaciones: Pintura de interior ecológica Revetón en color naranja miel intenso luminoso y con acabado mate.

Capacidad: 4L.

PÁGINA WEB

SIMBOLOGÍA

CÓDIGO ACABADO

V1 Pintura interior Salud Activa verde lima mate 4L

V2 Pintura interior mate REVETON naranja miel luminoso

V3 Pintura interior satinado REVETON neutro arena luminoso

V4 Jardines Verticales Muro Verde Enredadera Artificial Panel 40x60

V5 Muro de Drywall en forma de semiarco

Pintura interior satinado

REVETON neutro arena luminoso

Empresa: LEROY MERLÍN

Especificaciones: Pintura de interior

Revetón en color neutro arena pastel muy luminoso y con acabado satinado.

Capacidad: 750 ml.

PÁGINA WEB

V2 V3 V4 V5

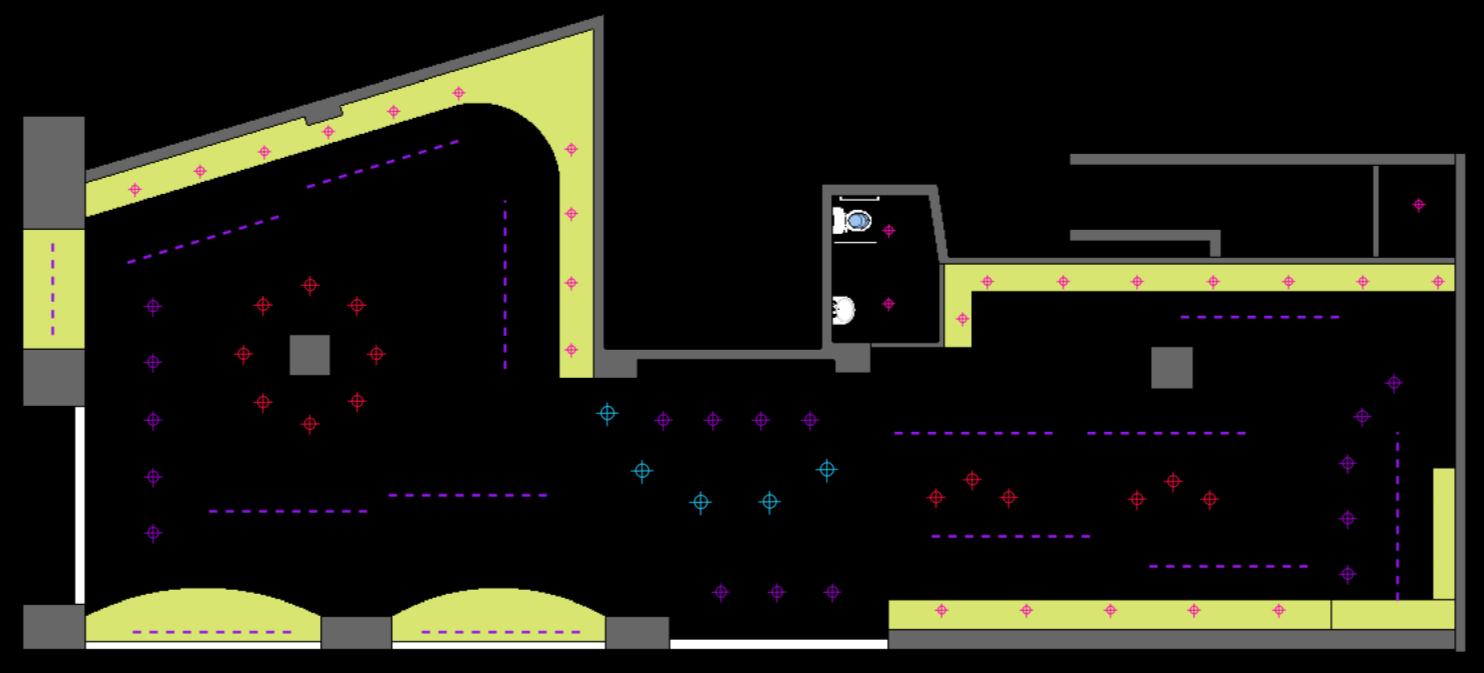

PLANO DE ILUMINACIÓN

ESC. 1:140 24

ESPECIFICACIONES LUMINARIAS

Código Nombre Simbología Bombilla (w) Flujo luminoso (lm) Tempera tura (k) Angulo de apertura Forma L1 Luminaria Narrow Spot 21¨° 20w 2000 4000 21° L2 Luminaria Oval Medium 29° 20w 2000 4000 29° L3 Luminaria Wallwasher Wide 52° 20w 2000 4000 52° L4 Luminaria downlight circular de Ø17cm 12w 980 3000 120° L5 Lámpara colgante de ratán de 40cm E27 12w 1050 3500 180° L6 Lámparas colgantes de pirámide spot E27 9w 780 2700 240° L7 Lámparas Ondas Natural spot E27, 9w 780 2700 240° PÁGINA WEB PÁGINA WEB PÁGINA WEB PÁGINA WEB PÁGINA WEB PÁGINA WEB PÁGINA WEB 25

PLANO DE MOBILIARIO ESTÁNDAR

ESC. 1:160

E3 E4 E3 Taburete Alto en Ratán Sintético E1 Sofá Rondel Conversacional E2 Estantería para productos a granel E2 E1

26 EQUIPAMIENTOS 05

E4 Taburetes de bar

MOBILIARIO ESTÁNDAR

Sofá Rondel ConversacionalCada Cuarto Sección-COM

- Dimensiones: 50" de ancho x 33" de alto x 31" de profundidad (75 libras), profundidad del asiento 19.25“, altura del asiento 20“.

- Cantidad: 2

PÁGINA WEB

Estantería para productos a granel- cereal seco

- Material: Hierro

- Número Side: Una cara

- Peso: Peso Pesado

- Giratorio: Fijo

- Cantidad: 1

Taburete Alto en Ratán

Sintético Eska SKLUM

- Dimensiones: 55cm de largo, 99cm de alto.

- Material: ratán sintético

- Cantidad: 2

PÁGINA WEB

Taburetes de bar de poliuretano y plástico, sillas de bar giratorias ajustables con reposapiés

- Dimensiones: 15,7"D x 15"W x 27"H

- Color: Negro

- Marca: YOUNIKE

- Cantidad: 3

PÁGINA WEB

PÁGINA WEB 27

PLANO DE MOBILIARIO A MEDIDA

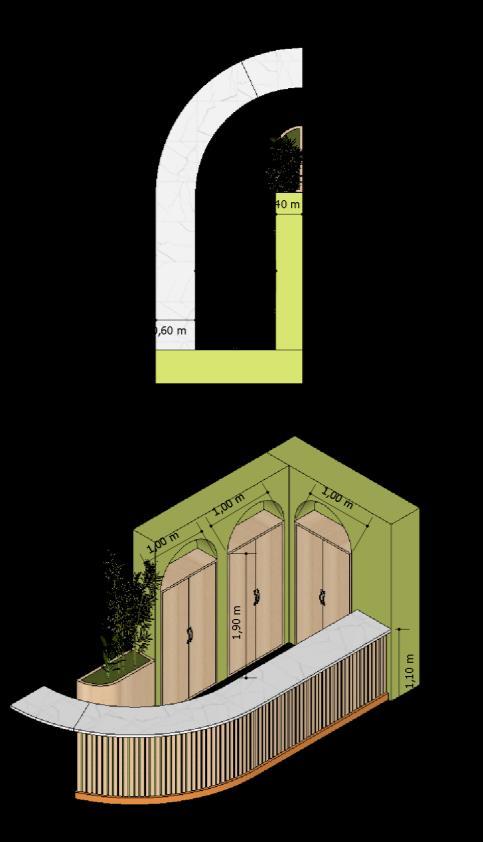

ESC. 1:160 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M11 Estantería (domótica, placas solares) M 10 Caja (asesoramiento) M9 Estantería Merchandising y ofertas M7 Pop up bar M6 Isla de productos de granel M1 Mobiliario estante productos para el hogar M4 Isla textil hogar M5 Estantería complementos de moda M3 Estante productos limpieza M8 Estantería ventas por impulso

M2 Estante almohadones

Masetero como fondo

Material: madera reciclada

MOBILIARIO A MEDIDA

Material: madera reciclada

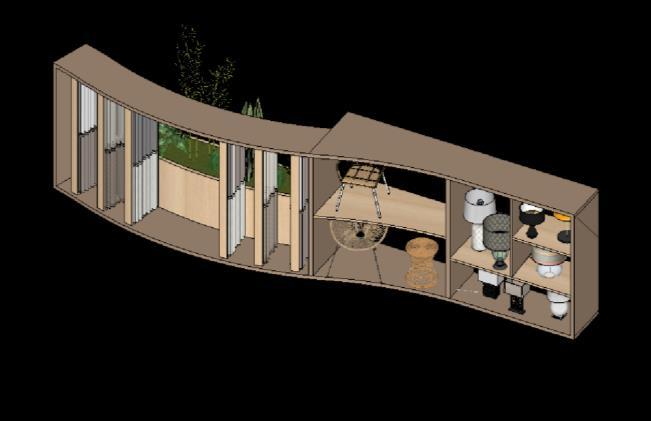

M1- ESTANTE PRODUCTOS PARA EL HOGAR M2- ESTANTE PRODUCTOS DEL HOGAR (ALMOHADONES) Vista frontal Isométrica Vista frontal Isométrica

Planta

MOBILIARIO A MEDIDA

Masetero como fondo

Muro verde artificial

Material: madera reciclada

M3- ESTANTE PRODUCTOS DE LIMPIEZA

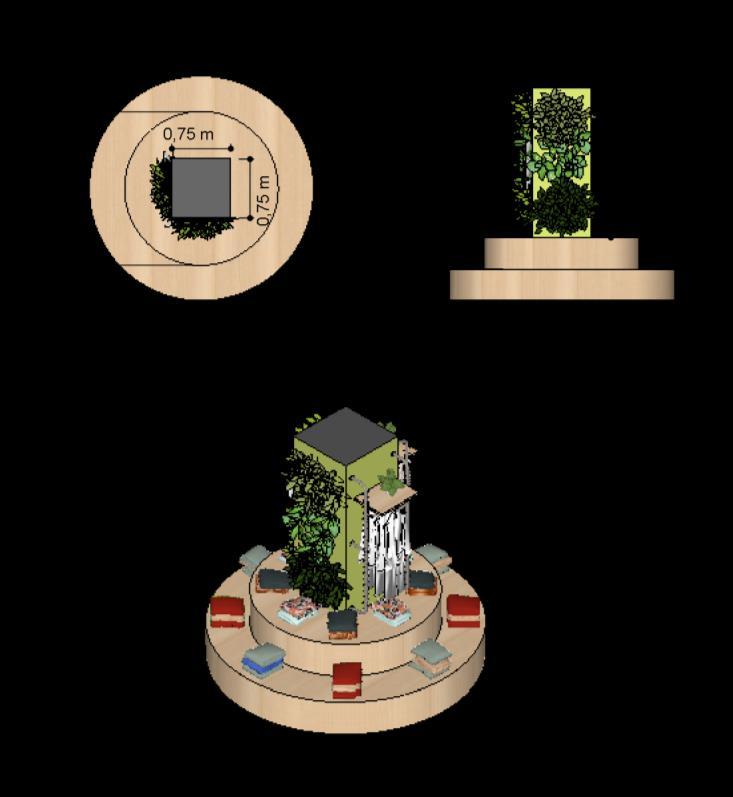

M4- ISLA TEXTIL HOGAR

Isométrica

Vista lateral

Isométrica 30

Vista frontal Vista frontal Planta

Mueble de Drywall color verde lima

Planta

Material: madera reciclada

Vista frontal Vista lateral

Mueble de Drywall color verde lima

Material: madera reciclada

PERFIL DEL CLIENTE

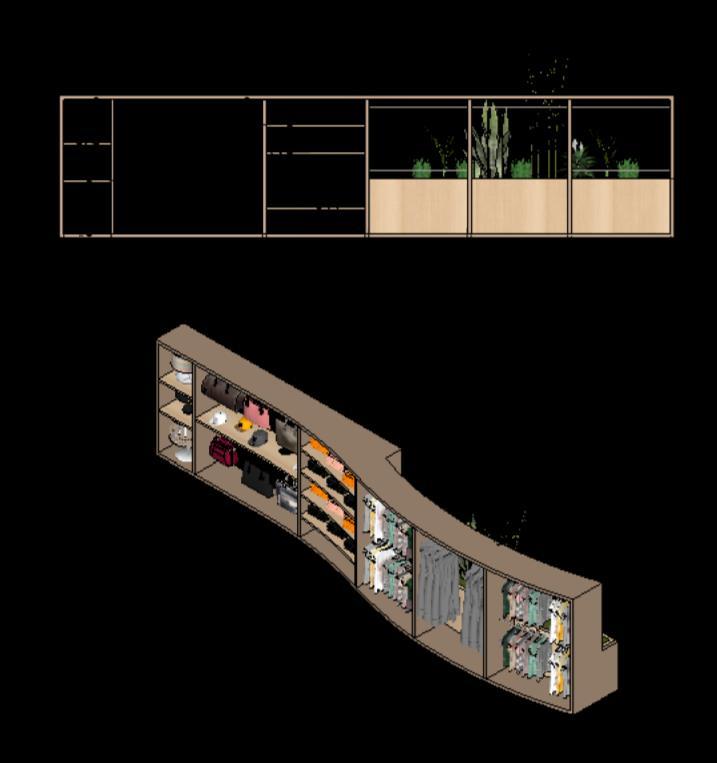

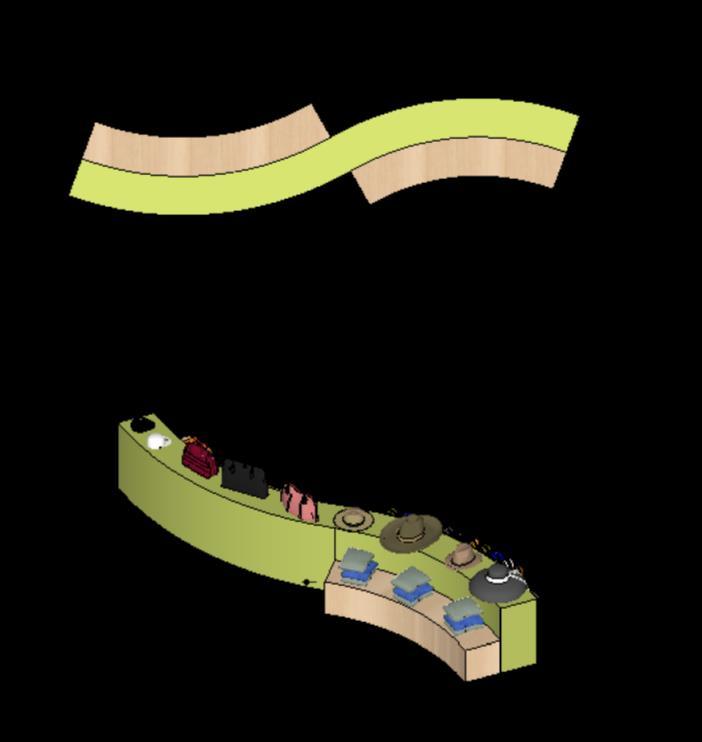

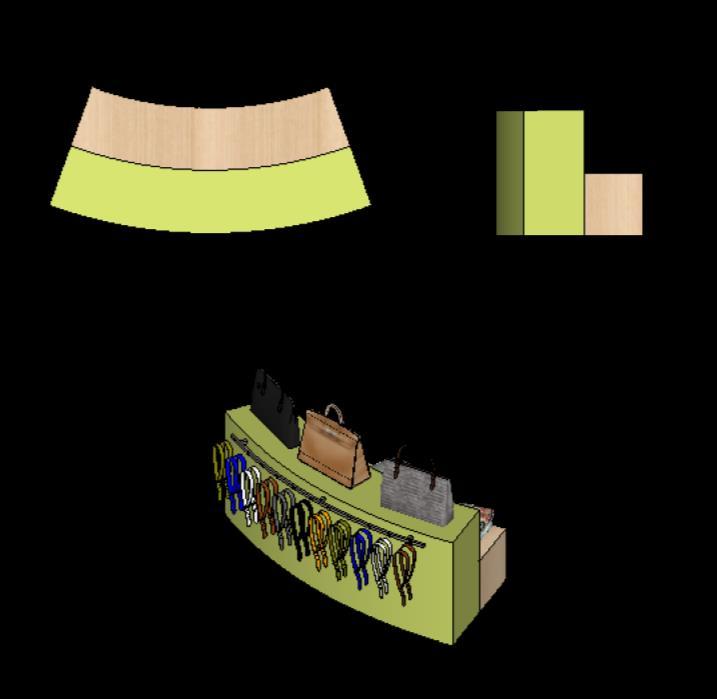

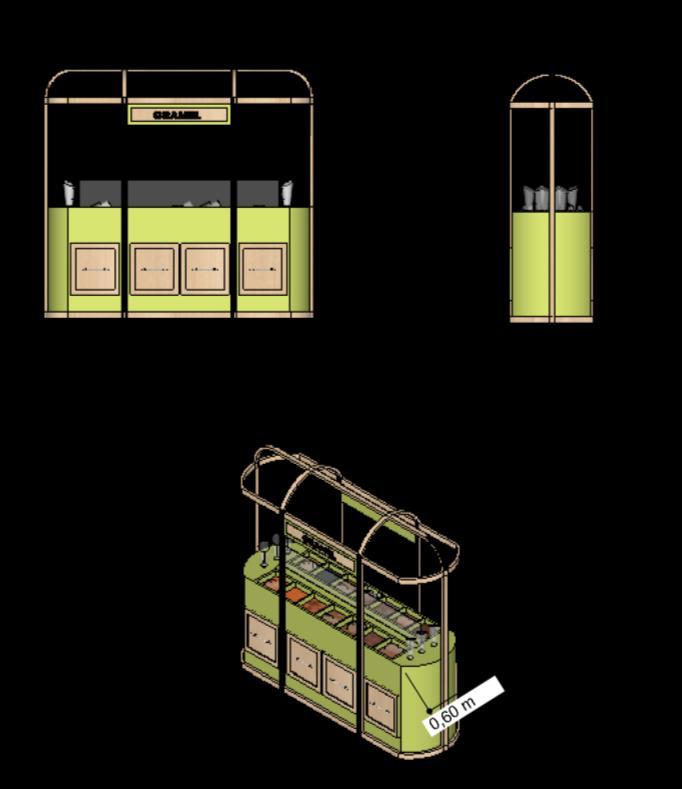

M5- ESTANTE COMPLEMENTOS DE MODA M6- ISLA PRODUCTOS A GRANEL

Isométrica

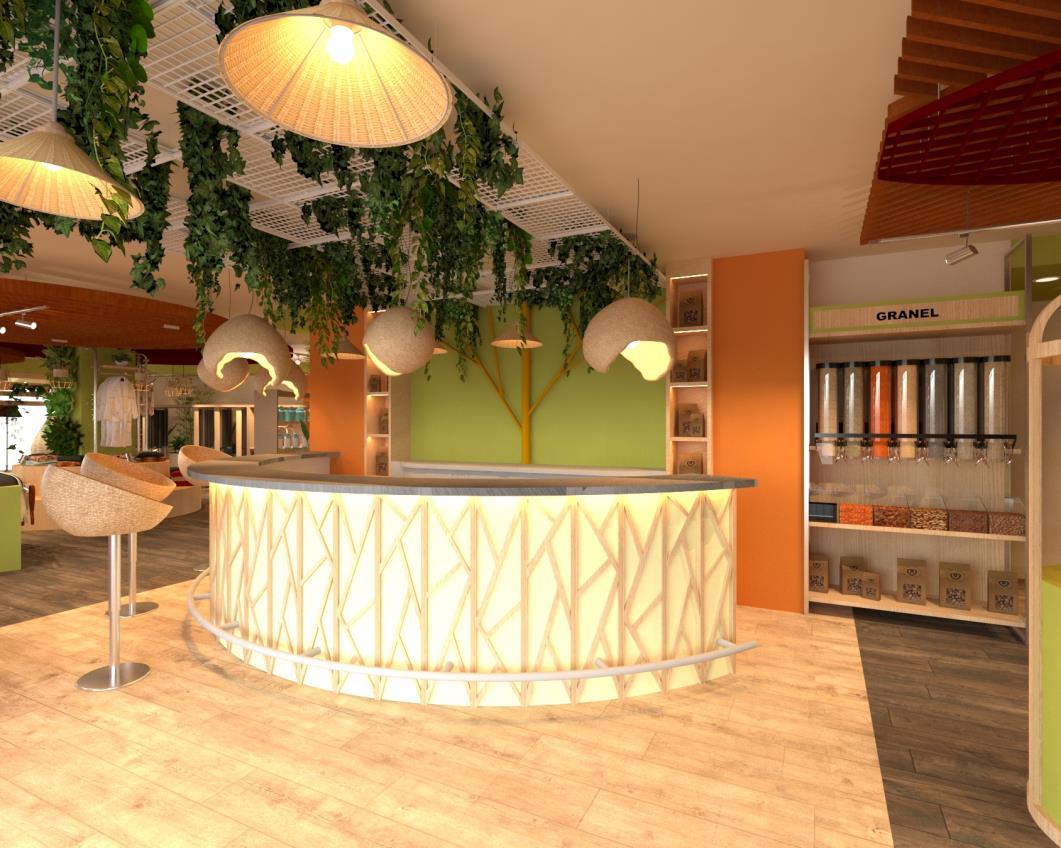

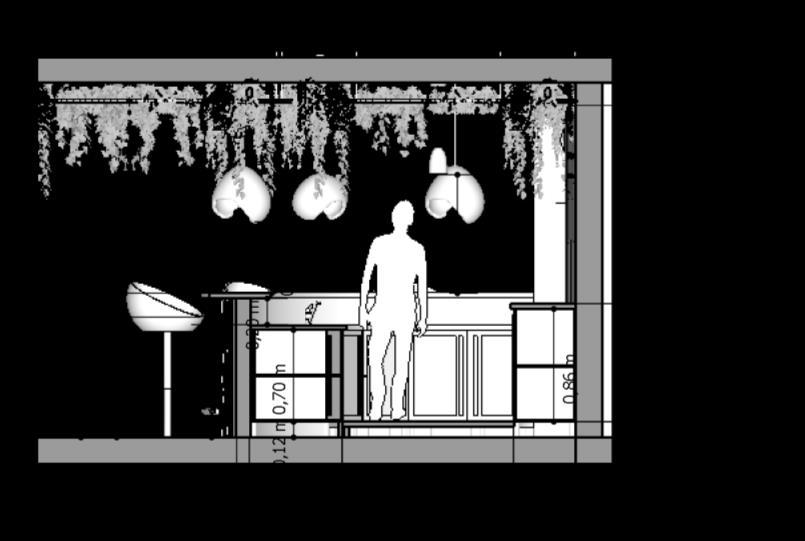

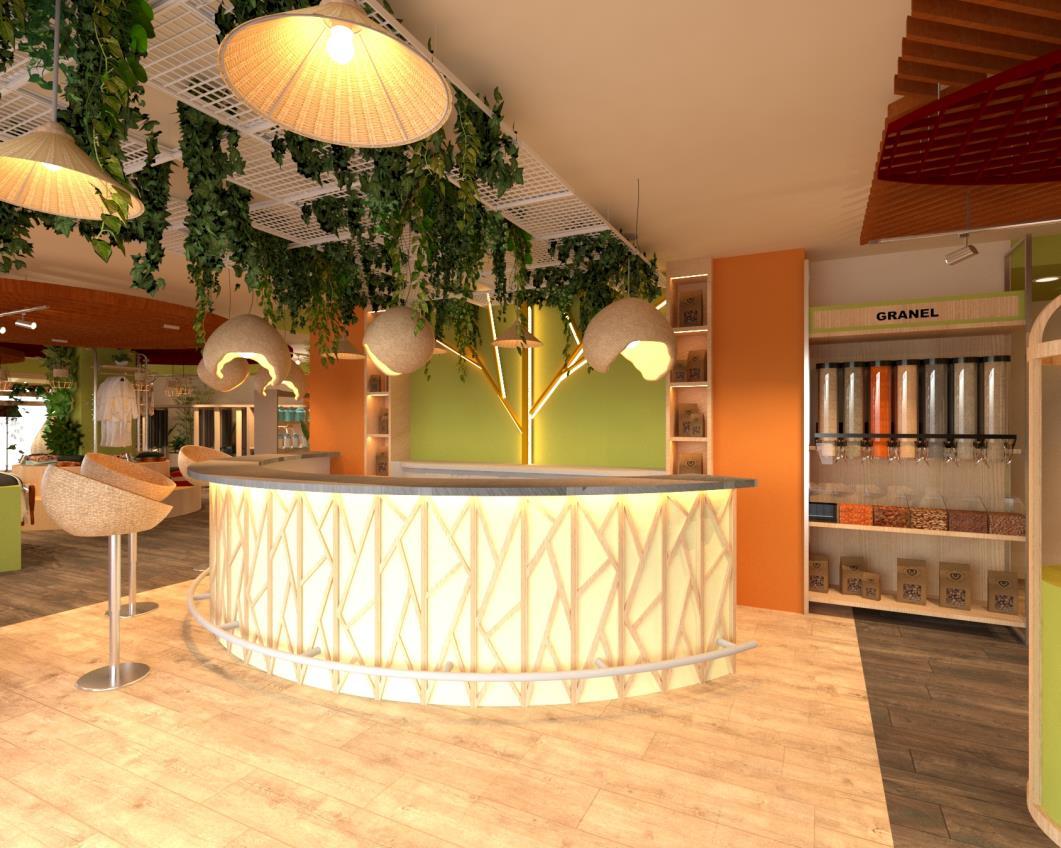

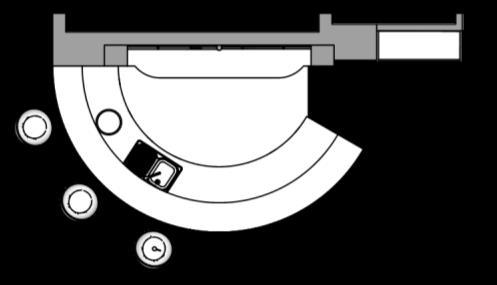

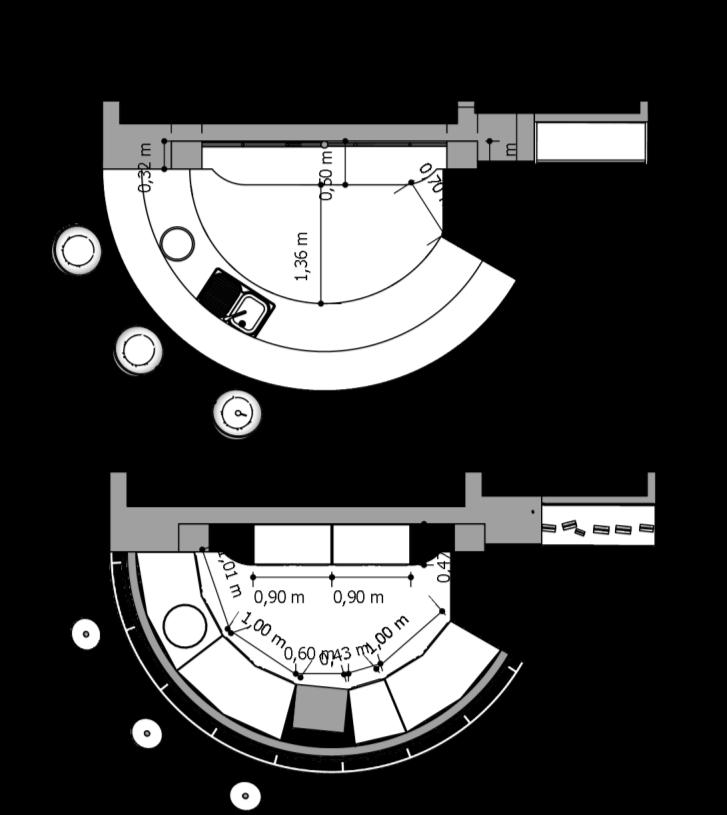

M7-POP UP BAR

POP UP BAR

Módulo lavaplatos Módulo basurero Almacenamiento bajo

Frigorífico Contra barra (área de apoyo) Estantes expositores Estante productos a granel (materia prima)

circulares

pies 32 Planta corte modulos Esc. 1:90 Planta Esc. 1:90 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 3 3 3 6 7 9 9

Sobre de la barra Taburetes

Tarima 12cm de alto Apoya

LUMINARIAS POP UP BAR

Código Nombre Simbología Bombilla (w) Flujo luminoso (lm) Tempera tura (k) Angulo de apertura Forma L1 Luminaria tira Led 13w 1100 3200L2 Lámpara colgante de ratán de 40cm E27 12w 1050 3500 180° L3 Luminaria barra translucida 13w 1500 3000L4 Lámparas Ondas Natural spot E27, 40x30cm 9w 780 2700 240° 33 L1 L1 L3 Planta Esc. 1:120 L1 L1 L3 Esc. 1:60

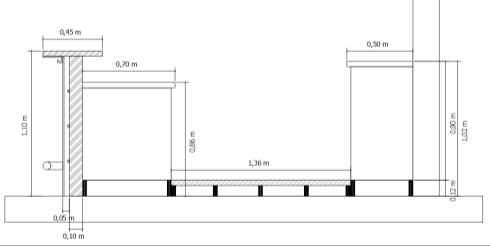

constructivo Esc. 1:60

Detalle
