4.3 Fallschutzplatten by kinderland.spielplatzgeraete

4.3

Fallschutzplatten

Der Bodenbelag zur normkonformen Sicherung unter Spielplatzgeräten überzeugt durch vielfältige Einsatzmöglichkeiten, eine einfache Verlegung sowie Fallwerte für alle Anforderungen – von 1.00 m bis 3.00 m.

Die Fallschutzplatten lassen sich auf verschiedenen Untergründen verlegen und sind einfach zu reinigen. Die abgeschrägten Randplatten sind nur bei Verklebung auf festen Untergründen erforderlich. Beläge, die auf sickerfähigen Böden eingebaut werden, können beispielsweise mit Wegeinfassungen abgeschlossen werden.

Technische Hinweise

Der Bodenbelag aus sortenreinem SBR-Gummigranulat (Recycling-Kautschuk aus Altreifen), mit Polyurethan gebunden und ummantelt, überzeugt durch vielfältige Einsatzmöglichkeiten, eine einfache Verlegung sowie Fallwerte zur normkonformen Sicherung unter allen Spielplatzgeräten.

• zertifiziert nach DIN EN 1176-1/12.17

• mit dem Label «NEW LIFE Top-Recyling-Produkt» ausgezeichnet (diese Auszeichnung erhalten nur Produkte mit einem Recycling-Anteil von mehr als 80 %)

• aus produktionstechnischen Gründen können geringe Farbabweichungen entstehen

• die Oberfläche des Fallschutzbelages ist vor dauerhafter Einwirkung von scharfkantigen Steinen o. ä. zu schützen

Verlegehinweise:

• ein tragfähiger und frostsicherer Unterbau ist zu gewährleisten

• für Platten mit einer Dicke von 30 mm ist eine Verlegung auf ebenen, festen Untergründen erforderlich

• für Platten ab einer Dicke von 45 mm ist eine Verlegung auf ebenen, standfest verdichteten Tragschichten erforderlich

• Platten werden versetzt im Halbverband verlegt, Längsstreifen in Spielrichtung

Verlegung auf festem Untergrund:

tragfähiger Unterbau

Fallschutzplatten

• abgeschrägte Randplatten werden in den Halbverband integriert und zusätzlich verklebt

• zusätzlich wird eine punktuelle Verklebung der Einzelplatten empfohlen

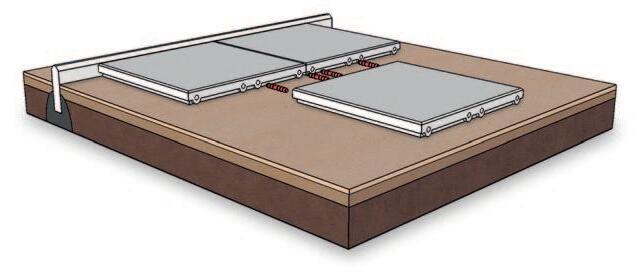

Systemstecker:

• eine Einbauerleichterung mit Dübelcharakter für eine optimale Lagesicherung

• problemloses Justieren des Systemsteckers möglich

• die feste Verankerung der Platten minimiert die Fugenbildung, z. B. hervorgerufen durch starke Beanspruchung

• selbstfixierend, eine Verklebung ist daher in vielen Fällen nicht erforderlich

Wartungshinweise

Um verantwortungsvoll die Sicherheit des Fallschutzes zu gewährleisten, bedürfen die verlegten Platten einer regelmässigen Inspektion und Wartung. Unsere Fallschutzplatten sind aufgrund ihrer hohen Material-Qualität auf lange Nutzungsdauer ausgelegt. Dennoch sind die Vorgaben nach SN EN 1176 auch für unsere Fallschutzplatten verbindlich.

• Visuelle Inspektion : wöchentliche Sichtkontrolle zur Erkennung offensichtlicher Gefahrenquellen

• Operative Inspektion : vierteljährliche Verschleisskontrolle zur Überprüfung der Lagesicherung und der Haltbarkeit der Einfassungs- und Steckverbinder, Beseitigung möglicher Stolperstellen, Austausch der Platten bei Beschädigungen oder Oberflächenabrieb

• Hauptinspektion : jährliche intensive Überprüfung der Lagesicherheit und der Betriebssicherheit des Fallschutzes, Kontrolle der Festigkeit der verwendeten Steckverbinder sowie der Einfassungselemente

gewachsenes Erdreich

Übersicht Fallschutzplatten

717.610/.600/.620 717.615/.605/.625

717.020/.040/ .060/.080

717.320/.340/ .360/.380

717.030/.050/ .070/.090

717.025/.045/ .065/.085

717.120/.140/ .160/.180

717.125/.145

717.220/.240/ .260/.280

siehe auch Kapitel 4.4

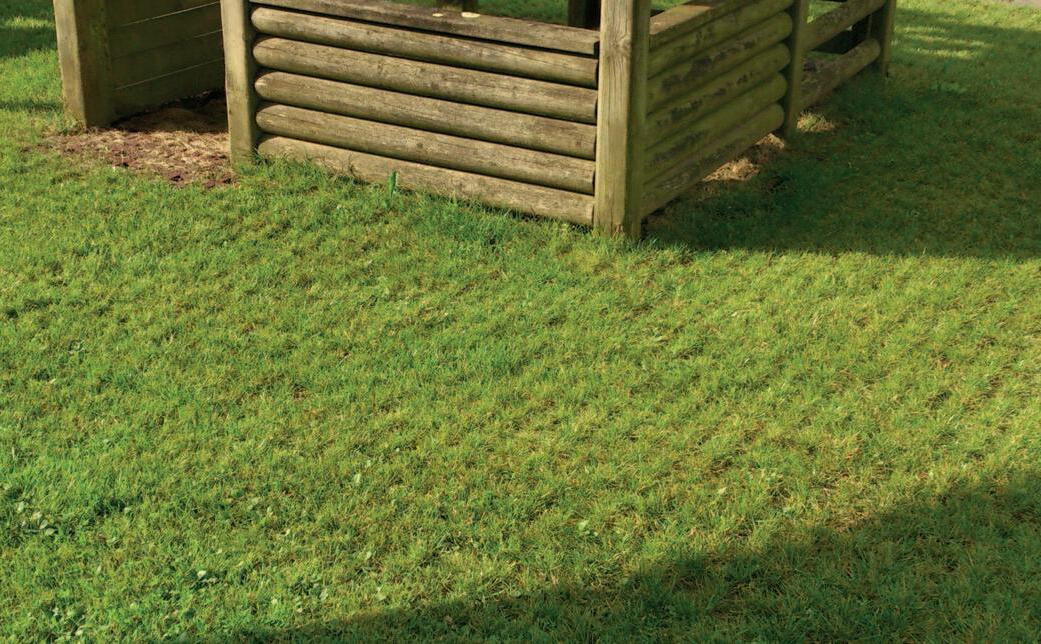

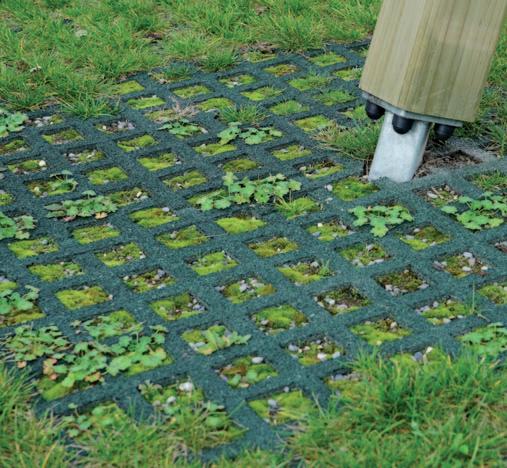

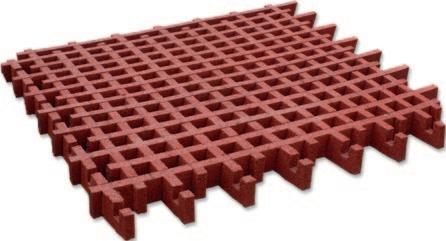

Rasengitter-Fallschutzplatten

Eine begrünbare Alternative als Fallschutz mit zahlreichen Vorteilen, wie etwa ihre flexible Verwendung in leicht hügeligen Bereichen. Die formschlüssige Verbindung der Einzelelemente sowie die Rasenkammern verhindern ein Abspielen des Oberbodens.

• natürliche Optik mit grösstmöglichen Fallschutzeigenschaften

• pflegeleicht (mit Rasenmäher befahrbar)

• behindertengerecht (mit Rollstuhl befahrbar)

• aus hochwertigem, sortenreinem Gummigranulat

• keine aufwändigen Untergrund- und Einfassungsarbeiten erforderlich Art.-Nr. Produkt

717.610 Rasengitter-Fallschutzplatte, Farbe rotbraun, Fallhöhe 150 cm

717.600 Rasengitter-Fallschutzplatte, Farbe rotbraun, Fallhöhe 210 cm

717.620 Rasengitter-Fallschutzplatte, Farbe rotbraun, Fallhöhe 300 cm

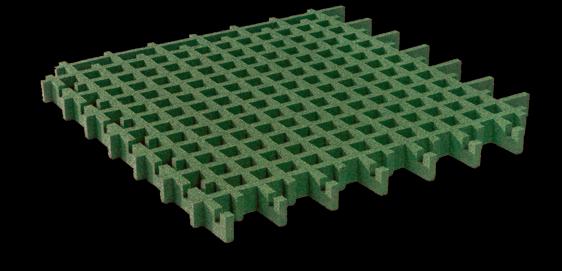

717.615 Rasengitter-Fallschutzplatte, Farbe grün, Fallhöhe 150 cm

717.605 Rasengitter-Fallschutzplatte, Farbe grün, Fallhöhe 210 cm

717.625 Rasengitter-Fallschutzplatte, Farbe grün, Fallhöhe 300 cm

× 1000 × 65 mm

× 1000 × 100 mm

Rasengitter-Fallschutzplatten Verlegehinweise

Einfache Verlegung

• Mutterboden abtragen, Substrat einbringen und höhengerecht vor Einbau verdichten

• Rasengitterplatten darauf auflegen und leicht abwalzen (kleine Rüttelplatte), Platten mit 0-8 mm Rasensubstrat (DIN 18035-4) auffüllen und abkehren

• Rasensamen aufbringen und nochmals abwalzen

• Fläche bis zum ersten Anwachsen des Rasens sperren

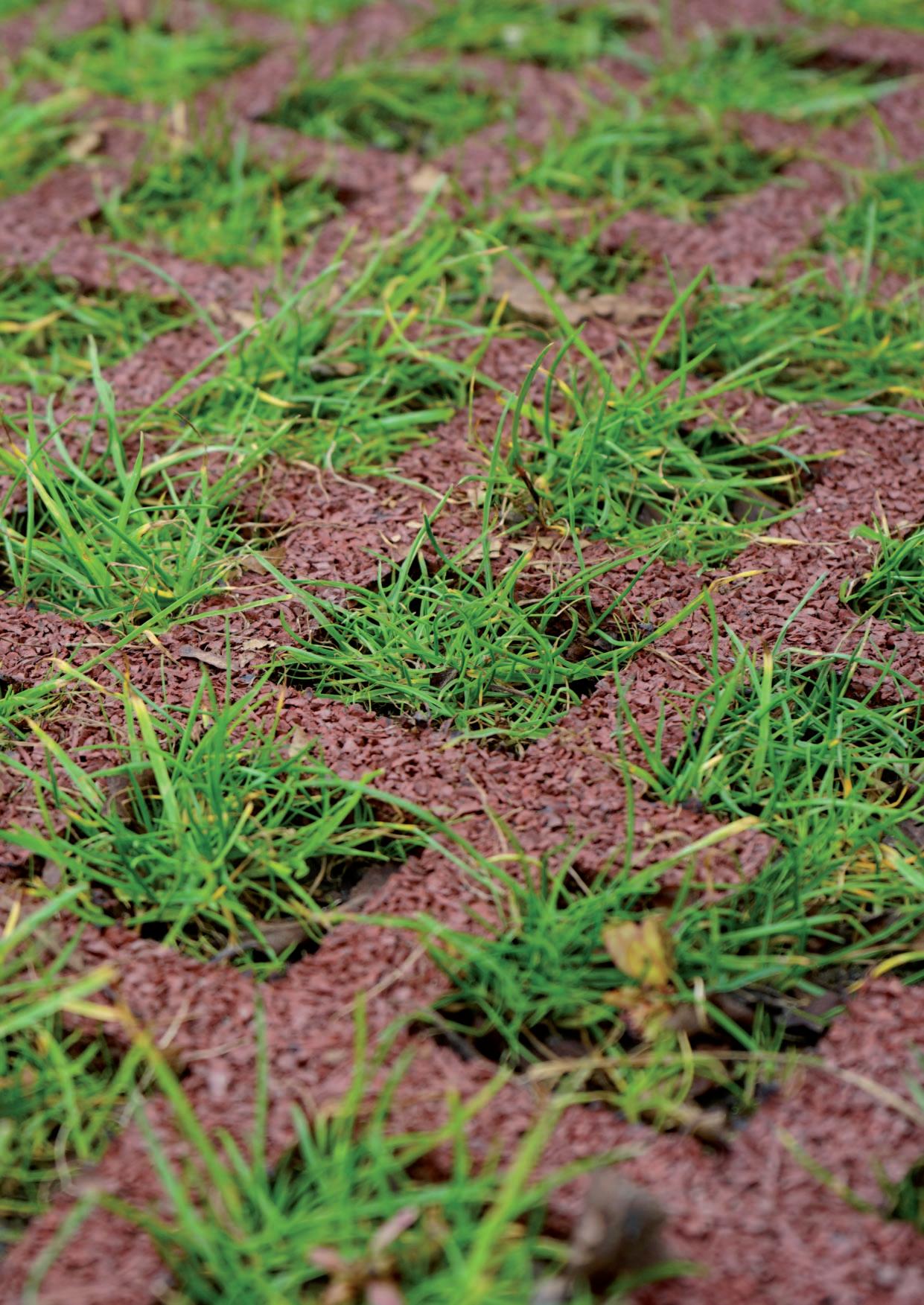

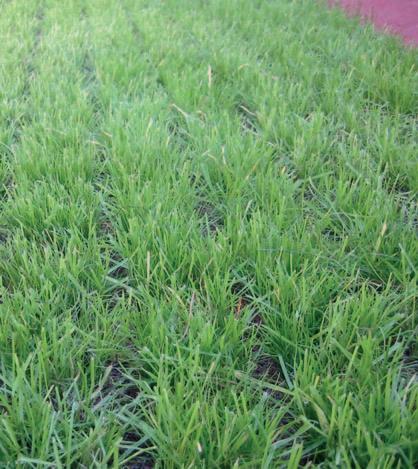

Kleine Kammern sorgen für schnelles Anwachsen des Rasens und einen optimalen Schutz der Grasnarbe. Flächen werden nachhaltig befestigt, begrünt und sind sehr leicht zu pflegen – auch Rasenmäher gleiten über die robusten Bodenplatten. Besonderes Plus: mit der Rasengitterplatte können auch Hügel schnell und einfach befestigt und begrünt werden – zum Schutz vor Abtragung.

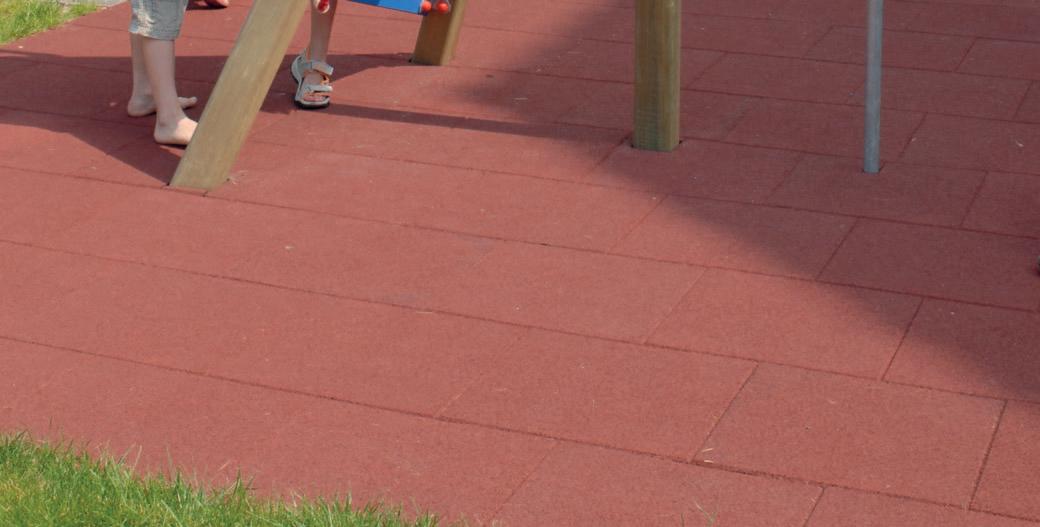

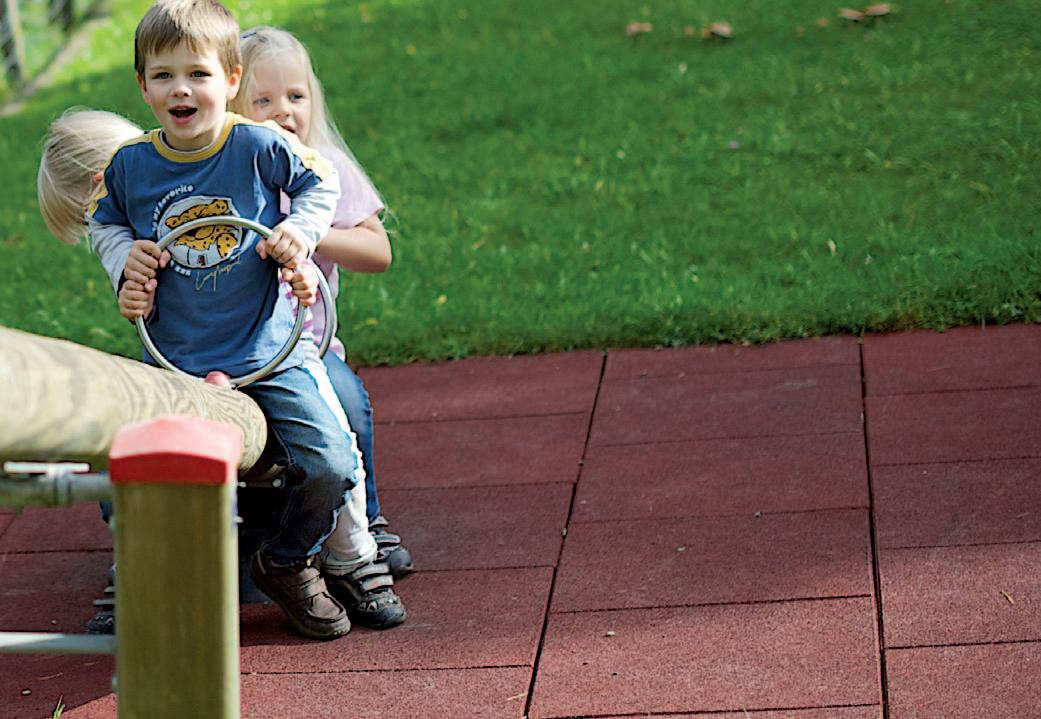

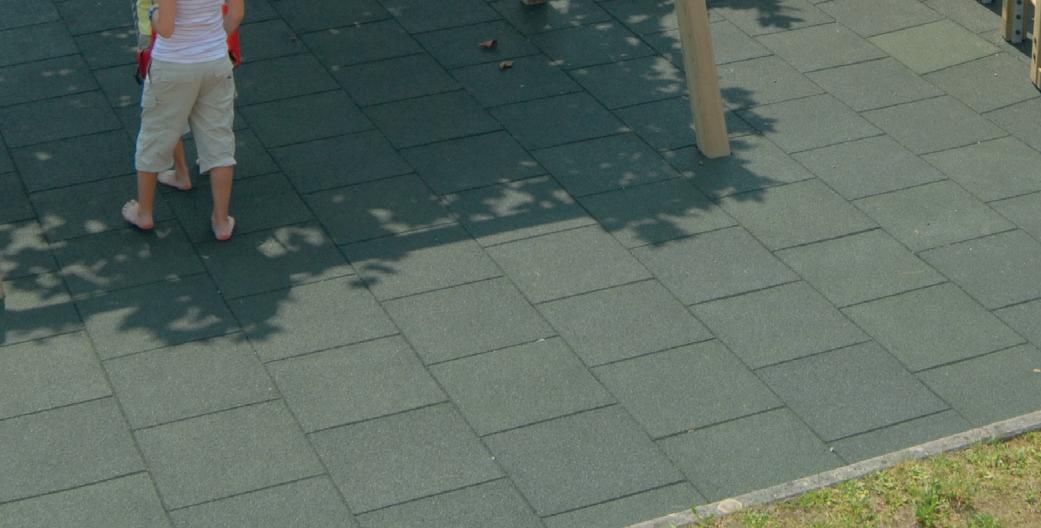

Fallschutzplatten

Der Bodenbelag zur normkonformen Sicherung unter Spielplatzgeräten überzeugt durch vielfältige Einsatzmöglichkeiten und einer einfachen Verlegung.

• wasserdurchlässig, schnell trocknend

• barrierefreie Nutzung (gut befahrbar mit Kinderwagen und Rollstuhl), rutschhemmend

• einfache Reinigung, wenig Unterhalt

• Einbau auf standfest verdichteter Tragschicht (Splittbeton, Magerbeton oder Asphalt)

• Systemstecker zur formschlüssigen Verlegung im Lieferumfang enthalten

Alle Platten sind in folgenden Farben erhältlich:

1 ab Lager verfügbar

2 Mindestbestellmenge pro Artikel:

10 m2 (ganze Platten) oder 10 Stück (halbe und abgeschrägte Platten)

3 auf Anfrage

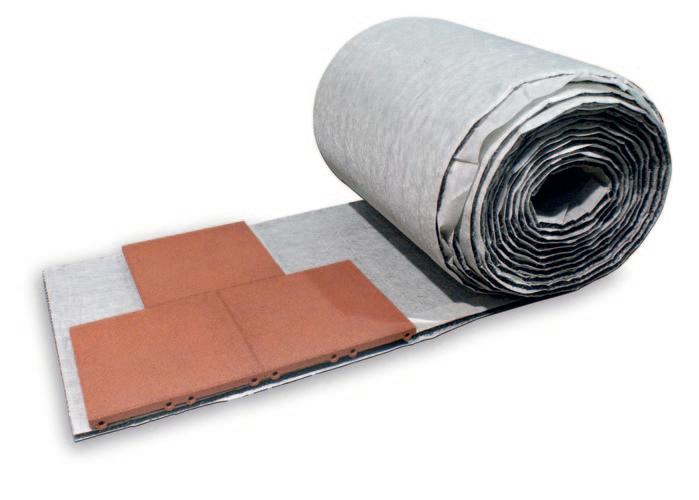

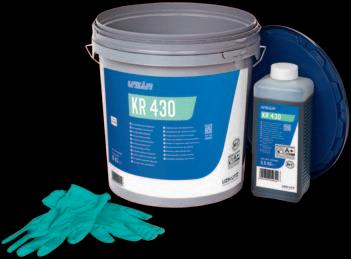

Fallschutz «Safe System» und Kleber

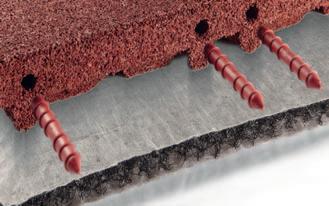

• Fallschutz «Safe System», 87 mm dick

• für eine Fallhöhe von 300 cm

• eine Kombination aus Fallschutzplatte 65 mm dick (50x50 cm gross) und stossdämpfendem Kunststoffgewirr 22 mm dick (als Bahnenware auf 100 cm breiter Rolle)
