CENTRO CULTURAL LA CRIOLLA

CENTRO CULTURAL

TALLER DE DISEÑO ARQUITECTONICO V

INDICE

ANÁLISISDE SECTOR

UBICACIÓN

Limita por el Norte con los distritos de Piura y

CLIMATOLOGIA

En Catacaos, el promedio del porcentaje del cielo cubierto con nubes varían extremadamente en el transcurso del año.

D

MAPA

DEL SECTOR

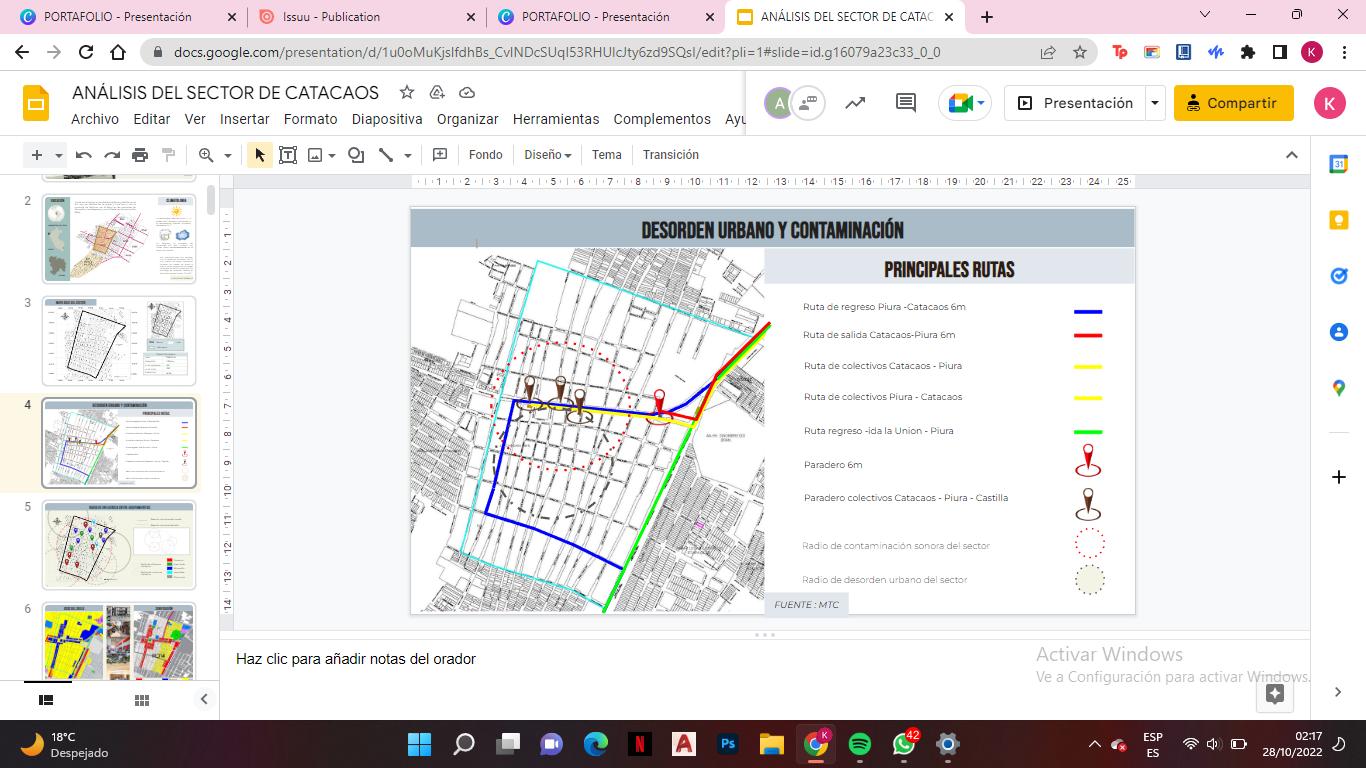

DESORDEN URBANO Y CONTAMINACIÓN

HITOS COMERCIALES

Catacaos es conocida internacionalmente por su orfebrería artesanal de joyas de oro y plata, en especial por sus primorosos trabajos en filigrana llamados dormilonas, un tipo de pendientes femeninos. También son célebres sus tejedores de sombreros de paja de toquilla

Calle

ZONAL

LA CALLE COMERCIO

Con una antigüedad de más de dos siglos, esta es la calle más famosa de Catacaos y alberga en sus más de dos cuadras a talentosos alfareros de la zona. En el lugar, también, se encuentra la Casa de la Cultura, pasó imperdible durante su recorrido.

OBSERVACIÓN

El comercio ambulatorio es el atractivo principal, más al ubicarse en una calle angosta , en fechas importantes genera desorden, contaminación y conglomeración.

CONCLUCIÓN

Se debe solucionar el desorden visual que genera el comercio sin quitarle la importancia debida a lo que se considera patrimonio cultural.

OTROS COMERCIOS

El señor chicherio

La chayo

El Wilo

El ganso azul

CONCLUCIÓN

Se verifica que en el análisis se ve una deficiencia en la parte de servicios básicos y de una inadecuada infraestructura en las viviendas alejadas, lo que contribuye a que la población no esté en capacidad de estar en confort con su vivienda atribuyendo al déficit de recursos económicos dado a presenta un índice de pobreza del 47.2%.

SERVICIOS

RECREACIONALES

RECREACIÓN PÚBLICA

OBSERVACIÓN:

Se observa que las zonas de recreación pública alcanza solo el 5%, de lo que debería establecerse.

CONCLUSIÓN:

Se necesitan más obras de recreación pública ya que no cumple la norma de espacios públicos requeridos.

P. Ciro tito andrade P. Jose Cayetano Heredia Plaza de armas ‘’Catacaos’’ Estádio Manuel O Feijó

Como se pu implementa existentes, ya q demanda. No l salud que

CONCLUSIÓN:

Se debería restaurar y agregar equipamientos de salud, ya que la demanda requerida no se establece con lo que se ofrece.

COLEGIOS

I.E. Jose Jacobo Cruz Villegas

I.E. Nuestra Señora de las Mercedes

I.E. Juan de Mori

I.E. San Juan Bautista

I.E. Maria Auxiliadora

EDUCACIONALES

CONCLUSIÓN

Como se puede apreciar es necesario implementar nuevos colegios o remodelarlos ya que existe una gran cantidad de niños o adolescentes que no van al colegio ya que no tienen la oportunidad o motivación.

COMERCIO

Aglomeración Calles estrechas Inseguridad Patologías constructivas Inadecuada accesibilidad

RESIDENCIAL

Mala ubicación Calles estrechas Trafico Aglomeraciones Patologias construtivas

USOS ESPECIALES

Inadecuada accesibilidad pública

Aglomeracion peatonal Trafico Patologias construtivas

RECREACION

Deficit de areas verdes nadecuado mantenimiento nadecuada accesibilidad pública

ÁRBOL DE PROBLEMAS

ÁRBOL DE OBJETIVOS

EVALUACIÓN DE PROPUESTAS

EQUIPAMIENTO

NECESARIO: Centro cultural

Contribuye en la organización del sector, Aporta a la actividad económica

CASOS

TERRENO A TERRENO B

Departamento: Piura

Distrito: Catacaos Dirección: Av. Cayetano Heredia Perimetro: 214.26 m Área: 2.436,46 m2

Departamento: Piura

Distrito: Catacaos

Dirección: 916 Comercio Catacaos Perimetro: 229,44 m Área: 2.534,64 m2

TERRENO C

Departamento: Piura

Distrito: Catacaos

Dirección: 504 Josefina Ramos de Cox Catacaos, Piura

Perimetro: 229,44 m

Área: 2.534,64 m2

EVALUACIÓN DEL TERRENO

ANALISIS DE VIALIDAD

La avenida principal que tenemos frente a nuestro terreno nos ayudará a tener una allegada a más personas y así será una zona más circulada

AV CAYETANO HEREDIA

CARRETERA PIURA SECHURA ANALISIS

INMEDIATO

ANÁLISIS DE CASOS

ANÁLISIS FORMAL

CENTRO CULTURAL GABRIELA MISTRAL (Chile)

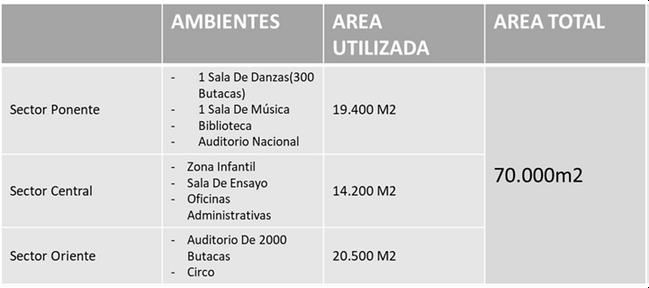

Se presentan tres volúmenes que contienen las principales áreas del edificio: biblioteca, recintos de espectáculos, salas de música y de ensayos, un auditorio para 2000 personas

El edificio tiene como objetivo acercar la cultura al pueblo. Reparar y valorar la memoria nacional forman parte de la refundación del centro, un hito histórico de Santiago.

El Centro Cultural Gabriela Mistral (ex Edificio Diego Portales) es un complejo urbano ubicado en Santiago de Chile

Fue diseñado por los arquitectos Juan Echenique y Miguel Lawner.

Se aprecia cada zona, dándole un orden y jerarquía a la composición, además se generan espacios de ingreso entre ellos para relacionarse con el contexto y una cubierta que une y genera sombra en el proyecto, sin embargo la forma del contexto no sería adecuada en nuestro terreno por que es regular pero las relaciones que tiene si se podrían aplicar.

CONTEXTO

El edificio varios equipamientos a su alrededor lo que demuestra un propótienesito para atraer a la población y acercarla a la parte cultural e identidad de la ciudad, brindando espacios que faciliten la interacción con la sociedad tanto en la historia, educación, comercial y recreación.

ANÁLISIS CONSTRUCTIVO

Cubierta de madera: ofrece resistencia, renovable y reciclable, aislante, se colocan cimentaciones menores para el costo, en la propuesta seria de caña de guayaquil o de algarrobo

Paneles de vidrio: ofrece mayor iluminación y transparencia hacia los ambientes para mayor interés del usuario afuera del edificio.

Revestimiento de screenpanel:producto de una sola piel que permite revestir fachadas. Se puede instalar en forma vertical u horizontal y para el control solar.

ANÁLISIS ESTRUCTURAL

Utiliza un sistema constructivo aporticado de metal con placas de concreto sobre todo las que soportan la cubierta que unifica los tres volúmenes.

El caso presenta una estructura que genera una malla, generando orden en los ambientes presentes, además se usan pilares de hormigón para el diseño y soporte de los interiores y exteriores del edificio que pueden dar una imagen elegante y realzar la parte histórica.

ZONIFICACION

El caso presenta un registro de espacios de acuerdo a su función, tanto artística como cultural, además de separar el auditorio y que no presente otro ambiente arriba de este para no generar ruidos y no afectar la estructura.

USUARIO

Se presentaron 304 actividades que reunieron hasta 34160 usuarios que engloban escuelas de verano e invierno, talleres de lectura dirigidos a un público general y familiar. Lo cual beneficia de manera positiva al propósito principal del edificio.

Dado al análisis de las estadísticas del usuario, se puede verificar que ambientes se pueden implementar para incrementar el turismo en la propuesta como en este caso los talleres, bibliotecas, auditorio, entre otros.

Planta Prime

Circulación Comercio Servicios

Escalera Pasillo Salas de Talleres Auditorio Cafetin

S.S.H.H. Deposito

ANÁLISIS FORMAL

Jerarquia

Se encuentra jerarquía en esta composición volumétrica a través del volumen que está sustraído bajo la estructura

Tipo de organización

En el referente se observa un tipo de organización de carácter central, ya que posee un centro que es la plaza de exhibiciones y a través de este espacio surgen los dos volúmenes lo cual generan una sensación que envuelve dicho centro

MATERIALIDAD

CUALIDADES

El proyecto se abre hacia la calle y hacia la plaza colindante forzando la idea de un lugar público

Los espacios con mosquitera pueden proporcionar un confort pasivo de refrigeración mediante la ventilación en climas cálidos y pueden evitar problemas de insectos

Quiere integrar la idea de la cultura a través de los espacios

Centro Cultural OSCAR GONZALEZ MOIX (Lima)

ZONIFICACION

AUTORES:

Oscar Gonzalez Moix(Argentina)

FICHA TÉCNICA: Área: 450 m²

Año: 2016

OTROS DATOS:

El proyecto nace como la iniciativa municipal de difundir la cultura en distintos puntos del distrito, se pone en marcha una estrategia para salvaguardar algunos terrenos abandonados colindantes a parques públicos, con el fin de revertir el abandono y la inseguridad que se había enquistado en el vecindario.

La modulación del edificio se torna en divisiones que acuden a la diferencia de actividades que lo abarca, además se presentan dos tipos de circulaciones tanto privado como pública lo que genera orden entre usuarios con los ambientes.

ANÁLISIS FORMAL

Tipo de Jorganización erarquia

Se encuentra jerarquía a través del volumen principal, que se marca con una incisión definiendo el recinto del terreno.

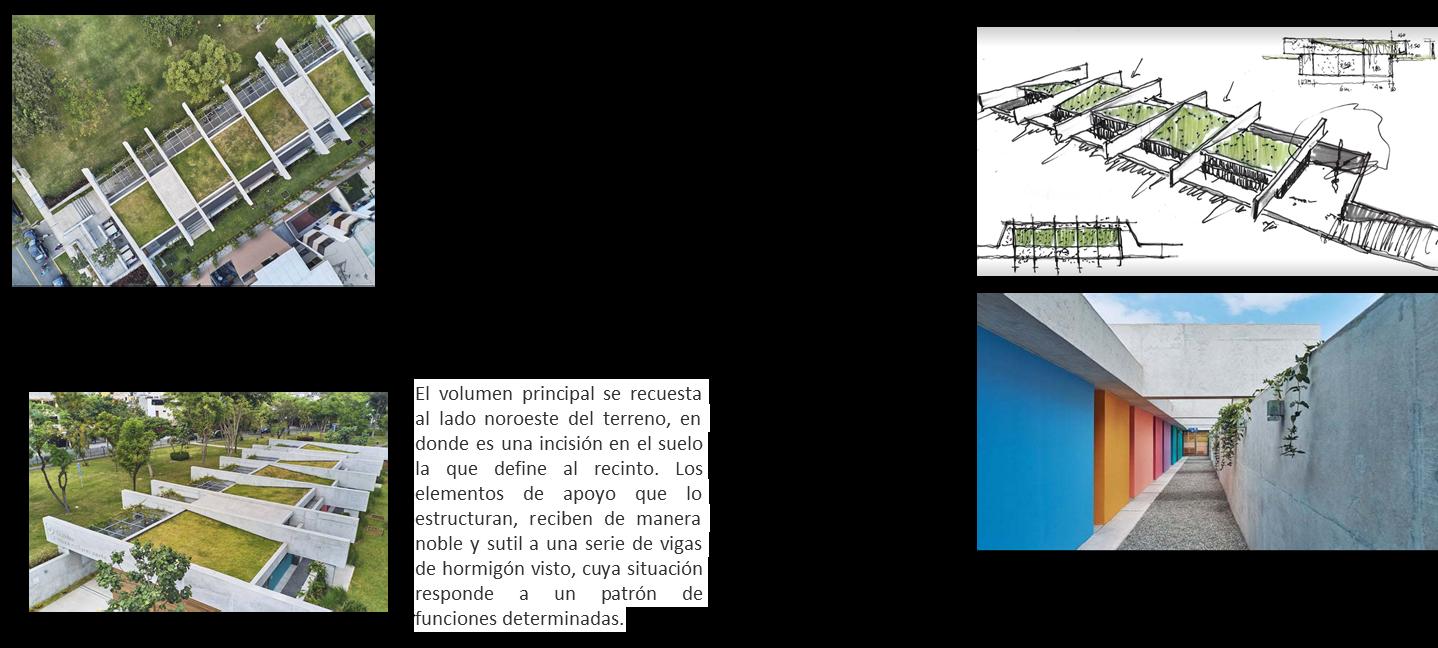

El volumen principal se recuesta al lado noroeste del terreno, en donde es una incisión en el suelo la que define al recinto. Los elementos de apoyo que lo estructuran, reciben de manera noble y sutil a una serie de vigas de hormigón visto, cuya situación responde a un patrón de funciones determinadas.

Interrelaciones

Existen elementos que se tocan a través de su estructura, entre los volúmenes.

MATERIALIDAD

Sustracción de elementos del mismo tamaño lo cual nos permite aligerar la techada de la construcción.

Responde a la identidad y la cultura y su expresión en cualidades atemporales. Sin descuidar el entorno y los fundamentos disciplinares de la arquitectura, planteamos una imagen con una fuerte presencia tectónica, la que se funde silenciosamente entre la vegetación existente y encuentra en el hacer su fundamento y poética.

PROYECTO

Usuario artesanal 608

Usuario turistico 780

DEFINICIÓN DEL USUARIO

Se estima que el 33% de la población artesana catequense no cuenta con un local propio para su trabajo .

Total de población artesanal 1491

Artesanos estimados sin local 492 propio

USUARIO ESTIMADO : 1388

Nuestro proyecto va dirigido para la población artesanal y turística del poblado. Según estadísticas se prioriza aquellos artesanos informales ,que hagan uso del espacio para desarrollar su trabajo. Enfocados en la parte turística se considera el turismo externo y el local , como estudiantes y población general

El poblado recibe 30 000 visitantes al año aproximadamente de los cuales el 27.5 % , llega plenamente a realizar turismo.

Poblado visitante al año 8 250

Poblado no artesanal 38 829

Población estudiantil 2 349

Para considerar al usuario se han considerado criterios de exclusión , lo que resulta en un muestreo del total.

IDEARECTORA

CENTRO CULTURAL

CULTURA TALLAN

ELEMENTOS CULTURALES

La historia cataquense se remonta a los antiguos pobladores de la cultura Tallan. Estos se extendieron a lo largo del territorio que actualmente es el departamento de piura.

La curva predominara tanto en planta como en elevación

La curva es la forma predominante en las artesanias cataquenses. Las apreciamos en todas sus expresiones artisticas

CRIOLLA

La curva es propia de la teccnica usada en la cultura Tallan.

Hacemos uso de la curva tanto en nuestro diseño en planta como de perfil ,dado que es una técnica infalible en la cultura tallan cultura cataquense.

Se genero volúmenes circulares que intercepten ente si , inspirados en la forma de otra artesanía significativa de la zona : El sombrero de paja"

Nuestra línea fuerza estará dirigida al sur de nuestro terreno , disfrutando de una vista directa a la plaza de armas de la ciudad.

Procediendo al destajamiento de los volúmenes, se generan desniveles inspirados en la forma del sombrero de paja.
