PROYECTO SALACAT_MUNICIPALIDAD

HANAQA SUMAQ

ANÁLISIS URBANO Y PROYECTO

01 02 03 04

URBANO SALACATPROYECTO DE MUNICIPALIDAD

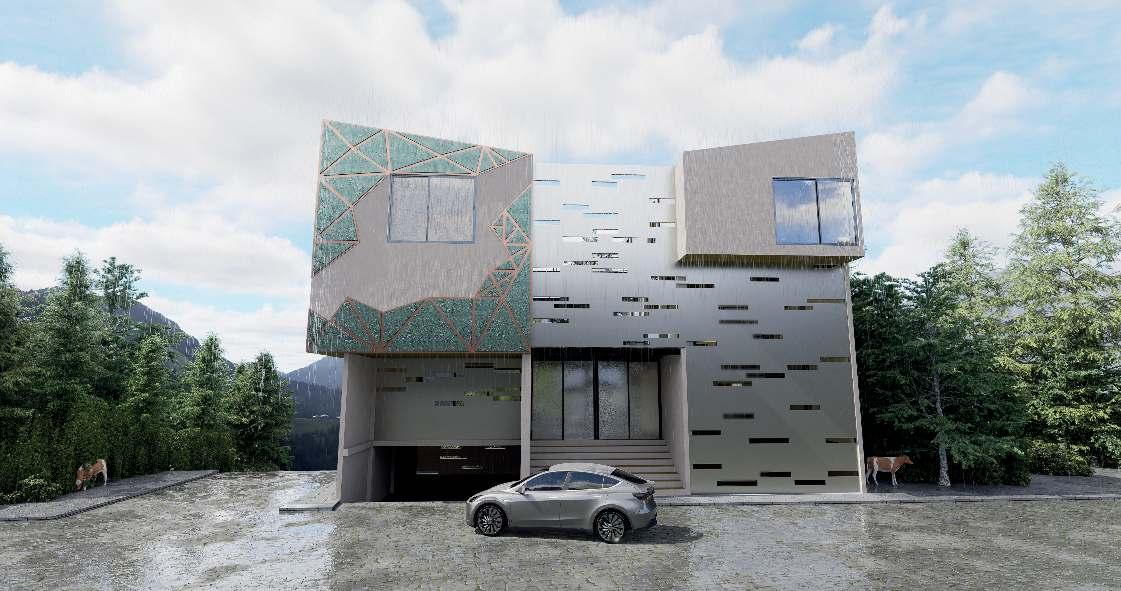

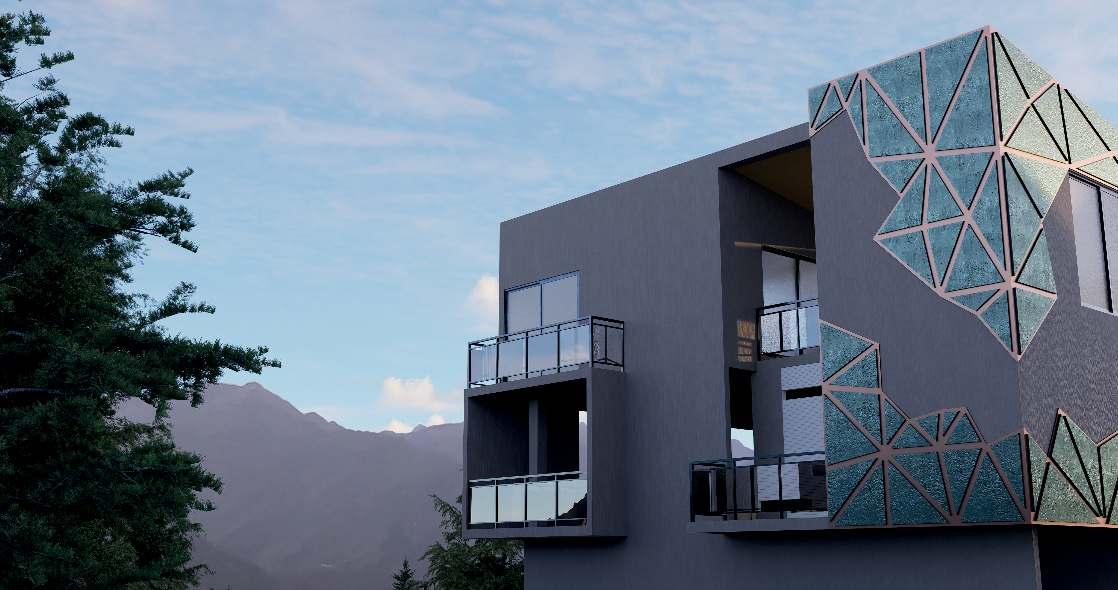

RENDERS

AMÁLISIS

PLANIMETRÍA

01

EQUIPO DE TRABAJO

JAVIER SÁNCHEZ KIARA SENCE

1

EDAD CICLO ACTUAL PROYECTOS CONTACTO 19 años Ciclo VI Treebo / Colery Blo 935 169 345 EDAD CICLO ACTUAL PROYECTOS CONTACTO 19 años Ciclo VI Treebo / Colery Blo 991 125 547

02

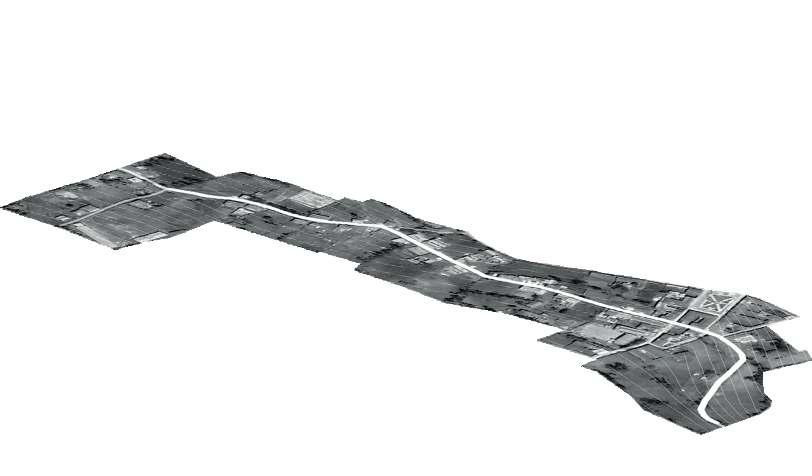

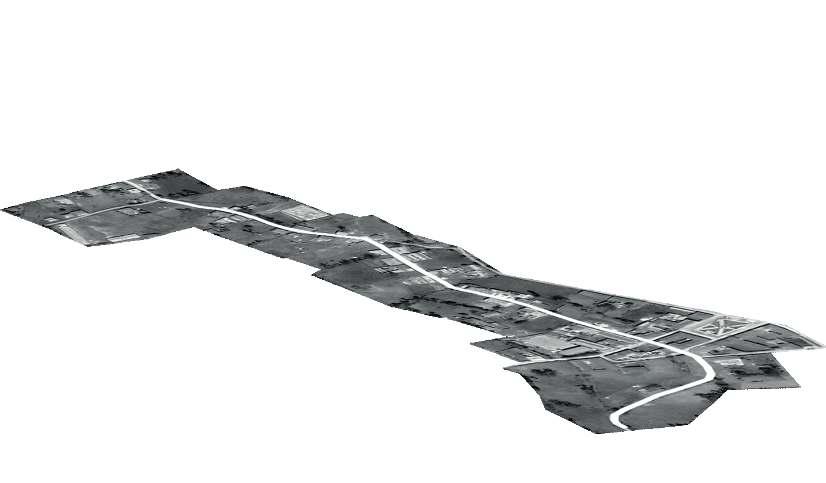

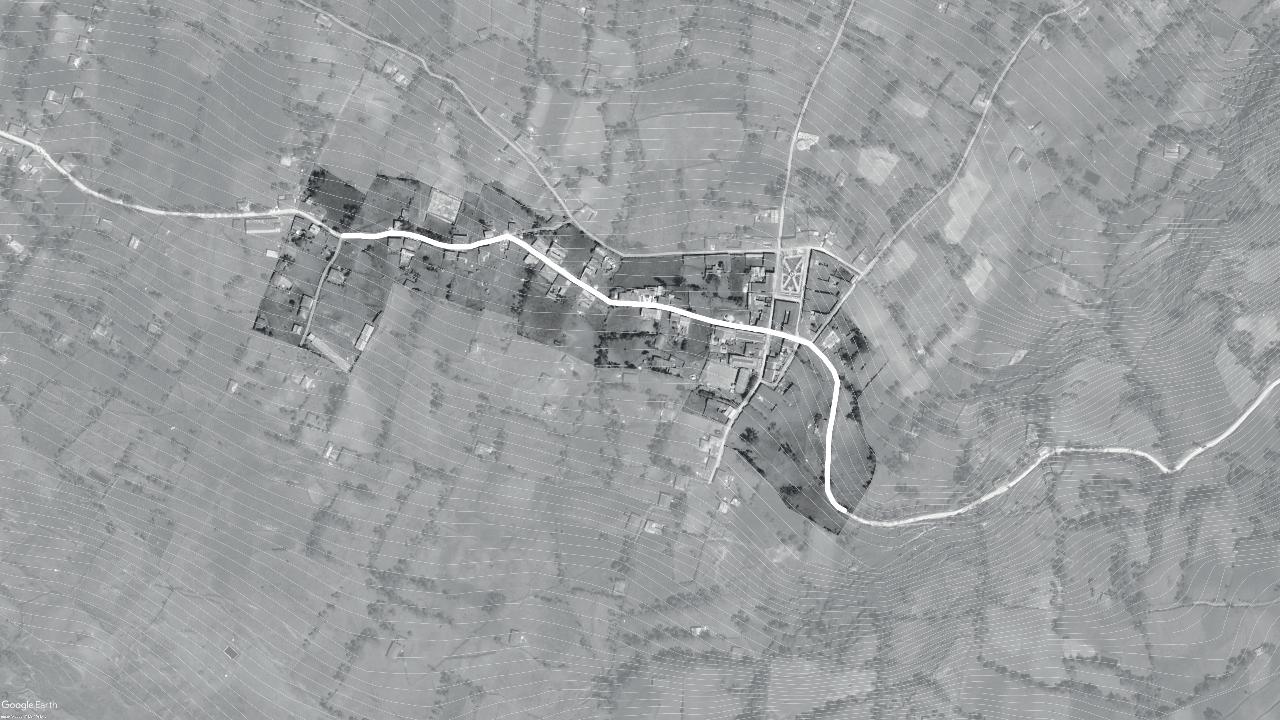

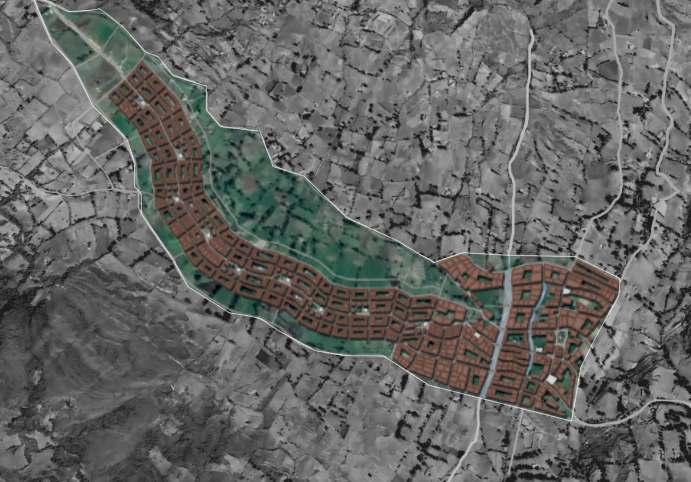

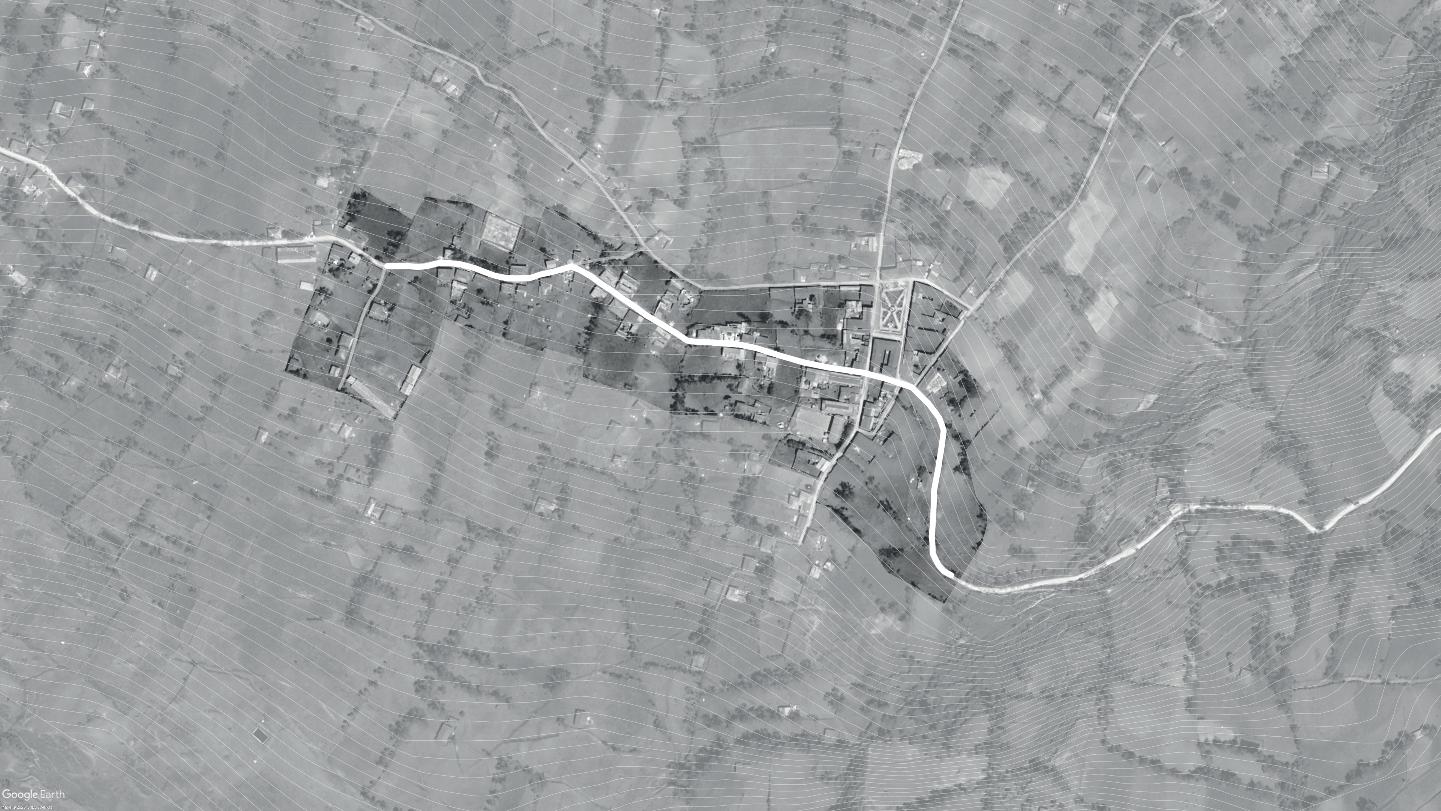

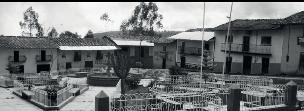

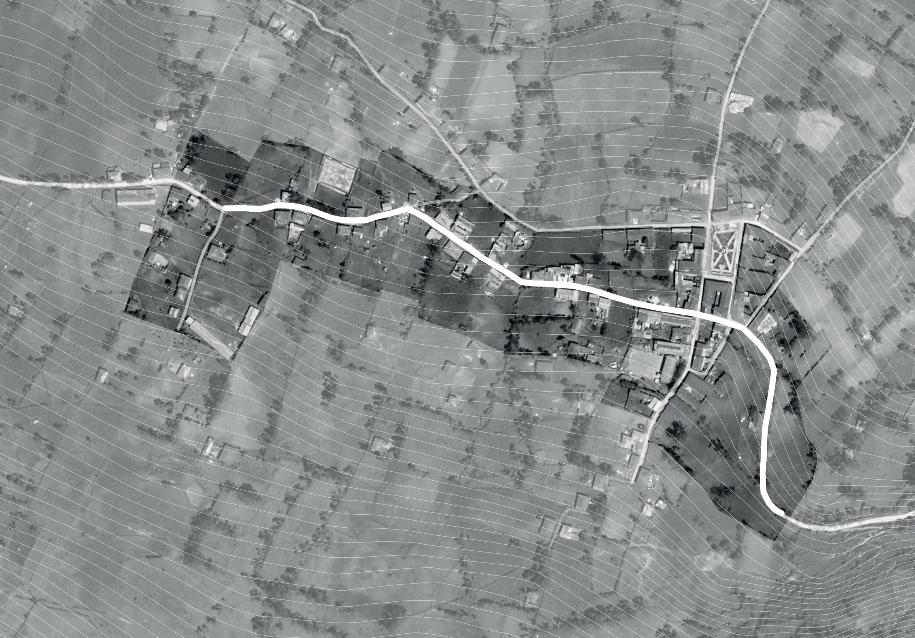

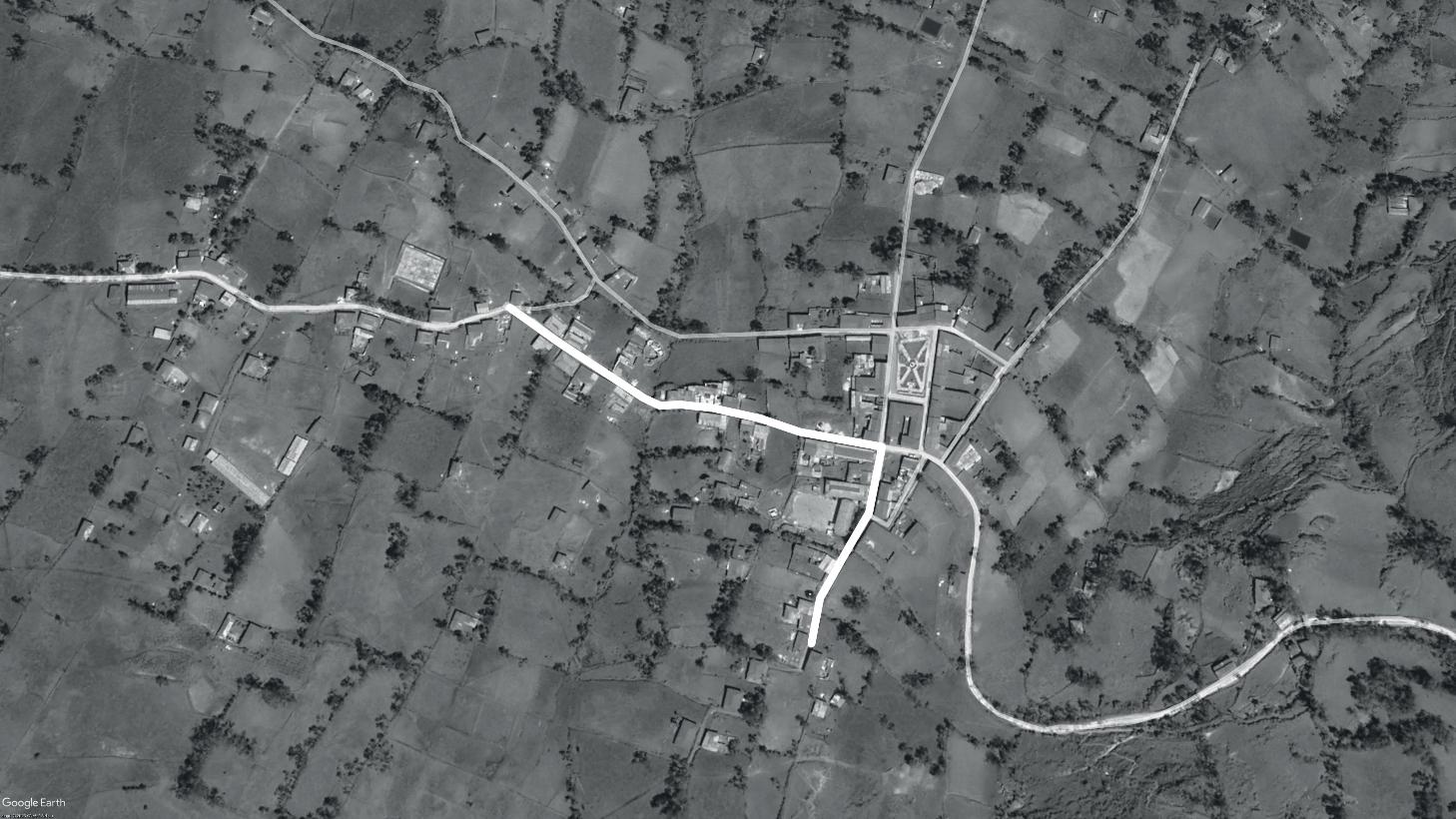

ANÁLISIS URBANO DE SALACAT

18

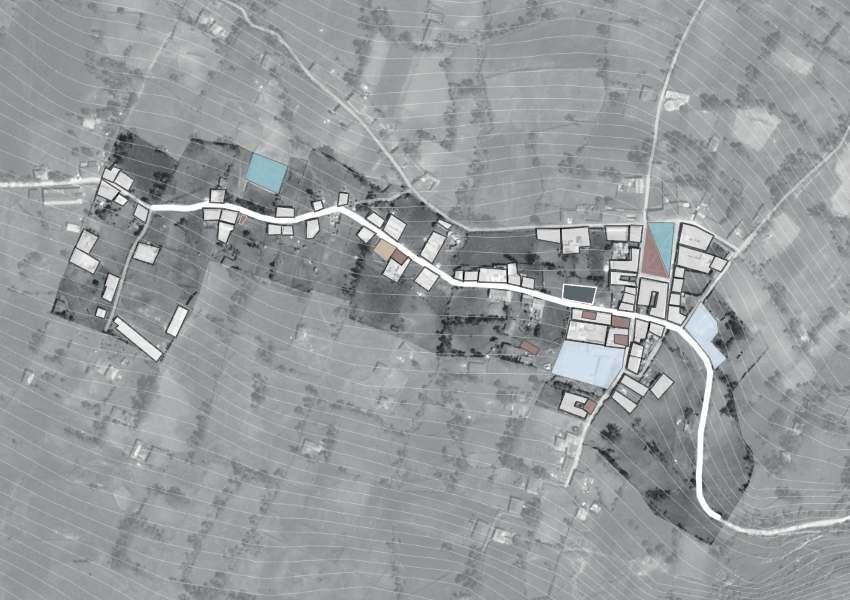

B I C

C I Ó N

U

A

E Q U I P A M I E N T O

Los datos generados base del día miércoles, que sería un día donde se sitúa un mercado ambulante en la plaza aumentado así el porcentaje de bullicio

21

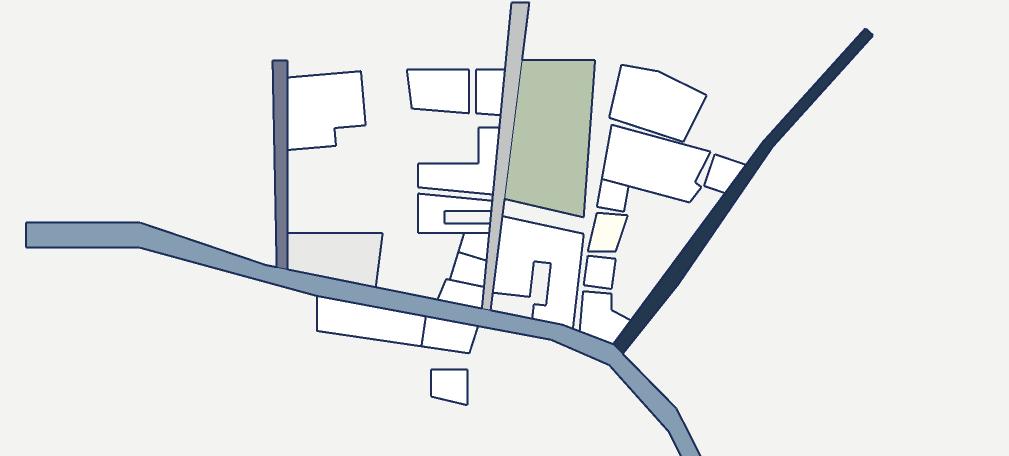

22 V I A L I D A D

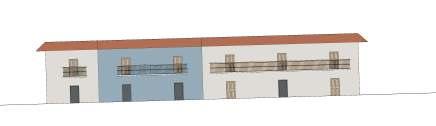

24 P E R F I L U R B A N O

C O N T A M I N A C I Ó N 25

26 T E R R E N O M U N I C I P A L I D A D

U S U A R I O 27

28

A S T E

M

R P L A N

PROYECTO MUNICIPALIDAD 03

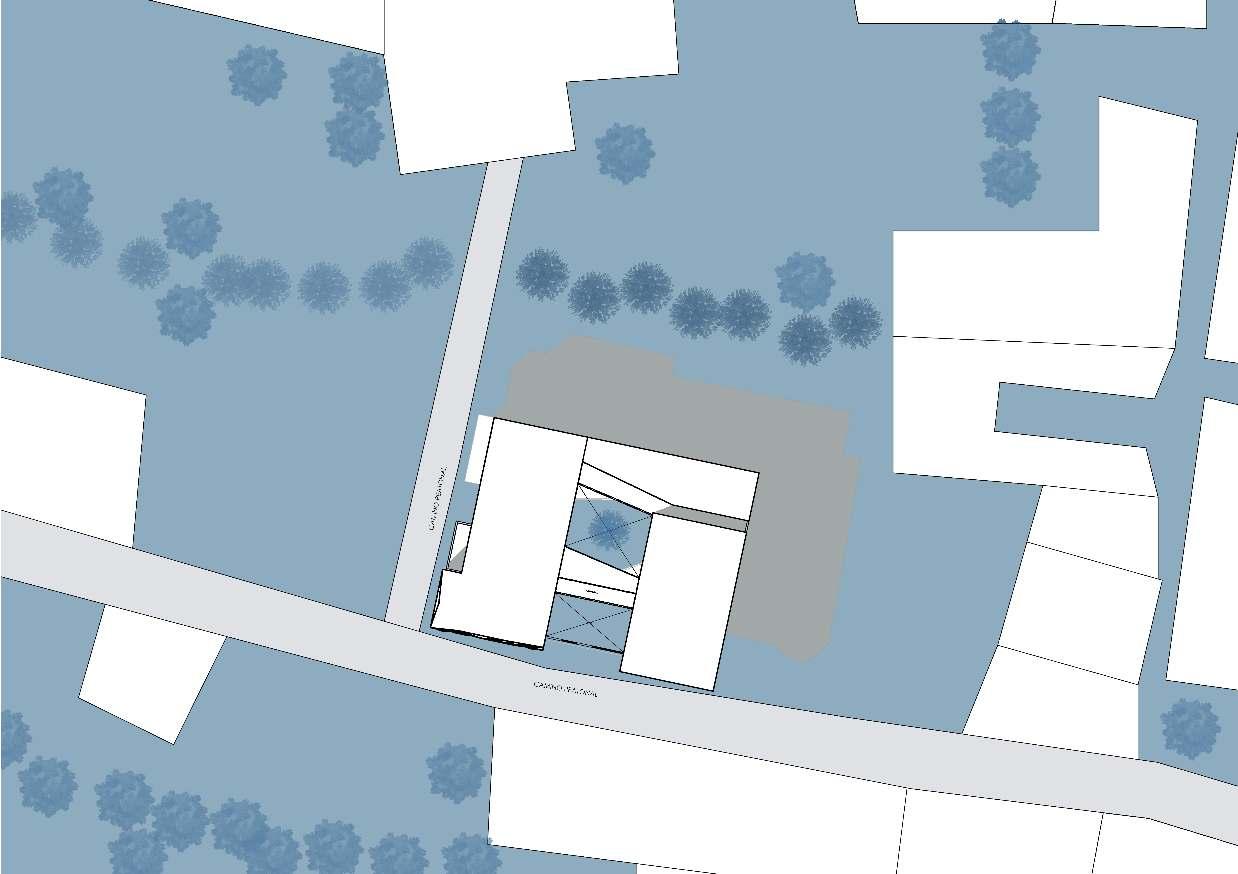

29 VÍAS/ACCESOS 1 PREEXISTENCIAS 2 VIENTOS/SOL 4 CONECTIVIDAD 3 Vegetación Terreno Acceso principal 17 14 Comercio e m p l a z a m i e n t o

EXTRUIR 1

Se expande nuestro terreno a una altura adecuada

SUSTRAER 2

Quitamos un volumen por el centro para poder aprovechar el asoleamiento y viento a favor de los ambientes del centro

SUSTRAER Y CREAR 3

De acuerdo a la zoniﬁcación de los espacios comunes, estos se extraen para que puedan tener una conexión con el exterior

JERARQUIZAR 4

Expandimos hacia la calle, creando espacio jerárquicos para nuestros ambientes más importantes

LEVANTAR 5

Quitamos un volumen por el centro para poder aprovechar el asoleamiento y viento a favor de los ambientes del centro

LEVANTAR 6

De acuerdo a la zoniﬁcación de los espacios comunes, estos se extraen para que puedan tener una conexión con el exterior

30

vf vt

vista

vf vf vf vf vf vt vf vt p r o c e s o v o l u m é t r i c o

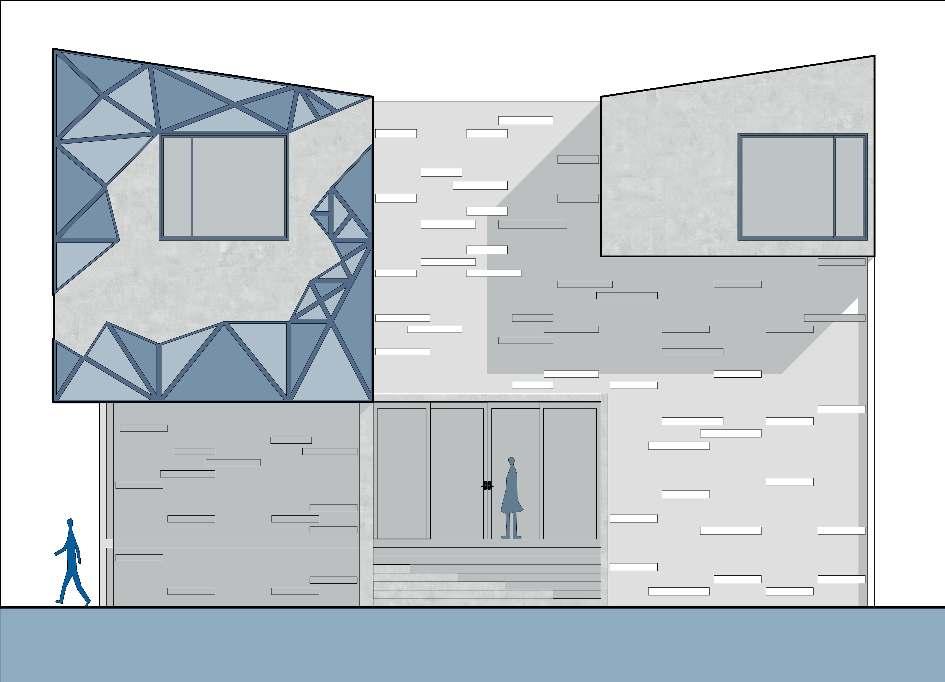

vista frontal

trasera

SALA DE REGIDORES

Ambientes

CAFETÍN

Sala de reuniones

CUARTO DE MÁQUINA

31

PÚBLICO PRIVADO B)

z o n i f i c a c i ó n Relación

A)

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11)

Estacionamiento Servicios higiénicos Cafetín Mesas de parte Zonas comunes Administración

Atención al ciudadano

Oﬁcina del alcalde Gerencia

C)

Sala de regidores SERVICIOS

SEMISÓTANO

. Circulación directa por puentes entre oﬁcinas

. Circulación vertical de escaleras

. Circulación por plataformas

. Circulación por puentes

. Circulación vertical de escaleras

. Circulación horizontal entre las oﬁcinas internas

. Circulación vertical de escaleras

. Circulación horizontal en el estacionamiento

. Circulación vertical de escaleras

32 c i r c u l a c i ó n

1° NIVEL 2° NIVEL 3° NIVEL

JORNADA ORDINARIA

Exclusivo para uso pedagógico, los espacios sirven para el funcionamiento de los ambientes de aprendizaje.

Ejm: Los salones de teoría que se encuentran cerradas pero tienen buena espacialidad.

GERENCIA

2° NIVEL

ATENCIÓN AL CIUDADANO

JORNADA ORDINARIAFLEXIBLE

Estos ambientes permiten el uso al público y a los docentes sin afectar a ninguno.

Ejm: Los patios y teatro.

1° NIVEL

3° NIVEL SEMISÓTANO

CAFETÍN

MESA DE PARTES

JORNADA EXTEMPORANEA

Funcionamiento de los otros ambientes para la comunidad, restringuiendo los salones de teorías.

Ejm: Cafetín

ESTACIONAMIENTO

33 t

e m p o r a l i d a d d e u s o s

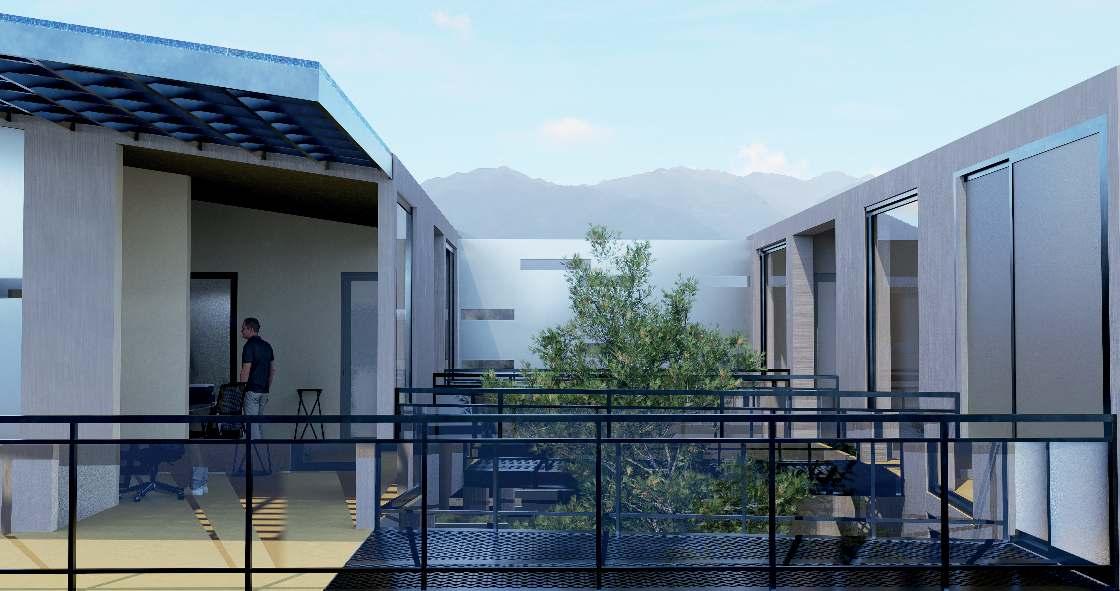

FLEXIBILIDAD ESPACIAL | OFICINAS Y PATIO CENTRAL

Pensando en la flexibilidad de los usuarios, decidimos crear todas las oﬁcinas entorno al área común central en donde los usuarios se pueden relajar y descansar. Además cuenta con muchas mamparas para dar ilusión de ambientes más amplios.

FLEXIBILIDAD DE TALLERES

Un pequeño espacio abierto entre el taller de cerámica y escultura, lo cual permite actividades conjuntas.

TERCER NIVEL PRIMER NIVEL

LEYENDA:

. Oﬁcinas

. Área común

LEYENDA:

. Cafetín

. Mesa de partes

34 f u n c i o n a l i d a d

ORIENTACIÓN

ESTE-OESTE

Ya que nuestra proyecto solo cuenta con 3 visuales y solo tiene iluminación directa a una quisimos que tenga una sustración al medio y aspi aprovechar el sol.

ÁREAS VERDES

VIENTOS

RENOVACIÓN DE AIRE

FACHADAS DE VIDRIO

Quisimos que la fachada interna de la municipalidad sea de vidrio para aprovechar la luz natural que llega ahí.

Estos tienen material con baja resistencia térmica.

PREDOMINANTES

Con intención que todo el proyecto tenga una adecuada ventilación sustraemos la parte del medio de nuestro volúmen.

Hay un intercambio continuo de aire en los costados de la vista interna.

35 a s o l e a m i e n t o y v i e n t o

CUBIERTAS

Ya que estamos en zona de lluvias las cubiertas son inclinadas especialmente para estas.

MATERIALES DE LA ZONA

Se utilizan materiales del lugar para que no haya tanta contaminación.

FOCOS LED

Focos con bajo consumo

EQUIPOS SANITARIOS

Estas serían baterías de sanitarios de bajo consumo.

36 s o s t e n i b i l i d a d

PLANIMETRÍA 04

37

Ambientes 1) 2) 3) 4) 5)

Estacionamiento Depósito Cuarto de limpieza Cuarto de máquinas Grupo electrógeno

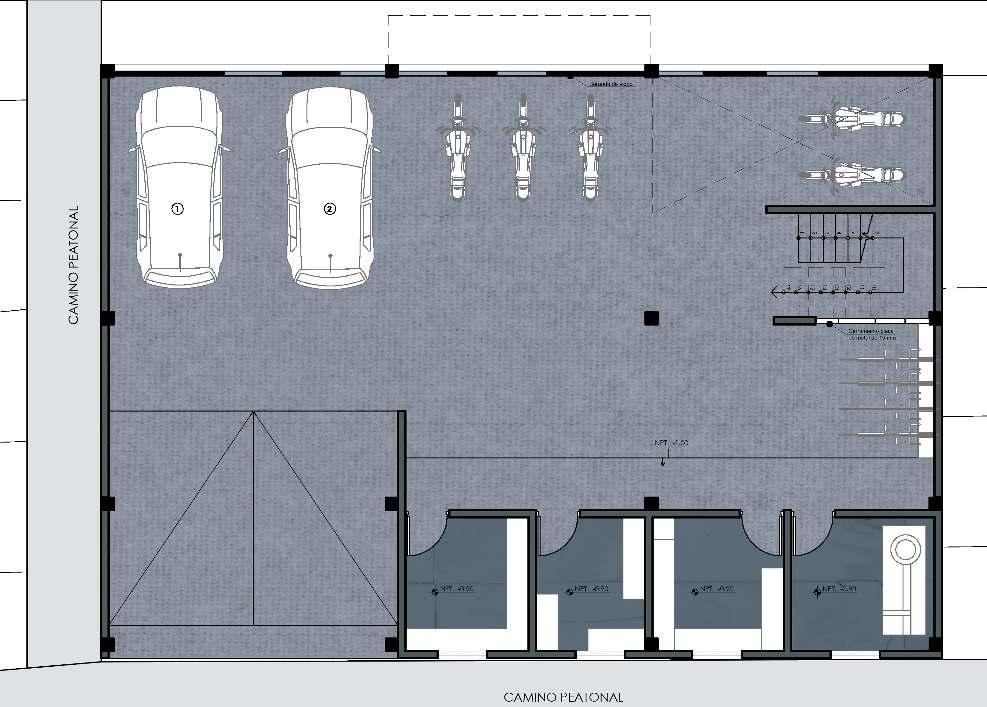

38 1 2 3 4 5 S E M I S Ó T A N O

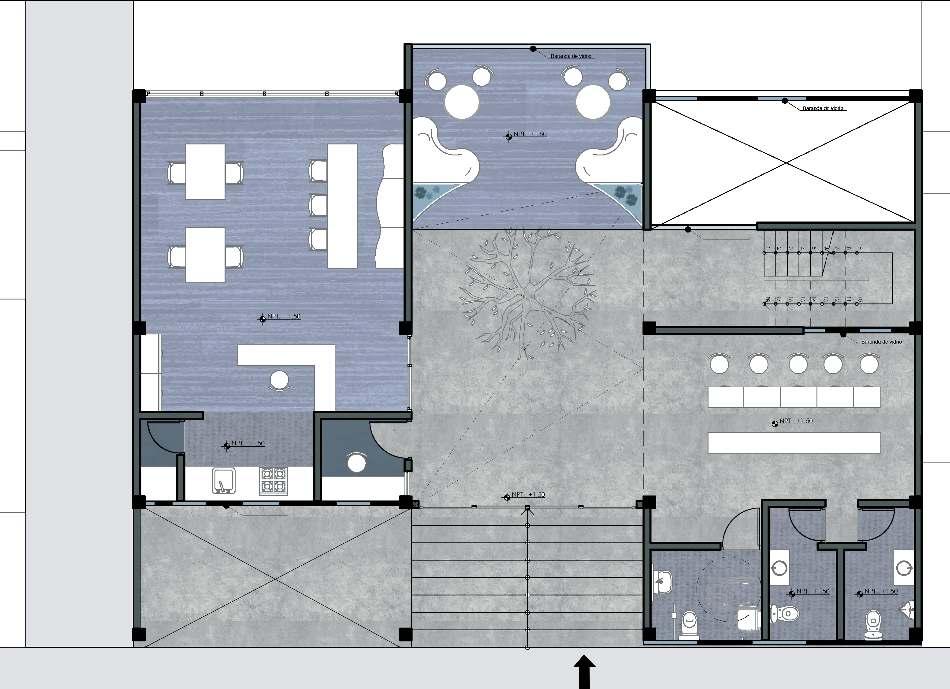

39 P R I M E R N I V E L Ambientes 6) 7) 8) 9) 10) 11) Sanitarios Mesa de partes Área común Caseta de vigilancia Cafetín Cocina 7 8 9 10 6 11 6 6

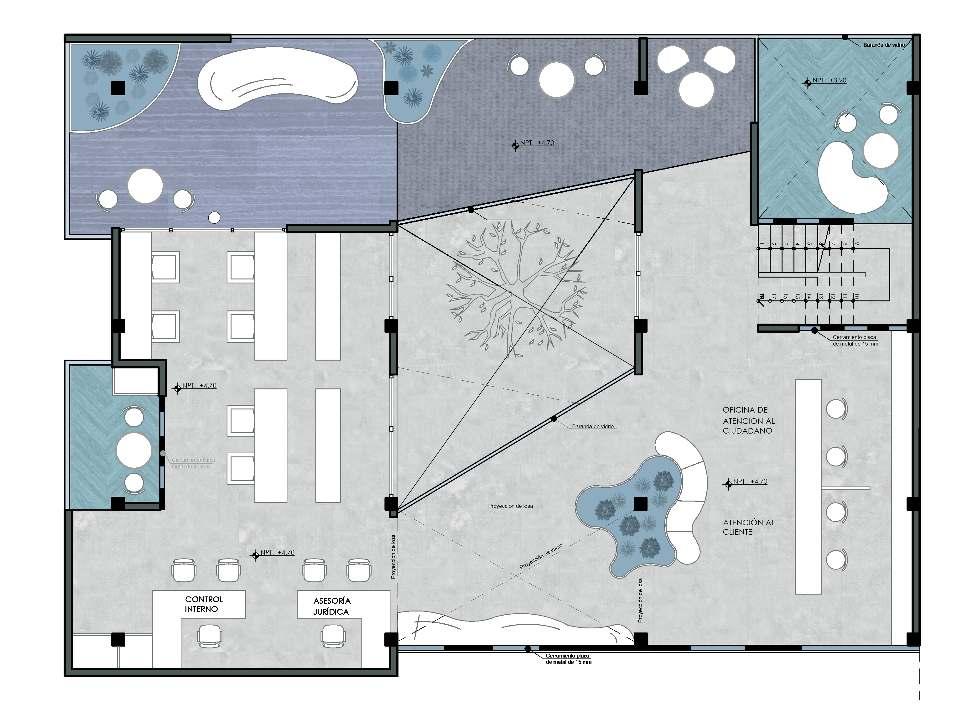

40 S E G U N D O N I V E L Ambientes 12) 13) 14) 15) 16) Oﬁcina de atención Área común Área común Oﬁcinas abiertas Administración general 15 12 13 14 16

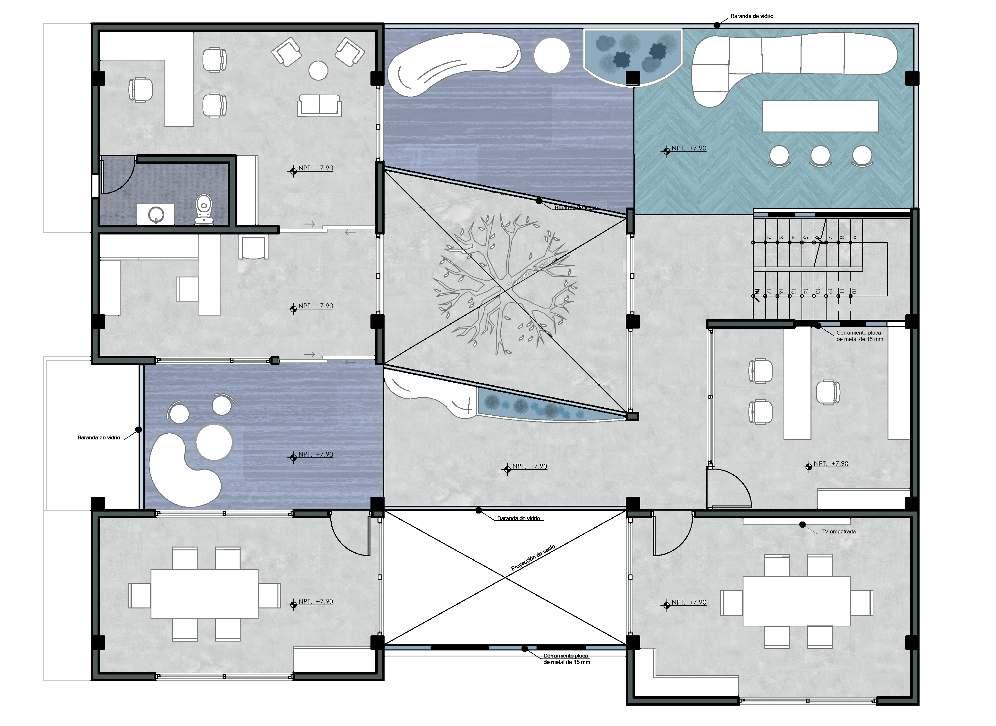

41 T E R C E R N I V E L Ambientes Sala de regidores Gerencia Área común Oﬁcina del alcalde Secretaría del alcalde Sala de reuniones 17 18 19 21 20 19 22

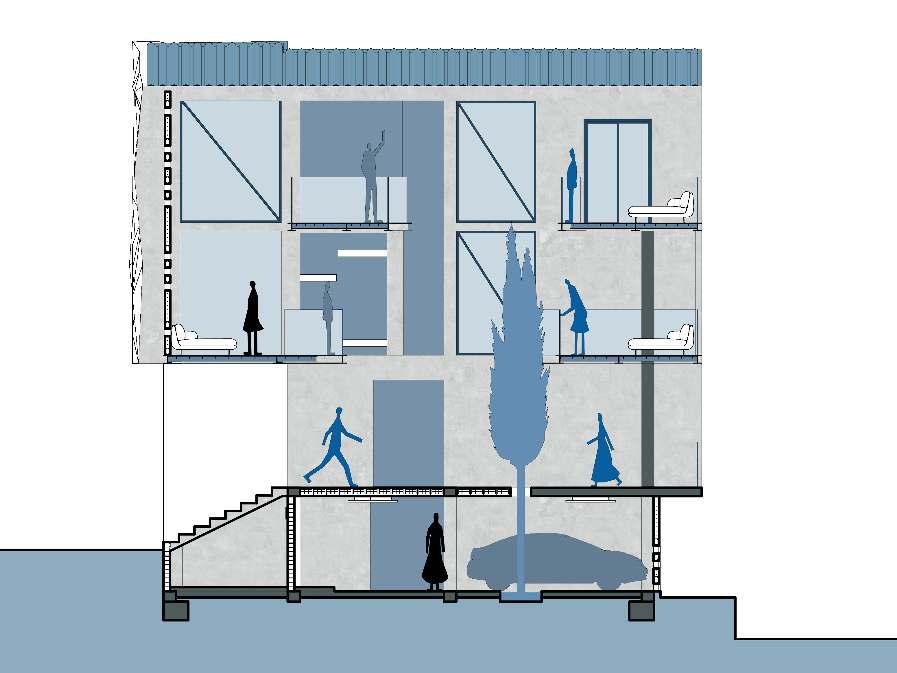

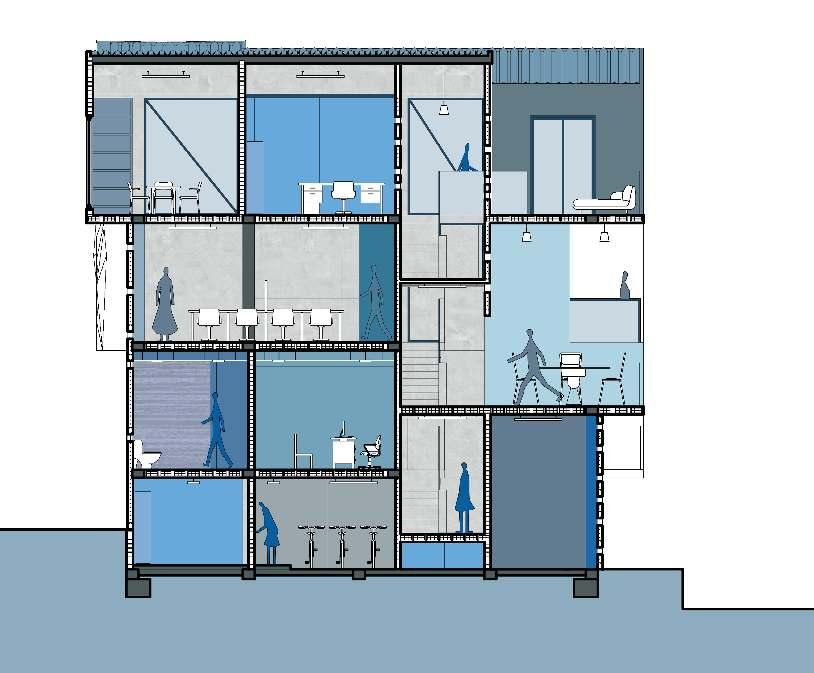

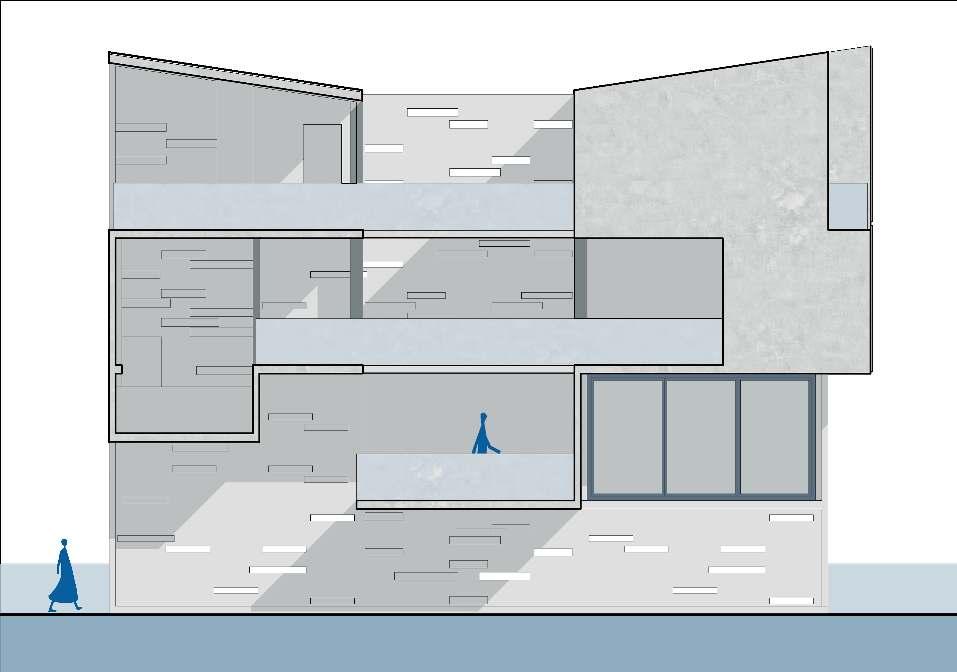

42 C O R T E S Ambientes 1) 2) 3) 4) 5) 6) 7) 8) Zona común frontal Zona común trasera Entrada peatonal Cafetín Patio/zona común Depósito Estacionamiento Estacionamiento 1 2 3 4 5 6 7 8

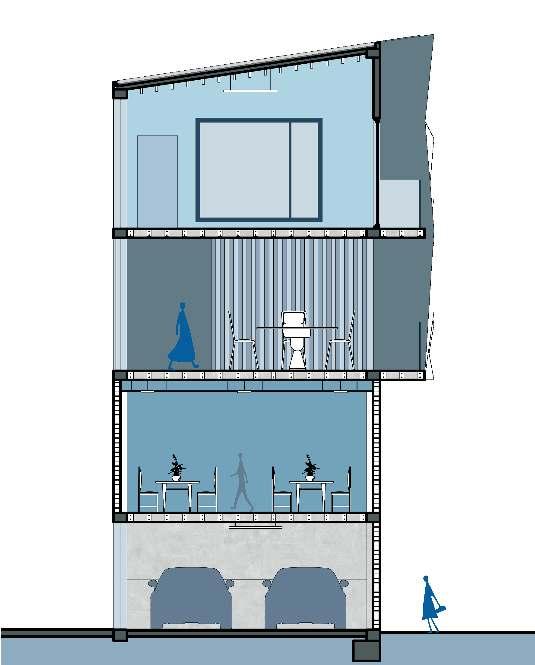

43 C O R T E S Ambientes 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) Zona común frontal Zona común trasera Entrada peatonal Cafetín Patio/zona común Depósito Estacionamiento Estacionamiento Depósito Estacionamiento Estacionamiento 1 2 3 4 5 6 7 8 9 10 11
