WO-0003-DK-03
Talurit (Fast)
Wire Strap-up (Ø3 mm)
Wirelås
Plastkarabinhage
Vandret Wire (Ø3 mm)
SafeClips
Wirestrammer
Vægbefæstelse (Krog e. lign.)
Wirelås
Ophængstyper
M N O R S T

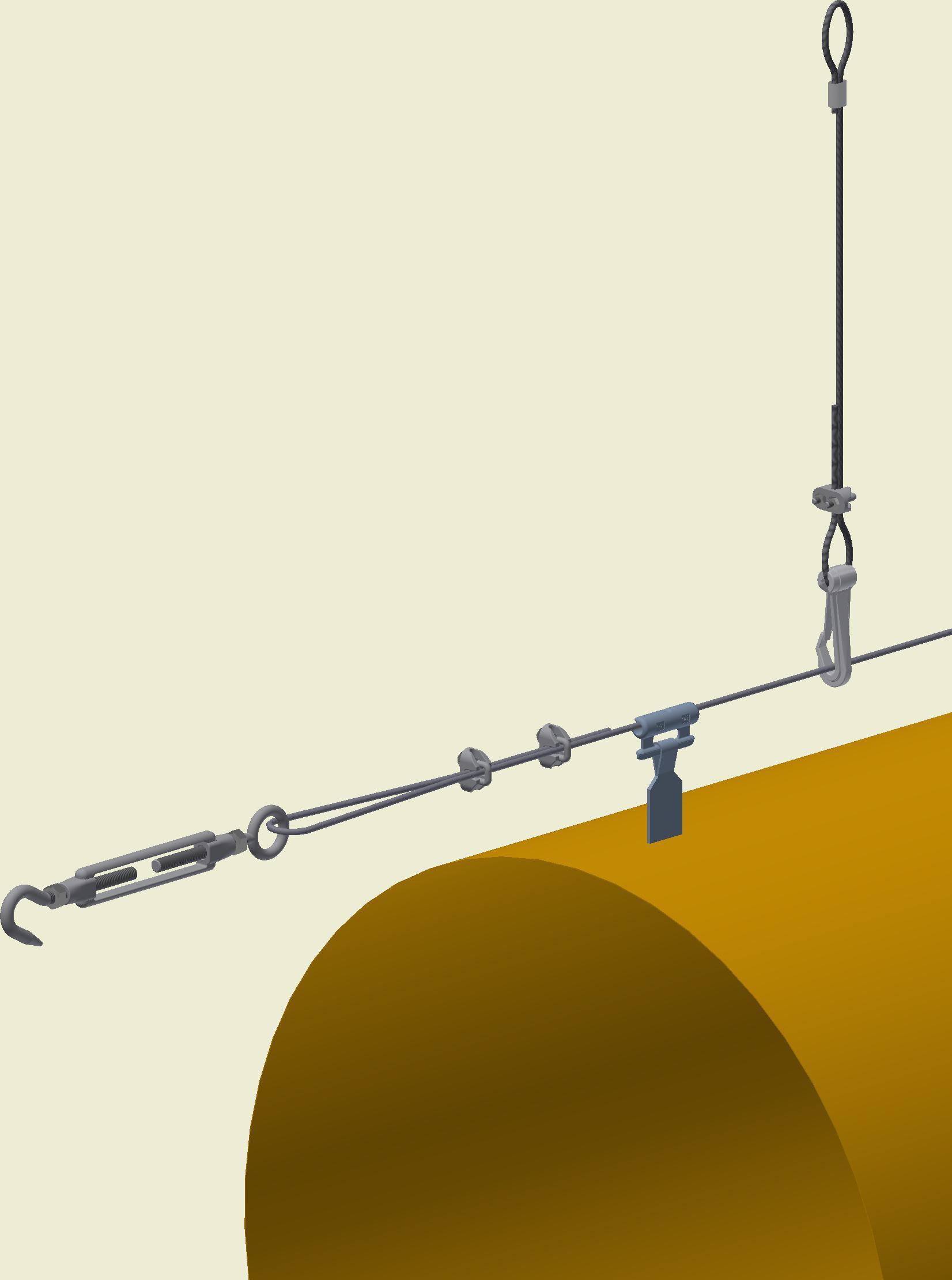

Vandret wire monteres og strammes med max. 20 kg træk, inden wirelås skrues fast.
En wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter afkorte wiren yderligere 80 mm. Ved wirelængder over 15 meter anvendes wirestrammer i begge ender.
ANBEFALING
Opstramning af wire pr. 30 meter anbefales. Det anbefales at trække tekstilkanalen ud på længde og fastgøre sidste strop ved bunden.
Der medfølger som standard 3 meter ekstra wire.
Hvis wirelængde er under 12 m, skal der monteres 1 stk. wirelås i begge ender.
Hvis wire er under 15000mm skal der 1 wirelåse på i begge ender.
Hvis wirelængde er over 12 m, skal der monteres 2 stk. wirelåse i begge ender.
Hvis wire er over 15000mm skal der 2 wirelåse på i begge ender.

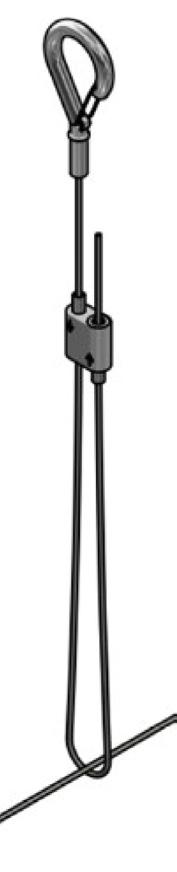

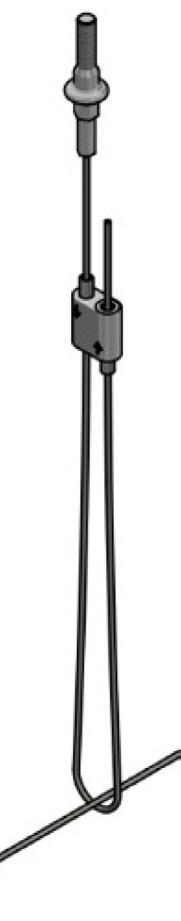

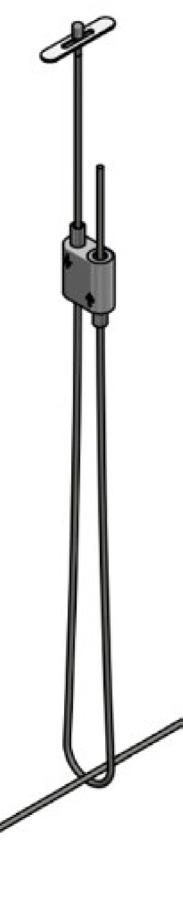

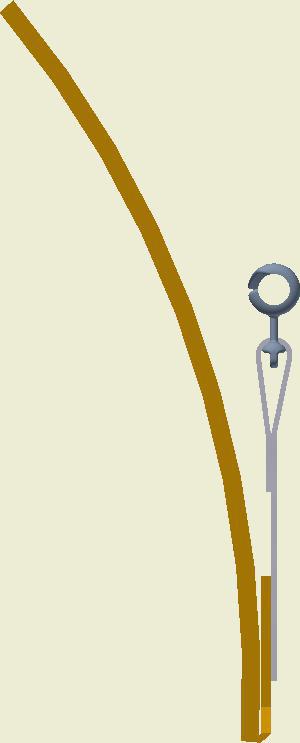

L. Smart-Adjust Strap-Up m/krog

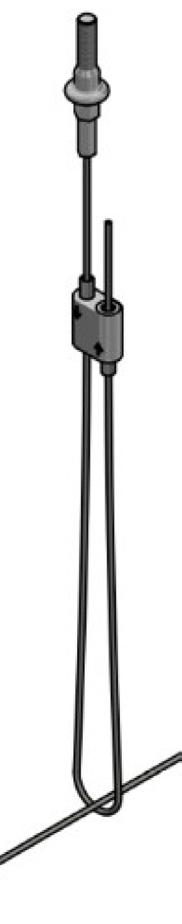

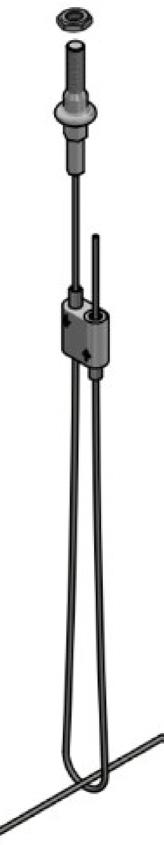

M. Smart-Adjust Strap-Up m/M6 gevindstang
L.Smart-Adjust Strap-Up m/krog
N. Smart-Adjust Strap-Up m/zinkplade
M.Smart-Adjust Strap-Up m/M6 gevindstang
O. Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
N.Smart-Adjust Strap-Up m/zinkplade

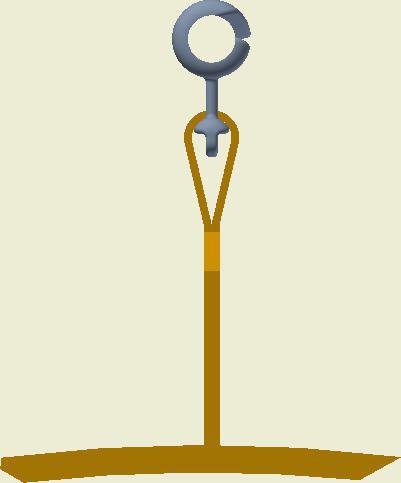

R. Strap-Up m/plastkarabinhage
O.Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
S. Strap-Up m/karabinhage
R.Strap-Up m/plastkarabinhage
T. Plastkarabinhage
S.Strap-Up m/karabinhage
T.Plastkarabinhage
U. KE-Clips
V. SafeClips
U.KE-Clips
V.SafeClips
X. Karabinhage
X. Karabinhage
Min. højde ophængstyper
SafeClips = 35 mm
KE-Clips = 40 mm
Karabinhage = 70 mm
Plastkarabinhage = 70 mm

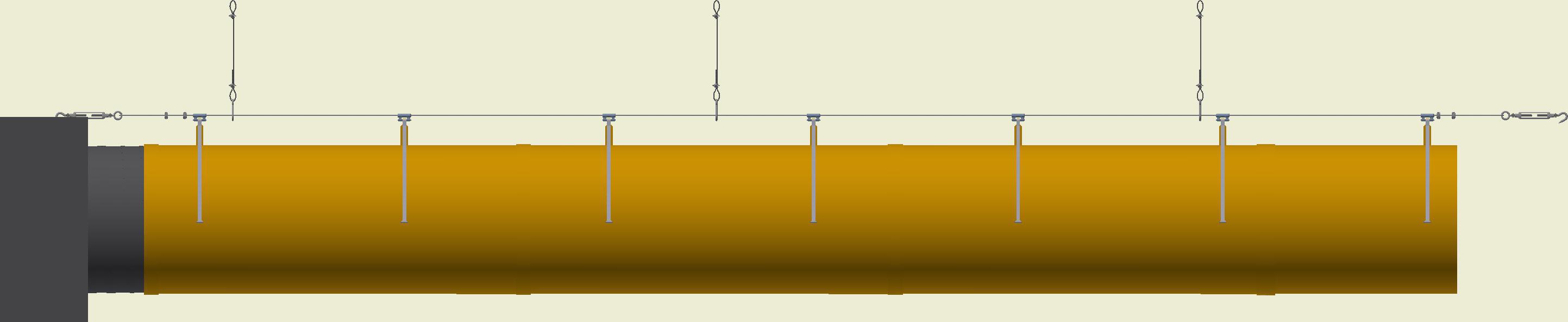

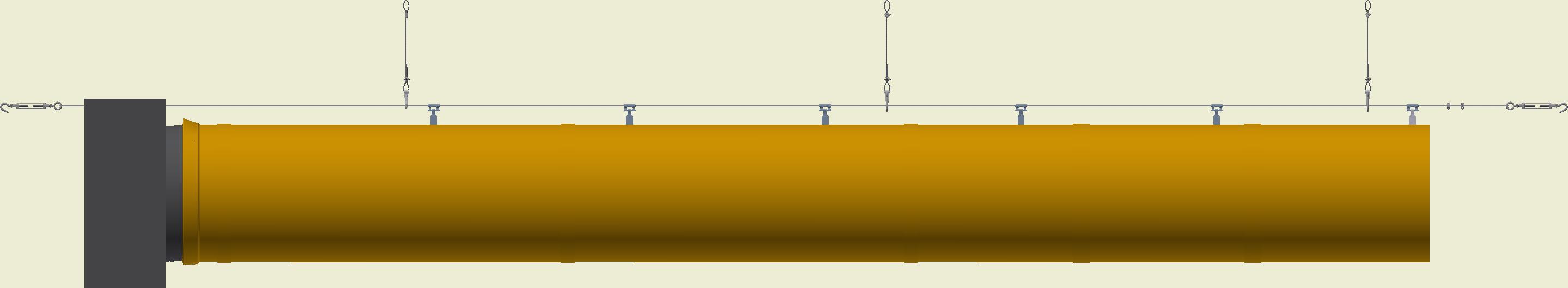

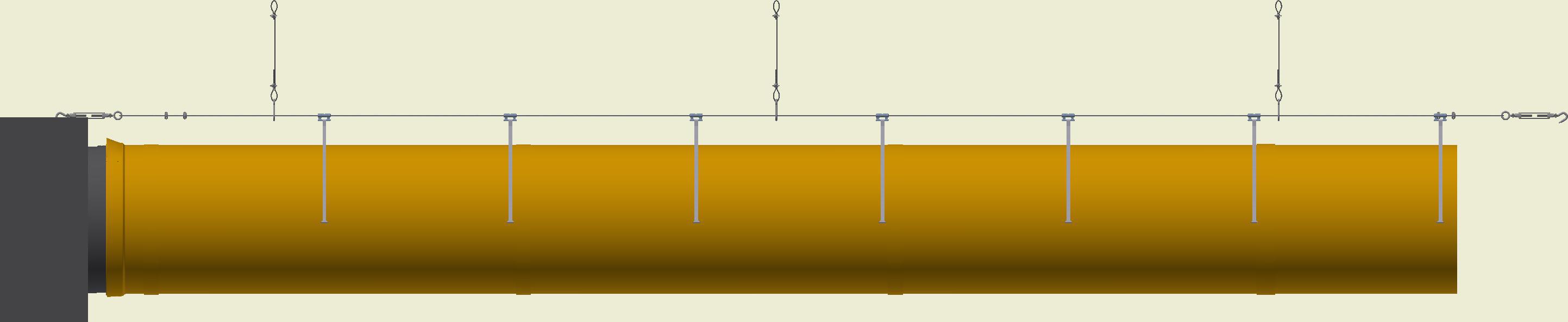

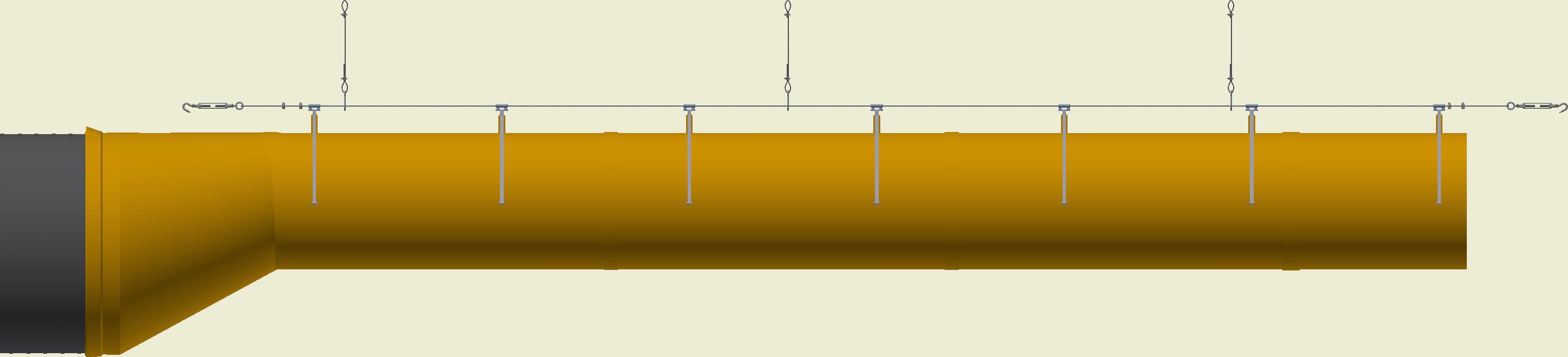

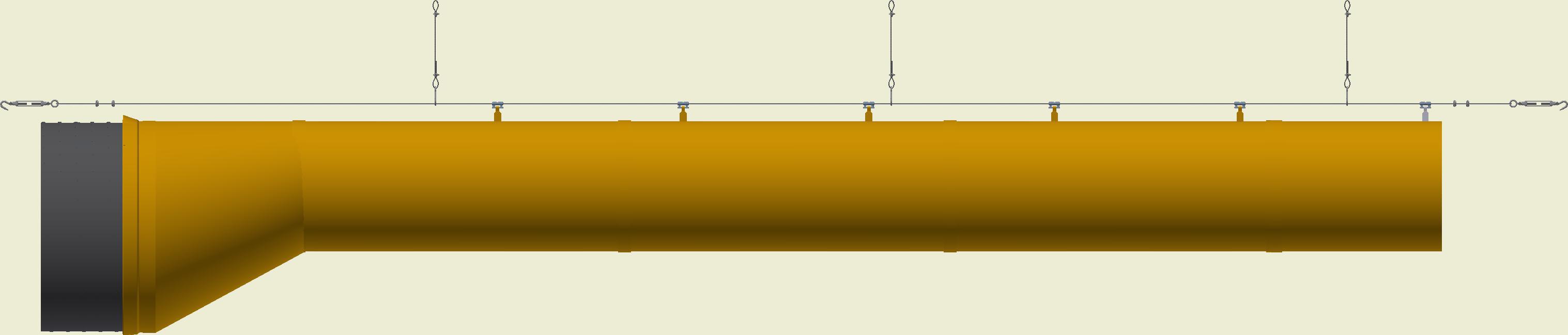

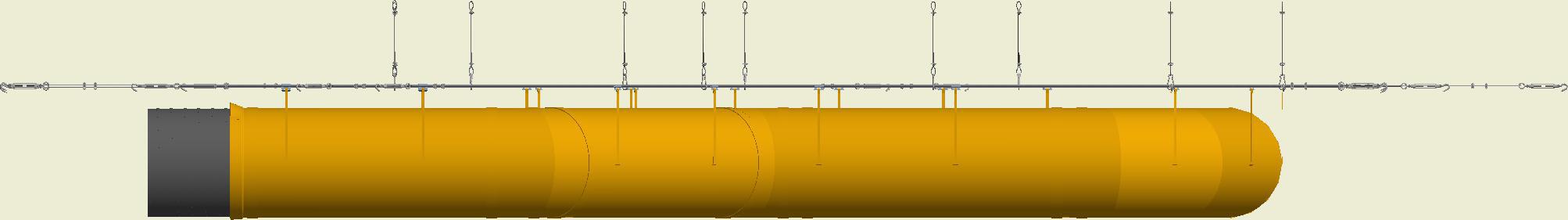

Wire, enkelt ophæng (lige kanal)
WO-0004-DK-03
Vandret wire monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. En wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80 mm. Ved wirelængder over 15 meter anvendes wirestrammer i begge ender.
ANBEFALING
Wire strammes med max. 20 kg træk, inden wirelås skrues fast. Wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80 mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender.
Opstramning af wire pr. 30 meter anbefales. Det anbefales at trække tekstilkanalen ud på længde og fastgøre sidste strop ved bunden.
Tekstilkanaler op til 12 meter: 1 stk. wirelås pr. ende
Tekstilkanaler over 12 meter: 2 stk. wirelåse pr. ende

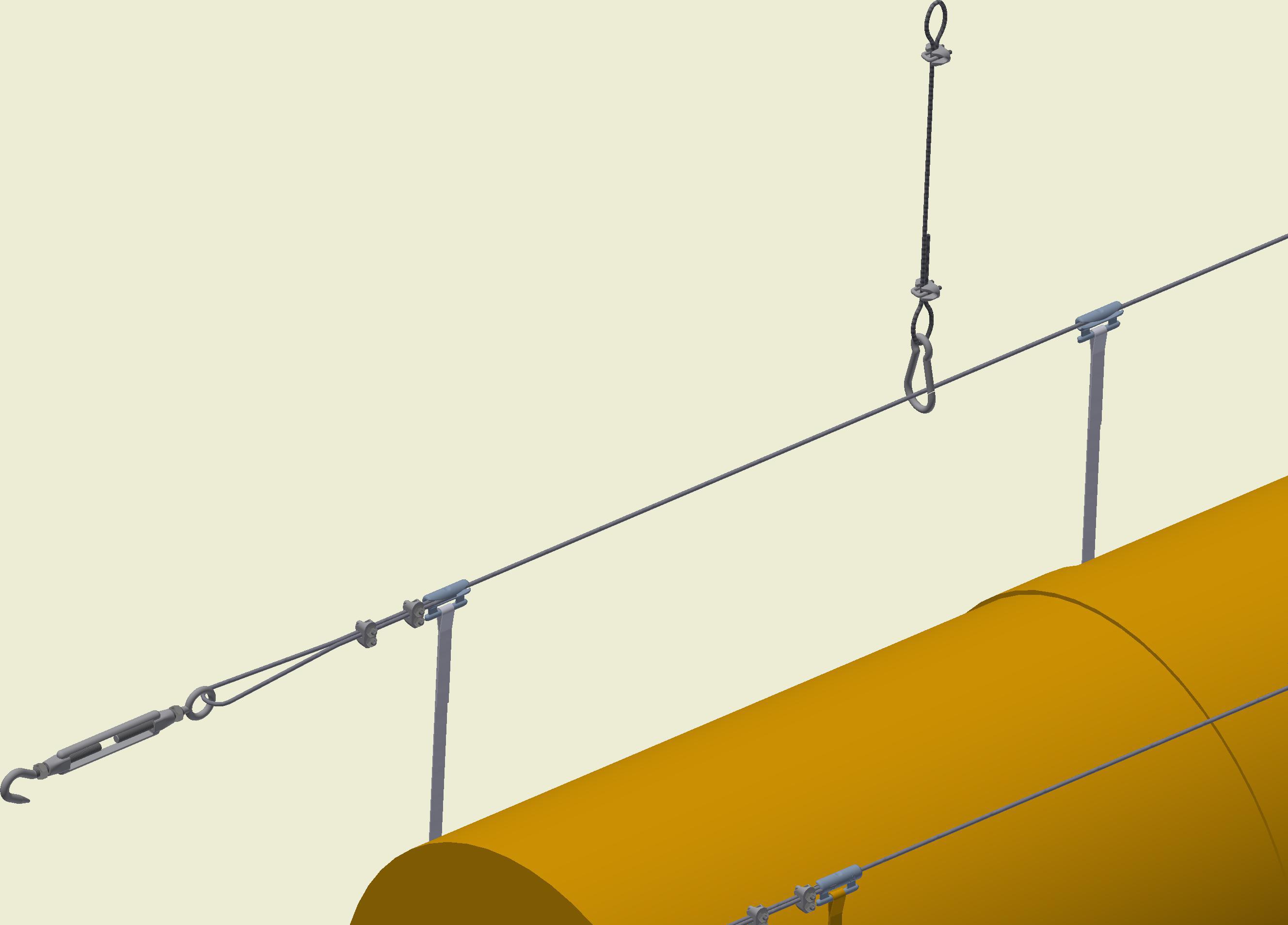

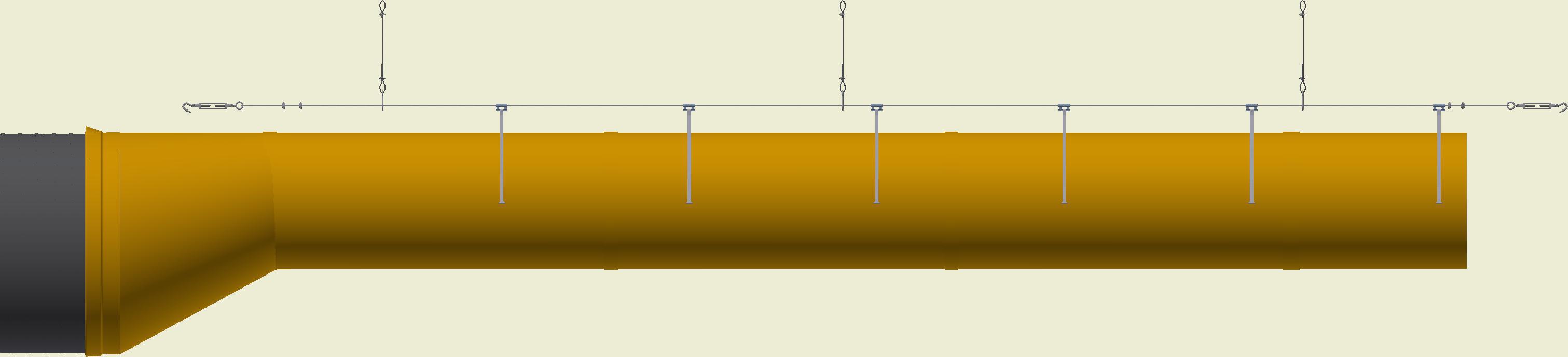

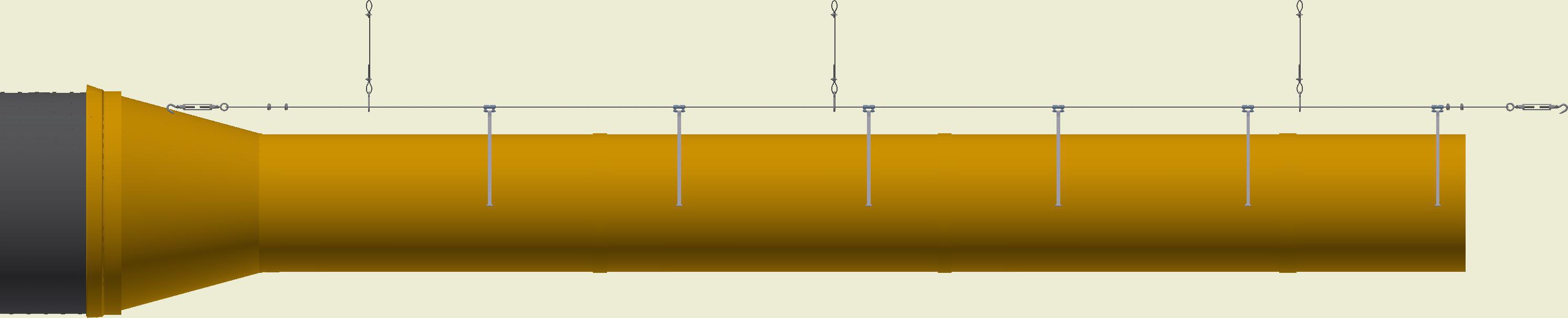

Wire-varianter, Enkelt ophæng

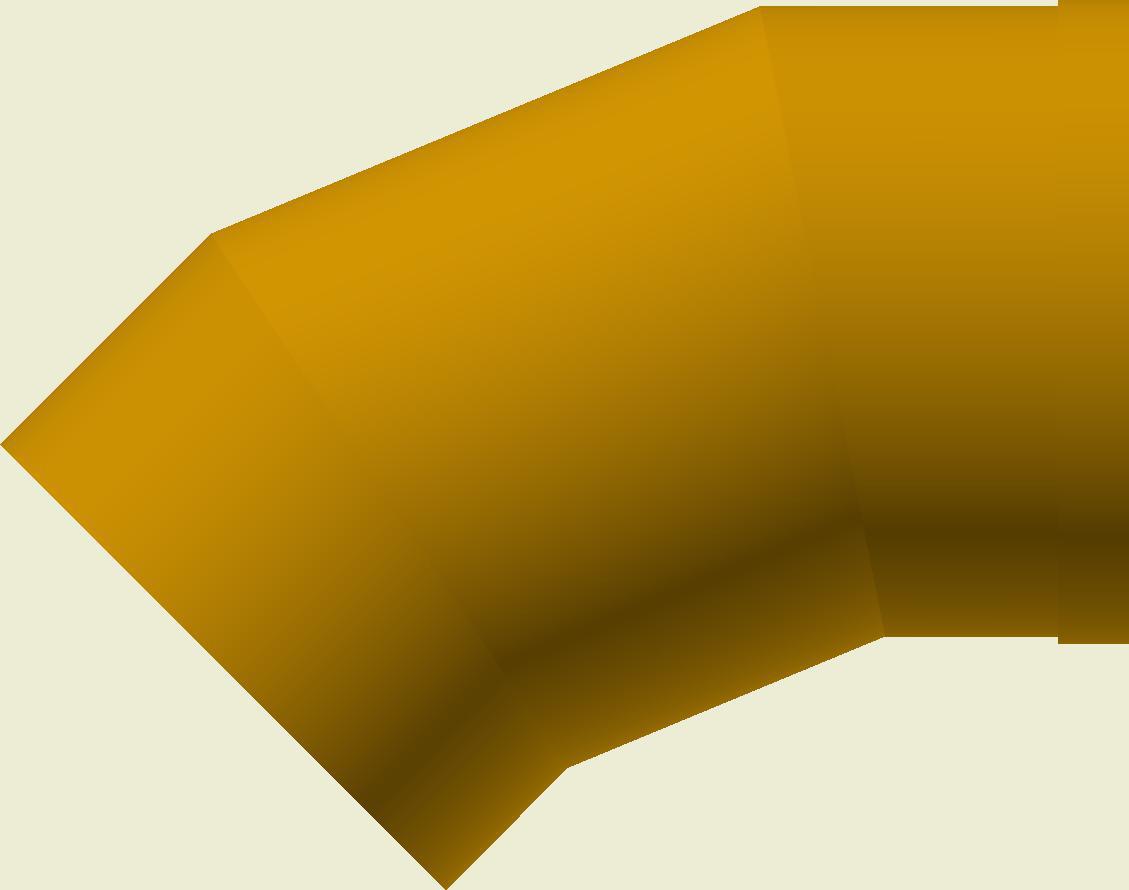

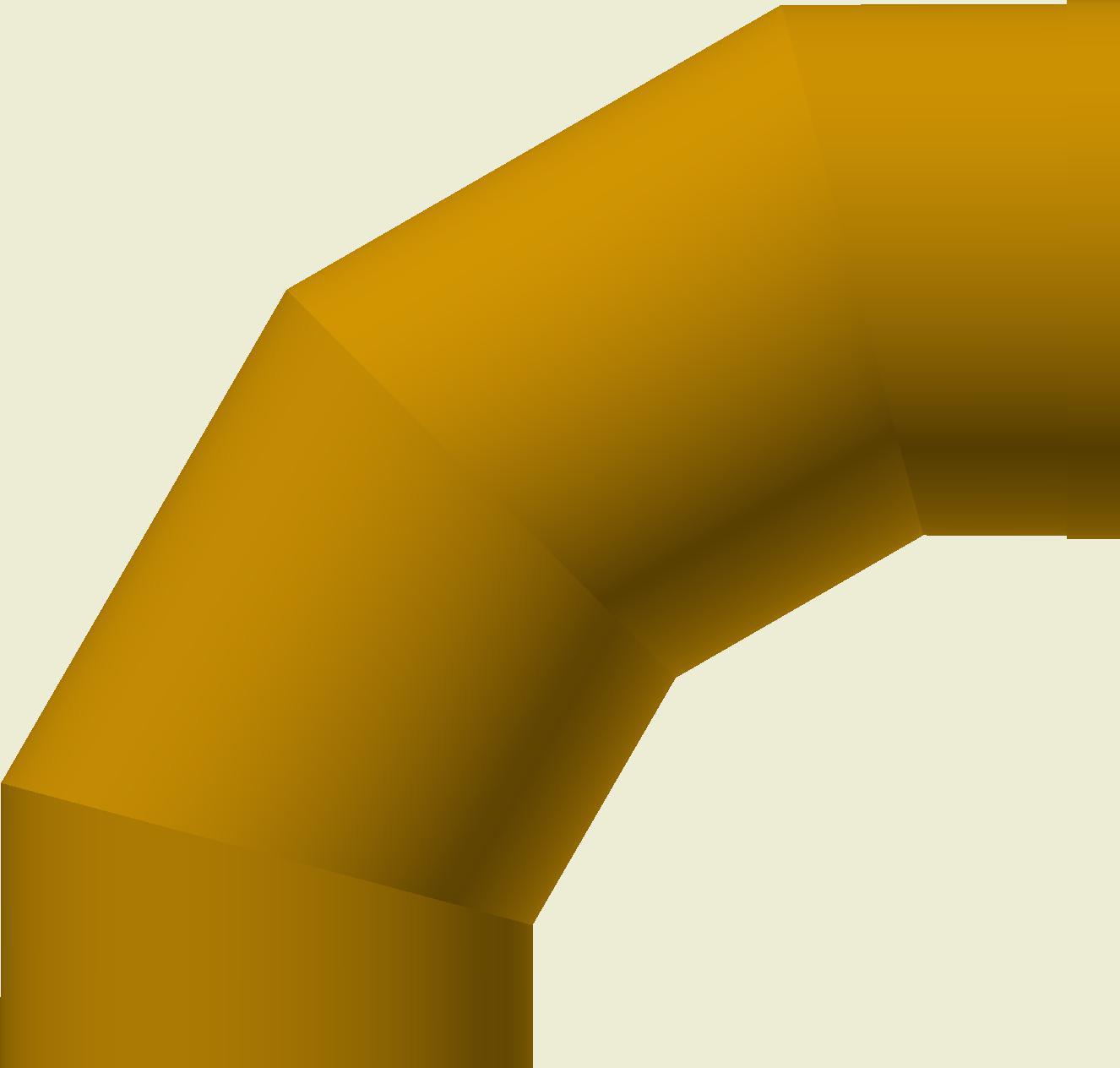

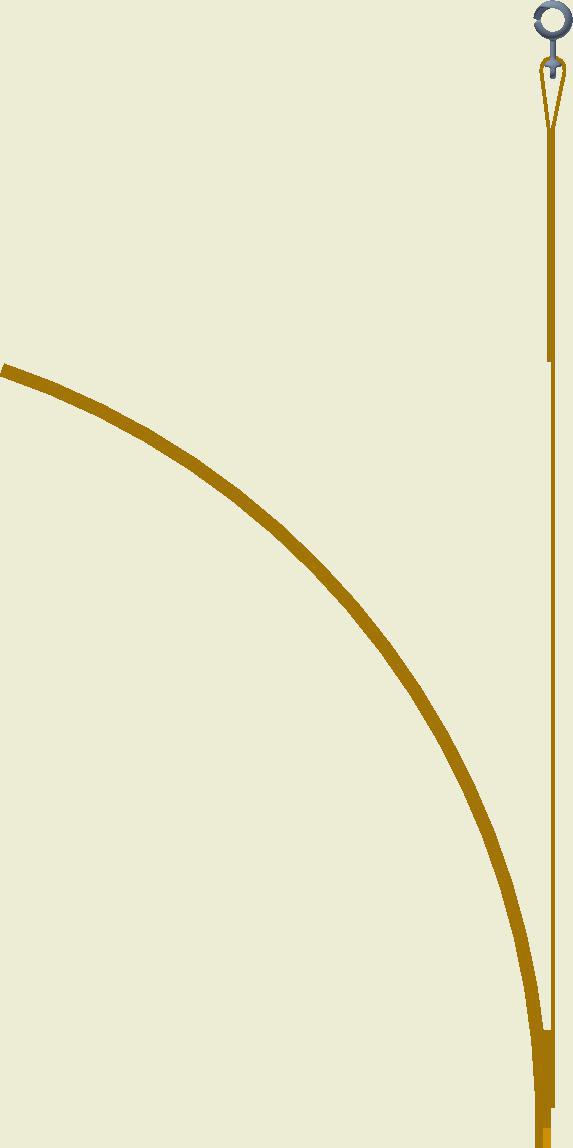

KE-Bøjning 45° / KE-Bøjning 90°
(WO-0007-DK)
(WO-0006-DK)
Formel:

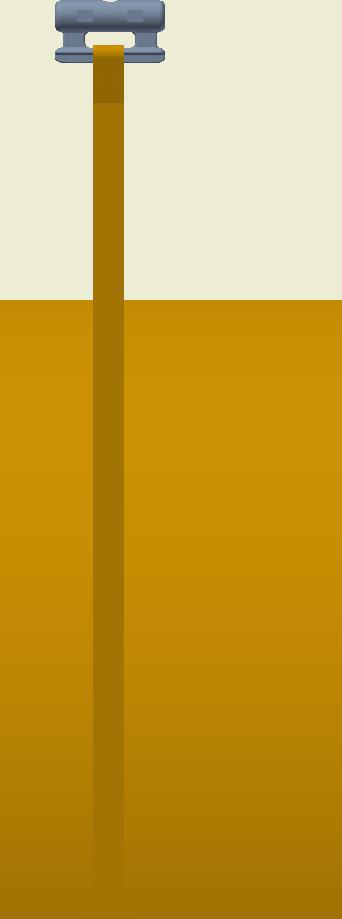

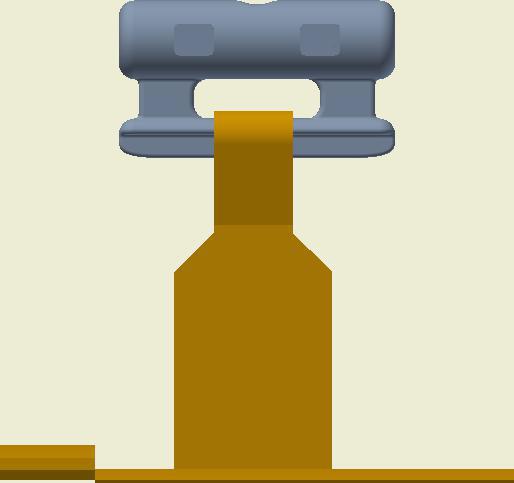

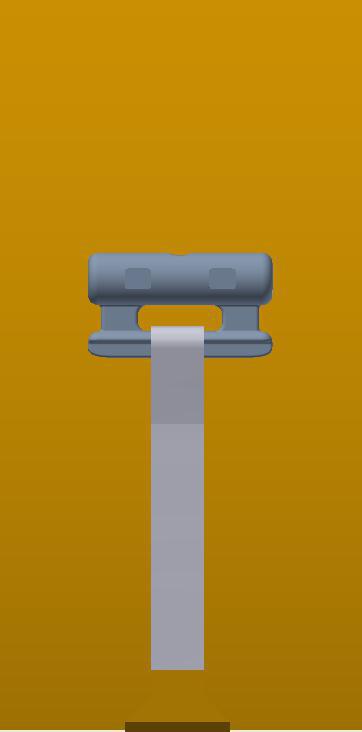

Placering af SafeClips
Placering af SafeClips
SafeClips højde min. 35 mm
Ø/2 + SafeClips Højde = X Eks. Ø400/2 + 35 = 235 mm
Se WO-0003 for øvrige ophængstyper + min. højder
mm
X>291 - 630 mm

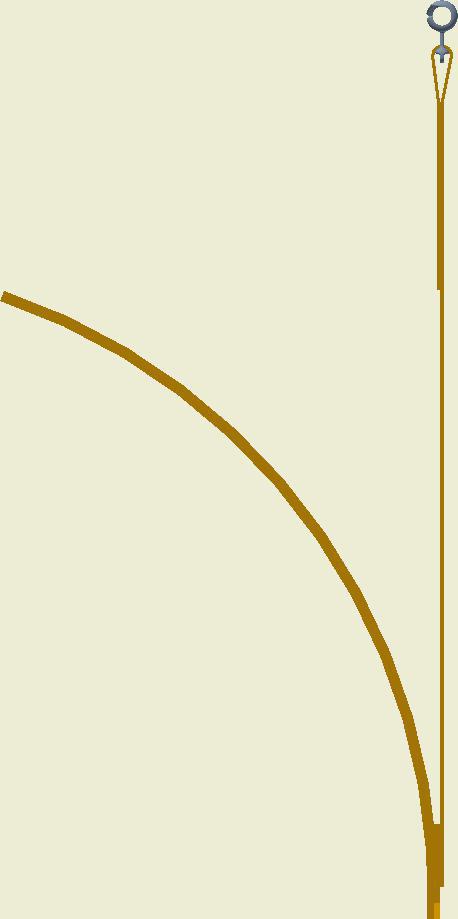

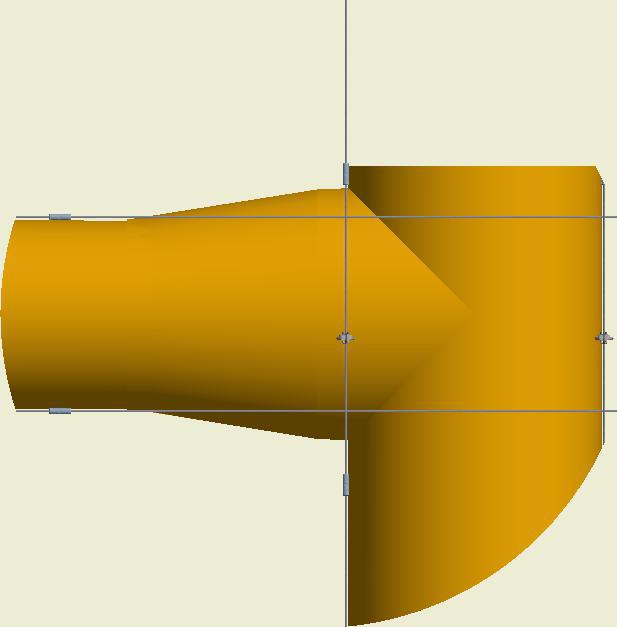

KE-Knæk
(WO-0008-DK)
Placering af SafeClips
SafeClips placeres 40 mm fra udvendig lynlås.
X>130 - 290 mm

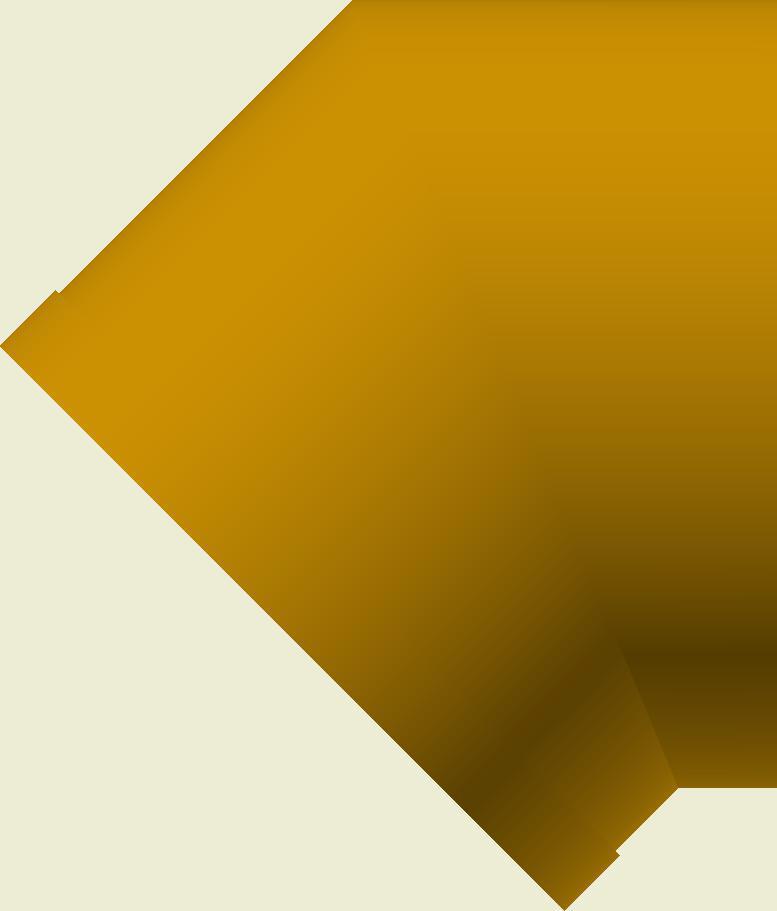

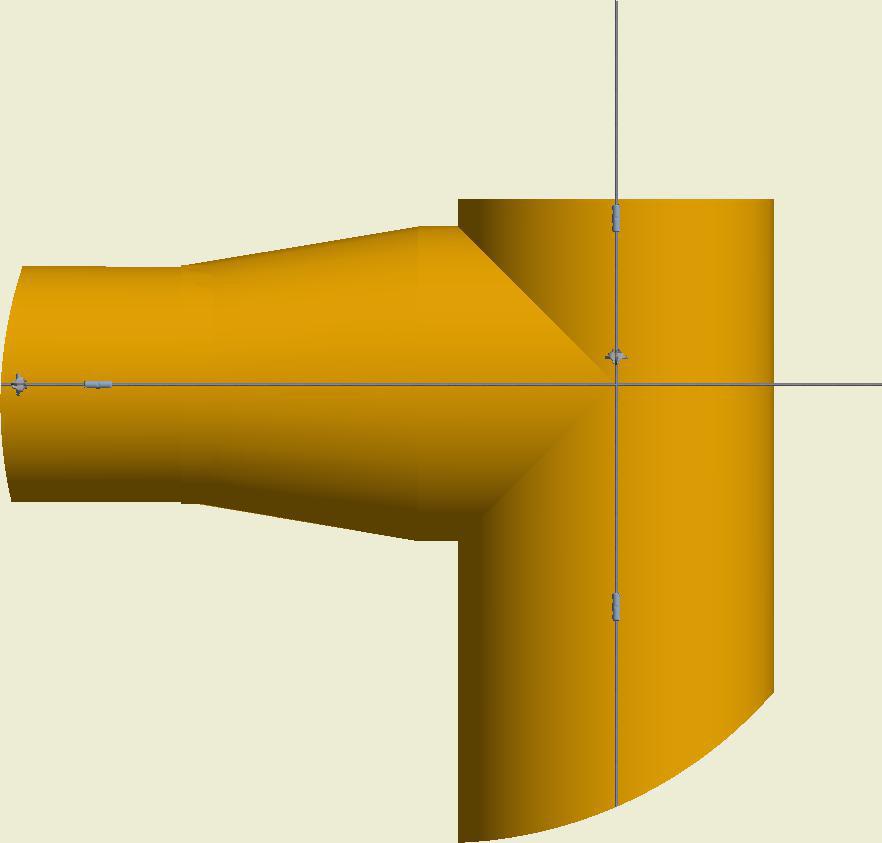

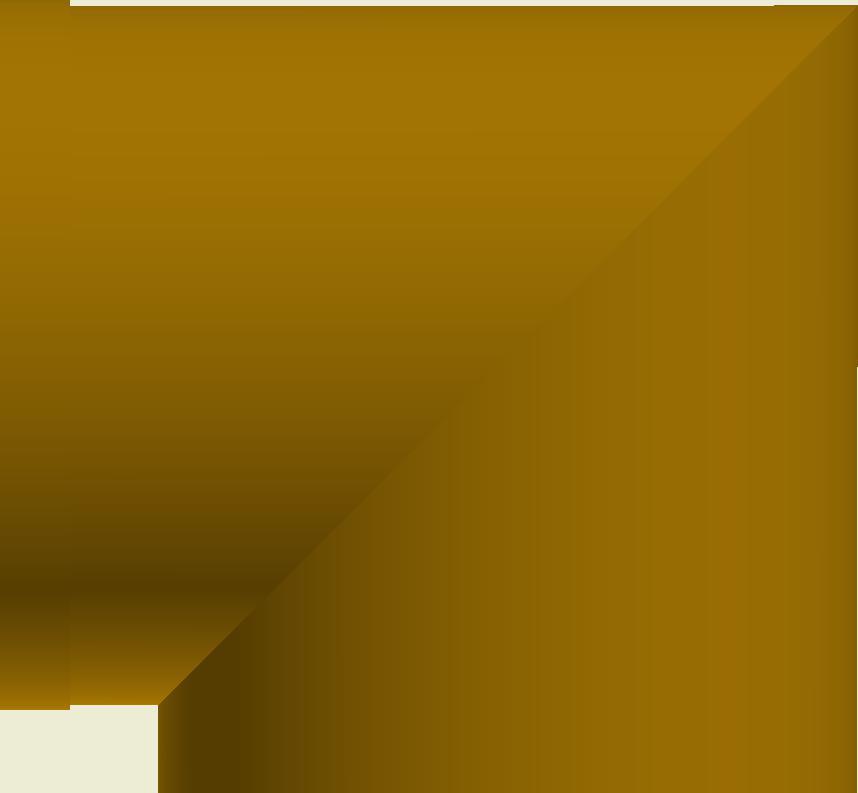

KE-Knæk 90°
(WO-0009-DK)
Placering af SafeClips
X>631 - 1130 mm
Placering af SafeClips
WO-0003-DK-04
Hvis wire er under 12 m, skal der 1 wirelås i begge ender
Hvis wire er over 12 m, skal der 2 wirelåse i begge ender
Wirestrammer
Vægbefæstelse (Krog e. lign.)
Vandret wire monteres og strammes med max. 20 kg træk, inden wirelås skrues fast.
En wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter afkorte wiren yderligere 80 mm. Ved wirelængder over 15 meter anvendes wirestrammer i begge ender.
ANBEFALING
Opstramning af wire pr. 30 meter anbefales. Det anbefales at trække tekstilkanalen ud på længde og fastgøre sidste strop ved bunden.

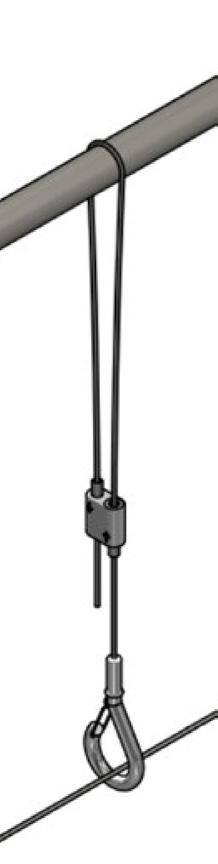

Ophængstyper
SafeClips
Plastkarabinhage
A.Strap-Up
B.Strap-Up
C.Plastkara
D.KE-Clips
E.SafeClips
F.Karabinh

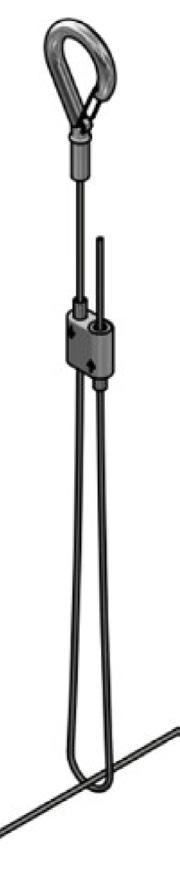

L. Smart-Adjust Strap-Up m/krog
L.Smart-Adjust Strap-Up m/krog
M. Smart-Adjust Strap-Up m/M6 gevindstang
N. Smart-Adjust Strap-Up m/zinkplade
M.Smart-Adjust Strap-Up m/M6 gevindstang
N.Smart-Adjust Strap-Up m/zinkplade
O. Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
O.Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
R. Strap-Up m/plastkarabinhage
R.Strap-Up m/plastkarabinhage
S. Strap-Up m/karabinhage
S.Strap-Up m/karabinhage
T. Plastkarabinhage
T.Plastkarabinhage
U. KE-Clips
U.KE-Clips
V. SafeClips
V.SafeClips
X. Karabinhage
X.Karabinhage
Min. højde ophængstyper
SafeClips = 35 mm
KE-Clips = 40 mm
Karabinhage = 70 mm
Plastkarabinhage = 70 mm
WO-0004-DK-04
Vandrette wirer monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. En wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80 mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender. ANBEFALING: Opstramning af wire pr. 30 m anbefales. Det anbefales at trække tekstilkanalen ud på længde og fastgøre sidste strop ved bunden.
Vandrette wirer monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. en wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender
Ved kanaler op til 12 meter monteres 1 stk. wirelås i hver ende
Ved kanaler over 12 meter monteres 2 stk. wirelåse i hver ende
Poser op til 12 meter 1.stk wirelås pr. ende Over 12 meter 2.stk wirelåse pr. ende
WO-0005-DK-04

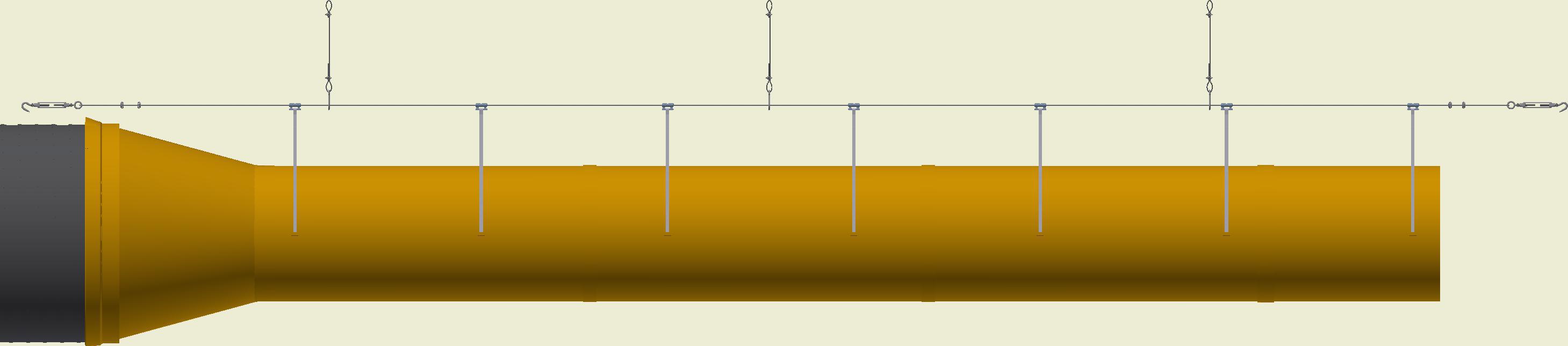

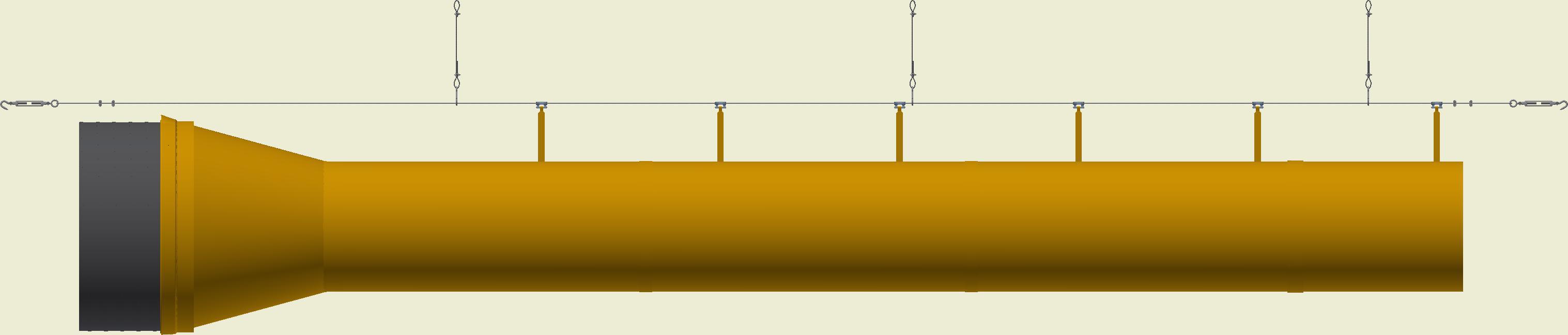

Wire-varianter,
Wire-varia nter, Dobb elt ophæng
KE-Bøjni ng 45° / KE-Bøjni ng 90°
KE-Bøjning 45° / KE-Bøjning 90°
(WO-0006-DK) (WO-0007-DK)

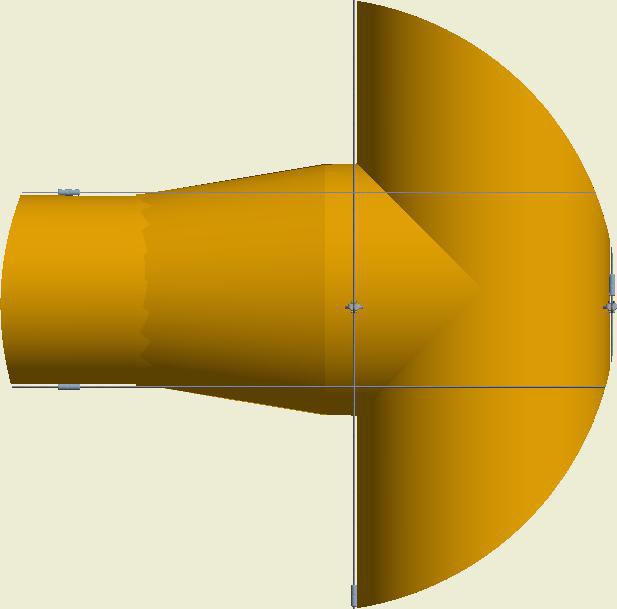

Placering af SafeClips
Formel: Ø/2 + SafeClips højde = X Eks. Ø400/2 + 35 = 235 mm
SafeClips Højde min. 35 mm
Placering af SafeClips
SafeClips placeres 40 mm fra udvendig lynlås
Se WO-0003 for øvrige ophæ ngstyper + min. højder
KE-Knæk
KE-Knæk
(WO-0008-DK)
Placering af SafeClips

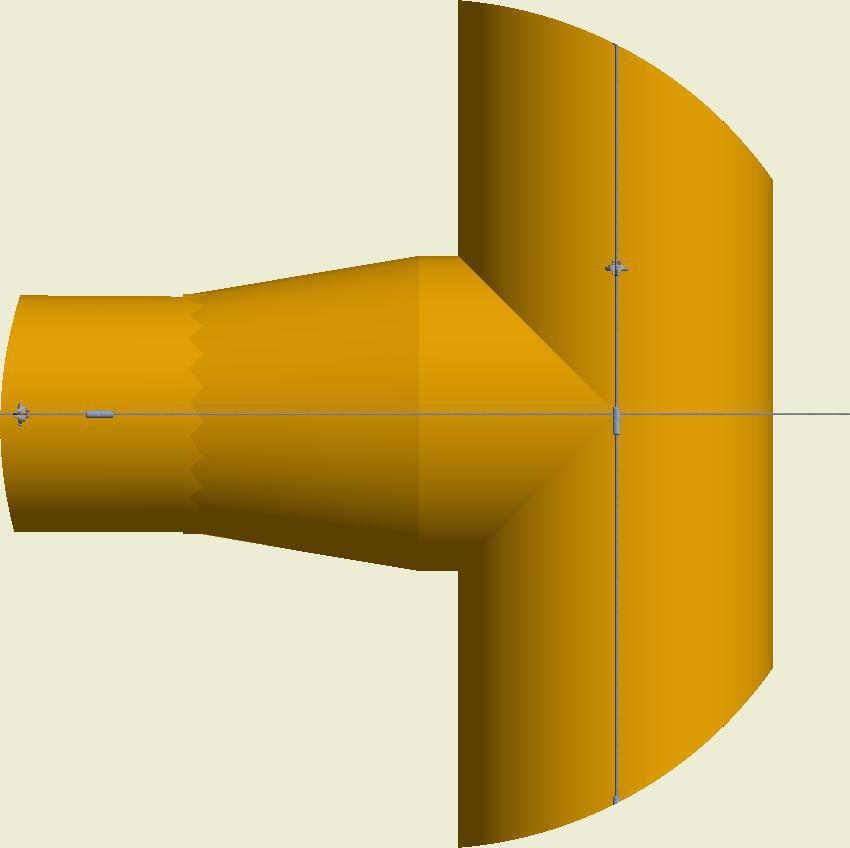

KE-Knæk 90°
KE-Knæk 90° (WO-0009-DK)
Placering af SafeClips

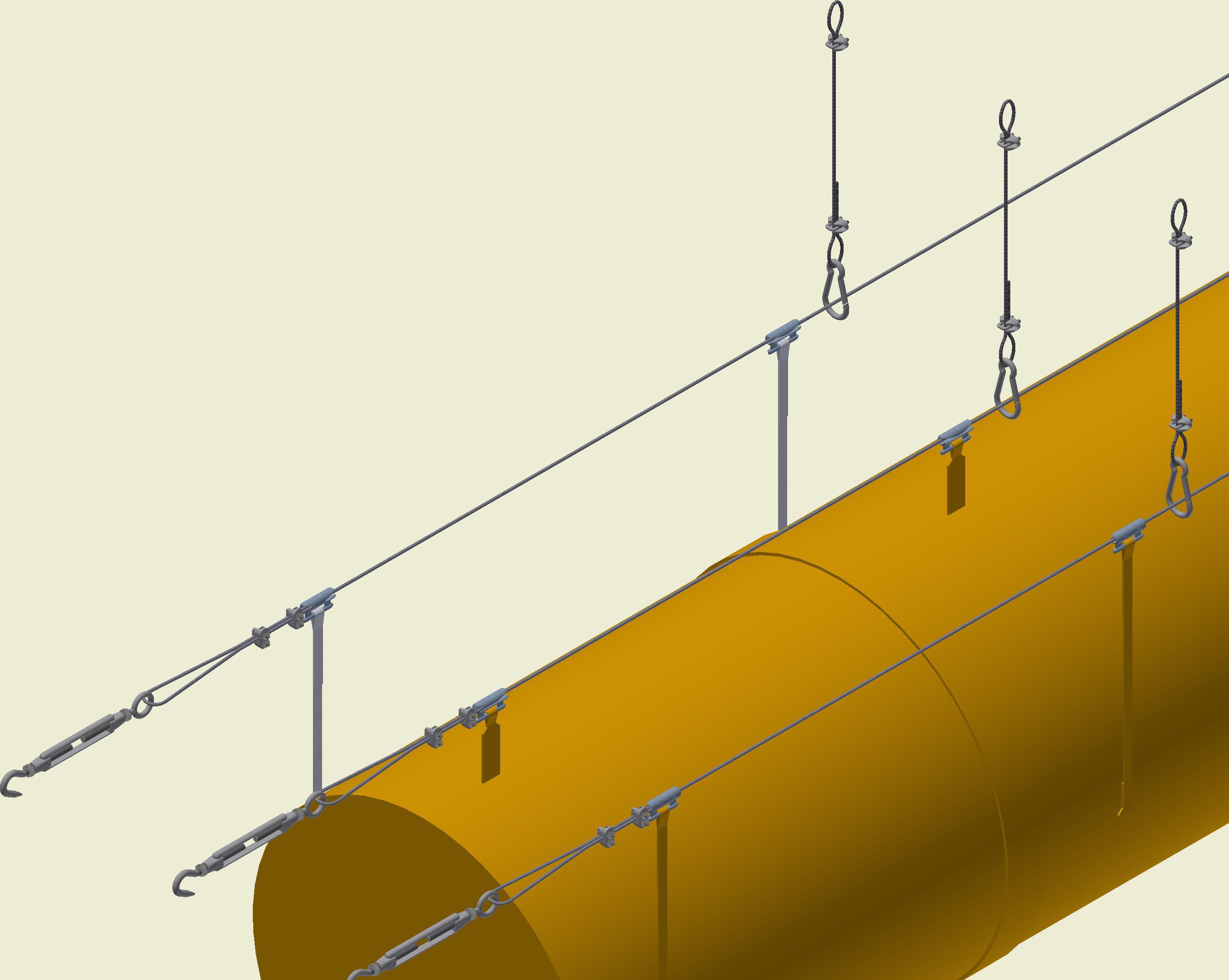

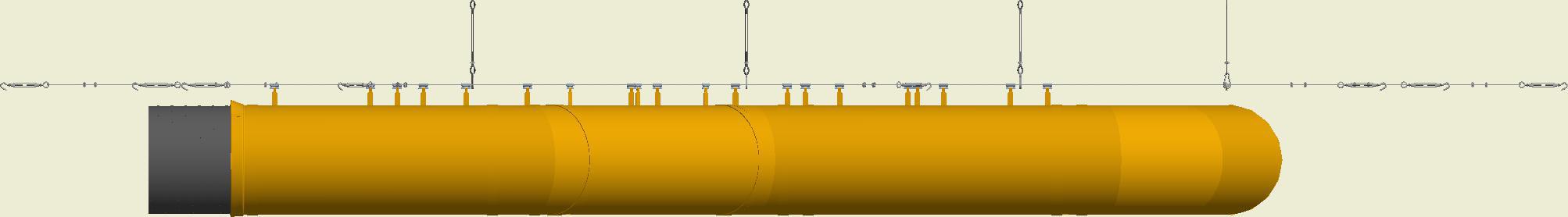

Wire, triple ophæng WO-0003-DK-03
Wirelås
Wirelås
WireStrap-Up (Ø3 mm)
Wire Strap-up (Ø3 mm)
Hvis wirelængde er under 12 m, skal der monteres 1 stk. wirelås i begge ender
Hvis wire er under 12 m skal der 1 wirelåse på i begge ender.
Hvis wirelængde er over 12 m, skal der monteres 2 stk. wirelåse i begge ender
Hvis wire er over 12 m skal der 2 wirelåse på i begge ender.
Vandret Wire (Ø3 mm)
Wirestrammer
Wirestrammer
Vægbefæstelse (Krog e. lign.)
Vægbefæstelse (krog eller lign.)
Vandret wire monteres og strammes med max. 20 kg træk, inden wirelås skrues fast.
En wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter afkorte wiren yderligere 80 mm. Ved wirelængder over 15 meter anvendes wirestrammer i begge ender.
ANBEFALING
Opstramning af wire pr. 30 meter anbefales. Det anbefales at trække tekstilkanalen ud på længde og fastgøre sidste strop ved bunden.

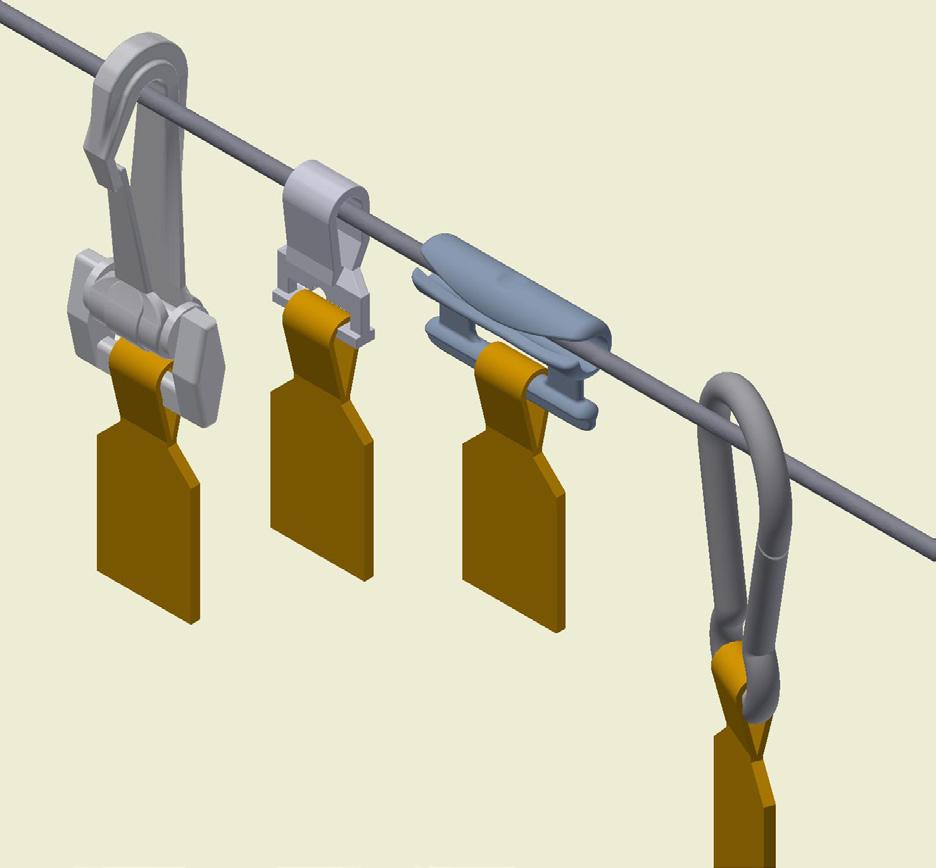

Ophængstyper
Ophængstyper
Plastkarabinhage
Plastkarabinhage
SafeClips
SafeClips
L. Smart-Adjust Strap-Up m/krog
M. Smart-Adjust Strap-Up m/M6 gevindstang
N. Smart-Adjust Strap-Up m/zinkplade
L.Smart-Adjust Strap-Up m/krog
M.Smart-Adjust Strap-Up m/M6 gevindstang
O. Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
R. Strap-Up m/plastkarabinhage
N.Smart-Adjust Strap-Up m/zinkplade
S. Strap-Up m/karabinhage
O.Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
R.Strap-Up m/plastkarabinhage
T. Plastkarabinhage
U. KE-Clips
V. SafeClips
S.Strap-Up m/karabinhage
T.Plastkarabinhage
U.KE-Clips
V.SafeClips
X. Karabinhage
X. Karabinhage
L M N O R S T
Wire, triple ophæng (lige kanal) WO-0004-DK-03
Vandrette wirer monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. En wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80 mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender. ANBEFALING: Opstramning af wire pr. 30 m anbefales. Det anbefales at trække tekstilkanalen ud på længde og fastgøre sidste strop ved bunden.
Vandrette wirer monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. en wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender
Ved kanaler op til 12 meter monteres 1 stk. wirelås i hver ende. Ved kanaler over 12 meter monteres 2 stk. wirelåse i hver ende.

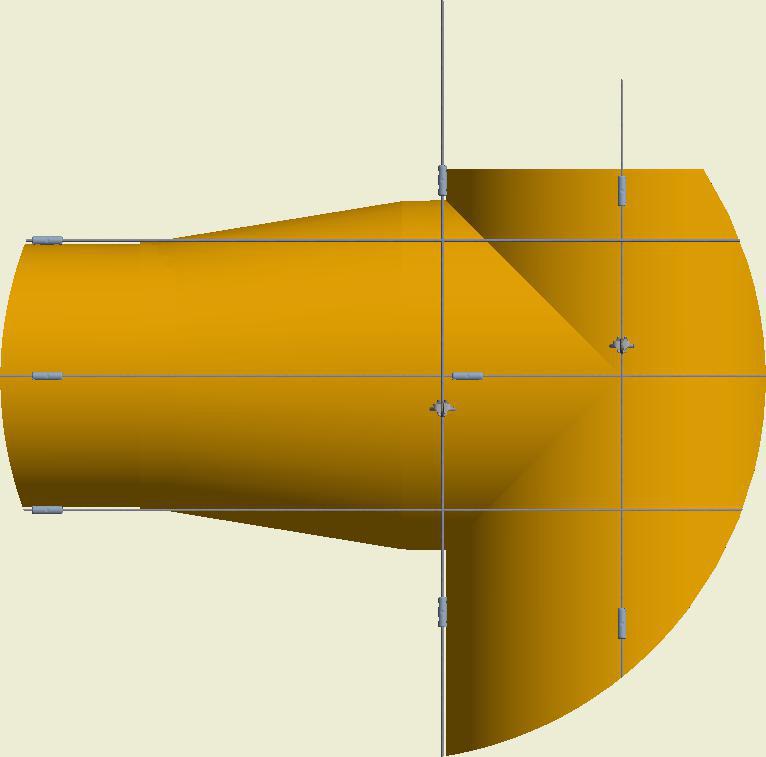

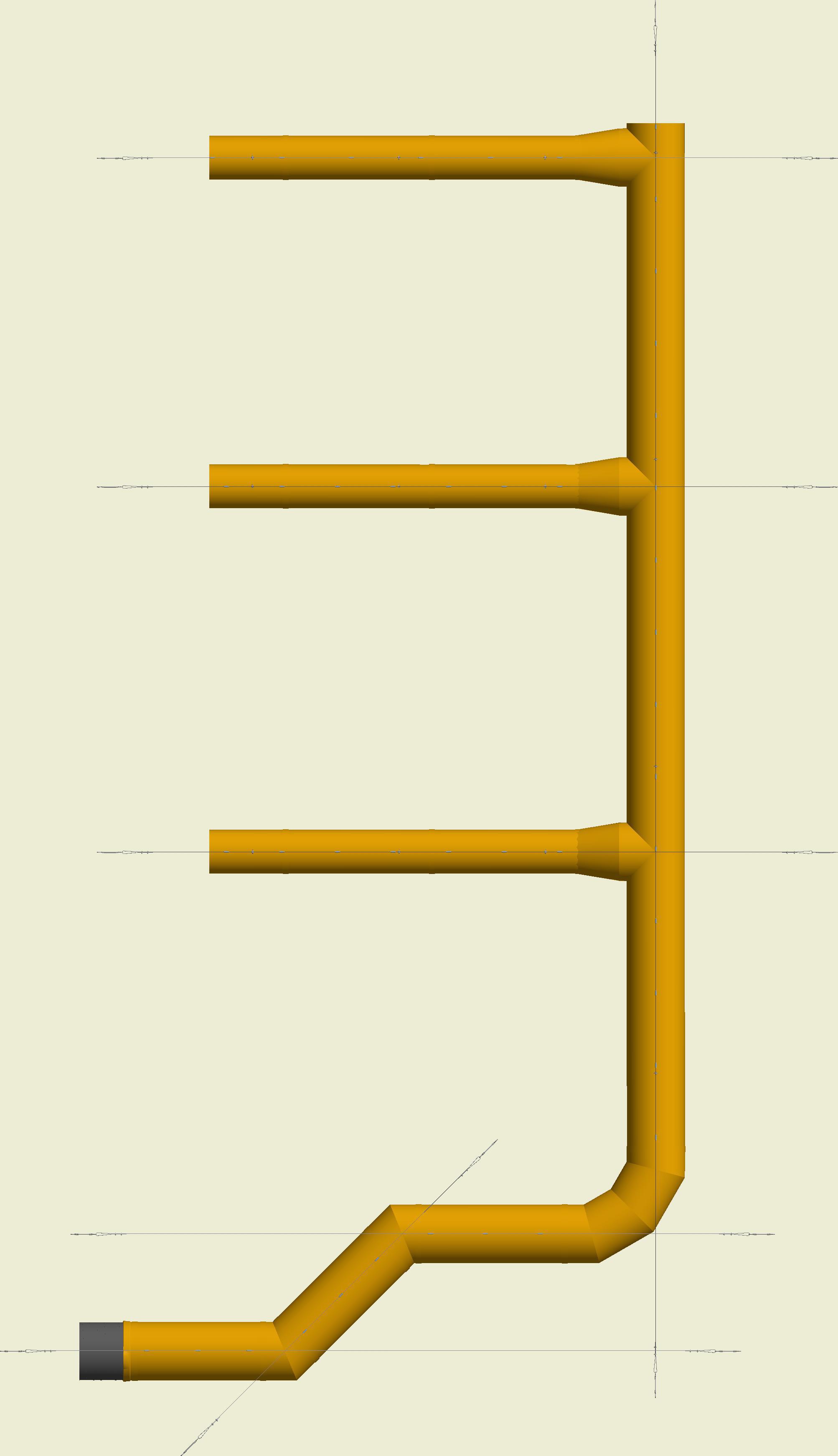

Wire -monta ge , Tripl e, K E-K næk
WO-0012-DK-01

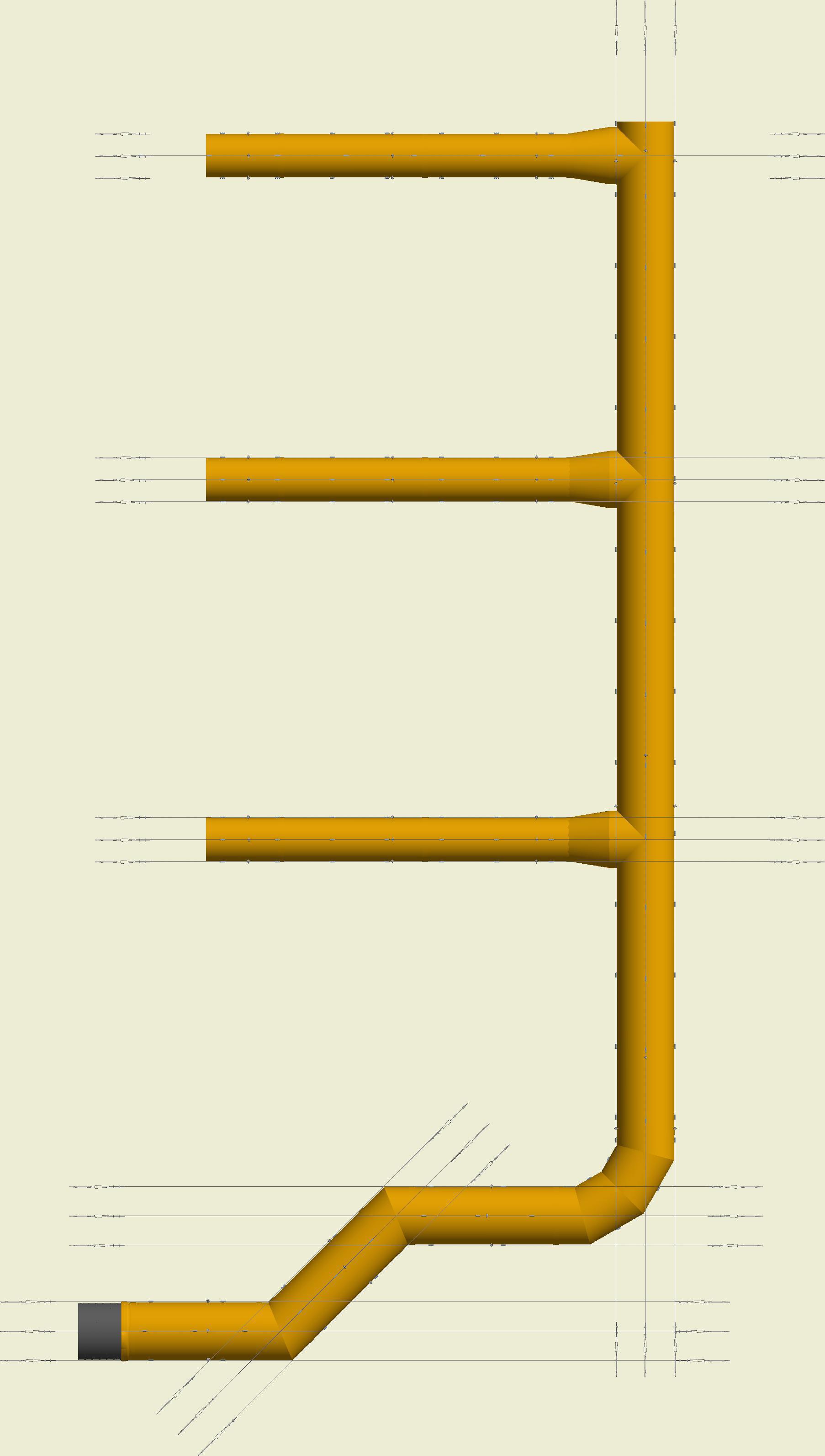

Wire-montage, Triple, KE-Knæk WO-0012-DK-01
Knæk - s e føl ge sedd el fo r specifik vink el
Knæk - se følgeseddel for specifik vinkel
Knæk 45°
K næk 45°

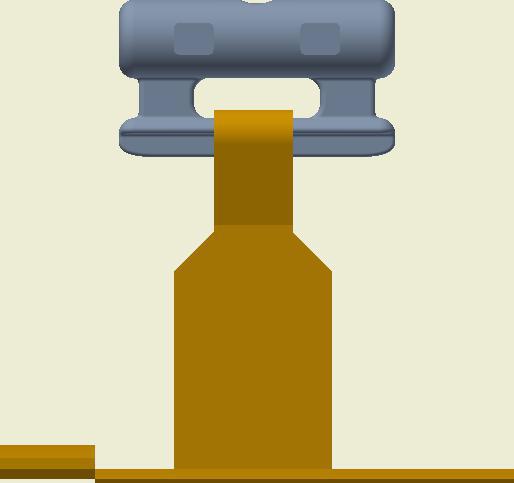

Placering af SafeClips
Knæk 90°
Knæk 90°
Placering af SafeClips
Placering af SafeClips
Placering af SafeClips
Placering af SafeClips
WO-0013-DK-01
WO-0013-DK-01
Placering af SafeClips
Højde
Formel: Ø/2 + clipshøjde = X mm Ex. Ø400/2 + 35 = 235 mm
Clips placeres 40 mm fra udvendig lynlås
Placering af SafeClips
Højde
