Safetrack-ophængstyper
OS-0004-DK-05
OS-0004-DK-05
mm
mm
50 mm
Ophæ ngs typer.
Ophængstype

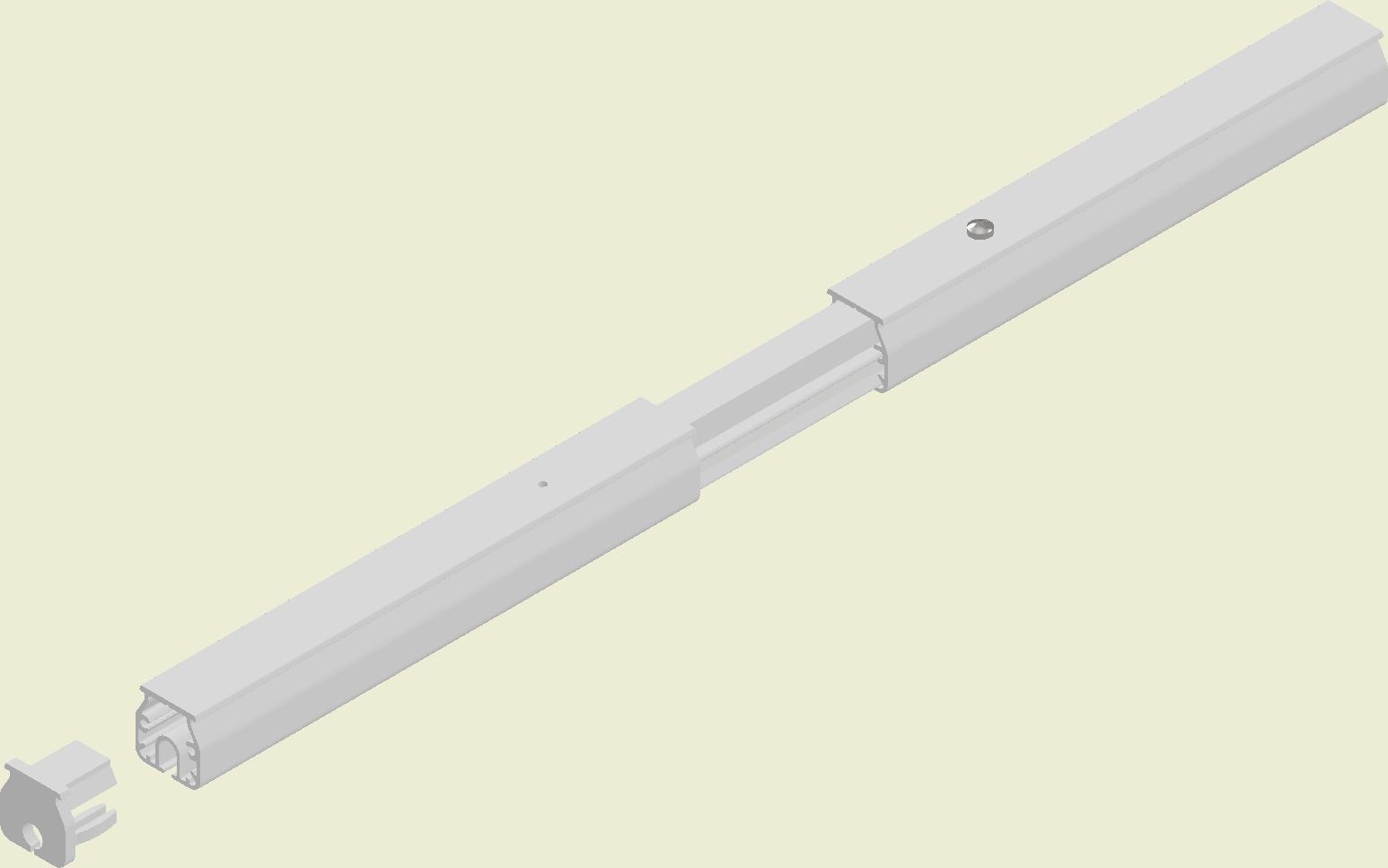

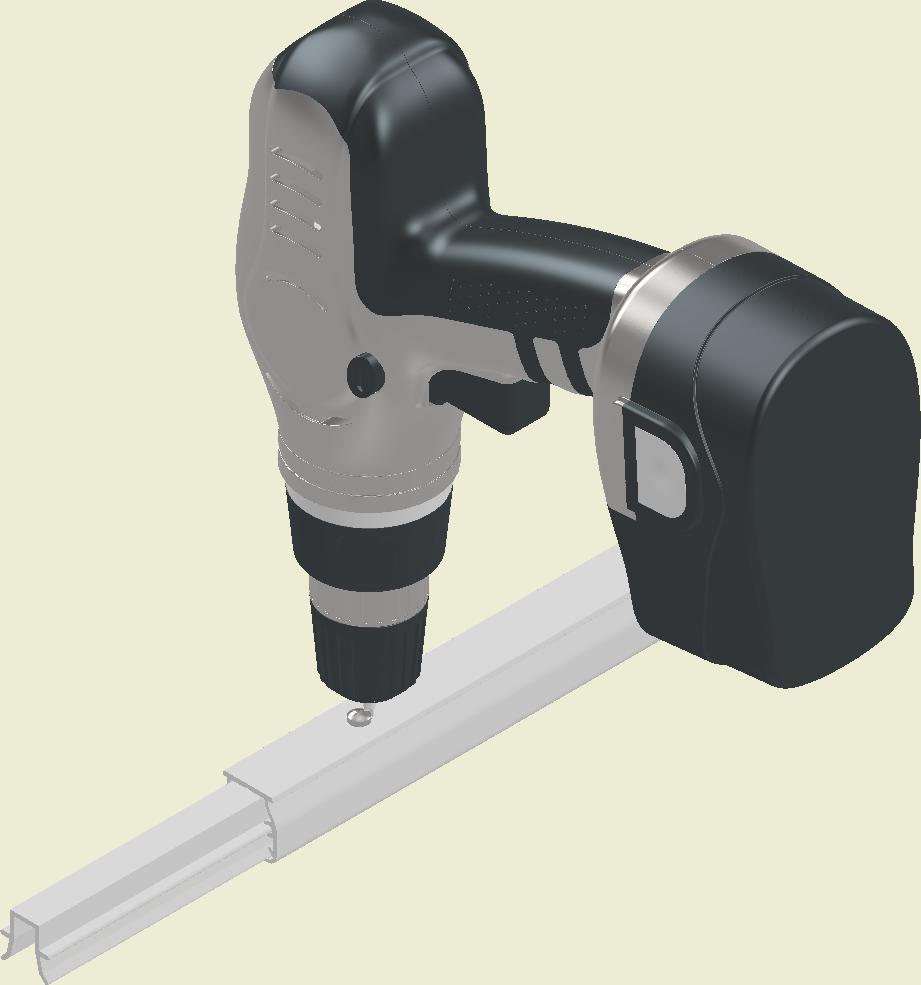

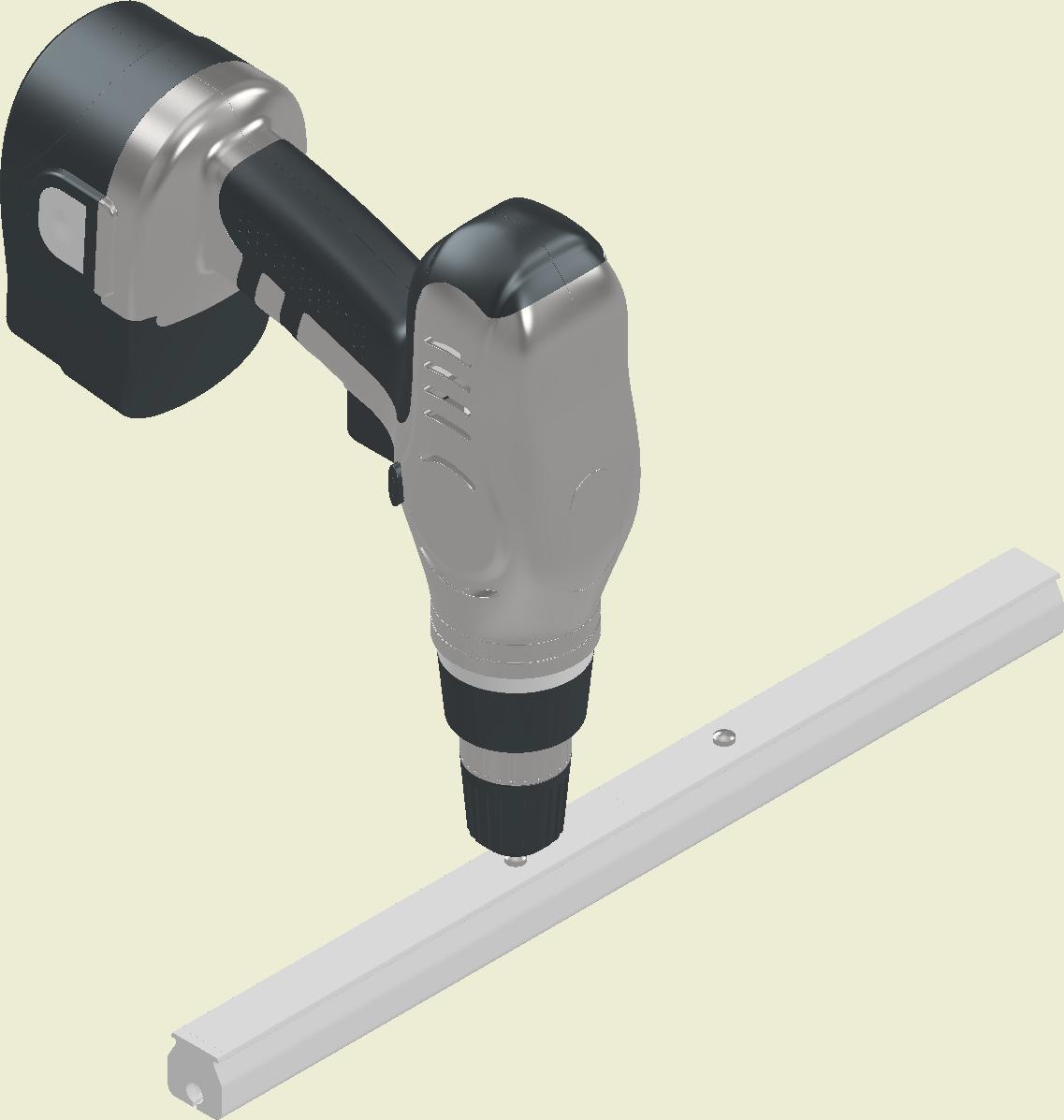

Monter skinnesystem efter tegninger og vedlagte montagevejledninger.
Monter skinnesystem efter tegninger og vedlagte montagevejledninger. Vær opmærksom på nedenstående montering af skinnesystemer med SafeCeil (A).
Vær opmærksom på at hvis det er med SafeCeil(A) kan de monteres på skinne som vist herunder.

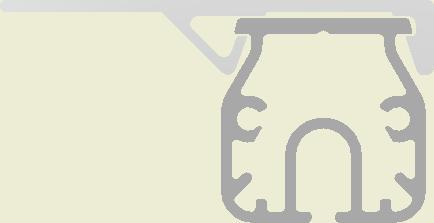

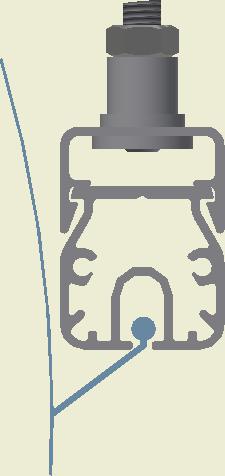

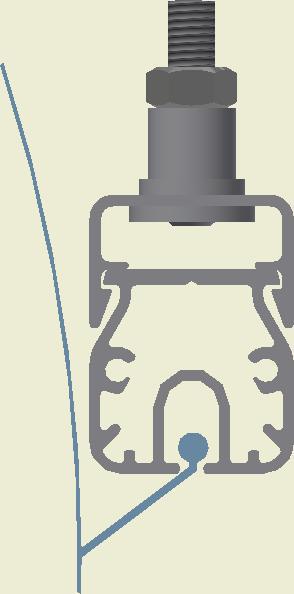

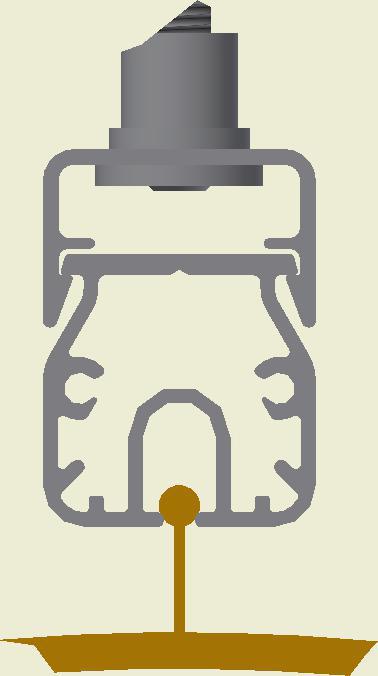

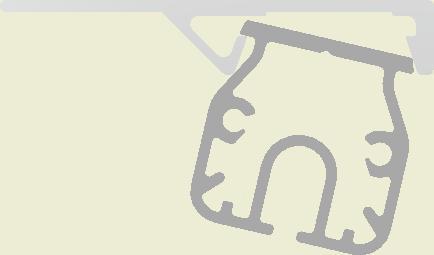

A. SafeCeil
A.SafeCeil
B. Træskrue (M6)
B.Træskrue (M6)
G.M8
H.M6 Strap-up
Se ordrebekræftelse/følgeseddel for valgt ophængstype.
Se i odrebekræftelsen hvilken type der er valgt til ophængs systemet
C. Ekspansionsbolt (M6)
C.Expansion (M6)

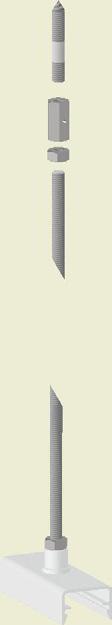

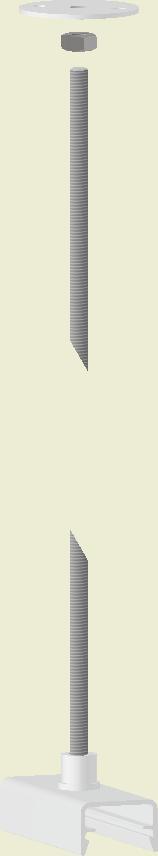

D. M6 gevindflange
D.M6 Gevindflange (M6)

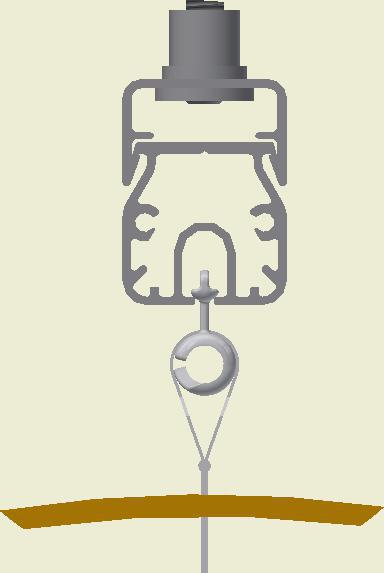

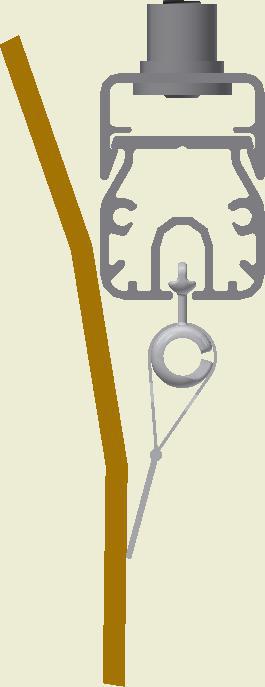

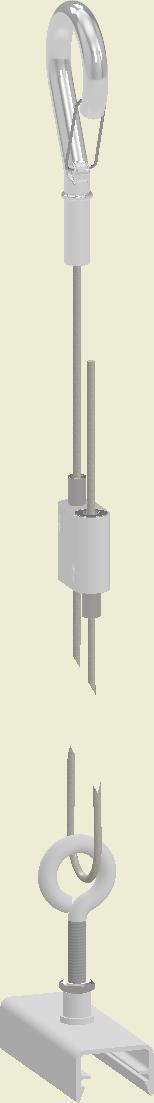

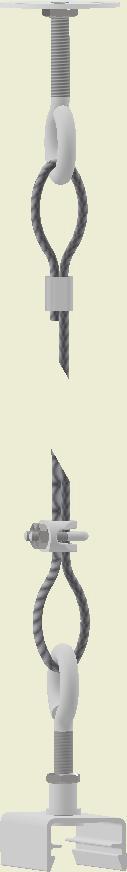

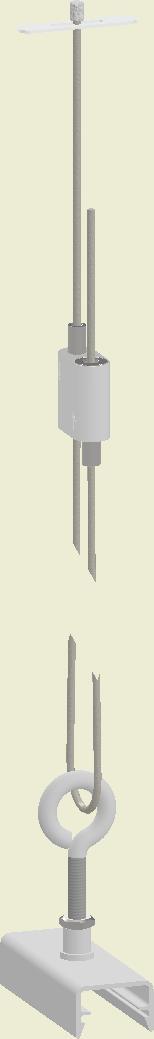

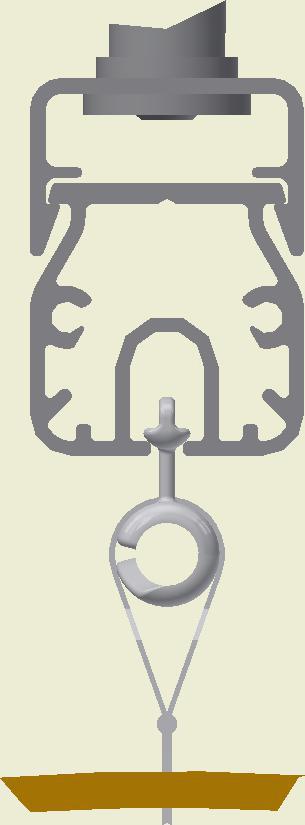

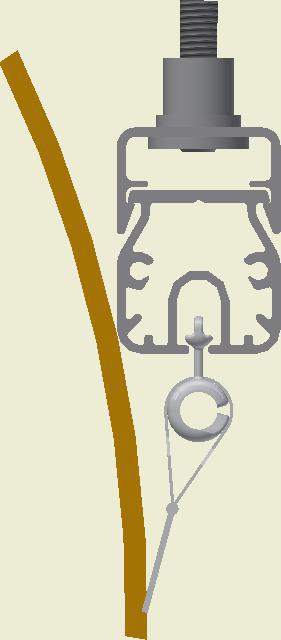

E. Wire med M6 øjebolt
E.Wire med M6 Øjebolt (M6)

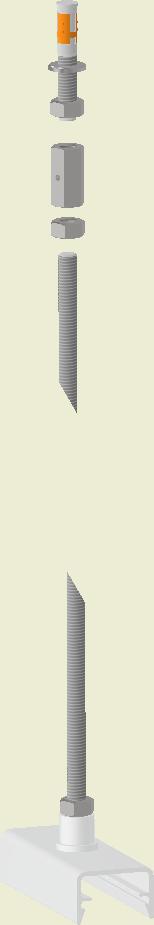

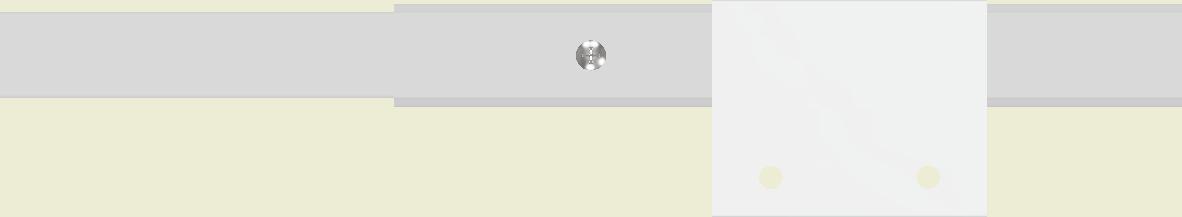

F. SafeStrapUp
F.Safestrapup (M6)

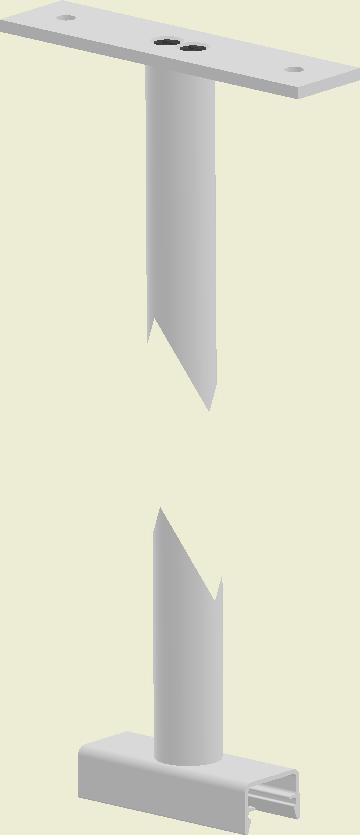

G. M8 Alu

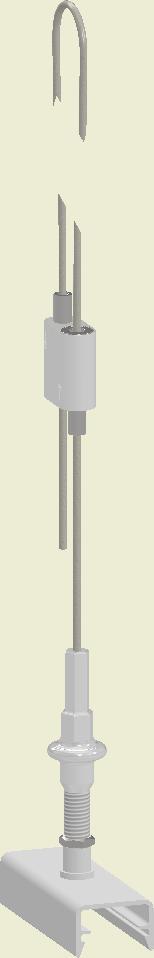

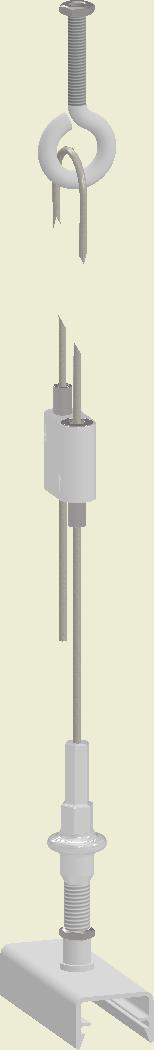

Smart-Adjust StrapUp:
I.M6/Øjebolt Strap-up
H. M6
J.Krog Strap-up
I. M6 øjebolt
K.Zinkplade Strap-up
J. Krog
K. Zinkplade

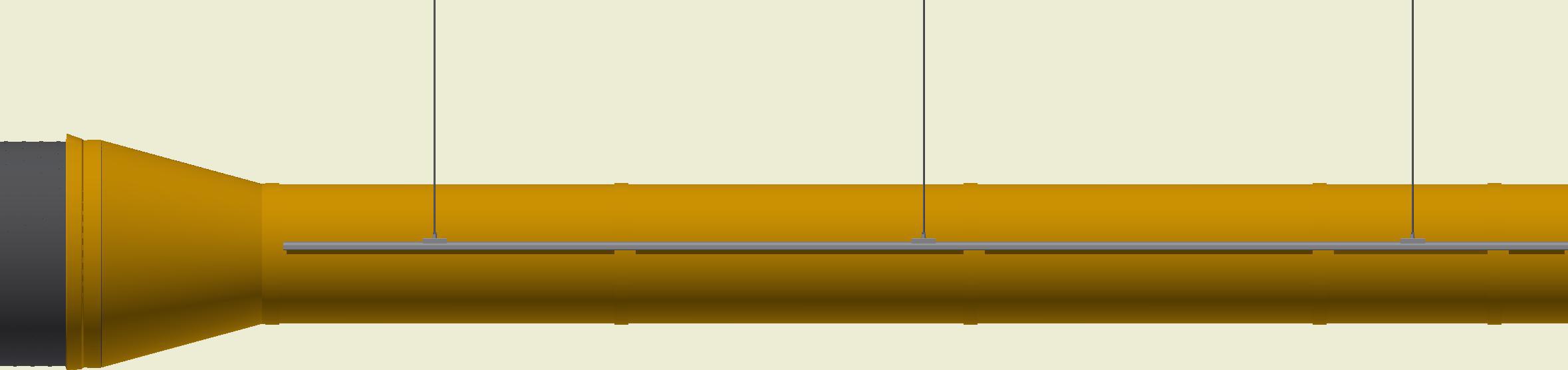

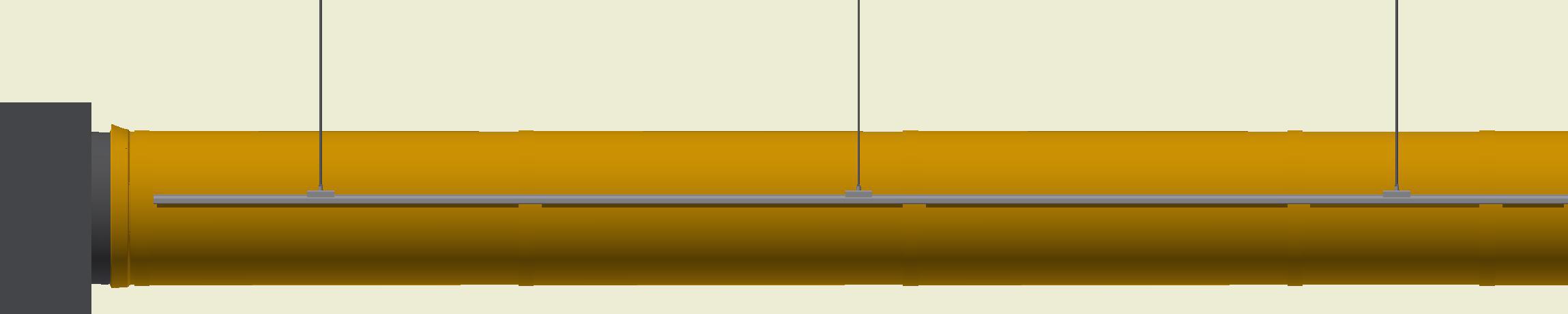

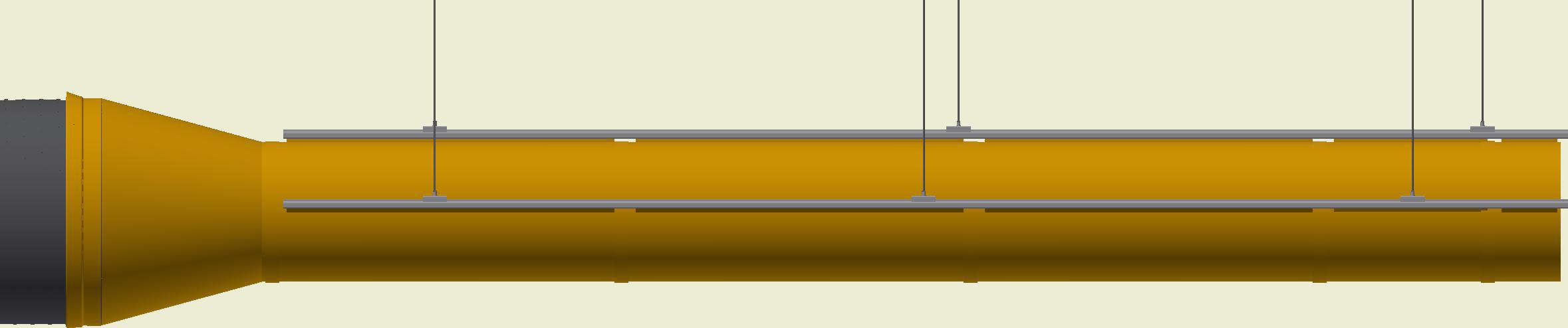

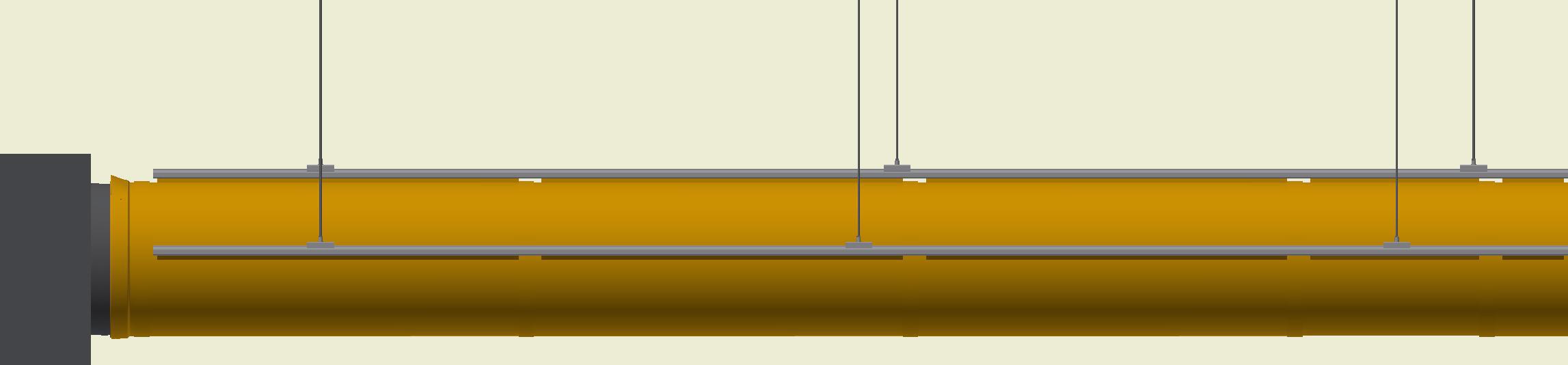

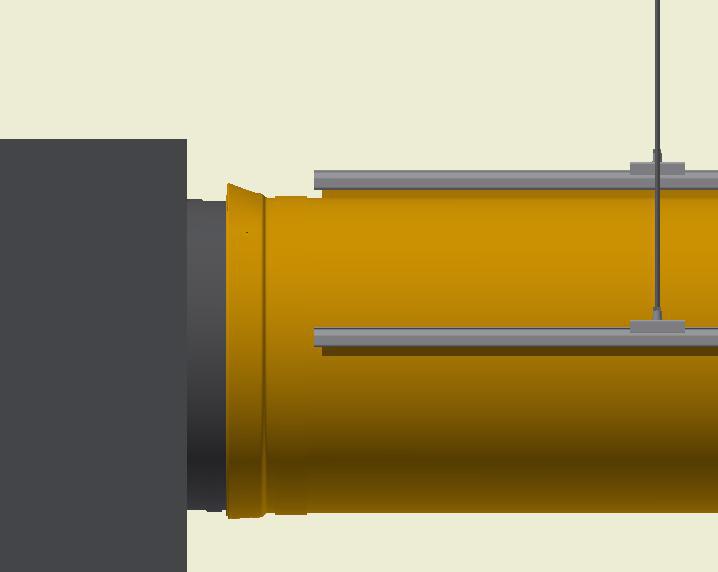

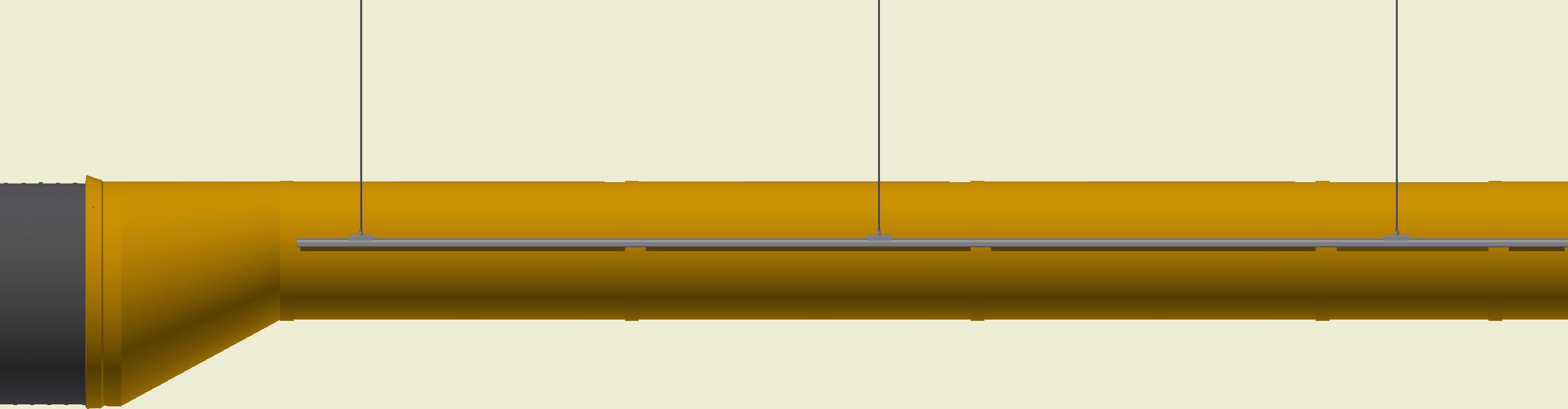

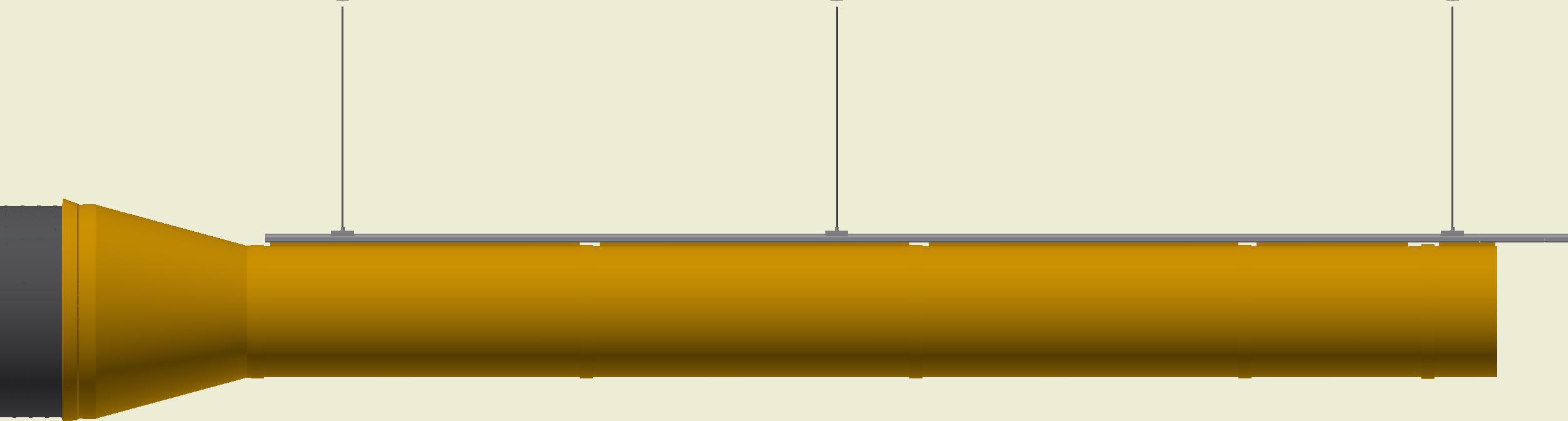

Safetrack, enkelt ophæng
OS-0005-DK-03
OS-0005-DK-03

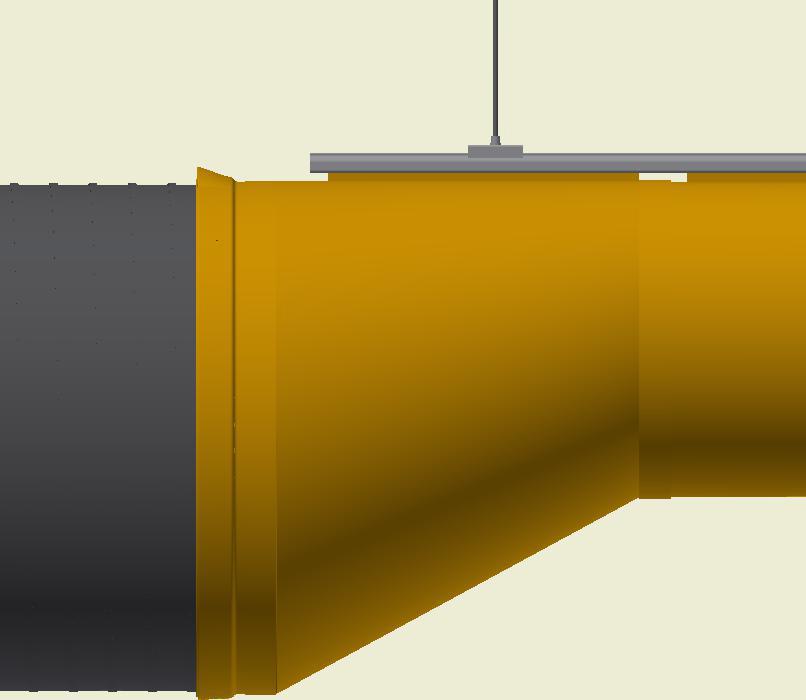

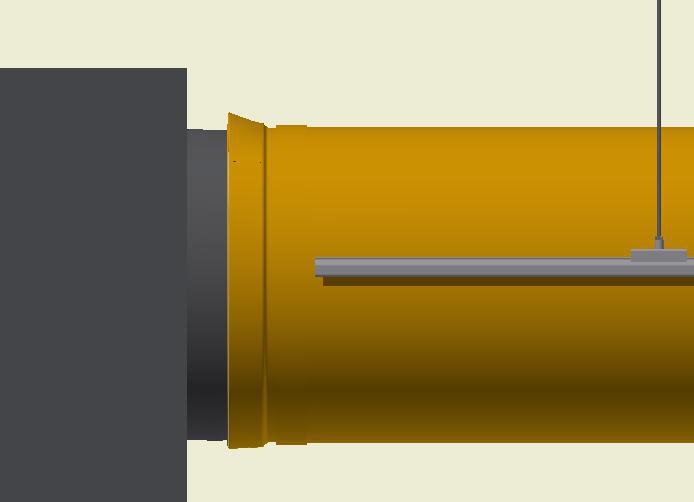

SafeVulst (kl.12) SafeSlider (kl.12)
H = Ø/2-ø/2-montagehøjde Eks. Ø650/2-ø400/2-46=79 mm
L = Længde kanal
Ø= Diameter
LS = Længde Studs
H = Højde
W = Bredde (Width)
O = Forsætning (Offset)
A = Afstand studs 1
B = Afstand studs 2
3 1 2 3

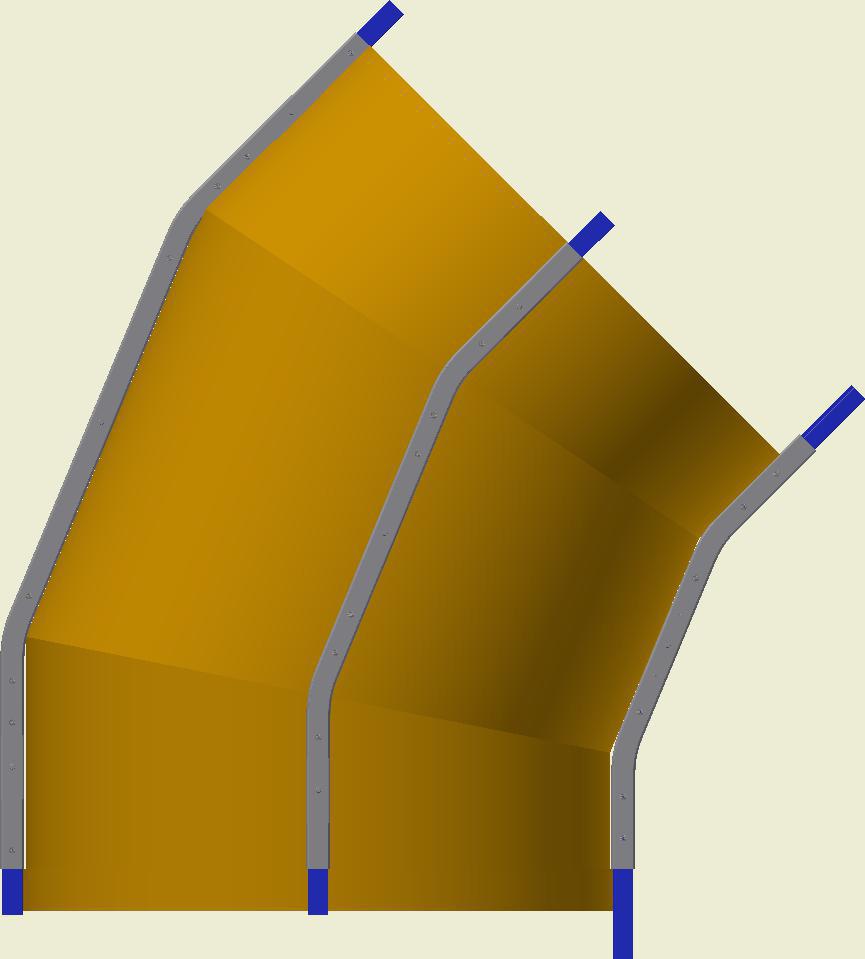

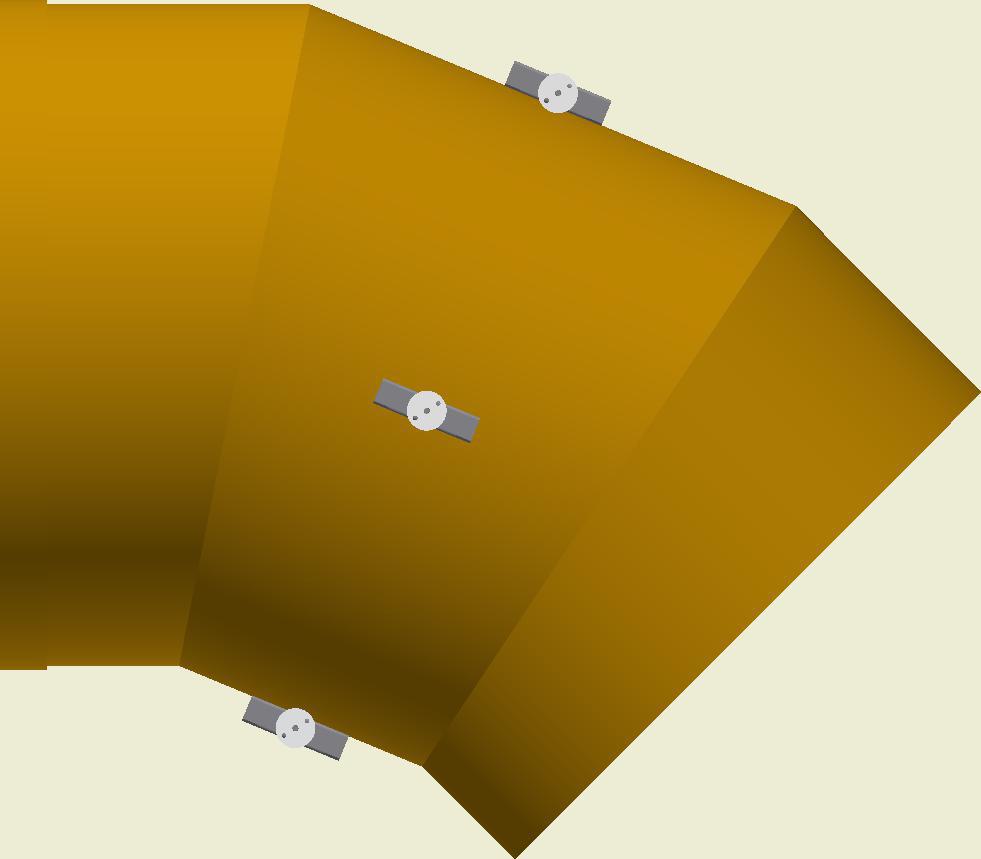

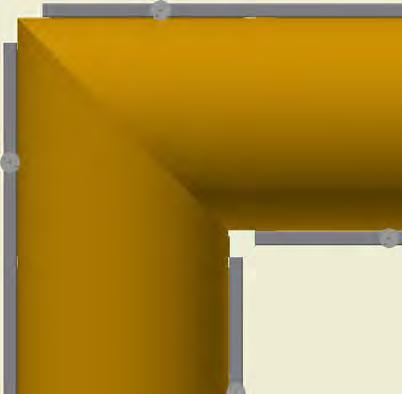

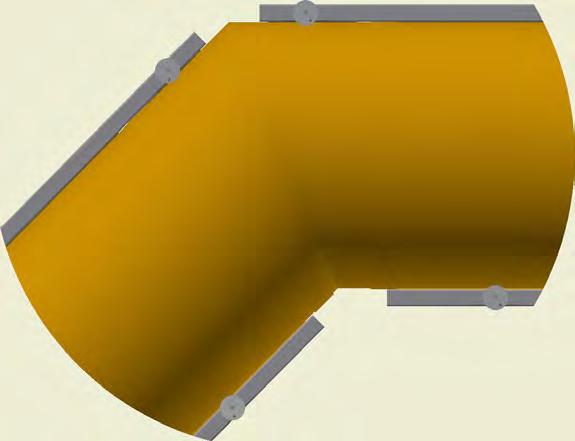

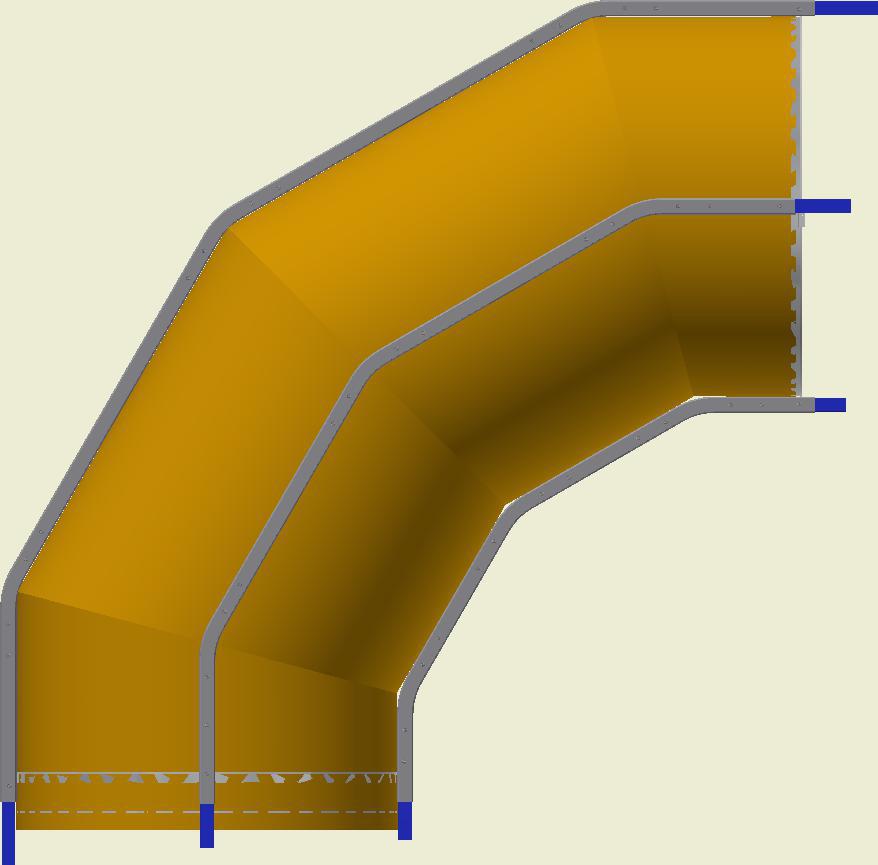

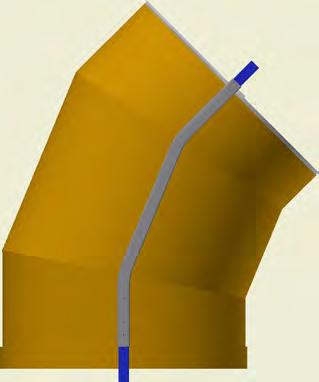

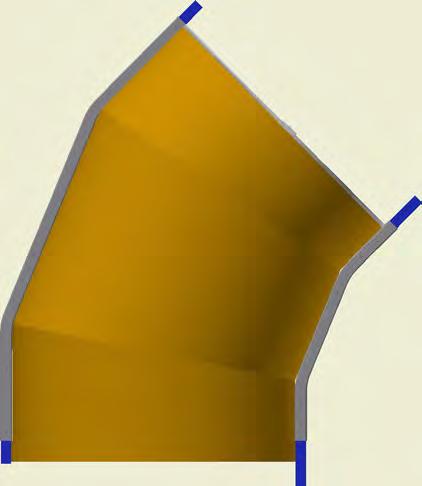

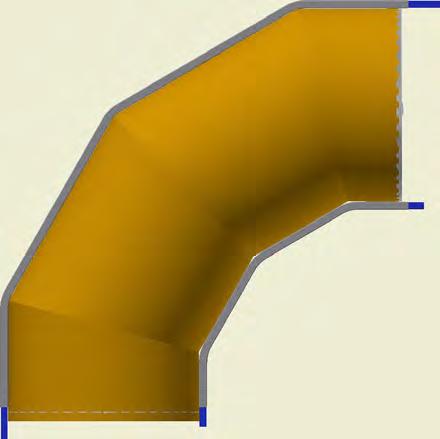

Rolled Bend 45° / Rolled Bend 90°

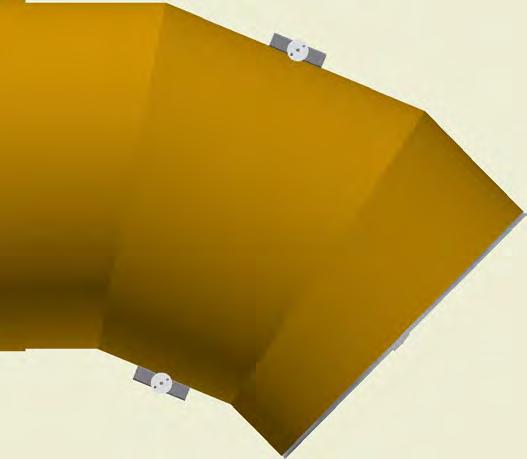

KE-Bøjning 45° / KE-Bøjning 90°

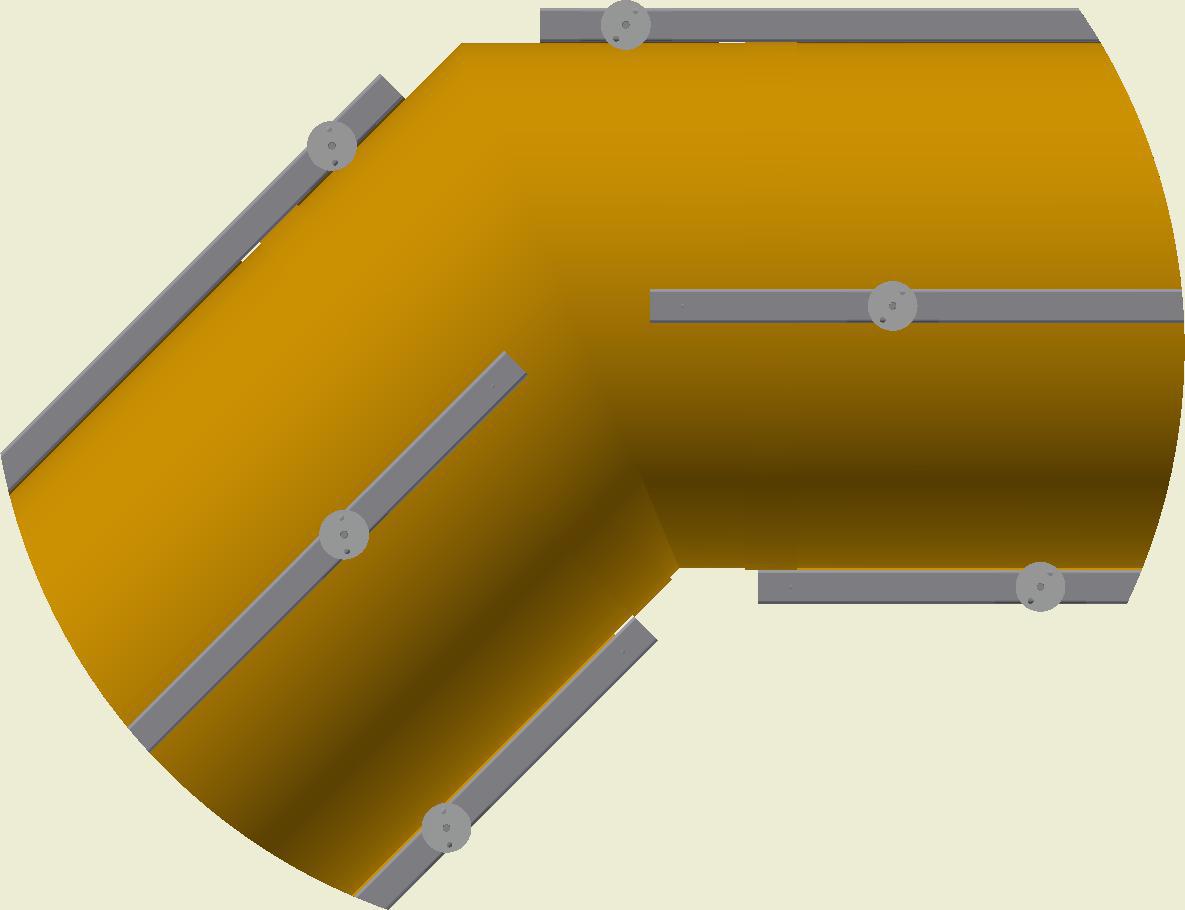

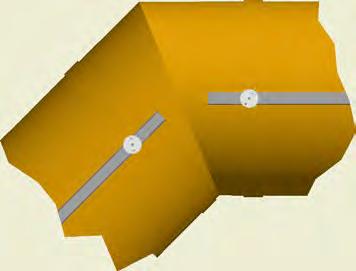

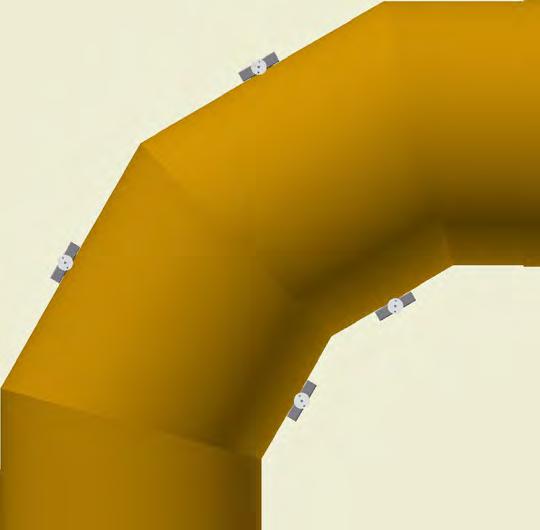

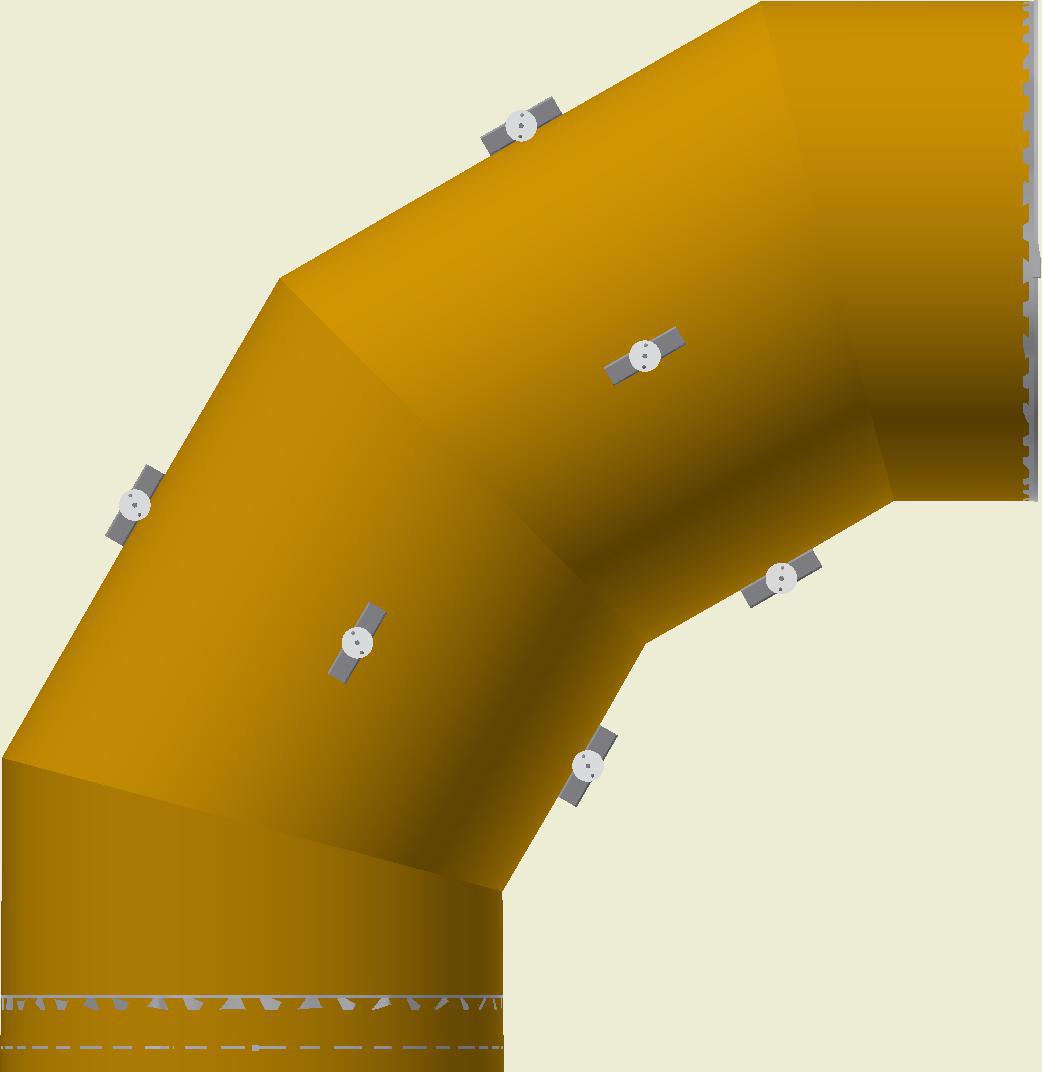

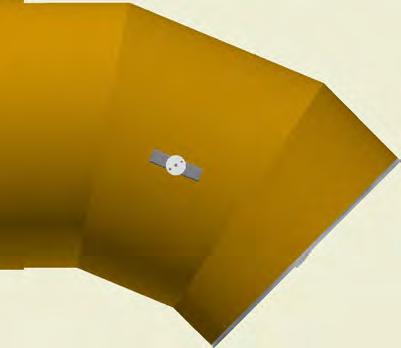

KE-Knæk (vilkårlig vinkel) / KE-Knæk 90°
Safetrack-ophængstyper
OS-0004-DK-05
OS-0004-DK-05
mm
mm
50 mm
Ophæ ngs typer.
Ophængstype
Monter skinnesystem efter tegninger og vedlagte montagevejledninger.
Monter skinnesystem efter tegninger og vedlagte montagevejledninger. Vær opmærksom på nedenstående montering af skinnesystemer med SafeCeil (A).
Vær opmærksom på at hvis det er med SafeCeil(A) kan de monteres på skinne som vist herunder.
A. SafeCeil
A.SafeCeil
B. Træskrue (M6)
B.Træskrue (M6)
G.M8
H.M6 Strap-up
Se ordrebekræftelse/følgeseddel for valgt ophængstype.
Se i odrebekræftelsen hvilken type der er valgt til ophængs systemet
C. Ekspansionsbolt (M6)
C.Expansion (M6)
D. M6 gevindflange
D.M6 Gevindflange (M6)
E. Wire med M6 øjebolt
E.Wire med M6 Øjebolt (M6)
F. SafeStrapUp
F.Safestrapup (M6)
G. M8 Alu
Smart-Adjust StrapUp:
I.M6/Øjebolt Strap-up
H. M6
J.Krog Strap-up
I. M6 øjebolt
K.Zinkplade Strap-up
J. Krog
K. Zinkplade
OS-0005-DK-03
OS-0005-DK-03

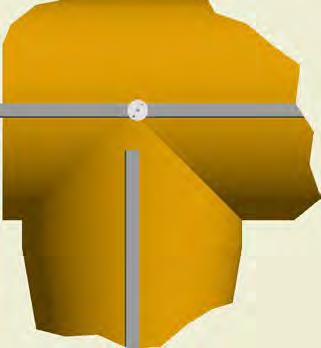

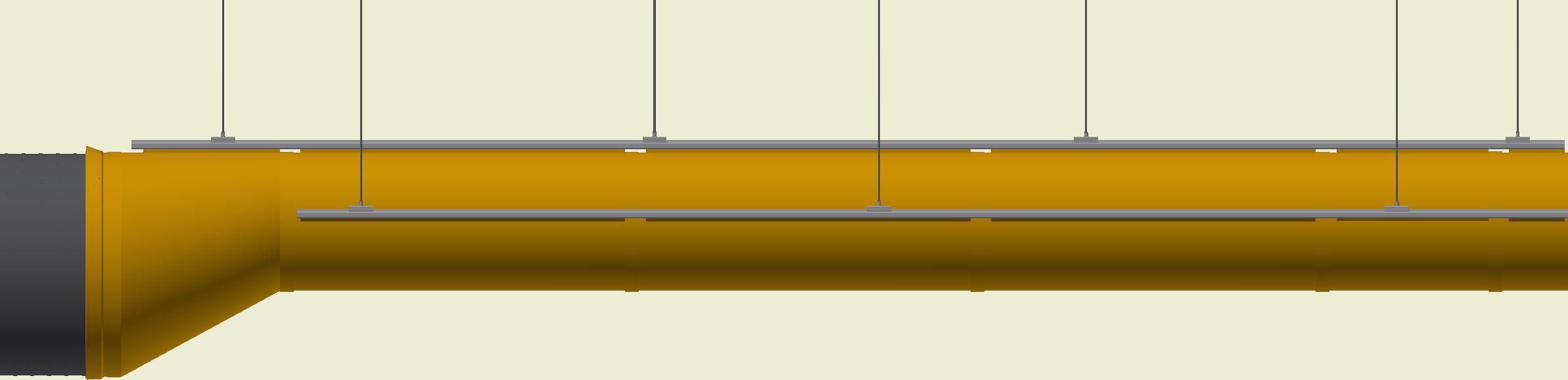

SafeVulst (kl. 3 og 9)
1 2
1 2 3
SafeSlider (kl. 3 og 9)

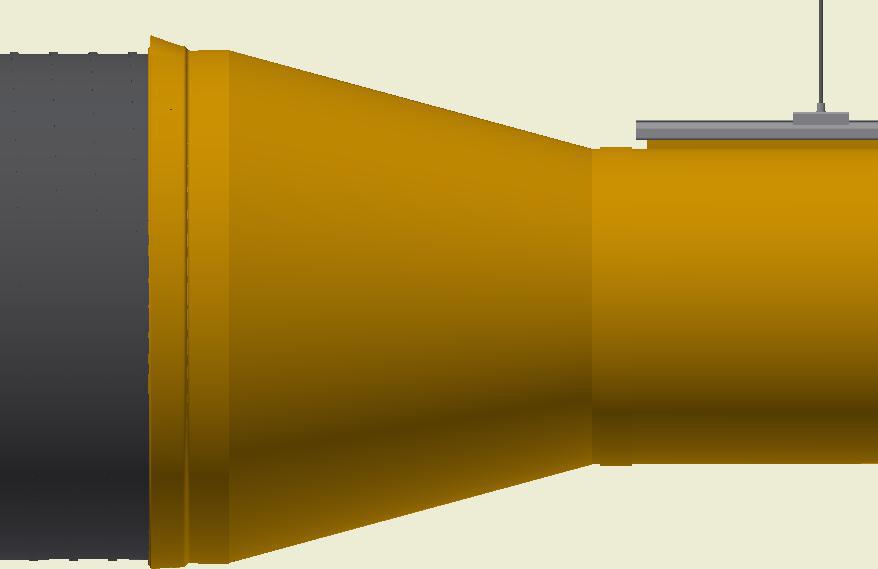

H= Ø/2-montagehøjde Eks. Ø630/2-46=269 mm

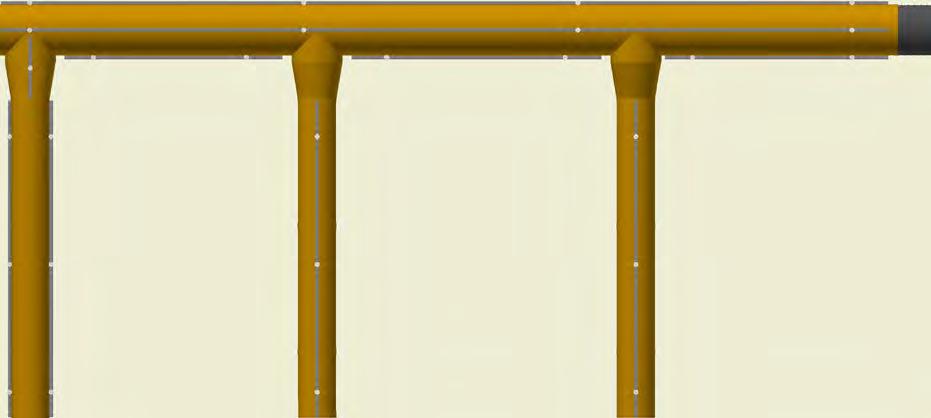

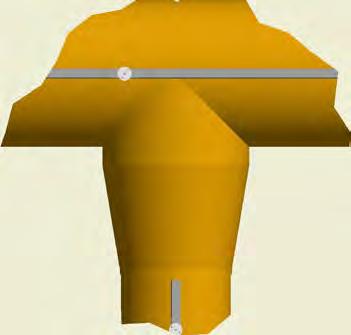

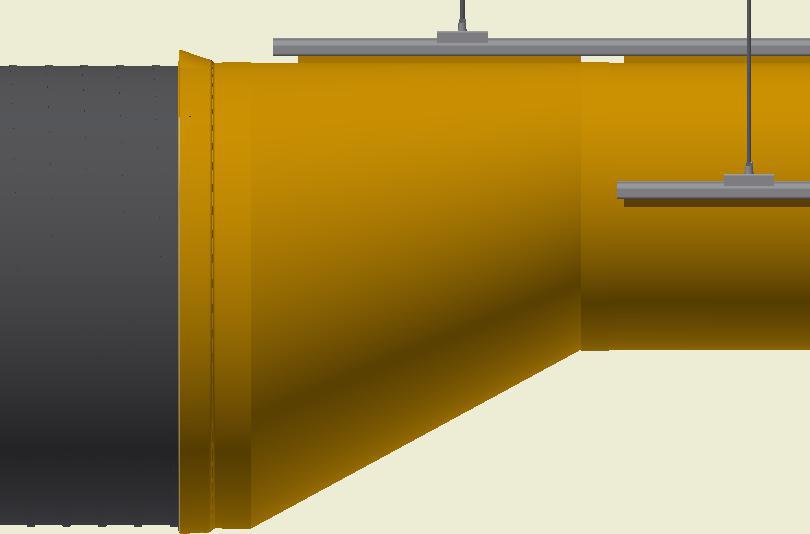

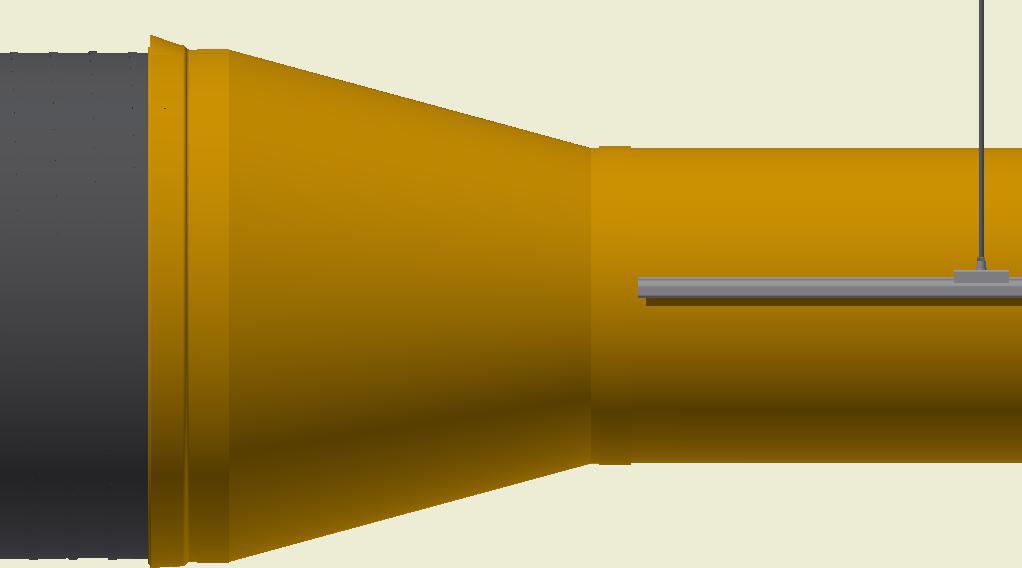

Ved ret underkant beregnes højdeforskellen Z1 således:
ø Fordeler/2 - Ø Forgrening/2 = Z1
Eks: Fordeler ø630 mm - Forgrening Ø300 mm: (630/2) - (300/2) = 165 mm
A B C D
B A

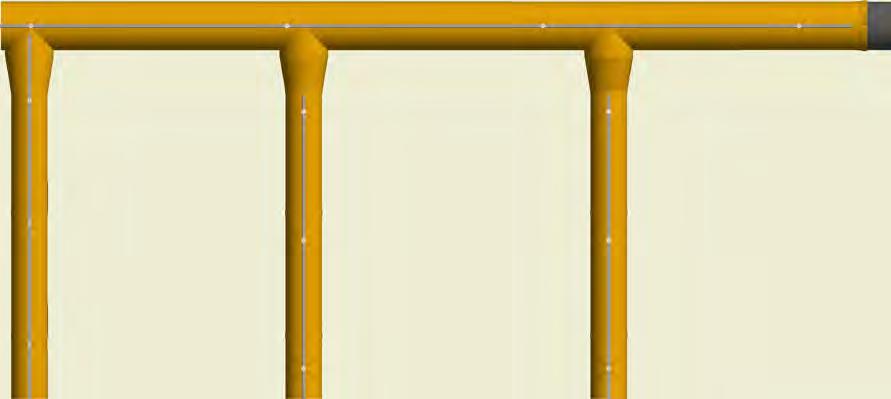

Note for studse 1 række ophæng er mulig ved studse, hvor L er over 500 mm, og studsen er placeret med Ret overkant
