Index SafePro
Ø (rund) kanal

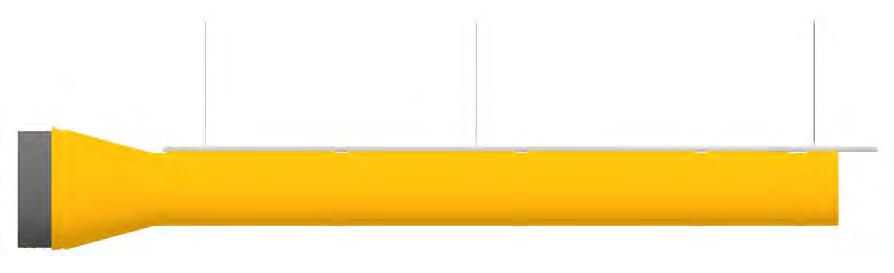

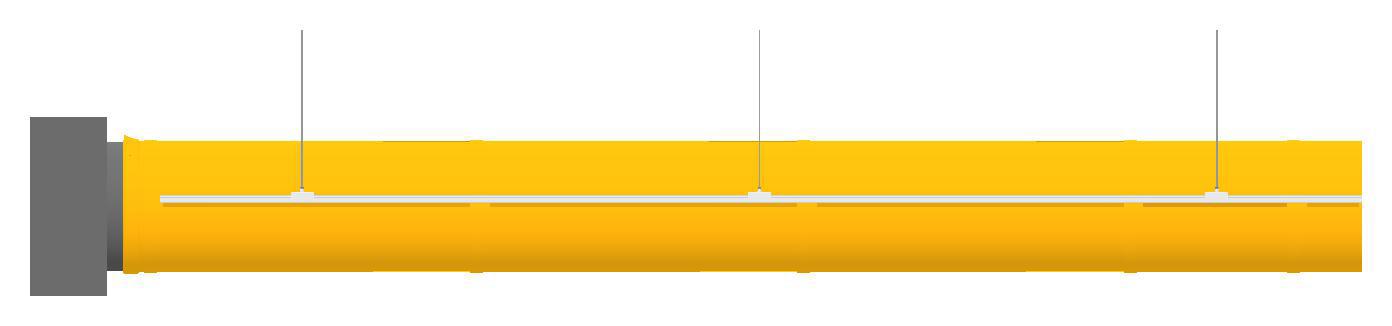

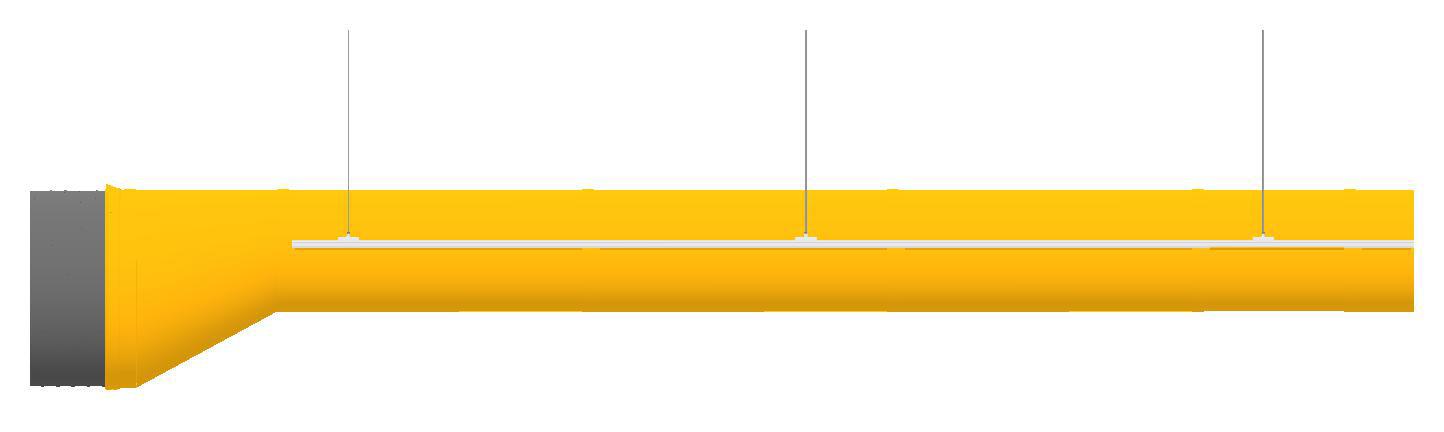

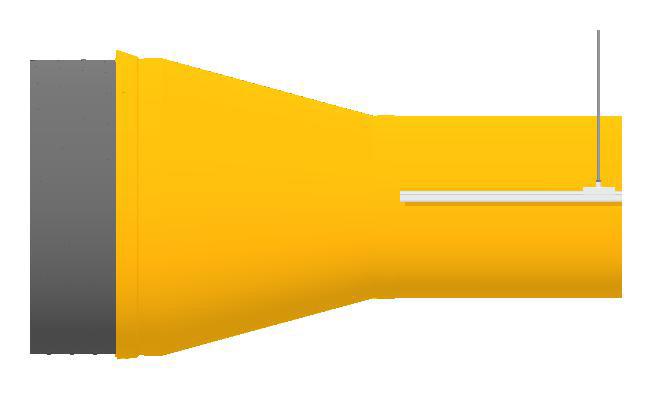

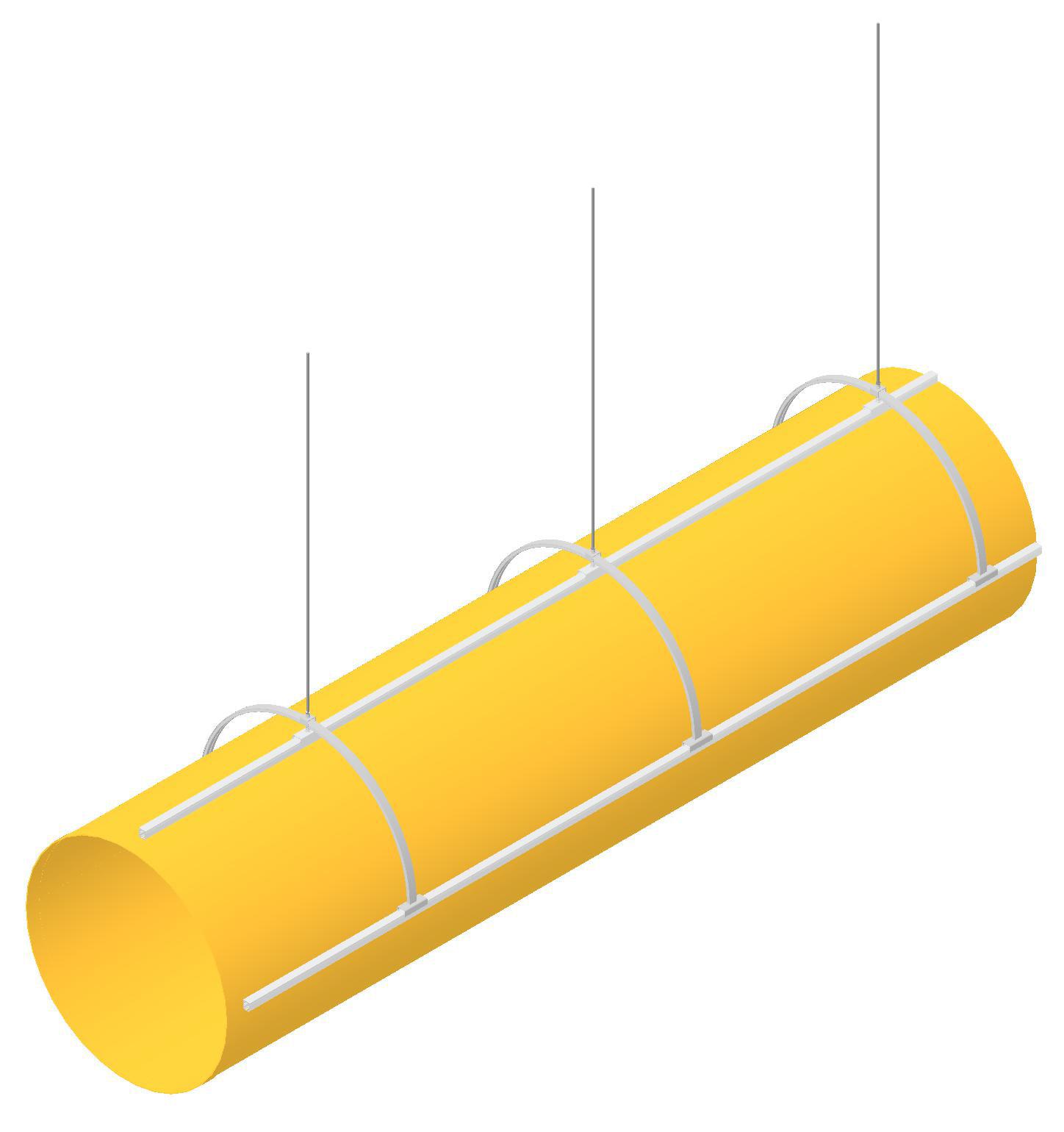

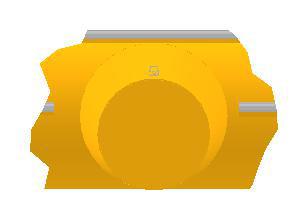

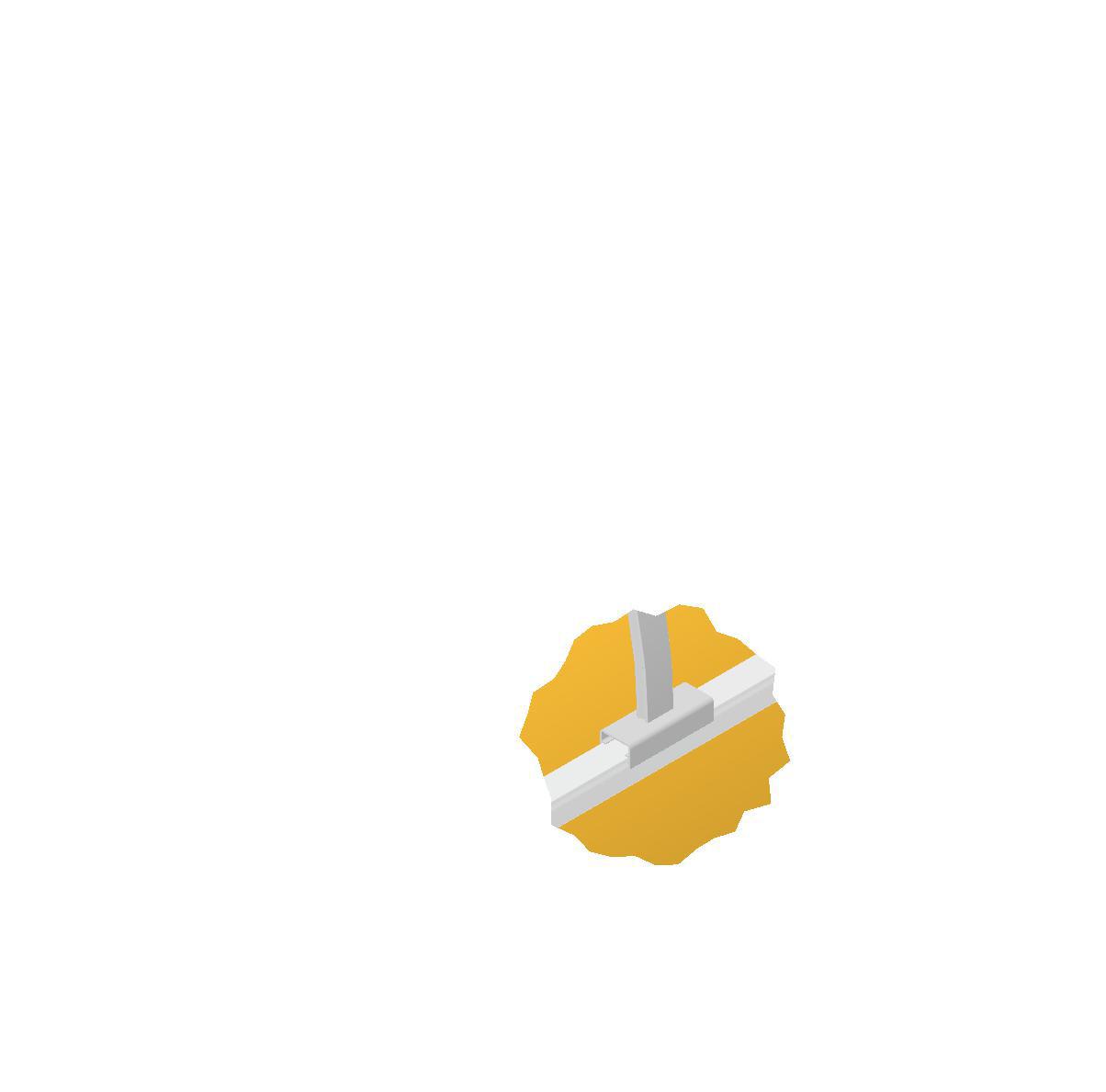

SafePro Enkelt ophæng

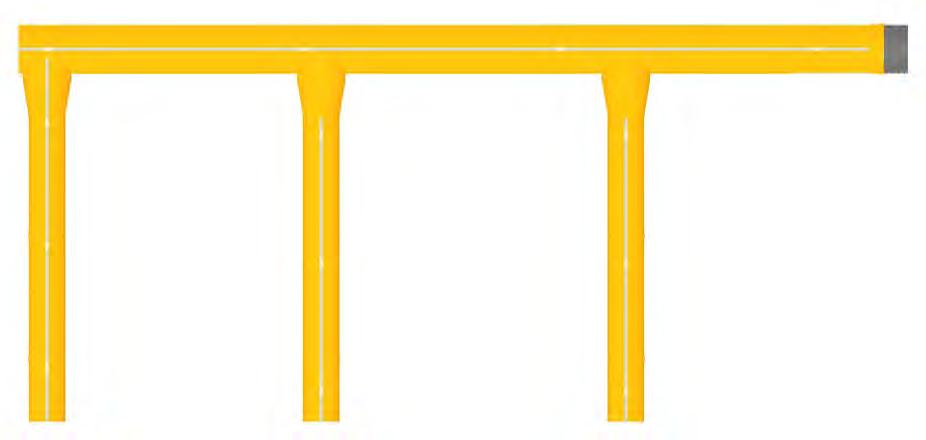

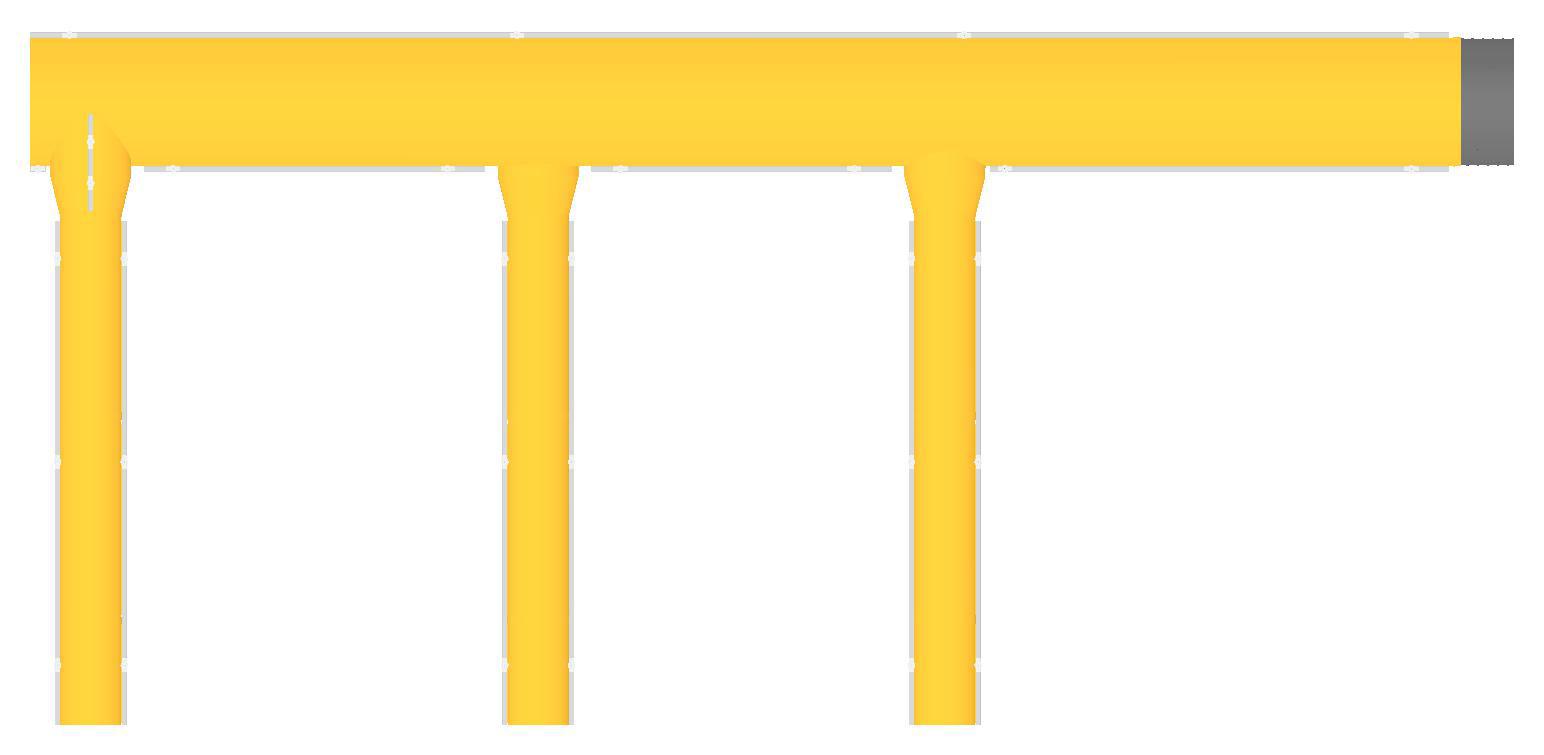

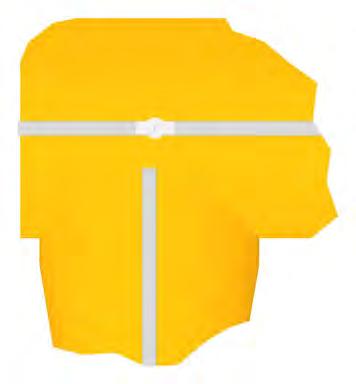

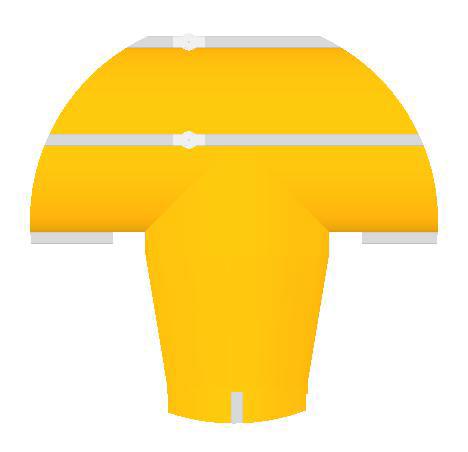

SafePro Enkelt ophæng fordeler

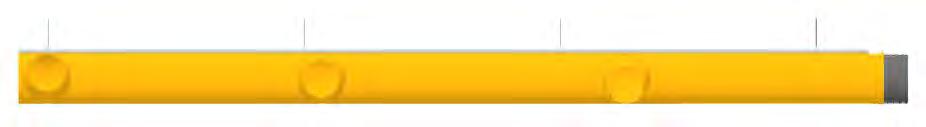

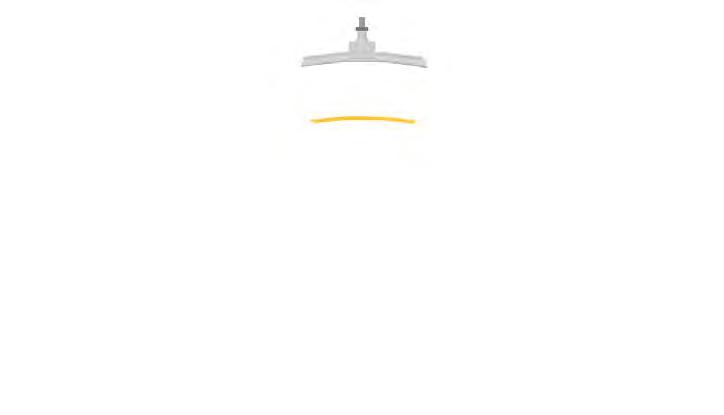

SafePro Enkelt ophæng Safe 360

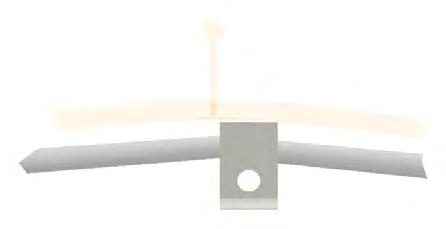

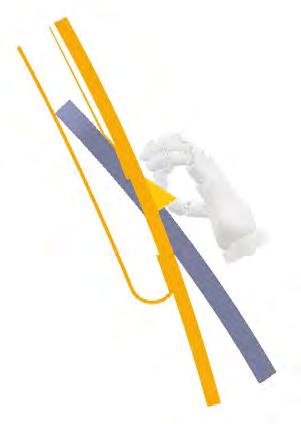

SafePro Enkelt ophæng Duct Arch

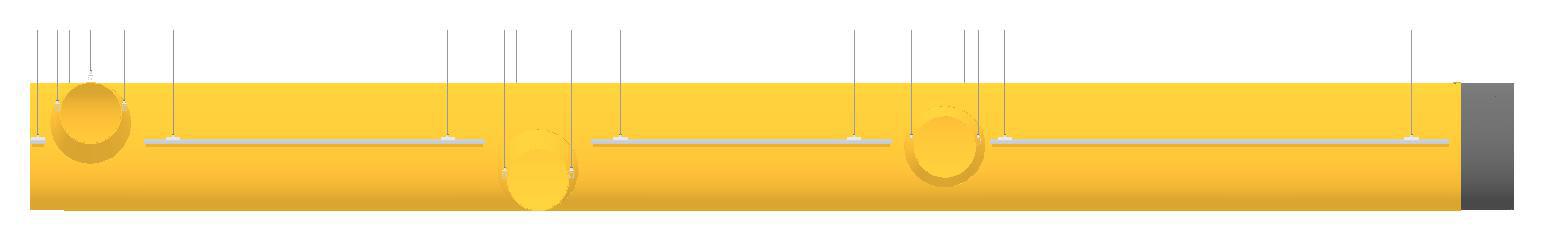

SafePro Enkelt ophæng SafeStretch

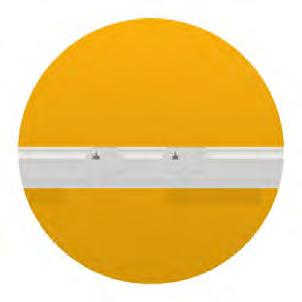

SafePro Enkelt ophæng SafeStretch bund

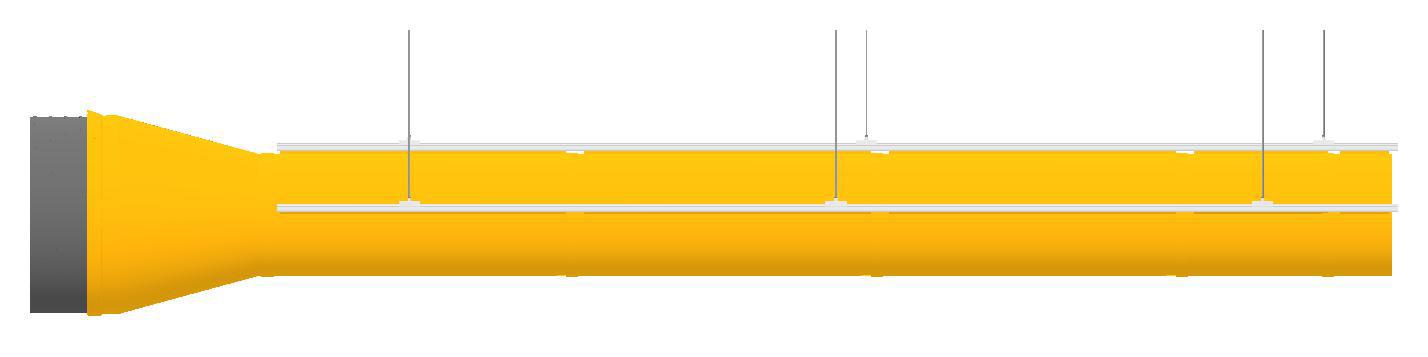

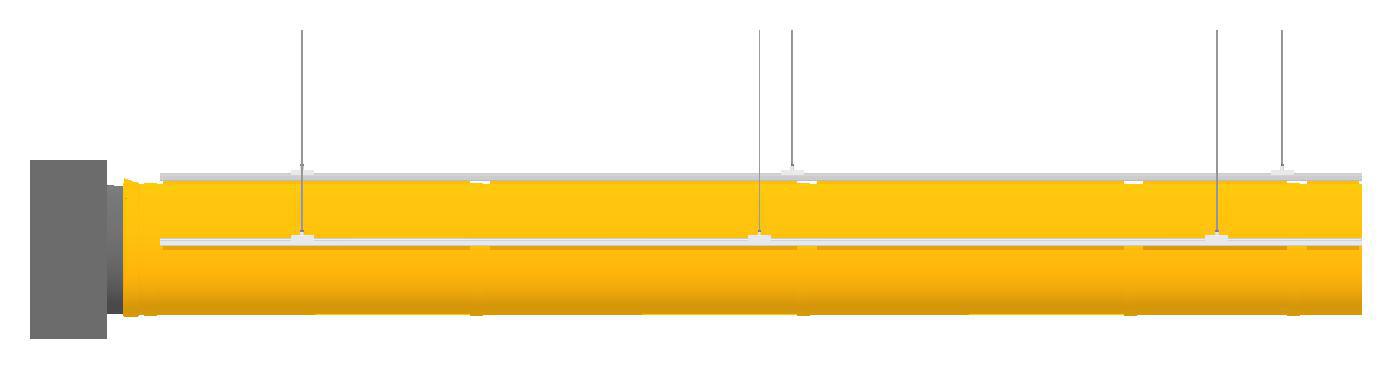

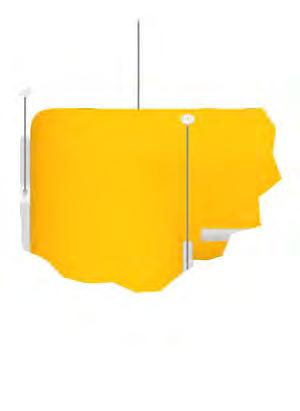

SafePro Dobbelt ophæng

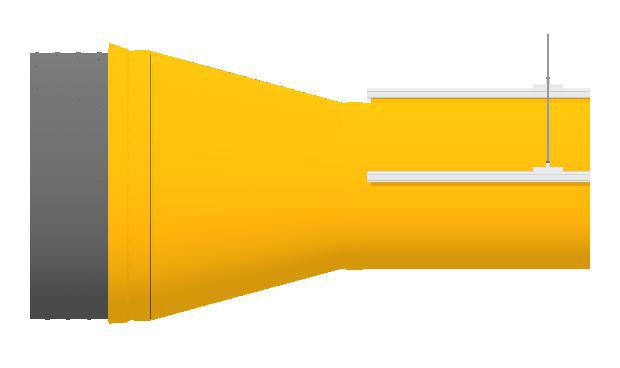

SafePro Dobbelt ophæng fordeler
SafePro Dobbelt ophæng Safe 360
SafePro Dobbelt ophæng Duct Arch
SafePro Dobbelt ophæng Justerbar stropper 45˚ bøjning
SafePro Dobbelt ophæng Justerbar stropper 90˚ bøjning
SafePro Triple ophæng
SafePro Triple ophæng fordeler
SafePro Triple ophæng SafeArch

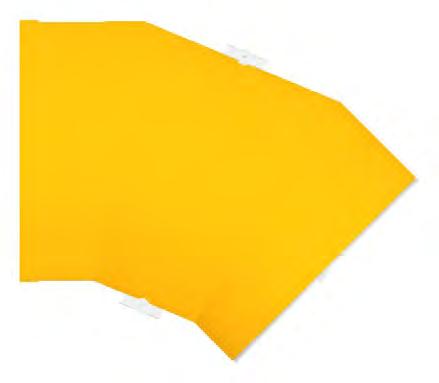

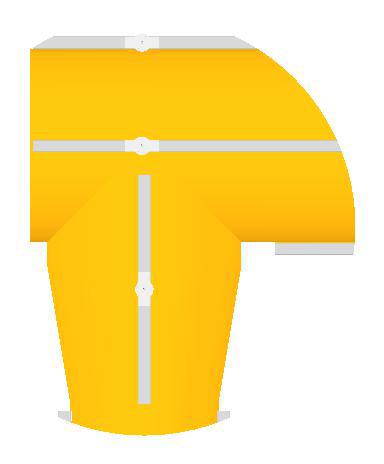

SafePro Fælles Rolled Bend 45˚

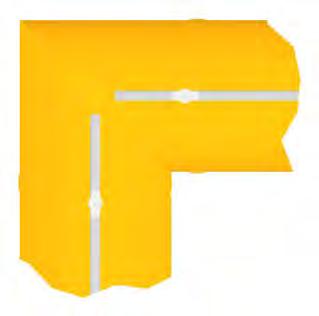

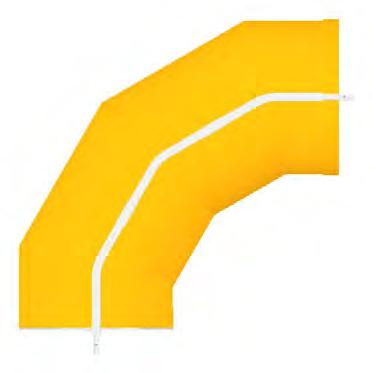

SafePro Fælles Rolled Bend 90˚
SafePro Fælles KE-Bøjning 45˚
SafePro Fælles KE-Bøjning 90˚

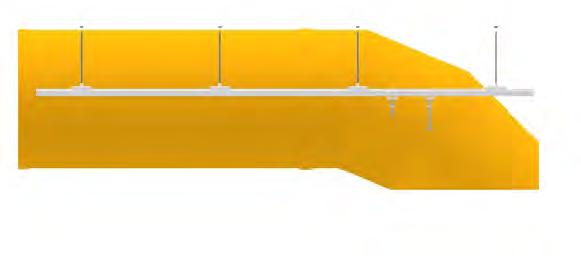

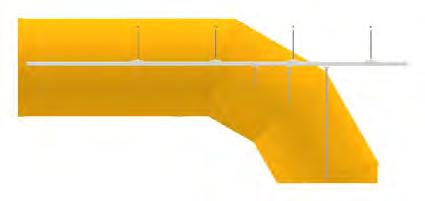

SafePro Fælles KE-Knæk
SafePro Fælles KE-Knæk 90˚

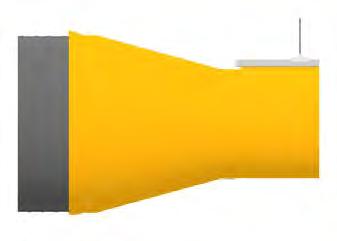

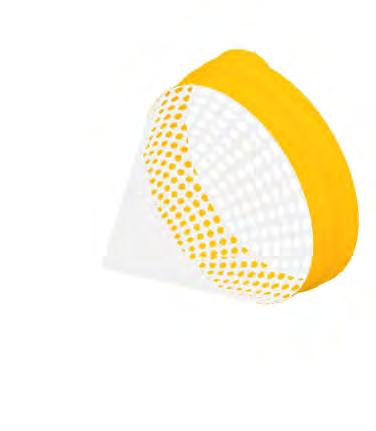

SafePro Fælles KE-SRD

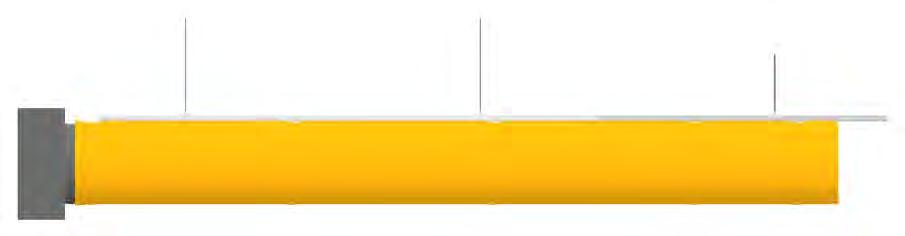

SafePro, enkelt ophæng OS-2605-DK-00
OS-0005-DK-00

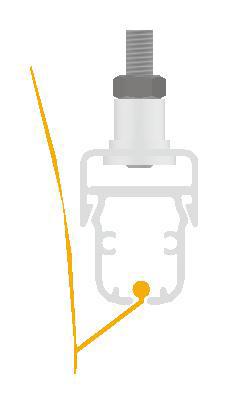

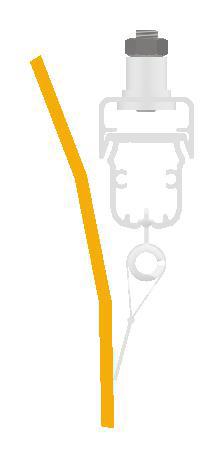

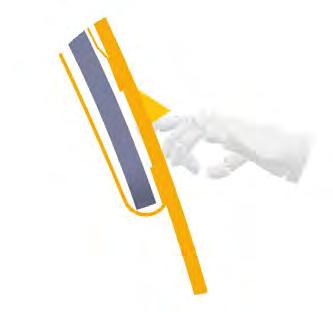

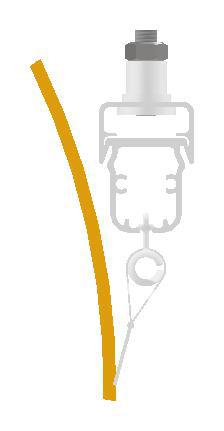

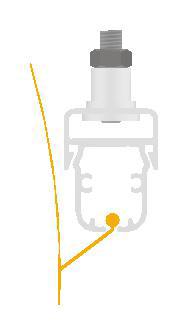

Safevulst (kl.12) Safeslider (kl.12)
H= Ø/2-ø/2-montagehøjde Eks. Ø650/2-ø400/2-46=79 mm
1 2 3 1 2 3

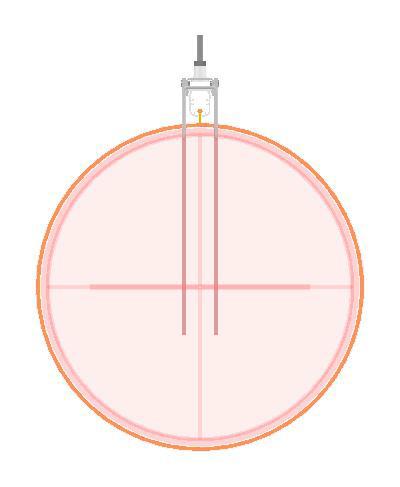

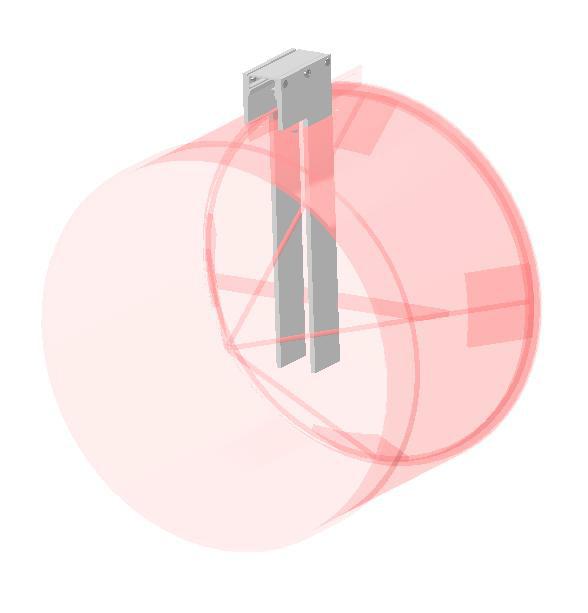

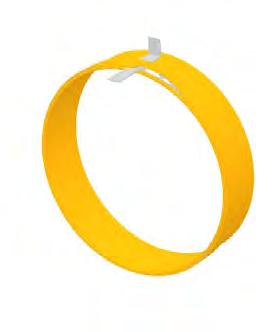

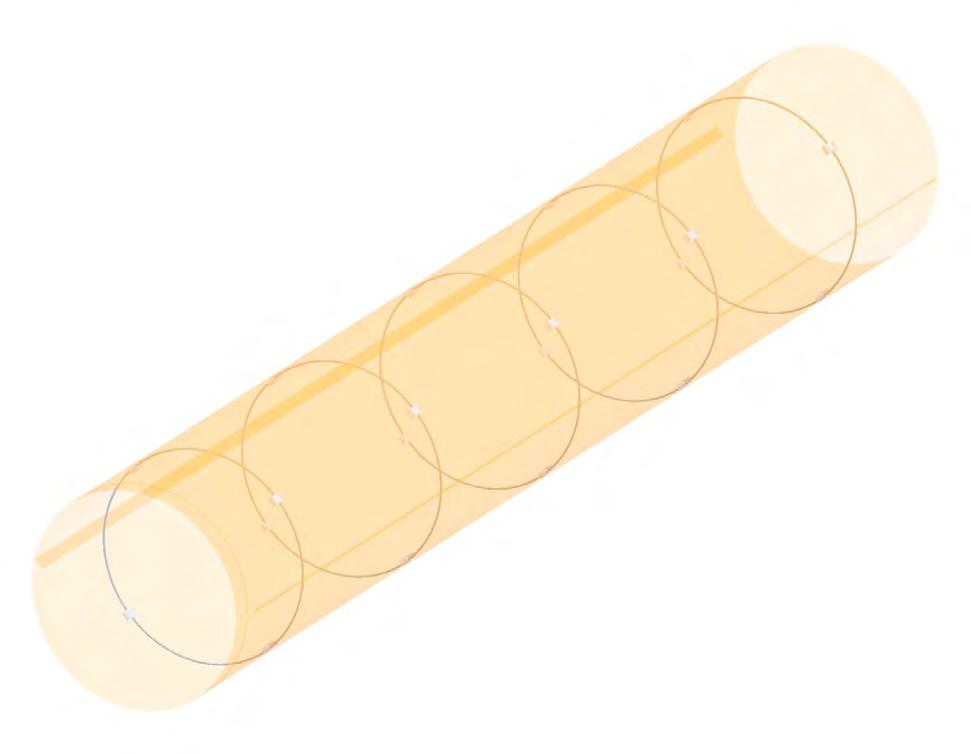

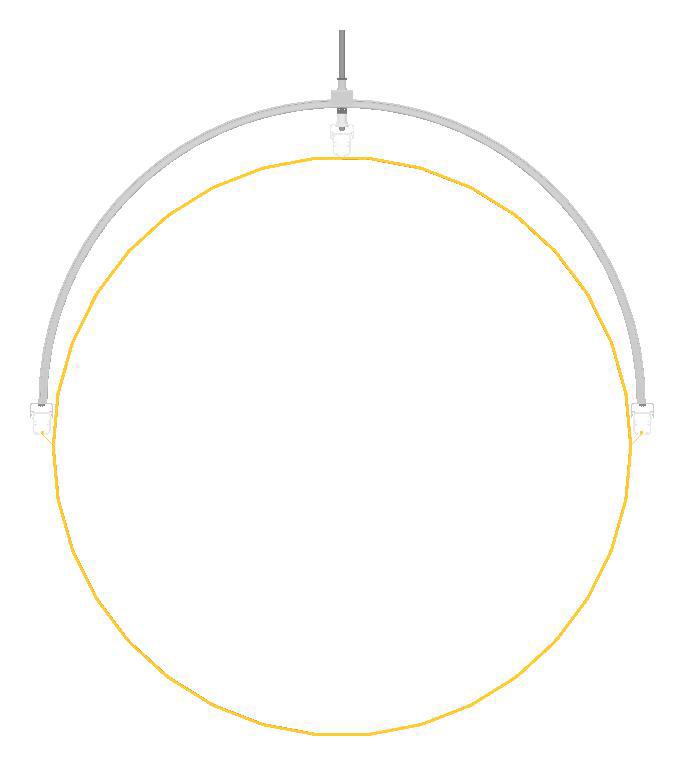

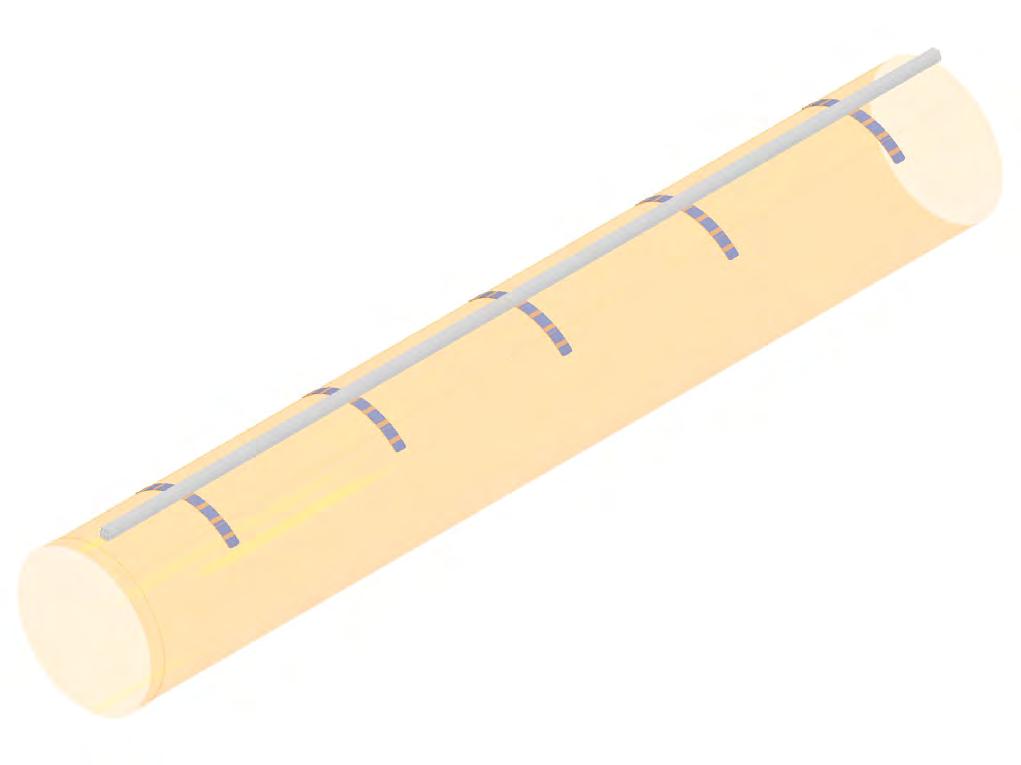

SafePro, Safe 360, Enkelt ophæng OS-2614-DK-00
OS-0014-DK-02 1000mm
Kanaldiameter Ringtykkelse

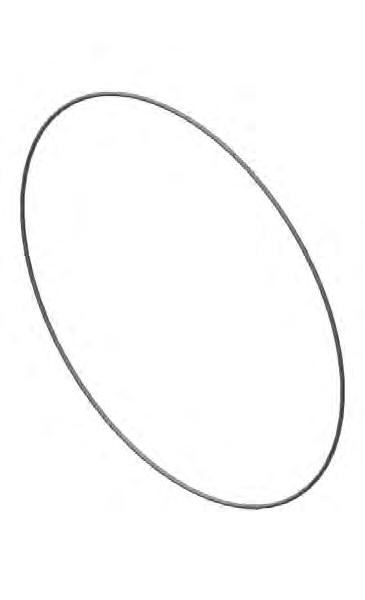

Ring Dimension:
Ø200-Ø630 mm: 3 mm Ø631-Ø1270 mm: 4 mm
200 - 630 = ø3
631 - 1270 = ø4
Lås ved kl. 12, hvis kanal er større end Ø399 mm
Lås ved kl 12 hvis pose over Ø399
B
Poser over Ø500 Medsendes ringende løst
Ved kanaler over Ø500 mm medsendes ringene løst (monteres på stedet)
OS-2616-DK-00
OS-0016-DK-01

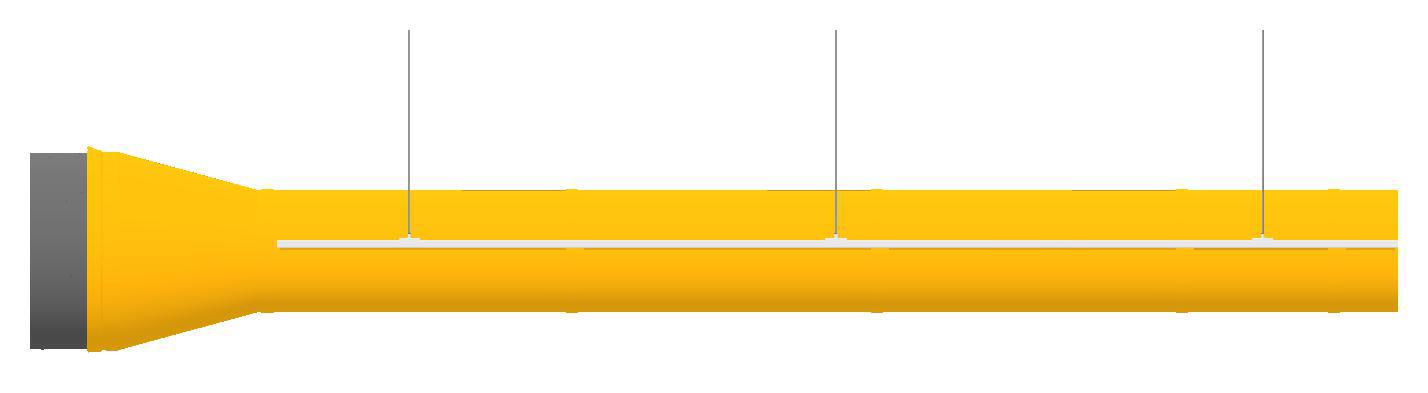

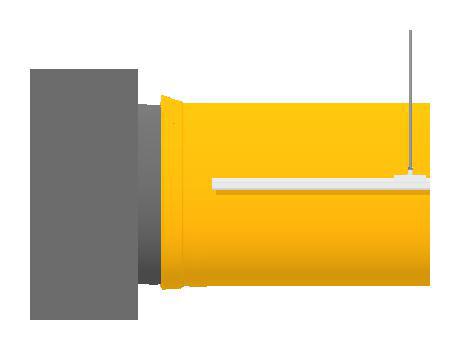

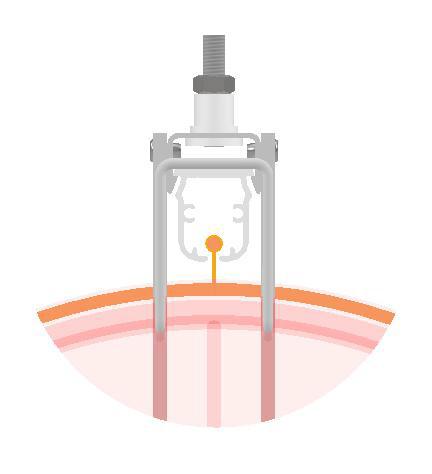

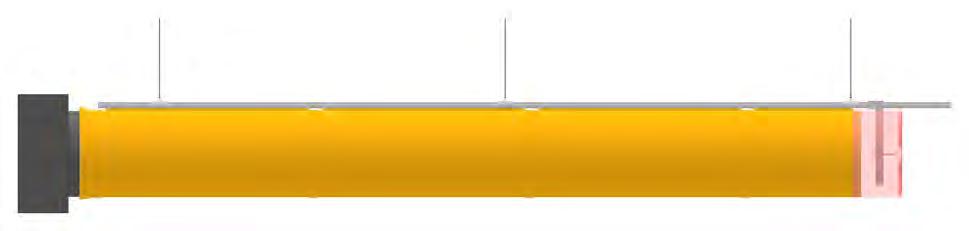

SafePro, SafeStretch, enkelt ophæng
OS-0020-EN-02
OS-2620-DK-00
Fastgørelsespunkt

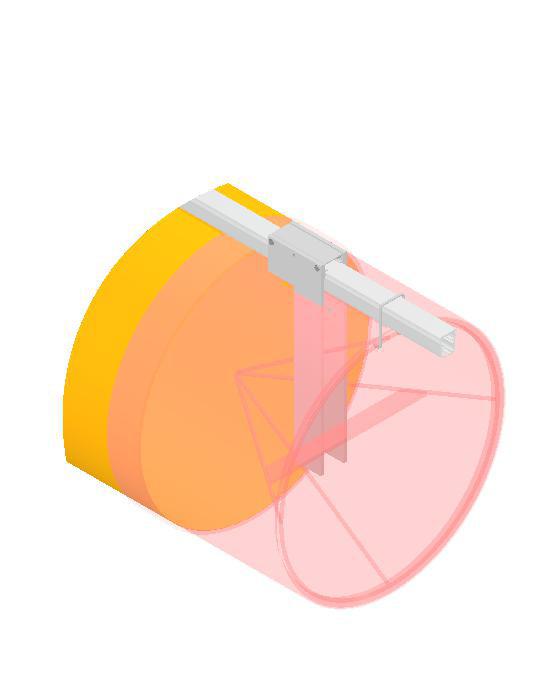

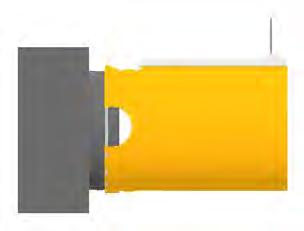

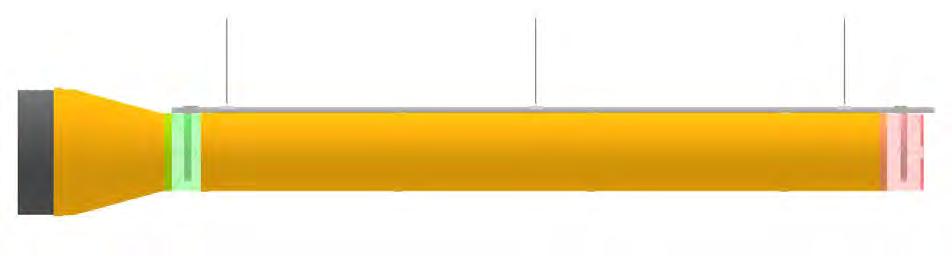

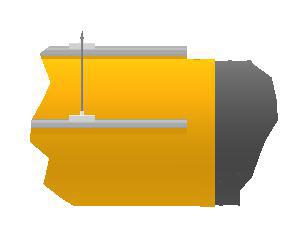

Når hele tekstilkanalen er monteret på skinnen, fastgøres tekstilkanalens indløb til stålkanalen. Før SafeStretch Fastener ind under spændebåndet ved kanalindløbet. Stram spændebåndet for at holde tekstilkanal og Fastener på plads. Til sidst skrues SafeStretch Fastener fast på enden af skinnen med to skruer.
When the whole duct run has been pulled onto the track, slide the duct opening over the end of the metal duct. Fix the SafeStretch Fastener to the end of the metal duct by sliding the fastener through the slot in the fabric starting sleeve and then under the worm gear clamp. Once in place tighten worm gear clamp to hold duct and fastener in place.Then fix the SafeStretch fastener with 2 screws to the end of the track.
SafeStretch Fastener
Spænde-
Opstramning
Opstramning
Fastgørelsespunkt
Indvendige Safe 360-ringe skal monteres på stedet (se OS-2614-DK)
Fastgørelsespunkt
Opstramning
Clamp

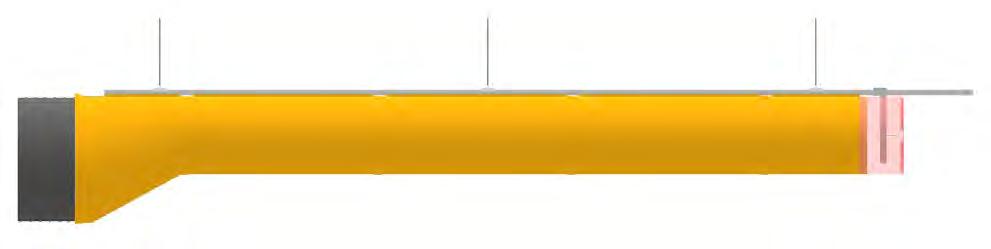

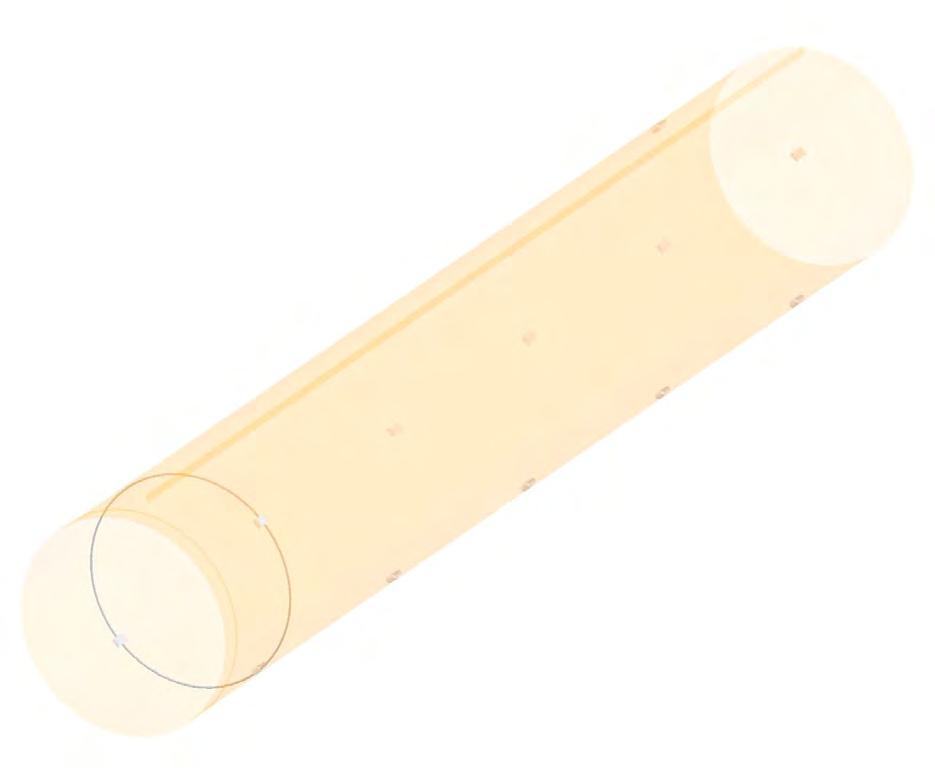

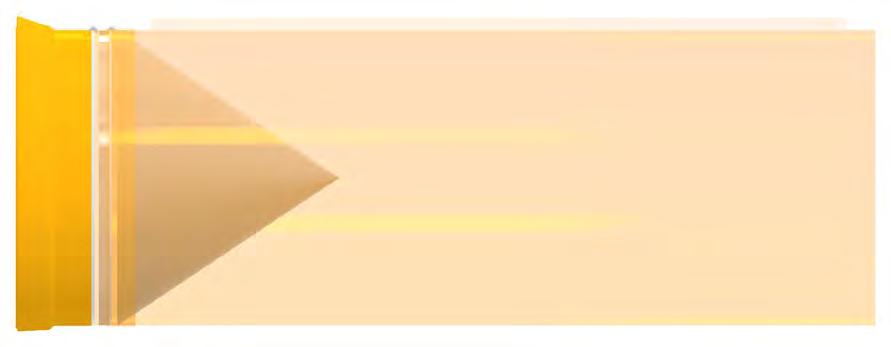

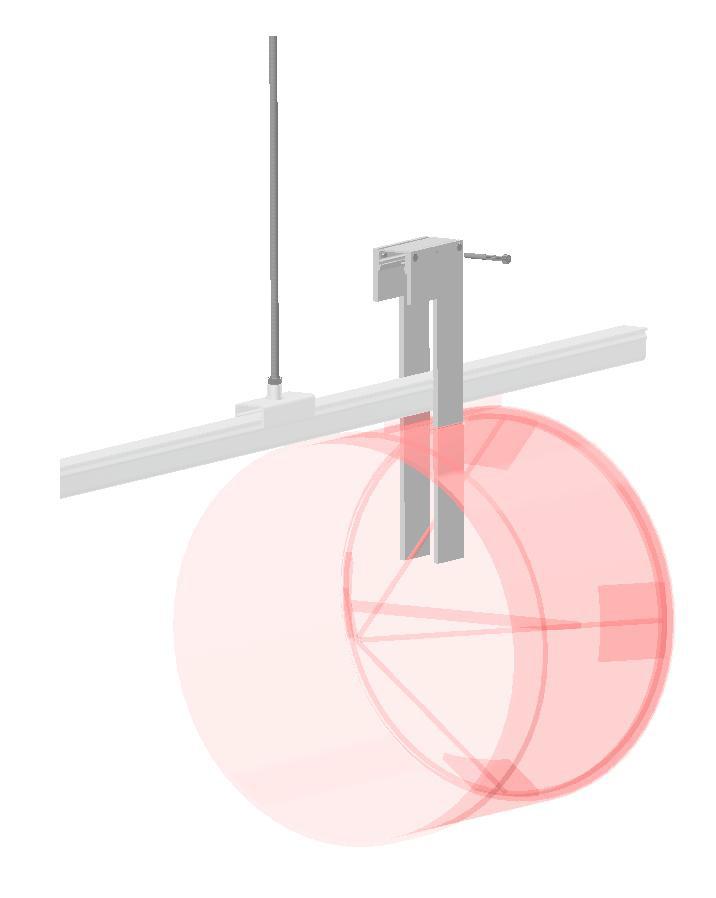

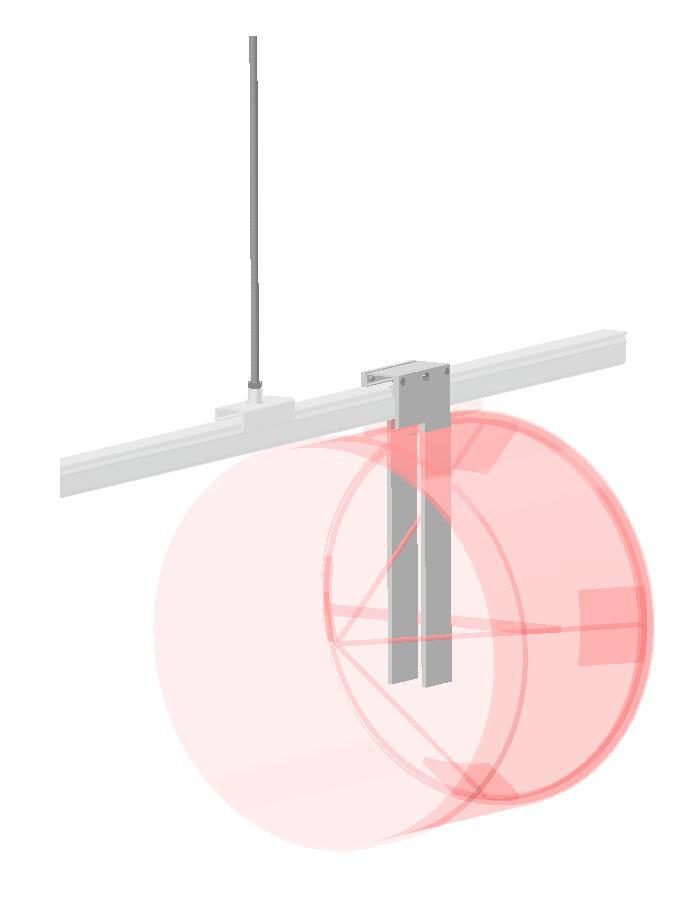

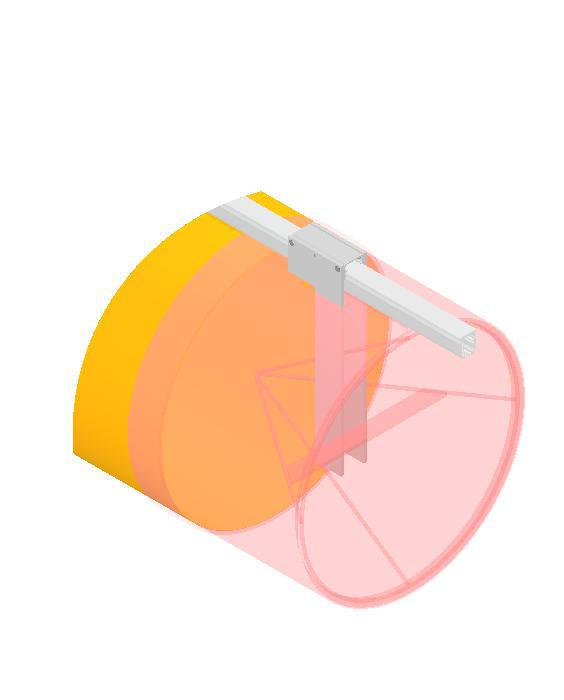

SafePro, SafeStretch, enkelt ophæng (bund)
OS-2621-DK-00
OS-2621-DK-00
ATekstilkanalen strækkes ved hjælp af SafeStretch Bracket, der skubbes hen mod endestykket af kanalen, indtil kanalen er udstrakt. Herefter spændes pinolskruen.
A
For tekstilkanaler med diameter større end 600 mm medsendes en krog til stabilisering af SafeStretchringen/bunden.
SafeStretch Bracket Bund
Indvendig lynlås

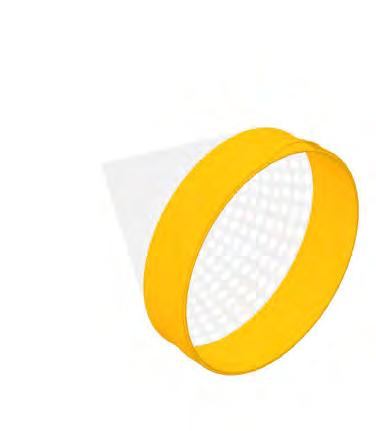

SafeStretch-ring

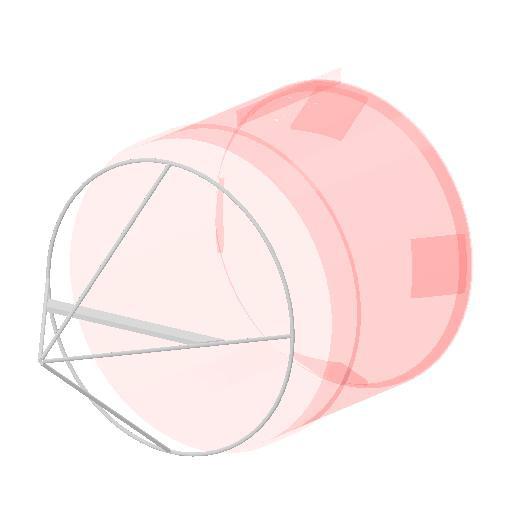

Montér SafeStretch-ringen i SafeStretchbunden og fastgør den med trykknapperne (eller gummiringen, hvis diameter er større end 600 mm).

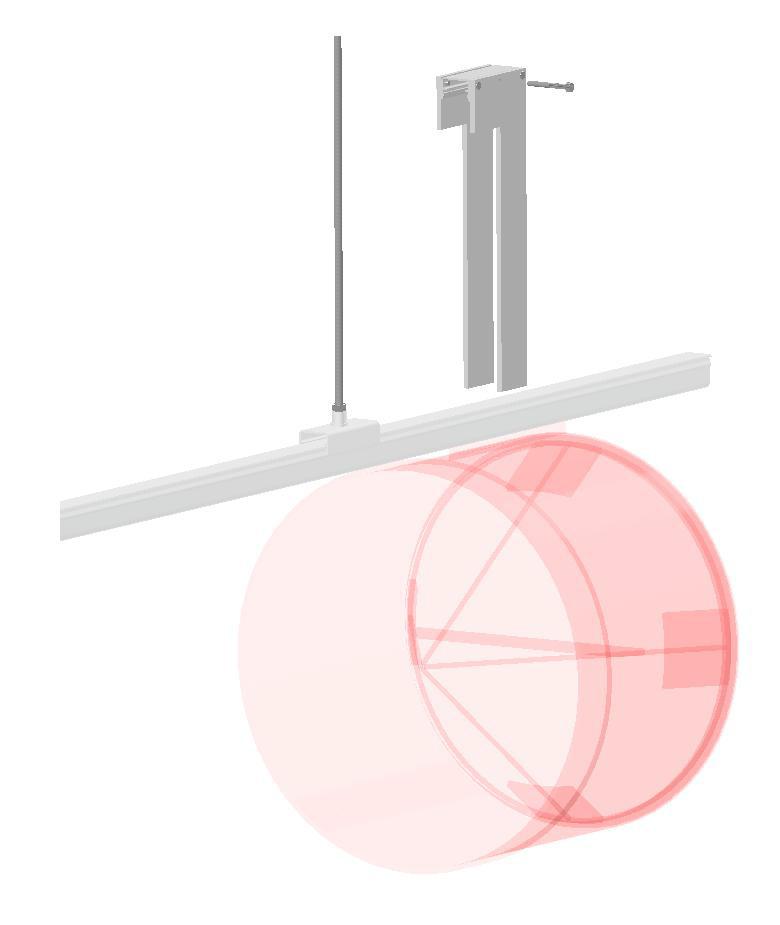

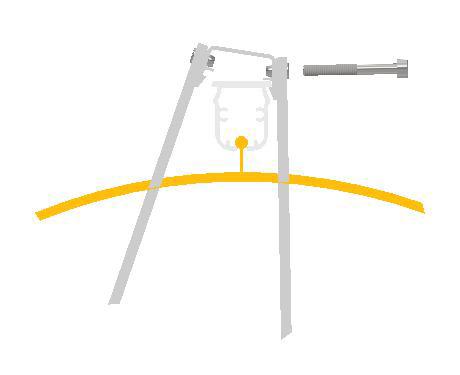

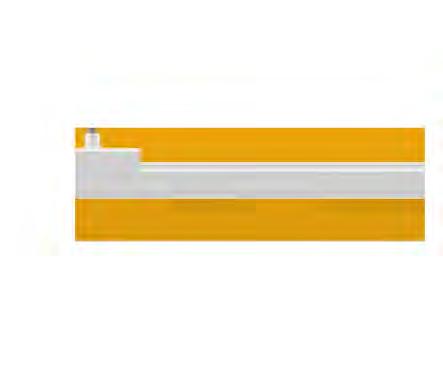

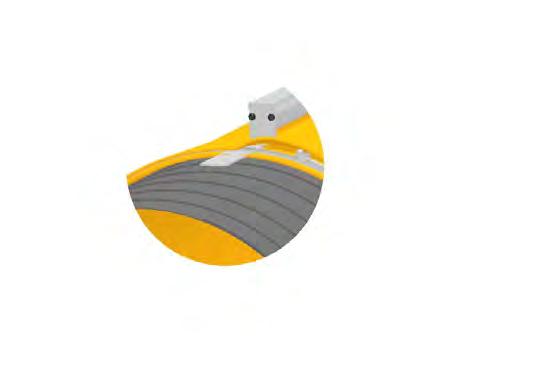

Ved kanalens endestykke sættes SafeStretch Bracket (uden pinolskrue) ned oven på skinnen og ind i tekstilkanalen gennem de to slidser i kl. 12-sektionen, indtil det klikkes på plads på skinnen. SafeStretch Bracket skal sidde i en sådan vinkel, at det ene spor sidder i skinnen, mens beslaget klikkes på. Sørg for, at det er monteret foran tværstiveren. Sæt skruen i, men stram den ikke helt, da SafeStretch Bracket stadig skal kunne justeres (for detaljeret visning, se OS-2622-DK).
OS-0005-DK-00
OS-2605-DK-00
SafeVulst (kl. 3 og 9)
1 2
SafeSlider (kl. 3 og 9)
1 2 3
D
B C
A-A
D

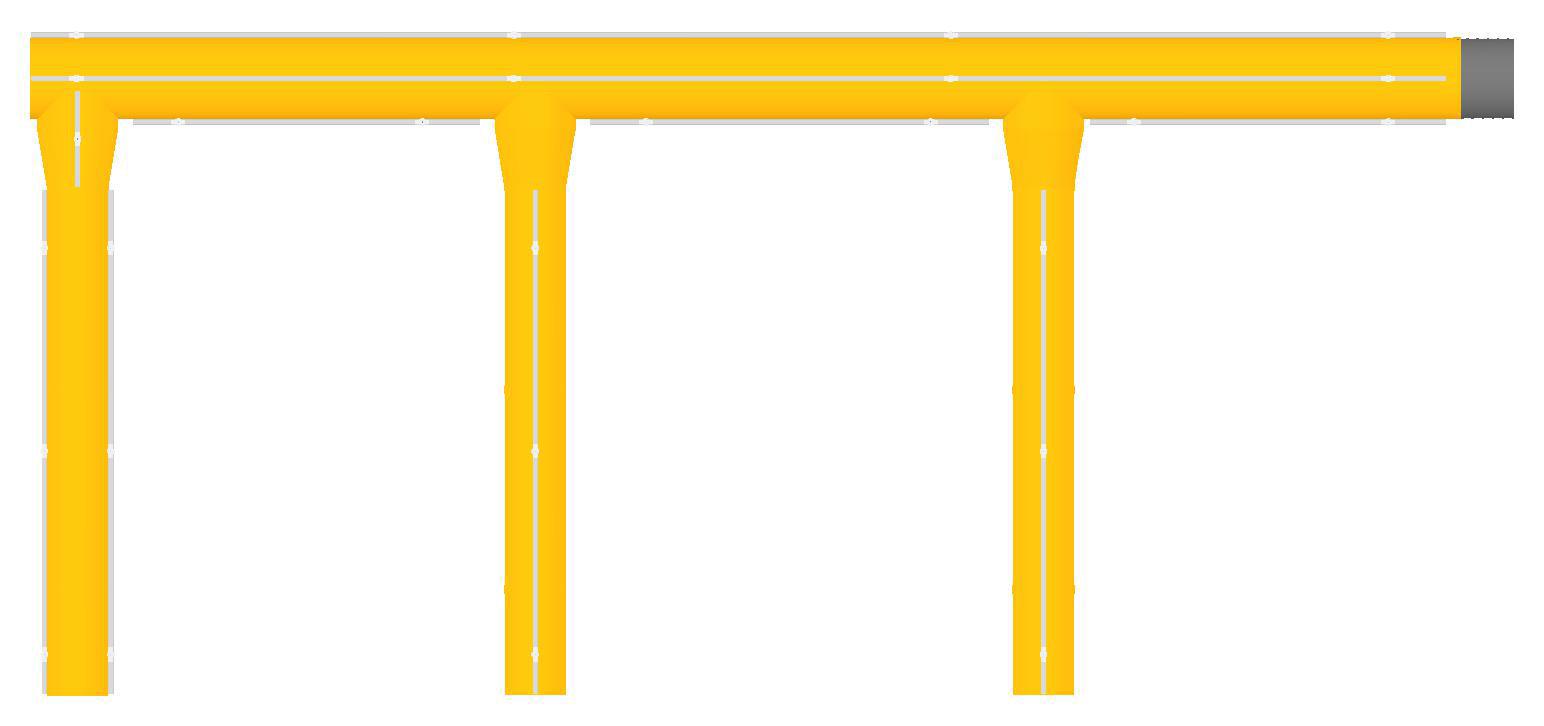

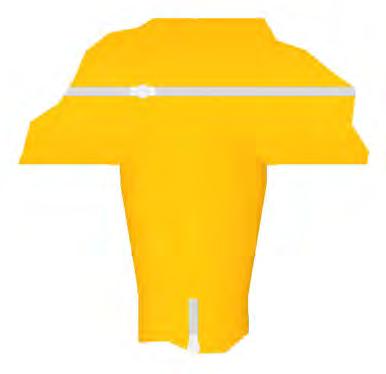

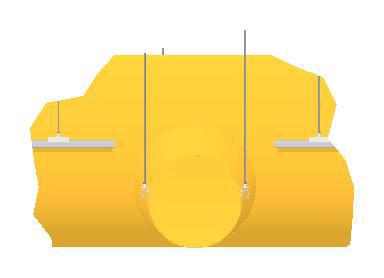

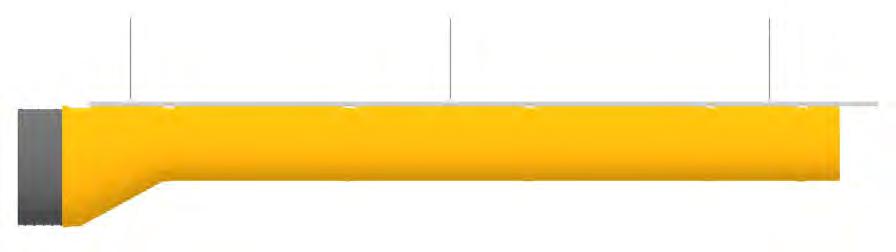

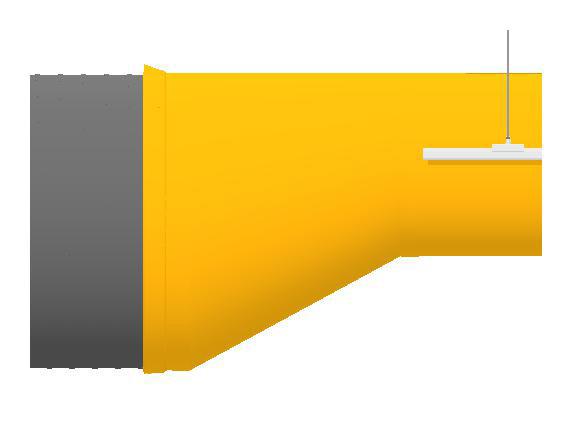

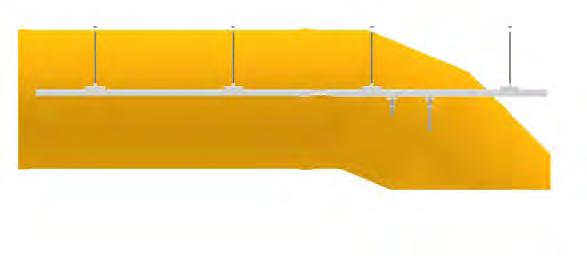

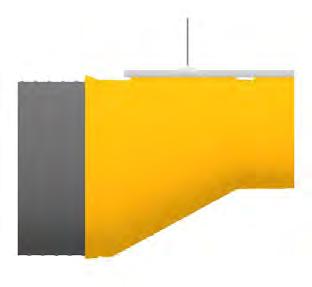

Højdeforskellen Z1 beregnes på følgende måde ved ret underkant: Øfordeler/2 - Ø forgrening/2 = Z1
B
C
Eks: Fordeler Ø630 mm - forgrening Ø300 mm (630/2) - (300/2) = 165 mm
B A
A A
B A
Note for studse 1 række ophæng er mulig ved studse, hvor L er over 500 mm, og studsen er placeret med ret overkant!
OS-2615-DK-00
631 - 1270 = ø4 SafePro, Safe 360, dobbelt ophæng

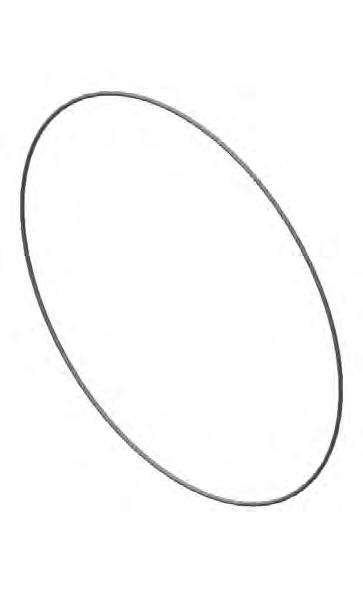

Ring Dimension:
Kanaldiameter Ringtykkelse
Ø200-Ø630 mm: 3 mm
200 - 630 = ø3
Ø631-Ø1270 mm: 4 mm
Ved kanaler over Ø500 mm medsendes ringene løst (monteres på stedet)
Poser over Ø500 Medsendes ringende løst

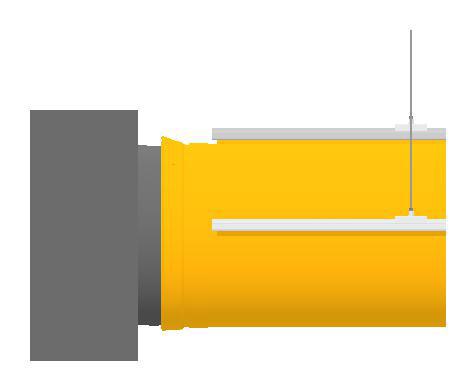

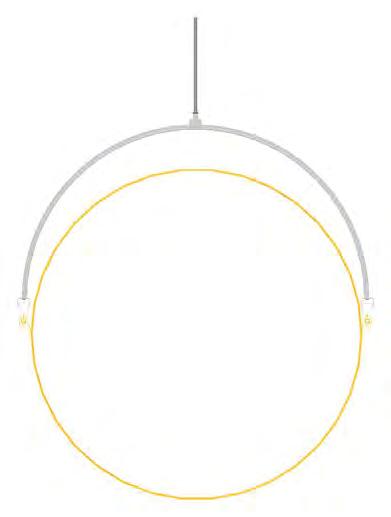

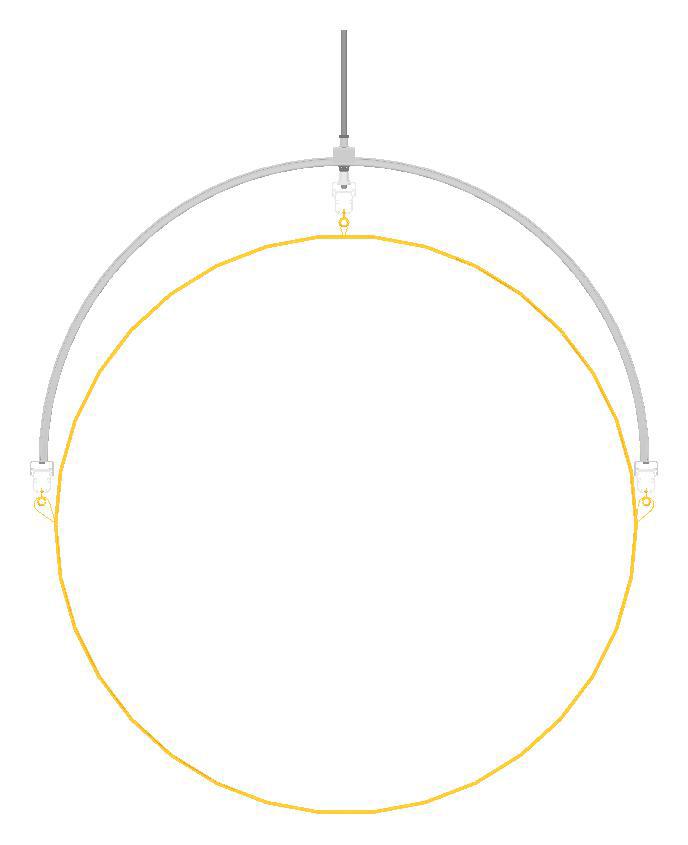

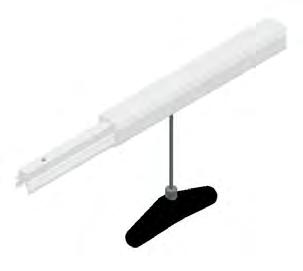

SafePro, Dual Arch, dobbelt ophæng
OS-0017-DK-03
OS-2617-DK-00

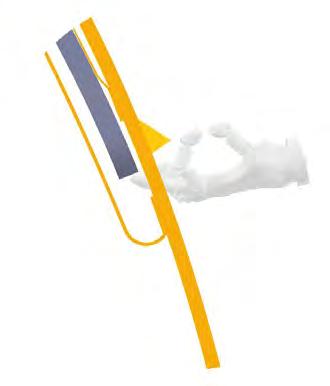

SafeVulst
SafeSlider
OS-0020 -DK- 00
OS-2625-DK-00
Skinner monteres i henhold til skinnetegningen

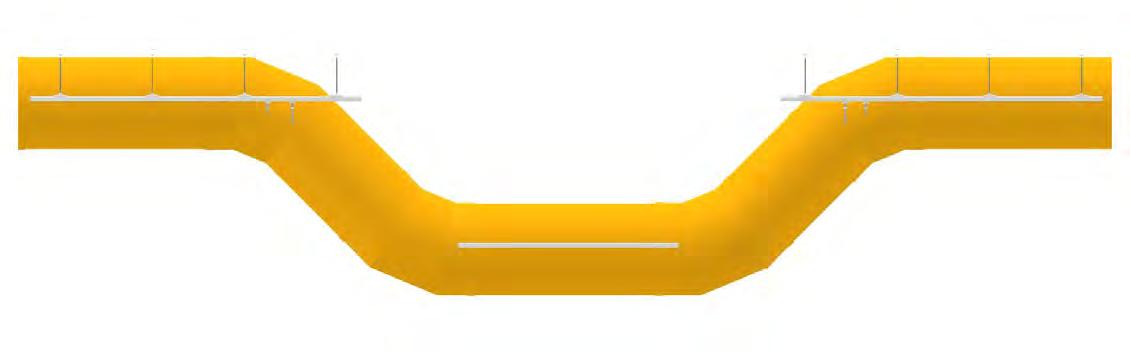

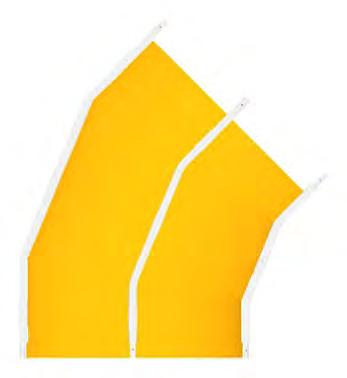

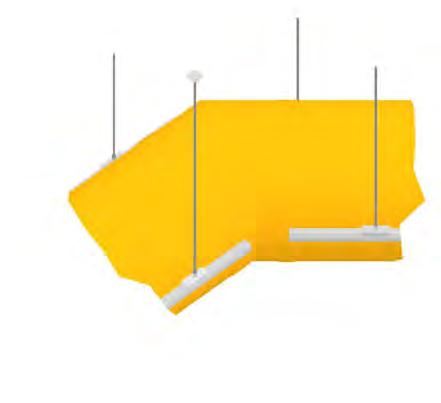

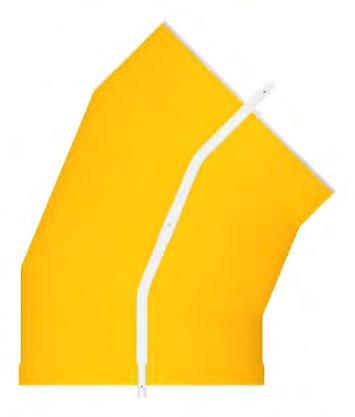

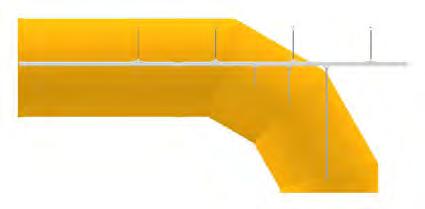

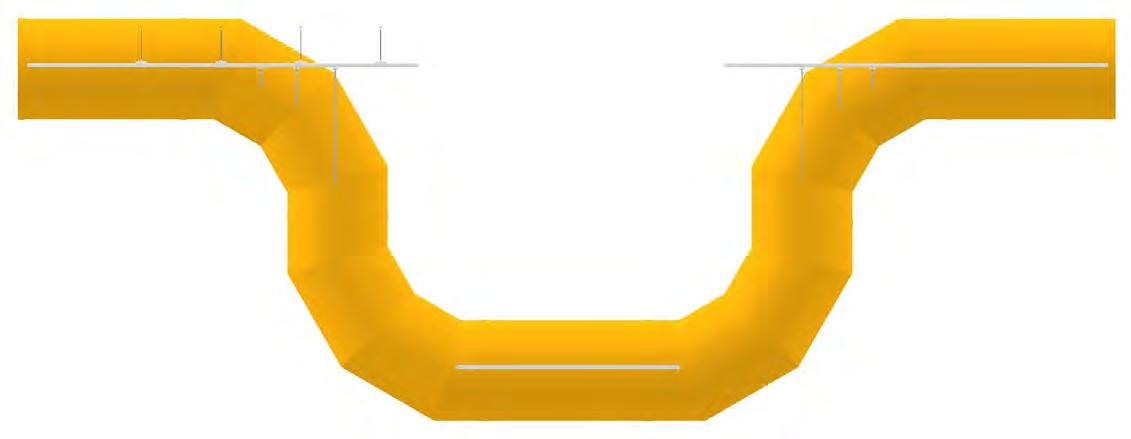

Justerbare stropper 45° Bøjning Op/Ned
Mindste vulstlængde 50 mm
Ø264 - Ø425 mm: Ingen vulst. 2 stropper placeres
Ø426 - Ø1599 mm: Vulst og 2 stropper placeres
Ø1600 - Ø2032 mm: Vulst og 4 stropper placeres
Se skinnetegningen for korrekt skinnelængde til bøjningen

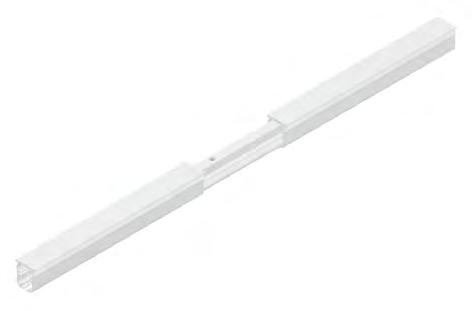

Skinne ved bøjning monteres med SafeJoint
Sæt skinnerne sammen og skru SafeJoint fast
Justerbare
OS-0026-DK-00
OS-2626-DK-00
Justerbare Stropper
90° Bøjning Op/Ned
Min. vulstlængde: 50 mm
Ø200 - Ø422 mm: Ingen vulst. 2 stropper placeres
Ø423 - Ø999 mm: Vulst og 2 stropper placeres
Ø1000 - Ø1699 mm: Vulst og 4 stropper placeres
Ø1700 - Ø2032 mm: Vulst og 6 stropper placeres
Skinner monteres i henhold til skinnetegningen
Se skinnetegningen for korrekt skinnelængde til bøjningen
Skinne ved bøjning monteres med SafeJoint
Sæt skinnerne sammen og skru SafeJoint fast
Skinne 20 mm over udvendig lynlås
Skinne 0 mm over indvendig lynlås
(kl. 3 og 9)
(kl. 12)
(kl. 3 og 9)
1 2 3
Eks: Fordeler Ø630 mm - Forgrening Ø300 mm (630/2) - (300/2) = 165 mm OS-0006-DK-03
B C D E
B C D E

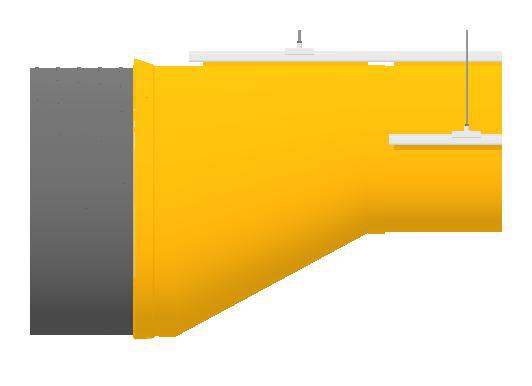

Højdeforskellen Z1 beregnes på følgende måde ved ret underkant:
Ø fordeler/2 - Ø forgrening/2 = Z1
G F A A
Note for studse 1 række ophæng er mulig ved studse, hvor L er over 500 mm og studsen er med ret overkant.
G F

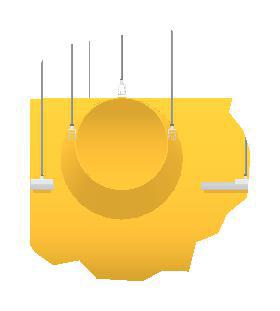

SafeArch, trippel ophæng
OS-0024-DK-00
OS-2624-DK-00
SafeVulst SafeSlider
SafeVulst 70 mm
OS-2604-DK-00
OS-0004-DK-00

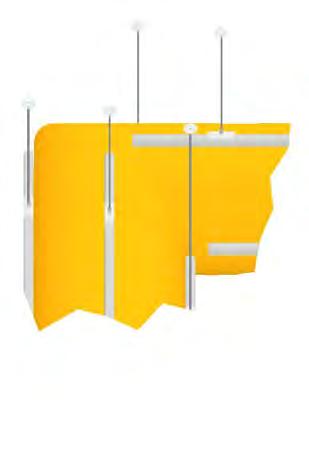

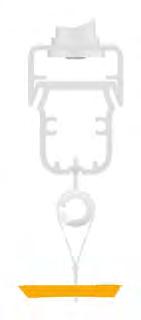

Ophæ ngs typer.
Ophængstype
Se i odrebekræftelsen hvilken type der er valgt til ophængs systemet
Se følgesedlen, hvilken ophængstype der er valgt.
Monter skinnesystem efter tegninger og vedlagte montagevejledninger

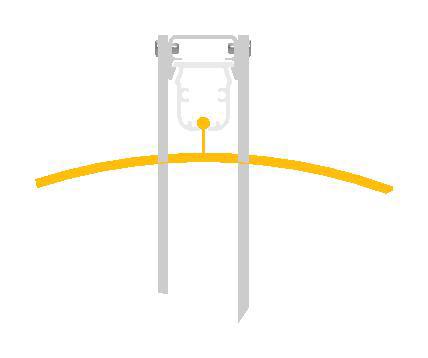

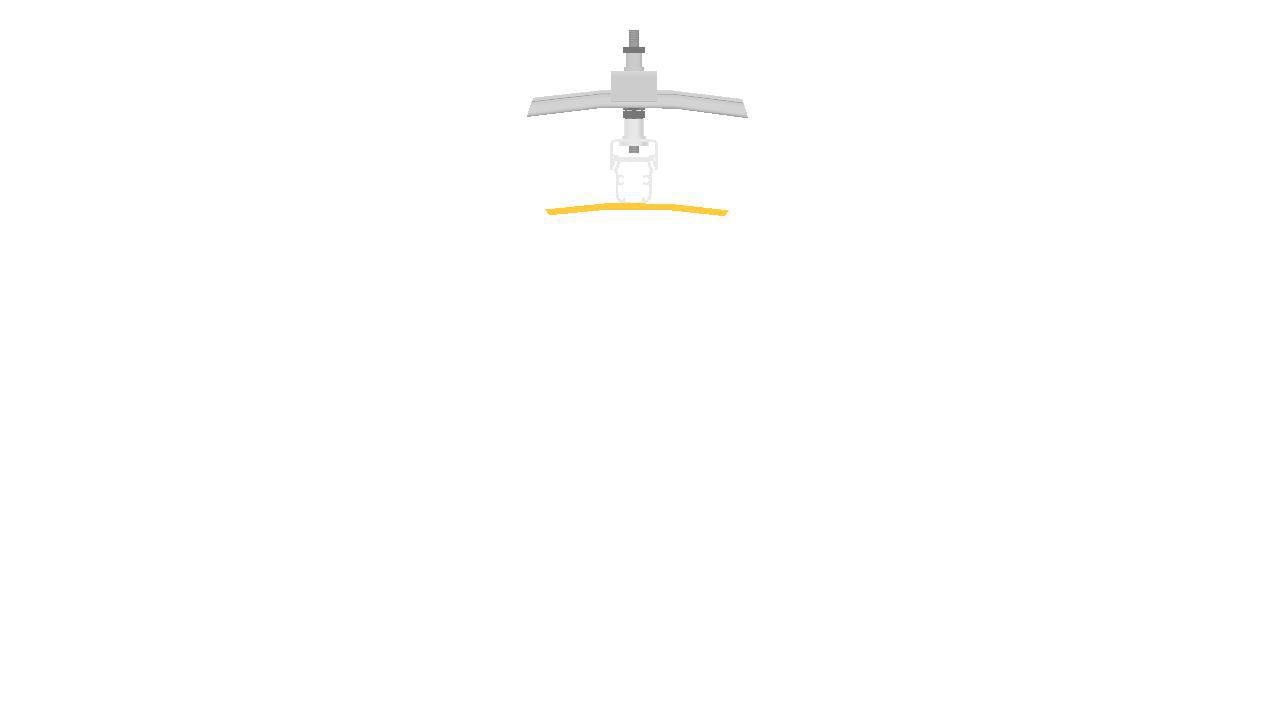

Monter skinnesystem efter tegninger og vedlagte montagevejledninger. Vær opmærksom på nedenstående montering af skinnesystemer med SafeCeil (A).
Vær opmærksom på at hvis det er med SafeCeil(A) kan de monteres på skinne som vist herunder

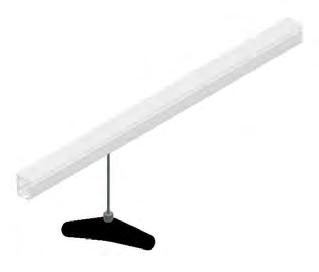

A SafeCeil
A. SafeCeil
B Træskrue (M6)
B. Træskrue (M6)
C. Expansion (M6)
C. Ekspansionsbolt (M6)
D M6 Gevindflange (M6)
D. M6 gevindflange
E Wire med M6 Øjebolt (M6)
E. Wire med M6 øjebolt
F Safestrapup (M6)
F. SafeStrapUp (M6)
G M8
G. M8
H M6 Strap-up
H. M6 Strap-up
I M6/Øjebolt Strap-up
I. M6 øjebolt Strap-up
J Krog Strap-up
J. Krog Strap-up
K Zinkplade Strap-up
K. Zinkplade Strap-up

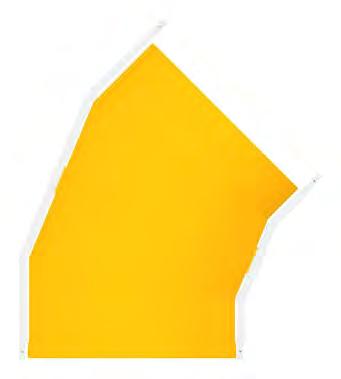

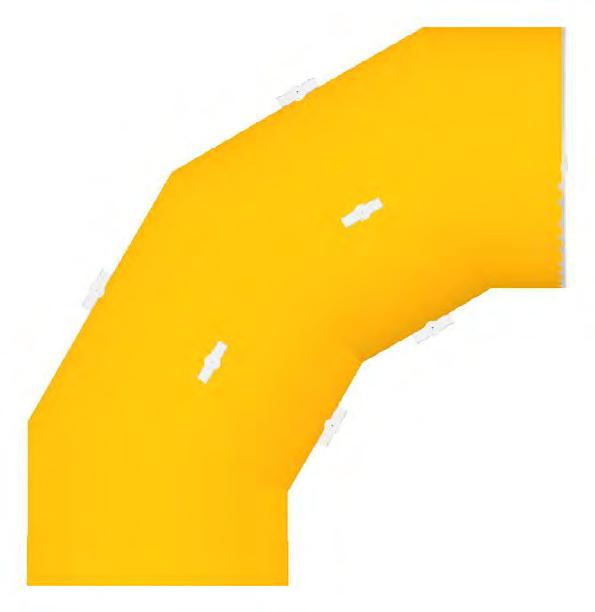

Enkelt: Rolled Bend, eks. Ø510:
2 stk. SafeJoint 98 mm
2 stk. SafeJoint 200 mm
2 stk. SafePro Bend 22.5
1 stk. L=80 mm CS1
1 stk. L=160 mm CS2
1 stk. L=100 mm CS3
Dobbelt: Rolled Bend, eks. Ø800:
10 stk. SafeJoint 98 mm
1 stk. SafeJoint 200 mm
4 stk. SafePro Bend 22.5
1 stk. L=246 mm US1
1 stk. L=492 mm US2
1 stk. L=266 mm US3
1 stk. L=87 mm IS1
1 stk. L=174 mm IS2
1 stk. L=107 mm IS3
Triple: Rolled Bend, eks. Ø1200:
6 stk. SafeJoint 98 mm
12 stk. SafeJoint 200 mm
6 stk. SafePro Bend 22.5
1 stk. L=405 mm US1
1 stk. L=811 mm US2
1 stk. L=425 mm US3
1 stk. L=286 mm CS1
1 stk. L=572 mm CS2
1 stk. L=306 mm CS3
1 stk. L=167 mm IS1
1 stk. L=333 mm IS2
1 stk. L=187 mm IS3
O S-0008 -DK-0 1

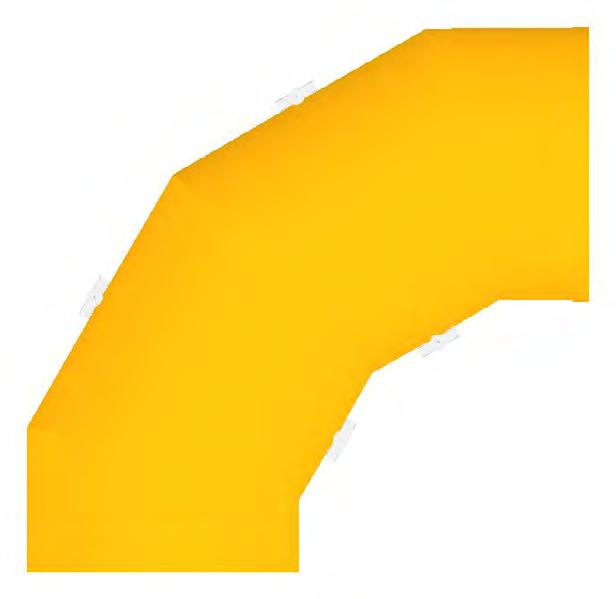

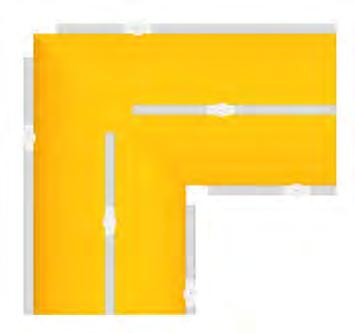

SafePro, Rolled Bend 90° OS-2608-DK-00
Enkelt: Rolled Bend, eks. Ø400:
6 stk. SafeJoint 98 mm
1 stk. SafeJoint 200 mm
3 stk. SafePro Bend 30
1 stk. L=81 mm CS1
2 stk. L=162 mm CS2
1 stk. L=101 mm CS3
Dobbelt: Rolled Bend, eks. Ø630:
6 stk. SafeJoint 98 mm
9 stk. SafeJoint 200 mm
6 stk. SafePro Bend 30
1 stk. L=258 mm US1
2 stk. L=515 mm US2
1 stk. L=278 mm US3
1 stk. L=89 mm IS1
2 stk. L=178 mm IS2
1 stk. L=109 mm IS3
Triple: Rolled Bend, eks. Ø1200:
4 stk. SafeJoint 98 mm
20 stk. SafeJoint 200 mm
9 stk. SafePro Bend 30
1 stk. L=563 mm US1
2 stk. L=1126 mm US2
1 stk. L=583 mm US3
1 stk. L=402 mm CS1
2 stk. L=805 mm CS2
1 stk. L=422 mm CS3
1 stk. L=242 mm IS1
2 stk. L=483 mm IS2
1 stk. L=262 mm IS3

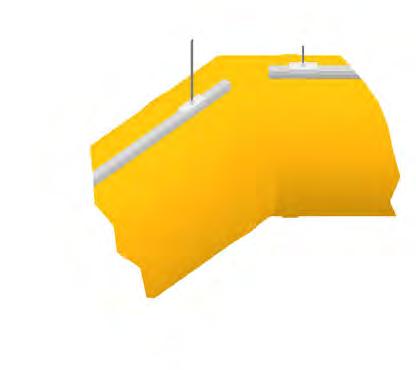

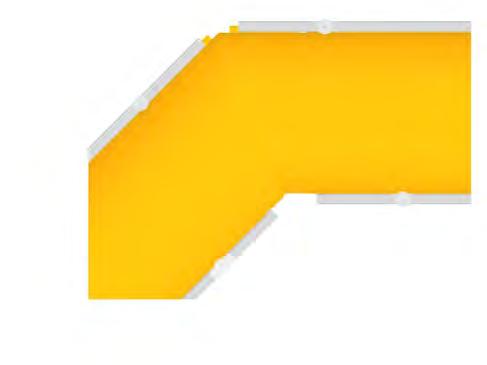

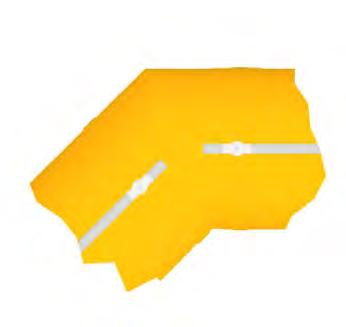

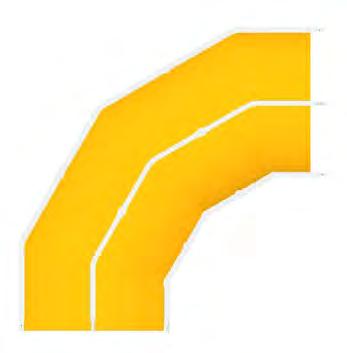

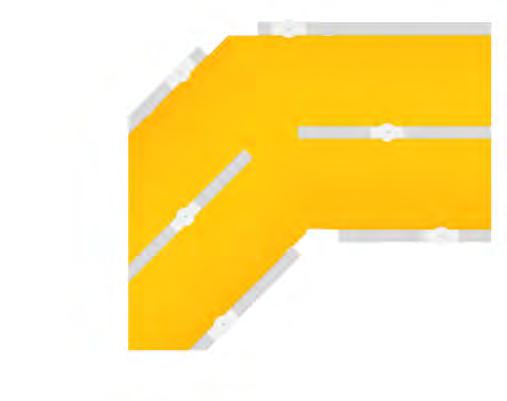

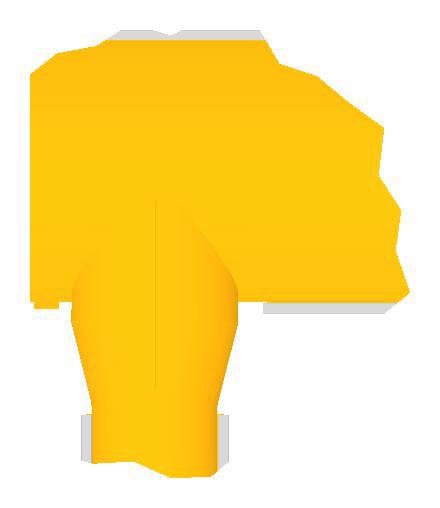

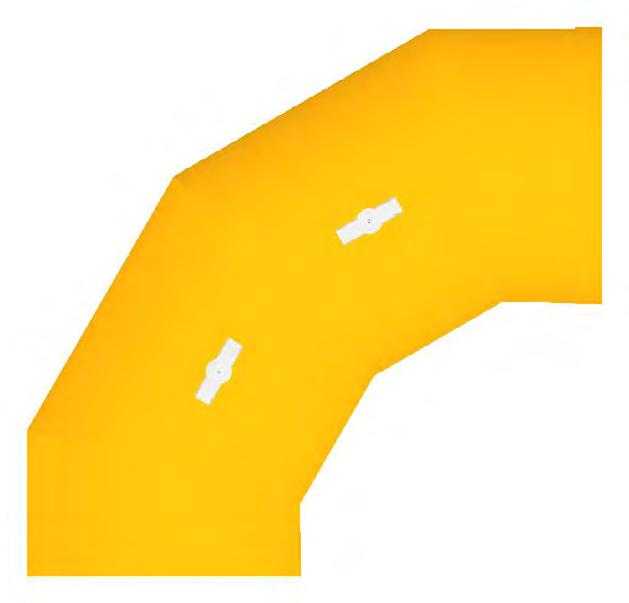

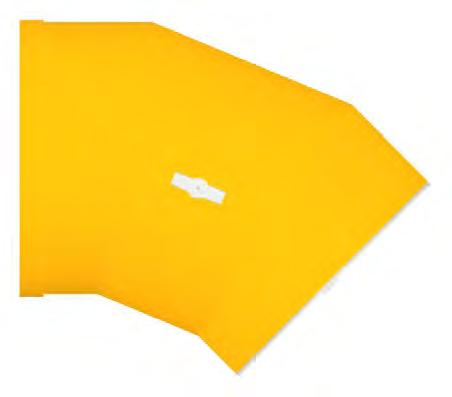

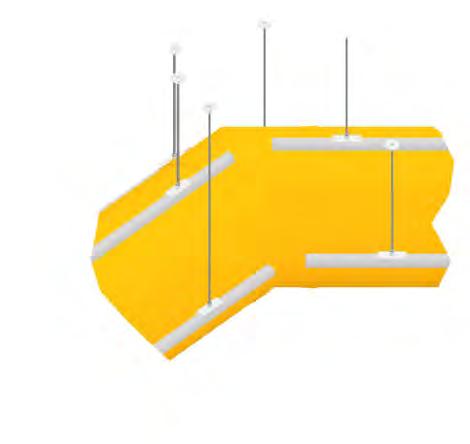

SafePro, KE-Bøjning 45°
OS-2609-DK-00
Enkelt ophæng
Fastgørelsespunkt
Dobbelt ophæng
Fastgørelsespunkter
Triple ophæng
Fastgørelsespunkter
OS-0010-DK-01

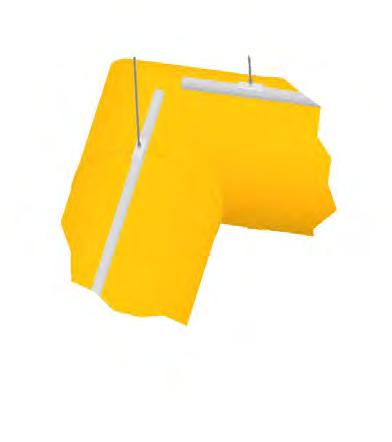

SafePro, KE-Bøjning 90°
OS-2610-DK-00
Enkelt ophæng
Fastgørelsespunkter
Dobbelt ophæng
Fastgørelsespunkter
Triple ophæng
Fastgørelsespunkter
Enkelt ophæng
Dobbelt ophæng
Triple ophæng
Se følgeseddel for specifik vinkel
Enkelt ophæng
Dobbelt ophæng
Triple ophæng
OS-2613-DK-00
OS-00 13-DK-02
Med eller uden lynlås
