Index SafePro

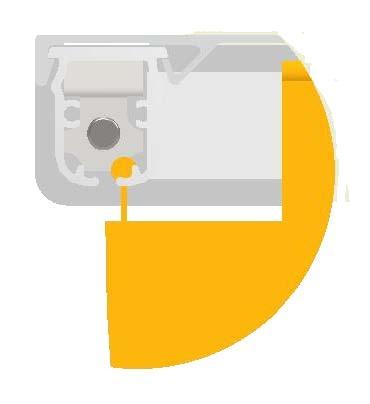

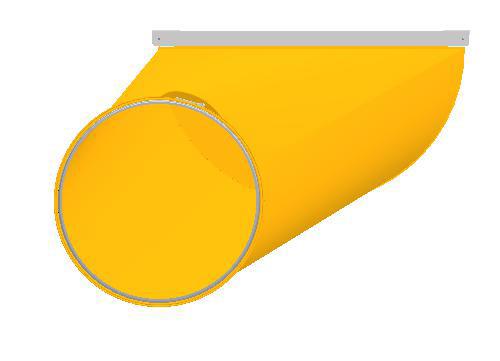

D (halvrund) kanal
SafePro ophæng KE Interior
SafePro ophæng KE Interior - Lige kanal

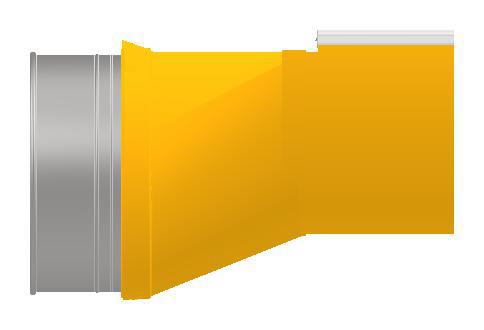

SafePro ophæng KE Interior - Tilgange
SafePro ophæng KE Interior - Fordeler
SafePro ophæng KE Interior - Nedhængt kanal
SafePro ophæng KE Interior - Knæk
SafePro ophæng KE Interior - Knæk 90˚
SafePro ophæng KE Interior - Servicelynlås
SafePro ophæng KE Interior - KE-SRD
SafePro ophæng KE Interior - Studs m/fjedertilslutning
DS-0003-DK-00
DS-2603-DK-00

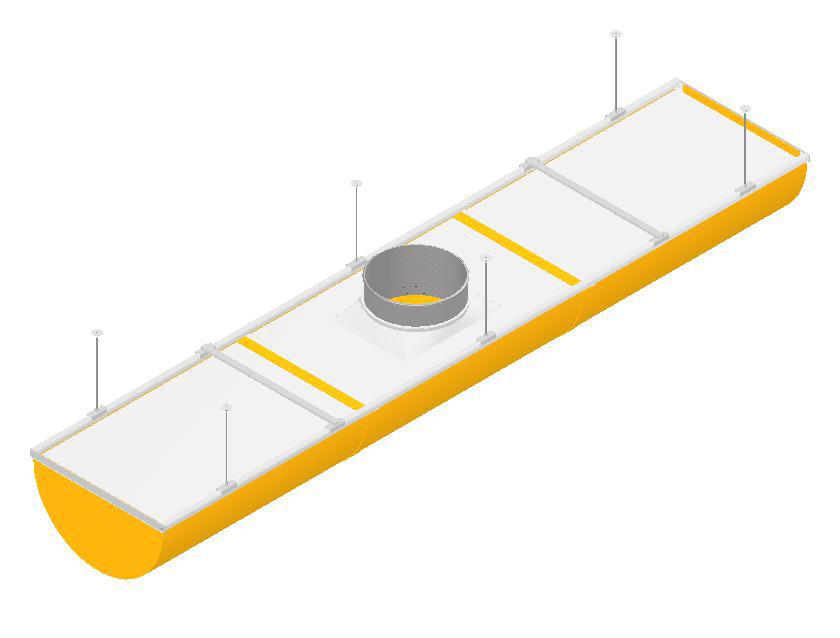

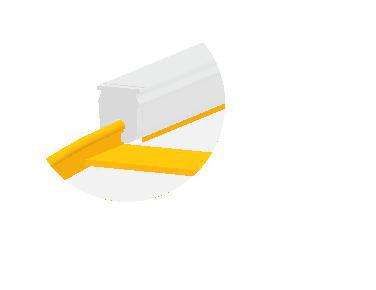

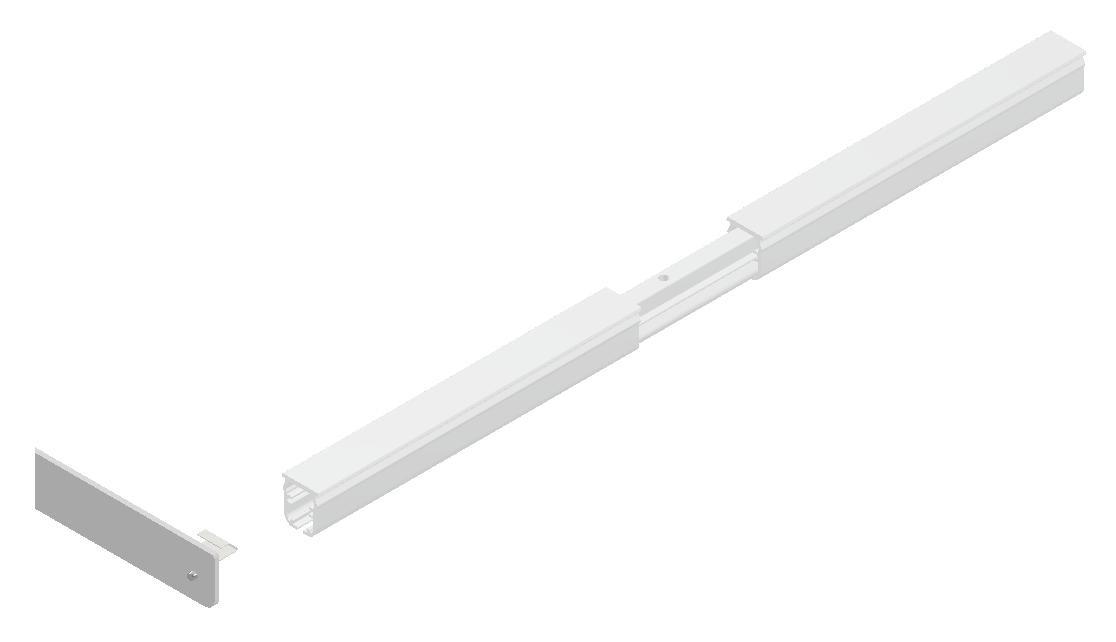

Monter skinnesystem efter tegninger og vedlagte montagevejledninger

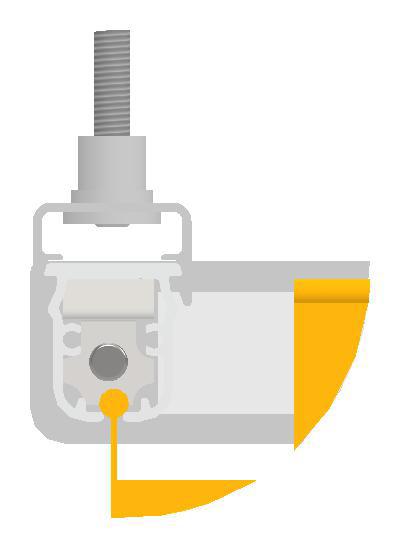

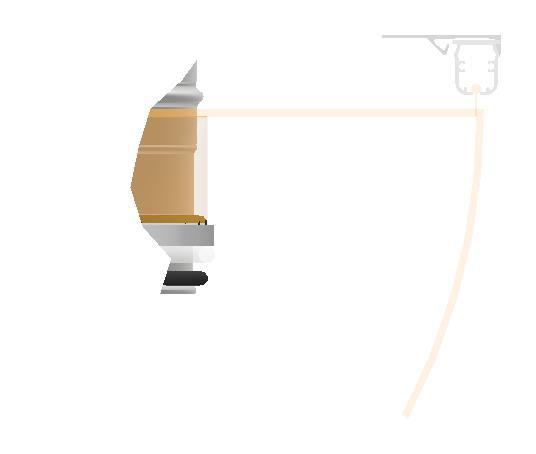

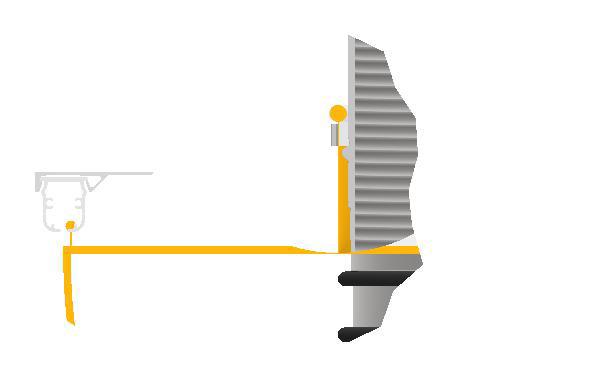

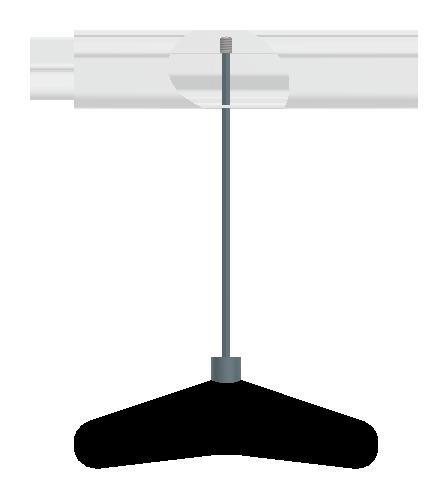

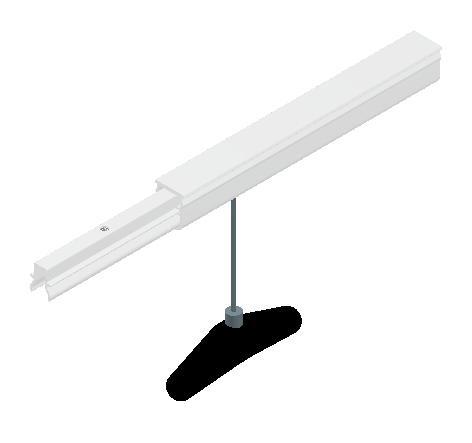

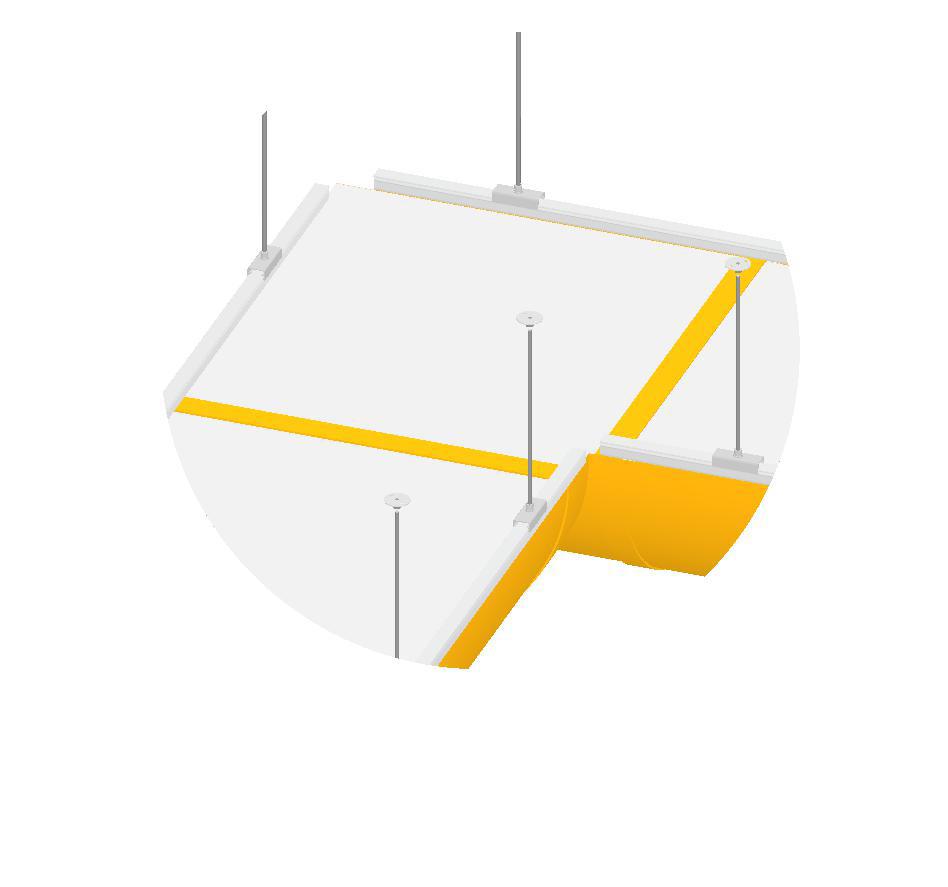

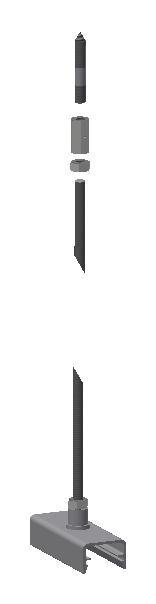

Ophængstyper
Se på følgesedlen, hvilken ophængstype der er valgt

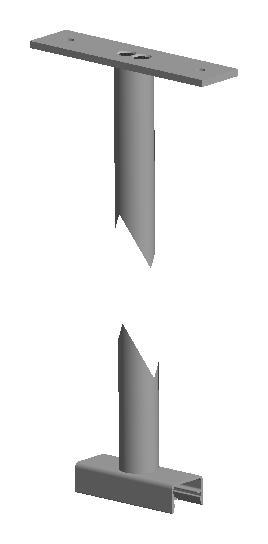

A. SafeCeil
A F E D C B
B. Træskrue
C. Ekspansionsbolt

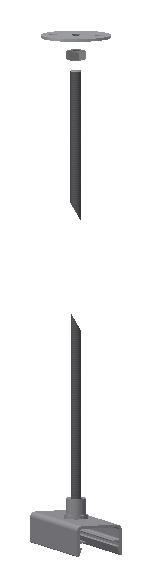

D. Gevindflange M6

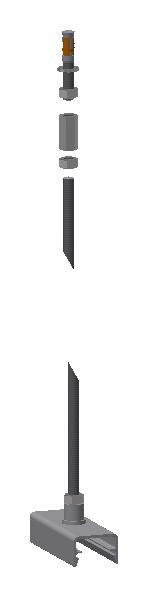

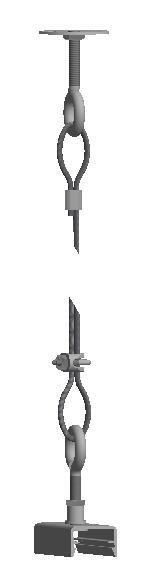

E. Wire med M6 øjebolt
F. SafeStrapUp

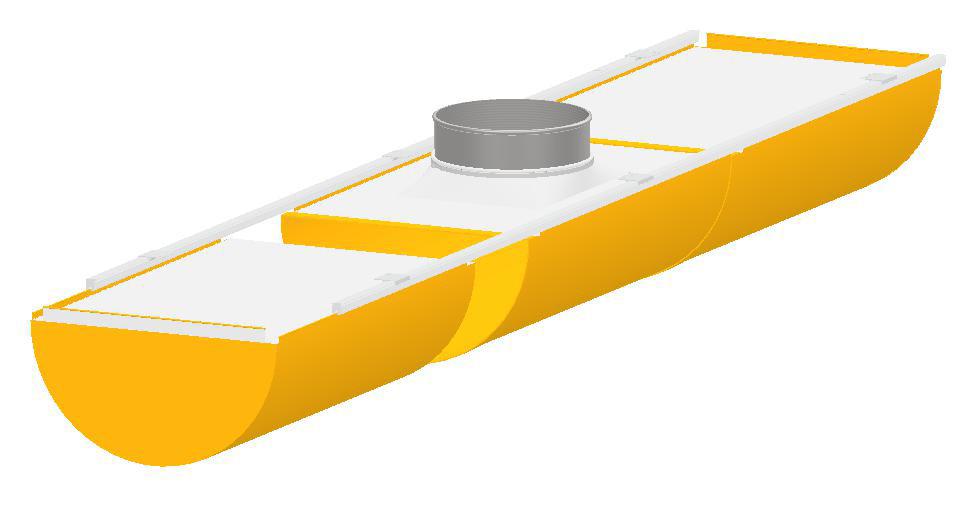

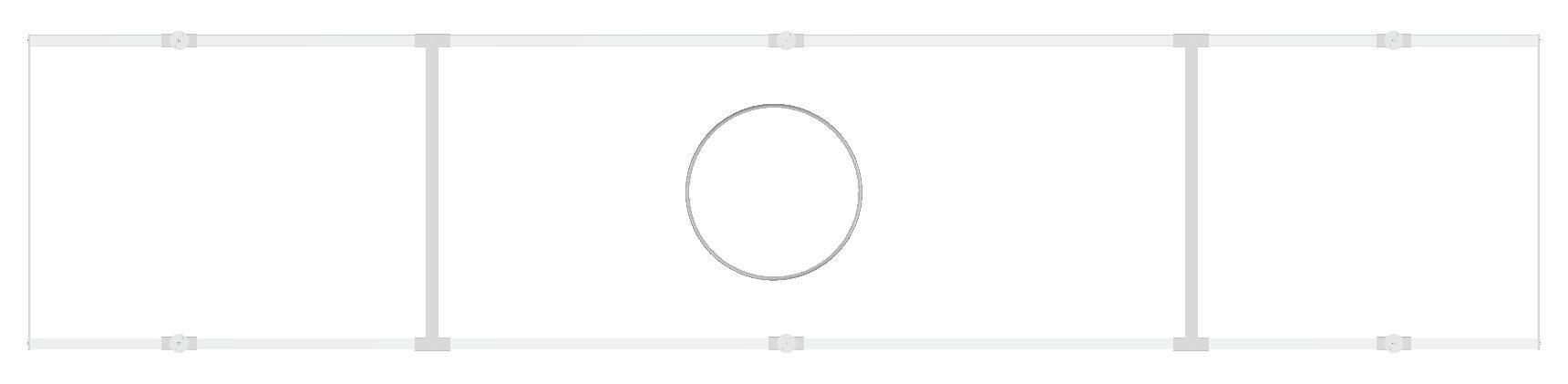

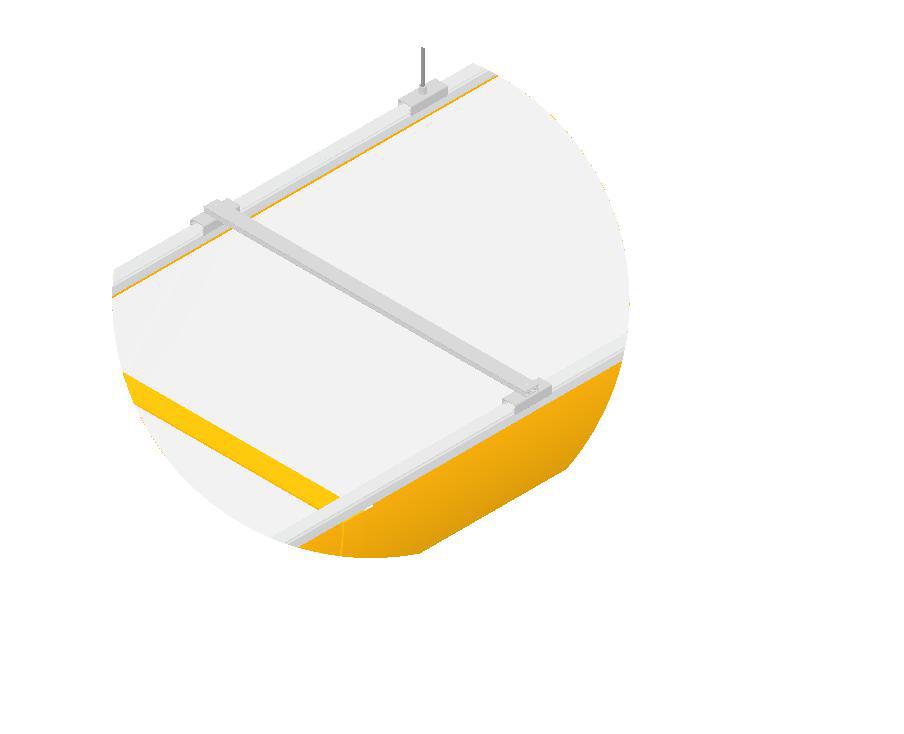

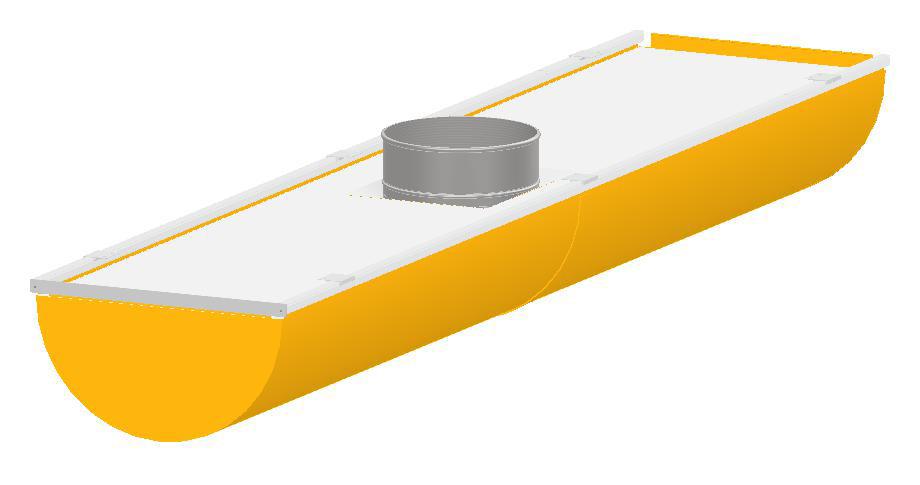

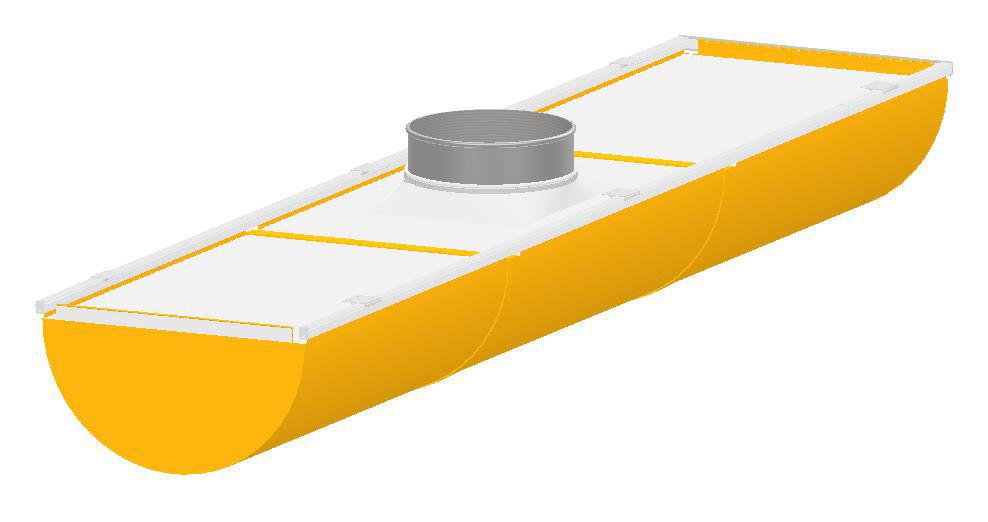

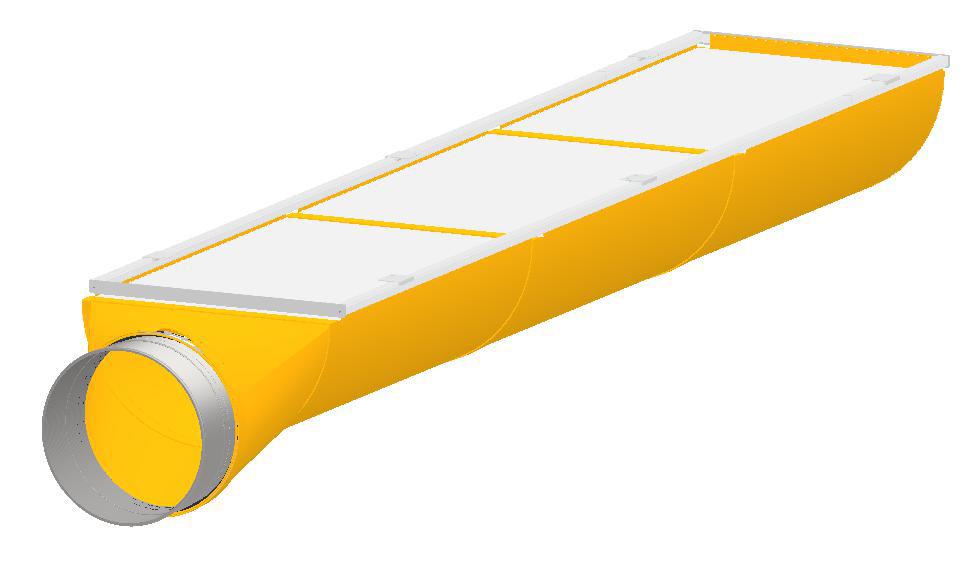

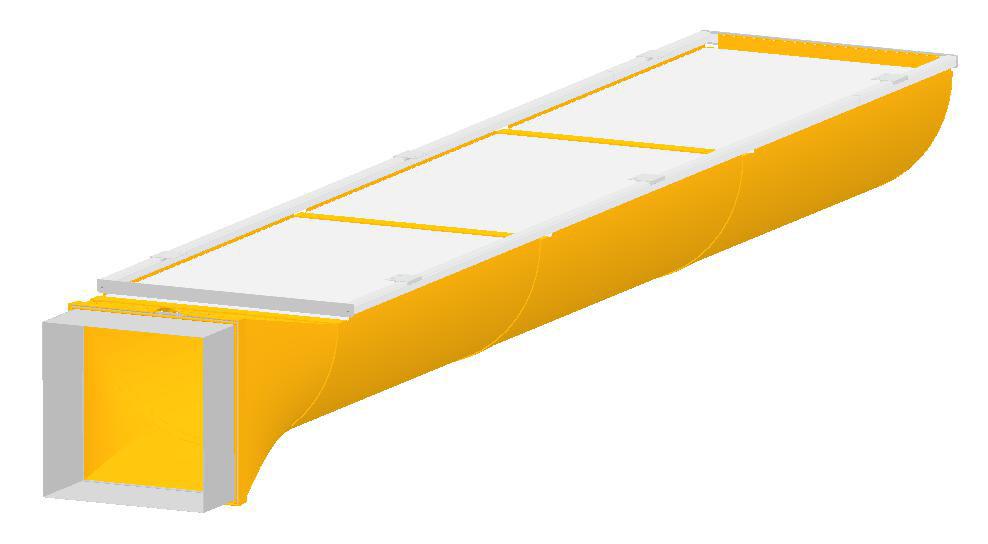

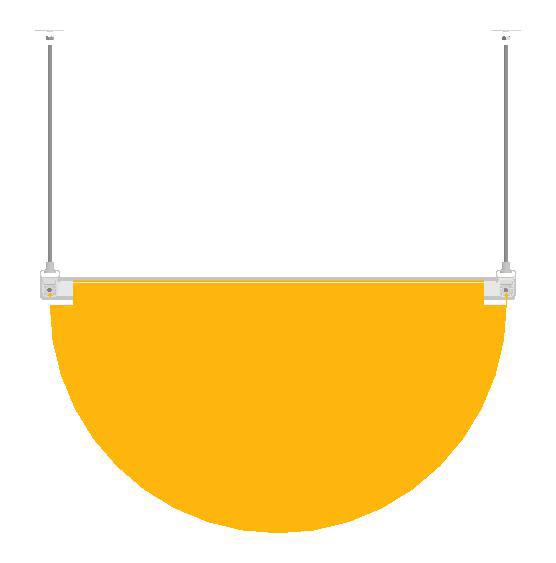

D-SafePro for KE-Interior System (lige kanal)
DS-2604-DK-00

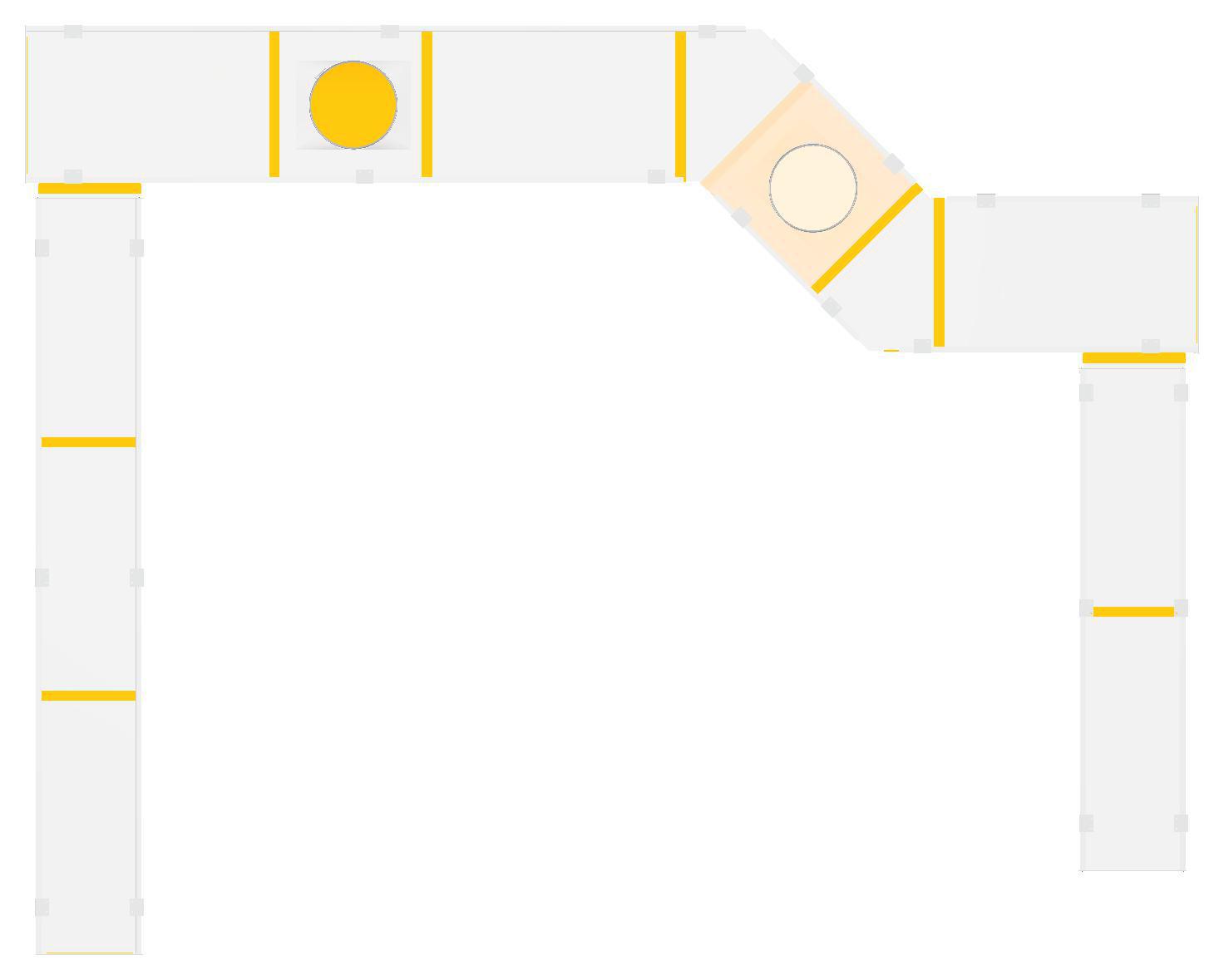

Hvis montage af studs skal ske indvendigt, skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Alternativt skal der laves en servicelynlås i buen. DS-0004-DK-00
Hvis montering af studs er mulig over loft behøves der ingen lynlås i nærheden af studs.
L = Kanallængde
LS = Længde studs
Ø = Studsdiameter
H = Højde
W = Bredde
O = Forsætning
A = Afstand studs 1
B = Afstand studs 2
DS-0005-DK-00
L = Kanallængde
LS = Længde studs
Ø = Studsdiameter
H = Højde
W = Bredde
O = Forsætning
A = Afstand studs 1
B = Afstand studs 2

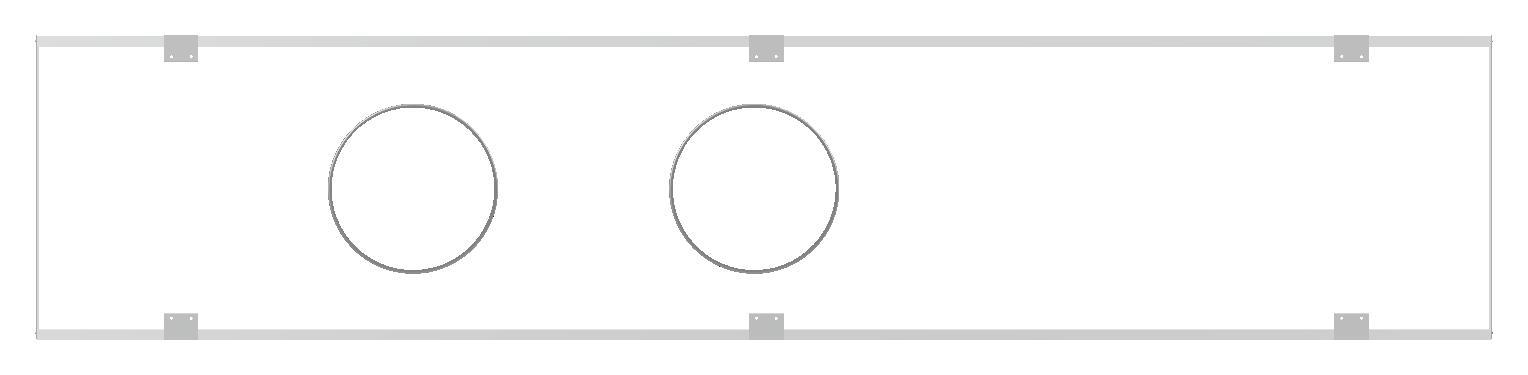

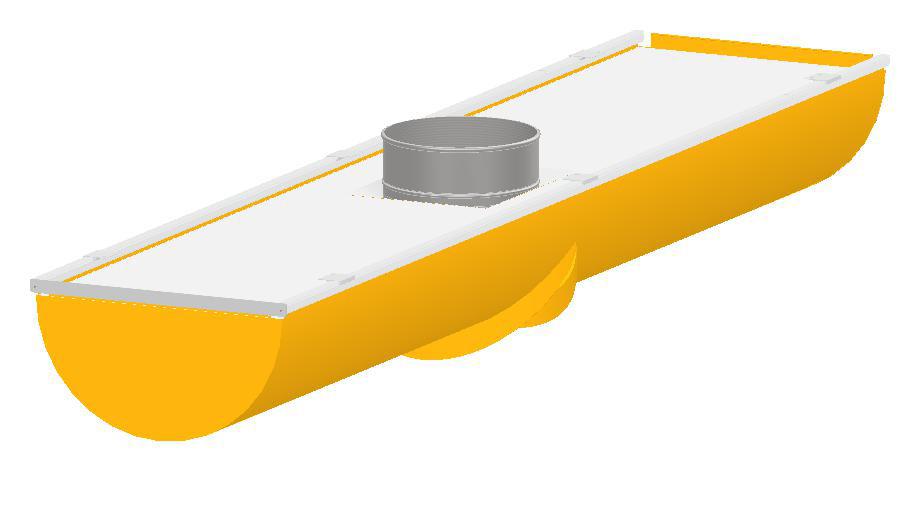

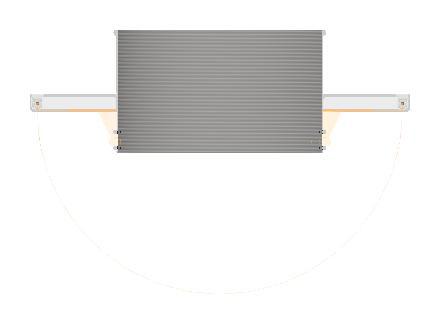

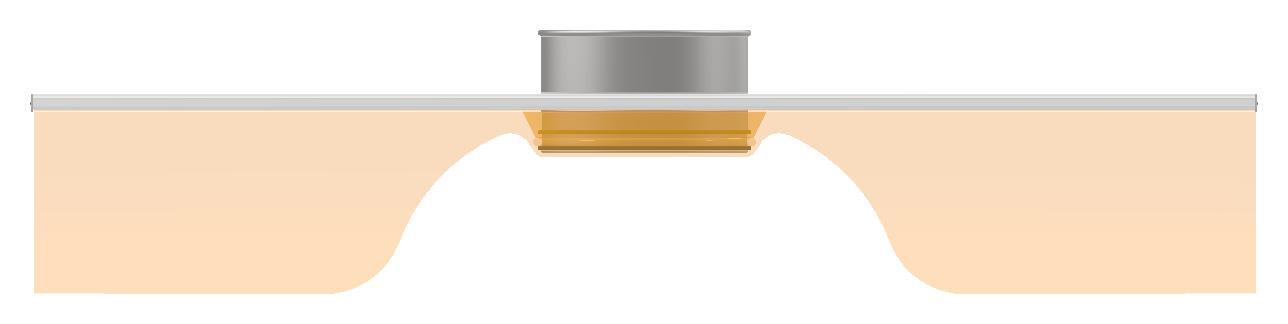

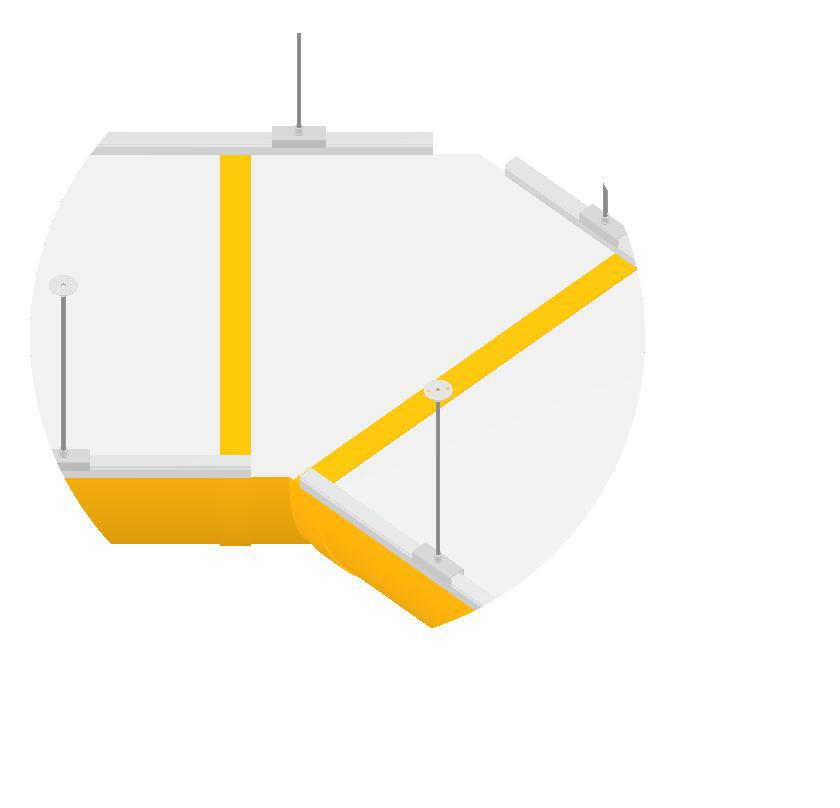

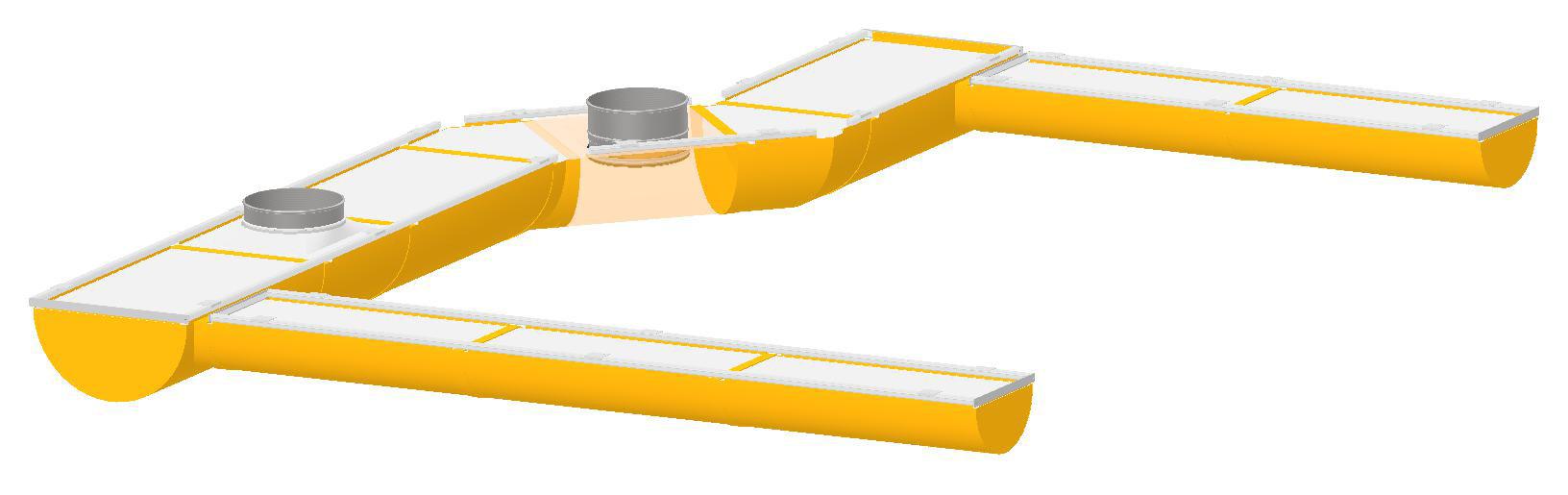

D-SafePro-ophæng for KE-Interior System (fordeler)
DS-0006-DK-00
DS-2606-DK-00
L = Kanallængde
LS = Længde studs
Ø = Studsdiameter
H = Højde
W = Bredde
O = Forsætning
A = Afstand studs 1
B = Afstand studs 2
DS-0007-DK-00

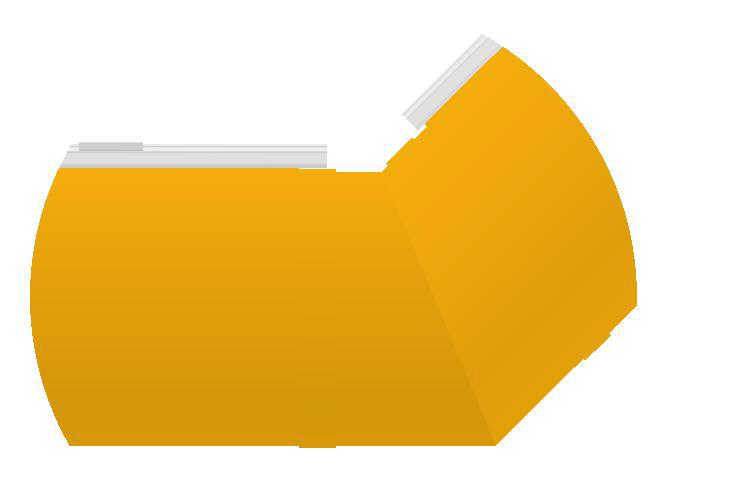

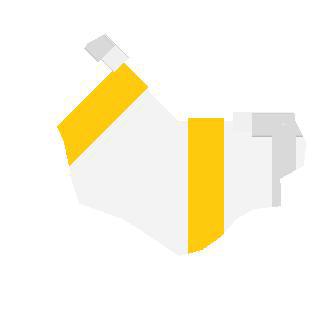

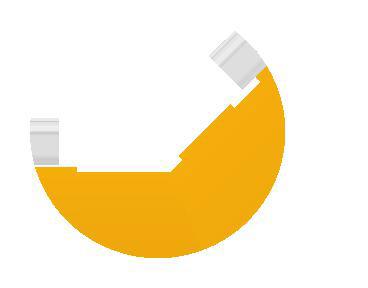

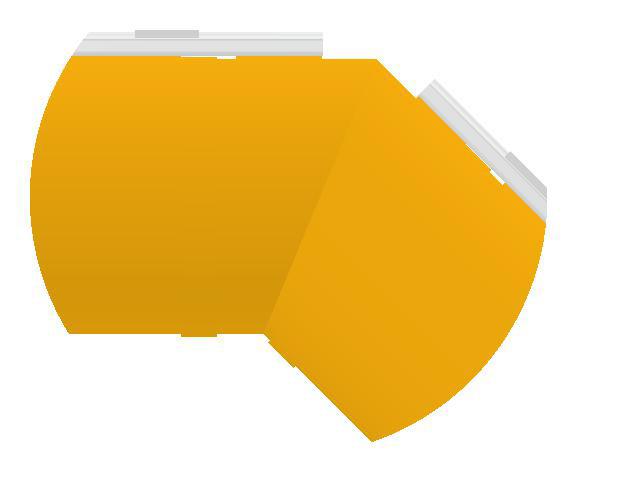

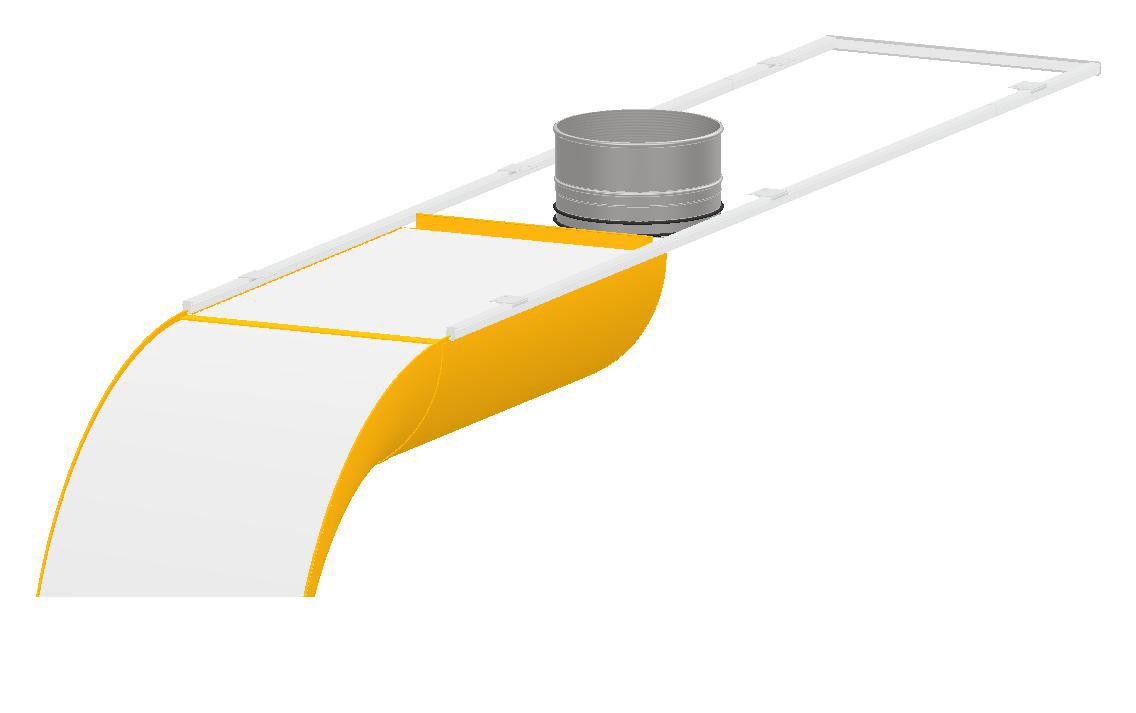

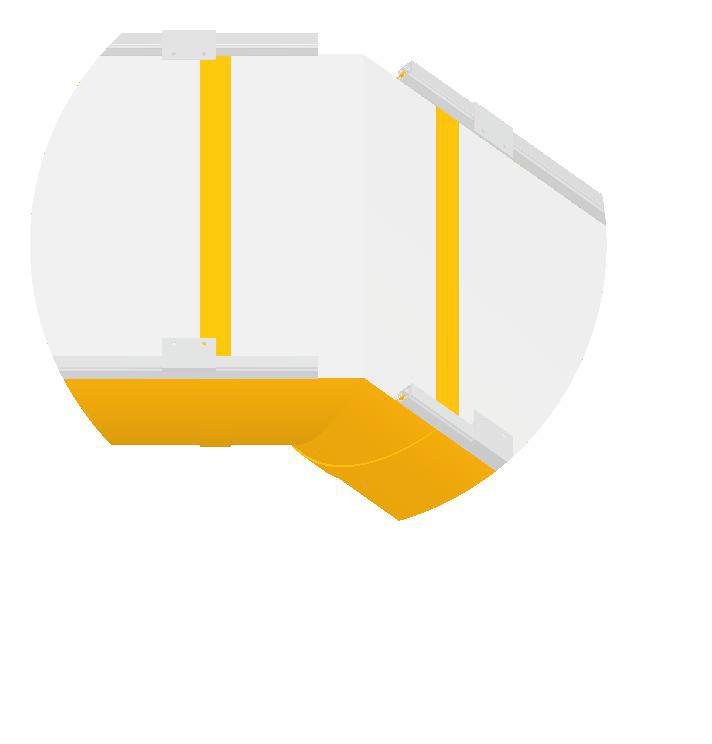

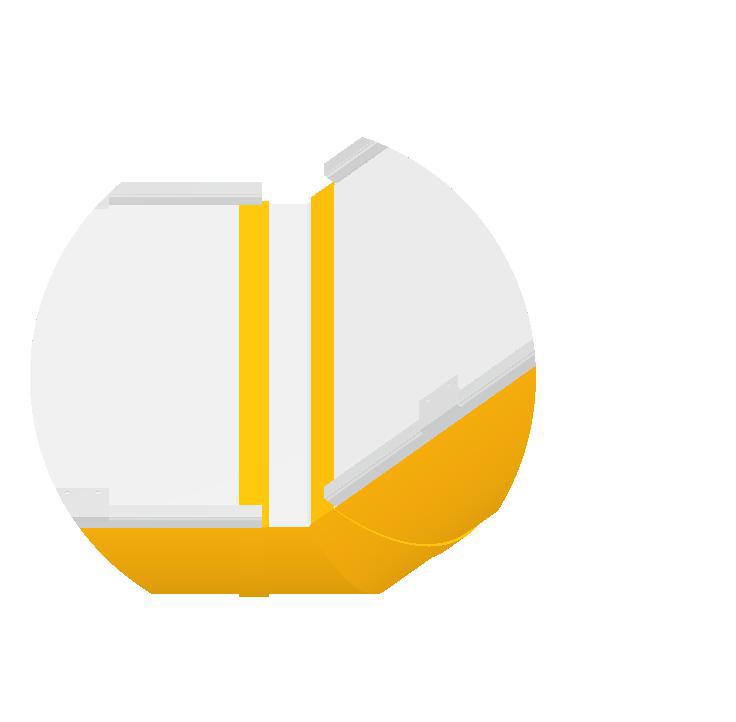

D-SafePro-ophæng for KE-Interior System (knæk)
Se følgeseddel for specifik vinkel
Knæk højre/venstre

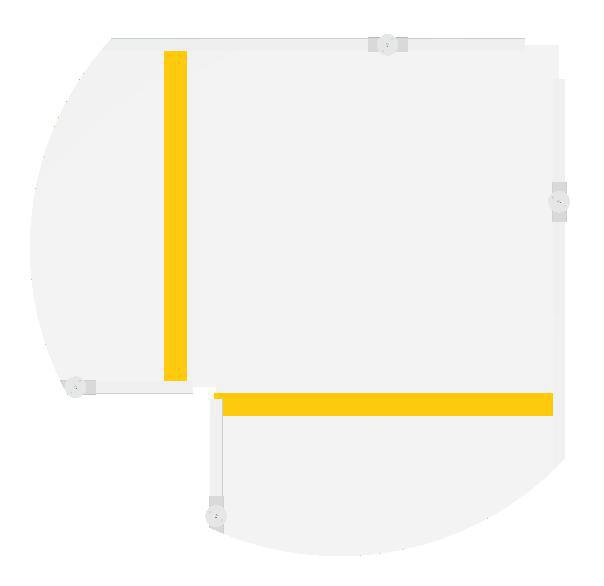

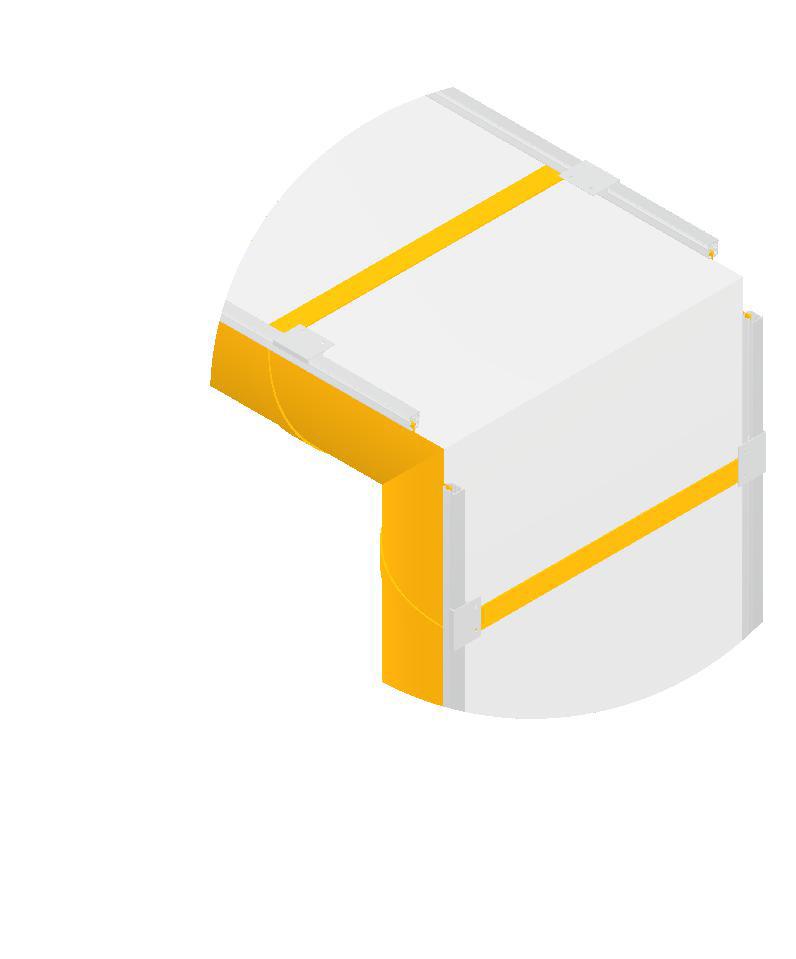

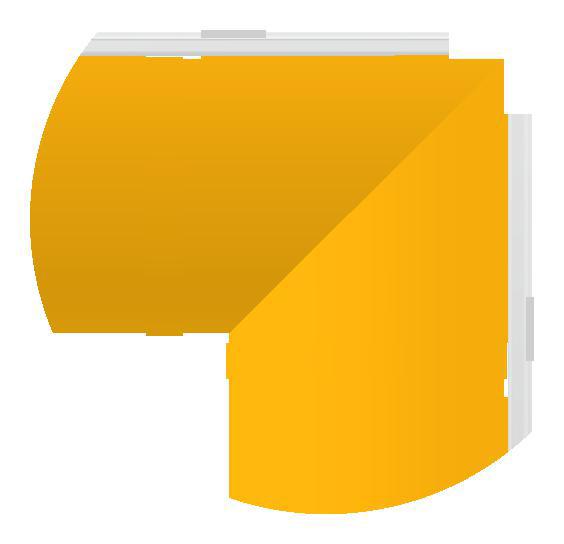

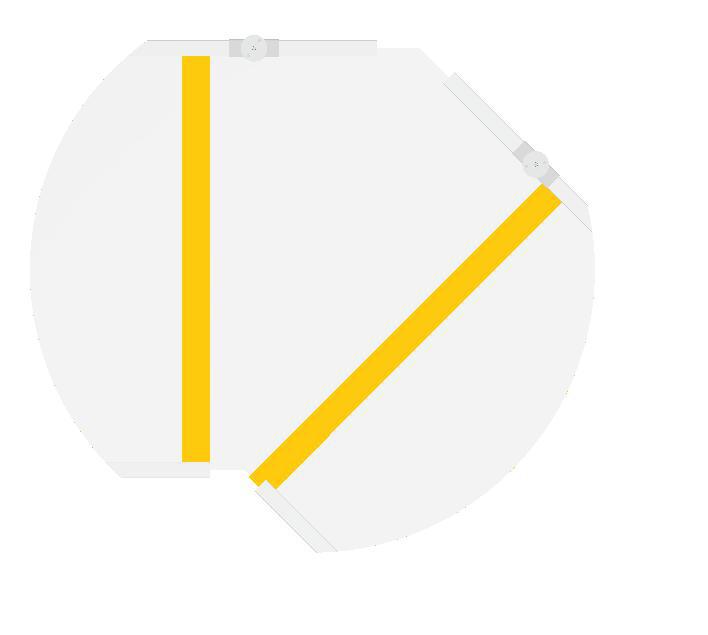

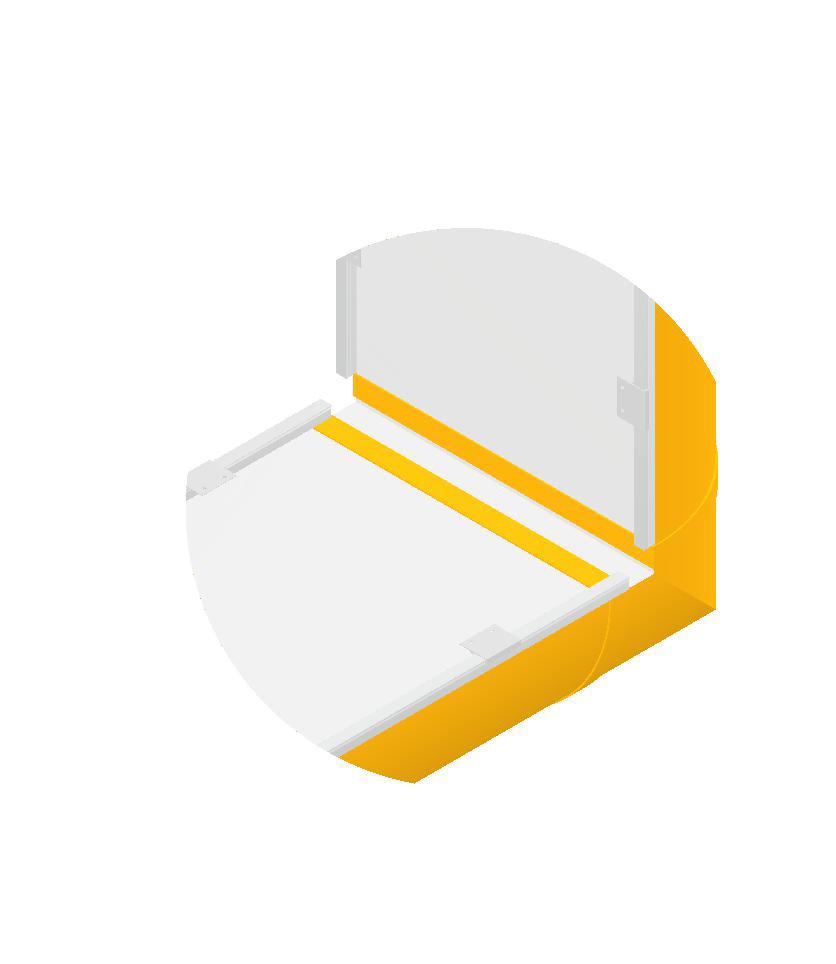

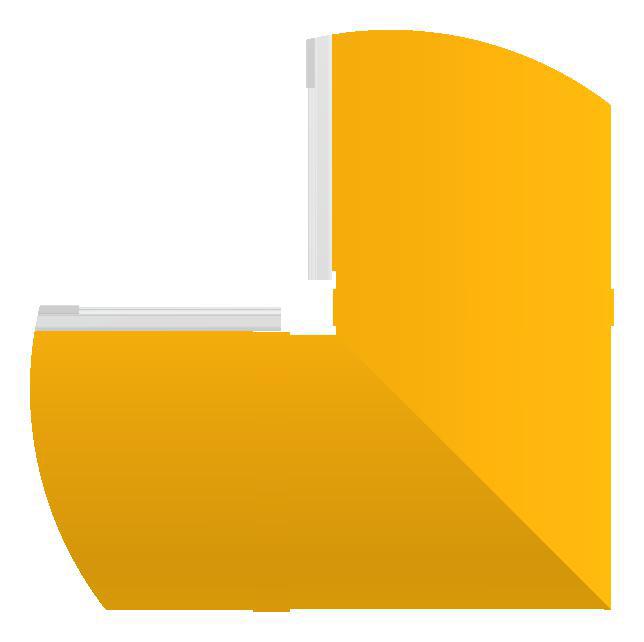

D-SafePro for KE-Interior System (knæk 90°)
D-SafePro for KE-Interior System (Servicelynlås)
DS -0010 -DK- 03
DS-2610-DK-00
S afeTrack D-Pose Service L ynlås .
SafePro D-kanal med Servicelynlås
SafePro D-kanal med lynlås
SafeT rack D- Pos e Lynlås.
D-SafePro-ophæng for KE-Interior System (KE-SRD)
DS-2611-DK-00
DS -0011-DK -03

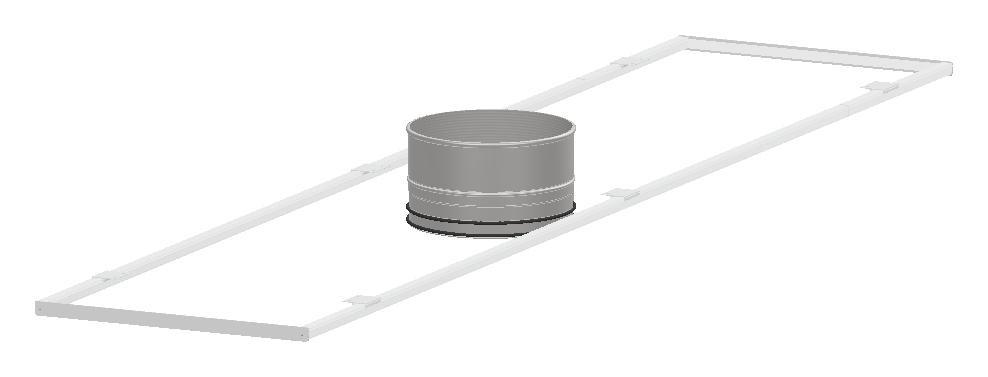

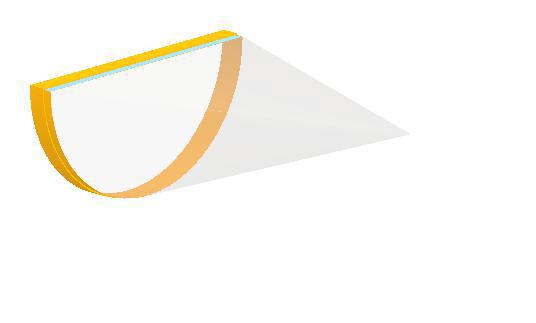

Montage, T-SRD (indløb i top)
T-SRD kan tilvælges
T-S RD montage .
T-SRD kan tilvælges
T-SRD monteres indvendigt i tekstilkanalen med velcro
T-SRD monteres indvendigt i posen med velcro.

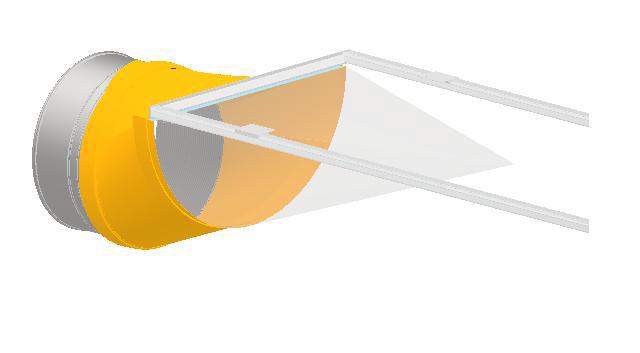

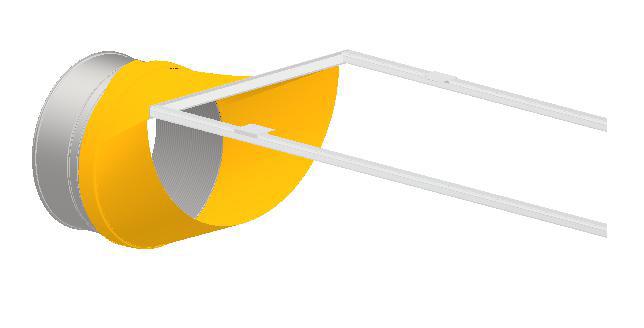

Montage, D-SRD (indløb i ende)
Indløbs -SRD montage .
Indløbs SRD kan tilvælges
D-SRD kan tilvælges
Indløbs SRD lynes i ved en lynlås
D-SRD lynes i ved lynlåssamling

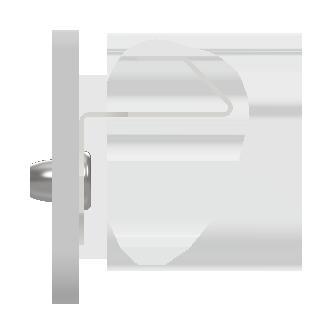

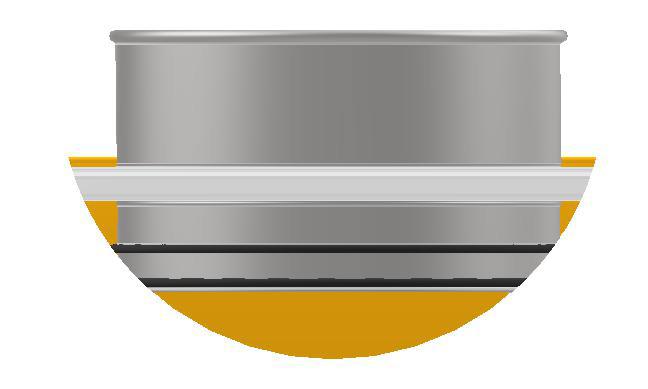

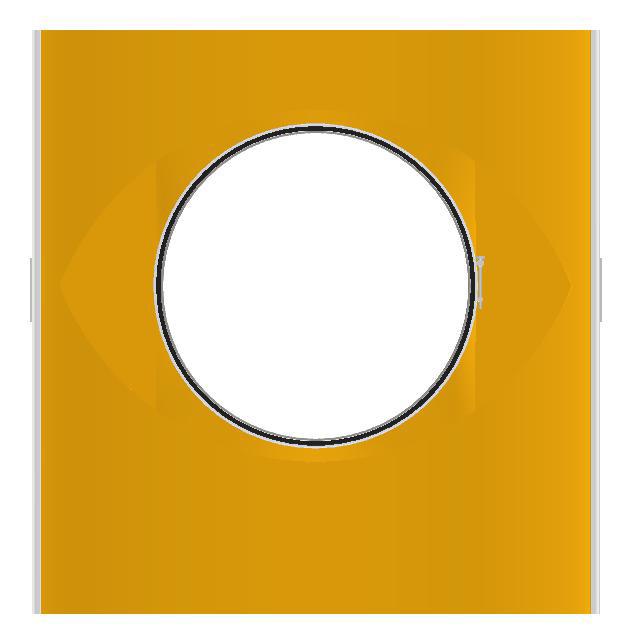

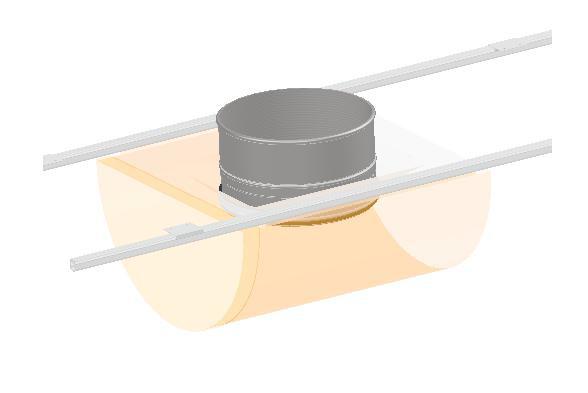

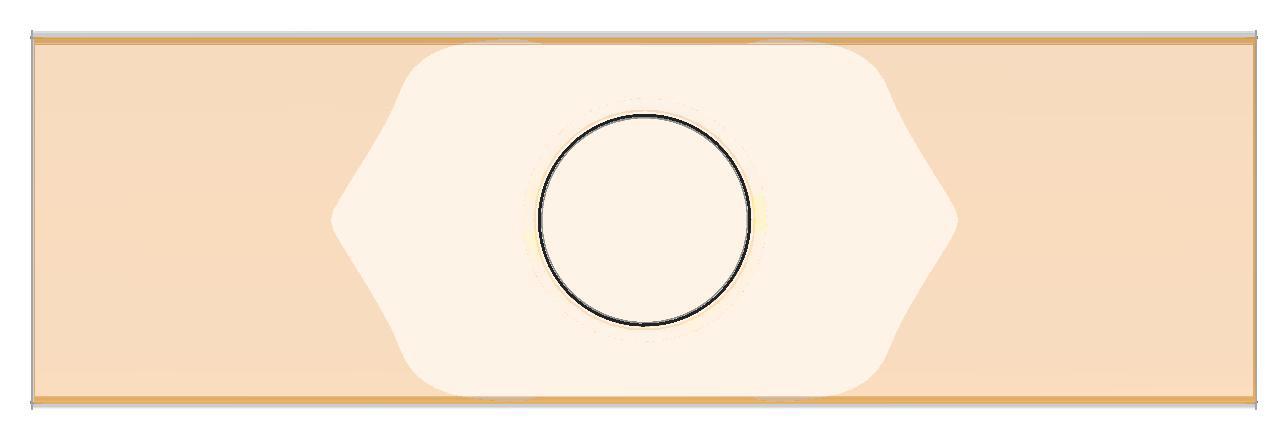

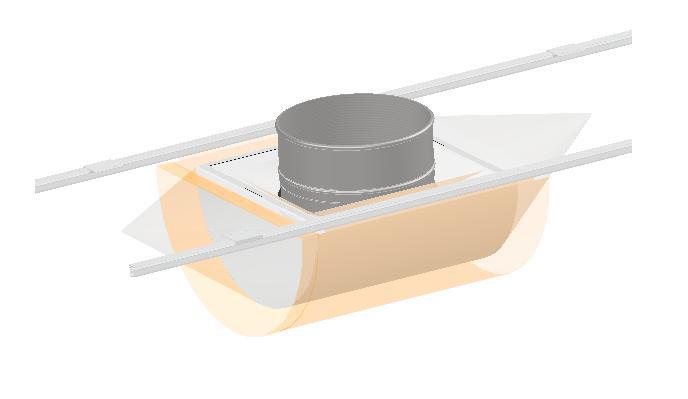

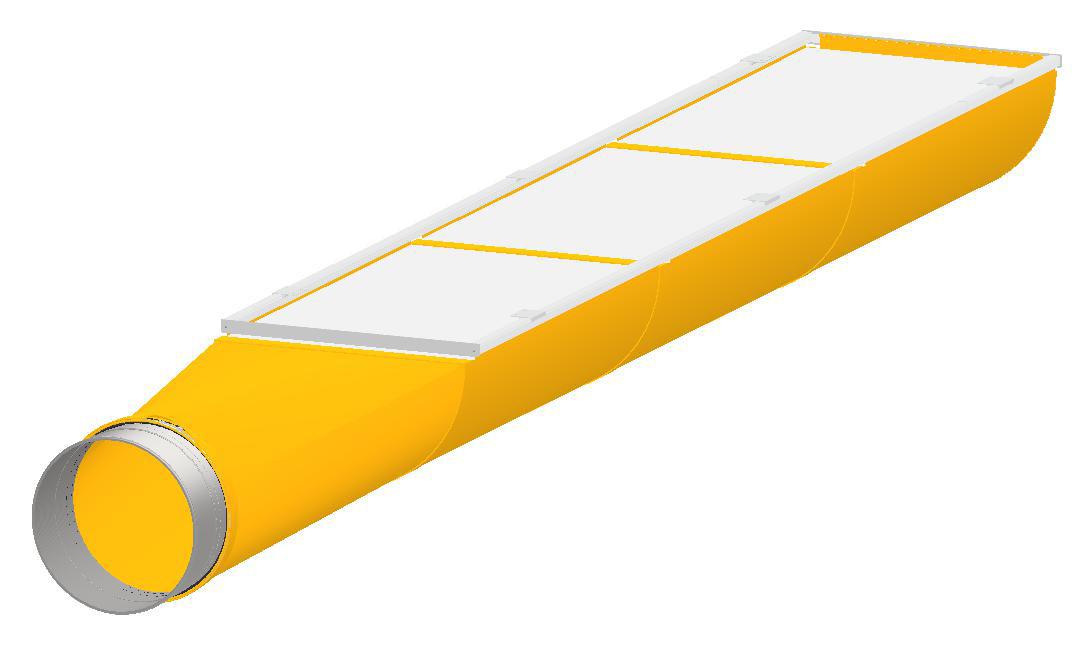

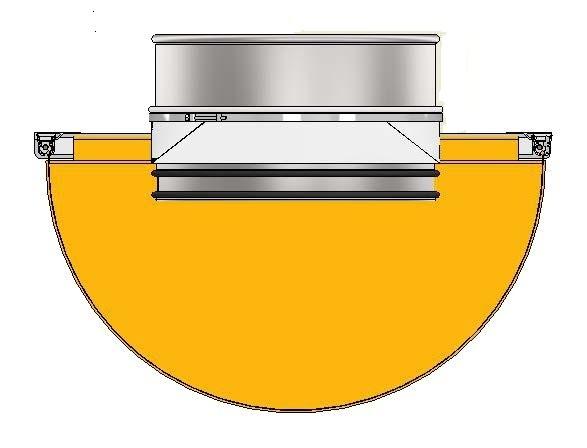

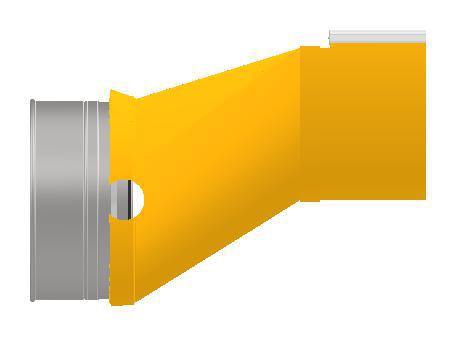

D-SafePro for KE-Interior System (studs med fjedertilslutning)
DS-2612-DK-00
DS-0012-DK-03 A
L = Kanallængde
LS = Længde studs
Ø = Studsdiameter
H = Højde
W = Bredde
O = Forsætning
A = Afstand studs 1
B = Afstand studs 2
OBS!
Markér A-målet på skinnen, så det kan ses, hvor studsen er placeret, efter at kanalen er monteret på skinnerne.
OBS!
Brug handsker eller vask hænder før montering. Fjeder trykkes over studsen
