Aufhängung SafePro Ø DE

Page 1


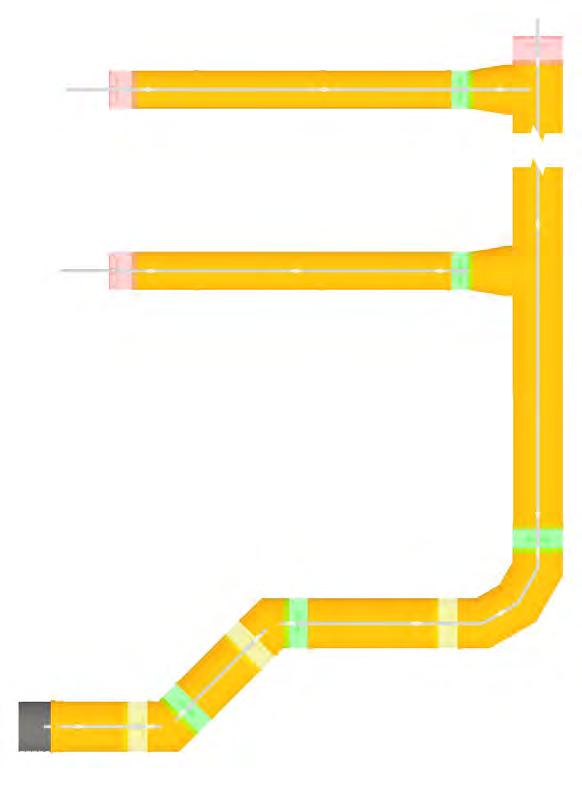

Index SafePro

Ø Duct

SafePro Einfache Aufhängung

SafePro Einfache Aufhängung Verteiler

SafePro Einfache Aufhängung Safe 360

SafePro Einfache Aufhängung Duct Arch

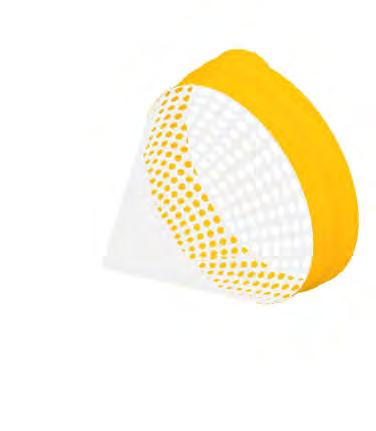

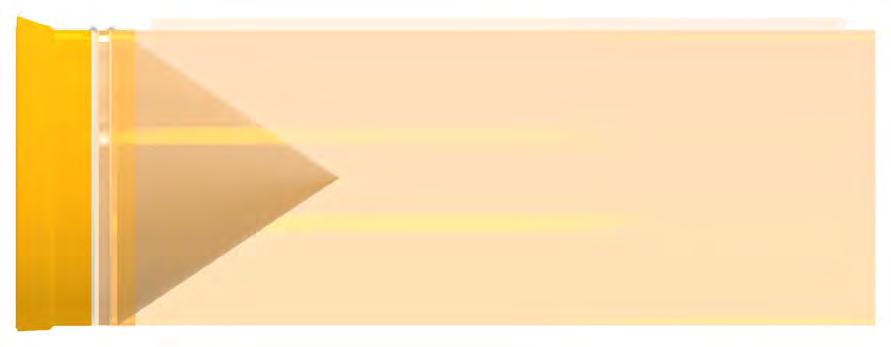

SafePro Einfache Aufhängung SafeStretch

SafePro Einfache Aufhängung SafeStretch Boden

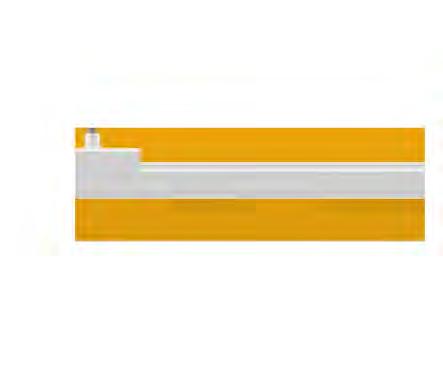

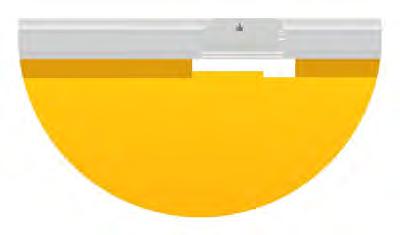

SafePro Einfache Aufhängung SafeStretch

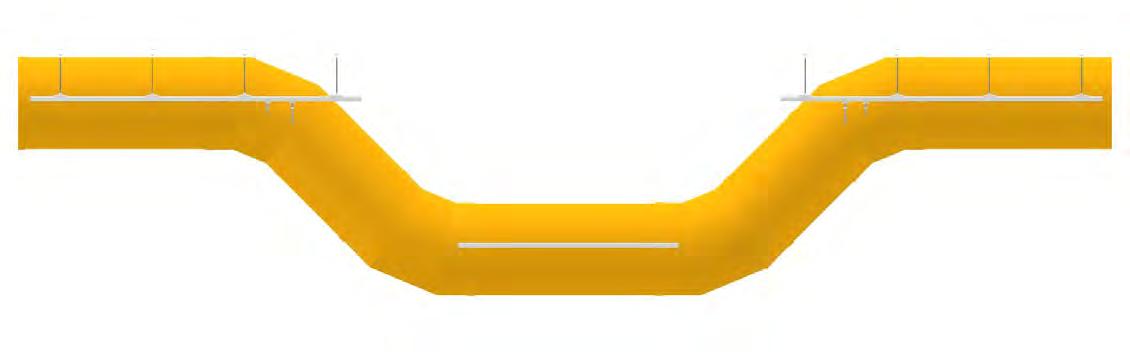

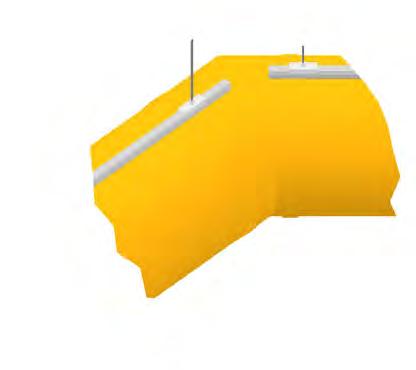

SafePro Einfache Aufhängung Verstellbare Schlaufen 45˚ Biegung

SafePro Einfache Aufhängung Verstellbare Schlaufen 90˚ Biegung

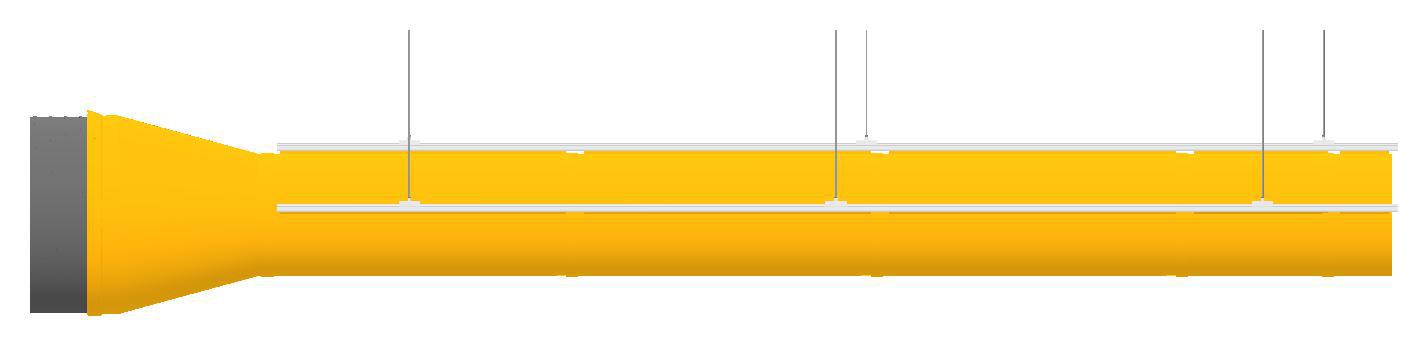

SafePro Zweifache Aufhängung

SafePro Zweifache Aufhängung Verteiler

SafePro Zweifache Aufhängung Safe 360

SafePro Zweifache Aufhängung Dual Arch

SafePro Zweifache Aufhängung Verstellbare Schlaufen 45˚ Biegung

SafePro Zweifache Aufhängung Verstellbare Schlaufen 90˚ Biegung

SafePro Dreifache Aufhängung

SafePro Dreifache Aufhängung Verteiler

SafePro Dreifache Aufhängung Dual Arch

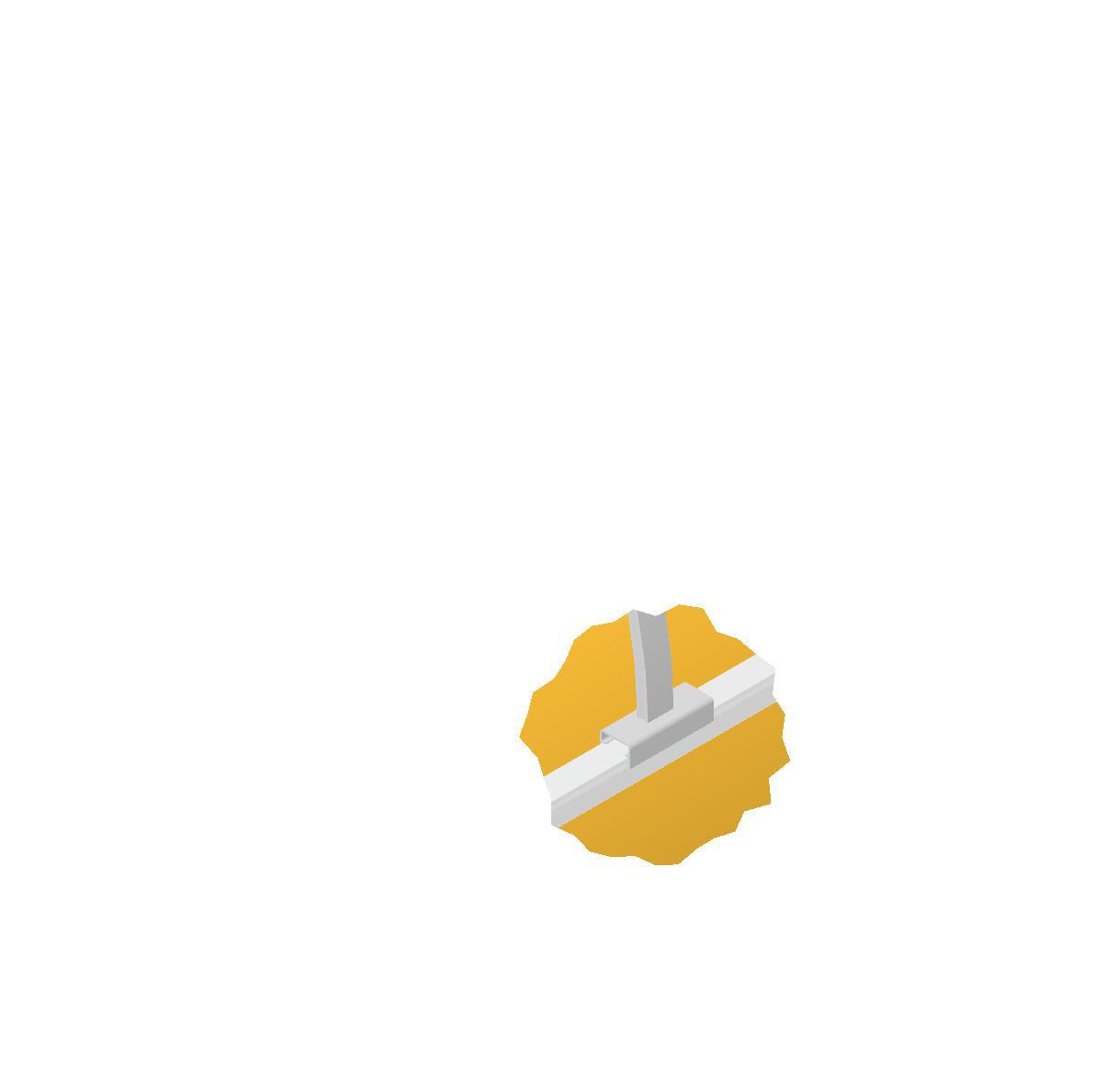

SafePro Aufhängung

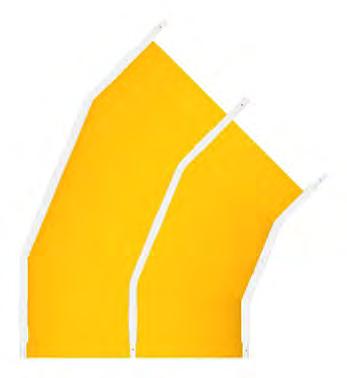

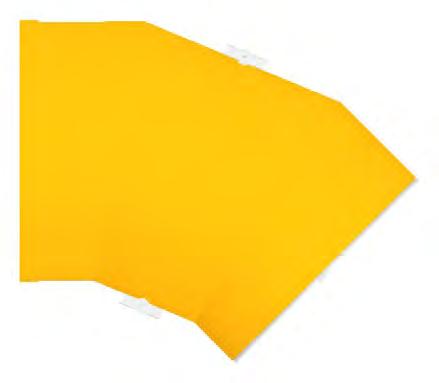

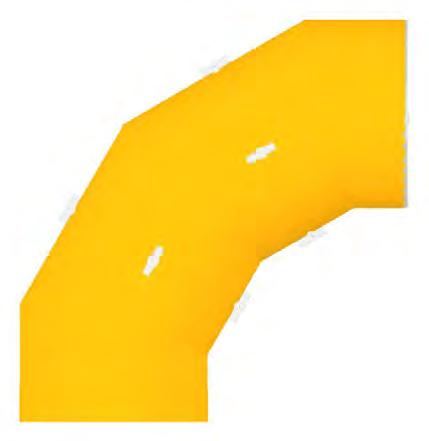

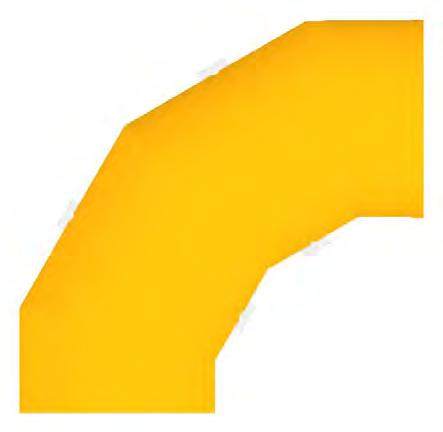

SafePro Rolled Bend 45˚

SafePro Rolled Bend 90˚

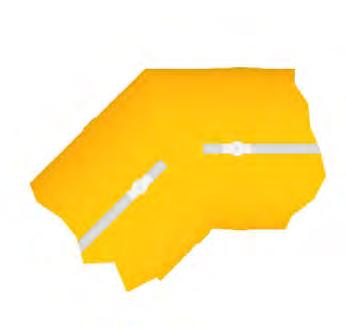

SafePro KE-Bogen 45˚

SafePro KE-Bogen 90˚

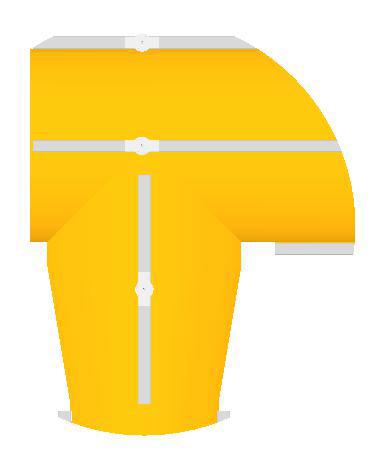

SafePro KE-Knie

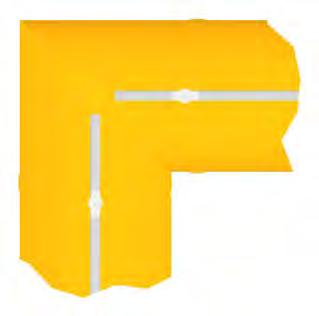

SafePro KE-Knie 90˚

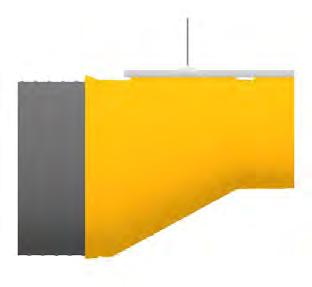

SafePro KE-SRD

OS-2605-DE-00

OS-0005-DK-00

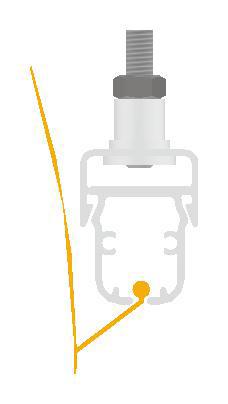

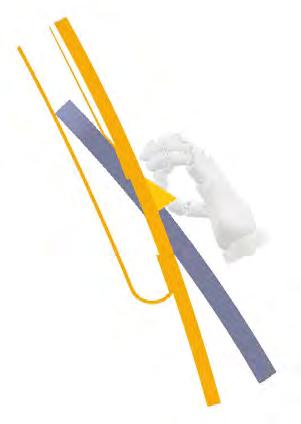

SafeWulst (12 Uhr)

Safevulst (kl.12)

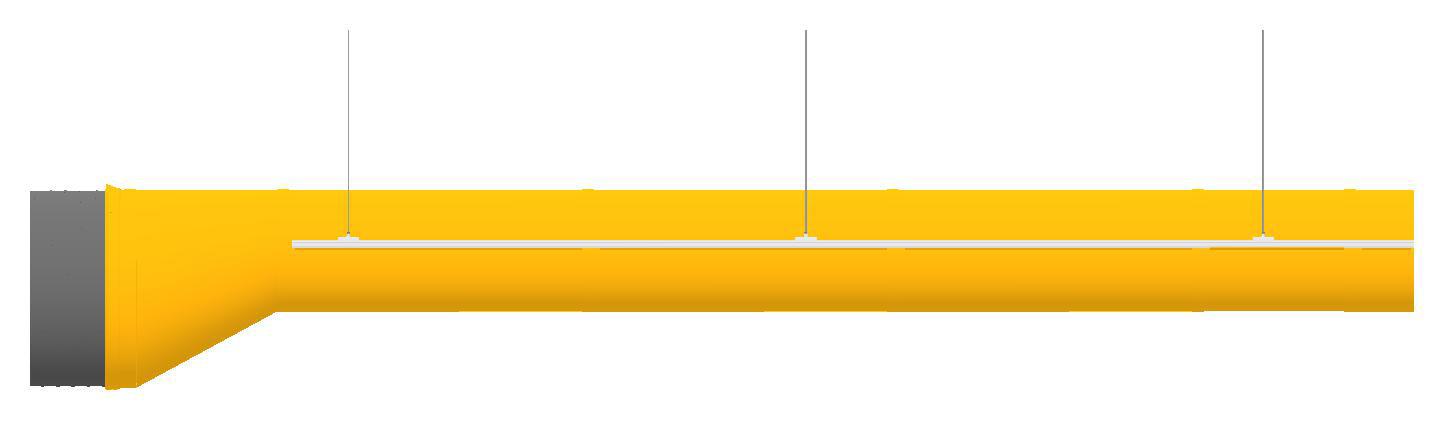

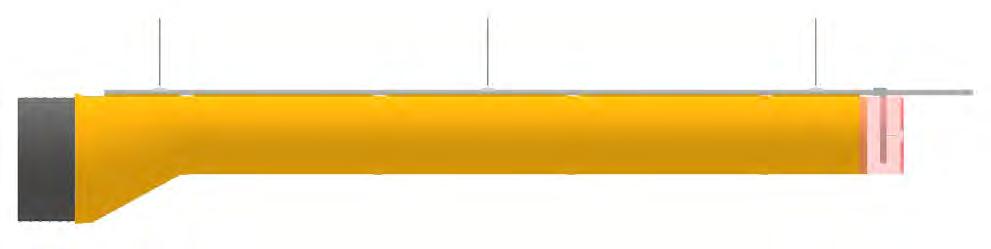

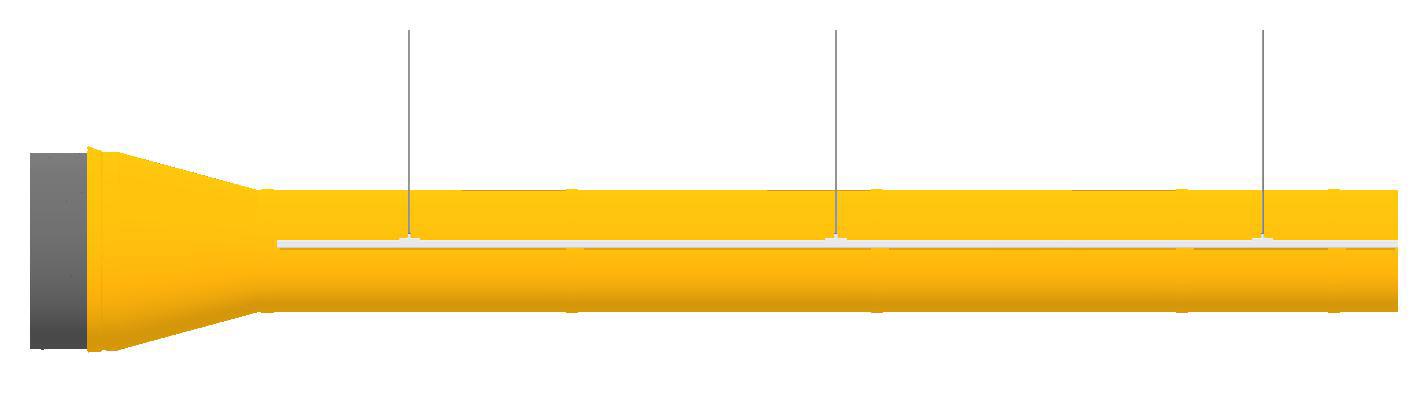

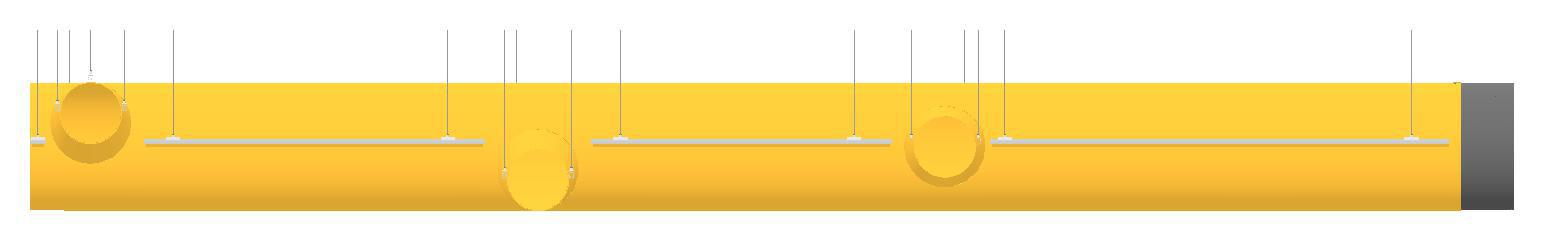

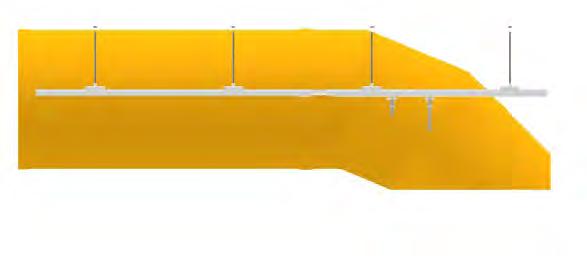

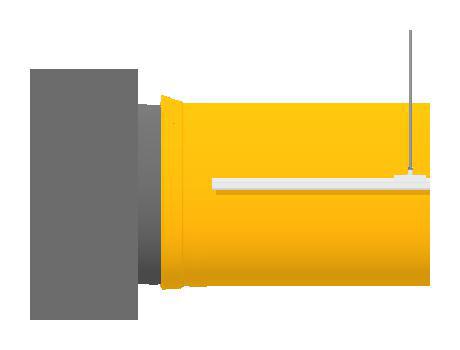

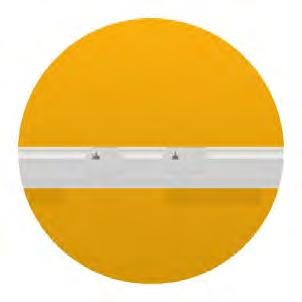

1 2 3 1 2 3 SafePro, Einfache Aufhängung

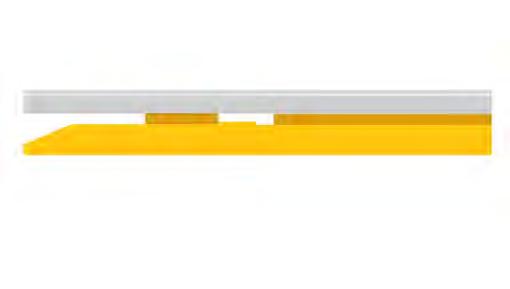

Safeslider (kl.12)

SafeSlider (12 Uhr)

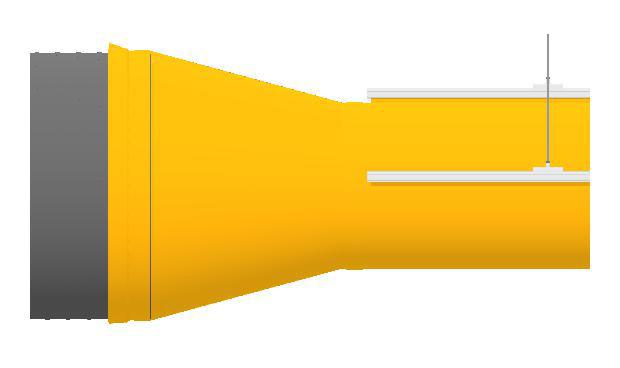

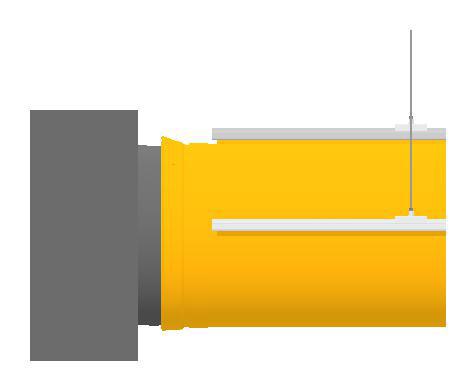

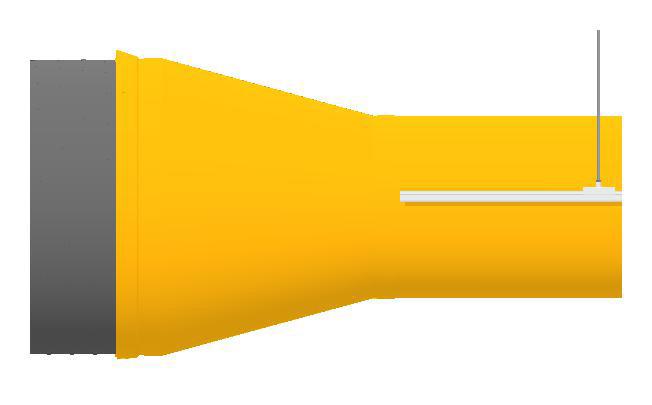

Konuslængde + 20 mm

Konuslänge + 20 mm

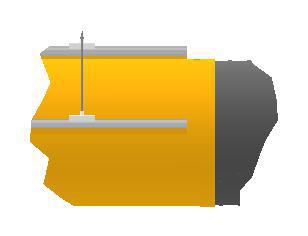

Versatz (H)

H= Ø/2-ø/2-montagehøjde Eks. Ø650/2-ø400/2-46=79 mm

H=Ø/2-ø/2-Montagehöhe Ex.: Ø650/2-ø400/2-46=79 mm

mm

mm

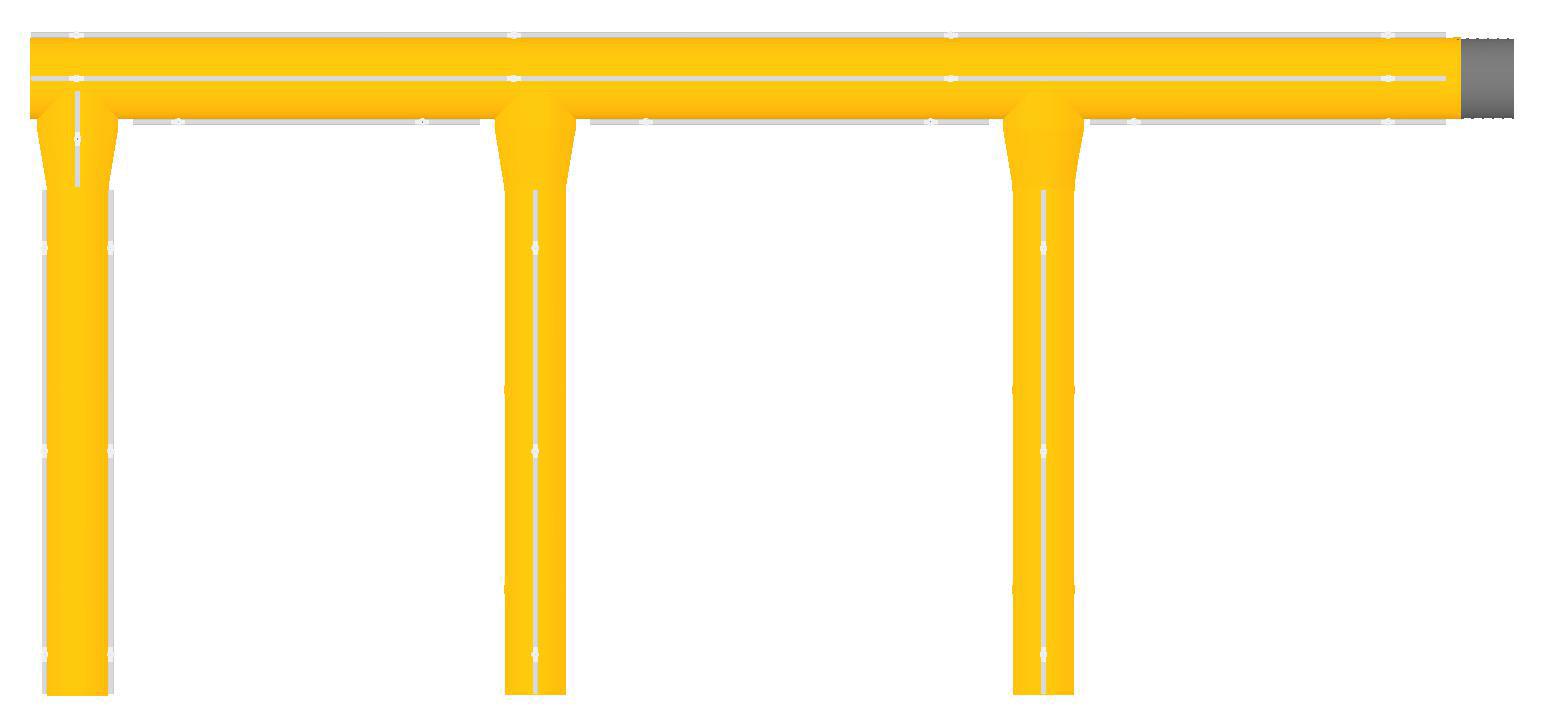

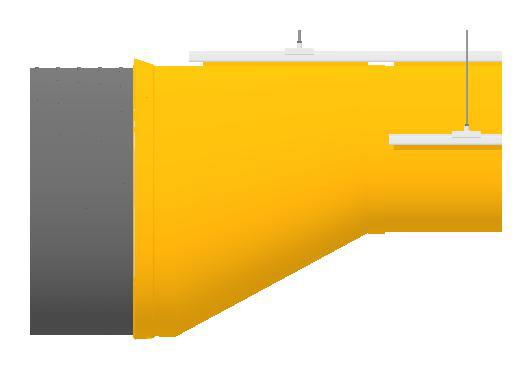

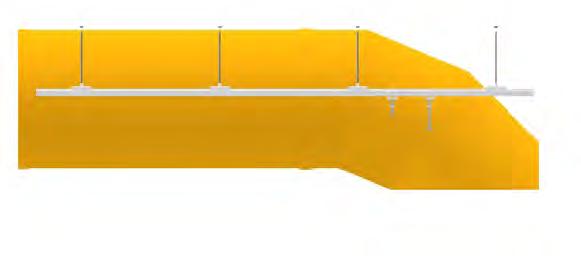

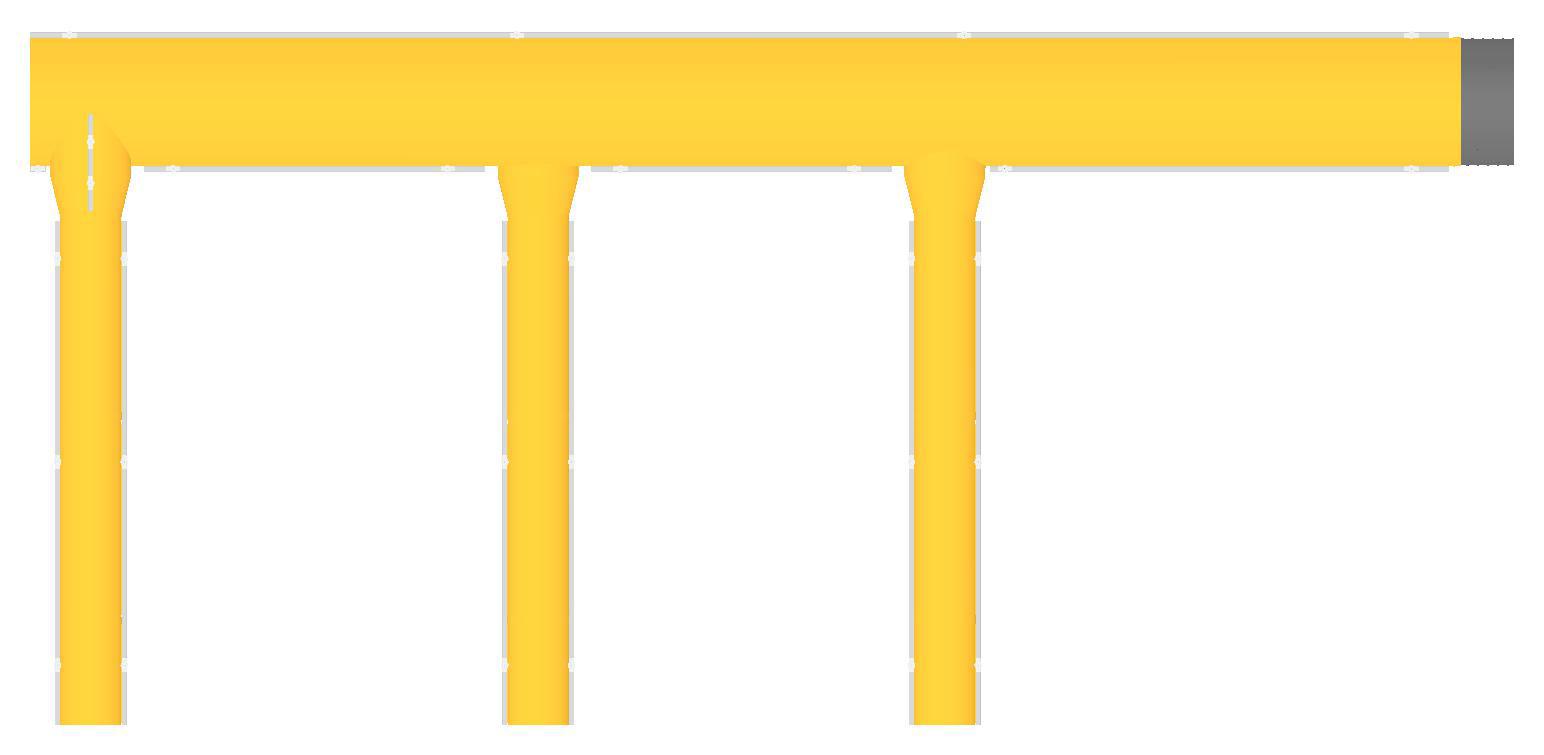

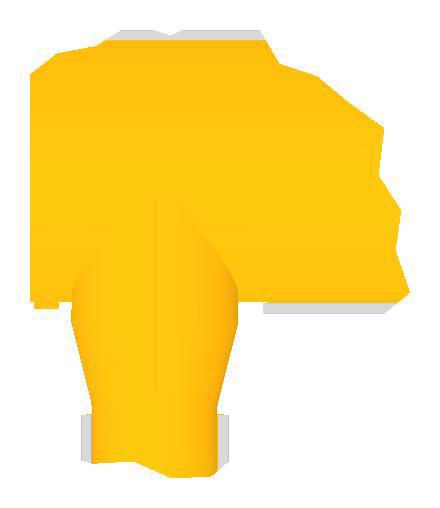

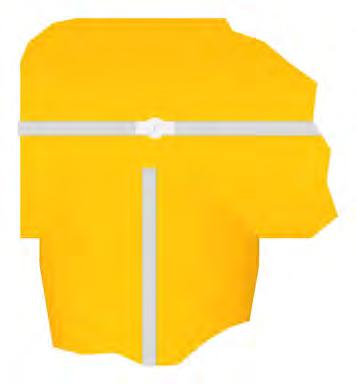

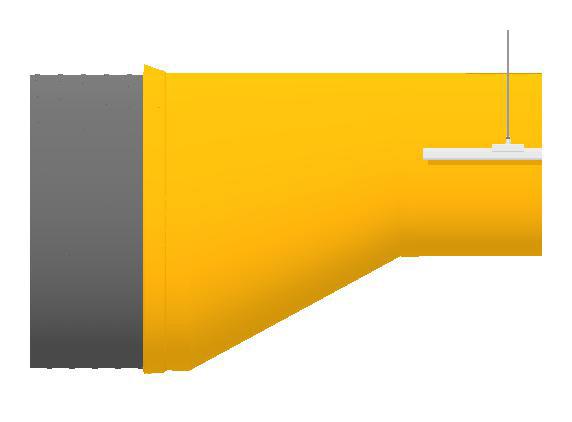

SafePro, Verteiler, Einfache Aufhängung OS-2606-DE-00

Zentriert

Unterkante bündig

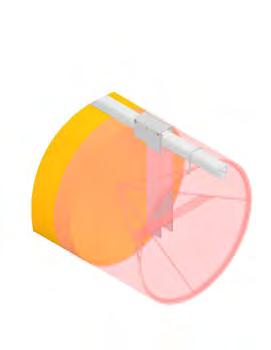

OS-2614-DE-00

OS-0014-DK-02 1000mm

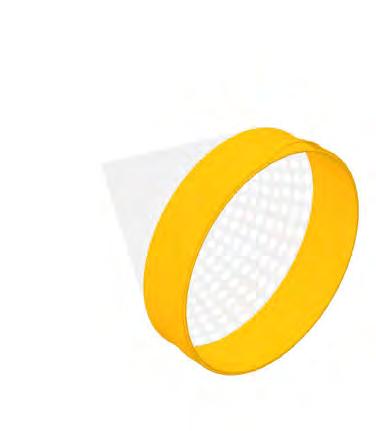

Ring Dimension:

Kanal-Durchmesser Ringgröße

Ø200-Ø630 mm: 3 mm

200 - 630 = ø3

Ø631-Ø1270 mm: 4 mm

631 - 1270 = ø4

Lås ved kl 12 hvis pose over Ø399

Verschluss bei 12 Uhr, wenn Kanal größer als Ø399 mm ist

B

Poser over Ø500 Medsendes ringende løst

Bei Kanälen über Ø500 mm werden Ringe getrennt mitgeliefert (vorort einsetzen)

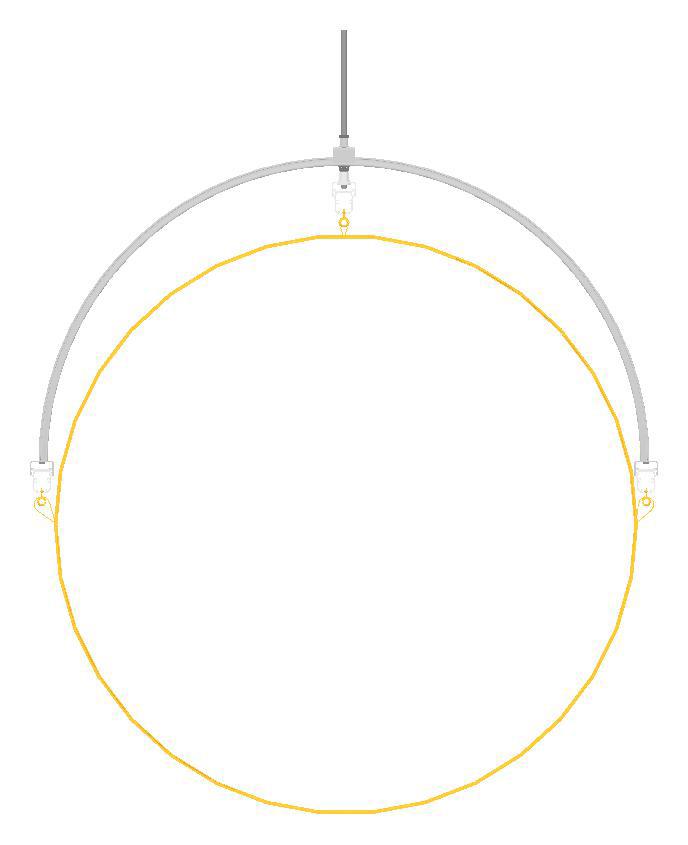

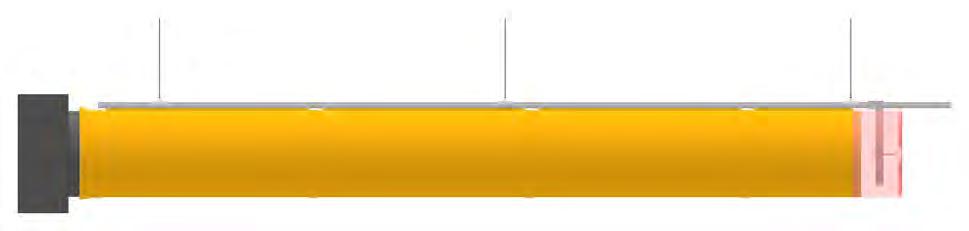

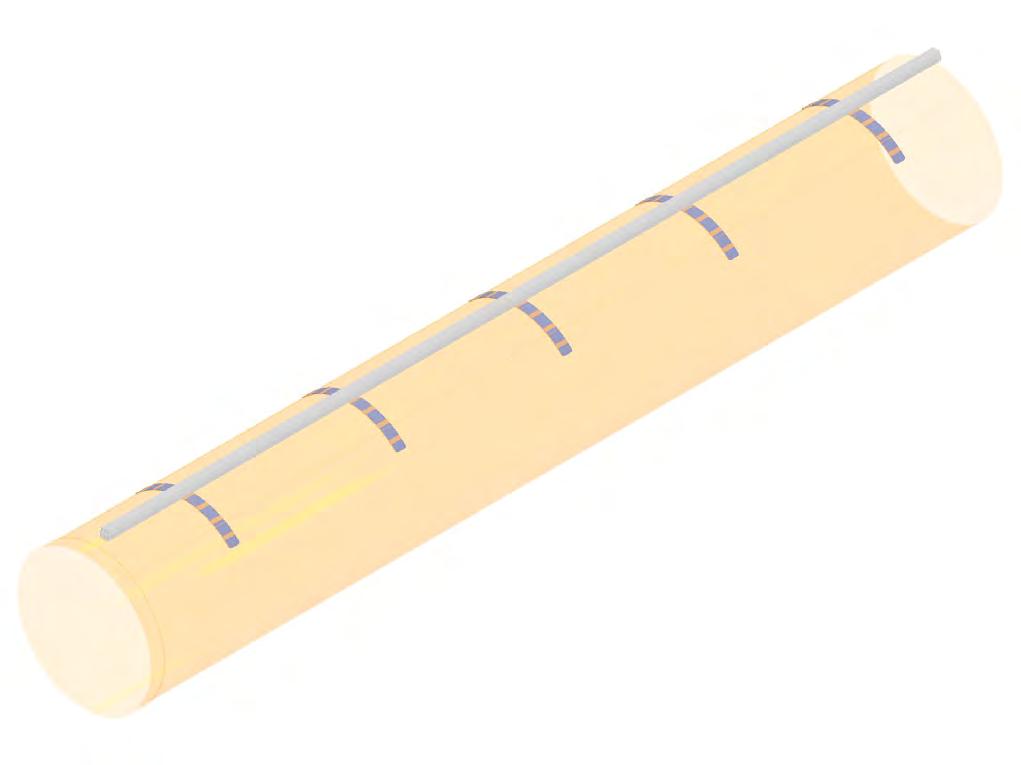

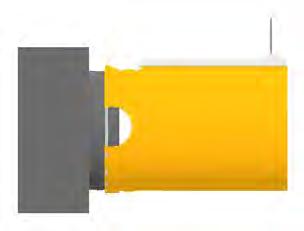

SafePro Duct Arch, Einreihige Aufhängung

OS-2616-DE-00

OS-0016-DK-01

When the whole duct run has been pulled onto the track, slide the duct opening over the end of the metal duct. Fix the SafeStretch Fastener to the end of the metal duct by sliding the fastener through the slot in the fabric starting sleeve and then under the worm gear clamp. Once in place tighten worm gear clamp to hold duct and fastener in place.Then fix the SafeStretch fastener with 2 screws to the end of the track.

SafeStretch Fastener

Befestigungspunkt

Spannband

Hier anziehen

Befestigungspunkt

Befestigungspunkt

Wenn der Textilkanal in der Schiene montiert worden ist, den Kanaleinlass mit dem Stahlkanal verbinden. Den SafeStretch Fastener unter das Spannband am Kanaleinlass einführen. Spannband anziehen, um den Textilkanal und Fastener am Platz zu halten. Anschließend den SafeStretch Fastener mit zwei Schrauben zum Ende der Schiene festmachen. Hier anziehen Hier anziehen

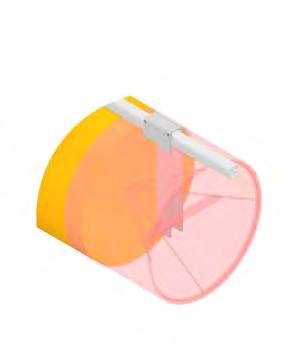

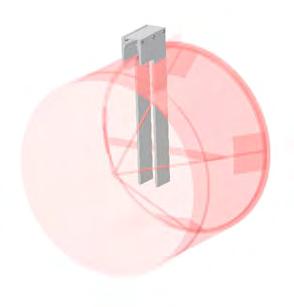

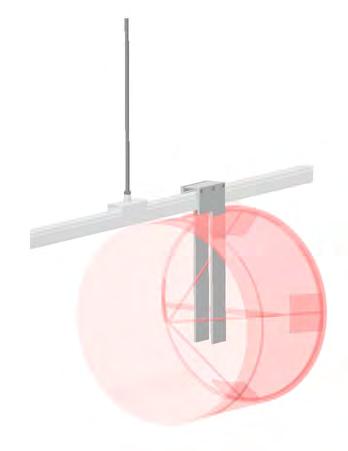

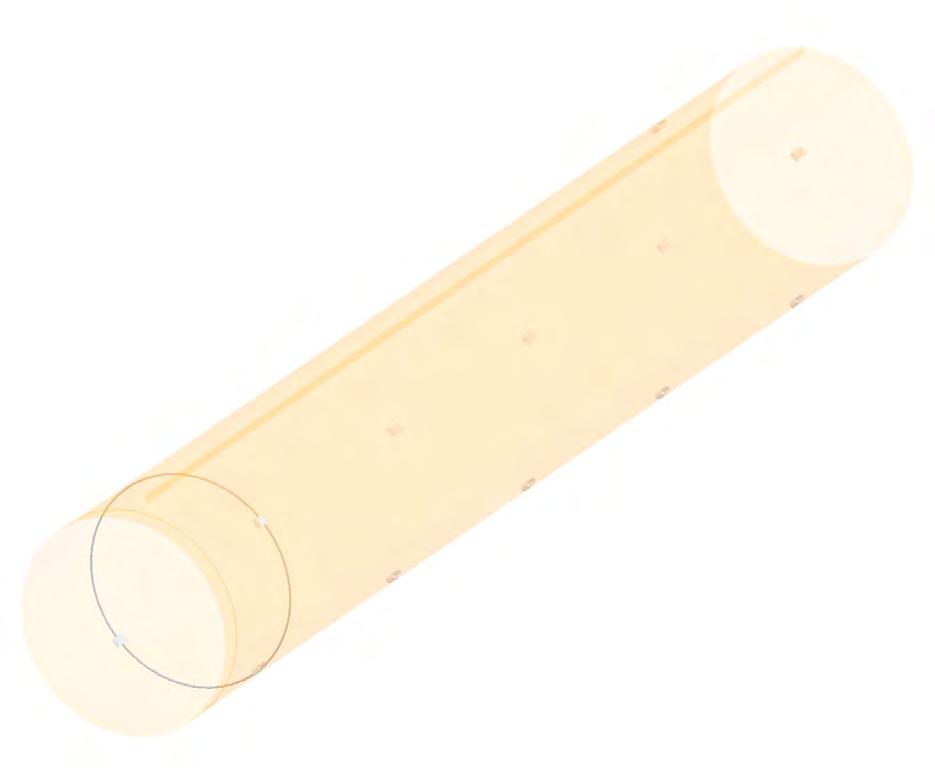

Inwendige Safe 360-Ringe vorort montieren (siehe OS-2614-DE)

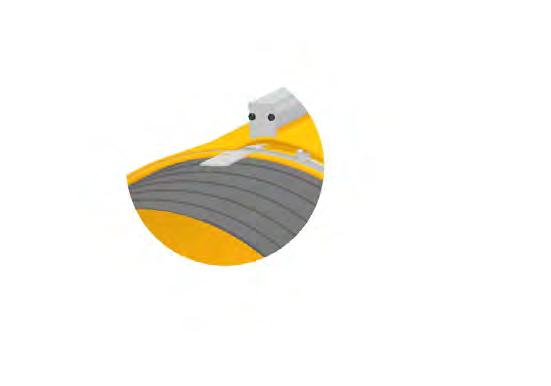

Clamp

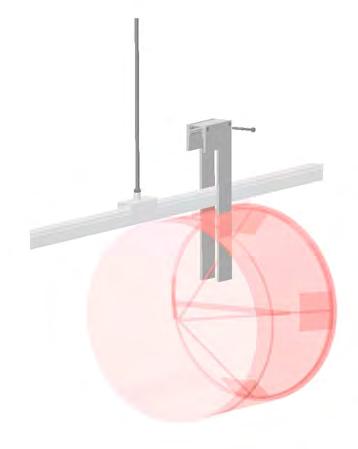

SafePro, SafeStretch, Einreihige Aufhängung (Boden)

OS-2621-DE-00

OS-2621-DK-00

A

SafeStretch Bracket Bund

Boden

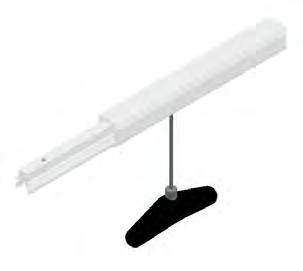

SafeStretch Bracket

Indvendig lynlås

Inwendiger Reißverschluss

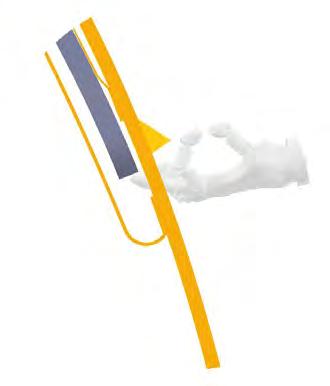

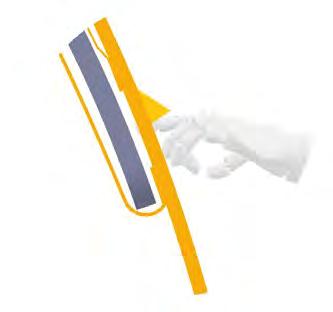

Tekstilkanalen strækkes ved hjælp af SafeStretch Bracket, der skubbes hen mod endestykket af kanalen, indtil kanalen er udstrakt. Herefter spændes pinolskruen.

Um den Kanal straff zu ziehen, den SafeStretch Bracket in Richtung des Kanal-Endstückes schieben. Wenn der Kanal straff ist, die Inbusschraube festziehen.

A

For tekstilkanaler med diameter større end 600 mm medsendes en krog til stabilisering af SafeStretchringen/bunden.

Bei Kanaldurchmessern über 600 mm wird ein Haken zur Befestigung des SafeStretchRings/Boden mitgeliefert.

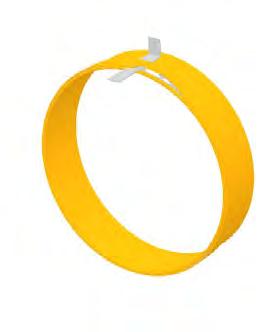

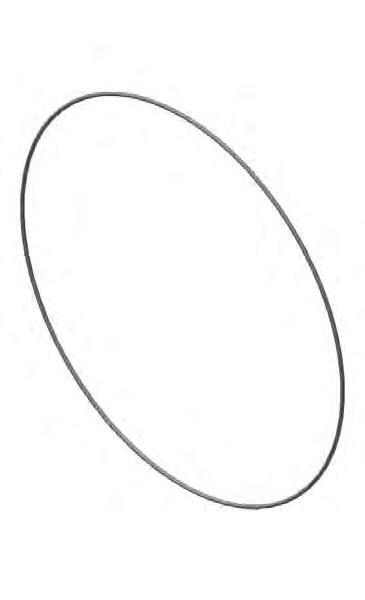

SafeStretch-ring

SafeStretch-Ring

Den SafeStretch-Ring im SafeStretch-Boden montieren und mit den Druckknöpfen festmachen (oder mit dem Gummiring bei Durchmesser über 600 mm).

Montér SafeStretch-ringen i SafeStretchbunden og fastgør den med trykknapperne (eller gummiringen, hvis diameter er større end 600 mm).

Am Ende des Textilkanals den SafeStretch Bracket (ohne Imbusschraube) auf der Schiene platzieren und in den Kanal durch die beiden Schlitze der 12 Uhr-Sektion hineinführen, bis der SafeStretch Bracket einrastet. Der Bracket muss in einem solchen Winkel sein, dass die eine Rinne in der Schiene ist, während der Bracket einrastet. Sorgen Sie dafür, dass der SafeStretch Bracket vor dem Querträger montiert ist. Die Schraube noch nicht ganz einschrauben, um den Bracket fortwährend justieren zu können (weitere Details, siehe OS-2622-DE).

Ved kanalens endestykke sættes SafeStretch Bracket (uden pinolskrue) ned oven på skinnen og ind i tekstilkanalen gennem de to slidser i kl. 12-sektionen, indtil det klikkes på plads på skinnen. SafeStretch Bracket skal sidde i en sådan vinkel, at det ene spor sidder i skinnen, mens beslaget klikkes på. Sørg for, at det er monteret foran tværstiveren. Sæt skruen i, men stram den ikke helt, da SafeStretch Bracket stadig skal kunne justeres (for detaljeret visning, se OS-2622-DK).

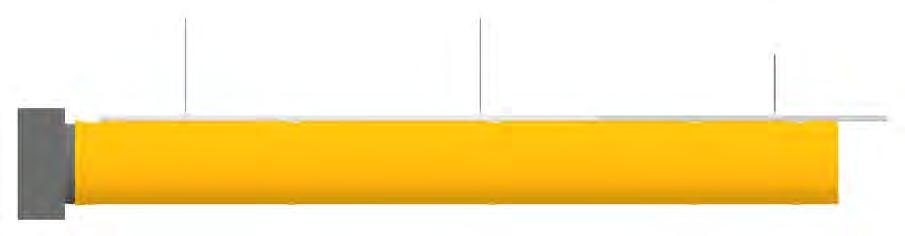

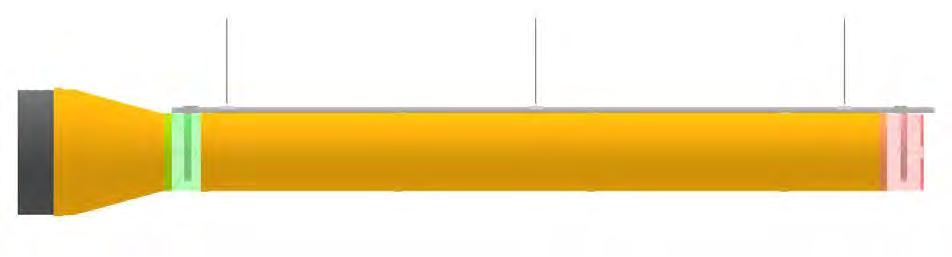

SafePro, SafeStretch, Einfache Aufhängung

Inwendiger Reißverschluss

Auswendiger Reißv.

Inwendiger Reißverschluss

Auswendiger Reißv.

Inwendiger Reißverschluss

Ø/2+Stutzenlänge

Verstellbare Schlaufen für SafePro

OS-0023 -DK- 00

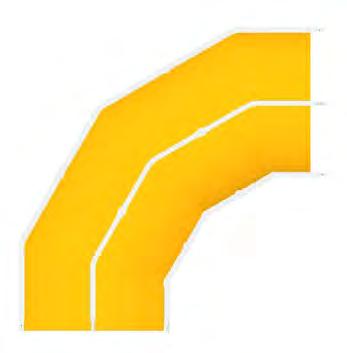

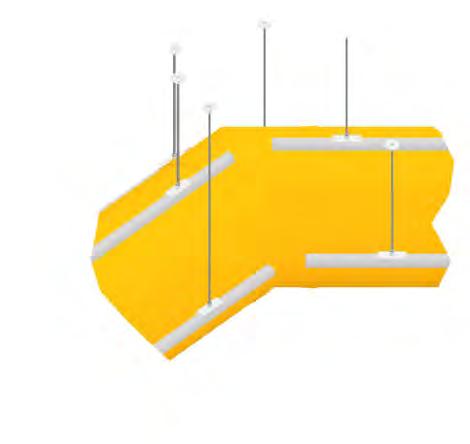

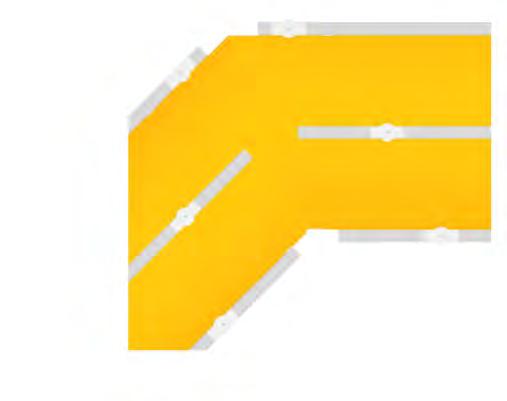

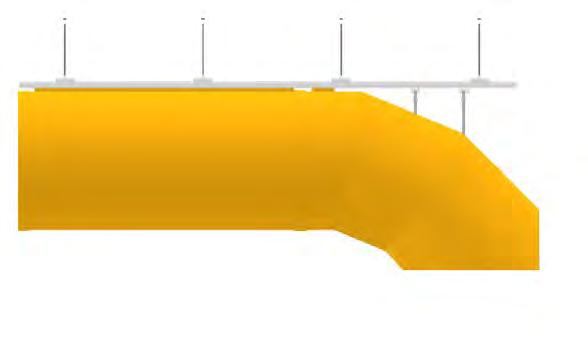

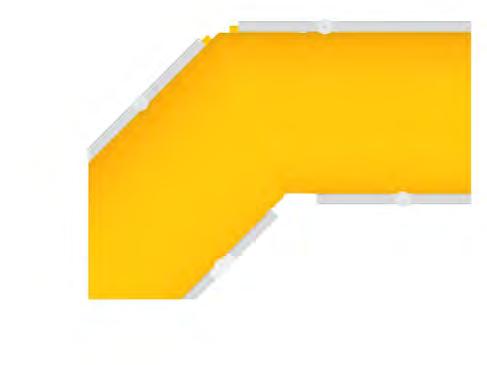

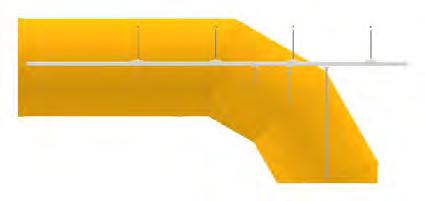

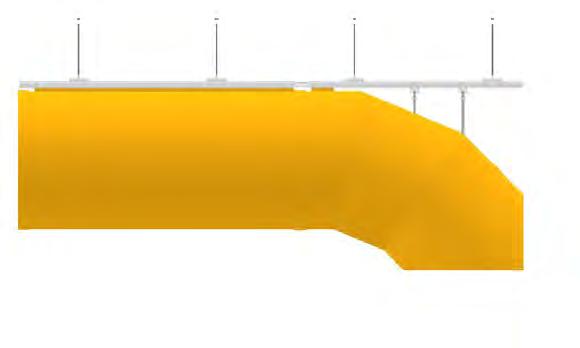

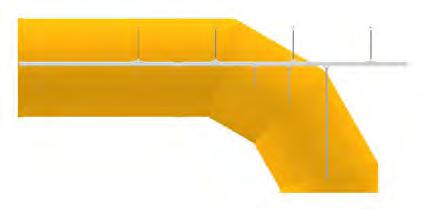

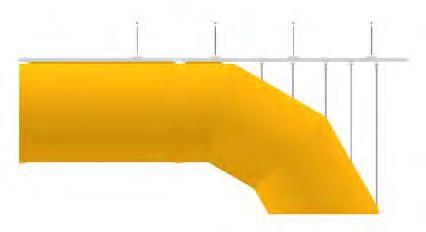

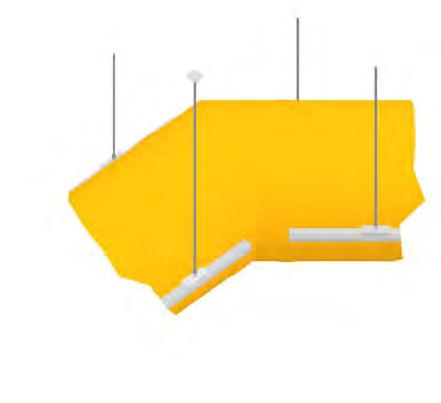

45° Biegung, Einfache Aufhängung

OS-2627-DE-00

Schienen gem. Schienenzeichnung montieren

Skinner monteres i henhold til skinnetegningen

Max.200 mm

Max.2500 mm

Verstellbare Schlaufen

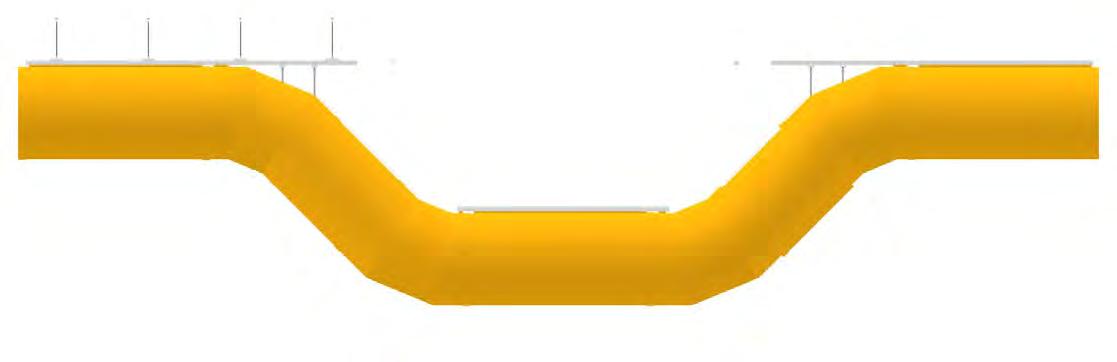

45° Biegung Auf/Ab

Justerbare stropper 45° Bøjning Op/Ned

Mindste vulstlængde 50 mm.

Min. Wulstlänge: 50 mm

Ø264 - Ø425 mm: Ingen vulst. 1 strop placeres.

Ø264 - Ø425 mm: Kein Wulst. Mit Schlaufe

Ø426 - Ø1599 mm: Vulst placeres. 1 strop placeres.

Ø426 - Ø1599 mm: Mit Wulst und 1 Schlaufe

Ø1600 - Ø2032 mm: Mit Wulst und 2 Schlaufe

Ø1600 - Ø2032 mm: Vulst placeres. 2 stropper placeres.

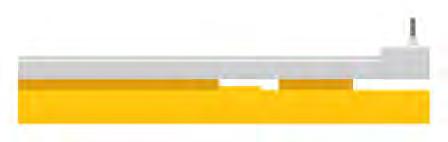

Skinne 0 mm over indvendig lynlås

Schiene 0 mm über inwendigem Reißverschluss

Überprüfen Sie gem. den Zeichnungen die korrekte Schienenlänge im Verhältnis zur Biegung

Se skinnetegningen for korrekt skinnelængde til bøjningen

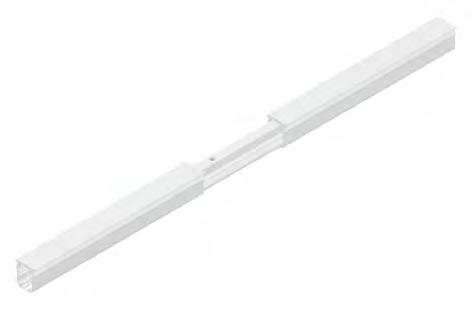

Skinne ved bøjning monteres med Safejoint.

Schienen an der Biegung mit SafeJoint verbinden

Sæt skinnerne sammen og skru Safejoint fast.

Schienen zusammenschieben und SafeJoint-Schrauben anziehen

Skinne 20 mm over udvendig lynlås

Schiene 20 mm über auswendigem Reißverschluss

Verstellbare Schlaufen für SafePro

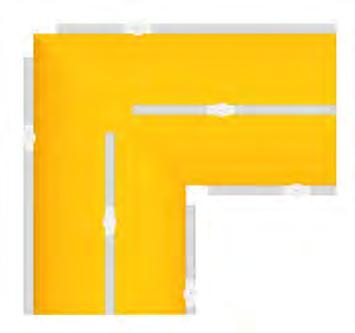

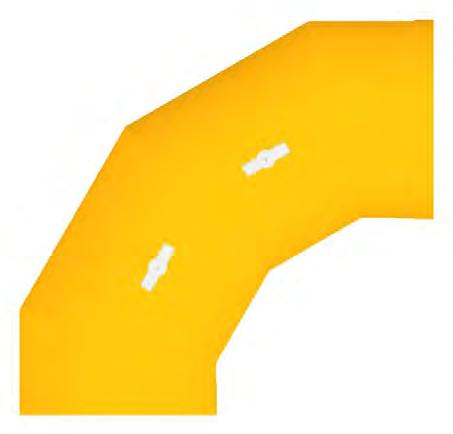

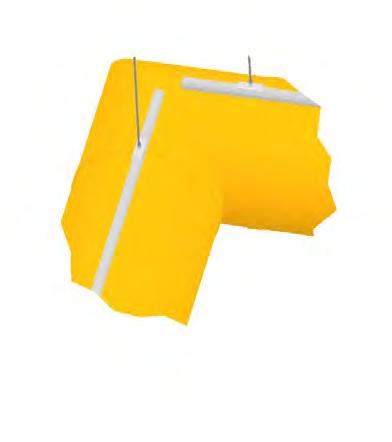

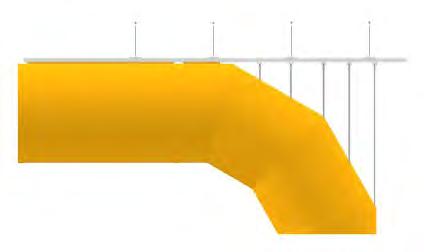

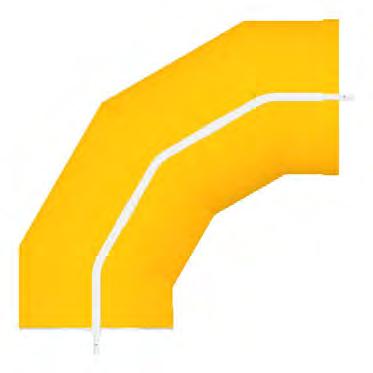

90° Biegung, Einfache Aufhängung

OS-2628-DE-00

Schienen gem. Schienenzeichnung montieren

Skinner monteres i henhold til skinnetegningen

Max. 200 mm

Justerbare Stropper

Verstellbare Schlaufen

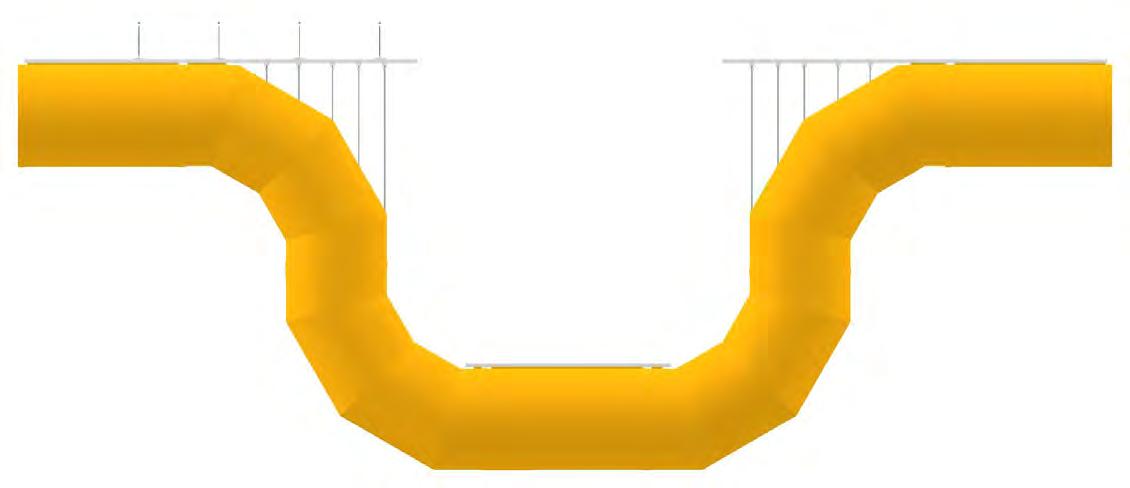

90° Biegung Auf/Ab

90° Bøjning Op/Ned

Min. Wulstlänge: 50 mm

Mindste vulstlængde 50 mm.

Ø200 - Ø349 mm: Kein Wulst. Mit 1 Schlaufe

Ø200 - Ø349 mm: Ingen vulst. 1 strop placeres.

Ø350 - Ø709 mm: Mit Wulst und 2 Schlaufen

Ø350 - Ø709 mm: Vulst placeres. 2 stropper placeres.

Ø710 - Ø1599 mm: Mit Wulst und 3 Schlaufen

Ø710 - Ø1599 mm: Vulst placeres. 3 stropper placeres.

Ø1600 - Ø2032 mm: Mit Wulst und 5 Schlaufen

Ø1600 - Ø2032 mm: Vulst placeres. 5 stropper placeres.

Schiene 0 mm über inwendigem Reißverschluss

0 mm over indvendig lynlås Max. 2500 mm

Überprüfen Sie gem. den Zeichnungen die korrekte Schienenlänge im Verhältnis zur Biegung

Se skinnetegningen for korrekt skinne længde til bøjningen

Skinne ved bøjning monteres med SafeJoint

Schienen an der Biegung mit SafeJoint verbinden

Schienen zusammenschieben und SafeJointSchrauben anziehen

Sæt skinnerne sammen og skru SafeJoint fast

Schiene 20 mm über auswendigem Reißverschluss

20 mm over udvendig lynlås

Skinne
Skinne

OS-0005-DK-00

OS-2605-DE-00

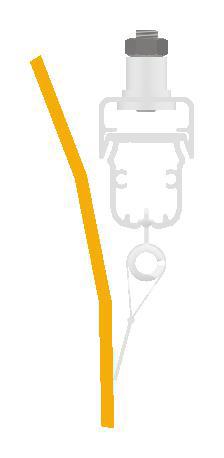

SafeVulst (kl. 3 og 9)

SafeBulb (3 und 9 Uhr)

SafeSlider (kl. 3 og 9)

SafeSlider (3 und 9 Uhr)

1 2 3 1 2 3

H= Ø/2montagehøjde Eks. Ø630/2-46=269 mm

H=Ø/2-Montagehöhe Ex.: Ø630/2-46=269 mm

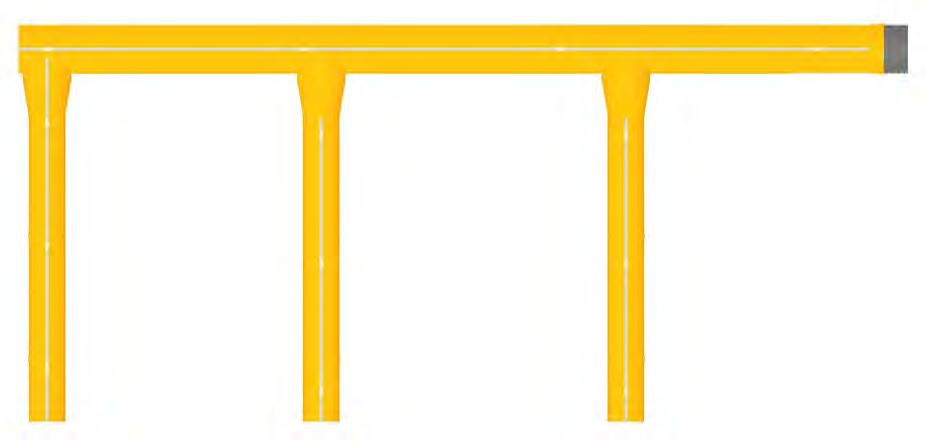

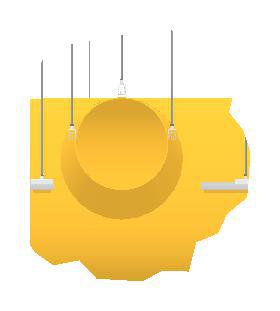

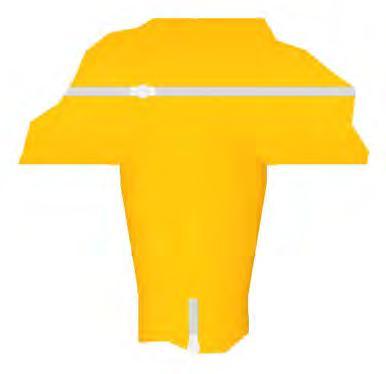

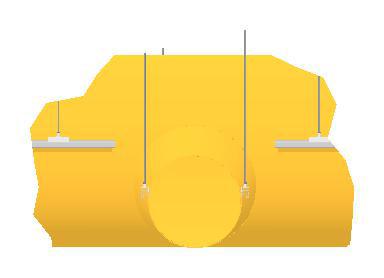

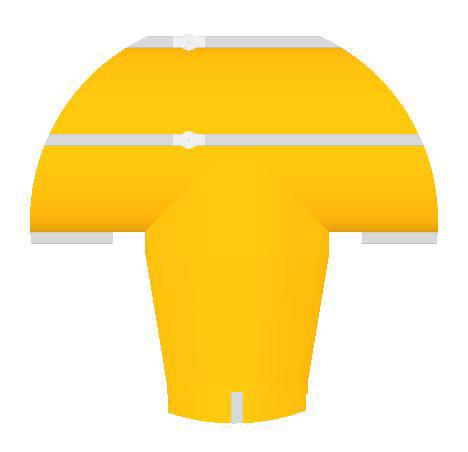

SafePro, Verteiler, Zweifache Aufhängung

D

B C

D

Bei Unterkante bündig wird der Höhenunterschied Z1 wie folgt berechnet: (Ø Verteiler/2) - (Ø Kanal/2) = Z1

Højdeforskellen Z1 beregnes på følgende måde ved ret underkant:

Øfordeler/2 - Ø forgrening/2 = Z1

Ex.: Verteiler Ø630 mm, Kanal Ø300 mm: (630/2) - (300/2) = 165 mm

C

Eks: Fordeler Ø630 mm - forgrening Ø300 mm (630/2) - (300/2) = 165 mm

B A

B

B

Anmerkung für Stutzen

A A

Note for studse 1 række ophæng er mulig ved studse, hvor L er over 500 mm, og studsen er placeret med ret overkant!

1 Reihe Aufhängung ist bei Stutzen möglich, wo L über 500 mm ist, und die Oberkante bündig ist.

A A-A

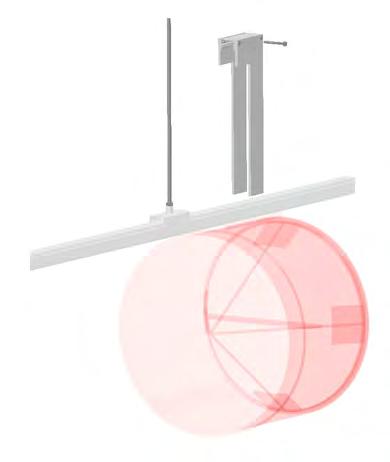

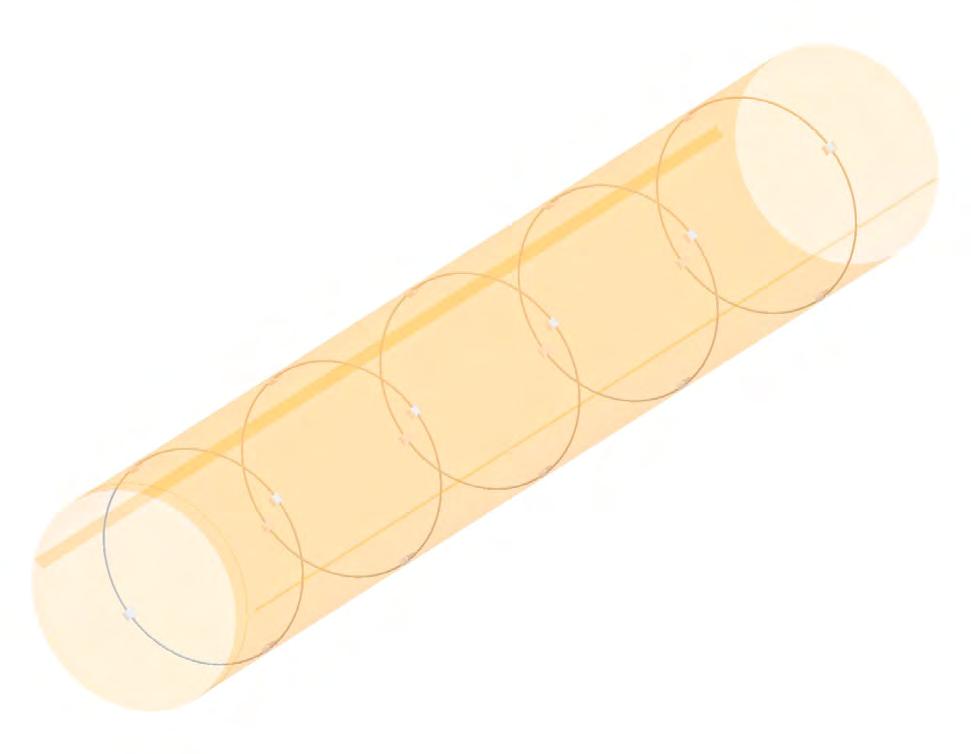

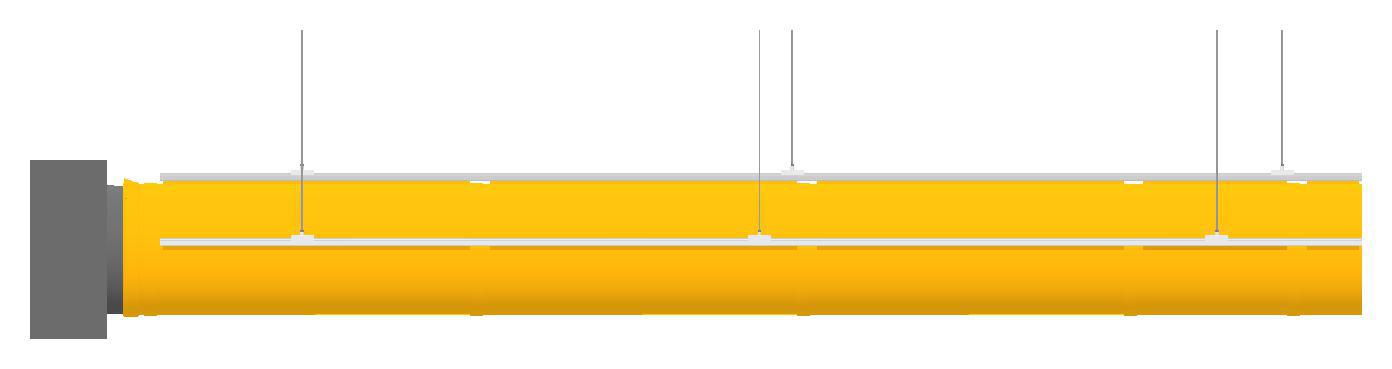

SafePro, Safe 360, Zweifache Aufhängung

OS-2615-DE-00

Kanal-Durchm. Ringgrösse

Ring Dimension:

Ø200-Ø630 mm: 3 mm

200 - 630 = ø3

Ø631-Ø1270 mm: 4 mm

631 - 1270 = ø4

Poser over Ø500 Medsendes ringende løst

Bei Kanälen über Ø500 mm werden die Ringe getrennt mitgeliefert (vorort einsetzen)

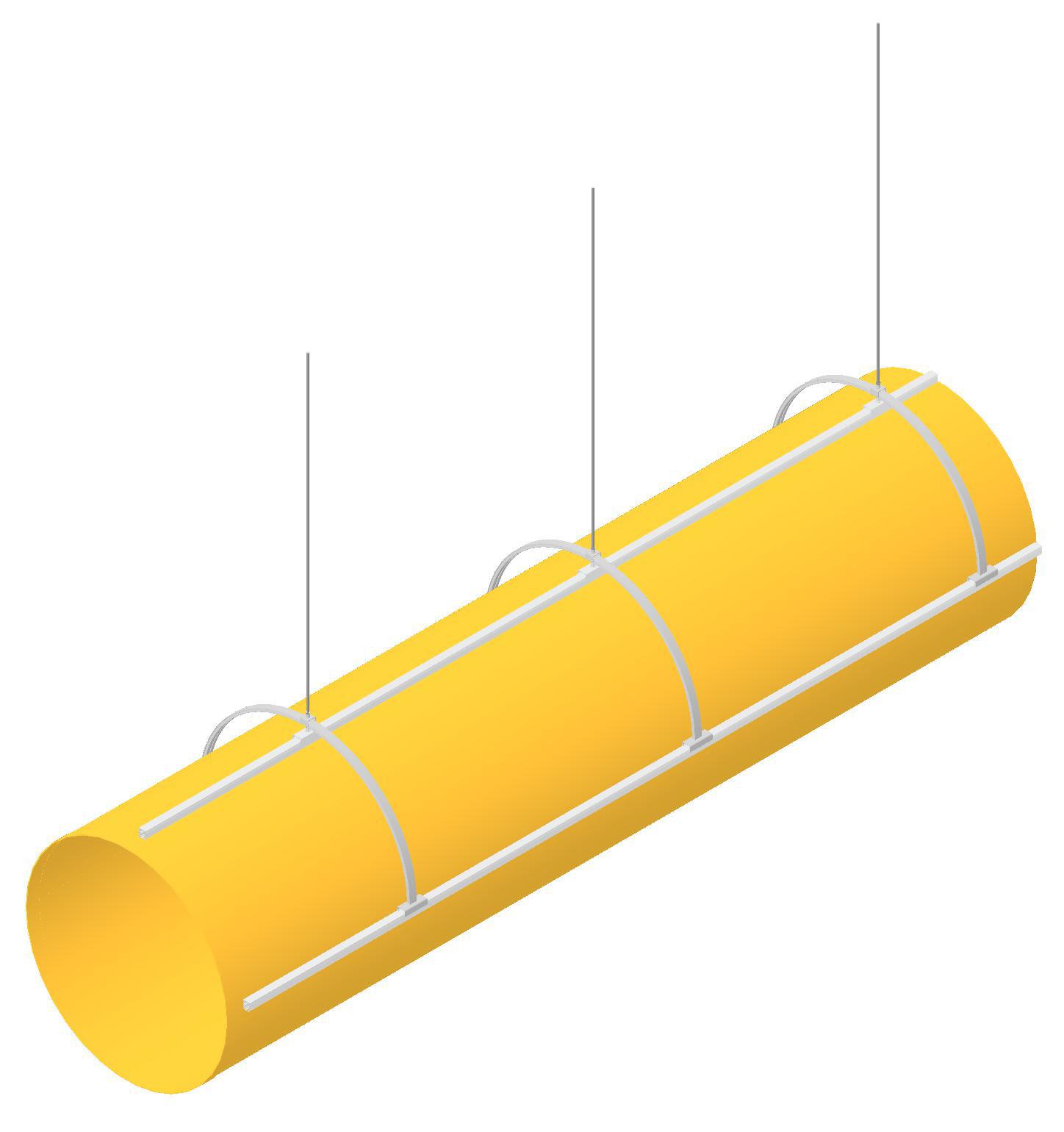

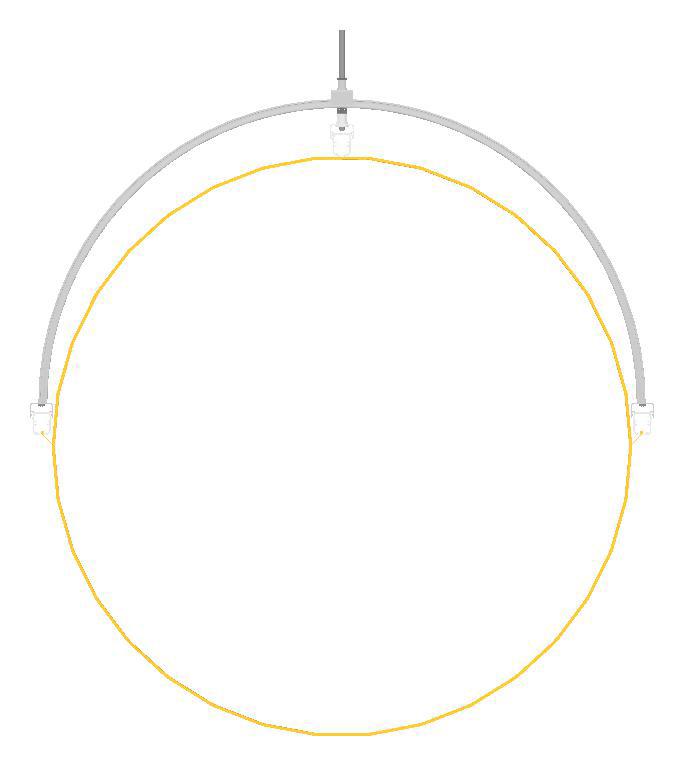

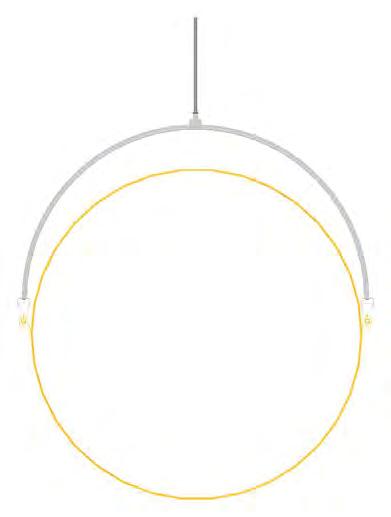

SafePro, Dual Arch, Zweifache Aufhängung

OS-0017-DK-03

OS-2617-DE-00

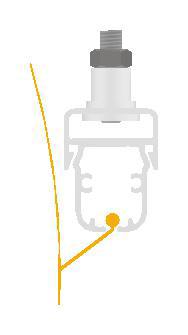

SafeWulst

SafeSlider 90 mm

SafeSlider 90 mm

SafeVulst 70 mm

SafeWulst 70 mm

SafeSlider

Verstellbare Schlaufen für SafePro

OS-0020 -DK- 00

45° Biegung, Zweifache Aufhängung

OS-2625-DE-00

Schienen gem. Schienenzeichnung montieren

Skinner monteres i henhold til skinnetegningen

Max. 2500 mm

Max. 200 mm

Justerbare stropper

Verstellbare Schlaufen

45° Bøjning Op/Ned

45° Biegung Auf/Ab

Min. Wulstlänge: 50 mm

Mindste vulstlængde 50 mm

Ø264 - Ø425 mm: Kein Wulst. Mit 2 Schlaufen

Ø264 - Ø425 mm: Ingen vulst. 2 stropper placeres

Ø426 - Ø1599 mm: Mit Wulst und 2 Schlaufen

Ø426 - Ø1599 mm: Vulst og 2 stropper placeres

Ø1600 - Ø2032 mm: Mit Wulst und 4 Schlaufen

Ø1600 - Ø2032 mm: Vulst og 4 stropper placeres

Skinne 0 mm over indvendig lynlås

Schiene 0 mm über inwendigem Reißverschluss

Überprüfen Sie gem. den Zeichnungen die korrekte Schienenlänge im Verhältnis zur Biegung

Se skinnetegningen for korrekt skinnelængde til bøjningen

Skinne ved bøjning monteres med SafeJoint

Schienen an der Biegung mit SafeJoint verbinden

Sæt skinnerne sammen og skru SafeJoint fast

Schienen zusammenschieben und SafeJoint-Schrauben anziehen

20 mm over udvendig Lynlås

Schiene 20 mm über auswendigem Reißverschluss

Verstellbare Schlaufen für SafePro

6-DK-00

90° Biegung, Zweifache Aufhängung

OS-2626-DE-00

Verstellbare Schlaufen 90° Biegung Auf/Ab

Justerbare Stropper

90° Bøjning Op/Ned

Min. Wulstlänge: 50 mm

Min. vulstlængde: 50 mm

Ø200 - Ø422 mm: Kein Wulst. Mit 2 Schlaufen

Ø200 - Ø422 mm: Ingen vulst. 2 stropper placeres

Ø423 - Ø999 mm: Mit Wulst und 2 Schlaufen

Ø423 - Ø999 mm: Vulst og 2 stropper placeres

Ø1000 - Ø1699 mm: Mit Wulst und 4 Schlaufen

Ø1000 - Ø1699 mm: Vulst og 4 stropper placeres

Ø1700 - Ø2032 mm: Mit Wulst und 6 Schlaufen

Ø1700 - Ø2032 mm: Vulst og 6 stropper placeres

Schiene 0 mm über inwendigem Reißverschluss

Skinne 0 mm over indvendig lynlås

Schienen gem. Schienenzeichnung montieren

Skinner monteres i henhold til skinnetegningen

Se skinnetegningen for korrekt skinnelængde til bøjningen

Überprüfen Sie gem. den Zeichnungen die korrekte Schienenlänge im Verhältnis zur Biegung

Skinne ved bøjning monteres med SafeJoint

Schienen an der Biegung mit SafeJoint verbinden

Schienen zusammenschieben und SafeJoint-Schrauben anziehen

Sæt skinnerne sammen og skru SafeJoint fast

Schiene 20 mm über auswendigem Reißverschluss

Skinne 20 mm over udvendig lynlås

OS-0005-DK-00

OS-2605-DE-00

SafeVulst (kl. 12)

SafeWulst (12 Uhr)

Konuslængde + 20 mm

SafeVulst (kl. 3 og 9)

SafeWulst (3 und 9 Uhr)

SafeVulst (kl. 12)

SafeSlider (12 Uhr)

Konuslængde + 20 mm

Konuslänge + 20 mm

Konuslänge + 20 mm Versatz (H) Versatz (H)

(H)

H=Ø/2-Montagehöhe Ex.: Ø630/2-46=269 mm

H = Ø/2 - Montagehøjde Eks. Ø630/2 - 46 = 269 mm

SafeVulst (kl. 3 og 9)

SafeSlider (3 und 9 Uhr)

2 3

B C D E

Min. 100 mm Raum für Aufhängung notwendig

Unterkante bündig

B C D E

Højdeforskellen Z1 beregnes på følgende måde ved ret underkant:

Bei Unterkante bündig wird der Höhenunterschied Z1 wie folgt berechnet: (Ø Verteiler/2) - (Ø Kanal/2) = Z1

Ø Plenum/2 - Ø forgrening/2 = Z1

Eks: Plenum Ø630 mm - Forgrening Ø300 mm (630/2) - (300/2) = 165 mm

G F

A A

G F

Note for studse 1 række ophæng er mulig ved studse, hvor L er over 500 mm og studsen er med ret overkant.

Anmerkung für Stutzen 1 Reihe Aufhängung ist bei Stutzen möglich, wo L über 500 mm ist, und wo Oberkante bündig ist.

Ex.: Verteiler Ø630 mm, Kanal Ø300 mm: (630/2) - (300/2) = 165 mm Min. 100 mm Raum für Aufhängung notwendig

Dual Arch, Dreifache Aufhängung

OS-0024-DK-00

OS-2624-DE-00

SafeWulst

SafeSlider 90 mm

SafeSlider 90 mm

SafeWulst 70 mm

SafeVulst 70 mm

SafeSlider

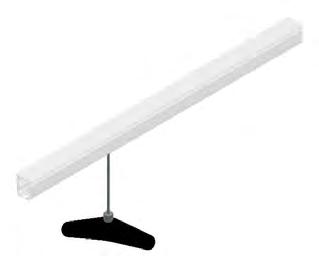

OS-2604-DE-00

OS-0004-DK-00

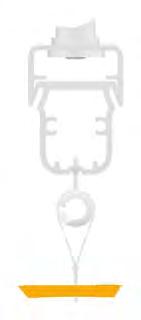

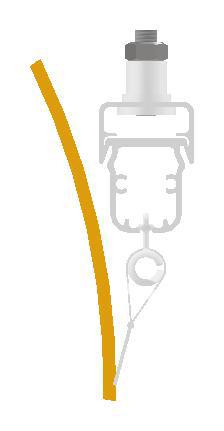

Ophæ ngs typer.

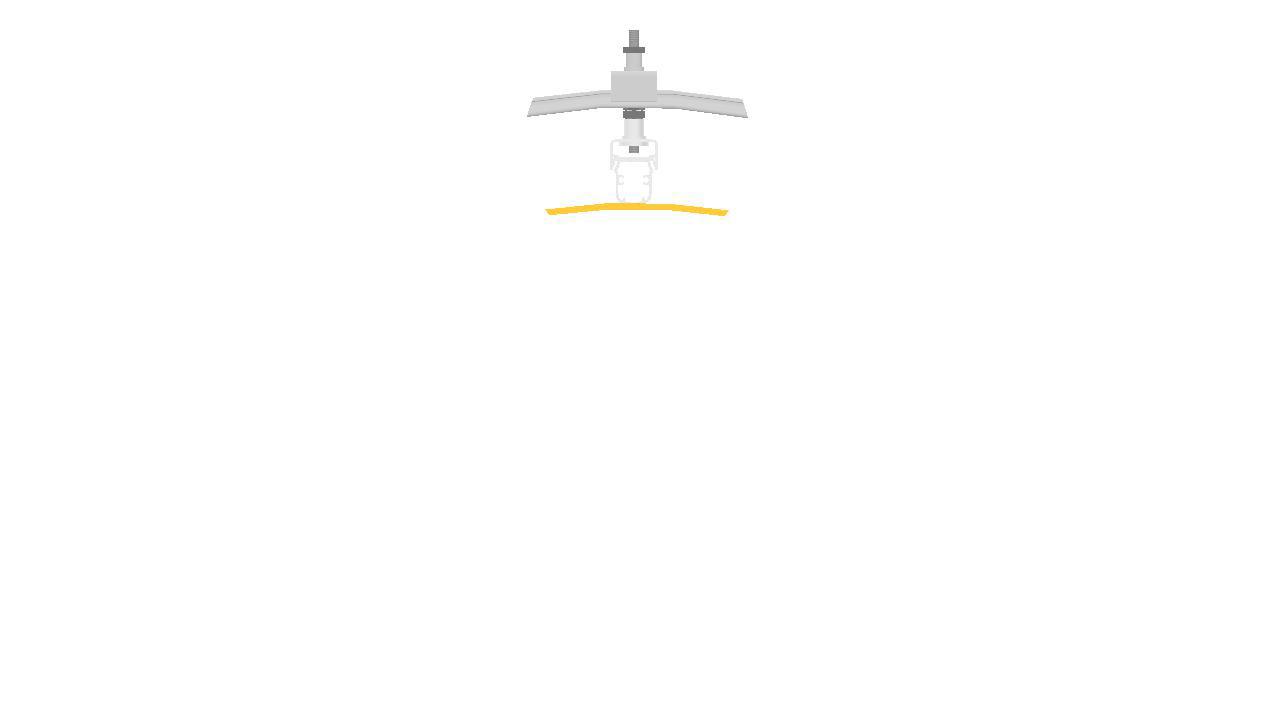

Aufhängesystem

Se i odrebekræftelsen hvilken type der er valgt til ophængs systemet

Siehe Lieferschein für gewähltes Aufhängesystem.

Montieren Sie das Schienensystem nach den Zeichnungen und beigefügten Montageanleitungen. Bei SafeCeil (A) beachten Sie bitte nachstehende SafeCeil (A) Montagelösung.

Monter skinnesystem efter tegninger og vedlagte montagevejledninger Vær opmærksom på at hvis det er med SafeCeil(A) kan de monteres på skinne som vist herunder

A. SafeCeil

A SafeCeil

B Træskrue (M6)

B. Holzschraube (M6)

C. Expansion (M6)

C. Expansionsbolzen (M6)

D. M6 Gewindeflansch

D M6 Gevindflange (M6)

E Wire med M6 Øjebolt (M6)

E. Stahlseil mit M6 Augenbolzen

F Safestrapup (M6)

F. SafeStrapUp (M6)

G M8

G. M8

H M6 Strap-up

H. M6 Strap-up

I M6/Øjebolt Strap-up

I. M6 Augenbolzen Strap-up

J. Haken

J Krog Strap-up

K Zinkplade Strap-up

K. Zinkplatte Strap-up

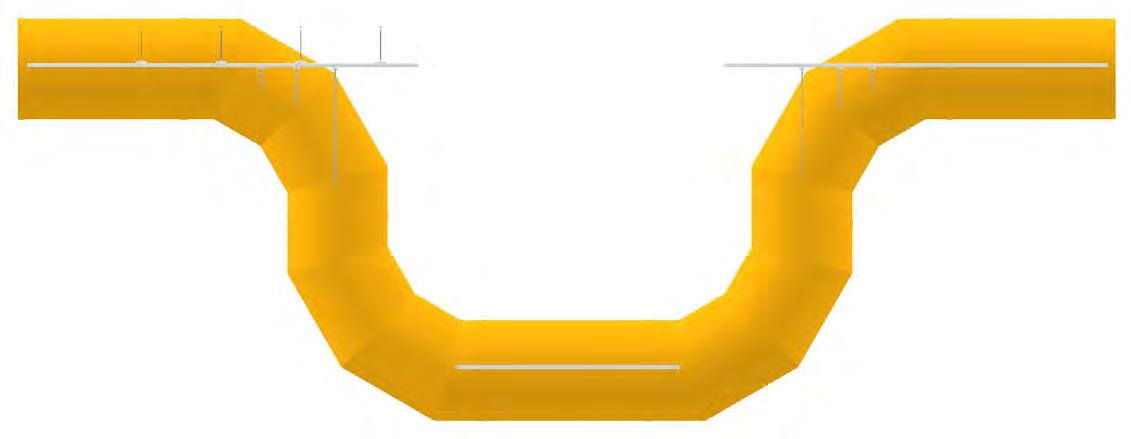

Einfach: Rolled Bend, z.B. Ø510:

2 Stck. SafeJoint 98 mm

2 Stck. SafeJoint 200 mm

2 Stck. SafePro Bend 22.5

1 Stck. L=80 mm CS1

1 Stck. L=160 mm CS2

1 Stck. L=100 mm CS3

Zweifach: Rolled Bend, z.B. Ø800:

10 Stck. SafeJoint 98 mm

1 Stck. SafeJoint 200 mm

4 Stck. SafePro Bend 22.5

1 Stck. L=246 mm US1

1 Stck. L=492 mm US2

1 Stck. L=266 mm US3

1 Stck. L=87 mm IS1

1 Stck. L=174 mm IS2

1 Stck. L=107 mm IS3

Dreifach: Rolled Bend, z.B. Ø1200:

6 Stck. SafeJoint 98 mm

12 Stck. SafeJoint 200 mm

6 Stck. SafePro Bend 22.5

1 Stck. L=405 mm US1

1 Stck. L=811 mm US2

1 Stck. L=425 mm US3

1 Stck. L=286 mm CS1

1 Stck. L=572 mm CS2

1 Stck. L=306 mm CS3

1 Stck. L=167 mm IS1

1 Stck. L=333 mm IS2

1 Stck. L=187 mm IS3

OS-2608-DE-00

Einfach: Rolled Bend, z.B. Ø400:

6 Stck. SafeJoint 98 mm

1 Stck. SafeJoint 200 mm

3 Stck. SafePro Bend 30

1 Stck. L=81 mm CS1

2 Stck. L=162 mm CS2

1 Stck. L=101 mm CS3

Zweifach: Rolled Bend, z.B. Ø630:

6 Stck. SafeJoint 98 mm

9 Stck. SafeJoint 200 mm

6 Stck. SafePro Bend 30

1 Stck. L=258 mm US1

2 Stck. L=515 mm US2

1 Stck. L=278 mm US3

1 Stck. L=89 mm IS1

2 Stck. L=178 mm IS2

1 Stck. L=109 mm IS3

Dreifach: Rolled Bend, z.B. Ø1200:

4 Stck. SafeJoint 98 mm

20 Stck. SafeJoint 200 mm

9 Stck. SafePro Bend 30

1 Stck. L=563 mm US1

2 Stck. L=1126 mm US2

1 Stck. L=583 mm US3

1 Stck. L=402 mm CS1

2 Stck. L=805 mm CS2

1 Stck. L=422 mm CS3

1 Stck. L=242 mm IS1

2 Stck. L=483 mm IS2

1 Stck. L=262 mm IS3

SafePro, KE-Bogen 45°

OS-2609-DE-00

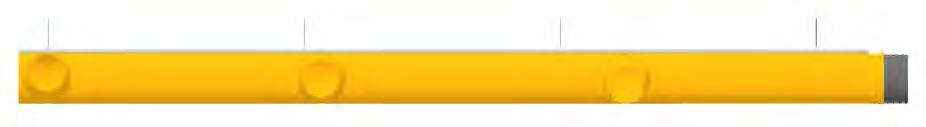

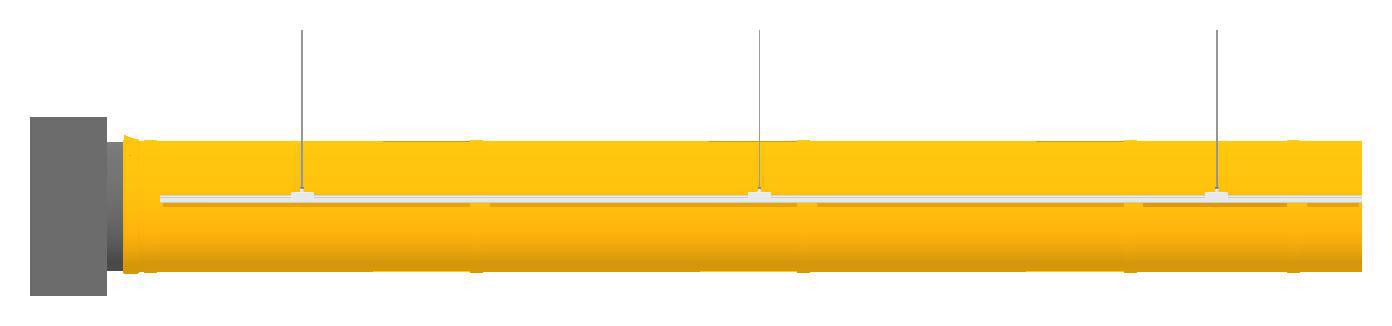

Einfache Aufhängung

Befestigungspunkt

Zweifache Aufhängung

Befestigungspunkte

Dreifache Aufhängung

Befestigungspunkte

OS-0010-DK-01

SafePro, KE-Bogen 90°

OS-2610-DE-00

Einfache Aufhängung

Befestigungspunkte

Zweifache Aufhängung

Befestigungspunkte

Dreifache Aufhängung

Befestigungspunkte

Einfache Aufhängung

Zweifache Aufhängung

Dreifache Aufhängung

Enkelt ophæng

Einfache Aufhängung

Zweifache Aufhängung

Dobbelt ophæng

Dreifache Aufhängung

Triple ophæng

OS-2613-DE-00

OS-00 13-DK-02

Mit oder ohne Reißverschluss

Turn static files into dynamic content formats.

Create a flipbook
Aufhängung SafePro Ø DE by KE Fibertec - Issuu
