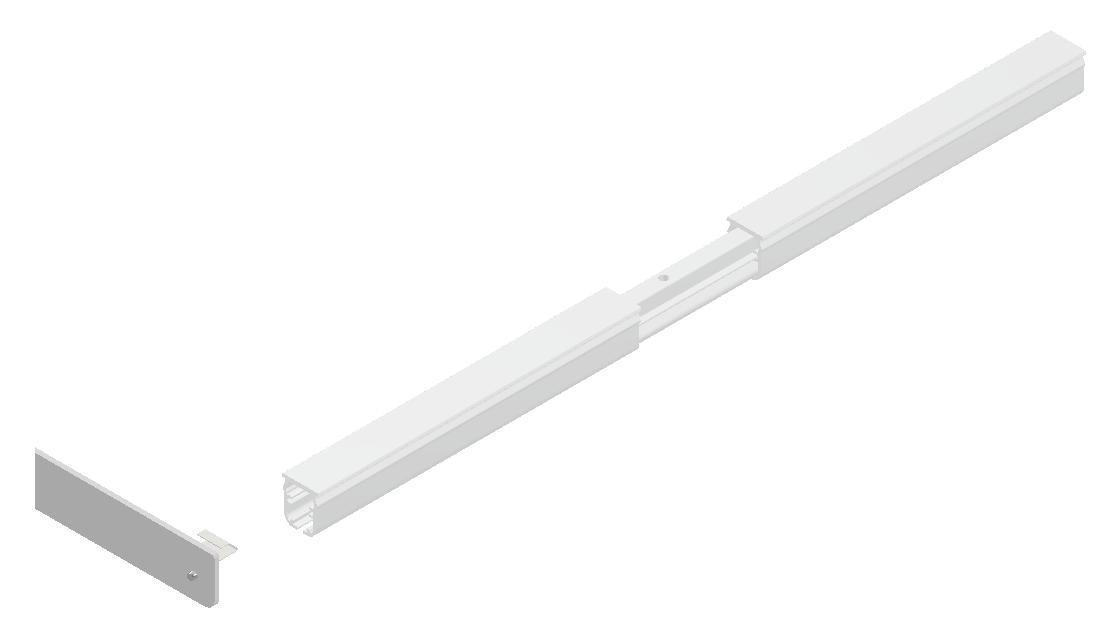

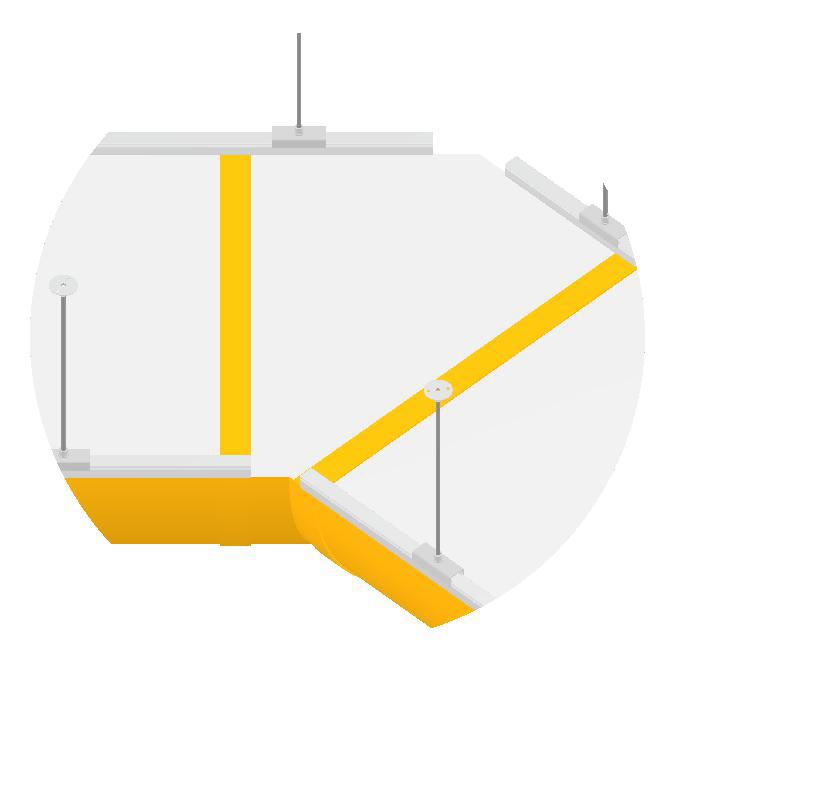

Monter skinnesystem efter tegninger og vedlagte montagevejledninger
Das Schienensystem nach Zeichnungen und beigefügten Montageanleitungen montieren.

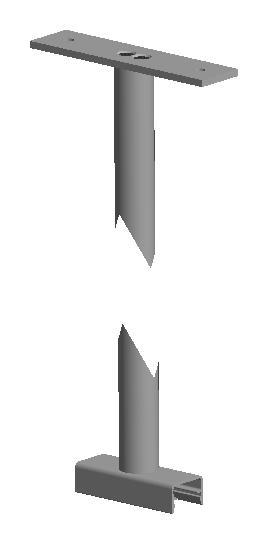

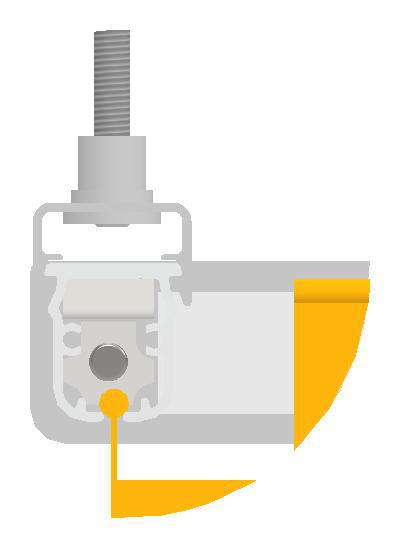

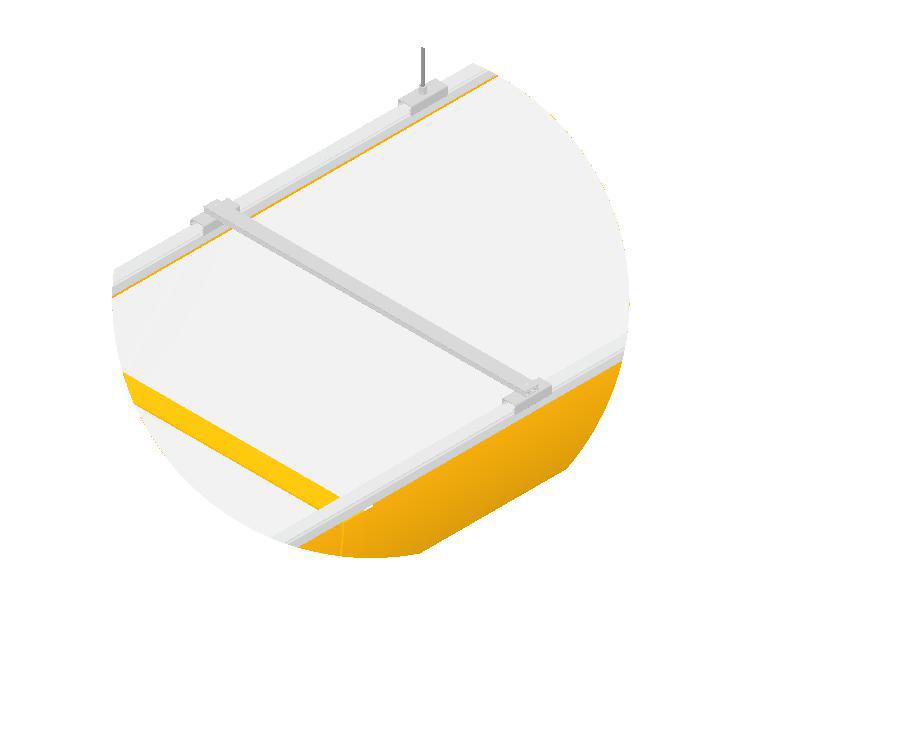

Aufhängesystem
Ophængstyper
Siehe Lieferschein für gewähltes Aufhängesystem.
Se på følgesedlen, hvilken ophængstype der er valgt
B
C
D
A. SafeCeil
A. SafeCeil

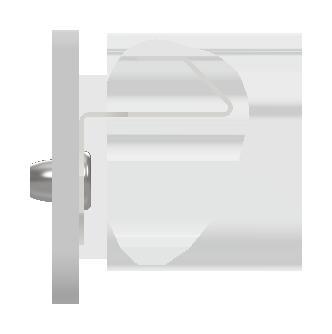

B. Træskrue
B. Holzschraube
C. Expansionsbolzen
C. Ekspansionsbolt

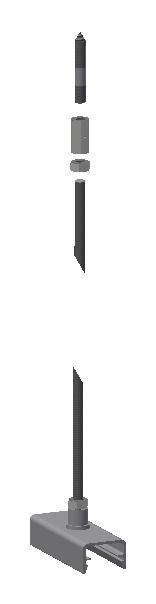

D. M6 Gewindeflansch
D. Gevindflange M6

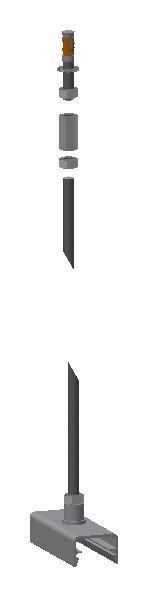

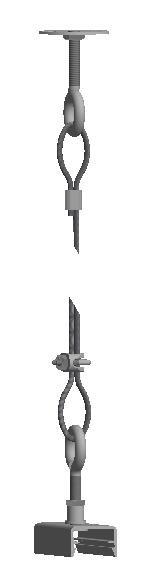

E. Wire med M6 øjebolt
E. Stahlseil mit M6 Augenbolzen
F. SafeStrapUp
F. SafeStrapUp

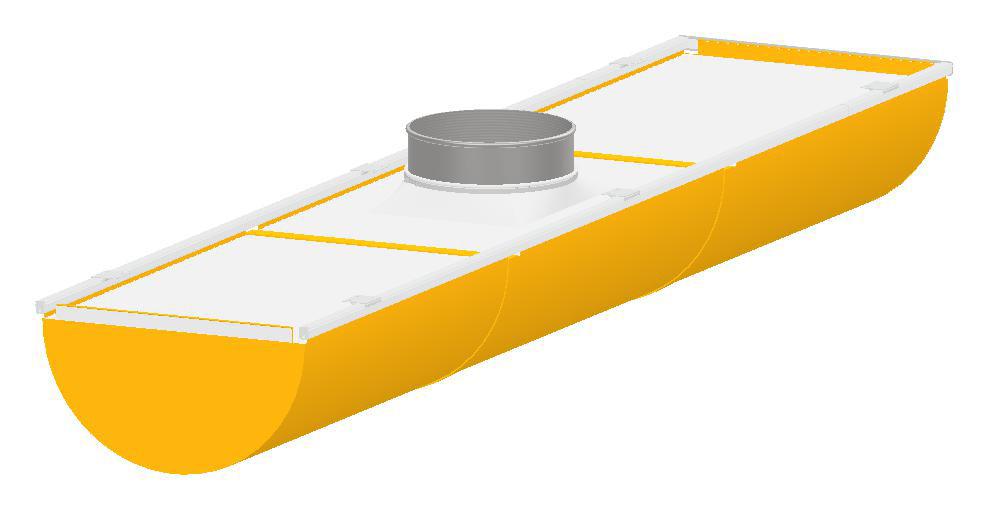

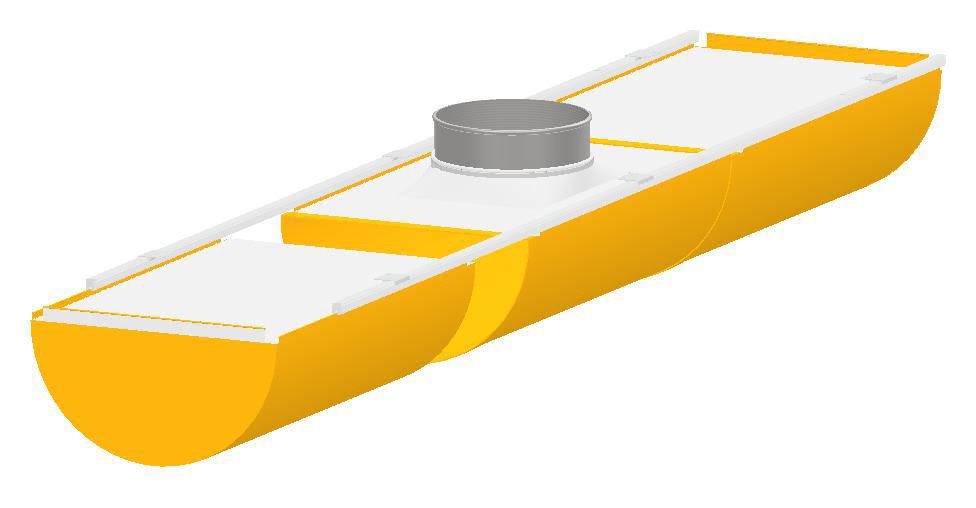

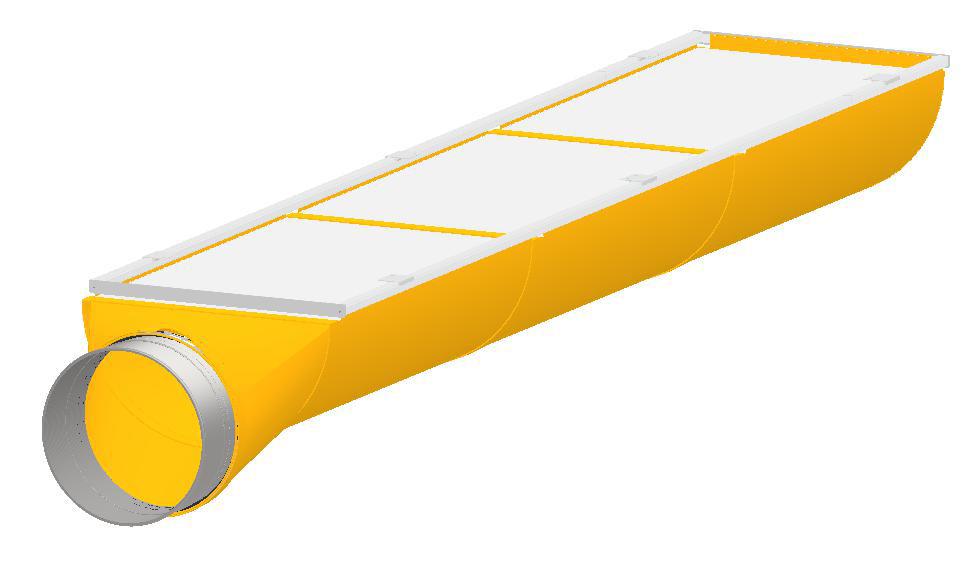

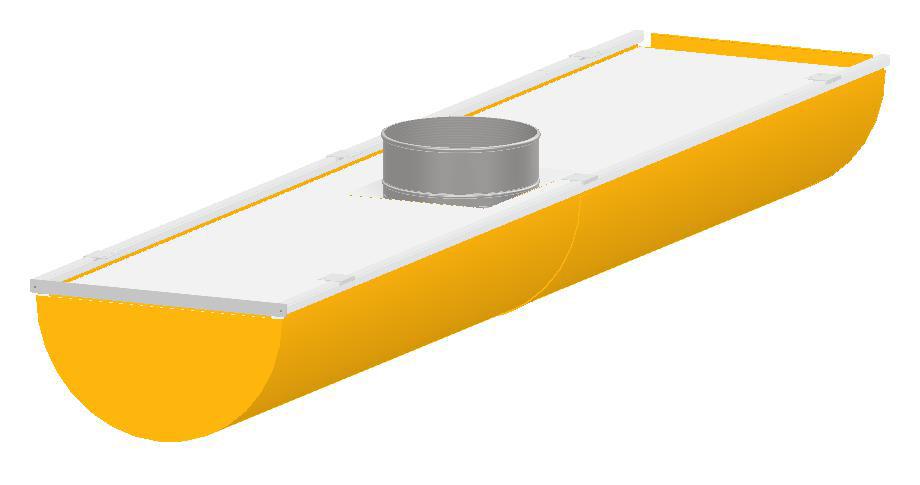

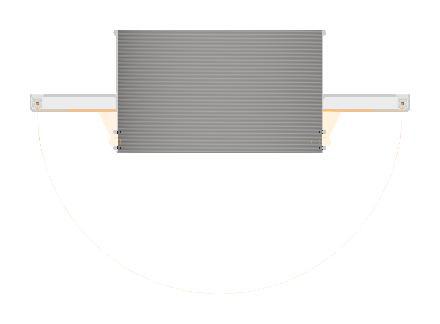

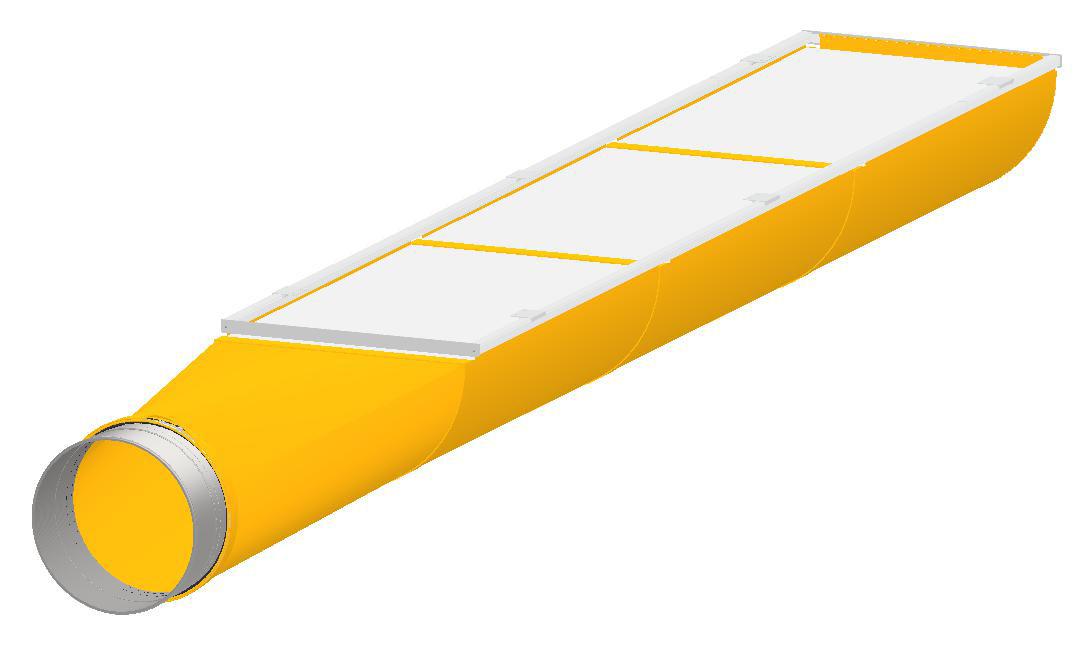

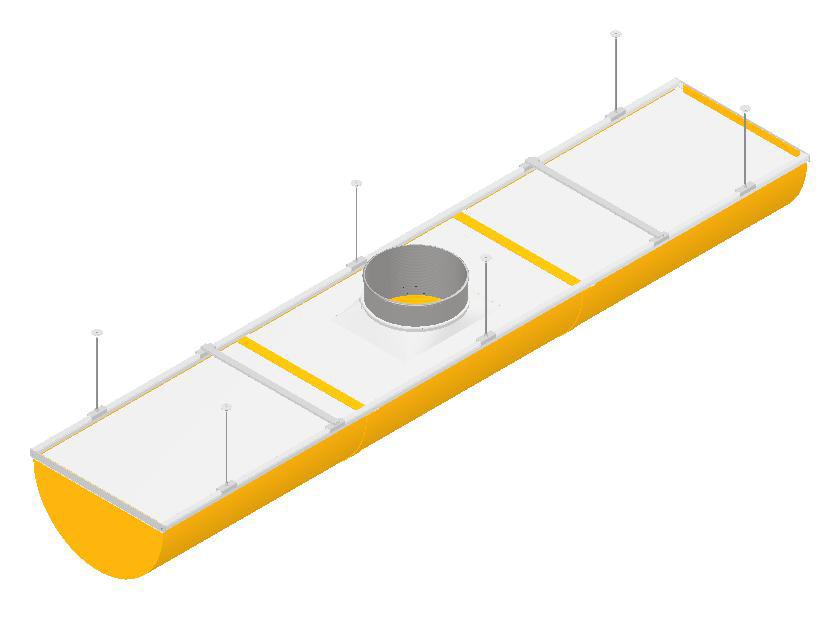

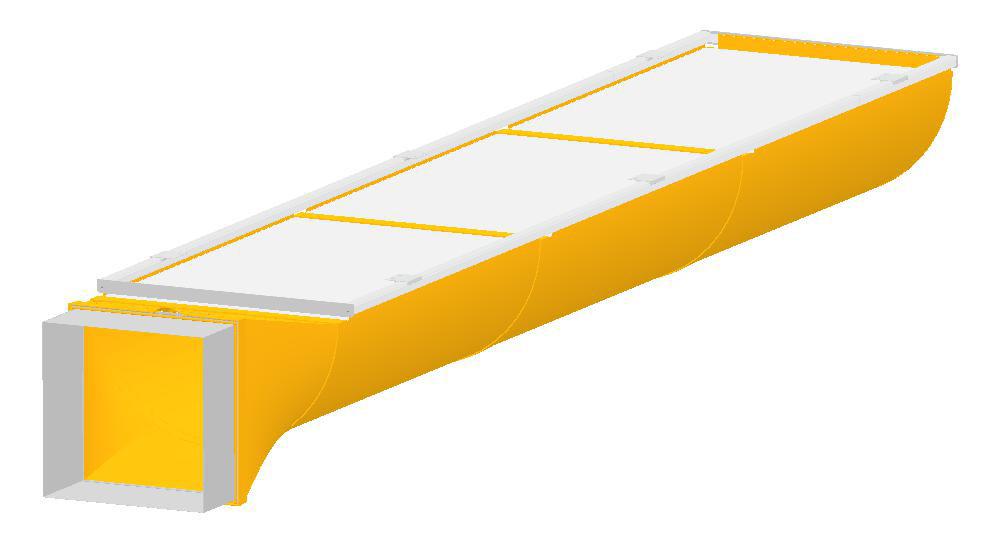

D-SafePro für KE-Interior System (Gerader Kanal)
DS-0004-DK-00
DS-2604-DE-00
Mindesthöhe (LS) Saum = 50 mm
Min. højde (LS) ombuk/snor = 50 mm
Max. diameter (Ø) = W - 50 mm
Höchstdurchmesser (Ø) = W -50 mm
Hvis montering af studs er mulig over loft behøves der ingen lynlås i nærheden af studs.
Wenn die Montage des Stutzens über der Rasterdecke/ Decke erfolgen kann, ist ein Reißverschluss an dem Stutzen nicht erforderlich.
Wenn Montage des Stutzens von innen erfolgen soll, muss mindestens 1 Reißverschluss dicht am Stutzen platziert werden. Ansonsten muss ein Service-Reißverschluss in den Bogen eingesetzt werden.
L = Kanallänge
LS = Länge Stutzen
L = Kanallængde
LS = Længde studs
Ø = Durchmesser Stutzen
Ø = Studsdiameter
H = Höhe
H = Højde
W = Breite
W = Bredde
O = Versatz
O = Forsætning
A = Afstand studs 1
A = Abstand Stutzen 1
B = Afstand studs 2
B = Abstand Stutzen 2
Hvis montage af studs skal ske indvendigt, skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Alternativt skal der laves en servicelynlås i buen.
DS-0005-DK-00
020.2
Pos. 010.1
L = Kanallänge
LS = Länge Stutzen
L = Kanallængde
020.3
020.2
Pos. 010.1
020.1
LS = Længde studs
Ø = Durchmesser Stutzen
Ø = Studsdiameter
H = Höhe
H = Højde
W = Breite
W = Bredde
O = Versatz
O = Forsætning
A = Afstand studs 1
A = Abstand Stutzen 1
B = Afstand studs 2
B = Abstand Stutzen 2

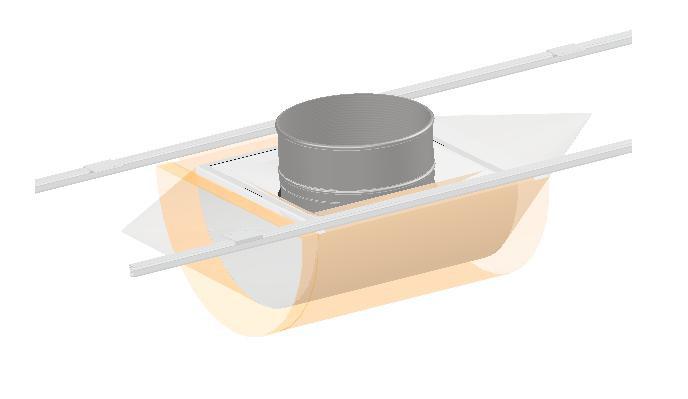

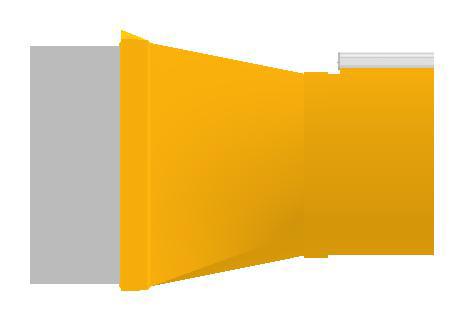

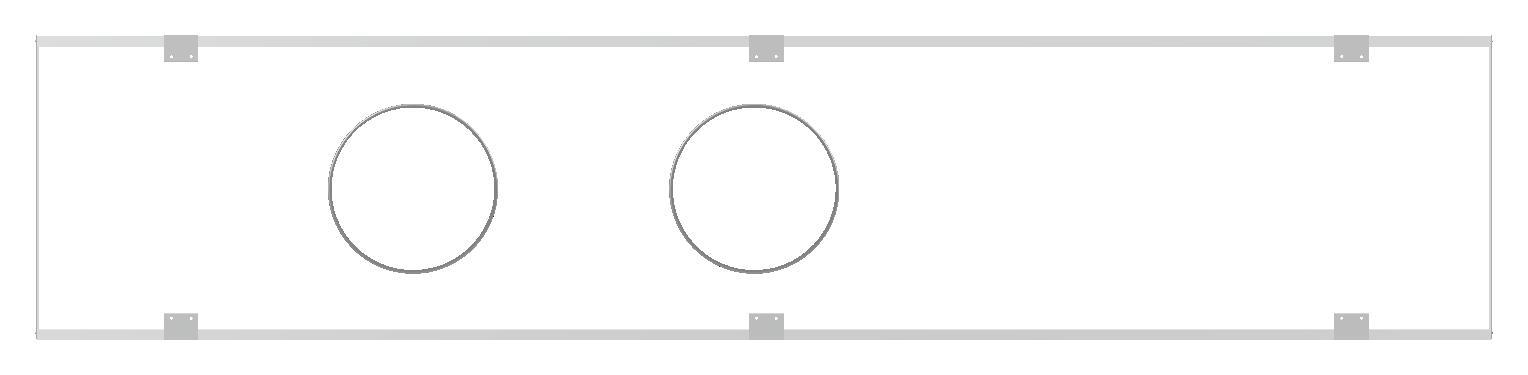

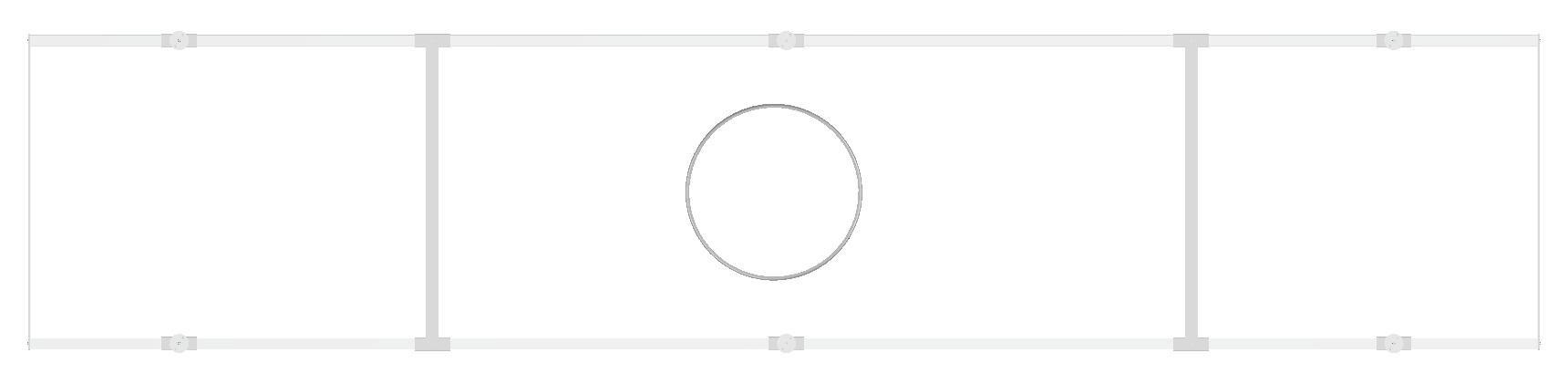

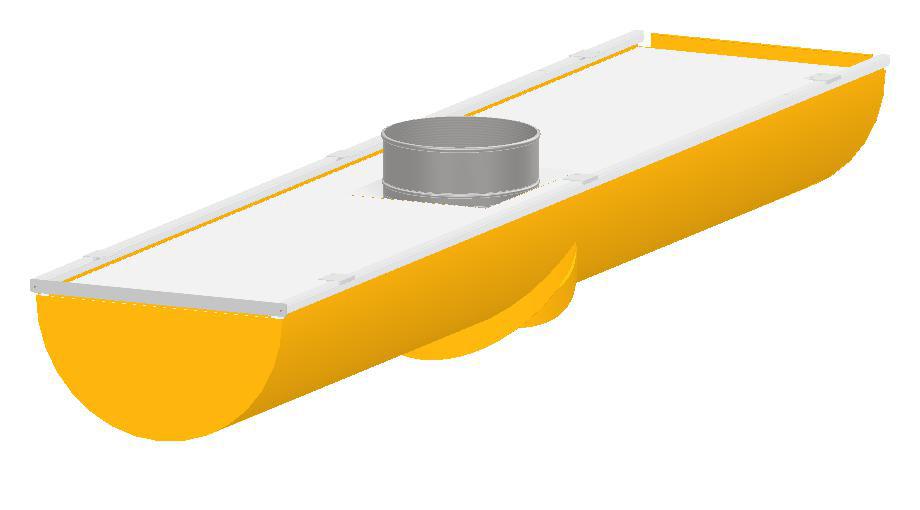

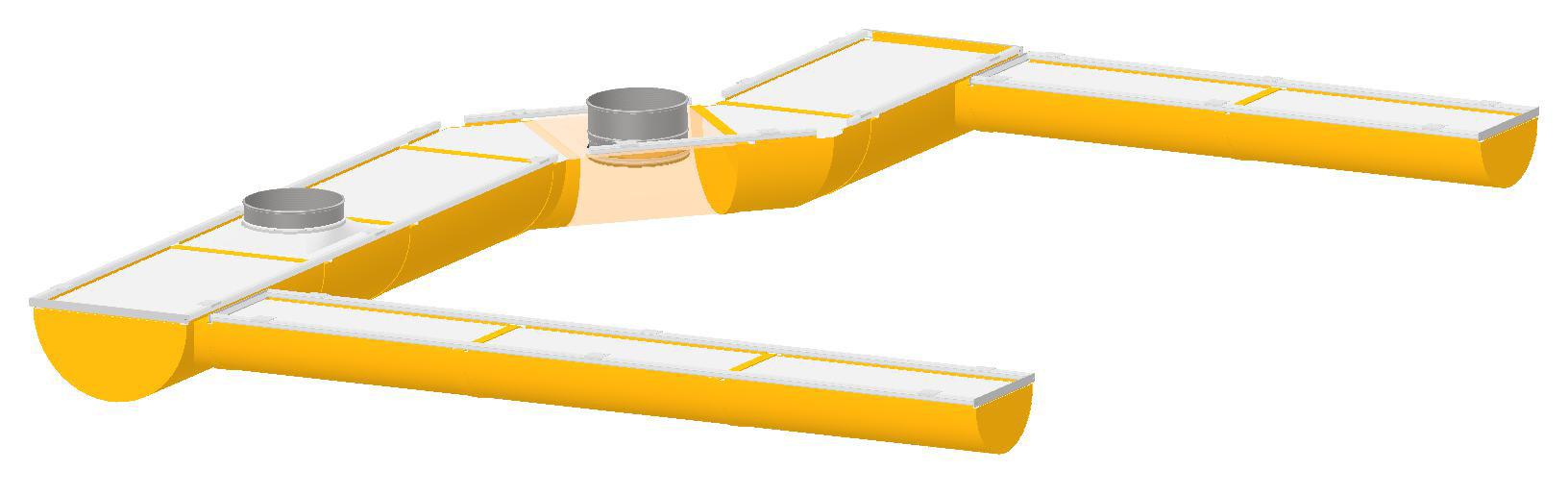

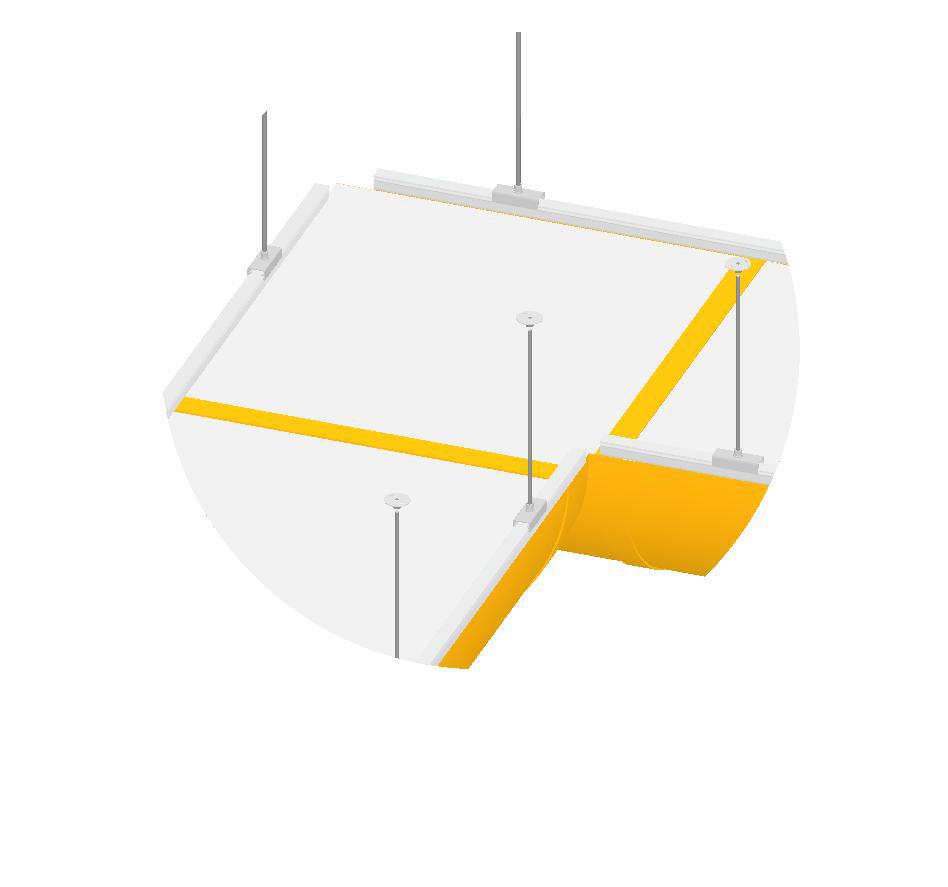

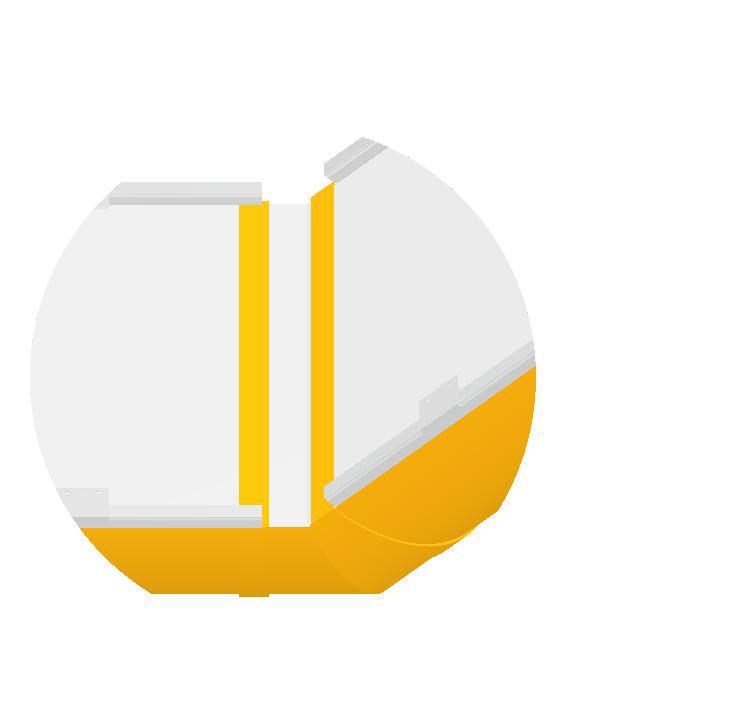

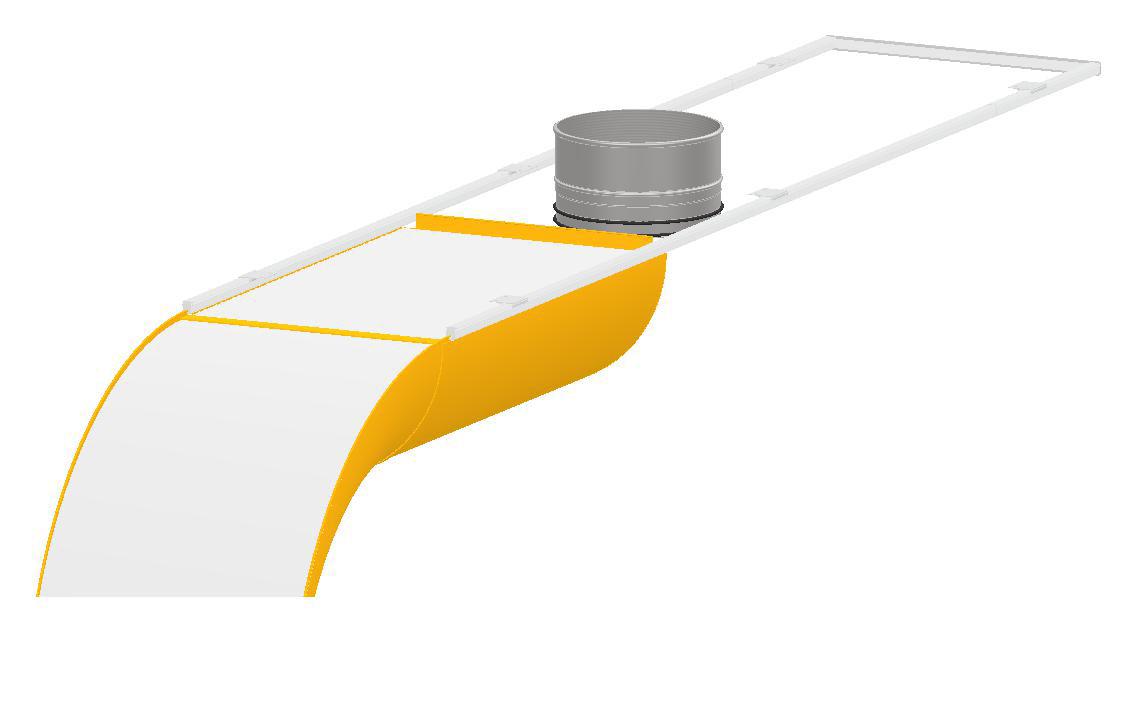

D-SafePro für KE-Interior System (Verteiler)
DS-0006-DK-00
DS-2606-DE-00
L = Kanallänge
L = Kanallængde
LS = Länge Stutzen
LS = Længde studs
Ø = Durchmesser Stutzen
Ø = Studsdiameter
H = Höhe
H = Højde
W = Breite
W = Bredde
O = Versatz
O = Forsætning
A = Afstand studs 1
A = Abstand Stutzen 1
B = Afstand studs 2
B = Abstand Stutzen 2
DS-0007-DK-00

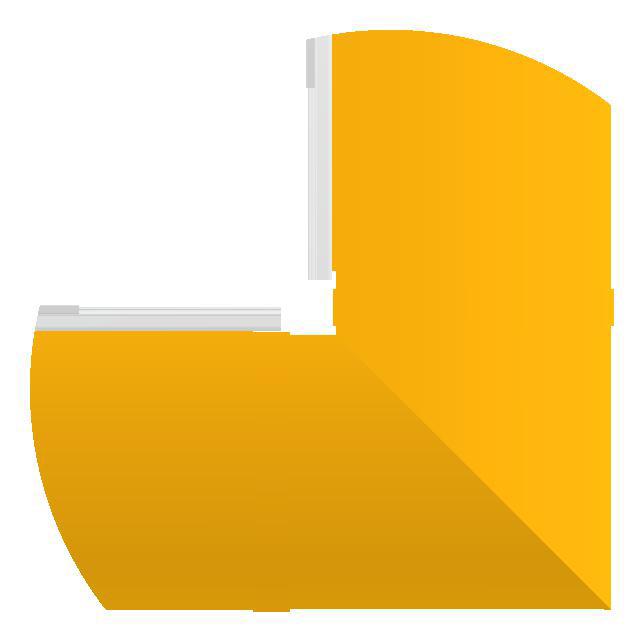

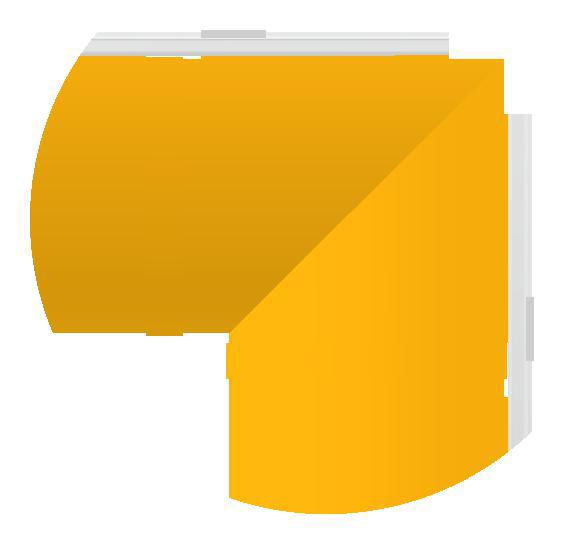

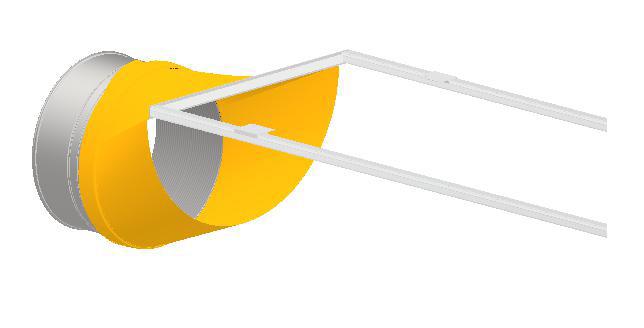

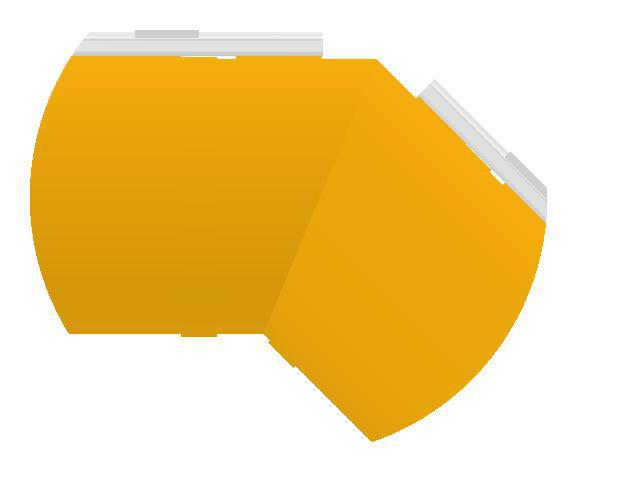

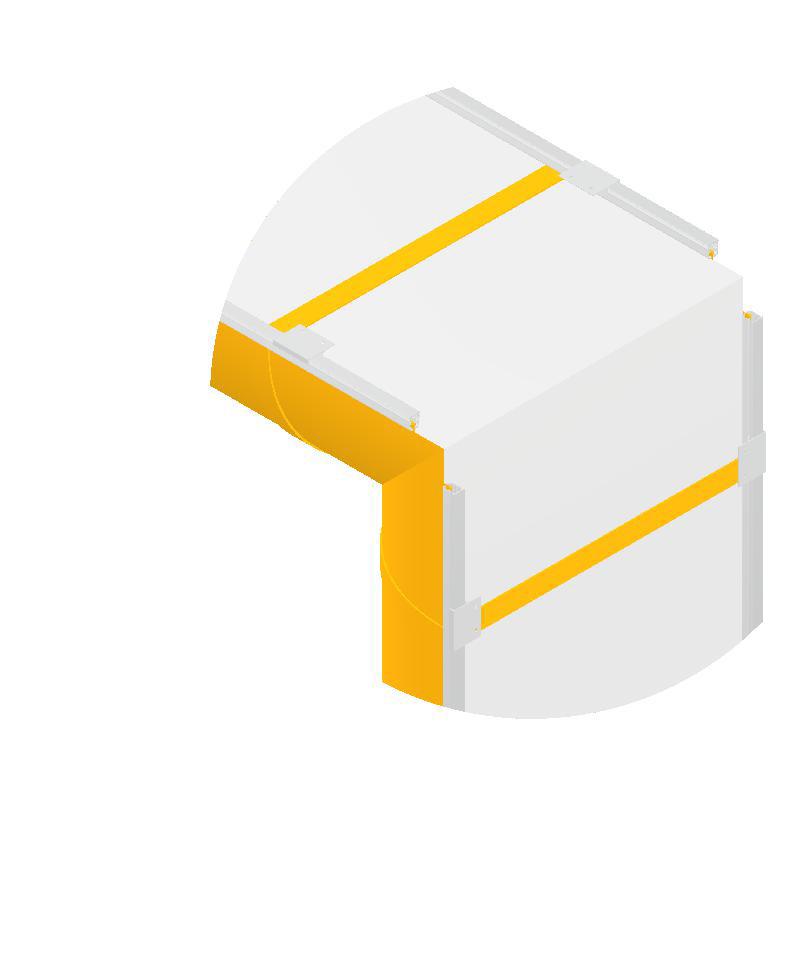

D-SafePro für KE-Interior System (Knie)
Siehe Lieferschein für spezifischen Winkel

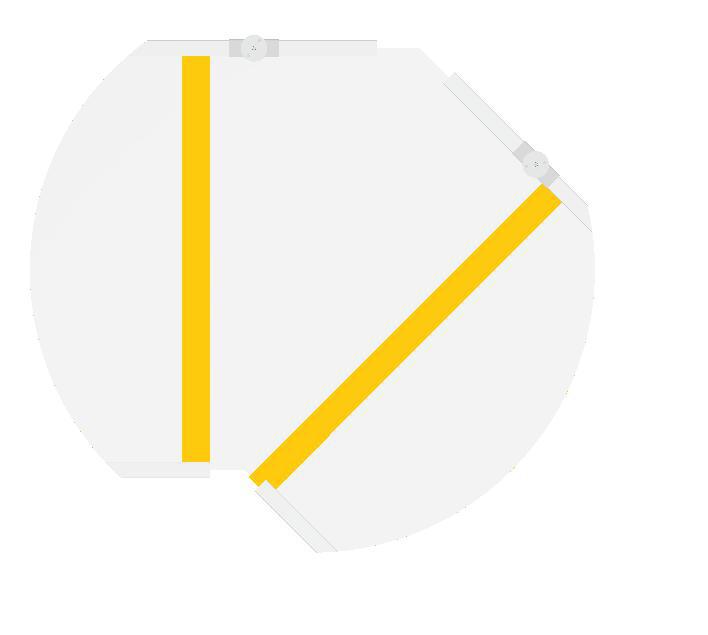

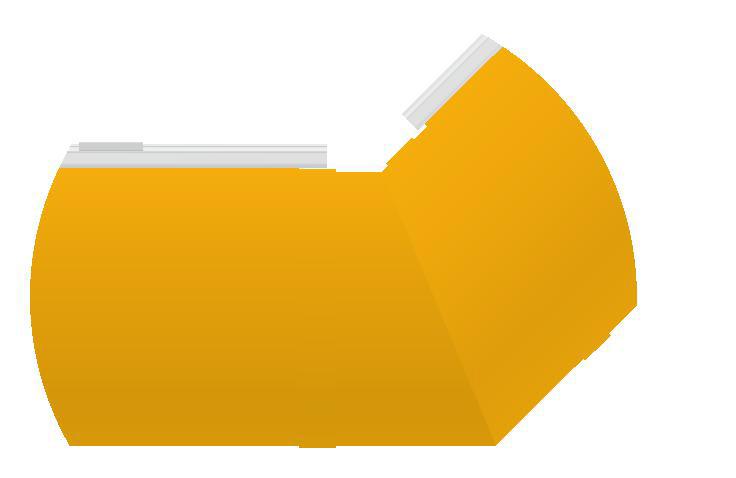

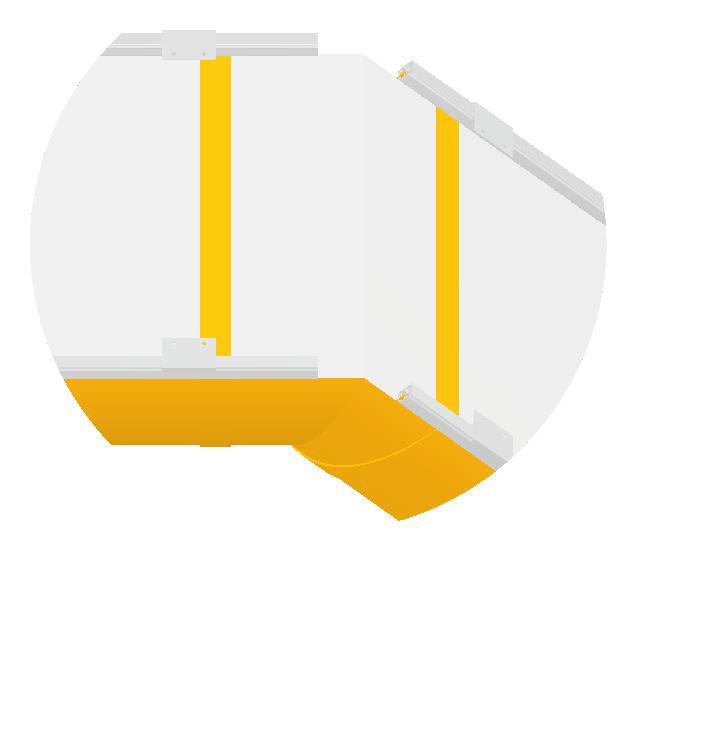

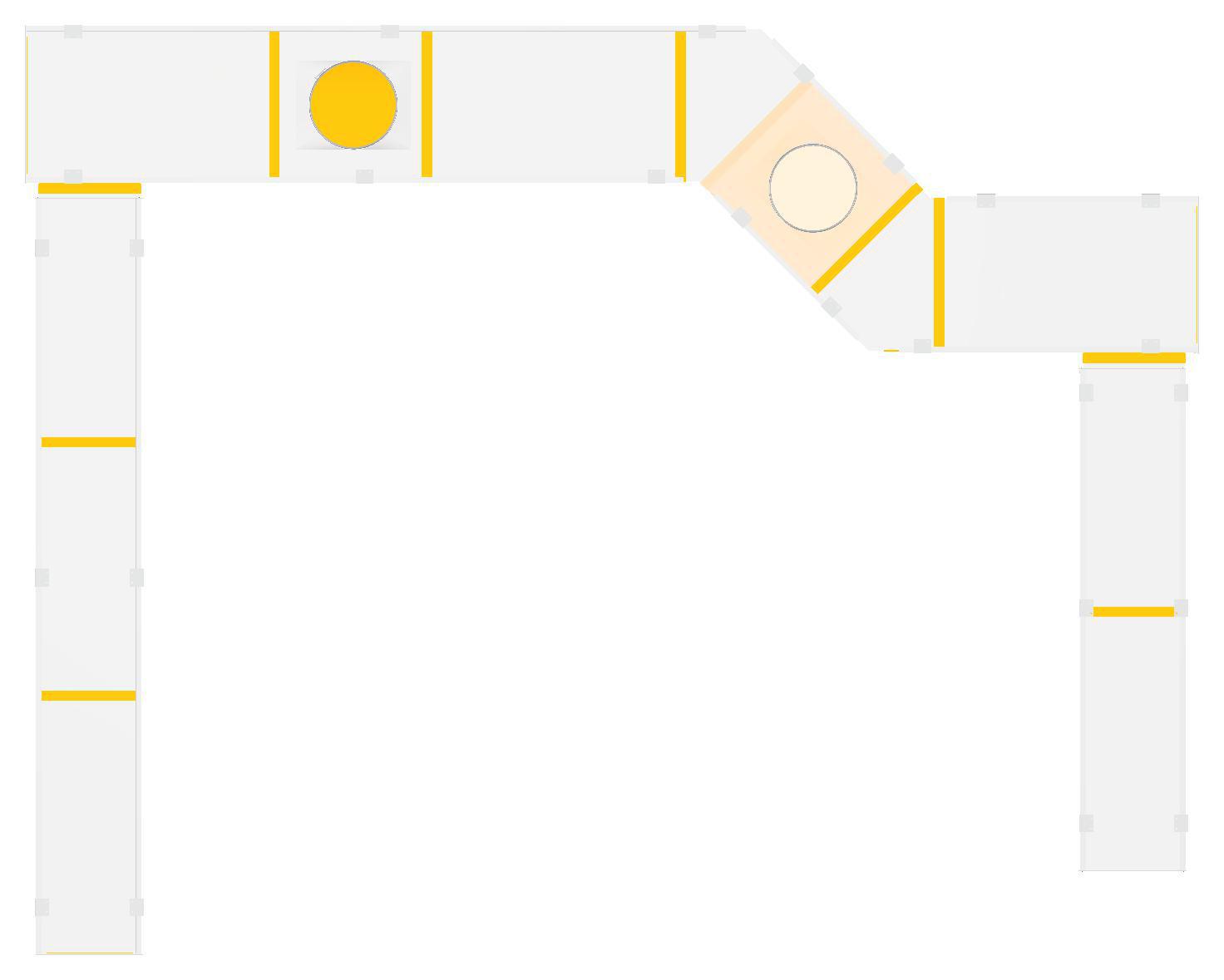

D-SafePro für KE-Interior System (Knie 90°)
DS -0010 -DK- 03

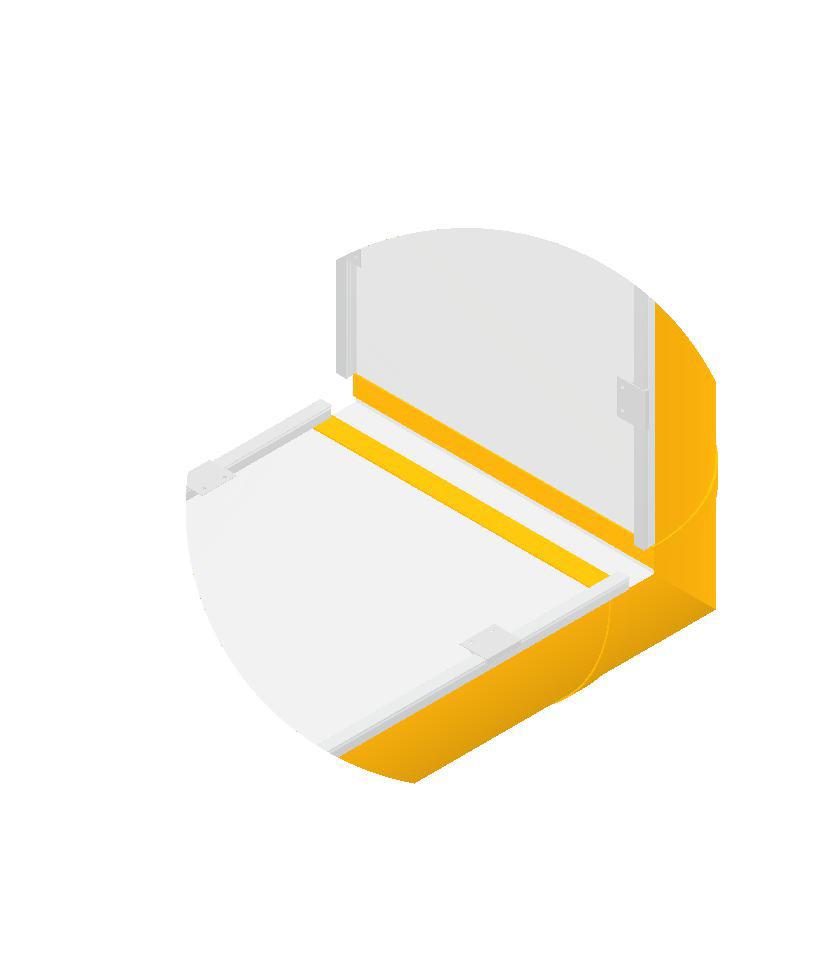

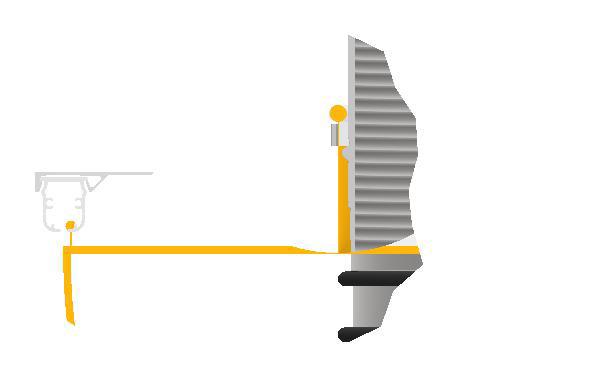

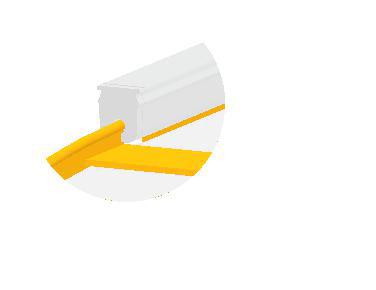

D-SafePro für KE-Interior System (Service-Reißverschluss)
DS-2610-DE-00
S afeTrack D-Pose Service L ynlås .
SafePro D-Textilkanal mit Service-Reißverschluss
SafePro D-Textilkanal mit Reißverschluss
SafeT rack D- Pos e Lynlås.

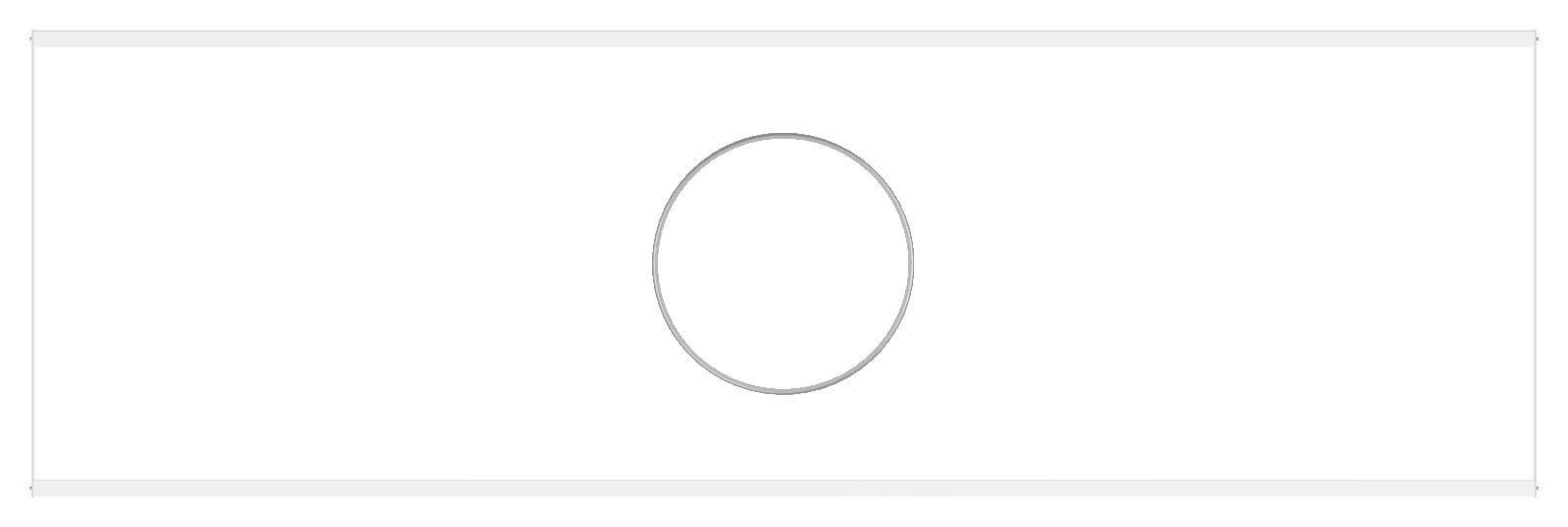

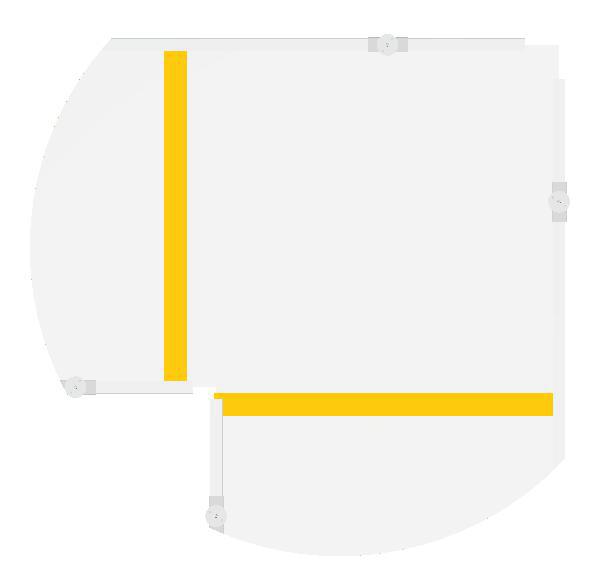

D-SafePro für KE-Interior System (KE-SRD)
DS-2611-DE-00
DS -0011-DK -03

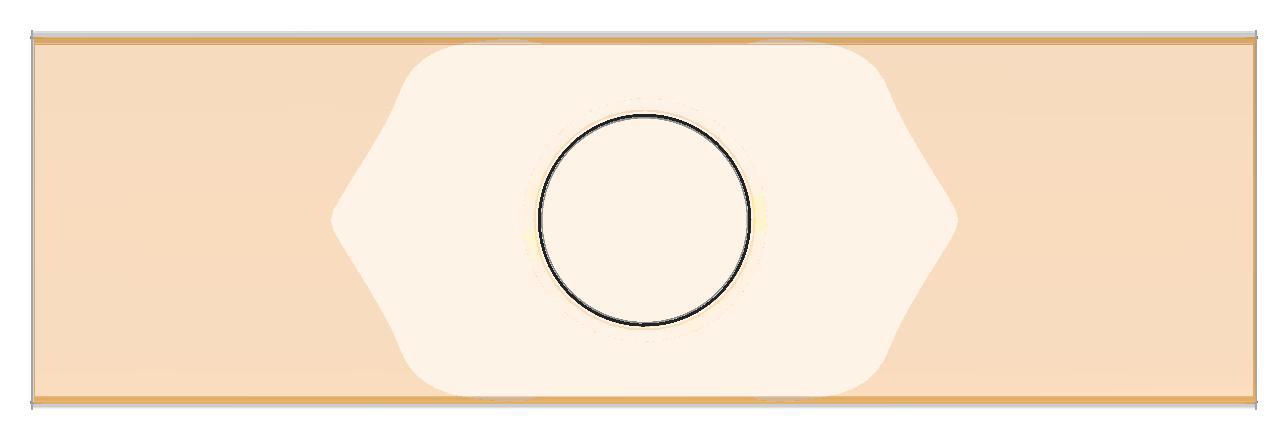

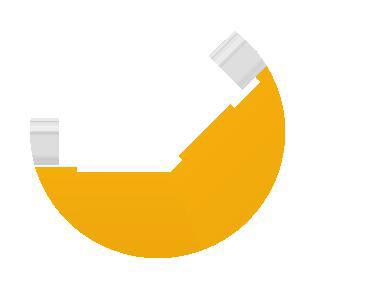

Montage, T-SRD (Einlass Oberseite)
T-S RD montage .
Der T-SRD ist auf Anfrage erhältlich
T-SRD kan tilvælges
Der T-SRD inwendig im Textilkanal mit Klettverschluss befestigen
T-SRD monteres indvendigt i posen med velcro.
Montage, D-SRD (Einlass am Ende)
Indløbs -SRD montage .
Indløbs SRD kan tilvælges
Der D-SRD ist auf Anfrage erhältlich
Indløbs SRD lynes i ved en lynlås
Der D-SRD mit Reißverschluss befestigen

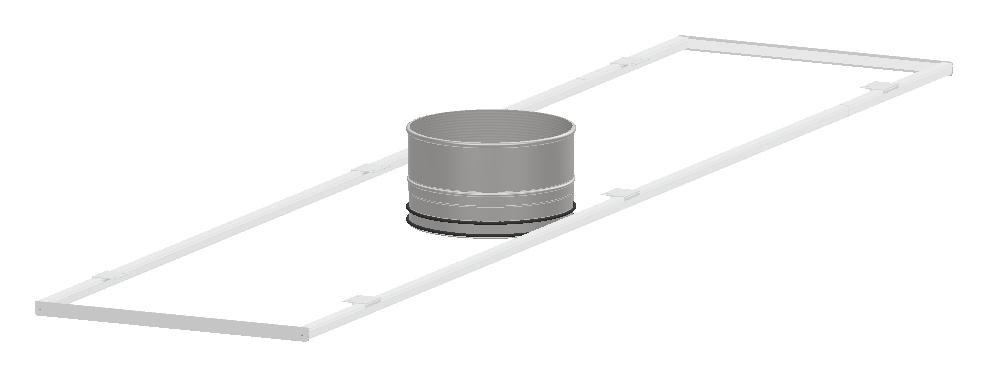

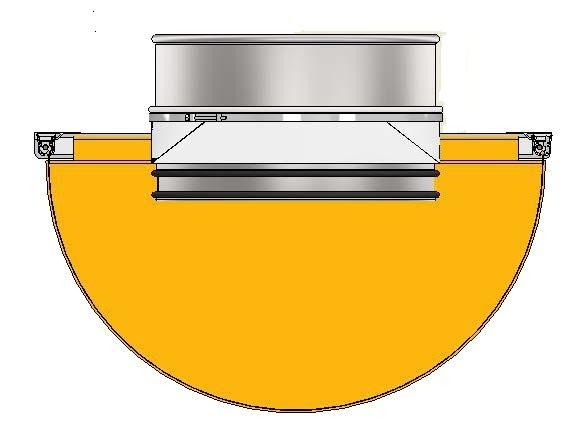

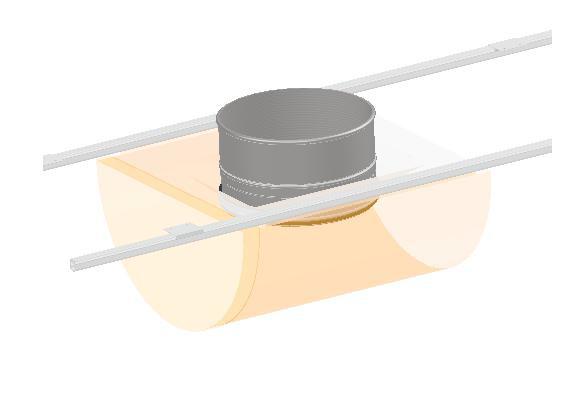

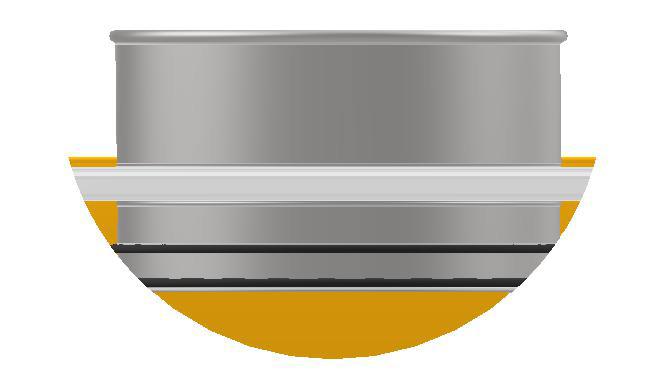

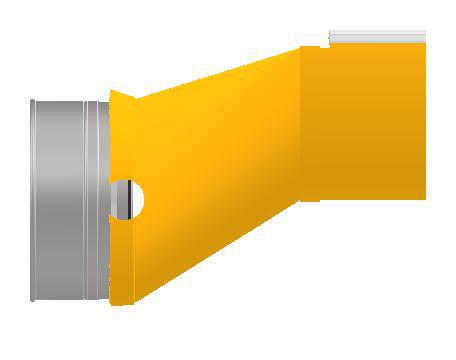

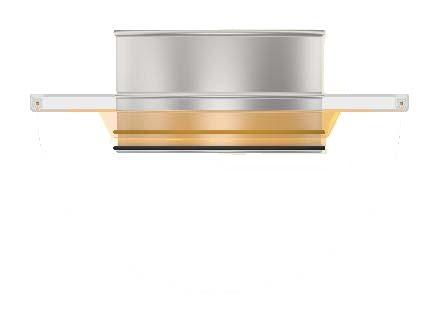

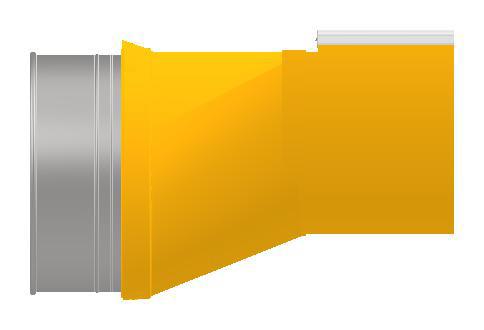

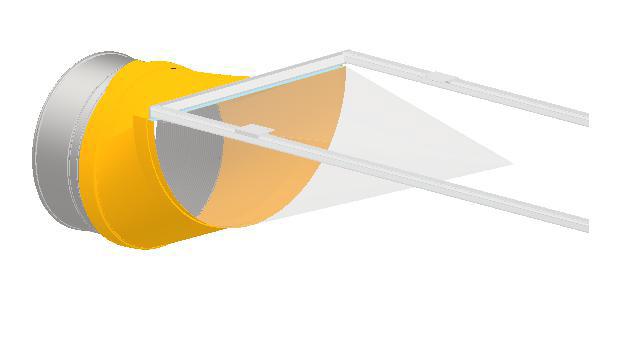

D-SafePro für KE-Interior System (Stutzen mit Federanschluss)
DS-2612-DE-00
DS-0012-DK-03 A
L = Kanallængde
LS = Længde studs
L = Kanallänge
Ø= Studsdiameter
H = Højde
Ø = Durchmesser Stutzen
W = Breite
W = Bredde
O = Forsætning
A = Abstand Stutzen
A = Afstand studs 1
B = Afstand studs 2
OBS!
Maß A auf der Schiene markieren, sodass die Platzierung des Stutzens nach Montage des Kanals deutlich hervorgeht.
36 mm

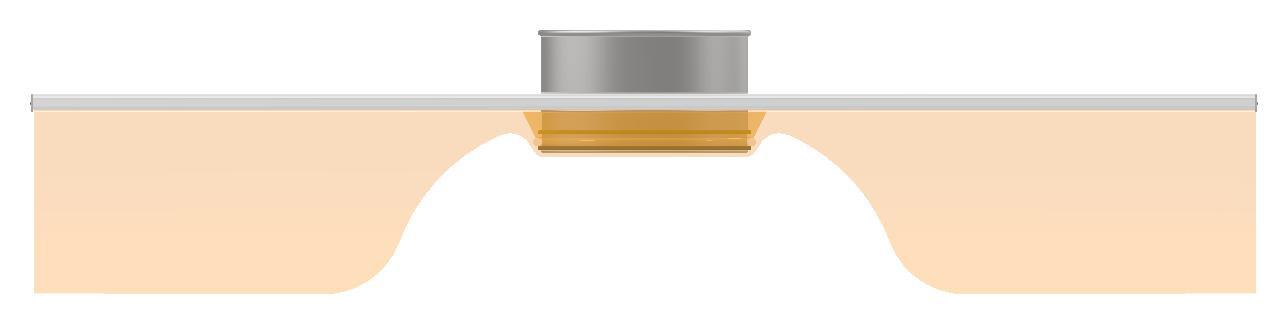

Die Feder um den Zugangsstutzen montieren
OBS!
Markér A-målet på skinnen, så det kan ses, hvor studsen er placeret, efter at kanalen er monteret på skinnerne. A
NB!
Brug handsker eller vask hænder før montering. Fjeder trykkes over studsen
Vor der Montage Hände waschen oder Handschuhe tragen.
