COMPLEJO RECREACIONAL TURÍSTICO

Proyecto integral local 2022- 2

Daniel Felipe Henao Katherine Grisales

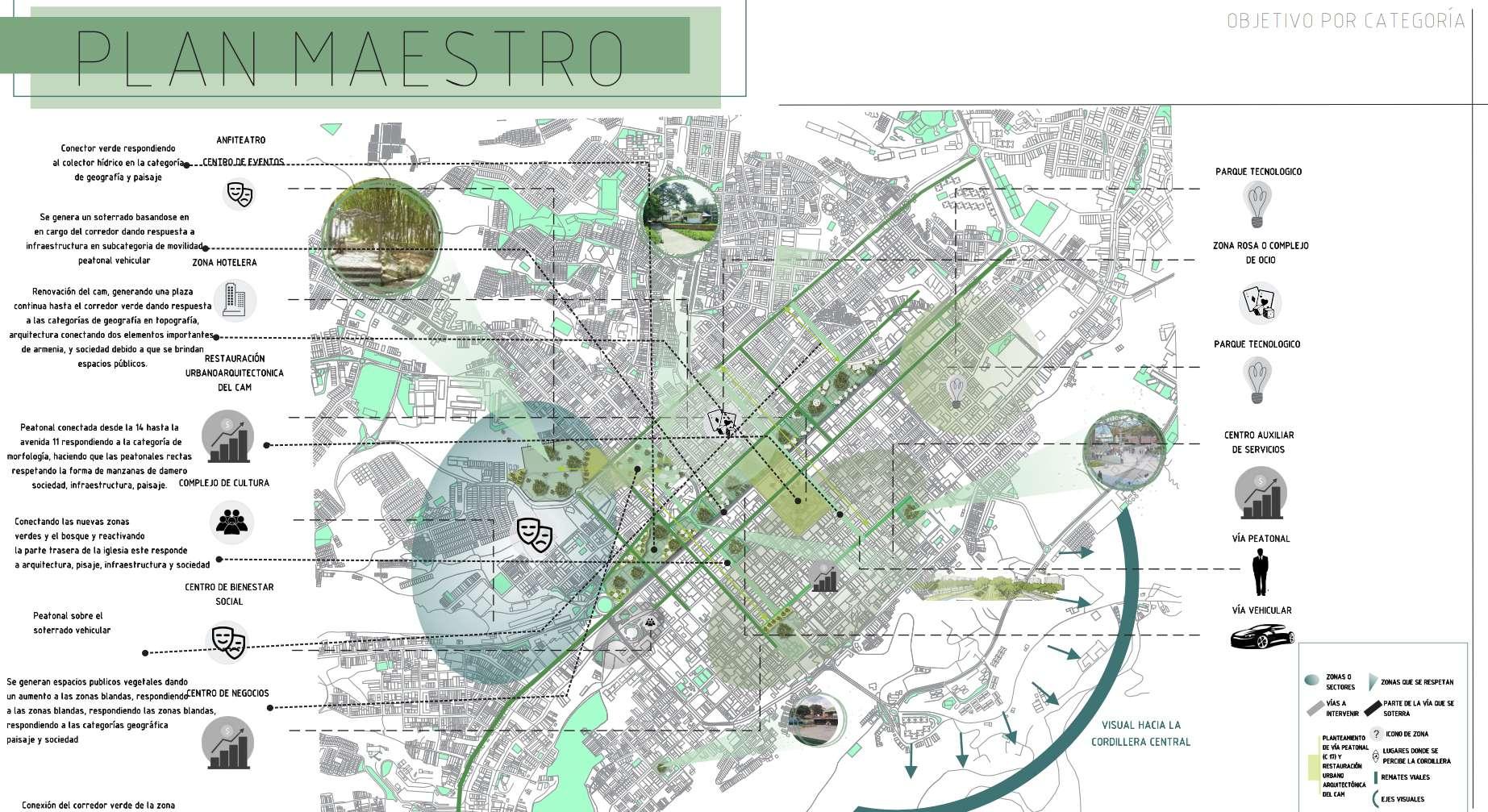

2. PLAN MAESTRO

7. ESPACIO PÚBLICO 8. ENGLISH

-Análisis

de

ciudad 3. ANÁLISIS DE REFERENTES4. ANALISIS DE LUGAR

5.DESARROLLO ARQUITECTÓNICO

-Necesidades arquitectónicas -Zonificación y organigrama -Cuadro de áreas

6. PLANIMETRÍA

-Plantas arquitectónicas

-Fachadas y cortes arquitectónicos

INTRODUCCIÓN

COMPLEJO RECREACIONAL TURÍSTICO

Descripción del proyecto:

En el centro de Armenia las alternativas de recreación tanto para las familias cuyabras como para los turistas son escasas, es por esto que por medio de un plan maestro se implementarán diferentes actividades las cuales reactiven el comercio, el turismo, la cultura y el ocio, el complejo recreacional turístico nace a partir de la intención de revitalizar el sector tanto de día como de noche, atrayendo turismo y generando actividades de ocio, culturales y económicas.

CONCEPTO ARQUITECTÓNICO:

conectar y desconectar ¿por qué ?

El concepto de conectar y desconectar nace tanto de la forma como de la intención del dotacional el cual es desconectar a los visitantes de su vida cotidiana y conectarlo a otras actividades, en cuanto a la forma decidimos crear dos torres desconectadas la cuales se conectan por un volumen central.

¿Que es una recreación turística?

actividades que las personas realizan mientras están de viaje en entornos donde no es habitual que se encuentren, cuyos fines son el ocio, los negocios u otros y duran períodos inferiores a un año.

¡QUE ES UN COMPLEJO TURÍSTICO?

Los complejos turísticos son aquellos lugares que combinan los servicios de hotelería (como alimentación, bebidas y alojamiento) con las actividades de ocio (como piscina y baños de vapor), a través de un cúmulo de instalaciones interconectadas y diseñadas para satisfacer un gran número de necesidades turísticas.

IMPORTANCIA DE LA RECREACIÓN TURÍSTICA

La recreación también contribuye a la salud física, mental y social; así como se reconoce su papel en la educación y en la promoción de nuevos valores; todo lo cual se aspira satisfacer mediante acciones organizadas de tipo cultural, deportivo o turístico.

TURISMO URBANO

los turistas urbanos son aquellos que están en la búsqueda de los atractivos que le ofrece la ciudad: visitas a edificaciones de todo tipo (museos, rascacielos, templos religiosos, monumentos, etc.), la asistencia a eventos masivos con alta concurrencia de personas (conciertos, festivales, desfiles, convenciones, exposiciones, etc).

LOS ALAMOS

ARMENIA, QUINDIO

Nuestro proyecto se encuentra ubicado en una parte en el barrio los alamos y el punto de estudio del plan maestro que es el centro de Armenia.

ANÁLISIS

REFERENTES

PERTINENCIA TEMÁTICA

HOTEL MORPHEUS

ZAHA HADID ARQUITECTS

Hicimos la búsqueda de un proyecto que nos ayudara a establecer determinantes que se adecuaran a nuestro proyecto el cual es un complejo recreacional turístico, identificando con ayuda del mismo diferentes espacialidades, funciones, aspectos formales y funcionalidad para así poder llevar a cabo un mejor desarrollo del ejercicio.Cotai macau - Hotel morpheus

ARQUITECTA

fue una arquitecta anglo-iraquí, procedente de la corriente del deconstructivismo. Recibió los más importantes premios de la profesión como el Mies van der Rohe (2003), el Premio Pritzker (2004)2 —la primera mujer que consiguió este galardón— y el Praemium Imperiale (2009).Su pionera visión redefinió la arquitectura del siglo XXI. Sus proyectos cambiaron las nociones arquitectónicas establecidas hasta el momento, ya que muchos de éstos no habían sido realizados previamente en las formas y materiales que ella sí consiguió realizar, combinando un inquebrantable optimismo por el futuro con una innovación en el diseño, los materiales y las construcciones en general.

ubicación y contexto

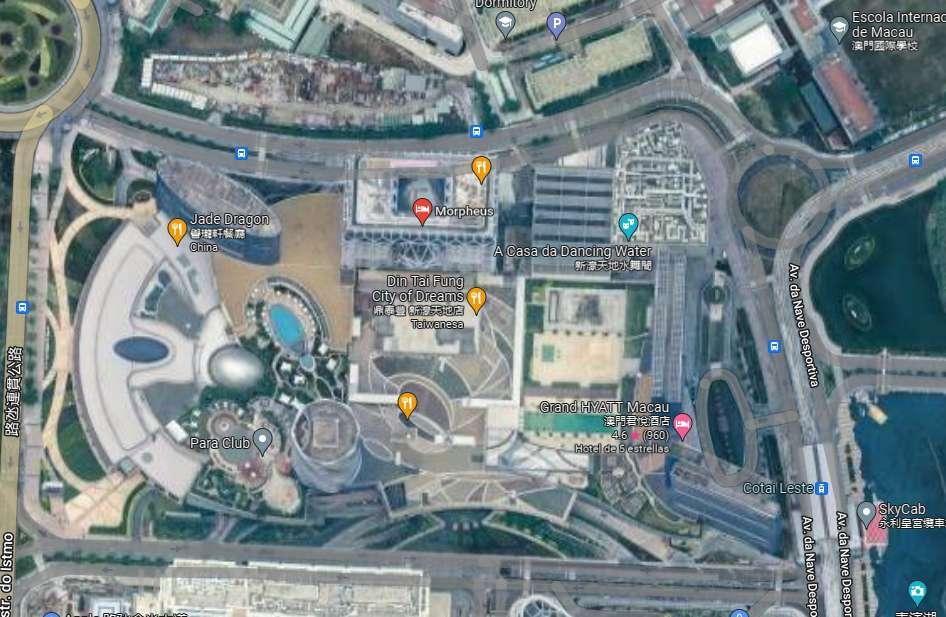

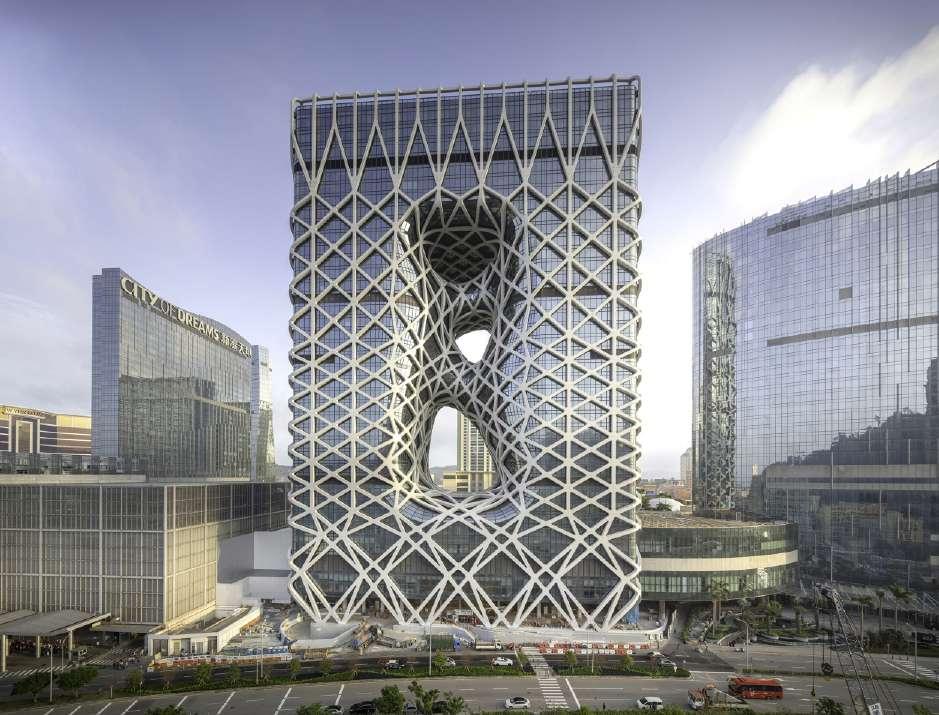

El hotel morpheus se encuentra en Cotai, Macao, China, un centro de complejos hoteleros abiertos las 24 horas con réplicas de destinos turísticos emblemáticos, como góndolas de canales y una Torre Eiffel que se puede escalar. El Galaxy Macau tiene un parque acuático y entretenimiento en vivo al estilo de Las Vegas. Las salas de juegos están rodeadas de boutiques de lujo, bares de cócteles y restaurantes gourmet con gastronomía china y europea, aquí se reciben mas de 32 millones de turistas al año. conclusióneste proyecto responde a un número bastante grande de turistas los cuales vienen especificamente a realizar actividades vacacionales, las dimensiones en comparación al centro de armenia son bastante notorias pero nos sirve de referencia tanto para el acoplamiento del plan maestro como para el emplazamiento de nuestro proyecto.

DATOS GENERALES DEL EDIFICO

fue una arquitecta anglo-iraquí, procedente de la corriente del deconstructivismo. Recibió los más importantes premios de la profesión como el Mies van der Rohe (2003), el Premio Pritzker (2004)2 —la primera mujer que consiguió este galardón— y el Praemium Imperiale (2009).Su pionera visión redefinió la arquitectura del siglo XXI. Sus proyectos cambiaron las nociones arquitectónicas establecidas hasta el momento, ya que muchos de éstos no habían sido realizados previamente en las formas y materiales que ella sí consiguió realizar, combinando un inquebrantable optimismo por el futuro con una innovación en el diseño, los materiales y las construcciones en general.

HOTEL MORPHEUS NUWA

THE HOUSE OF DANCING WATER

PARA CLUB

C.O.D CASINO TREASURE PARADISE

ANÁLISIS

FUNCIONAL

Conclusión: vemos como este proyecto destaca por sus fachadas diferentes e interesantes, pero en cuanto a relación con el contexto y espacios externos se queda muy corto, esto es bueno mirarlo en un estudio de caso, pues también es interesante saber en que fallan otros proyectos para poder tener conciencia con esto y no cometer los mismos errores.

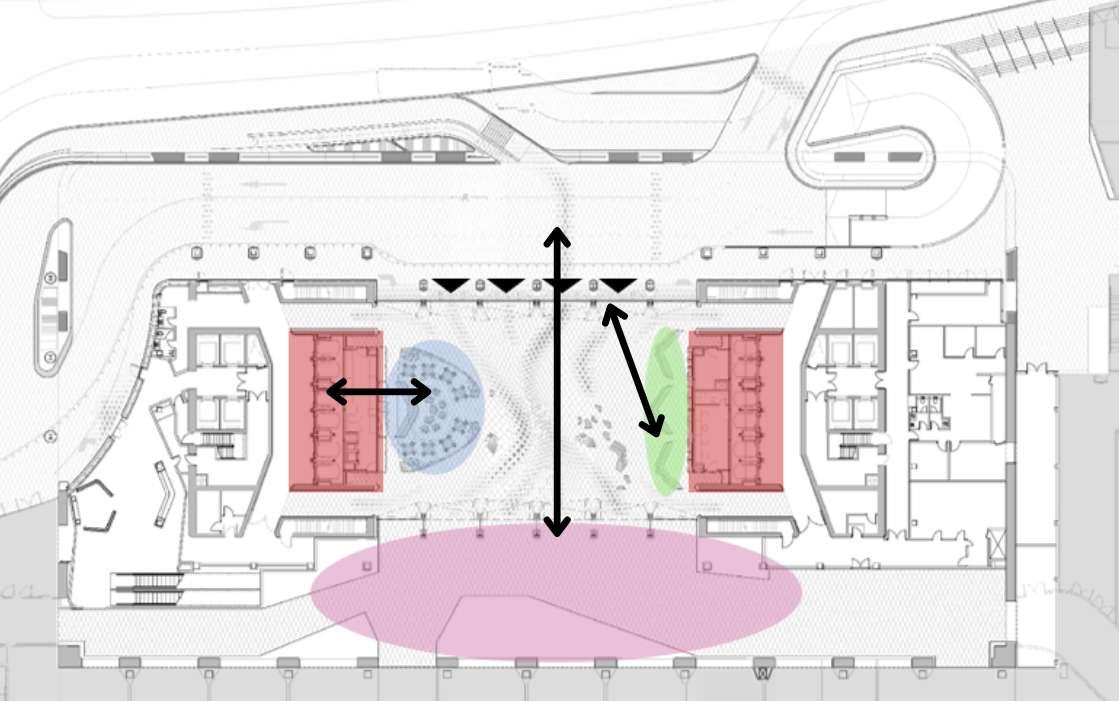

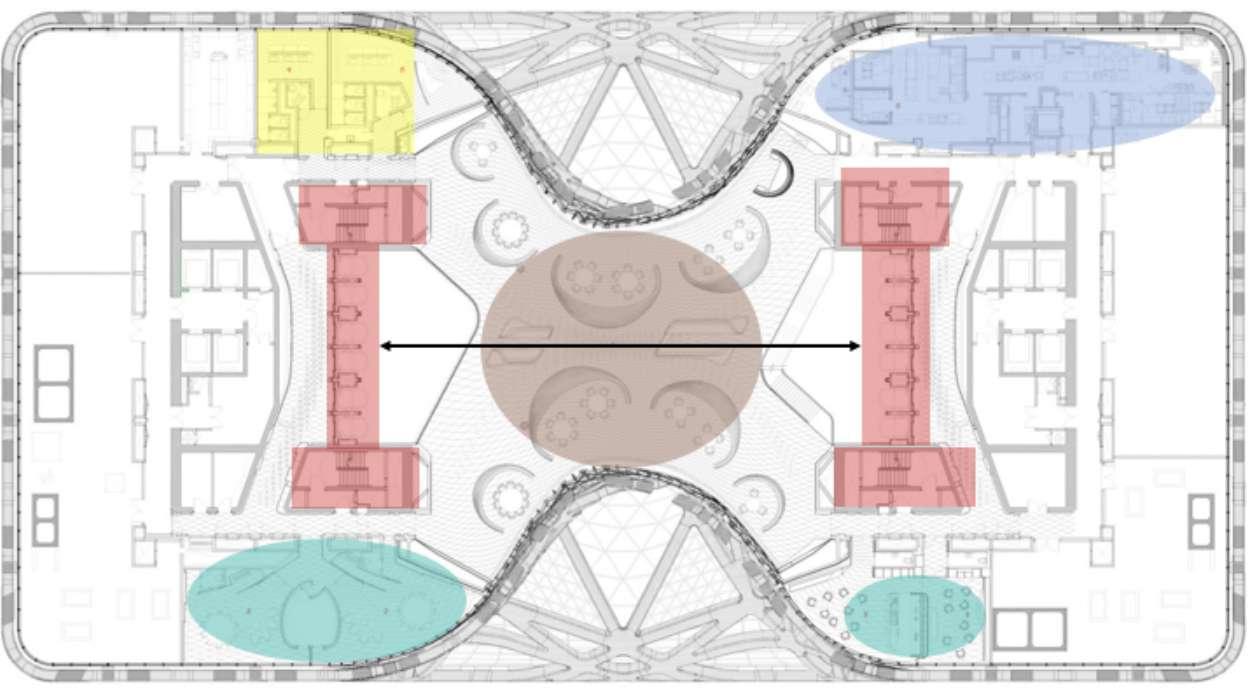

ANÁLISIS FUNCIONAL

ANÁLISIS FUNCIONAL ANÁLISIS FUNCIONAL ANÁLISIS FUNCIONAL ANÁLISIS FUNCIONAL

ANÁLISIS FUNCIONAL

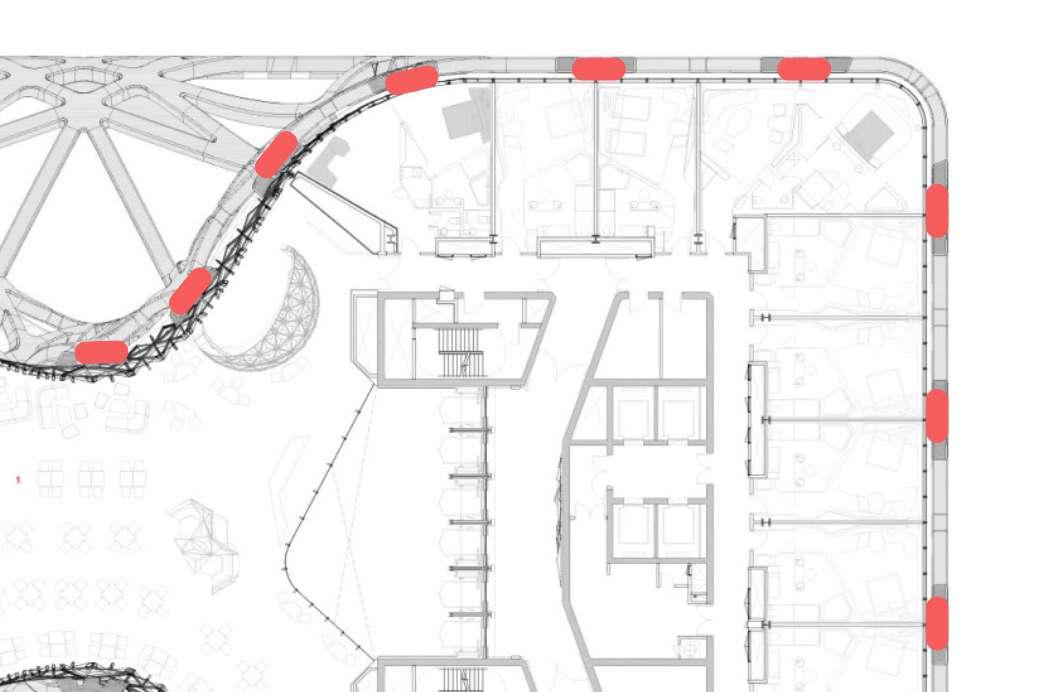

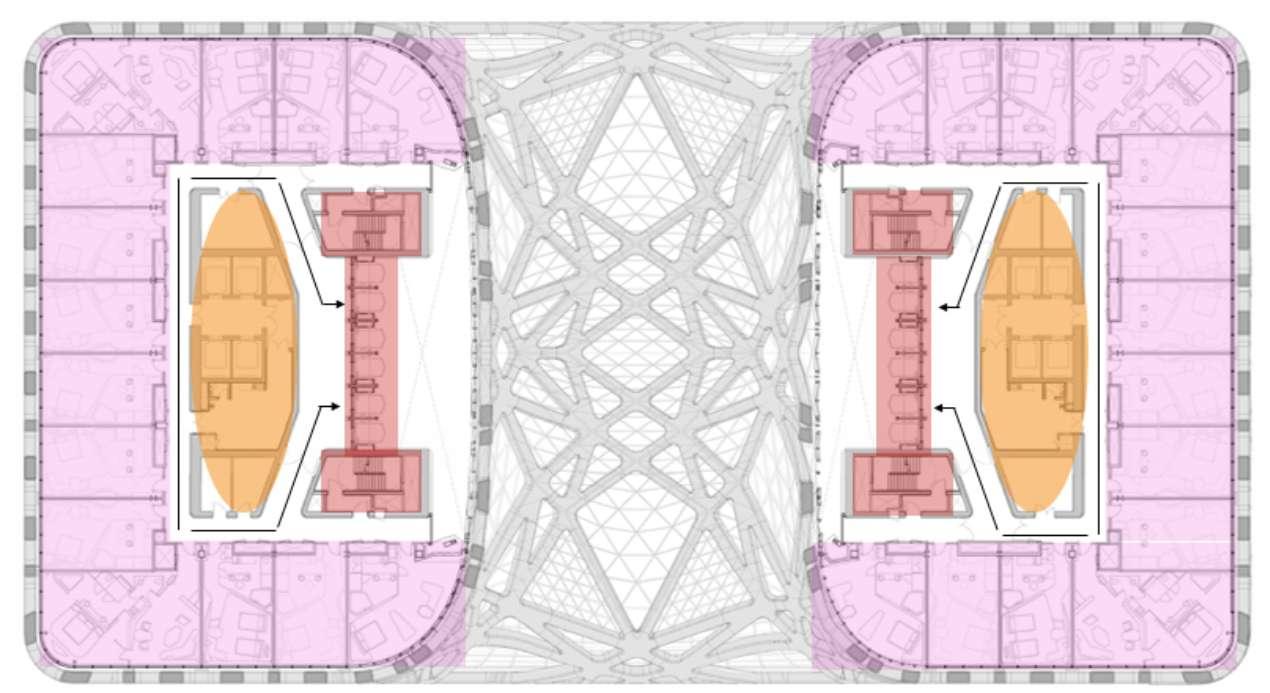

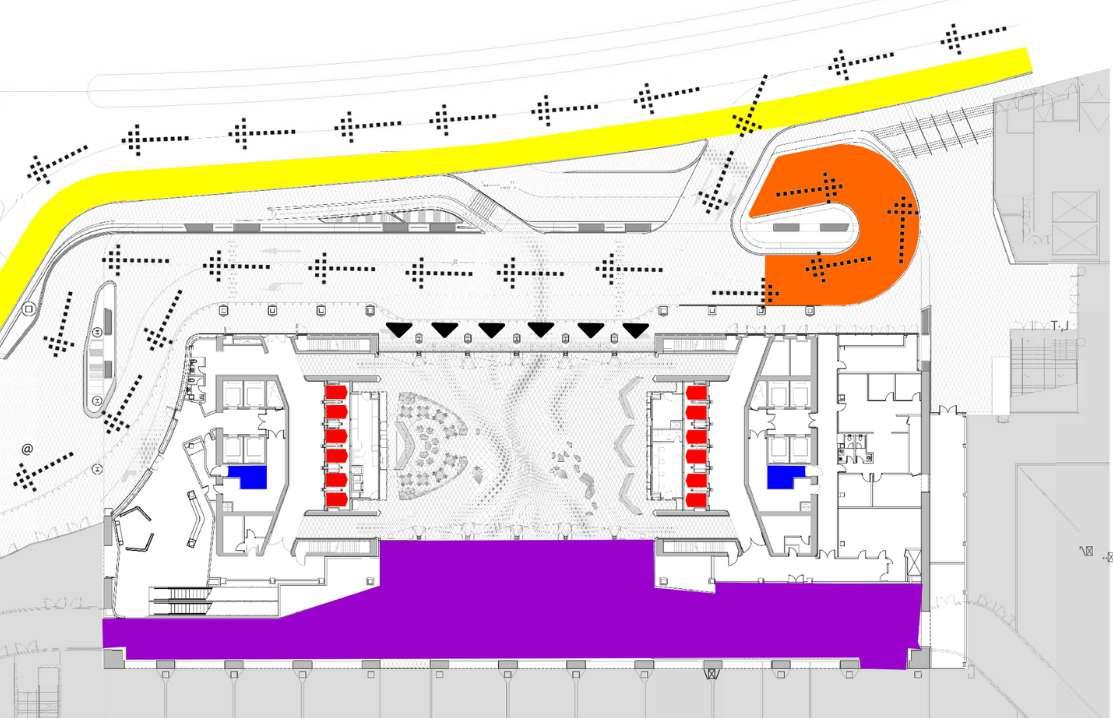

cuenta con un ordenamiento espacial lineal y modular puntos fijos en ambas alas del edificio para facilitar la movilidad distrito comercial cafetería recepción

HABITACIONES

ZONAS DE SERVICIOS PUNTO FIJO

ASEOS PUNTO FIJO ZONA DE COMEDORES COCINA

RESTAURANTES

conclusión

En el interior del edificio los elementos jerárquicos son los ascensores los cuales conectan distinas áreas del edifico facilitando de esta manera la movilidad de sus huespedes.

FORMAL ANÁLISIS

una vez más la arquitecta implementa un estilo orgánico y futurista el cual fue inspirado en técnicas tradicionales de tallado de jade chino que producen formas fluidas se compone por cristalería y acero el cual recubre la fachada completamente, está atravesado por huecos externos que conectan las fachadas norte y sur los cuales crean una ventana urbana que une los espacios comunes interiores del hotel con la ciudad.se logra el objetivo principal el cual es crear un edificio de 40 pisos sin colmnas y esto debido a que la estructura hace parte clave de las fachadas y a pesar de ser un edifico bastante alto no obstruye completamente la vista y relación con la ciudad.conclusiónes importante como nos emplazamos y relacionamos tanto con el entorno inmediato como con el paisaje y el resto de la ciudad .

ANÁLISIS

ESTRUCTURAL

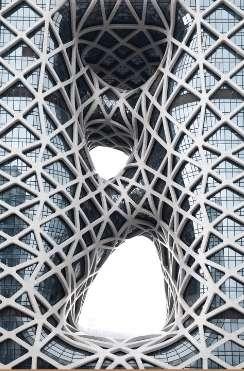

El proyecto presenta una estructura parecida a un exoesqueleto en la parte exterior de este, dejando asi todos sus espacios interiores totalmente libres, lo que les permite distribuir espacios sin tener que preocuparse por las tradicionales columnas que siempre quedan mal ubicadas.

Todo su exoesqueleto fue realizado en acero, lo que le permitio a los arquitectos poder diseñar una estructura organica, sin angulos rectos y con esta particular forma

ANÁLISIS

DEL LUGAR

Aspectos climáticos

Los aspectos climáticos son un factor muy importante a la hora de implantarnos en el lugar y basandonos en el plan parcial de Armenia 2050 la masa arbórea crecerá a favor del clima de este sector

Clima 10-23c

Temperatura Mínima 16° Promedio 22°

Humedad 75%- 80%

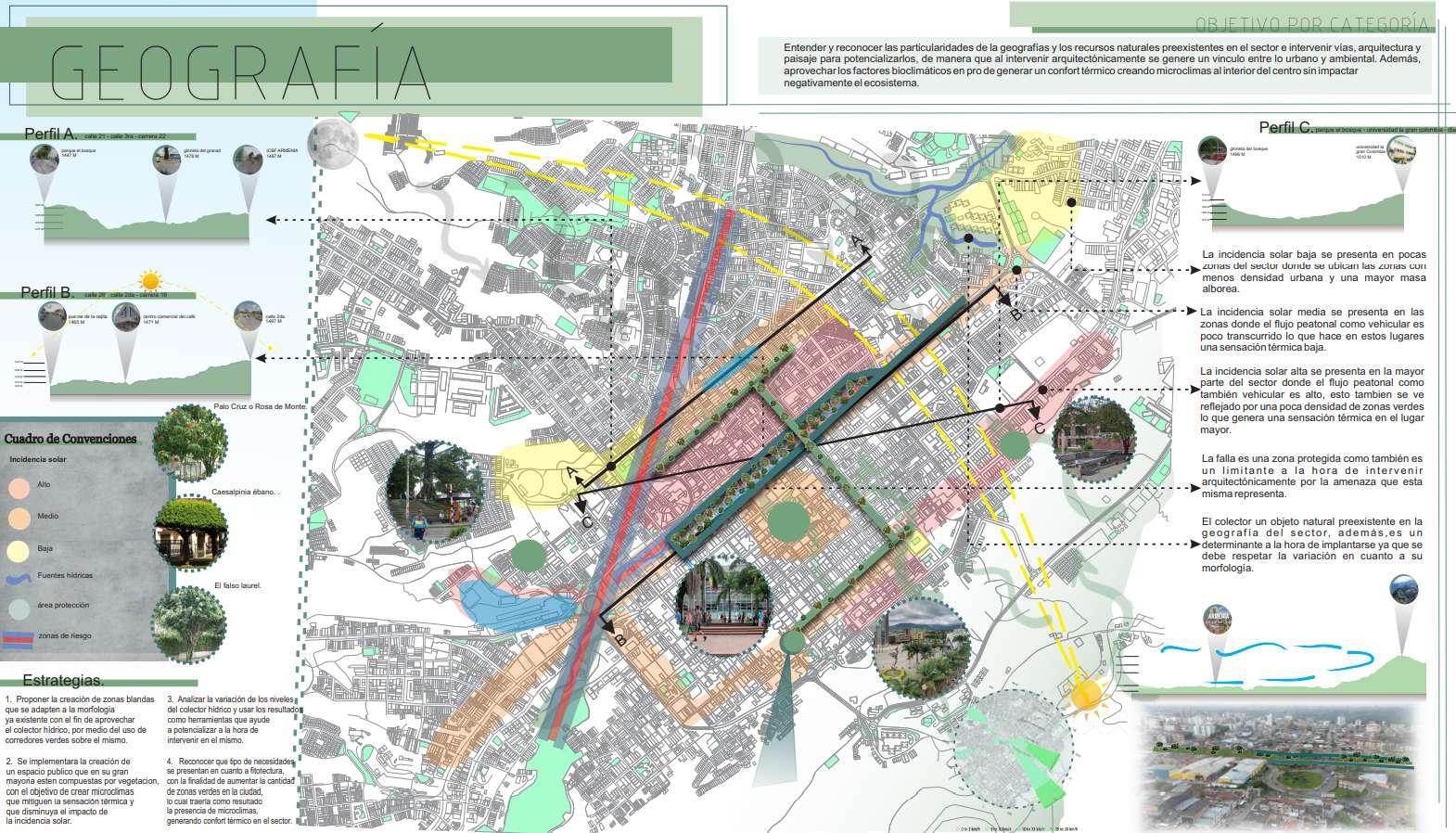

GEOGRAFÍA Y PAISAJE

Humedad 2000 mm 2500mm

ASOLACIÓN

Incidencia directa del sol dominante 6-7h/ día. La densidad edificatoria será alta pero sin embargo la asolación sigue directa sobre el lote.

ALTIMETRÍA

1489 1478 1489 1472

A B

EJES VISUALES

El punto más alto de el lugar que se analiza es la carrera 23 con calle 13 y desde este punto se visualiza

ELEMENTOS NATURALES Y URBANOS DOMINANTES

Natural: peatonalización de la calle 16 y la falla urbano: zona céntrica de la ciudad y la densidad en altura proporcionada por los dotacionáles vecinos.

RECORRIDOS ESPECIALES EJES Y TENSIONES

Las vías más transitadas de este sector tanto peatonal como vehicular se consideran ejes y recorridos especiales por que determinan una actividad en la zona.

Eje peatonal calle 16

A A

RIESGOS NATURALES

El punto más alto de el lugar que se analiza es la carrera 23 con calle 13 y desde este punto se visualiza

B B

CONCLUSIÓN

TIEMPOS DE USO

Eje peatonal carrera 23 n este sector predomina el uso cultural y actividad comercial en un lapso entre las 8 am y 2 am siendo un escenario con alto flujo peatonal y vehicular.

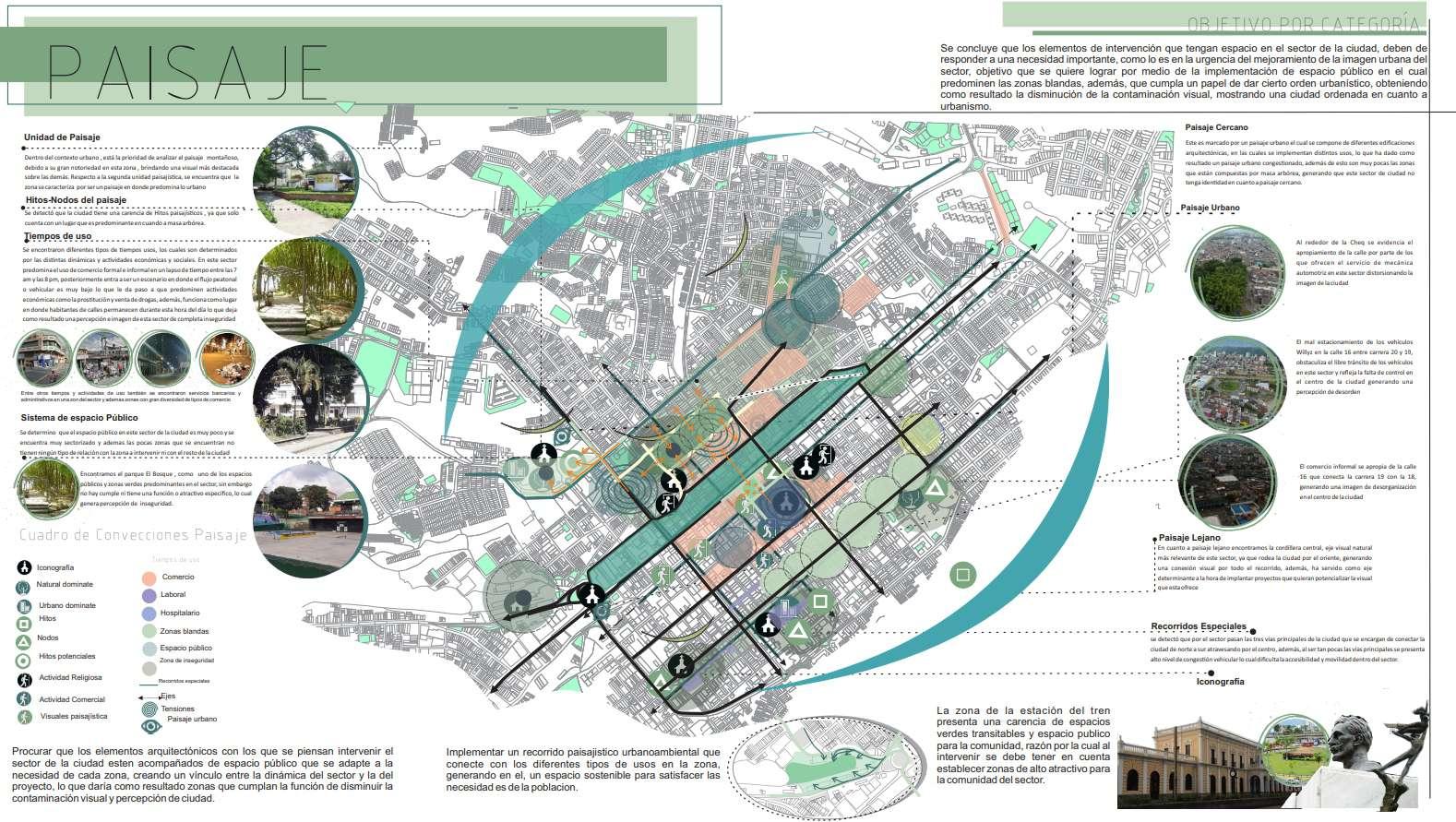

UNIDAD DEL PAISAJE

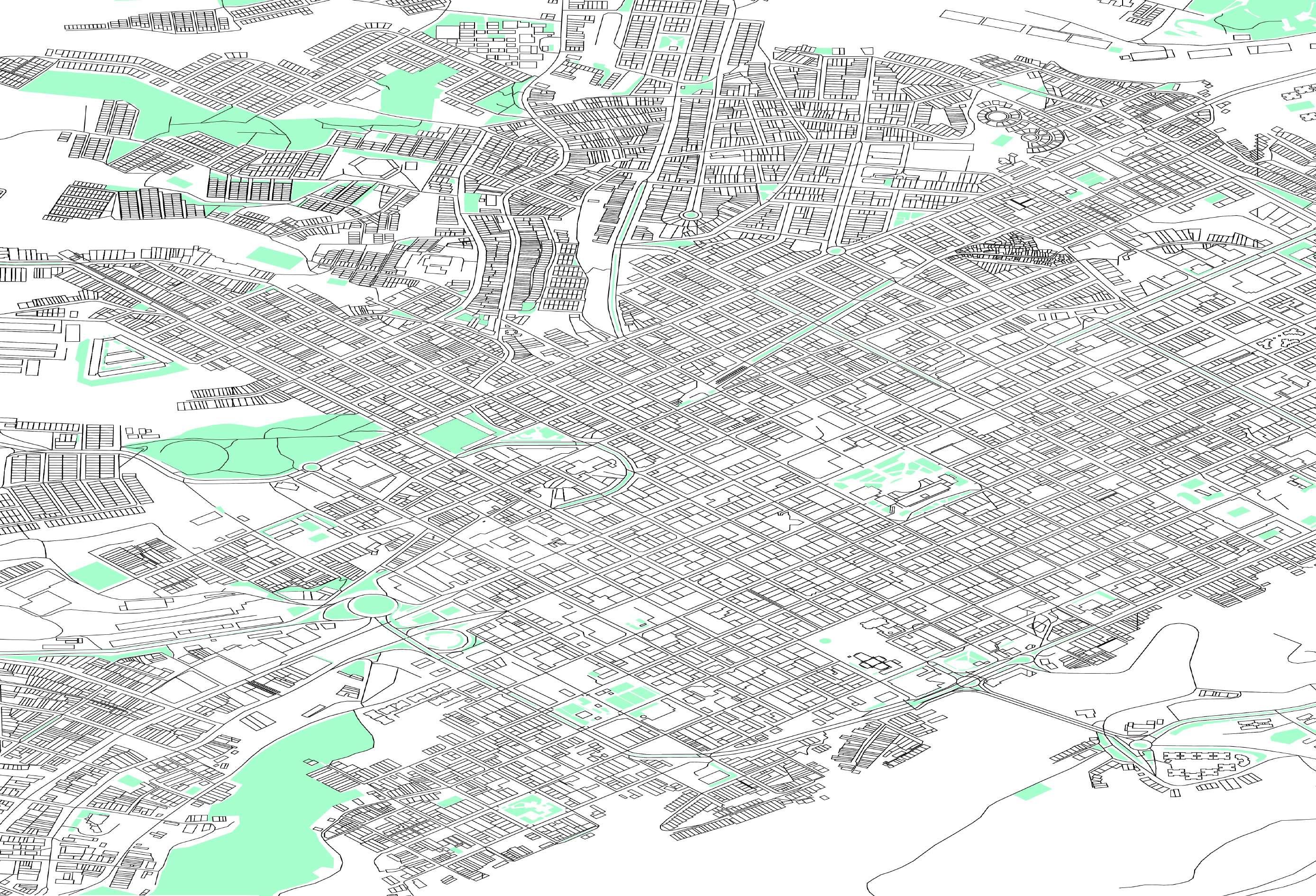

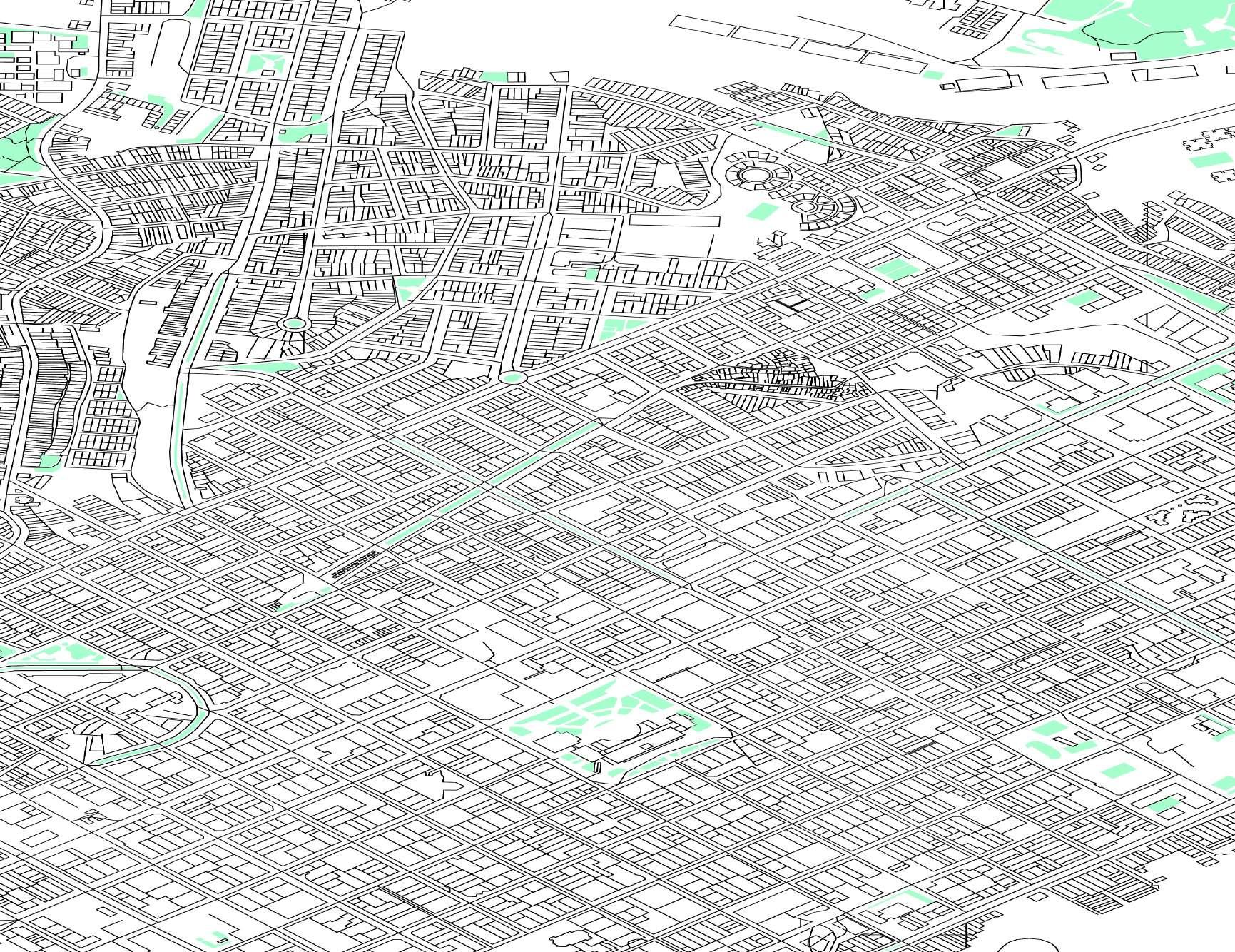

Paisaje lejano: paisaje montañoso, estructura ecológica y paisaje urbano de la edificación en altura de la ciudad.

SIMBOLOGÍA

Paisaje montañoso Paisaje urbano Visuales

Eje vial principal Eje peatonal Trayectoria solar

Del análisis de estas categorías nacen determinantes y criterios muy importantes para el desarrollo del proyecto como lo es el recorrido solar y las visuales del proyecto, además de el tiempo de uso de la zona, características muy importantes en el desarrollo de la propuesta

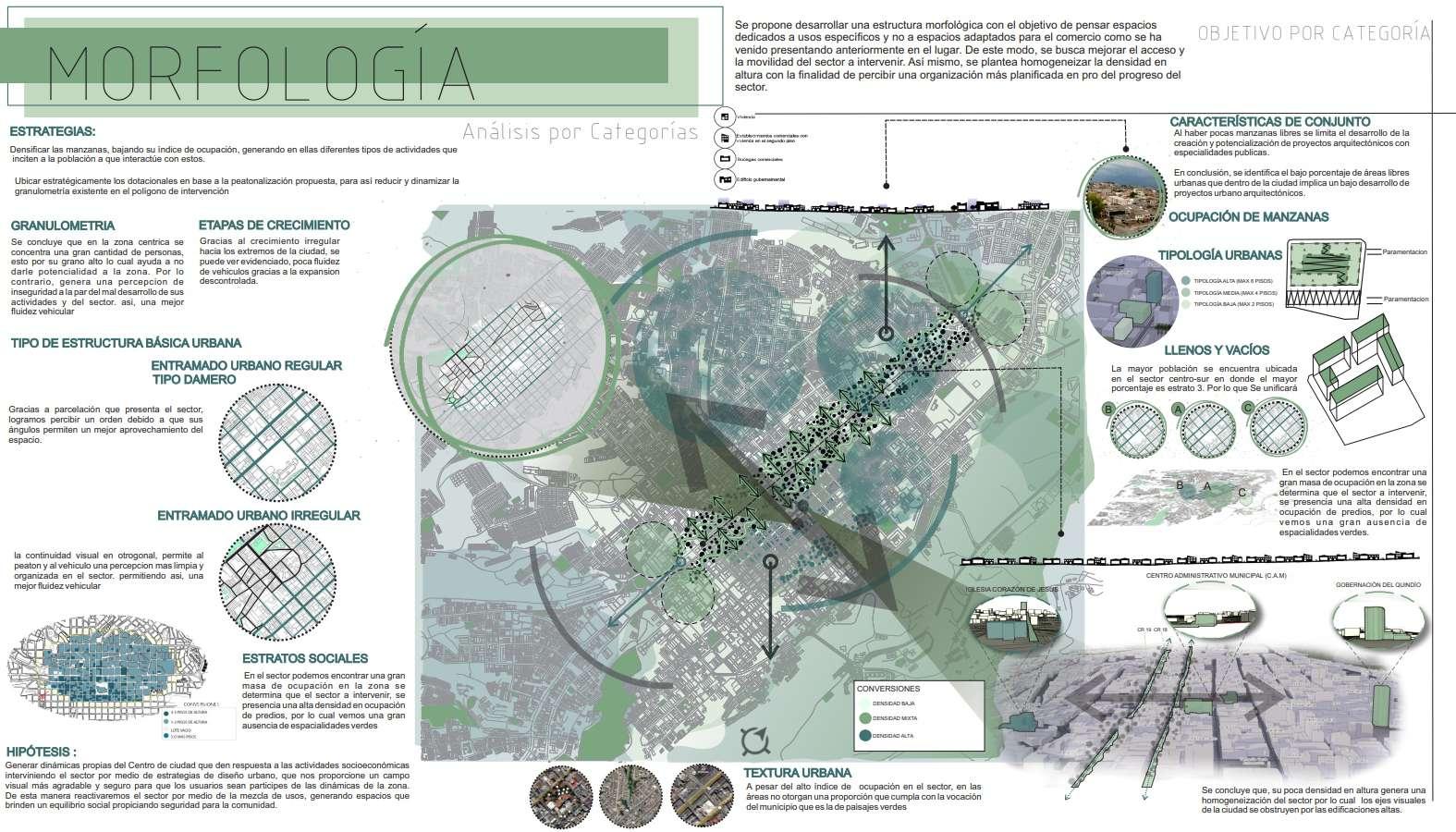

DENSIDAD URBANA

Hay una densidad mayorment alturas entre los 2-3y 7 pisos. manzanas construidas en un 60- 70%.

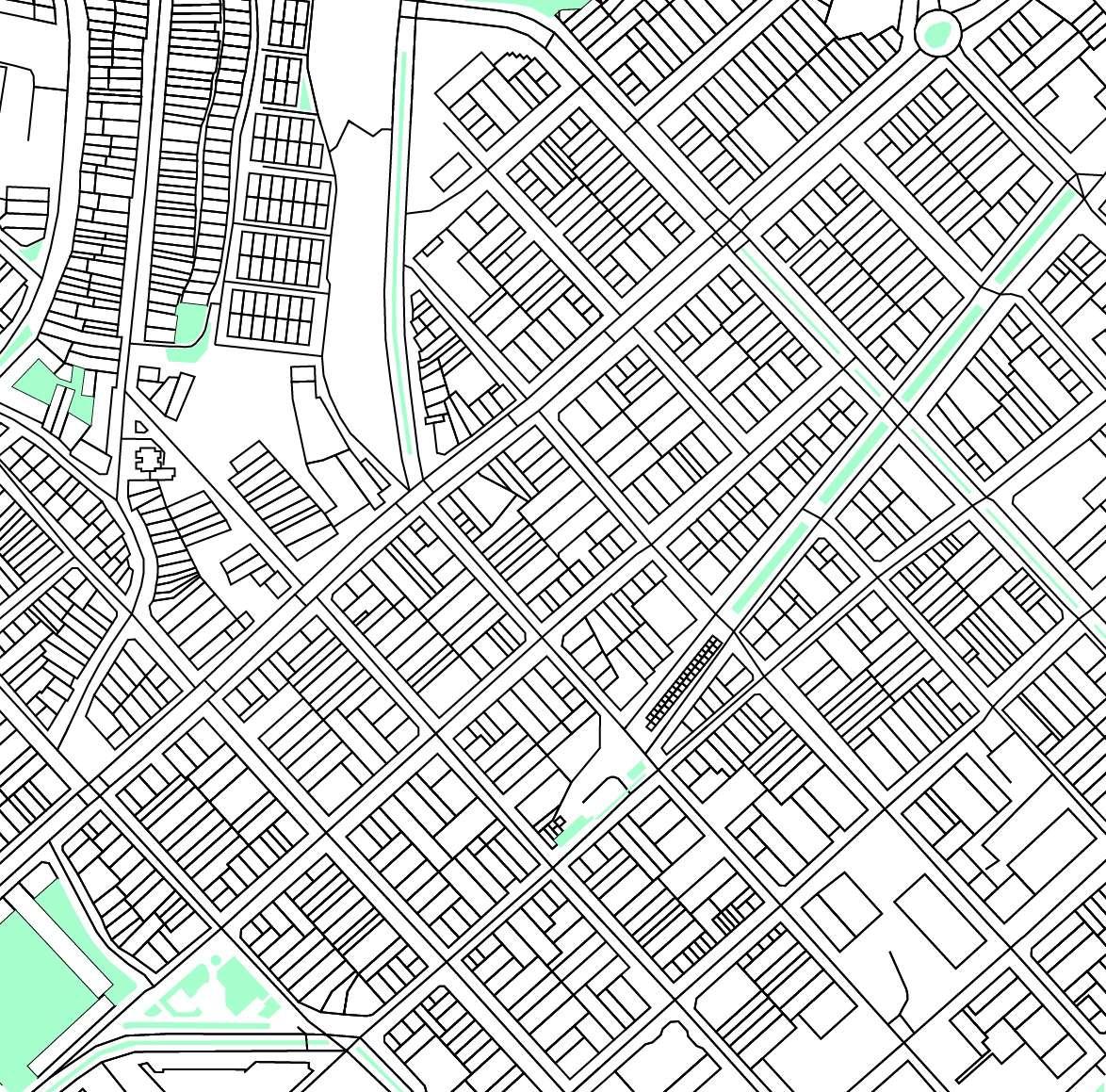

ENTRAMADO URBANO

Entramado regular el cual beneficia el sector al facilitar una parcelación regular, teniendo una percepción más amplia y organizada del sector.

TIPO DE PARCELACIÓN

Principalmente el sector se caracteriza por una parcelación en manzanas homogéneas.

USOS Y EQUIPAMIENTOS DEL SECTOR

Principalmente el sector se caracteriza por una parcelación en manzanas homogéneas.

PERFILES URBANOS

Identificación morfológica de las alturas aproximadas del sector

A B

calle carrera

SILUETA URBANA

La silueta urbana de este sector se determina a partir de la densidad en altura que no sobrepasa los 7 pisos.

TIPOLOGÍA ARQUITECTÓNICA

Las tipología arquitectónicas son similares en alturas y densidad ocupacional. Edificaciones desde los 3 pisos hasta 7.

A A B B

ESPACIALIDADES PÚBLICAS

La cantidades de espacialidades públicas es bastante amplia empezando desde el corredor verde, la peatonalización y el espacio público de cada dotacional planteado por el plan parcial.

EQUIPAMIENTOS DEL SECTOR

la zona no se caracteriza por su equipamiento urbano, pero con los cambios que se plantean en el plan maestro, allí se van a ubicar varias propuestas .

CONCLUSIÓN

De estas categorías nacen conceptos importantes para el desarrollo de la propuesta, como lo es la densidad y la tipología de los edificios alrededor, aspectos que se tienen muy en cuenta al momento del diseño de la propuesta

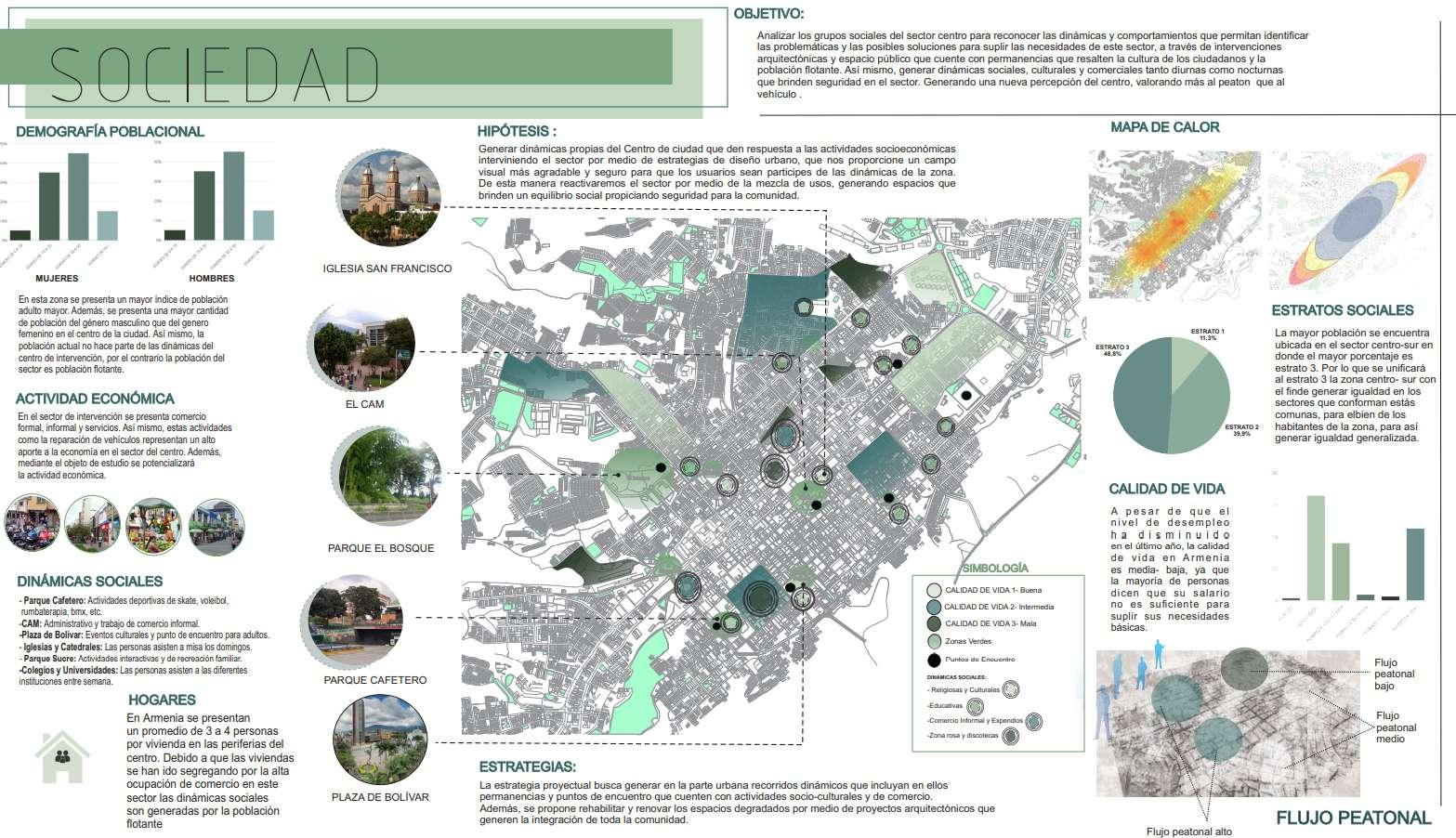

SOCIEDAD

Actualmente la zona en su mayoría es de uso comercial- vivienda, pero gracias al plan maestro estos usos se van a ver un poco cambiados

CALIDAD DE VIDA

La calidad de vida en este sector es media-alta, y gracias a la intervención del plan maestro se proyecta a que esta calidad de vida suba y sea más digna

ESTRATOS SOCIALES

En el sector se encuentran estratos 2 y 3 actualmente.

ACTIVIDADES ECONOMICAS

En su mayoría, el uso comercial de esta zona genera una dinámica social muy activa, mejorando la situación económica. Y con la intervención del plan maestro esta se va a ver muy potenciada gracias a sus peatonales verdes y sus variados proyectos de la zona

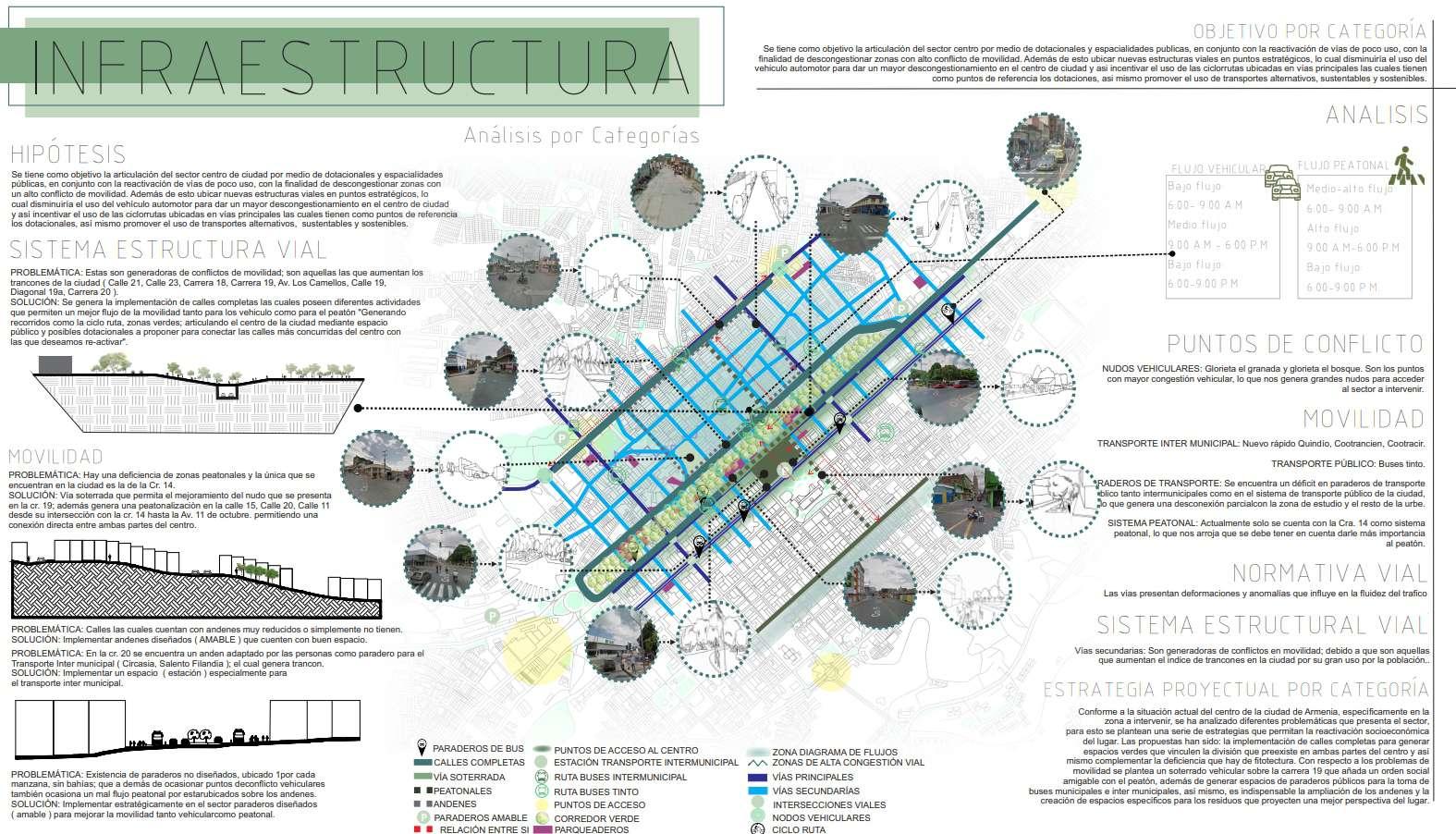

INFRAESTRUCTURA Y SOCIEDAD

La calle 16 comprende una de las planteaciones de las peatonales del plan maestro, esta empata con la carrera 23 y sigue su curso en dirección del sur de la ciudad

PROPUESTAS DE LA ZONA

Complejo recreacional turístico

Centro de negocios

Centro comercial

Corredor gastronómico

Biblioteca Gimnasio

Centro de desarrollo infantil

MOVILIDAD

El lote del proyecto esta junto a una de las carreras más concurridas de la ciudad, que se va a convertir en una peatonal, igual que la calle 15, disminuyendo así el uso del transporte de vehículos a motor y contribuyendo al medio ambiente

CONCLUSIÓN

Con el análisis de estas categorías, podemos identificar el lugar en el que nos vamos a implantar y como es el acceso a este, unos de los aspectos más imporrtantes al realizar un proyecto .

EQUIPAMIENTO URBANO VIAL

El sector actualmente tiene las manzanas ocupadas casi que al 100%, por lo que tiene una deficiencia en señalética, paradas de bus, basureros, bancas y demás, no tiene desarrollo alguno de espacio público

5.DESARROLLO ARQUITECTÓNICO

- cuadro de necesidades -Programa arquitectónico -Zonificación y organigrama

DESARROLLO ARQUITECTÓNICO

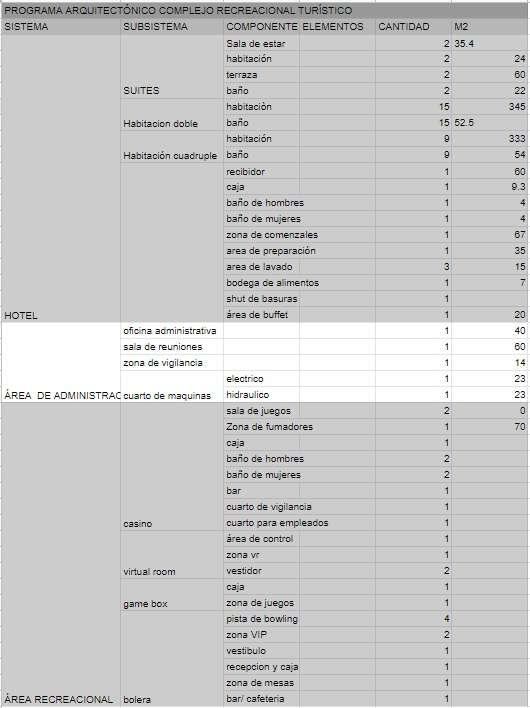

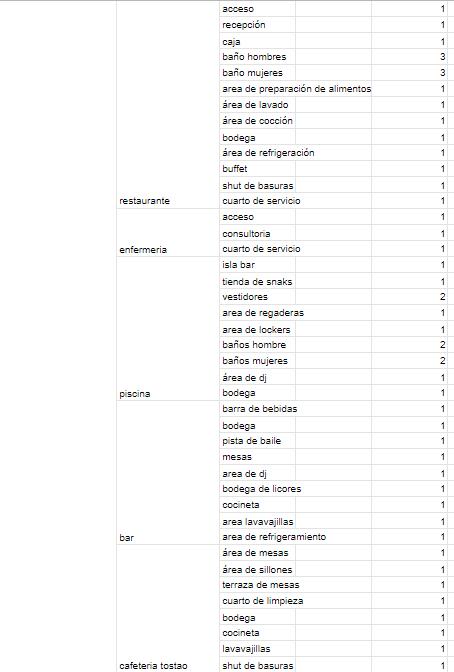

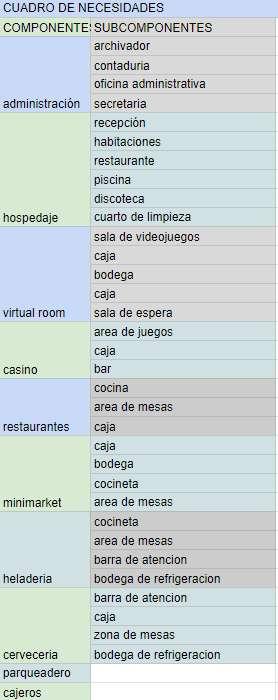

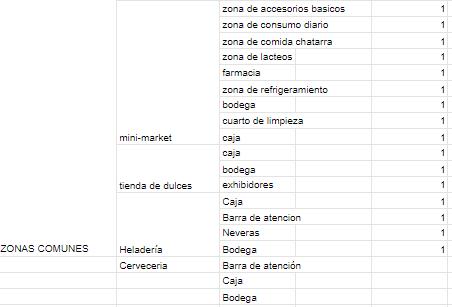

CUADRO DE

Buffet-suites

Habitaciones

Piscina, bar- discoteca

Casino

Areas comunes

Bolera, game box

Virtual room

3. de tres volúmenes, dos se fragmentan y giran en las volumetrías principales dando respuesta a la incidencia solar como a las vías y a su vez generando importancia a los accesos principales.

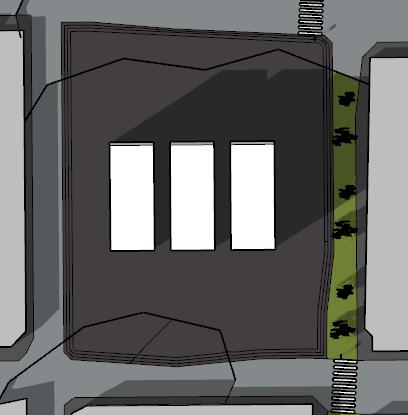

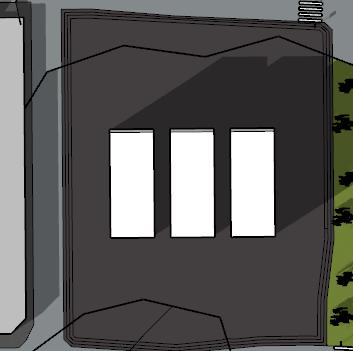

1. tres volúmenes ubicados verticalmente al eje de las calles.

4. El tercer volumen articula o une los otros dos.

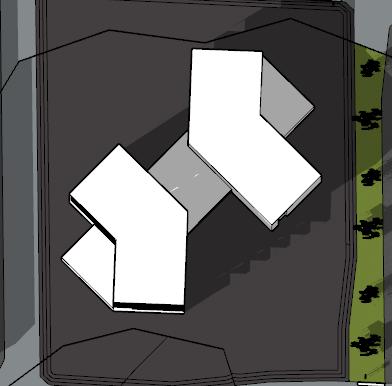

2. Rotación de volúmenes en dirección al eje fuerza (eje del sol)

Criterios de Implantación

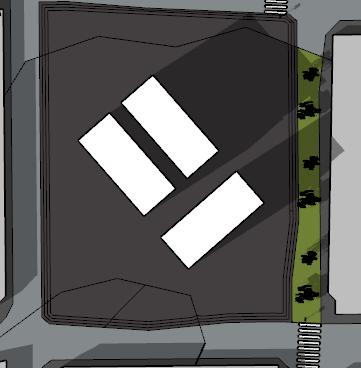

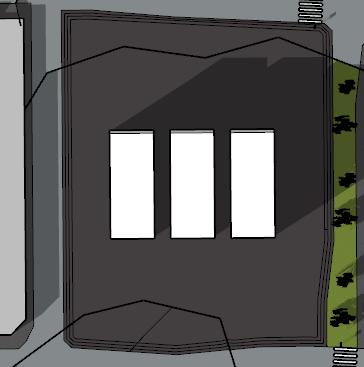

Se inicia con dos paralelepípedos que están ubicados en el eje fuerza del sol.

Se generan unos quiebres en su volumetría los cuales permiten una vista más amplia hacia las visuales y a su vez a reducir la incidencia solar.

Se agrega otro paralelepípedo en dirección contraria a los anteriores creando una unión entre estos.

Parti de Diseño

P.F Habitaciones

casino W.C

P.F

P.F W.C

6

W.C

buffet habitaciones 31

PLANIMETRÍA

PLANTA DE CUBIERTAS

PRIMERA PLANTA

QUINTA PLANTA

SEXTA PLANTA

SÓTANO

1 SÓTANO 2

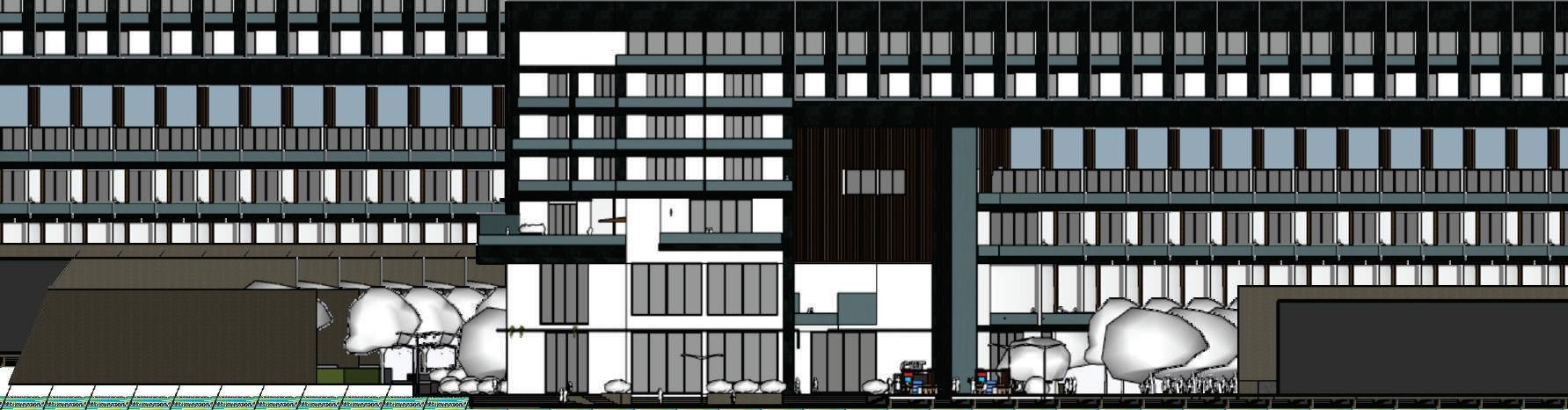

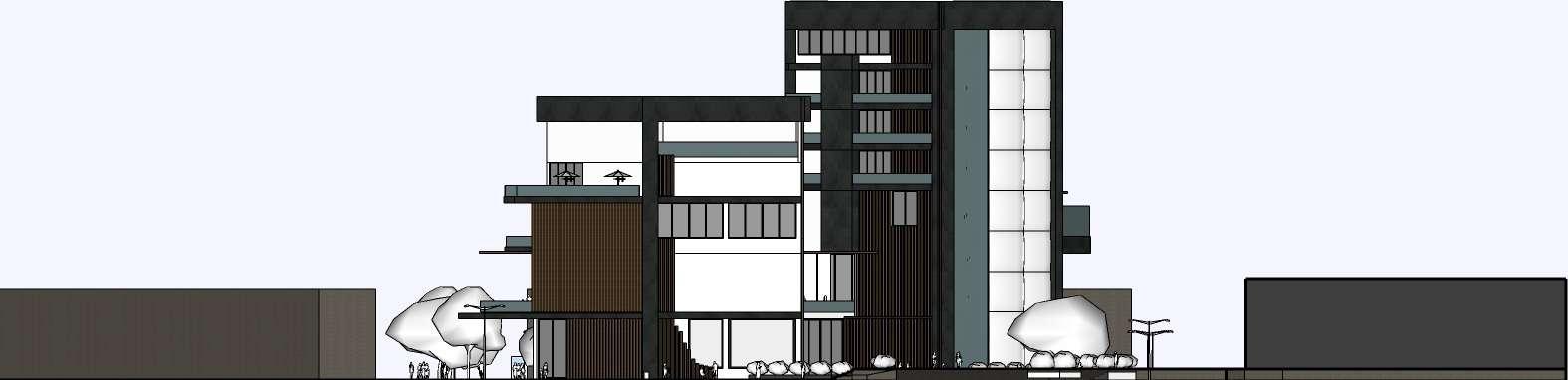

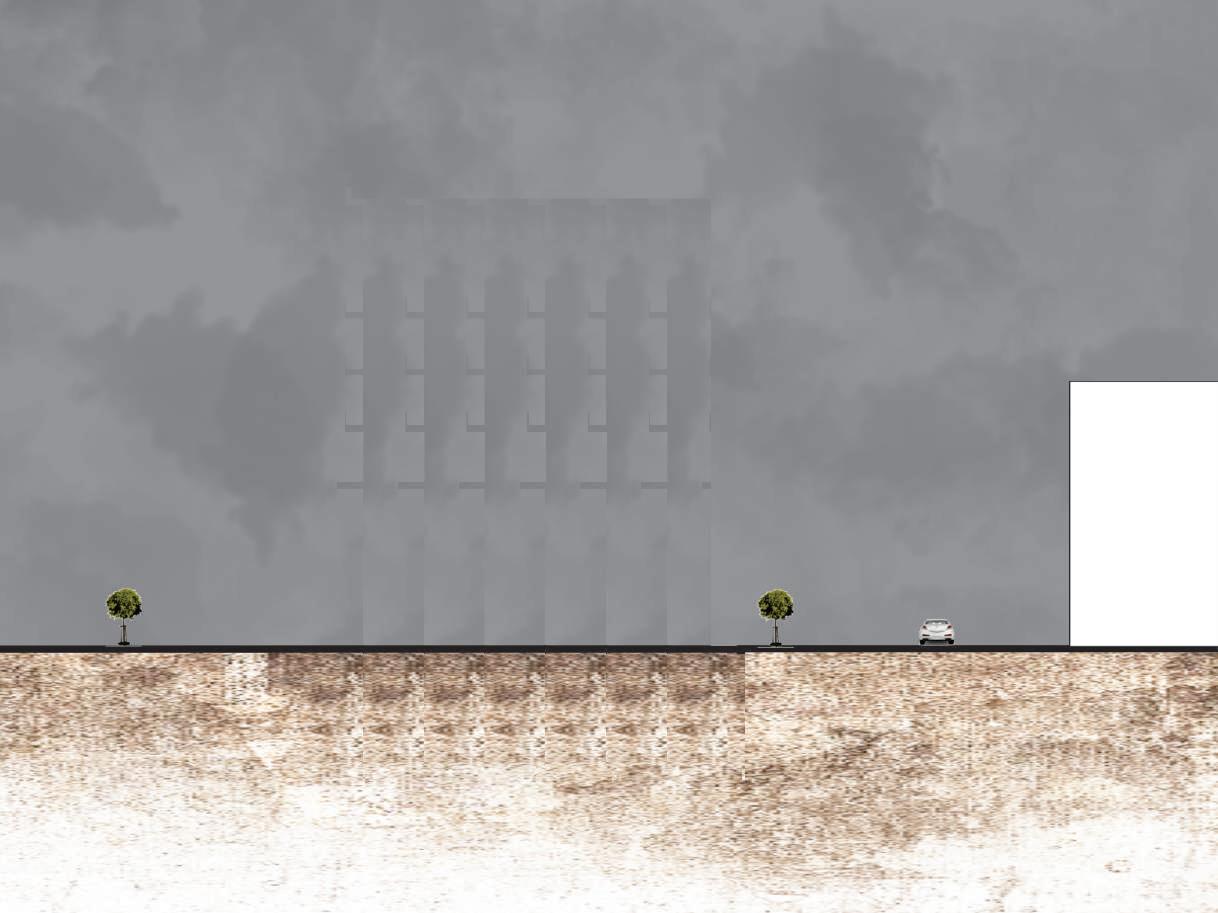

fachada Norte

fachada Sur

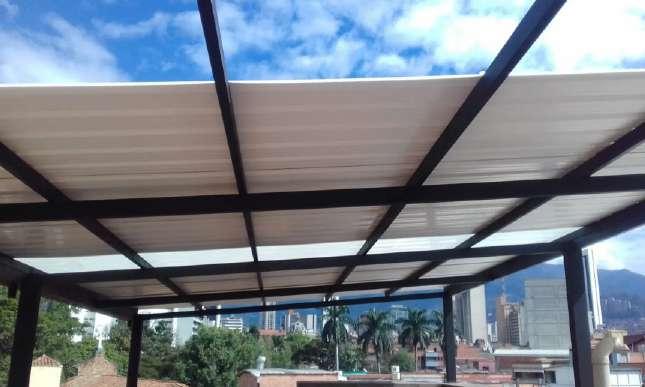

Cubiertas Termoacústicas

Este tipo de cubiertas proporcionan un aislamiento térmico y acústico por su recubrimiento en PVC espumado, presenta un a lata resistencia al impacto , es ignífugo y repele los rayos UV.

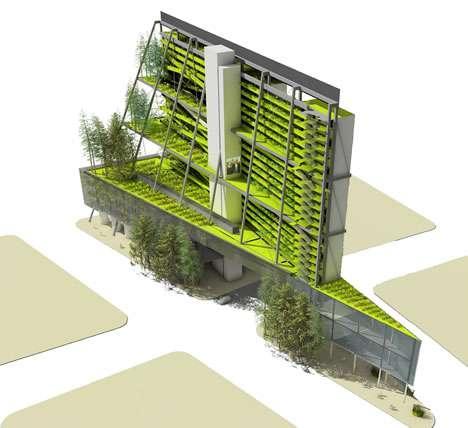

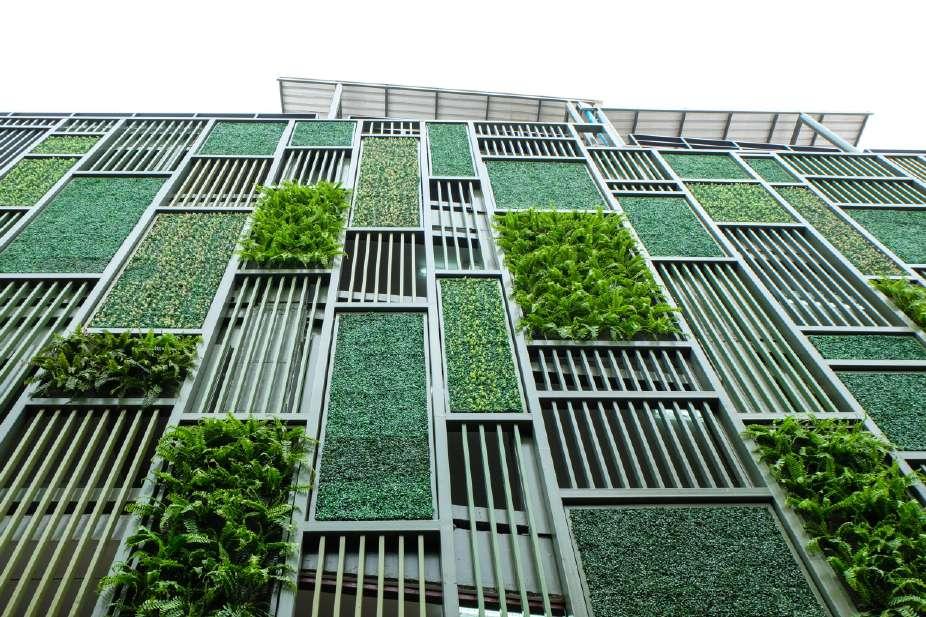

Fachadas Verdes

es un sistema sostenible que permite ubicar plantas verticalmente en las fachadas de los edificios, contribuyendo al mejoramiento del medio ambiente, reduce la temperatura y el ruido y promueve el cuidado ambiental

Concreto permeable

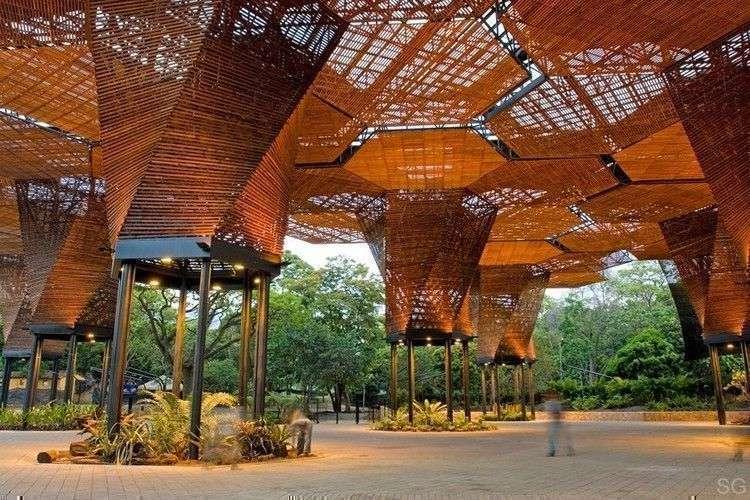

Madera de pino

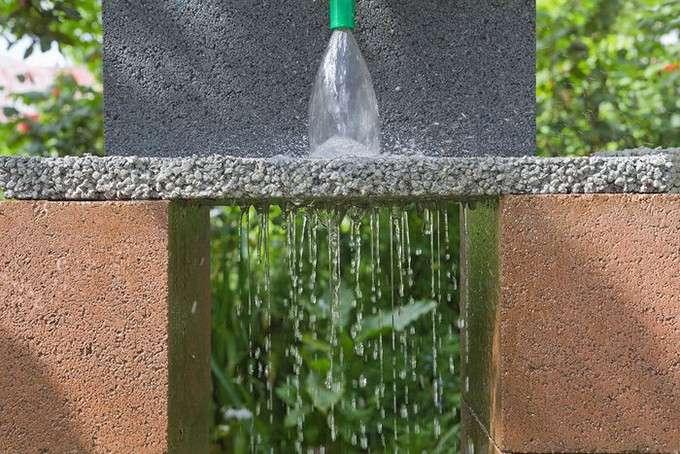

El concreto permeable es un tipo especial de concreto con una alta porosidad que permite el paso del agua directamente, reduciendo así la escorrentía de un sitio y permitiendo la recarga de agua subterránea.

Utilizada en las pérgolas del proyecto y en la piel de las fachadas, este tipo de madera de pino tadea presenta un acabado superficial que la hace resistir más ante variaciones ambientales

Materialidad

PLAZACAFETERA

Sistema de construcción catalogado como eficiente y sostenible, ideado para mejorar la calidad en el aislamiento termico y acústico de los edificios. Estas fachadas proporcionan un aislamiento gracias a su efecto chimenea que favorece el ahorro de energía, disminuye la condensación generando un entorno mas saludable

Fachadas Verdes

Bioclimática

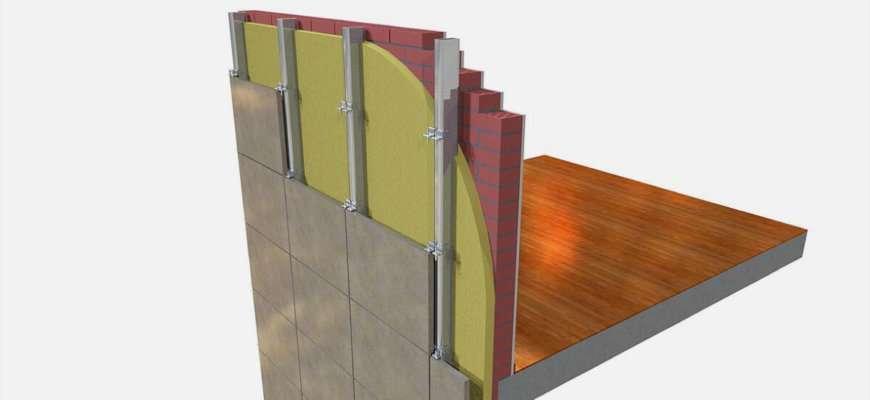

Fachadas Ventiladas

Microclimas

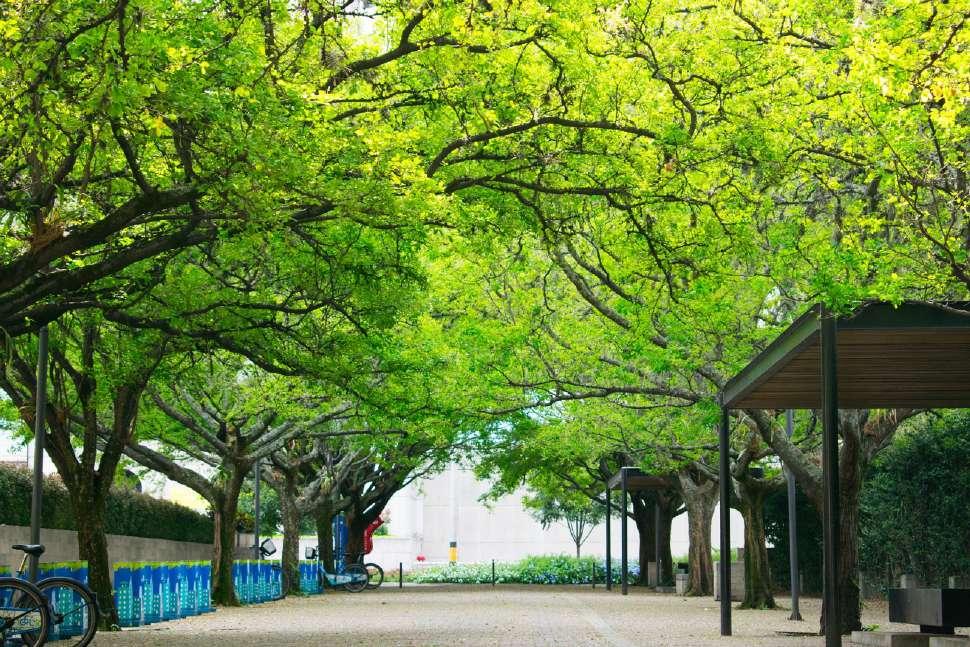

Generado gracias a la arborización, estos lo que hacen es producir sombra y un espacio con un clima mucho menor, asi generando un espacio mas agradable y con mas confort termico

Permeabilidades

Bioclimática

farolas con panel solar

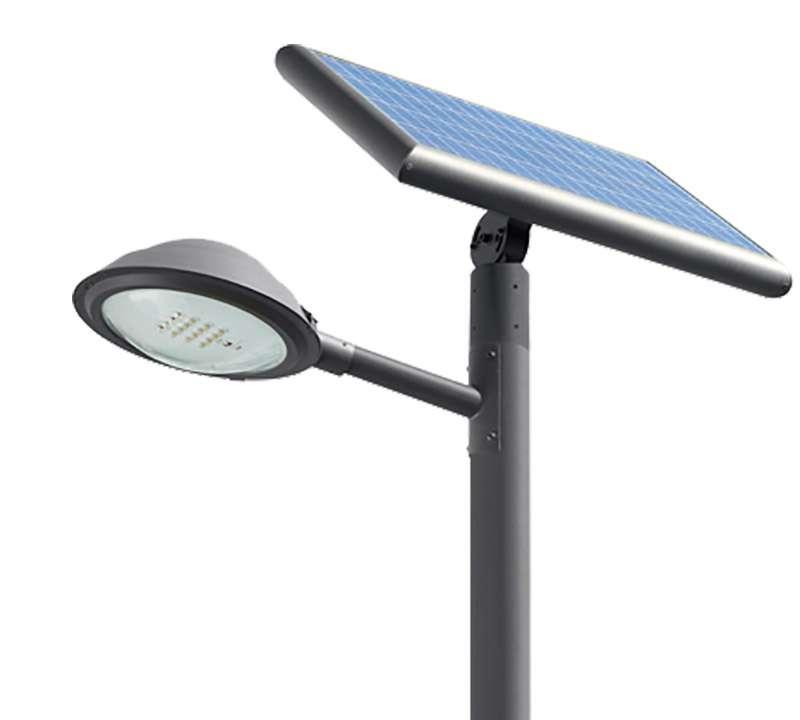

Ubicadas en el espacio público del proyecto, la función de este tipo de farolas es ahorrar la energía que normalmente se destinaría a la alimentación de la iluminacion exterior, utilizando farolas que se carguen con la radiación solar y así disminuir el gasto de energía del proyecto

Parque seco

La intención de incluir esto en el espacio público del proyecto es refrescar el ambiente por medio del agua logrando generar un espacio con mas confort y mas agradable.

Bioclimática
