EDÉN EDÉN EDÉN

Arquitectura,paisajeypatrimonio

KatherineGrisalesHernández

DanielFelipeHenaoPineda

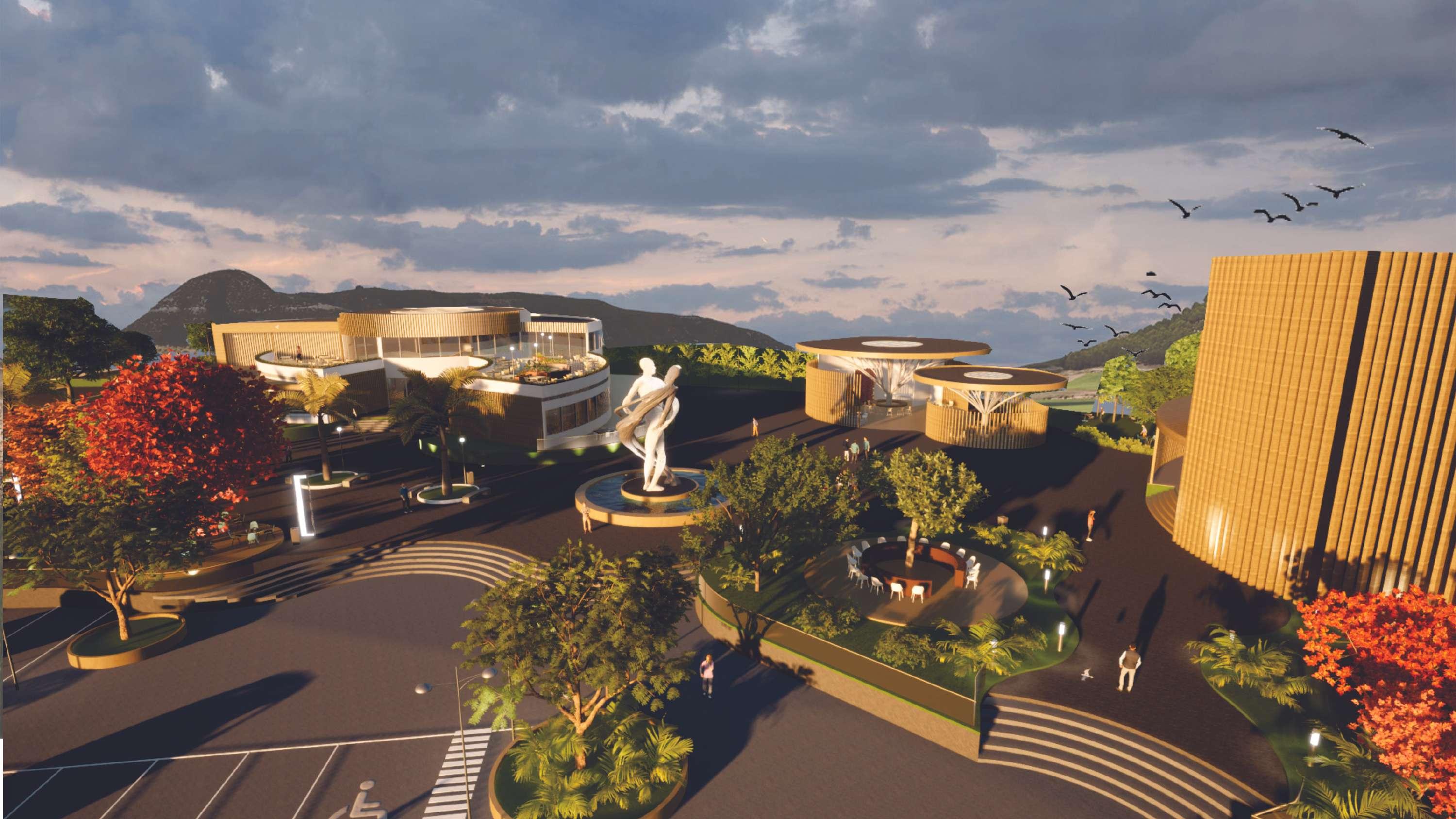

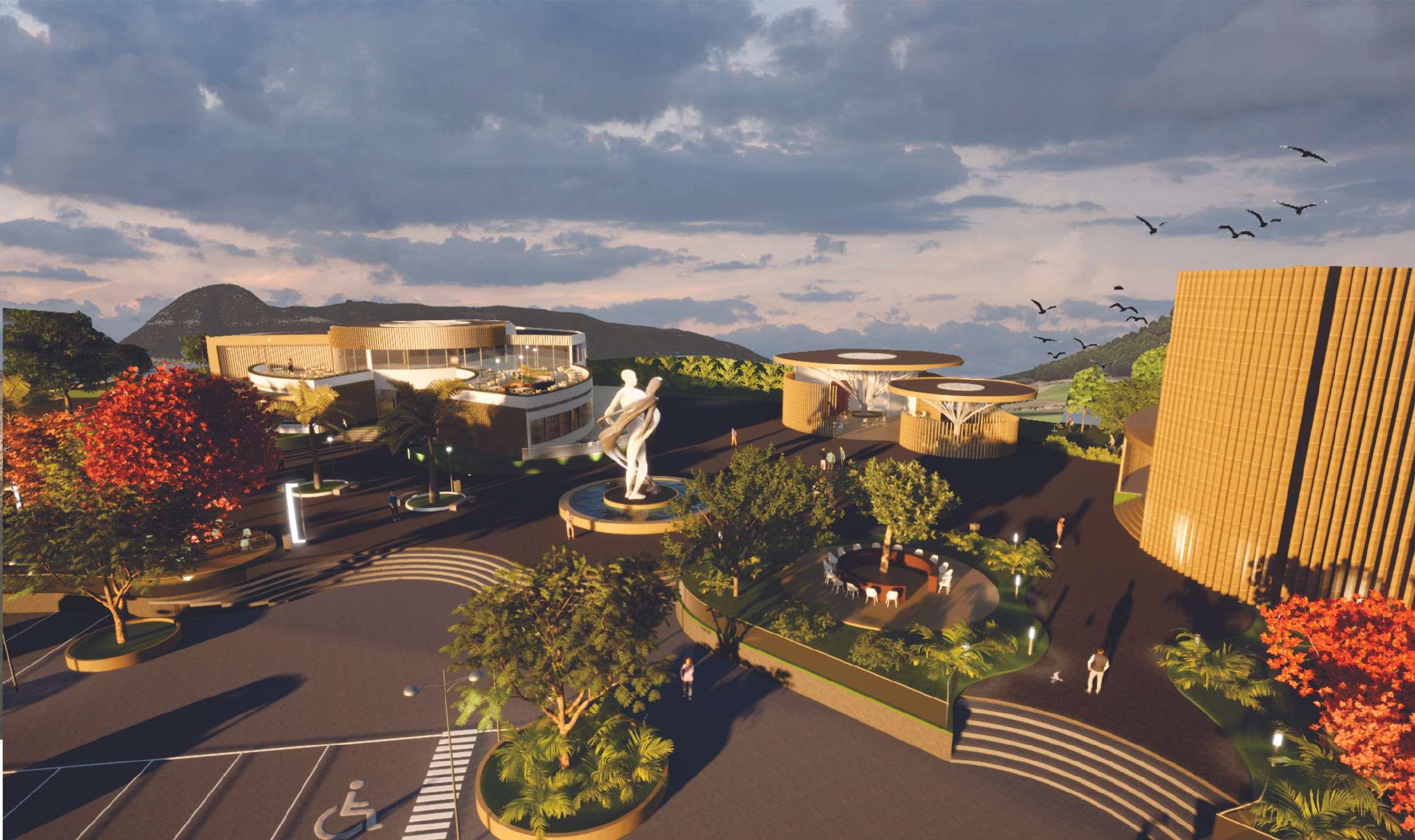

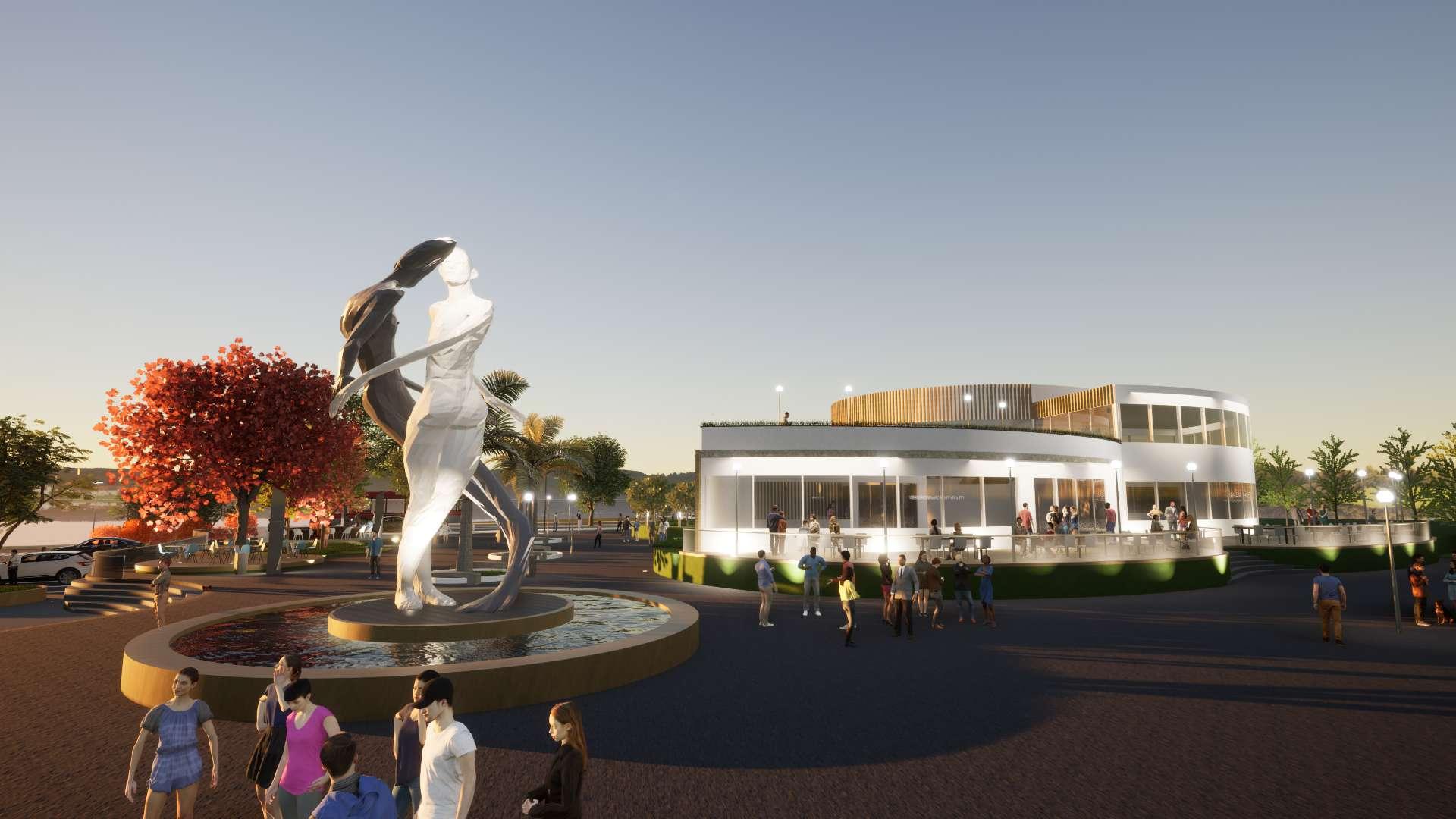

E D É N

1 ANÁLISIS DEL SECTOR 2 NORMATIVIDAD 3 ANÁLISIS DE LA ESTRUCTURA PREDIAL 4 CONTEXTO AMBIENTAL 5 VENTAJAS Y DESVENTAJAS 6 SÍNTESIS FUNCIONAL 7 SÍNTESIS ESPACIAL 8 CONCEPTO 9 PROGRAMA ARQUITECTÓNICO 10 PROCESO VOLUMETRICO ZONIFICACIÓN 11 PLANTAS ARQUITECTONICAS 12 CORTES 13 Tabladecontenido Tabladecontenido Tabladecontenido E D É N 2

ANÁLISISDELSECTOR

E D É N 3

Según el análisis del sector se puede evidenciar la importancia de lugares de recreación y espacio público ya que la percepción de inseguridad que se vive en el sector es alta.

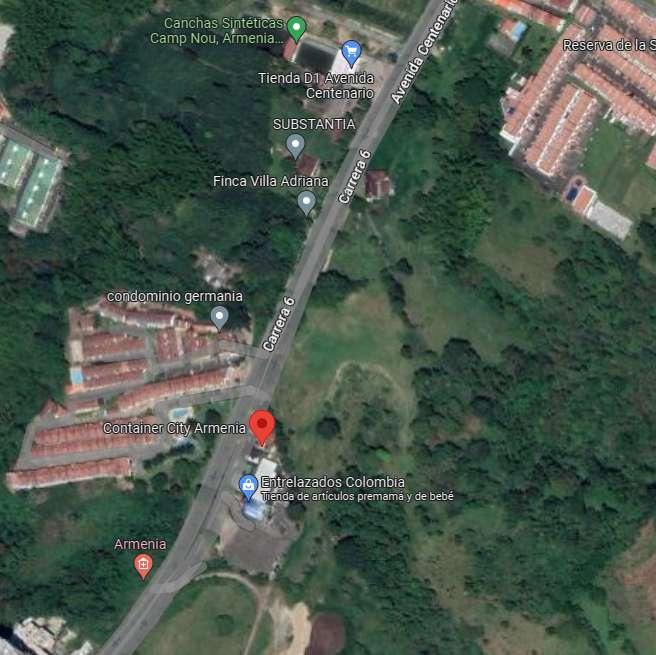

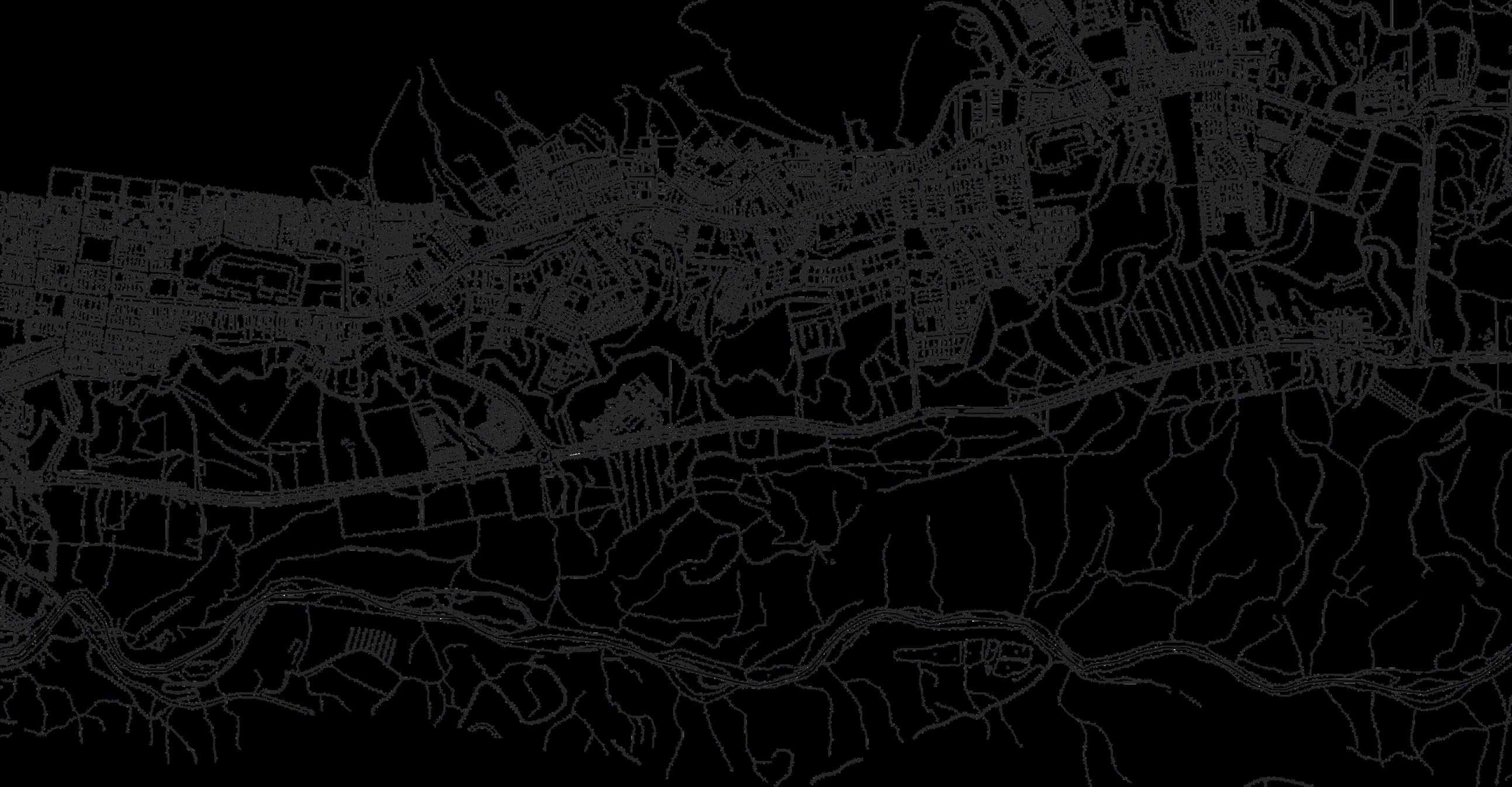

LOCALIZACIÓN

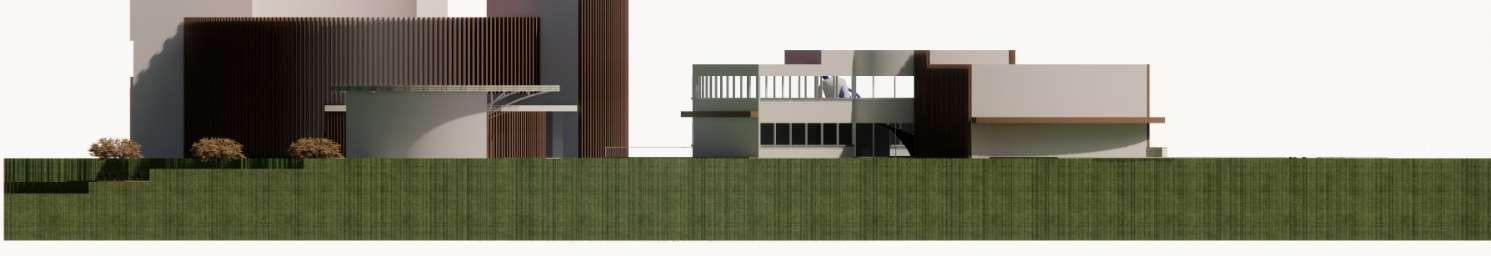

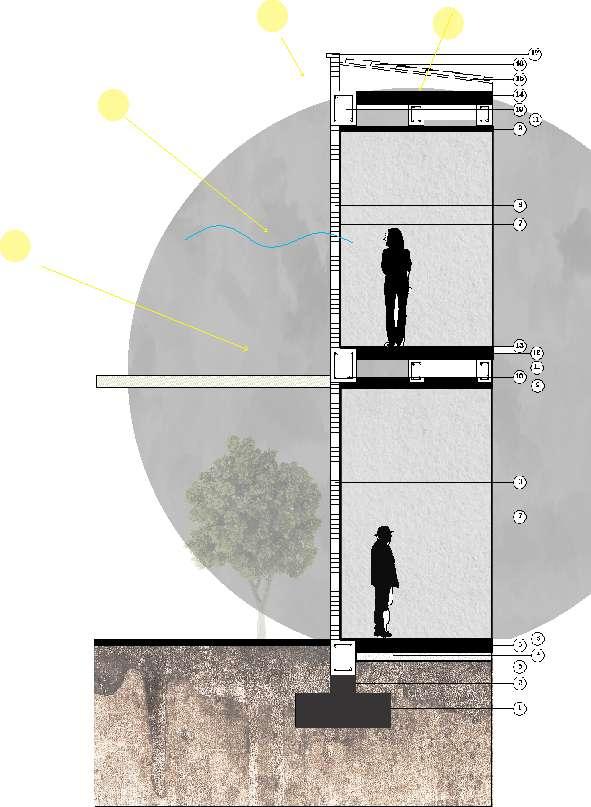

Cra. 6 #17 Norte-145 a 17 Norte-3 Armenia - Quindío

Quindío

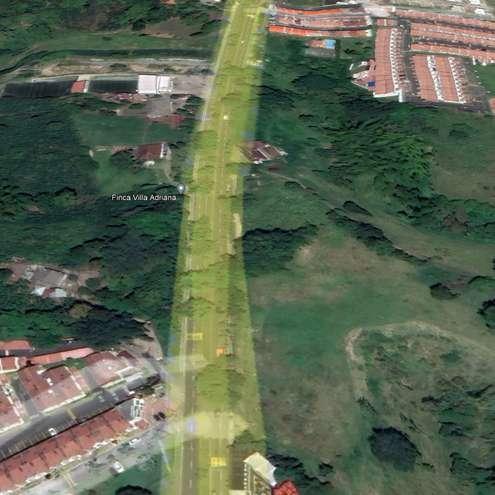

EL lote se encuentra ubicado en el eje cafetero sobre la av. centenario

Área del lote:

D É N 4

NORMATIVIDAD NORMATIVIDAD NORMATIVIDAD

Max80%deocupación

Retrocesode 10m

Alturamáximade15pisos

Delimitadoporsuelosde protección

E D É N 5

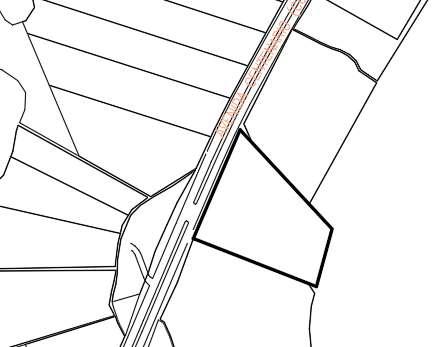

ANÁLISISDELAESTRUCTURAPREDIAL ANÁLISISDELAESTRUCTURAPREDIAL ANÁLISISDELAESTRUCTURAPREDIAL

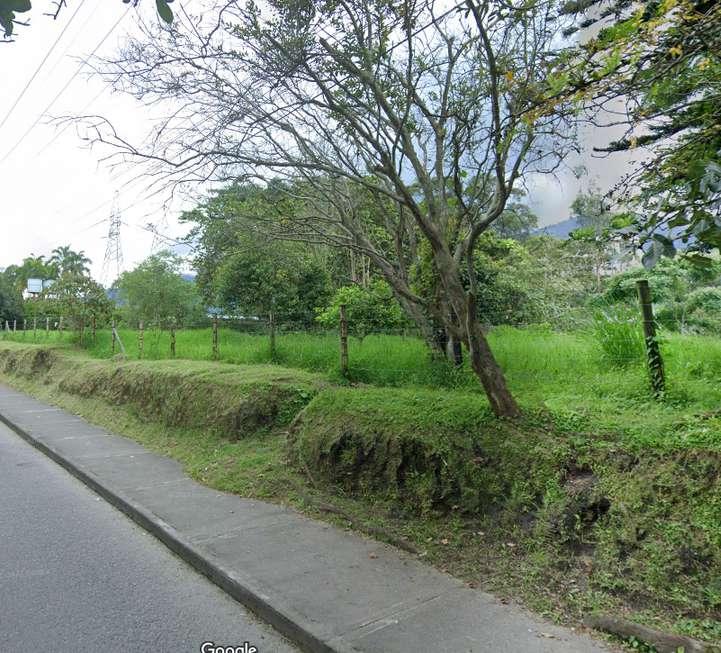

SITIODEINTERVENCIÓN SITIODEINTERVENCIÓN SITIODEINTERVENCIÓN

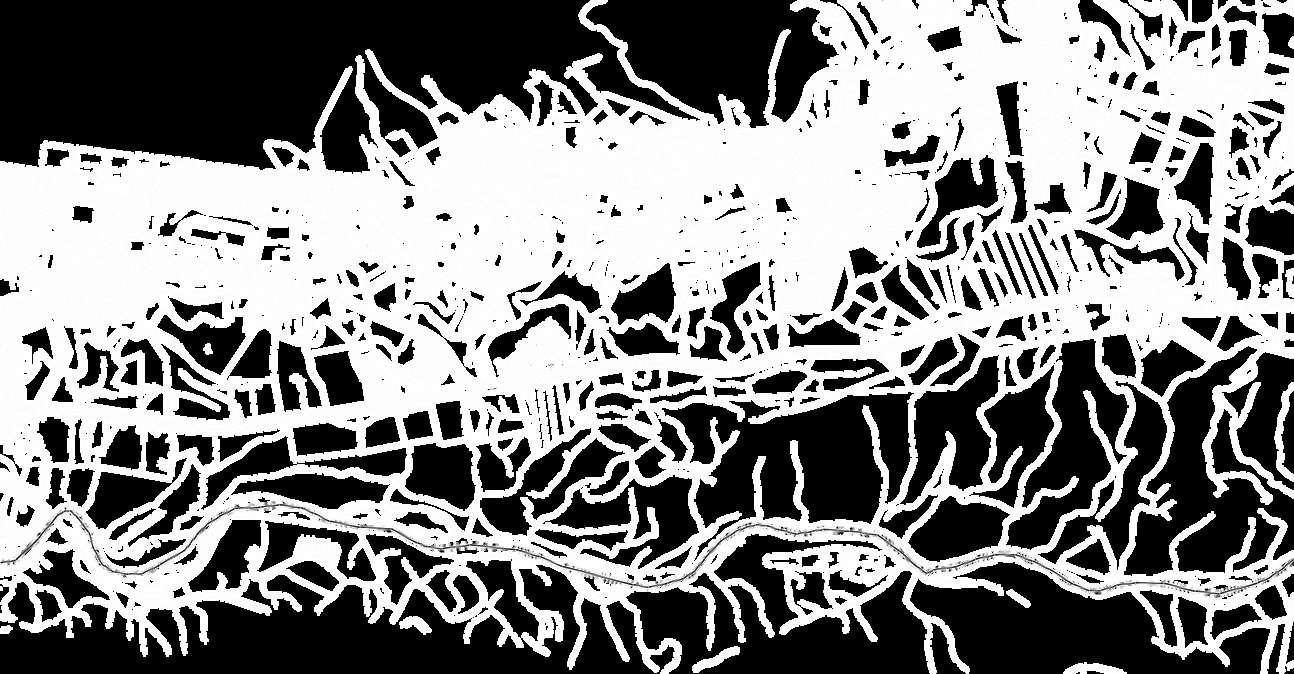

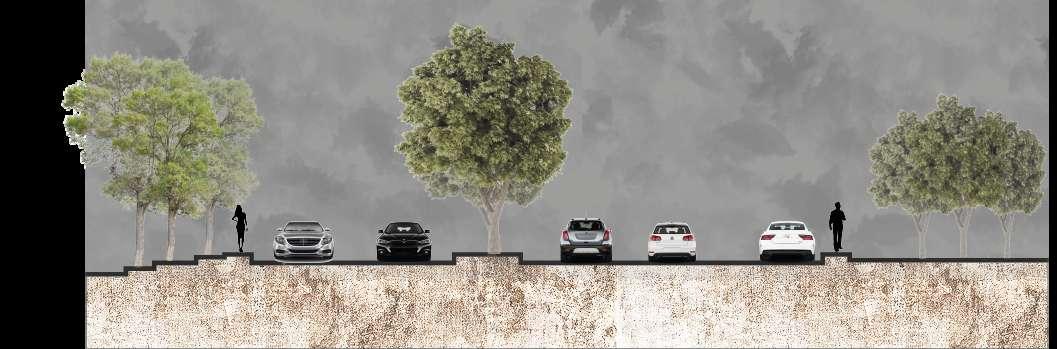

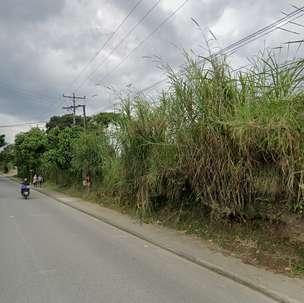

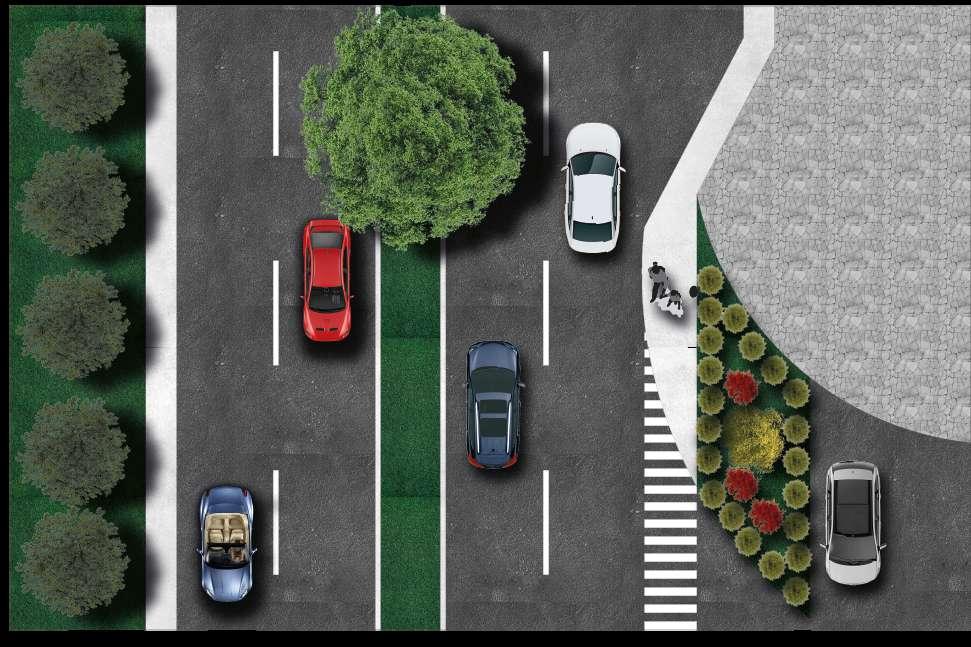

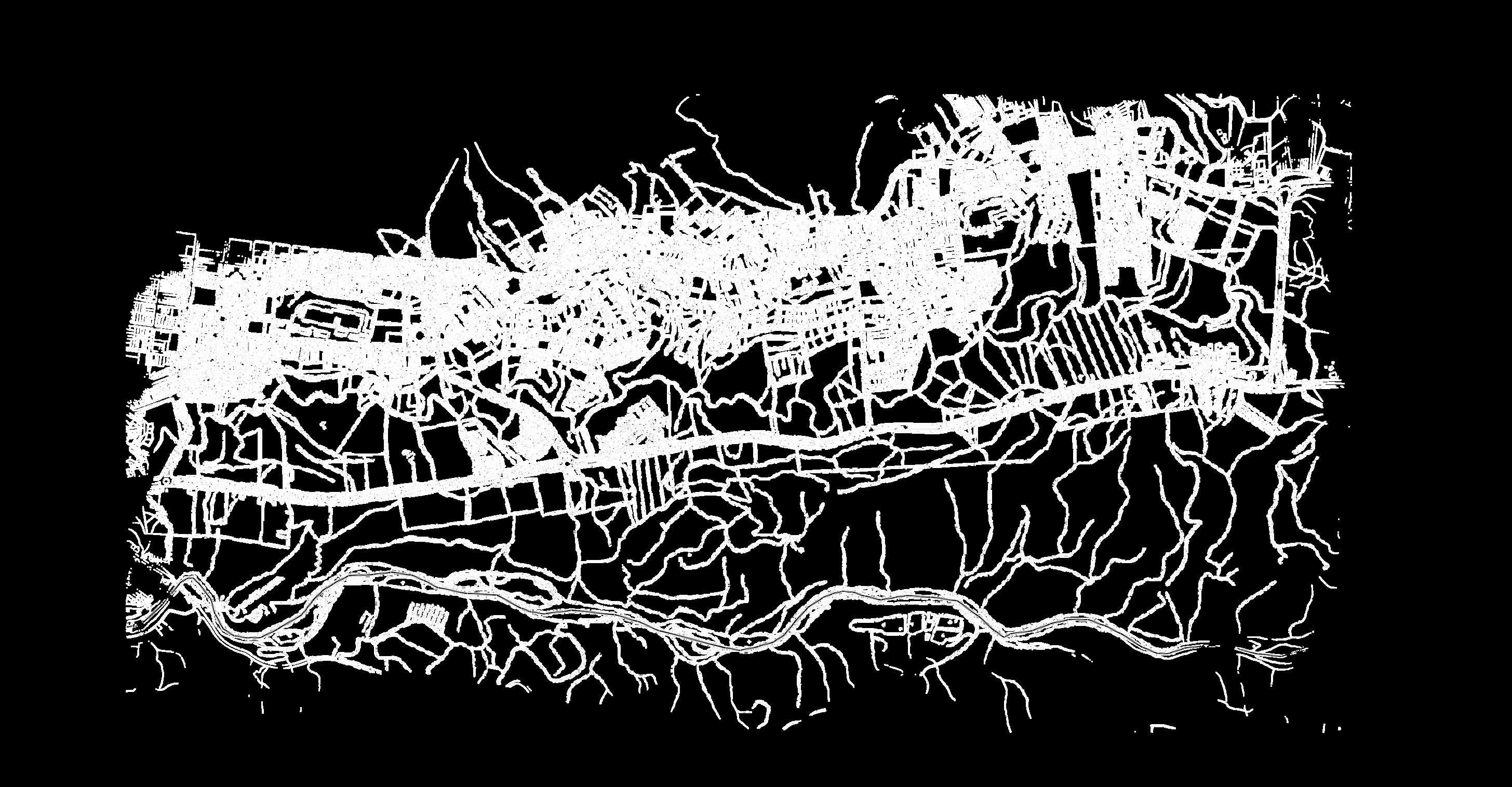

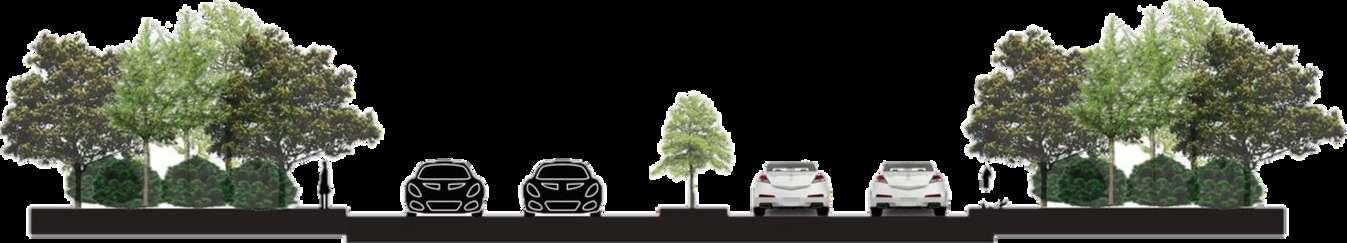

Vialidad

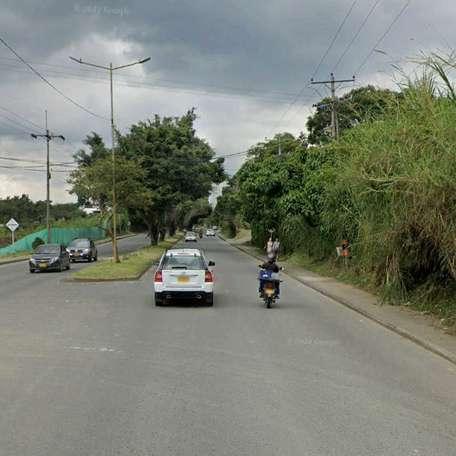

Principal recorrido vehicular

El lote se ubica en una zona residencial, comercial y con sitios cercanos de uso nocturno, con una alta accesibilidad por su cercania con una via principal de la ciudad.

Bajo recorrido peatonal

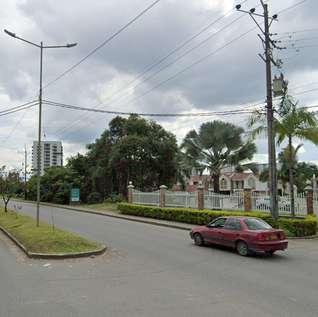

CONTEXTOURBANO CONTEXTOURBANO CONTEXTOURBANO

Área del predio: 10.297 m2

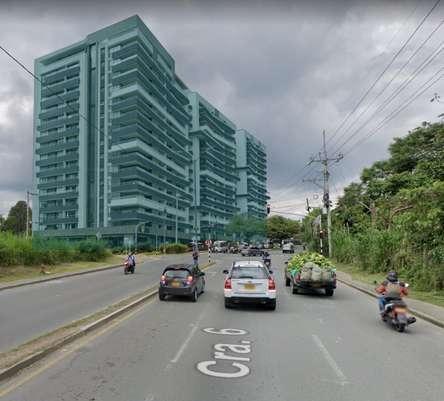

carrera 6

Containers City

Quintas de la castellana

E D É N 6

ANÁLISISDELAESTRUCT

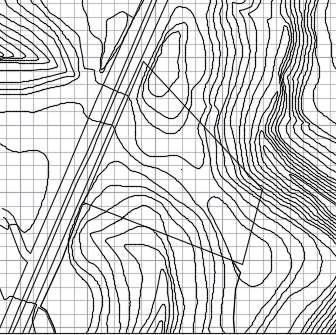

TOPOGRAFÍA 1548m

La topografía del lugar es un poco inclinada hacia el limite de protección.

Vía vehicular principal

Vía peatonal principal

Vía vehicular secundaria

1548m 1545m 1551m E D É N 7

CONTEXTOAMBIENTAL CONTEXTOAMBIENTAL CONTEXTOAMBIENTAL

TEMPERATURA PRECIPITACIÓN

La temperatura máxima es de 29°c mínima de 16°c y promedio de 22°c

Incidencia Solar

La precipitación más es de 2000 mm 250mm

HUMEDAD CLIMA

Humedad alta 75% y 80% Templado húmedo

Incidencia directa de radiación solar pues no cuenta con edificaciones que puedan interrumpir su llegada

Flujo de vientos

CONFORT AMBIENTAL

Confort acústico: contaminación auditiva producida por vehículos.

Calidad del aire: Buena calidad del aire gracias a su potencial paisajístico y zonas verdes.

Los vientos provienen en su mayoría de la coordillera central, el atractivo visual principal.

E D É N 8

VENTAJAS

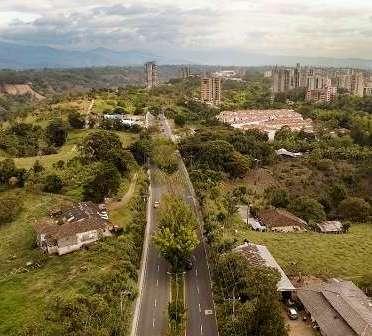

Avenida con buena proyección a futuro

Accesibilidad vehicular

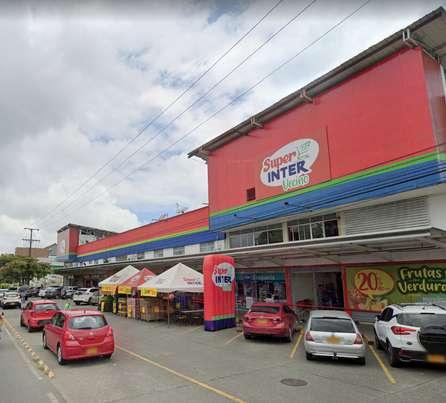

Visuales predominantes de la ciudad Comercio y usos nocturnos cercanos

E D É N 9

DESVENTAJAS DESVENTAJAS DESVENTAJAS

Poco flujo de peatones

Infraestructura no adecuada para peatones

Poca iluminación - inseguridad

E D É N 10

POTENCIALIDADES POTENCIALIDADES POTENCIALIDADES

El lote a intervenir se encuentra en un punto privilegiado de la ciudad, con visuales predominantes al paisaje cultural cafetero, en una zona con una alta proyección a futuro y sobre una via principal que es un punto clave para la conectividad de la ciudad.

PEOBLEMÁTICAS PEOBLEMÁTICAS PEOBLEMÁTICAS

Este sector de la ciudad evidencia un desinterés hacia el peatón, con una mala infraestructura peatonal, sin un desarrollo de espacio público, parques o espacios de permanencia que relacionen al peaton con la ciudad

E D É N 11

Síntesis Funcional

El análisis funcional nos da un acercamiento más directo al sector en el cual se encuentra:

Se encuentra demasiada contaminación auditiva y visual.

No se aprovechan al 100% las visuales paisajísticas.

El espacio público es inexistente.

Avenida principal Lugar de intervención.

La infraestructura vial se encuentra en muy malas condiciones para los peatones.

Poca iluminación lo que crea un ambiente de inseguridad que aumenta en las horas de la noche.

Zona con muchas residencias y diferencia de usos comerciales.

E D É N 12

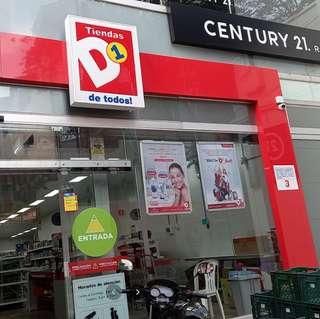

Al analizar los pocos espacios que existen cerca del lote, podemos destacar la existencia de:

Este sector tiene mucho potencial ya que la ciudad esta en crecimiento en esta zona, sin embargo no hay mucha actividad peatonal lo que causa una percepción de inseguridad.

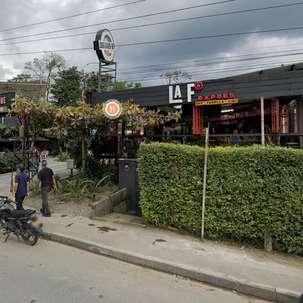

E D É N 13 Container city

SÍNTESISESPACIAL SÍNTESISESPACIAL SÍNTESISESPACIAL

visual

percepción de inseguridad

lote a intervenir

CONCEPTO CONCEPTO CONCEPTO

El yin y el yang son dos conceptos del taoísmo, que son usados para representar o referirse a las dos fuerzas fundamentales opuestas y complementarias, pero interconectadas, Tomamos este concepto arquitectónico, al referirnos a la noche y el día, a la naturaleza y las infraestructuras como dos elementos opuestos y complementarios, que están interconectados

E D É N 14

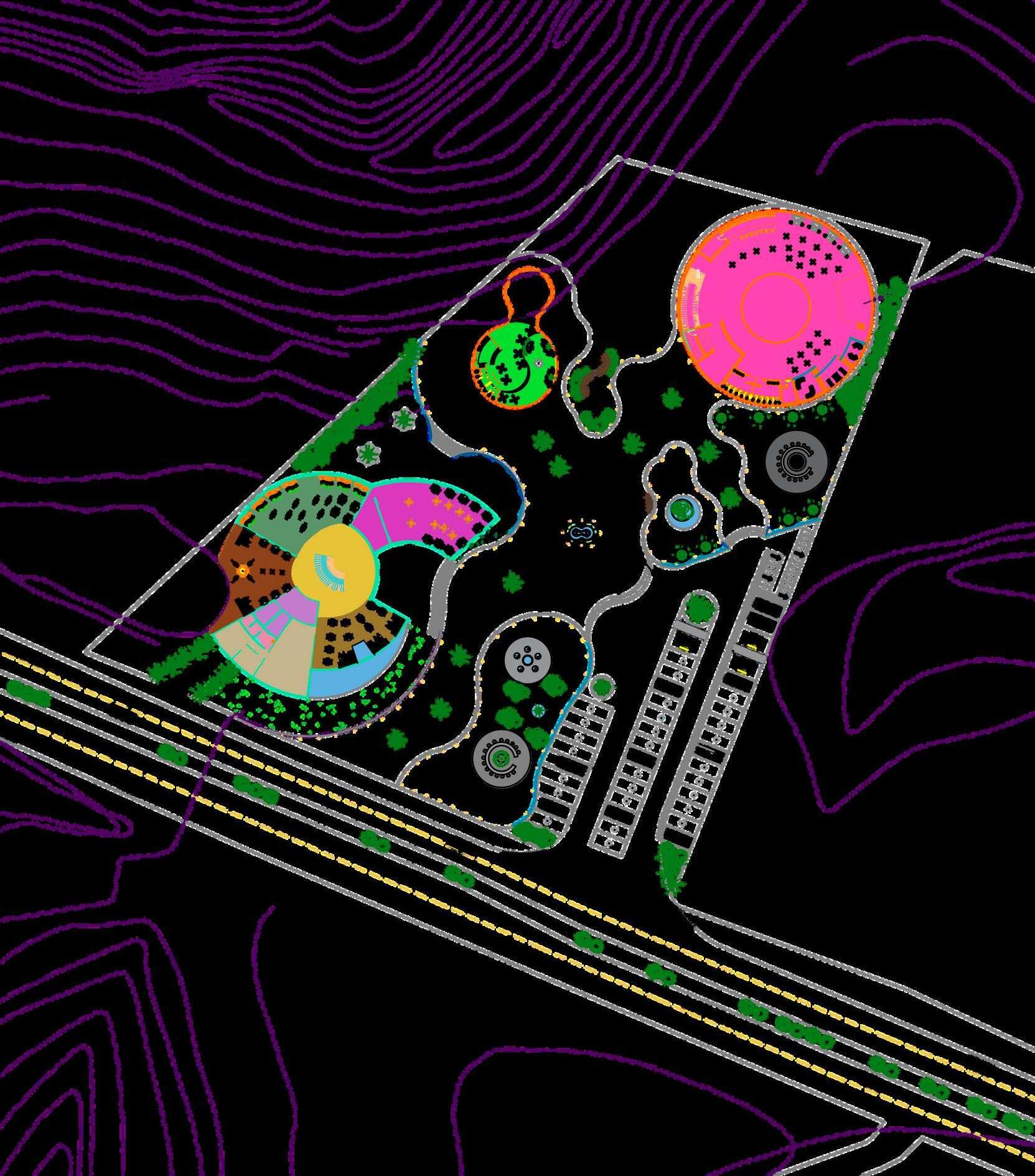

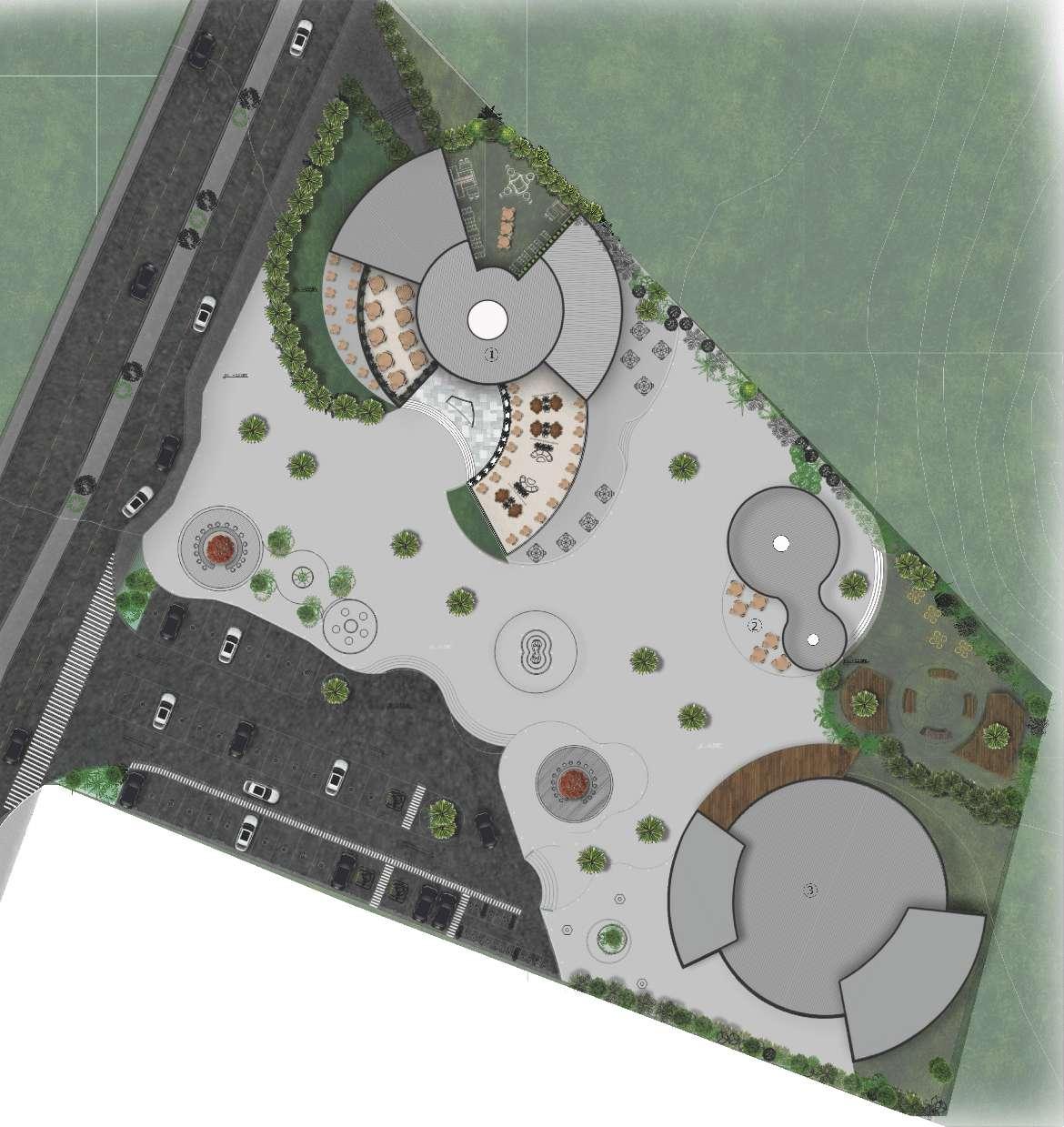

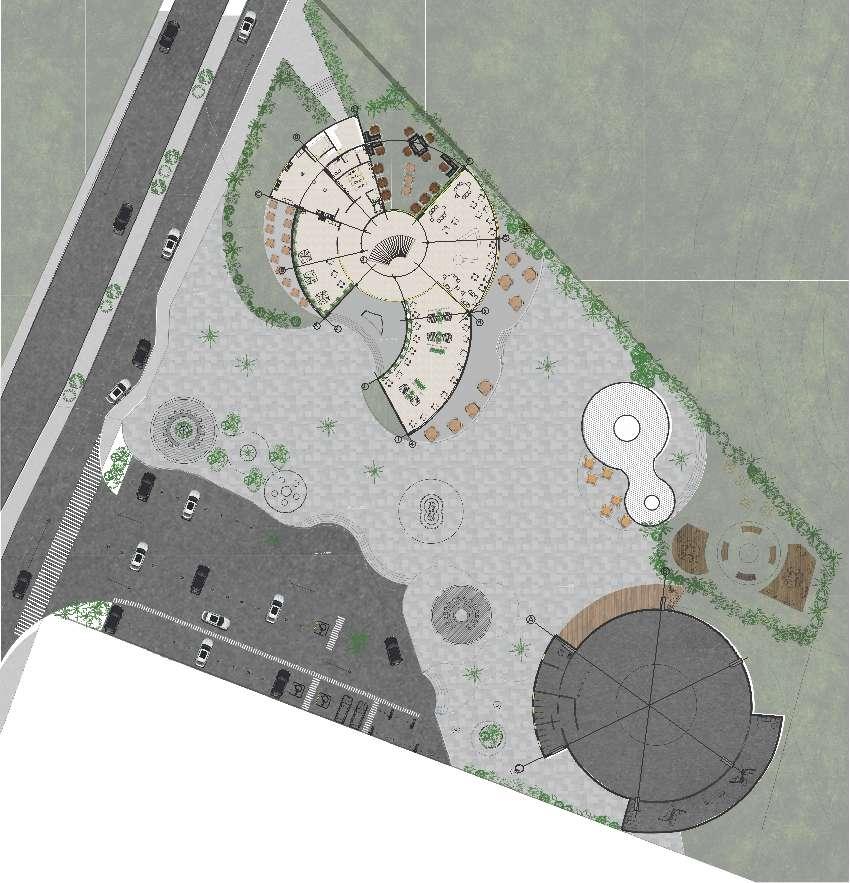

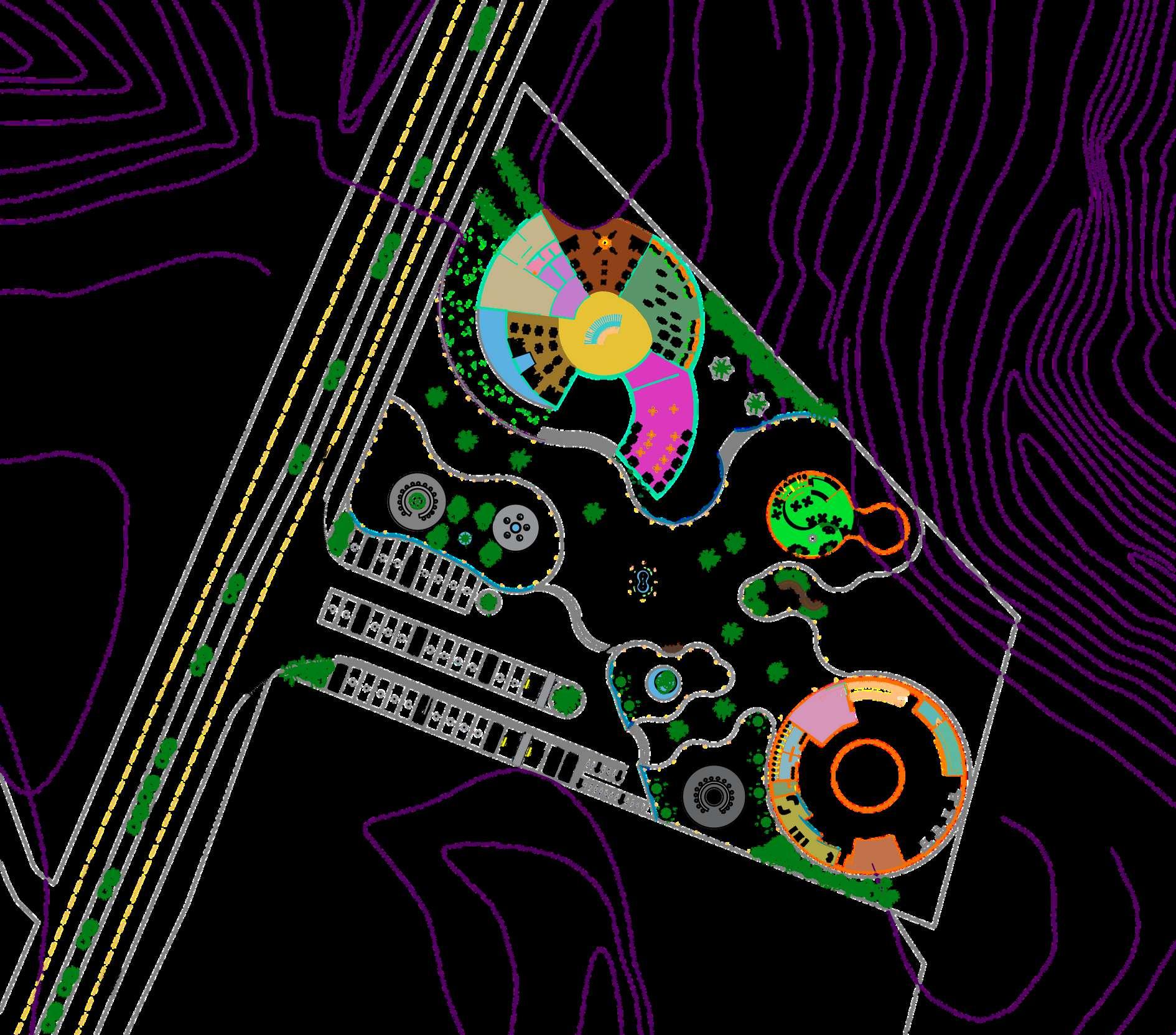

CRITERIOSDEIMPLANTACIÓN CRITERIOSDEIMPLANTACIÓN CRITERIOSDEIMPLANTACIÓN

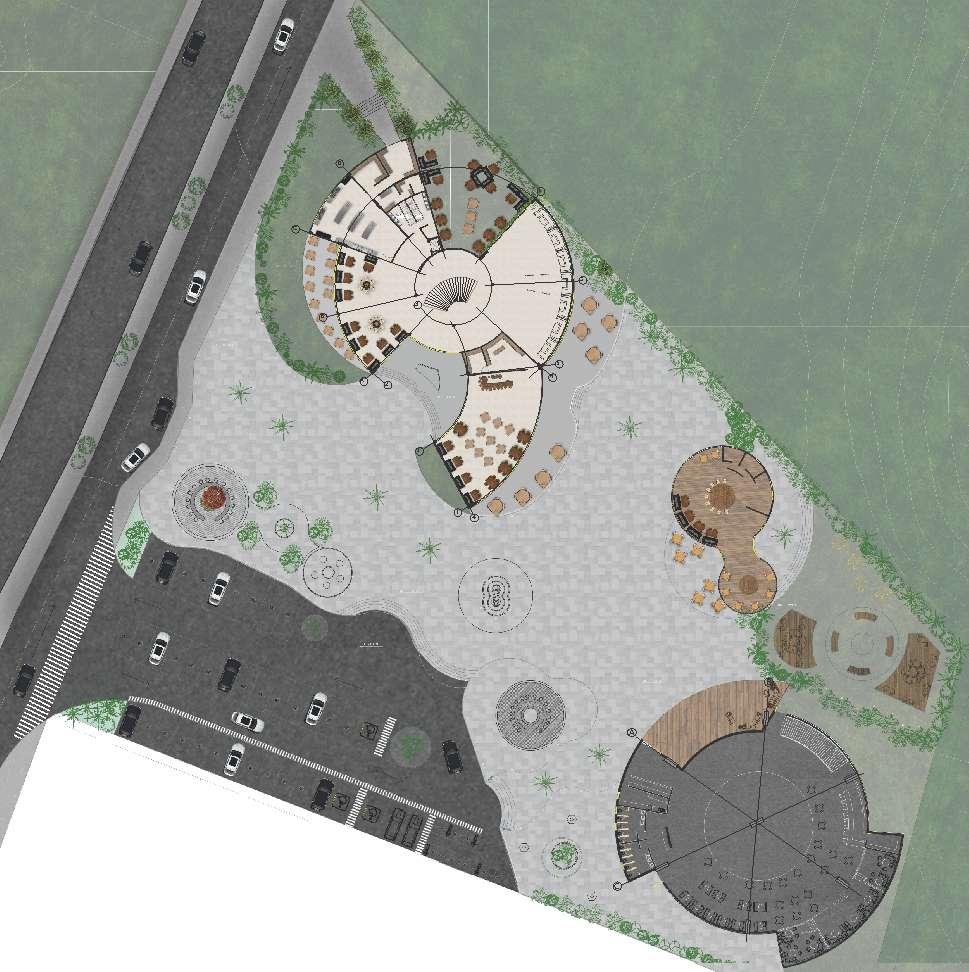

1- Identificamos la ocupación total del lote y hacemos un retroceso de 3 metros para generar una aproximación.

2-Luego se genera una franja central que demarca el espacio público y la visual.

3- A partir de la franja de la visual dividimos el lote en 4 donde se ubican los tres volúmenes principales.

4- Ubicamos la discoteca (3) alejada de el acceso para asegurarnos que el ruido no sea muy molesto, el café (2) al lado izquierdo del lote para asegurar una buena vista y por ultimo el restaurante (1)sobre el acceso principal para tener un mejor acceso.

E D É N 15

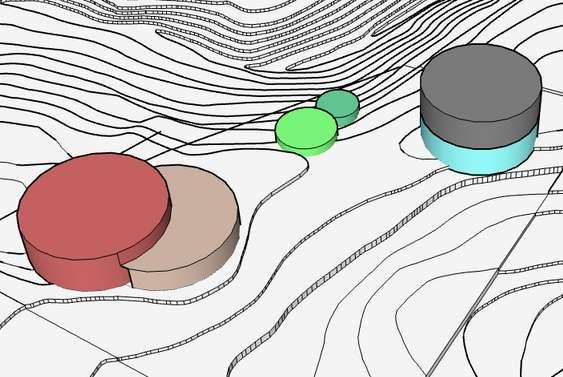

PARTIDEDISEÑO PARTIDEDISEÑO PARTIDEDISEÑO

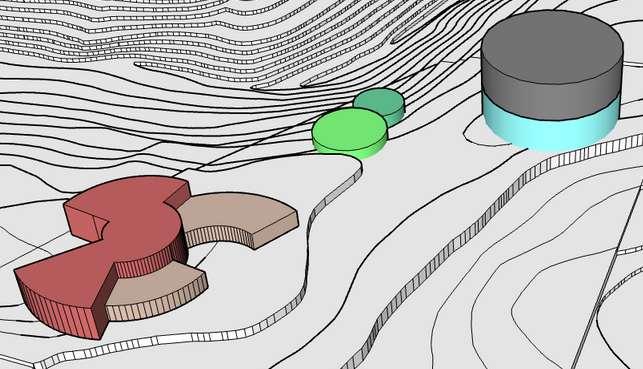

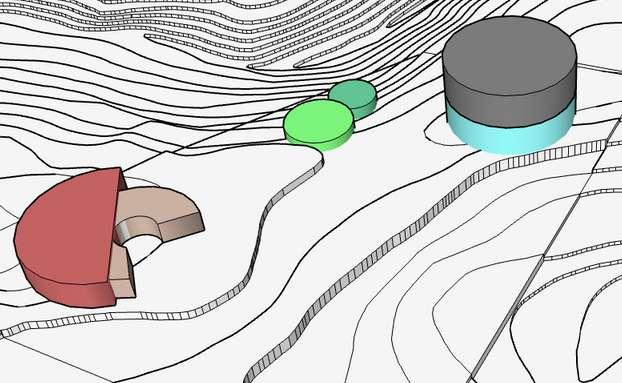

1- Partimos de círculos de diferentes tamaños ubicados estratégicamente según los usos y la topografía.

3- partimos los dos volumenes mas grandes para delimitar circulaciones y accesos.

2- definimos el centro de cada circulo para generar espacios internos ventilados.

E D É N 16

PROGRAMA ARQUITECTÓNICO

RESTAURANTE PARRILLA

cocina

zona de mesas

rececpción

barra buffet

parrilla

bodega

cuarto de servicio

baños

cerveceria

caja

RESTAURANTE ORIENTAL

cocina

zona de mesas

rececpción

barra libre

cocina auxiliar

Bodega

cuarto de servicio

ZONA ADMINITRATIVA

Contabilidad

Secretaria

administración

archivo

BAR

barra de atención

cocineta

área de mesas

zona dj

DISCOTECA ( crossover y techno)

zona vip

recepción

zona de mesas

barra de atención

pista de baile

mesa dj

baños

cuarto de empleados

bodega

CAFÉ

cocineta

zona de mesas

zona dj

barra de atención

E D

É N 17

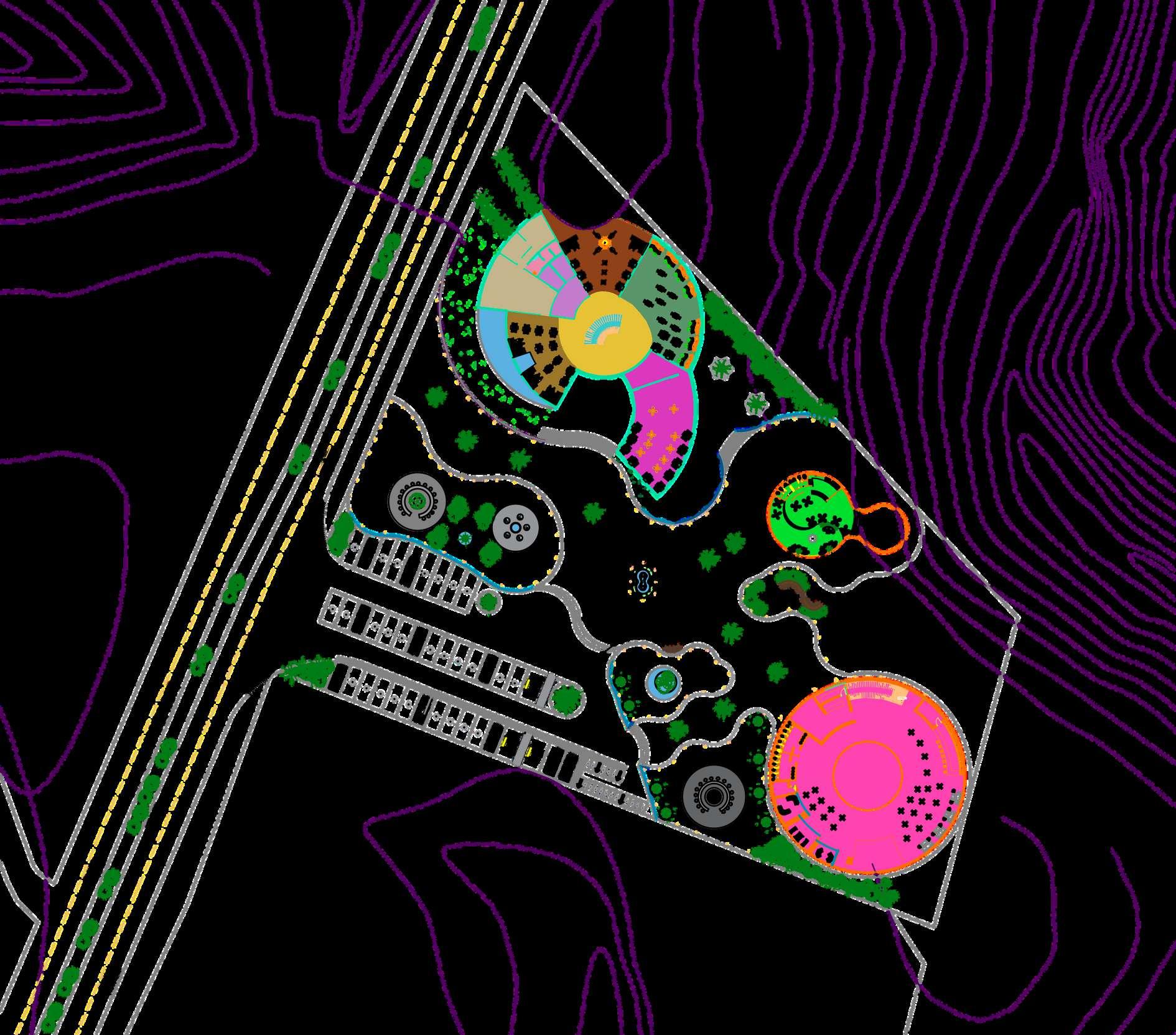

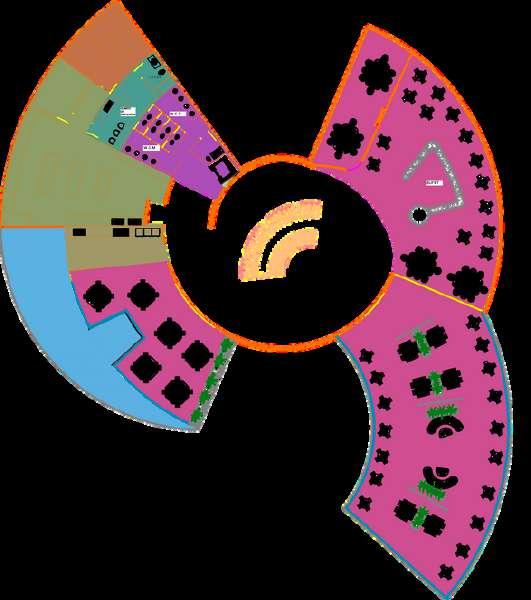

ZONIFICACIÓN ZONIFICACIÓN ZONIFICACIÓN

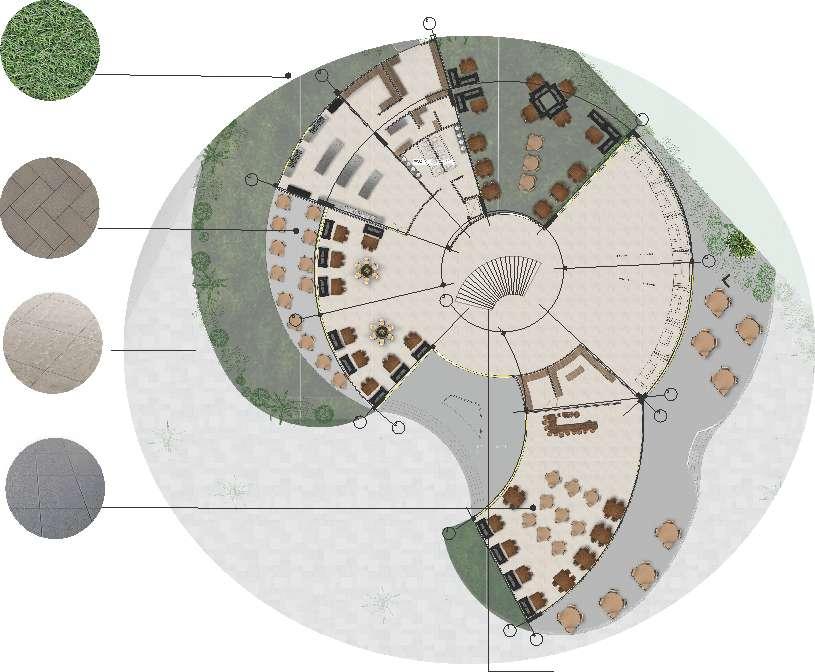

PRIMERA PLANTA RESTAURANTE

SEGUNDA PLANTA RESTAURANTE

servicios( baños, p f) cocina

habitación de servicios bodega

Recepción y circulación

zona de mesas bar

zona de mesas parrilla

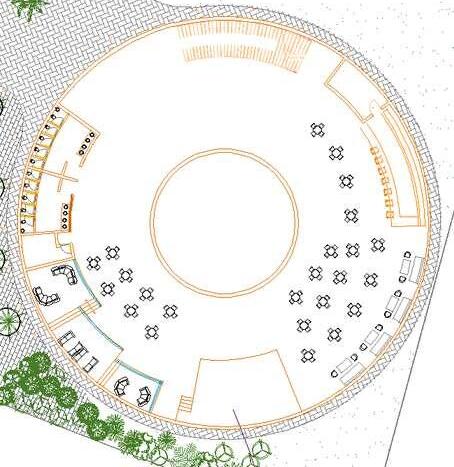

PRIMERA PLANTA DISCOTECA Y CAFE

Café zona dj

zona de mesas

recepción

baños

zona dj

zona VIP sonido barra bodega

Pista de baile

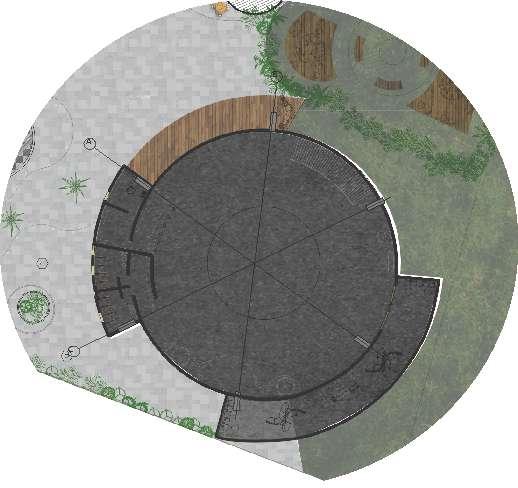

SEGUNDA PLANTA DISCOTECA

Cocina

Cocina externa bodega

habitación de servicios servicios ( baños, p f) zona de mesas discoteca techno

E D É N 18

ANÁLISISDEREFERENTES ANÁLISISDEREFERENTES ANÁLISISDEREFERENTES

E D É N 19

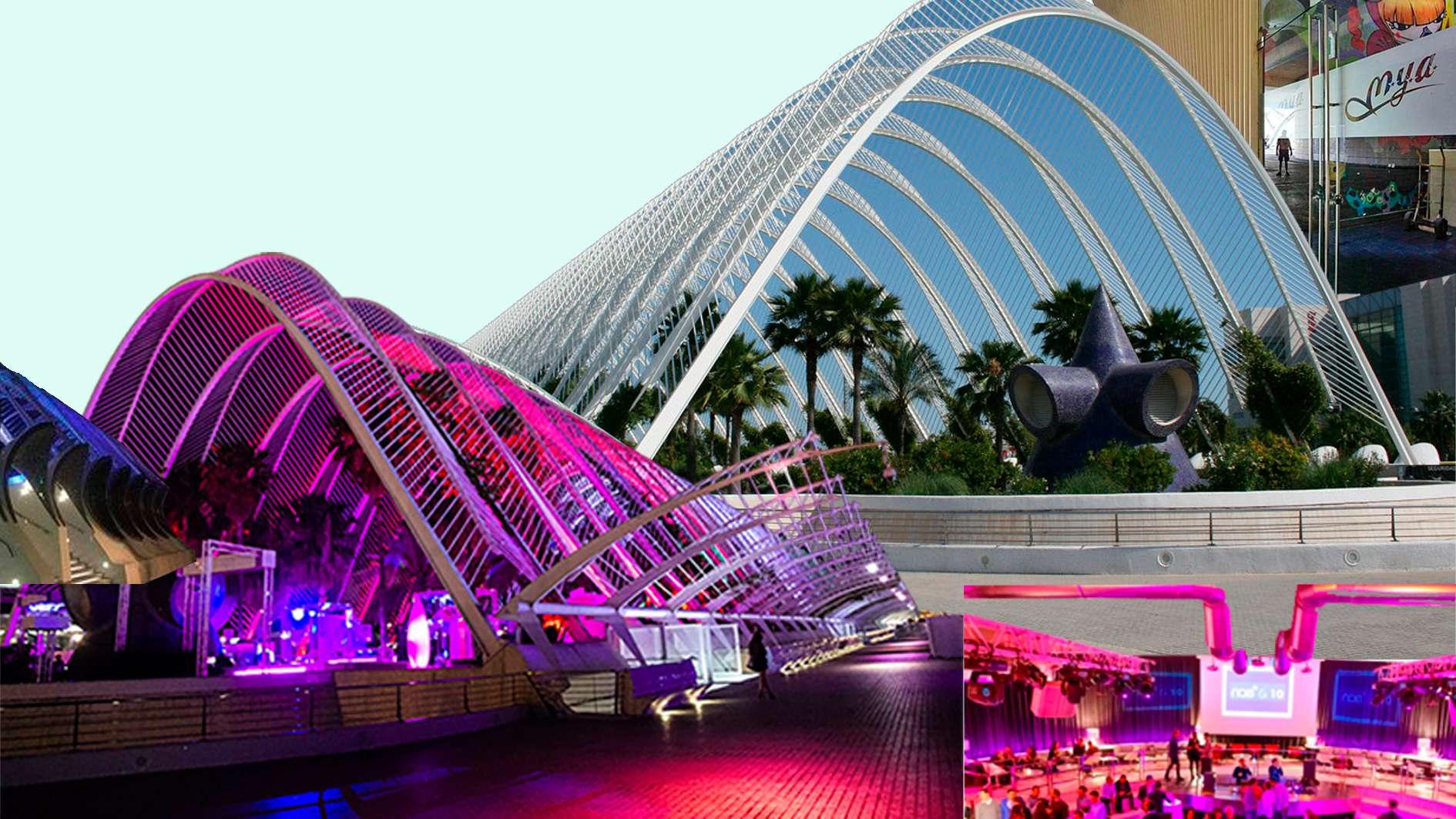

Mya-valencia

Arquitecto: Santiago Calatrava

Ubicación: Valencia España

Espacialidades exteriores

Fachada

cubierta en serie con forma de arcadas paralelas en forma de umbráculo, a estructura está hecha con trencadís blanco.

Espacialidades interiores

L ' U M B R A C L E

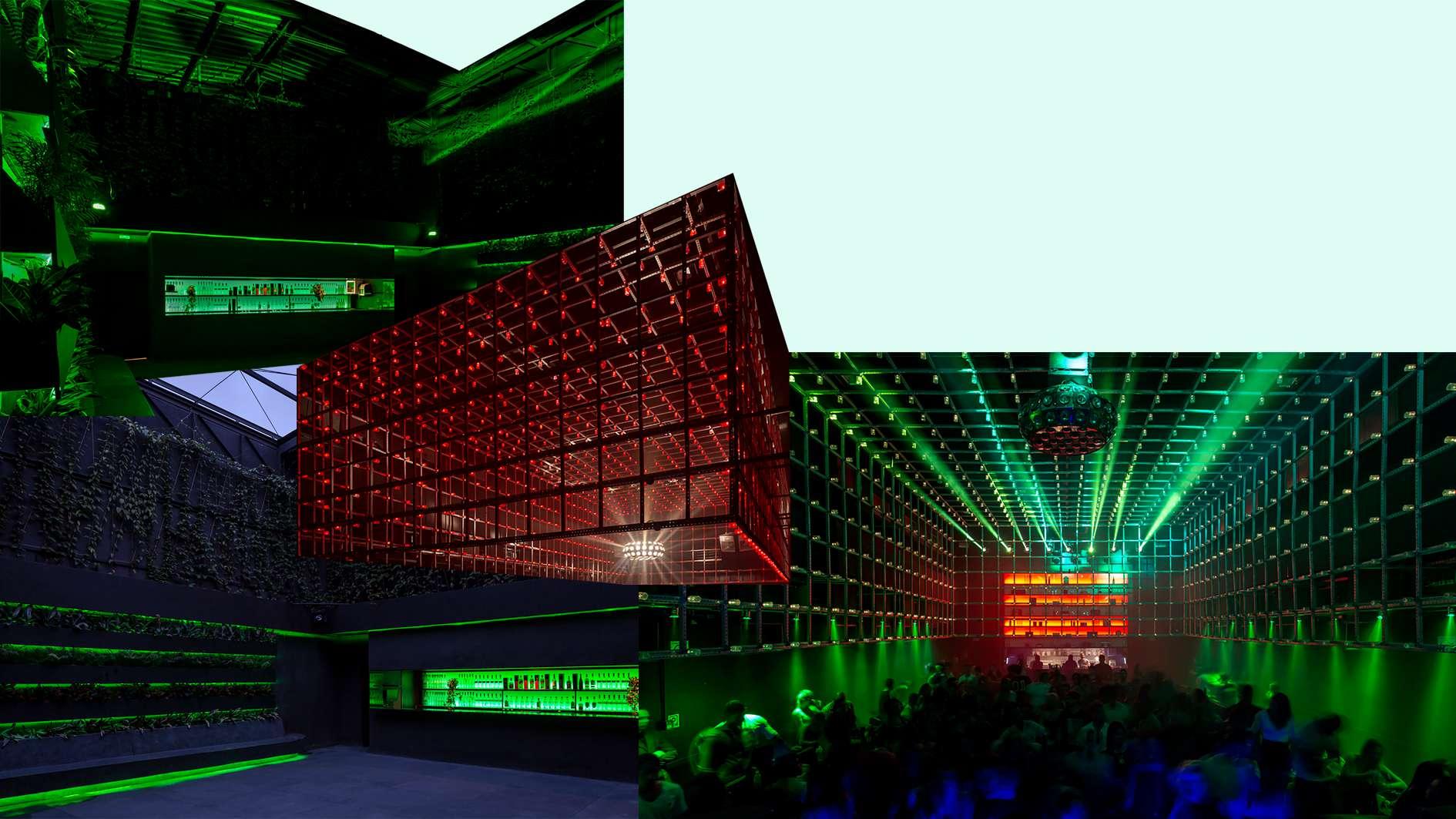

Elaño-saopaulo

Arquitecto: Estudio Guto Requena

Ubicación: Sao paulo, Brasil

Se destaca por sus interiores luminosos que asemejan un hangar con luces interactivas con un ambiente futurista y acogedor.

La pista de baile cuenta con un techo retráctil, cuenta con zonas verdes y jardines internos. Destaca su estructura en acero y sus cerchas para impedir el uso de columnas que intervengan en el interior de la pista de baile

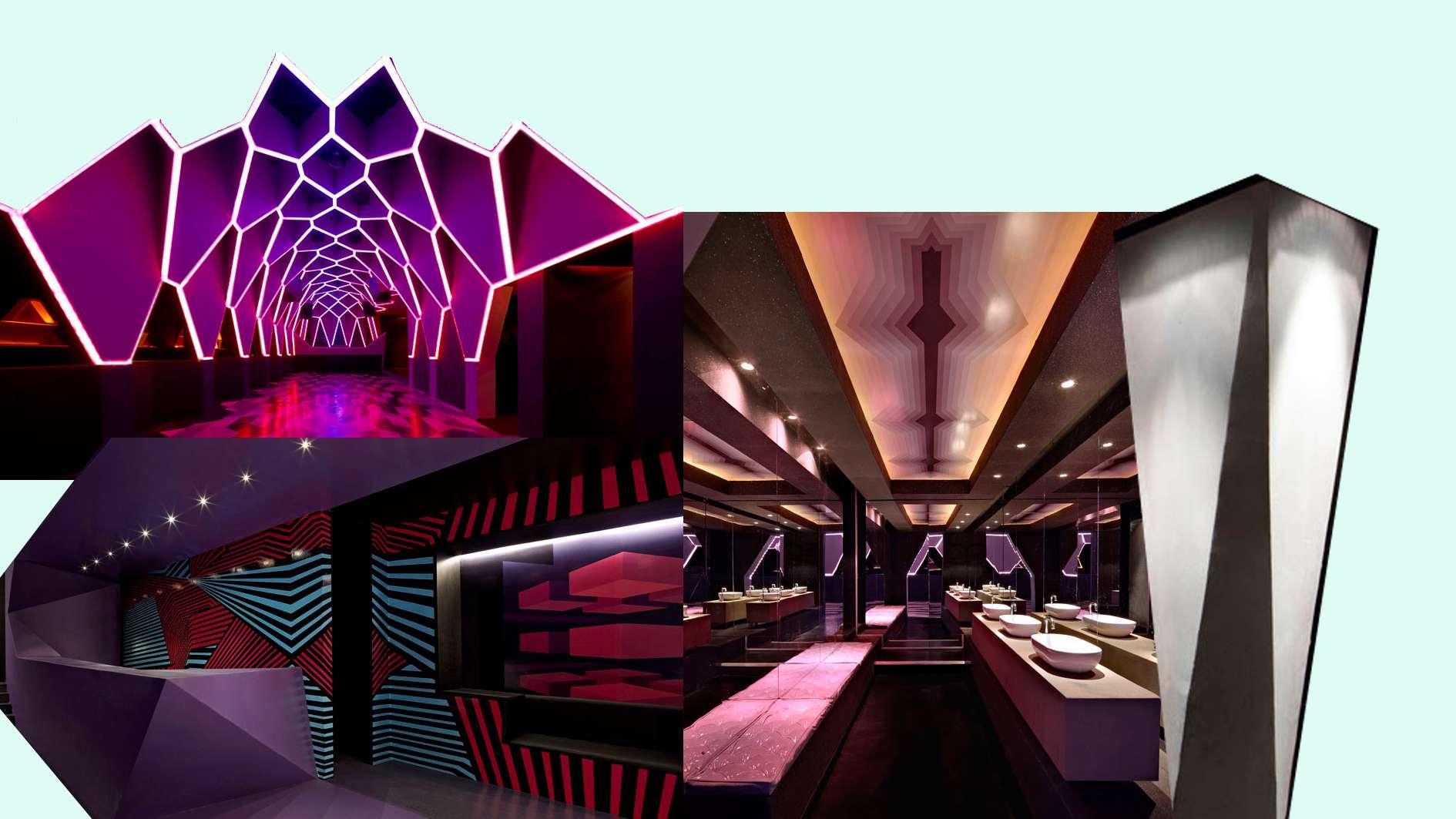

Interiores llamativos con tematicas de luces y formas geométricas

ClubJOSEFINE

Arquitecto: Fred Mafra

Ubicación: Belo Horizonte, Brasil

Espacialidades interiores futuristas y temáticas

Cielo raso temático y con luminarias

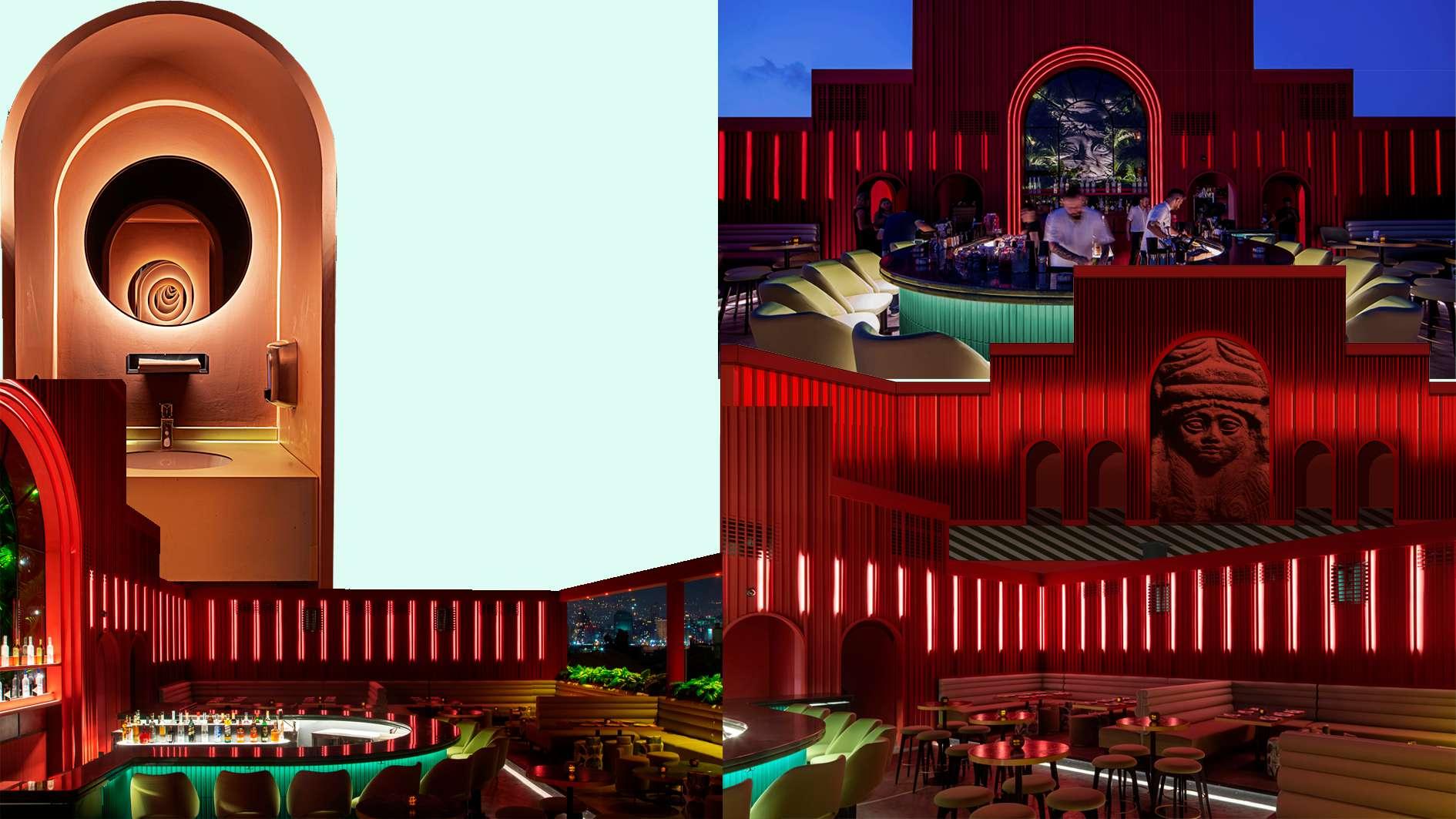

Arquitectos: Rabih Geha Architects

Ubicación: Beirut, Líbano

Área : 313 m²

Año : 2019

Se caracteriza por paredes altas, repetición, simetría y ritmo, la arquitectura utiliza muchas texturas diferentes, colores vivos y una continuidad entre los espacios interiores y exteriores,

Espacialidades exteriores

Espacialidades

interiores

B A U R o o f t o p L o u n g e B a r

Arquitecto: YOD Group

Ubicación: Sumy, Ucrania

Este restaurante es un ejemplo de constructivismo soviético, con un interior moderno, en el que resalta el juego de luces y sombras, utilizando materiales como el granito y la madera de roble seco

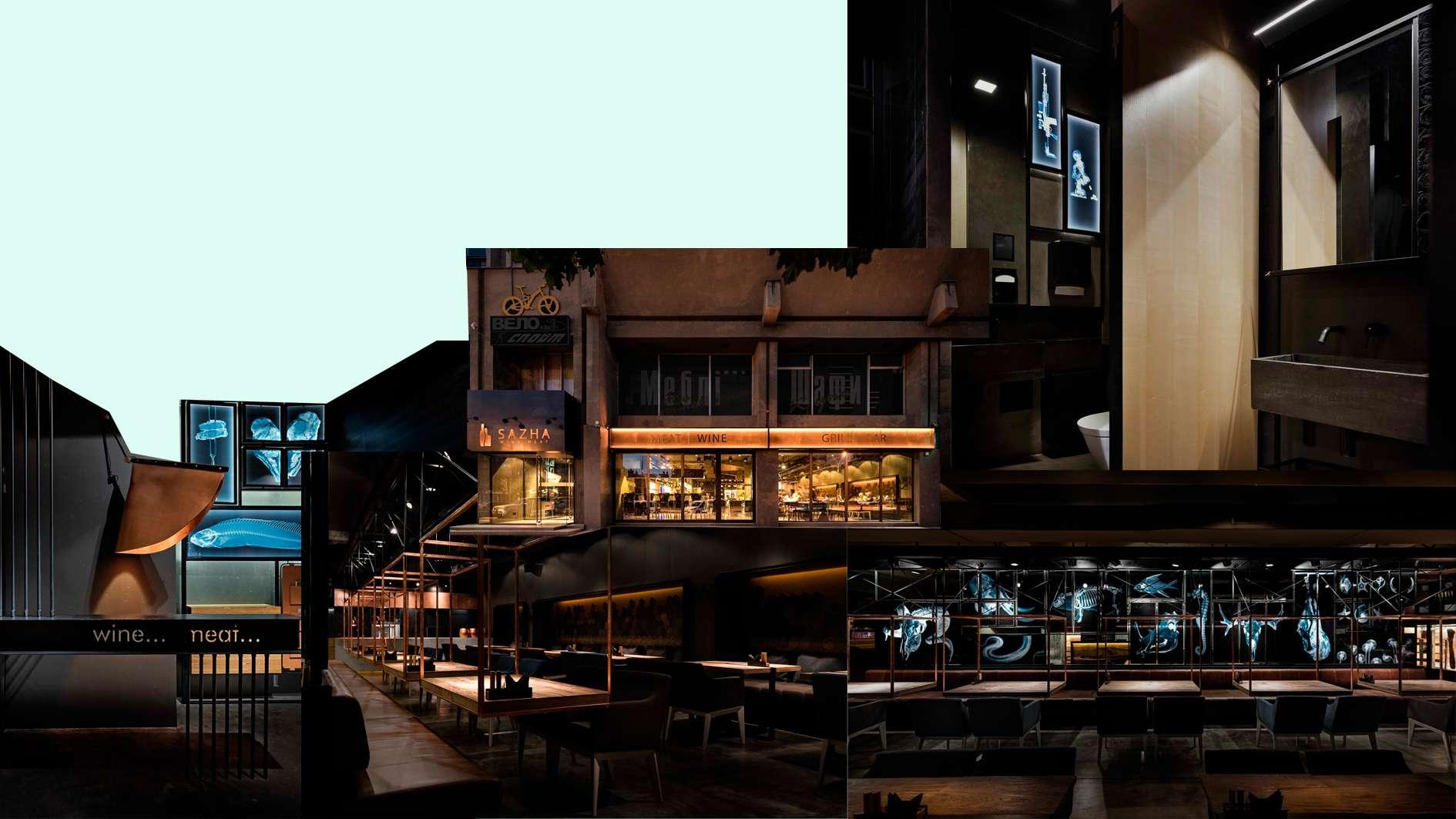

R e s t a u r a n t e s a z h a

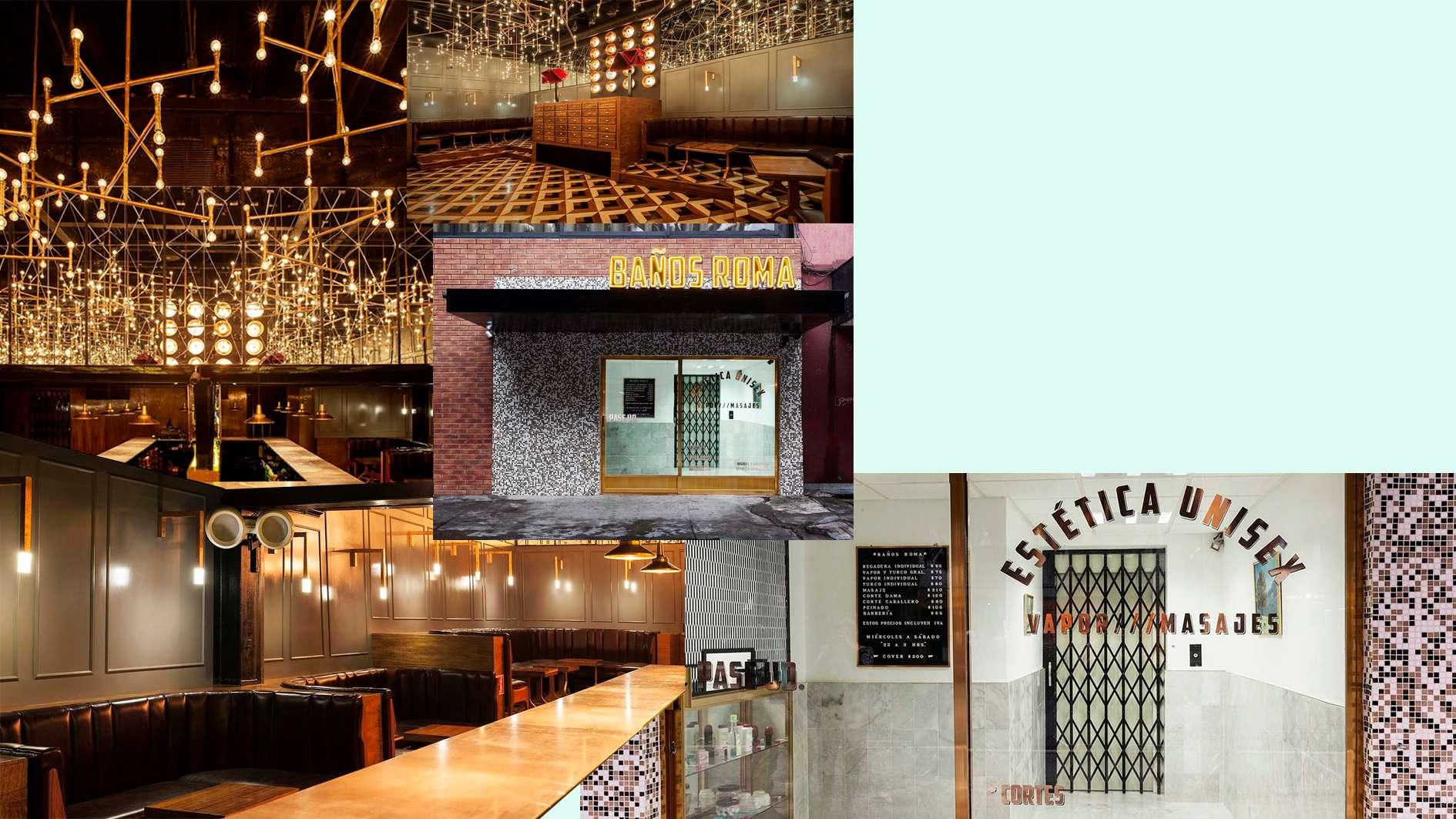

Mainroom

Arquitecto: Em-estudio

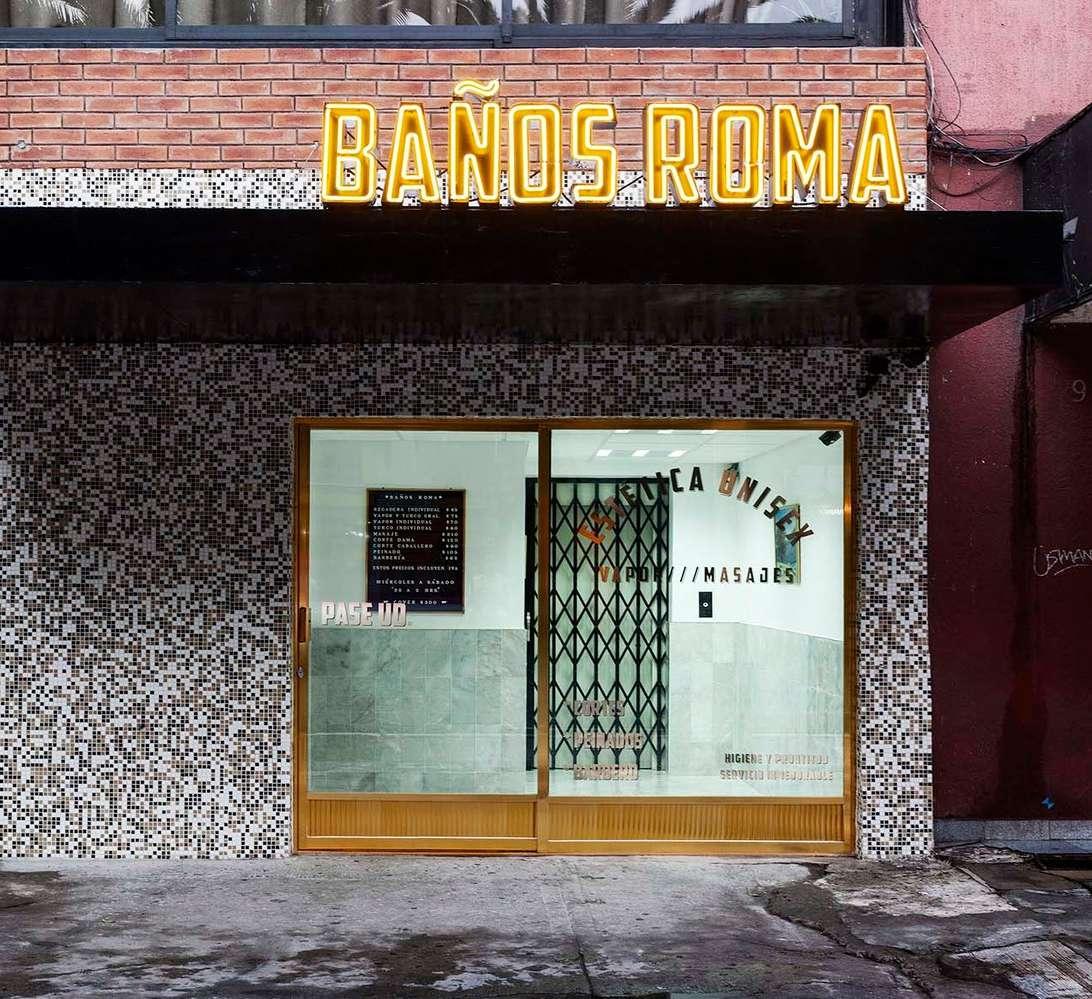

Ubicación: Ciudad de México, México La propuesta nace a partir de la creación de un bar exclusivo, su diseño de fachada hacen referencia a la estética de los baños públicos del distrito federal de mediados del siglo XX,. Con muros recubiertos de madera laqueada, pisos de parquet, lamparas colgantes y arbotantes de cobre con luz tenue.

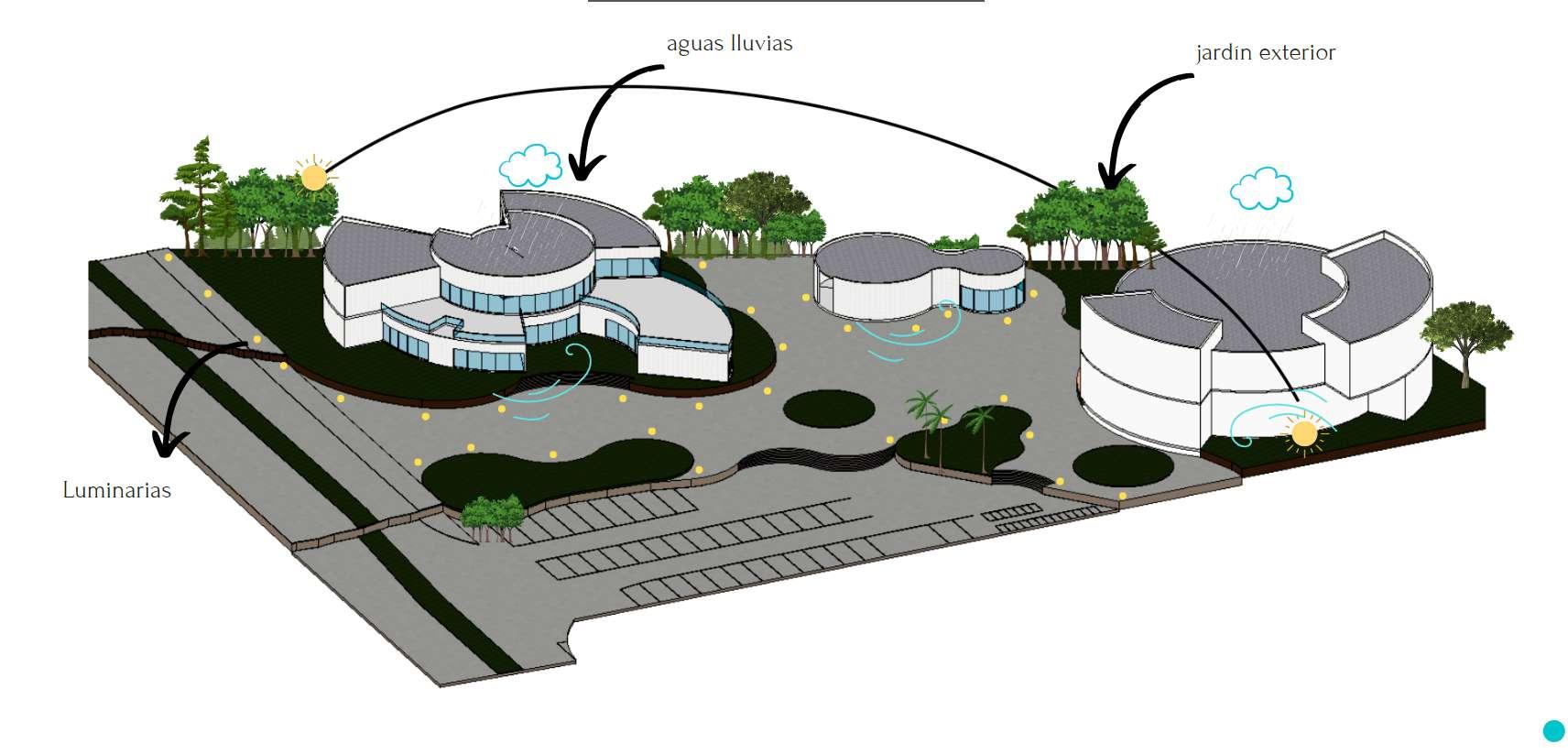

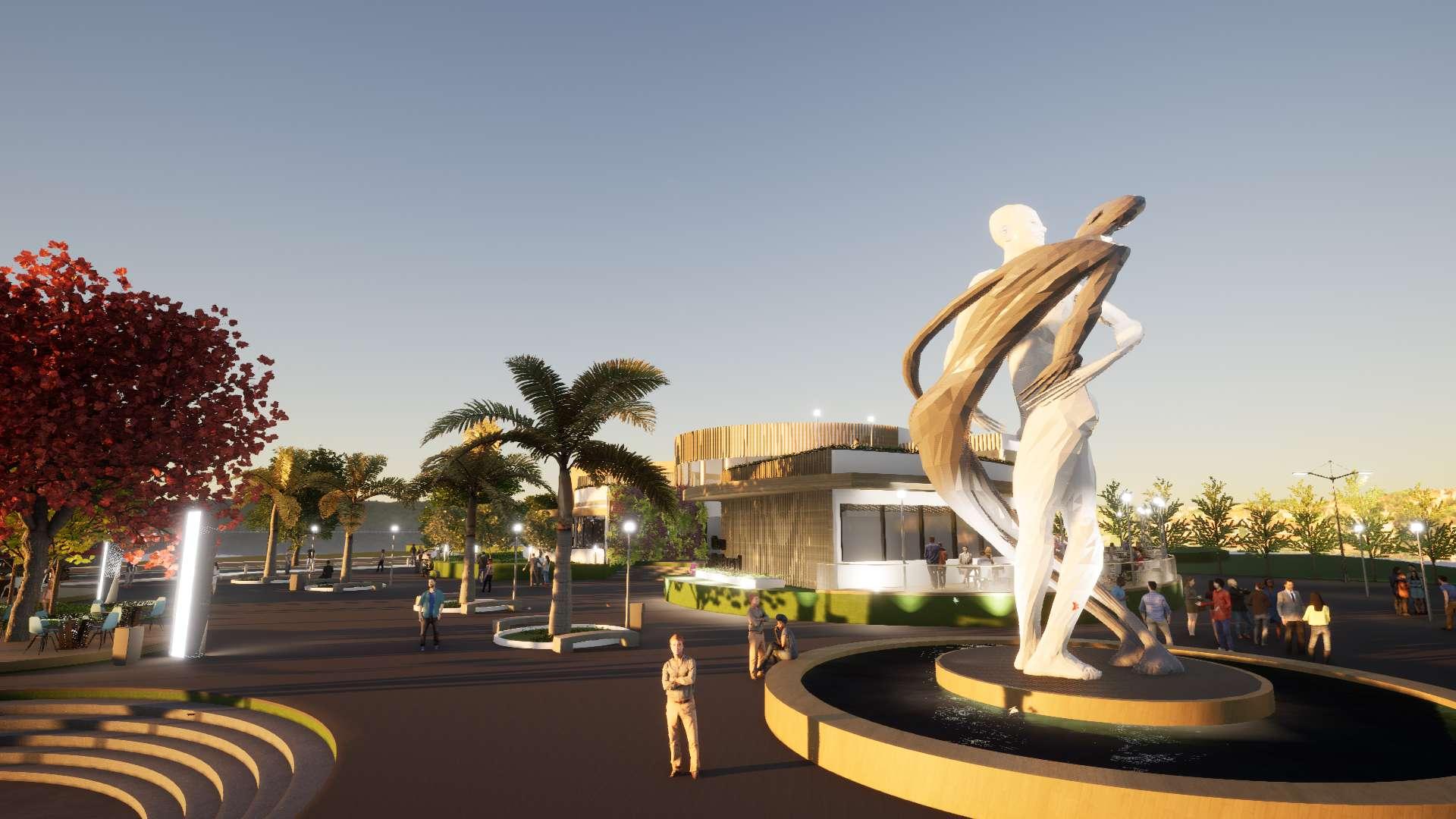

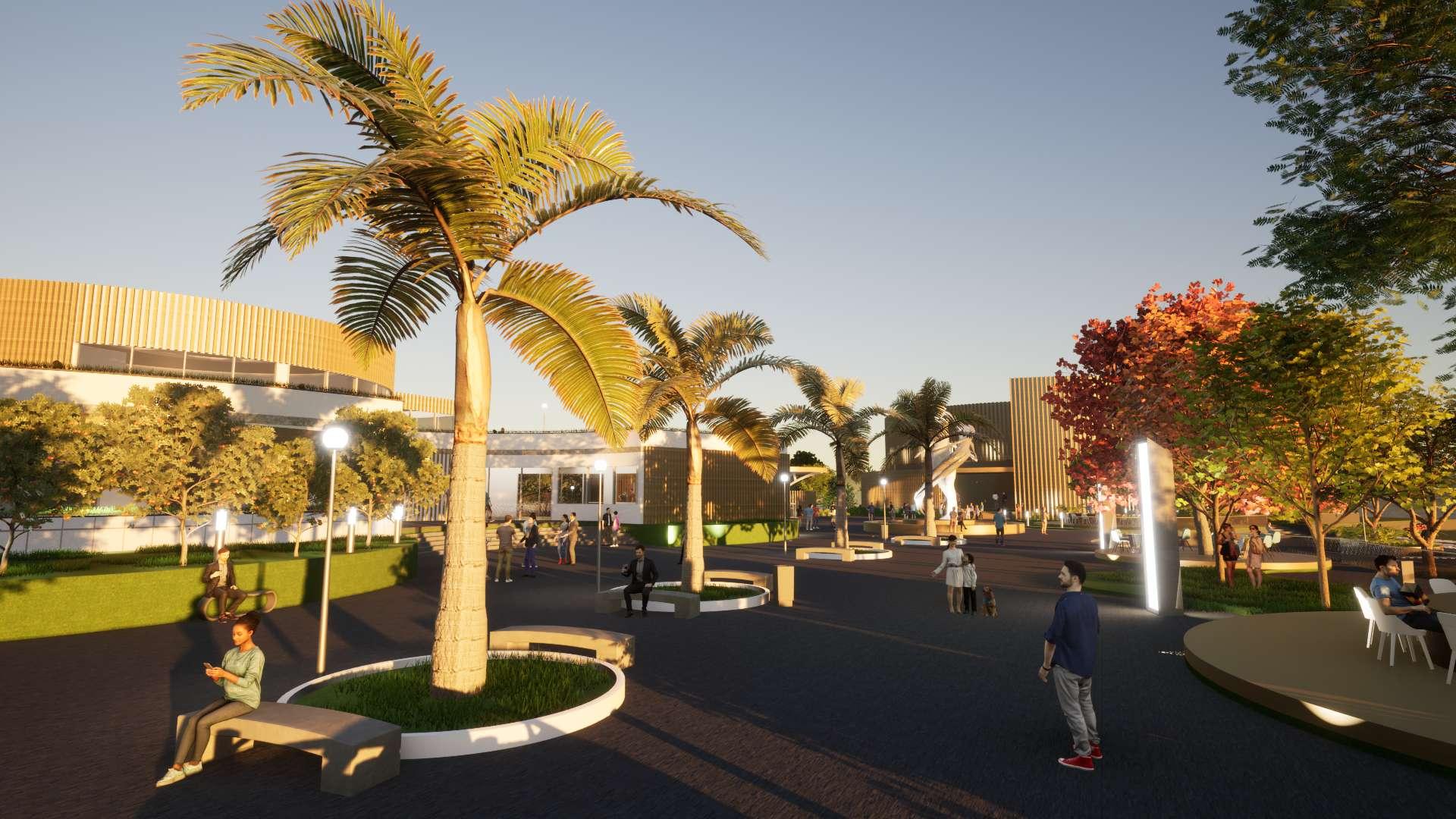

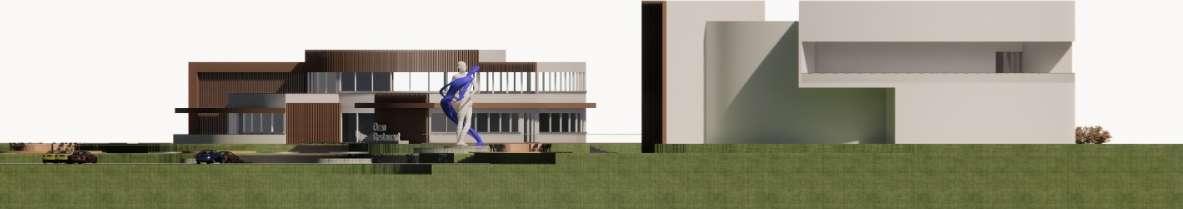

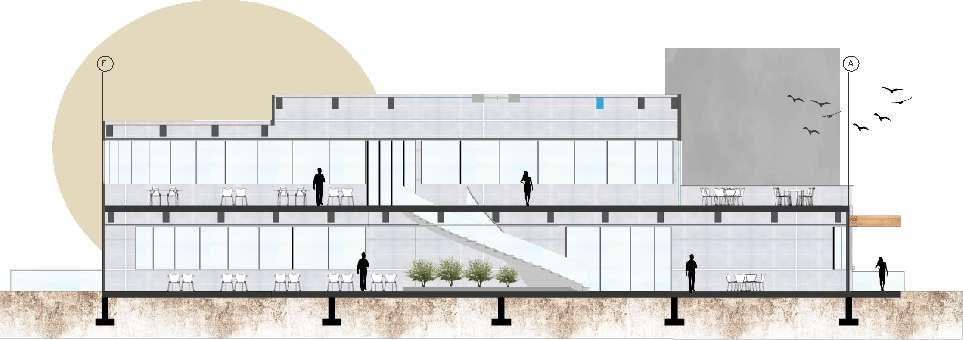

ESTRATEGIASBIOCLIMÁTICAS ESTRATEGIASBIOCLIMÁTICAS ESTRATEGIASBIOCLIMÁTICAS

Sustentabilidaddelproyecto

Aspectoeconómico:

El proyecto cuenta con tres volúmenes principales en los cuales en todos se genera empleo y venta de alimentos y bebidas. Lo que genera una entrada de dinero que genera que el proyecto sea sustentable económicamente pues cuenta con dos restaurantes, un café-bar y una discoteca con 2 pisos.

Aspectoambiental:

En todo el proyecto se hace uso de vegetación para delimitar espacios, para generar jardines y para relacionar los espacios de permanencia del espacio público con la naturaleza se usa para relacionar el proyecto en general con la naturaleza

Aspectosocial:

El proyecto tiene muchos usos nocturnos, con la intencion de despertar un poco la ciudad, ofrecer entretenimiento, diversión, un ambiente social un lugar mas seguro con una experiencia unica.

E D É N 26
