Malheureusement, en raison de mon départ soudain de mon pays d’origine à cause de la guerre, je n’ai pas pu documenter les projets que j’ai réalisés, notamment ceux liés au logement — ce qui représente une grande perte pour moi. Cependant, je vous présente ici quelques projets (d’études et réalisés), ainsi que des dessins à main levée et des peintures artistiques, qui offrent un aperçu succinct de ma pratique et de ma sensibilité architecturale.
Façade

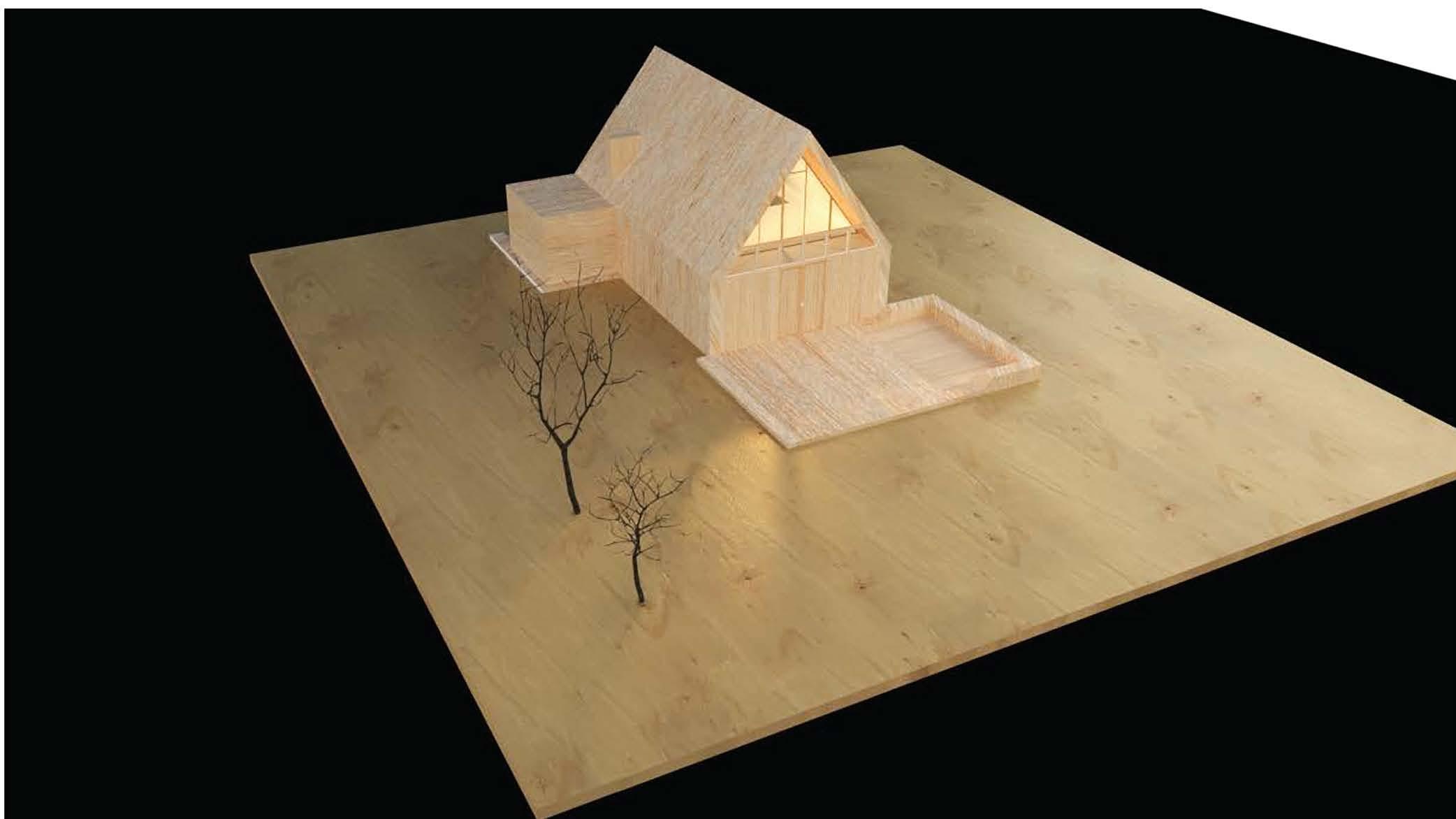

Logement individuel
Projet d’études 2023
Logiciels: Archicad, Sketchup, V-ray
– Jwan SULIMAN- Architecte diplômé
Linteau
Appui
Appui
Isolation EPS Etanchéité à l'air Gille anti-insectes
TN TA
Remblai drainant natte drainante Delta MS
étanchéité bitumineuse Barrapren Feutre geotextile drainant Remblai drainant Béton maigre
Tuyau drain perforé pvc Φ12 5cm
Dalle radier en béton armé 25cm Béton maigre 8cm Faîtière
Composition toiture - Couverture fibro ciment40x40 - Lattage 2 7x4 cm
- Contre lattage lame d air 5cm - Lé de sous-toiture joints recouverts - Isolation fibre bois 6cm - Structure porteuse en ossature bois avec isol (Chevron 20x8) avec Isolation laine de roch 20cm - Film pare-vapeur étanche à air
Composition mur
Vide technique 4 cm Placque de plâtre cartonné 2X1 25 2 5cm Peinture acrylique balnche panneau OSB 2cm Structure bois- isolation thérmique laine de roche 20cm solation thérmique fibre de bois 14cm
Par-pluie
Ventilation- lattage 5x5 cm 5cm
Bardage en bois de mélèze horizontal non-ajouré 25cm
Composition sol
Revetement de sol parquet contrecollé avec colle 1cm
Chape flottante ciment chauffage au sol 8cm
Isolation phonique
Composition mur
Béton armé apparant 20 cm solation thérmique eps 20
Par-pluie
Ventilation- lattage 5x5 cm 5cm
Bardage en bois de mélèze horizontal non-ajouré 25cm
Composition sol
Revetement de sol synthétique pvc avec colle 1cm
Chape flottante ciment / chauffage au sol 8cm
Feuille de séparation PE Isolation eps 14cm
Étanchéité
Linteau-élément de soubassement Isolation de soubassement XPS FOND
Procédure de qualification 2023
Dessinateur-trice CFC orientation architecture P1 - ETUDE DE DETAIL /COUPE :
Aspects réglémentaires:
IBUS= 1.07
STd = 2262
SP = 2420.34 m²
5 étages + sous-sol + attique
Distance aux limites latérale h/3=19/3 = 6,33m
Distance aux limites principale = 10m
Hauteur à la corniche ou hauteur max faîte = 19m
SPnouveau bât: 6 étages X138.73m2 +attique 109.4m²
SP nouveau bât = 941,78 m²
SP bât exist = 1'330
SP bât exist + 149m2= 1'479m2
SURFACE DE PLANCHER TOTALE = 2420.34 m²
Coefficient d’espace libre 1/3
EL% = 0,356
Espace vert d'agrément : 0.356 X 2262 = 805,272 m²
En cas de commerce et touristique: 0% - 20% 20% X SP = 484,06 m²
Monthey "Les Semilles"
Etude Faisabilité
Transformation des combles du bâtiment existant
Ajouter env 149m2
Construction d'un nouveau bâtiment
Echelle 1/500e
Aspects réglémentaires:
IBUS= 1.07
STd = 2262
SP = 2420.34 m²
5 étages + sous-sol + attique
Distance aux limites latérale h/3=19/3 = 6,33m
Distance aux limites principale = 10m
Hauteur à la corniche ou hauteur max faîte = 19m
SPnouveau bât: 6 étages (avec sous-sol) x 356 36m2 + attique
SURFACE DE PLANCHER = 2420.34 m²
Coefficient d’espace libre 1/3 EL% = 0,356 Espace vert d'agrément : 0.356 X 2262 = 805,272 m²
En cas de commerce et touristique: 0% - 20% 20% X SP = 484,06 m²
Monthey "Les Semilles"
Etude Faisabilité
Démolition du bâtiment existant
Construction d'un nouveau bâtiment
Echelle 1/500e
