ESCUELA DE ARTES CIRCENSES
INVESTIGACIÓN ANÁLISIS TERRENO
![](https://assets.isu.pub/document-structure/230508081444-3e0783bf074b2b2847f44b5acd14237b/v1/ad9ed71505a8b78a6cb8014744bef3fc.jpeg)
![](https://assets.isu.pub/document-structure/230508081444-3e0783bf074b2b2847f44b5acd14237b/v1/a6cf97cedbd8125d0d8a12ed37b85318.jpeg)
![](https://assets.isu.pub/document-structure/230508081444-3e0783bf074b2b2847f44b5acd14237b/v1/64961d39285c7e8af8782de6dbc1ead4.jpeg)
![](https://assets.isu.pub/document-structure/230508081444-3e0783bf074b2b2847f44b5acd14237b/v1/02feab43882774d432cb59ed2130842d.jpeg)
![](https://assets.isu.pub/document-structure/230508081444-3e0783bf074b2b2847f44b5acd14237b/v1/cf924e3ec6935873e6032eedddebce18.jpeg)
INVESTIGACIÓN ANÁLISIS TERRENO
PRISMA SEGÚN VALOR TERRENO RESPETANDO ENTORNO Y RETIROS

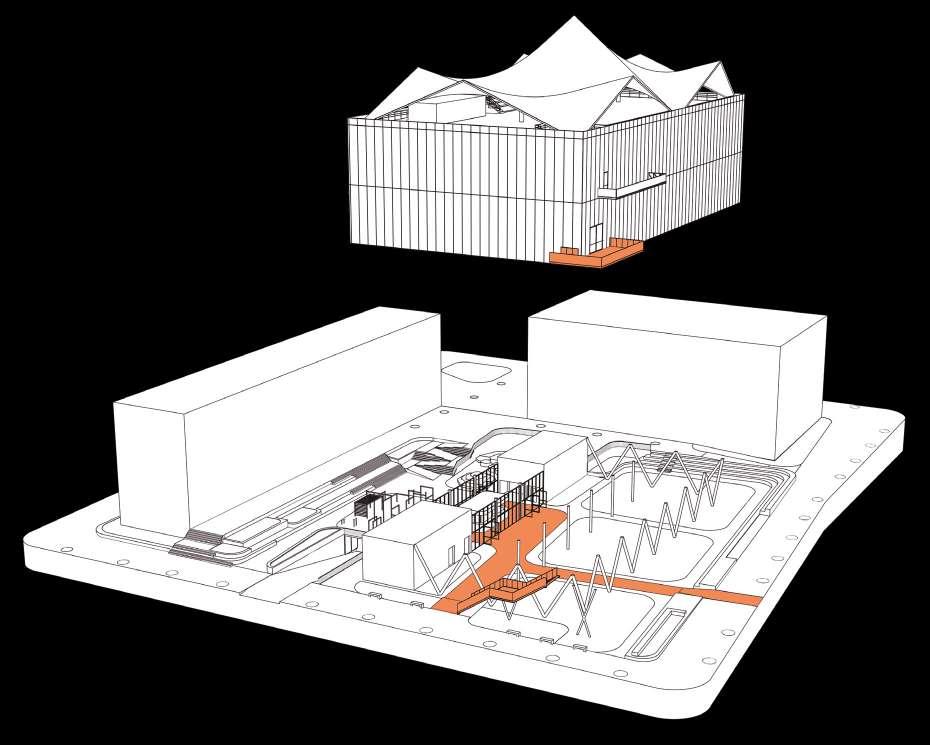

DIVISIÓN TERRENO ESCUELA - EDIFICIO VÍNCULO ESCUELA - PARQUE
RETIRO OBLIGATORIO: 9m
F.O.S. 0,4 / 0,6
F.O.T. 1,8 / 7,0 SUP. 10.590 m2
CONTINUIDAD ESPACIO PÚBLICO
F.O.S. máx. 0,6 = 6.354 m2
F.O.T. 3,6 = 38.124 m2
6 pisos altura relación vacío
ESCUELA DE ARTES CIRCENSES
EDIFICIO VIVIENDAS
ANCHO EDIFICIOS VIVIENDAS Y ESPACIO PÚBLICO SEGÚN ORIENTACIÓN
F.O.S. mín. 0,36 = 3.800 m2
F.O.T. 2,15 = 22.800m2
6 pisos altura relación vacío

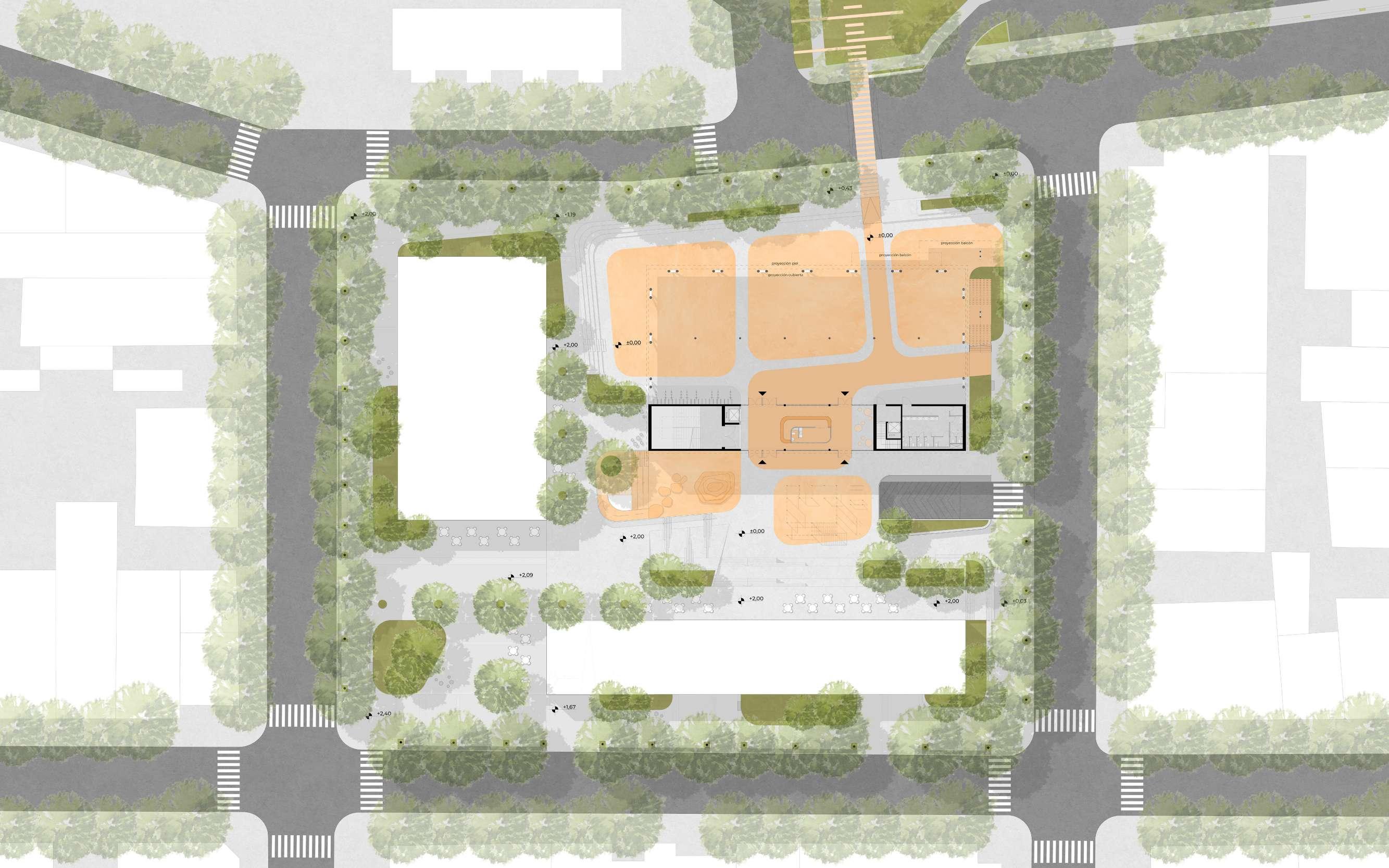

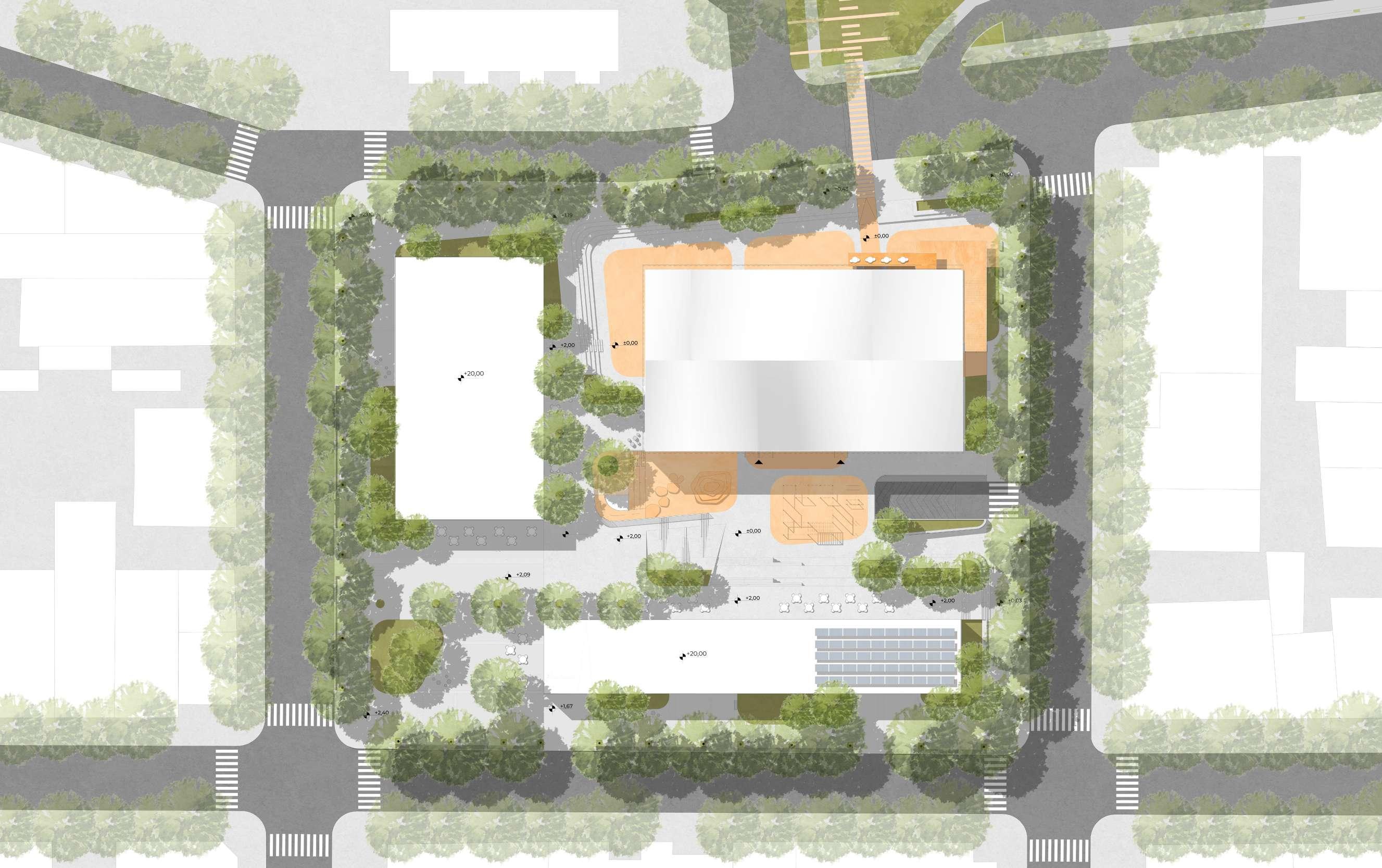

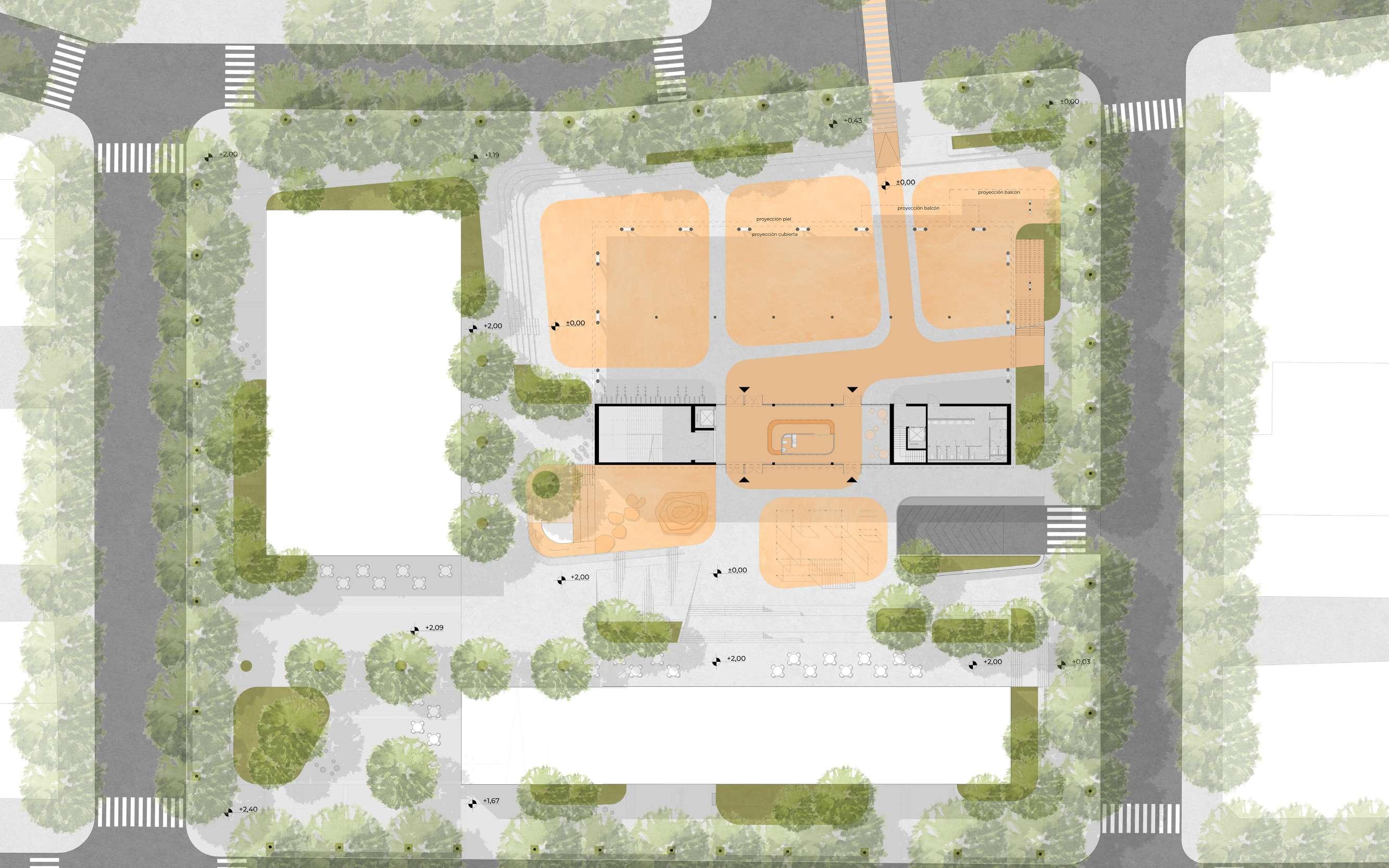

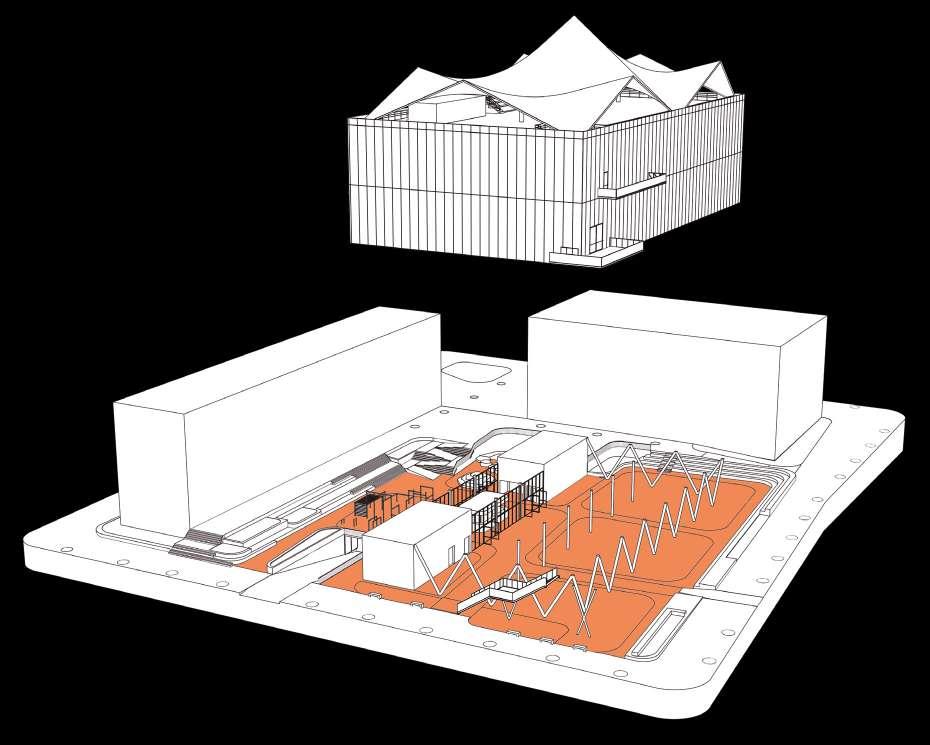

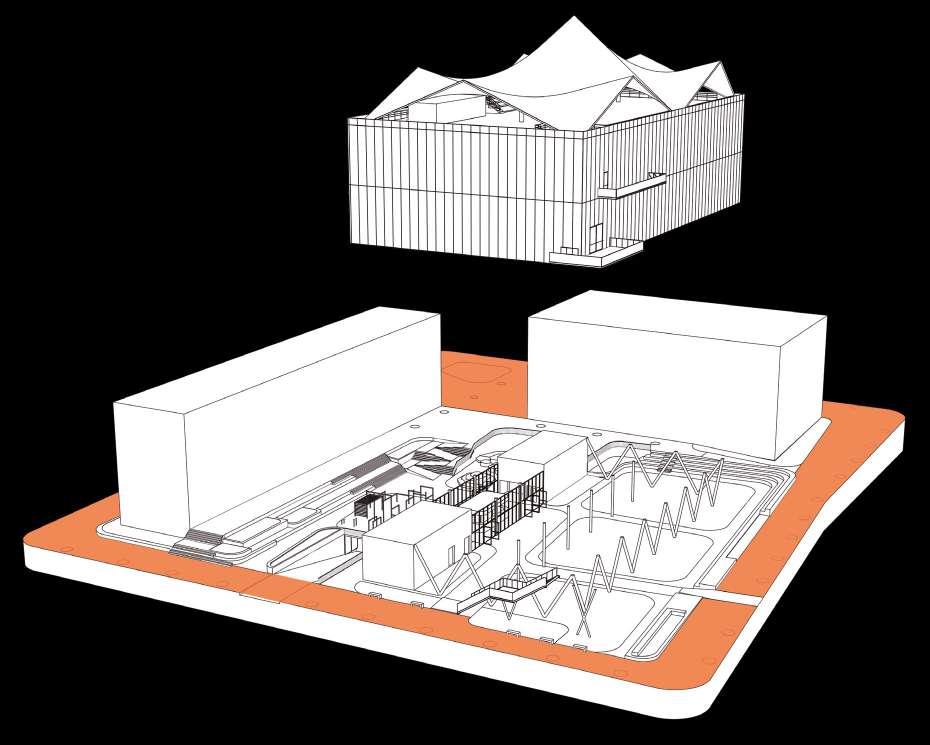

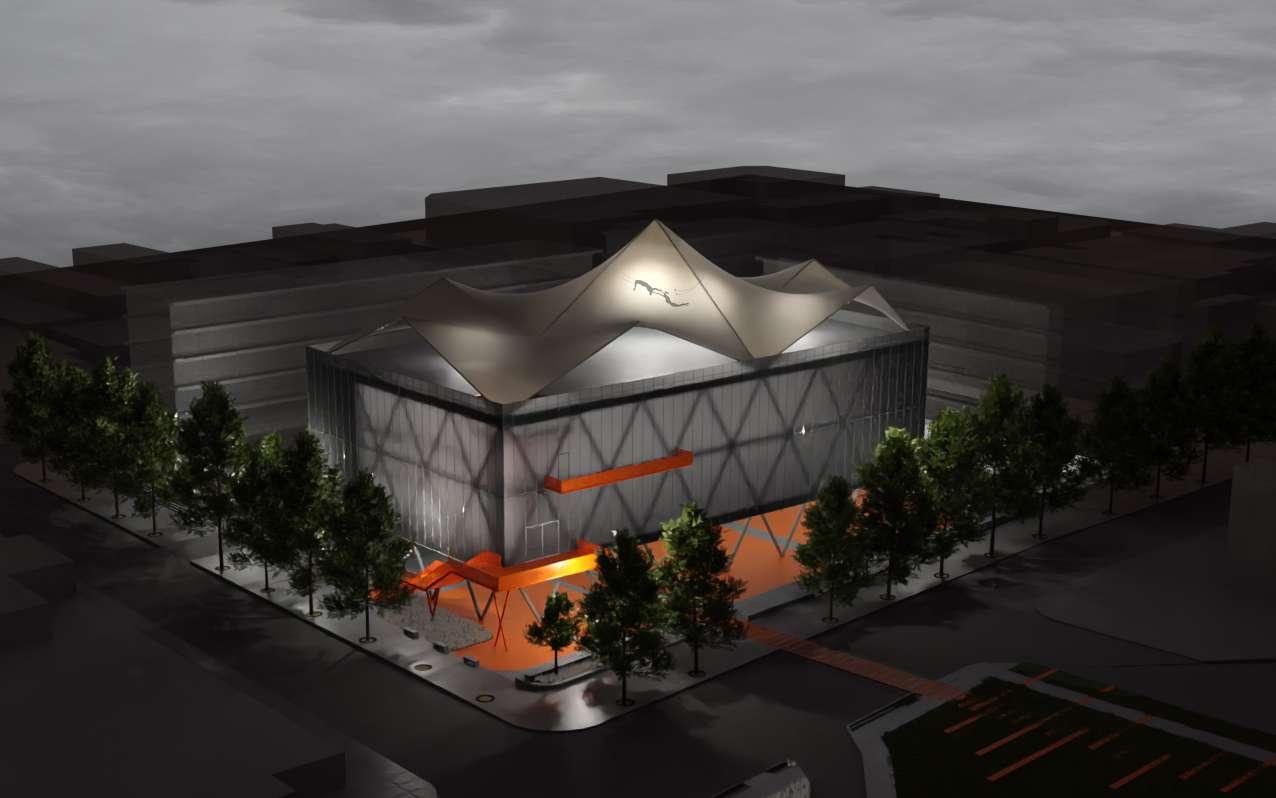

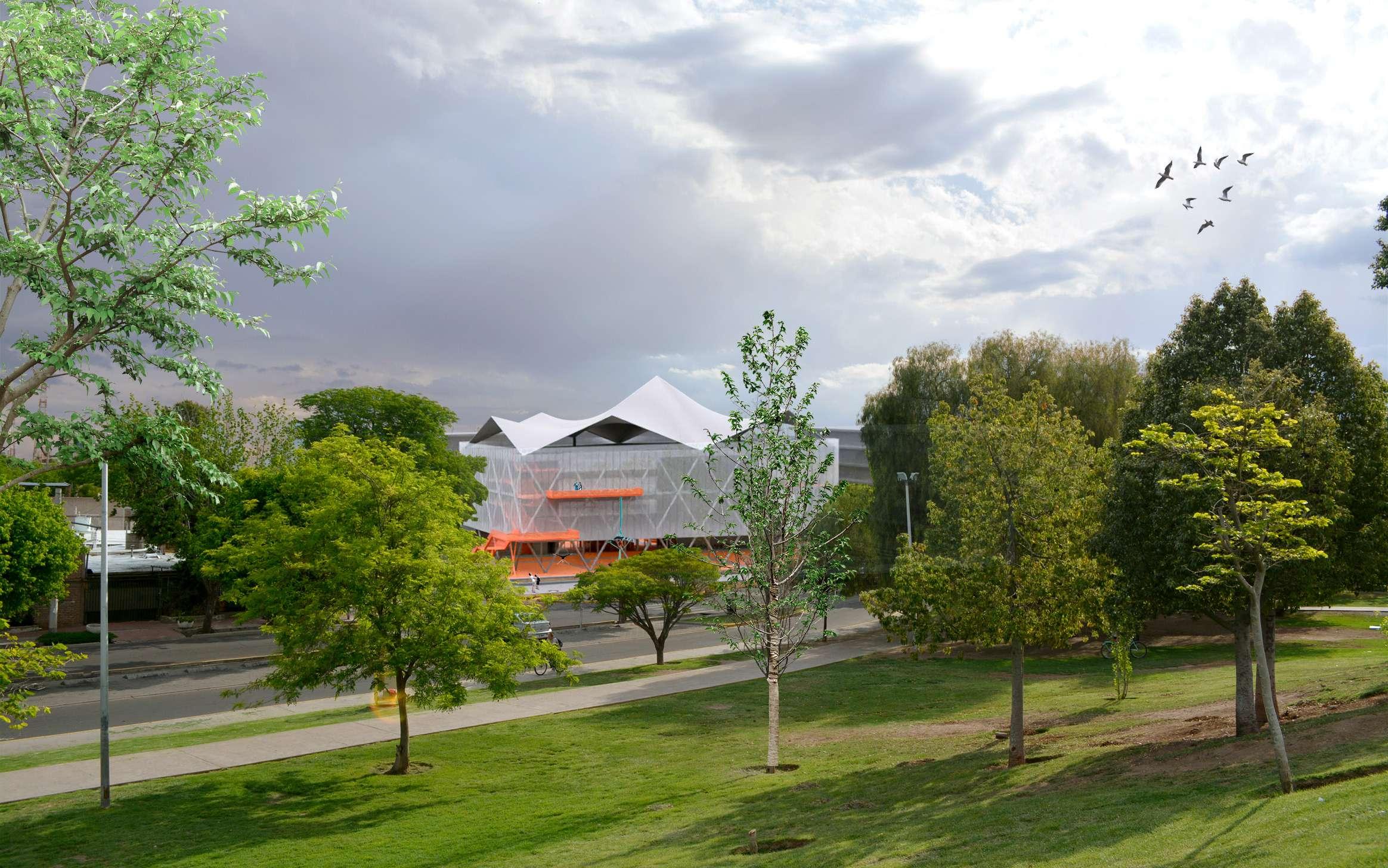

EDIFICIOS DE VIVIENDAS Y ESCUELA DE CIRCO
RESPETANDO ASOLEAMIENTO Y ENTORNO

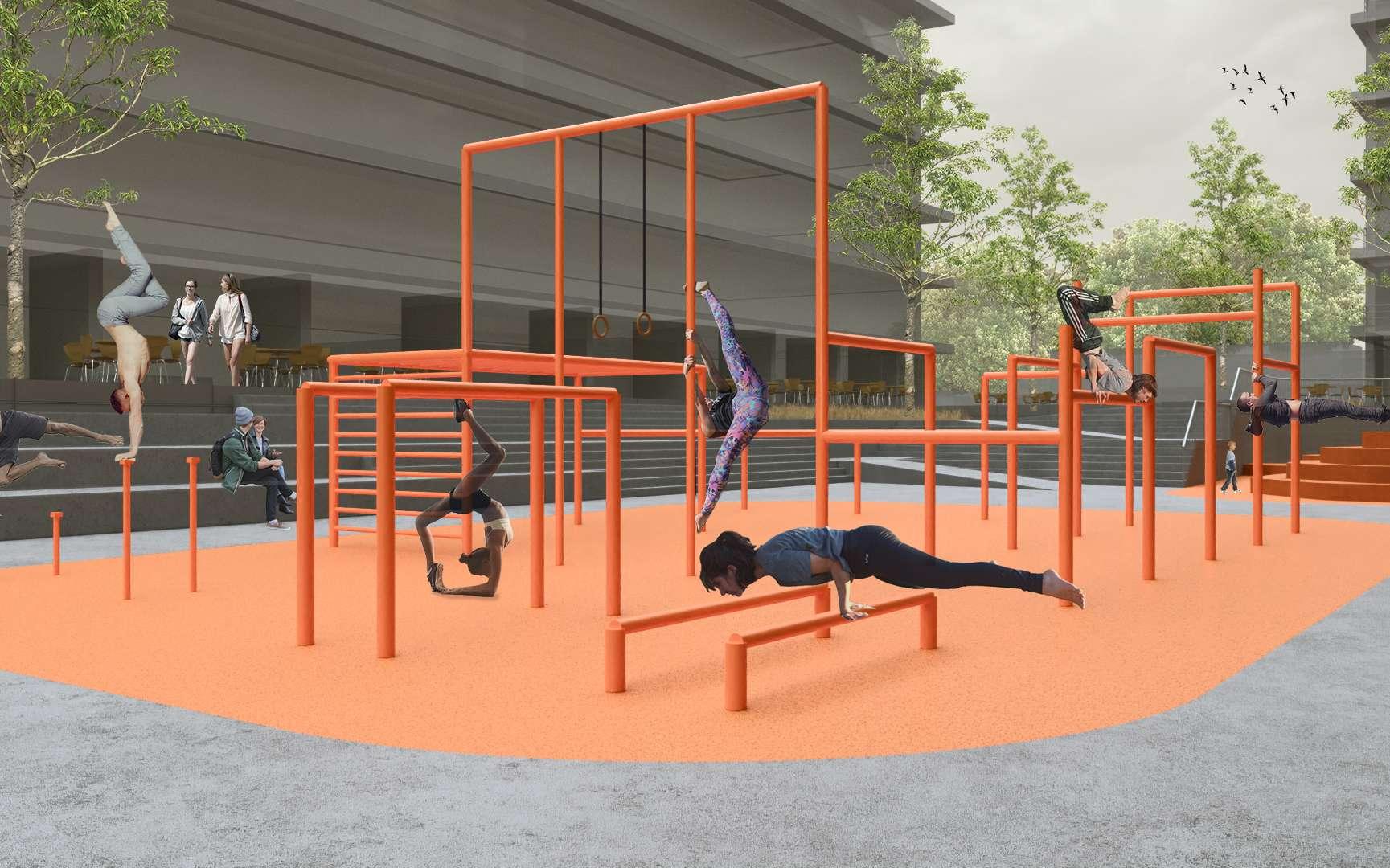

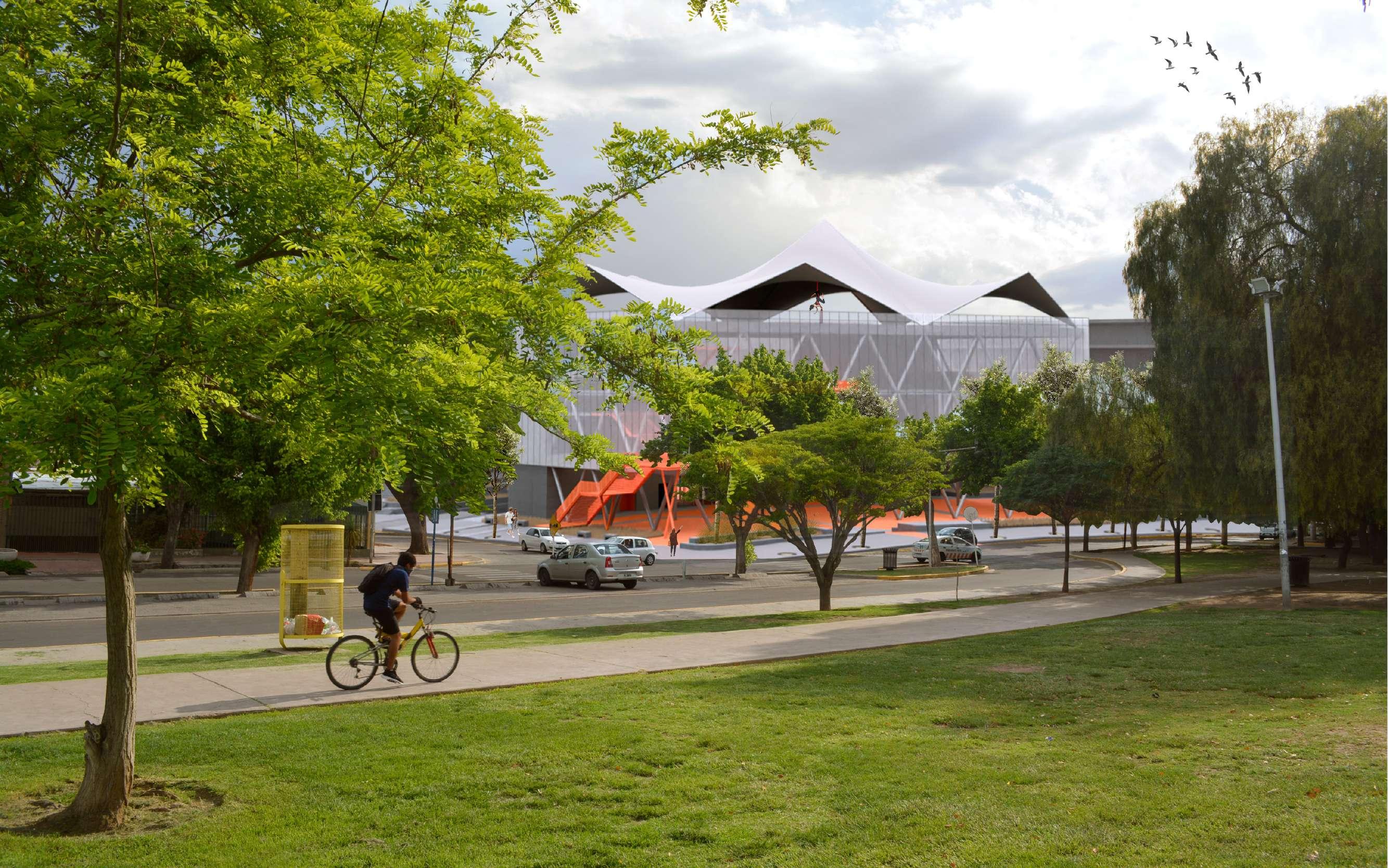

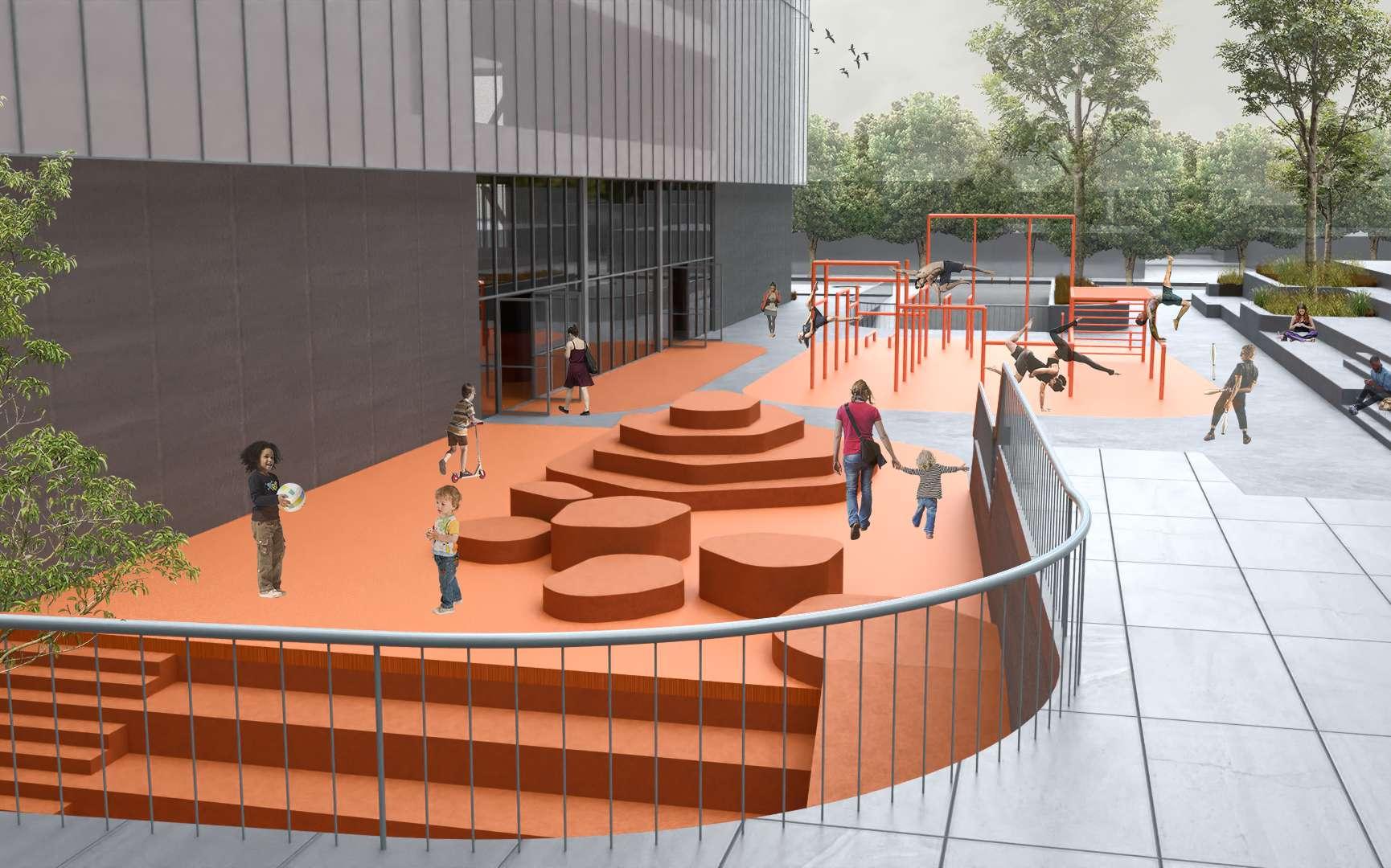

ESPACIO PÚBLICO CONTINUO
DEFINIENDO CONEXÍON CON PARQUE

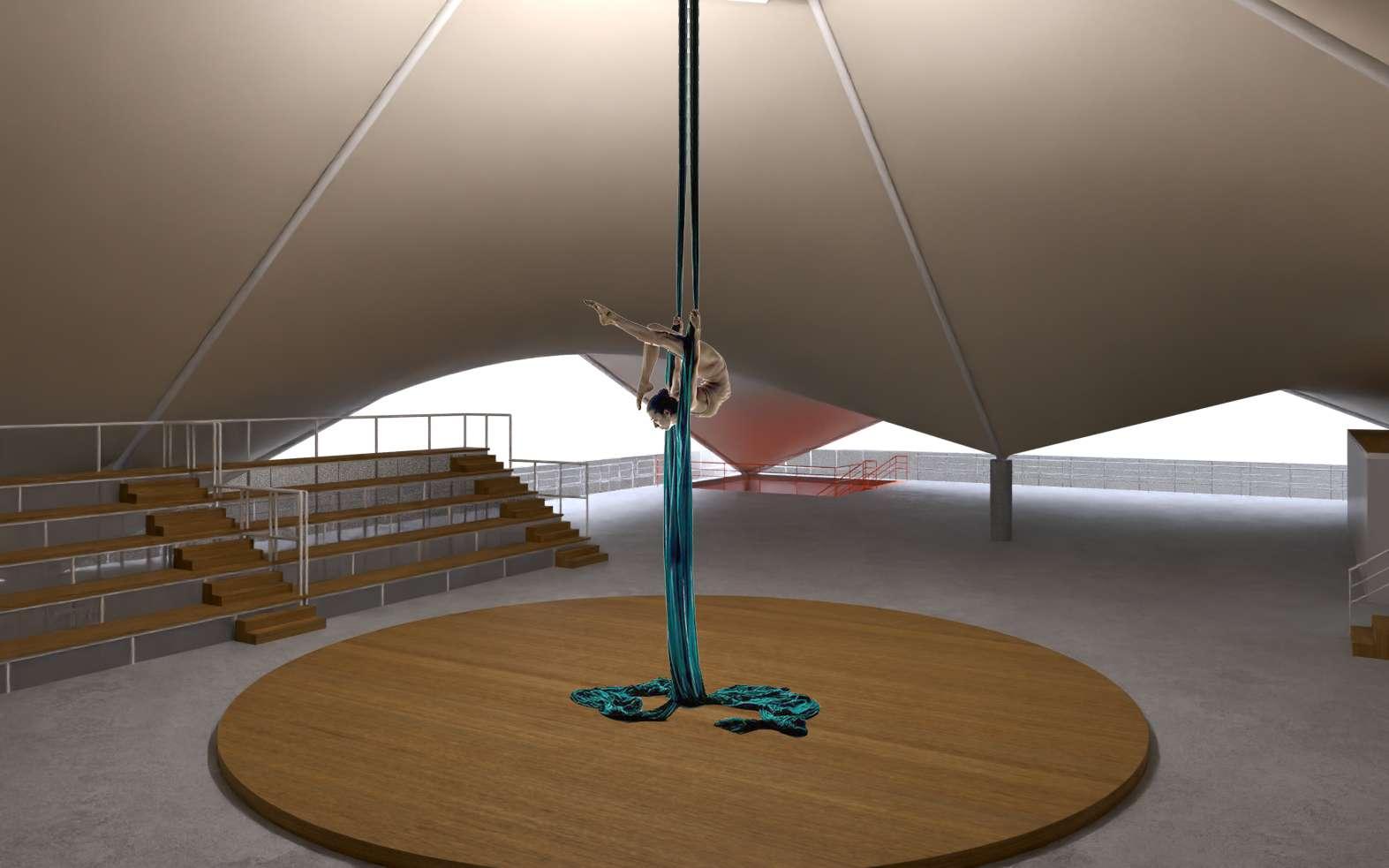

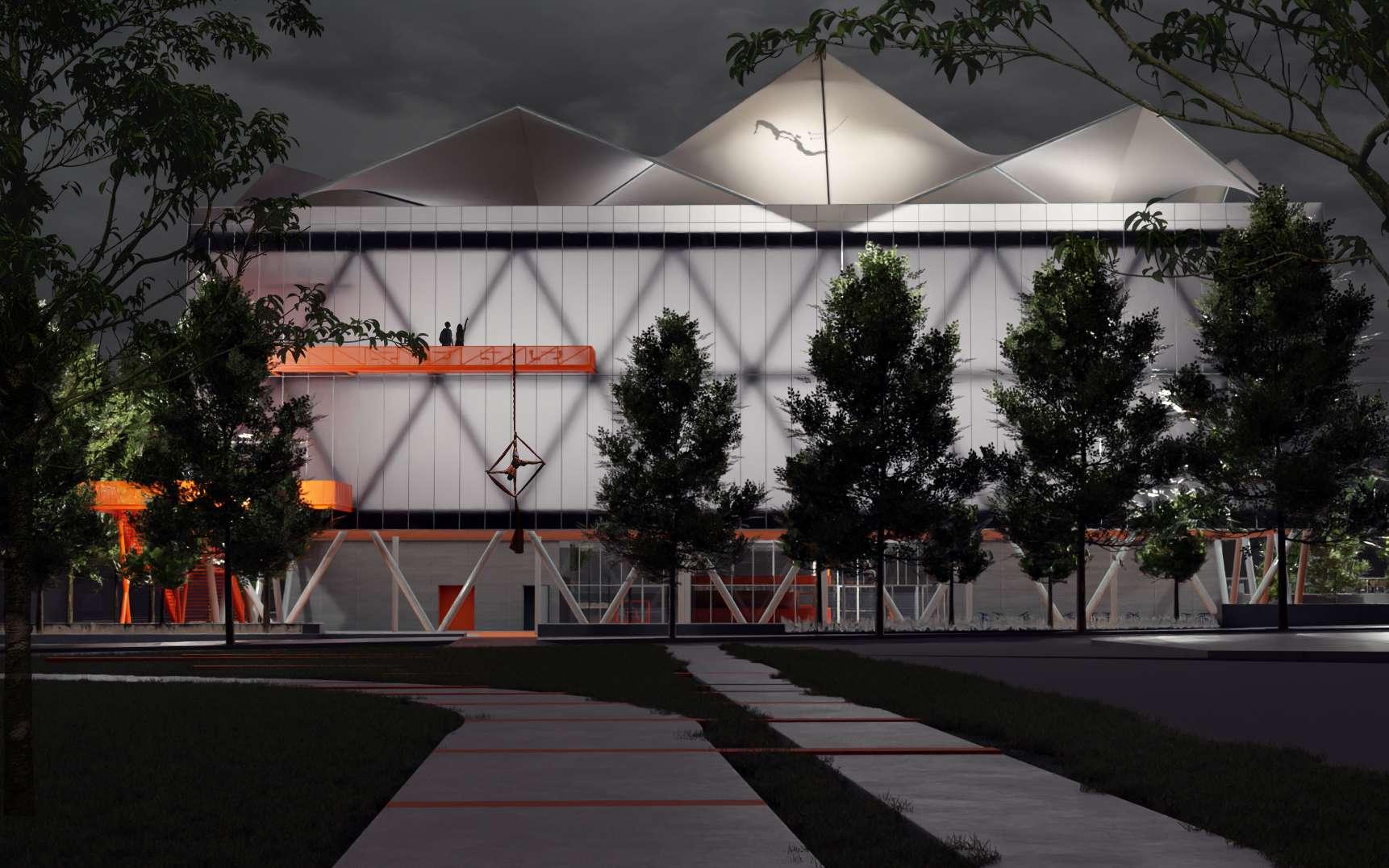

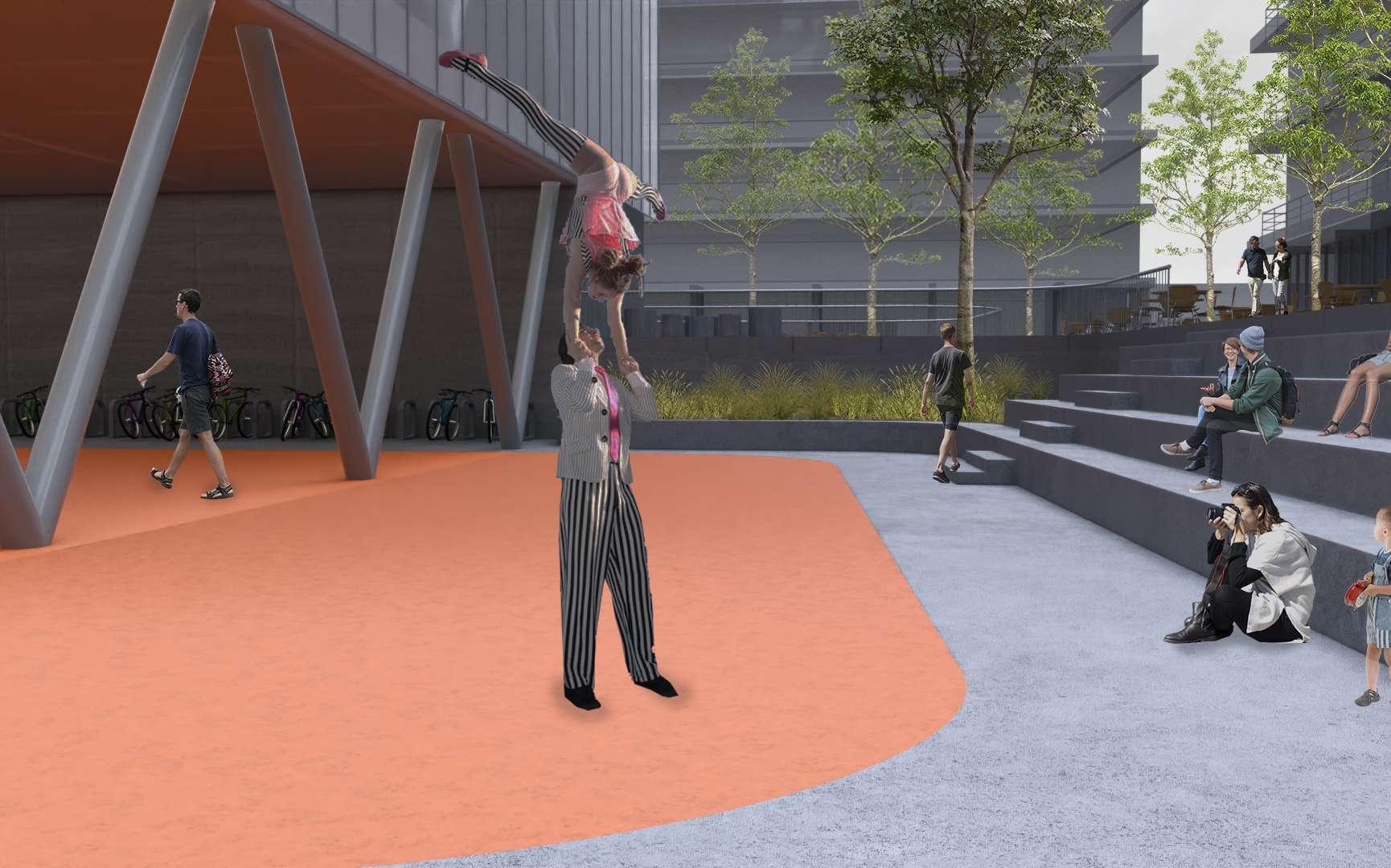

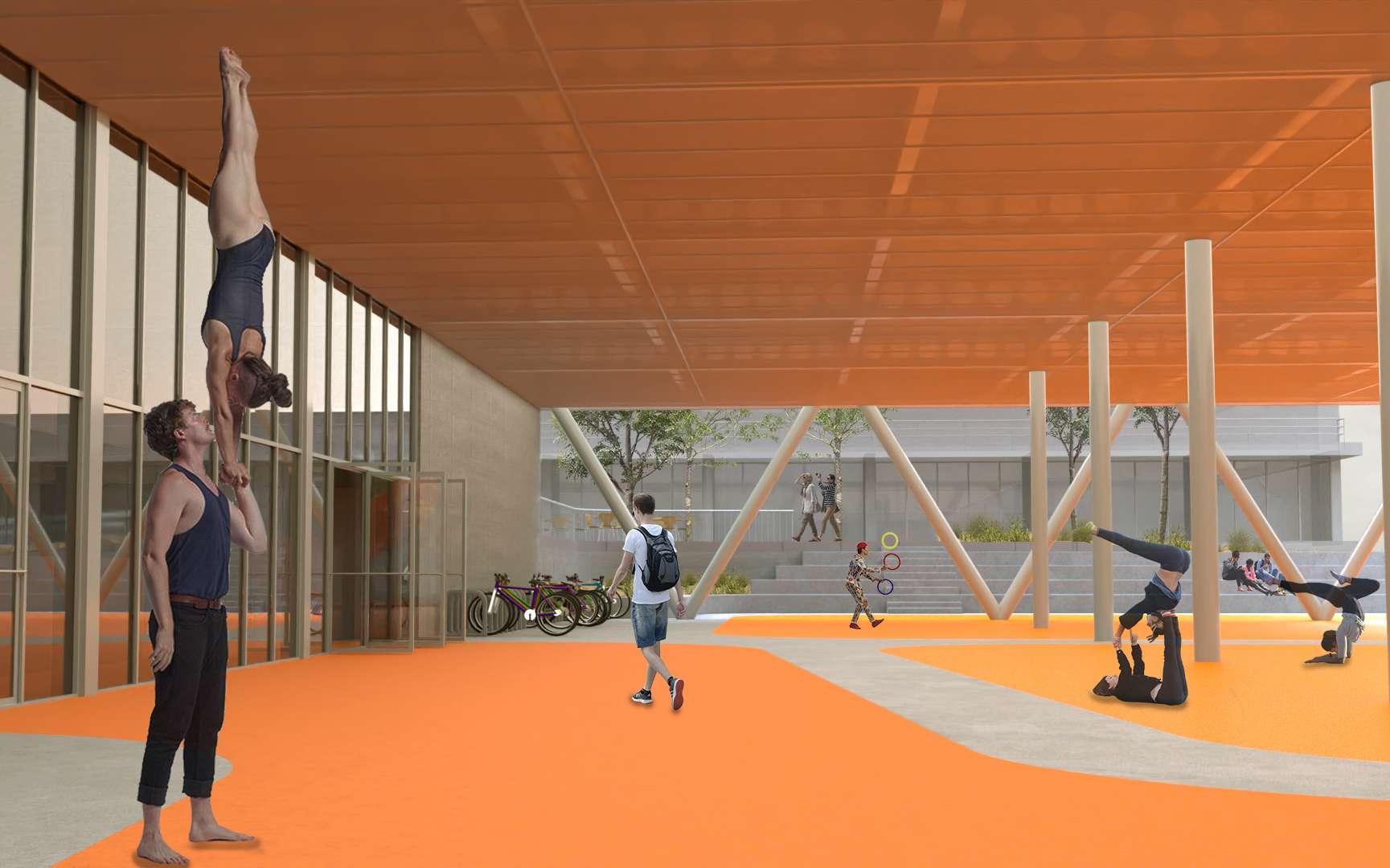

ESPACIO DE MUESTRAS

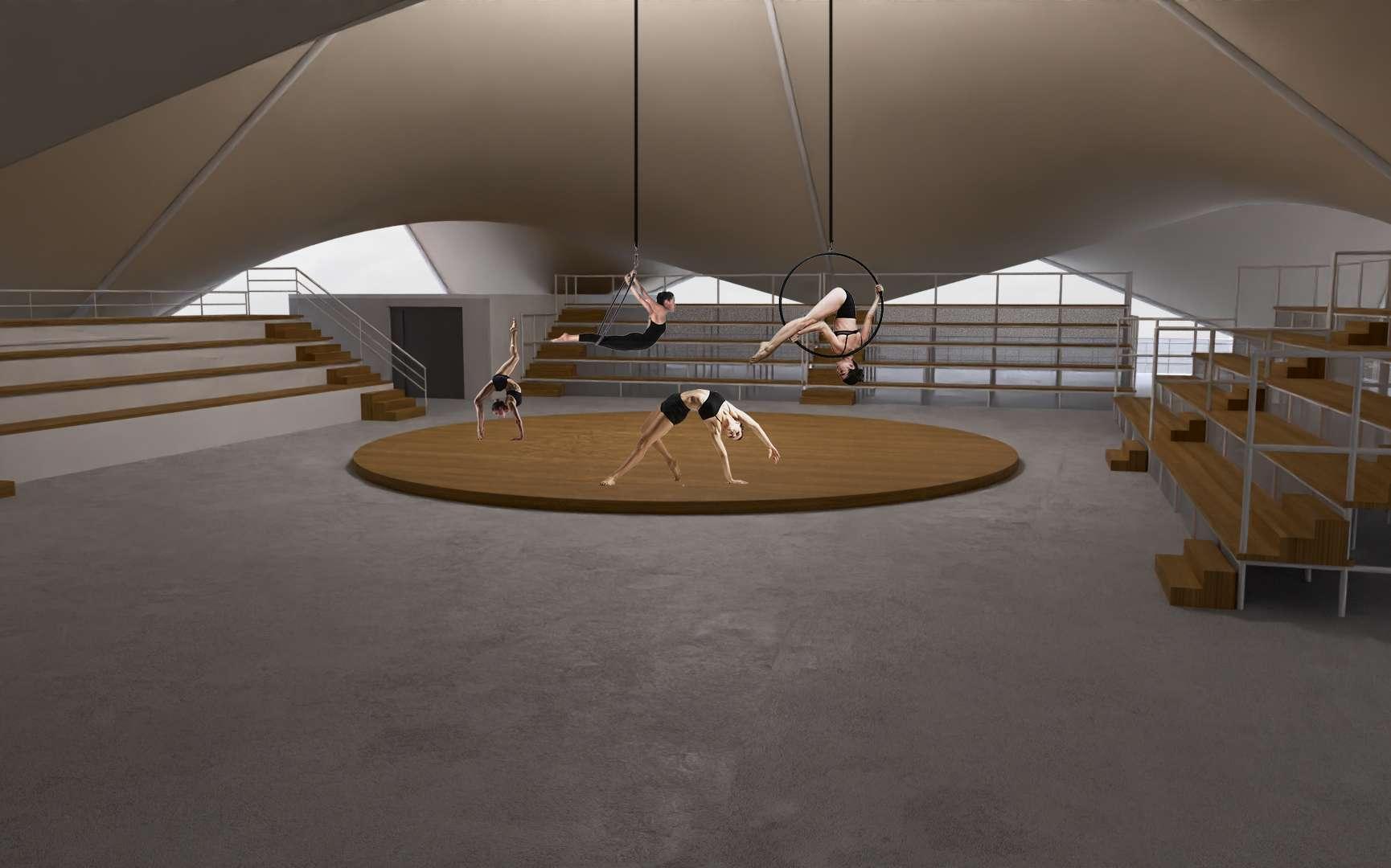

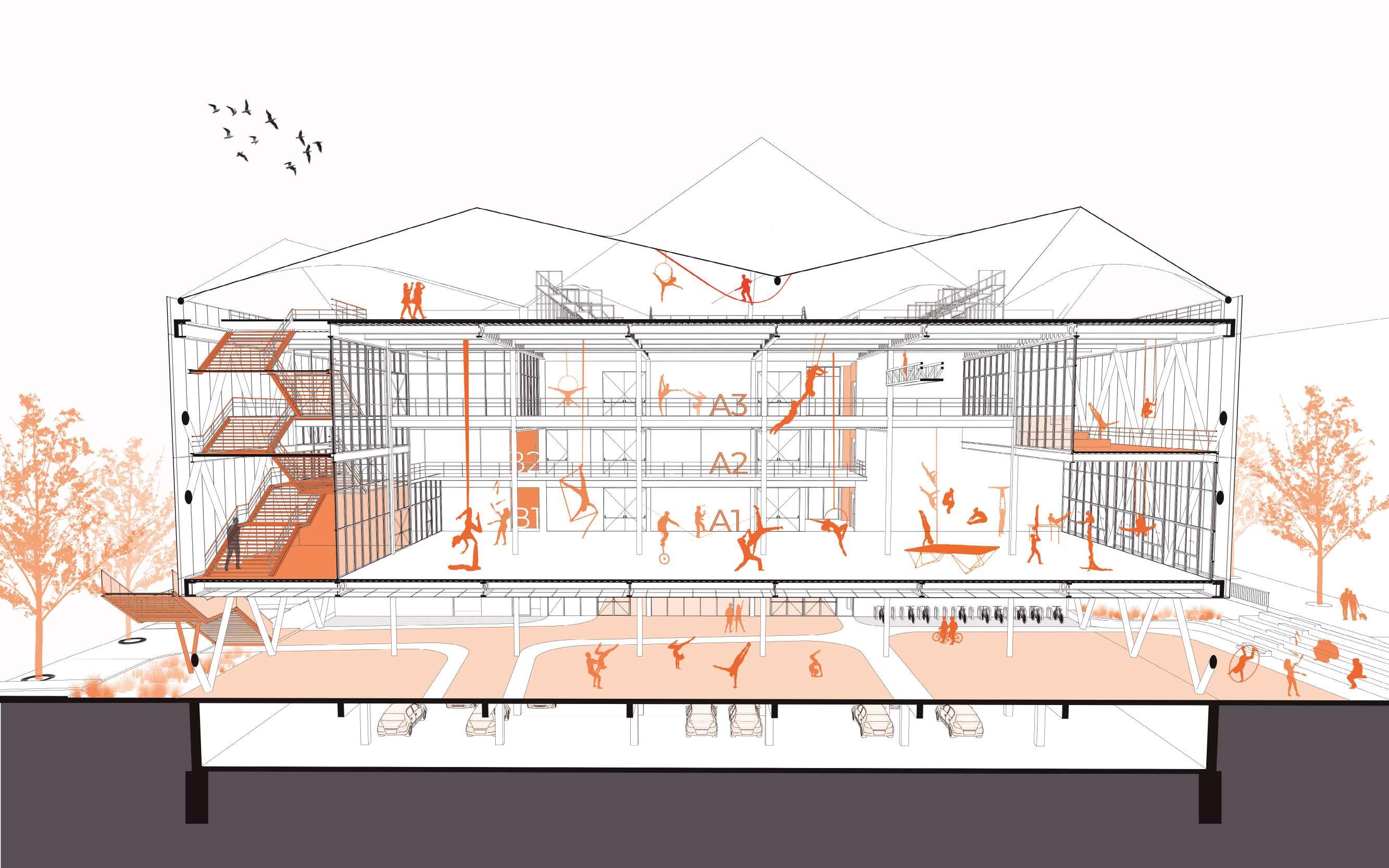

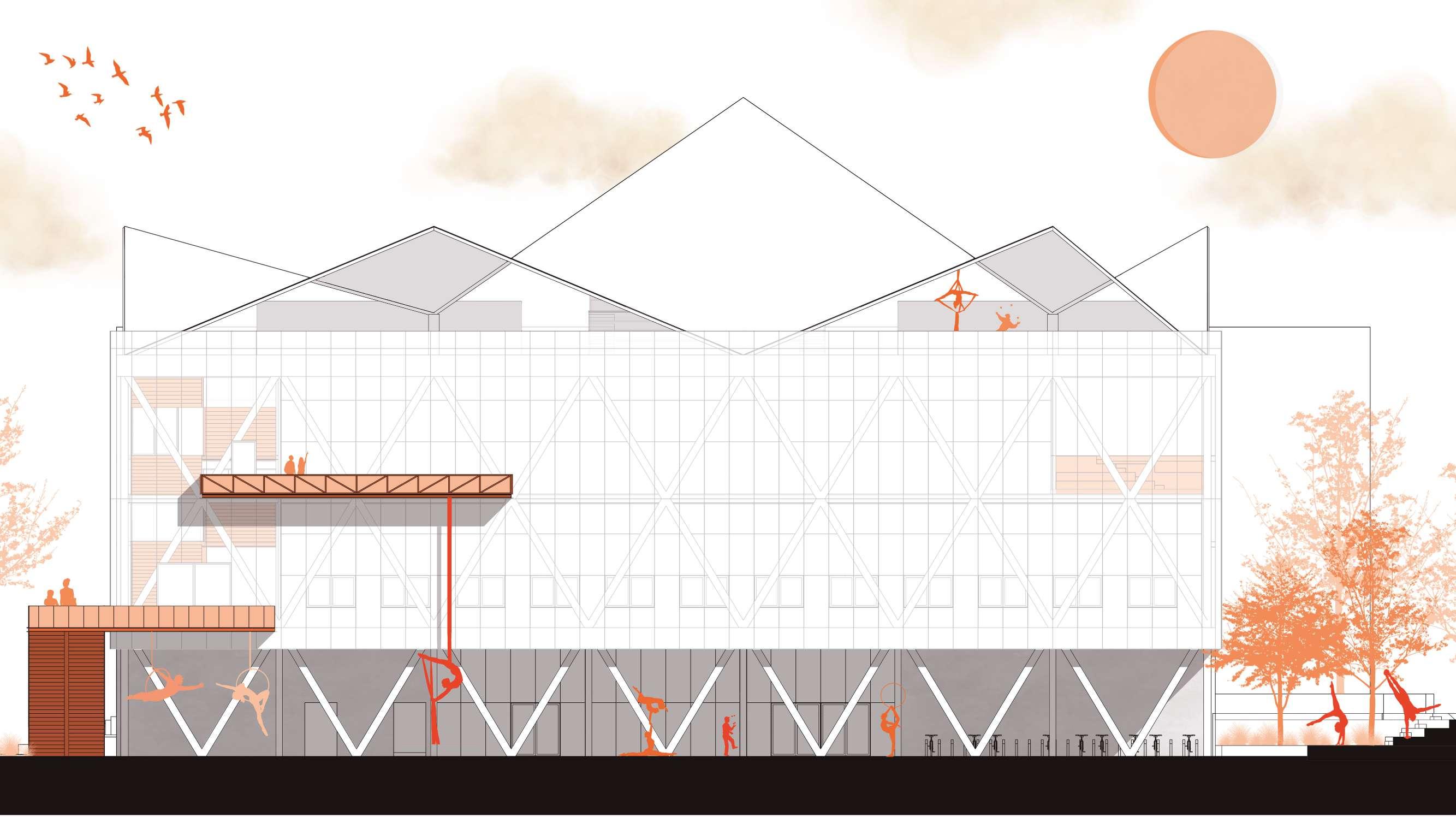

REINTERPRETACIÓN CIRCO

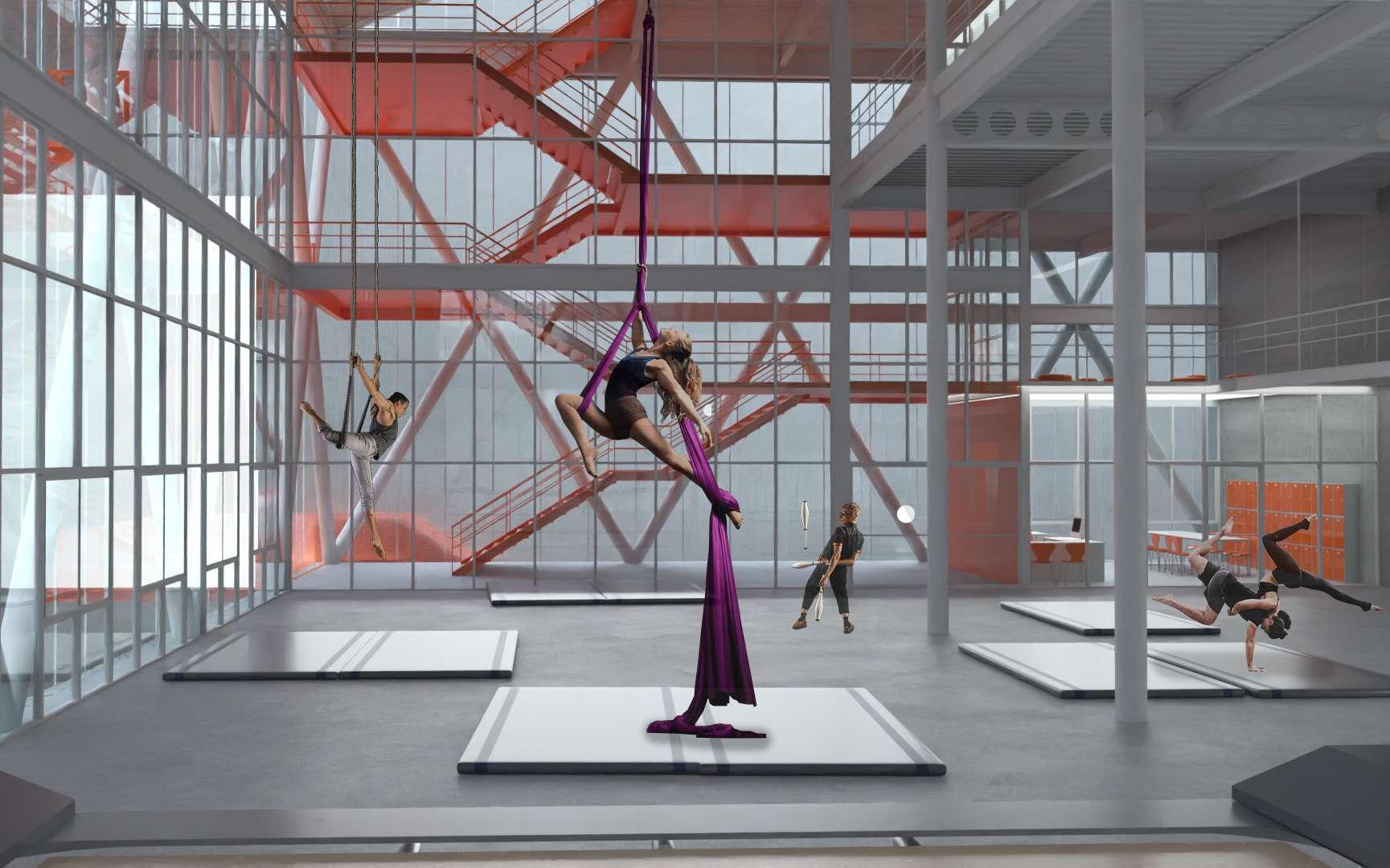

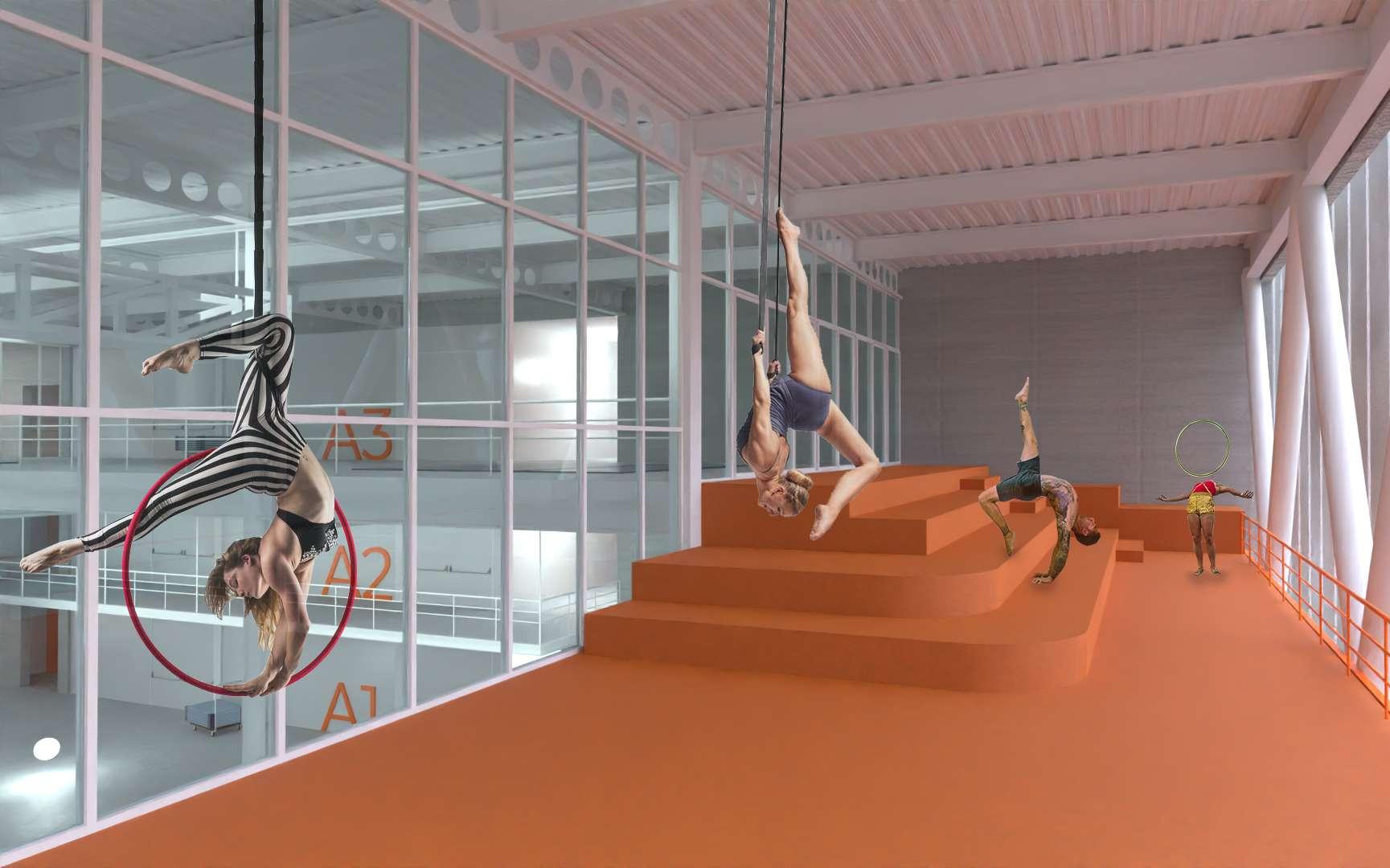

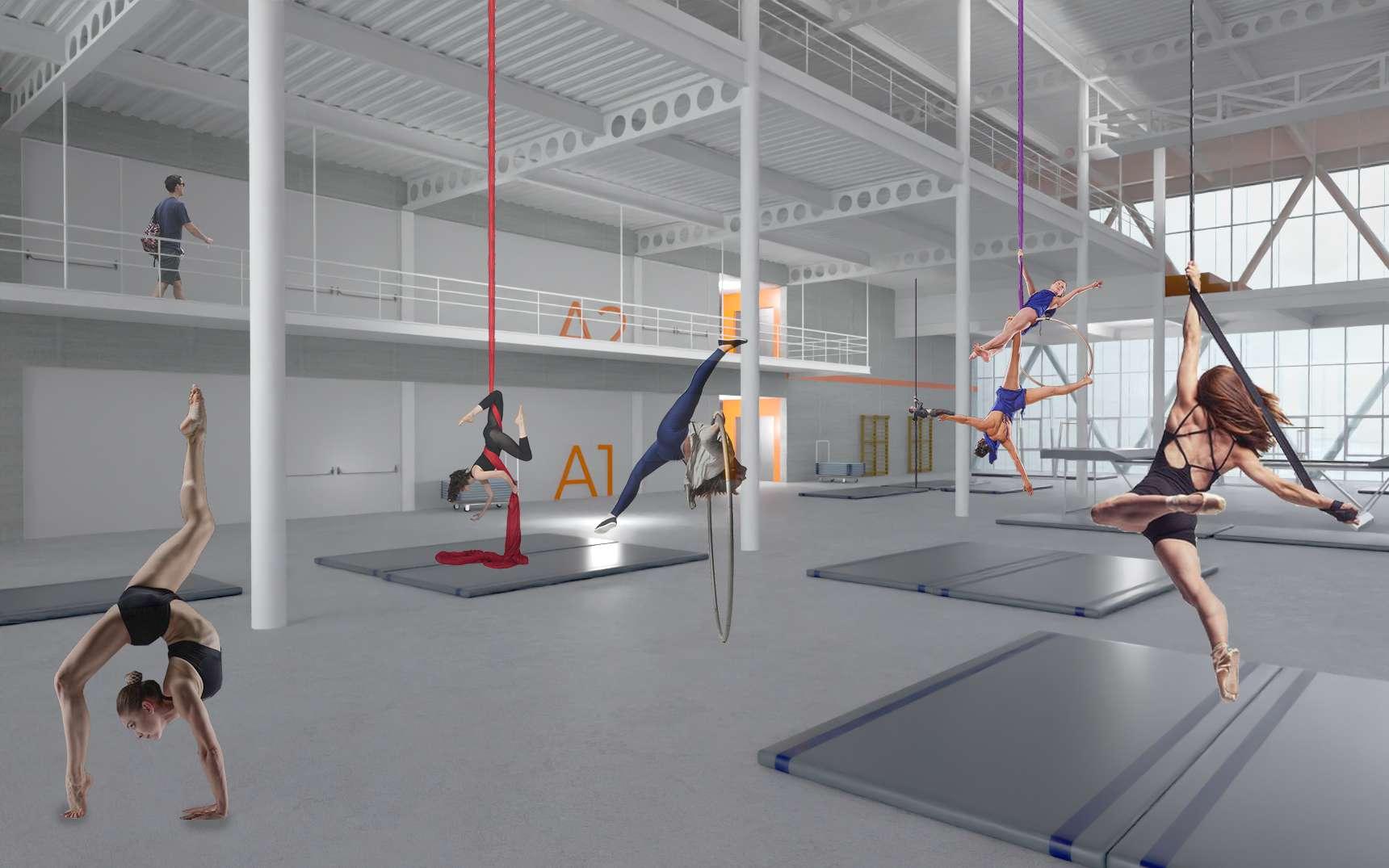

ESPACIO INTERIOR FLEXIBLE
DISTINTAS ALTURAS
CONECTADAS VISUALMENTE
VIVIENDAS
COMERCIO
VIVIENDAS
COMERCIO
VIVIENDAS
COMERCIO
VIVIENDAS
COMERCIO

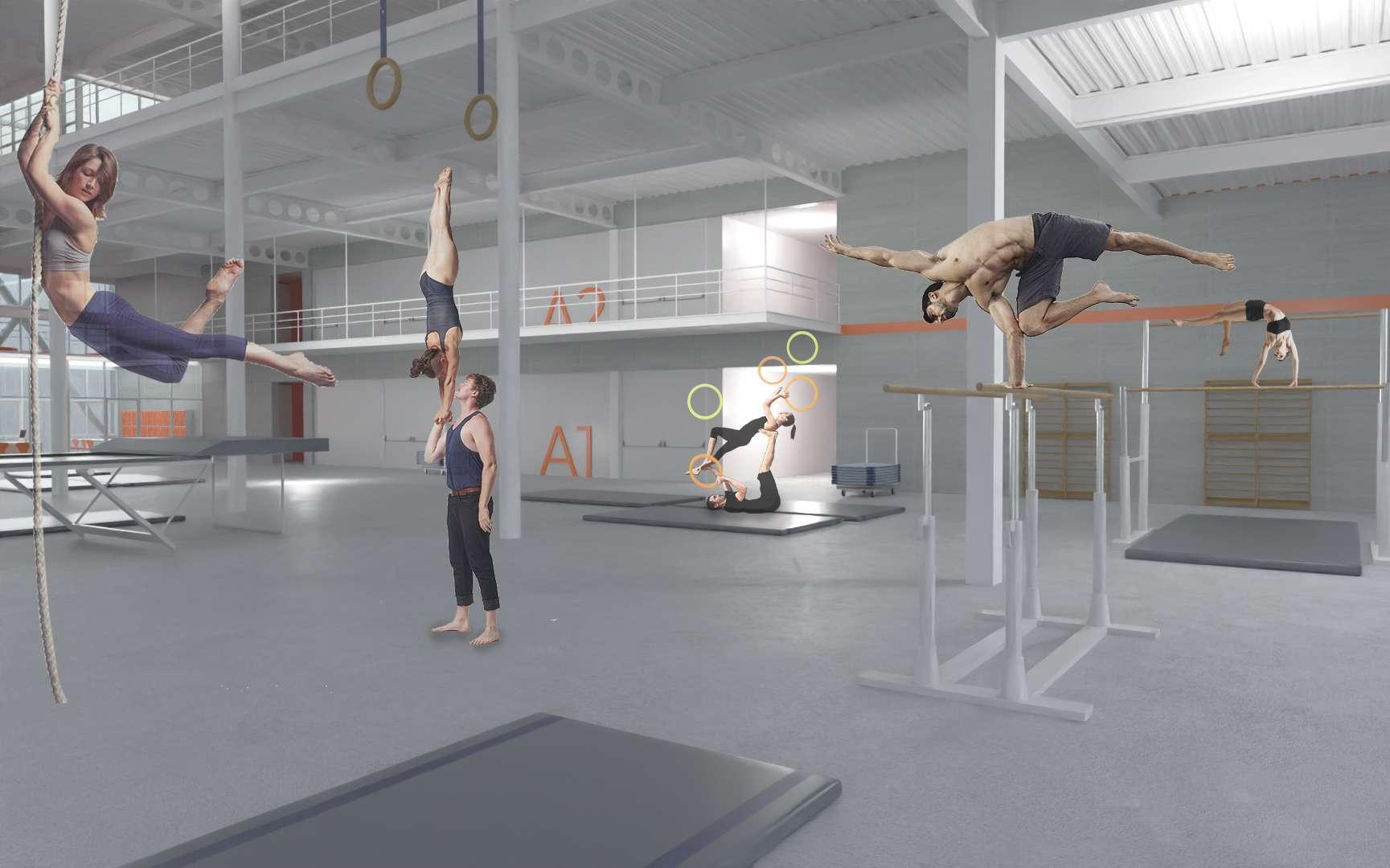

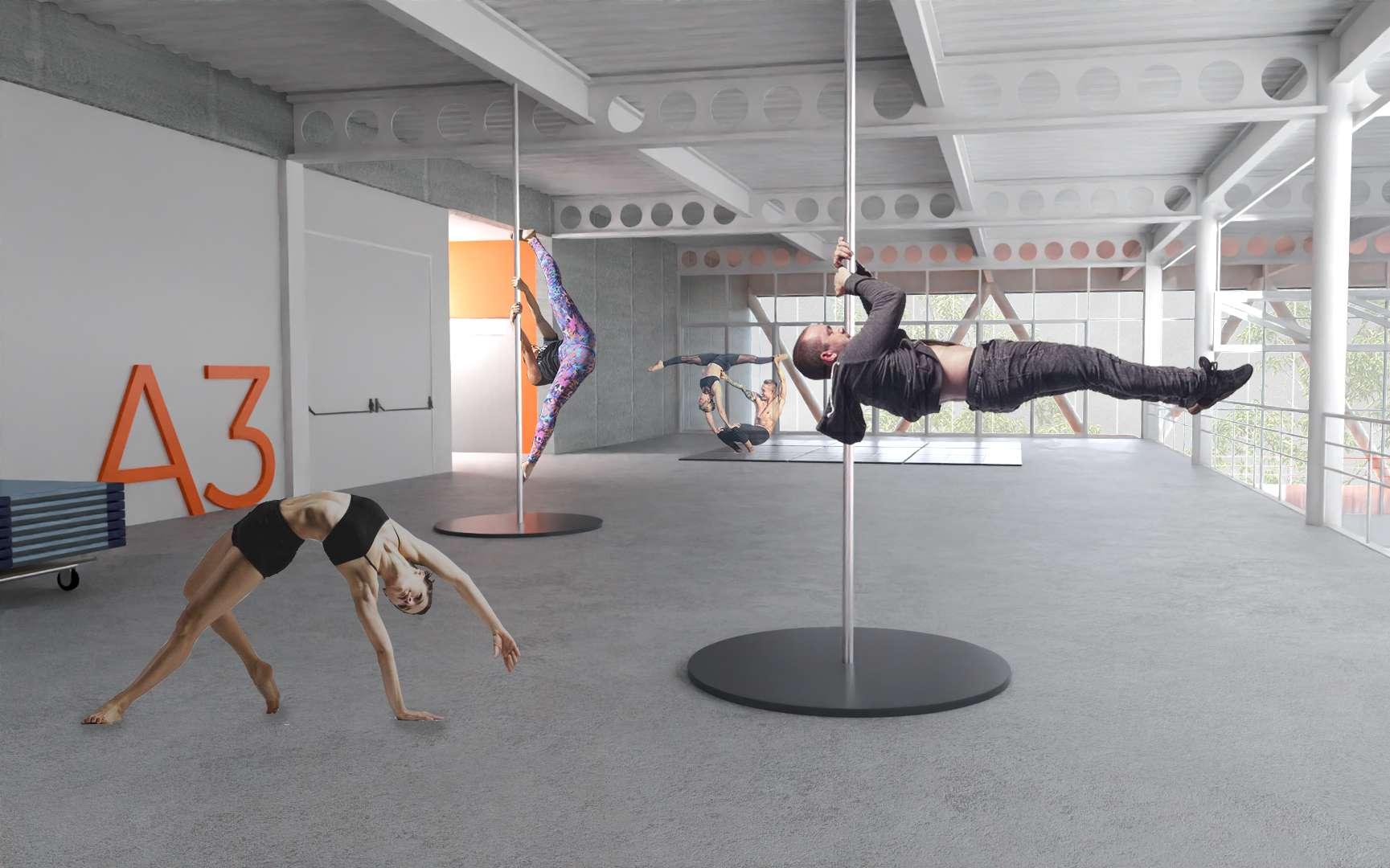

1- AULA 1
2- DEPÓSITO MATERIALES
3- BAÑOS - DUCHAS - LOCKERS

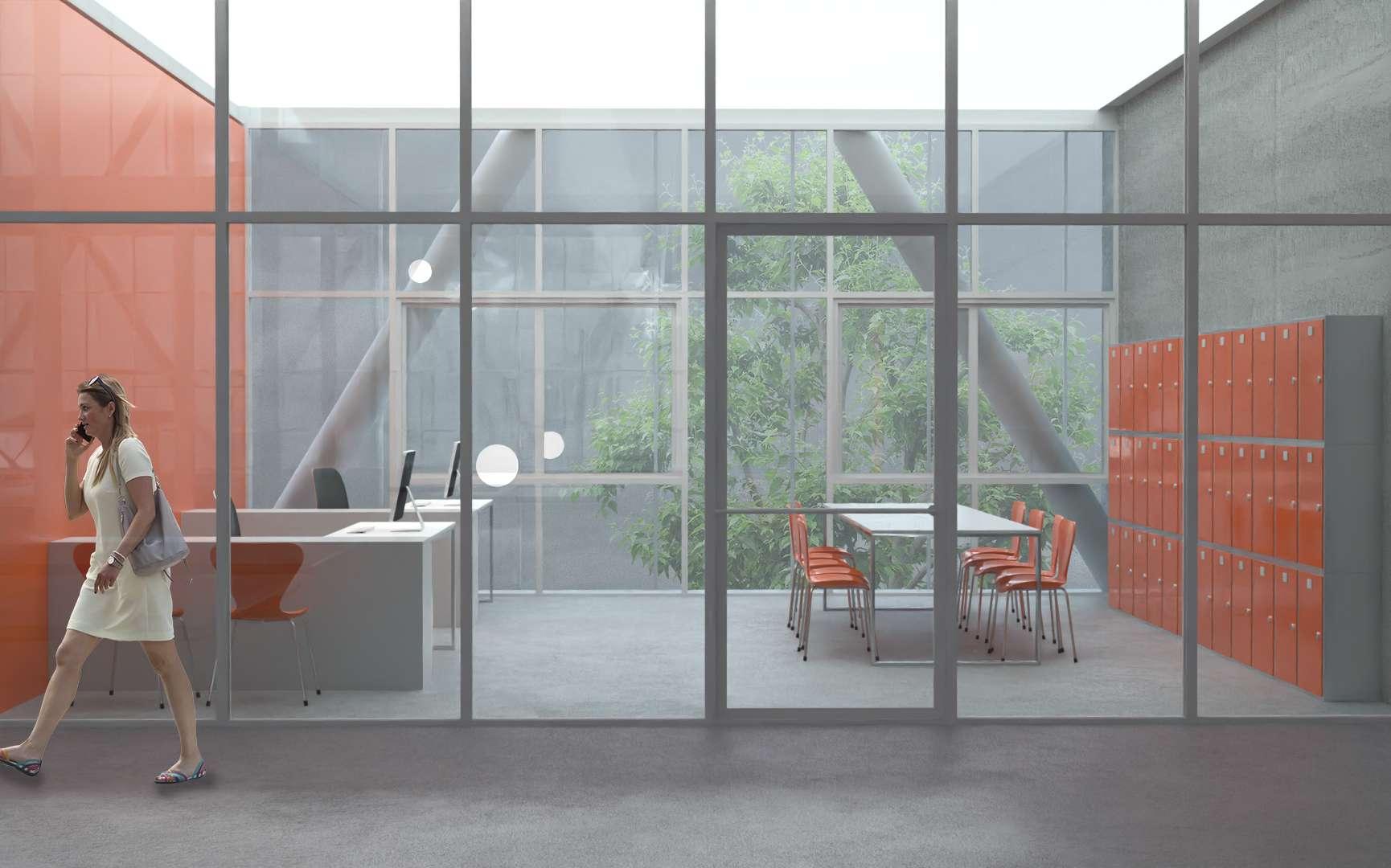

4- ADMINISTRACIÓN - SALA PROF.

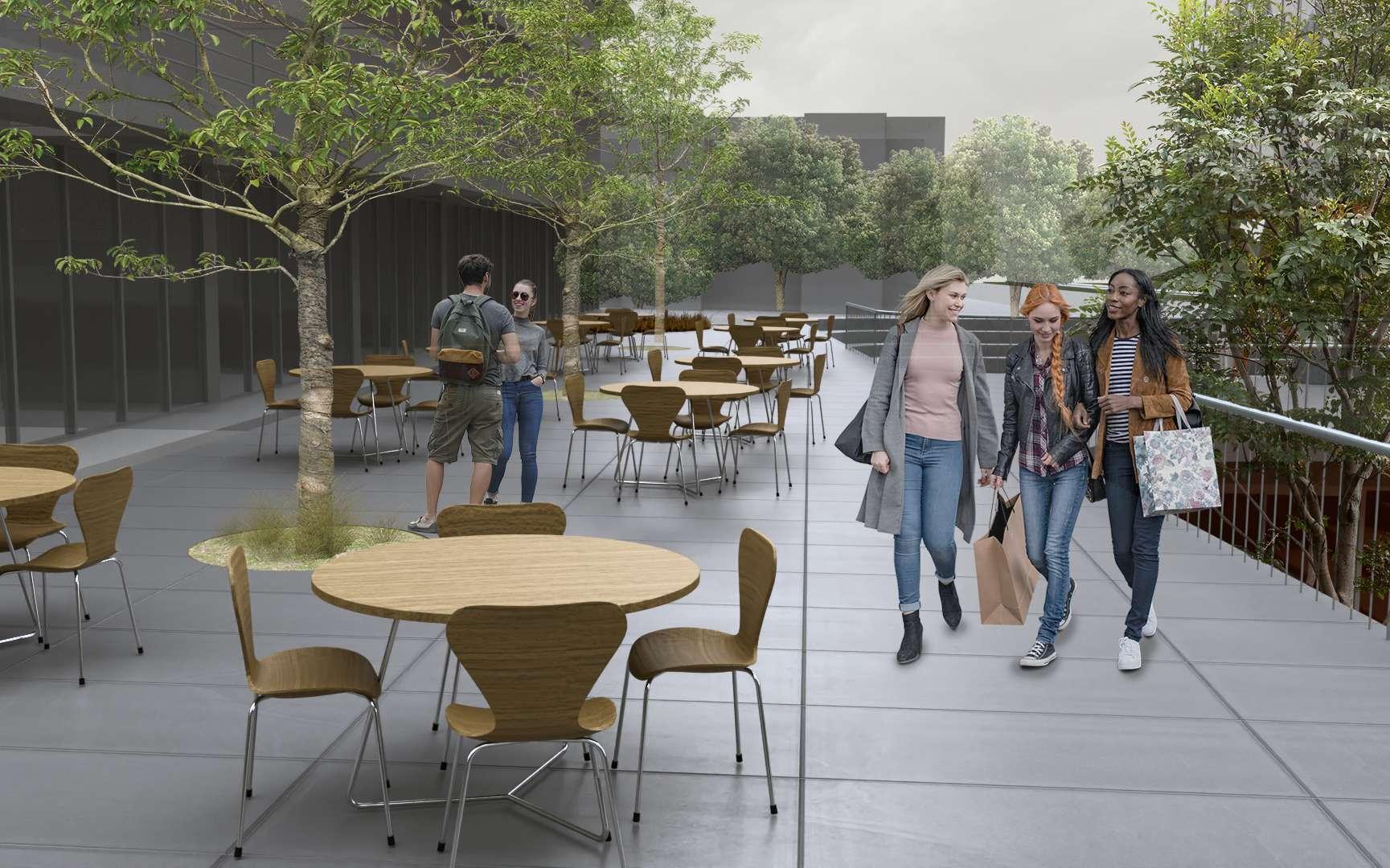

1- TERRAZA - SECTOR ESPARCIMIENTO
2- AILA 3
3- DEPÓSITO MATERIALES

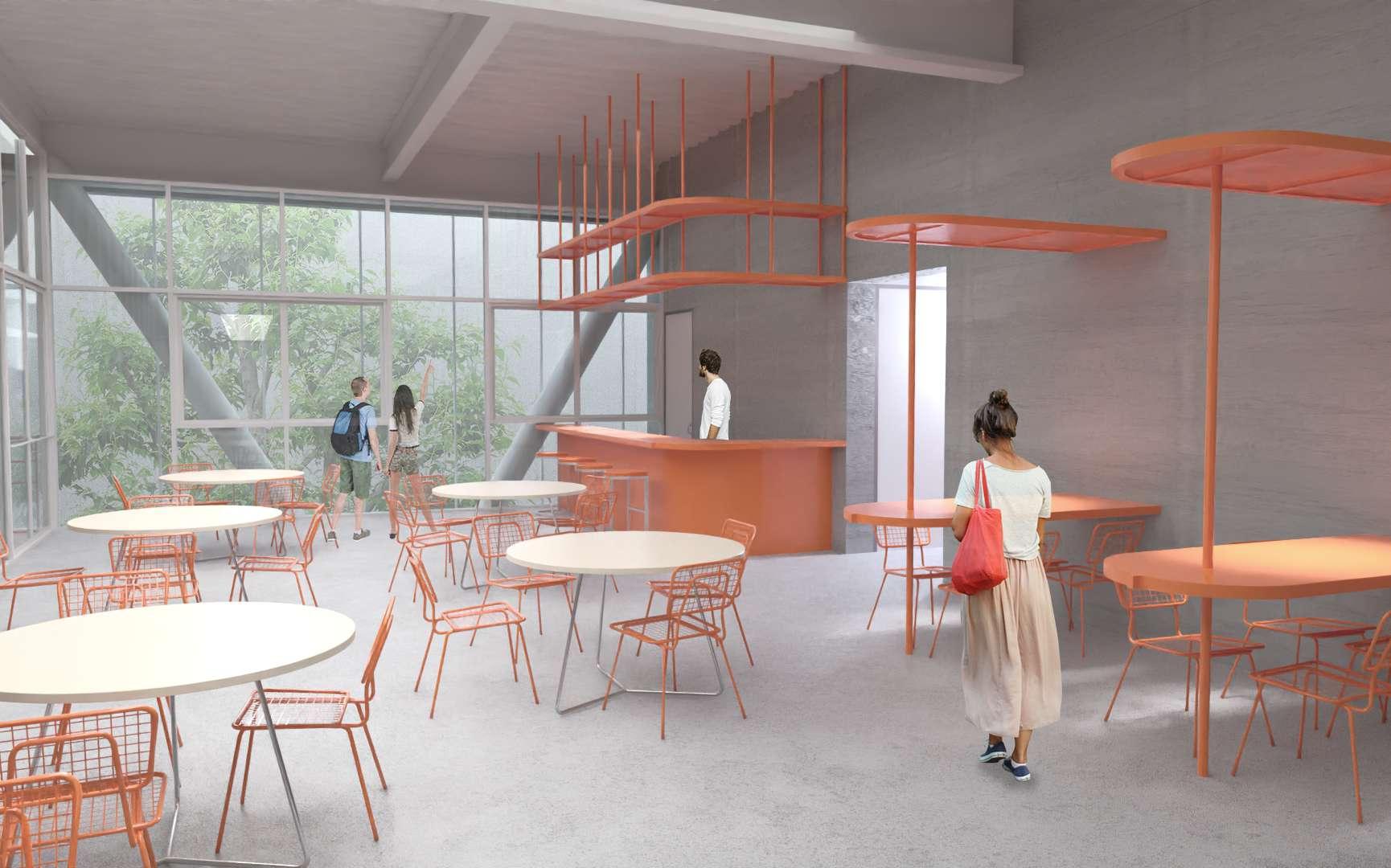

4- BUFFET - COMEDOR
5- BAÑOS
6- COCINA PARA ESTUDIANTES
7- ATENCIÓN AL PÚBLICO BUFFET
8- COCINA Y DEPÓSITO BUFFET
1- DEPÓSITO LIMPIEZA
2- DEPÓSITO MATERIALES
3- ÁREA ENTRADA EN CALOR Y CIRCULACIÓN ARTISTAS
4- CAMARINES Y BAÑOS ARTISTAS
5- BAÑOS PÚBLICO
1- DEPÓSITO LIMPIEZA
2- DEPÓSITO MATERIALES
3- ÁREA ENTRADA EN CALOR Y CIRCULACIÓN ARTISTAS
4- CAMARINES Y BAÑOS ARTISTAS
5- BAÑOS PÚBLICO

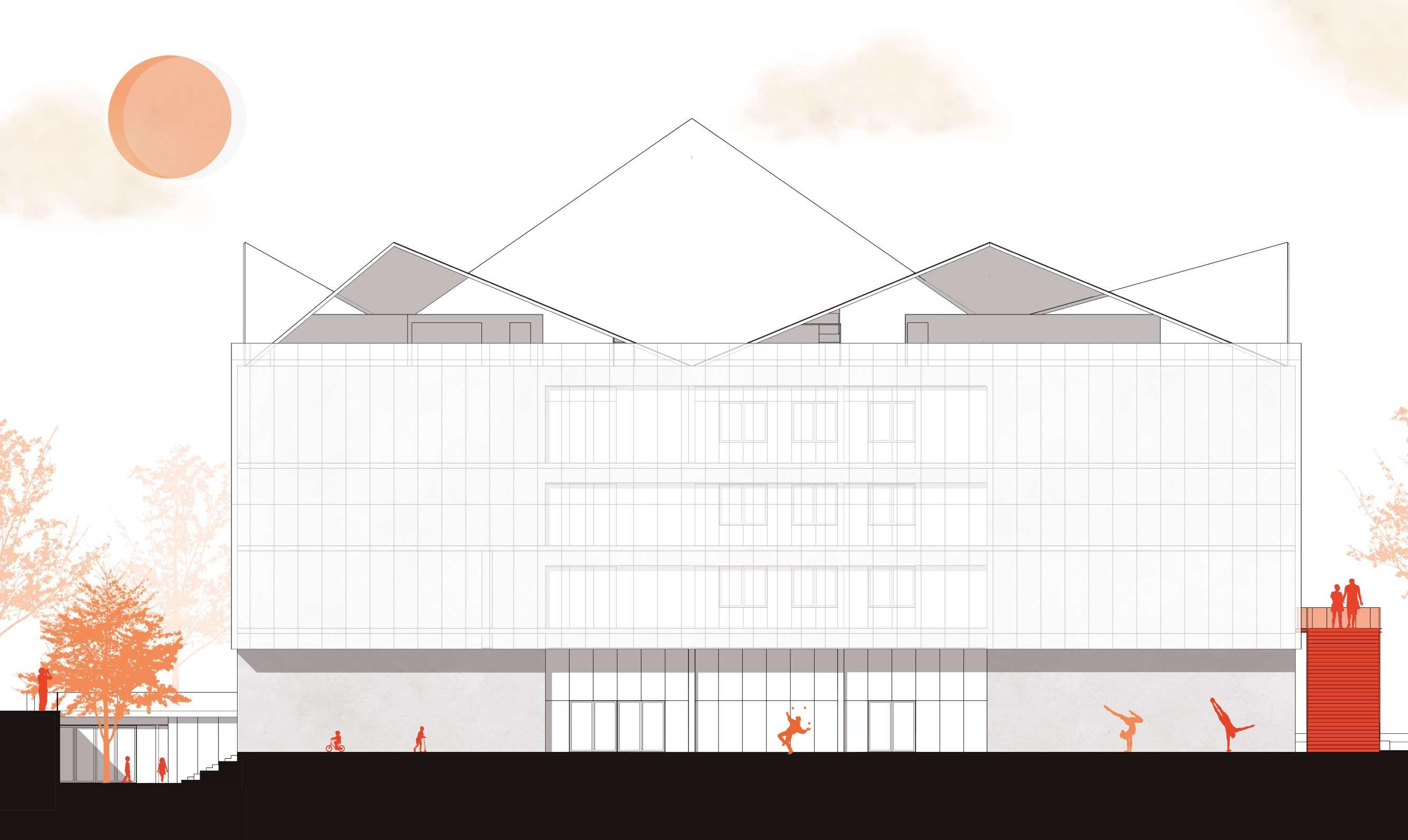

D1 D2 D3 D4
Cubierta Steel Deck
Terminación cemento pulido
Vigas metálicas sección “I” Perfil IPN 450
Terminación color blanco brillante
Carpintería metálica paños fijos con DVH
Terminación color blanco brillante
Diagonales metálicas sección circular Ø 35cm
Terminación color blanco brillante
Baranda cubierta con metal perforado - con agarres metálicos para colgar elementos

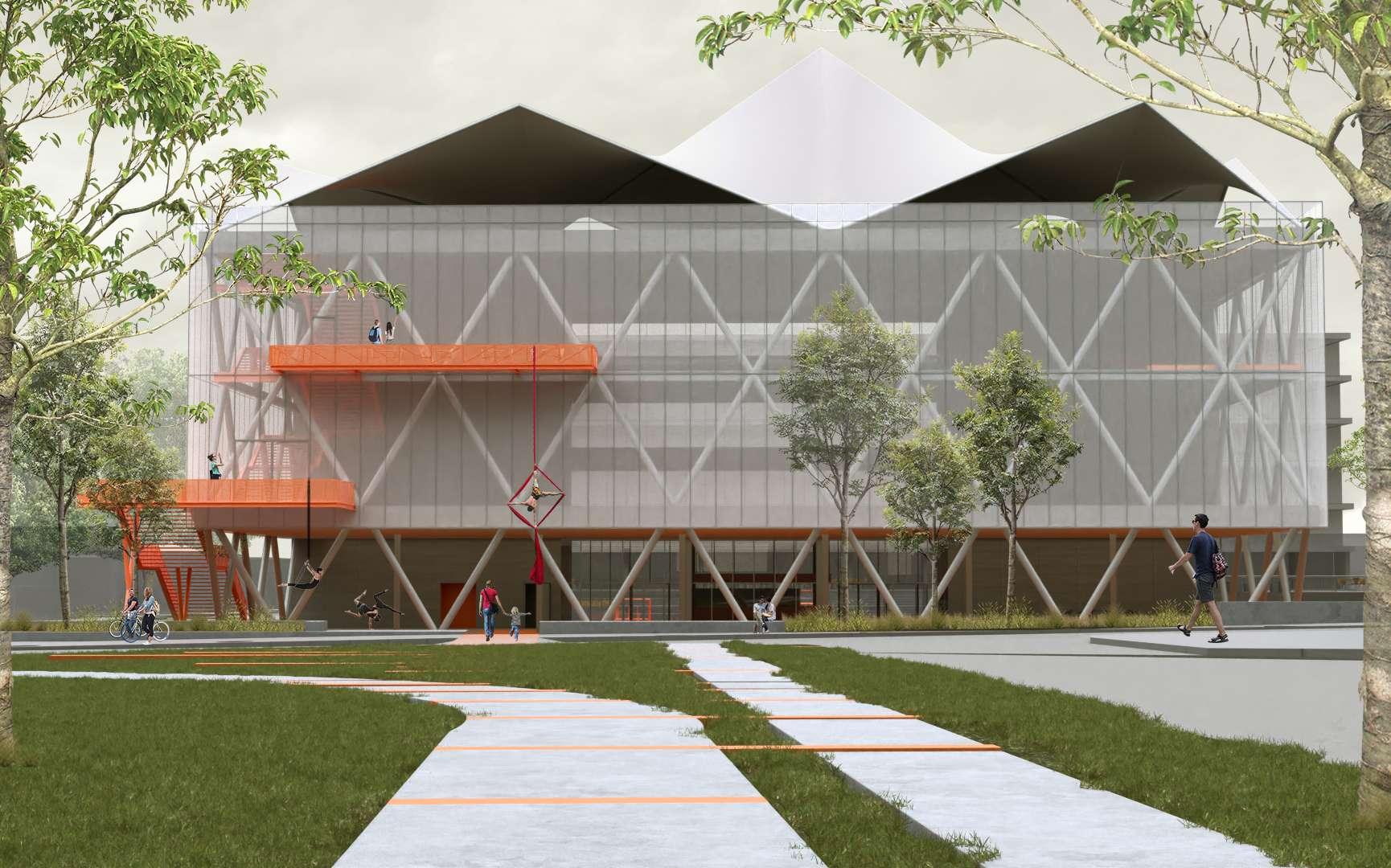

Piel de malla de vidrio de PTFE (recubierta de politetrafluoretileno) con tiras LED
75% reflexión, 10% absorción, 15% de transmisión
Carpintería metálica corredera con DVH
Terminación color blanco brillante
Cielorraso de malla de vidrio de PTFE (recubierta de politetrafluoretileno) con tiras LED
Losa H° A° según cálculo
Terminación cemento pulido color naranja
Losa H° A° según cálculo
Terminación piso de goma Durban color naranja
Tabique H° A° según cálculo e= 50cm
Pozo H° A° según cálculo Ø 1,20m - L = 4,00m

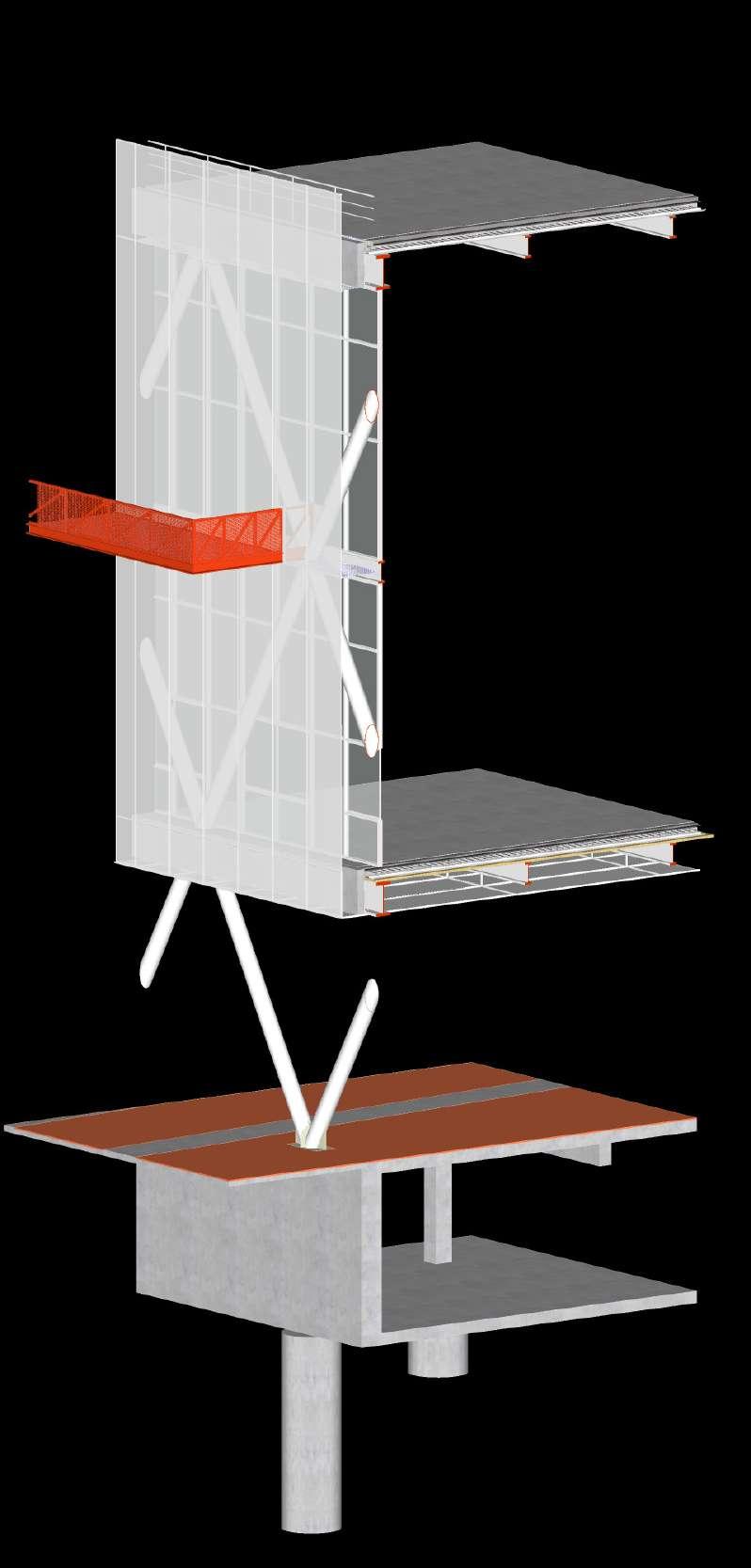

Baranda metálica

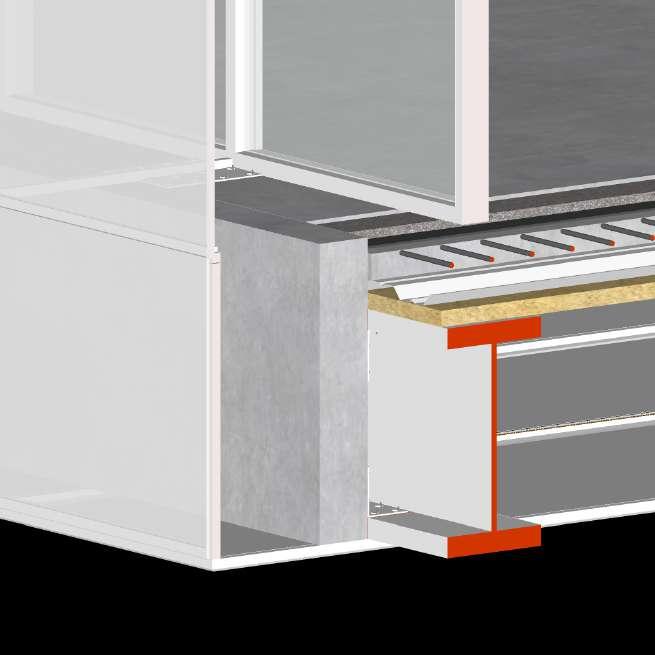

Cemento pulido
Canaleta metal desplegado
Carpeta nivelación pend. 5% alivianada
Membrana asfáltica

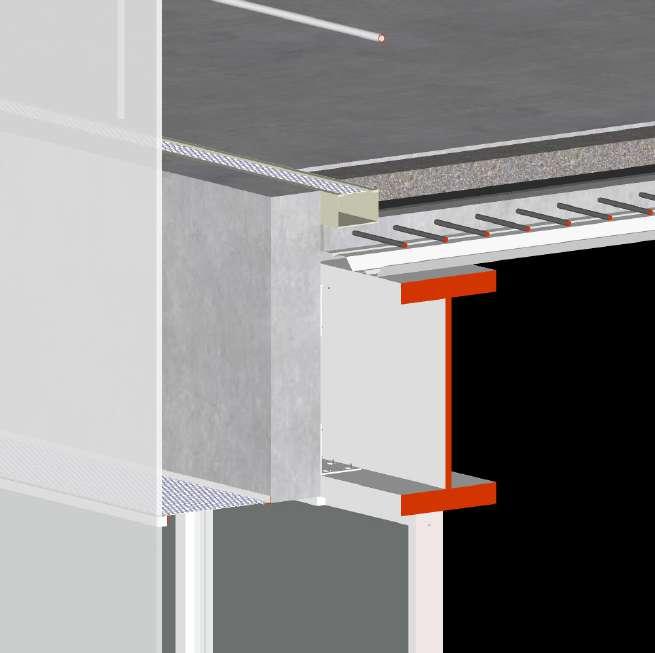

Steel Deck
Viga metálica seccion “I” 70 x 35cm
Placa de H° premoldeado
Piel de malla de vidrio de PTFE
Pletina metálica sección “L”abulonada
Alero de metal desplegado
Carpintería metálica con DVH

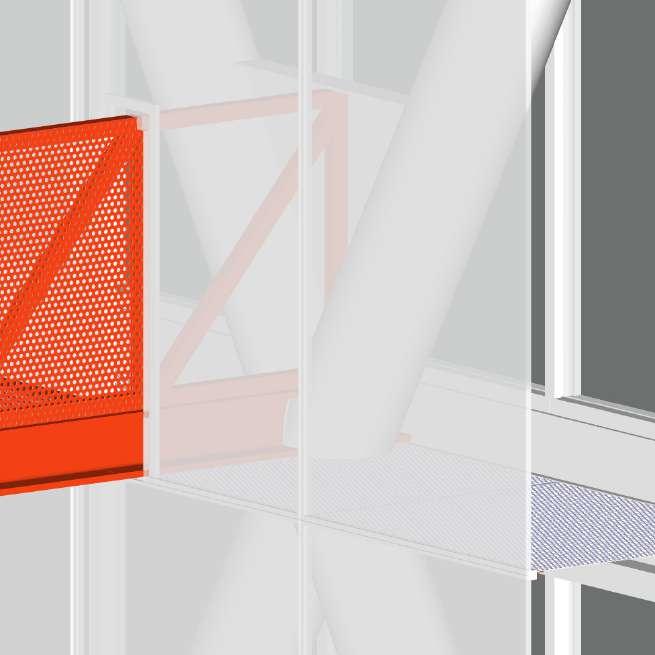

Pieza metálica soldada a diagonales para empotramiento viga reticulada
Viga reticulada metálica - baranda empotrada
Diagonales metálicas tubos de sección circular Ø 35cm
Cierre baranda metal perforado
circular color naranja
Piso balcón metal desplegado color naranja
Perfil metálico “I” empotrado a diagonales
Alero de metal desplegado
Carpintería metálica con DVH
Cemento pulido
Piel de malla de vidrio de PTFE
Pletina abulonada - soporte piel
Carpeta nivelación H° alivianado
Membrana asfáltica
Steel Deck
Lana de vidrio e: 5cm sostenida con malla alambres
Placa de H° premoldeado
Viga metálica seccion “I” 70 x 35cm
Tira LED iluminación cielorraso
Cielorraso susp. de malla de vidrio de PTFE
Pletina metálica sección “L”abulonada
Diagonales metálicas tubos de sección circular Ø 35cm
Cemento pulido color naranja
Cemento pulido
Piso de goma Durban color naranja

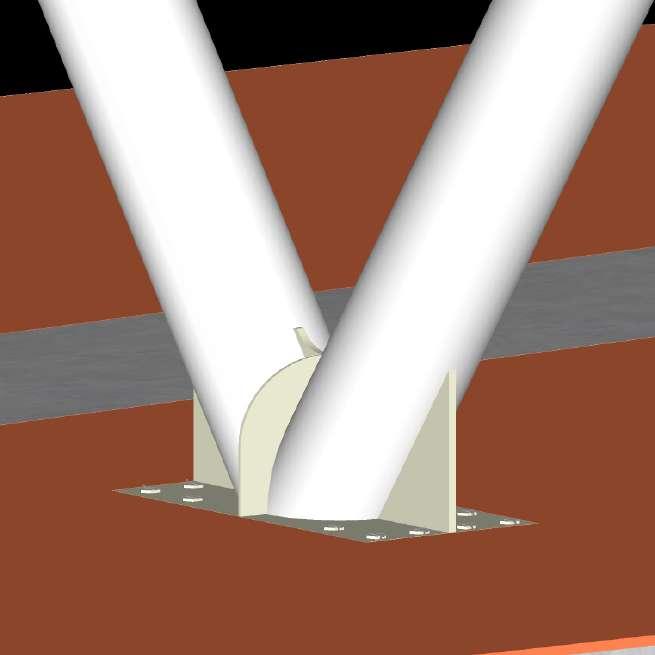

Pletina metálica para unión diagonales con tabique (subsuelo)
• soldada a diagonales
• abulonada a tabique H° A°
Unión diagonales entre sí soldadas

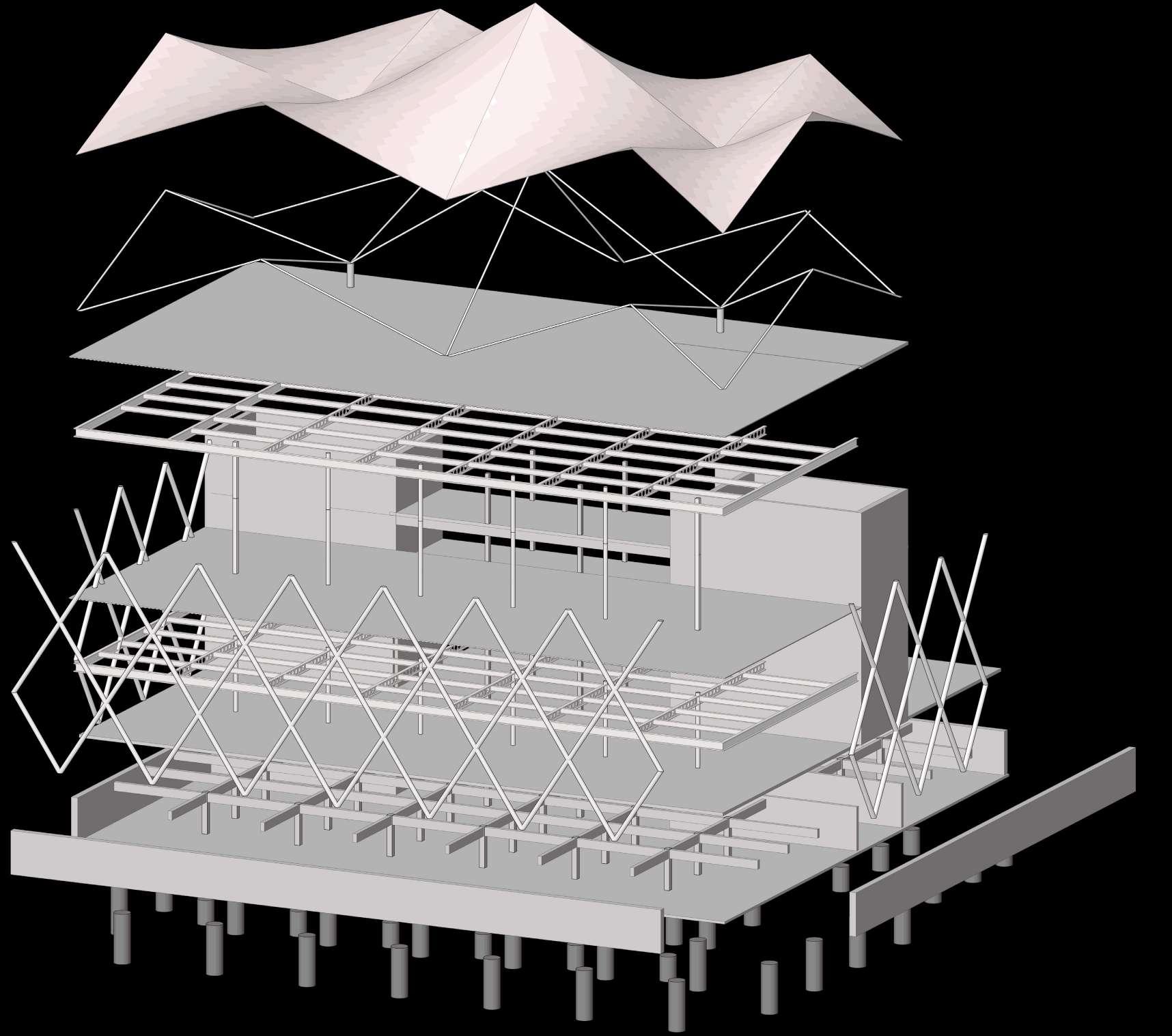

CARGAS HORIZONTALES: SISMO
1- TABIQUES H° A°
2- DIAGONALES METÁLICAS ESTRUCTURA
SUBSUELO H° A°
TENSOESTRUCTURA
1- TABIQUES H° A°
mayor rigidez 2/3 del corte basal: fuerza horizontal causada por el sismo en la base del edificio
2- DIAGONALES METÁLICAS
menor rigidez 1/3 del corte basal: fuerza horizontal causada por el sismo en la base del edificio
LOSAS H° A° STEEL DECK
MEMBRANA TENSADA PTFE
Recubrimiento de tela de vidrio de politetrafluoroetileno (teflón)
ESTRUCTURA A COMPRESIÓN
Tubos metálicos de sección circular Ø 35cm
LOSA H° A°
según cálculo, e= 25cm
TABIQUES H° A°
según cálculo, eje Y e= 50cm; eje X e= 30cm
VIGAS H° A°
según cálculo, sección 70 x 30cm
COLUMNAS H° A° según cálculo, sección 30x 30cm
LOSA H° A° según cálculo, e= 25cm
ENTRAMADO VIGAS H° A°
según cálculo, sección 70 x 30cm
TABIQUES H° A°
según cálculo, e= 50cm
POZOS H° A°
según cálculo, e= 120cm largo p/ cargas horizontales 4m, largo p/ cargar verticales 2m
STEEL DECK
VIGAS METÁLICAS ALVEOLARES
Sección “I” 70 x 25cm
VIGAS METÁLICAS PERIMETRALES
Sección “I” 70 x 35cm
COLUMNAS METÁLICAS
COLUMNAS METÁLICAS
Tubos metálicos de sección circular Ø 35cm
STEEL DECK
VIGAS METÁLICAS
Pérfil IPN 450 45 x 17cm
DIAGONALES METÁLICAS
Tubos metálicos de sección circular Ø 35cm

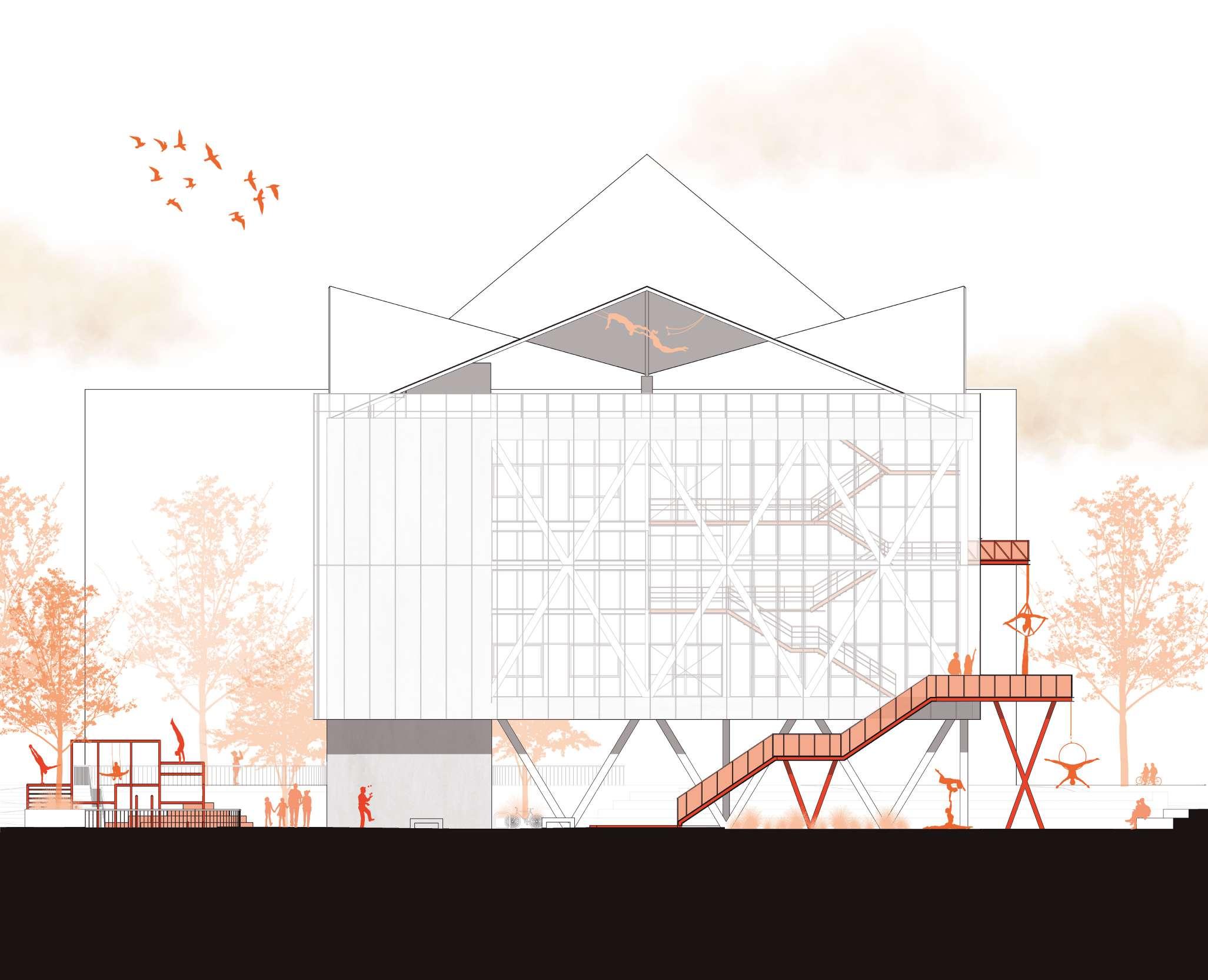

ESCALERA METÁLICA
COLGADA Y APOYADA SOBRE
ESTRUCTURA PRINCIPAL
(tensores y columnas)

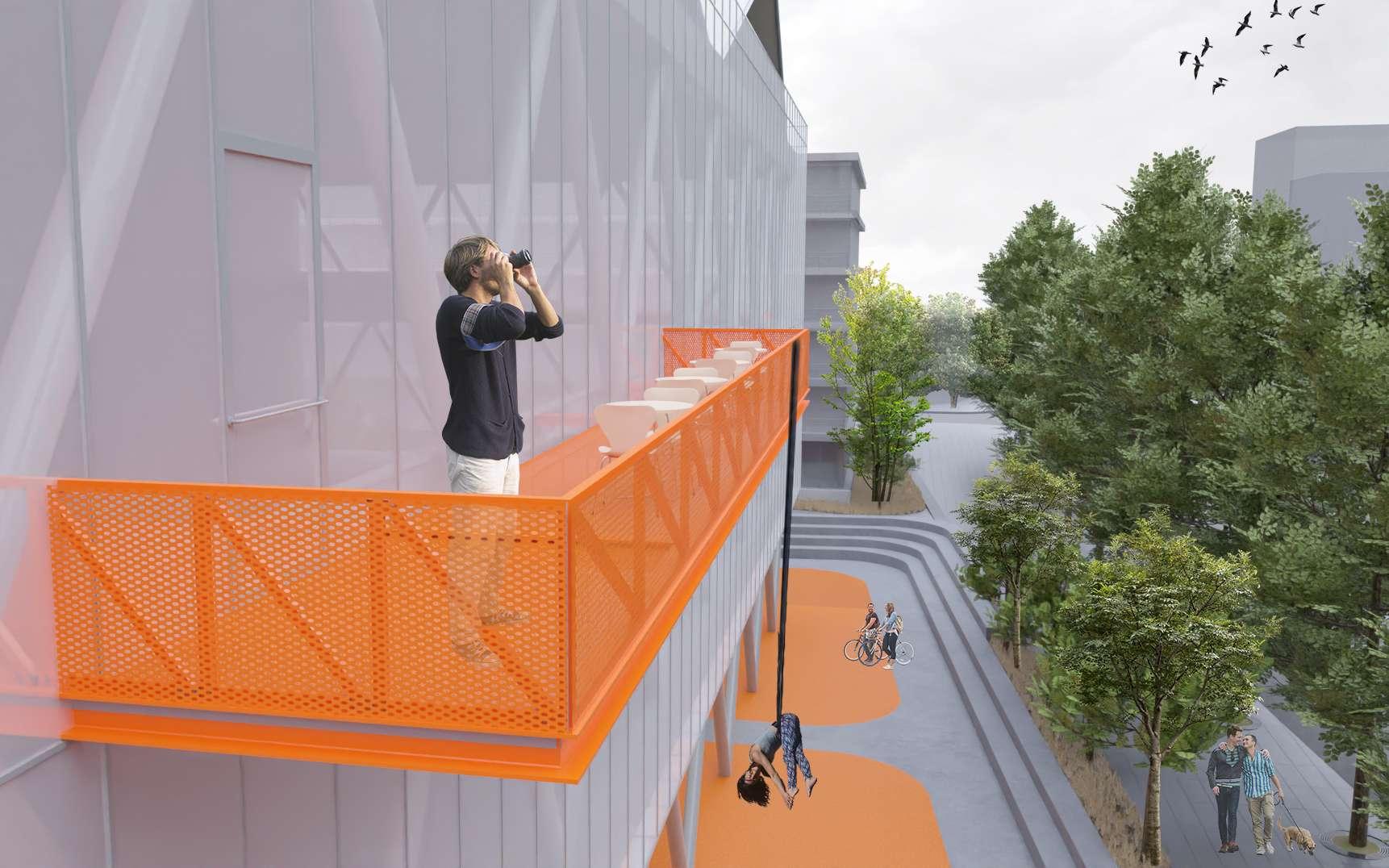

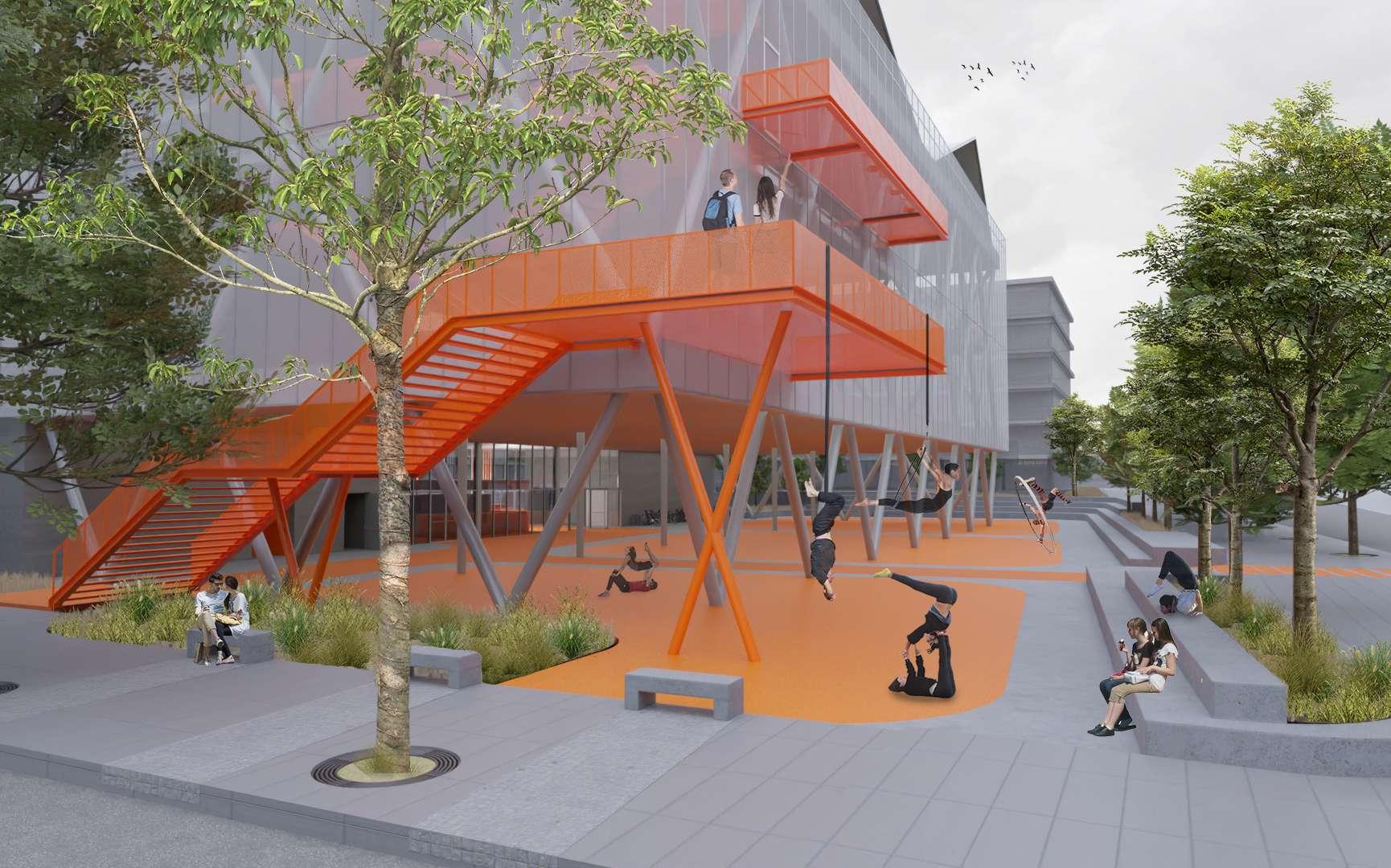

BALCÓN METÁLICO
EN VOLADIZO (reticulado metálico)

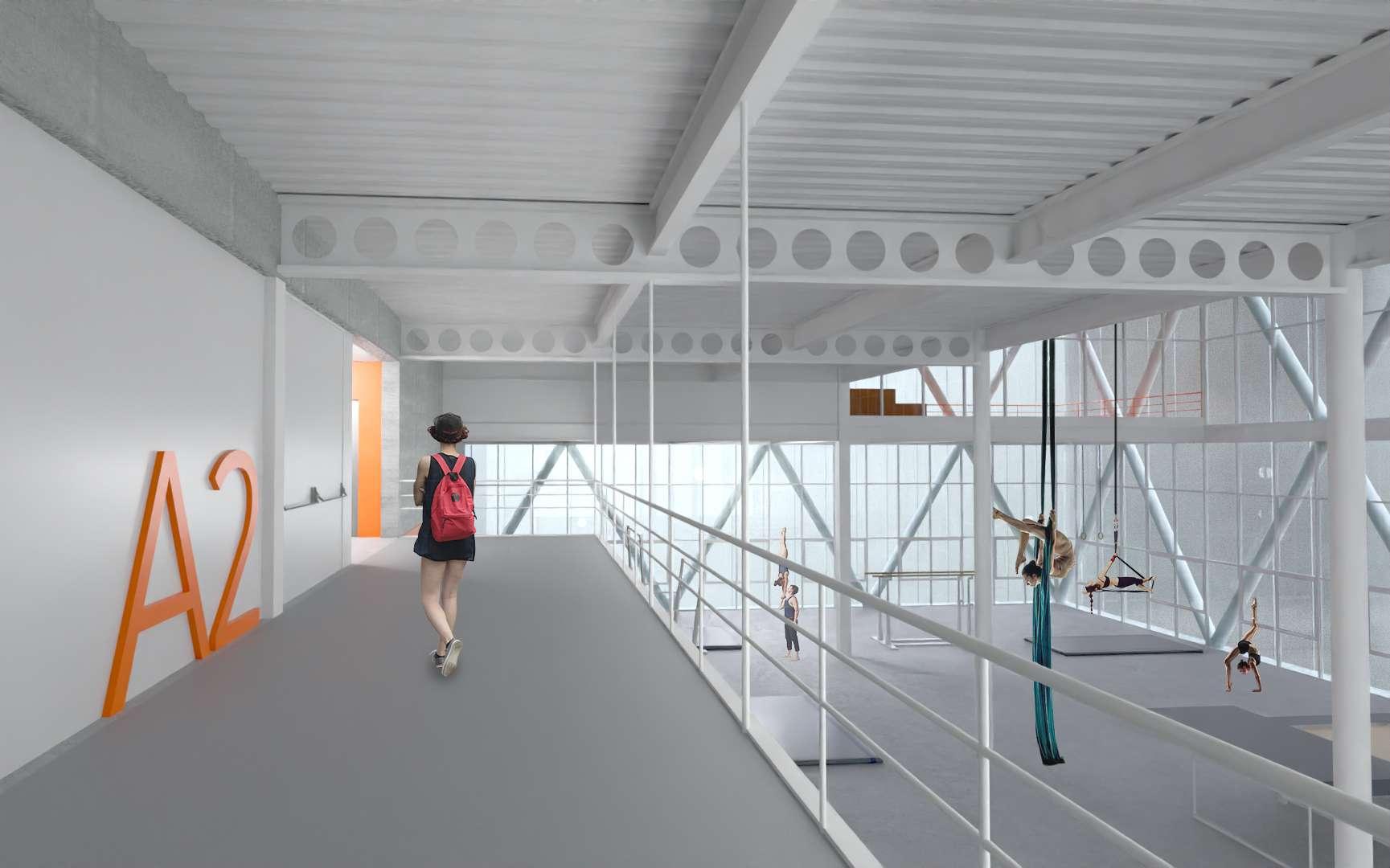

PASARELA METÁLICA
COLGADA DE ESTRUCTURA
PRINCIPAL
PUENTE MÓVIL METÁLICO
COLGADO DE ESTRUCTURA
PPAL. (con rieles y tensores)
ENTRE PISO STEEL DECK
APOYADO SOBRE
ESTRUCTURA PRINCIPAL
(columnas)
ENTREPISOS - PASARELAS
