G2: CIUDAD Y PATRIMONIO HISTÓRICO-EDIFICIO MULTIFAMILIAR SOSTENIBLE

CULTURA Y PATRIMONIO HISTÓRICO

EDIFICIO EDIFICIO

MULTIFAMILIAR MULTIFAMILIAR

SOSTENIBLE SOSTENIBLE

MORALES AGUILAR JUDITH ELIZABETH

ORTIZ RUIZ BRAYAN EFRAIN

VALLES SEMINARIO ADRIAN ANTONY

EDIFICIO MULTIFAMILIAR SOSTENIBLE

PROCESODE

V A R I A B L E U S U A R I O

V A R I A B L E C O N T E X T O V A R I A B L E F U N C I Ó N

V A R I A B L E F O R M A R E S U M E N P R O C E S O D E D I S E Ñ O

E S U M E N D E I D E A R E C T O R A

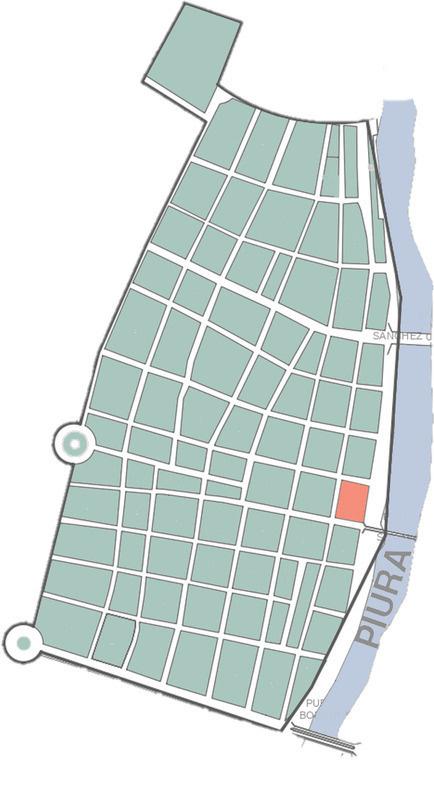

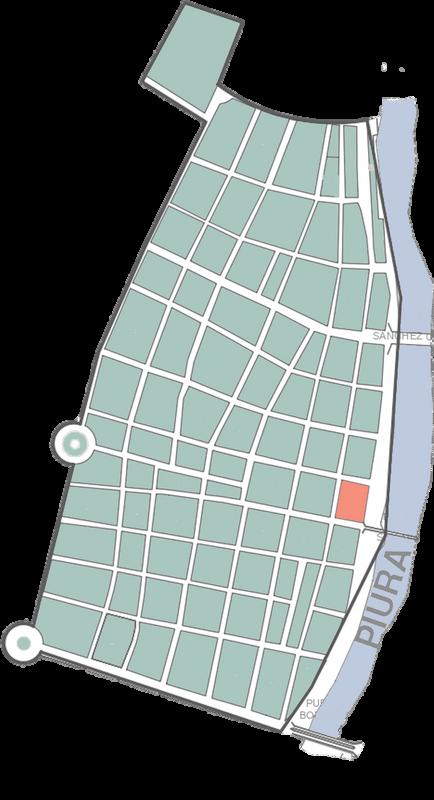

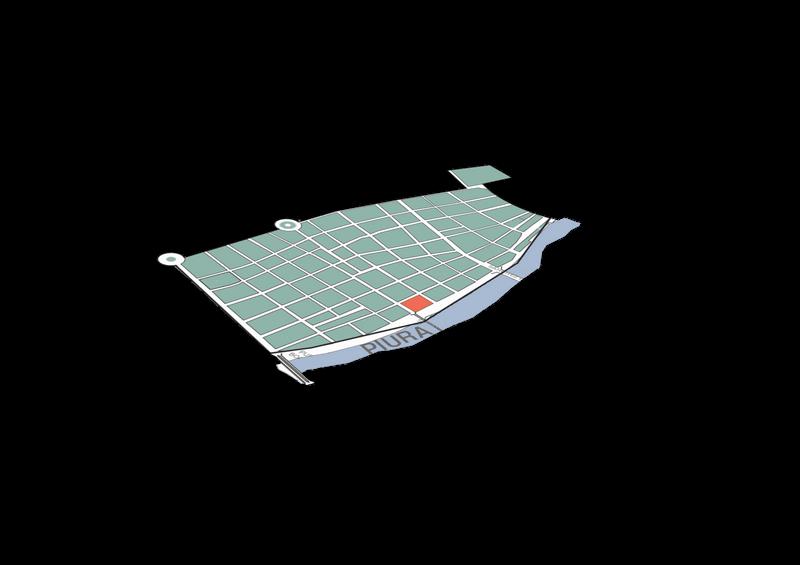

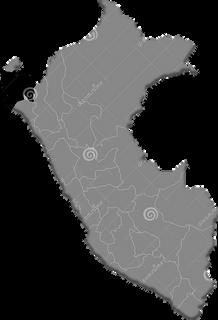

U B I C A C I Ó N - C O N T E X T O U R B A N O

P A R Á M E T R O S U R B A N O S

PROPUESTA

Z O N I F I C A C I Ó N

P L A N O S G R Á F I C O S

A C C E S O S Y C I R C U L A C I O N E S

M A Q U E T A 3 D V O L U M É T R I C A E S P A C I A L

I S T A S 3 D E X T E R I O R E S

aúPer ísP

PERÍMETRO: 214.37 ml.

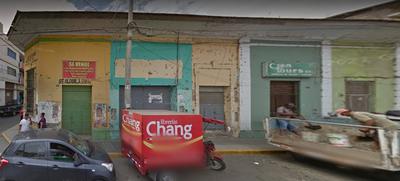

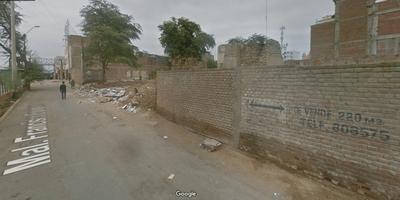

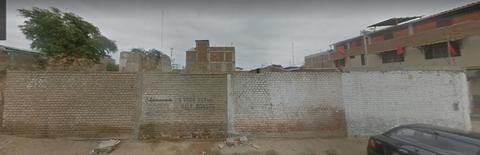

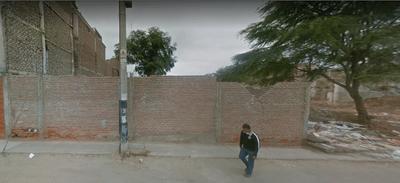

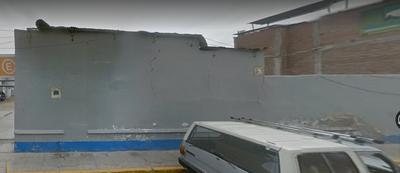

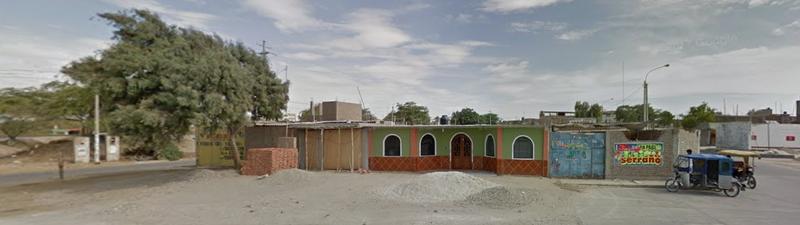

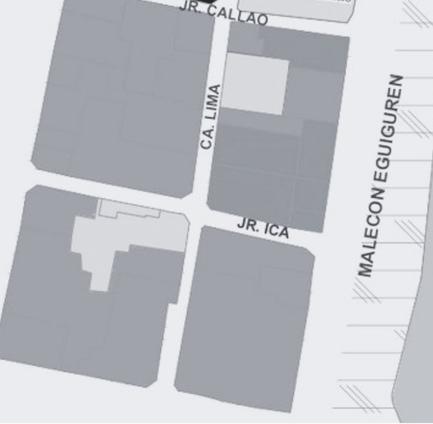

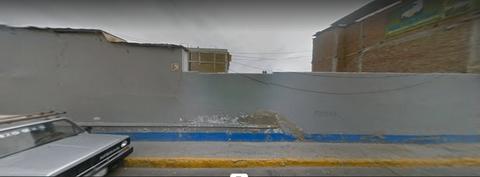

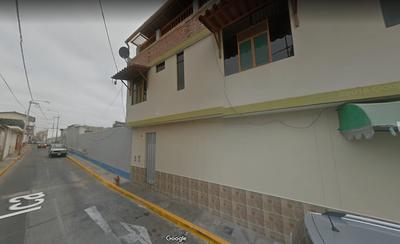

UBICACIÓN DEL TERRENO: Calle Lima transversal Jr. Ica Malecón Eguiguren.

ALTURA DE EDIFICACIÓN MÁXIMA:

URBANOS

DE EDIFICACIÓN MÁXIMA:

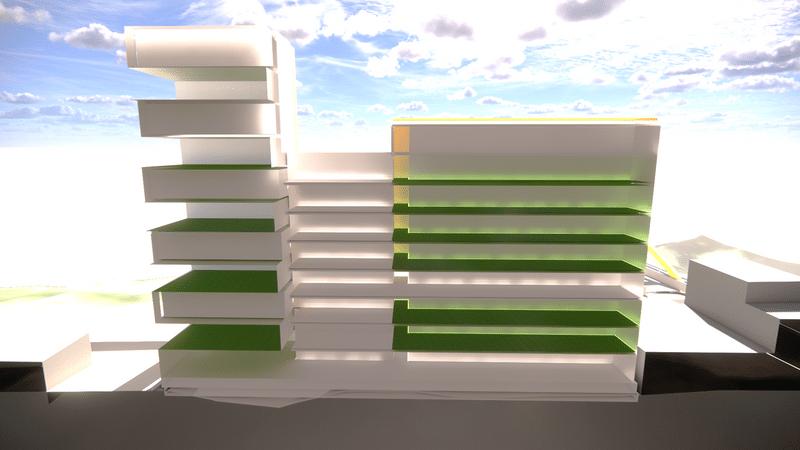

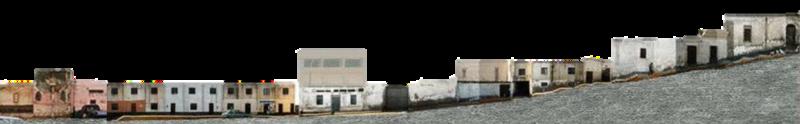

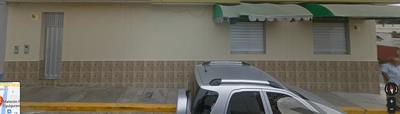

ELEVACIÓN FRONTAL JR. HUANCAVELICA

PROCESODEDISEÑO

VARIABLE: USUARIO

2 ADULTOS

2 NIÑOS

USUARIO

Proyecto de gran envergadura para aquellos habitantes o familias que desean mejorar su calidad de vida para el confort de sus hijos.

Depende de sus características se plantea el diseño de dos tipos de departamentos: flat y dúplex.

TURISTAS

COMUNIDAD

ACTIVIDADES

Interactuar. Descansar. Caminar. Hacer deporte. Culturizarse. Actividades al aire libre.

NECESIDADES

Ubicación geográfica céntrica, con calles de carácter histórico y turístico.

Mayor dotación de equipamientos urbanos.

Buscan condiciones de confort, calidad y seguridad

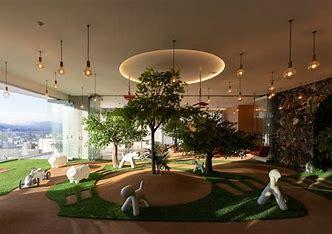

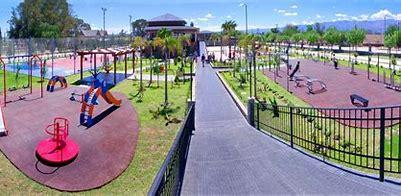

Requieren de espacios de esparcimiento y recreación, así como también estacionamiento, gimnasio, etc

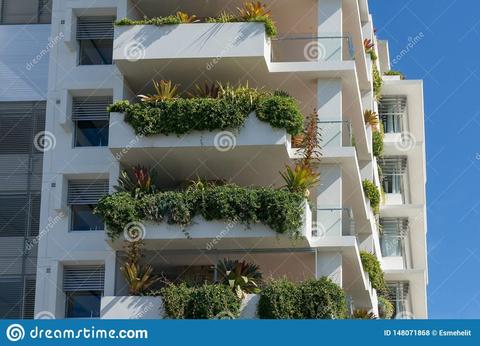

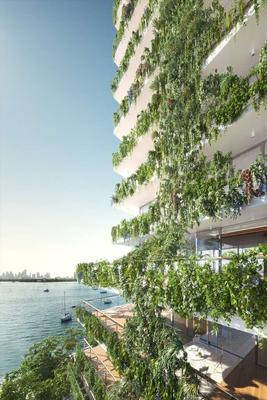

Balcones, formado por elementos vegetales que sombrean la fachada de la edificación.

Espacios abiertos y pasadizos, que permitirá que la energía del aire y la luz se desplace de manera fluida.

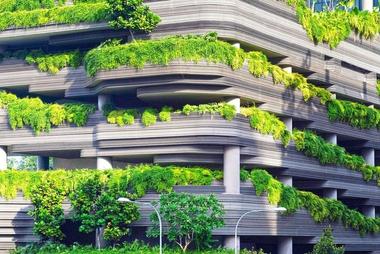

Cortinas de vegetación que permitirán mayor privacidad a la variedad de departamentos, brindando un aspecto ecológico.

EDIFICIO MULTIFAMILIAR SOSTENIBLE

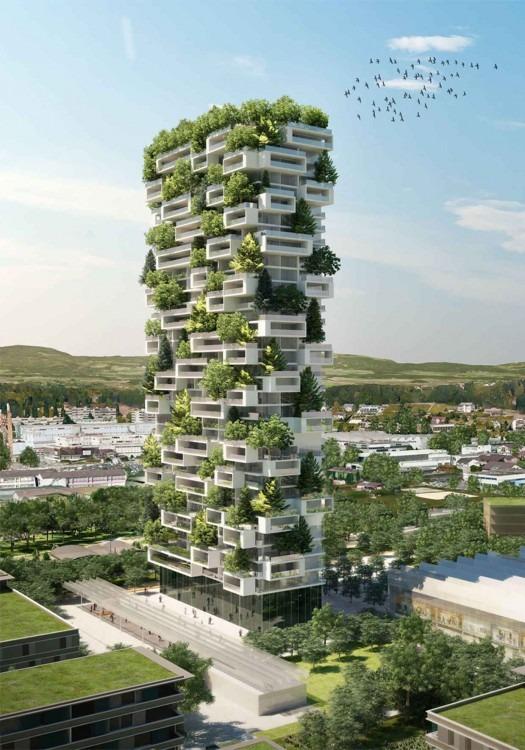

Techos verdes que ayudan a regular la temperatura interior del inmueble y ahorrar energía.

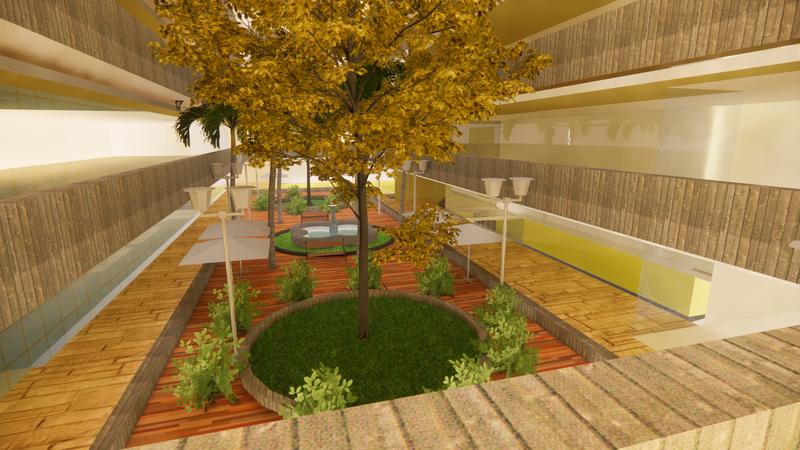

Crear un patio central verde, que permitirá la organización de los demás recintos.

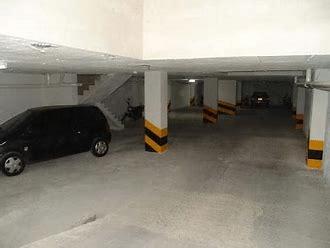

Diseño de un sótano para los espacios de la zona de servicio.

VARIABLE: CONTEXTO

ASOLEAMIENTO

DIRECCIÓN DE RAYOS SOLARES DOMINANTES:

De este a oeste.

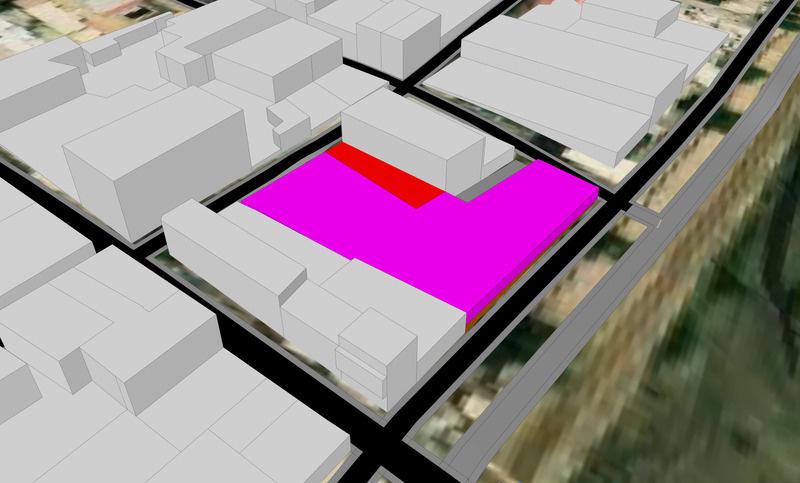

Se plantea dos volúmenes principales con características similares, en forma de L.

Permite la iluminación natural dentro de los ambientes.

VENTILACIÓN

DIRECCIÓN DEL VIENTO DOMINANTE:

De sur a norte.

Se ubica obstrucciones mediante cortinas de vegetación.

Optimiza la ventilación natural en todos los espacios.

Posee la vía princ además de vías sec y el Jr. Huan

JR. IC

JR. HUANCAV

CA. L I MA

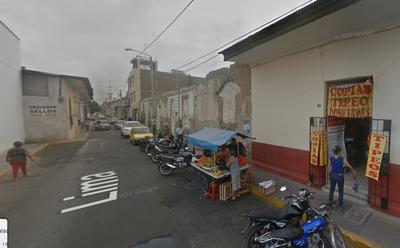

VÍAS

ipal: Ca. Lima, undarias: Jr. Ica ncavelica.

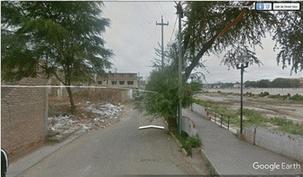

MALECÓN EGUIGUREN

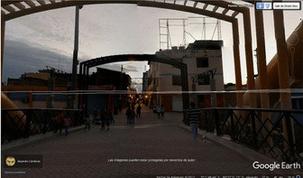

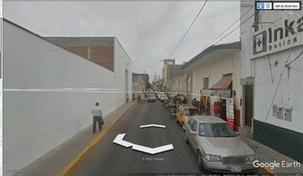

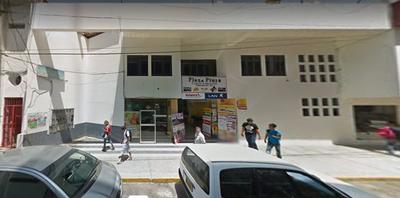

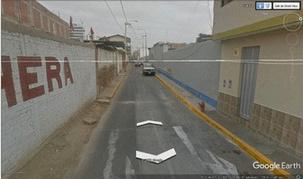

VISUALES

JR. ICA

SECUNDARIA

TOPOGRAFÍA

La zona de estudio presenta un relieve regularmente plano, con ciertas variaciones de altitud, que van desde los 29 m hasta los 31 m de altura,

RUIDOS

JMalecónEguiguren

Se generan visuales exteriores para un mejor panorama, además de vistas interiores para el confort del usuario.

Los ruidos más altos o de mayor frecuencia se dan en la calle Lima, ya que es una vía bastante transitada por vehículos motorizados, es por ello que se propone áreas verdes.

Lima Jr Ica

LIMA

MEDIO BAJO

CORTE

VARIABLE: FUNCIÓN

ZONIFICACIÓN

PLANTA- PISO 2 _ PISO 8

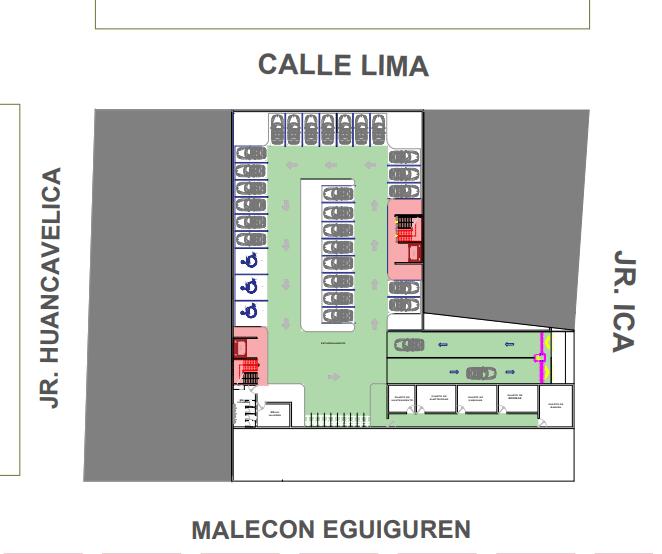

PLANTA- sotano

PLANTA- PISO 1

DE

VARIABLE: FORMA

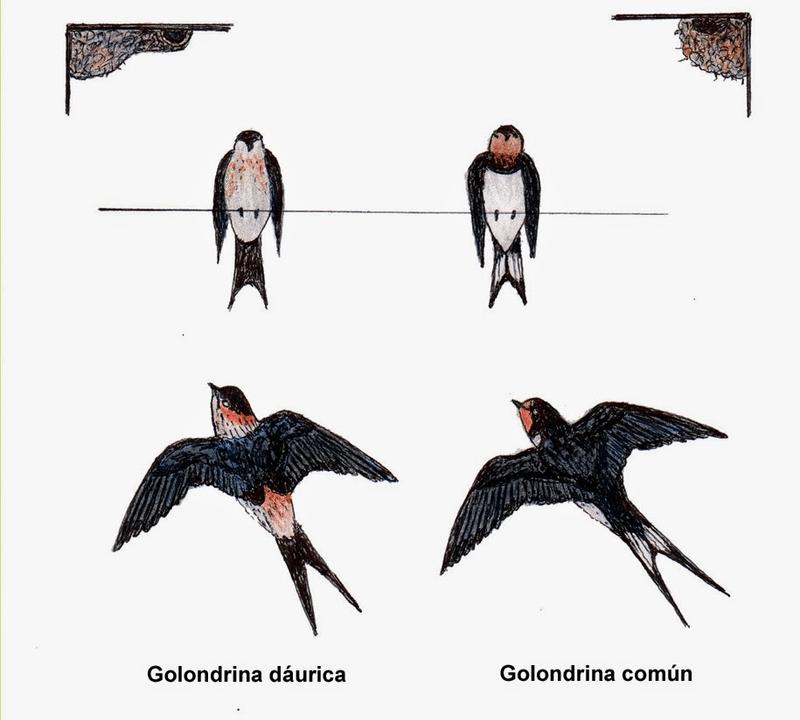

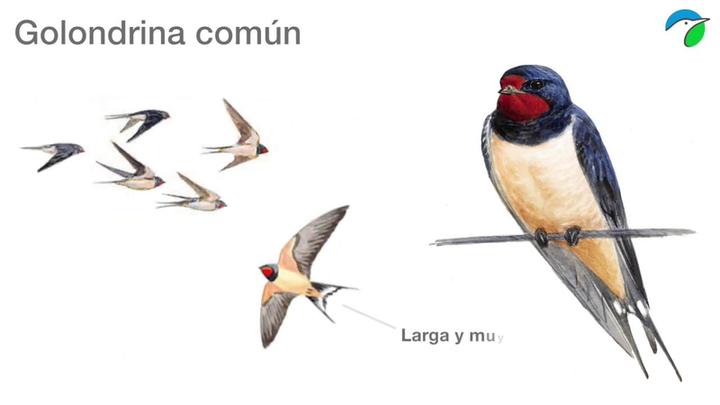

LA GOLONDRINA

CONCEPTUALIZACIÓN

Es una ave pequeña que destaca por su brillante plumaje de color azul oscuro y su cola ahorquillada con plumas externas másalargadasquelasinternas.

Esta ave suele ser una de las especies que más abundan en la Región Piura son migratorias que puede rondar lejanos lugares de su hábitat natural, comen insectos en zonas húmedas.

Se generarán espacios dentro de un complejo residencial, es decir las áreas comunes que pertenecen y pueden ser compartidos por los usuarios.

Repetición

Simetría

Jerarquía

Alineación

IDEA RECTORA

Frenteblanca Piconegro

olargrispost nucalanco Cabezaconcorona decoornegro

COMPONENTE CANÁLISIS

Aasnegras largasy estiizadas

Coanegra cortay ahorquilada

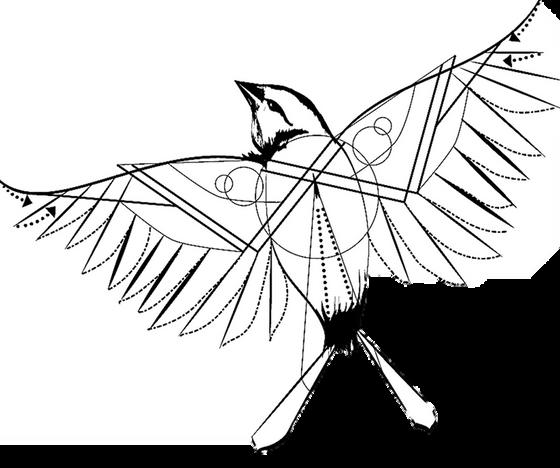

GEOMETRIZACIÓN

REPETICIÓN

JERARQUÍA

CENTRAL

SIMETRÍA

ALINEACIÓN

COMPOSICIÓN

VARIABLE: FORMA

El volumen central se convierte en el eje principal del edificio, el cual se conecta con todas las áreas.

El volumen central destaca sobre los demás por estar posicionado delante de ellos, además por su relación con las veredas propuestas.

MALECÓNEGUIGUREN

RITMO Y REPETICIÓN

ORGANIZACIÓN

VOLUMÉTRICA ESPACIAL

HUANCAVELICA

MALECÓNEGUIGUREN

Los 2 volúmenes principales poseen características similares y se repiten se forma proporcionada en el terreno.

Organización por agrupamiento

VARIABLE: FORMA

Elevación de volúmenes para generar variación en las alturas y genere un confort dinámico de la edificación.

RESUMEN: PROCESO DE DISEÑO

Sustracciones de volúmenes en forma consecutiva para generar terrazas y evitar solidez en la fachada.

Adición de planos elevados en las terrazas para generar jerarquía de la zona, así como también generar balcones y circulaciones en la edificación.

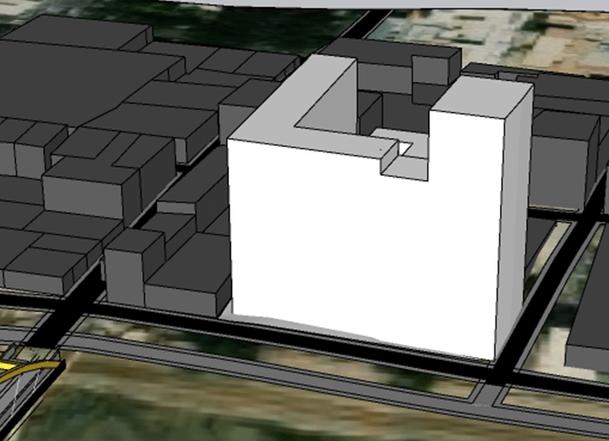

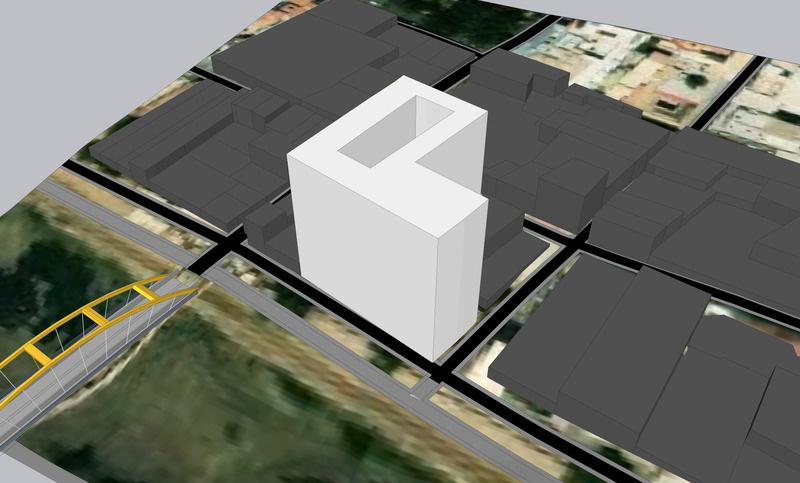

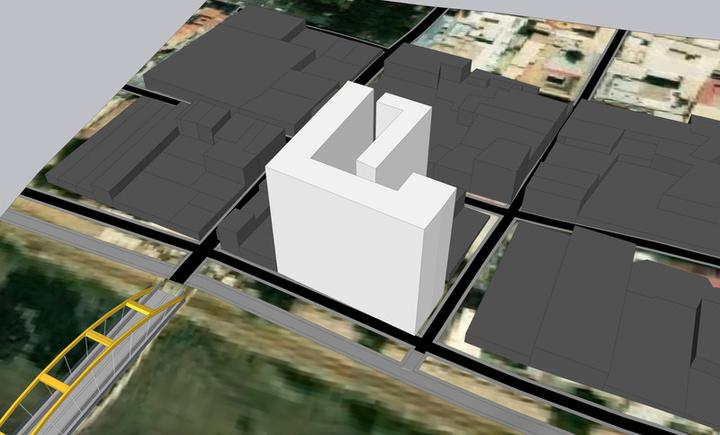

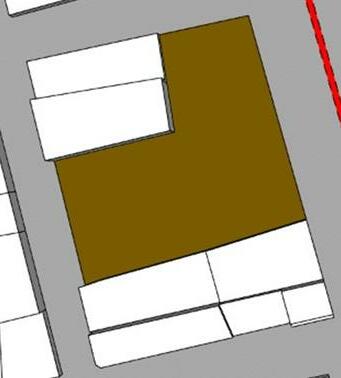

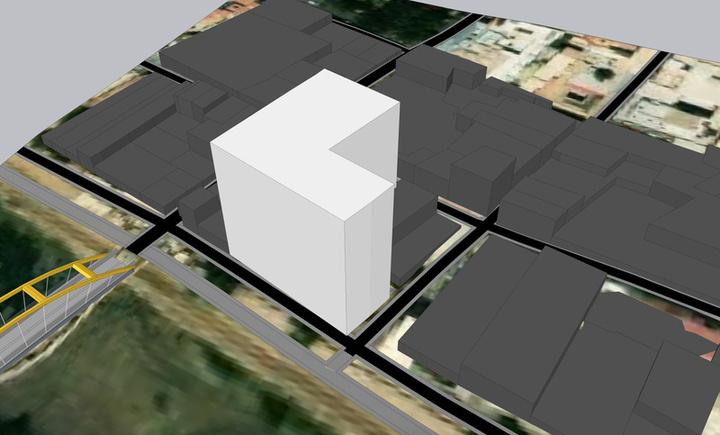

Volumen solido inicial ,emplanlantado en el terreno en forma de L.

Sustracción volumétrica para generar un patio central en la edificación.

Sustracción volumétrica para generar visuales y ventilación de la edificación.

PROCESO DE DISEÑO

PROPUESTAFUNCIONAL

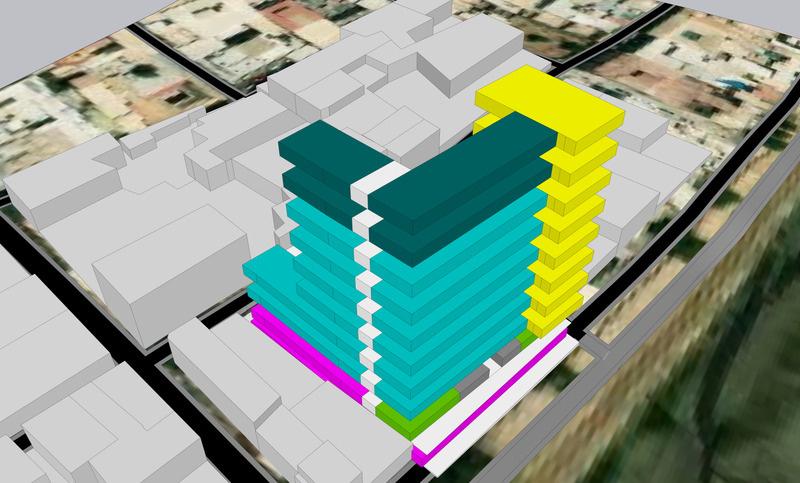

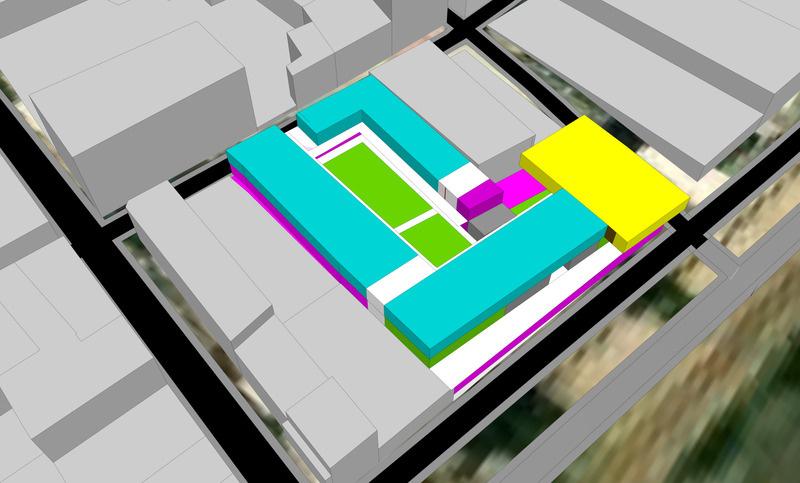

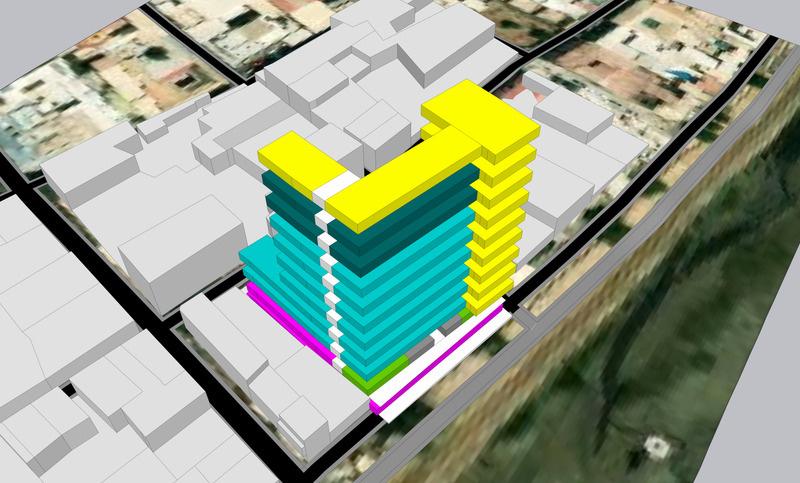

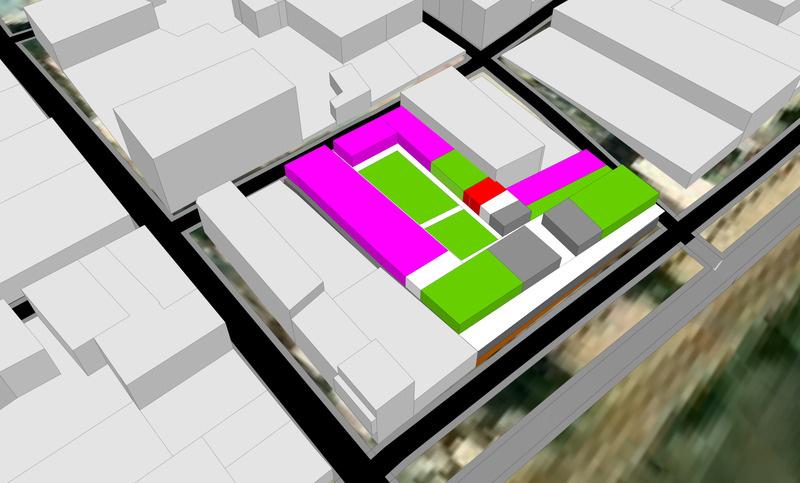

MACROZONIFICACIÓN 2D

COMPLEMENTARIA

SERVICIOS

PLANTA- sÓtano

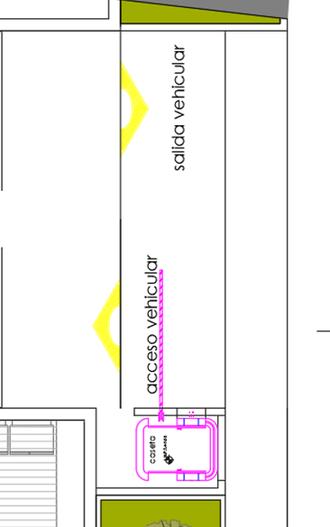

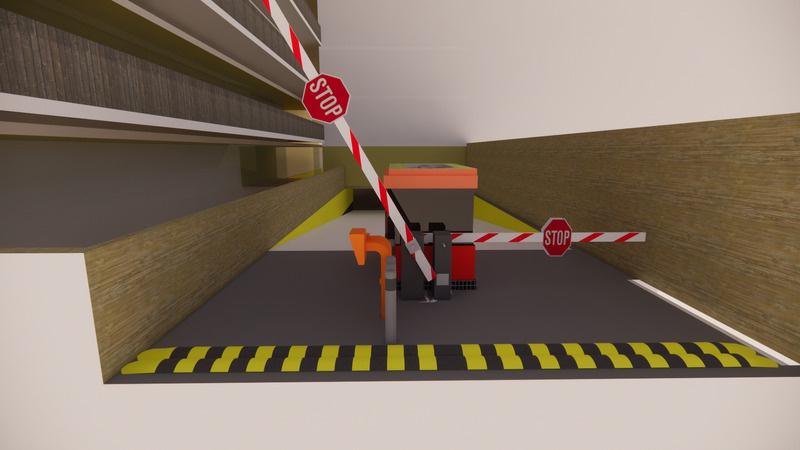

ACCESO VEHICULAR

ACCESO PEATONAL SECUNDARIO

COMPLEMENTARIA

RECREACIÓN

ZONIFICACIÓN

INGRESO

PRIVADA

SERVICIO

RECREATIVA

INGRESO

SOCIAL

ACCESO PEATONAL PRINCIPAL

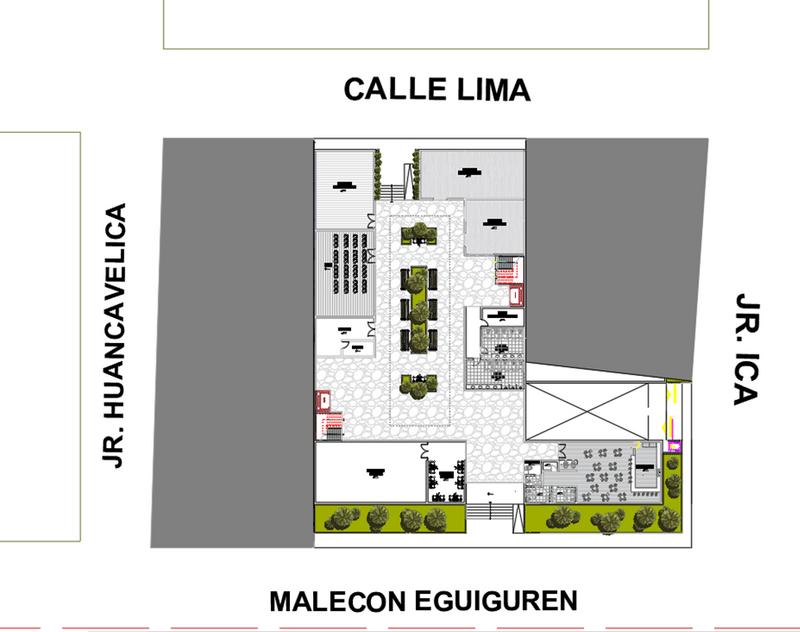

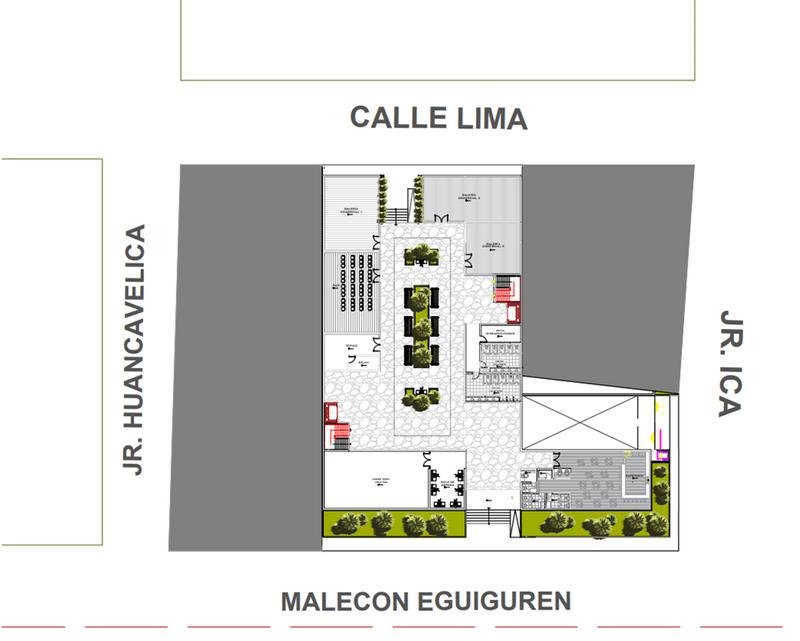

PLANTA- 1ER NIVEL

PROPUESTA FUNCIONAL

MACROZONIFICACIÓN 2D

A. PRIVADA

A. SOCIAL

PLANTA- 2do nivel

A. PRIVADA

SOCIAL

ZONIFICACIÓN

CIRCULACIÓN

INGRESO

PRIVADA

SERVICIO

RECREATIVA

SOCIAL

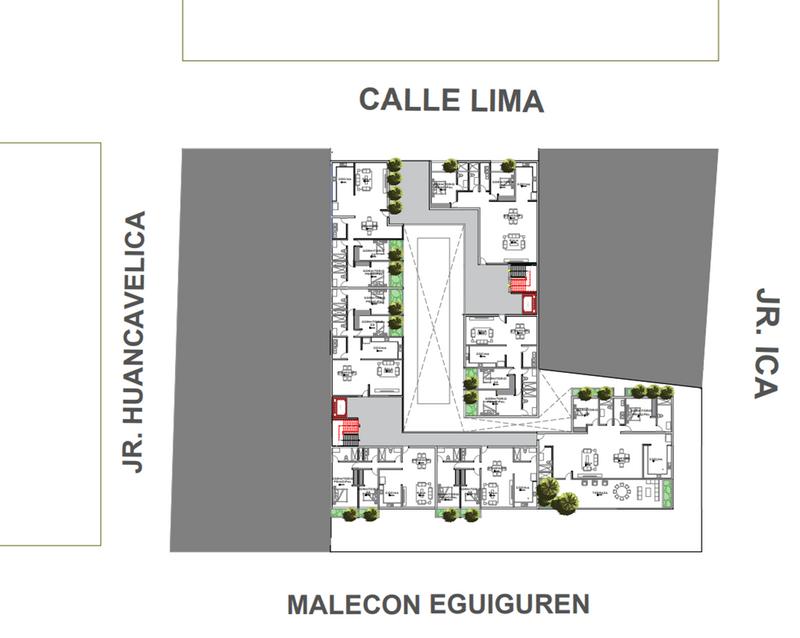

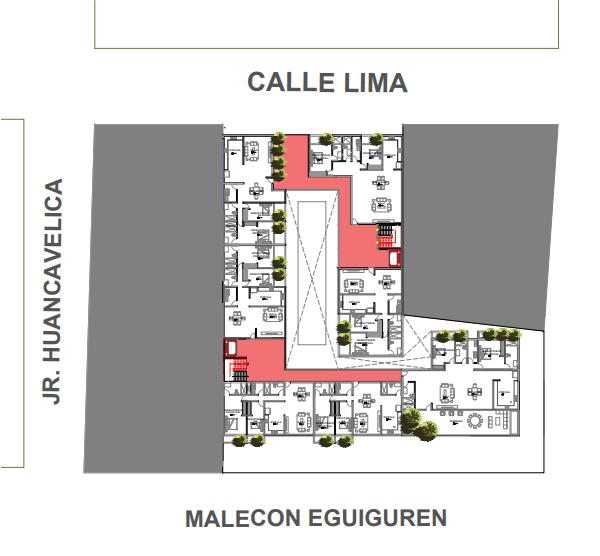

PLANTA- 3ER nivel (TÍPICA)

PROPUESTA FUNCIONAL

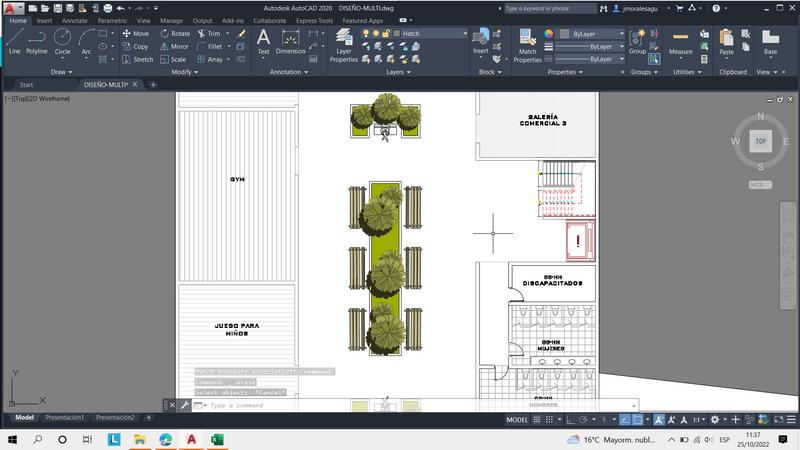

PLANOS GRÁFICOS

SS.HH COMPLETOS

PLANTA- sÓtano

CUarto de mantenimiento

CUarto de ELECTRICIDAD

CUarto de MÁQUINAS

CUarto de BASURA

CUarto de BOMBAS

BATERÍAS SANITARIAS

PLANOS GRÁFICOS

COCINA

SALA-COMEDOR

LAVANDERÍA

DORMITORIO SECUNDARIO + SS.HH COMPARTIDO

DORMITORIO PRINCIPAL + SS.HH

LAVANDERÍA

DORMITORIO SECUNDARIO + SS.HH COMPARTIDO

COCINA SALA-COMEDOR

DORMITORIO PRINCIPAL + SS.HH

TERRAZA

LAVANDERÍA

DORMITORIO SECUNDARIO + SS.HH COMPARTIDO

DORMITORIO PRINCIPAL

SALA-COMEDOR

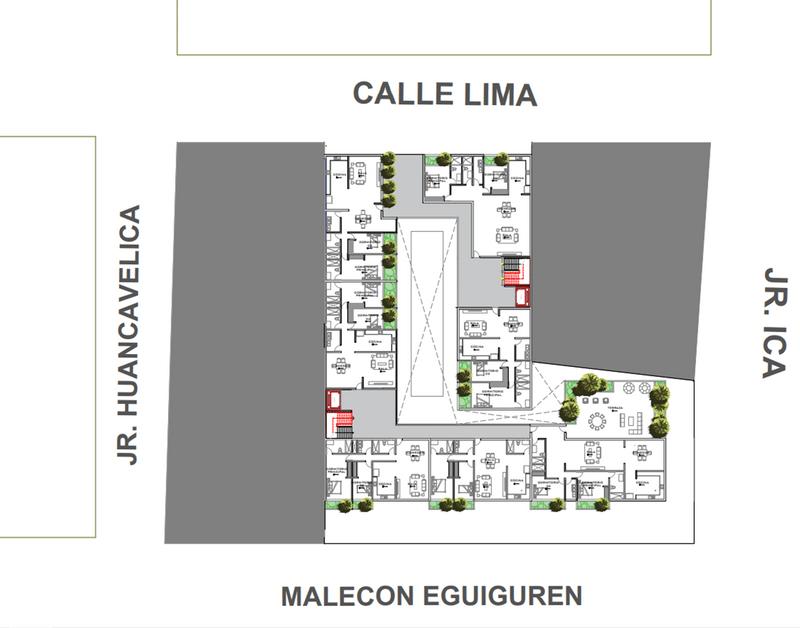

PLANTA- 2DO NIVEL

DORMITORIO SECUNDARIO + SS.HH COMPARTIDO

SALA-COMEDOR COCINA DORMITORIO PRINCIPAL + SS.HH

DORMITORIO PRINCIPAL + SS.HH

DORMITORIO SECUNDARIO + SS.HH COMPARTIDO

COCINA

TERRAZA

SALA-COMEDOR

NIVEL

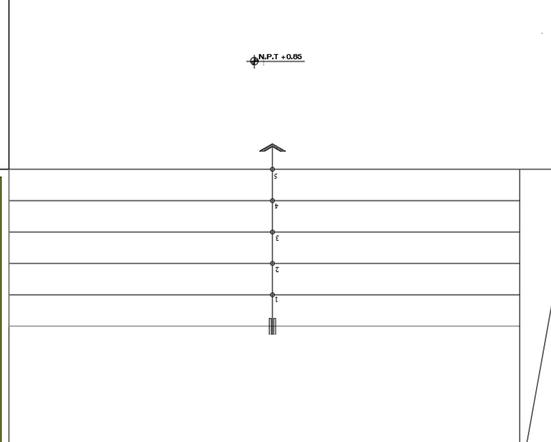

ACCESOS Y CIRCULACIONES

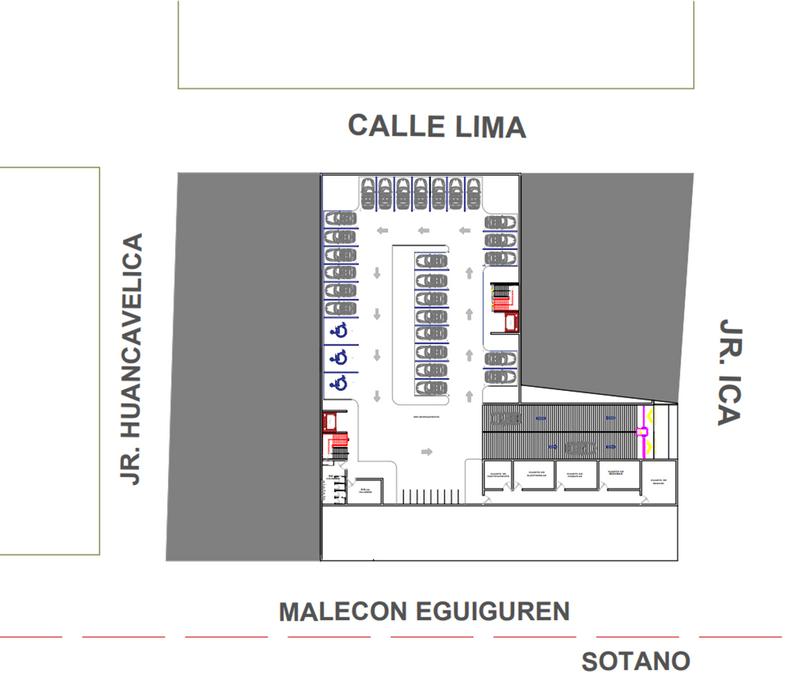

PLANTA- SÓTANO

ACCESO PRINCIPAL

CIRCULACIÓN PRINCIPAL

CIRCULACIÓN SECUNDARIA CIRCULACIÓN DE SERVICIO

ACCESO DE SERVICIO

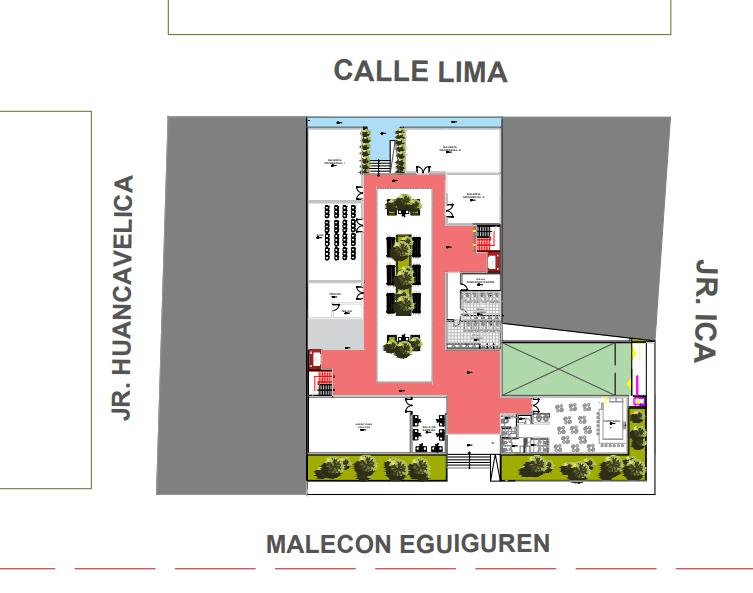

PLANTA- 1ER NIVEL

ACCESO SECUNDARIO

ACCESO DE SERVICIO

ACCESO PRINCIPAL

CIRCULACIÓN PRINCIPAL

CIRCULACIÓN SECUNDARIA CIRCULACIÓN DE SERVICIO

ACCESOS Y CIRCULACIONES

PLANTA- 2DO NIVEL

pasadizo PRINCIPAL

CIRCULACIÓN PRINCIPAL

CIRCULACIÓN SECUNDARIA

CIRCULACIÓN DE SERVICIO

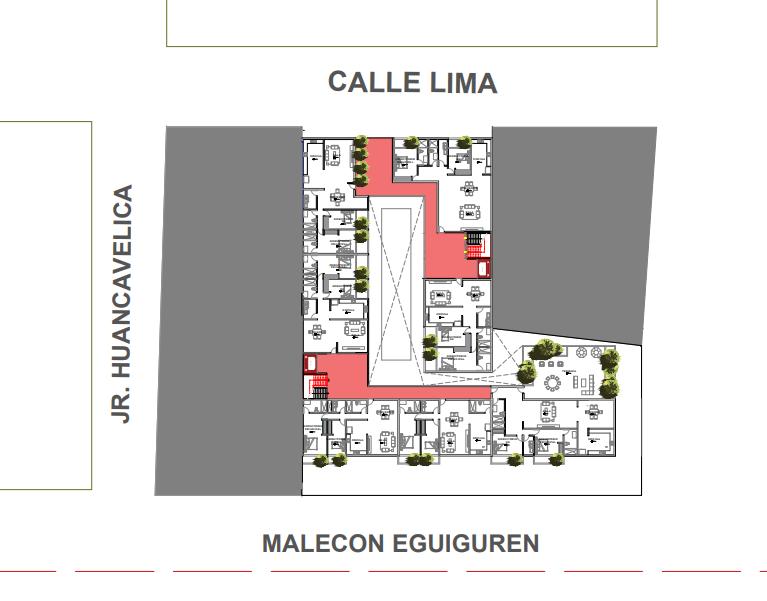

PLANTA- 3ER NIVEL (TÍPICA)

pasadizo PRINCIPAL

CIRCULACIÓN PRINCIPAL

CIRCULACIÓN SECUNDARIA CIRCULACIÓN DE SERVICIO

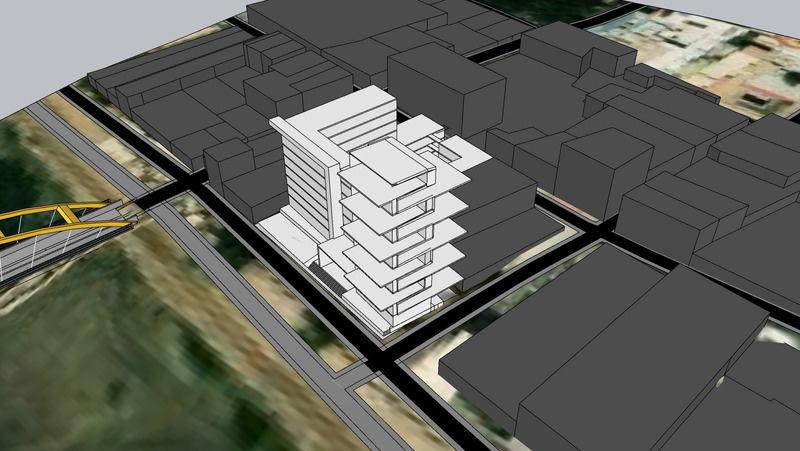

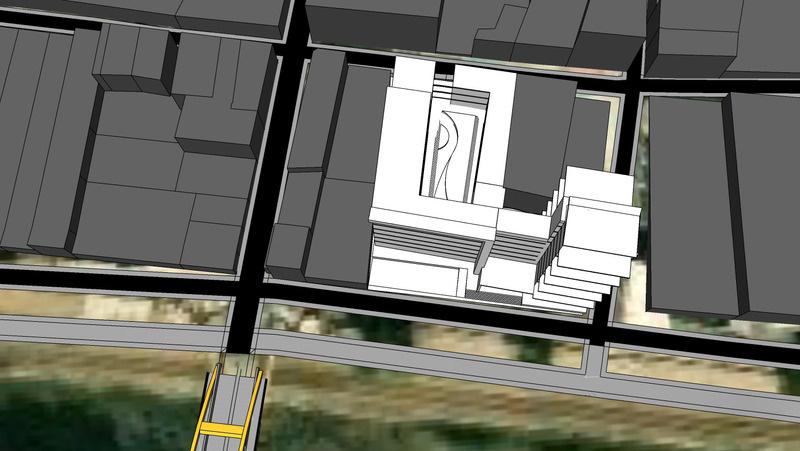

PROPUESTAVOLUMÉTRICAESPACIAL

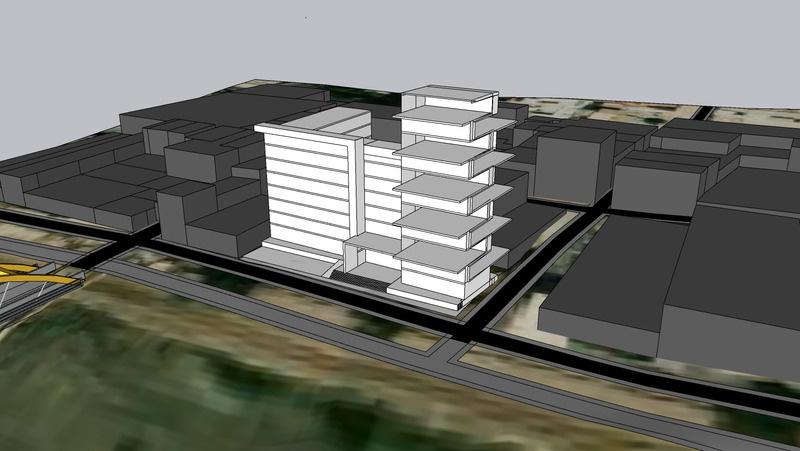

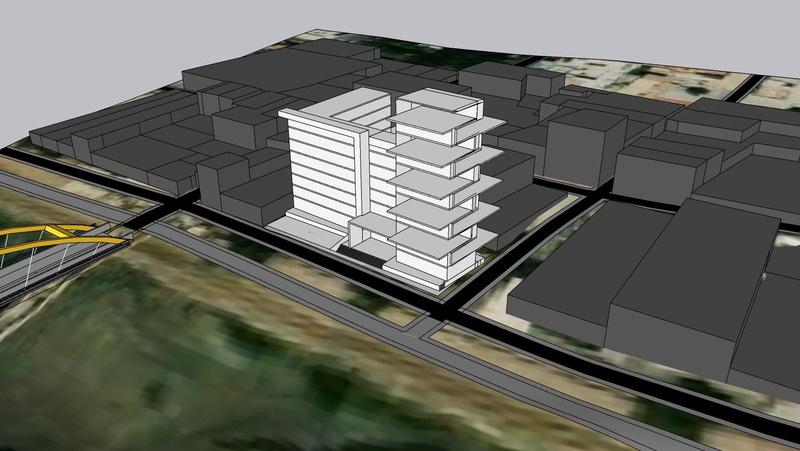

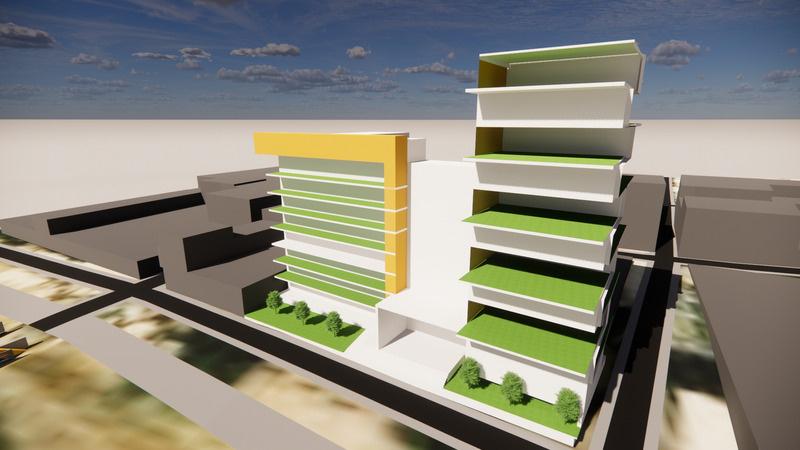

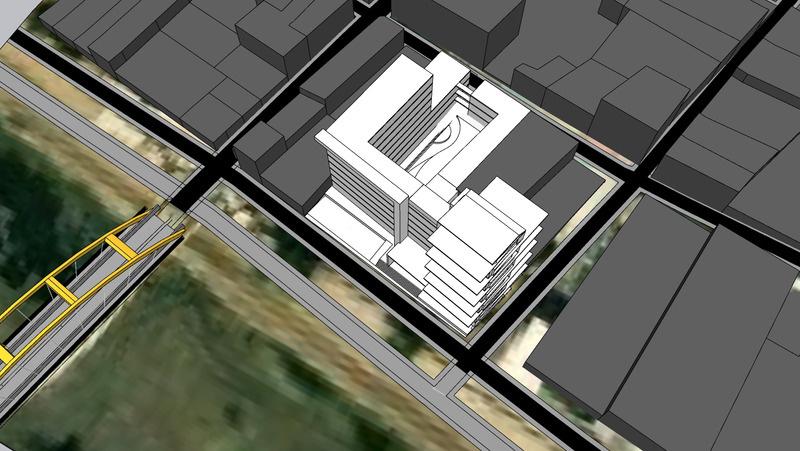

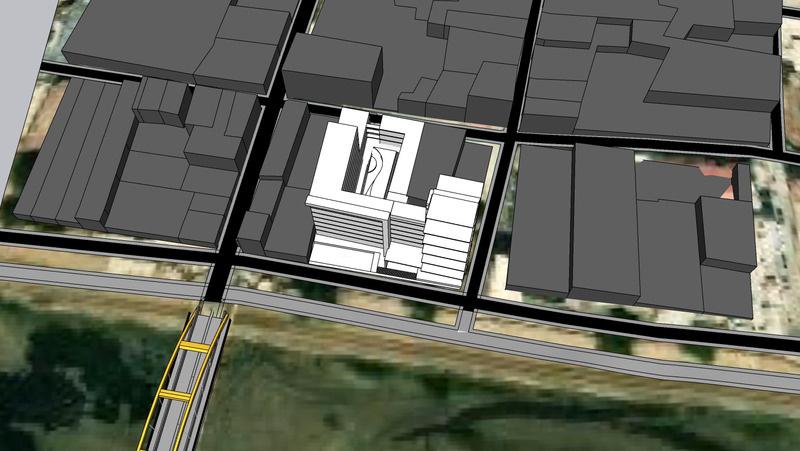

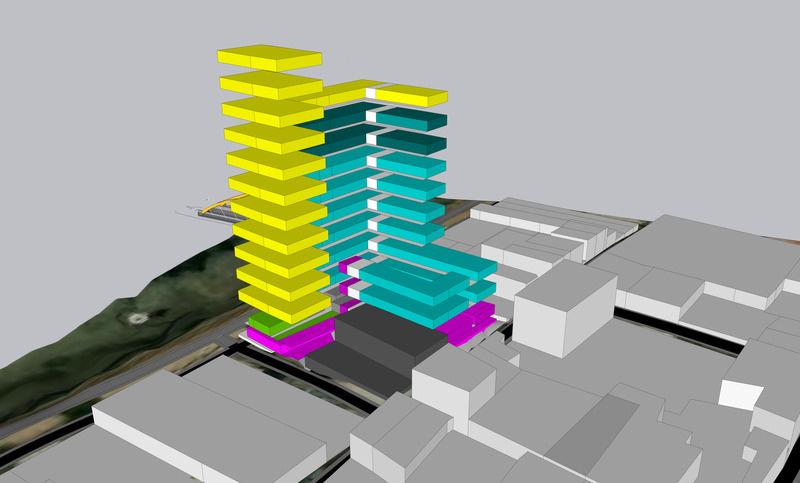

DISEÑO VOLUMÉTRICO

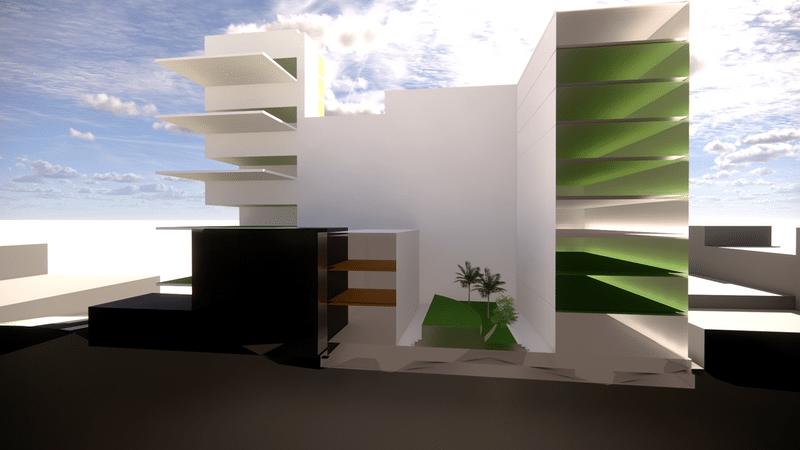

VISTA PRINCIPAL

VISTAS SECUNDARIAS

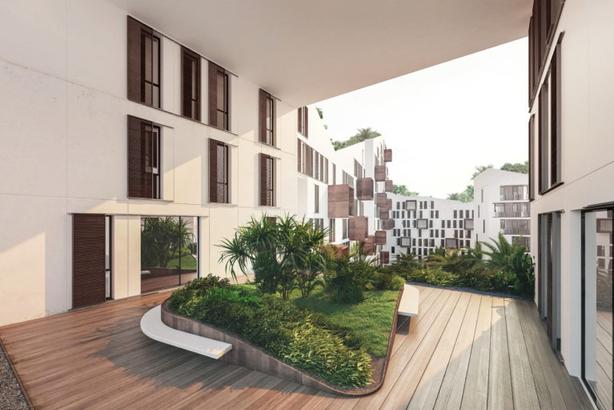

DISEÑO DE ESPACIOS

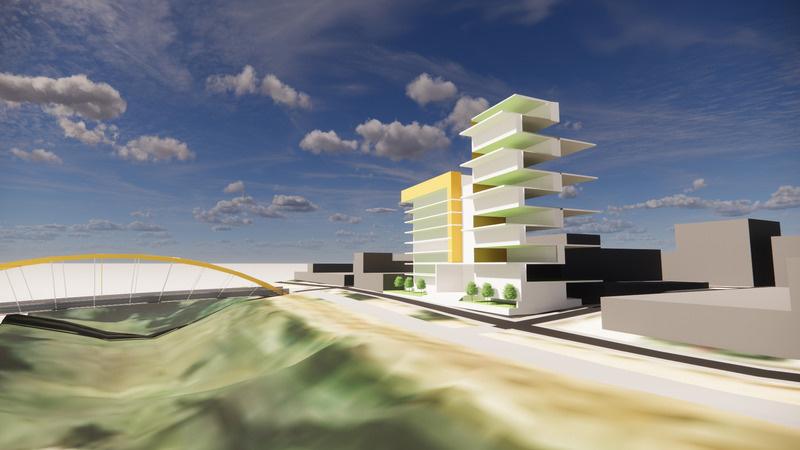

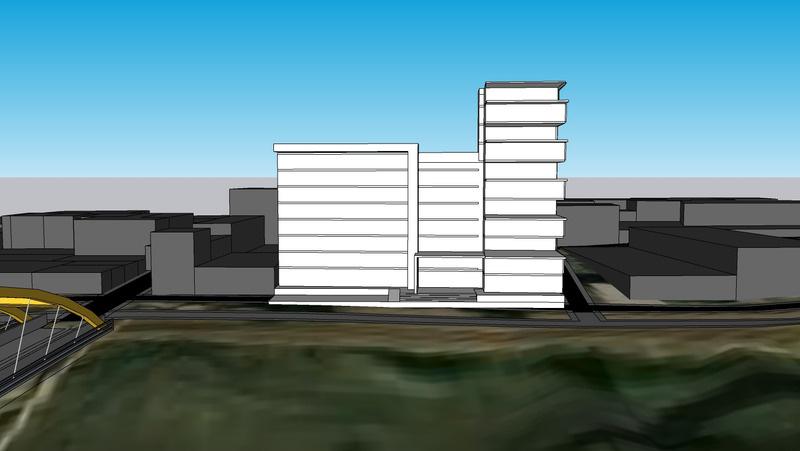

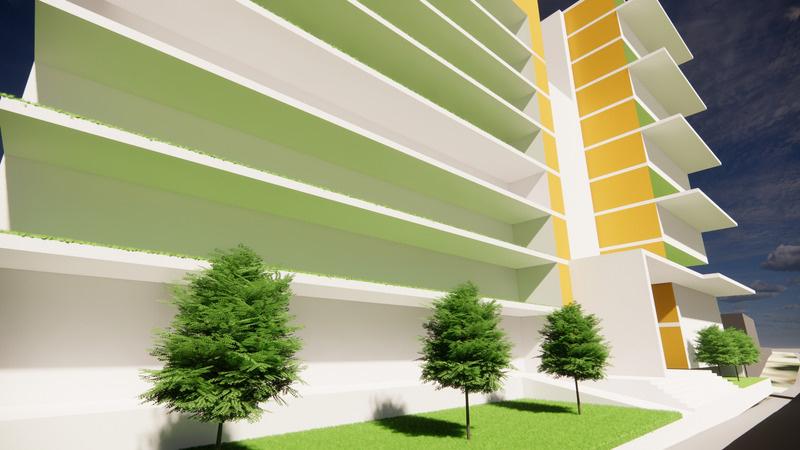

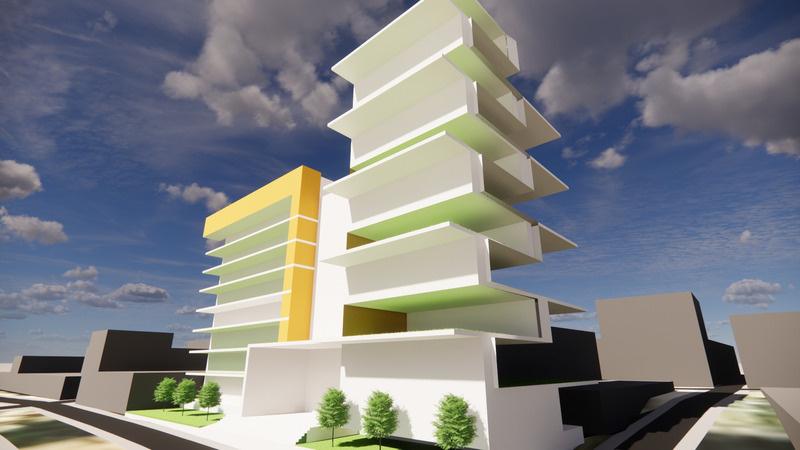

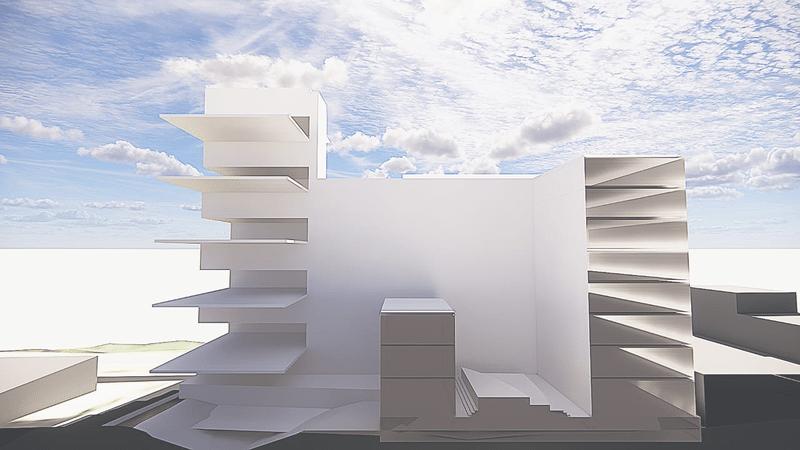

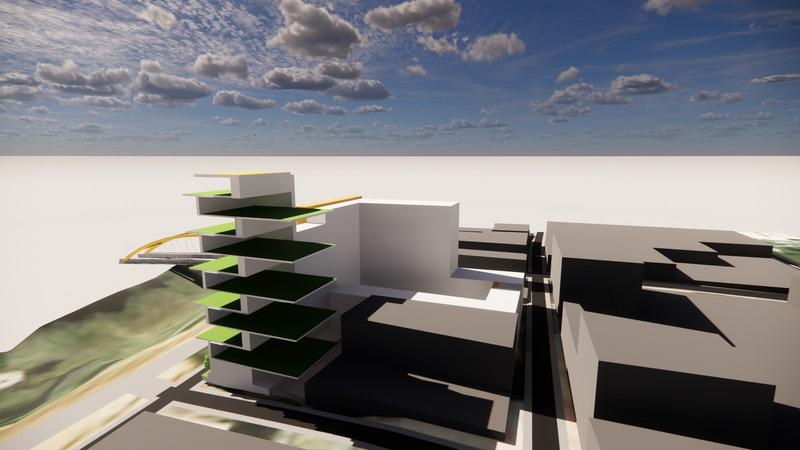

VISTAS 3D EXTERIORES

CORTES ESQUEMÁTICOS

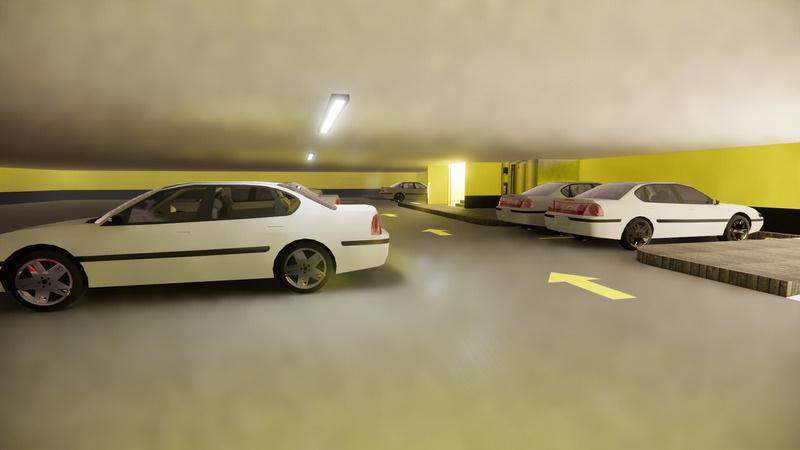

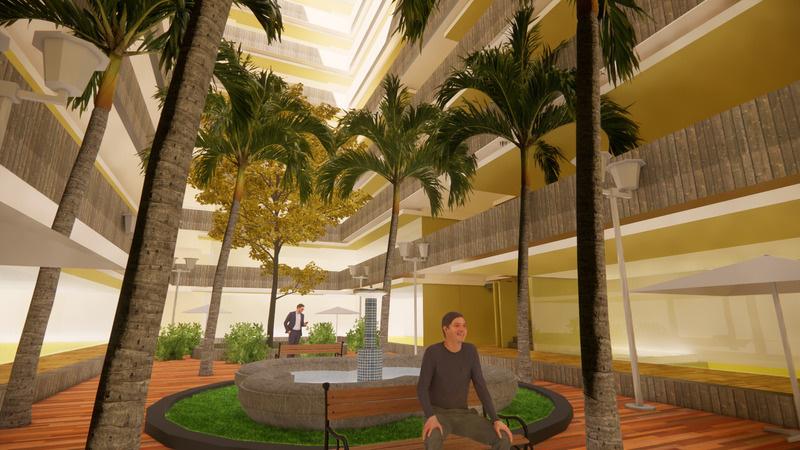

VISTAS 3D NIVEL OBSERVADOR

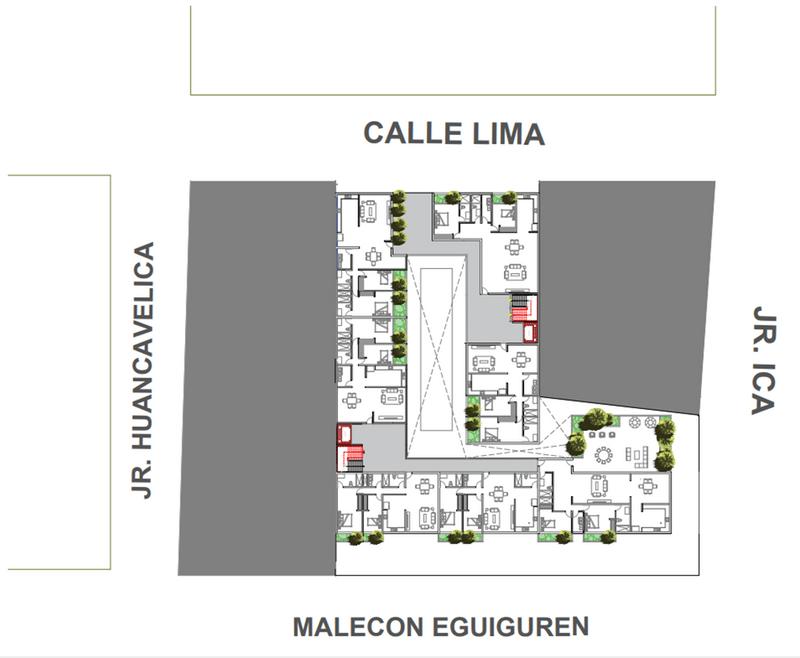

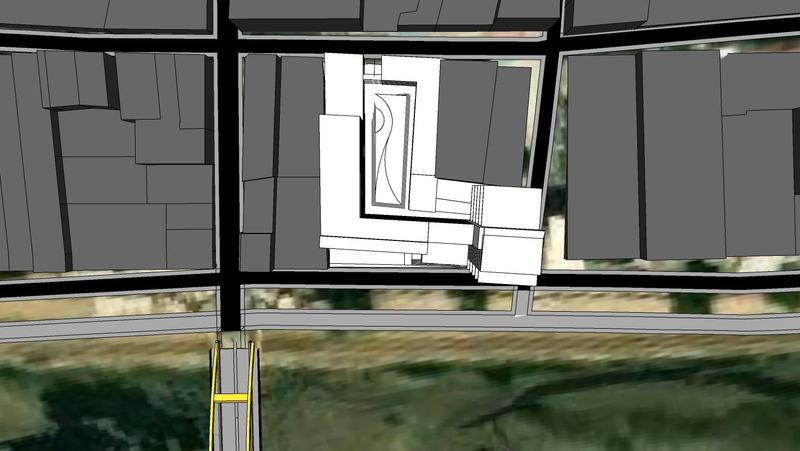

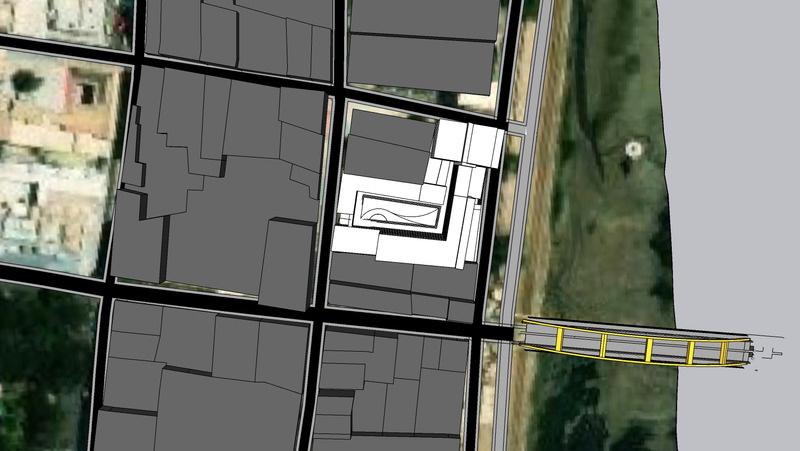

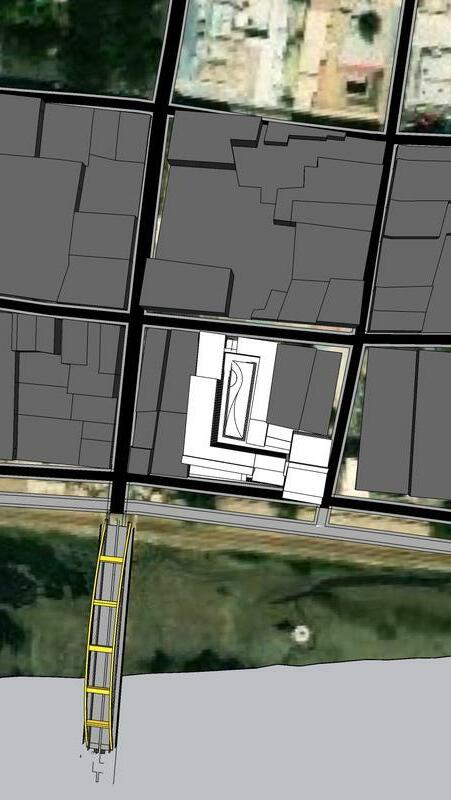

MASTER PLAN

DESCRIPCIÓN DEL PROYECTO

Lapropuestadeledificiomultifamiliarsostenibleestá ubicado en el Departamento de Piura, en el centro histórico, el cual posee una área privada con una cantidad de 40 apartamentos, entre duplex y flax, además de una área de servicio, social , complementaria y recreativa, la cual es la que más predominaenestaedificación.
