INSTALACIONES ELÉCTRICAS Docente: Arq. Wendy Carrión

Integrantes:

SISTEMAS ELÉCTRICOS

-Bayona Mechato Angel Gabriel -Cobeñas Ipanaque Roberto Sadoc -De la cruz pardo Joe Aaron -Timaná Purizaga Jose Carlos

CAPÍTULO I

SISTEMAS ELECTRICOS

1

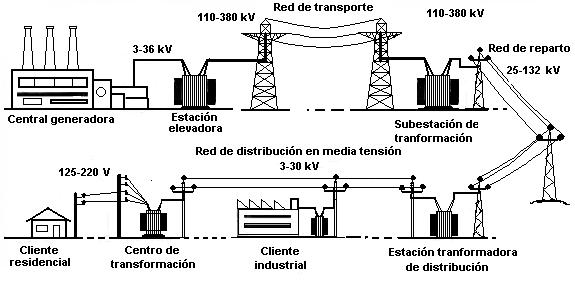

SISTEMA ELÉCTRICO CONCEPTO: Un sistema eléctrico se diseña con la finalidad de que la energía eléctrica llegue a los lugares a donde se necesite sean hogares, instituciones, calles, etc. para que en ellos se puedan utilizar todos los instrumentos necesarios que requieran de dicha energía.

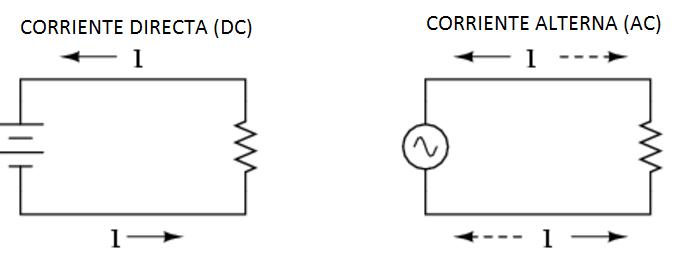

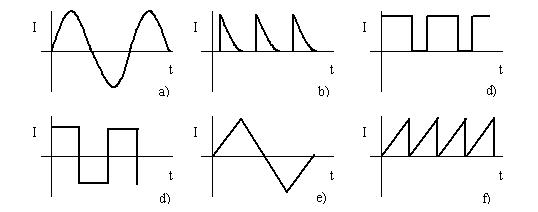

TIPOS DE SISTEMAS ELECTRICOS TIPOS DE SISTEMAS ELECTRICOS: Por el tipo de señal: 1. Corriente continua: La corriente continua (CC) es la corriente eléctrica que fluye de forma constante en una dirección, como la que fluye en una linterna o en cualquier otro aparato con baterías es corriente continua.

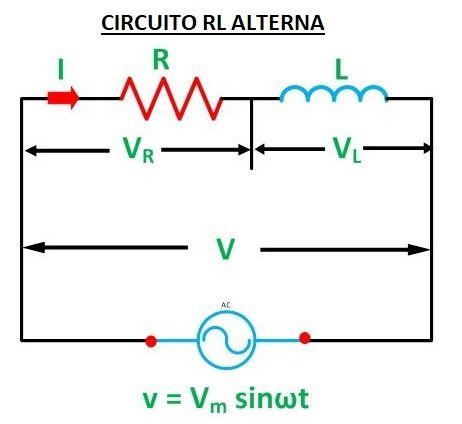

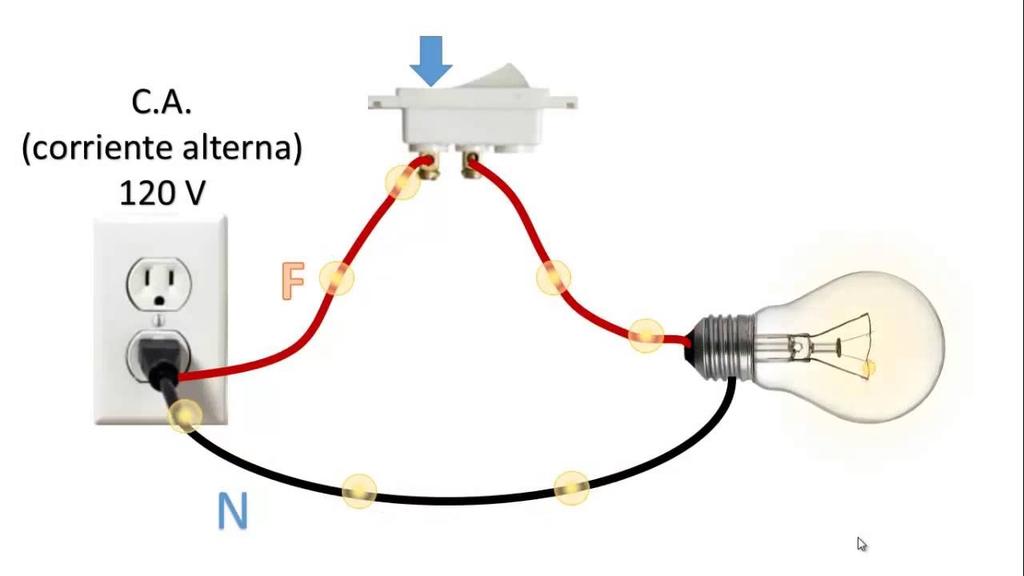

2.Corriente alterna: La corriente alterna (CA) es un tipo de corriente eléctrica, en la que la dirección del flujo de electrones va y viene a intervalos regulares o en ciclos. La corriente que fluye por las líneas eléctricas y la electricidad disponible normalmente en las casas procedente de los enchufes de la pared es corriente alterna.

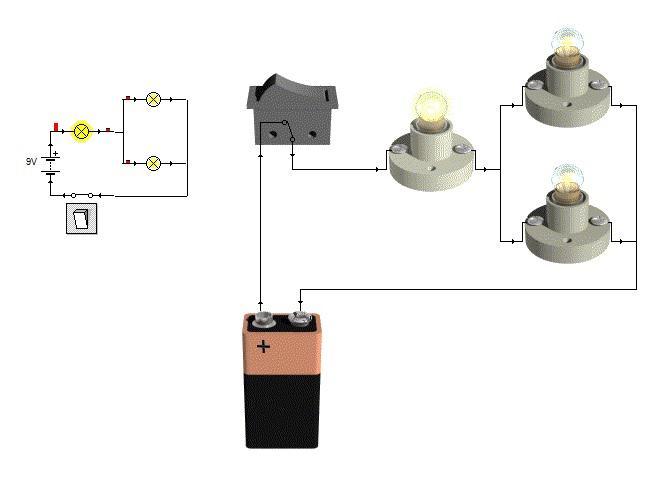

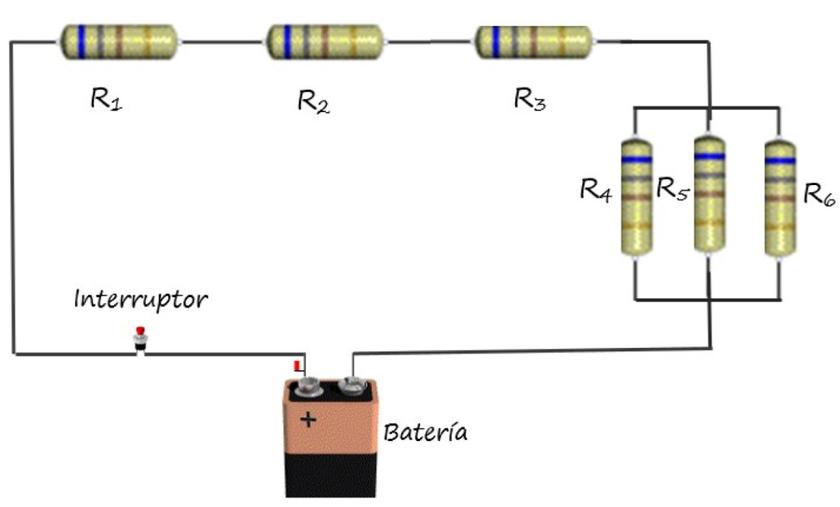

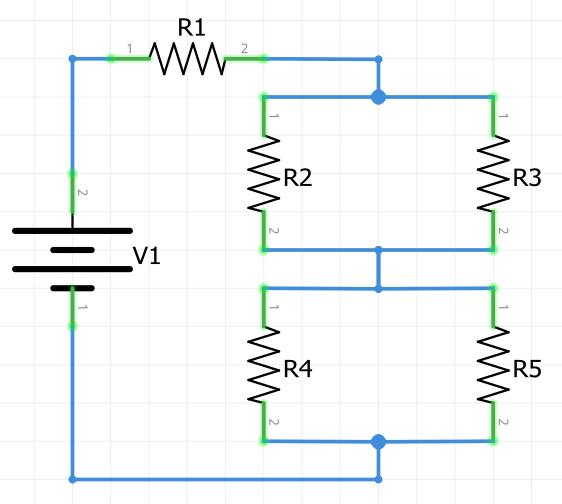

3.Corriente mixta: Un circuito mixto es aquel en el que se combinan conexiones en serie y en paralelo.

No todas las lámparas van a alumbrar igual. La que está en serie será la que más alumbre, ya que por ella circula toda la intensidad.

Por el tipo de regimen: 1. Regimen Periódico: Estado de un elemento de circuito eléctrico o de un circuito eléctrico caracterizado por corrientes y tensiones que son todas funciones periódicas del tiempo con el mismo periodo.

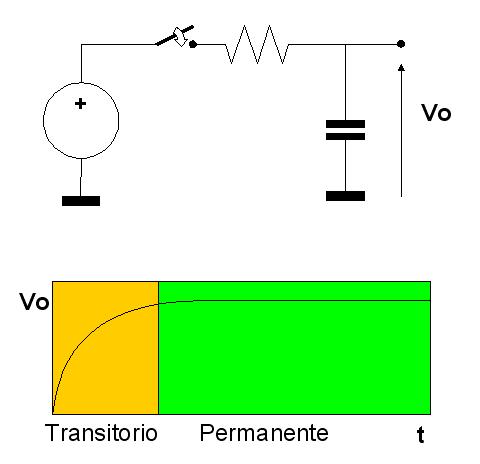

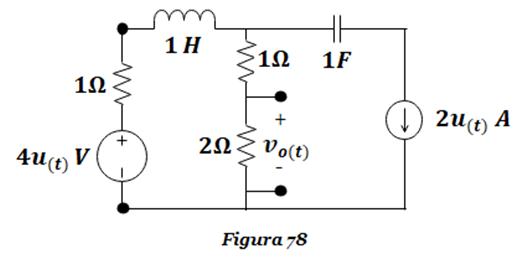

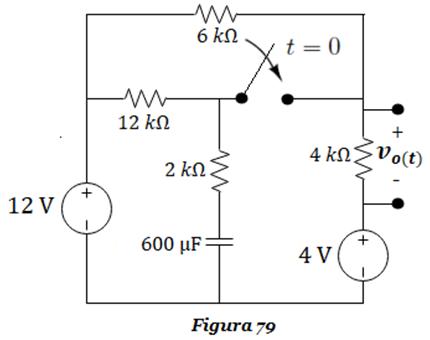

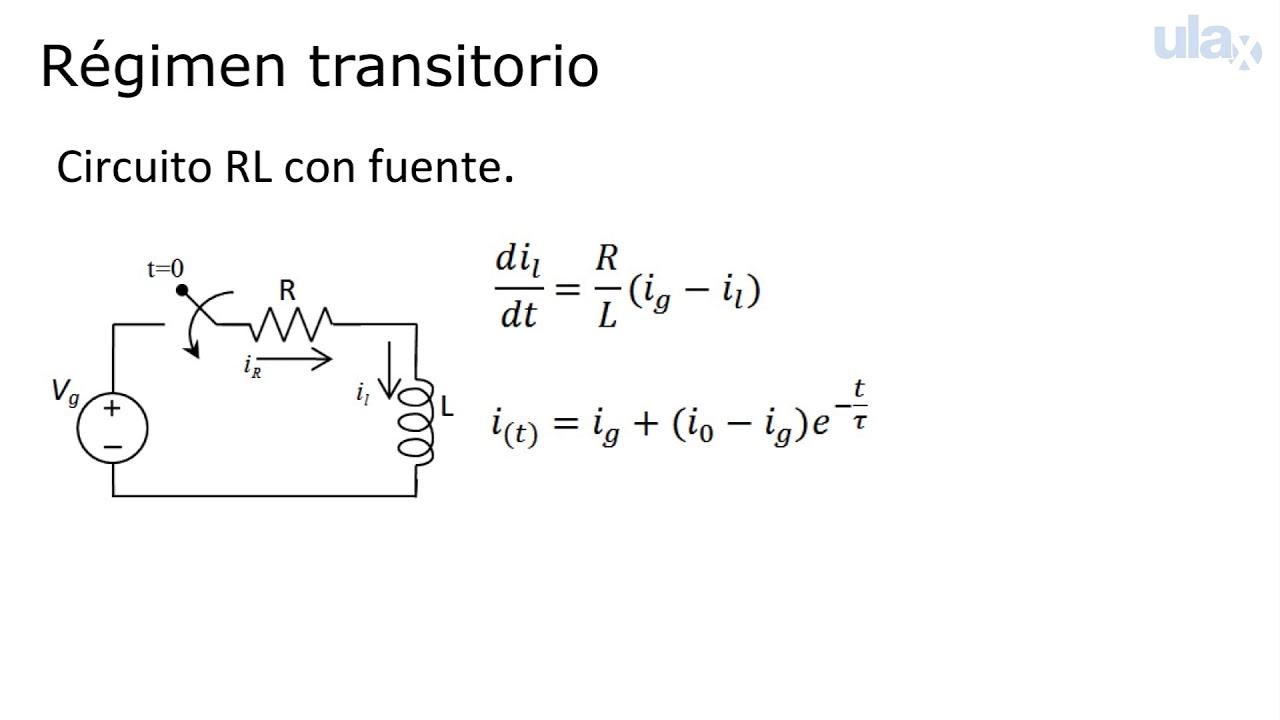

2. Regimen transitorio: Cuando se produce un cambio en las magnitudes de un circuito, tensión o corriente, decimos que el circuito está en régimen transitorio.

3. Regimen permanente: régimen permanente, cualquier tensión o corriente del circuito será constante. comportará como un cortocircuito. comportará como un circuito abierto (corriente nula); la tensión será constante pero, ojo, no ha de ser 0, simplemente sabemos que será constante.

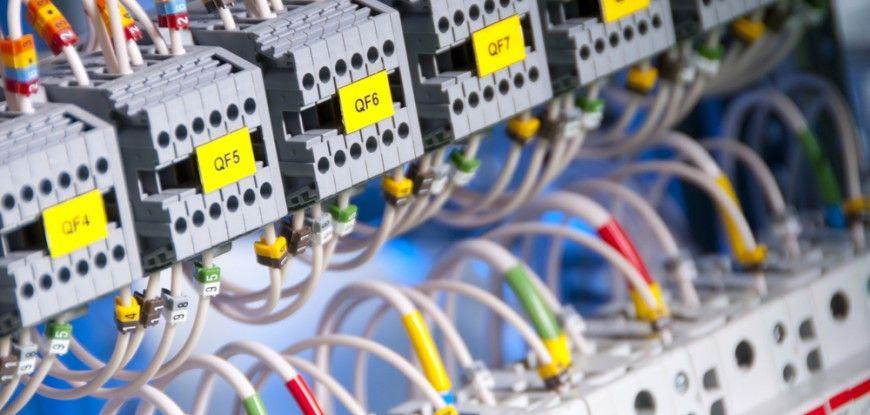

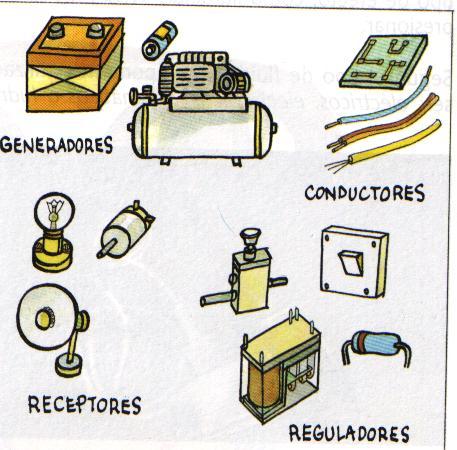

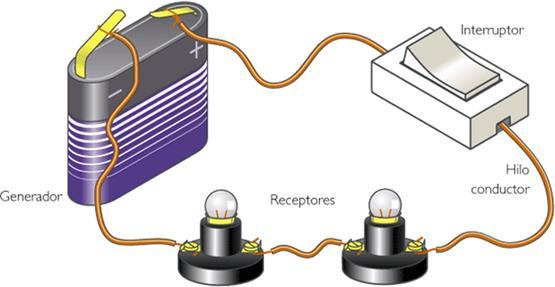

Por el tipo de componentes: 1. Componentes electricos elementos generadores, elementos conductores, elementos receptores, elementos de maniobra y control e por último elementos de protección. Para que exista un circuito tien que haber, por lo menos, un generador, un medio conductor y un receptor.

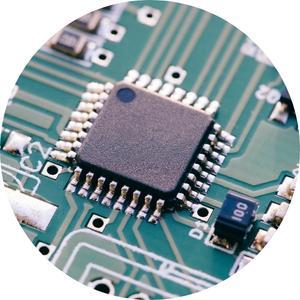

2.Componentes electronicos Cuando tratamos de hacer algún proyecto encontramos una serie de componentes electrónicos básicos que implican una elevada utilización. Por eso, suelen ser los más demandados. Básicamente, hablamos de componentes electrónicos pasivos cuando no proporcionan una ganancia dentro del circuito. Sinó que almacenan o consumen energía eléctrica, mientras que es activo cuando sí que generan potencia.

CAPÍTULO II

2

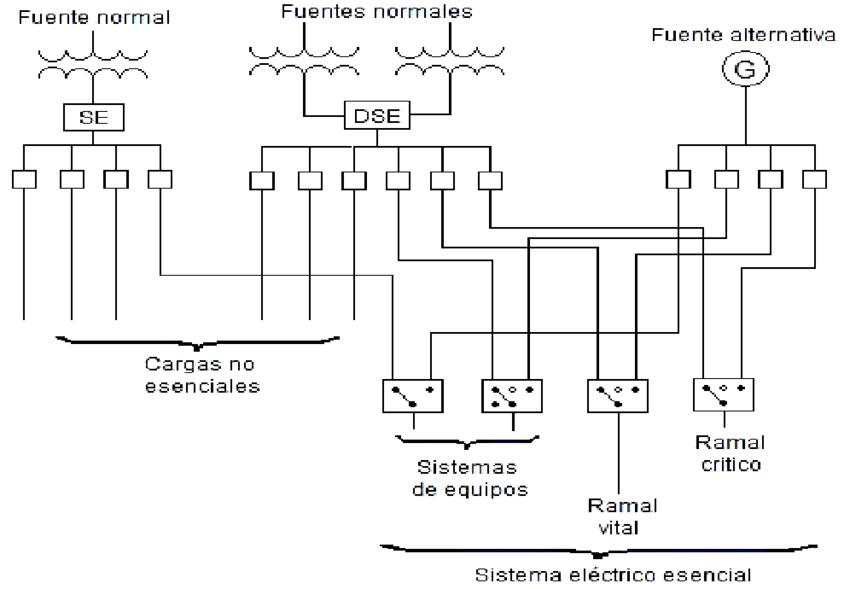

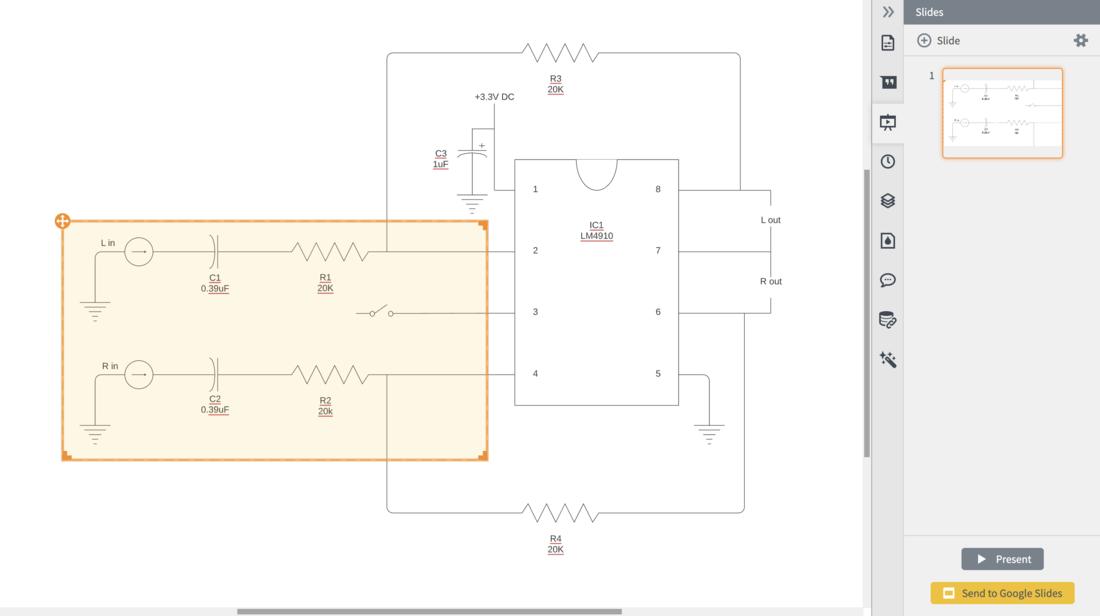

ANÁLISIS ESQUEMATICO DE SISTEMA ELECTRICO

ANÁLISIS ESQUEMATICO DE SISTEMA ELECTRICO

CAPÍTULO III

DEFINICIONES SEGÚN RNE R e g l a me n t o

3

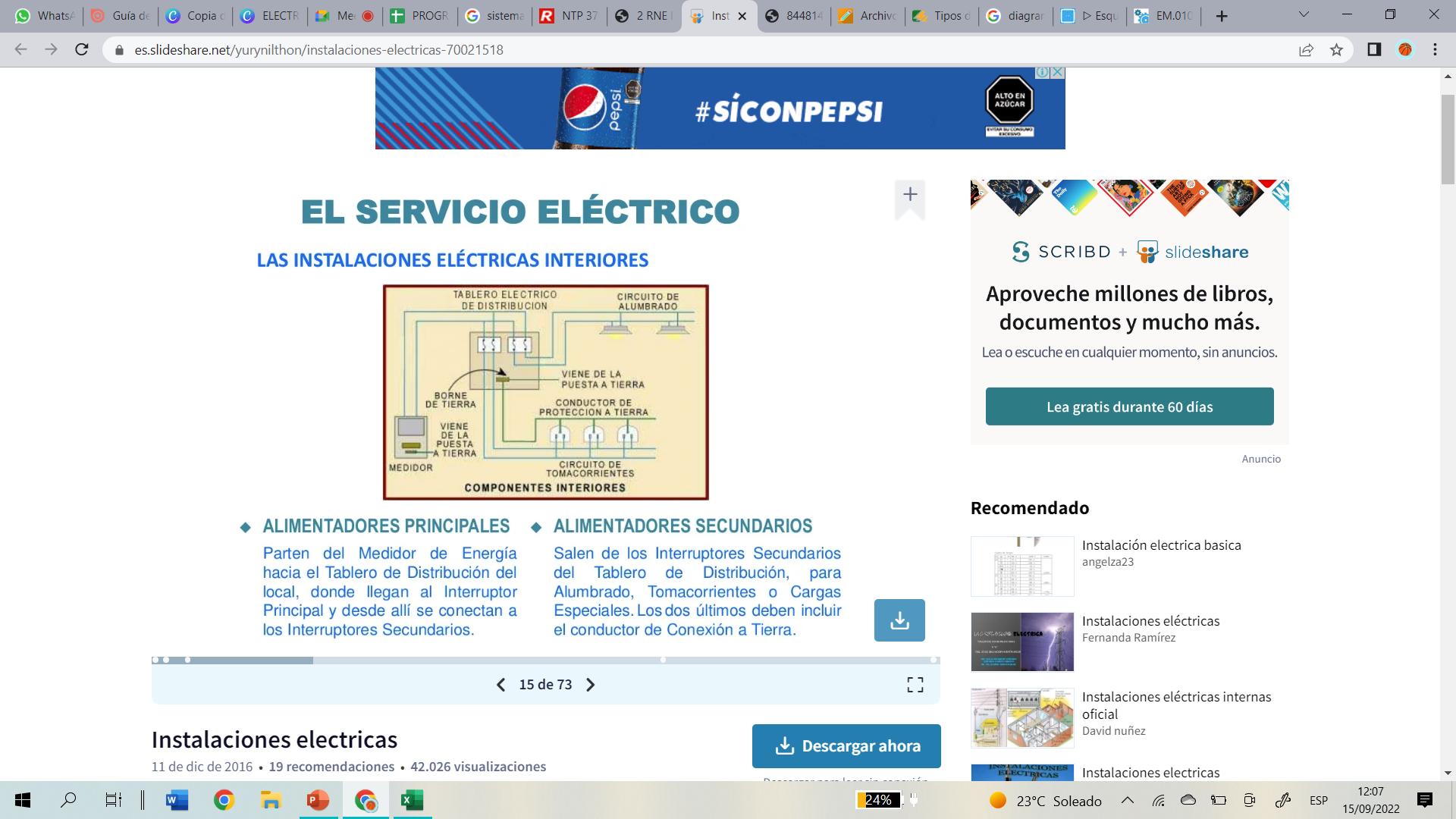

SISTEMAS ELECTRICOS REGLAMENTO SERVICIO ELÉCTRICO Se emplea generalmente en viviendas. Se distribuye a través de 2 conductores que salen del medidor que coloca la empresa eléctrica en las viviendas.

Alimentadores principales

Alimentadores secundarios

Parten del medidor de energía hacia el tablero de Distribución del local, donde llegan al interruptor principal y desde allí se conectan a los interruptores secundarios.

Salen de los interruptores secundarios del tablero, para alumbrado, tomacorrientes o cargas especiales.

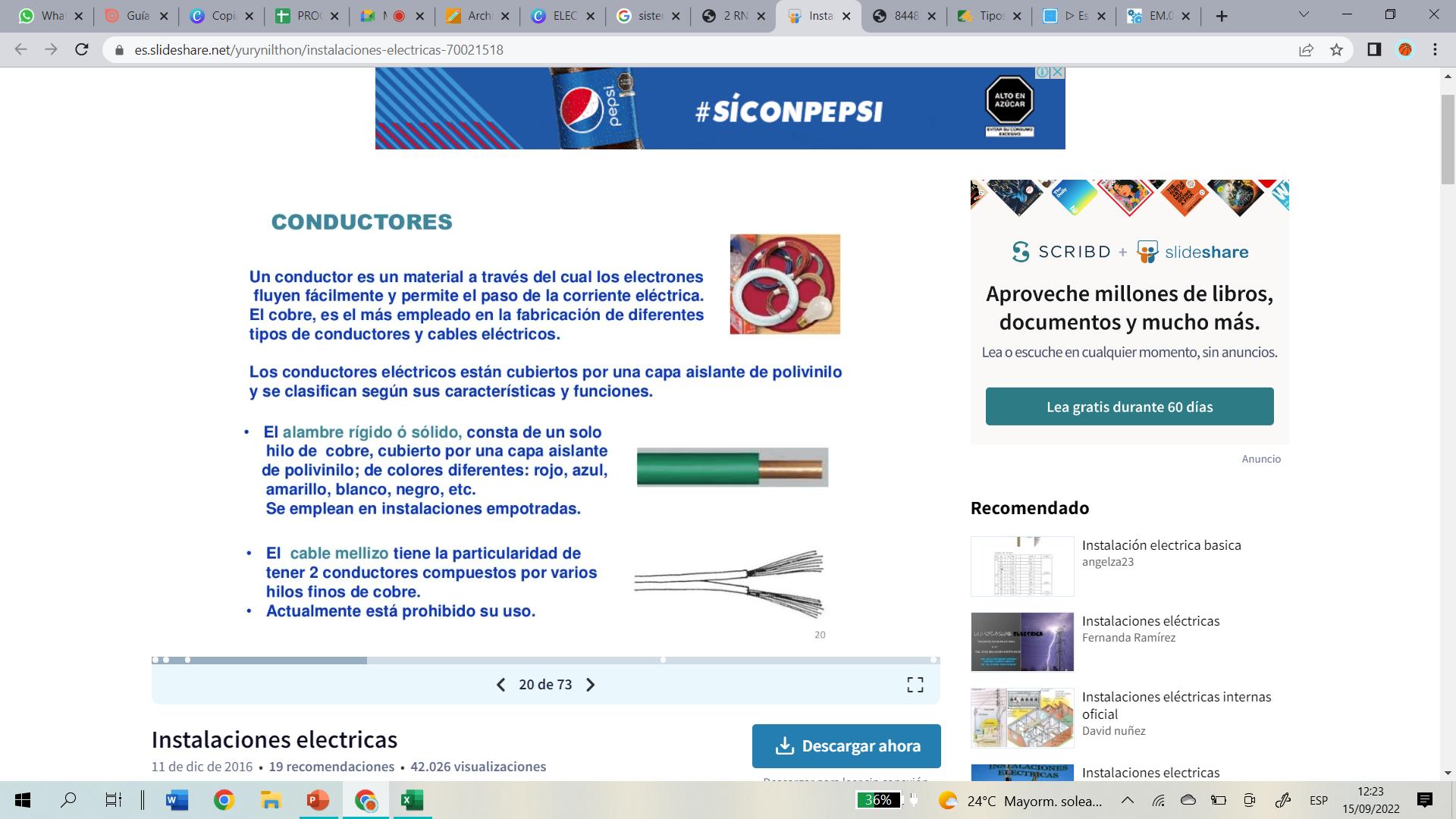

CONDUCTORES Material a través del cual los electrones fluyen facilmente y permite el paso de la corriente electrica. El cobre es el más empleado en la fabricación de diferentes tipos de conductores y cables eléctricos.

Están cubiertos por una capa aislante de polivinilo y se clasifican según sus caracteristicas y funciones: Alambre rígido o sólido

Cable mellizo

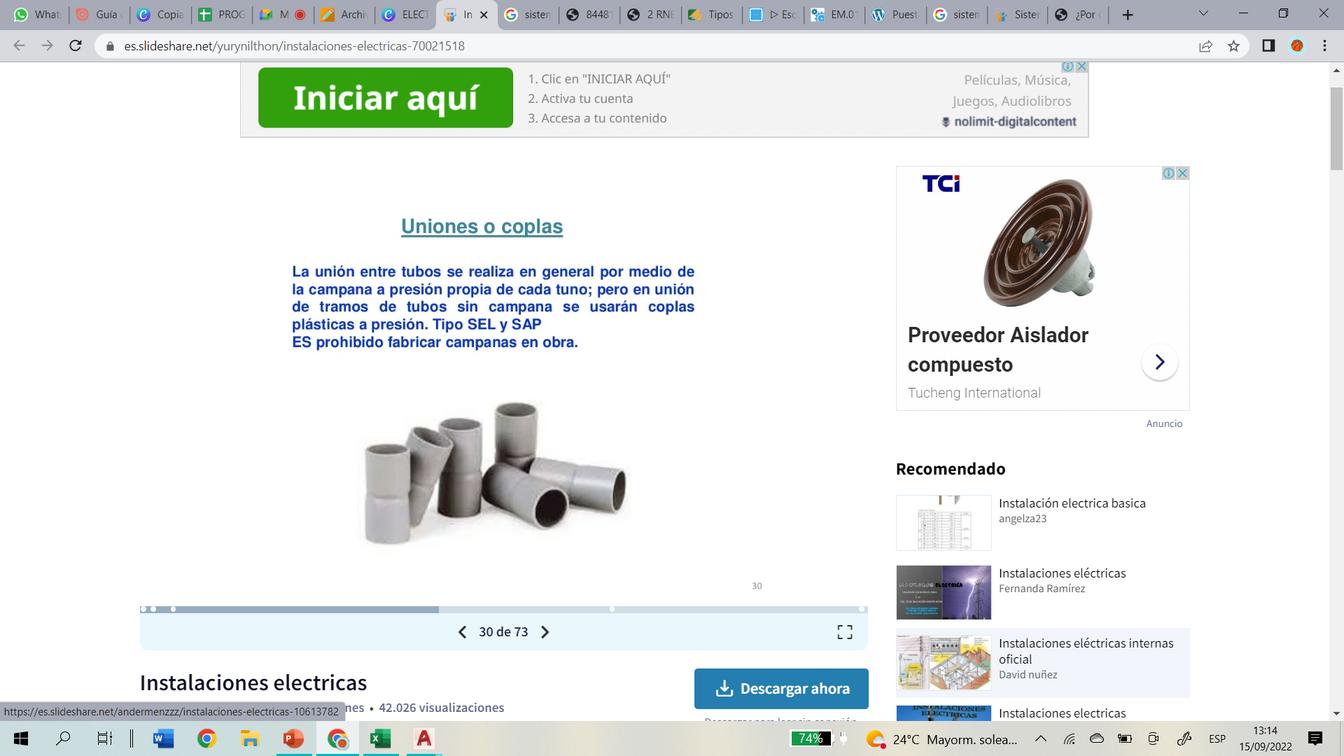

UNIONES O COPLA

CONDUCTOS

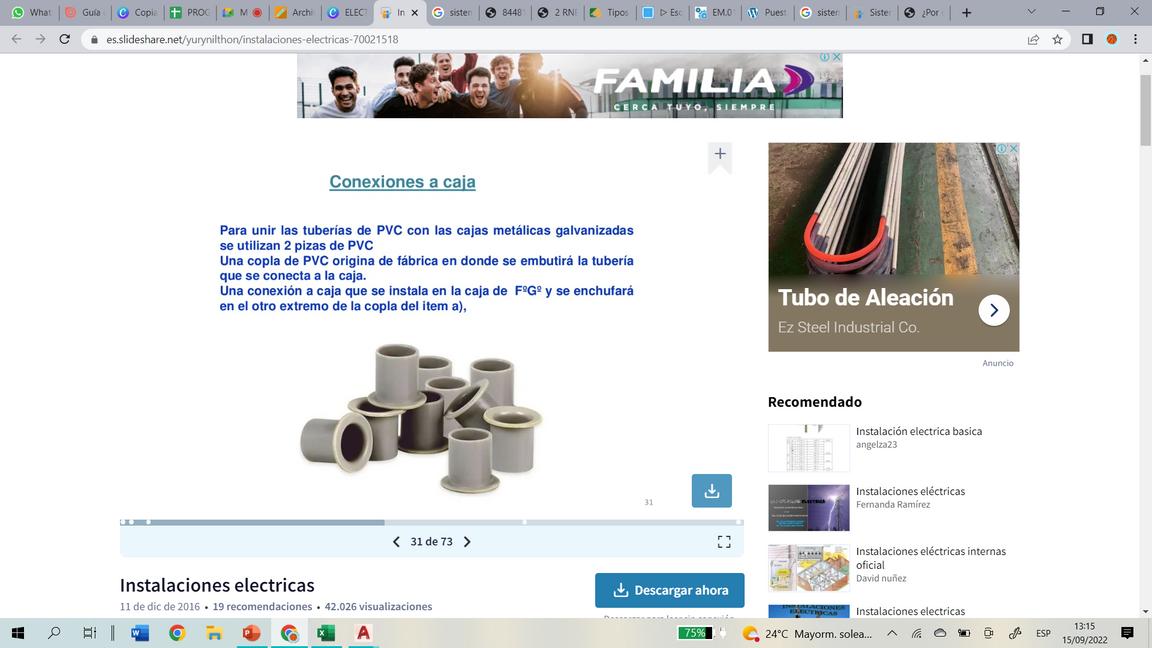

CONEXIONES A CAJA

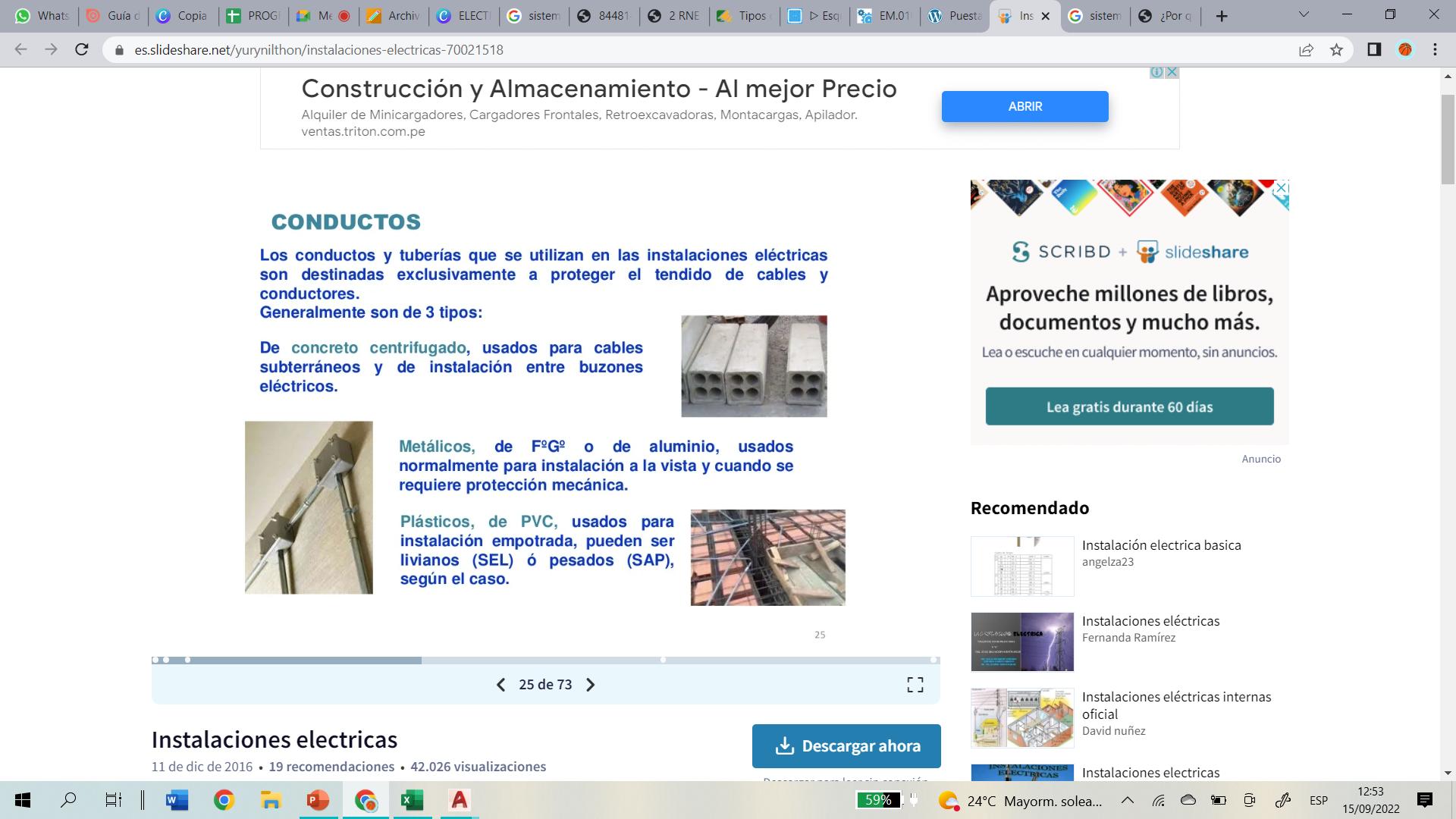

Los conductos y tuberías que se utilizan son destinadas exclusivamente para proteger el tendido de cables y conductores.

Conducto centrifugado

Metálicos

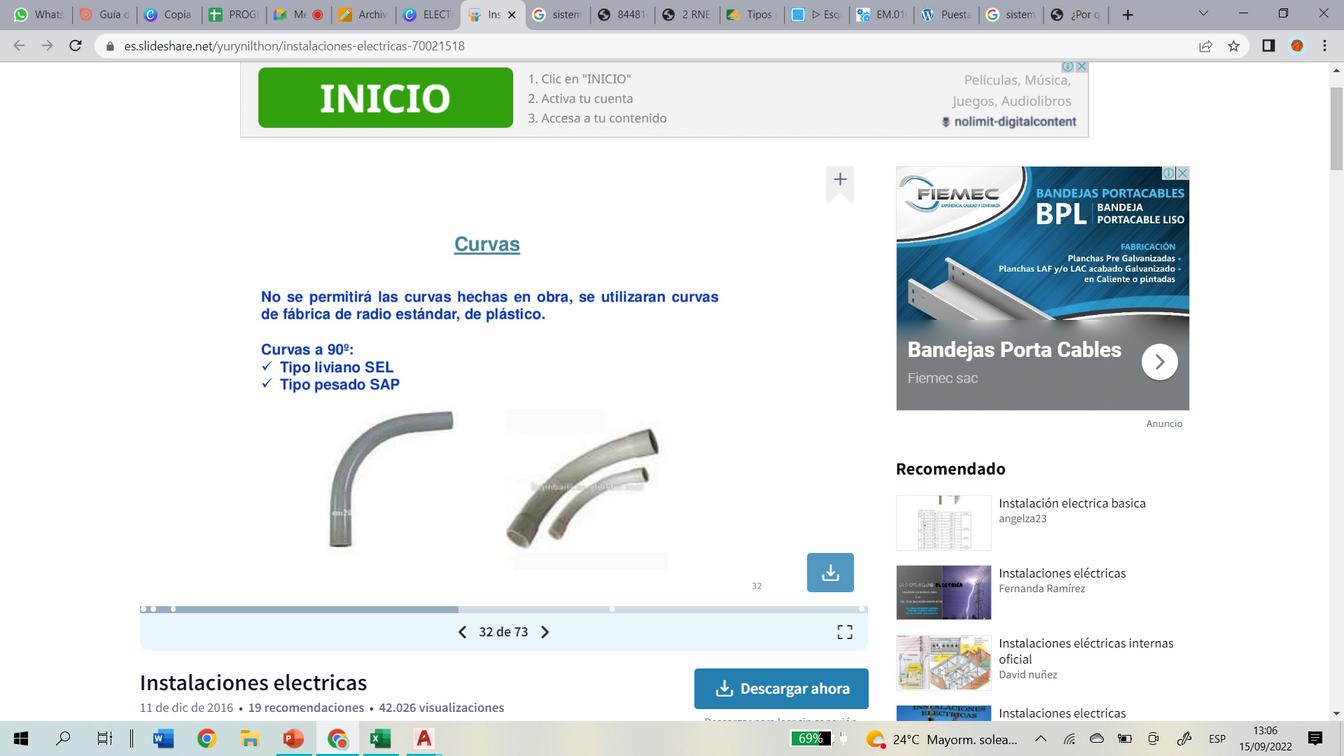

CURVAS Curvas a 90°: Tipo liviano SEL

Tipo pesado SAP

Plásticos / PVC

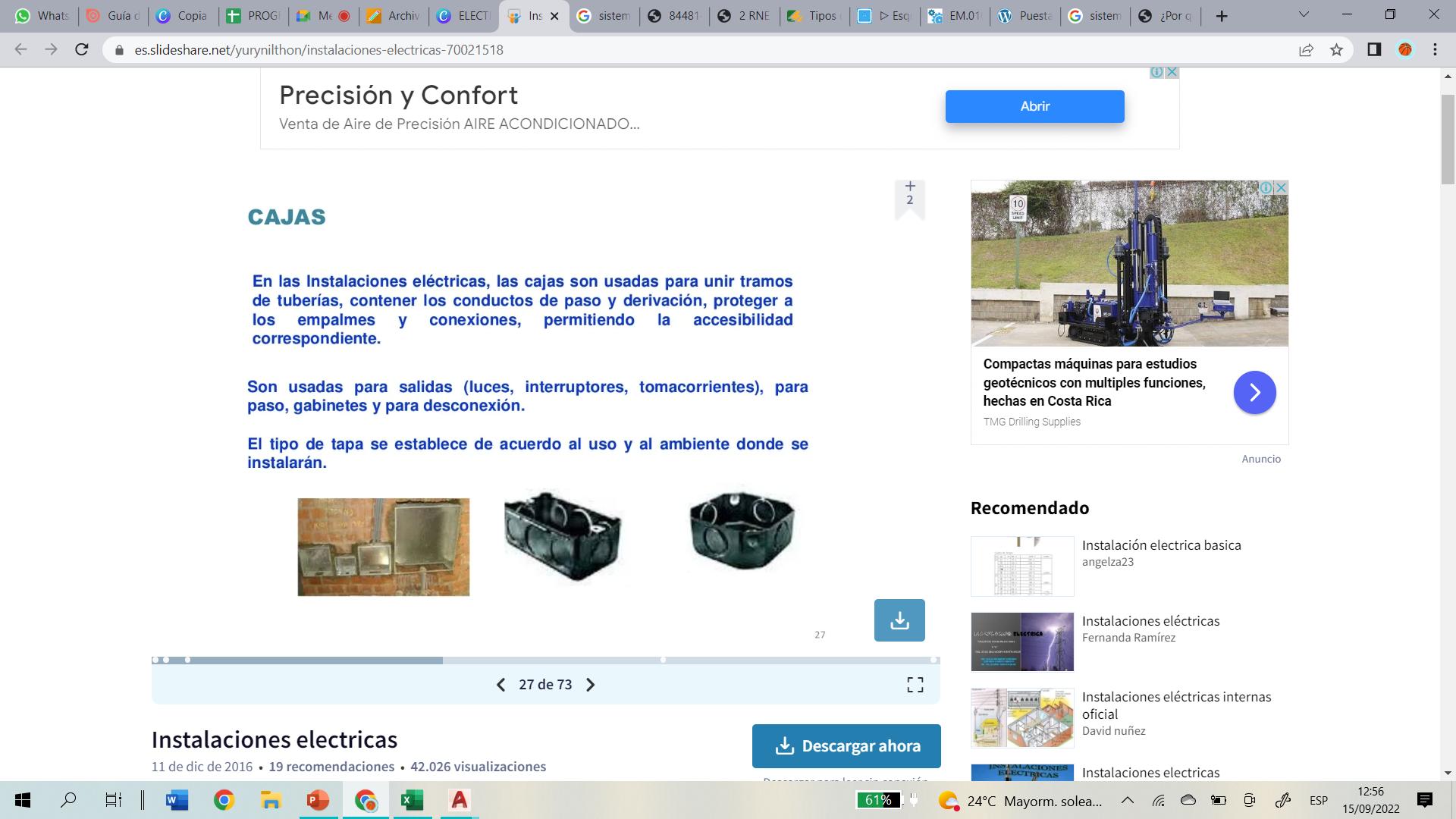

CAJAS

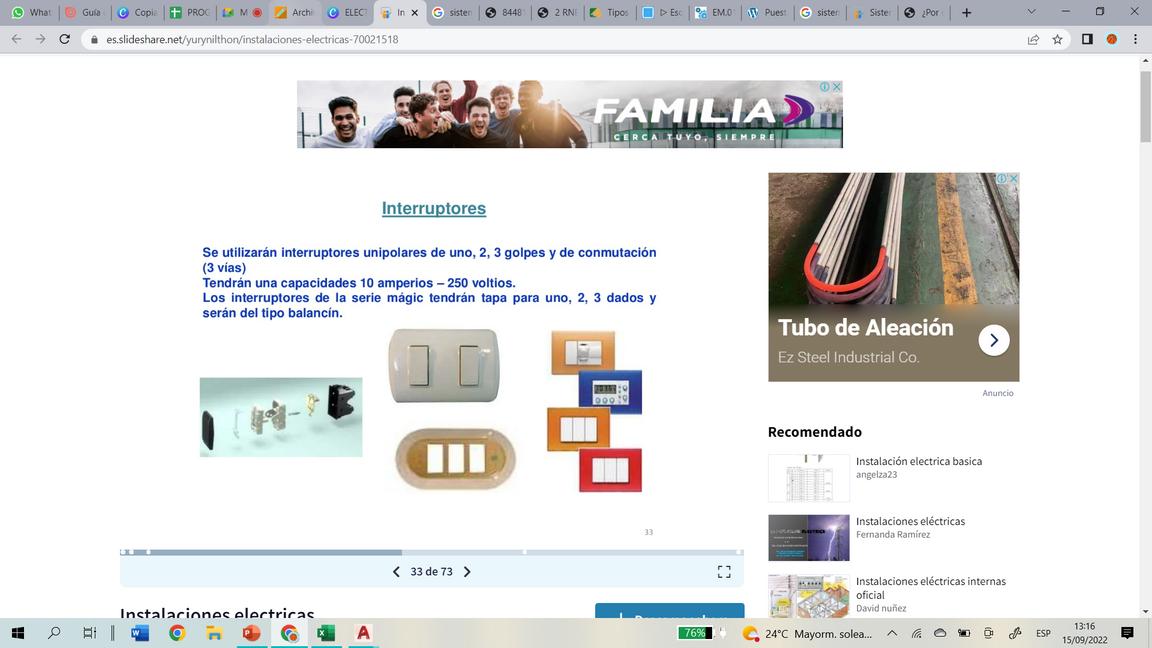

INTERRUPTORES

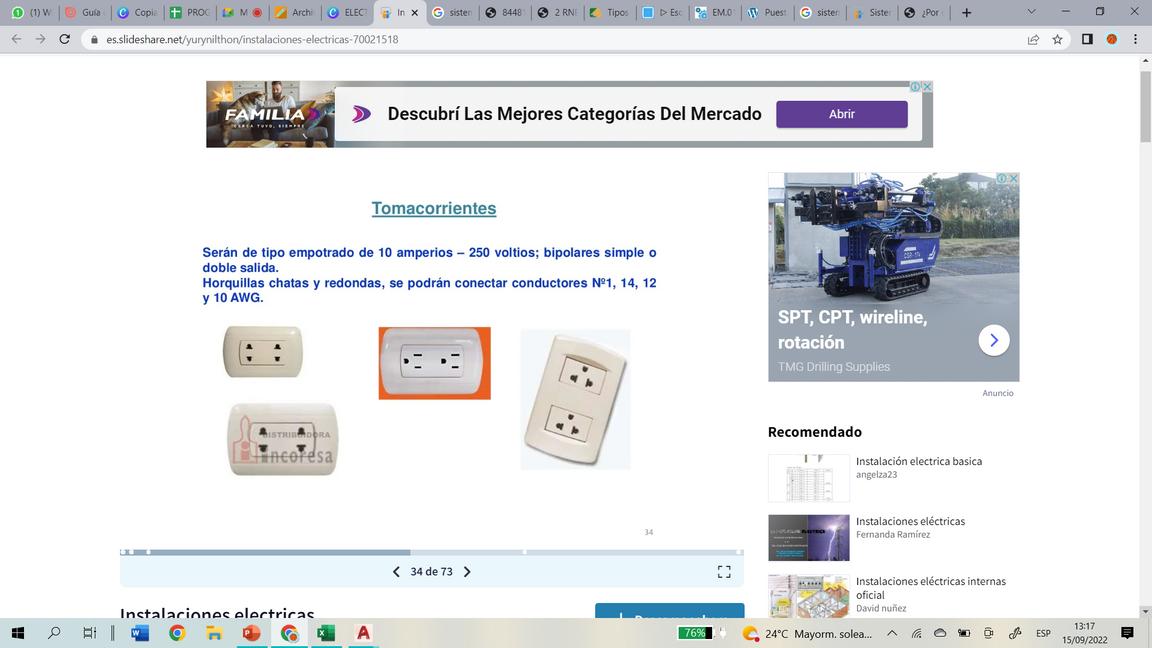

TOMACORRIENTES

Se utilizan interruptores unipolares de uno, 2, 3 golpes y de conmutación (3vias). Con capacidades 10 amperios - 250 voltios

Serán de tipo empotrado de 10 amperios-250 voltios; bipolares simple o doble salida.

Usadas para unir tramos de tuberías, contener los conductos de paso y derivación, proteger a los empalmes y conexiones.

Empleadas para salidas(luces, interruptores, tomacorrientes), para paso, gabinetes y para desconexión.

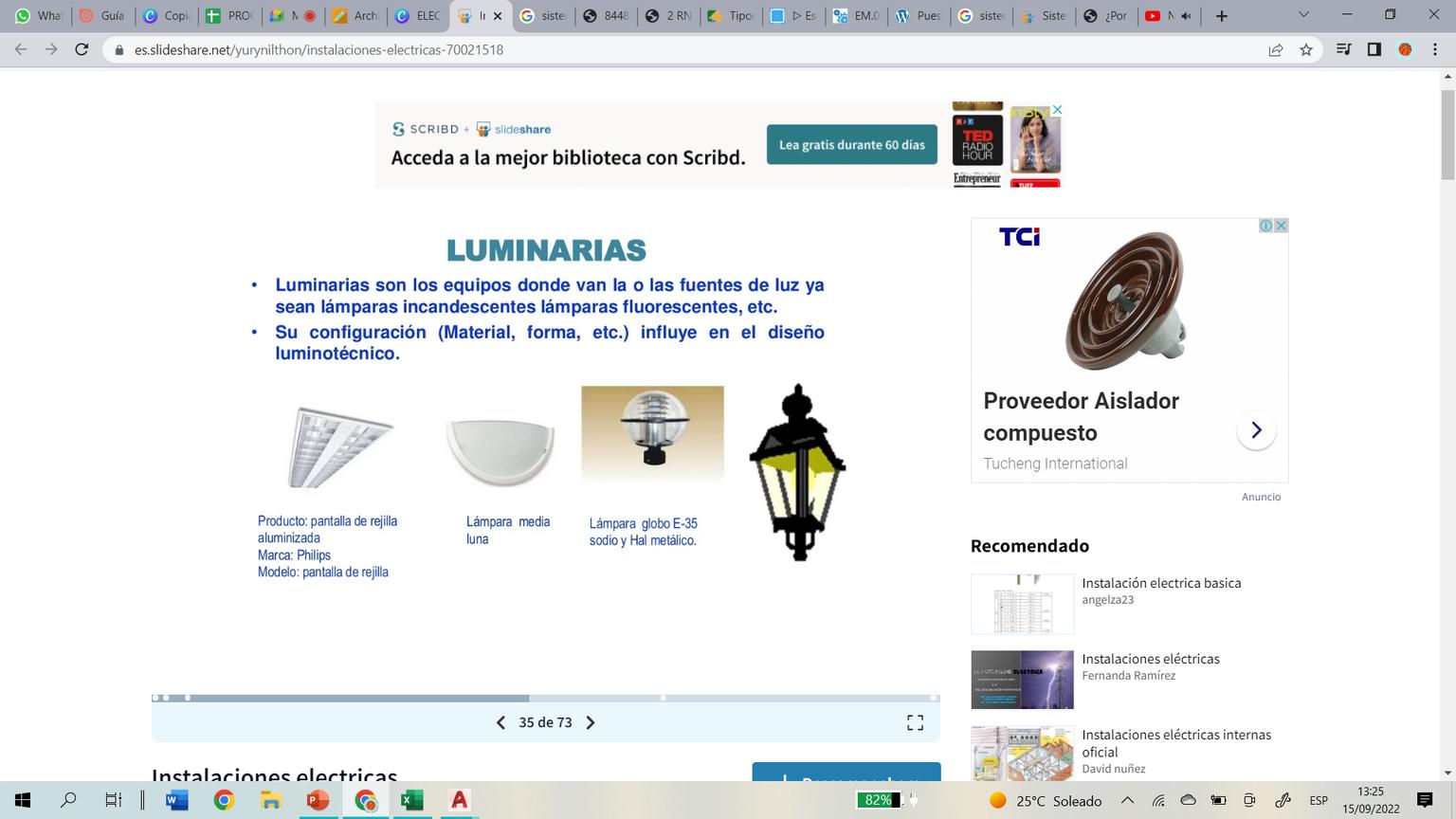

LUMINARIAS Luminarias son los equipos donde van las fuentes de energía ya sean lámparas incandescentes, fluorescentes, etc

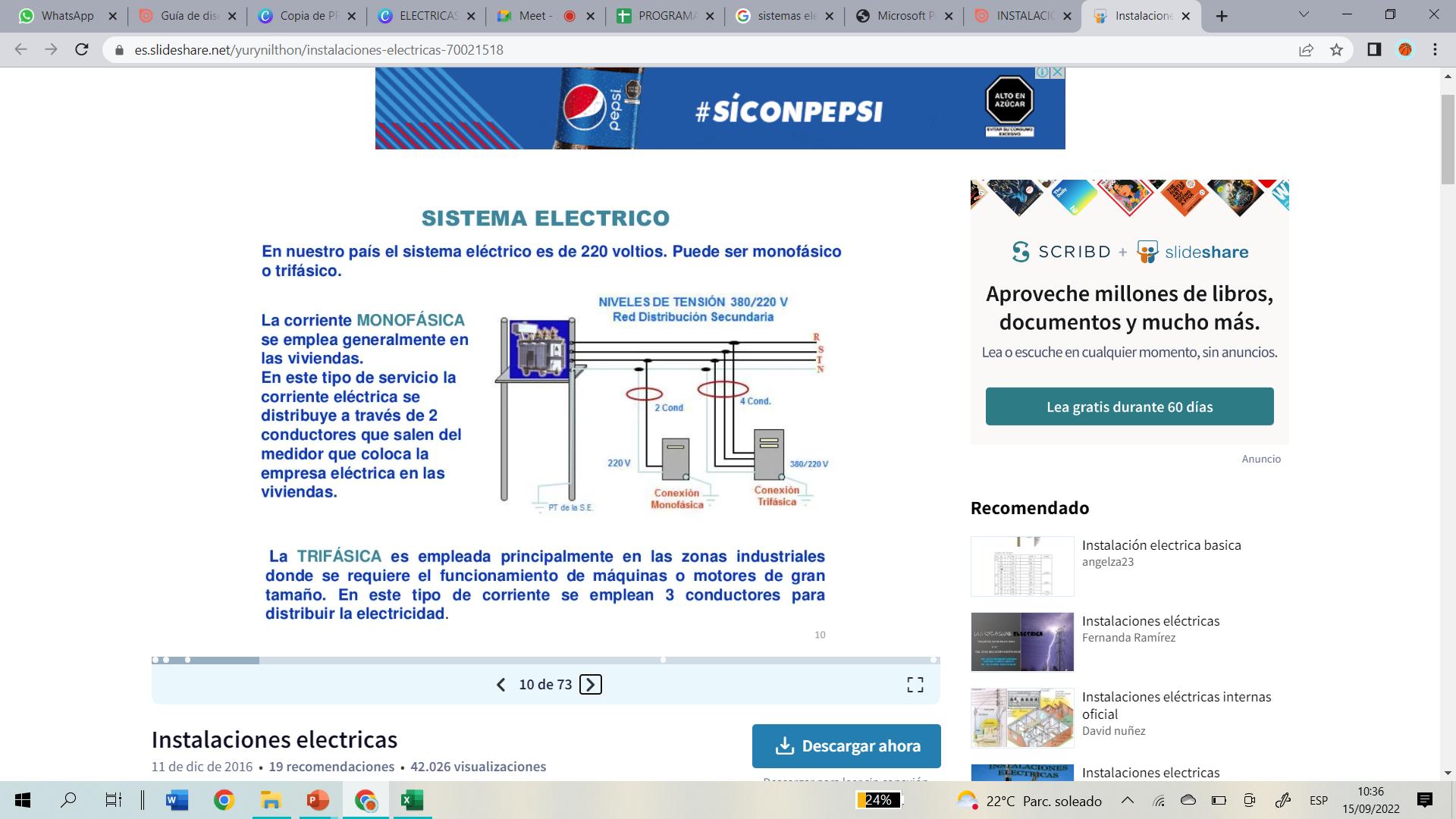

SISTEMA ELECTRICO

MONOFÁSICO Se emplea generalmente en viviendas. Se distribuye a través de 2 conductores que salen del medidor que coloca la empresa eléctrica en las viviendas.

TRIFÁSICO Se emplea principalmente en las zonas industriales donde se requiere el funcionamiento de máquinas o motores de gran tamaño. Se emplean 3 conductores.

CAPÍTULO III

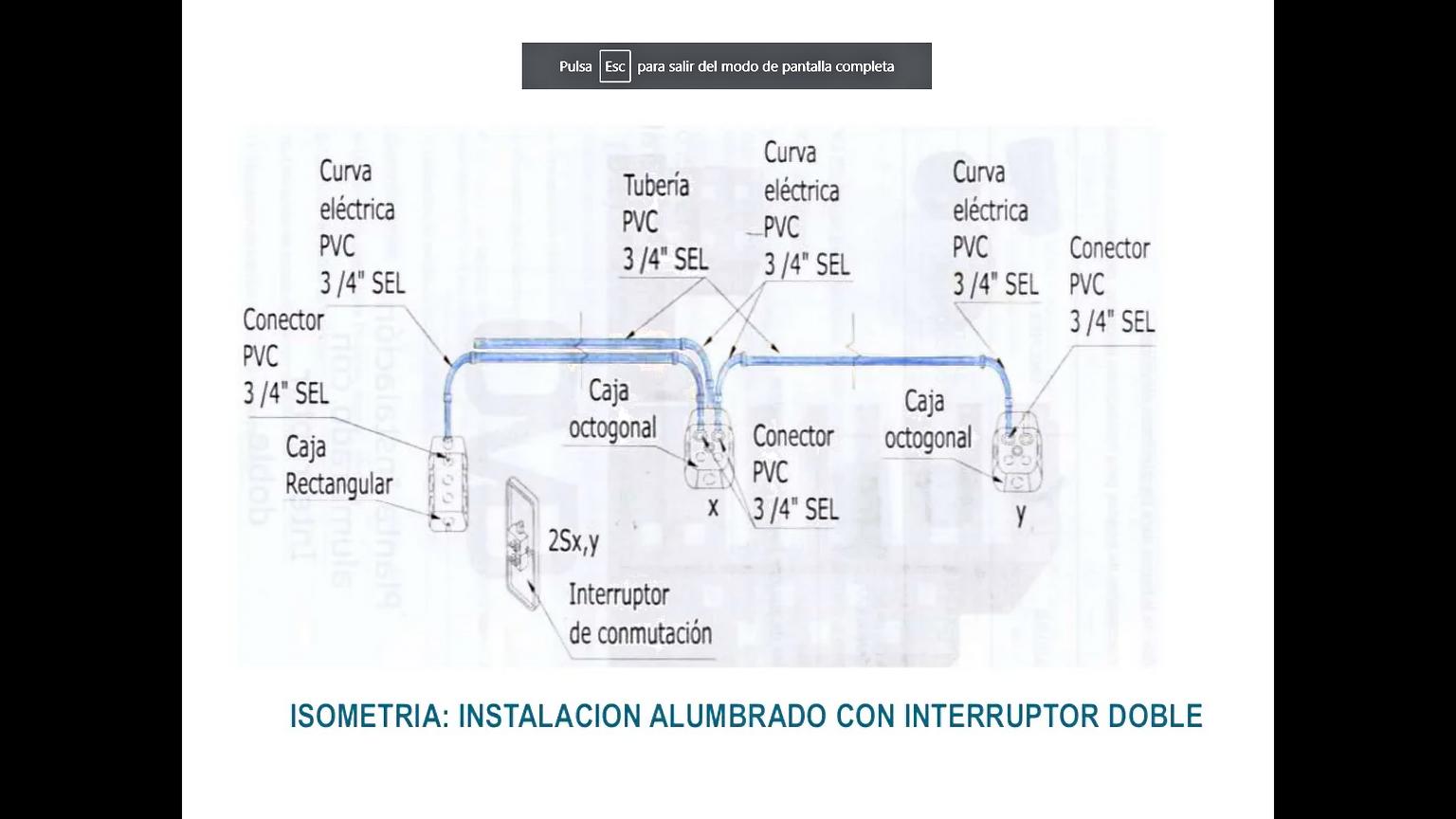

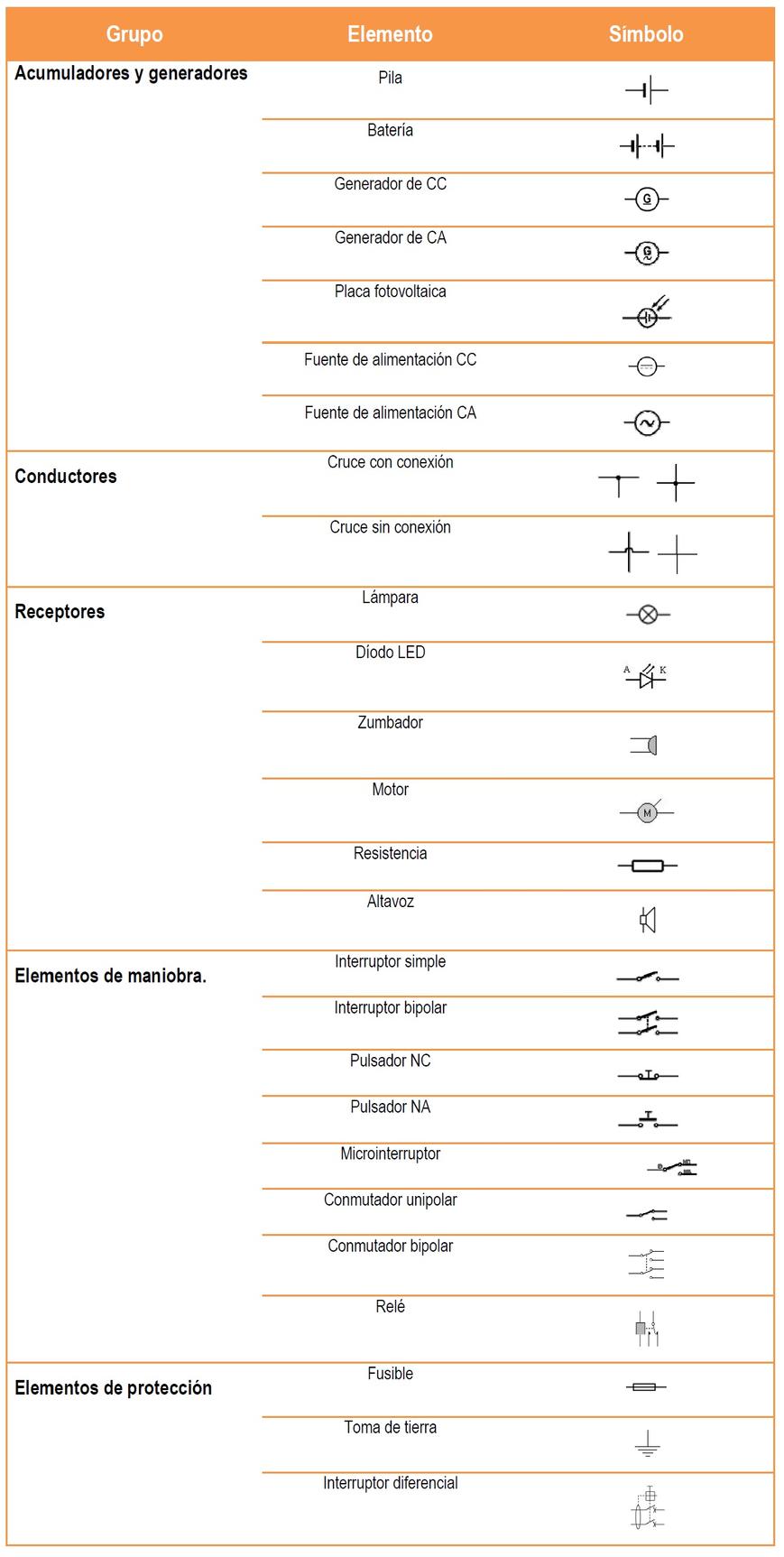

DIAGRAMAS Y APUNTES S i mb o l o g í a , o t r o s

i s o mé t r i c o s ,

4

e n t r e

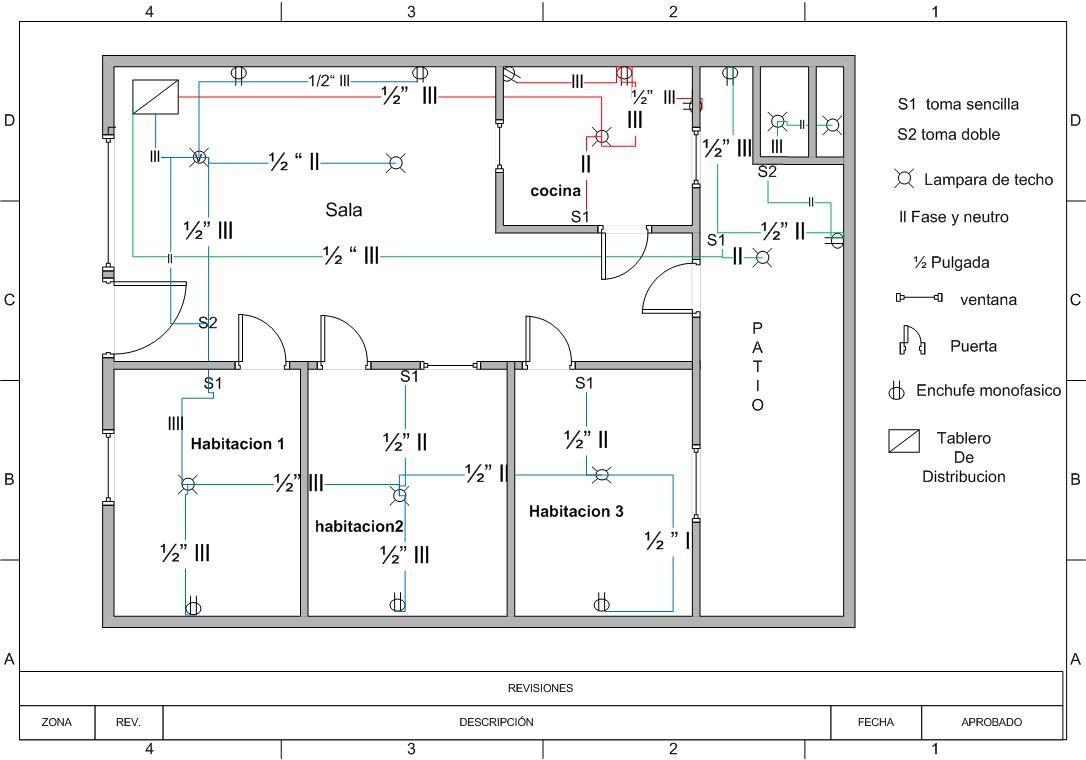

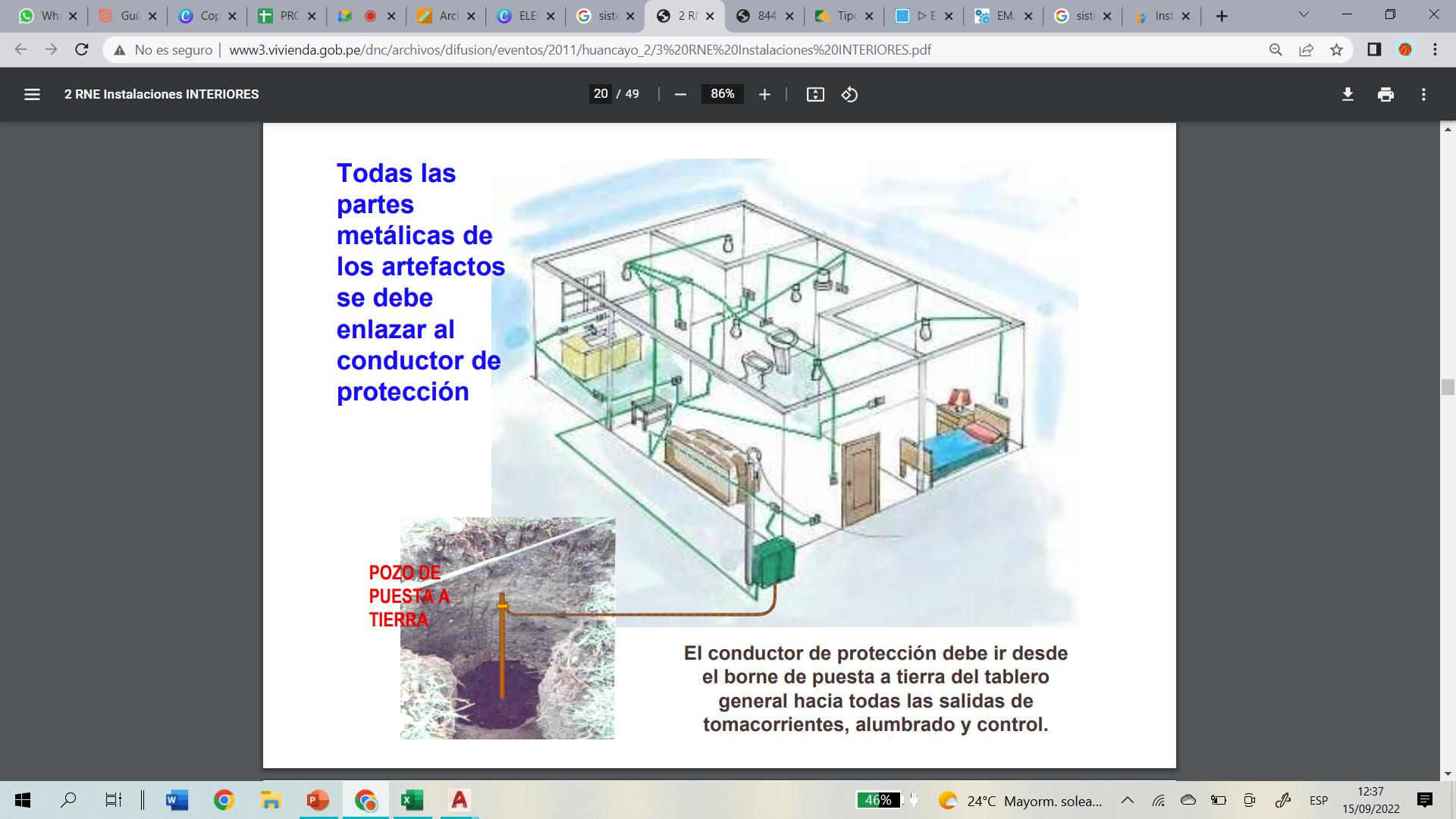

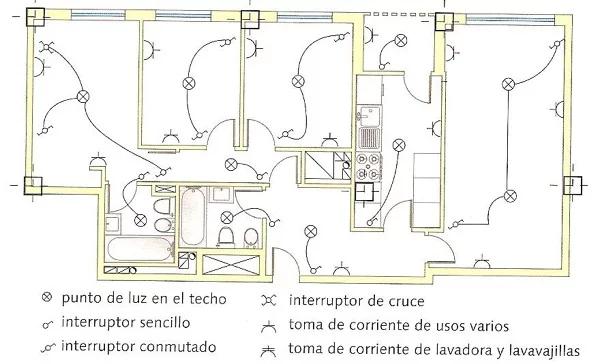

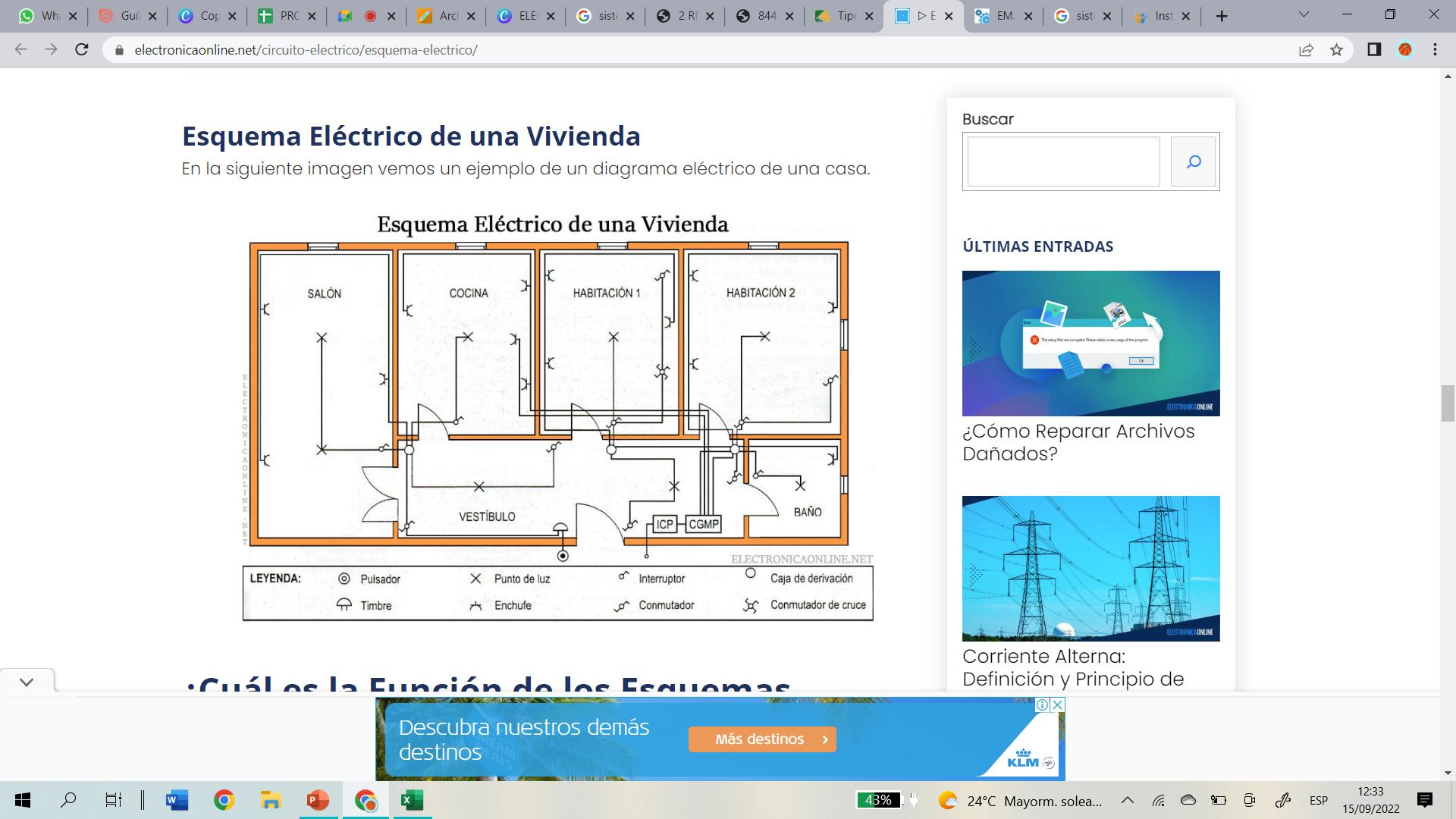

ESQUEMA ELÉCTRICO EN VIVIENDA
