ANALISIS

EQUIPAMIENTO METROPOLITANO DOCENTE Arq. Leopoldo Villacorta Icochea

ANÁLISIS DE TERRENO

Integrantes: -Acha Herrera Angie -Navarro Rivas Gabriela -Timaná Purizaga José -Montalban Zapata Daniel

CONTENIDO

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17

Antecedentes Localización Ubicación Topografía del terreno Capacidad portante Análisis de riesgos Análisis de vías vehiculares Análisis de intensidad de uso de vías vehiculares Análisis de transito peatonal aledaños al terreno Equipamiento urbano circundante Perfil urbano de las manzanas y calles circundantes Análisis de asoleamiento Análisis de vientos Análisis de ruidos Transporte público de pasajeros aledaños al terreno Análisis de servicios (luz agua y desagüe) Análisis flora, fauna, temperatura.

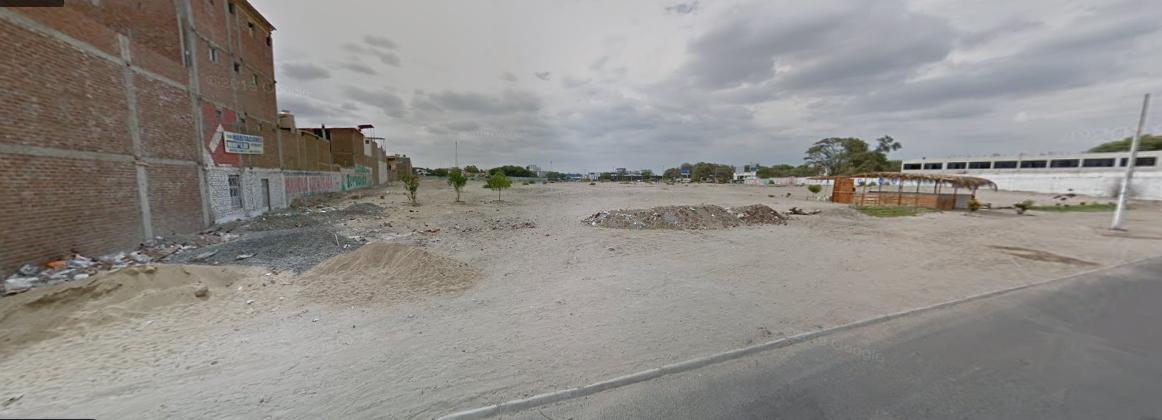

01 ANTECEDENTES El terreno en cuestión esta ubicado en la provincia de Piura en el distrito de castilla en la Urbanización Miraflores entre las AV. Andrés Avelino Cáceres-AV. Luis Montero- Calle las esmeraldas, cuenta con un área de 49,136m2 donde no se observa ninguna construcción dentro de ella, es utilizado para eventos, comercio, lugar de diversión (circos, juegos mecánicos, etc), como también un lugar de desechos de basura. El área esta en una buena ubicación que podría ser aprovechada para un equipamiento muy importante para castilla como también para la ciudad de Piura.

02 LOCALIZACIÓN

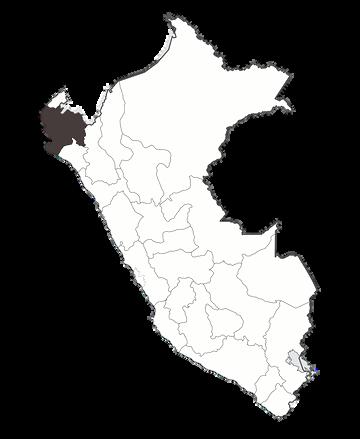

Departamento de Piura

Provincia de Piura

Distrito de Castilla

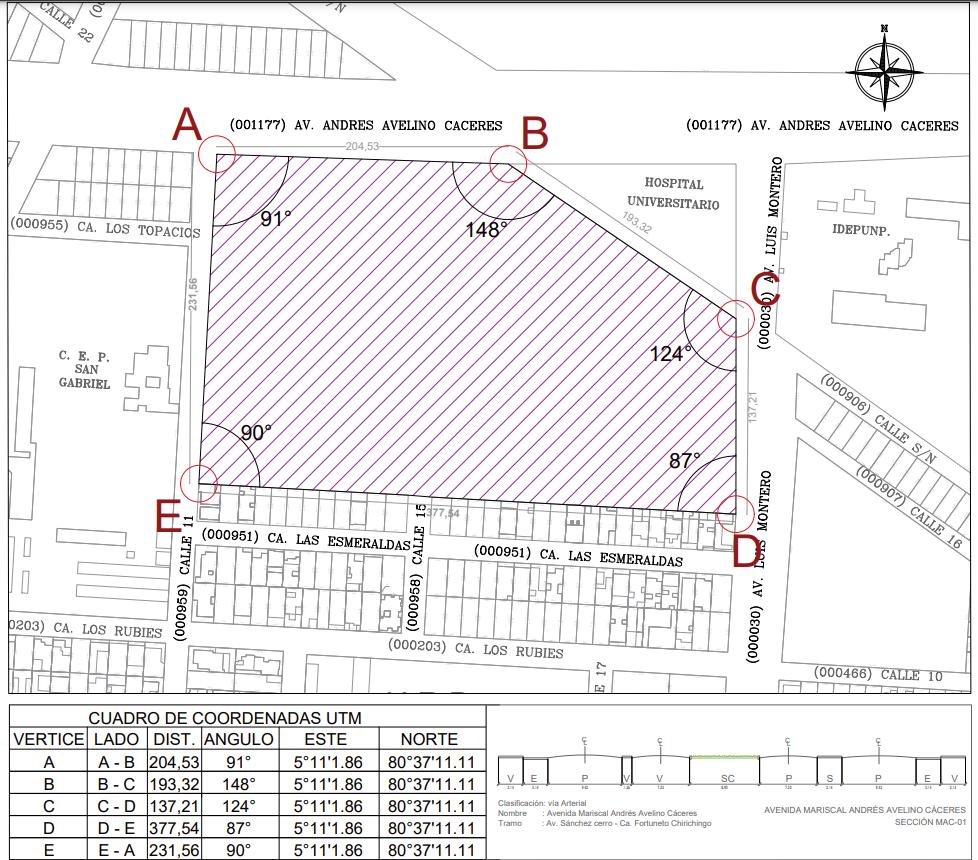

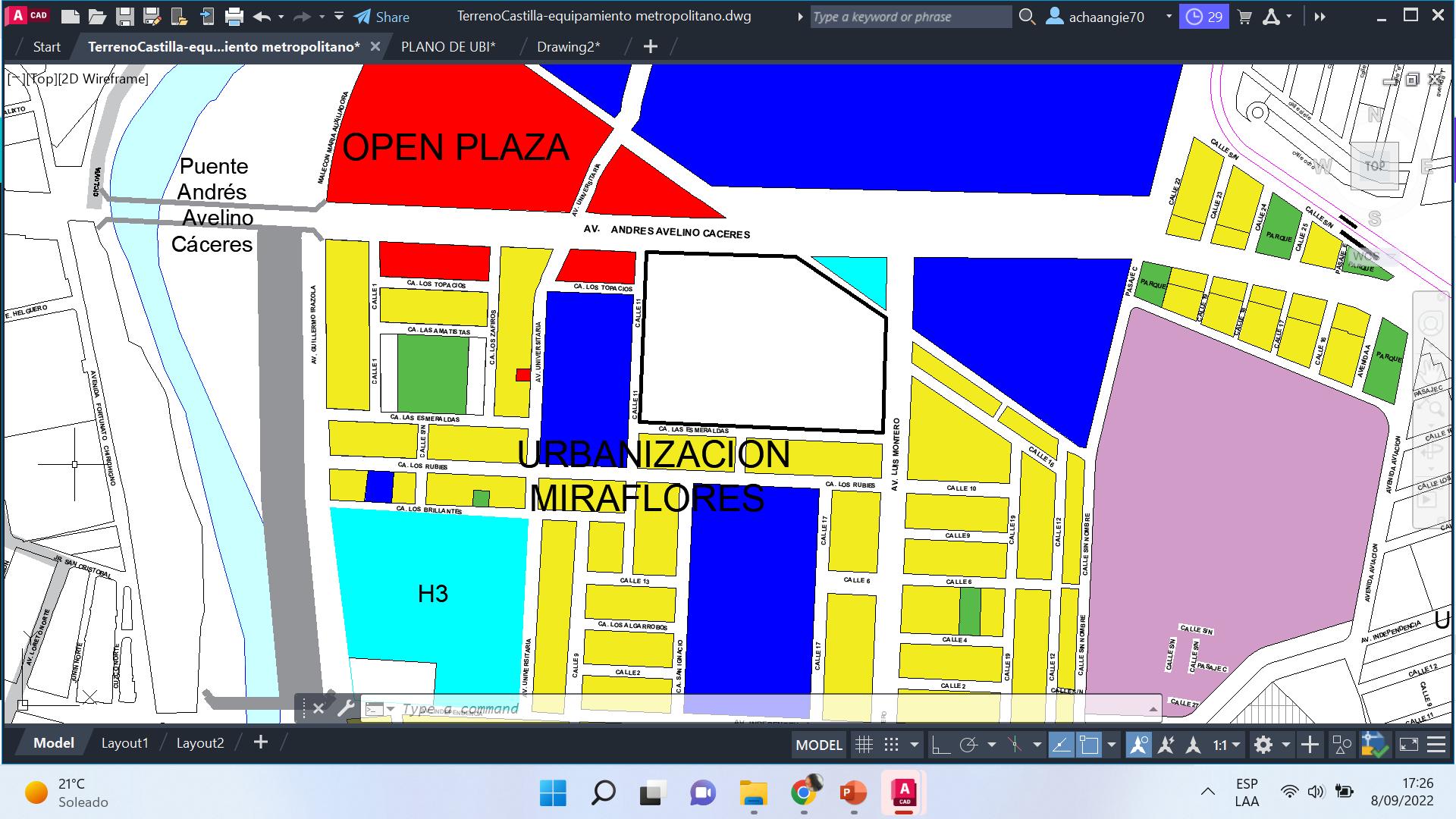

03 UBICACIÓN TERRENO A INTERVENIR ÁREA : 49 136 m2 Esta ubicada en el Distrito de Castilla.

Limita : NORTE : U. Nacional de Piura SUR : Urb. Miraflores ESTE : El Bosque OESTE : Rio Piura

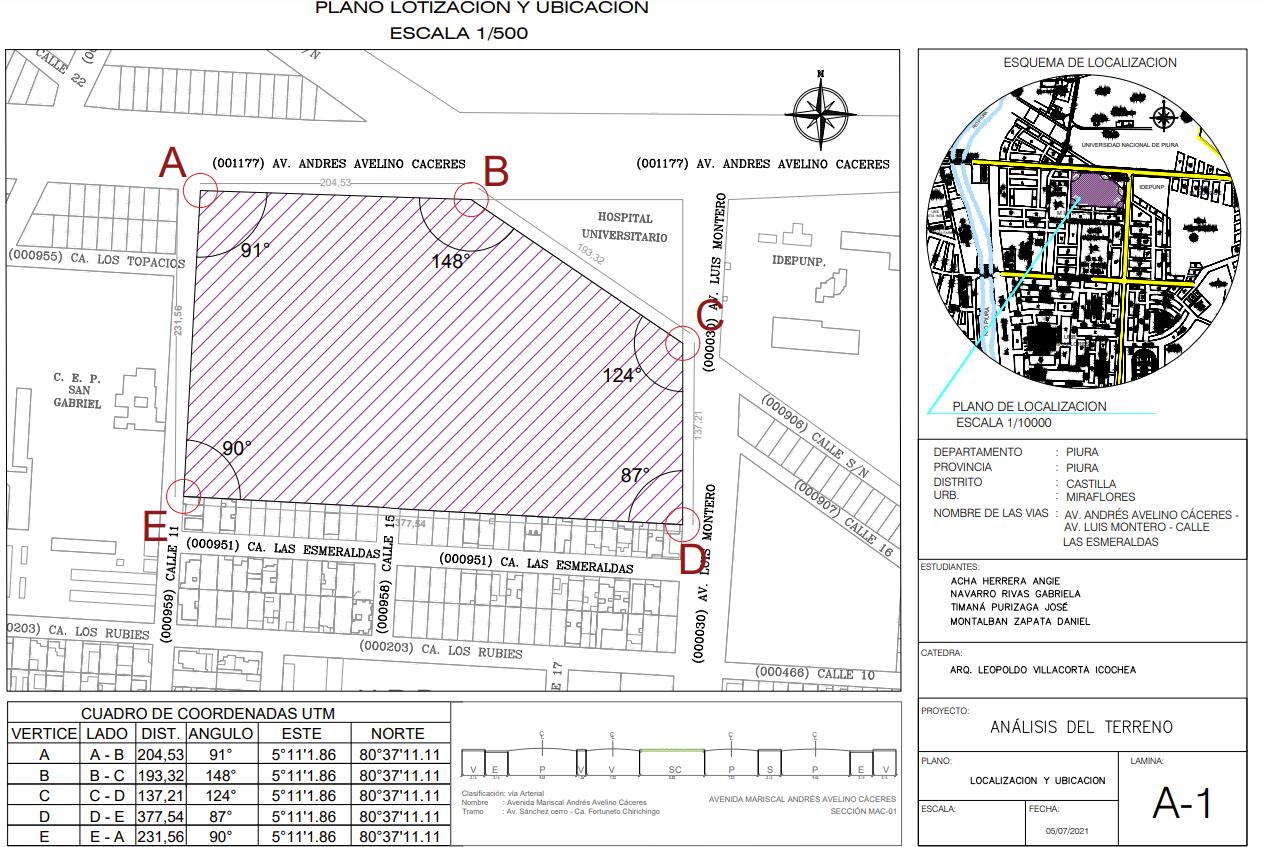

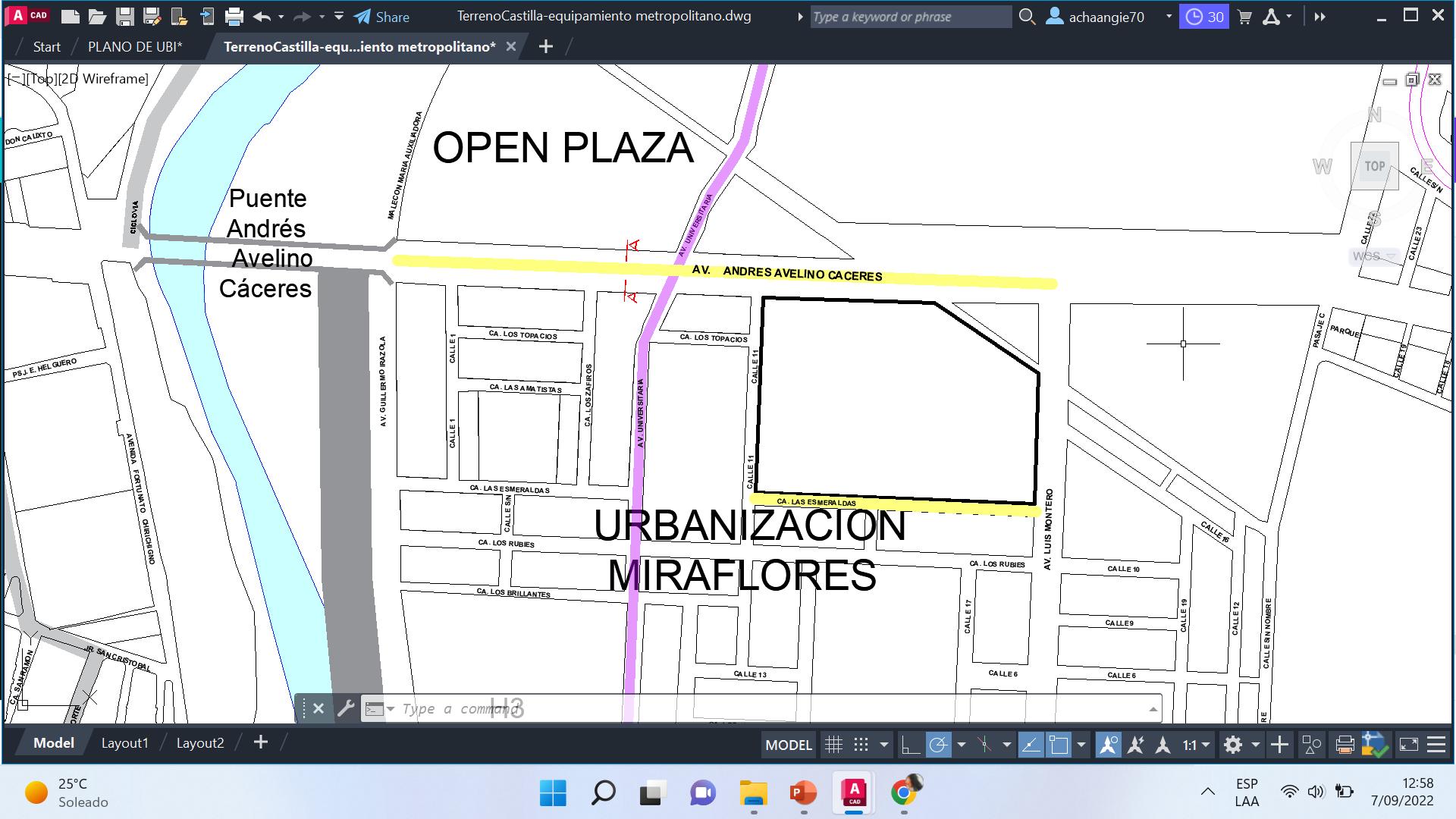

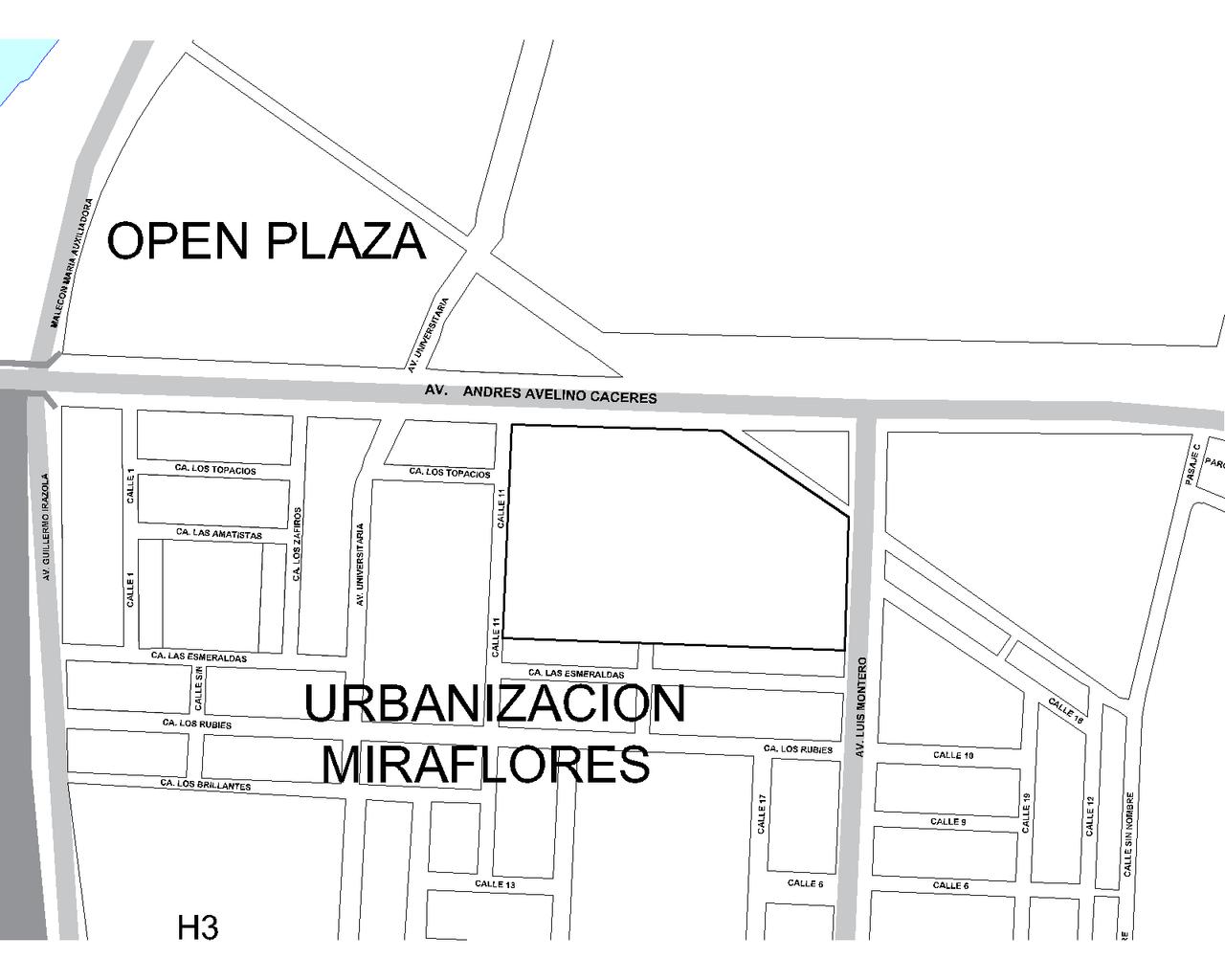

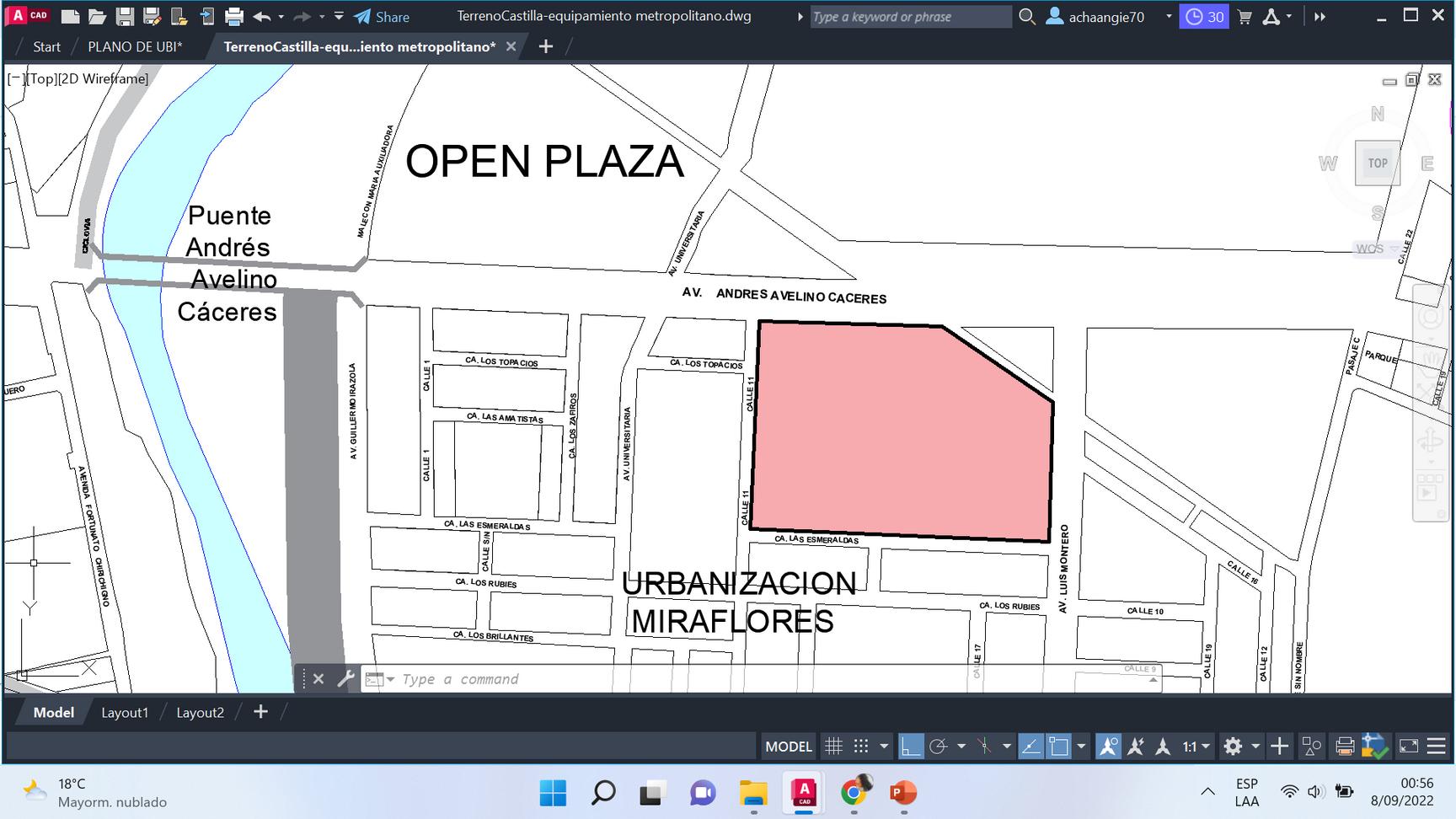

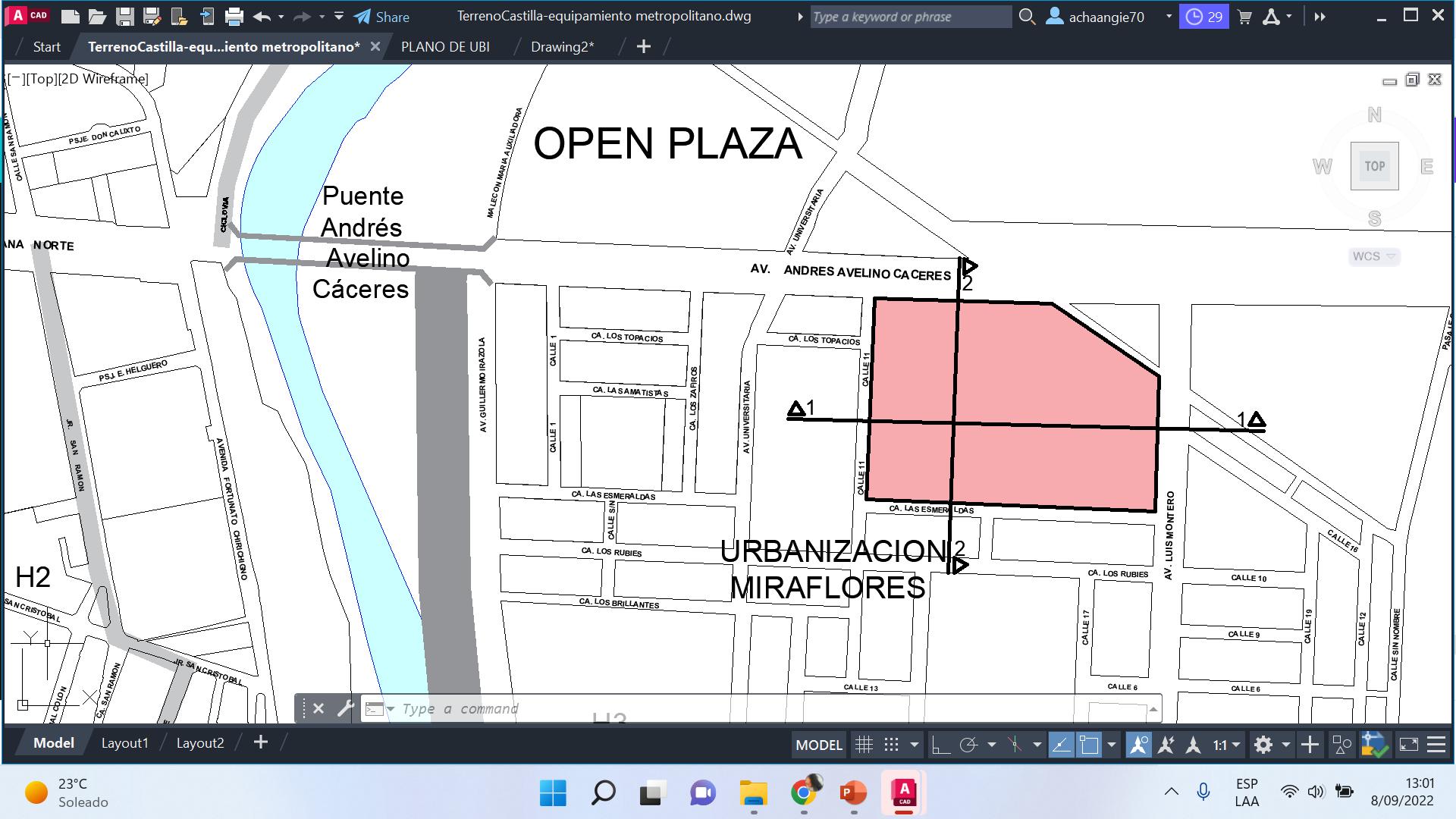

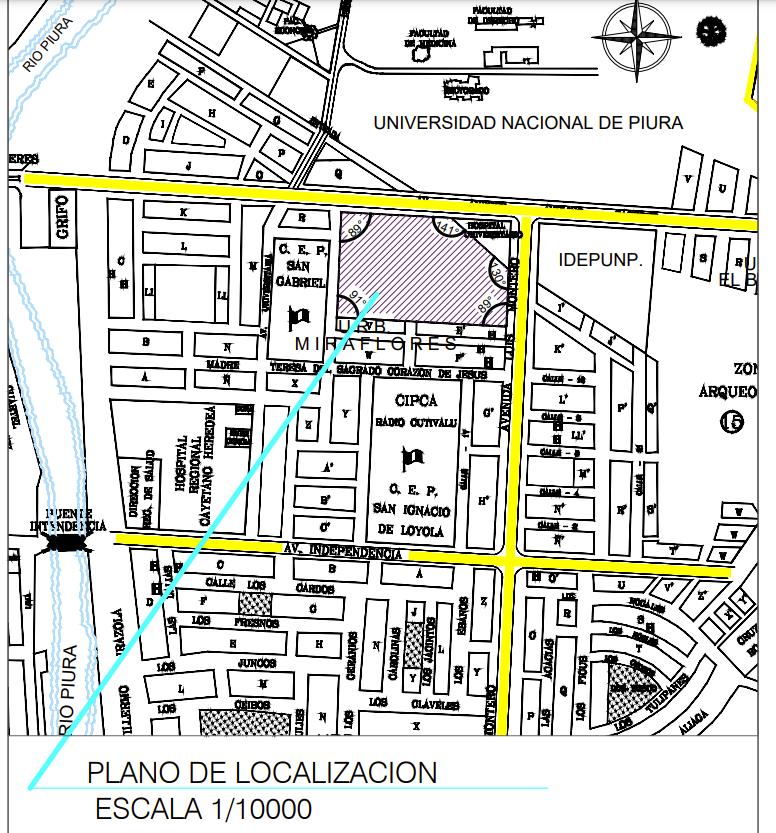

PLANO DE LOCALIZACIÓN Y UBICACIÓN

04 TOPOGRAFÍA DEL TERRENO

A

B

C

D D

E E

A

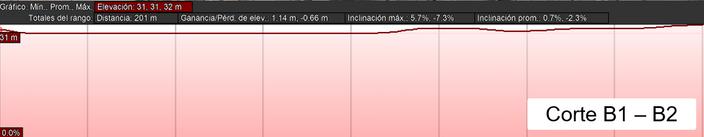

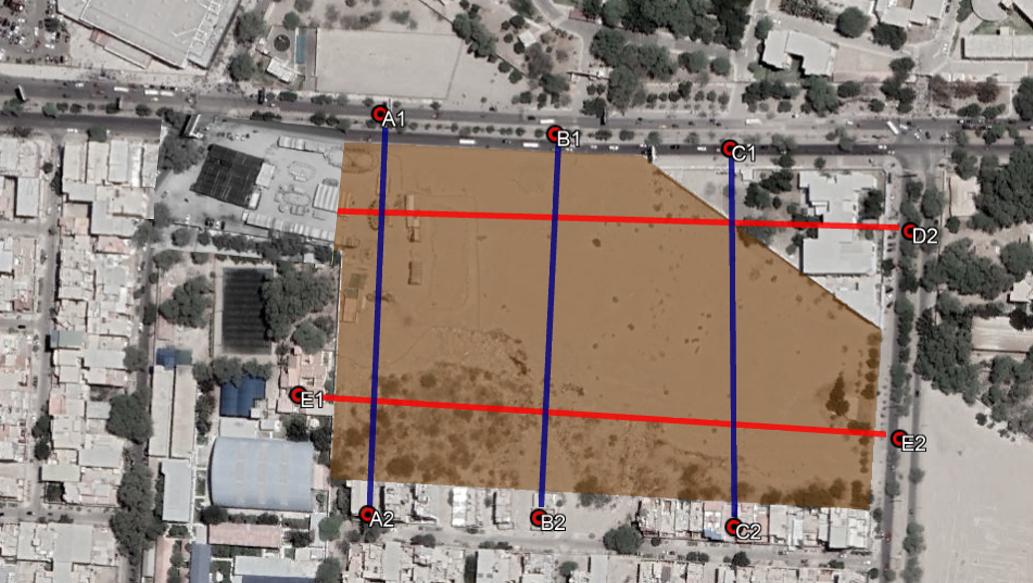

De acuerdo a los cortes realizados en el terreno se observa una topografía plana con algunos desniveles dentro del área estudiada.

B

C

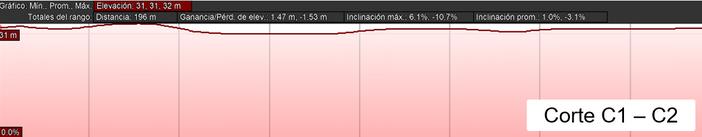

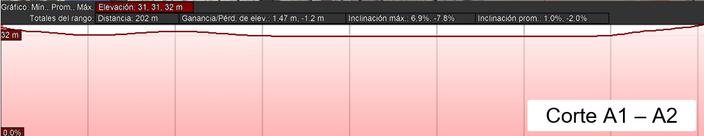

CORTE A-A

CORTE B-B

CORTE C-C

CORTE D-D

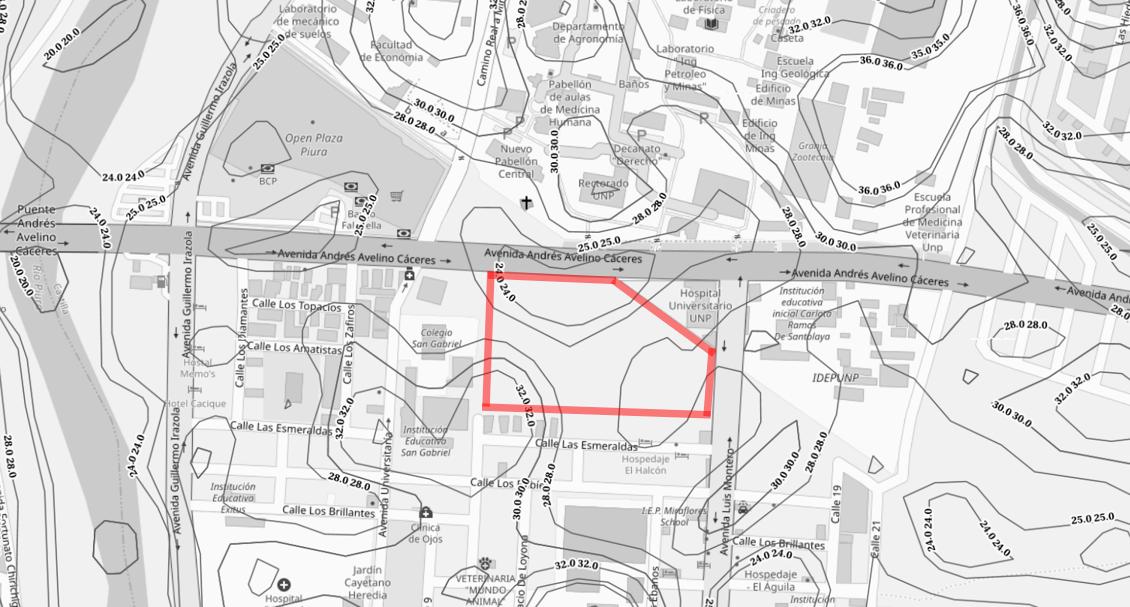

CURVAS DE NIVEL CORTE E-E

05 CAPACIDAD PORTANTE

Terreno PARAMETROS DE CALCULO

Tipo de cimentación Zapata aislada Profundidad mínima de cimentación 1.20 m.

Carga vertical máxima 30 tn.

Ancho mínimo de cimentación 1.50 m.

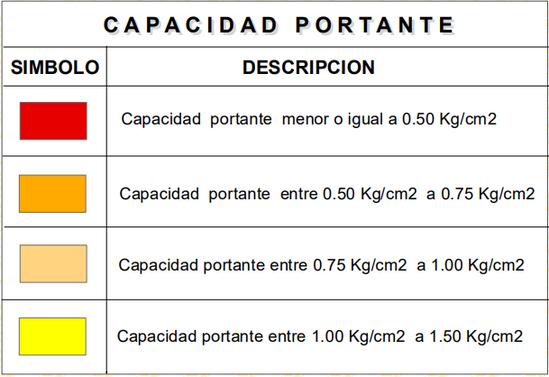

CAPACIDAD PORTANTE SIMBOLO

PARAMETROS DE CALCULO

Técnicamente la capacidad portante es la máxima presión media de contacto entre la cimentación y el terreno tal que no se produzcan un fallo por cortante del suelo o un asentamiento diferencial excesivo.

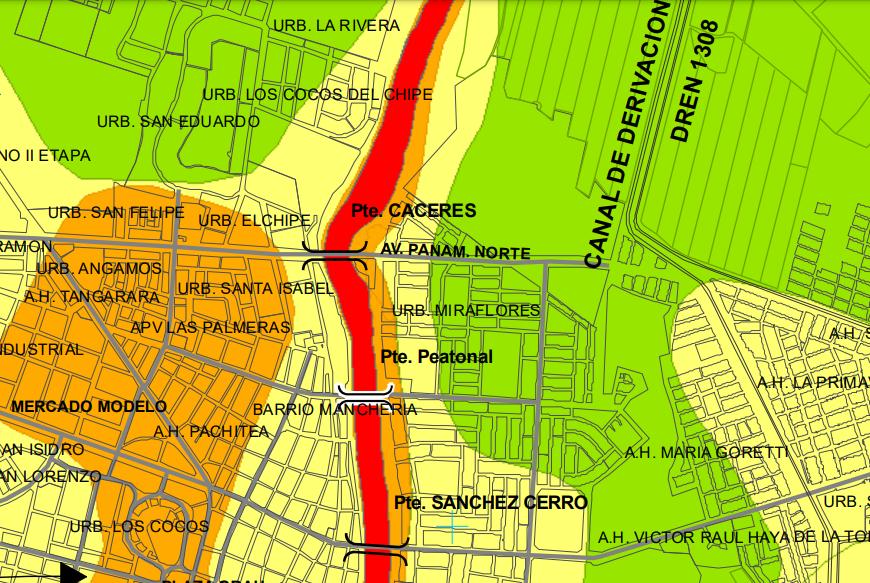

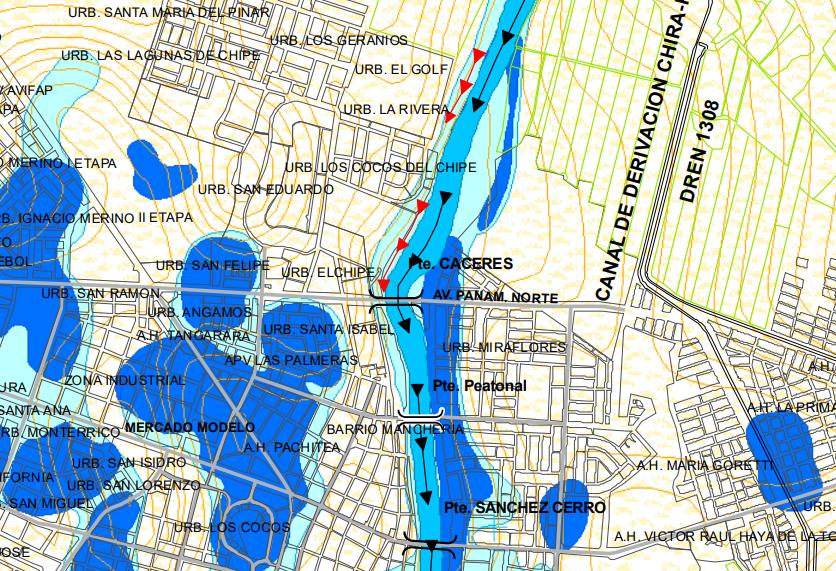

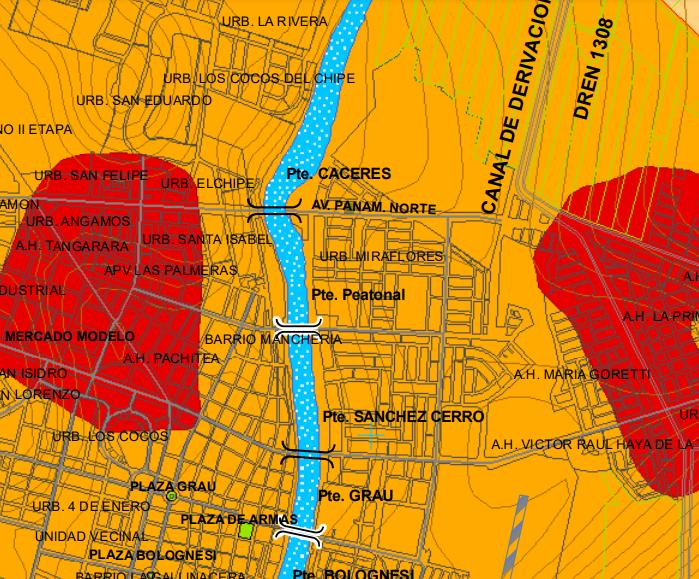

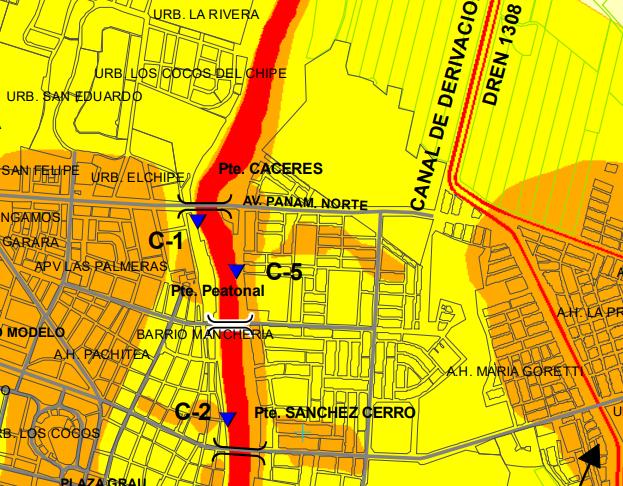

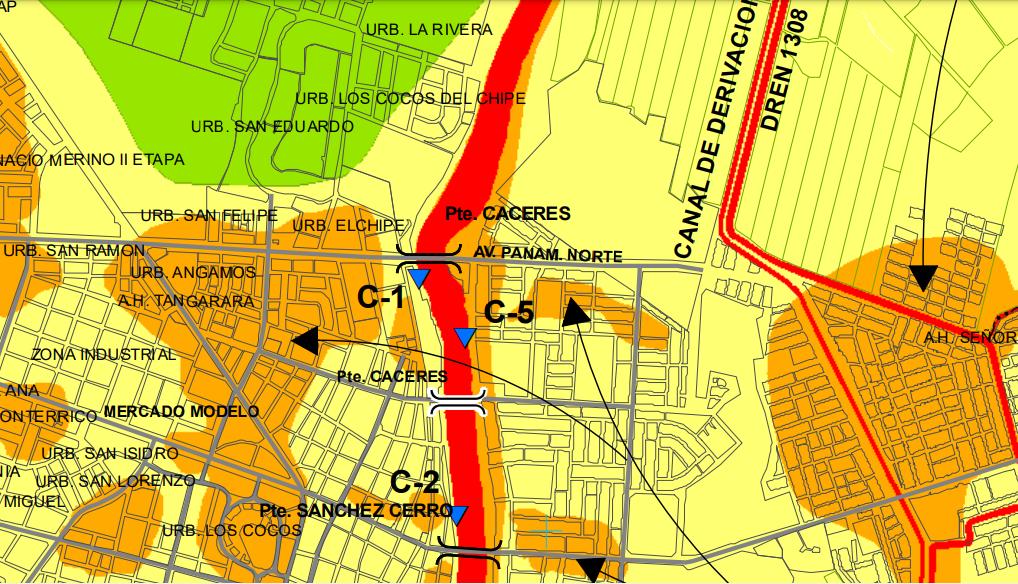

06 ANÁLISIS DE RIESGOS INUNDACIONES

Terreno

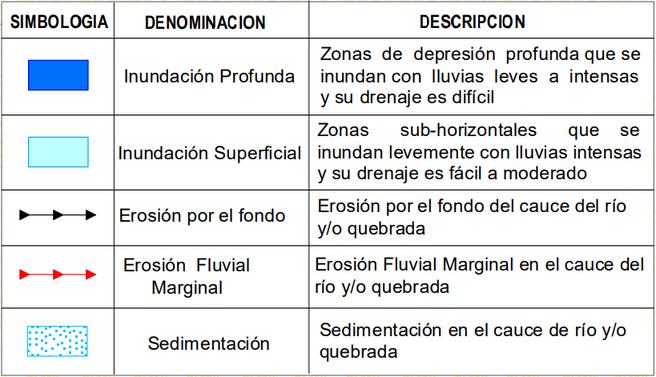

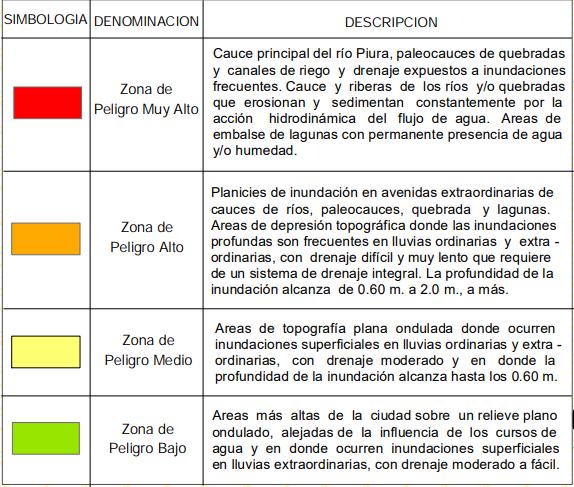

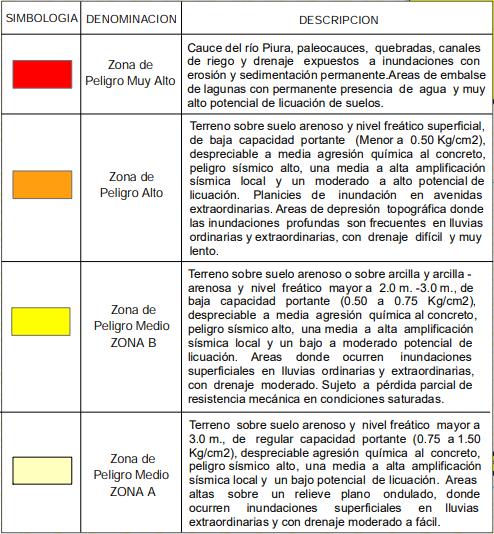

LEYENDA SIMBOLOGIA

DENOMINACIÓN

DESCRIPCIÓN

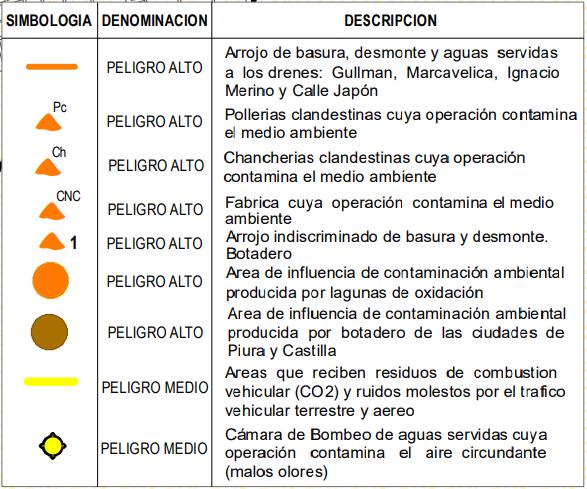

PELIGROS POR CONTAMINACIÓN AMBIENTAL

Terreno

PELIGROS DE ORIGEN NATURAL

Terreno

PELIGROS DE ORIGEN CLIMATICO

Terreno

LEYENDA

PELIGROS DE ORIGEN GEOLOGICO- CLIMATICO

Terreno

LEYENDA

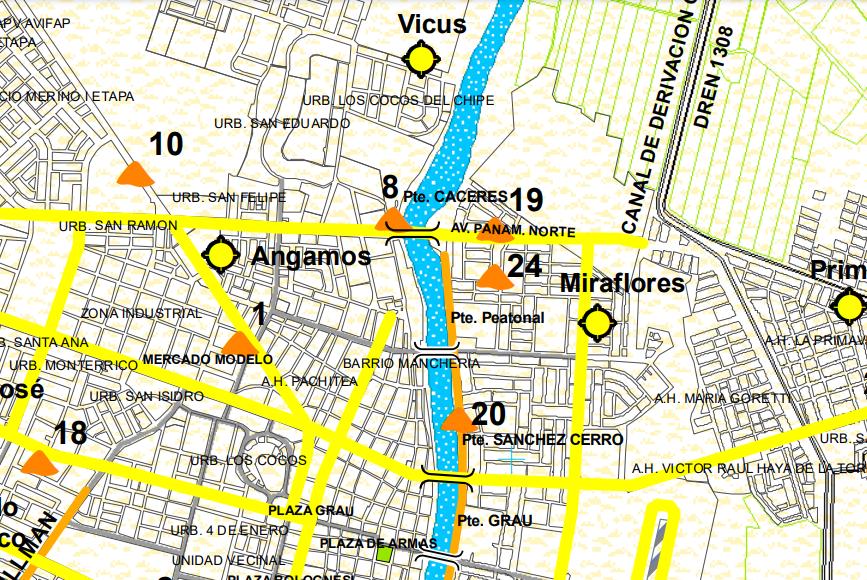

07 ANÁLISIS DE VÍAS VEHICULARES JERARQUÍA VIAL

LEYENDA

Terreno Vía arterial AV. Andrés Avelino Cáceres AV. Luis Montero Vía colectora AV. Guillermo Irazola

Vía local Ca. Las esmeraldas Ca. 11

Av. Andrés Avelino Cáceres

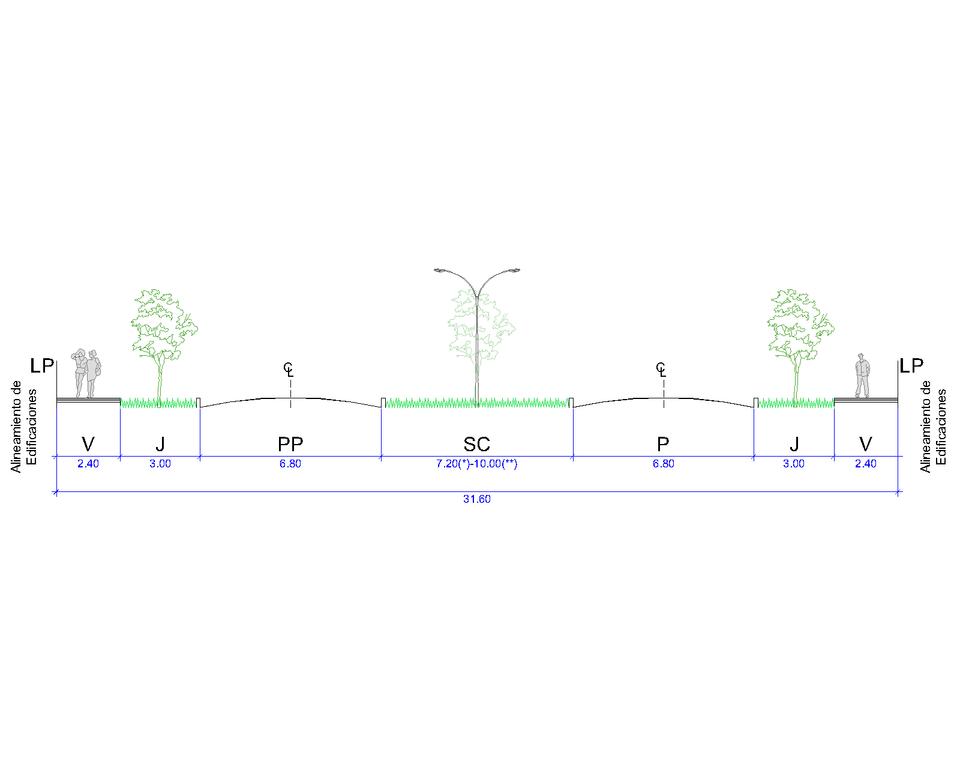

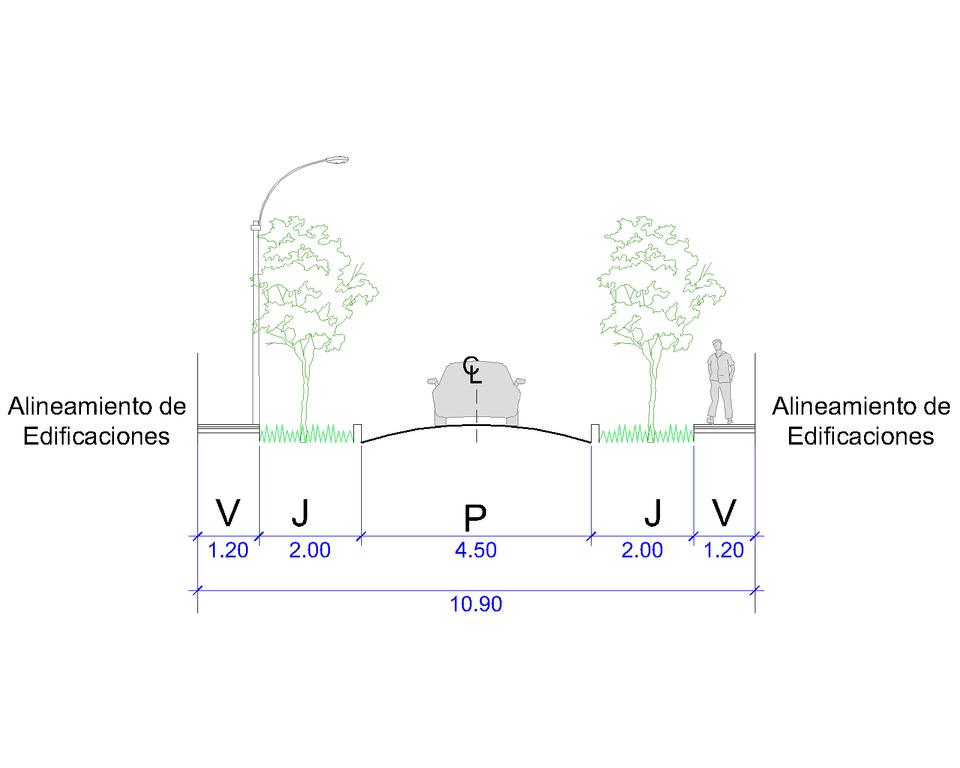

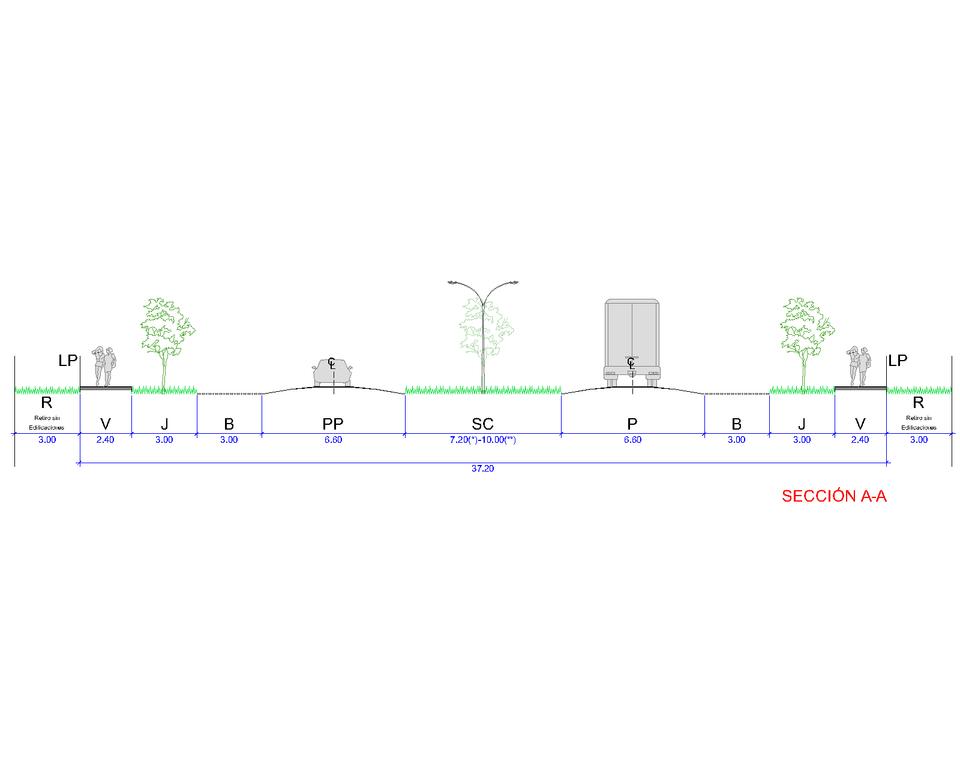

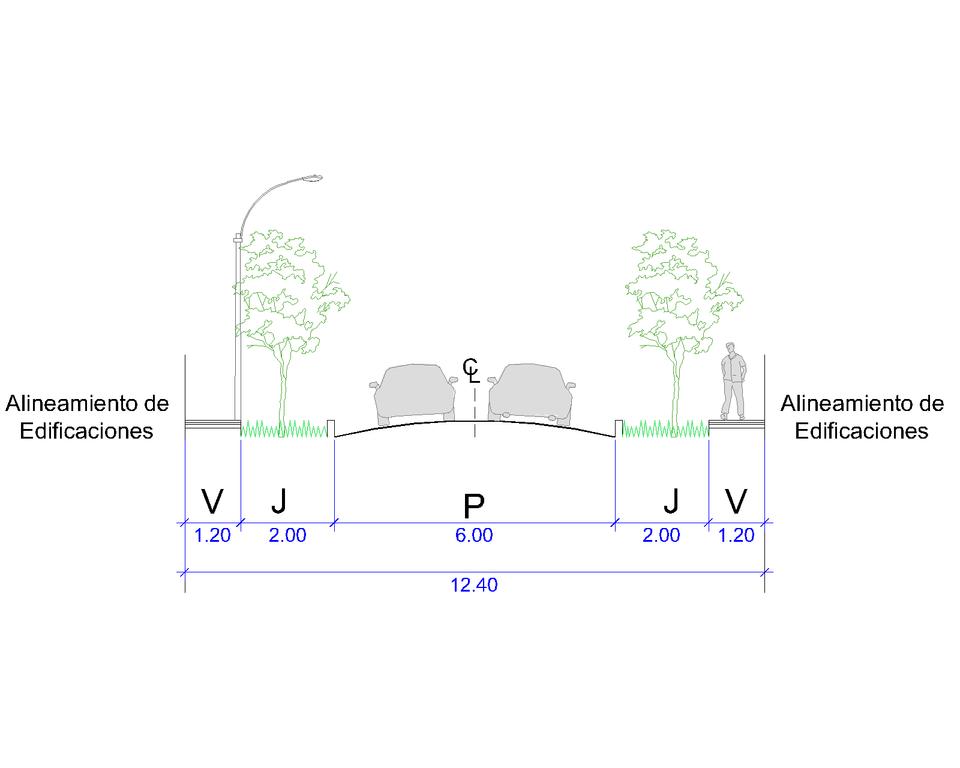

SECCIÓN VIAL SECCIÓN A-A

A

A

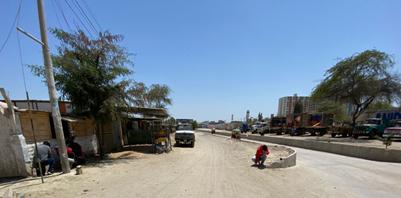

CONDICIONES ACTUALES

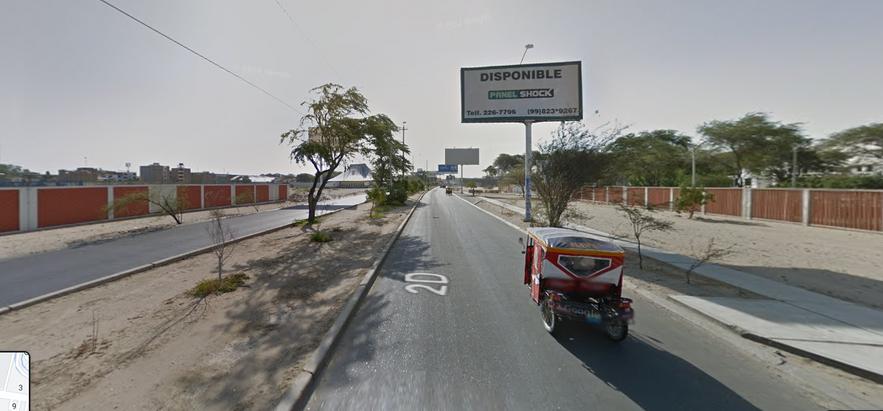

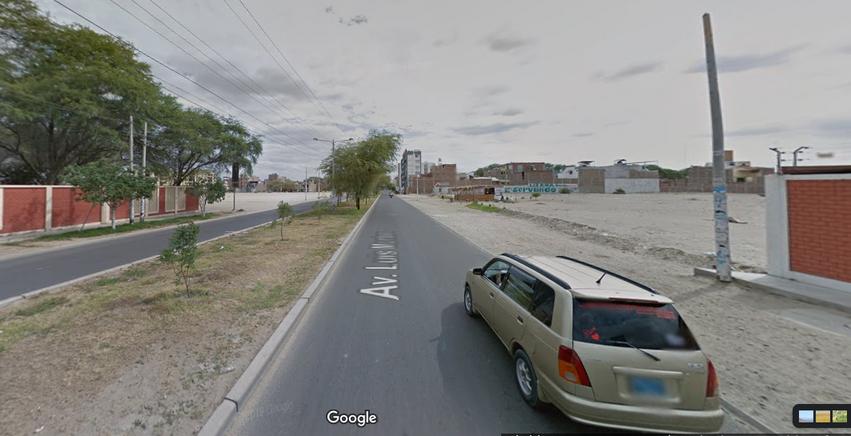

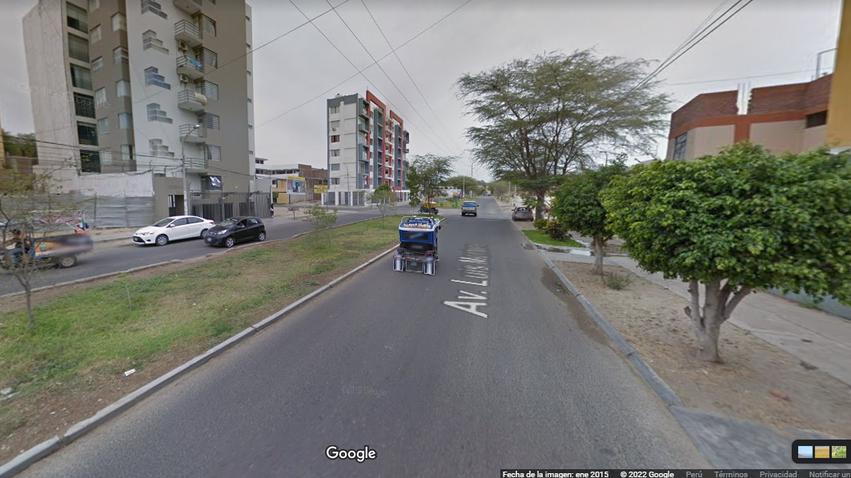

Av. Luis Montero

SECCIÓN VIAL SECCIÓN B-B

CONDICIONES ACTUALES

B

B

Av. Universitaria

SECCIÓN VIAL SECCIÓN C-C

CONDICIONES ACTUALES

C

C

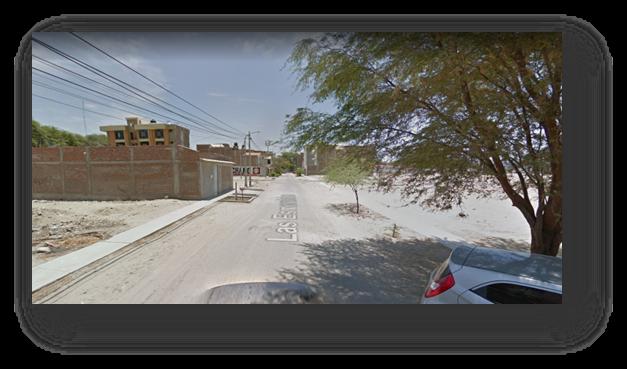

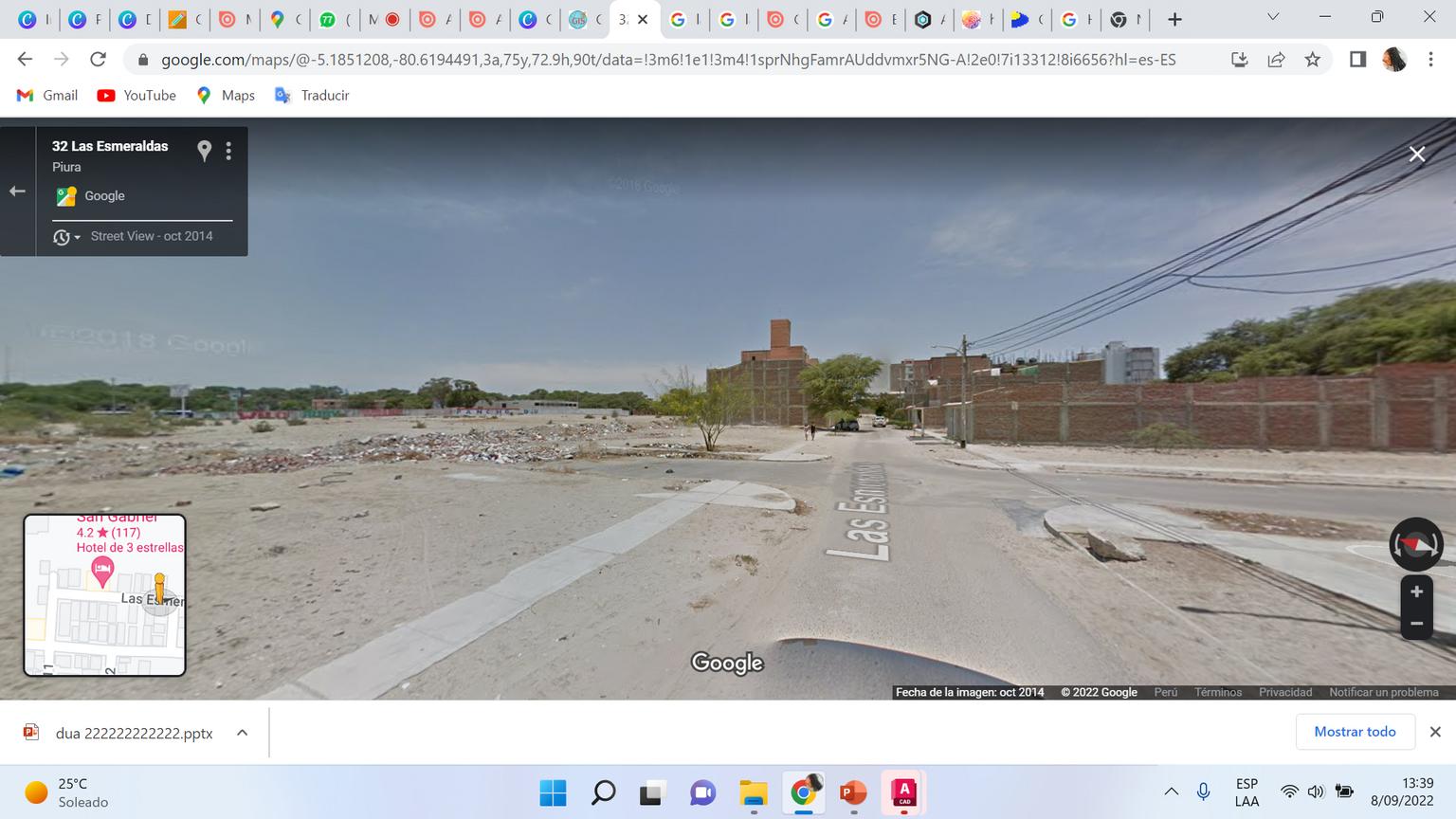

Calle Las esmeraldas

SECCIÓN VIAL SECCIÓN D-D

D

D

CONDICIONES ACTUALES

08 ANÁLISIS DE INTENSIDAD DE USO DE VÍAS VEHICULARES NIVEL DE FLUJOS DE VÍAS

LEYENDA

Terreno AV. Andrés Avelino Cáceres AV. Luis Montero AV. Guillermo Irazola Ca. Las esmeraldas Ca. 11 Av. Universitaria

LEYENDA

Flujo muy alto Flujo alto Flujo medio Flujo bajo

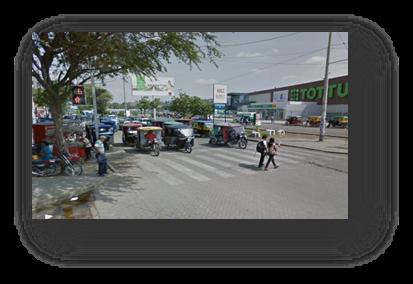

Intersección Av. Universitaria con Av. Andrés Avelino Cáceres

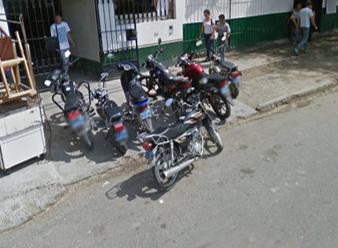

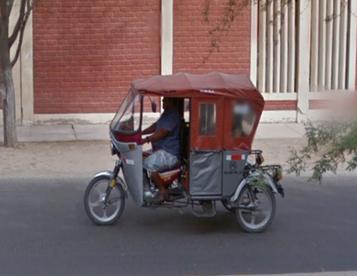

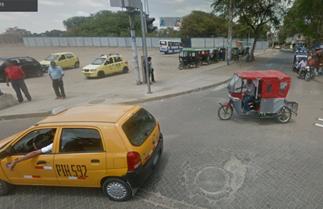

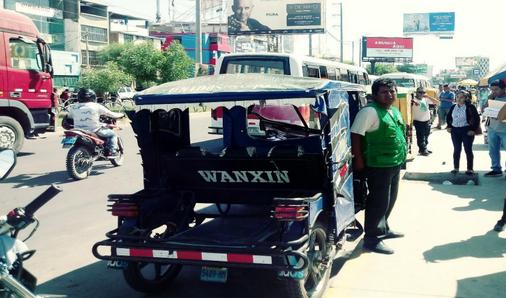

Se puede concluir que el mayor flujo vehicular se debe a los vehículos livianos. La mayor cantidad de vehículos existentes son los mototaxis representando 36.25 %. Esto se debe a que en esta intersección encontramos un paradero de mototaxis que está cerca del centro comercial Open Plaza y Universidad Nacional de Piura.

TIPOLOGIA DE VEHICULOS

Rural combi 1.8% Pick Up 4%

Micro Bus 5.3% 0.6% Moto lineal 24.1%

FLUJO Auto 23.9%

Moto taxi 36.3%

Intersección Av. Andrés Avelino Cáceres con Av. Luis Montero

El pico mayor de tráfico ocurre entre las horas 6p.m-7p.m debido a que en ese lapso de tiempo la mayoría de las personas, disponen a realizar diversos tipos de actividades como: compras, viajes de mercancías, entre otras.

TIPOLOGIA DE VEHICULOS

Rural combi 2%

Micro 4.5% Moto lineal 25.7%

Pick up 6.7% Station wagon 2%

FLUJO Auto 26.1%

Moto taxi 29.9%

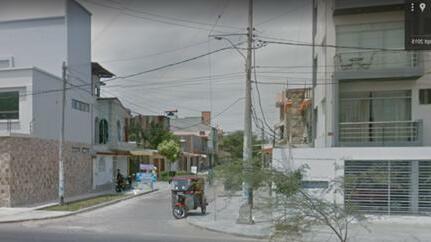

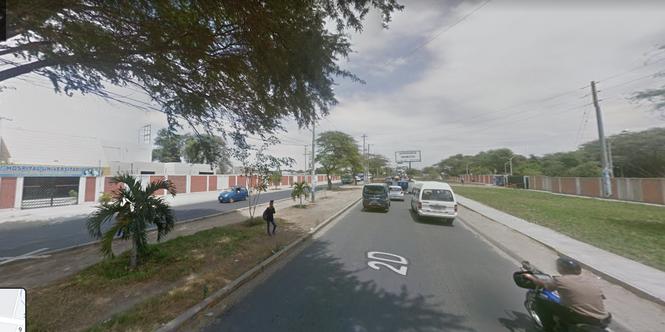

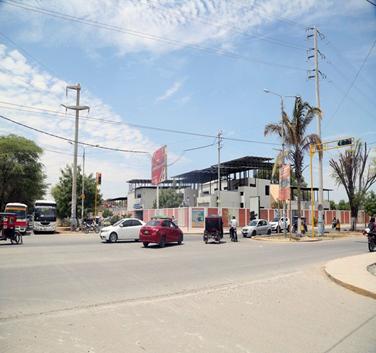

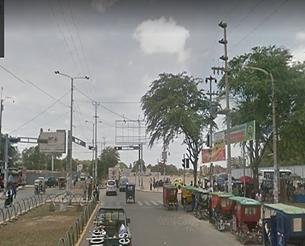

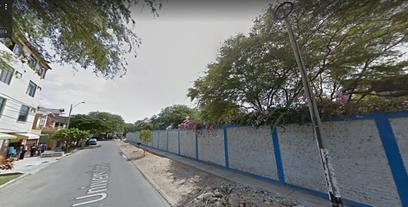

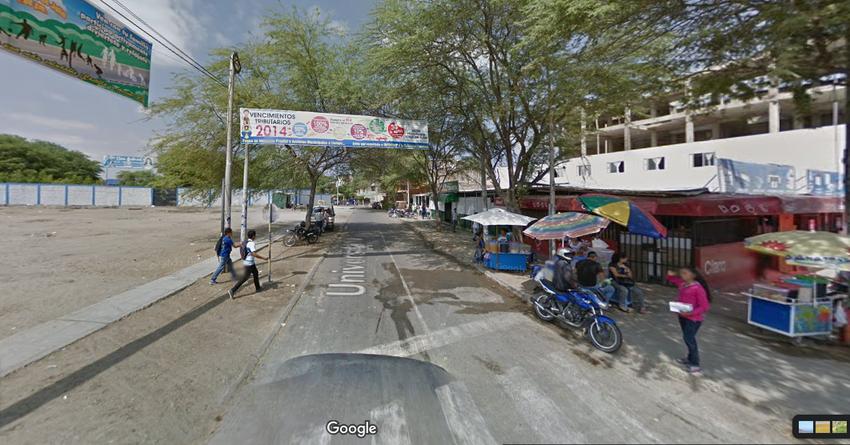

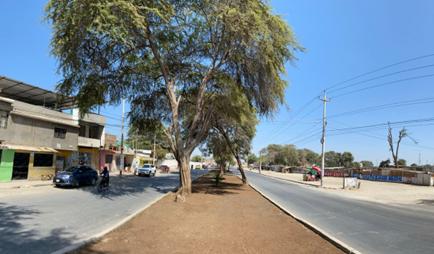

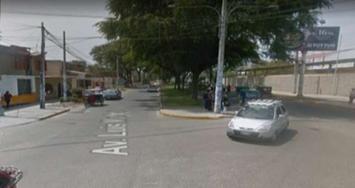

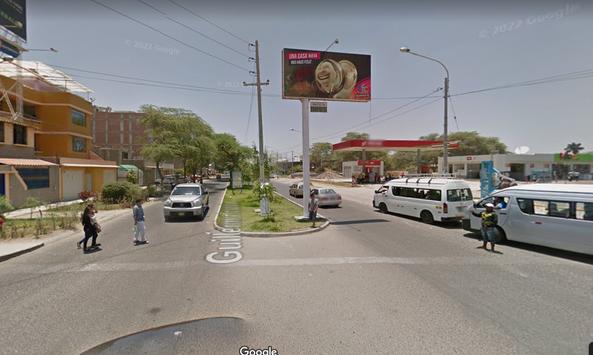

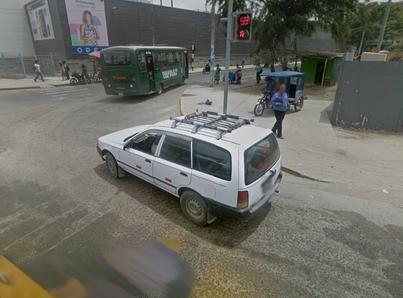

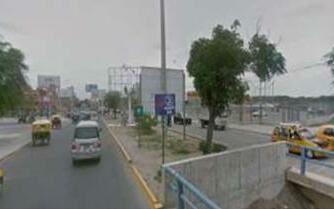

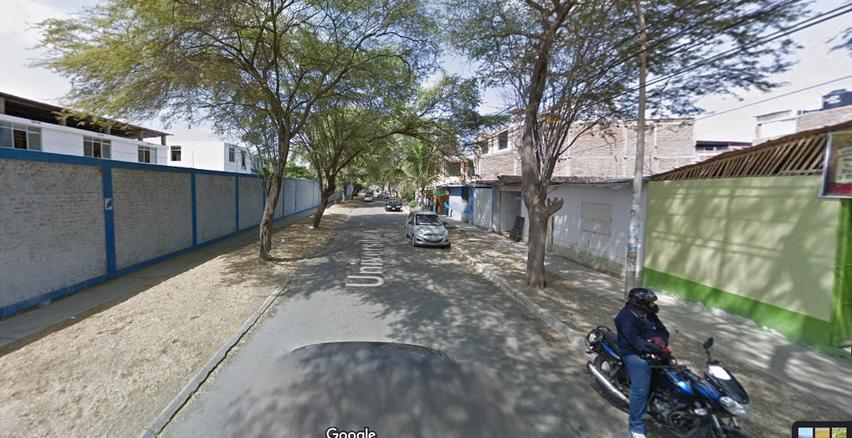

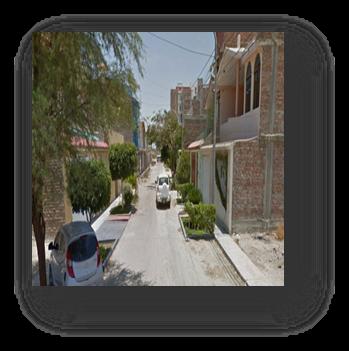

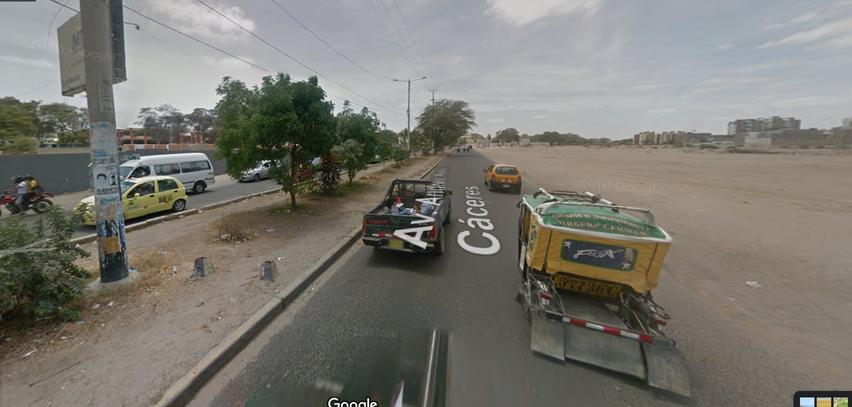

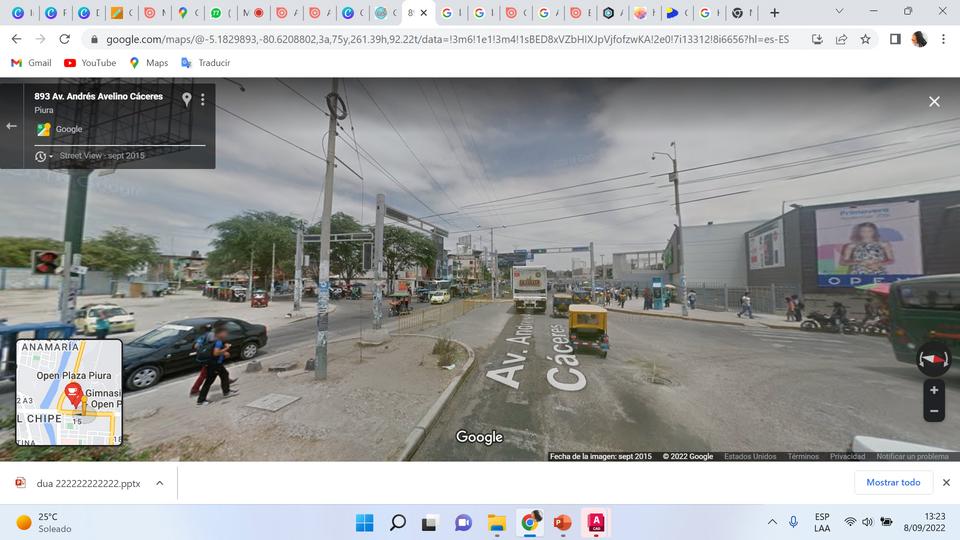

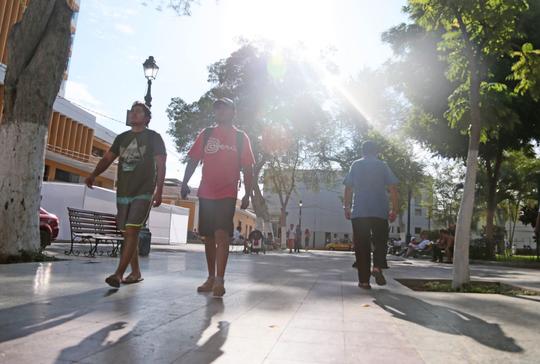

09 ANÁLISIS DE TRANSITO PEATONAL ALEDAÑOS AL TERRENO IMAGENES REFERNCIALES Av. Andrés Avelino Caceres

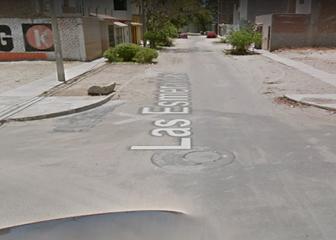

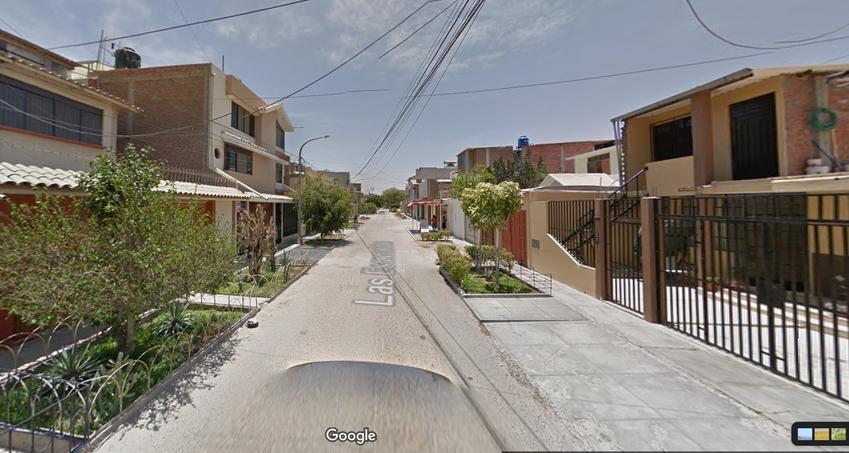

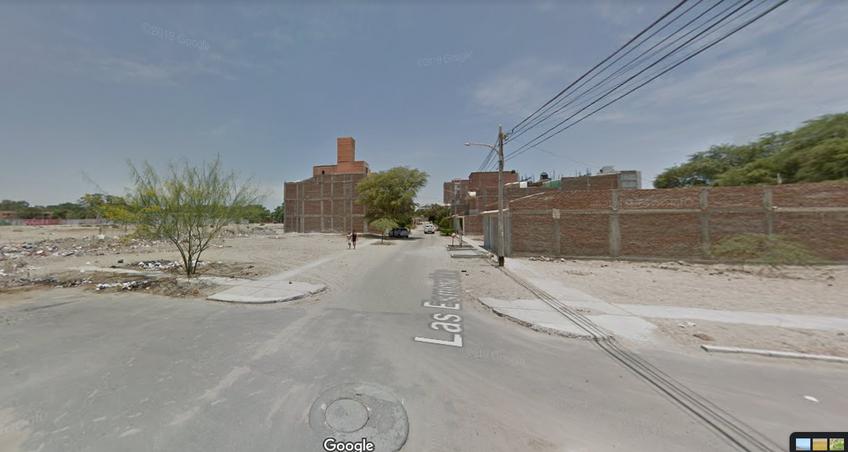

Ca. Las Esmeraldas

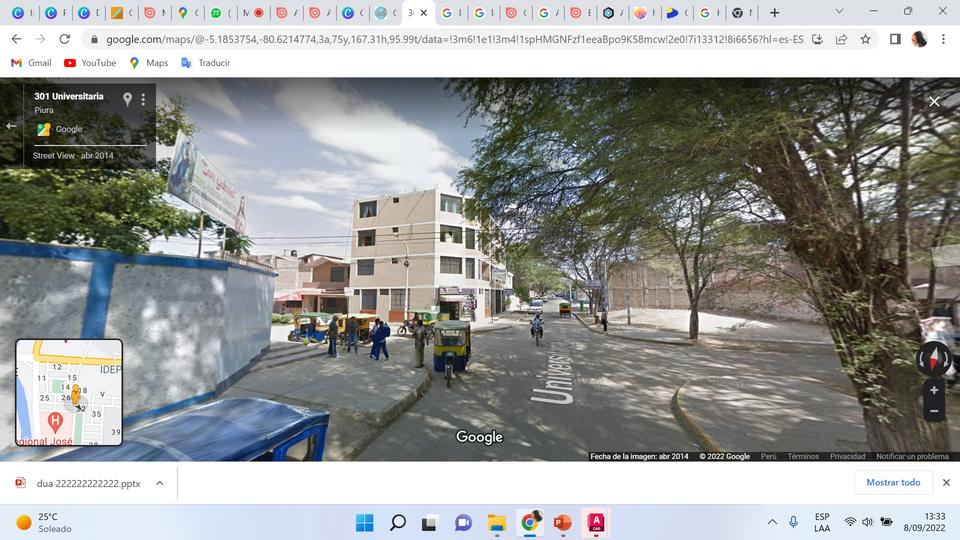

Av.Universitaria

LEYENDA

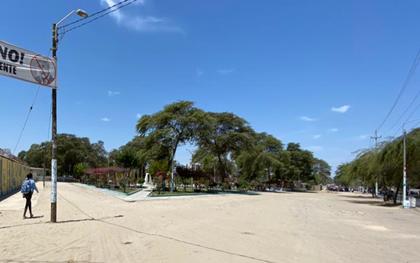

Área de mayor afluencia peatonal

Vías de circulación peatonal aledañas al terreno

Vías de circulación peatonal en el terreno

Terreno a intervenir

10 EQUIPAMIENTO URBANO CIRCUNDANTE

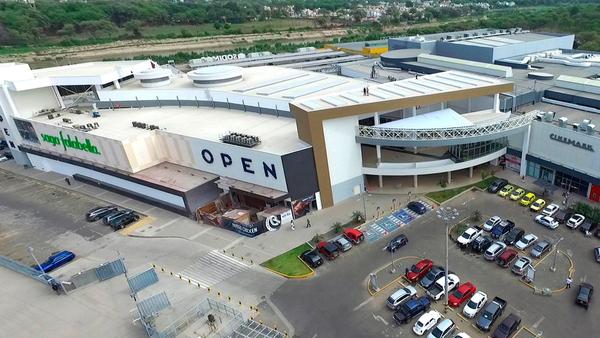

RADIO DE ANÁLISIS 500M Open plaza

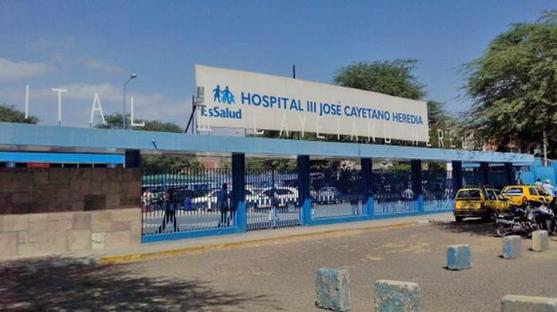

Hospital Regional Cayetano Heredia

LEYENDA

Educación

Zonas residenciales

Comercio

Área de recreación

Salud

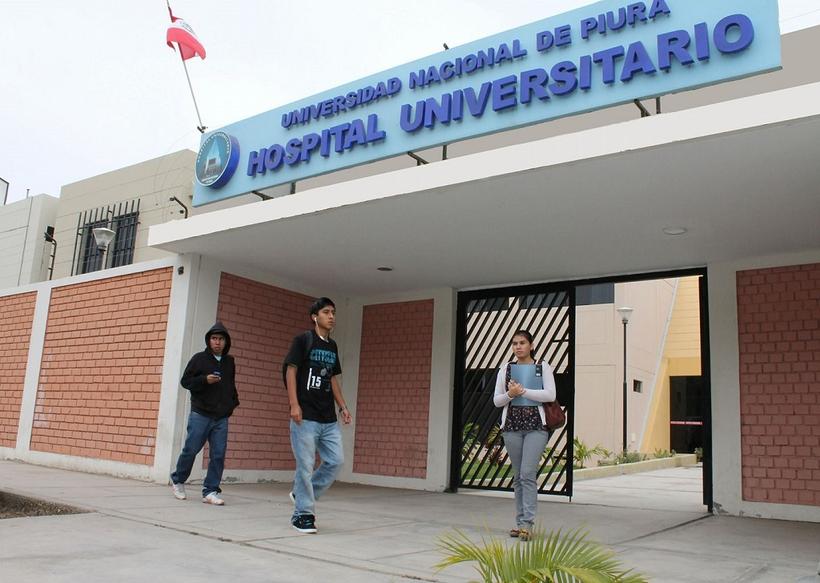

Hospital Universitario

Universidad Nacional de Piura

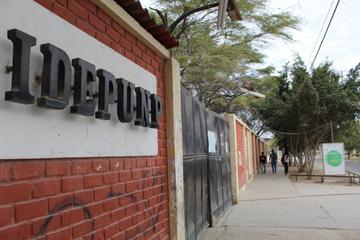

IDEPUNPD

IEP. San Gabriel

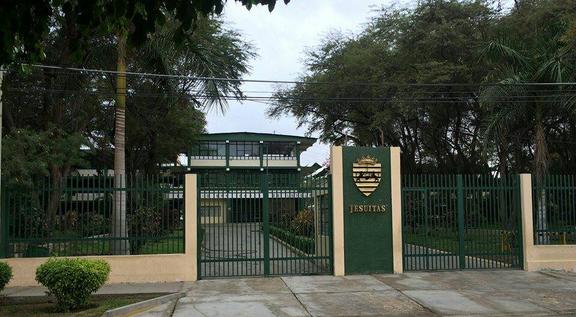

IEP. San Ignacio del Loyola

Residencias

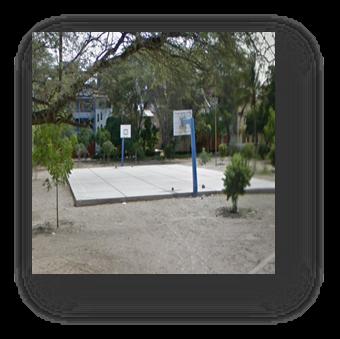

Plataforma deportiva

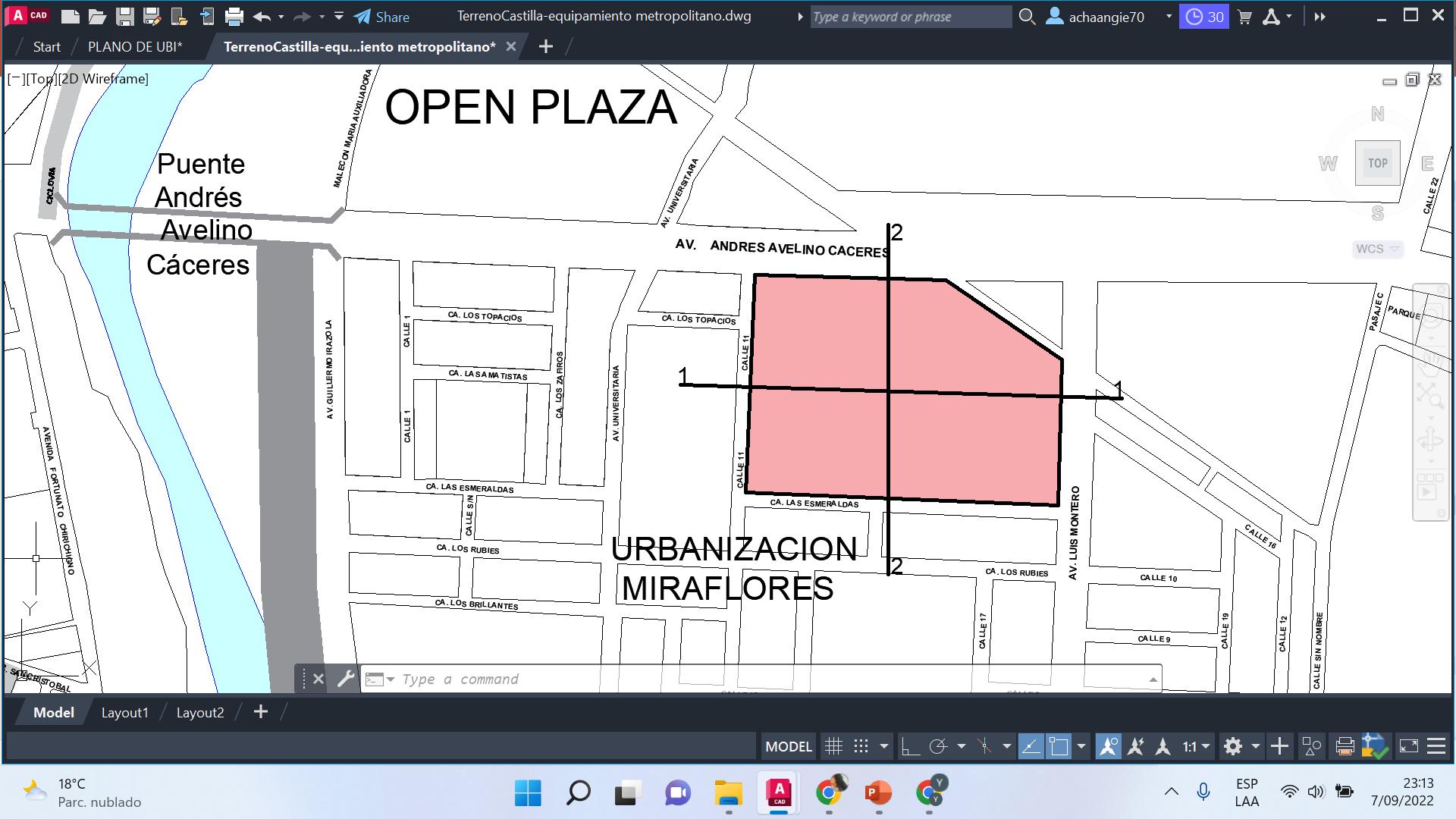

11 PERFIL URBANO DE LAS MANZANAS Y CALLES CIRCUNDANTES CORTE 1-1

2.40

6.80

3.00 2.40

2.40 3.00

6.80

7.20

6.80

PERFIL URBANO -Norte

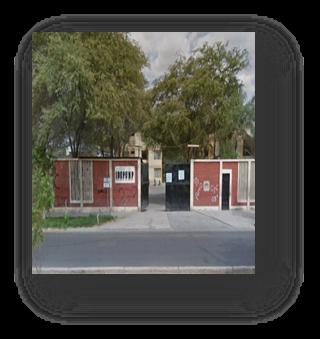

Colegio San Gabriel

Hospital Universitario

IDEPUNP

3.00 2.40

CORTE 2-2

2.40 3.00

6.80

7.20

6.80

3.00 2.40

1.202.00

PERFIL URBANO-Este

Hospital universitario

IDEPUNP

Viviendas

4.50

2.00 1.20

12 ANALISIS DE ASOLEAMIENTO

La ciudad de Piura cuenta con temperaturas mayormente altas, el tiempo es caluroso al mediodía, típico de la región.

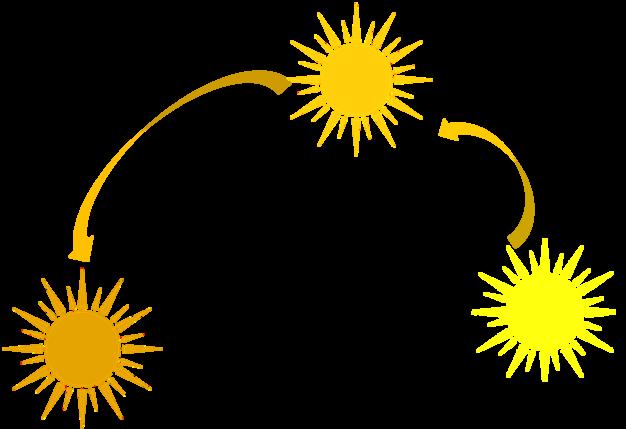

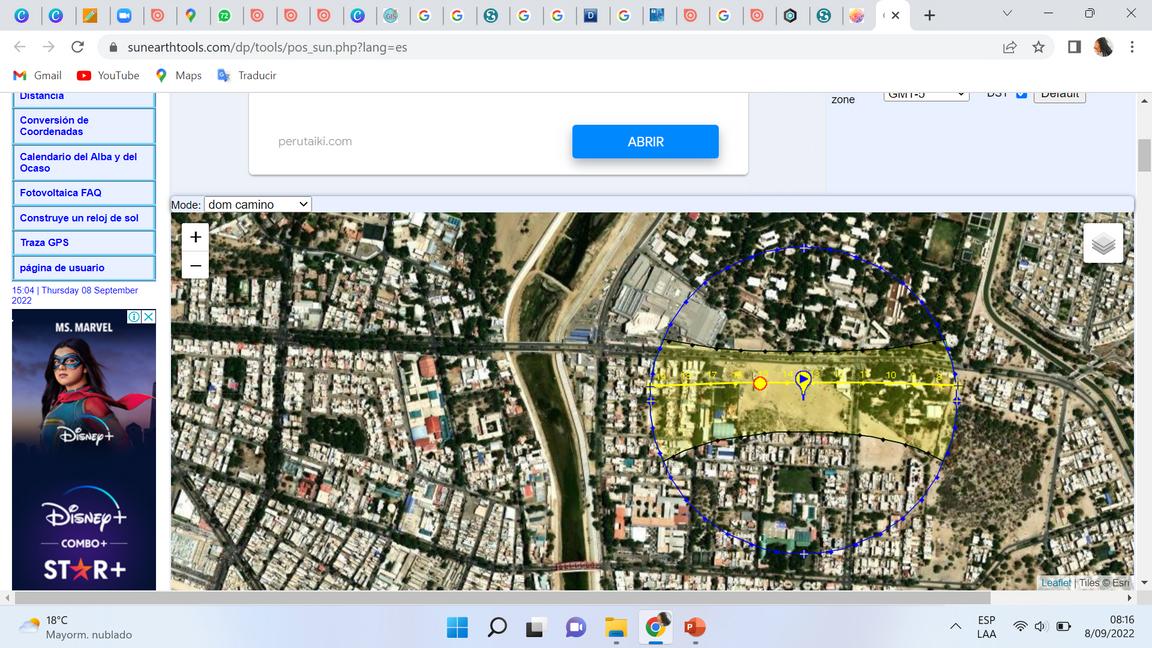

POSICIÓN DE SOL SEGÚN EL HORARIO

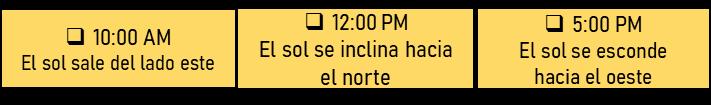

El sol sale por el este, por lo tanto la ubicación del sol en la mañana está hacia el este .Y finalmente el sol se esconde en el oeste.

Las fachadas del terreno donde caerán directamente los rayos de sol; serán la fachada este y la fachada norte que es donde tendremos mayor acceso de tránsito y personas por las fachada norte.

13 ANÁLISIS DE VIENTOS

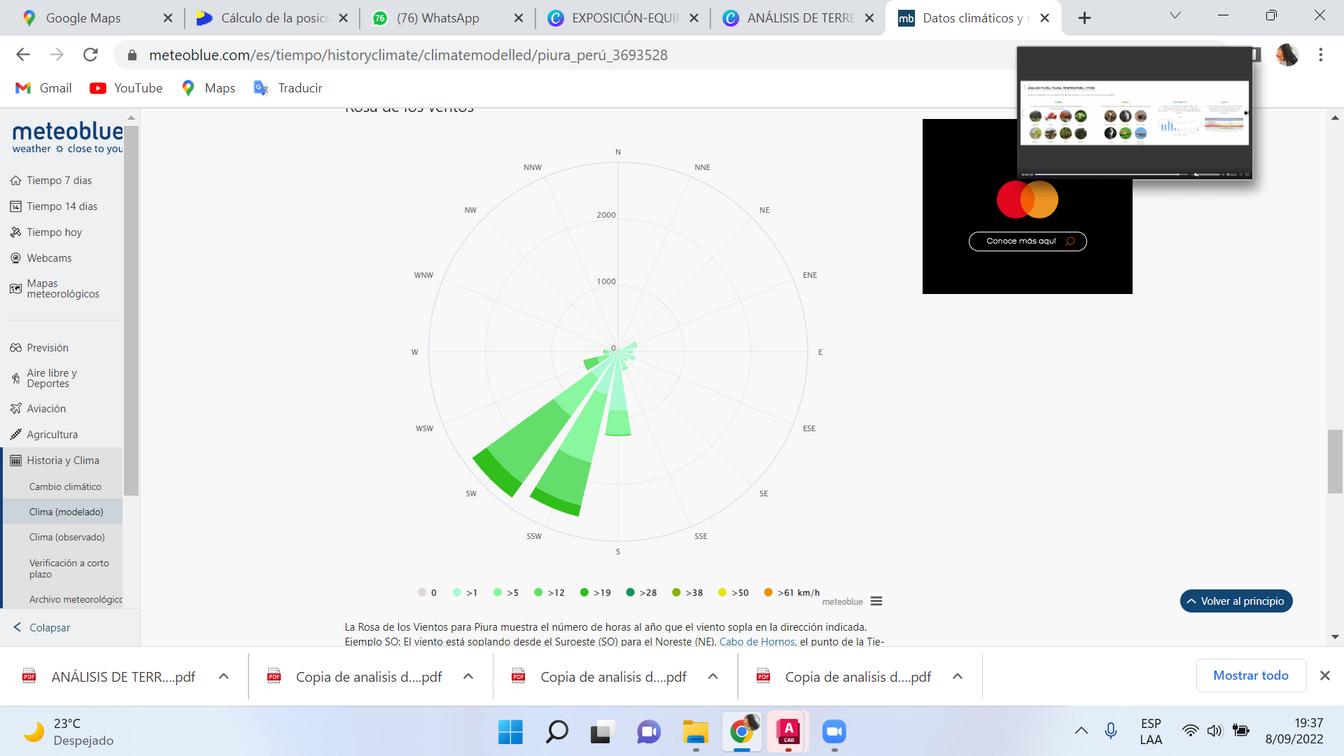

LA DIRECCIÓN DE LOS VIENTOS SON DE SUR A NORTE LA DIRECCIÓN DE LOS VIENTOS SERÁ DE 31 KM/H

Nivel de velocidad de vientos

Temporada de duración

Vientos leves 13.6 km/h

3.8 meses, del 5 de enero al 29 de abril / día: 12 de marzo

Vientos medios: 17.5 km/h

8.2 meses, del 29 de abril al 5 de enero

Vientos fuertes; 21.4 km/h

Día : 23 de setiembre

Imagen referencial: Análisis sensorial de vientos

14 ANÁLISIS DE RUIDOS

Nivel de ruido

Zona

Bajo

Las Esmeraldas

Medio

Av. Universitario

Alto

Av. Luis Montero Av. Andrés Avelino Cáseres

AV ANDRÉS AVELINO CÁCERES

AV. LUIS MONTERO

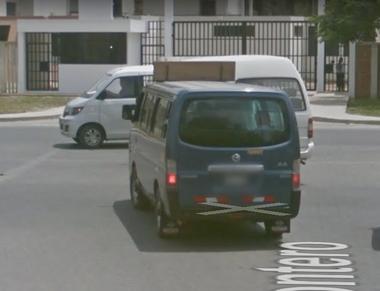

15 TRANSPORTE PÚBLICO DE PASAJEROS ALEDAÑOS AL TERRENO PARA REALIZAR ESTE ANALISIS DE LOS TRANSPORTES QUE MAYORMENTE PREDOMINABAN EN LA ZONA CRONOMETRAMOS EN UN LAPSO DE TIEMPO DE 1:00 MIN

Tipo de transportes que circulaban cerca del terreno

Av. ANDÉS AVELINO CÁSCERES

Av.. LUIS MONTERO

4

6

7

9

0

0

7

10

0

0

1

3

1

1

16 ANÁLISIS DE SERVICIOS (LUZ) La energía eléctrica es suministrada y administrada por ELECTRONOROESTE S.A

Zona

N° de puntos/postes

CALLE 1AV. ANDRÉS A. C.

4 PUNTOS DE LUZ Y 10 POSTES

AV. LUIS MONTERO

5 POSTES

CA. LAS ESMERALDAS

5 PUNTOS – 6 POSTES

AV. UNIVERSITARIA

8 POSTES

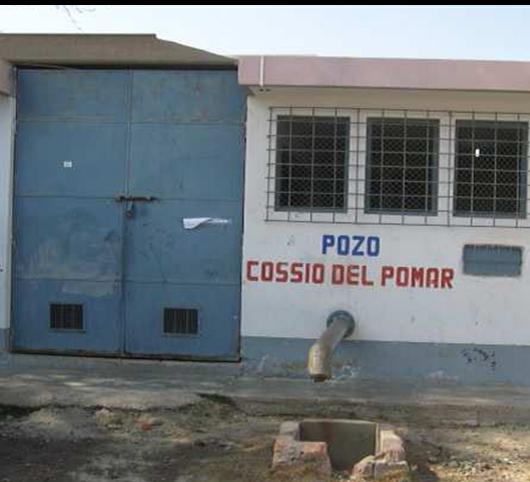

16 ANÁLISIS DE SERVICIOS (AGUA) El servicio de agua potable por red pública, mediante los pozos a cargo de EPS. GRAU S.A.,

16 ANÁLISIS DE SERVICIOS (DESAGÜE)

Zona

N° de buzones

CALLE 1AV. ANDRÉS A. C.

9

AV. LUIS MONTERO

8

CA. LAS ESMERALDAS

3

AV. UNIVERSITARIA

5

17 ANÁLISIS DE FLORA, FAUNA

Perro peruano

ALGARROBO

Chilalo

Cuculí

Zoña

ALGARROBO

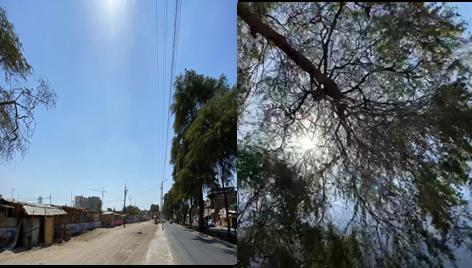

La vegetación es escasa y la predominante es de arbustos y plantas mayores, entre las que destacan los algarrobos, zapotes, faiques, etc., distribuidos en diferentes sectores del área de estudio.

ALGARROBO

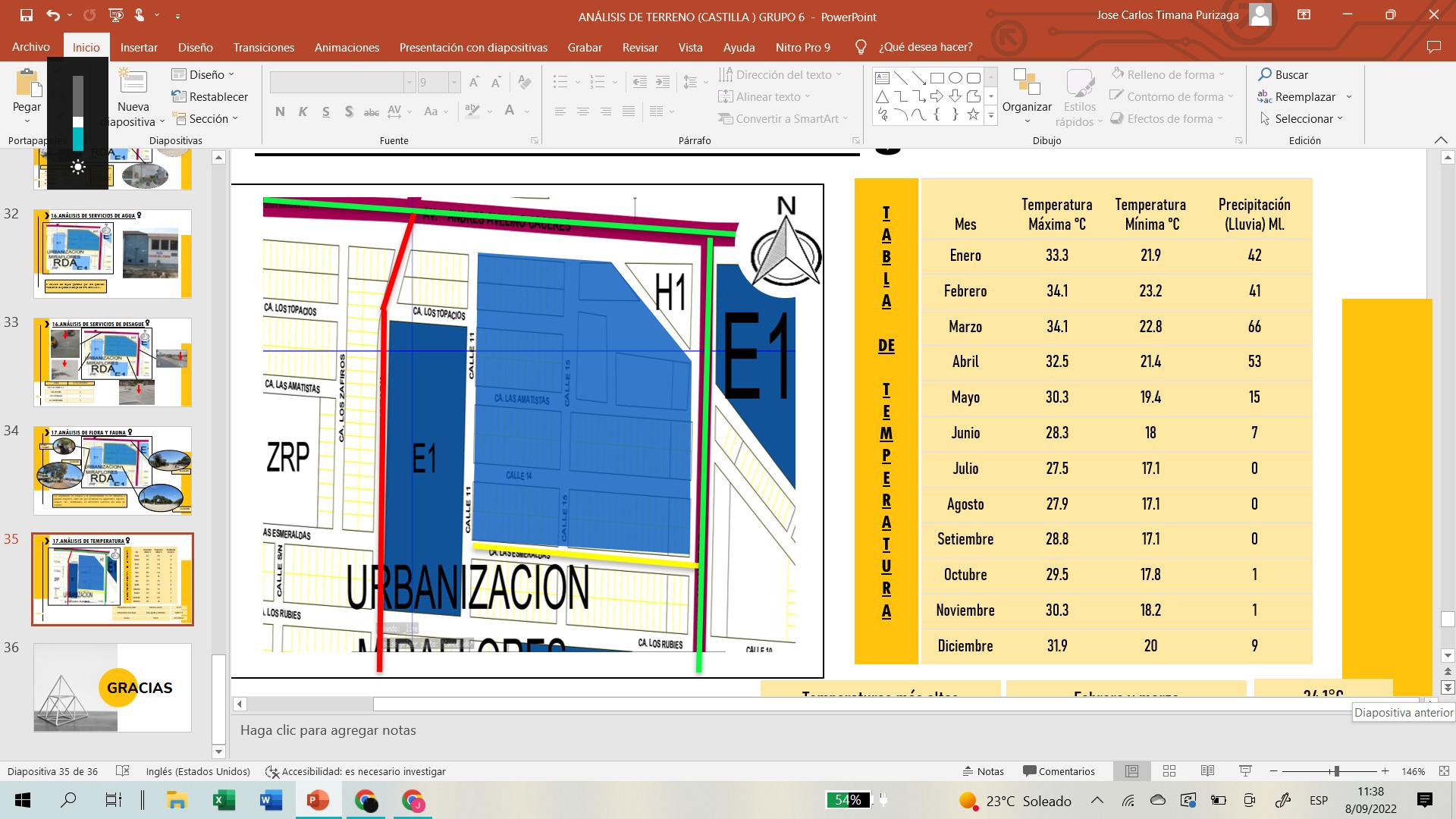

17 ANÁLISIS DE TEMPERATURA

Temperaturas más altas

Febrero y Marzo

34.1°C

Temperaturas más bajas

Julio, Agosto, Setiembre

17.1°C

Lluvias

Marzo

65.5 MM/Mes

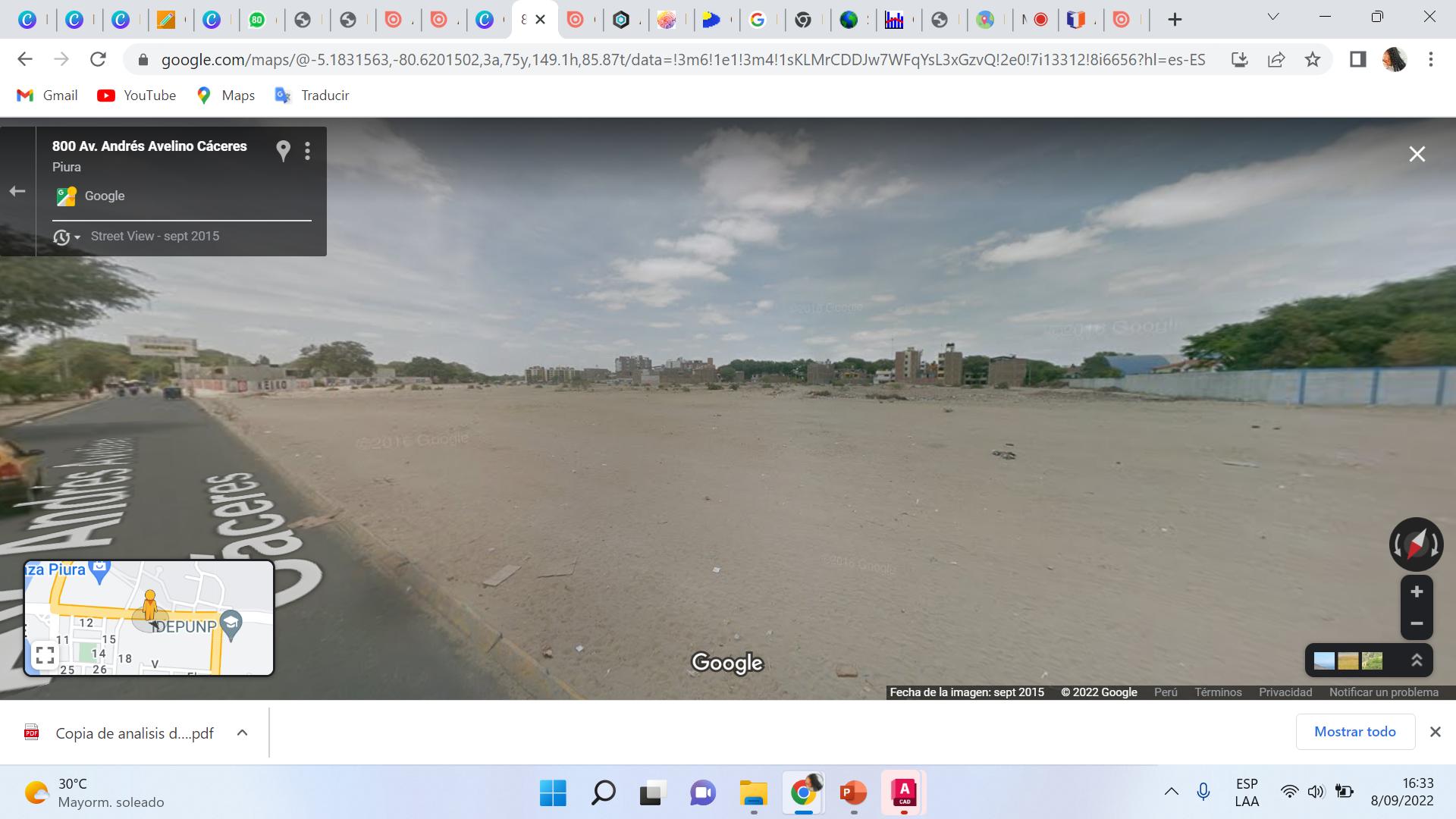

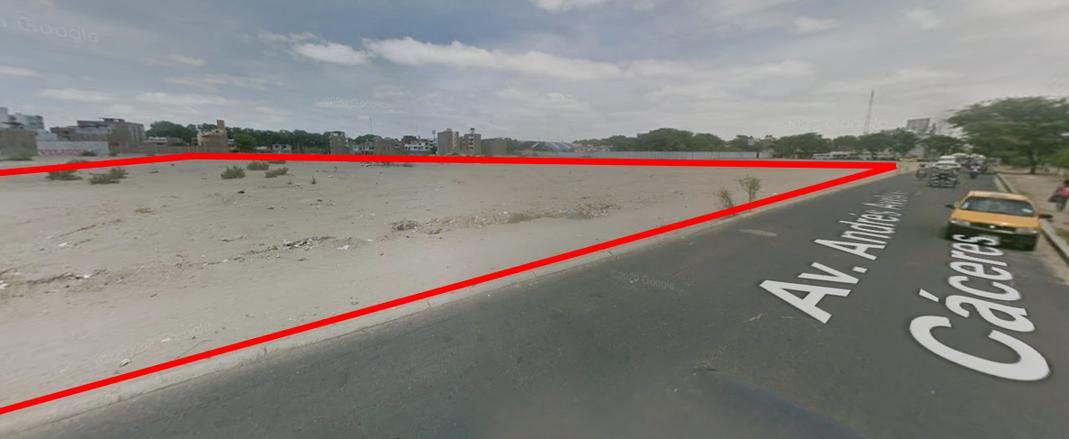

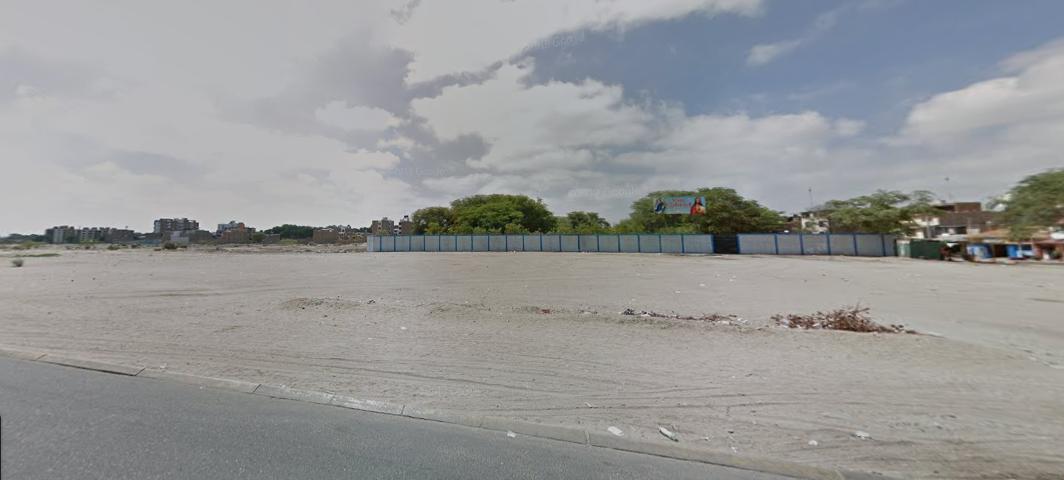

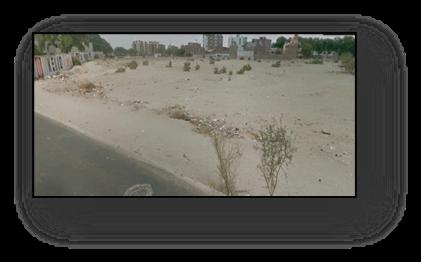

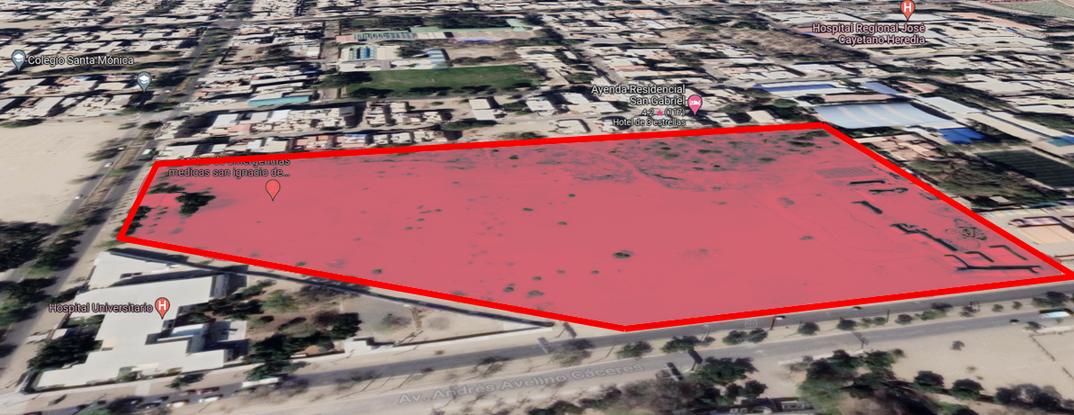

VISTA DEL TERRENO A INTERVENIR
