Memoria Descriptiva "Centro de Rehabilitación".

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

CENTRO DE REHABILTACION Y RECRECION José Ocaña García ARQ. Claudia Bustamante Penilla

15/diciembre/2022 Morelia Mich.

ANTECEDENTES Y CONTEXTO Con base, a luna investigación previamente realizada ,gracias a las estadísticas del INEGI, sobre la población de Ciudad Hidalgo, Michoacán, México, que presente algún tipo de discapacidad, se encuentra que la discapacidad que mas habitante presentan es la discapacidad física (motora)

UBICACION El terreno donde se desarrollara el proyecto para beneficiar a personas con discapacidad física (motora) se encuentra en: Av. Juárez S/N, Colonia S/N, Ciudad Hidalgo, Mich.

México

SITUACION DEL LUGAR En la investigación previa a la obtención del terreno, se analizo los servicios con los que cuenta la avenida así como los que le son favorables para un mejor movilidad por parte del usuario

POBLACION A ATENDER En Ciudad Hidalgo, la población es de 71,528 habitantes hasta el año de 2020, que es el ultimo registro que se tiene hasta el momento, de los cuales 37,497 pertenecen al genero y tan solo 34, 031 al genero masculino.

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

3,555 personas en ciudad Hidalgo presentan alguna discapacidad física correspondiendo al 2.83% de la población total, siendo población a partir de 20 años de edad en la que se hará énfasis para desarrollar el proyecto, siendo que es la población con mayor discapacidad física.

ASPECTOS FISIOGRAFICOS

En el terreno se presenta una desnivelación del 2.8% en dirección sur, a lo largo del terreno los vientos dominantes provienen del este, teniendo una temperatura ambiente promedio de 25º c y una precipitacio pluvial de 15mm/año

ASPECTOS URBANOS En la zona predomina la actividad forestal como actividad principal, le sigue la ganadería y agricultura. la vegetación que mas predomina es de coníferas y encinos los cuales son utilizados para la actividad principal de la zona y como refugió de especies como la mariposa monarca.

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

ESTRATEGIAS DE DISEÑO. OBJETIVO. Diseñar un espacio accesible de recreación y rehabilitación que permita que las personas con discapacidad físico motriz en ciudad hidalgo puedan desarrollar habilidades que les permitan integrarse a la sociedad.

MATERIALIDAD. Se propone la utilización de madera de pino típica de la zona en combinación con concreto aparente ranurado para que por las ranuras pueda generar un ambiente térmico en el interior

MATERIALIDAD. el edificio se propone de manera horizontal para dar mobilidad al usuario sin que se obstruya con obstaculos

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

en el interior se incorpora áreas verdes para dar al espacio interior la sensaciones estar abierto al exterior

vista interior de la recepcion.

ACCECIBILIDAD.

rampas y pásmanos formaran parte de la accesibilidad del proyecto, pretendiendo usar lo menos posible los cambios de nivelen su interior garantizado un desplazamiento libre de obstáculos para el usuario; además de usar pisos antiderrapante en los espacios húmedos y de rampas. en el acceso se pretende usar una pequeña rampa para dar acceso al edificio

acceso principal.

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

ESTRATEGUIAS AMBIENTALES.

para tener una iluminación natural en el interior se usara ventanales de piso a techo generando vanos amplios para permitir el paso de la luz natural.

vista sur del proyecto.

la alberca que se propone se colocar en la parte noroeste para evitar los vientos y aprovechar el sol en temporada de diciembre, generando un ambiente cálido gracias a las ranuras del concreto que absorben el frio que en temporadas de frio se genera en la región de ciudad hidalgo, transformándolo de manera natural a un espacio térmico.

FAUM

alberca vista desde el exterior

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

ZONIFICACION

las propuestas de zonificacion se realizaron a mano, utilzando plumones para identificar los espacios antes de pasar a diseñar en la computadora Intentando acomodar los espacios requeridos por el proyecto se plantea establecer relación de espacios de rehabilitación con los espacios recreativos

propuesta 1

Para que las estrategias tengan funcionalidad se propone que se relacione con las áreas verdes del interior con el exterior. propuesta 2

Las áreas verdes funcionaran como espacios libres para dar separación a los espacios de rehabilitación con los espacios recreativos. propuesta 3

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

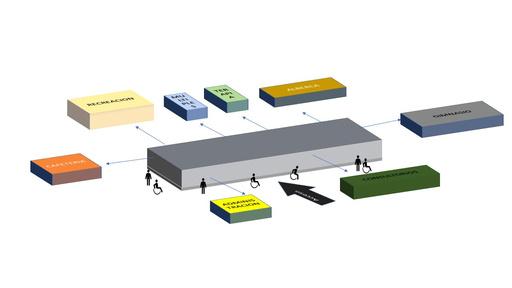

diagrama de espacios en el proyecto.

Después de los tres intentos que PROGRAMA se realizaron para obtener una ARQUITECTONICO. zonificación adecuada para el funcionamiento y alberca aprovechamiento del terreno, que gimnasio se encuentra con una pequeña área de terapia pendiente y al ser un terreno muy consultorios largo, termino definiéndose salon de usos múltiples mediante un esquema de espacio cafetería con el cual nos ayuda a identificar cancha de futbol los espacios mas importantes, pista de atletismo dejando la organización en un baños y vestidores sentido horizontal bastante áreas verdes amplio. estacionamiento área de recreación El acceso quedara en la parte este del terreno aprovechando el asoleamiento de la mañana, generando un ambiente agradable a buena hora de la mañana para todo el resto del día garantizando evitar el uso de climas artificiales; además se aprovecha para alejar el edificio del contacto directo de la avenida con la que este colinda.

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

DESCRIPCION DEL PROYECTO El proyecto es desarrollado en un espacio bastante amplio lo que garantiza que los espacios tengan buen espacios tengan un buen espacio de circulación entre ellos

en la fachada principal se tiene un muro llorón de concreto lo que le da vista a la fachada junto con el letrero que en el se observa.

En el acceso se tiene conexión directamente con la recepción la cual se compone por espacio de sala de espera y la administración. dentro de lo que es el espacio de sala de espera se encuentran pequeñas áreas verdes que sirven para dar circulación con los demás espacios dentro de l edificio; se les incorpora unos pequeños sillones a su alrededor de su base de concreto.

FAUM

MEMORIA DESCRIPTIVA

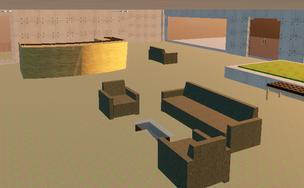

sala de espera y recepción.

áreas verdes en el interior

TALLER DE ARQUITECTURA

Los consultorios son los primeros en aparecer en le acceso presentando una fachada de acceso en madera de pino que se combina con el concreto aparente que a comparación con el exterior este cambia su textura dejando de lado las ranuras que en el exterior se observan

consultorios

En el interior de los consultorios se muestra una combinacion monocromática con el acabado de concreto aparente.

El interior de la alberca se ase una combinación con duela de madera que funciona como piso antiderrapante ya que al ser un espacio húmedo, garantiza evitar accidentes a los usuarios; un acabado de mármol verdoso genera un poco de contraste con los muros de concreto y el piso de duela.

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

En la cafetería se genera un espacio abierto hacia el exterior e incluso hacia el interior del mismo con sus ventanales que van de piso a techo tratando de generar espacios bien iluminados y claro al ser un espacio de relación es lo mas adecuado que se le puede dar. su interio presenta combinacion de madera de pino en su muro principal donde se encuentra la barra de preparación y cocción junto con la barra para atender a los clientes

cafetería.

Al igual que la cafetería el espacio de recreación presenta ventanales que van de piso a techo generando espacio bien iluminado y siendo este un espacio que funcionara como taller, no realizar actividades en la que la iluminación es indispensable. se le agregaron mesas de madera para contrastar con sus cuatro muros de concreto.

FAUM

MEMORIA DESCRIPTIVA

TALLER DE ARQUITECTURA

fachada sur

vista isometrica

Prácticamente en todo el proyecto se observan varios espacios amplios, como lo son los ventanales como las circulaciones que se presentan en el interior, generando claros bastante amplios

Como se menciona al ser una edificación con bastantes claros; el proyecto se debe edificar mediante un sistema de columnas de concreto armado para soportar la losa; la cual será losa aligerada con casetones de poliestireno con medidas de 40*40* 20 de alto con la finalidad de aligerar la carga de la losa.

Al ser un espacio para personas con discapacidad físico motriz, y considerando los espacios que ellos utilizan para tener un mejoramiento en su libre movimiento, en ocasiones no se es posible lograr esos espacios amplios debido a que los terrenos o espacios ya construidos no son lo bastante amplios para generar ese entorno decesado. con base al proyecto que se desarrollo es una manera de tratar de integrarlos a la sociedad y no seguir excluyendo a esas personas que no presentan la misma condición que los demás; considero que debería de haber mas espacios para estas personas al igual que los terrenos que actualmente se consiguen ya no son tan adaptables para una familia que presente algún familiar con alguna discapacidad.
