Centro Institucional

P R E S E N T A C I Ó N

C Á T E D R A

ARQ. EDGAR MÁXIMO MANDUJANO MONTALVO

ARQ. JACK MAYER HUACACOLQUI

N T E G R A N T E S

P R O G R A M A A R Q U I T E C T Ó N I C O

I M A G E N Y P E R T E N E N C I A Z O N I F I C A C I Ó N V I S T A S 3 D

UBICACIÓN

ENERALIDADES

Av Nicolás de Piérola 890, Lima 15001

Área del terreno total: 500 m²

Ubicación de emplazamiento próximo a equipamientos culturales y de expresión; como centros culturales, galería de exposición, teatro, Jr de la Unión y plaza de Armas

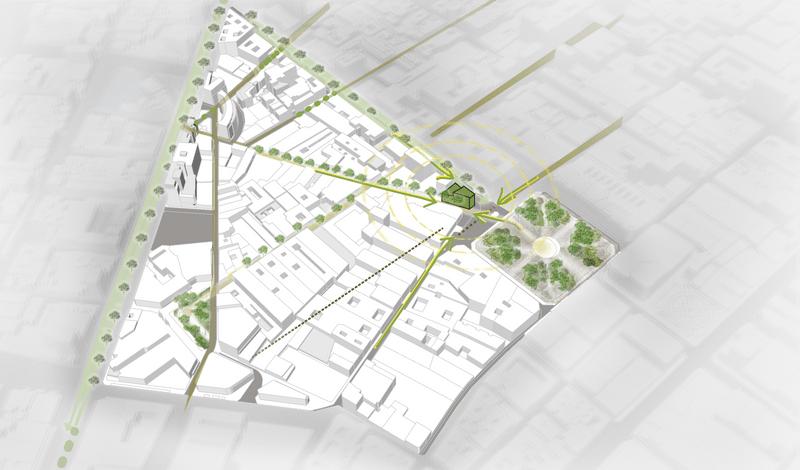

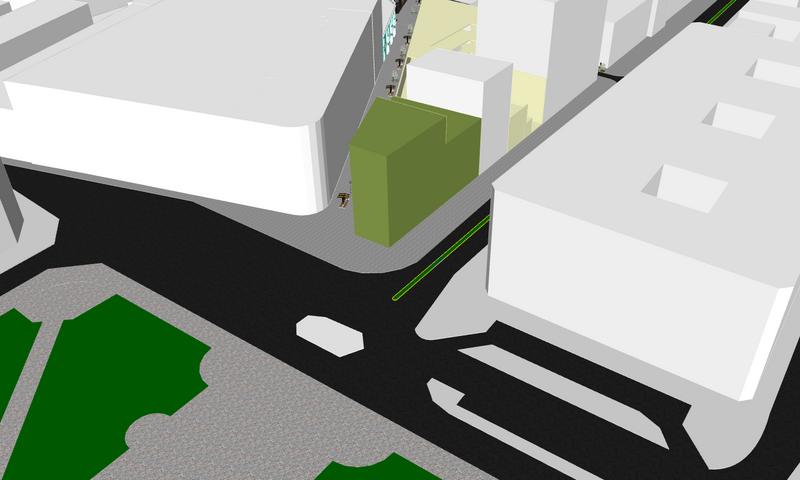

EMPLAZAMIENTO

Galería de exhibición de arte, da la posibilidad de hacer público sus productos manuales y buscar el reconocimiento de los artistas de la calle

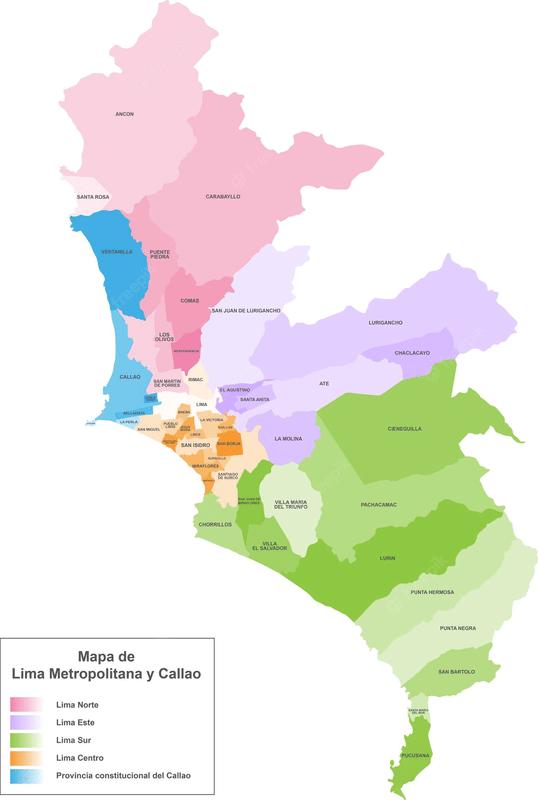

PERÚ LIMA METROPOLITANA CERCADO DE LIMA

CARACTERÍSTICAS GEOGRÁFICAS PROBLEMÁTICAS

La variación en la temperatura anual está alrededor de 5 6 °C

El sol sale por el este 7:00h y se pone al oeste 18:00h

ASOLEAMIENTO

VIENTOS

La variación en la temperatura anual está alrededor de 5 6 °C

"EMPLEABI LIDAD"

Falta de oportunidades laborales

Escasa orientación laboral

Presencia de artistas de la calle, como dibujantes, pintores, retratistas, en los que la mayoría este trabajo es su única fuente de ingresos

La población con empleo adecuado disminuyó en 36,5% en Lima Metropolitana según fuentes del INEI en el trimestre febrero-marzo-abril del 2020

CONSIDERACIONES

Se encuentra en la Zona A y Microzona A-III

Conservar las características urbanas de volumetría y textura de los ambientes Conservar las características de estilo de edificios

La altura máxima permitida es de 9 mts, teniendo en cuenta las alturas de las colindancias

Intervención de manera integral con el entorno

RESTAURACIÓN CONSERVACIÓN

Se exige terminación de obra y acabados de todos los frentes de la edificación

EDIFIC

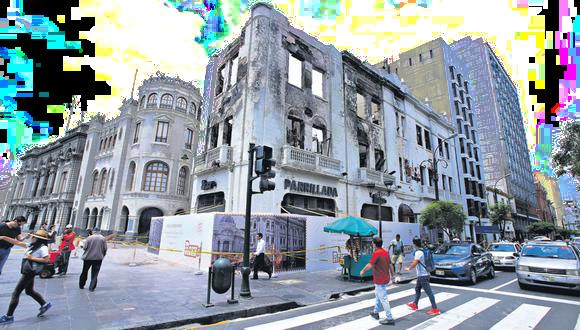

STADO DE CONSERVACIÓN

(470 m2)

EDIFICIO

Jirón Quilca

1er Nivel (esc: 1/200)

Nicolás de Piérola Jr. de la Unión

EDIFICIO

INTERIORES PARA DEMOLICIÓN, DEBIDO A POSIBLE DERRUMBE

INTERIORES PARA DEMOLICIÓN, DEBIDO A POSIBLE DERRUMBE CENTROCULTURAL CENTROCULTURAL

2do y 3 Nivel (esc: 1/200)

LEYENDA Muros a demoler Reestructurar Muros a conservar con reforzamiento

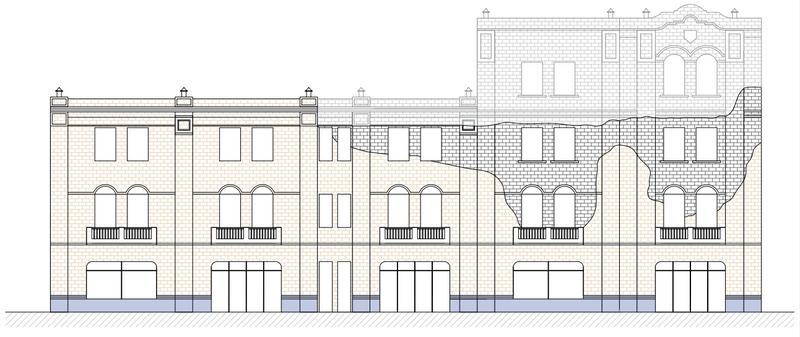

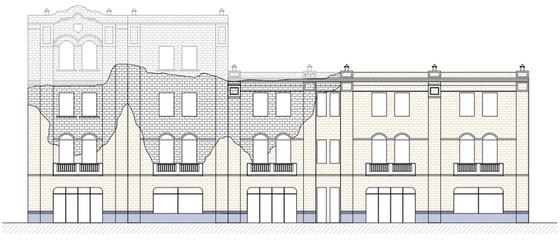

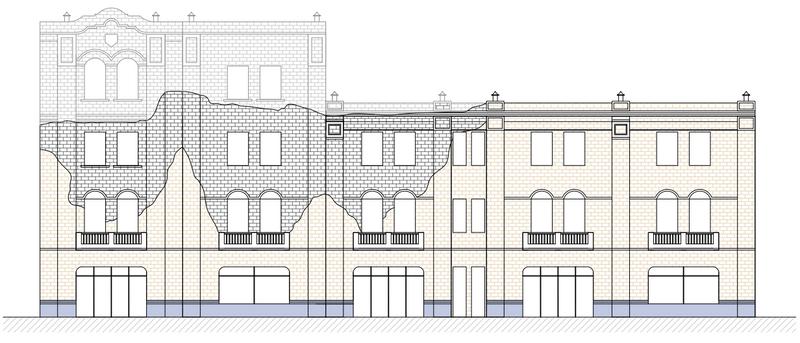

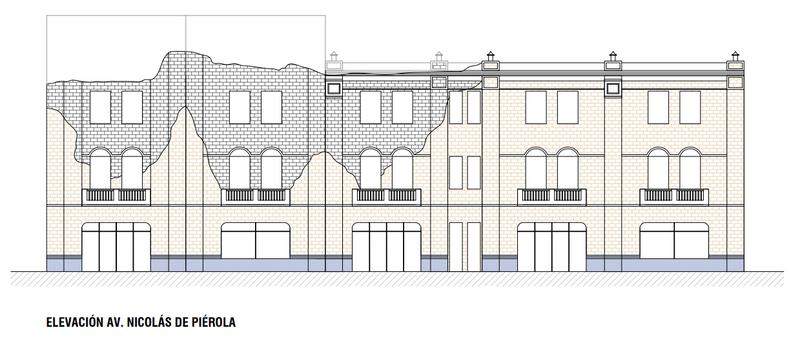

Fachada Av Nicolás de Piérola (esc: 1/200)

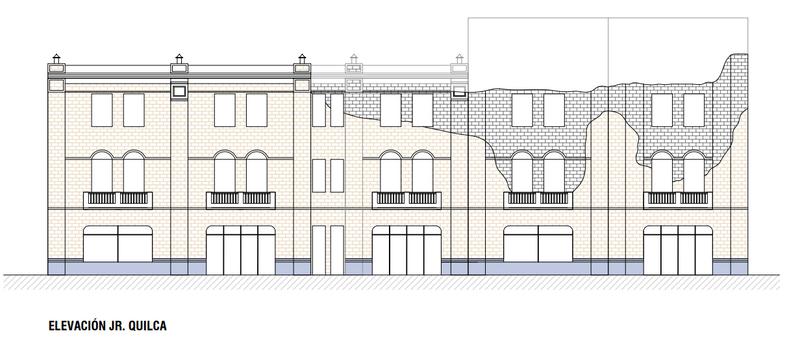

Fachada Jr Quilca (esc: 1/200)

Muros existentes dañados por el incendio

Muros afectados con quemaduras del incendio Proyección de volumen caído por el incendio

SQUEMA DE FUNCIONAMIENTO

PROPUESTA INSTITUCIONAL

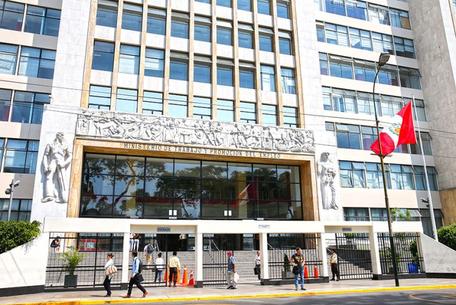

MINISTERIO DE TRABAJO Y PROMOCIONDEL EMPLEO QUÉ ES EL MTPE ?

El MTPE es una institución que se encarga de Impulsar la formalización laboral, a través de información y asesoramiento, para contribuir con la creación y desarrollo de empleo decente

POR QUÉ ESCOGIMOS EL MTPE ?

Esta institución, apoyaría y respaldaría al ciudadano, y aun mas en este especifico, al artista o trabajadores del arte, al implantarse el programa Impulsa y Trabaja Perú, donde serán capacitados en los talleres del C C

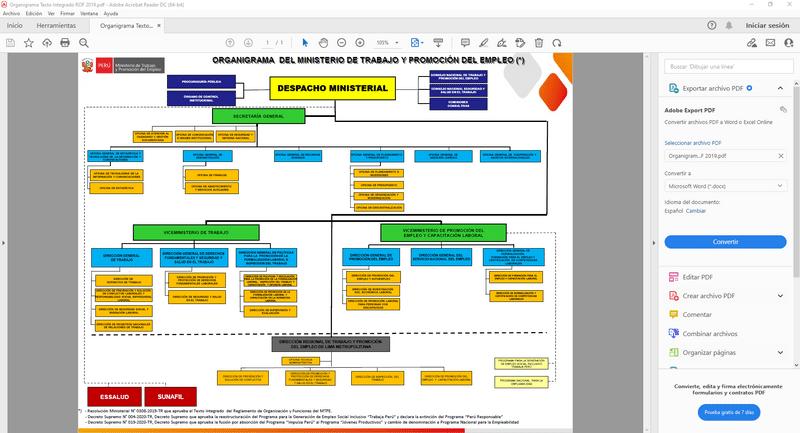

Fuente: Ministerio de Trabajo y Promoción del empleo

VICEMINISTERIO DE PROMOCIÓN DEL EMPLEO Y CAPACITACION LABORAL

DIRECCIÓN GENERAL DE PROMOCION DEL EMPLEO

DIREECION DE PROMOCION DEL EMPLEO Y AUTOEMPLEO

DIRECCION DE INVESTIGACION SOC. ECONOMICA LABORAL

DIRECCION DE PROMOCION LABORAL PARA PERSONAS CON DISCAPACIDAD

SERVICIO DE ORIENTACIÓN PARA EL EMPRENDIMIENTO

SERVICIO DE CAPACITACIÓN PARA EL EMPRENDIMIENTO

SERVICIO DE EMPLEO TEMPORAL

Desarrollo de una dirección que promueva el empleo para los distritos de Lima Centro, conformados por el Rimac, Cercado de Lima, Breña y La Victoria

N° de Orden

UADRO ORGÁNICO DE CARGOS

DIRECCION GENERAL DE PROMOCION DEL EMPLEO

DENOMINACION DE LA UNIDAD ORGANICA/CARGO ESTRUCTURAL

DIRECCION GENERAL DE PROMOCION DEL EMPLEO 001

DIRECTOR GENERAL 1 002 ASISTENTE ADMINISTRATIVO 1 003 SECRETARIA 1

DIRECCION DE PROMOCION DEL EMPLEO Y AUTOEMPLEO

004 DIRECTOR 1 005 SUB DIRECTOR 1 006 ASISTENTE ADMINISTRATIVO 1 007 TECNICO DE ABOGACIA 1

DIRECCION DE INVESTIGACIÓN SOCIOECONICO LABORAL 008 DIRECTOR 1 009 TECNICO ADMINISTRATIVO 1 010 ESPECIALISTA EN POTENCIAL HUMANO 1 011 ASISTENTE ADMINISTRATIVO 1 012 TECNICO EN ESTADISTICA 1

DIRECCION DE MIGRACION LABORAL 013 DIRECTOR 1 014 SUBDIRECTOR 1 015 ESPECIALISTA EN MIGRACION LABORAL 1 0016 ESPECIALISTA EN PROMOCION SOCIAL 1 017 ABOGADO 1

DIRECCION DE PROMOCION LABORAL PARA PERSONAS CON DISCAPACIDAD 018 DIRECTOR 1 019 ABOGADO 1 020 ESPECIALISTA EN PROMOCION SOCIAL 1 021 TECNICO EN ABOGACÍA 1 OFICINA GENERAL DE ADMINISTRACION 022 JEFE DE OFICINAL GENERAL 1 023 SECRETARIA 1 UNIDAD DE CONTROL PATRIMONIAL 024 COORDINADOR 1 UNIDAD DE FISCALIZACION Y CONTROL PREVIO 025 TECNICO ADMINISTRATIVO 1 OFICINA DE FINANZAS 026 JEFE DE OFICINA 1 027 SECRETARIA 1 028 ASISTENTE ADMINISTRATIVO 1 UNIDAD DE TESORERIA 029 COORDINADOR 1 030 TECNICO DE FINANZAS 1 031 TECNICO ADMINISTRATIVO 1 OFICINA DE ABASTECIMIENTO Y SERVICIOS AUXILIARES 032 JEFE DE OFICINA 1 033 SECRETARIA 1

UNIDAD DE SERVICIOS AUXILIARES 034 TECNICO ADMINISTRATIVO 1 035 ELECTRICISTA 1 036 CONSERJE I 1 037 CONSERJE II 1 038 CHOFER 1 UNIDAD DE ALMACEN 040 TECNICO ADMINISTRATIVO 1

PERSONAL TOTAL 40

Fuente: MOF Ministerio de Trabajo y Promoción del empleo

NORMA A080

ONSIDERACIONES DE DISEÑO

CAPITULO II - CONDICIONES DE HABITABILIDAD Y FUNCIONALIDAD

ARTICULO 6

El número de ocupantes de una edificación de oficinas se calculará a razón de una persona cada 9 5 m2

CAPITULO IV - DOTACION DE SERVICIOS

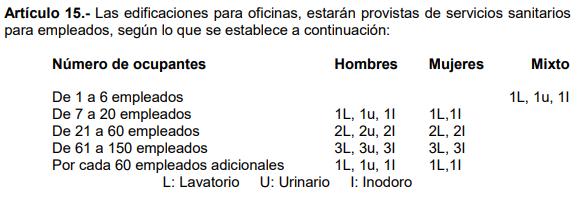

ARTICULO 15

Las edificaciones para oficinas, estarán provistas de servicios sanitarios para empleados, según lo que se establece a continuación

ARTICULO 19

Las edificaciones de oficinas deberán tener estacionamientos dentro del predio sobre el que se edifica. El número mínimo de estacionamientos quedará establecido en los planes urbanos distritales o provinciales. La dotación de estacionamientos deberá considerar espacios para personal, para visitantes y para los usos complementarios.

CERTIFICADO DE PARAMETROS URBANISTICOS Y EDIFICATORIOS Nº 0133 - 2018-MML-GDU-SPHU-DC

j) Estacionamiento Incremento de estacionamiento no exigible en remodelaciones de edificaciones existentes No exigible en lotes ubicados en vías peatonales Exigible en obra nueva que abarque la totalidad del lote con frente mayor a 10 mts : un (1) Estacionamiento cada 100 m2 de área de Comercio y Oficinas y uno (1) cada 4 viviendas

ARTICULO 20

Cuando no sea posible tener el numero de estacionamientos requerido dentro del predio, por tratarse de remodelaciones de edificaciones construidas al amparo de normas que han perdido su vigencia o por encontrarse en zonas monumentales, se podrá proveer los espacios de estacionamiento en predios cercanos según lo que norme la Municipalidad Distrital respectiva en la que se encuentre la edificación.

ARTICULO 21

Deberá proveerse espacios de estacionamiento accesibles para los vehículos que transportan o son conducidos por personas con discapacidad, a razón de 1 cada 50 estacionamientos requeridos

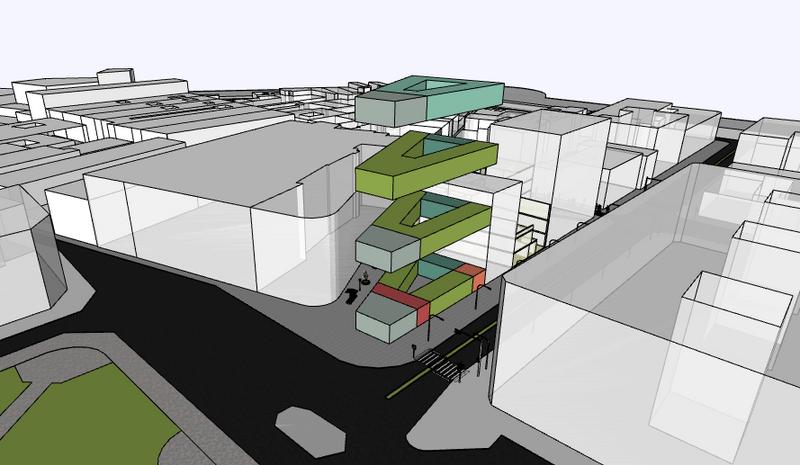

STRATEGIAS DE PROPUESTA

KITSUGI La belleza de las cicatrices

Vemos valor en mantener los detalles característicos de las fachadas y mantener las piezas originales, aun luego del incendio; el objetivo es mantener el valor histórico del inmueble, dar a conocer su historia a través de sus muros e imperfecciones y poder generar un puente entre el pasado y su futuro.

EXTENSIÓN DEL NIVEL

RECUPERAR EL 4TO PISO

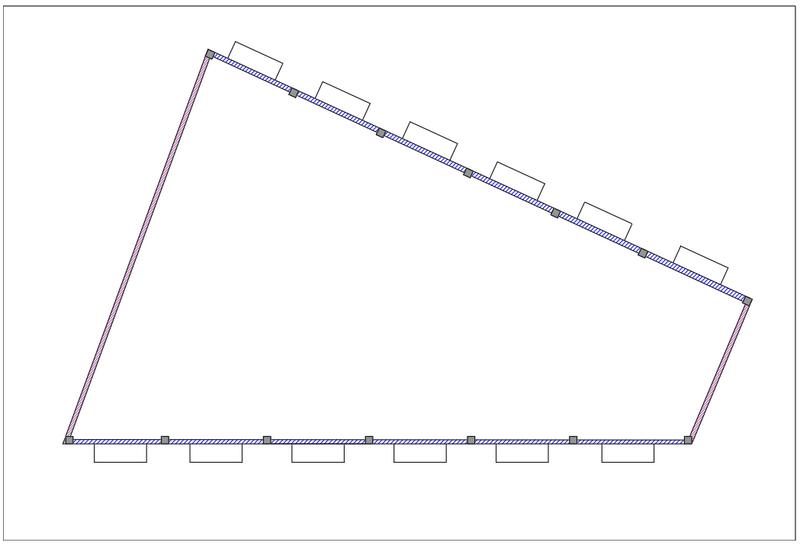

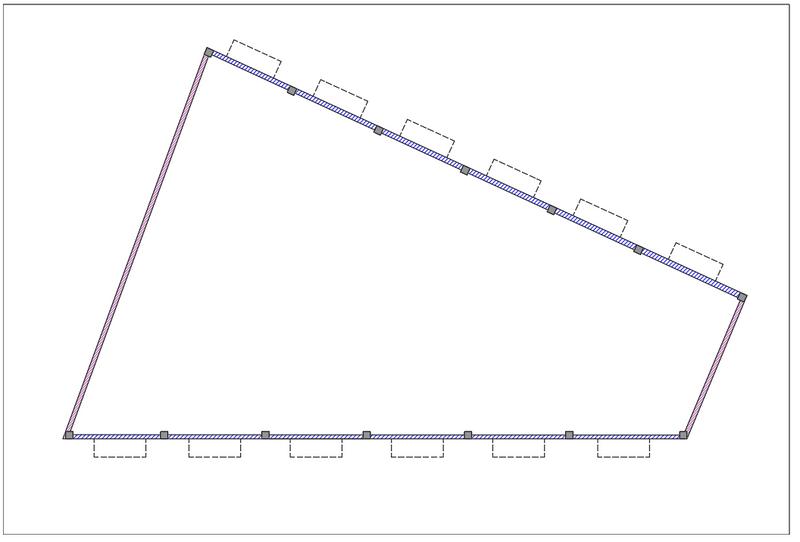

MANTIENE EL LÍMITE PERIMETRAL

STRATEGIAS DE PROPUESTA

USUARIOS OBJETIVOS

Artistas callejeros Desempleados

Personas no capacitadas Enfocada en aquellas personas en búsqueda de trabajo y no capacitadas, orientado específicamente a los trabajadores del arte, ya que estos se capacitarían en el Centro Cultural antes trabajado

Breña

ACCESO VEHICULAR

Cercado de Lima

Rimac La

El acceso vehicular se da por la av Nicolás de Piérola y mediante una rampa se conectará al sótano propuesto, donde se sitúa el estacionamiento

ACCESO PRINCIPAL

La entrada se encontrará en el frontis de la edificación, por donde fue alguna vez la entrada al Hotel Giacolleti Este ingreso tendrá vista directa a la plaza San Martín, ubicado en Jirón de la Unión

ACCESOS SECUNDARIOS

Se ubica por la Av Nicolás de Piérola por medio de una vía doble, esta entrada estará destinada para el ingreso del personal de servicio al predio

CAFETERÍA

Área destinada al servicio de cafetería para complementar la propuesta institucional de oficinas

TERRAZA PARA COWORKING

El trabajo colaborativo al área libre puede ser desarrollado en el techo del 3er nivel, acompañado de área verde y mobiliario ergonómico

DIRECCIÓN GENERAL

DIRECCIONES

Oficinas rescatadas del MOF orientadas del organigrama del MTPE

CONSERVACIÓN ARQUITECTÓNICA

Conservación + reforzamiento de los muros y balcones

ATENCIÓN AL PÚBLICO

1er piso destinado a la atención y orientación al público con ambientes a doble atura y área de exposición sobre la historia del Giacoletti

Quilca

VOLUMEN A RECONSTRUIR

Tras la caída de volumen por el incendio, se plantea su reconstrucción con vidrio, un material más moderno y que compatibilice con el CHL

Ambiente ubicado estratégicamente en dirección hacia la plaza San Martín, gozando de buena vista Jr.

ÁREA LIBRE CENTRAL

Ubicación estratégica para la iluminación de la circulación horizontal y el posicionamiento de las escaleras y ascensor panorámico

Jr. delaUnión

Av. Nicolás de Piérola

DIFERENCIA DE MATERIALES ESTRUCT.

El muro perimetral (quincha) de preexistencia se conserva por su valor histórico, sin embargo, en el interior se plantea una nueva estructura con ladrillo y concreto

SECRETARÍA

NIDAD ESPACIAL

GERENCIA GENERAL

ESTÁNDARES MÍNIMOS

ESTÁNDARES MÍNIMOS

Descripción general Sala multifuncional Función que desempeña Garantizar el buen funcionamiento de la institución. Dependencias relacionadas

• Sala de estar

• Jefatura

Descripción general Ambiente unifuncional Función que desempeña Recibir y redactar la correspondencia de un superior jerárquico Dependencias relacionadas

• Equipo de trabajo Zonas que la componen

• Zona de trabajo Superficies estimadas 4 mt2 (considerar entre 1.5 y 2 mts2 por usuario) Altura recomendada 2.4 mts. como mínimo

Iluminación natural No

Observaciones generales

• Los accesos deben ser directos e iluminación indirecta.

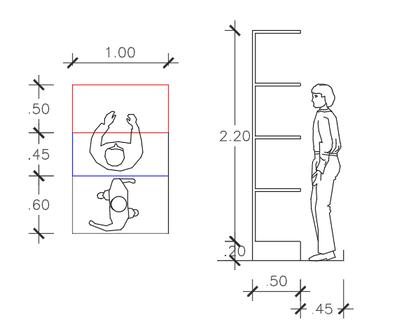

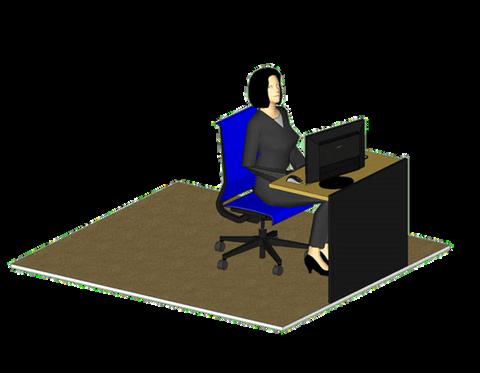

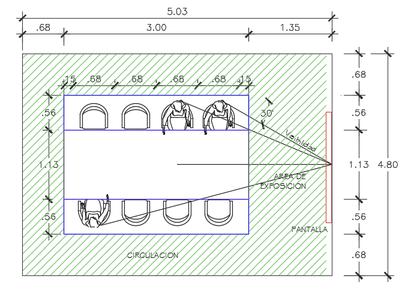

ANTROPOMETRÍA

Zonas que la componen

• Zona de secretaría

• Zona de equipo de trabajo

• Zona de dirección general

• Sala de reuniones

• Servicio higiénico Superficies estimadas Entre 30 y 70 mts2 (considerar 2 mt2 por usuario) Altura recomendada 2.4 mts. como mínimo Iluminación natural Sí

Observaciones generales

ANTROPOMETRÍA

• Los accesos deben ser amplios y gozar de una mejor calidad espacial

TENTATIVO

DIRECCIÓN

ESTÁNDARES MÍNIMOS

Descripción general Ambiente unifuncional Función que desempeña Desarrolla las funciones de planificación, organización, gestión y control según el despacho. Dependencias relacionadas • Baños

Zonas que la componen • Jefatura • Equipo de trabajo • Secretaría

Superficies estimadas 20 - 30 mts2 (considerar 2 mts2 por usuario)

Altura recomendada 2.4 mts. como mínimo Iluminación natural Sí

Observaciones generales • Los accesos deben ser directos e iluminación indirecta.

ANTROPOMETRÍA

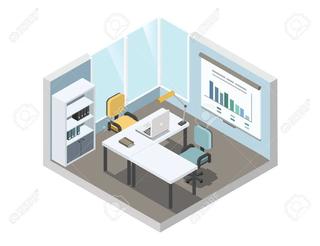

OFICINA ESTÁNDARES MÍNIMOS

Descripción general Ambiente unifuncional Función que desempeña Desarrolla las funciones de planificación, organización, gestión y control según el despacho. Dependencias relacionadas • Baños

Zonas que la componen • Equipo de trabajo • Secretaría

Superficies estimadas Entre 15 y 25 mts2 (considerar 2 mt2 por usuario) Altura recomendada 2.4 mts. como mínimo Iluminación natural Sí

Observaciones generales • Los accesos deben ser directos e iluminación indirecta.

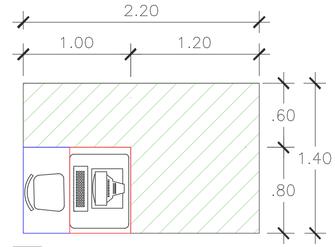

ANTROPOMETRÍA

3D TENTATIVO

ILUMINACIÓN INDIRECTA NATURAL

JEFATURA

ZONA DE TRABAJO EQUIPAMIENTO PROBABLE Área de Equipamiento

EQUIPO DE TRABAJO (COWORKING)

SECRETARÍA

SALA DE REUNIONES OFICINA DE DIRECCIÓN

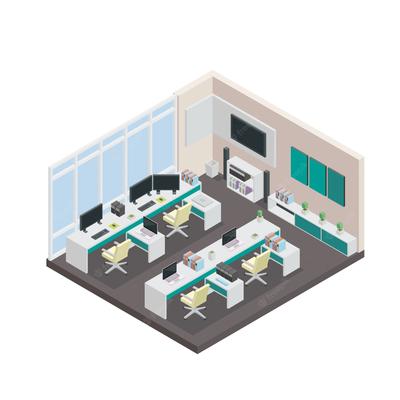

3D TENTATIVO

ILUMINACIÓN INDIRECTA NATURAL

JEFATURA

EQUIPO DE TRABAJO (COWORKING)

Área de Circulación Área de uso: 2 28m2 Área de mobiliario: 45 m2 Área de circulación: 35m2 Área total: 3 08 m2 Aforo 7 personas

Área de Circulación

de Uso

Área de uso: 14 18 m2 Área de mobiliario: 17 25 m2 Área de circulación: 34 26m2 Área total: 59 88 m2 Aforo 6 personas

ROGRAMA ARQUITECTÓNICO

PROGRAMA ARQUITECTÓNICO - CENTRO INSTITUCIONAL - DGPE

ZONA SUB ZONA CONDICIONES ARQUITECTÓNICAS

DIRECCION NORMA A080

DIRECCION GENERAL DE PROMOCION DEL EMPLEO

ADMINISTRACION NORMA A080

AMBIENTES CANT ÁREA (m2) ÁREA TOTAL

Dirección + SS HH 1 42 00 Sala de reuniones 1 17 00

Oficina de Administracion 1 34 00

Oficina de Economia 1 16 00 Oficina de Informatica 1 38 00 Oficina de Control Patrimonial 1 35 00 Oficina de Imagen Institucional 1 16 00 Area de Coworking 1 50 00

Secretaría - sala de espera 1 22 00 318 00

SERVICIOS NORMA SS HH Varones 1 24 00 SS.HH. Damas 1 24.00

ATENCIÓN AL CLIENTE VESTIBULO GENERAL Hall 1 45 00 73 00 Recepción e informes 1 22 00 Mesa de partes 1 6 00

SERVICIO DE ORIENTACIÓN PARA EL EMPRENDIMIENTO

DIRECCION DE PROMOCION DEL EMPLEO Y AUTOEMPLEO

SERVICIO DE CAPACITACION PARA EL EMPRENDIMIENTO

NORMA A080

SERVICIO DE EMPLEO TEMPORAL

SERVICIOS IS 010

DIRECCIÓN

NORMA A080

Equipo de trabajo 1 16 00 Jefatura 1 12

Secretaria 1 4 00 Equipo de trabajo 1 8 00 Jefatura 1 12 00

Secretaria 1 4 00 128 00

Secretaría 1 4 00 Equipo de trabajo 1 8 00 Jefatura 1 12 00

SS HH Varones 1 24 00 SS HH Damas 1 24 00

Secretaría 1 4 00 24 00 Equipo de trabajo 1 8 00 Jefatura 1 12 00

Secretaría 1 4 00 32 00 Equipo de trabajo 1 16 00 Jefatura 1 12 00

Cuarto de basura 1 10.00 106 00 Cuarto de maquinas 1 40 00 Grupo electrogeno 1 40 00 Oficina de Mantenimiento 1 16 00

Bodegas de almacenamiento 3 15 00 93 00

SS HH Varones 1 24 00 SS HH Damas 1 24 00

Área de parqueo 1 220 00 230.00 Área de control y vigilancia 1 10 00

Terraza verde 1 400 00 468 00

Cafetería 1 68 00 1472

ISTAS 3D

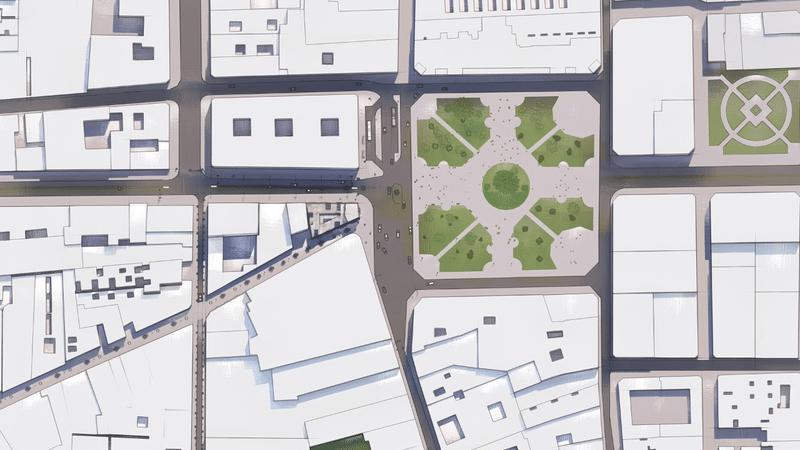

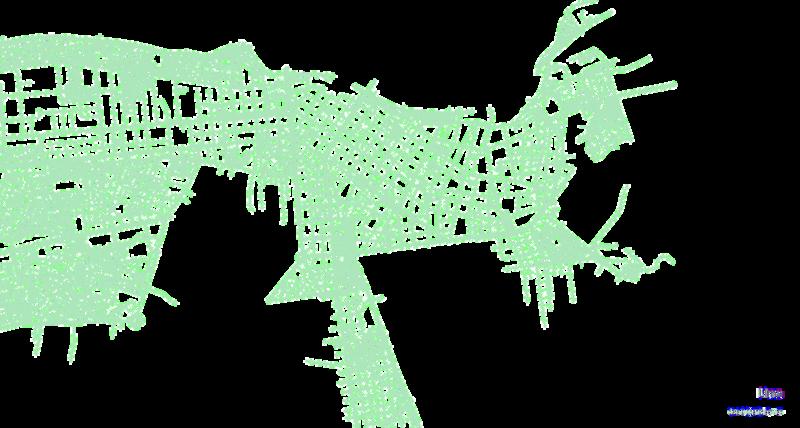

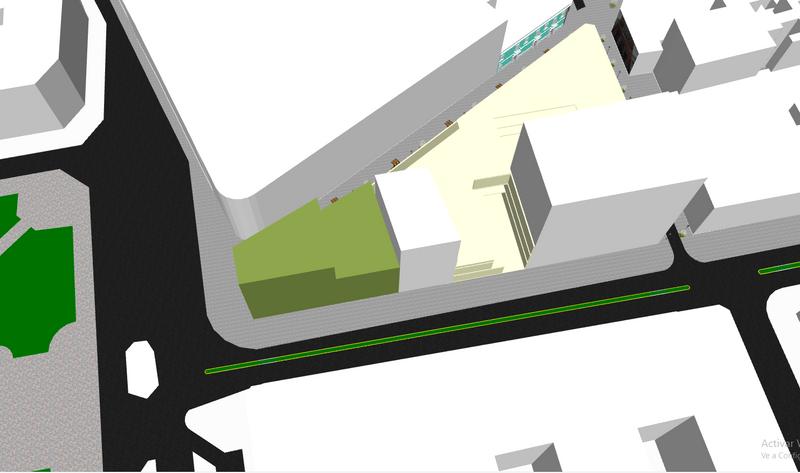

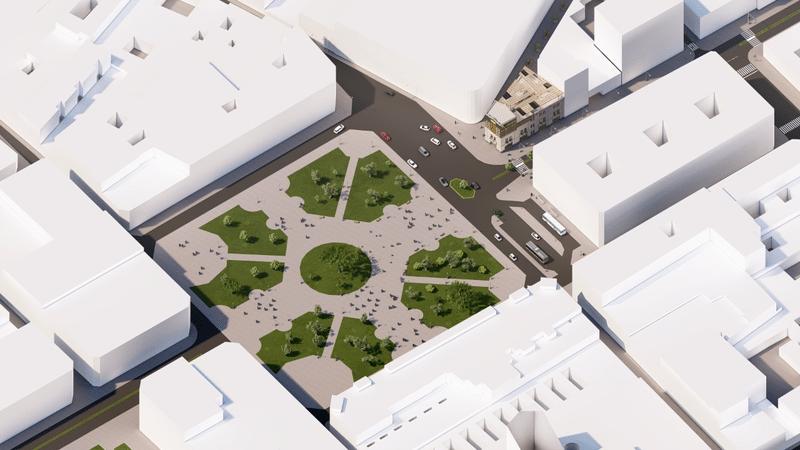

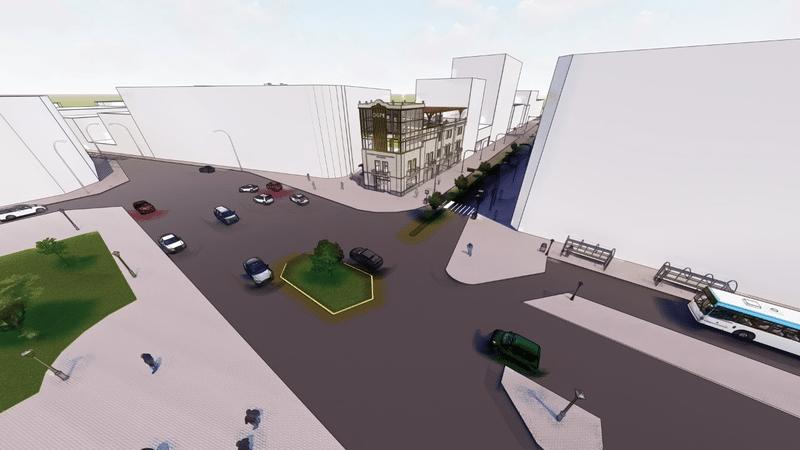

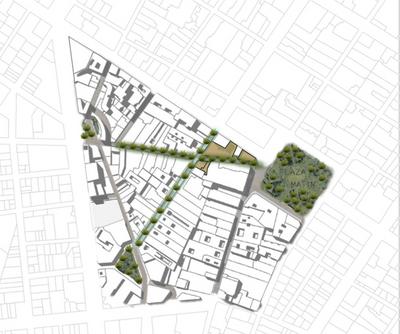

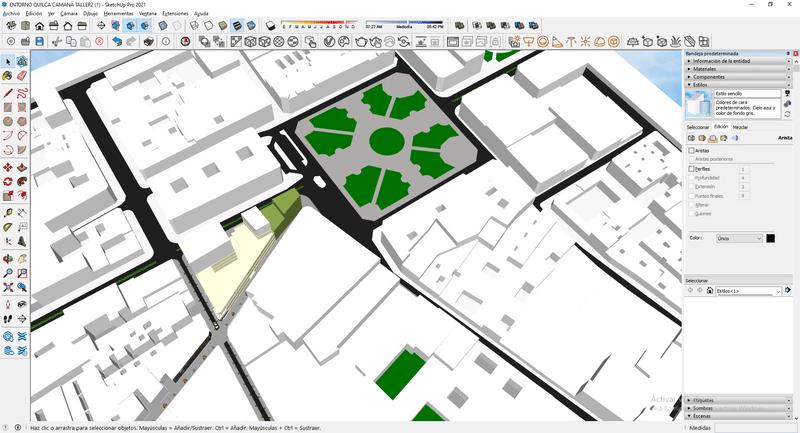

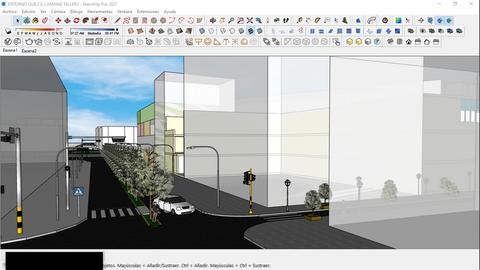

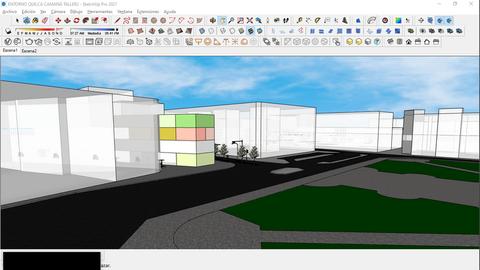

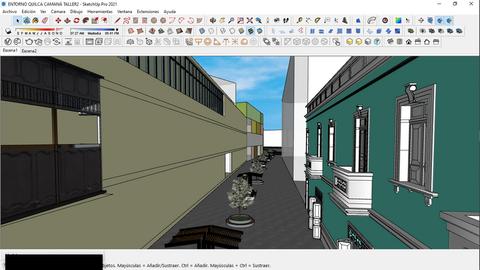

VISTA AÉREA DEL ENTORNO DEL DGPE

VISTA AÉREA DEL ENTORNO DEL DGPE

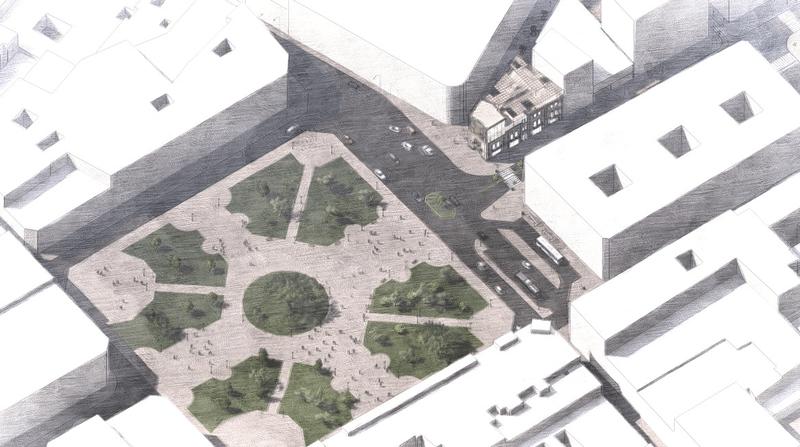

VISTA ARTÍSTICA AÉREA DEL ENTORNO DEL DGPE

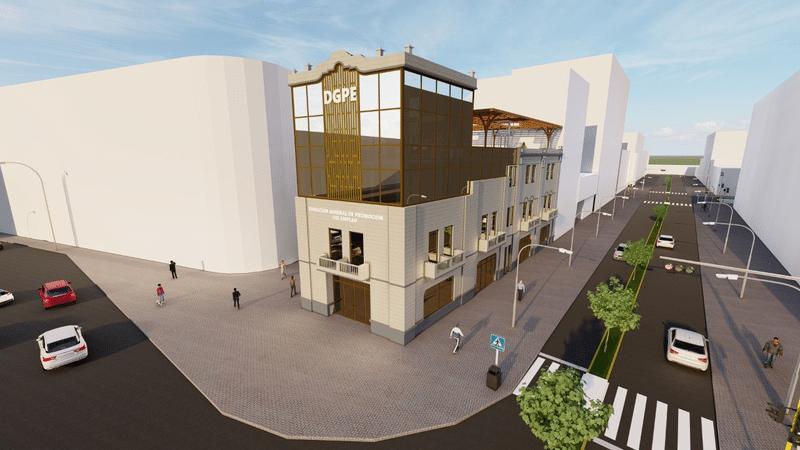

EDIFICIO INSTITUCIONAL DGPE EN SU ENTORNO INMEDIATO

ISTAS 3D

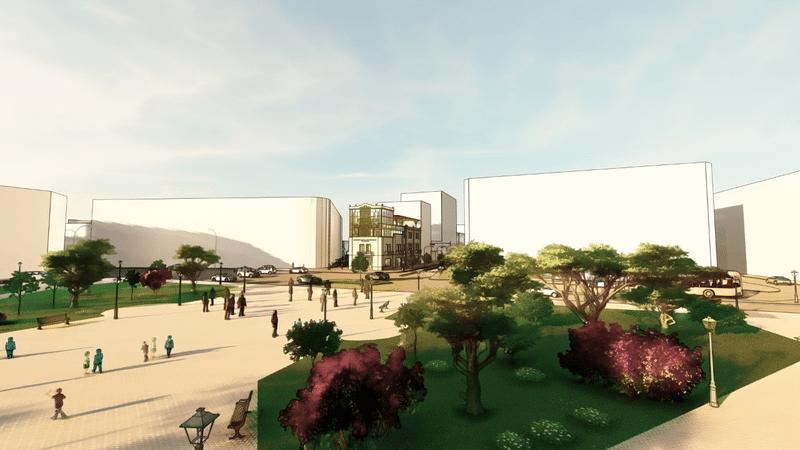

VISTA DEL DGPE DESDE LA PLAZA SAN MARTÍN

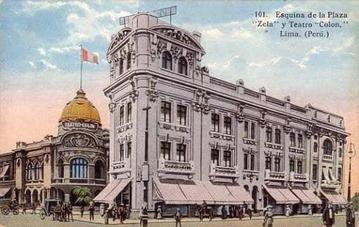

EDIFICIO GIACOLETTI USADO PARA EL DGPE

EDIFICIO GIACOLETTI USADO PARA EL DGPE

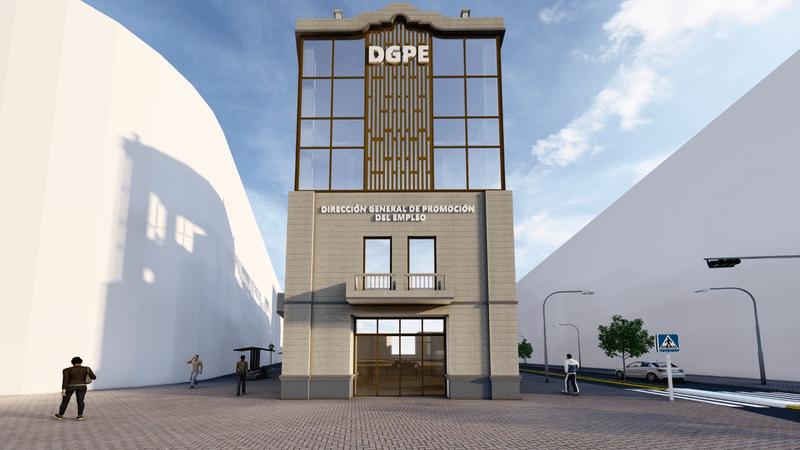

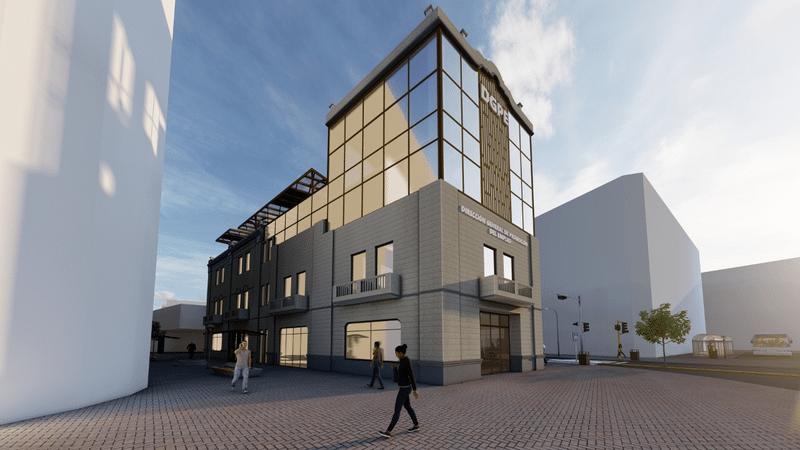

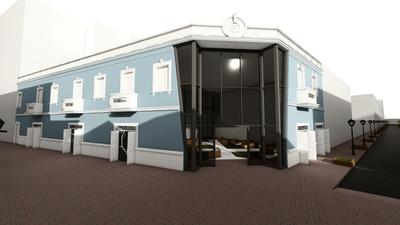

FACHADA PRINCIPAL DEL DGPE

ISTAS 3D V

VISTA DEL DGPE DESDE LA PLAZA SAN MARTÍN

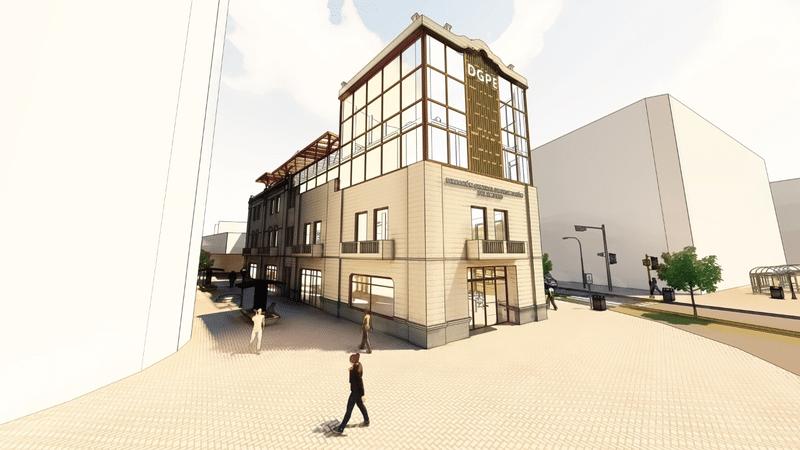

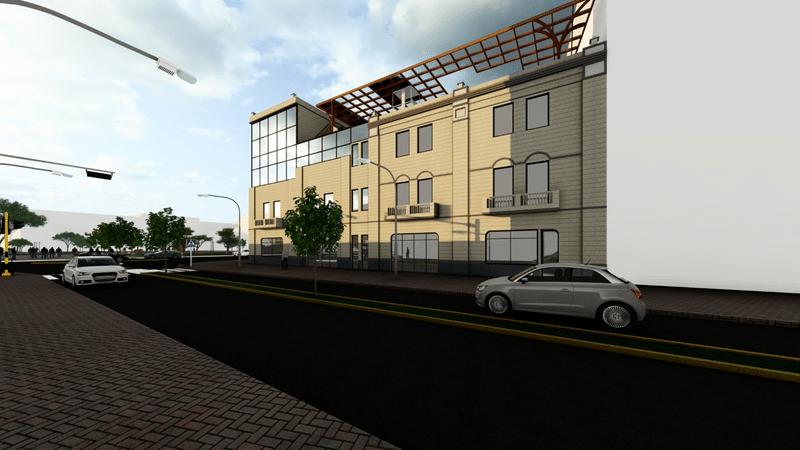

VISTA DESDE AV. NICOLÁS DE PIÉROLA

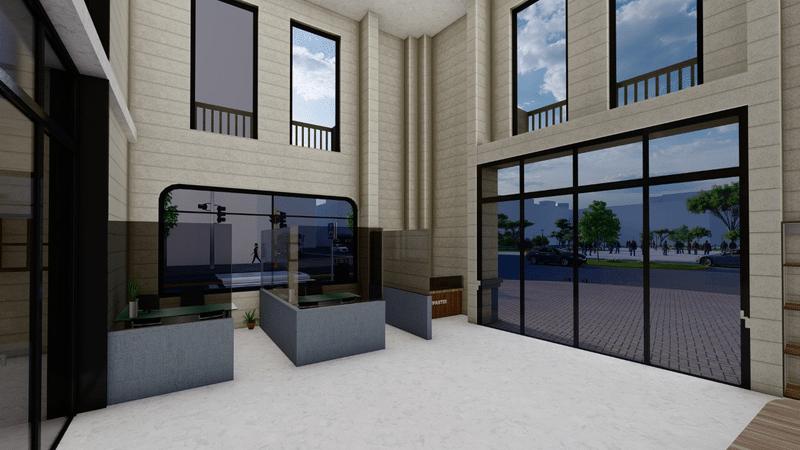

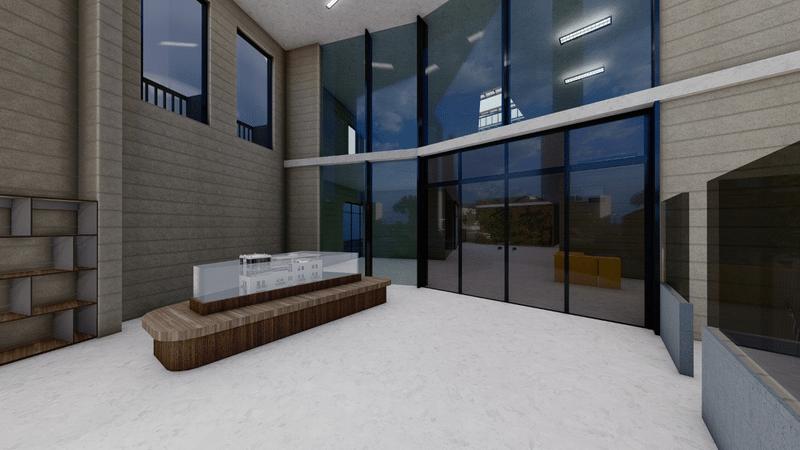

VISTA DE LA SALA DE ESPERA Y EL PORTICO INSTITUCIONAL

ENTRADA PRINCIPAL DEL DGPE Y ÁREA DE INFORMACIÓN Y MESA DE PARTES

ISTAS 3D

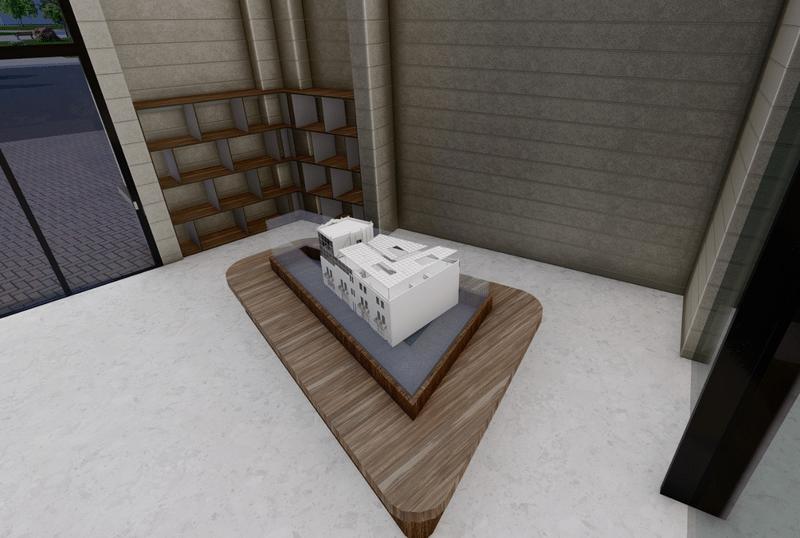

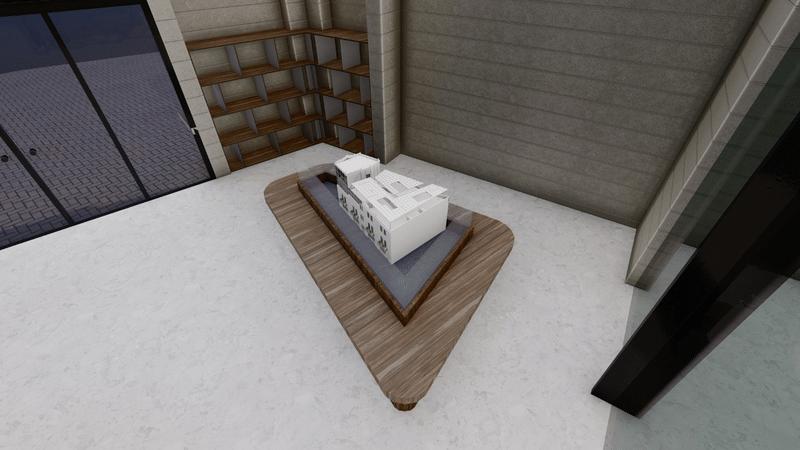

VISTA DEL ÁREA DE DETALLE (BANCA DE EXPOSICIÓN)

VISTA DESDE AV. NICOLÁS DE PIÉROLA

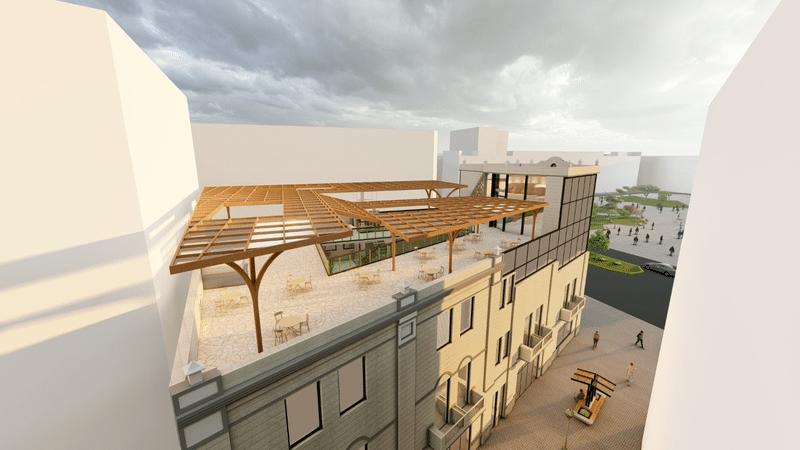

VISTA DE LA TERRAZA Y CAFETERÍA

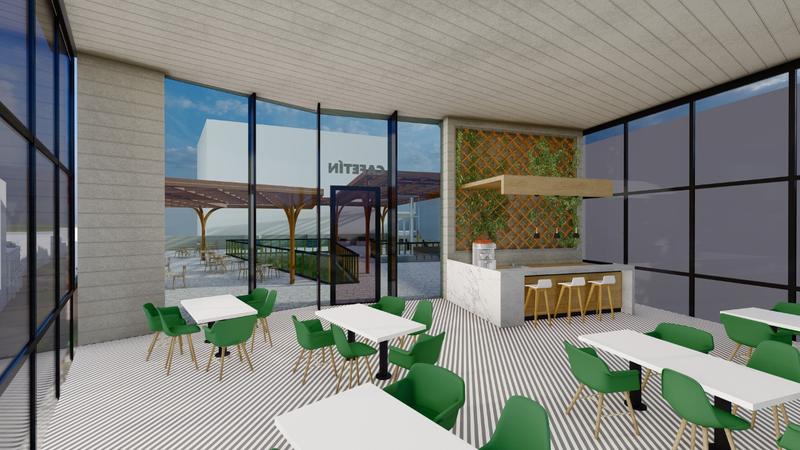

VISTA DE LA CAFETERÍA - INTERIOR
