PORTAFOLIO

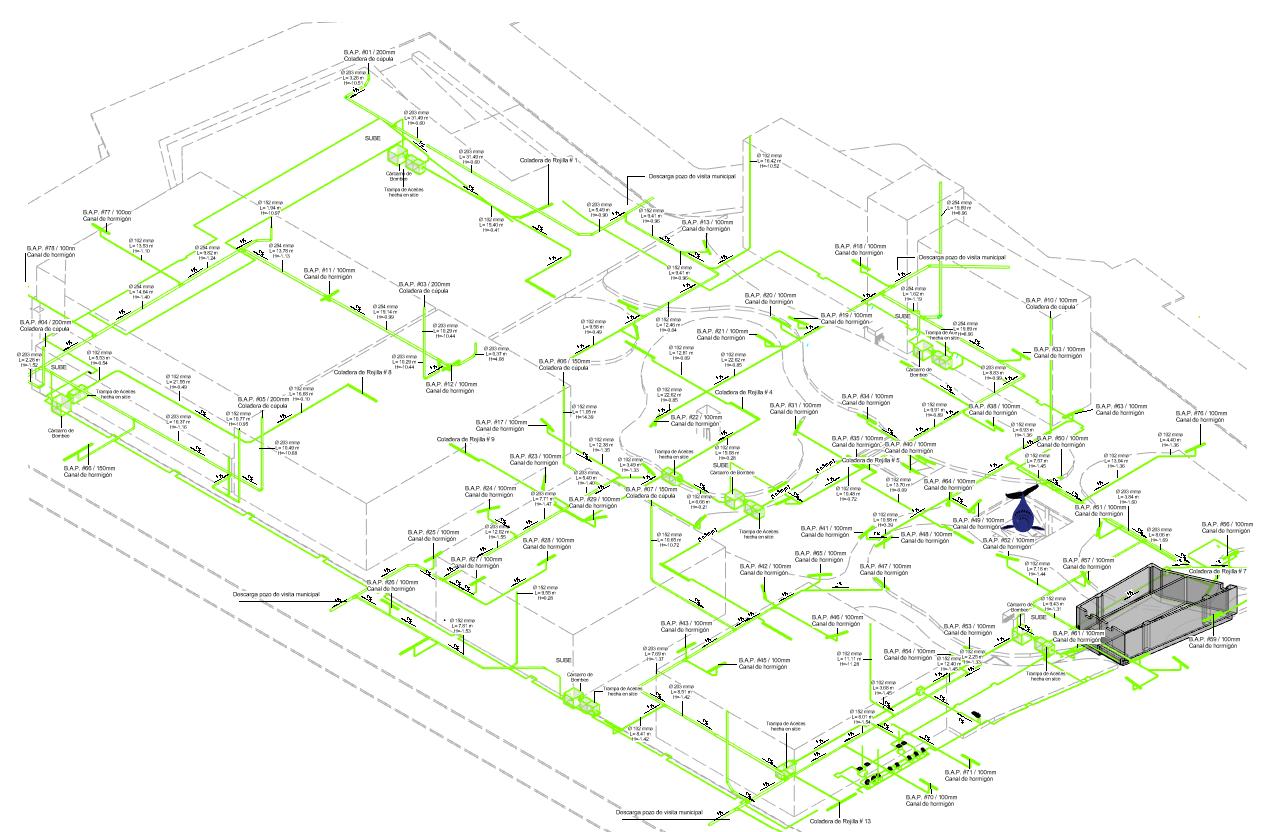

Proyecto realizado a base de configuración Mep en Revit, especialmente en instalación sanitaria y pluvial. Obteniendo Trayectorias, Bajadas de agua pluvial, Bajadas de aguas negras, subida de cárcamo de bombeo, y llegada a pozos de visita ya existentes.

Se realizo tanto los planos en sus diferentes niveles, como cortes, isométricos y detalles de cada conexión de mueble, coladera, y de cárcamo de bombeo

Proyecto realizado en Revit ARQ, EST y MEP, Y renderizado en twinmotion

Proyecto realizado para uso escolar, (proyecto final de la carrera), se realizó parte del proyecto ejecutivo, empezando con proyecto arquitectónico, realizando plantas arquitectónicas, cortes, fachadas, y finalmente isométricos

Continuando el proceso se realizó el proyecto estructural, que se obtuvo planta de cimentación, plantas de losas, detalles de armados de columnas, trabes, losas y losa de cimentación, y finalizando con la ejecución de isométricos del conjunto completo

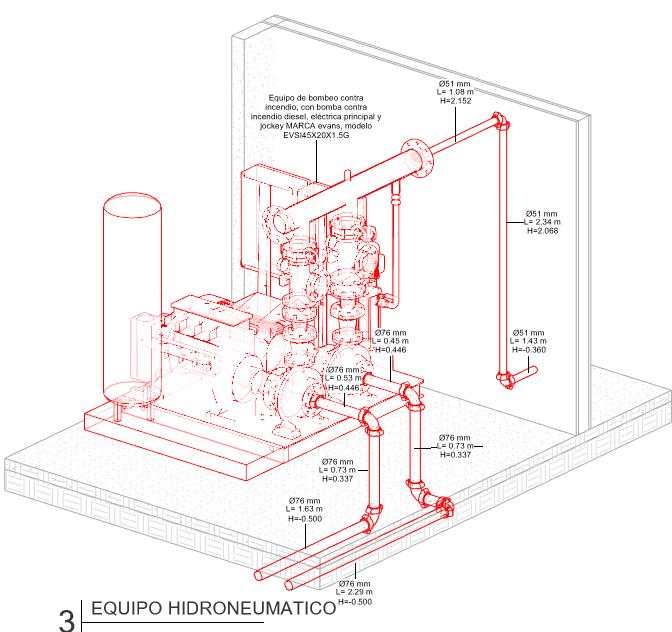

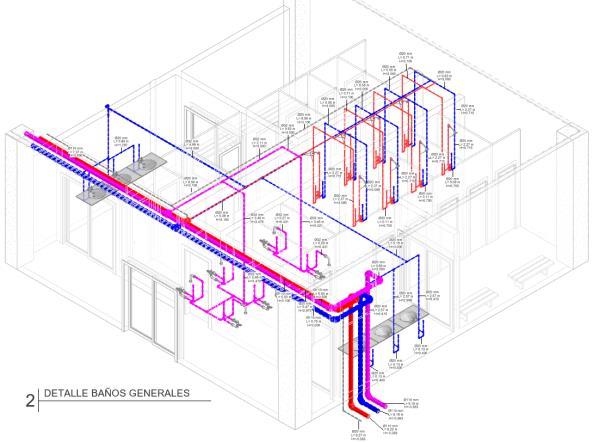

Proyecto de instalaciones, Hidráulica, Sanitaria y Electrica. Se realizo del mismo hospital, las trayectorias de cada instalación, planos de cada uno, cortes, y especialmente detalles de cada zona, como fue el cuarto de máquinas, detalles de las bombas a utilizar, cuarto eléctrico y algunas áreas en particular.

Se finaliza con el proyecto de acabados, realizando configuración en muros, pisos y plafones, especialmente para la aplicación de etiquetas personalizadas y se termina con la realización de renders del interior y exterior del hospital con el modelo de Revit exportado a Twinmotion

Proyecto realizado a base de configuración Mep en Revit, especialmente en instalación electrica. Dividiéndola en potencia (azul) e iluminación (naranja). De cada uno se realizaron los planos de cada especialidad, y sus isométricos

Proyecto realizado a base de configuración Mep en Revit, especialmente en instalación electrica. Dividiéndola en potencia (azul) e iluminación (naranja). De cada uno se realizaron los planos de cada especialidad, y sus isométricos

Proyecto realizado a base de configuración Mep en Revit, especialmente en instalación sanitaria y pluvial Obteniendo Trayectorias, Bajadas de agua pluvial, Bajadas de aguas negras, subida de cárcamo de bombeo, y llegada a pozos de visita ya existentes

Se realizo tanto los planos en sus diferentes niveles, como cortes, isométricos y detalles de cada conexión de mueble, o coladera, y detalles de cárcamo de bombeo
