Jonathan Poulin Lapointe (418) 957-6647 jonathanpl@hotmail.ca

Portant un grand intérêt pour la compréhension globale de tout projet, j'apprécie participer à l'entièreté des étapes de celui-ci. À travers les esquisses et les rendus, j'essaie de leur apporter une sensibilité afin de bien saisir les caractéristiques du lieu, soit par la lumière ou les particularités du site. Mon côté pragmatique et ma curiosité font en sorte que j'observe constamment les détails de construction des projets afin de parfaire mes connaissances et d'en comprendre l'aspect technique de ceux-ci.

2.

454 De La Gauchetière Ouest Montréal, H2Z 1E3

Éducation Sciences humaines administration 2015-2017 Collège Jean-de-Brébeuf

Techniques de design d’intérieur 2017-2019 Cégep Beauce-Appalaches

Baccalauréat en histoire de l’art 2019-2021 Université de Montréal Mention d’excellence 4.1/4.3

Formation V-Ray 2022 Cégep du Vieux-Montréal, formation continue aux entreprises

Logiciels AutoCad Sketchup V-Ray Photoshop Indesign Illustrator

Expérience Technicien intermédiaire 2021-2024

DGH Architecture+Design Conception en architecture résidentielle et commerciale, formation des juniors, supervision des dessins et rendus, dessins techniques, coordination avec intervenants.

3.

4.

Table des matières ENTRE-DEUX 6 Résidence

LE PLEX 16 Multilogement

LE LOFT 24 Résidentiel

MILLE CARRÉ DORÉ 32 Projet personnel

5.

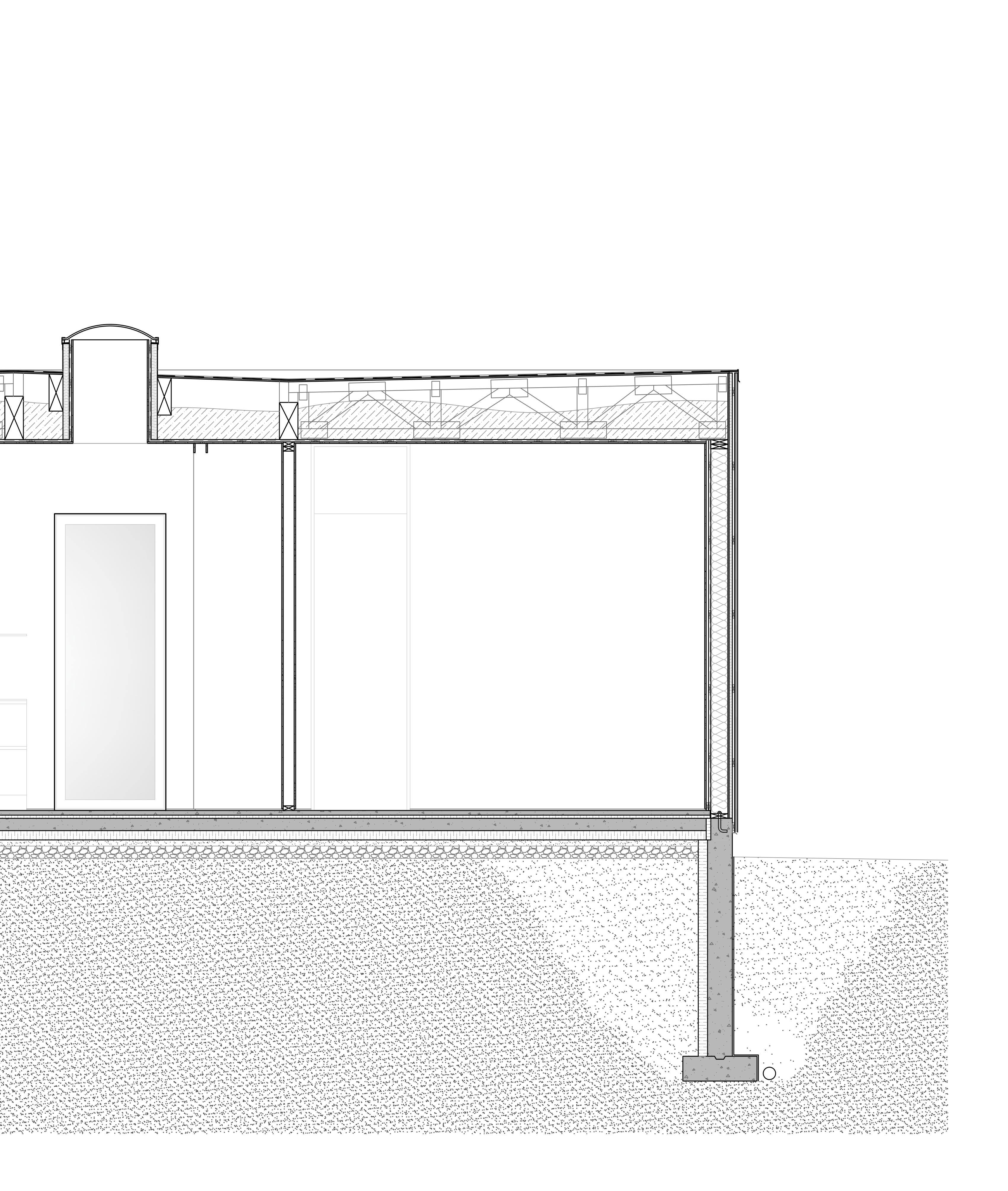

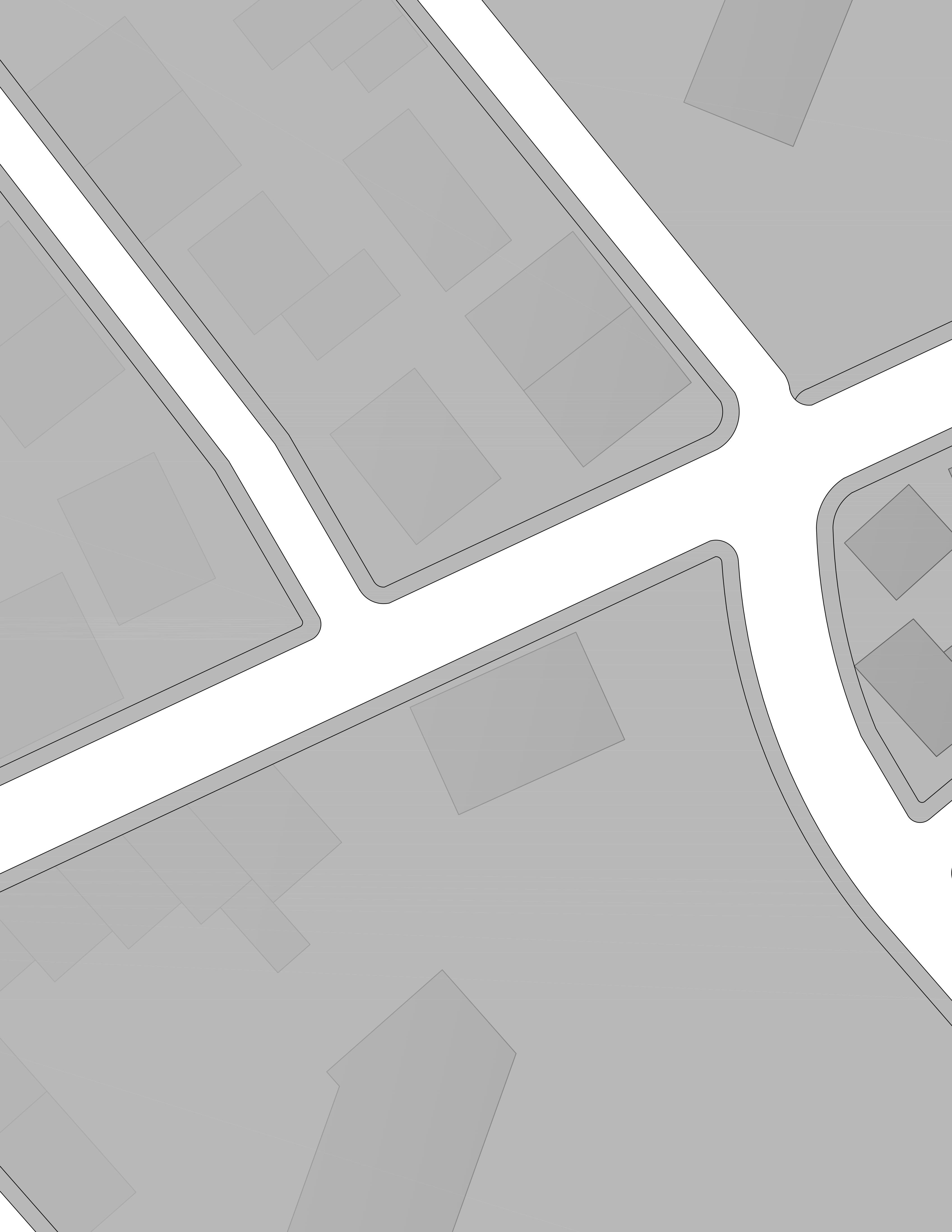

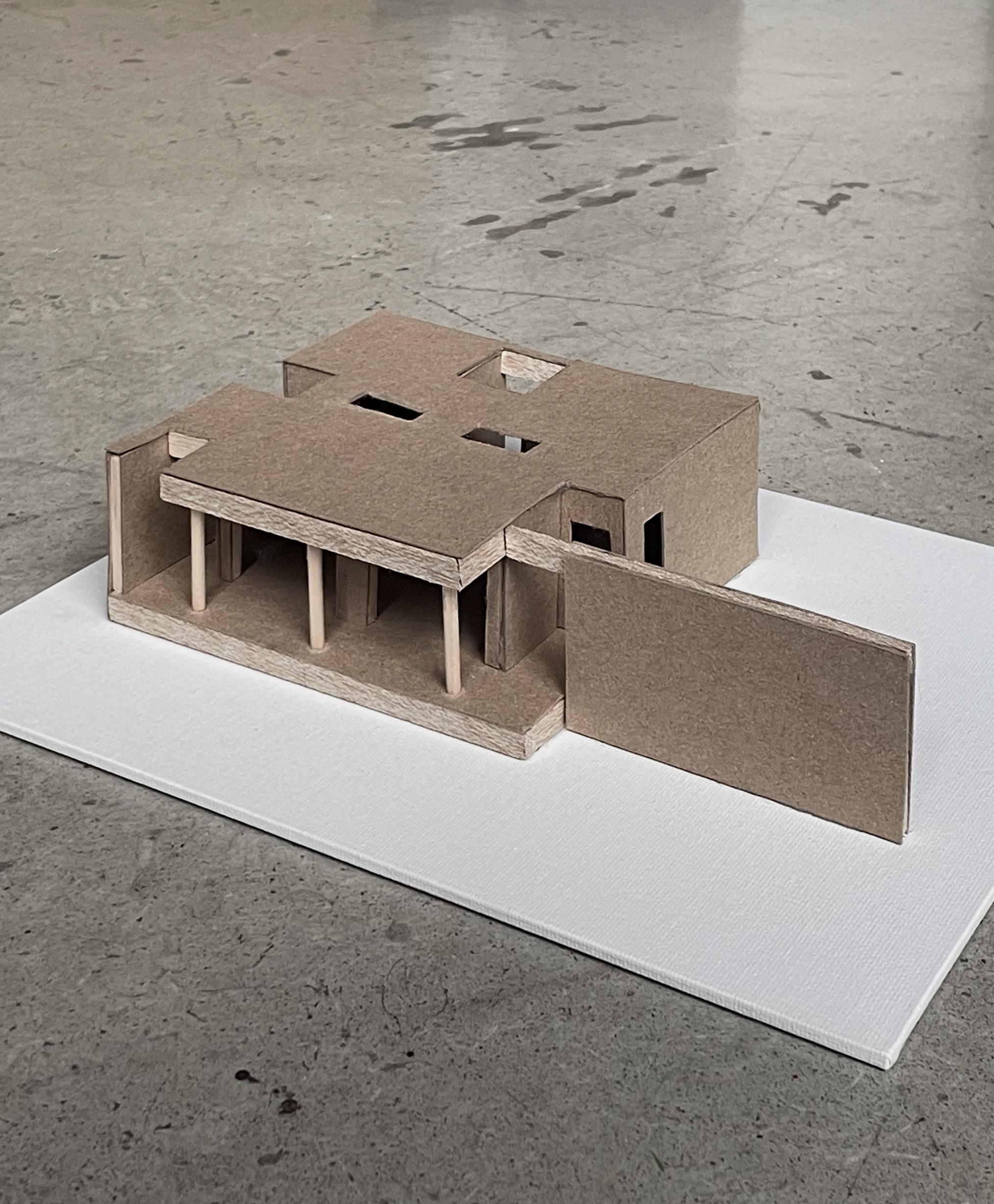

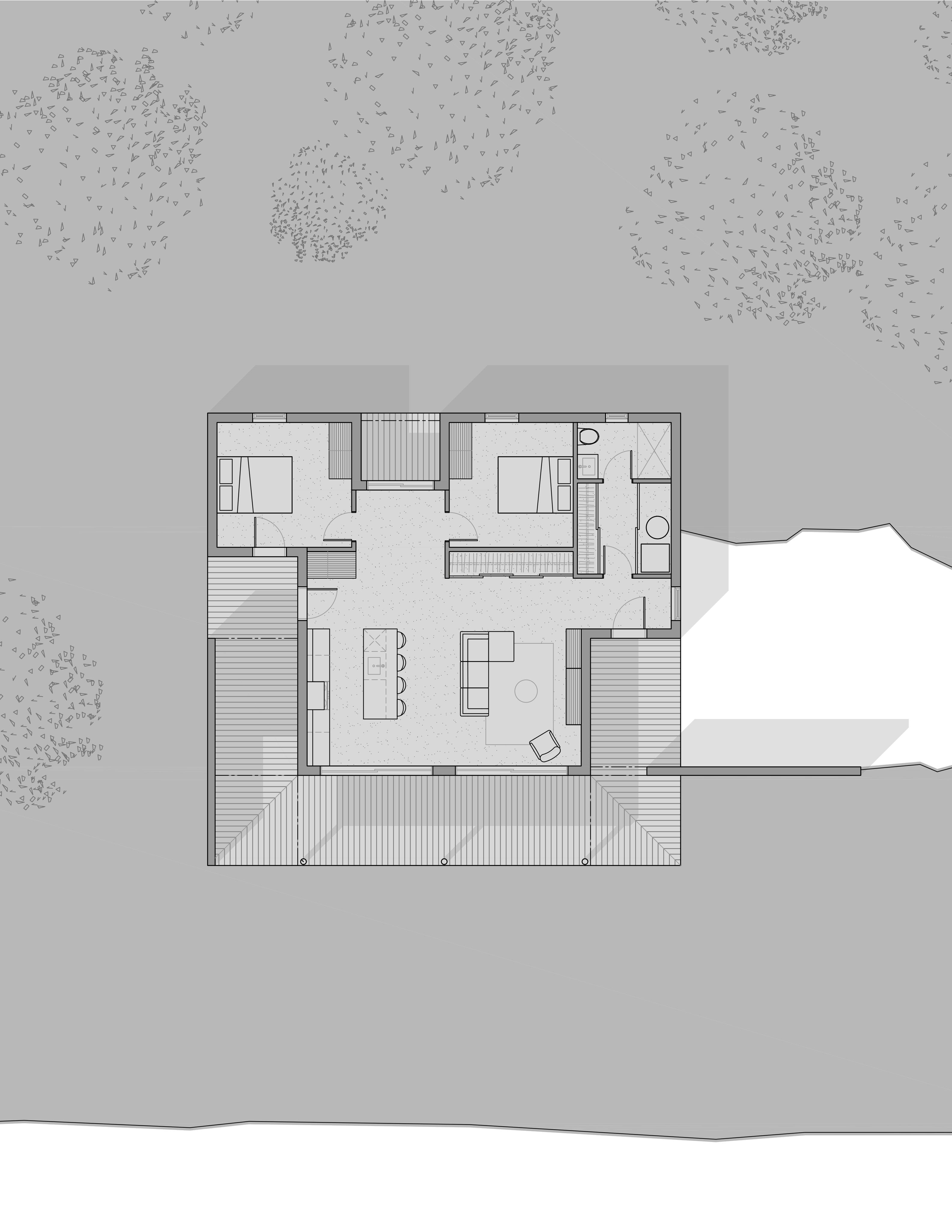

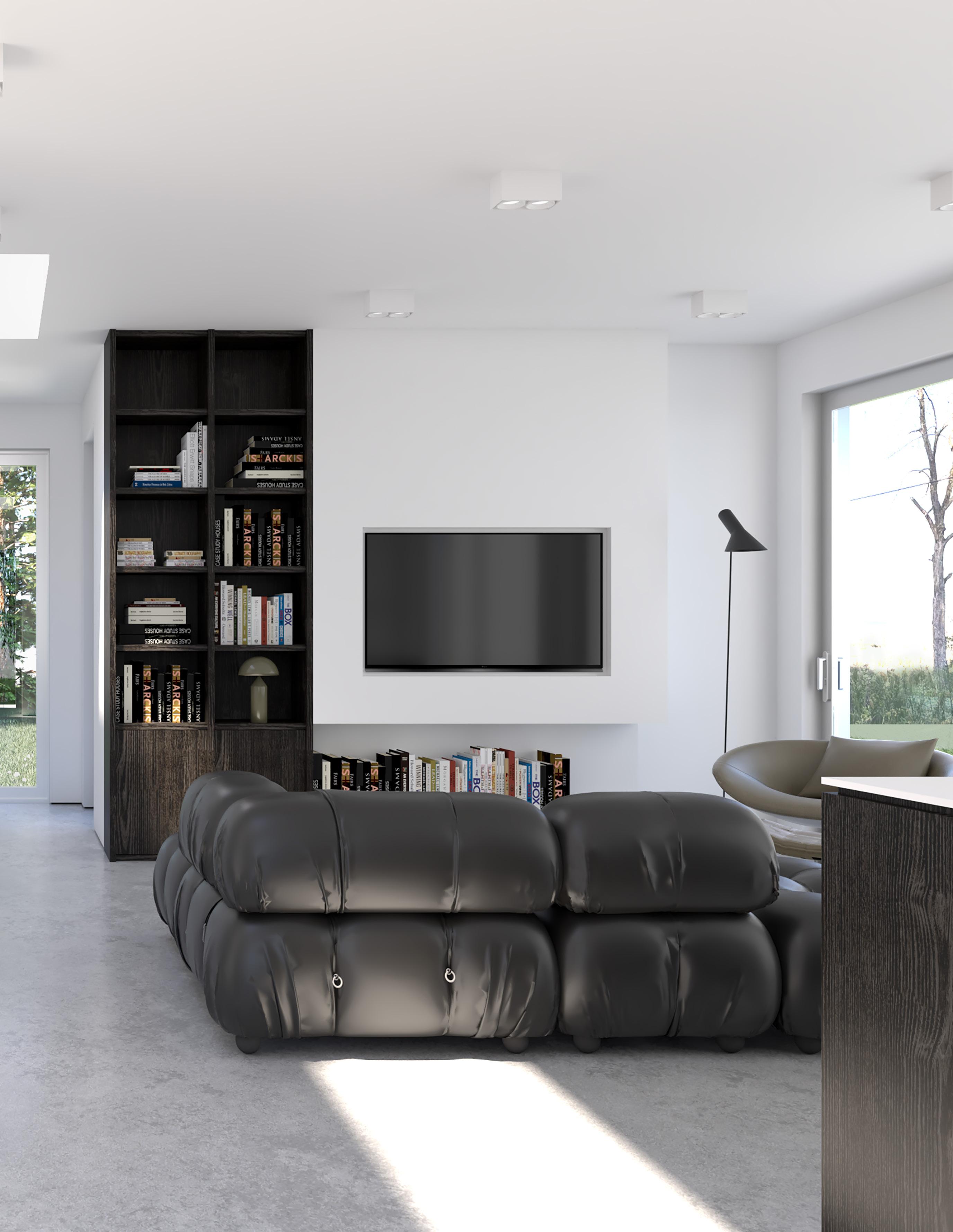

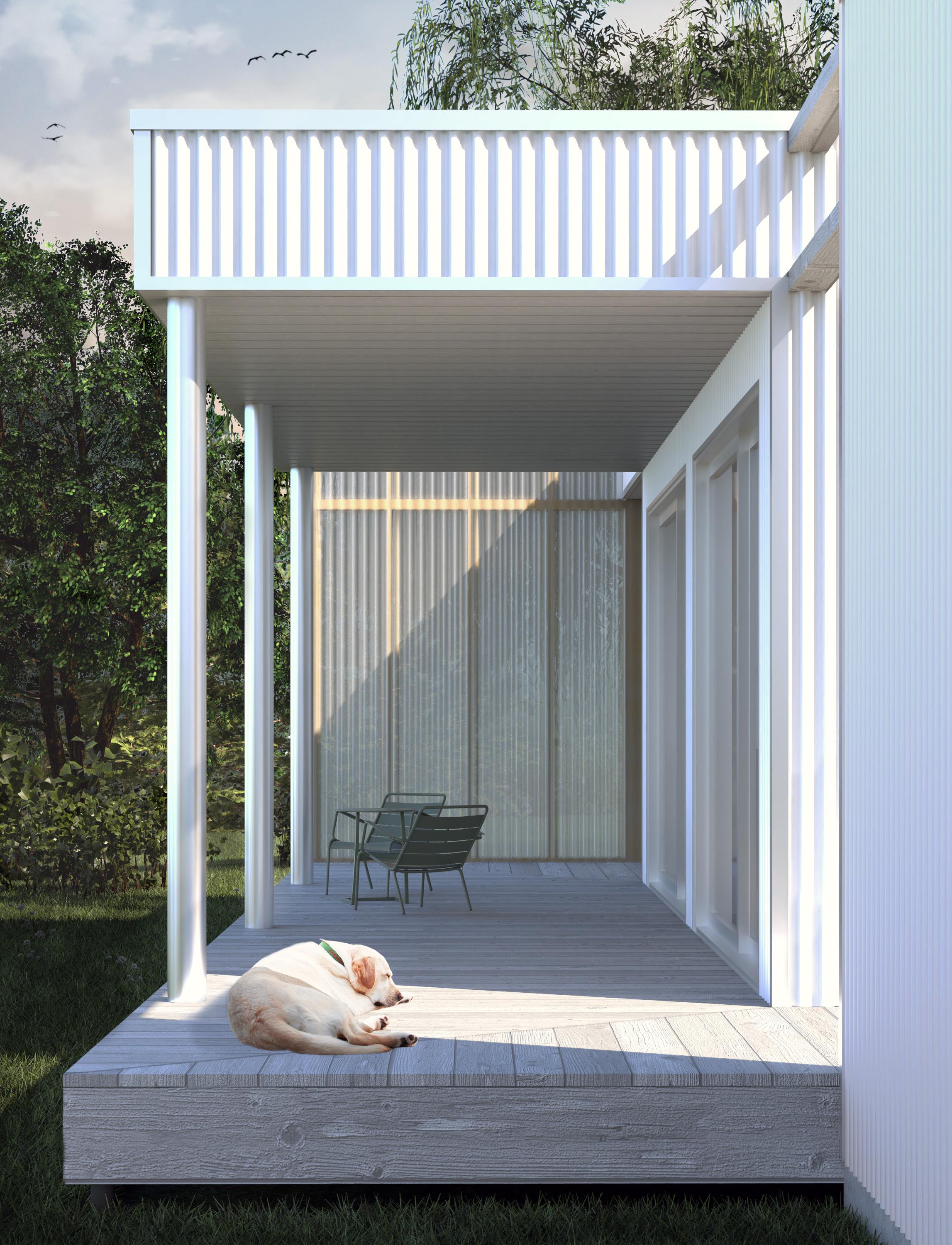

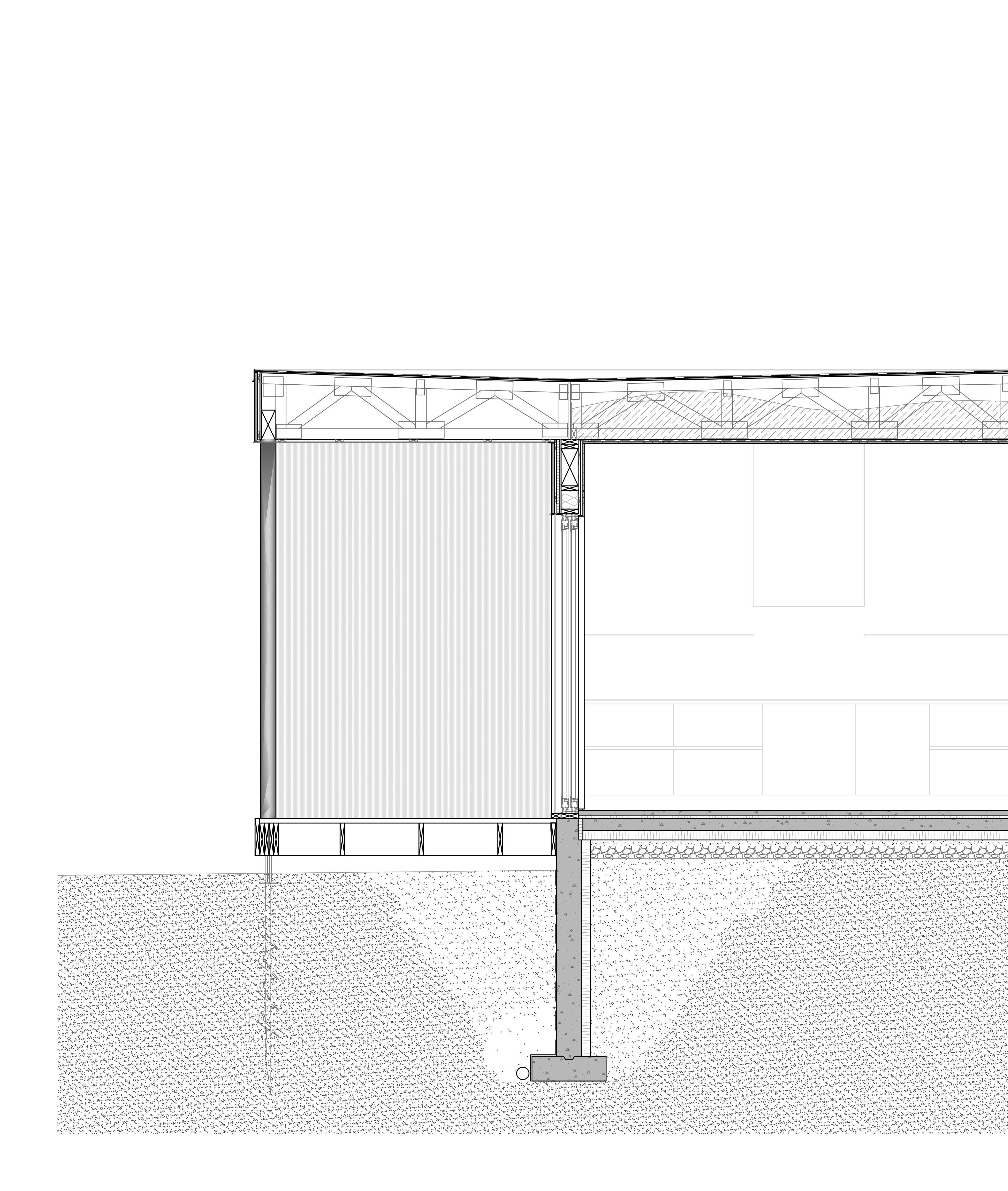

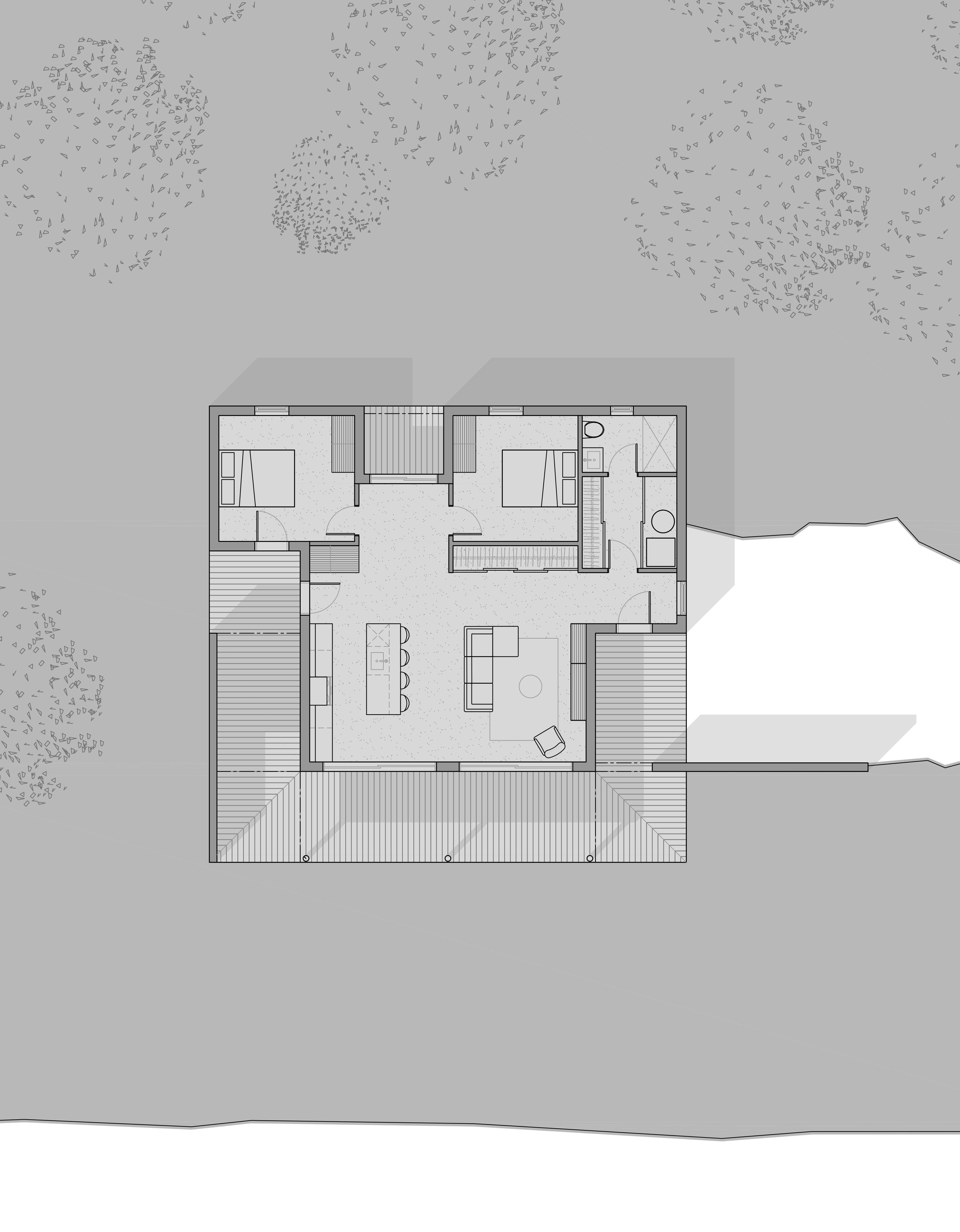

ENTRE-DEUX Ce projet tire ses racines de la volonté de réaliser une résidence rurale à petite échelle servant à s’évader du milieu urbain. Le bâtiment reprend les caractéristiques des habitations pastorales en misant notamment sur l’espace intermédiaire que créent les galeries, typiques en milieu rural. Développée afin d’encercler le bâtiment, la galerie permet de donner lieu à différentes zones plus ou moins intimes pour profiter de l’extérieur.

Le bâtiment est orienté de façon à profiter d’une vue privilégiée sur les champs et les montagnes situés en façade. Le percement d’ouvertures généreuses y était donc requis, mais le besoin de conserver un sentiment d’intimité depuis l’intérieur et même depuis la galerie devait être maintenu. L’ajout du mur-écran vient donc contribuer à refermer l’ouverture du bâtiment à un endroit précis tout en explorant les effets de la lumière dans sa matérialité. Ce jeu de cloisons et de percements permet de naviguer entre ouverture sur le paysage et intimité.

Afin de s’insérer de façon harmonieuse dans l’environnement immédiat, le projet comporte des matériaux qui rappellent les bâtiments avoisinants ; la tôle ondulée, les panneaux de polycarbonate et le bois naturel vieillissant font partie intégrante des bâtiments agricoles situés dans le secteur et sont repris afin de compléter la résidence.

CONCEPTION INTÉRIEURE - EXTÉRIEURE | AMÉNAGEMENT | RENDUS | PLANS

6.

7.

8.

9.

04

10.

03

02

01

11.

12.

13.

14.

15.

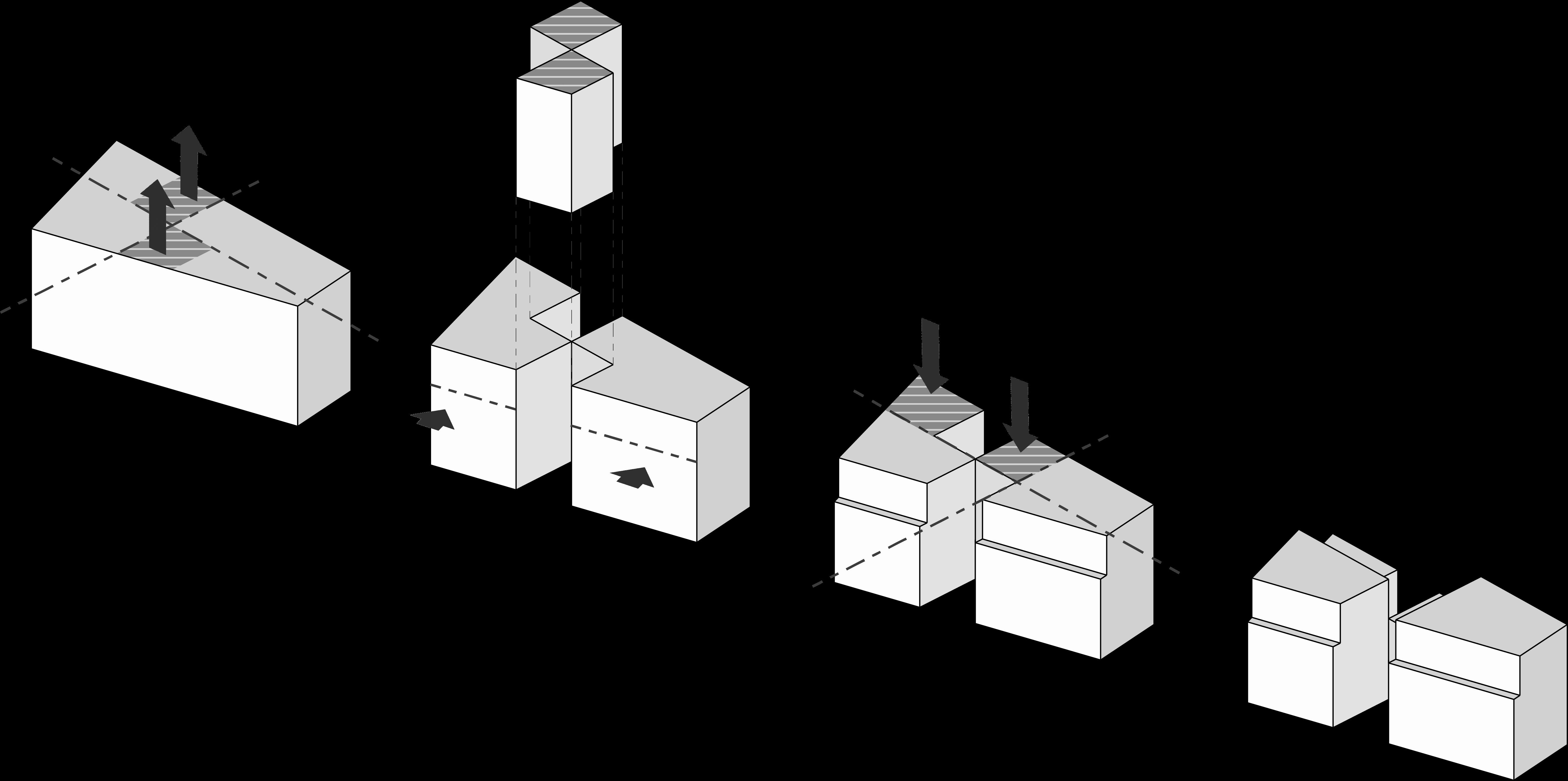

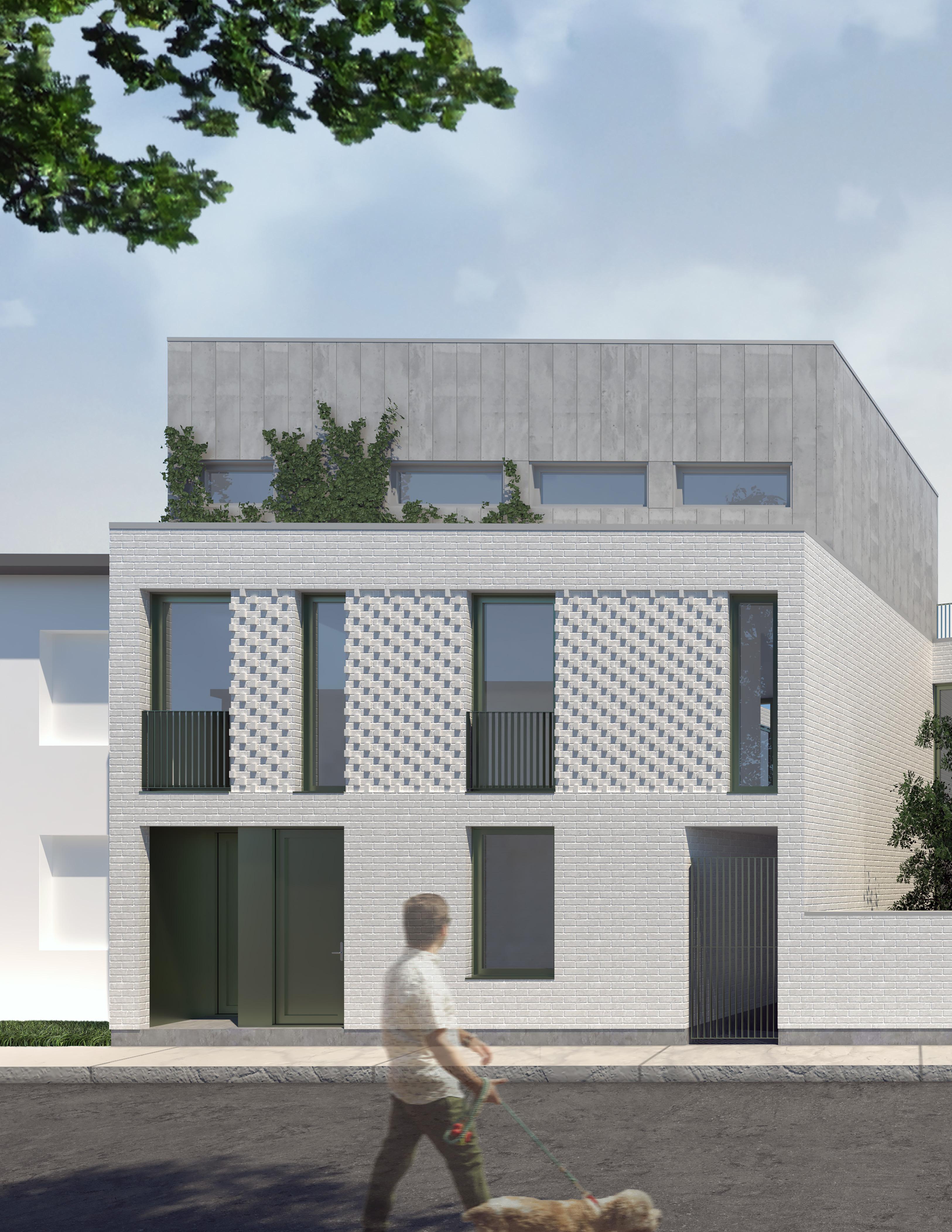

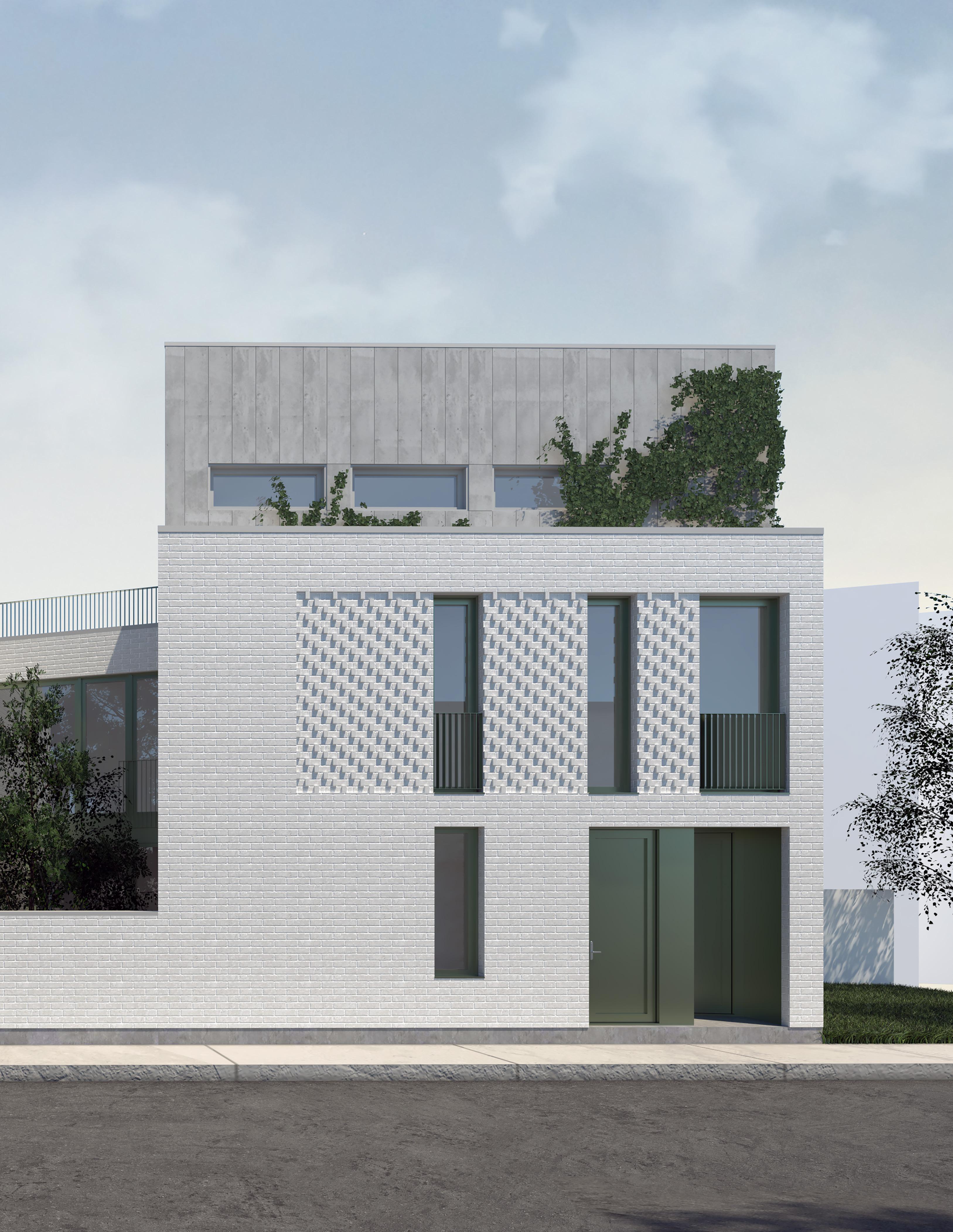

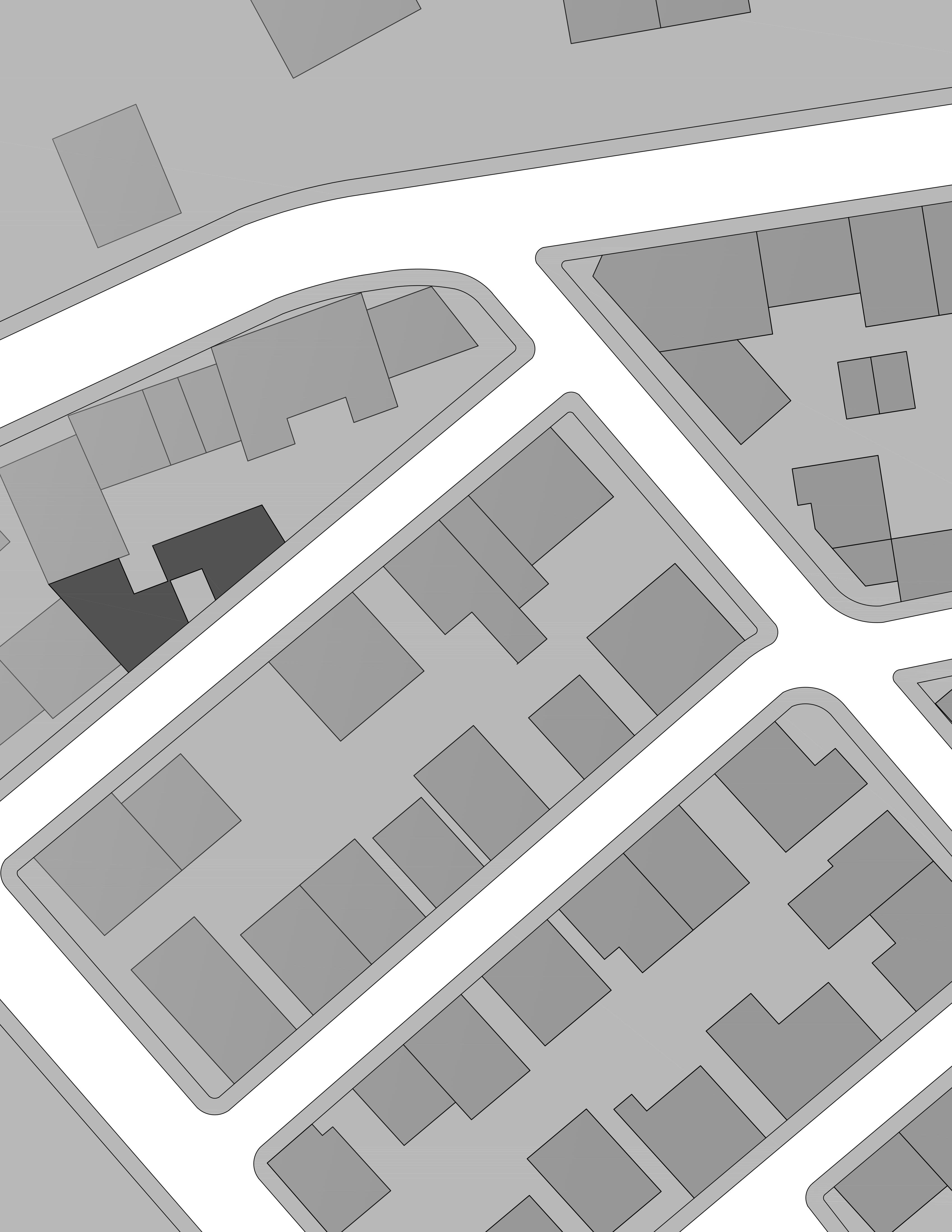

LE PLEX Implanté dans un quartier en pleine transformation, le projet s’insère dans une trame urbaine mixte et dense dont le lot possède une forme particulière. Puisque le terrain est restreint en profondeur et qu’il ne possède aucun angle droit, le défi résidait en l’optimisation de la superficie habitable tout en conservant un apport en éclairage naturel.

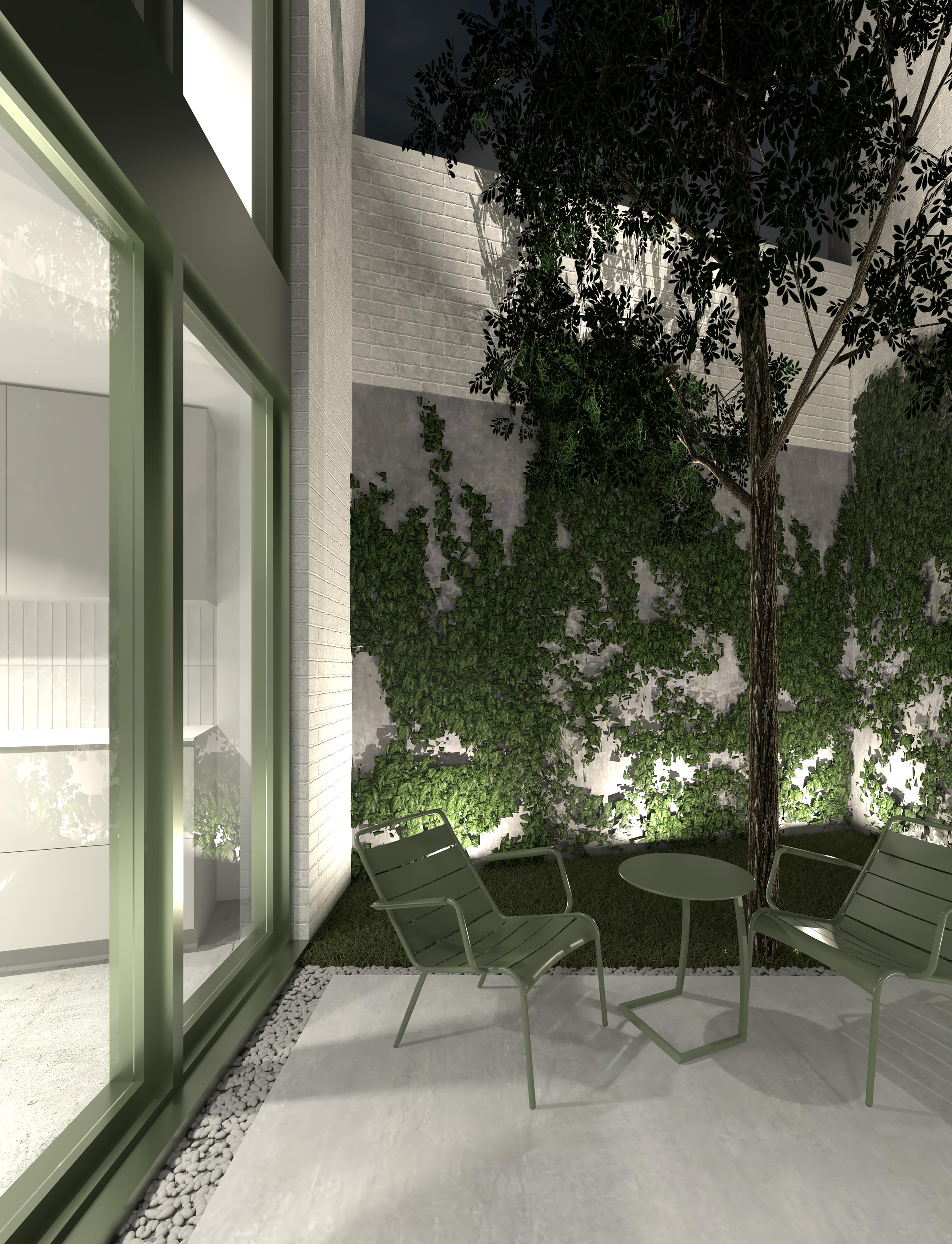

La taille restreinte du terrain nous pousse à l’utiliser sur toute sa surface, empêchant ainsi toute ouverture sur les murs mitoyens. C’est donc par le coeur que deux puits sont créés afin de permettre à tous les logements de s’ouvrir sur l’extérieur et d’apporter une lumière généreuse. Au pied de ces deux puits, une cour intérieure avec un arbre central permet aux logements un accès intime à un espace extérieur ; au sommet, la cime de l’arbre apporte un lien avec la nature aux logements supérieurs.

CONCEPTION | AMÉNAGEMENT | RENDUS | PLANS

16.

17.

18.

19.

NIV. 00

NIV. 01

20.

NIV. 02

NIV. 03

21.

22.

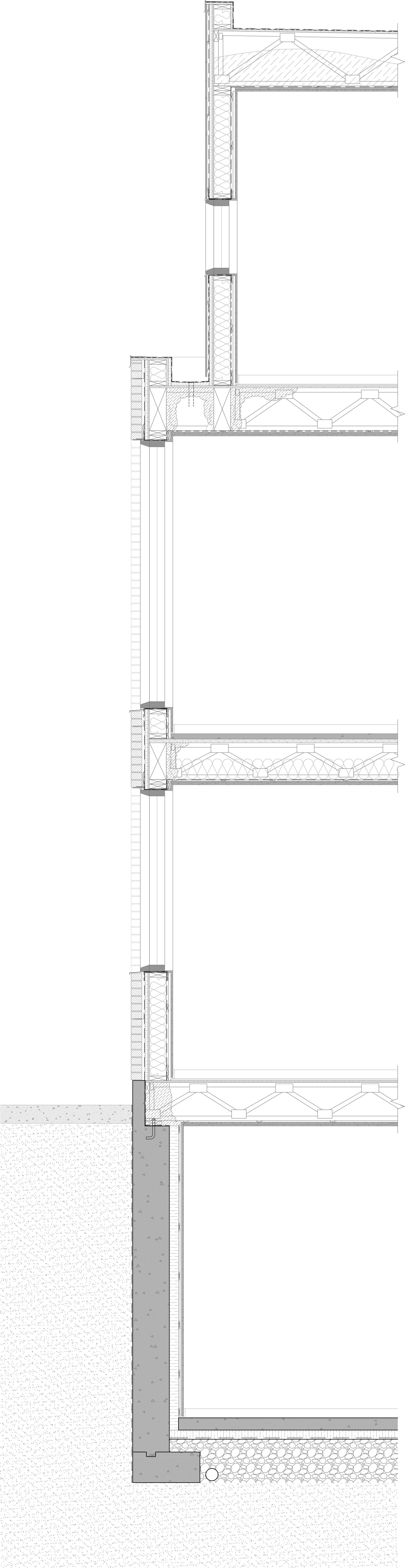

01 01 TOITURE 0.17 0.17 0.17 0.94 - 43.2 2.30 0.85 0.44 0.62

Film d’air extérieur Membrane élastomère de finition Membrane élastomère de sous-couche Contreplaqué 5/8" embouveté Fermes de toit - voir ingénieur Fibre de celluloses soufflée 12" Isolant expansé avec pare-vapeur intégré 1/2" Fourrures 1"x3" à 16" c/c Gypse 5/8" type X, joints tirés Film d’air intérieur

02 MUR EXTÉRIEUR - REVÊTEMENT LÉGER 0.17 - 1.02 4.66 0.61 - 20.0 - 1.02 0.44 0.62

Film d’air extérieur Panneau de fibrociment 1/4" Barres en Z horizontales Isolant expansé avec pare-air intégré 1", joints scellés Panneau de copeau orienté OSB 7/16" Montant de bois 2"x6" Isolant en fibre de verre Membrane pare-vapeur polyéthylène, joints scellés Fourrures 1"x3" à 16" c/c Gypse 1/2" type X, joints tirés Film d’air intérieur

02

06

03 MUR EXTÉRIEUR - REVÊTEMENT MAÇONNERIE 0.06 1.02 4.66 0.61 - 20.0 - 1.02 0.44 0.62

Briques 3-1/2" Barres en Z horizontales Isolant expansé avec pare-air intégré 1", joints scellés Panneau de copeau orienté OSB 7/16" Montant de bois 2"x6" Isolant en fibre de verre Membrane pare-vapeur polyéthylène, joints scellés Fourrures 1"x3" à 16" c/c Gypse 1/2" type X, joints tirés Film d’air intérieur

04 MUR FONDATION - Enduit bitumineux 0.60 Mur de béton 12" 15.0 Isolant expansé 3" avec pare-vapeur intégré, joints scellés 1.02 Fourrures 1"x3" verticales à 24" c/c 1.02 Fourrures 1"x3" horizontales à 24" c/c 0.44 Gypse 5/8" type X, joints tirés 0.62 Film d’air intérieur

07

05 DALLE - Sol non-remué - Pierre concassée 3/4" compactée - Membrane polyéthylène, joints scellés 10.0 Isolant expansé 2,4" 0.23 Dalle de béton 4" 0.91 Film d’air intérieur

03

06 PLANCHER - Finis de plancher - Carton-fibre 1/2" - Contreplaqué embouveté 5/8" - Solives ajourées 12-1/2" - Barres résiliantes 1/2" à 16" c/c - Gypse 5/8" type X - Gypse 5/8" type X, joints tirés

06

04

07 PLANCHER MITOYEN - - - - - - - - - - -

Finis de plancher Dalle de béton 1-1/2" Membrane insonorisante 9/16" Contreplaqué embouveté 5/8" Solives ajourées 12.5" Espace libre 6" Isolant en fibre de verre/roche 6" Membrane polyéthylène, joints scellés Barres résiliantes 1/2" à 16" c/c Gypse 5/8" type X Gypse 5/8" type X, joints tirés

05

23.

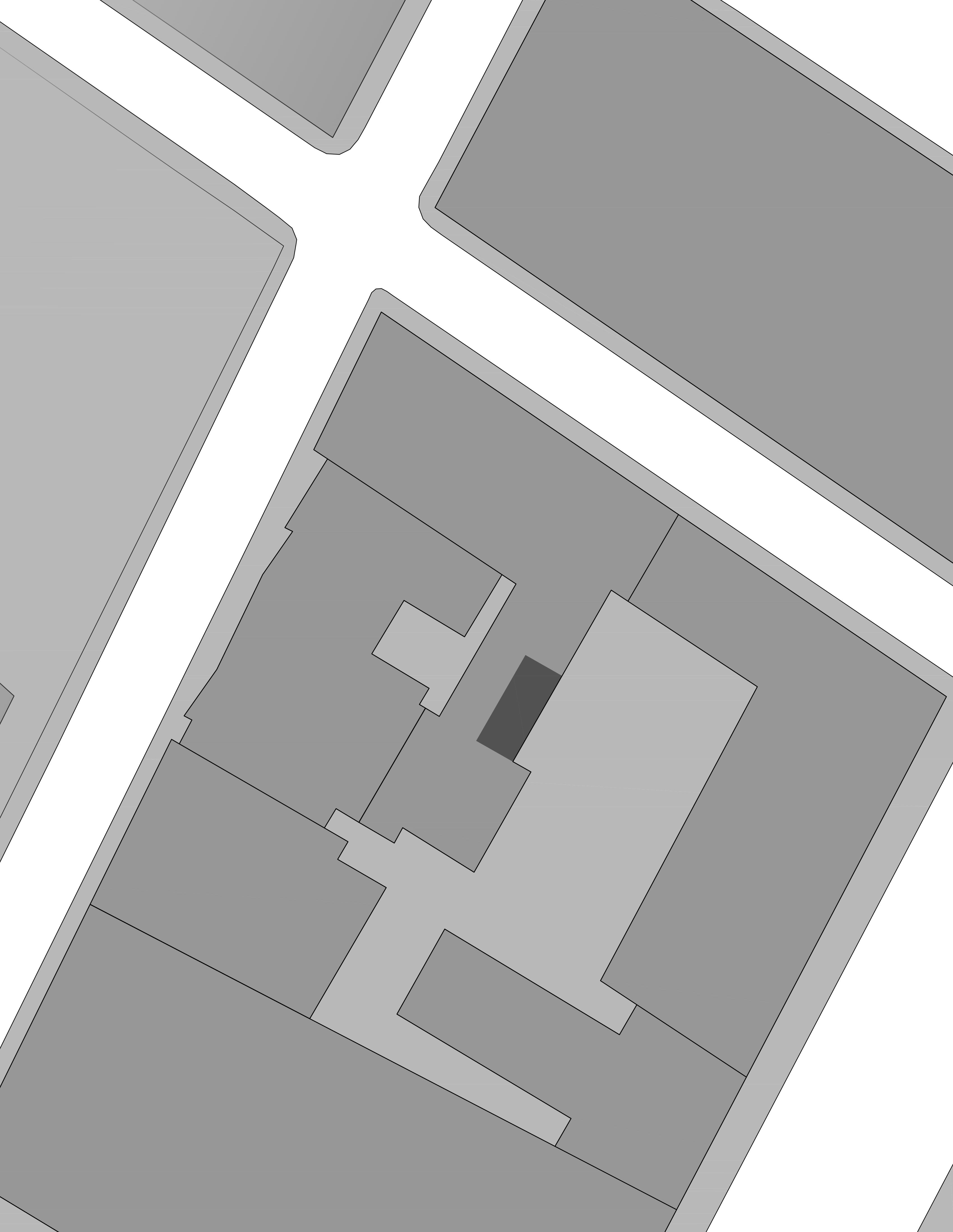

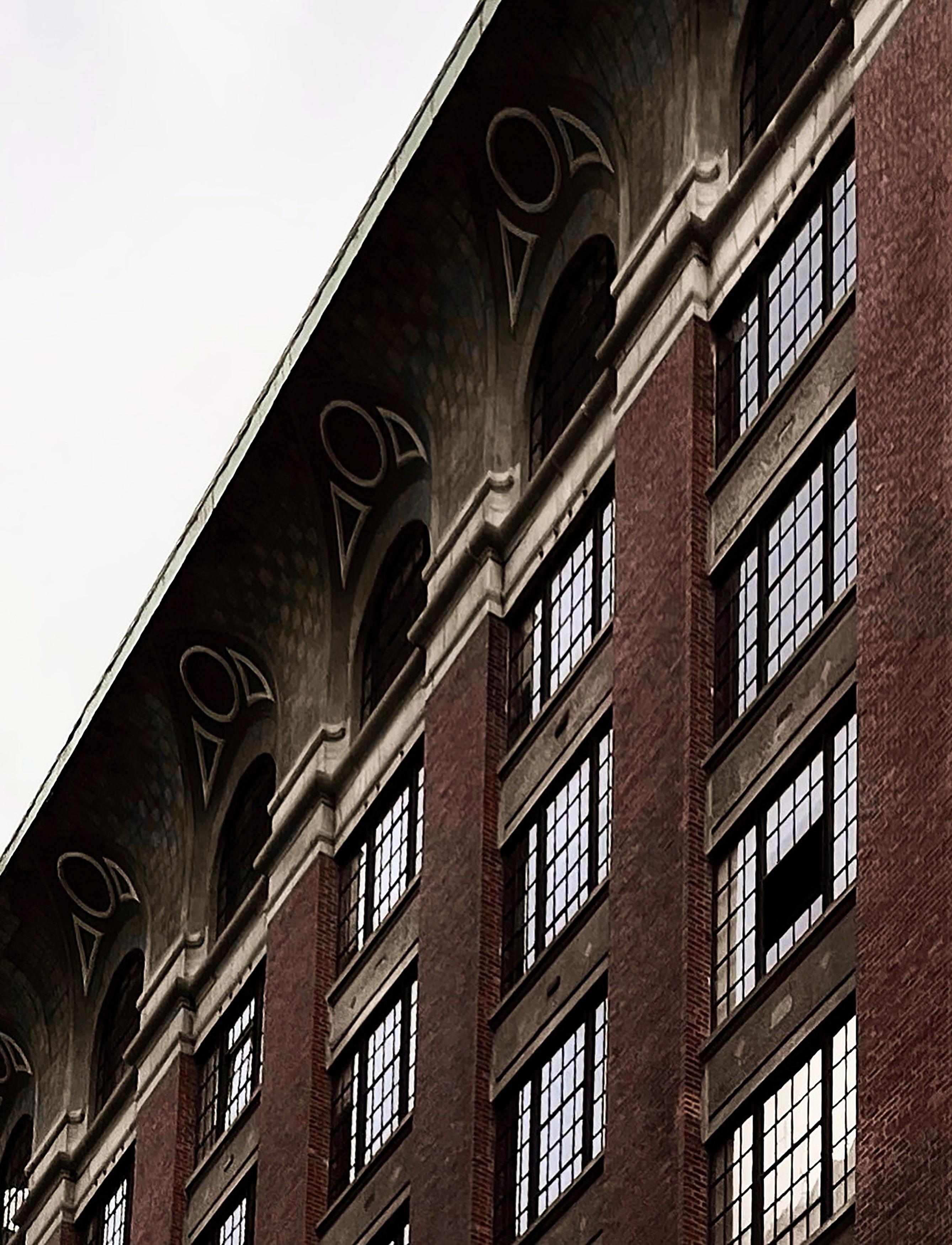

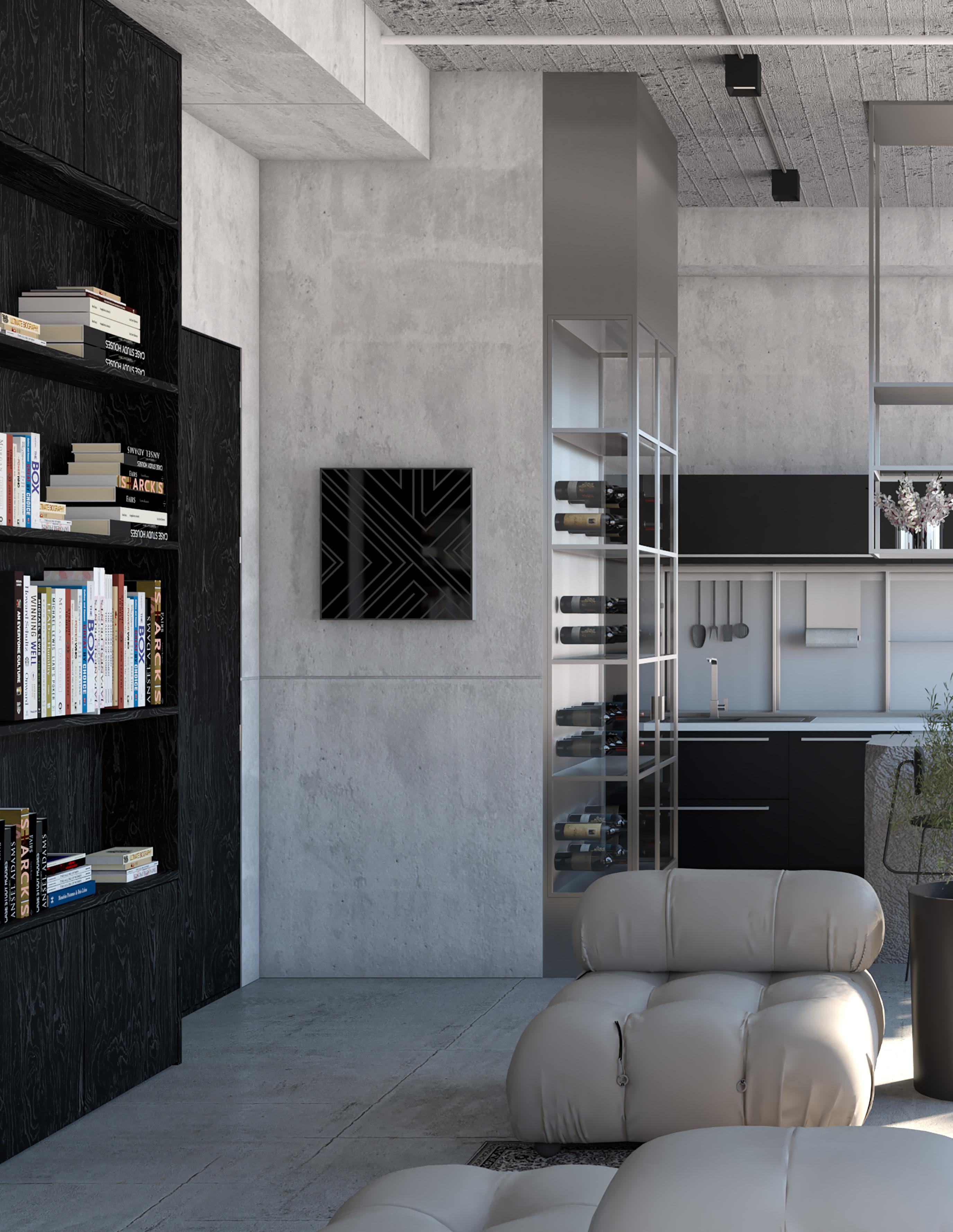

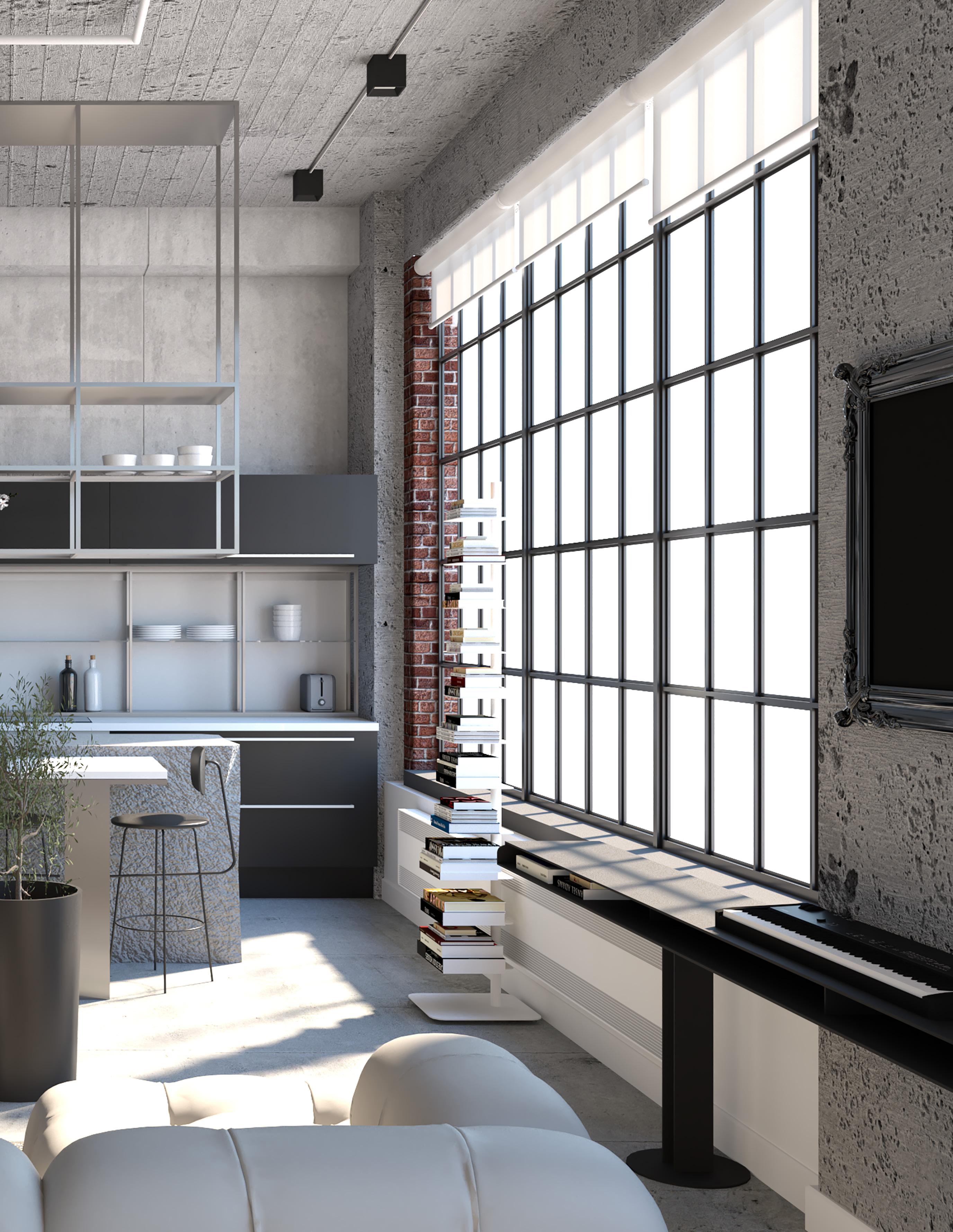

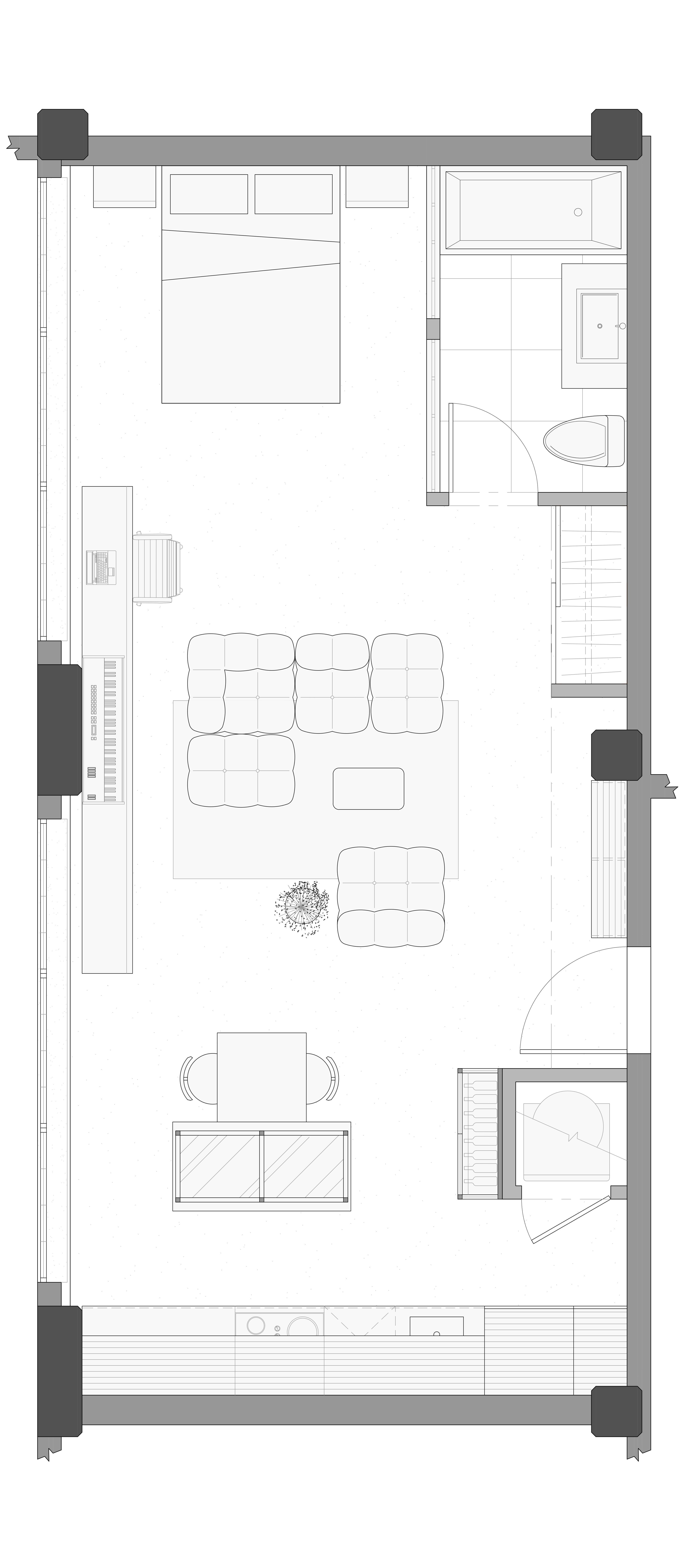

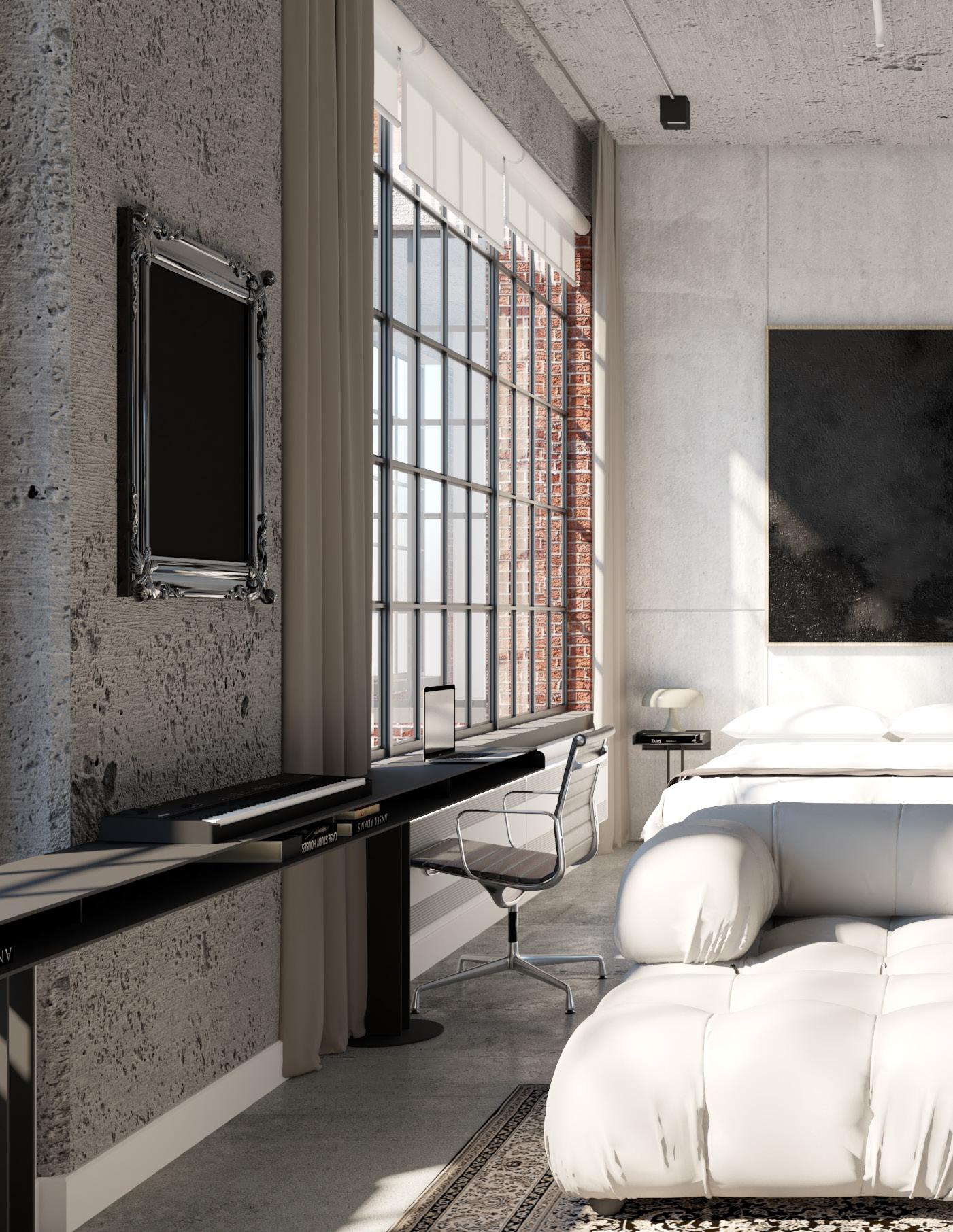

LE LOFT Situé dans un immeuble patrimonial du Quartier international, ce projet de rénovation d’un logement vise à mettre en valeur l’architecture du bâtiment, tout en y intégrant du rangement additionnel. Les fenêtres industrielles, ainsi que le plancher et le plafond de béton d’origine sont les éléments qui devaient nécessairement se retrouver au coeur du projet.

L’aménagement actuel est conservé et ajusté afin d’y intégrer des rangements au niveau de la cuisine et de l’aire de vie, notamment pour des livres. Le béton, déjà présent au sol et au plafond, est repris au mur afin de compléter et d’uniformiser visuellement l’enveloppe du condo. La distinction entre murs, sol et plafond tend donc à se dissiper et contribue à oublier la taille restreinte de l’espace.

Profitant d’une luminosité plein sud, l’acier et le noir, bien que froids, sont utilisés et magnifiés par l’apport de soleil tout au long de la journée. Tantôt de bois, tantôt laqué, le noir est décliné de différentes façons afin d’explorer des matérialités tout en guidant le regard vers les autres détails architecturaux de l’enveloppe historique.

CONCEPTION | AMÉNAGEMENT | RENDUS | PLANS | PHOTOGRAPHIE

24.

RE

TIÈ EST

OU

LE XA

UE ST

HE

GA UC

-A

ER O

LA

NT

VIG

DE

SA I ND RE

25.

26.

27.

28.

29.

30.

31.

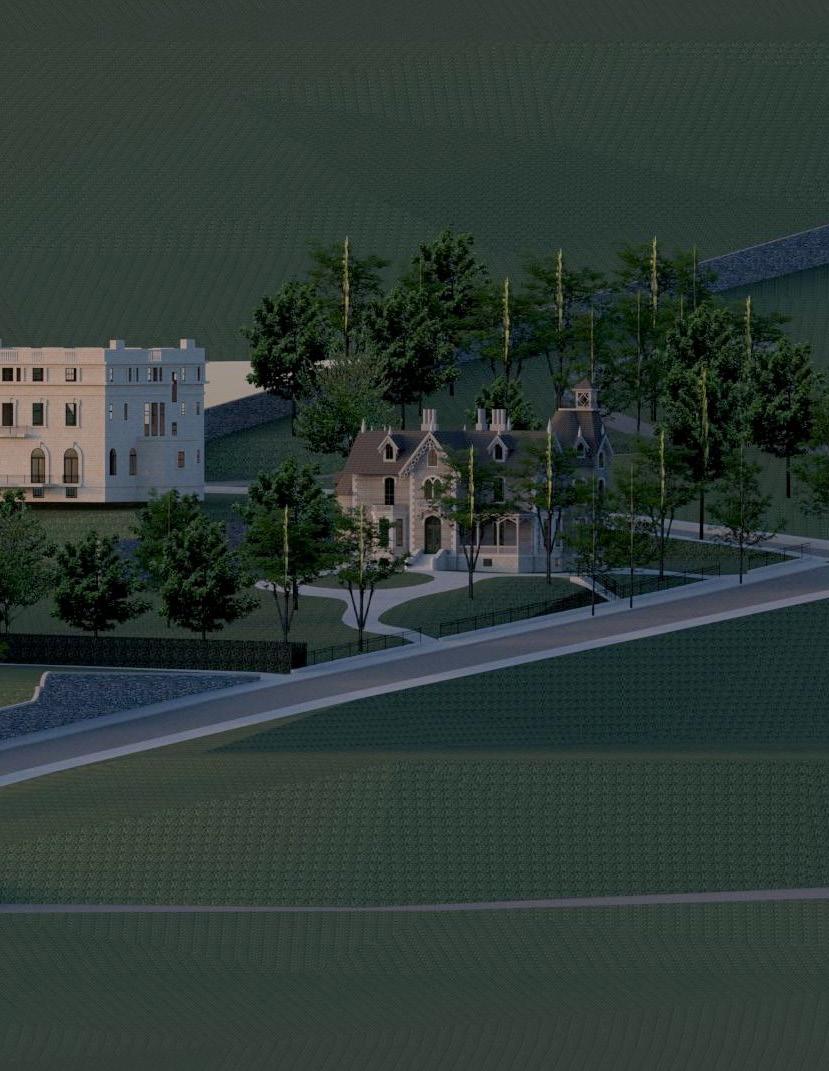

MILLE CARRÉ DORÉ Ce projet en est un personnel étalé sur plusieurs années qui consiste à remettre en contexte le quartier historique du "Golden Square Mile", morcelé aujourd'hui. À travers des recherches d'archives, de cartographies et photographies, cette maquette virtuelle permet de visualiser l'architecture et le mode de vie de l'époque, ou du moins de s'en rapprocher. Souvent perçues comme étant sombres et austères en raison des photographies noir et blanc qui nous sont parvenues, il est intéressant de redonner à ces résidences les couleurs qu'elles arboraient et d'en montrer un autre point de vue.

Ce travail est donc en constante évolution ce qui explique les documents non achevés présentés.

VISUEL | RECHERCHE HISTORIQUE/ARCHIVES
