CORTE INTERRUPTUS

Geometr A De La Forma Y Sistemas De Expresi N De Las Edificaciones

UNIDAD DOCENTE 9 | TUTOR: CARLOS GAGO | 6° SEMESTRE 2019-1

UBICACÍON: FICTICIO PABELLÓN

El proyecto estudia mediante exploraciones formales; diferentes sistemas geométrico que puedan resultar en posibilidades arquitectónicas. Para ello, se analiza la obra del arquitecto Shigeru Ban para posteriormente proponer tres modelos basados en diferentes sistemas; plegado, vectorizado y esculpido; cada modelo sigue las proporciones del monolito de Tycho (largo: 9x, ancho: 4x y profundidad: 1x). Finalmente se escoge una de las tres propuestas para ser desarrollada como principal elemento arquitectónico articulador de un pabellón.

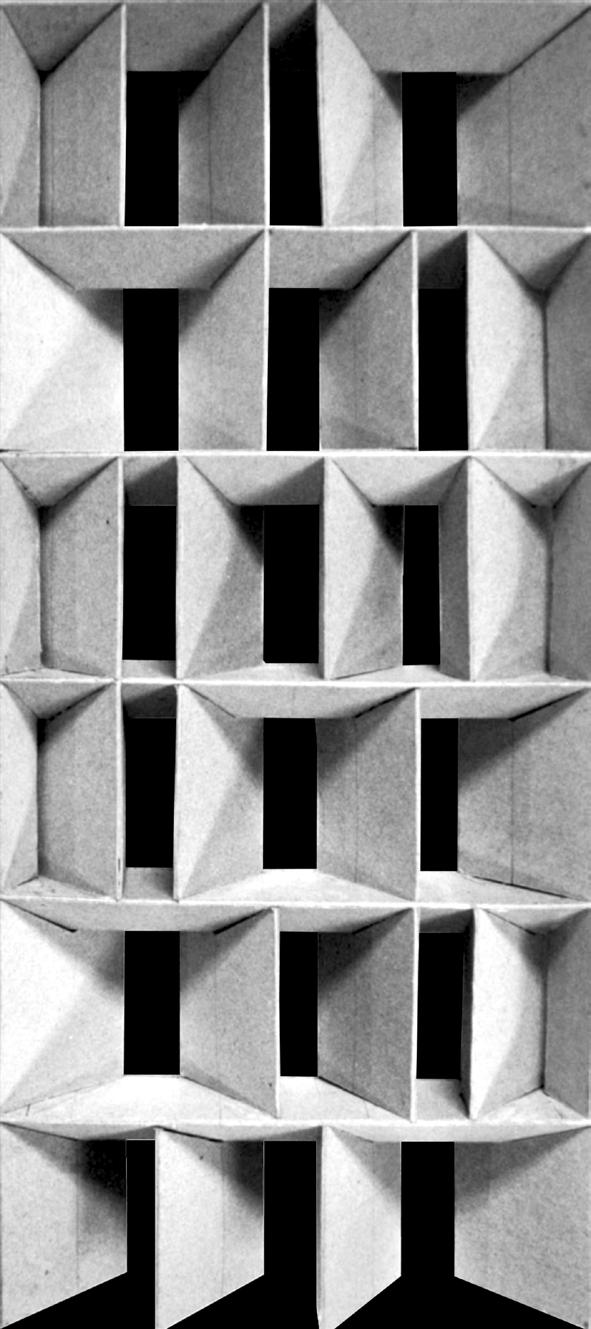

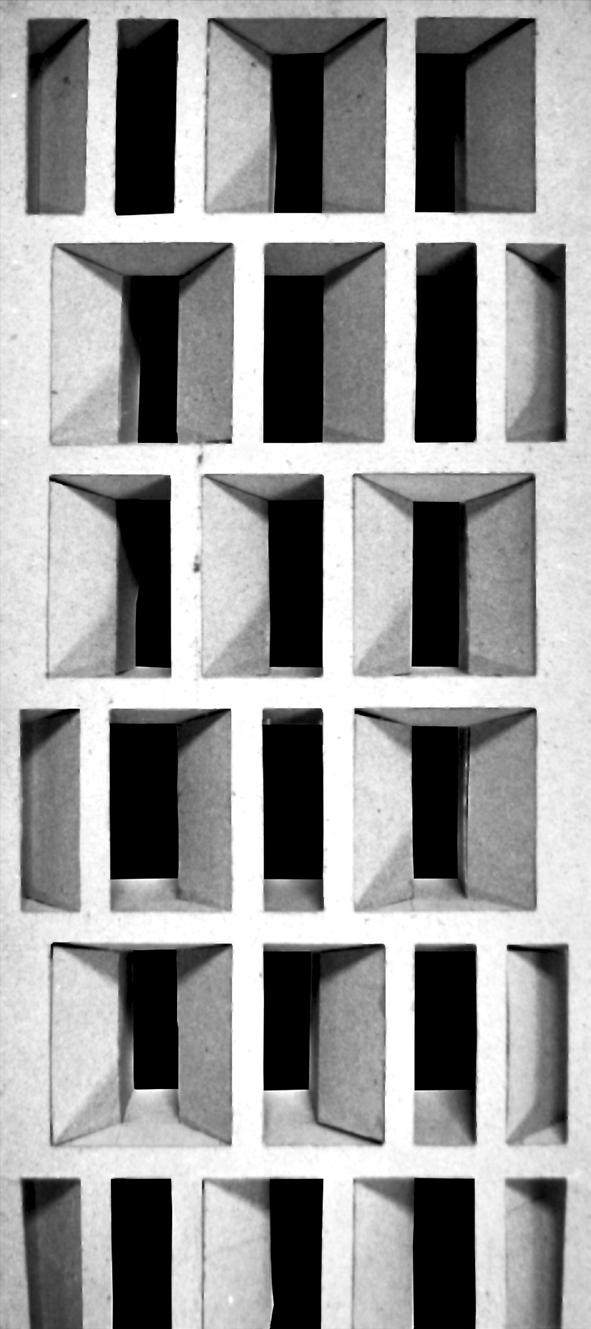

Monolito Esculpido

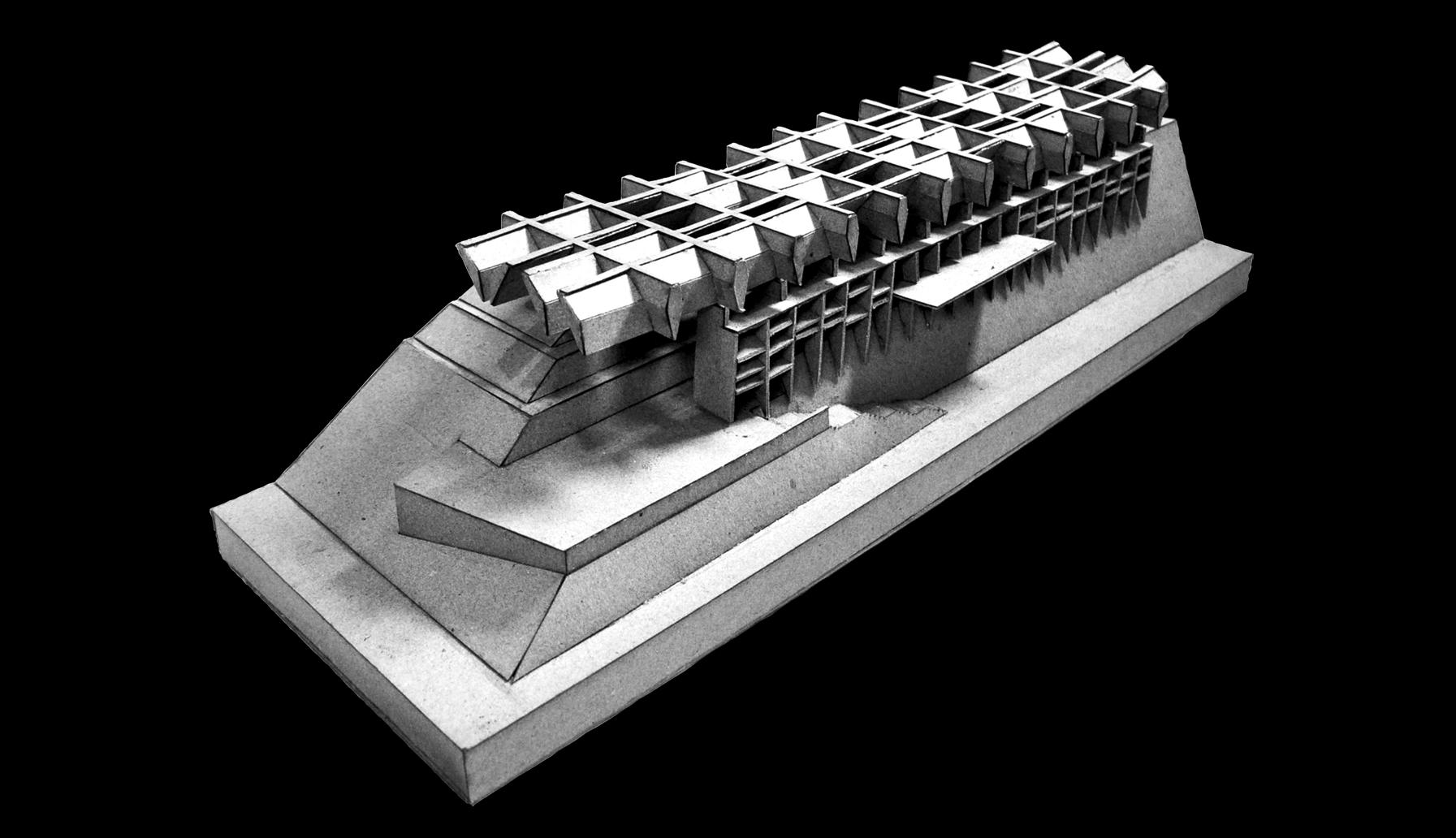

1:250 modelo pabellón

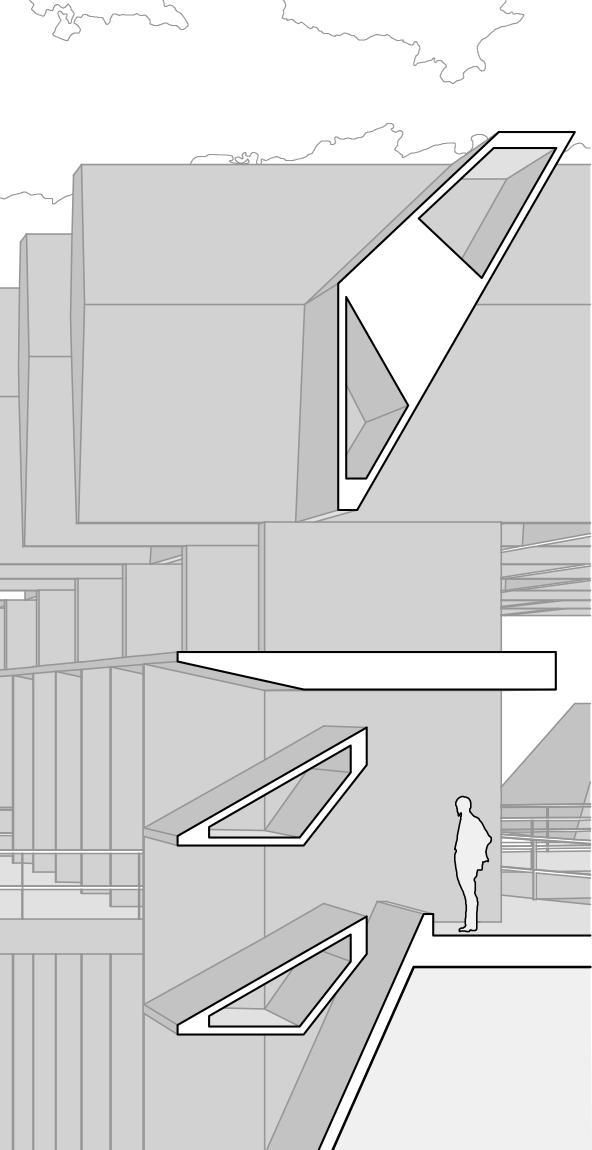

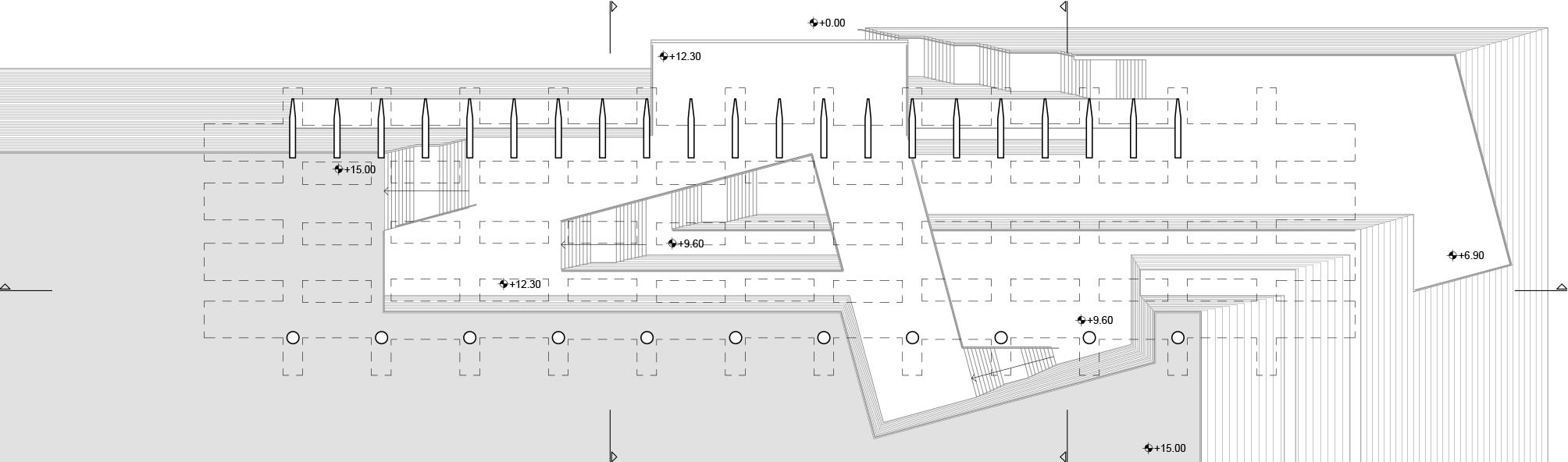

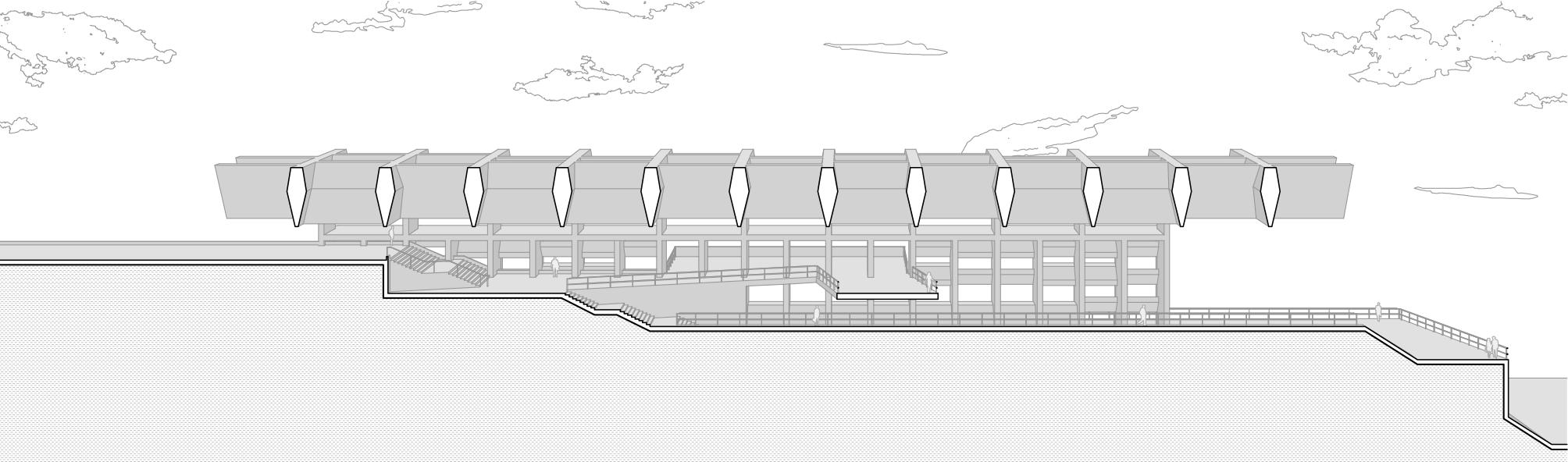

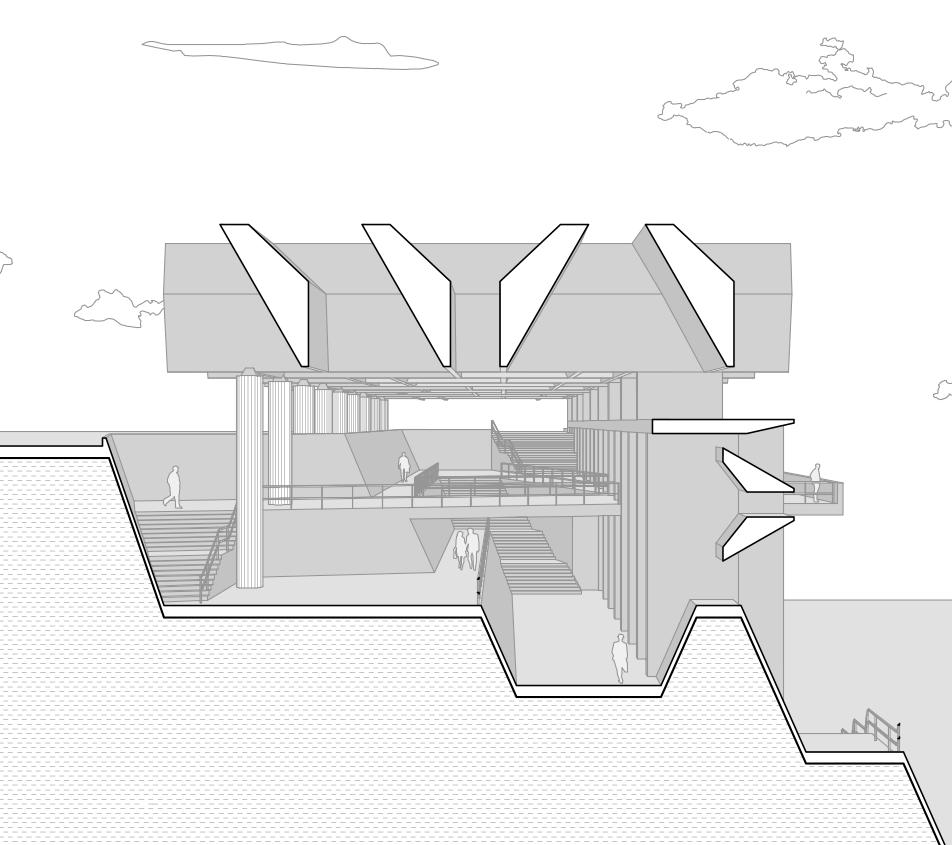

PABELLÓN DE LUZ corte transversal b-b´ corte longitudinal a-a´ planta acceso +15.0 m corte detalle c-c´

La pieza sirve como una gran estructura que cubre la totalidad del lugar, cual está conformado por espacios de gran magnitud. A pesar de no plantearse programa alguno, el pabellón está pensado como un espacio principal de distribución.

La estructura de la cubierta está conformada por elementos que no presentan una sección continua; sin embargo, cada elemento son ordenadas a partir de ejes que permite una sección parcial compartida entre las partes dispuestas de forma diferente. Dicha sección representa la sección útil de la viga y permite continuidad estructural a lo largo de toda la cubierta
