PORTAFOLIO
Jonathan Fajardo Duque Trabajos Académicos y Profesionales
Selección de proyectos realizados por Jonathan Fajardo Duque durante el periodo de Pregrado en la Universidad de Los Andes (enero 2018 a junio 2022), complementado por trabajos realizados para HS2E Estudio de Arquitectura durante el periodo de trabajo para ésta (marzo a agosto de 2022).
Aquí se muestran de forma concreta tanto habilidades para proyectar arquitectura en diferentes escalas así como capacidades de representación gráfica a través de diferentes medios.
Contenido
Arquitectura para la Pandemia - Mobiliario
Conjunto Residencial Sinergia - Proyecto de Vivienda
Casa de la Cultura Talvisali - Centro Cultural
Centro Colombiano de Arquitectura - Museo Programa Híbrido
Trabajos Audiovisuales - Videos de Análisis y Exposición
HS2E - Trabajos realizados para el Estudio de Arquitectura
01 02 03 04 05 06
Experimental

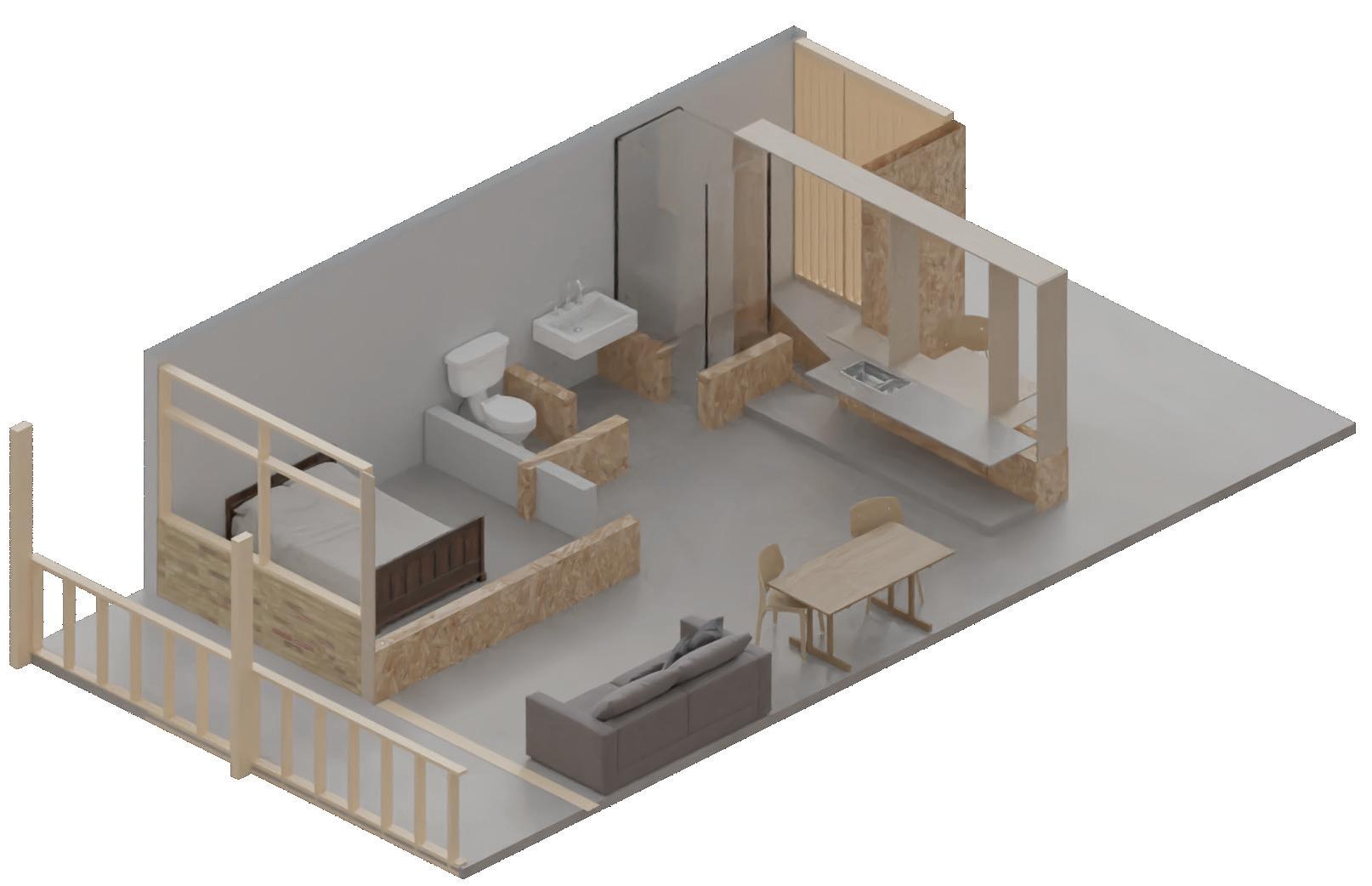

01. Arquitectura para la Pandemia - Mobiliario Experimental

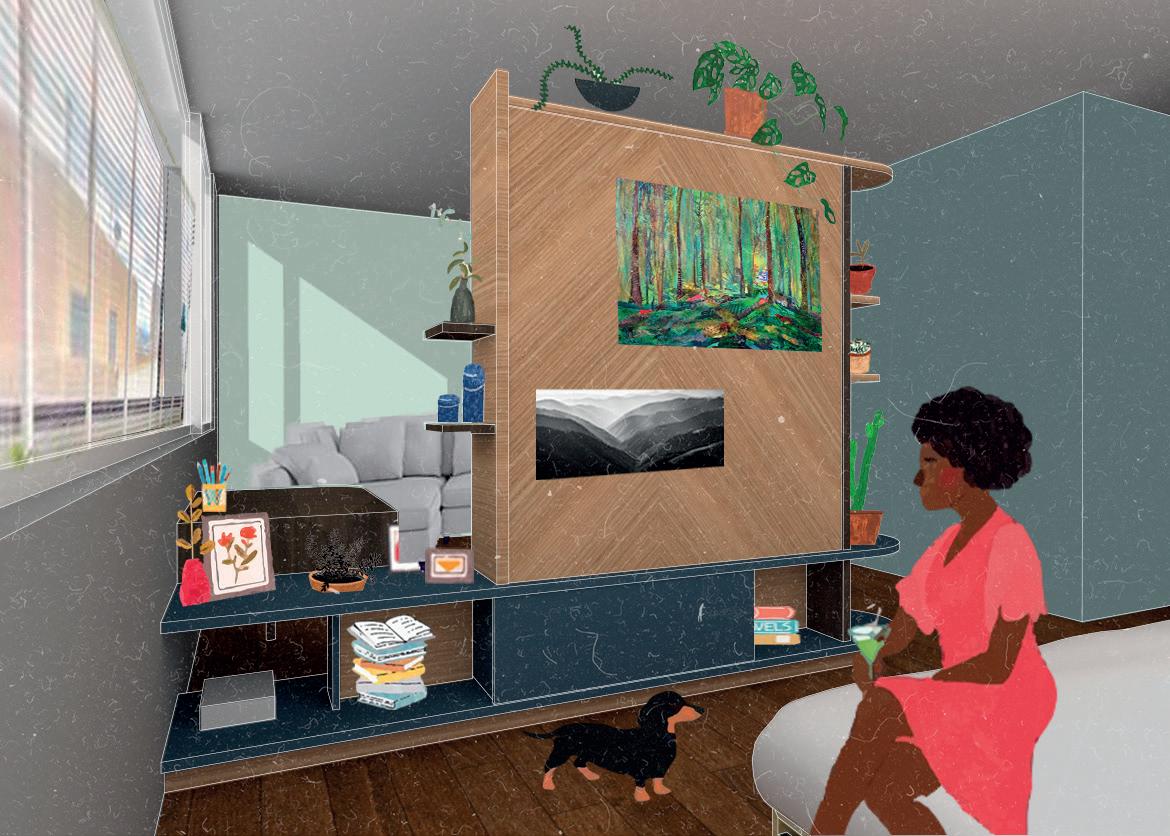

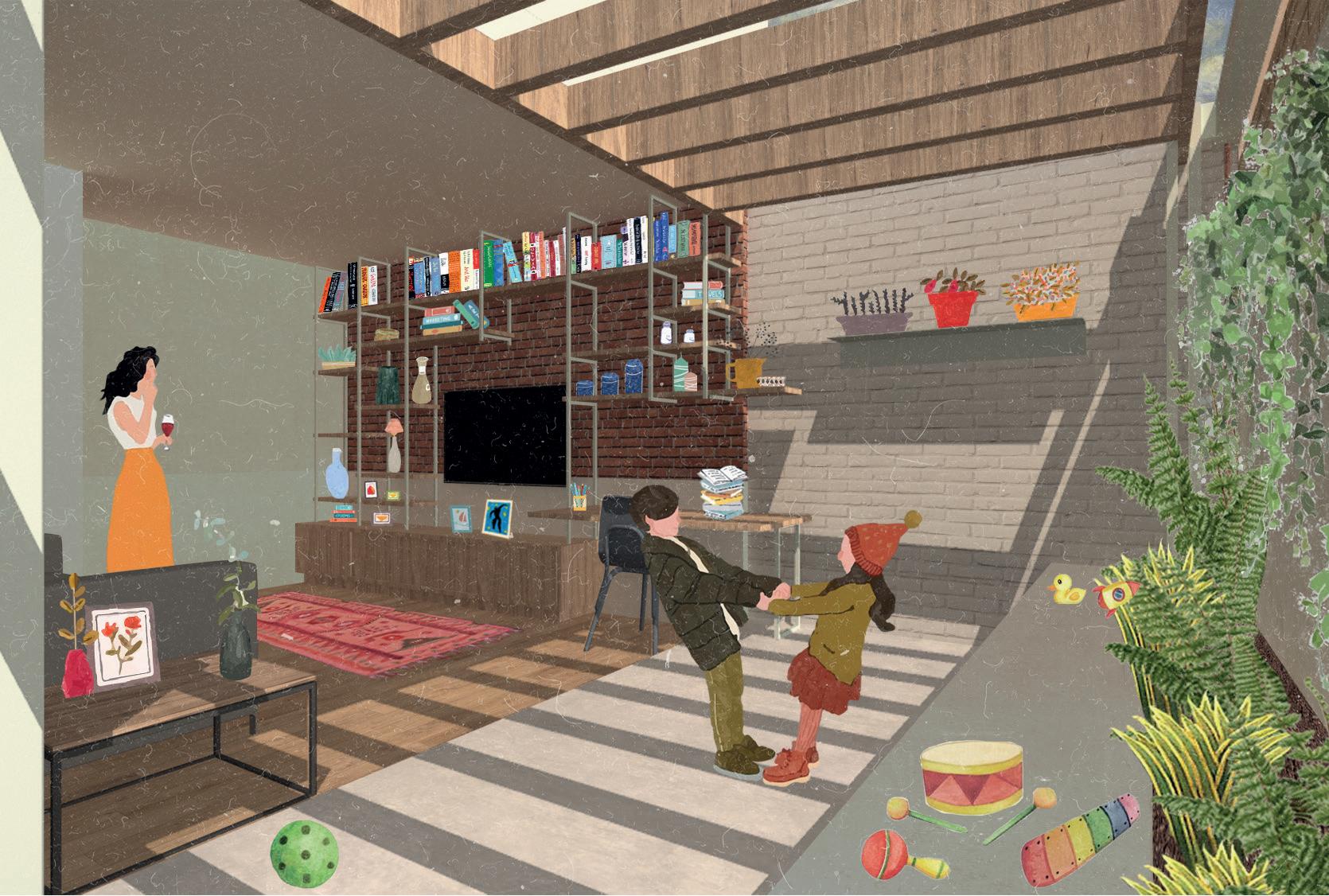

Propuesta 1: Muro Habitable

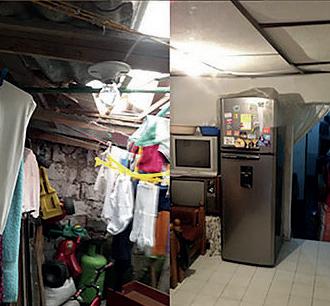

La Dinámica del Habitante
- Vivienda de bajo costo.
- Poco espacio útil genera acumulación
- ¿Solo se puede aprovechar el espacio en plata?
- ¿Se puede hacer un uso más eficiente del espacio sin agregar mobiliario de gran volumen para almacenamiento?
El Covid y sus Efectos

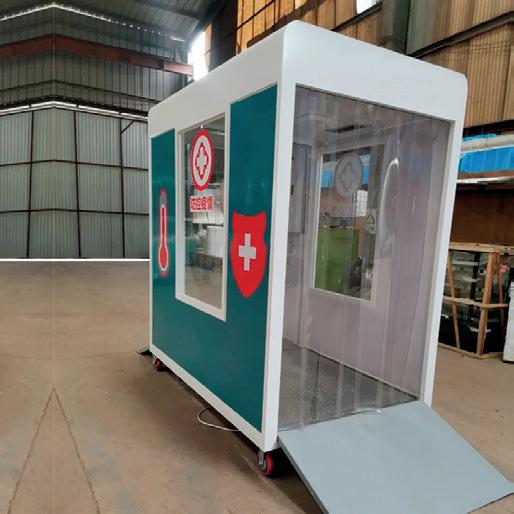

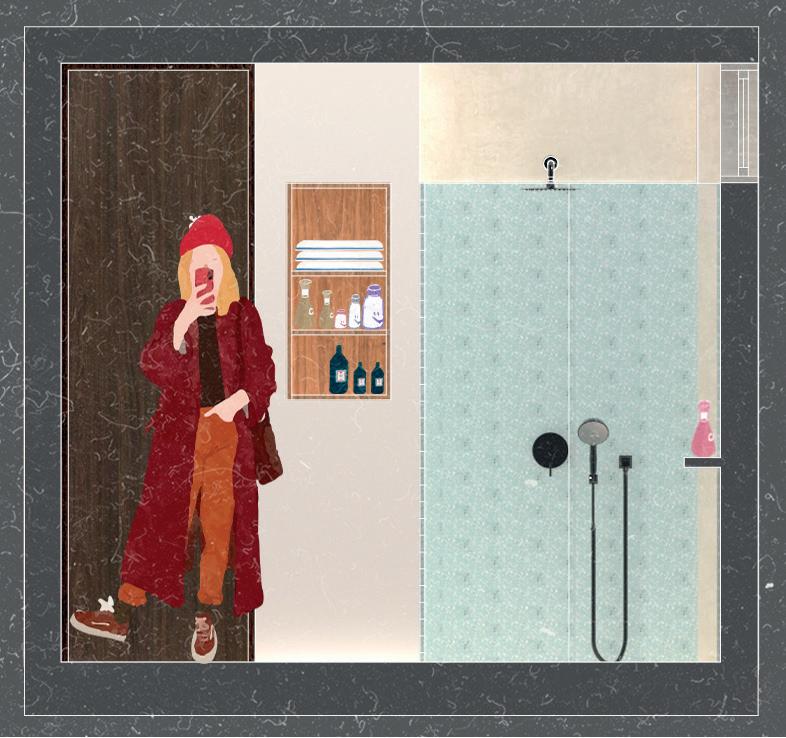

- Espacio de desinfección como nueva necesidad en el hogar
- Se puede crear un espacio de desinfección y transición entre la calle y la casa
Acceso
- Rehabilitar el espacio y descongestionar la vivienda
- Tener otro tipo de espacio para acomodar los bienes mejora el confort de la vivienda
La Nueva Ocupación

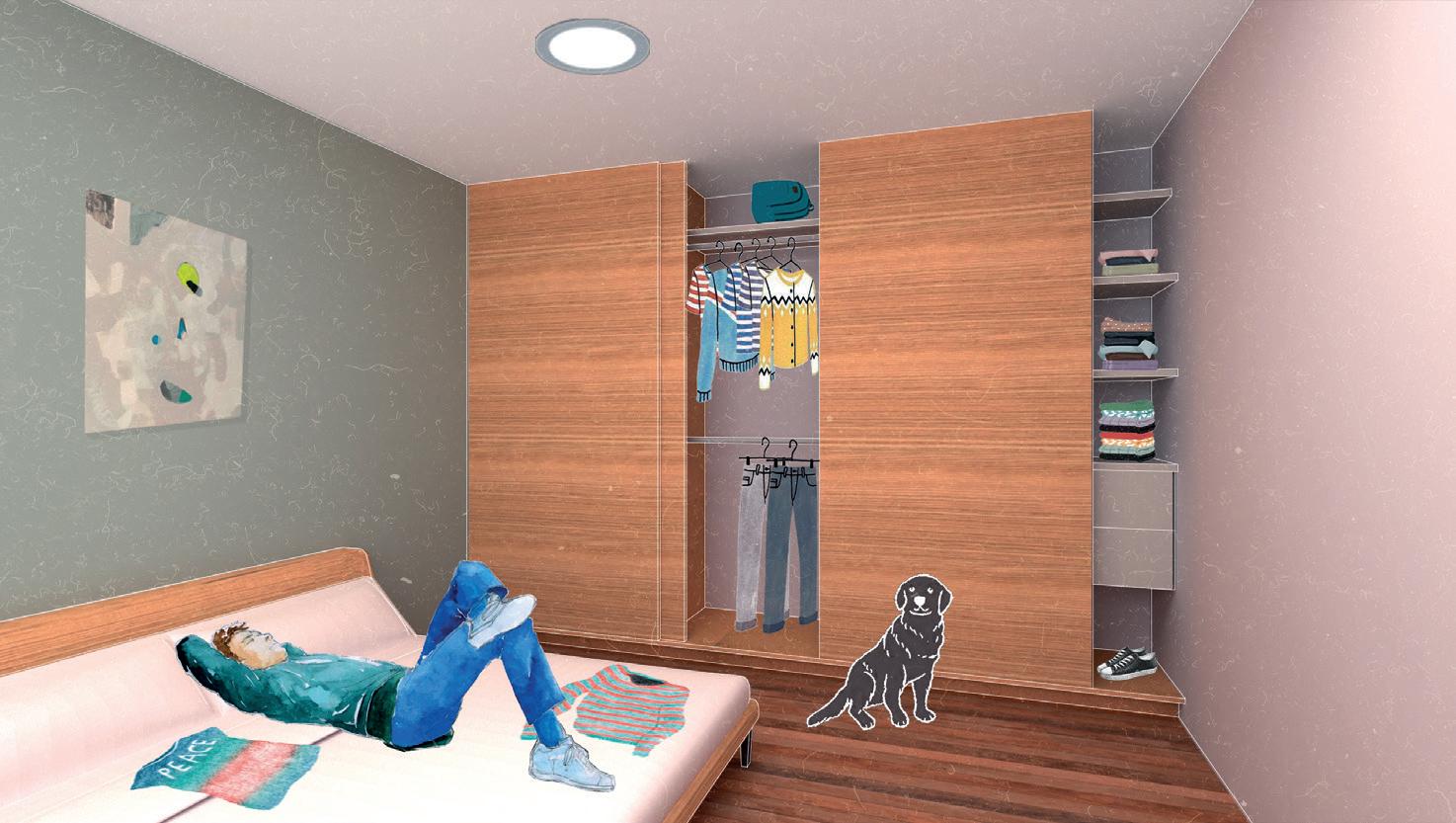

El muro más allá de ser un limite. -¿Muro como mobiliario?

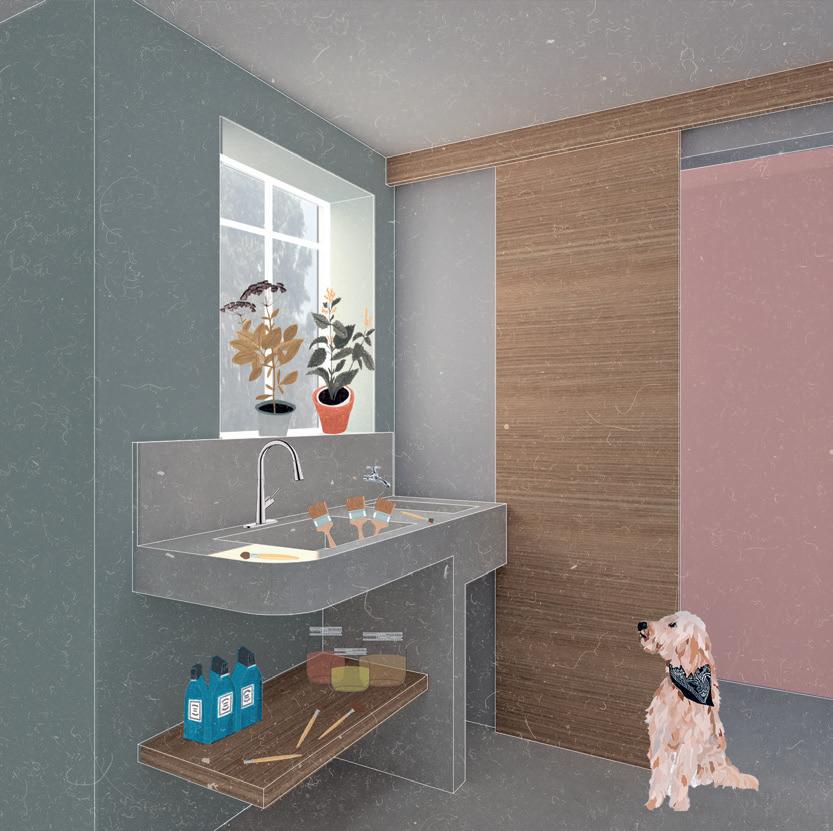

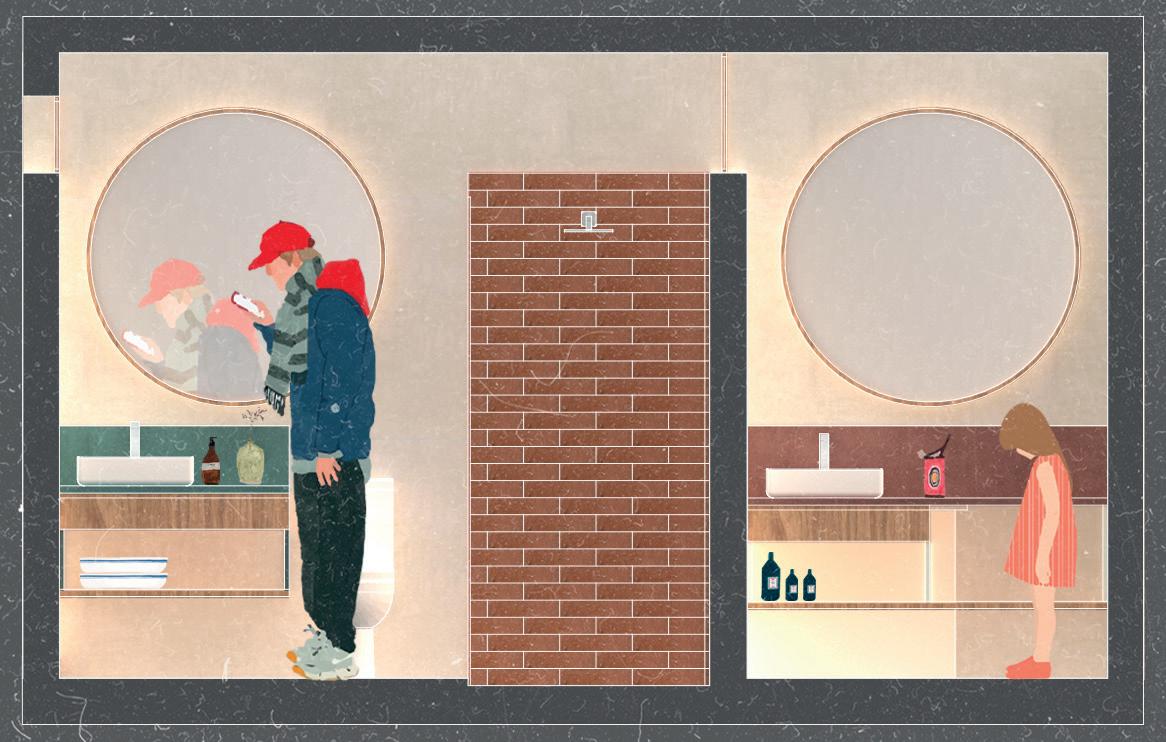

Módulo de desinfección a mobiliario de transición
- Aumento del espacio libre
- Facilidad de aseo y desinfección al entrar a casa
- Nueva distribución de actividades dentro de la vivienda
- Funcionamiento variable y dinámico según necesidad
- El habitante decide qué forma le da al mobiliario
Inserción de repisas -Posición libre y a voluntad del propietario.
¿Cómo transformar el espacio?
El mobiliario nace del muro
Propuesta 2:
Saca la casa por la ventana

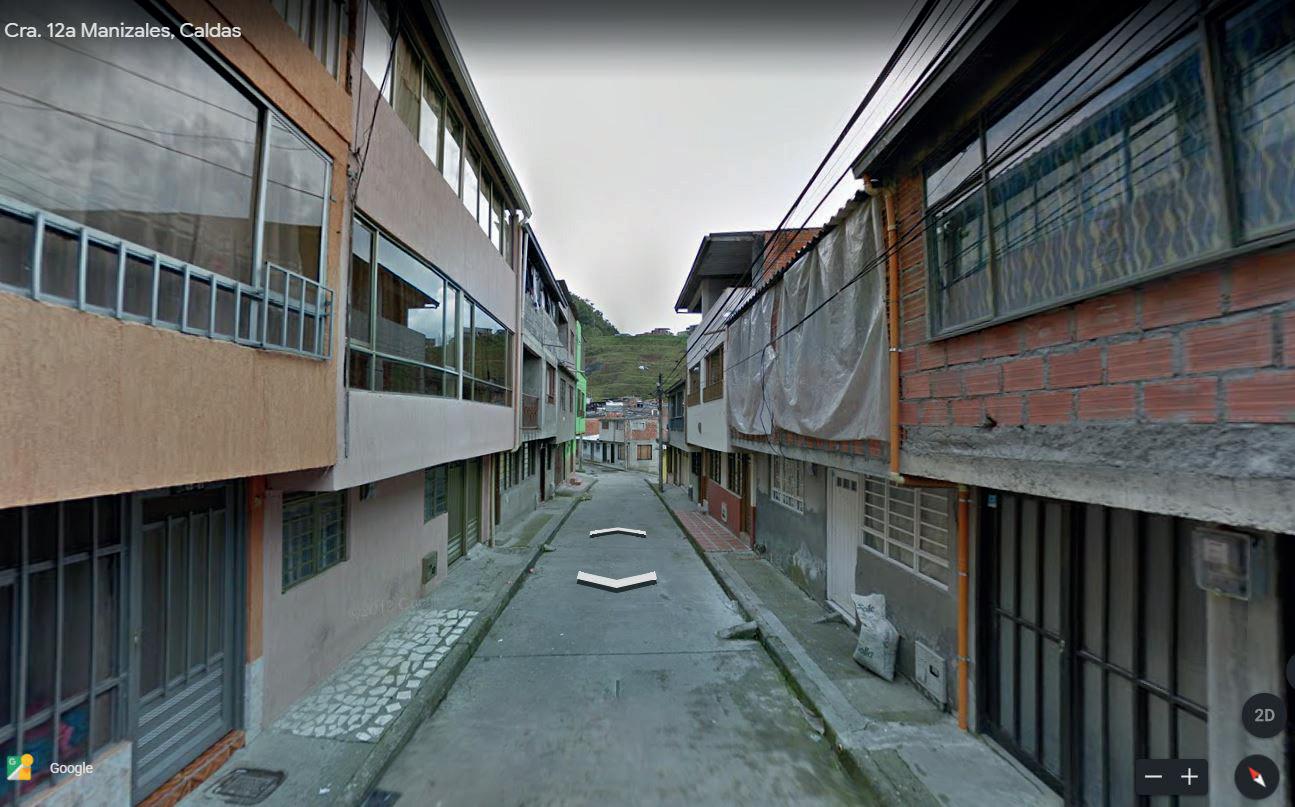

- Calles angostas con fachadas cerradas
- Falta de contacto social debido al confinamiento
- Espacio público inexistente
- ¿Aprovechar fachadas como espacio público?
- Propuesta de estructura plegable inspirada en el origami
- Transición entre interior y exterior sin salir de casa
- Genera espacios conluz y ventilación que permiten interacción entre vecinos
Puente Balcón Conjunto
Aprovechar las ventanas para “Salir sin tener que salir”
Módulos plegables Fácil instalación y manejo
Conexión entre vecinos

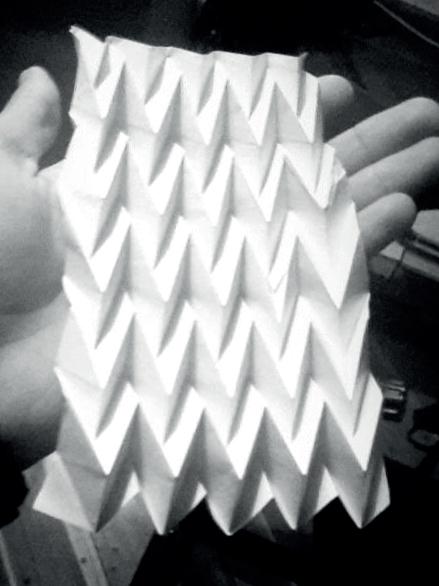

Origami Miura
SINERGIA
- Proyecto de Vivienda
Perfiles de Usuario - Tipos de Hogares
Pareja Sin Hijos Adultos Free
Hogares Monoparentales Hogares Biparentales
Pareja Adultos Mayores Hogar Familia Extendida
Usos en Primer Piso:
Vivienda
Vivienda
Locales
Equipamiento/Espacio
Productiva)
Mediante el planteamiento de un primer piso comercial en el bloque colindante a la alameda se busca tener actividad a lo largo de esta, generando flujo de gente hacia el norte para que conectar con el humedal y el parque.
En los bloques de vivienda de interés social se plantea que en primer piso haya la posibilidad de tener vivienda productiva, donde diferentes tipos de familia pueden modular los apartamentos según sus necesidades e intereses.

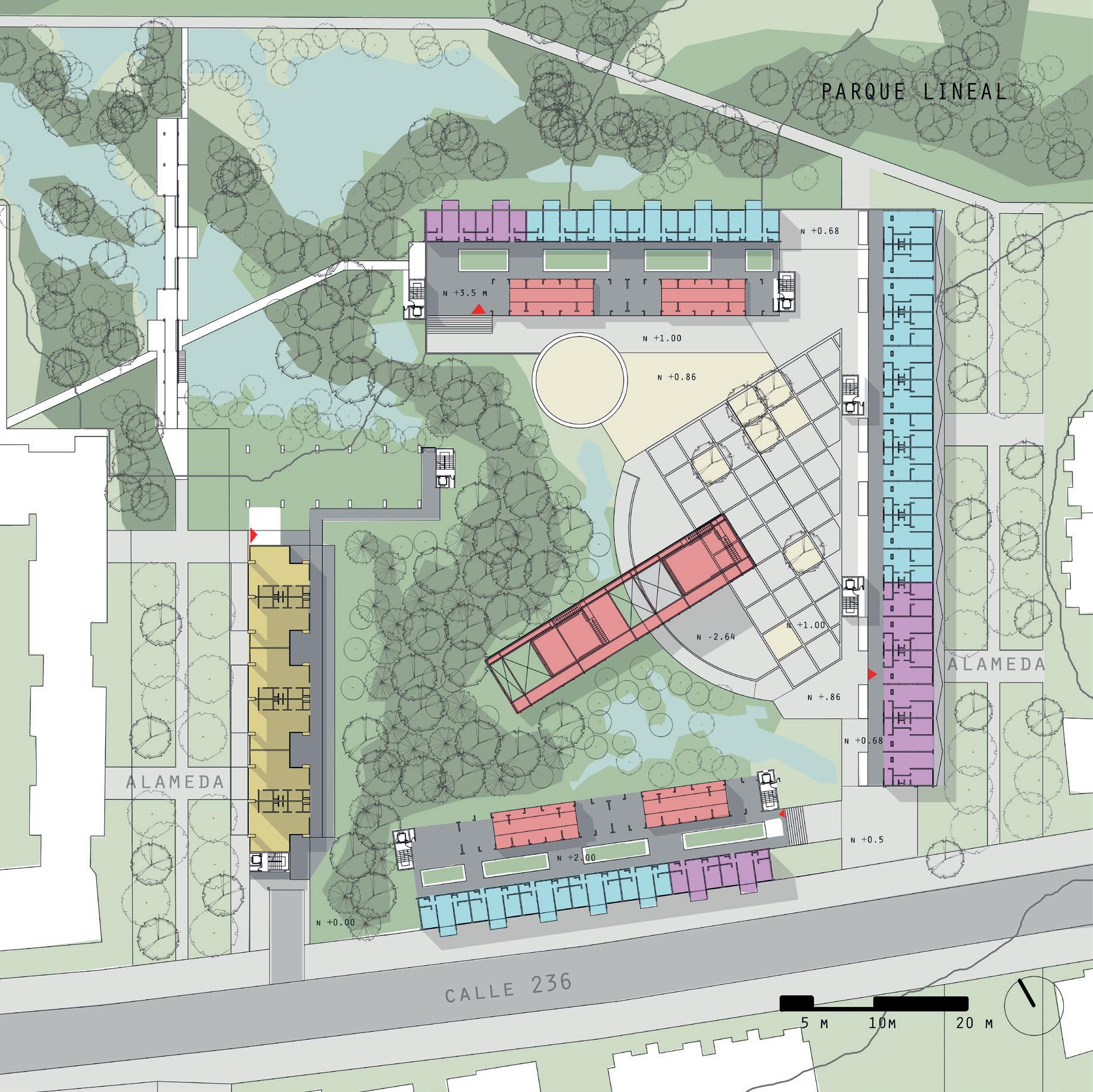

02. Conjunto Residencial Sinergia

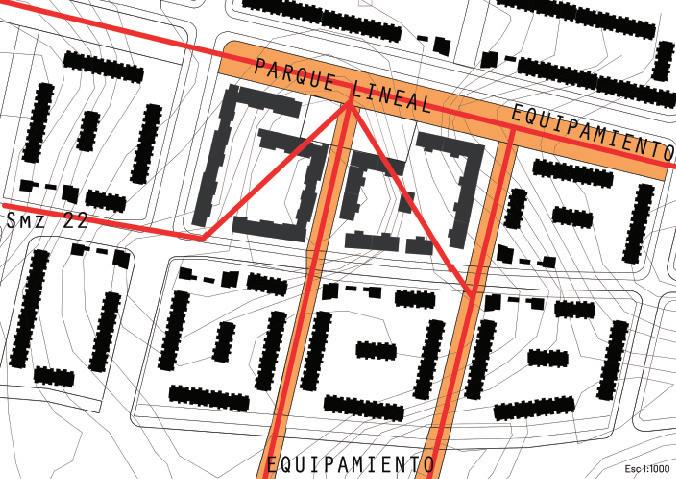

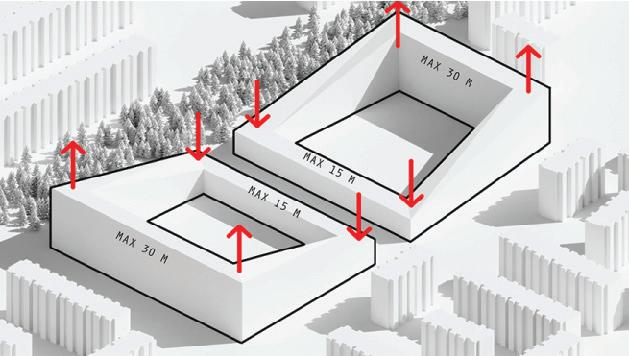

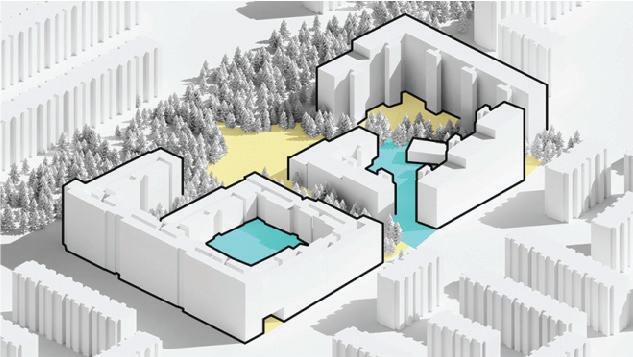

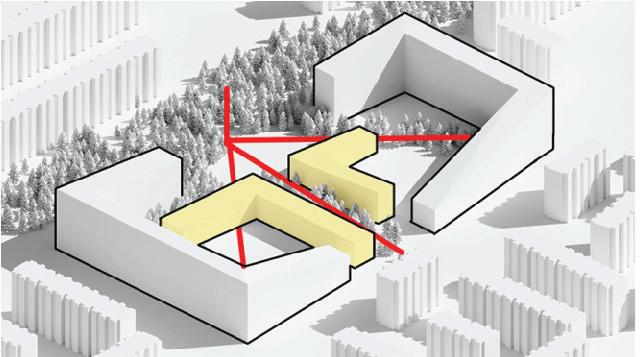

N 50 150 300 Localización Lagos de Torca Avenida Guaymaral Avenida Boyacá Generar conexiones con la estructura ecológica planteada en el Plan Parcial El Bosque. Organizar las manzanas en tipología de claustro para generar espacio público al interior Escalonar los bloques con las mayores alturas hacia los extremos y las menores hacia el interior. Organizar la manzana de tal forma que se genere un tridente compositivo para generar recorridos y visuales. El espacio más público se va a dar en las periferias, mientras que lo comunal estará delimitado por los bloques.
Comerciales
comunal
Productiva
(Posibilidad
Usos en el Proyecto:
Gimnasio Múltiple
Zonas Wifi entre Circulaciones
Sala Adultos
Sala Flexible
Administración
Sala Adultos
Sala Flexible
Administración
Zonas Wifi entre Circulaciones
Biblioteca y Café Internet
Sendero Elevado
Talleres de Trabajo
La biblioteca de uso completamente público busca generar actividad en la zona al atraer a usuarios de conjuntos aledaños y del exterior del barrio. Se piensa como un centro de información y conocimiento donde cualquiera puede acceder y encontrar todo lo que se necesite.
También cuenta con talleres de trabajo semi enterrados que buscan generar oportunidades laborales y de emprendimiento para los residentes. Sin limitarse a ningún rango de edad ni hogar cualquiera puede acceder a estos talleres para trabajar generando ingreso personal y renta para mantenimiento de los espacios.
Se plantean en el proyecto espacios comunales tanto en primer piso como en altura con distintos niveles de privacidad:
- En primer piso se tienen espacios más abiertos al público y generadores de oportunidades laborales y relaciones entre vecinos de la zona.
- Dentro de los bloques se tienen espacios flexibles según el momento del día para utilizar el espacio.
- Las terrazas buscan generar espacios más intimos sin estar cerrados al público, lo que promueve relaciones entre vecinos del proyecto.
Sala Flexible Sala Adultos Uso de Día
Uso de Noche
Uso de Día Uso de Noche
Uso de Día Uso de Noche
Administración Zonas Wifi entre Circulaciones
Gimnasio Múltiple
Sendero Elevado

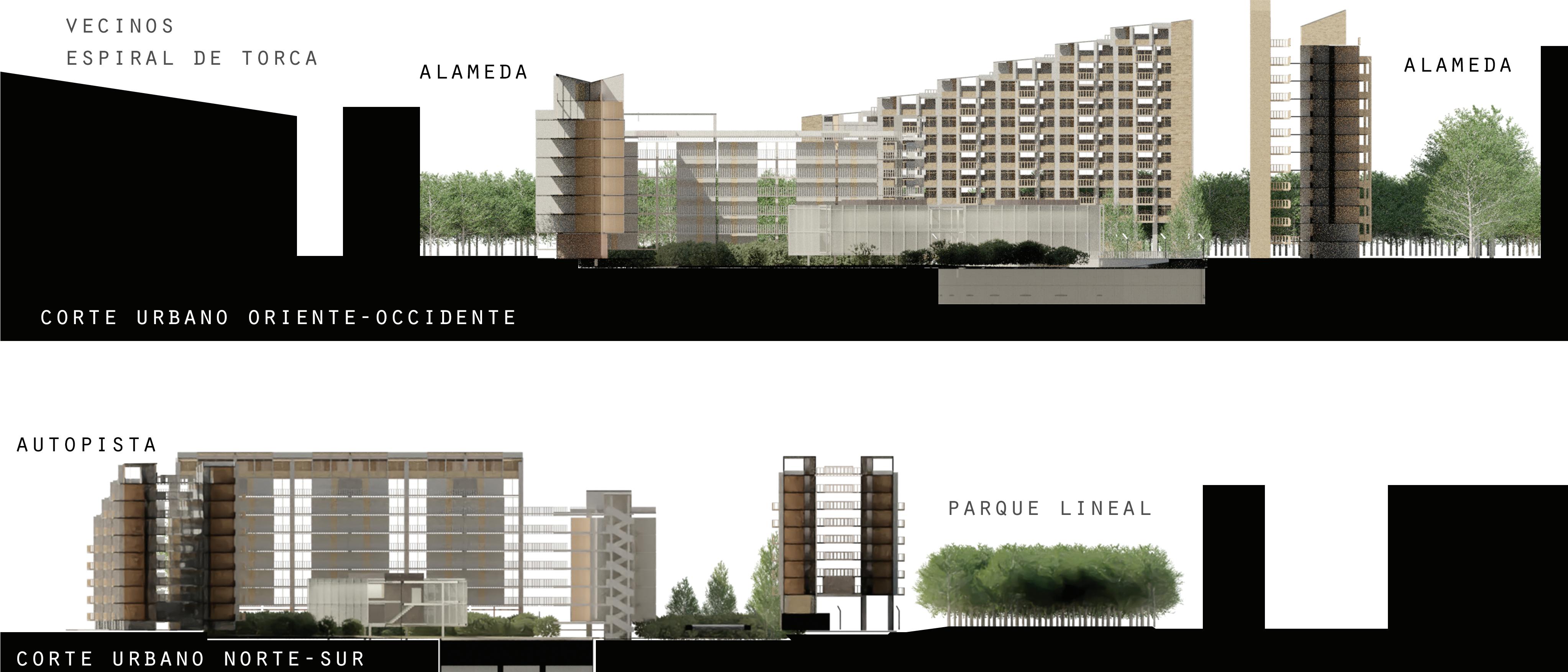

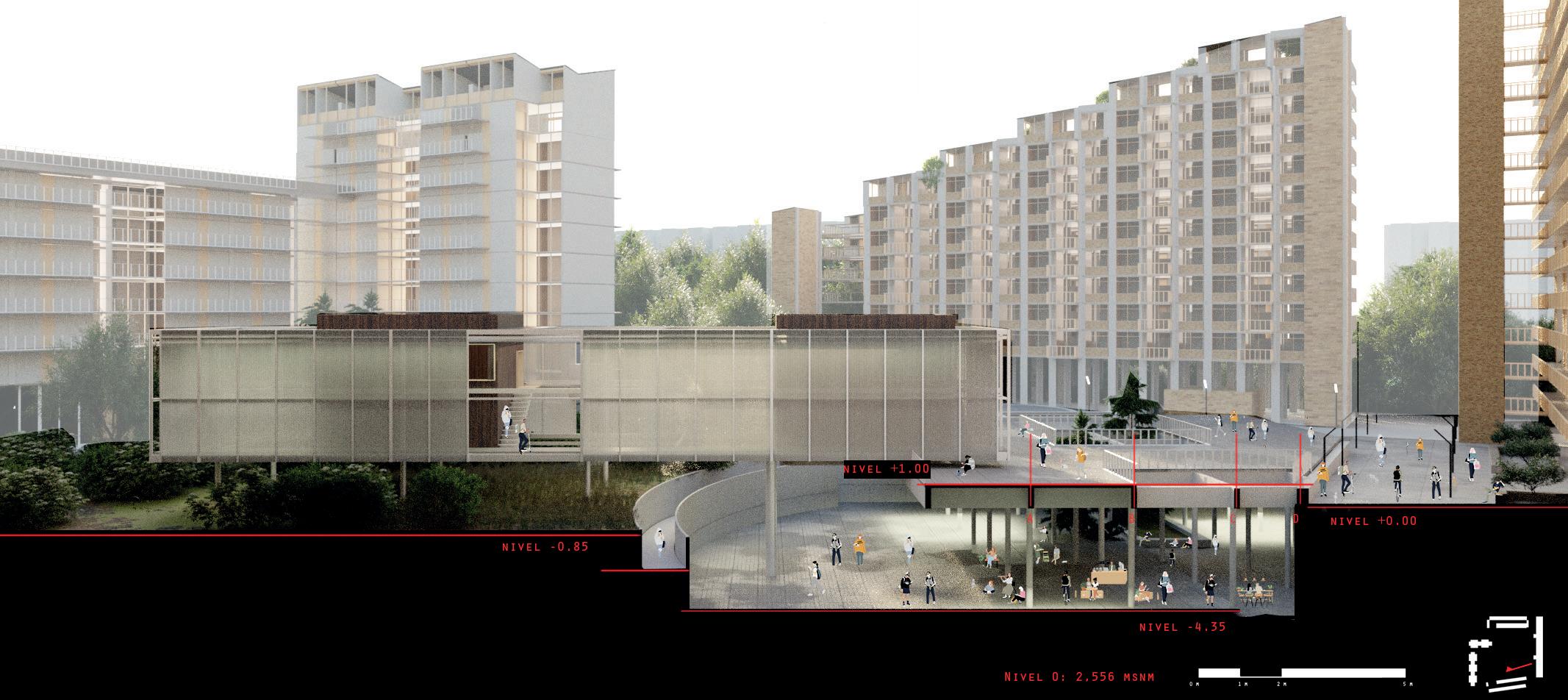

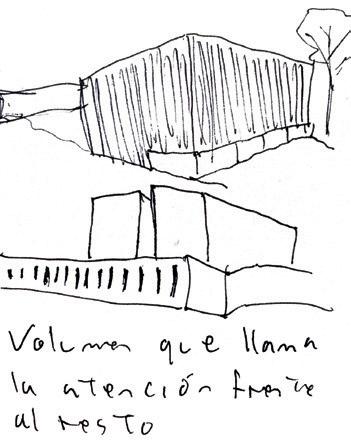

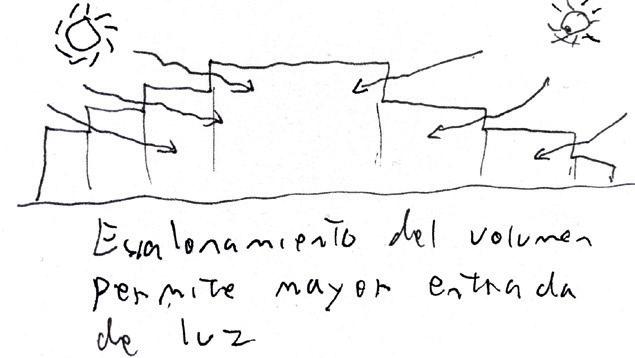

Bloque Norte-Sur Bloques Oriente-Occidente Bloque No VIS +3.6m +6.2m N +8.8m N +11.4m N +14.0m N +16.6m N +19.2m N +2.5m +5.0m N +7.5m N +10.0m N +12.5m N +15.0m N +17.5m N +20.0m N +22.5m N +25.0m N +27.5m N +30.0m +12.5m +15.0m +17.5m +22.5m +25.0m 0 5 15 30 0 5 15 300 5 15 30 Planta Tipo Fachada Planta Tipo Fachada Planta Tipo Fachada Cada uno de los diferentes bloques se plantea morfológicamente pensando para responder no solo a la distrubición interior así como a factores climáticos como la influencia del sol y los vientos

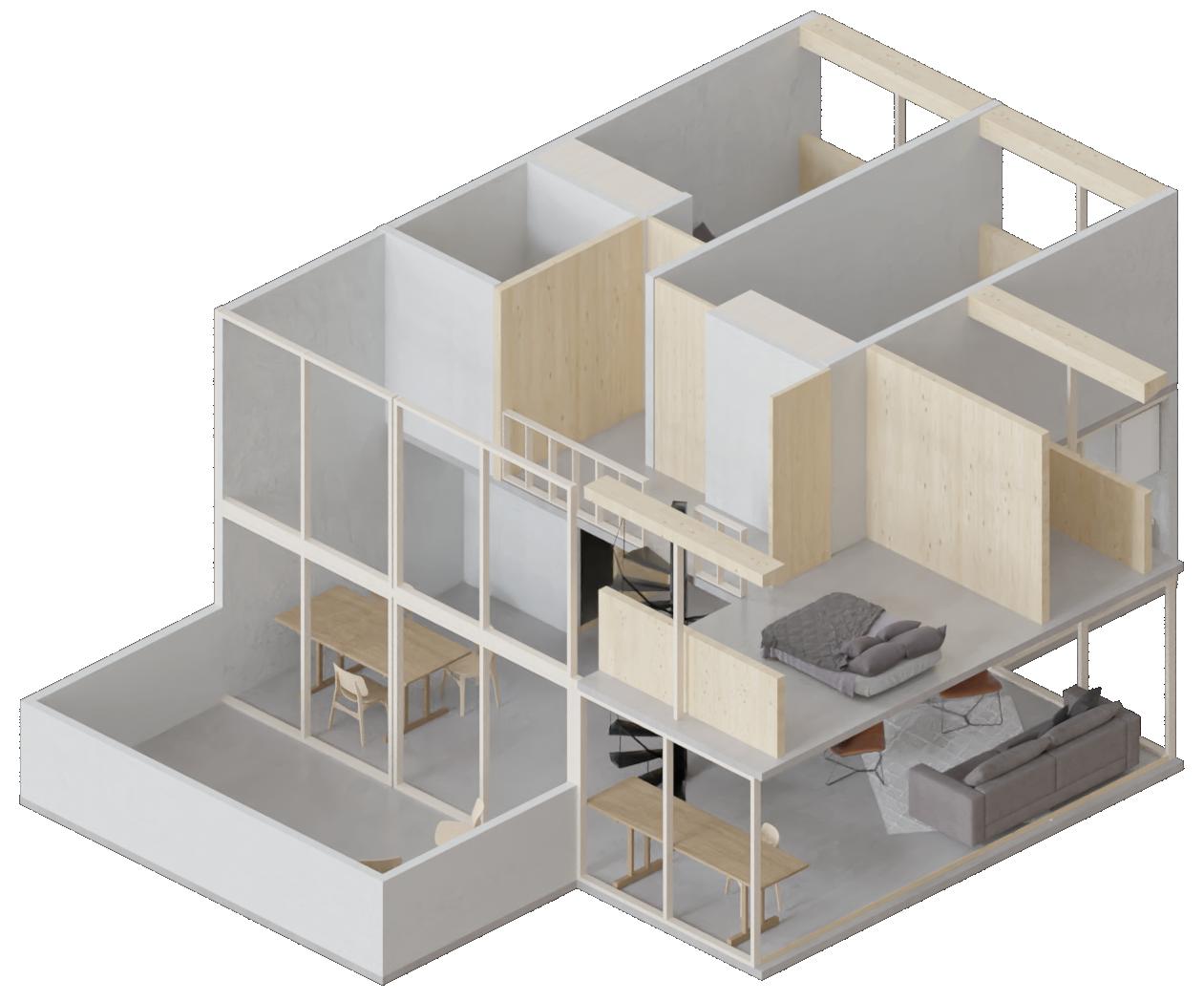

1 3 Piso 1 Piso 2 0 1 3 6 Módulo 1 Vivienda Productiva Módulo 2 Módulo 4Módulo 3 0 1 3 6 0 1 3 6 0 1 3 6 0 1 3 6 Planteado para: Adultos Free, Parejas sin Hijos, Pareja Adultos Mayores. Planteado para: Hogares Monoparentales Biparentales. Planteado para: Hogares Monoparentales y Biparentales. Planteado para: Hogares Biparentales y Familia Extendida (Corre riesgo de hacinamiento) Vivienda VIS - Tipo BÁrea: 42 m2 Número de Unidades: 224 Vivienda No VIS - Tipo SimplexÁrea: 82 m2 Número de Unidades: 80 Vivienda No VIS - Tipo DuplexÁrea: 120 m2 Número de Unidades: 4 Planteado para: Hogares Monoparentales Biparentales. Planteado para: Hogares Biparentales y Familia Extendida Habitaciones espaciosas y bien iluminadas Baño privado Cocina con penísula y buena iluminación Espacio flexible con doble fachada Baño social múltiple Cuarto de lavado y almacenamiento Terraza privada con visual al parque Habitación principal con baño privado Sala/Comedor con doble altura Espacio flexible con doble fachada Baño Secundario Habitaciones secundarias amplias bien iluminadas Módulo 1-Vivienda Productiva Módulo 2 Módulo 3 0 1 3 60 1 3 6 0 1 3 6 Planteado para: Adultos Free, Parejas sin Hijos, Pareja Adultos Mayores. Planteado para: Hogares Monoparentales y Biparentales Planteado para: Adultos Free, Parejas sin Hijos, Pareja Adultos Mayores. Vivienda VIS - Tipo AÁrea: 45 m2 Número de Unidades: 197 Baño múltiple para ser utilizado por dos personas a la vez Cuarto de lavado, baño y cocina forman barra de servicios Todos los ámbitos no especializados pueden modificarse a necesidad de los usuarios Habitaciones amplias y flexibles Habitaciones amplias y flexibles Baño múltiple para ser utilizado por dos personas a la vez Cuarto de lavado y cocina con aberturas hacia el pasillo Área social flexible Integra sala, comedor cocina Fachada retrocedida da espacio a balcón
Estructura

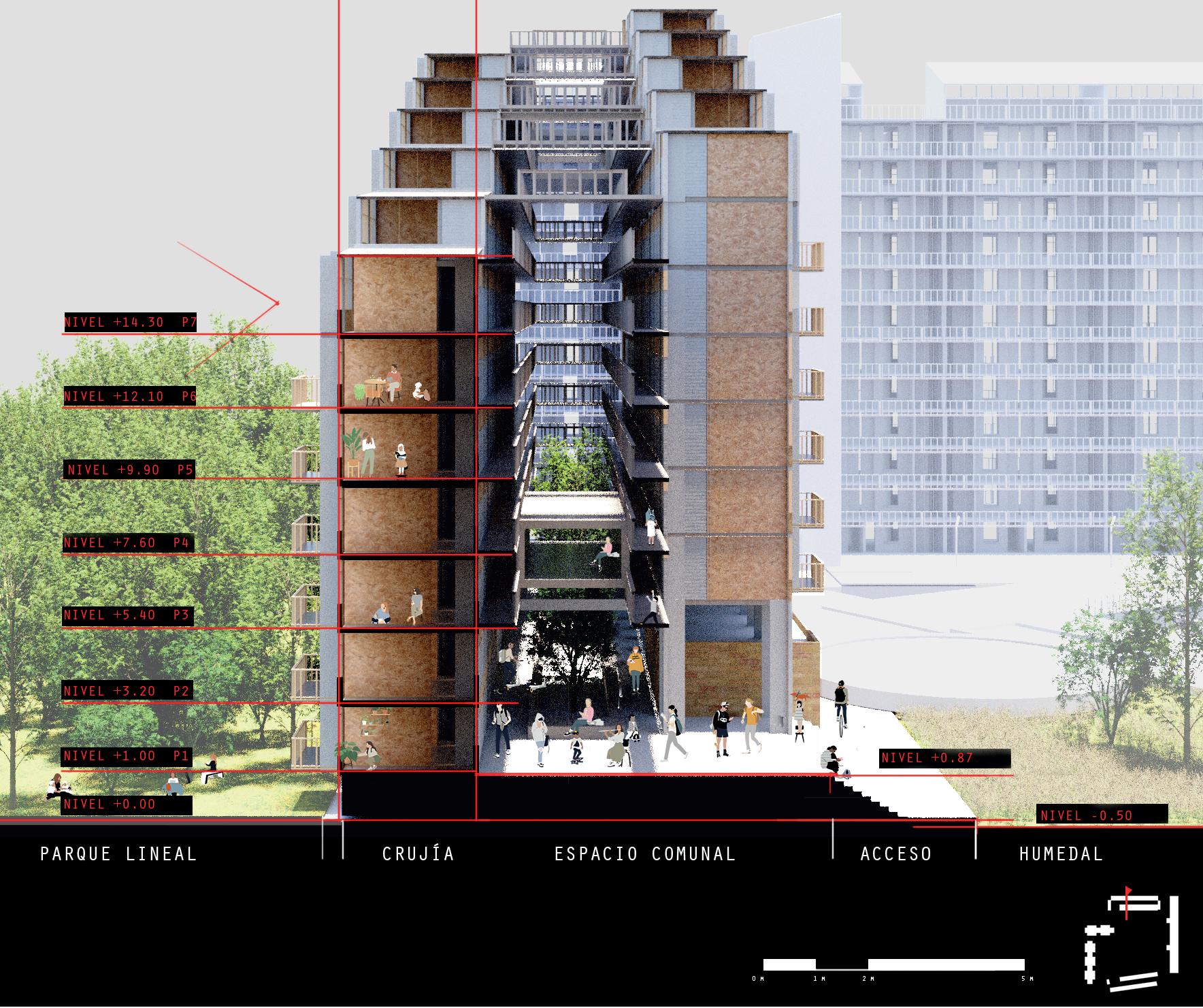

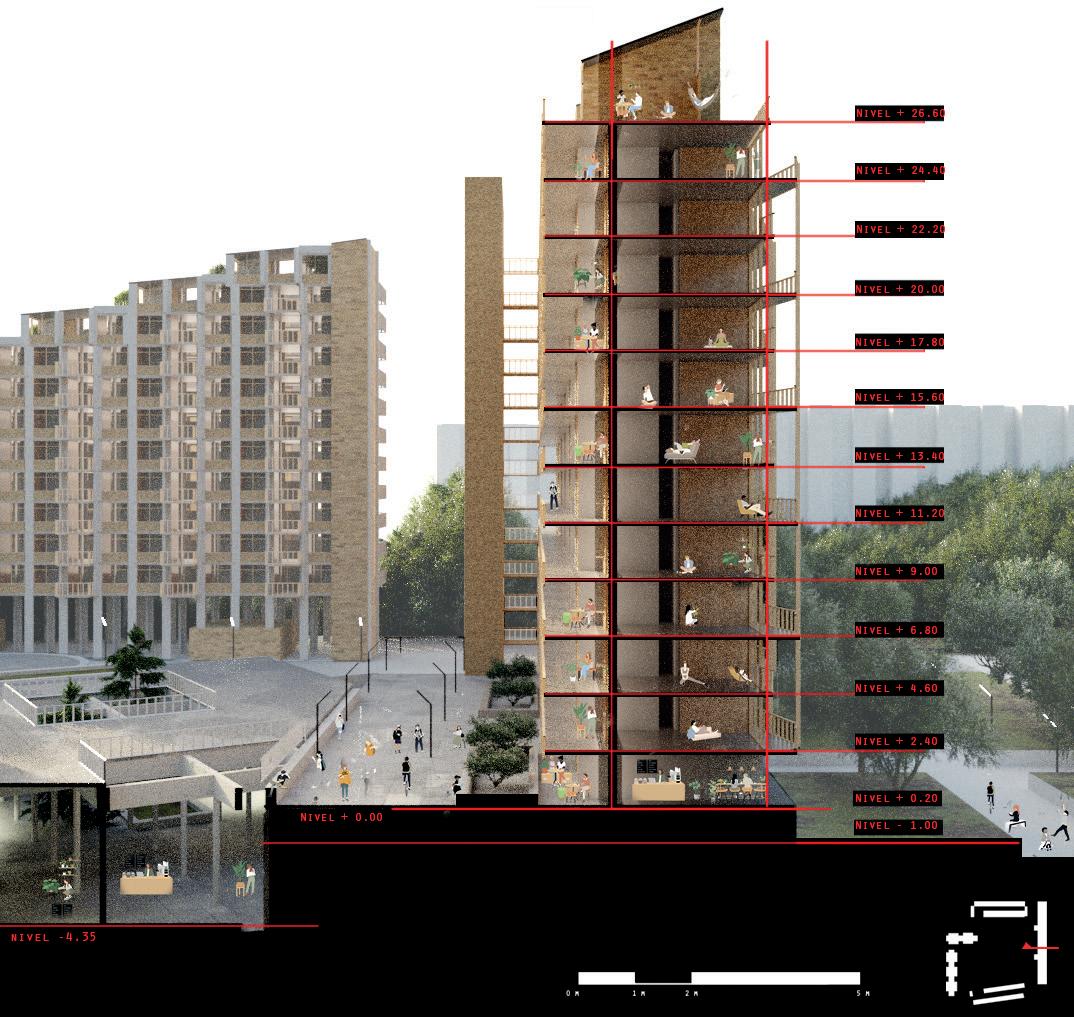

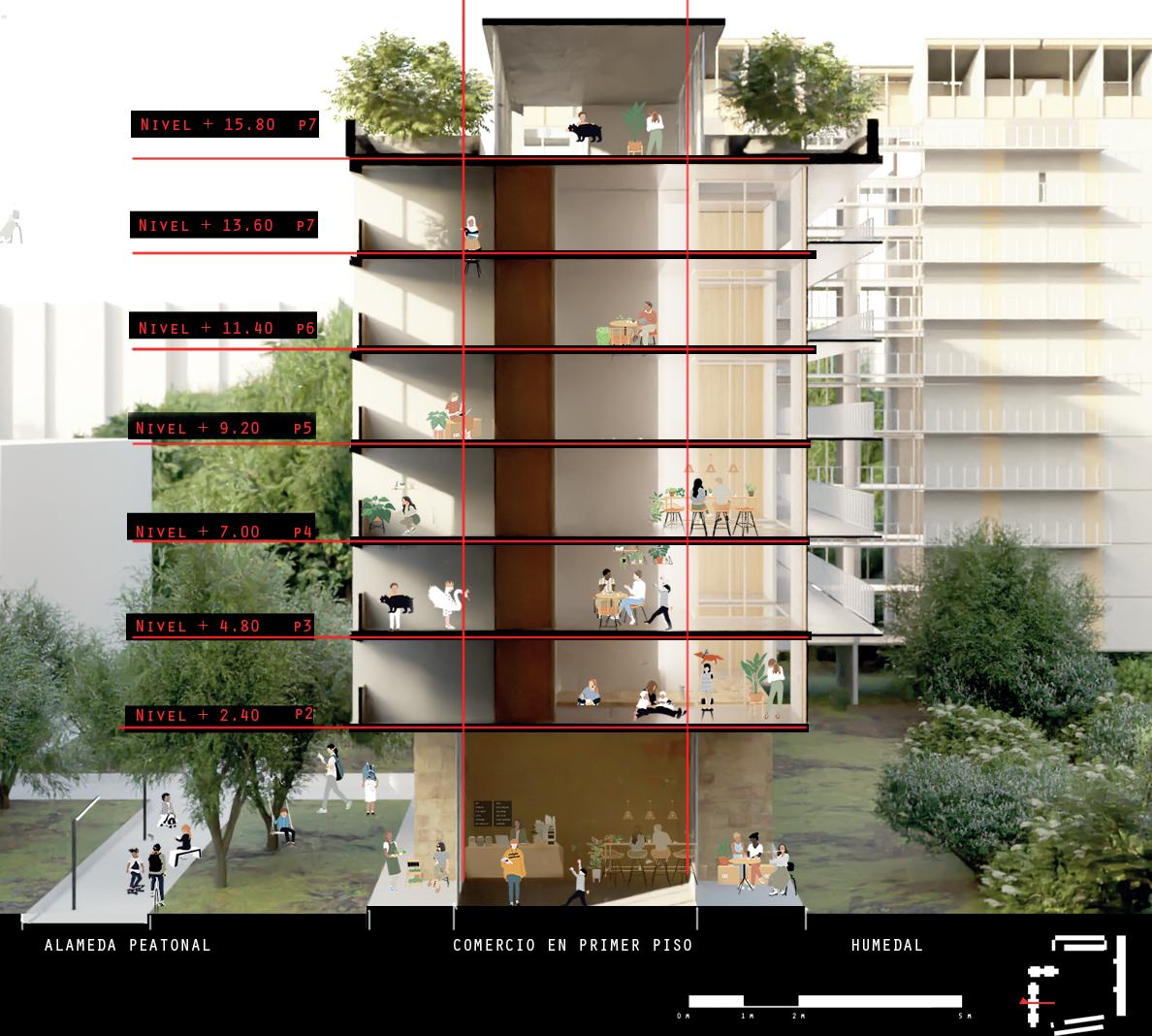

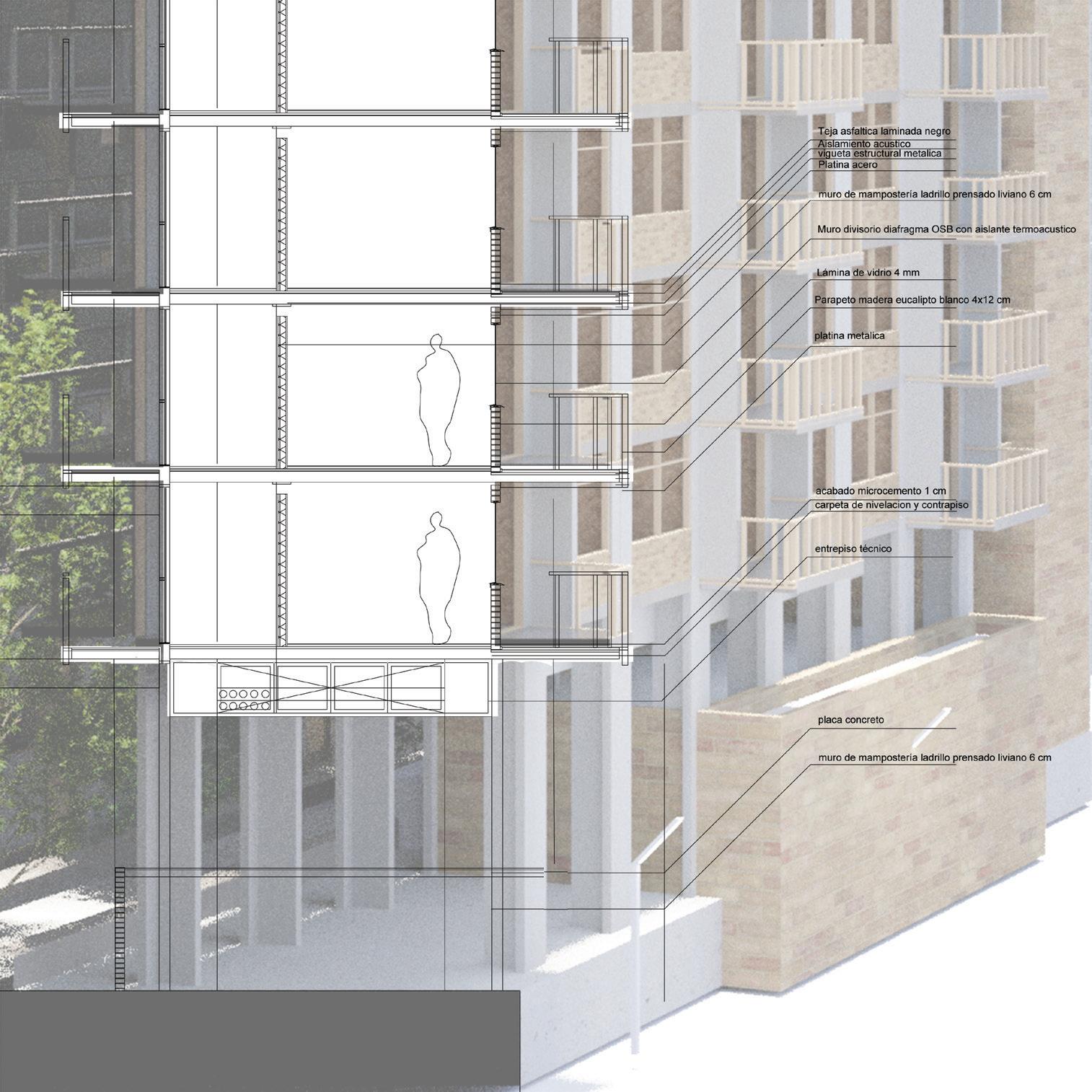

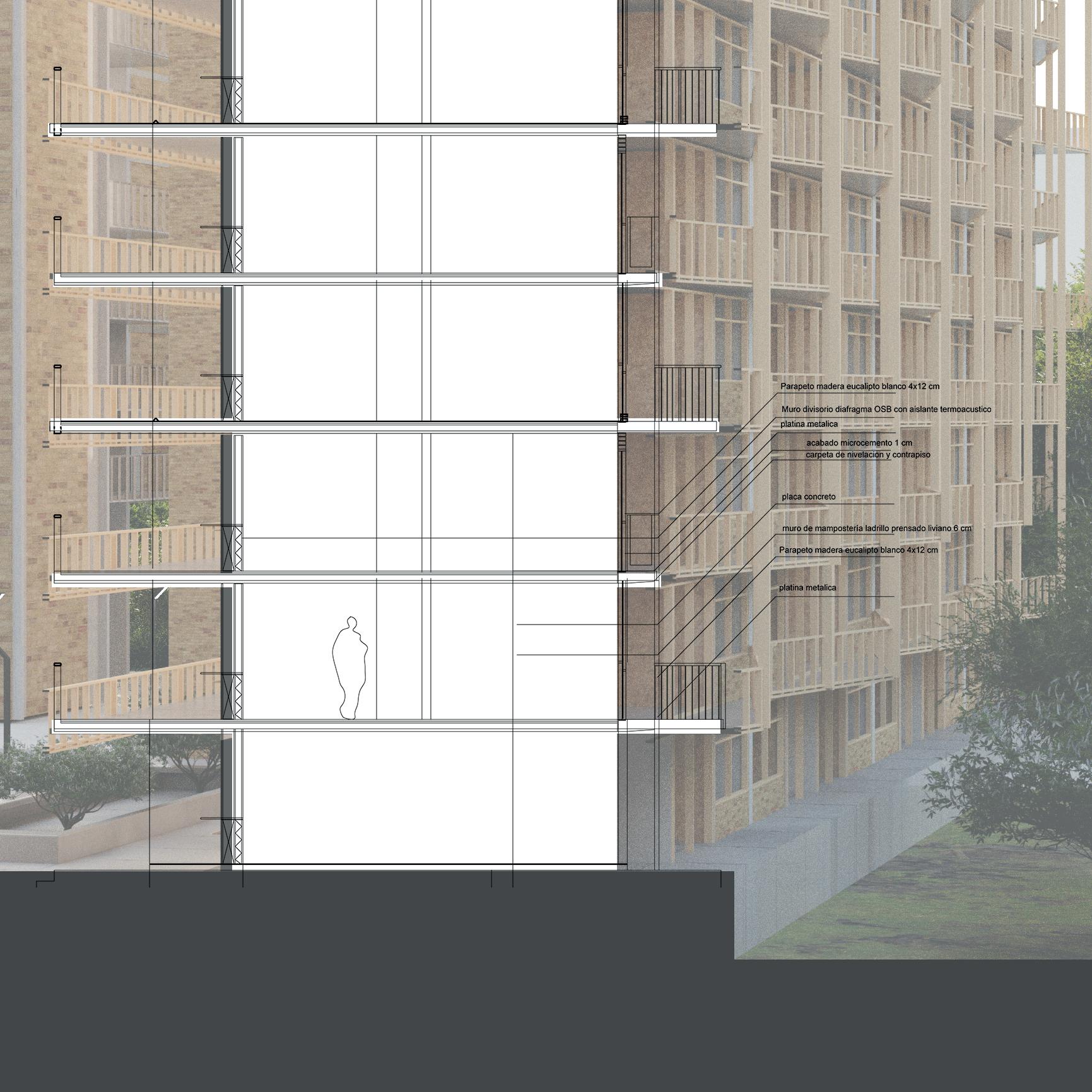

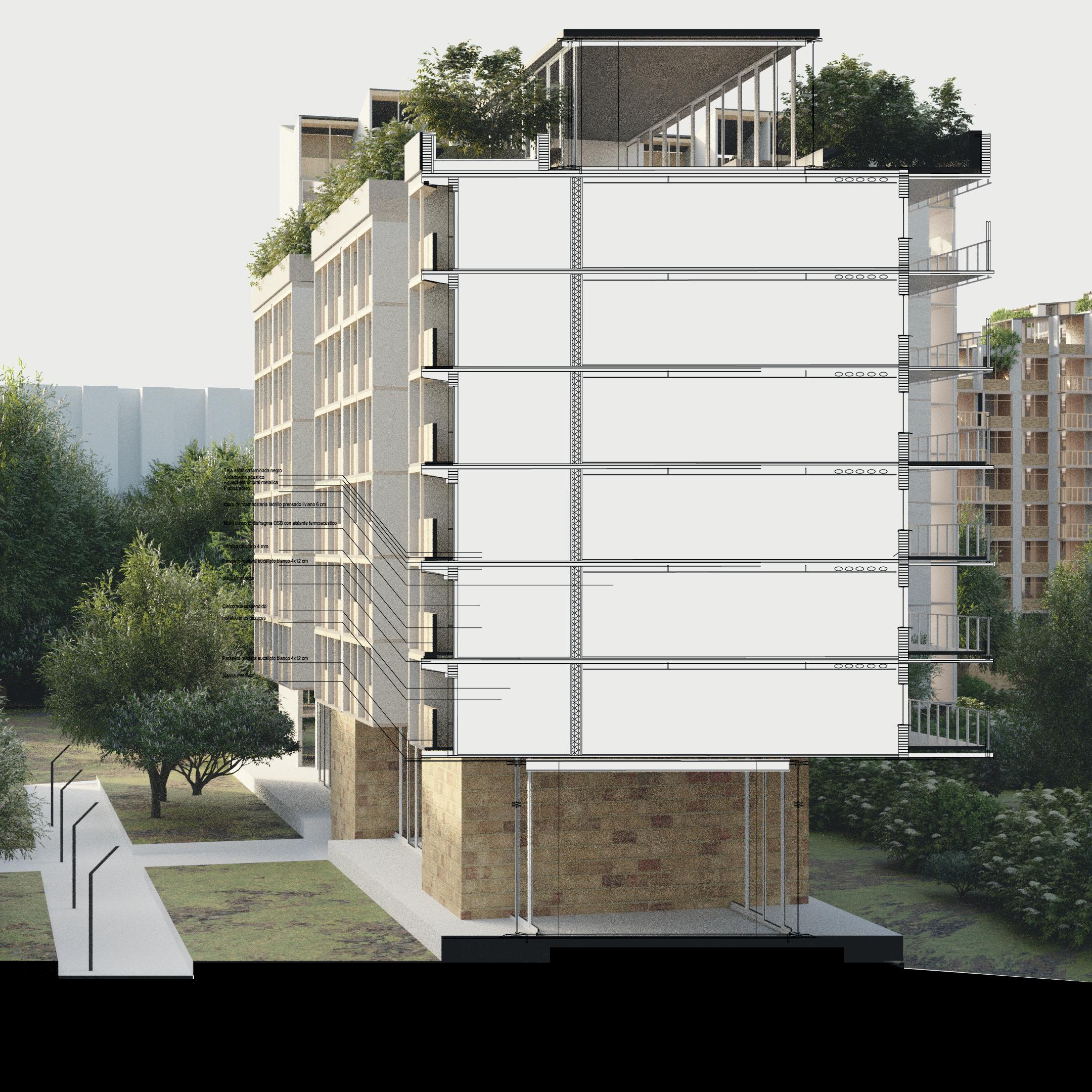

Cortes por Fachada:
Bloque Norte-Sur
Sistema estructural compuesto por muros portantes en forma de L y T en los Bloques VIS para asegurar la mayor flexibilidad de los espacios posible, y en el Bloque No VIS compuesto por un combinado de columnas y muros pantalla para permitir luces más amplias.

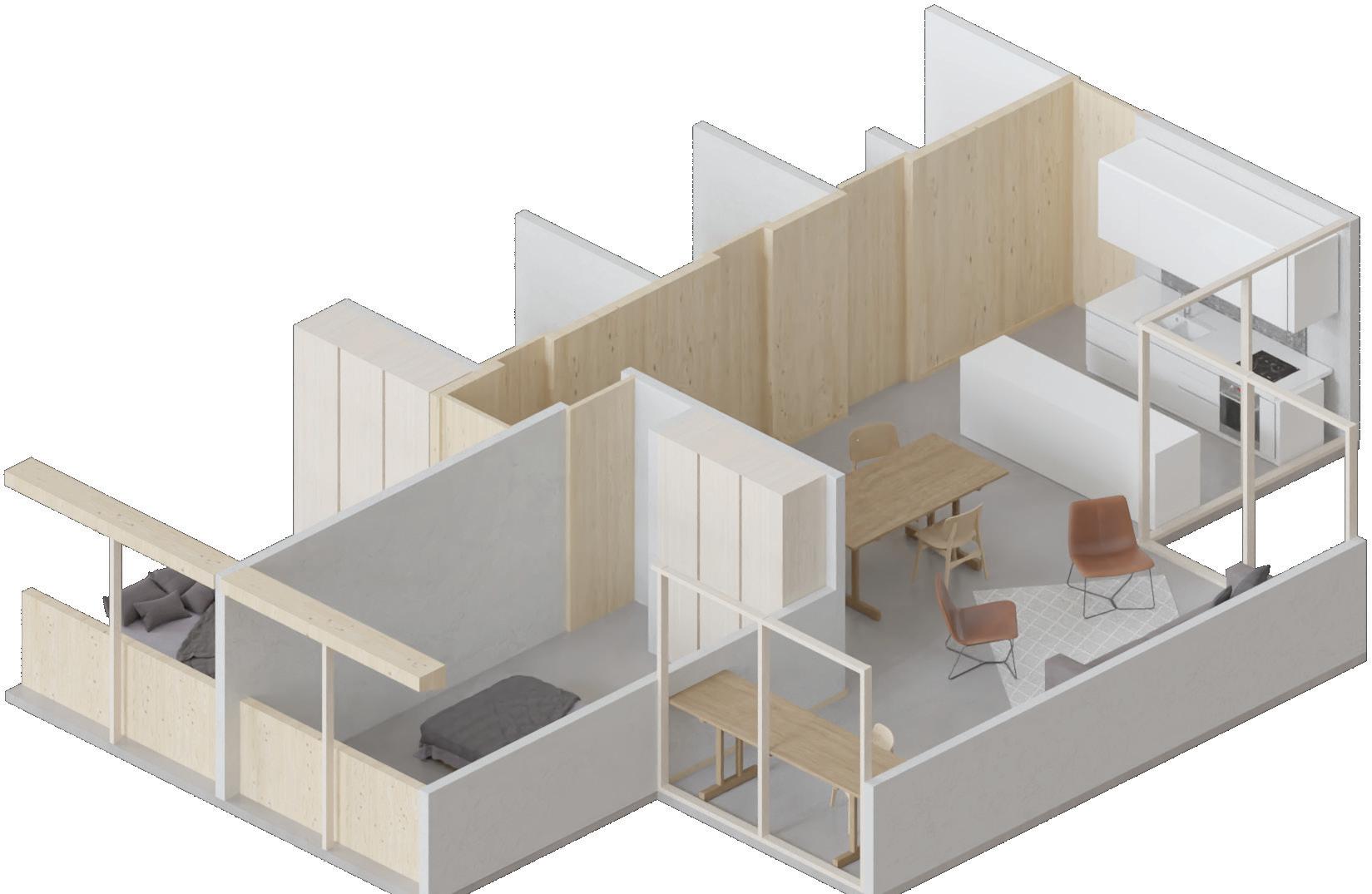

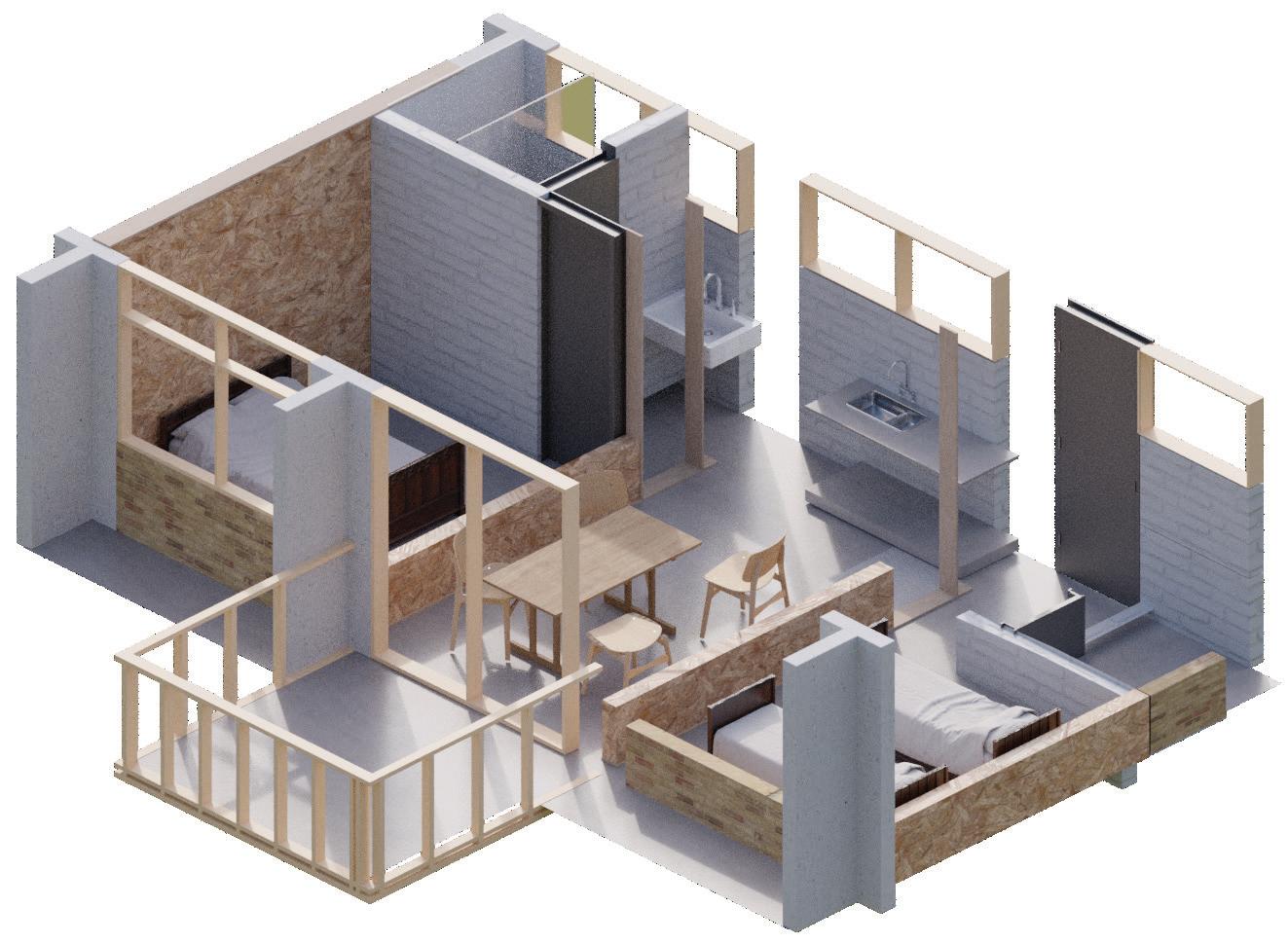

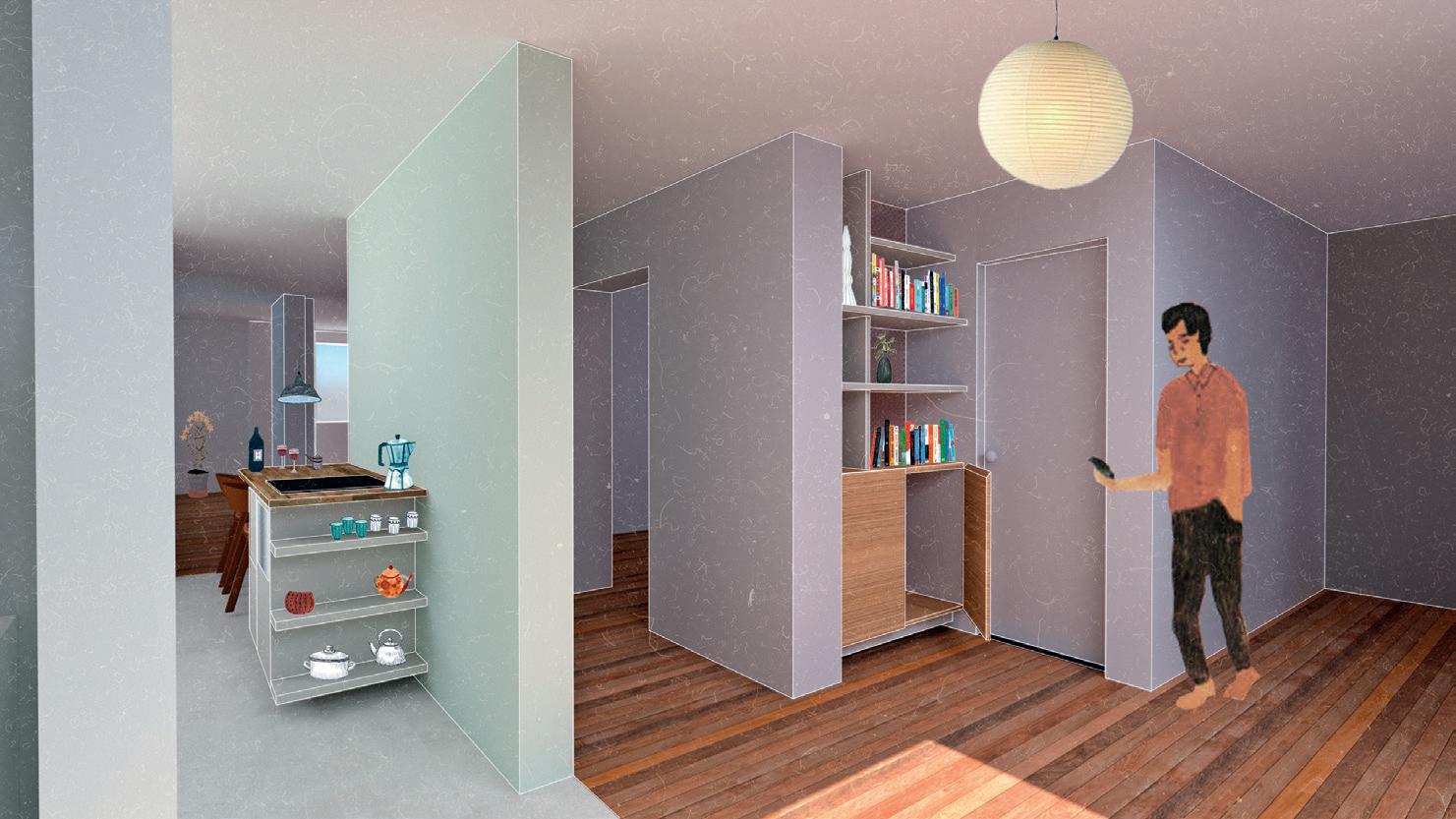

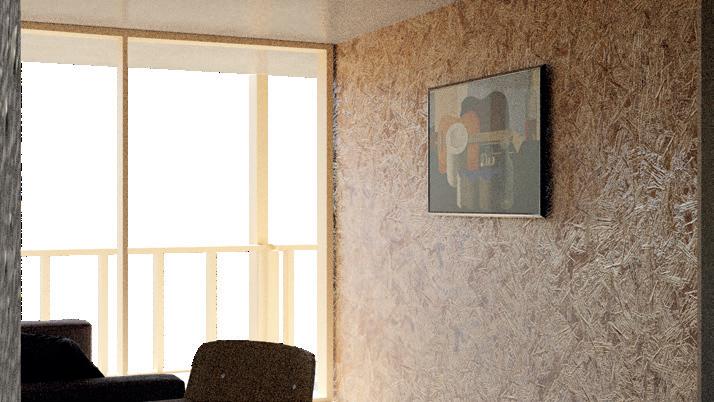

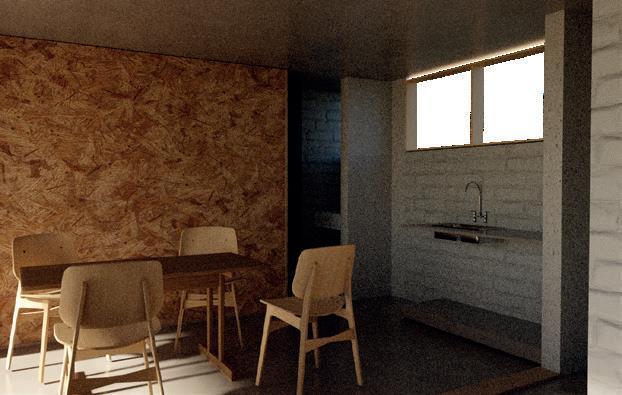

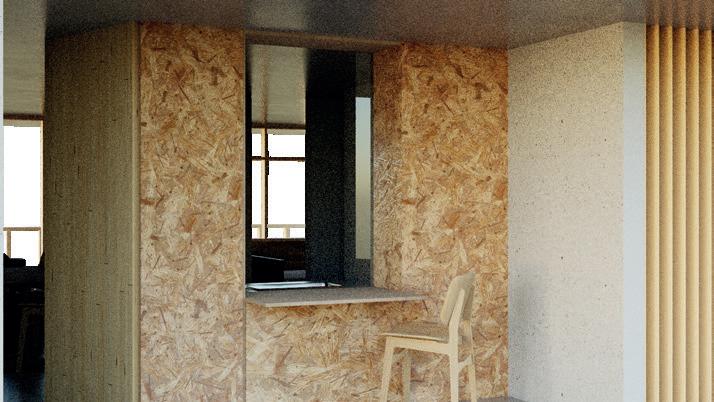

El módulo fundamental para las particiones interiores se compone por medio de tableros de OSB con aislantes térmicos y acústicos para asegurar comfort y privacidad al interior de cada habitación. Esto con el fin de que se tenga una partición que sea fácil de instalar y desinstalar, para que cada unidad de vivienda sea lo más flexible posible y no se necesiten acabados sobre los muros
15 30
Planta estructural
Bloques Oriente-Occidente
Bloque No VIS

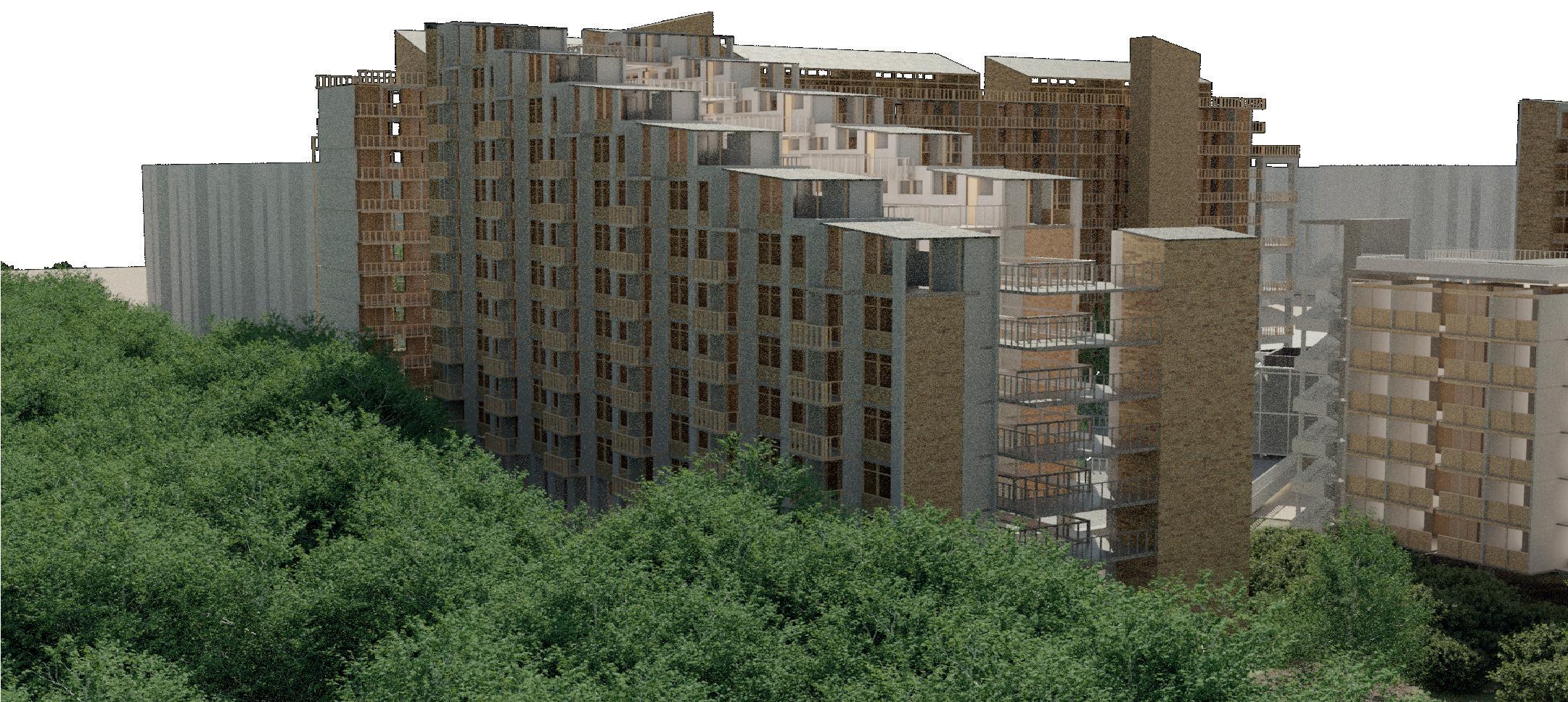

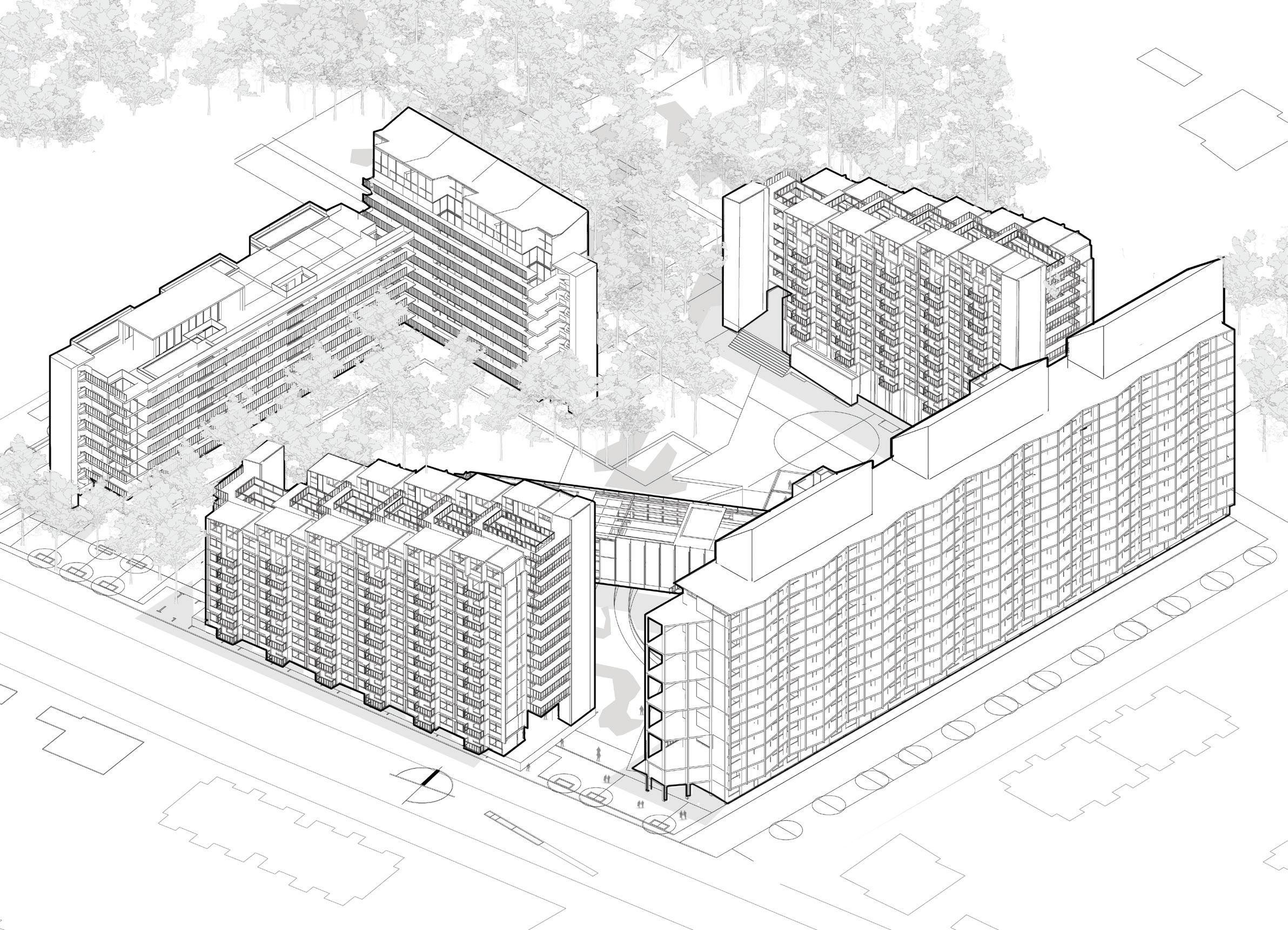

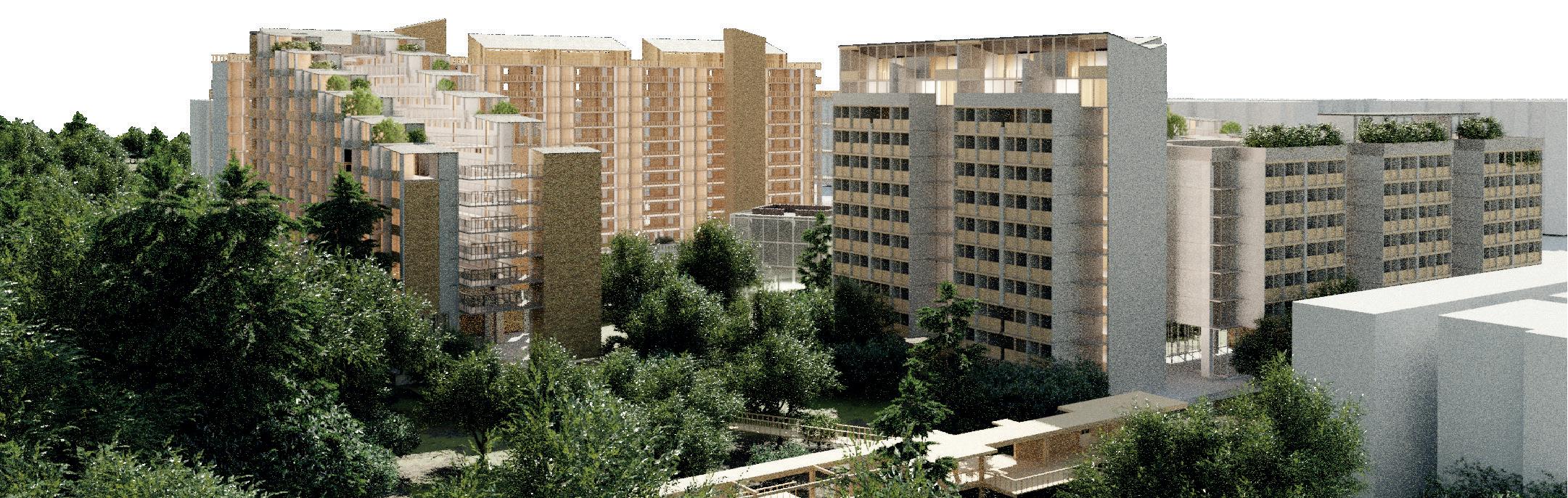

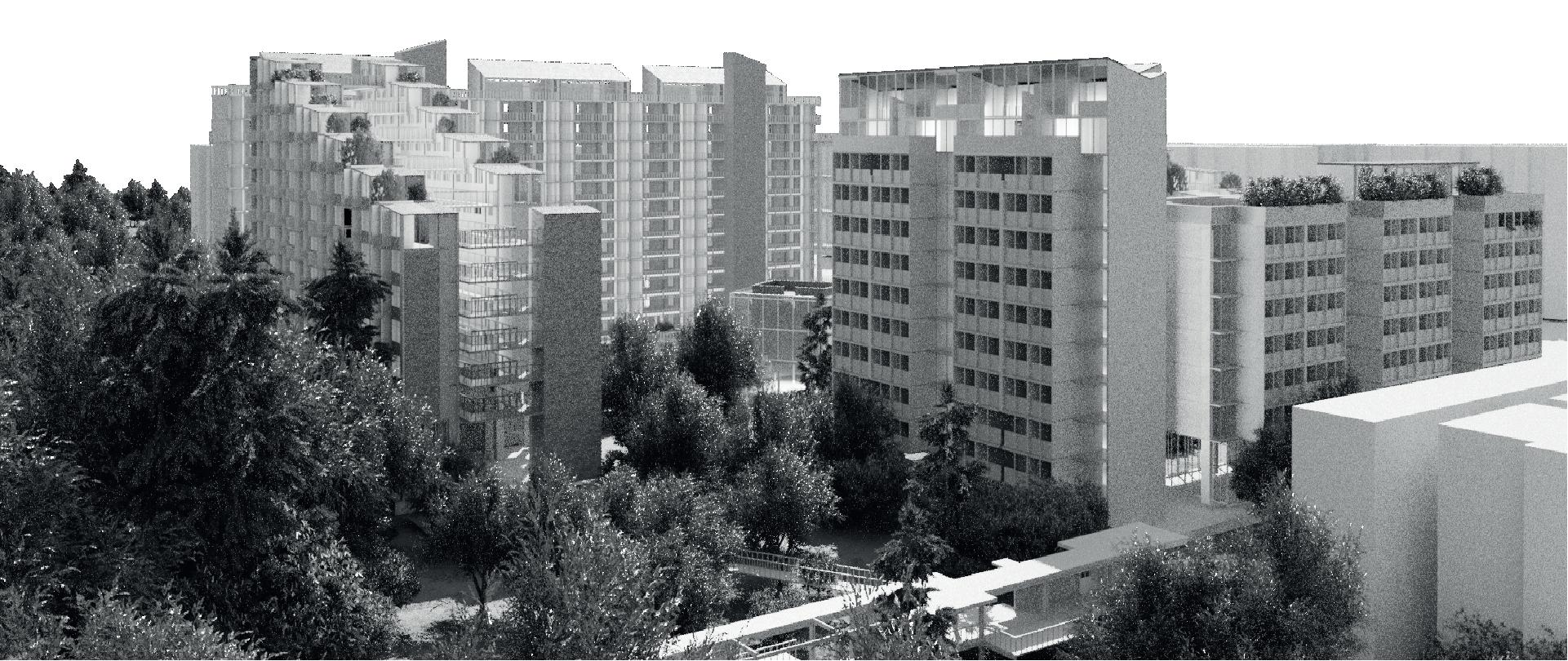

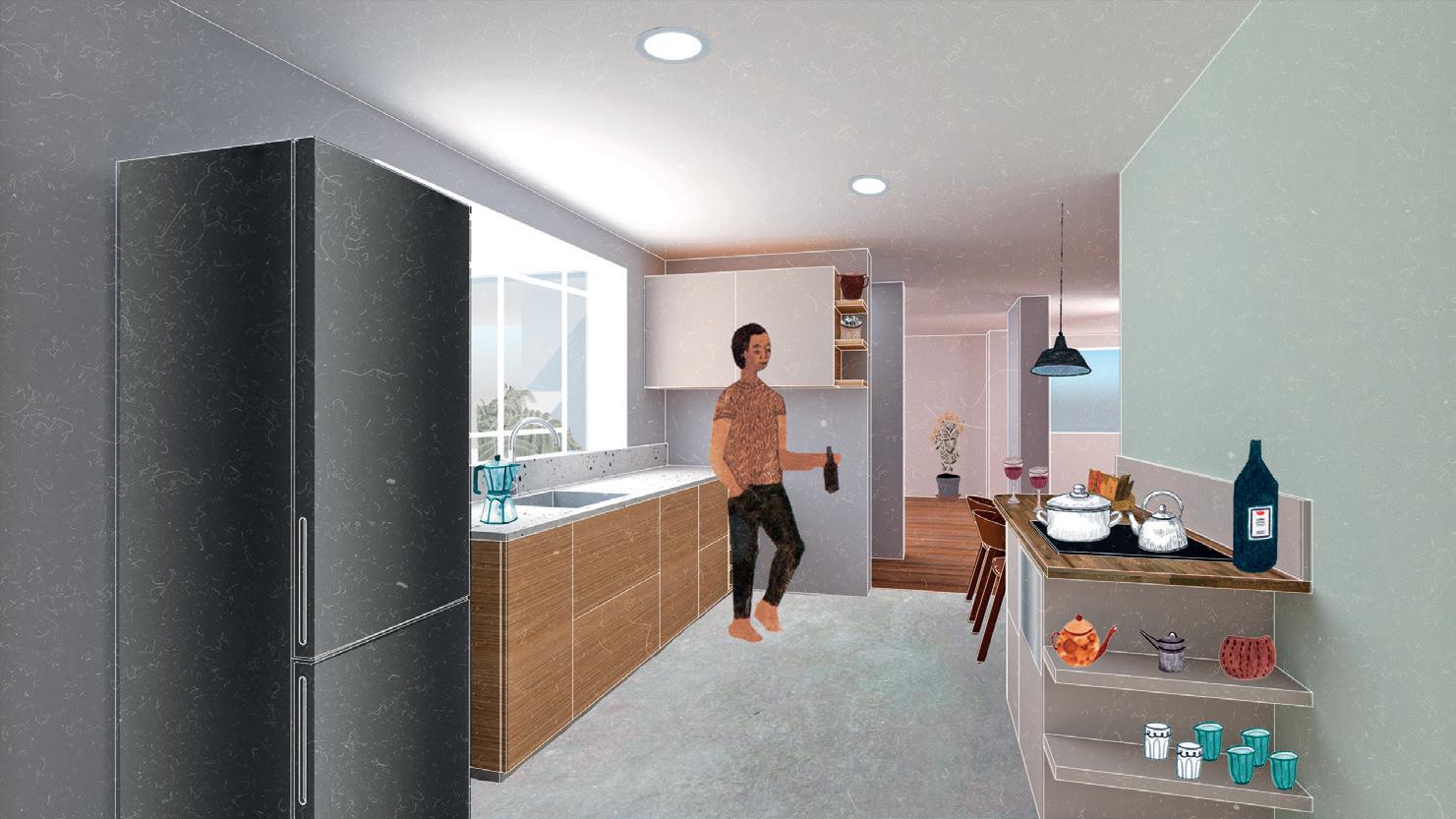

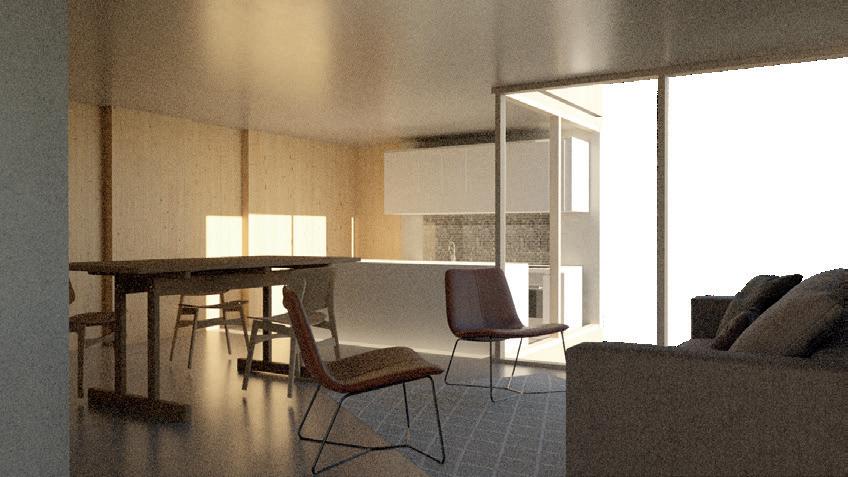

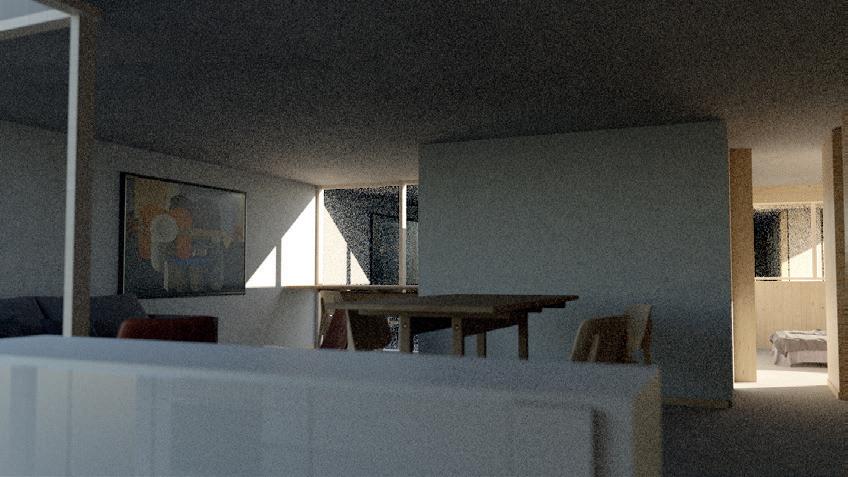

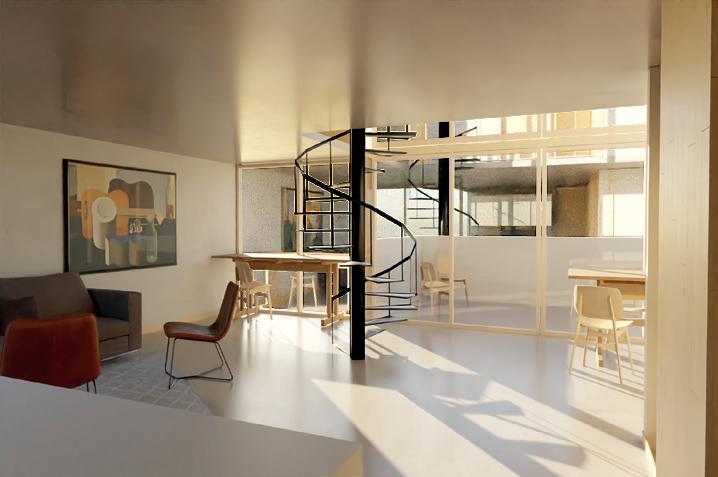

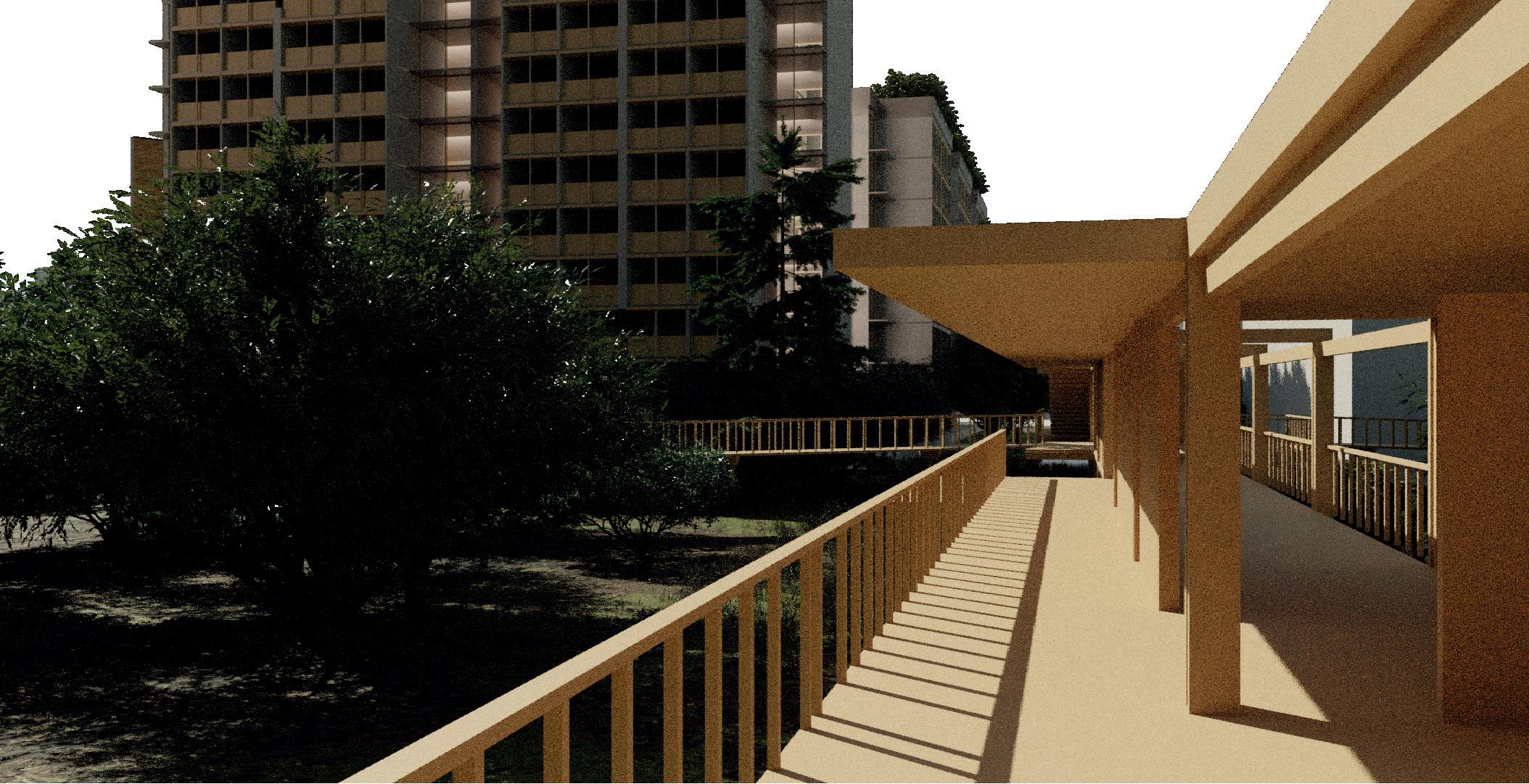

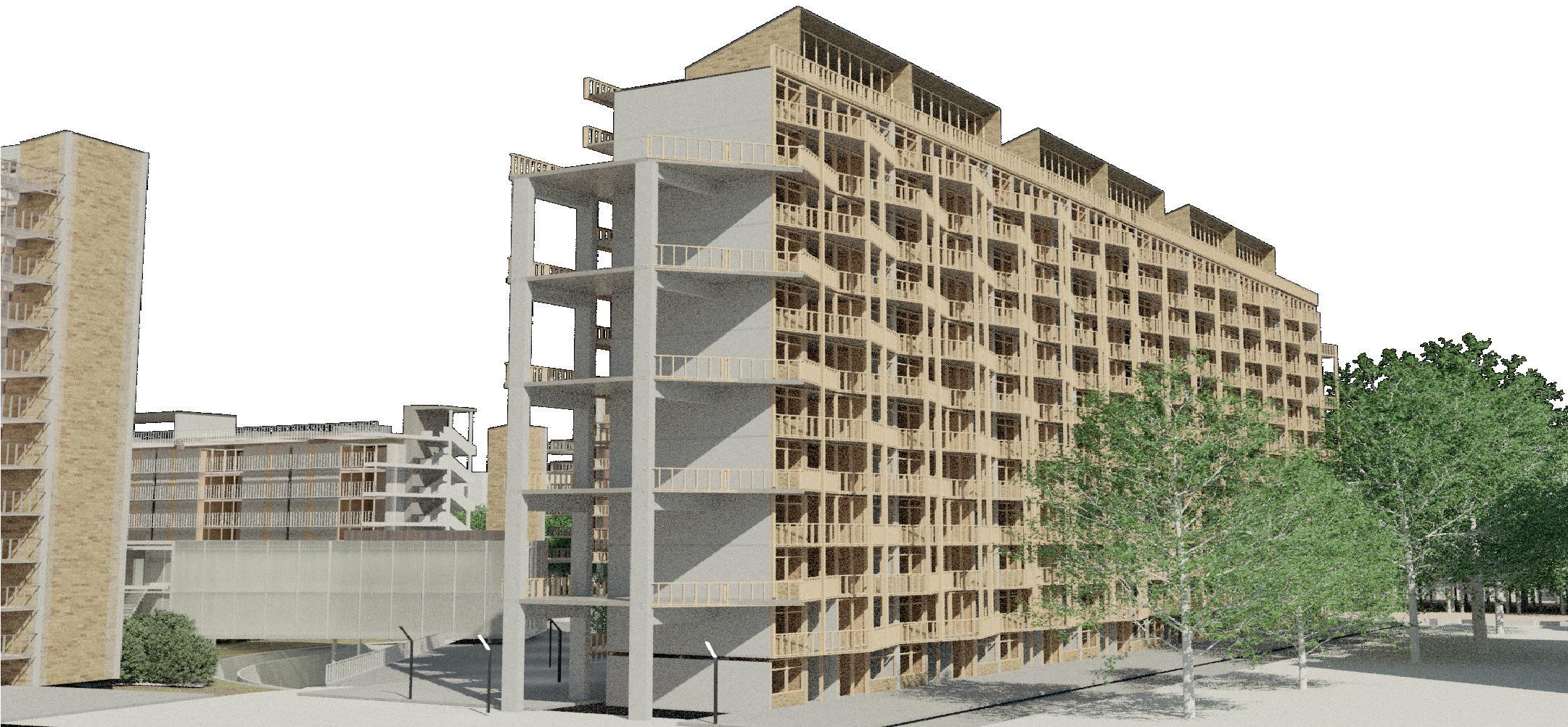

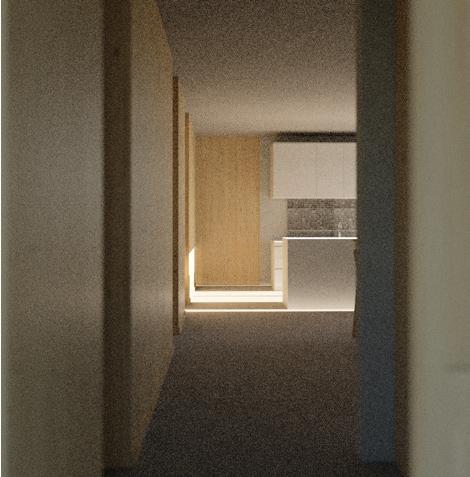

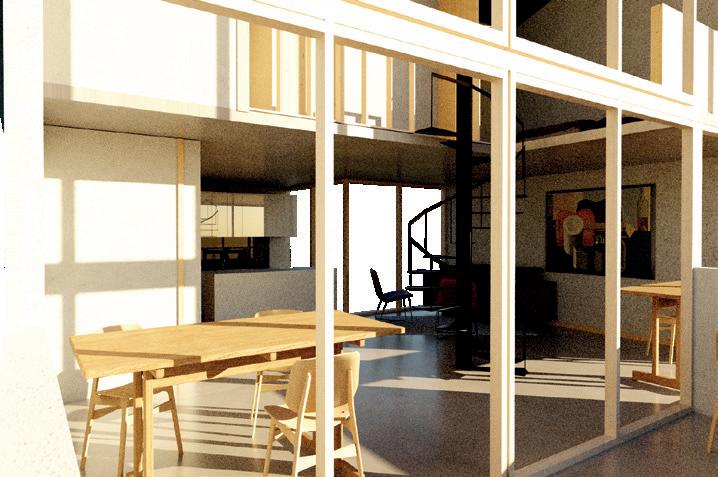

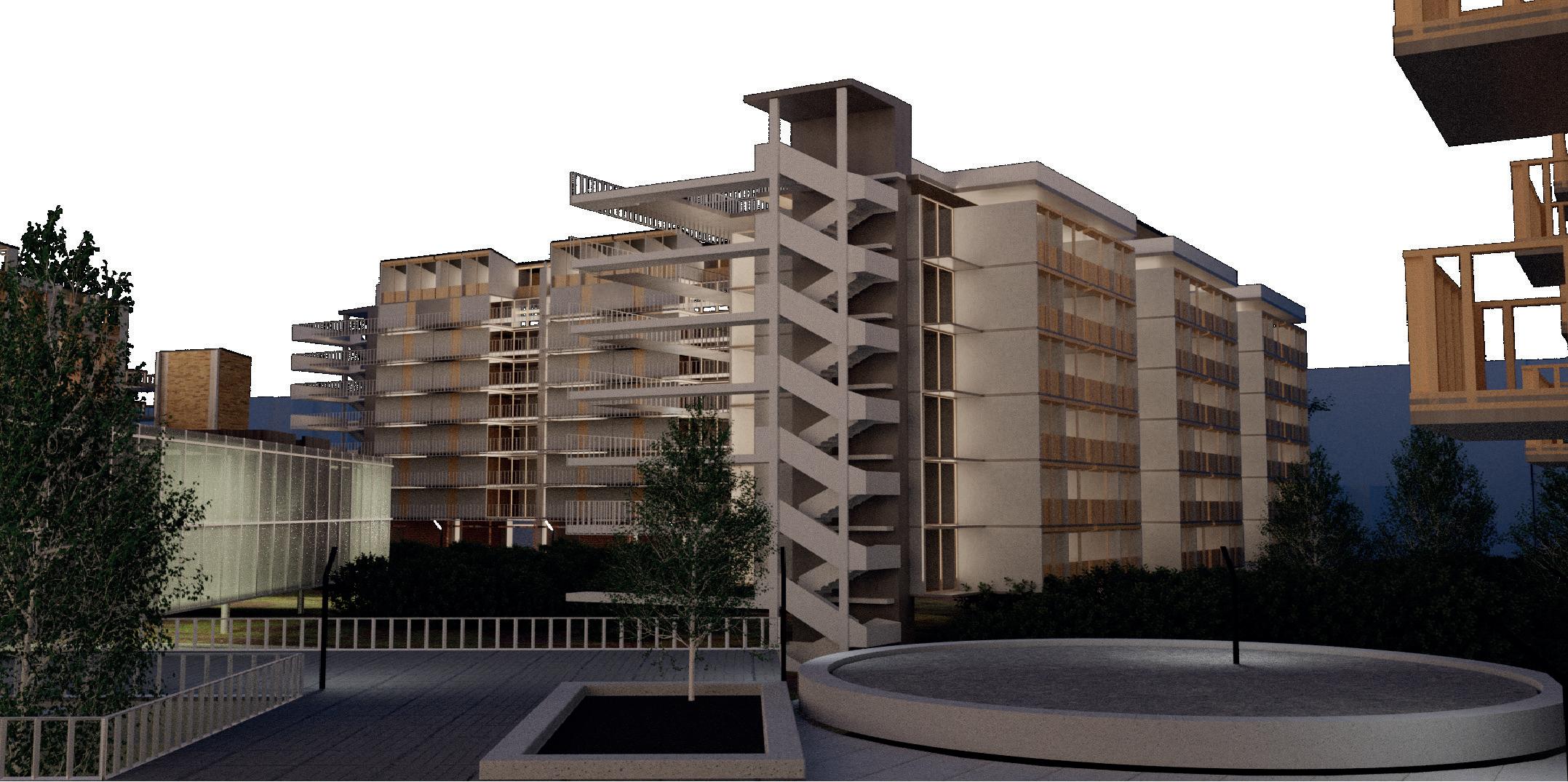

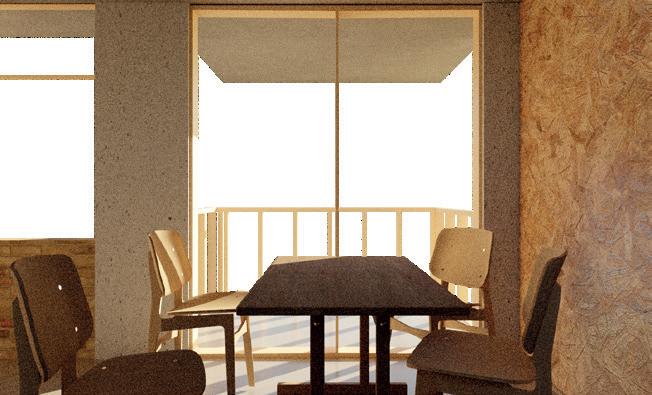

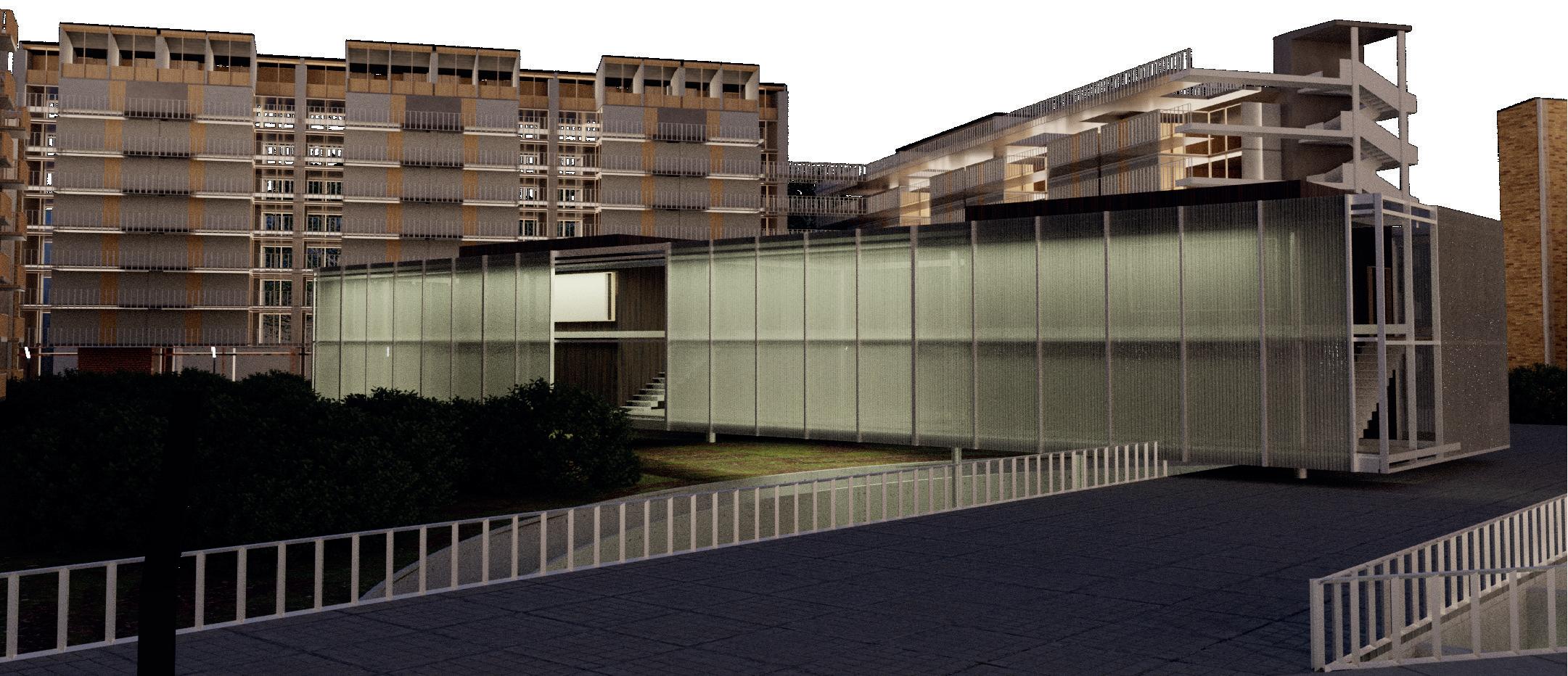

Renders del Espacio Bloque Norte-Sur Bloques Oriente-Occidente Bloque No VIS Biblioteca Vista Aérea Remate Alameda- Parque
- Centro Cultural

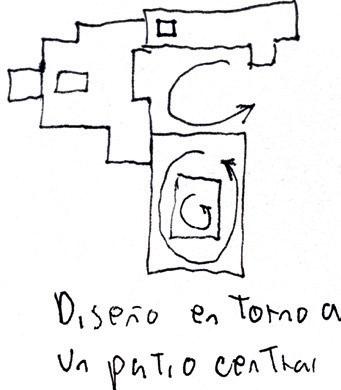

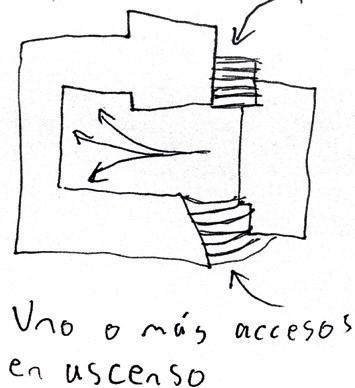

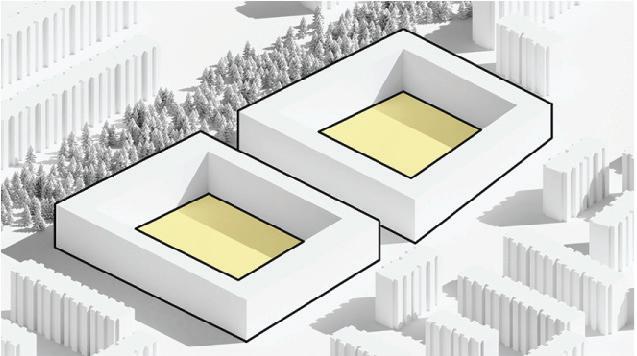

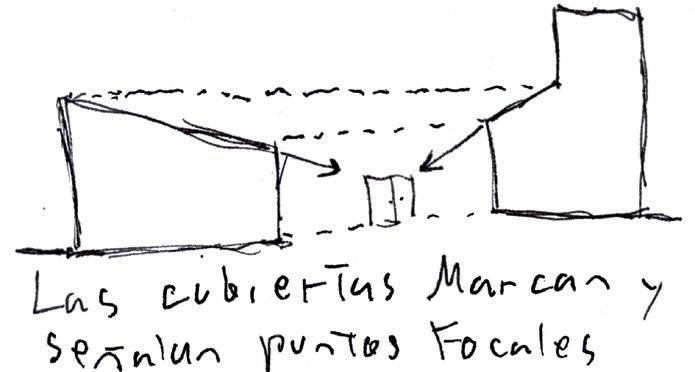

Principios de Implantación:

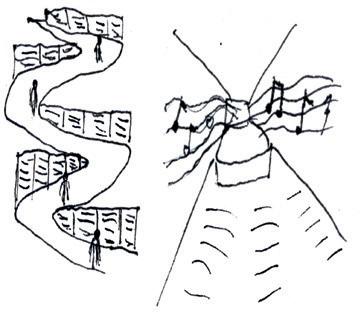

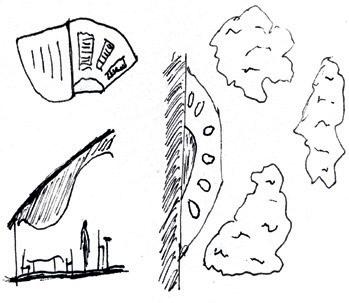

Analogía: La Madera es a la Hoguera como El Barco es al Puerto
Analogía: La Isla es al Mar como El Lago es a la Tierra Firme
Analogía: El Sol es al Día como El Libro es al Conocimiento

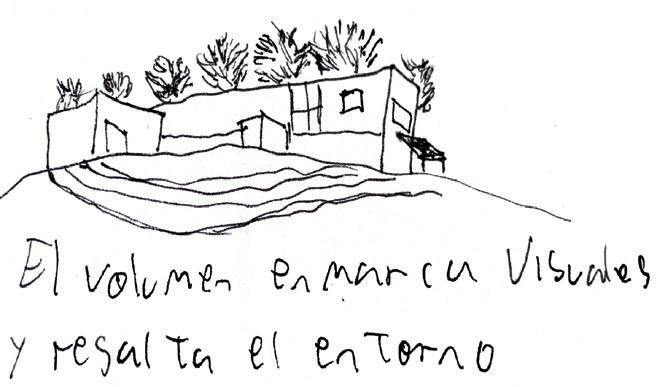

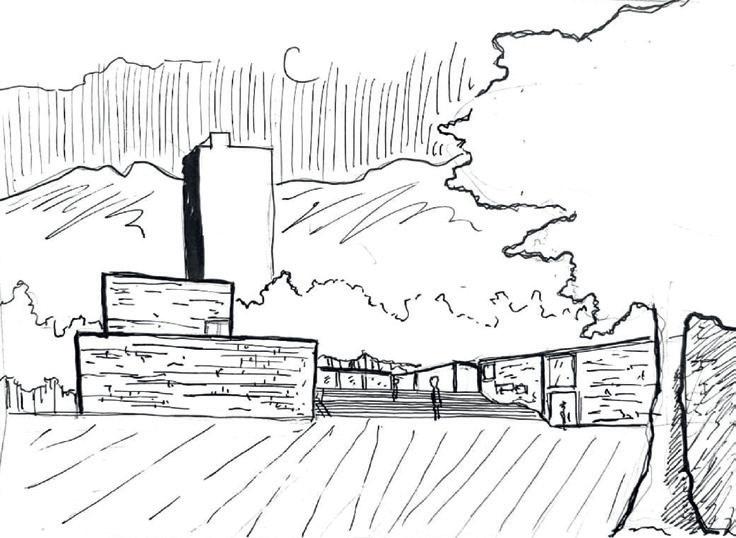

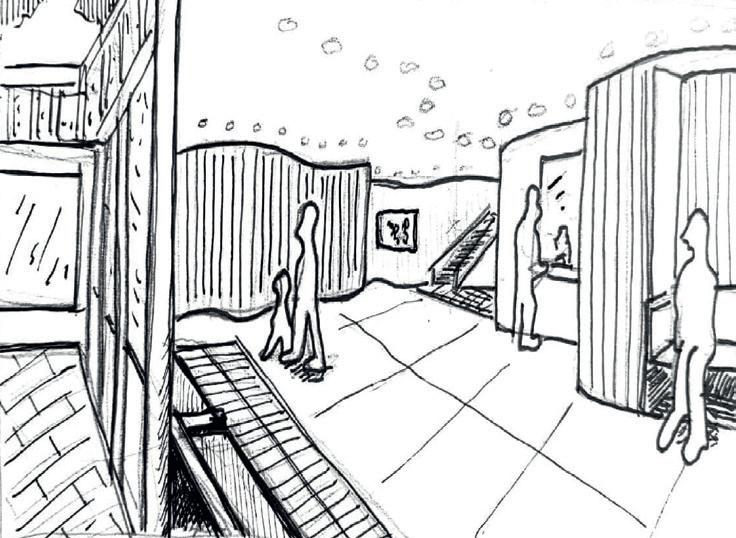

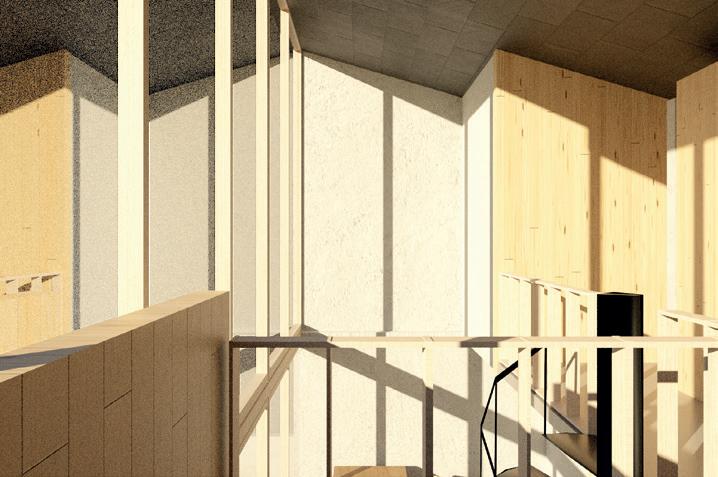

Proyecto diseñado a partir de un cuidadoso estudio de los conceptos y métodos practicados por el maestro finlandés Alvar Aalto. Se fundamenta principalmente en las analogías y metáforas inspiradas de elementos de la naturaleza más característicos de Finlandia. Busca reinterpretar los conceptos de Aalto para aplicarlos en el contexto de la ciudad de Bogotá en forma de un centro cultural.

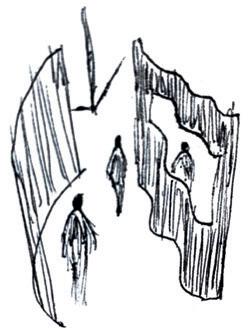

Metáfora: El Abrazo del Arribo
Metáfora: El Paralelo de los Opuestos

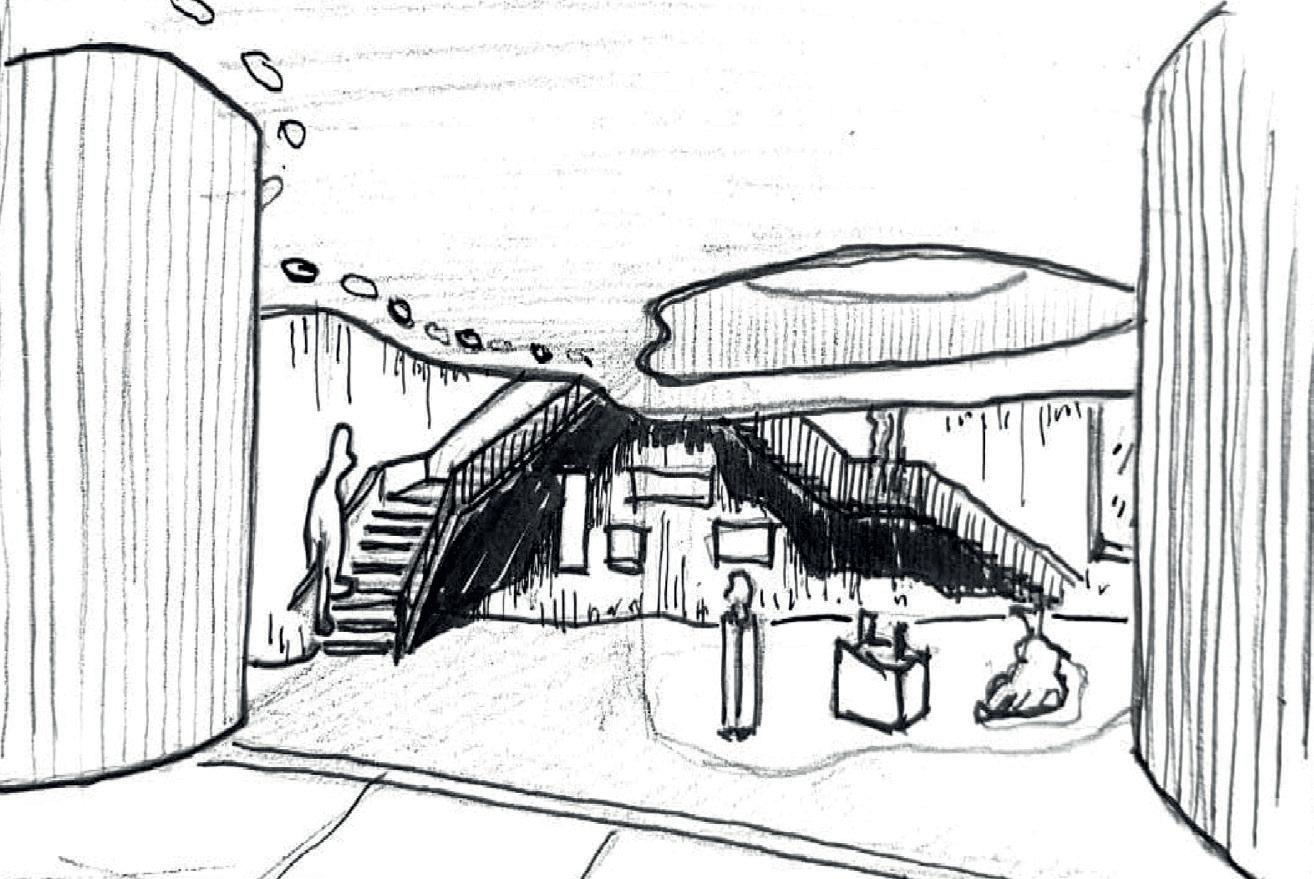

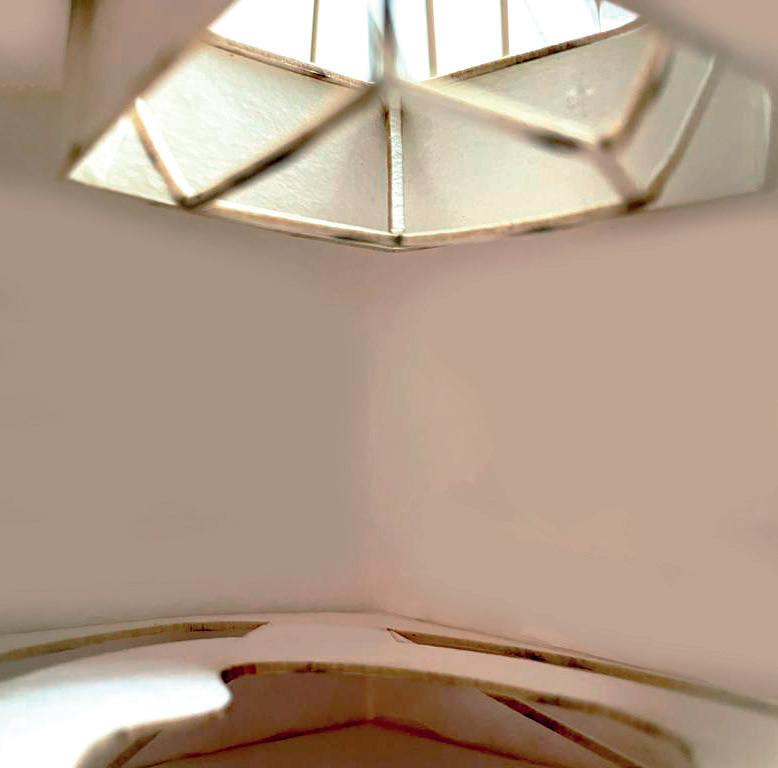

Metáfora: El Ascenso a lo Espiritual

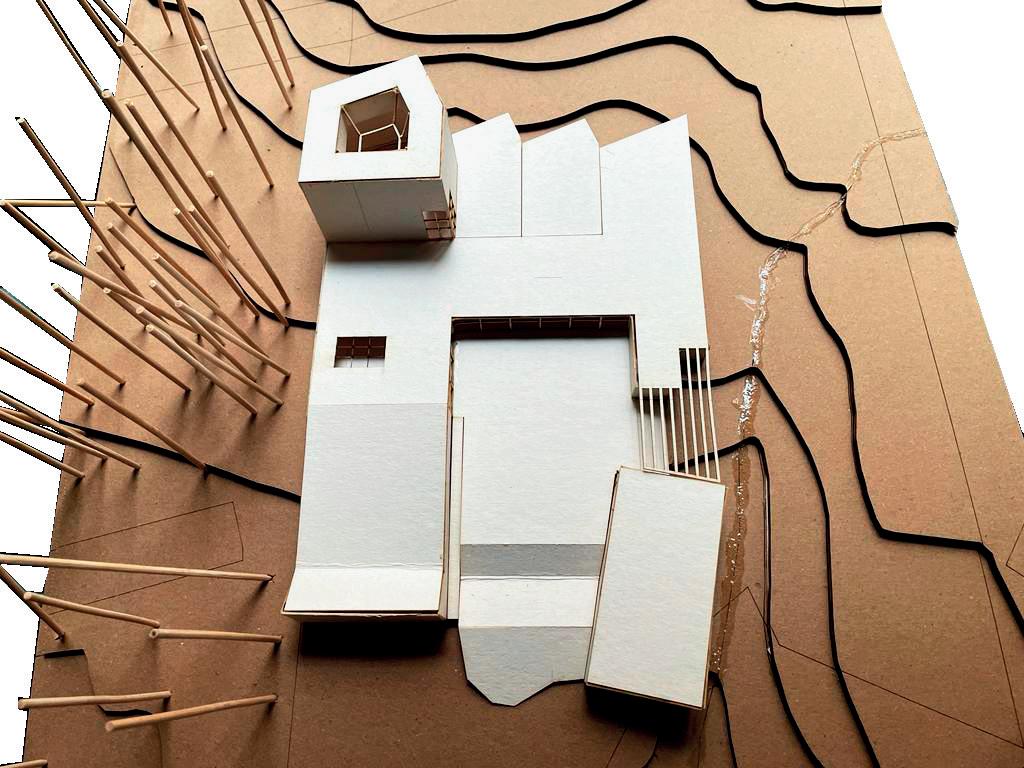

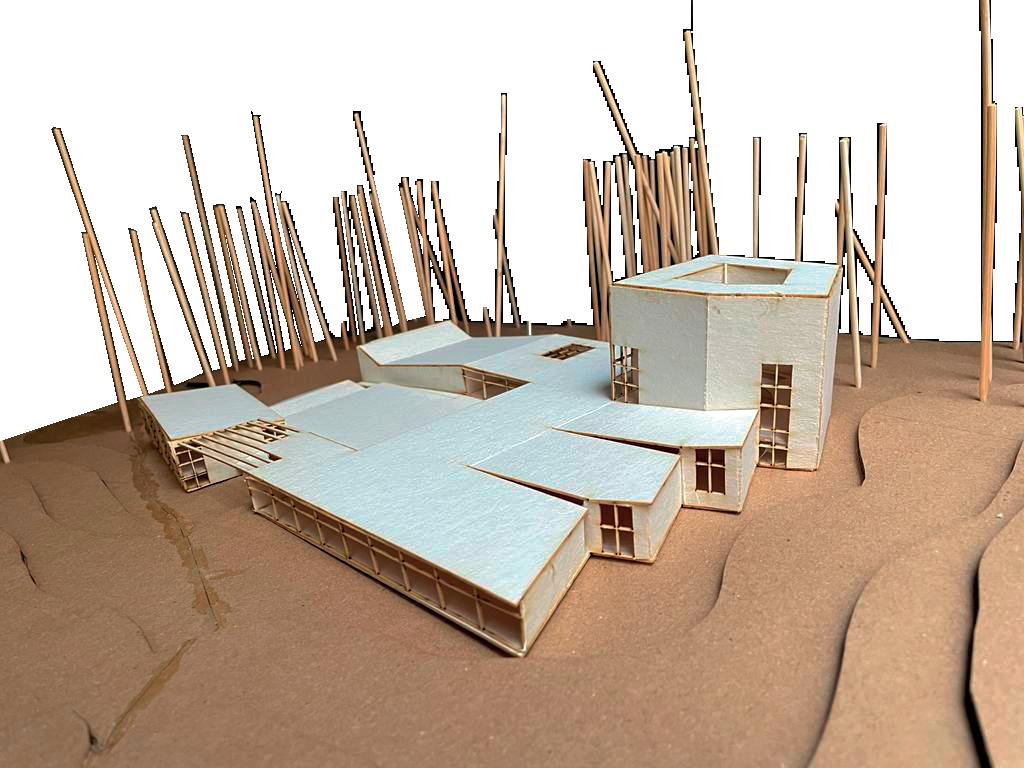

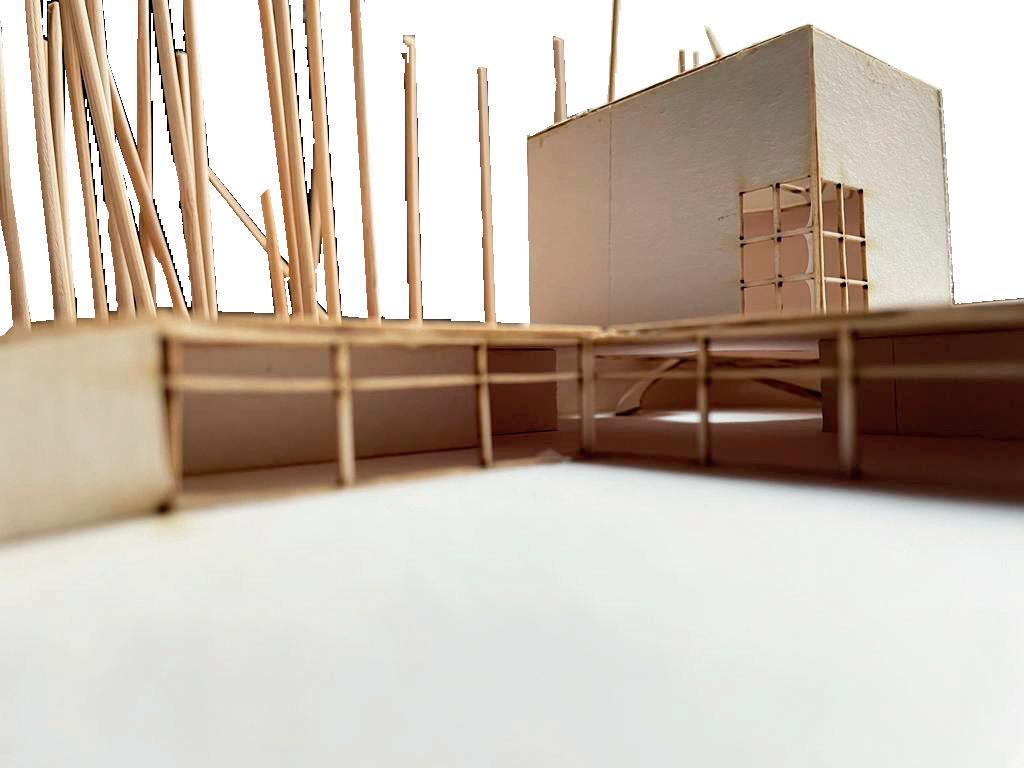

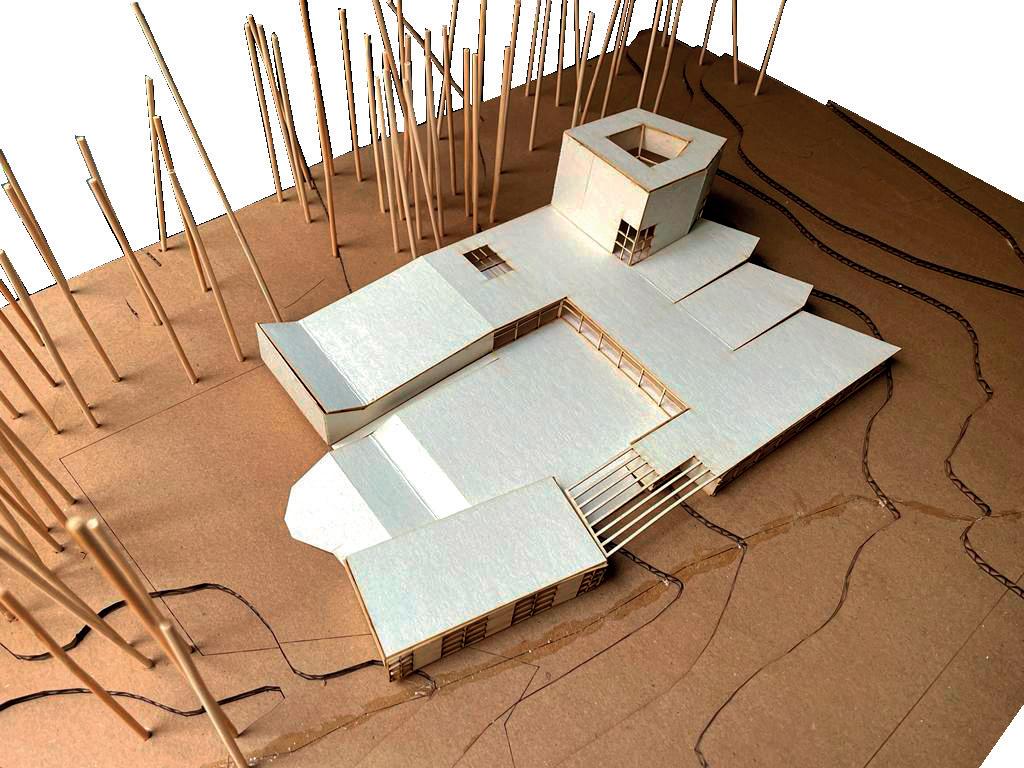

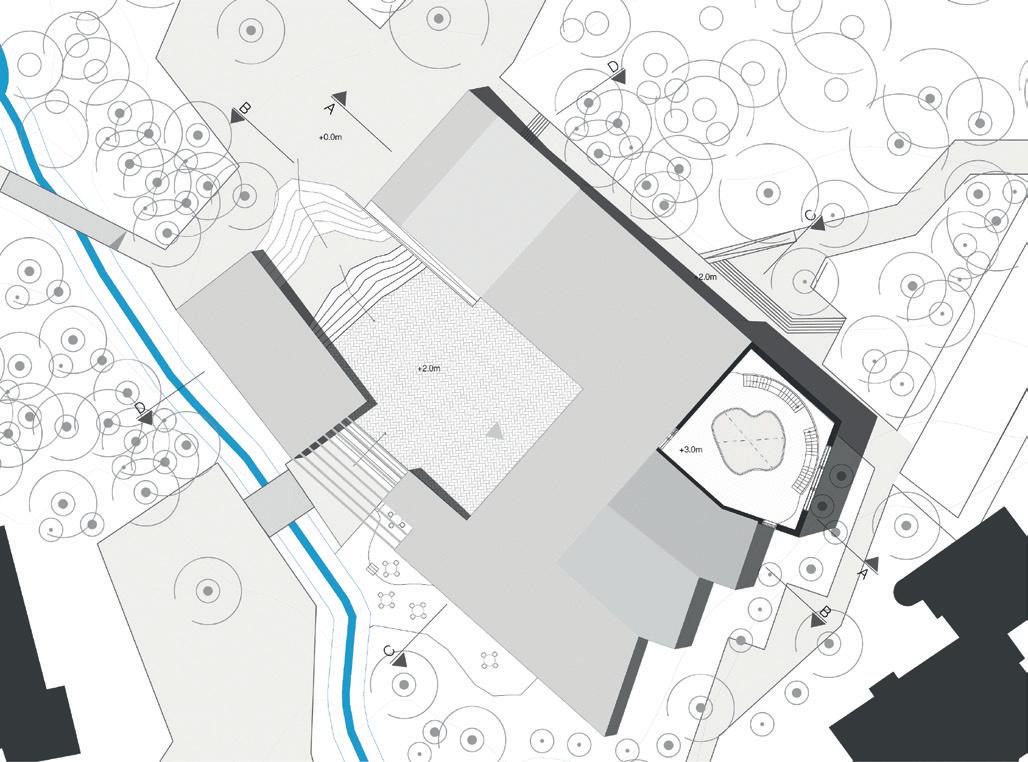

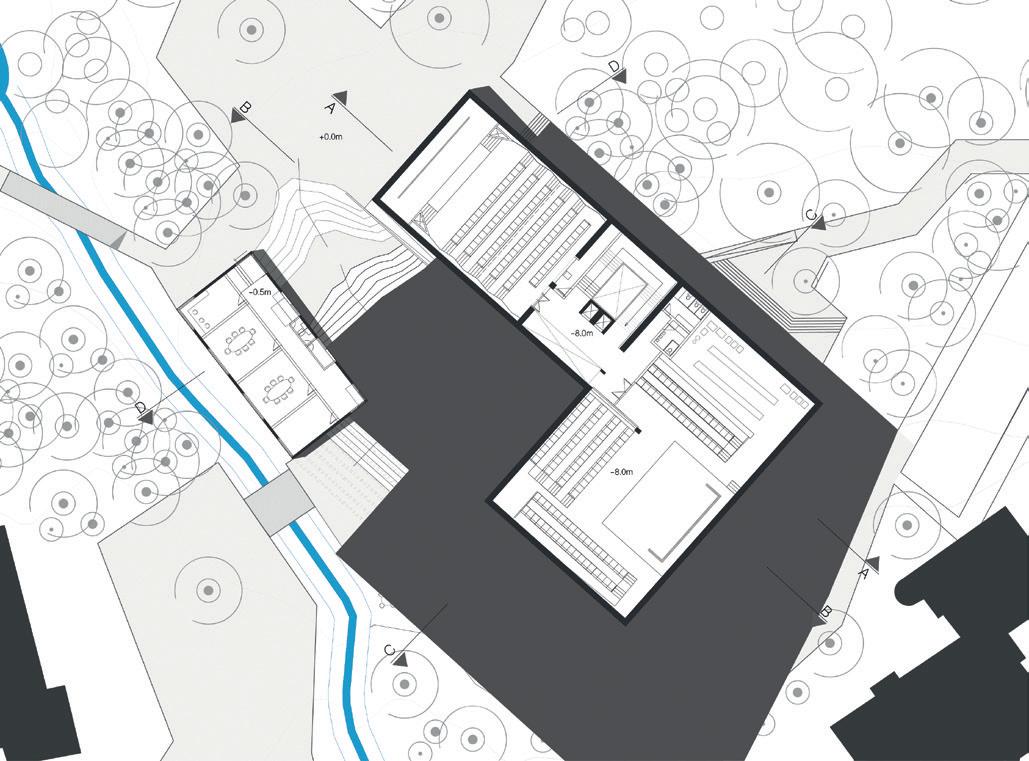

03. Casa de la Cultura Talvisali
Mapa Conceptual Sala Múltiple Sala de Exposiciones Biblioteca Auditorio Restaurante Administración Talleres Formación Baños H/M Punto Fijo Vestíbulo
Suomalaisen Kulttuurin Talo Casa de la Cultura Talvisali Finlandia Capital: Helsinki Lenguas: Finés y Sueco Religión: Mayoría Cristiana Luterana Independencia: 6 de diciembre de 1917 Población: 5.5 millones Tierra de los mil lagos 188 000 lagos aproximadamente Tipicamente utilizados para realizar actividades varias 69% de su superficie son bosques El caminar por la natrualeza se concibe como un derecho del humano Bosques de coníferas: Abetos, Abedules, Pinos Tierra del sol de medianoche - La noche Blanca Festivales y juegos de vereno en torno a las fechas del solsticio 0 1 5 10 30m N 0 1 5 10 30m N 0 1 5 10 30m N +0.0m +2.0m +2.1m +2.1m +2.1m +2.0m +2.1m+2.1m +2.1m PARQUE MUSEOEL CHICÓ CARRERA9 CALLE94 D D C C B B A A Planta Primer Piso Planta Sótanos Planta Segundo Piso
Corte A 0 1 5 10 30m Corte B 0 1 5 10 30m Corte C 0 1 5 10 30m Corte D 0 1 5 10 30m 0 5 10 30m 0 5 10 30m Perfil Urbano Longitudinal Perfil Urbano Transversal
04. Centro Colombiano de Arquitectura - Museo Programa Híbrido
Propuesta de Anteproyecto de un edificio con programa híbrido que combina un museo, un restaurante y unidades de vivienda, el cual se plantea a partir del estudio de conceptos aplicados por Rem Koolhaas.

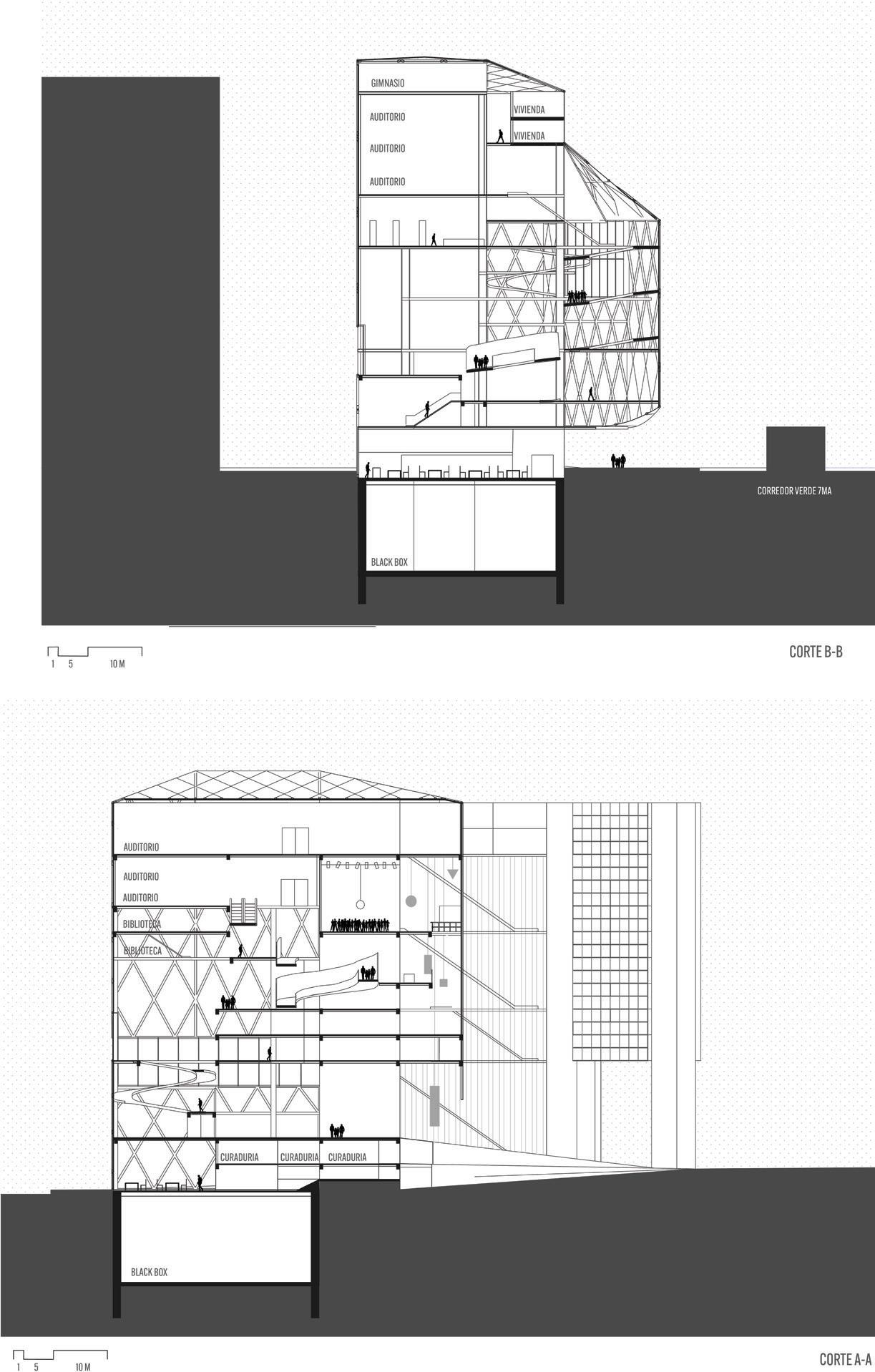

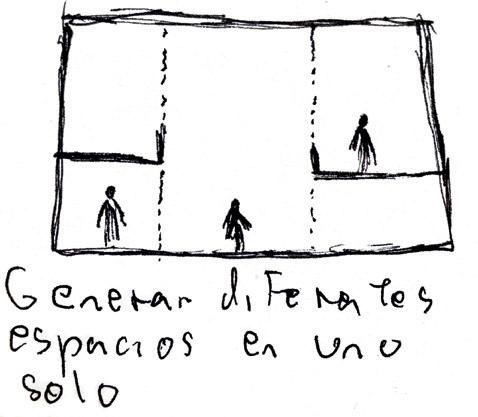

Se enfoca principalmente en la exploración espacial en Corte por medio de conexiones de Vacíos Programáticos, esto complementado una estructura ligera que permita flexibilidad en el espacio, luces amplias, permeabilidad visual con el resto de la ciudad.
CCA - Programa

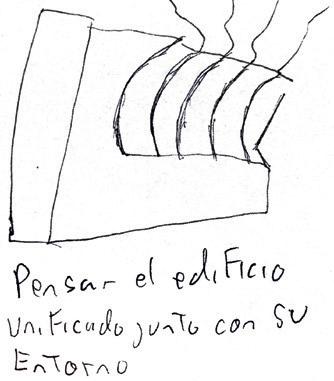

Busca ser un edificio lo más abierto al público posible, sin dejar de lado la privacidad de los espacios que más la necesitan y su relación con el entorno.
CCA - Vacíos
CCA - Planteamiento Estructural
Núcleo estructural en concreto para alojar el punto fijo y sobre el cual se soporten las vigas que sostienen las placas
Puntos fijos de evacuación funcionan también como soportes estructurales para las placas de los talleres
Fachada de cerchas en acero que genera una envolvente la cual puede adaptarse a diversas formas y permitir diferentes espacialidades al interior
No solo
como protección contra
sino que también es un elemento aglutinante y generador de espacios
Todo el entramado busca continuidad de los elementos para transmisión apropiada de cargas
Mapa Conceptual - Montaje Programático Sala Múltiple Bar/Lounge Cocina Cocina Servicios Varios Servicios PuentesPunto fijo Núcleo Estructural Acceso Vivienda Talleres BibliotecaBiblioteca Auditorio Tienda Gym Baños VestíbuloCCA Vestí bulo Comedor Admin Admin Apartamentos Apartamentos Salas Mundo Salas Colombia ExpositivoExposicionesDepóstioCuraduríaTaller Vacío Terraza Cultural Vacío Vacío Ascendente Vacío Ciudad Baños Núcleo estructural centralizado para alojar el punto fijo y servir como soporte principal para las placas Distribución de cargas en la estructura Placas alijeradas ancladas al núcleo estructural por medio de vigas de acero Muros de contención soportan la fuerza que ejerce la tierra contra el espacio que aloja la Sala Múltiple Columnas de acero ayuda a soportar las cargas ejercidas por el peso de las placas Entramado de cerchas en acero soporta la envolvente que a su vez es la fachada del edificio
SalaBlackboxMúltiple Talleres Talleres Talleres Talleres Talleres Biblioteca Biblioteca Auditorio Auditorio Gym GymGym Vestíbulo CCA Comedor Admin Apartamentos Apartamentos Sala Mundo Sala Mundo Sala Mundo Sala Mundo Sala Mundo Sala Mundo Sala Colombia Sala Colombia Sala Colombia Sala Colombia Sala Colombia Sala Colombia Taller Terraza Terraza Terraza Vacío Vacío Vacío Vacío Vacío Vacío Vacío Vacío VacíoVacío Vacío Vestíbulo Vestíbulo Vestíbulo CCA Elementos del programa organizados de tal forma que se generan vacíos entre los espacios para conectarse entre sí Talleres separados de los apartamentos para que estos funcionen como un gran espacio comunal Vacío principal busca una relación directa con el parque y funcionar como un recibidor para la gente La rampa principal jerarquiza el espacio e introduce al recorrido en ascenso desde el ingreso al edificio
funciona
factores del clima,
Sus dimensiones pemiten tener una gran abertura entre estos que funcione como conector del costado oriental del edicio con el costado occidental Al estar centralizado se asegura una adecuada distribución de las cargas de todos los componentes del edificio Vacío centralizado busca conectar visualmente las salas de exposiciones y la terraza con el resto de la ciudad Vacío de acceso al edificio en asenso como introducción al espacio Sala múltiple con triple altura para permitir que se realicen variedad de eventos Vacío interior en ascenso conecta todas las salas de exposición el vestíbulo de forma vertical Restaurante y véstibulo con doble altura jerarquizan los espacios y permite conexión visual con la ciudad Vacío de conexión directa del edificio junto con el parque, la Carrera 7ma y el resto de la ciudad Envolvente genera distintos tipos de vacíos al interior del edificio Espacios destinados a la vivienda ubicados en la parte superior para permitir privacidad, buena ilumincación ventilación visuales agradables Restaurante busca tener fácil acceso desde la calle generar una espacialidad diferente al momento de atravesar entre estos Sala múltiple al ser el volumen compacto más amplio es más práctico ubicarlo bajo tierra
INGRESO ESTACIÓN HIPPIES CORREDOR VERDE N ZONA DESCARGUE INGRESO CALLE59 CARRERA9 CARRERA 7MA CALLE60 PARQUEDELOSHIPPIES CALLEPRIORITARIAPEATÓN PLAZOLETA SALA HRS. PISO 1B PISO 1 INGRESO CARRERA 7MAPISO -1 PISO 3PISO 2 PISO 5PISO 4 PISO 7PISO 6 PISO 9PISO 8 PISO 11PISO 10 PISO 12 10 15 M PISO 13 GIMNASIO PISO 1 Vacío Topológico Longitudinal Vacío Topológico Transversal Plantas Cortes Link de Acceso al Modelo 3D: https://skfb.ly/orwV7
05. Trabajos Audiovisuales - Videos de Análisis y Exposición
Una Experiencia Espacial desde la Promenade Architecturale y la Cinematografía

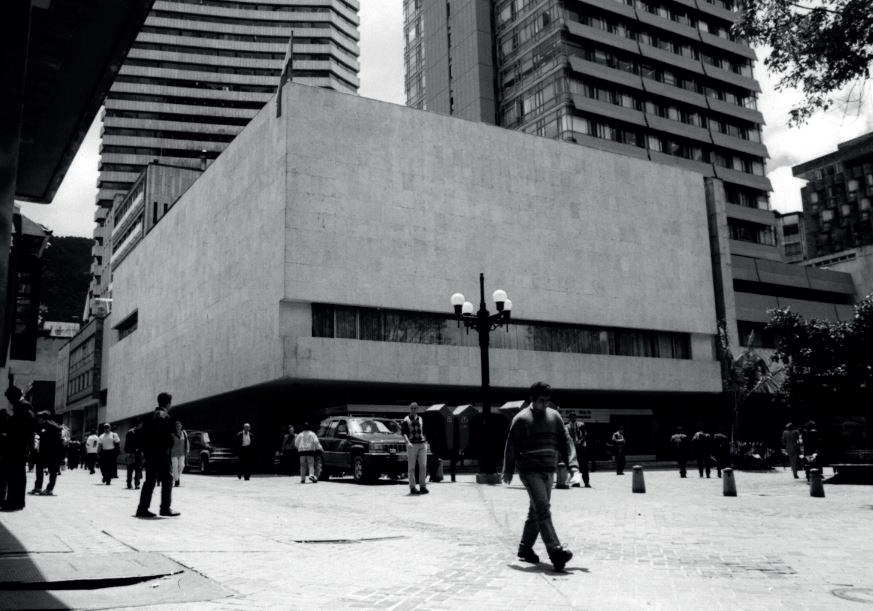

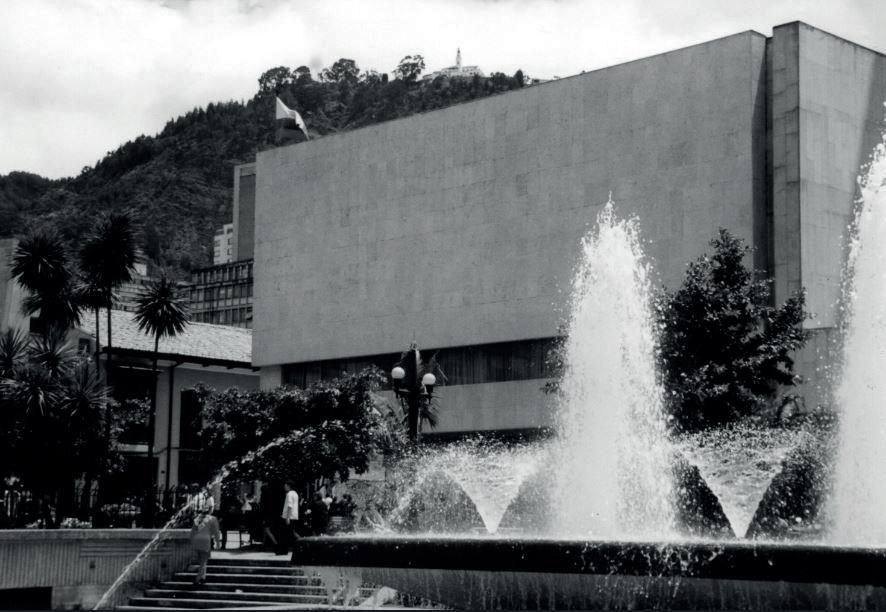

Trabajo de investigación y análisis de El Museo del Oro (Bogotá, 1963) interpretando el recorrido del museo a partir de elementos básicos de la cinematografía realizado en junio de 2021 y expuesto en mayo 23 - 25 de 2022
Link al Video: https://www.behance.net/gallery/120896499/Video-Promenade-Cinema_CC_SeminarioFPA_Fajardo-Jonathan
Proyecto Bamboo - Análisis y Proyecto
Video explicativo del usuario escogido para analizar y estudiar junto con la propuesta de proyecto resultante de dicho análisis, realizado de octubre a diciembre de 2020
Link al Video: https://www.youtube.com/watch?v=-eowkcPmcdw&feature=emb_title
Reflexión Final - Laboratorio de Composición Arquitectónica
Conclusión a manera de video animado de apredizajes aprendidos en el curso Laboratorio de Composición Arquitectónica donde se estudió a los arquitectos Frank Lloyd Wright, Alvar Aalto y Rem Koolhaas, realizado en diciembre de 2021
Link al Video: https://www.behance.net/gallery/132762537/Libro-del-Artista_CC_UI_Laboratorio-Composicion_Teoria
- Trabajos realizados para el Estudio de Arquitectura
Proyecto Aeroviajes
Estudio de la zona alrededor del lote designado para la construcción de un proyecto de vivienda estudiantil y hotel, el cual contaría con comercio en primer piso y sótanos para parqueaderos.
Se busca adaptar los usos del programa designado a partir de las necesidades que presenten sus residentes y teniendo en cuenta los usos ya presentes en las manzanas colindantes al proyecto.
Se realiza también un ejercicio de cabidas para proponer distintas alternativas de distrubución de los espacios y realizar cuadros de áreas comparativos para buscar las propuestas que sean más económicamente viables.
Particiones Planta Tipo Distribución SótanosEsquemas
Área del lote: 543.62 m2
Índice de Ocupación: 0.66
Índice de Construcción: 3.92
Área de Circulación: 23.11 m2
Área Útil Aptos (Por Piso): 239.27 m2
Área Útil Comunal (Por Piso): 45.88 m2
Área del lote: 543.62 m2
Índice de Ocupación: 0.68
Índice de Construcción: 4.07
Área de Circulación: 26.11 m2
Área Útil Aptos (Por Piso): 269.42 m2
Área Útil Comunal (Por Piso): 26.74 m2
Área del lote: 543.62 m2
Índice de Ocupación: 0.67
Índice de Construcción: 4.05
Área de Circulación: 25.69 m2
Área Útil Aptos (Por Piso): 235.62 m2
Área Útil Comunal (Por Piso): 59.86 m2
06. HS2E
Oficinas Consultorio
WeWork Vivienda
Universidad EAN Ropa Restaurante
Escuela LCI Revista Semana Papelería Peluquería Librería
Primer Piso

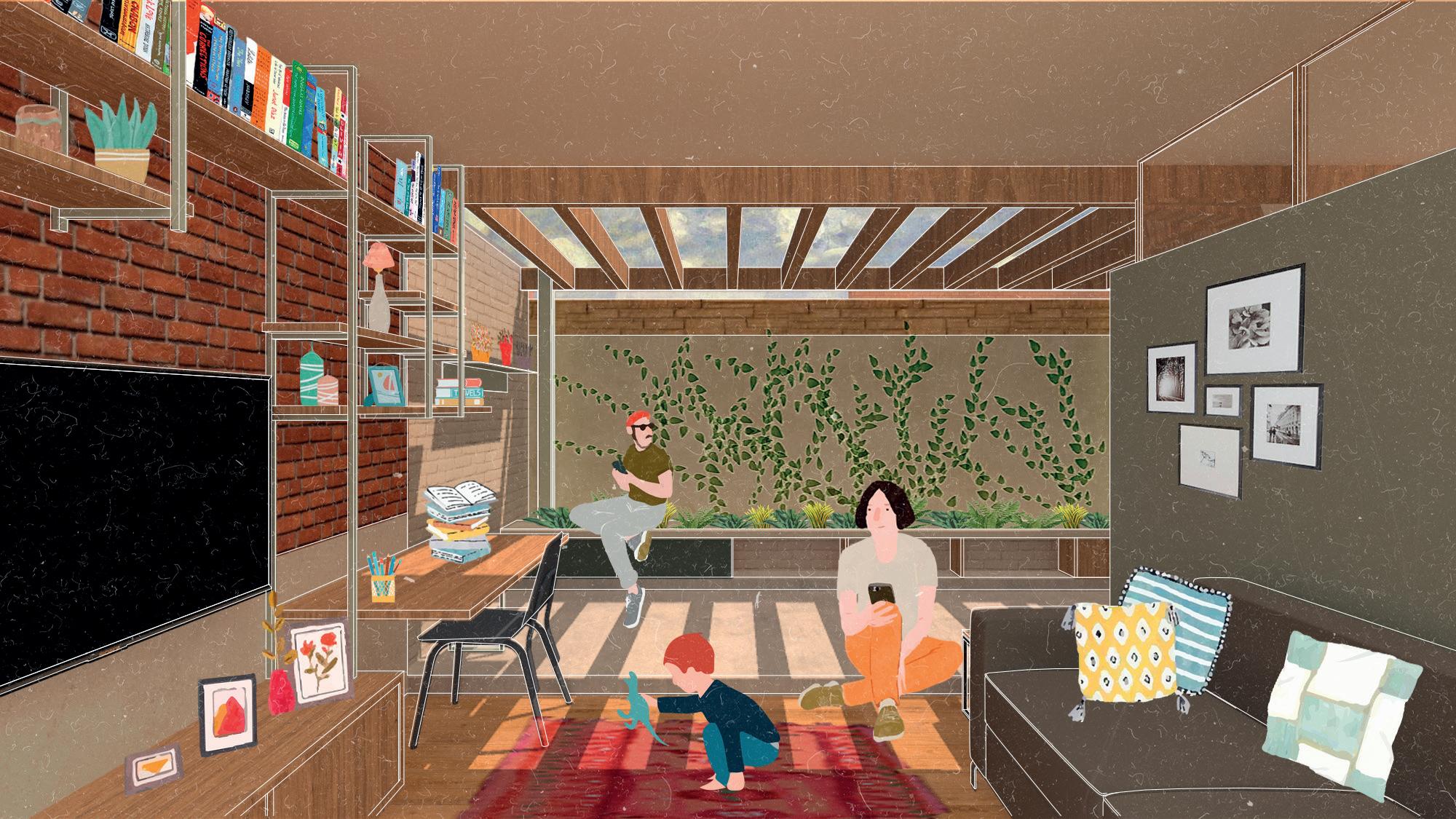

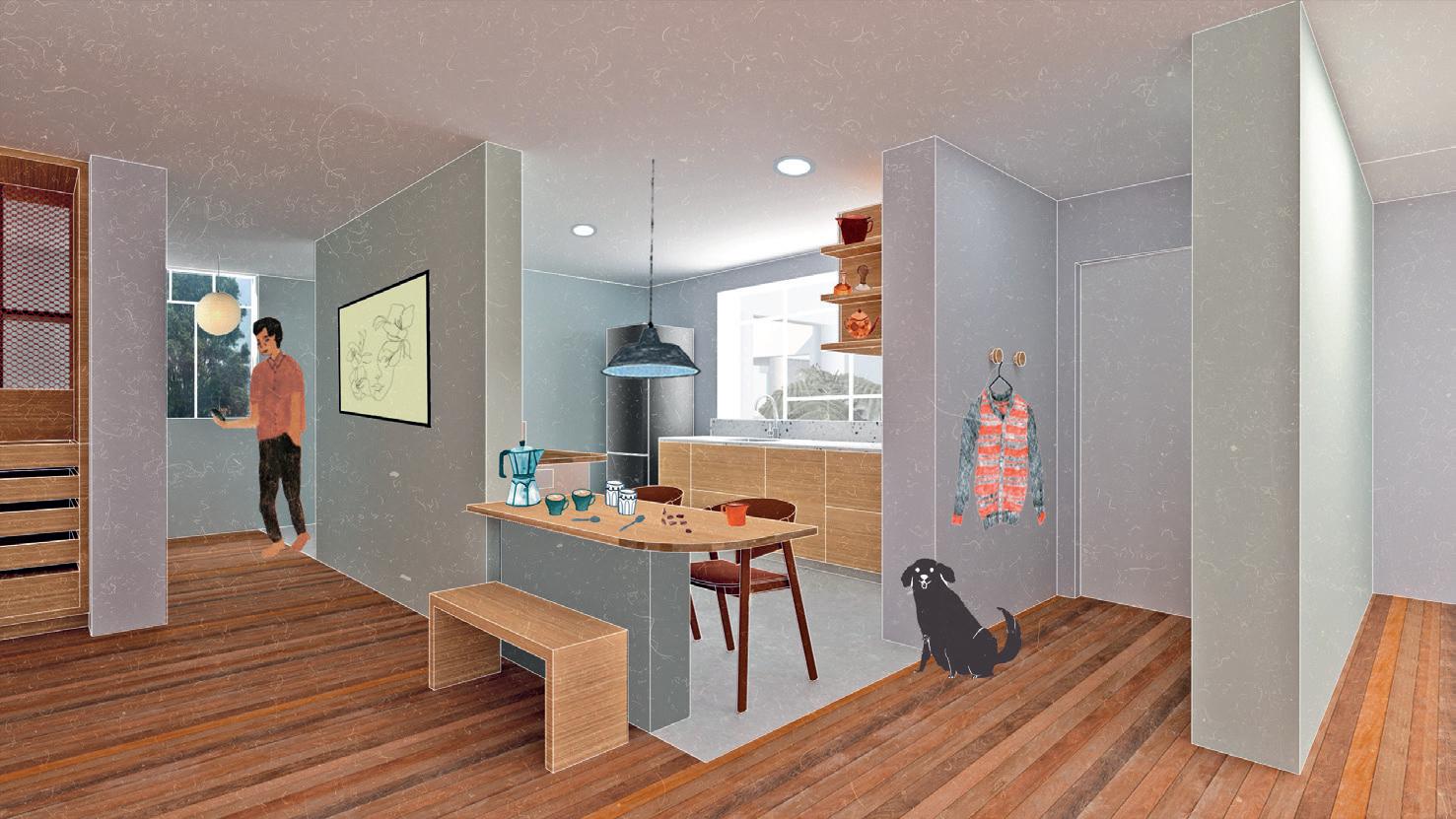

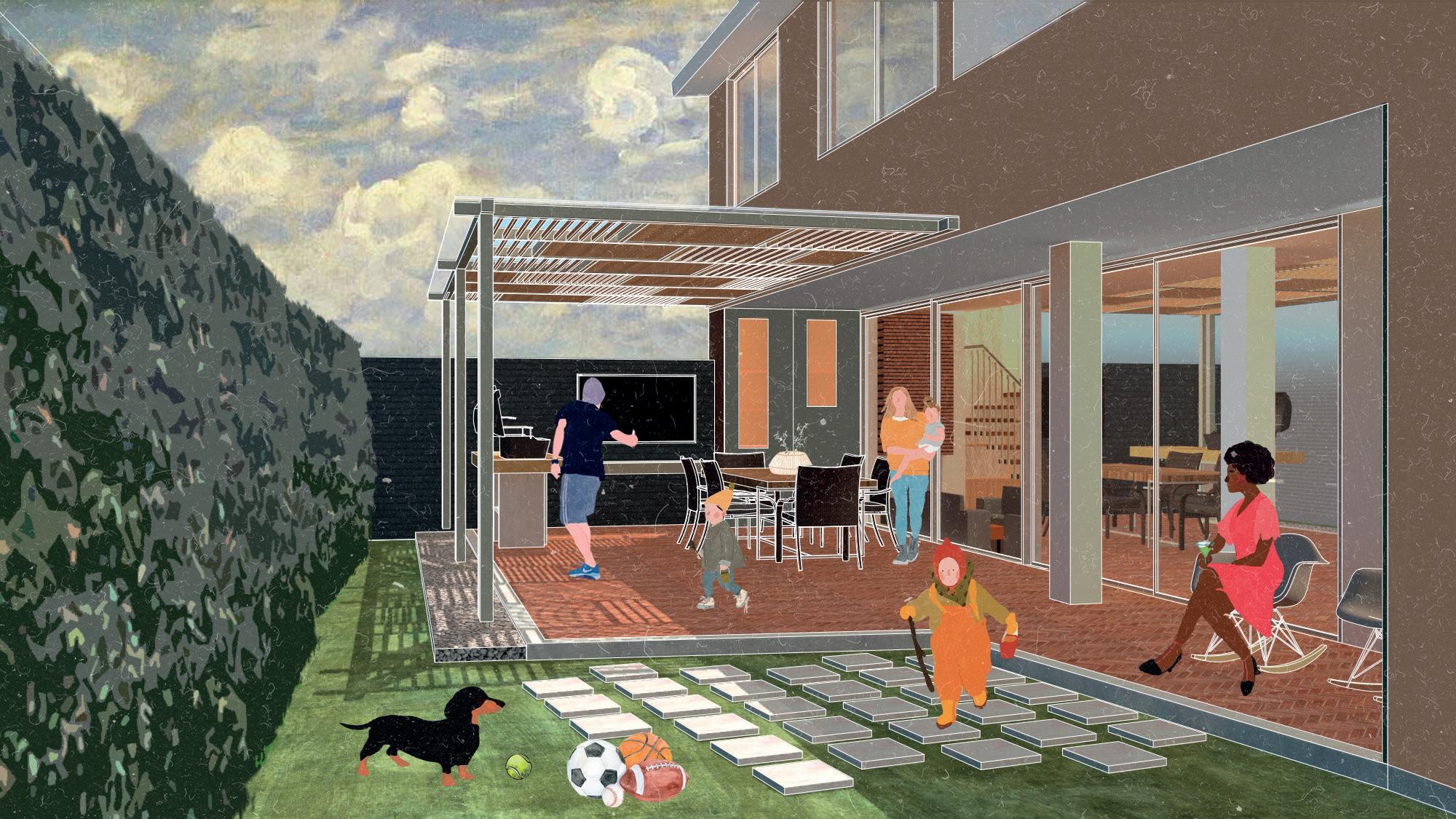

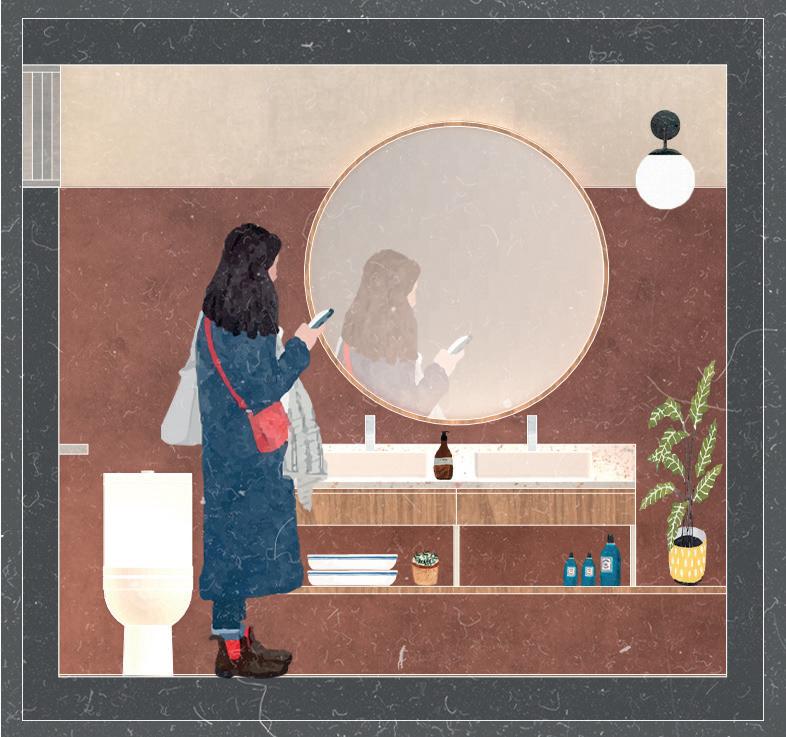

Renders - Collage
Taller Casa Salamanca

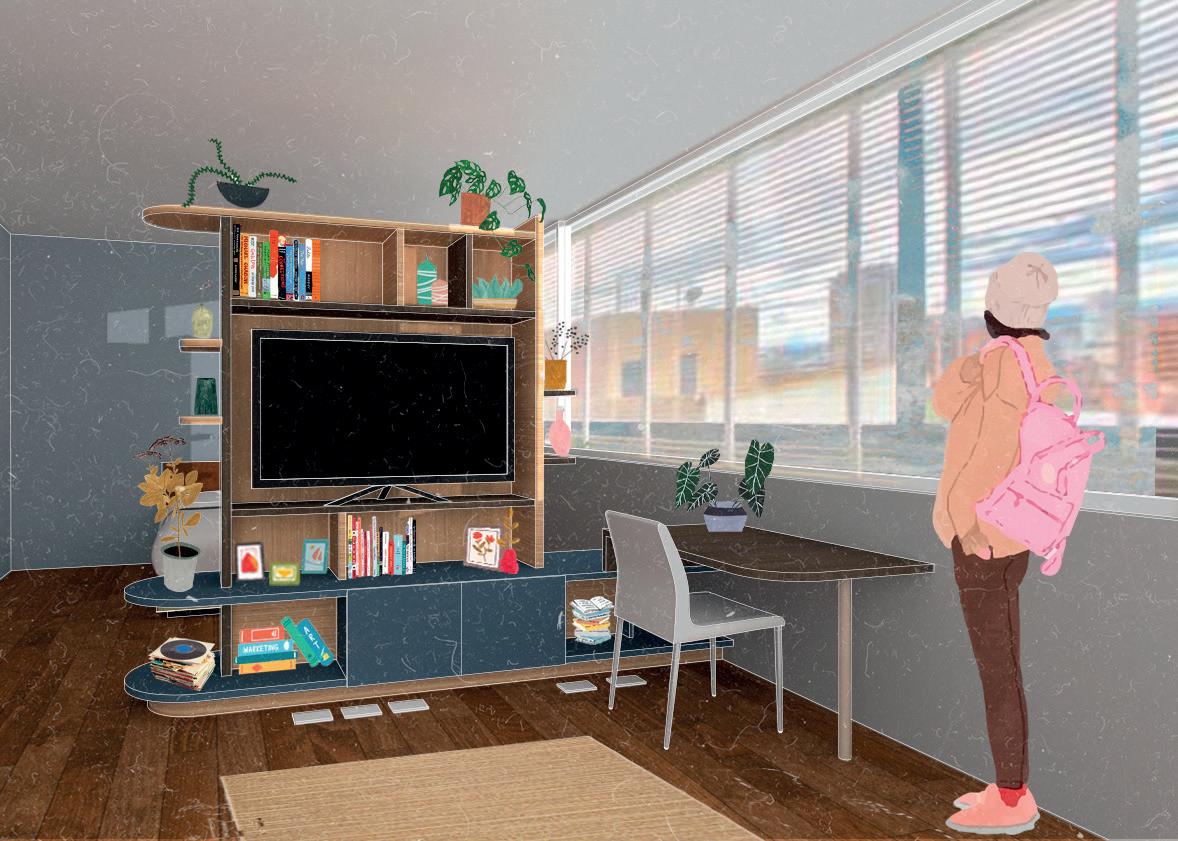

Mueble Chapinero
Casa Los Pinos
