Urbanismo Propusta

VILLA FRANCISCA

PROPUESTA DE VILLA FRANCISCA

Dominicana

Domingo

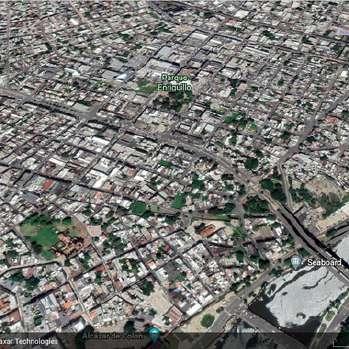

Localizacion y ubicacion

Villa Francisca

Es una Area comercial Emblemática Al Rededor de la Avenida Duarte Villa Francisca es junto a Villa Consuelo y Villa Juana uno de los tres barrios surgidos en Santo Domingo luego del paso del ciclón San Zenón y la segunda barriada junto a Ciudad Nueva en construirse fuera de las murallas de la Ciudad Colonial de la República Dominicana.

Los terrenos donde hoy se erige el populoso barrio de Villa Francisca fueron en sus inicios una plantación de caña de azúcar que posteriormente fue adquirida por el poeta Manuel de Jesús Galván y convertidos en una casa de veraneo bautizados en honor a su primera esposa Francisca Velázques alrededor de 1876 Posteriormente fueron vendidos al comerciante Juan Alejandro Ibarra quién funda la Villa de Francisca como un proyecto urbanístico privado

PLANOS URBANOS

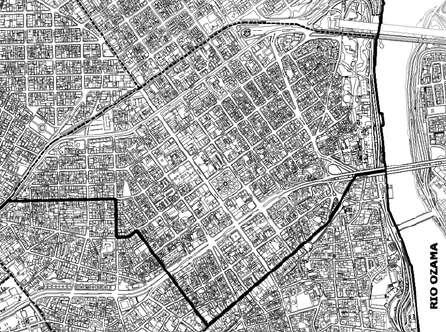

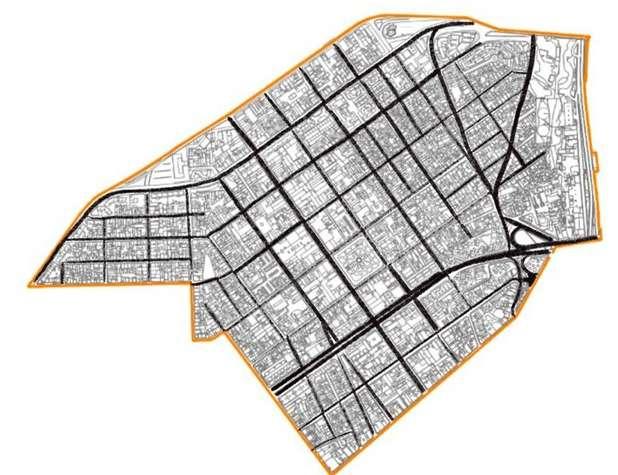

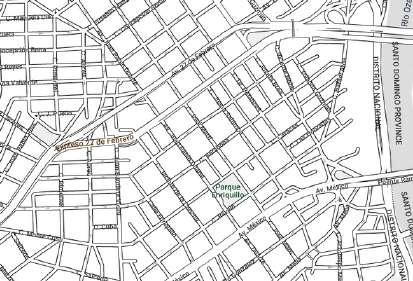

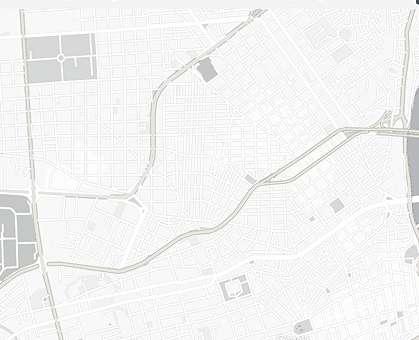

Trama urbana

T4

T5

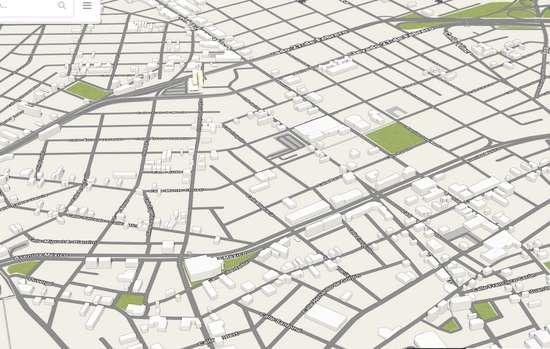

La estructura urbana de la zona a estudiar, supone un orden determinado y organizado de la ciudad en función del uso de las edificaciones de cada manzana y el flujo, peatonal y vehicular, que las mismas presentan.

De modo general, se presenta una trama irregular y un poco desorganizada, sin embargo en la parte oeste por la Av. Juan Pablo Duarte existe una trama bastante reticular ocupada en su mayoria por residenciales.

En la zona de acercamiento T1 se aprecia la estructura urbana ortogonal

En la zona de acercamiento T2 se aprecia la estructura urbana cuadricula

En la zona de acercamiento T3 se aprecia la estructura urbana irregular

En la zona de acercamiento T4 se aprecia la estructura urbana en malla

En la zona de acercamiento T5 se aprecia la estructura urbana irregular

LEYENDA:

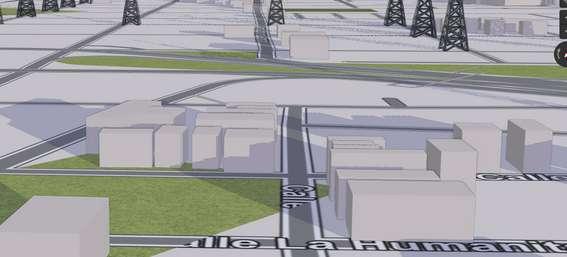

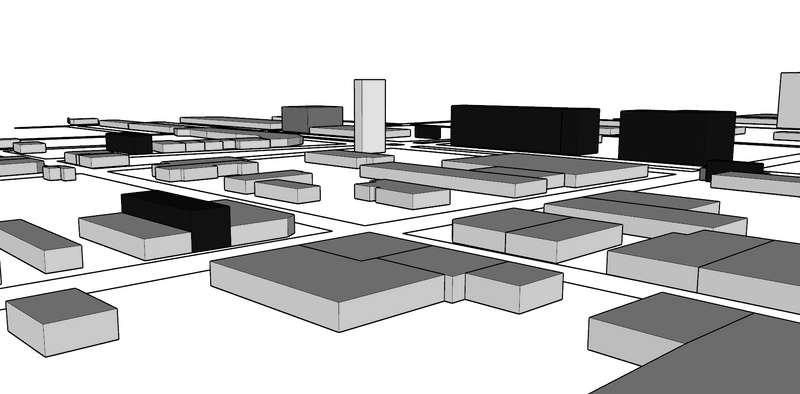

Atimetria

LEYENDA

EDIFICIOS DE 1-3 NIVELES

EDIFICIOS DE 4-5 NIVELES

EDIFICIOS DE 6 O MAS NIVELES

Se observa que en la sección sureste de Villa Francisca, los edificios son predominantemente bajos, siendo la mayoría entre 1-3 niveles.

PLANOS URBANOS

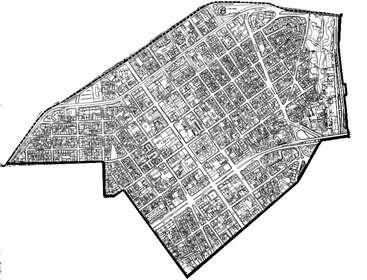

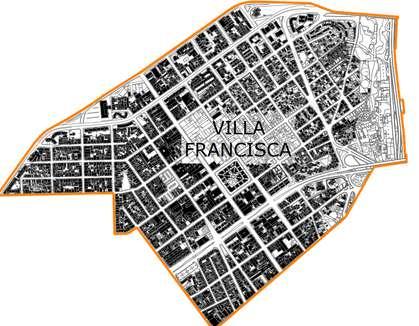

Lleno y vacio

A traves de este analisis podemos notar que en la zona a estudiar hay una abundante cantidad de edificaciones.

LEYENDA

Edificaciones

Terreno sin construir

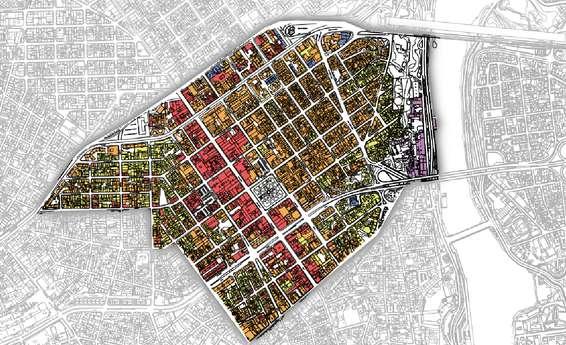

Uso de Suelo

Digrama de porcentaje general de uso de suelo

En la zona asignada, limitada por las calles Av Juan Pablo Duarte, Calle Caracas, Calle Paris y Av. Francisco Camaño Deño, el uso mixto predomina en la zona con un 67%, seguido del comercial

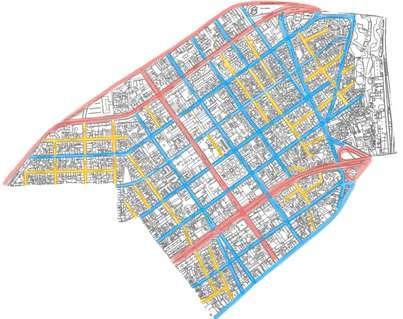

Gerarquia Vial

Leyenda

Rojo: primarias

Azul: conectoras

Amarillo: locales

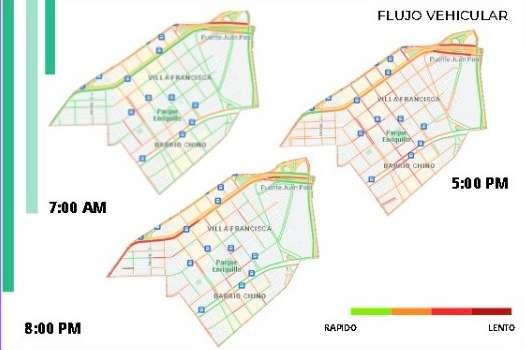

La zona cuenta con una avenida principal y otra secudaria, rodeadas por calles conectoras entre estas y varias calles locales alejadas de las partes mas transcurridas.

Gerarquia Vial

La zona cuenta con una avenida principal y otra secudaria, rodeadas por calles conectoras entre estas y varias calles locales alejadas de las partes mas transcurridas.

Transporte publico

M

LEYENDA

Autobuses locales (OMSA)

27 de Febrero

Av. Maximo Gomez

Av. Padre Castellano

Precio actual 30 pesos

Paradas de bus (expresos fuera de la ciudad)

Parada de Guaguas de Boca Chica (SICHOPROBO) Parada la Esperanza

San Isidro Expreso Vegano

Parada de Autobuses de Boca Chica

Parada Hato Mayor

Calle Jacinto de la C. - Calle Barahona Parada Sabana de la Mar

Paradas de Metro

Precio actual 20 pesos

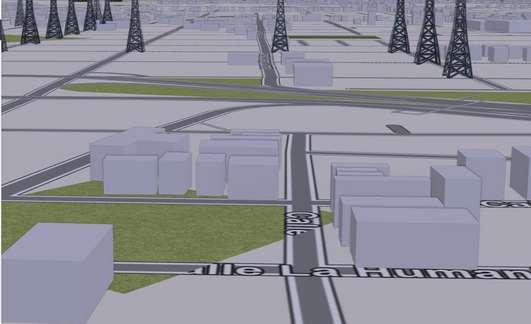

PERFIL URBANO DE VILLA FRANCISCA

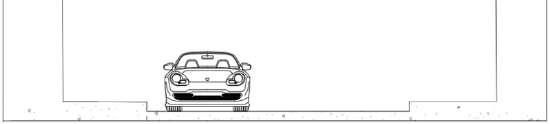

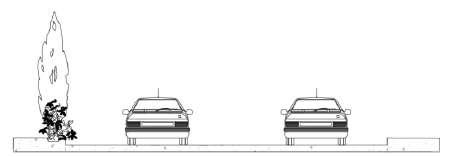

SeccionesViales

B B' C C'

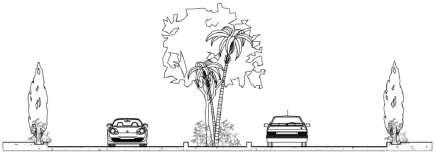

A-AAvenidaPrincpal-AvMéxico A A'

LaAv Méxicoalserprincipal,cuentacondoscalzadasseparadas por una mediana, la mayoria de locales comerciales se situan alrededordeesta,lacalleraveloesunacallesecundariabastante transcurrida ya que conecta con las multiples paradas de transportepublicoycuentaconelparqueEnriquillo,yporúltimola calleJuanaS.adiferenciadelasdemásesunacalleresidencial,lo quelavuelvebastanteestrecha,apenasycabendosvehículos.

URBANO DE VILLA FRANCISCA

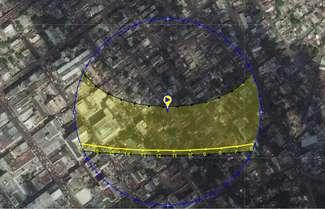

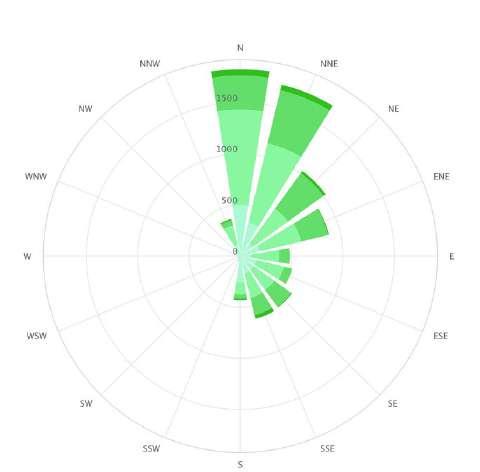

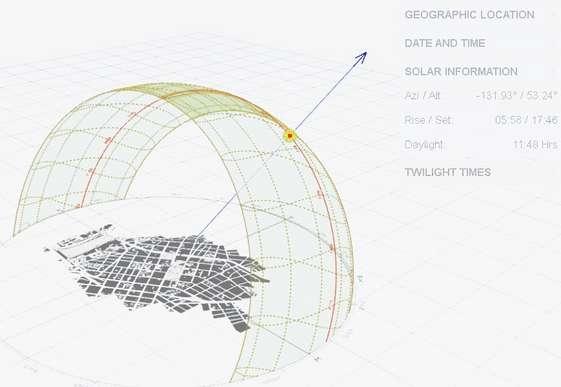

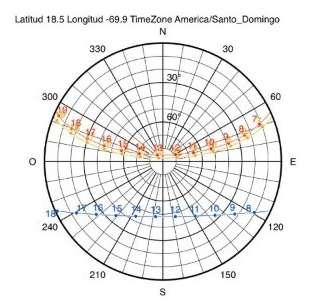

Asoleamiento y vientos

HORA ALTURA ASIMUT

1518° 11628°

700Am

5:00Pm

19366° 25018°

Elevación solar y acimut durante el año 2022. Las líneas negras son líneas de elevación solar constante (el ángulo del sol sobre el horizonte, en grados). El color de fondo sólido indica el acimut (la orientación en la brújula) del sol. Las áreas de colores claros en los límites de los puntos cardenales de la brújula indican las direcciones intermedias implícitas (noreste, sureste, suroeste y noroeste).

FRANCISCA

ANÁLISIS DEL MEDIO NATURAL, CLIMÁTICO Y ECOLÓGICO

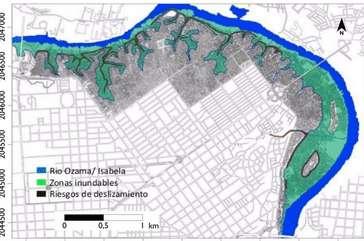

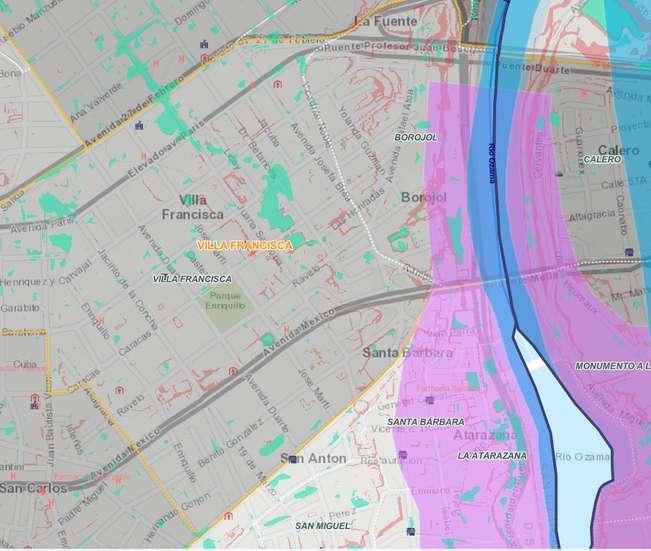

Zona de riesgo ante eventos climáticos/sísmicos extremos.

LEYENDA:

Área inundable

Recuento total de entidades: 8

Zonas de encharcamiento por lluvias

Recuento total de entidades: 14

Peligro de tsunamis

Recuento total de entidades: 5

Peligro pendientes

Recuento total de entidades: 15

Peligro incendio Recuento total de entidades: 0

Terremotos recientes

En conclusión determinamos que la zona de mas Riesgo de Encharcamiento es entre la calle Dr. Betances y la Calle Juana Saltitopa tenemos mayor peligro de pendiente en el Área de Borojol .

Recuento total de entidades: 0 Magnitude Mag 7.5 o > 0 Mag 6 o 7.5 0 Mag 4.5 a 6 0 Mag 3 a 4.5 0

PERFIL URBANO DE VILLA FRANCISCA

Zona de riesgo ante eventos climáticos/sísmicos extremos.

LEYENDA:

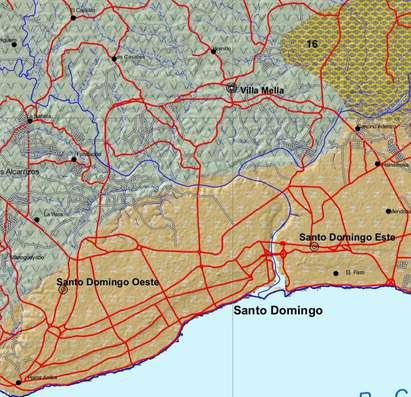

TipodeSueloDeVillaFrancisca

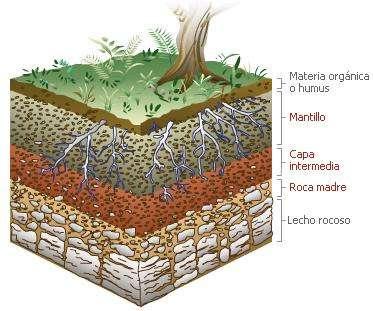

El suelo está formado por varios componentes como rocas, arena, arcilla, humus (materia orgánica en descomposición), minerales y otros elementos en diferentesproporciones.

Leyenda

Ocupallanurascosterasderelieveplanoaonduladoconsuelospocos profundos, y profundos clasificados dentro de los subgrupos UstorthentslíticosyUstropeptstípicos,respectivamente,originadosa partir de caliza coralinas El clima es húmedo conprecipitación anual quevaríaentrelos1,000y1,400mm,yunatemperaturamediaanual de 26º a 27º C y vegetación correspondiente a bosque húmedo subtropical (Bh - S) Estos suelos son arcillosos, moderadamente profundos, bien drenados, moderadamente alcalinos, con alta saturacióndebasesypermeabilidadlenta

PERFIL URBANO DE VILLA FRANCISCA

Tipo de suelo

TIPODESUELODEVILLAFRANCISCA

Suelos calizos: Tienen abundancia de sales calcáreas, son de color blanco, seco y árido, y no son buenos para la agricultura.

Suelos humíferos (tierra negra): Tienen abundante materia orgánica en descomposición, de color oscuro, retienen bien el agua y son excelentes para el cultivo.

Suelos arcillosos: Están formados por granos finos de color amarillento y retienen el agua formando charcos. Si se mezclan con humus pueden ser buenos para cultivar.

Suelos pedregosos: Formados por rocas de todos los tamaños, no retienen el agua y no son buenos para el cultivo.

PERFIL URBANO DE VILLA FRANCISCA

LEYENDA

Arborea

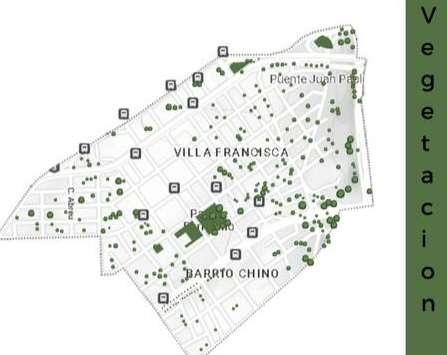

Vegetación

A través de este análisis podemos notar que en la zona a estudiar hay muy poca vegetación existente, en comparación al espacio construido. Como también se pudo observar que en las calles y avenidas solo hay vegetación en pocas zonas. Los arboles planteados en el plano se pueden ver que están en las zonas de las viviendas. por los callejones y dentro de algunos comercios y viviendas.

PERFIL URBANO DE VILLA FRANCISCA

Vegetación

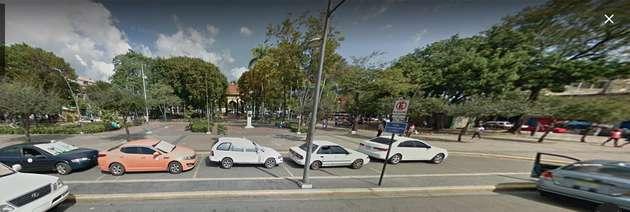

ParqueEnriquillo

ParqueVilla Francisca Palmas Javilla

Árbolde Mango EN ÁRBOLES DE GRAN ALTURA Y MEDIANOS. LA CUAL EN GENERAL ES APRECIADA EN MENOR PROPORCIÓN .

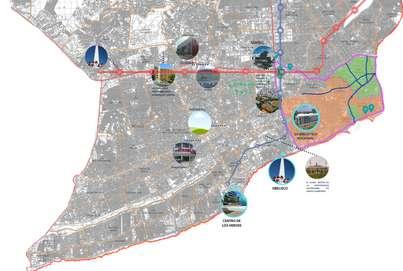

hitos Y NODOS

Entre los e ementos marcados tenemos como sendas de mayor elemento :

Av 27 de febrero

Av George Washintong

Av Maximo Gomez

Por ser avenidas principales y por e gran f ujo de transito que manejan

Av Mexico

Av Simon Bol var

Av Pedro Henr quez Ureña Av. San Martín

Como elemntos menores de as Sendas se marcaron la: Av Leopoldo Navarro

Ya que estas son aven das secundar as que manejan un buen flujo pero no mayor que el de as Aven das principa es antes menc onadas

Fueron marcados como barr os/distr tos : Estas fueron elegidas como elementos mayores por e tamaño y a histor a que tienen mantienen un caracter que te hace saber en el lugar que estas

San Car os Gazcue Ciudad colon a

Los barr os marcados como elemntos menores fueron:

Ensanche Miraflores

Vi la Francisca

San Antón

San Miguel Ciudad Nueva

Los hitos encontrados ya que son puntos fac les de focalizar fueron:

La torre popular Palacio Nacional

Obelisco Hembra y Obel sco Macho

Fray Anton o de Montes nos

Los nodos e eg dos siguiendo su definición fueron las intersenc ones , plazas, parques, paradas de transporte y areas donde se pudiera encontrar una concentración de personas

El borde es el río Ozama ya que cumple con a definic ón mencionada en el libro es un limite que no separa el Distr to Naciona de Santo Domingo Este

La zona Colonial se conseidera un nodo y sus edificaciones son hitos urbanos ya que son referencias especificas y elementos faciles deindentificar

Línea1 Línea2

Laslíneasdemetroson nodos importantes ya que poseen el mayor flujo de personas y cercanía a las avenidas más transitadas por sus comercios.

ANÁLISIS DEL MEDIO NATURAL, CLIMÁTICO Y ECOLÓGICO

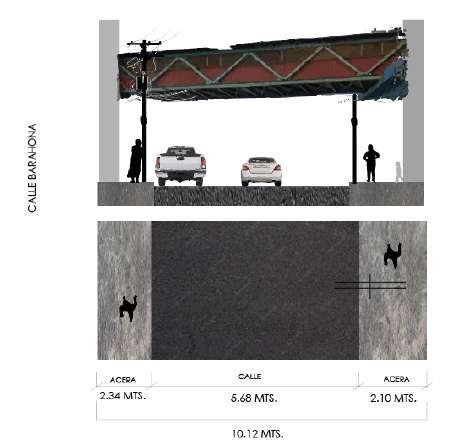

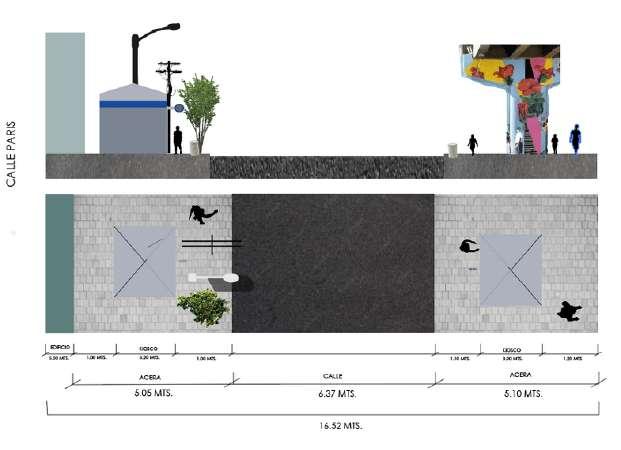

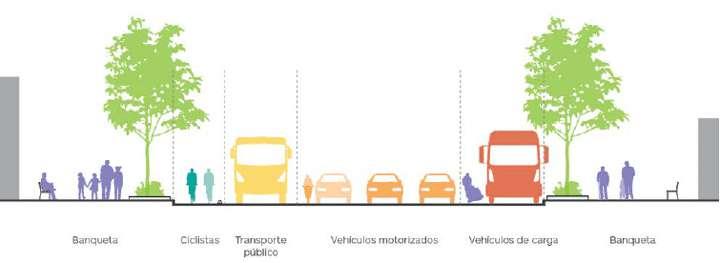

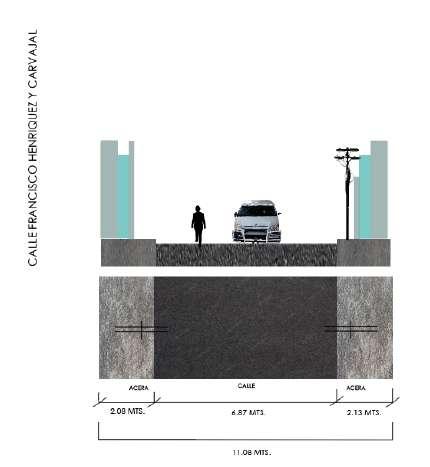

En los siguientes gráficos se muestra la sección vial de la avenida Juan Pablo Duarte y las calles Francisco Henriquez y Carvajal, Barhona y Paris, se puede observar tanto en planta como en la seccion para mejor los detalles.

La avenida Juan Pablo Duarte y la calle Paris son unas de las vias principales más transitadas de Villa Francisca, son una de llas rutas en la que se puede observar como esta prioriza el peaton antes que el vehiculo, está muy bien adecuada para el peatón porque cuenta con aceras amplias para una avenida de dicho transito.

En cambio de las calles Francisco y Barhona presentadas, se puede observar como esta prioriza el vehículo antes el peatón, ya que este no está lo muy bien adecuada para el peatón porque cuenta con aceras muy estrechas, además de que los negocios informales le quitan un flujo adecuado al peaton.

PERFIL URBANO DE VILLA FRANCISCA

Eventual mente se observa que el desarrollo en mayor altura se planteó en lo que son las edificaciones comerciales, y las mixtas de la zona. No obstante algunas permanecen en un nivel más bajo que las otras, debido a la capacidad del suelo.

. Observando las vistas de la zonas percibe que en si que el proyecto esta pensado para ser habitable, ahora bien, el desarrollo infraestructural del mismo muestra que la visión monopólica de la zona fue un punto muy considerado a la pa.

Perfil

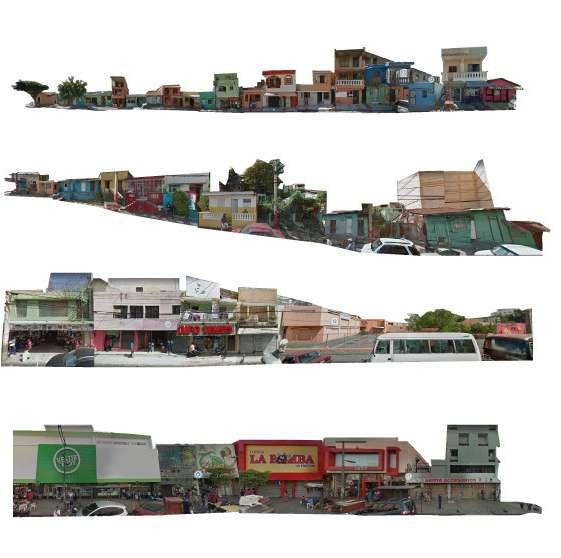

Perfil urbano

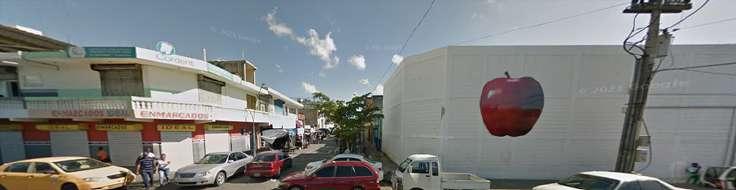

IMAGEN URBANA

Perfil

Perfil Sureste - Noroeste

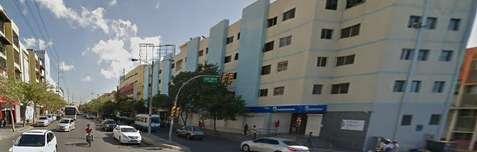

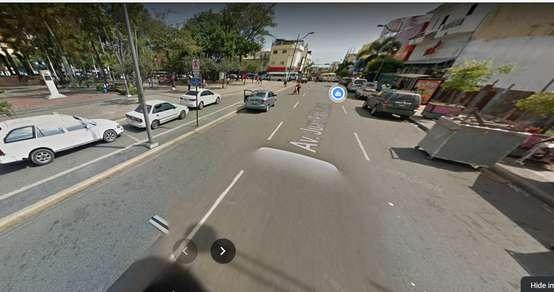

El perfil de la Ave. Juan Pablo Duarte el cual nos brinda visualización de la periferia Sureste- Noroeste de esta. Cuenta con muchas edificaciones de uso comercial debido a que es una avenida muy concurrida; en su mayoría no cuenta con árboles, para la comodidad de la circulación del peatón.

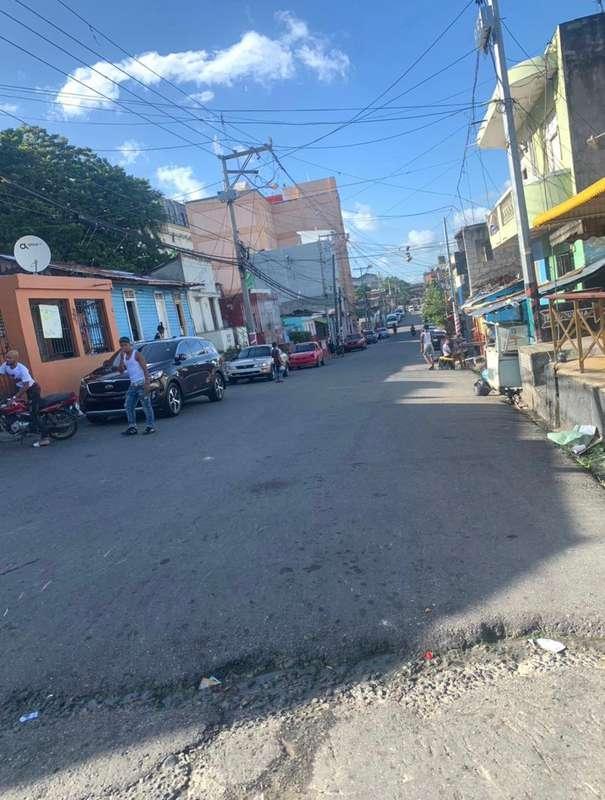

La calle José Martí tiene un uso mixto y sus aceras son estrechas.

En los perfiles de las calles Jacuba y Fausto se pueden notar un diferencia, la cual a simple vista , en este abundan más los que son viviendas tanto unifamiliar como multifamiliar, y en este también se puede ver vegetación, unos cuantos comercios y terrenos baldíos.

Perfil Sureste - Noroeste

Calle Jacuba

Calle Fausto

Calle José Martí

Ave. Juan Pablo Duarte

Sureste - Noroeste

Sureste - Noroeste

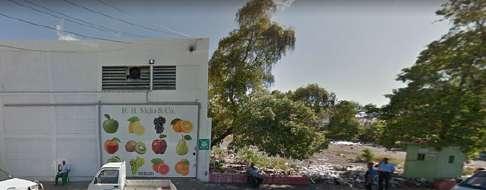

Botadero de basura.

Discapacidad

PROPUESTADE

Propuesta Urbanistica

Se desea proyectar un espacio que estimule el encuentro social, el intercambio de experiencias humanas y que el complejo urbano y recreativo del parque ENTRE CEIBAS sea un espacio para la gente; donde la estadía brinde un gusto especial y se quiera regresar al lugar con la razón principal de disfrutar del tiempo libre junto a su familia y amigos en éste espacio urbano y recreativo.

Es evidente la necesidad de crear más áreas recreativas y reacondicionar las existentes para que se puedan usar por la población en general. Es el espacio que se crea al delimitar la naturaleza y no es la naturaleza en sí misma, pues ésta se extiende indefinidamente. Es el entorno exterior construido por el hombre con un fin específico. Es un espacio pleno de significado y un fragmento de la naturaleza.” “Los espacios urbanos abiertos en forma general son toda el área espacial situada dentro de una concentración urbana o a una distancia razonable de ella; no debe hallarse cubierta de edificios y otras estructuras permanentes. De ninguna manera significa la falta de uso del suelo urbano sino es el suelo que cumple una función de recreación pasiva, activa o de contemplación dentro de la ciudad.

El Ambiente Urbano: el ambiente urbano un sistema en donde se combina el ambiente natural y el ambiente creado por el hombre, teniendo como expresión física a la ciudad que no es más que un sistema espacial en continuo movimiento.

PRINCIPIOS DE DISEÑO

• La creación de todo espacio abierto debe tener una intención y uso específico para que tenga razón de ser.

• El espacio abierto tiene una relación directa con el espacio arquitectónico y/o urbano.

• El potencial de un terreno para espacios abiertos, se determina en base a sus cualida

• Determinar las necesidades y gustos, así como las expectativas de la población para que los espacios abiertos creados sean aceptados y utilizados.

MOBILIARIO URBANO Responde a las necesidades del peatón y lo conforman aquellos elementos que coadyuvan al buen funcionamiento de los espacios abiertos urbanos, siendo estos las bancas, los basureros, casetas telefónicas, paradas de autobuses, juegos infantiles, etc.

Propuesta Urbanistica

Propuesta :

Se propone mejor los espacios Mediante Señalizar las calles y proveer de lugares para los ninos jugar, de esta forma las familias podran pasar mas tiempos con sus hijos en un lugar adaptado para un ambiente familiar.

De Igual manera adicionar Espacio donde se puedan dejar las bicicletas aseguradas

Propuesta Urbanistica

Es evidente la necesidad de crear más áreas recreativas y reacondicionar las existentes para que se puedan usar por la población en general.

De Igual manera adicionar Espacio donde se puedan dejar las bicicletas aseguradas

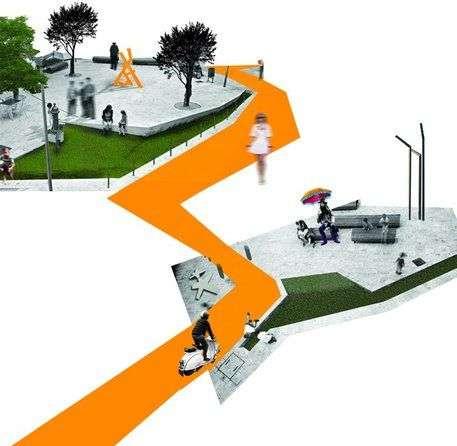

Propuesta Urbanistica Area de Parques

El espacio demanda áreas de entretenimiento

Agregar mas zonas para Basura ya que se obserban muchos lugares con Basura

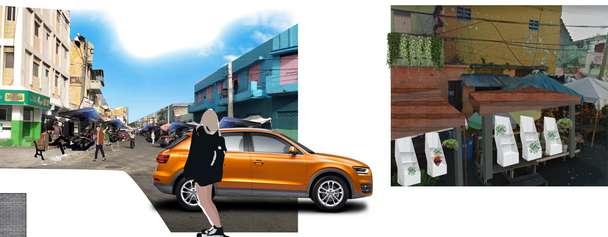

Propuesta Urbanistica

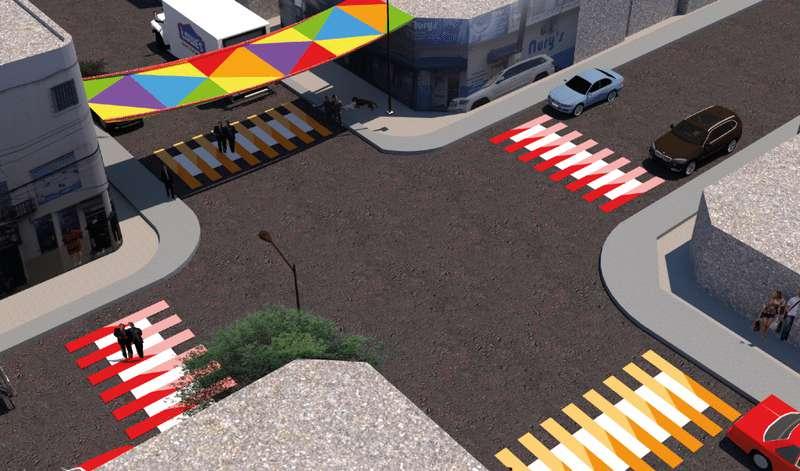

Se Propone pintar las calles en mal estado y que son muy estrecha, de esta formo darle mayor gerarquia visual.

En la zona se quiere incentivar la parte comercial, la cual es el sustento de Villa Francisca siendo mayoritariamente mercados, los cuales se dividen en áreas transporte, tiendas, comida y artículos variados.

Agregando señalizaciones los espacios estarán mas descongestionados para el paso de los transeúntes

Con esta propuesta se quiere lograr integrar la fortaleza de la concepción con el dia a dia que adopto el septor de Villa Francisca, permitiendo espacios recreativos en él y que fomente el flujo peatonal

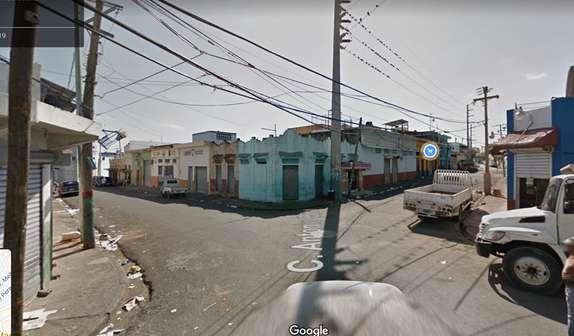

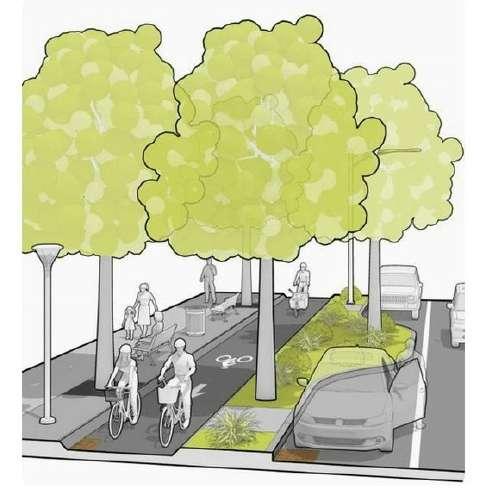

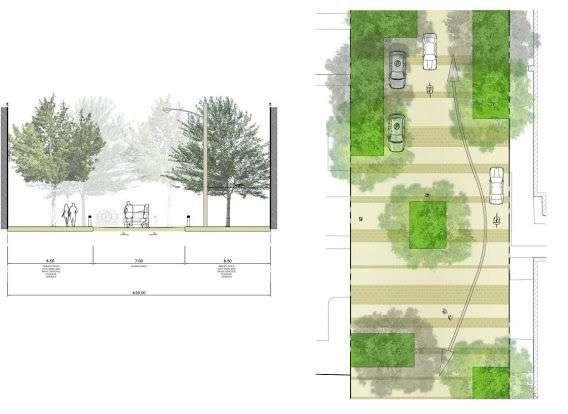

Propuestas Urbanisticas para calles estrechas

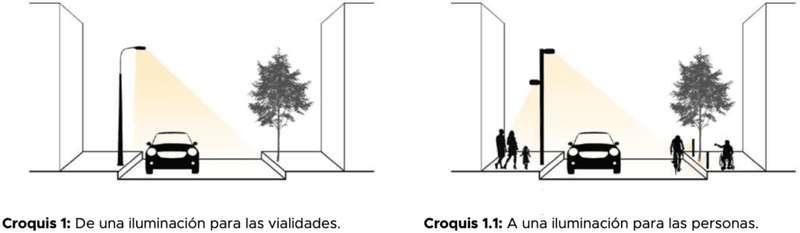

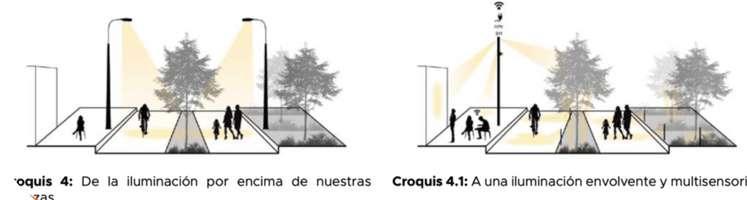

Evolucionar de una iluminación para las vialidades, a una iluminación para las personas –primero– y las vialidades –después–. Ampliar las asceras para el transito de las personas con mobilidad limitada

al controlado uso de LED’s con protección anti deslumbramiento.

MasLuminarias paralascalles

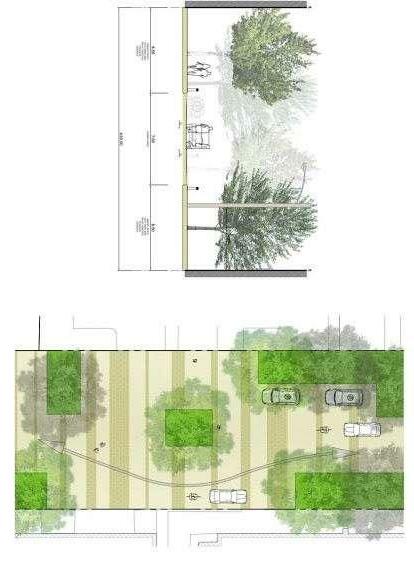

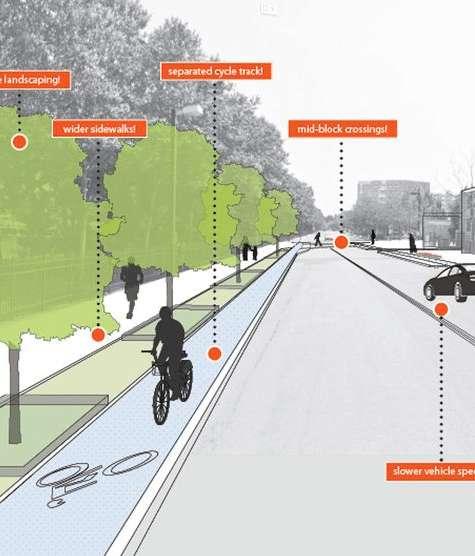

Propuestas Urbanisticas para calles estrechas

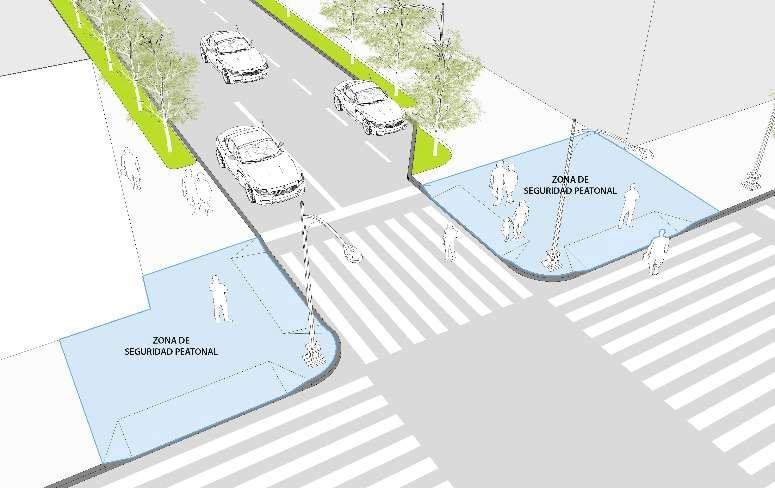

Ampliar las asceras para el transito de las personas con mobilidad limitada Evolucionar de una iluminación para las vialidades, a una iluminación para las personas –primero– y las vialidades –después–. Ampliar las asceras para el transito de las personas con mobilidad limitada

Propuesta Urbanistica

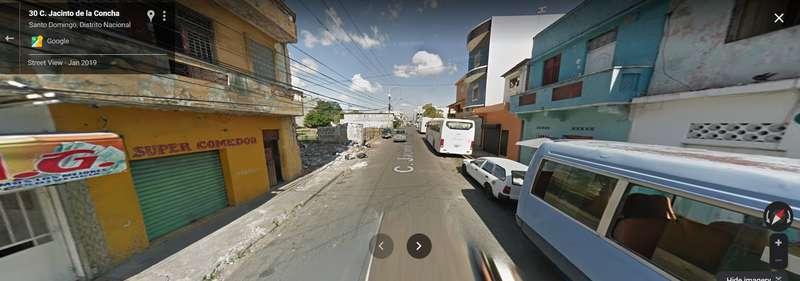

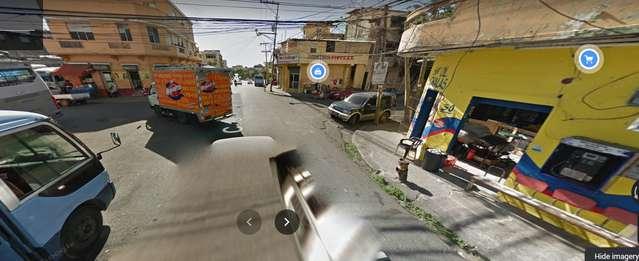

C/ Jacinto de la concha

Calle Ibert

Propuesta paramejorarla viavilidadadelascalles

Conclusion de Propuesta Urbanistica

En conclusión

pudimos determinar que el sector de Villa Francisca a nivel urbanistico, necesita priorizar su parte peatonal, esta zona al estar tan en contacto con las zonas del barrio chino y ciudad colonial recibe un gran flujo de visitantes, por lo cual las propuestas son guiadas en ese foco, un espacio recorrible que te invite a quedarte

PORTUNIDADES

Hay varias Rutas de carros y guaguas cercanas en el sector

Cuenta con muchos locales comerciales y educativos

Se puede proponer una solución para que la vegetación mejore en el sector

Es fácil acceso para los usuarios que no tengan vehículos propios

Las personas que residen en el lugar tienen muchos comercios cercanos

Difícil accesos a las calles Las viviendas se ven desorganizadas y presentan muchos callejones El Ruido de la zona es mucho para las personas que residen ahí De noche es muy peligroso Presenta contaminación en las esquinas Poca Vegetación

Los que residen siempre tienen contaminación Auditiva

Se tiene temor al caminar por las calles La contaminacion empeora lo visual en las calles Se ve todo desorganizado

CONCLUSIONES

Mas uno de los problemas fundamentales es la falta de espacio. Villa Francisca carece de espacio hasta para dormir. El acumulamiento es alto, la gente vive en verdaderos suburbios, con el agravante de que cada vez se reduce el área para las viviendas, para dar paso a la ampliación de los múltiples negocios allí instalados.

Y a la vez falta de todo, hay pocas escuelas y centros de salud y la inseguridad es un tormento.

La delincuencia está cubriendo al barrio y no hay espacio para la recreación de adultos y jóvenes. Todos estos males hacen que la gente pierda las esperanzas y algunos se vean inclinados a cometer delitos o participar en actividades no sanas.

Francisca. (2019). Villa Francisca · Santo Domingo. Villa Francisca · Santo Domingo. https://www.google.com.do/maps/place/Villa+Francisca,+Santo+Domingo/@18.4818434,-69.8962182,15z/data =!4m5!3m4!1s0x8eaf8840ea2a9e37:0x2c463777c4f3065a!8m2!3d18.4832823!4d-69.8884772?hl=es Alcaldía Distrito Nacional. (2022). Adn.gob.do. https://adn.gob.do/conocetubarrio/ (2022). Arcgis.com. https://arcoiris.maps.arcgis.com/apps/instant/interactivelegend/index.html? appid=e2441bd59e1a422a97028f57591f4e80¢er=-69.8013,18.5387&level=11 (2022). Google.com. https://earth.google.com/web/search/republica+dominicana+villa+francisca/@18.4817688,-69.8900835,44.435 21556a,2219.57687198d,35y,0h,45t,0r/data=Co8BGmUSXwolMHg4ZWFmODg0MGVhMmE5ZTM3OjB4MmM0NjM 3NzdjNGYzMDY1YRlUPIljuHsyQCF3T3nP3HhRwCokcmVwdWJsaWNhIGRvbWluaWNhbmEgdmlsbGEgZnJhbmNpc2N
