MECATRONICA

INTRODUCCIÓN

La mecatrónica es una disciplina de la ingeniería que integra la mecánica, la electrónica, la informática y el control para diseñar y crear sistemas y productos inteligentes Esta área multidisciplinaria ha evolucionado significativamente desde su origen en la década de 1960, cuando se utilizó por primera vez en Japón para describir la integración de sistemas mecánicos y electrónicos en la automatización industrial

La esencia de la mecatrónica radica en la sinergia entre sus componentes principales Los sistemas mecánicos proporcionan la estructura y los componentes físicos necesarios, la electrónica permite la gestión y control de los actuadores y sensores, la informática aporta la capacidad de procesar datos y ejecutar algoritmos complejos, y las teorías de control aseguran que los sistemas respondan de manera precisa y eficiente a las condiciones del entorno.

El enfoque mecatrónico permite la creación de productos que son más flexibles, eficientes y capaces de realizar funciones complejas que no serían posibles con tecnologías independientes Además, la mecatrónica facilita la innovación en áreas emergentes como la robótica, la automatización, la inteligencia artificial y el Internet de las Cosas (IoT)

En resumen, la mecatrónica es una disciplina que está revolucionando la manera en que concebimos y desarrollamos tecnología, proporcionando soluciones avanzadas y mejorando la calidad de vida a través de la integración de diversas áreas de la ingeniería

MECATRONICA

El término mecatrónica fue ‘acuñado’ en 1969 por un ingeniero japonés, como combinación de ‘meca’ de la palabra mecanismos y ‘trónica’ de la palabra ‘electrónica’

Un sistema mecatrónico no es sólo la unión de los sistemas electrónico y mecánico y es más que sólo un sistema decontrol;esunaintegracióncompletade todos ellos en la cual existe un enfoque concurrente al diseño. En el diseño de autos, robots, máquinas herramienta, lavadoras, cámaras y muchas otras máquinas, se adopta cada vez más dicho enfoque integrado e interdisciplinario para eldiseñoeningeniería

La integración a través de las fronteras tradicionales de la ingeniería mecánica, la ingeniería eléctrica, la electrónica y la ingeniería de control debe ocurrir en los primeros pasos del proceso de diseño si se desarrollan sistemas más baratos, confiables y flexibles. Esta integración permite crear soluciones avanzadas y eficientes que son capaces de realizar tareas complejas de manera autónoma o semiautónoma.

Componentes Principales de la Mecatrónica

Mecánica: Se refiere a los componentes físicos y estructurales de los sistemas, como motores, engranajes, y actuadores. La mecánica proporciona la base para la construcción y movimiento de los sistemas mecatrónicos.

Electrónica: Incluye los circuitos y componentes electrónicos que controlan y gestionan los actuadores y sensores La electrónica es esencial para la comunicación y la gestión de la energía dentro del sistema

Informática: Abarca el software y los algoritmos que procesan la información recibida de los sensores y ejecutan las decisiones de control. La informática es clave para la inteligencia y autonomía del sistema

Control: Implica la teoría y las técnicas utilizadas para regular el comportamiento del sistema, asegurando que responda de manera precisa y efic n elentornooalasinst

EL PROCESO DE DISEÑO

El diseño de ingeniería es un proceso complejo que implica interacciones entre varias habilidadesydisciplinas Coneldiseñotradicional,lapropuestaeraqueelingenieromecánico diseñara los elementos mecánicos, luego el ingeniero de control progresara y diseñara el sistemadecontrol

Esto da como resultado lo que se conoce como enfoque secuencial para el diseño. Sin embargo, la base del enfoque de la mecatrónica se considera que yace en la inclusión concurrente de las disciplinas de la ingeniería mecánica, electrónica, tecnología de computación e ingeniería de control en el enfoque del diseño.

La concurrencia inherente de este enfoque depende mucho del modelado del sistema y luego de la simulación de la manera en la que el modelo reacciona a las entradas y por consiguiente cómo puede reaccionar el sistema real a las entradas.

SISTEMAS

Un sistema es una combinación de componentes que actúan juntos y realizan un objetivo determinado. En la mecatrónica el concepto de sistema conjugan los fenómenos eléctricos, electrónicos, mecánico en conjunto con el procesamiento y adquisición de datos y señales.

La forma mas sencilla para representar un sistema es verlo como una caja que se utiliza para hacer mediciones Éste tiene como su entrada la cantidad que se está midiendo y como su salida el valor de la cantidad

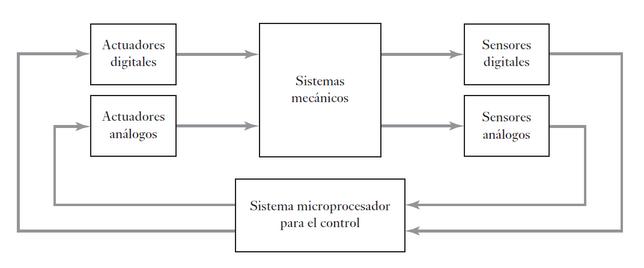

Imagen 1. Ejemplo de Sistema

Mecatrónico Tomado de Mecatrónica W Bolton

La respuesta de cualquier sistema para una entrada no es instantánea Las respuestas de los sistemas son funciones de tiempo De esta manera, para conocer la forma en que los sistemas se comportan cuando hay entradas en éstos, se necesitan crear modelos para sistemas que relacionen la salida con la entrada de modo que se puedan calcular, para una entrada dada, cómo variará la salida con el tiempo y cuánto le tomará volver a su estado normal.

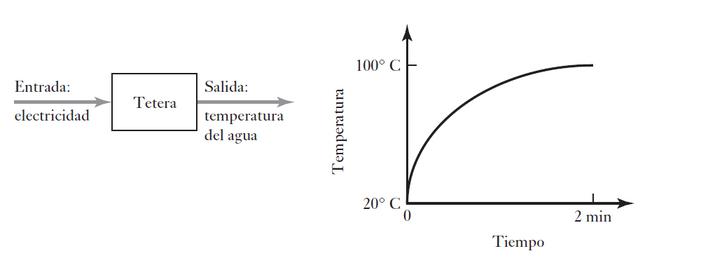

Imagen 2 Ejemplo de Modelado de sistema Tomado de Mecatrónica W Bolton

SISTEMAS DE MEDICIÓN

Los sistemas de medición tienen una relevancia particular cuando se habla de mecatrónica En general, se puede considerar que estos sistemas están formados por tres elementos básicos

Los sistemas de medición son esenciales en mecatrónica para obtener datos precisos y en tiempo real sobre el comportamiento de los sistemas y su entorno. Estos datos son fundamentales para el control, monitoreo y optimización de los procesos mecatrónicos

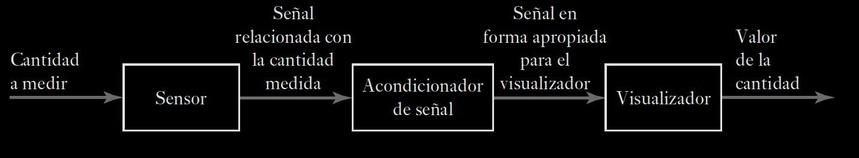

Los componentes clave de los sistemas de medición incluyen sensores, transductores, sistemas de acondicionamiento de señales, convertidores A/D y D/A, y sistemas de adquisición de datos (DAQ)

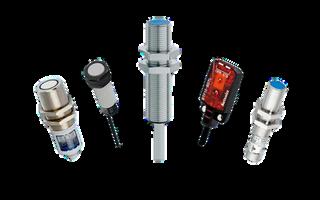

1. Sensores

Un sensor es un dispositivo que detecta y responde a algún tipo de entrada del entorno físico. La entrada específica podría ser luz, calor, movimiento, humedad, presión o cualquiera de un gran número de otros fenómenos Por ejemplo, un termopar es un sensor de temperatura La entrada al sensor es una temperatura y la salida es una fem (fuerza electromotriz) relacionada con el valor de la temperatura.

A través del uso efectivo de estos sistemas, se puede lograr un control en tiempo real, monitoreo continuo, diagnóstico preciso, y optimización de procesos en aplicaciones mecatrónicas diversas.

3. Visualizador

2. Acondicionador de Señal

Un acondicionador toma la señal desde el sensor y la manipula dentro de una condición apropiada ya sea para presentarla en forma visual o, en el caso del sistema de control, con el fin de ejercer control. Los convertidores analógico digital, los filtros, los amplificadores y los conversores de magnitud son ejemplos de acondicionadores de señal

Donde se despliega y se muestran las señales de la salida desde el acondicionador de señal. Por ejemplo, esto puede ser una aguja moviéndose a través de una escala o una lectura digital.

SISTEMAS DE CONTROL

S I S T E M A S D E C O N T R O L

R E A L I M E N T A D O S

Un sistema que mantiene una relación determinada entre la salida y la entrada de referencia, comparándolas y usando la diferencia como medio de control, se denomina sistema de control realimentado. Este sistema recibe una entrada enviada por sensores que le dicen cuál es la temperatura y compara estos datos con el valor que debe tener; a continuación, produce la respuesta adecuada a fin de lograr la temperatura requerida.

S I S T E M A S D E C O N T R O L E N

L A Z O A B I E R T O

Son sistemas en los cuales la salida no tiene efecto sobre la acción de control. En otras palabras, en un sistema de control en lazo abierto no se mide la salida ni se realimenta para compararla con la entrada

Un ejemplo cotidiano de un sistema de control de lazo abierto es el tostador El control se ejerce mediante el establecimiento de un reloj temporizador que determina la cantidad de tiempo en la que el pan debe tostarse.

El primer paso para el diseño de un sistema de control es la obtención del modelo matemático de la planta u objeto de control Un sistema de control puede considerarse como un sistema que se puede utilizar para:

1 Controlar algo variable de algún valor particular, por ejemplo, un sistema central de calentamiento donde la temperatura se controla para un valor particular

2 Controlar la secuencia de eventos, por ejemplo, las marcas de una lavadora que establecen el lugar y el tiempo de un ciclo, por ejemplo, ‘blancos’ y entonces un ciclo de lavado en particular controla la lavadora, esto es, secuencia de eventos, apropiado para ese tipo de ropa

3 Controlar si ocurre o no un evento, por ejemplo, un seguro en una máquina por el cual no puede ser operada hasta que el dispositivo de seguridad esté en posición

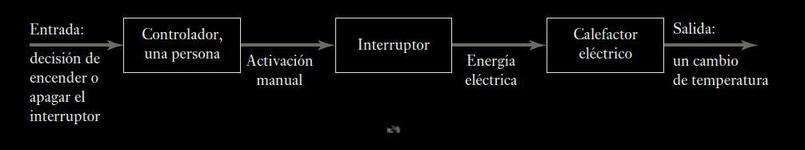

Imagen 3. Sistemas de control en lazo abierto. Tomado Ingeniería de Control Moderna, Ogata

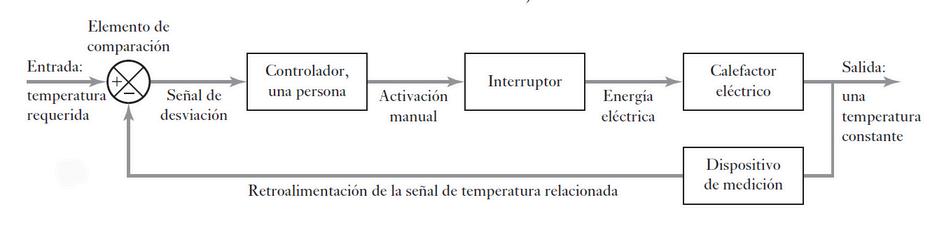

Los sistemas de control realimentados se denominan también sistemas de control en lazo cerrado. El control en lazo cerrado aparece ante la necesidad de corregir las desviaciones, de la salida frente a la referencia, de forma automática Esto introduce un nuevo elemento en el sistema, un automatismo o procesador que se encargará de evaluar los valores del sensor y actuar en consecuencia

Imagen 4 Sistemas de control en lazo abierto Tomado

Ingeniería de Control Moderna, Ogata

Sistemas de control en lazo cerrado en comparación con sistemas en lazo abierto Una ventaja del sistema de control en lazo cerrado es que el uso de la realimentación vuelve la respuesta del sistema relativamente insensible a las perturbaciones externas y a las variaciones internas en los parámetros del sistema. Es así posible usar componentes relativamente poco precisos y baratos para obtener el control adecuado de una planta determinada, mientras que hacer eso es imposible en el caso de un sistema en lazo abierto

E L E M E N T O S B Á S I C O S D E

Sistemas de control en lazo cerrado en comparación con sistemas en lazo abierto. Una ventaja del sistema de control en lazo cerrado es que el uso de la realimentación vuelve la respuesta del sistema relativamente insensible a las perturbaciones externas y a las variaciones internas en los parámetros del sistema

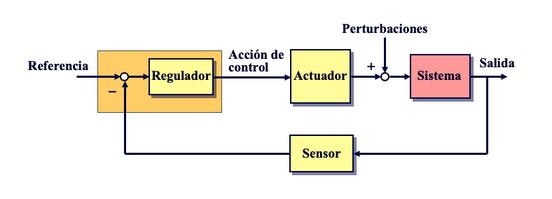

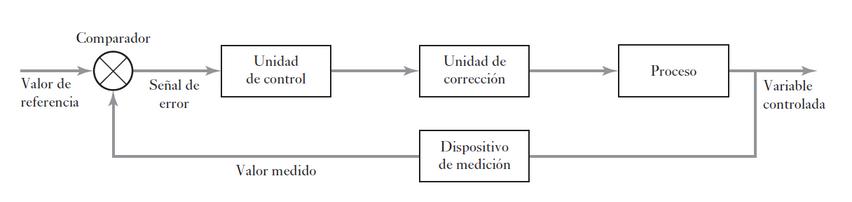

Imagen 5 Elementos básicos de un sistema de lazo cerrado

Tomado Ingeniería de Control Moderna, Ogata

Elemento comparador/comparador

Compara el valor deseado o de referencia de la condición variable que se controla con el valor medido de lo que se produce y genera una señal de error. Se puede considerar que suma la señal de referencia, positiva, a la señal del valor medido, que en este caso es negativa:

Elemento de control/controlador

El controlador decide qué acción llevar a cabo

Elemento de proceso

El proceso es aquello que se está controlando. Puede tratarse de la habitación de una casa cuya temperatura se controla

Elemento corrector

El elemento de actuación produce un cambio en el proceso a fin de corregir o modificar la condición controlada

Elemento de medición

El elemento de medición produce una señal relacionada con el estado de la variable del proceso que se controla Podría tratarse de un interruptor que se enciende cuando alcanza determinada posición o de un termopar que pro duce una fem relacionada con la temperatura.

Un PLC (Controlador Lógico Programable, por sus siglas en inglés: Programmable Logic Controller) es un dispositivo electrónico utilizado en la automatización de procesos industriales. Fue desarrollado originalmente para reemplazar los sistemas de control basados en relés y temporizadores, ofreciendo una solución más flexible y fiable.

El uso de los PLCs puede tener sus beneficios como:

Flexibilidad: Pueden ser reprogramados fácilmente para adaptarse a cambios en los procesos de producción.

Reducción de costos: Disminuyen la necesidad de cableado y componentes físicos, y pueden reducir los tiempos de inactividad mediante diagnósticos y mantenimiento preventivo Precisión y repetibilidad: Ofrecen un control preciso y consistente de los procesos industriales.

Aplicaciones comunes de los PLC:

Automatización de maquinaria: Control de operaciones y secuencias en máquinas industriales. Control de procesos: Regulación de variables de procesos.

Sistemas de transporte y manipulación: Control de cintas transportadoras, grúas, sistemas de clasificación y embalaje.

Sistemas de producción: Gestión de líneas de producción automatizadas.

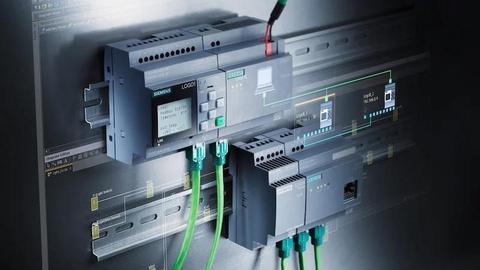

Imagen 6 PLC , Tomado de siemenscom/mx

Un PLC opera en un ciclo continuo conocido como ciclo de escaneo, que consta de tres etapas principales:

Lectura de entradas: El PLC lee el estado de todas las entradas conectadas (sensores, interruptores, etc )

Ejecución del programa: El PLC ejecuta el programa de control que ha sido cargado en su memoria, procesando las entradas y tomando decisiones lógicas

Actualización de salidas: Basado en las decisiones lógicas, el PLC actualiza el estado de las salidas (actuadores, relés, etc )

Programación: Los usuarios programan el PLC utilizando un software especializado Una vez desarrollado, el programa se descarga al PLC, donde se ejecuta en tiempo real

G R A B A C I Ó N M A G N É T I C A

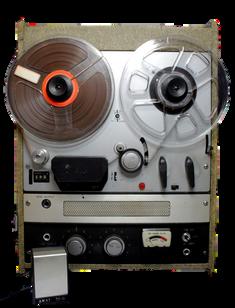

La grabación magnética comenzó a principios del siglo XX con el desarrollo de las primeras cintas magnéticas para grabar sonido. En 192. La tecnología avanzó rápidamente y, en 1951, IBM introdujo la primera cinta magnética para almacenar datos informáticos, marcando el inicio de una nueva era en la gestión de información. A medida que la informática avanzaba, la capacidad y la velocidad de la grabación magnética mejoraron significativamente Los discos duros, introducidos en los años 50, emplearon principios similares a las cintas magnéticas pero con mayor densidad de almacenamiento y accesibilidad. Estas mejoras han sido constantes, con tecnologías como la grabación magnética perpendicular (PMR) y la grabación magnética asistida por calor (HAMR), que han permitido aumentar exponencialmente la cantidad de datos que pueden ser almacenados en discos duros

Principios de Funcionamiento

La grabación magnética se basa en la capacidad de ciertos materiales para ser magnetizados y desmagnetizados Los elementos principales de esta tecnología incluyen:

Cabezal de Grabación: Es un electroimán que genera un campo magnético. Crea un campo magnético que alinea las partículas magnéticas en el medio de grabación, representando así datos binarios (unos y ceros).

Medio de Grabación: Comúnmente compuesto de una base flexible o rígida recubierta con un material ferromagnético

Cabezal de Lectura: Detecta los cambios en el campo magnético del medio de grabación y los convierte de nuevo en señales eléctricas.

Controladores y Circuitos de Procesamiento:

Gestionan la transferencia de datos entre el medio de grabación y el sistema informático.

Los discos duros magnéticos han sido el estándar para el almacenamiento de datos en ordenadores personales y servidores durante décadas. A pesar del surgimiento de las unidades de estado sólido y las cintas magnéticas requieren un manejo cuidadoso y un almacenamiento adecuado para evitar la degradación Sin embargo, la investigación continúa en este campo. Tecnologías como la grabación magnética asistida por microondas (MAMR) y HAMR prometen aumentar aún más la densidad de almacenamiento y la eficiencia energética de los dispositivos de grabación magnética. Además, la capacidad de estos dispositivos para ofrecer una solución de almacenamiento rentable asegura su relevancia continua en el futuro

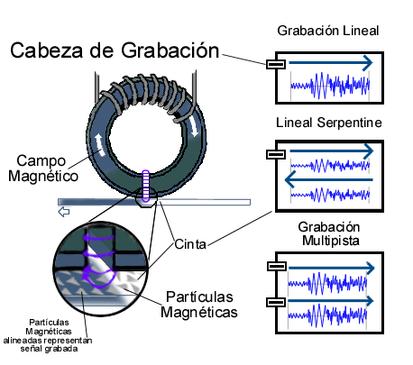

Imagen 7. Grabación Magnética, Tomado de Wikipedia

G R A B A C I O N Ó P T I C A

La grabación óptica es un método de almacenamiento de datos que utiliza luz láser para leer y escribir información en medios ópticos como CD, DVD y Blu-ray Este proceso implica la creación de pequeñas marcas (pits) en la superficie del medio, que son interpretadas por un láser durante la lectura. La grabación óptica es valorada por su durabilidad, capacidad de almacenamiento y estabilidad a largo plazo, características que la hacen ideal para la preservación de datos críticos.

Algunos elementos clave que ofrece la presentación de datos con grabación óptica son, mayor calidad del medio de grabación, mejor la precisión en la grabación, organización y estructuración de datos, variedad el formato de datos y compatibilidad entre ellos además de mayor protección y seguridad de datos

Lectura de Datos: El láser emite un rayo que incide en la superficie del disco La luz reflejada es detectada por el fotodiodo, y las variaciones en la reflexión (debido a los pits y lands) se convierten en señales eléctricas que representan los datos almacenados.

Escritura de Datos: El láser se intensifica para grabar datos, creando pits en la capa de almacenamiento del disco. La precisión del enfoque y seguimiento es crucial para escribir datos correctamente

Seguimiento y Enfoque: Los sistemas de seguimiento y enfoque aseguran que el láser siga la pista correcta y se mantenga enfocado, lo cual es esencial para una lectura y escritura precisa.

Control de Velocidad: El motor de giro del disco y su control aseguran que el disco gire a la velocidad adecuada, lo cual es esencial para mantener la integridad de los datos durante las operaciones de lectura y escritura

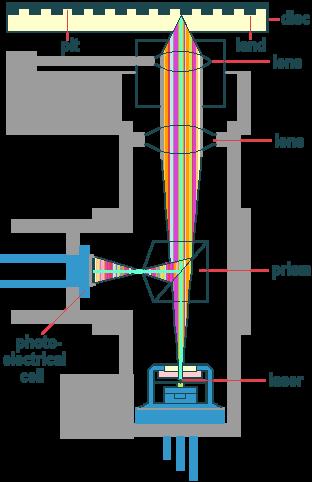

Imagen 8 Grabación óptica digital, Tomado de https://www.lpi.tel.uva.es/

La grabación óptica ofrece una solución robusta y confiable para la presentación y preservación de datos. Al considerar los elementos clave como la calidad del medio, la precisión en la grabación, la organización de datos, la compatibilidad, la seguridad y la presentación visual, se puede maximizar la efectividad de esta tecnología Adoptar las mejores prácticas en estos aspectos no solo mejora la presentación de los datos, sino que también asegura su integridad y accesibilidad a largo plazo. En un mundo donde la información es un recurso invaluable, la grabación óptica se erige como una herramienta esencial para gestionar y compartir datos de manera efectiva.

PANTALLAS O DISPLAYS

LCD (Liquid Crystal Display): Utilizadas ampliamente debido a su bajo consumo de energía y buena calidad de imagen Son comunes en interfaces de usuario para equipos industriales y dispositivos portátiles

LED (Light Emitting Diode): Ofrecen mayor brillo y eficiencia energética. Se utilizan en paneles de control y displays de alto rendimiento.

OLED (Organic Light Emitting Diode): Proporcionan mejores contrastes y ángulos de visión, aunque son más costosas Son ideales para dispositivos donde la calidad de imagen es crítica.

TFT (Thin Film Transistor):

Una variante de las LCD que permite mayor resolución y rapidez en la actualización de imágenes, frecuentemente utilizadas en aplicaciones que requieren gráficos detallados y rápidos.

La ingeniería mecatrónica es una disciplina multidisciplinaria que fusiona la mecánica, la electrónica, la informática y el control para diseñar y crear sistemas inteligentes Un componente crucial en estos sistemas es el uso de pantallas o displays, que facilitan la interacción entre el usuario y la máquina, así como la visualización de información esencial para el funcionamiento y monitoreo de dispositivos mecatrónicos. Este ensayo explora la importancia de las pantallas en la ingeniería mecatrónica, sus diversas aplicaciones, tipos y los avances tecnológicos que han mejorado su funcionalidad.

Las pantallas son interfaces esenciales que proporcionan un medio efectivo de comunicación entre los sistemas mecatrónicos y sus usuarios. Estas interfaces son fundamentales para: Monitoreo y Control: Permiten a los operadores visualizar datos en tiempo real, facilitando la toma de decisiones informadas y el control preciso de sistemas. Diagnóstico y Mantenimiento: Ayudan en la detección de fallos y en la realización de diagnósticos rápidos, mostrando códigos de error y sugerencias para la resolución de problemas.

Interacción Usuario-Máquina: Mejoran la interacción al proporcionar interfaces gráficas intuitivas y fáciles de usar, lo cual es esencial en aplicaciones como la robótica y la automatización industrial

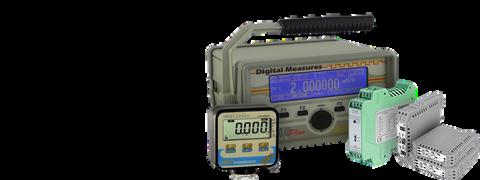

Imagen 9 Pantallas y Displays

APLICACIONES

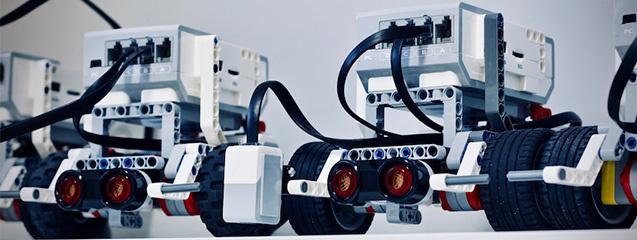

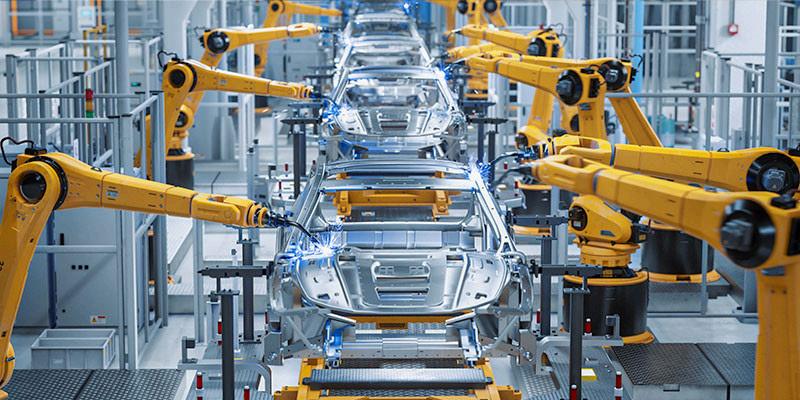

En la robótica, las pantallas juegan un papel crucial en el control y monitoreo de robots Los controladores de robots suelen tener interfaces con pantallas táctiles que permiten a los operadores programar movimientos, ajustar configuraciones y recibir retroalimentación en tiempo real Automatización Industrial

En la automatización industrial, las pantallas se utilizan en sistemas SCADA para supervisar y controlar procesos industriales complejos son las interfaces HMI (HumanMachine Interface) con pantallas táctiles permiten una navegación intuitiva y un manejo eficiente de los sistemas, facilitando el monitoreo y control de procesos como la manufactura, el ensamblaje y la distribución.

Entretenimiento y Realidad Virtual

En el sector del entretenimiento, las pantallas se utilizan en simuladores de realidad virtual y aumentada, que son aplicaciones mecatrónicas avanzadas. Las pantallas de alta resolución y los displays montados en la cabeza (HMD) proporcionan experiencias inmersivas, cruciales para el entrenamiento, el diseño y el entretenimiento interactivo.

Avances Tecnológicos en Pantallas para Mecatrónica

Los avances tecnológicos en el desarrollo de pantallas han impulsado significativamente la capacidad de los sistemas mecatrónicos. Algunos de los desarrollos más relevantes incluyen:

El primer paso para el diseño de un sistema de control es la obtención del modelo matemático de la planta u objeto de control Un sistema de control puede considerarse como un sistema que se puede utilizar para:

1 Controlar algo variable de algún valor particular, por ejemplo, un sistema central de calentamiento donde la temperatura se controla para un valor particular

2 Controlar la secuencia de eventos, por ejemplo, las marcas de una lavadora que establecen el lugar y el tiempo de un ciclo, por ejemplo, ‘blancos’ y entonces un ciclo de lavado en particular controla la lavadora, esto es, secuencia de eventos, apropiado para ese tipo de ropa

3 Controlar si ocurre o no un evento, por ejemplo, un seguro en una máquina por el cual no puede ser operada hasta que el dispositivo de seguridad esté en posición

Pantallas Flexibles y Transparentes: Permiten diseños más innovadores y aplicaciones en superficies curvas y dispositivos portátiles.

Tecnología Táctil Avanzada: Mejora la interacción y permite una mayor precisión en el control de sistemas.

Resoluciones Ultraaltas (4K y 8K): Proporcionan una claridad y detalle excepcionales, cruciales para aplicaciones donde la precisión visual es fundamental.

Integración con Realidad Aumentada (AR) y Realidad Virtual (VR): Facilita la creación de interfaces inmersivas y mejora la visualización de datos en contextos tridimensionales

CONCLUSIÓN

La mecatrónica es una disciplina de la ingeniería que integra mecánica, electrónica, informática y control para diseñar y desarrollar sistemas y productos inteligentes y eficientes. Esta combinación permite crear soluciones tecnológicas avanzadas que mejoran la funcionalidad y el rendimiento en aplicaciones industriales y de consumo El modelado y simulación son esenciales para prever el comportamiento del sistema y optimizar su diseño antes de construir prototipos físicos. El Controlador Lógico Programable (PLC) es un dispositivo fundamental en la automatización industrial, utilizado para controlar máquinas y procesos de manera precisa y fiable. Los PLCs son programables y pueden ejecutar tareas lógicas complejas, lo que los hace cruciales en sistemas mecatrónicos.

La grabación magnética es una tecnología de almacenamiento de datos que utiliza campos magnéticos para registrar información en medios como cintas y discos duros. Esta tecnología es esencial en mecatrónica para almacenar grandes volúmenes de datos de forma rápida y eficiente, permitiendo el registro y análisis de datos operativos. Por otro lado la grabación óptica emplea láseres para escribir y leer datos en discos como CD, DVD y Blu-ray Esta tecnología es valorada por su capacidad de almacenar datos de manera duradera y con alta densidad, siendo útil para la distribución y archivo de información digital

Las pantallas o displays son interfaces visuales que muestran información al usuario En sistemas mecatrónicos, las pantallas proporcionan retroalimentación visual en tiempo real, permitiendo a los operadores monitorear y controlar los procesos eficientemente. Tipos de displays incluyen LCD, LED y OLED, cada uno con características específicas de brillo, resolución y eficiencia energética

La mecatrónica es una disciplina integral que combina múltiples campos de la ingeniería para desarrollar sistemas avanzados y eficientes El proceso de diseño en mecatrónica es iterativo y colaborativo, abarcando desde la identificación de necesidades hasta la implementación y mejora continua. Los componentes clave como los PLCs, las tecnologías de grabación magnética y óptica, y las pantallas de visualización son fundamentales para el funcionamiento y control de los sistemas mecatrónicos, permitiendo la creación de soluciones tecnológicas innovadoras y efectivas en diversos sectores industriales.

REFERENCIAS

Bryan, J. A., & Breed, R. C. (2021). Mecatrónica: Sistemas inteligentes y mecatrónicos. 8.ªEdición, McGraw-Hill.

Bolton, W., (2013). Mecatrónica: Sistemas de control electrónico en la Ingeniería Mecánica y Eléctrica 5.ª Edición. Alfaomega.

Dijkstra, O , & Kemerink, G (2020) Mecatrónica Pearson Educación

Documento Web, Grabación óptica digital disponible en https://www lpi tel uva es/~nacho/docencia/ing ond 1/trabajos 08 09/io5/public html/o ptidig html Consultado el 21/05/2024
