陳軍瑋 — 409360319 第叁組 指導老師 : 李安瑞老師 淡江大學—建築學系 建築三上 MIXXER—辦公大樓 在一間公司裡，部門與部門間有著 許多的共通性，每個不同的專業領域 ，彼此也會有重疊的部分。 在資訊傳播極快的現在，跨領域的 學習才能使公司或是自己保持競爭力 ，因此，我將這次設計的核心圍繞在 共享空間，思考如何透過採光、挑空 和植栽，促進不同樓層間的交流，讓 共享空間是動態的，並且消除挑空後 室內樓版所形成的生硬的界線。

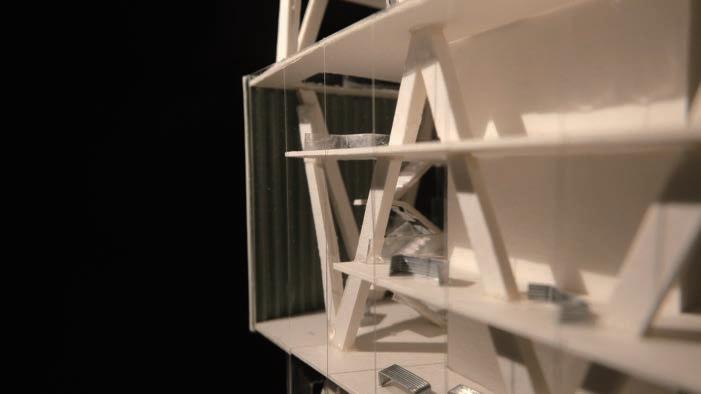

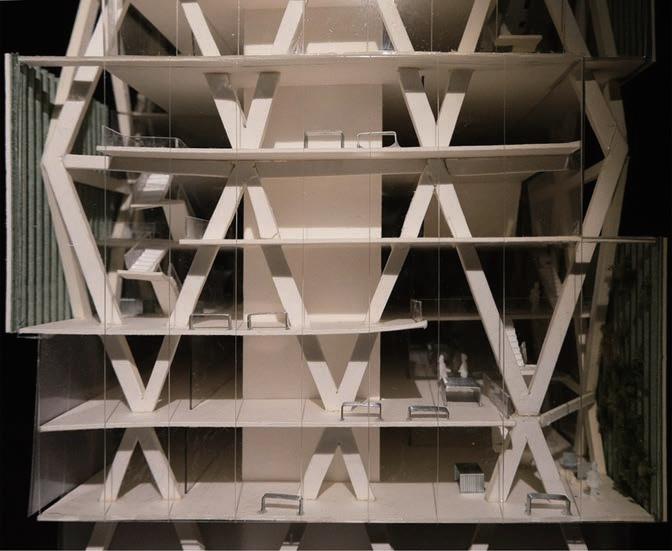

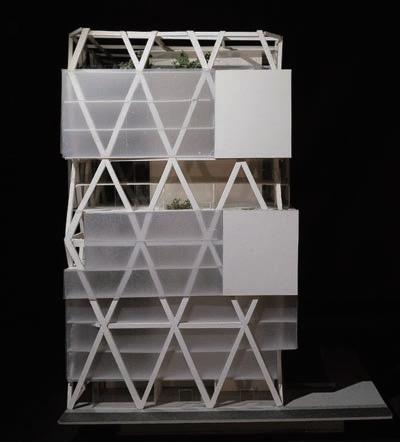

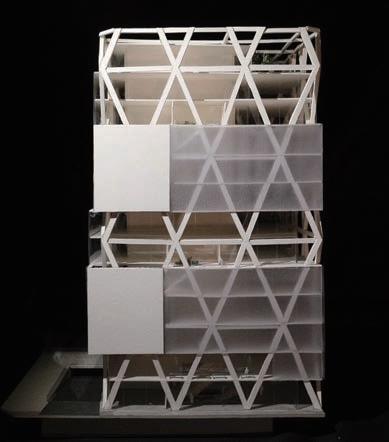

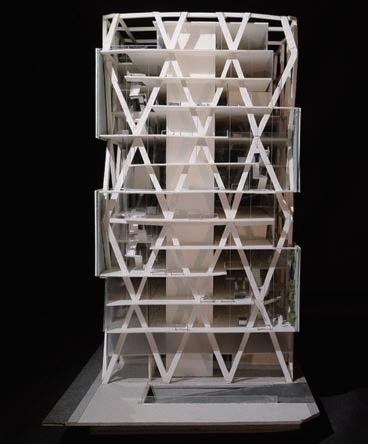

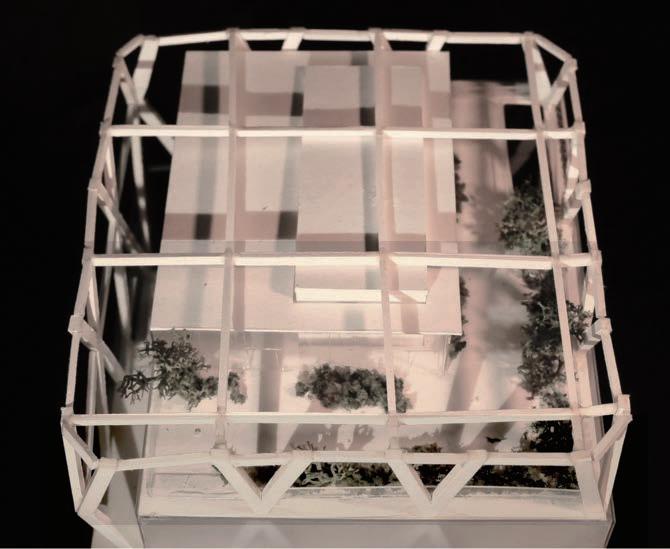

—設計結果 —Study Models —Concept Models —Concept
—Site
CONTENTS 未來試驗所
and Transformation
Analysis

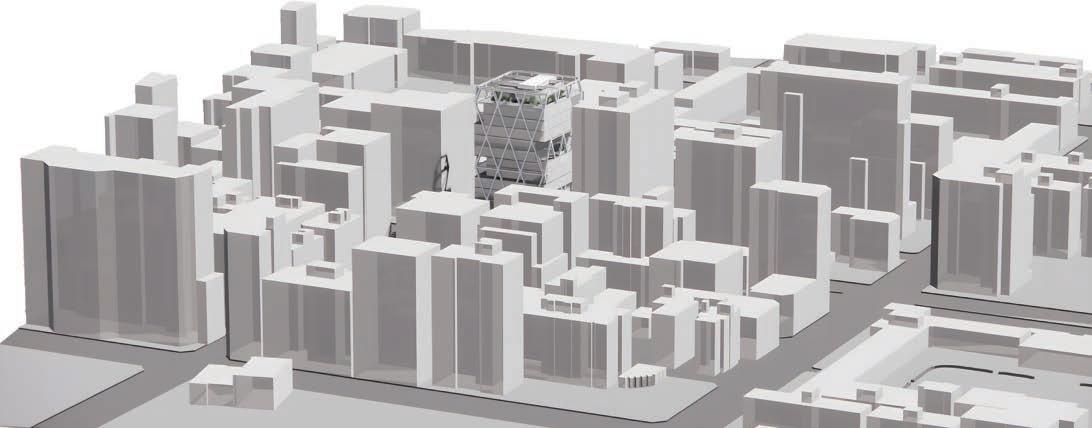

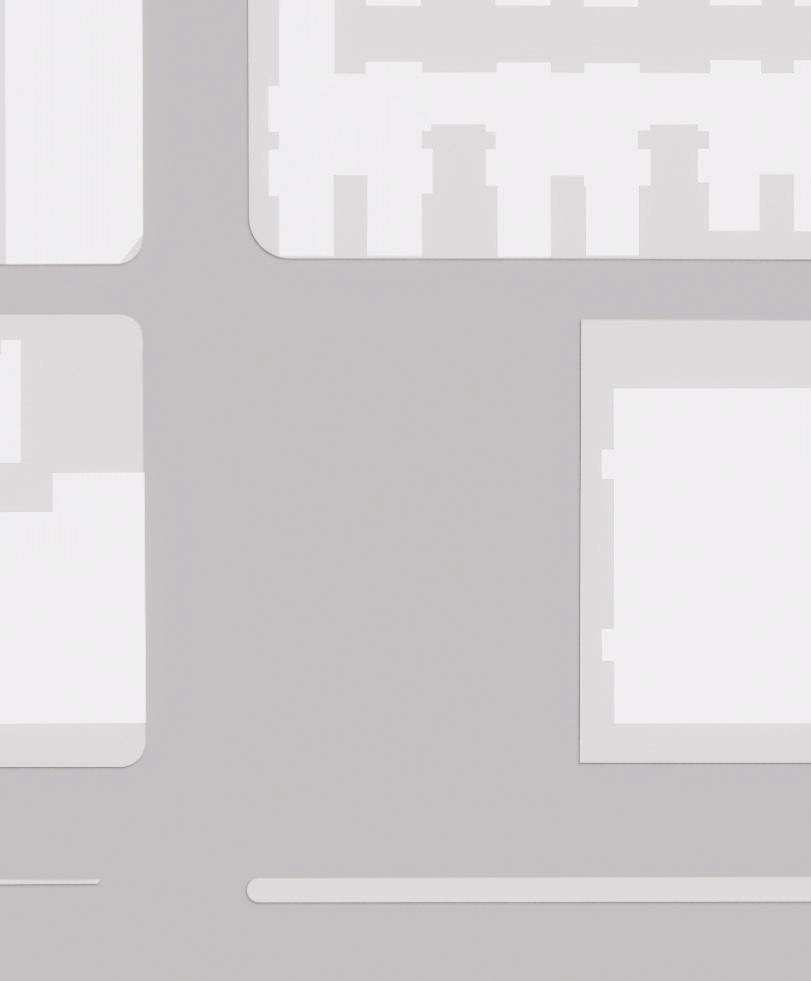

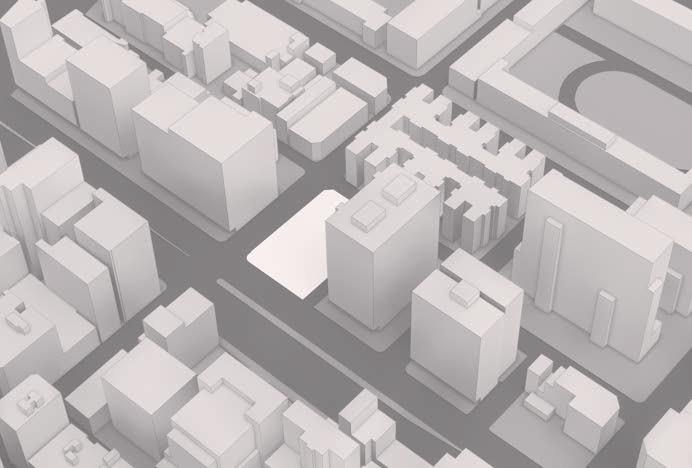

基地分析 基地南北兩向通透，東西兩項相鄰13層大樓 N
CONCEPT PROGRAMS
MIXXER––辦公大樓

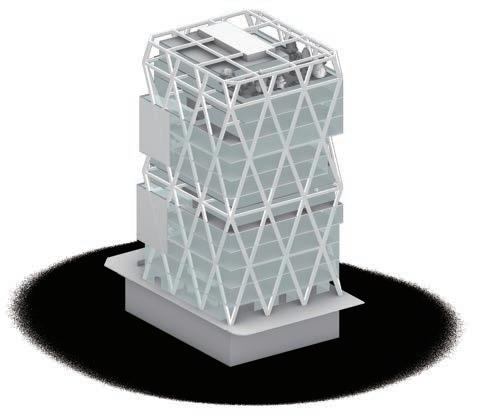

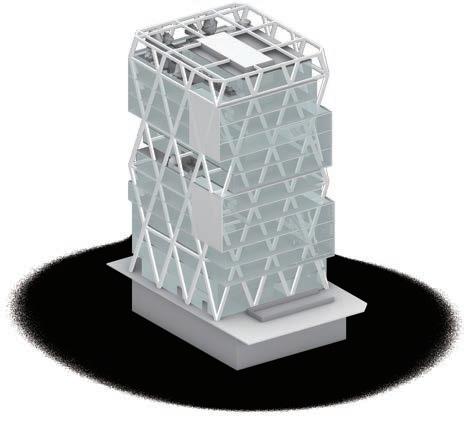

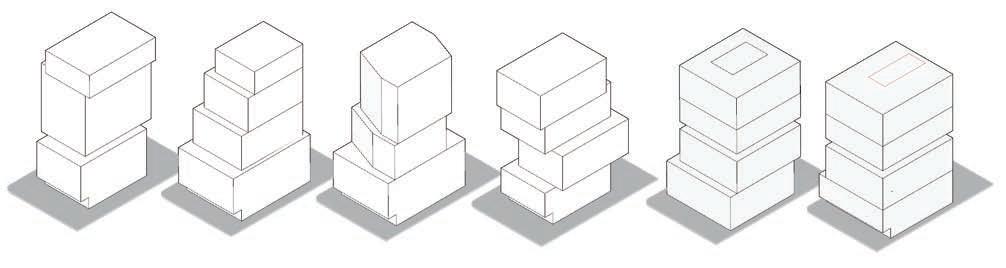

量體發展

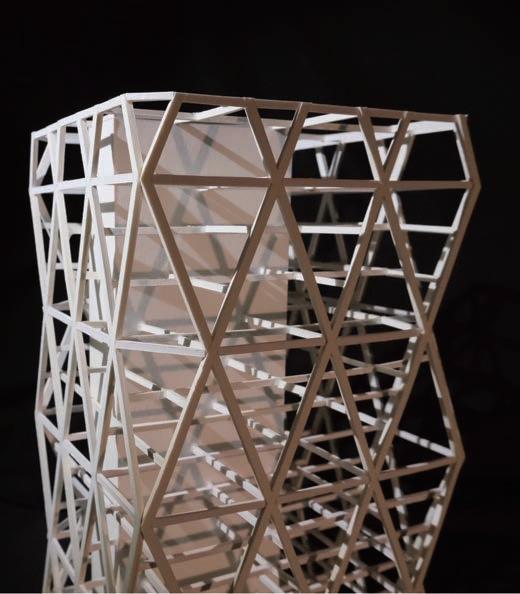

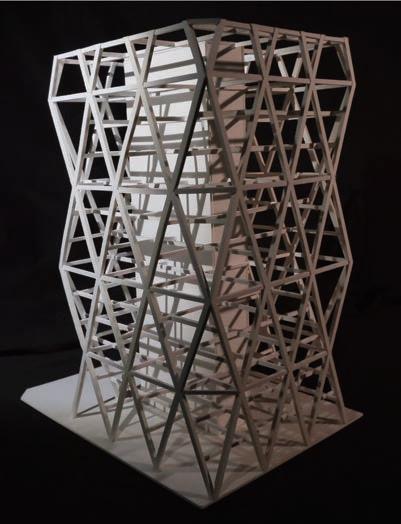

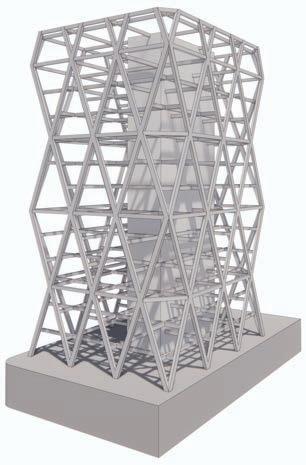

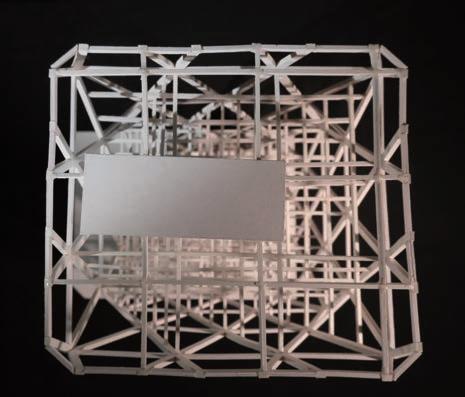

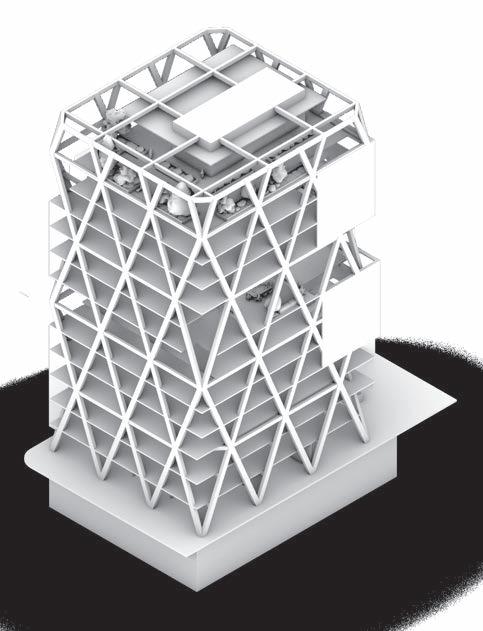

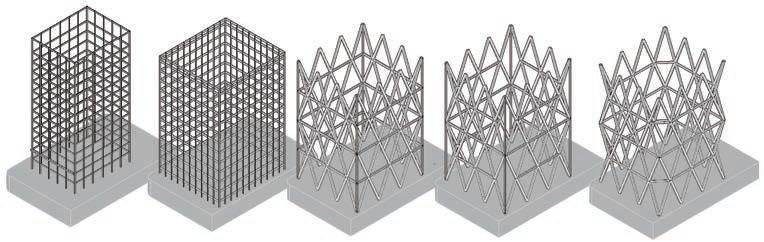

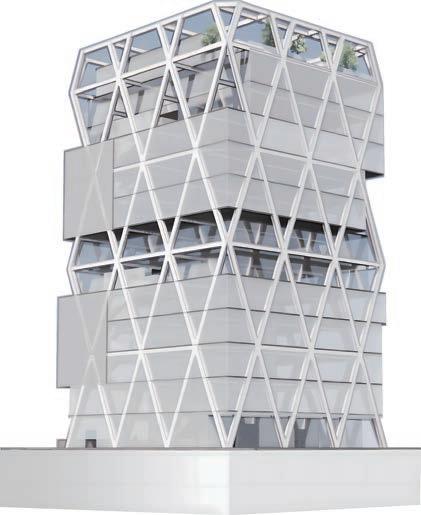

結構發展

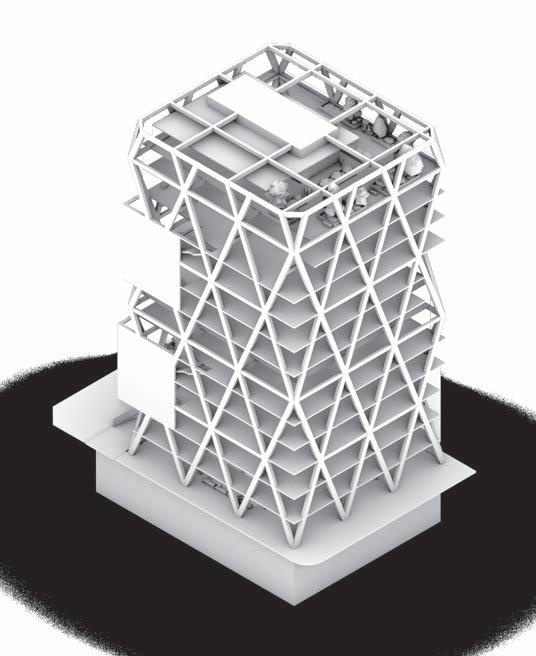

設計發展
DN UP DN +0 商店 +0 入口 +0 商店 +0 商店 +0 辦公入口 +0 商店 A A′ B B′ 忠孝東路一段 紹 興 南 街 基地配置圖 0200400800 1600cm
UP DN UP DN UP DN 地下二樓平面圖 0200400800 1600cm -700 汽車停車場 A A′ B B′ UP DN UP UP DN UP DN 地下一樓平面圖 0200400800 1600cm 捷運入口 -350 商店 -350 商店 -350 商店 -350 商店 -350 機房 機車 停車場 攤販 攤販 攤販 攤販 攤販 A A′ B B′
UP UP 地下三樓平面圖 0200400800 1600cm -1050 汽車停車場 DN DN DN UP DN UP DN UP DN 一樓平面圖 0200400800 1600cm +0 商店 +0 入口 +0 商店 +0 商店 +0 辦公入口 +0 商店 A A′ B B′ A A′ B B′
DN DN DN UP DN UP DN 二樓平面圖 0200400800 1600cm +450 餐廳 +450 餐廳 +450 餐廳 +450 餐廳 +450 餐廳 A A′ B B′ DN DN DN UP UP DN 三樓平面圖 0200400800 1600cm +870 辦公空間 共享空間 A A′ B B′
共享空間 DN DN DN DN UP UP DN DN 四樓平面圖 0200400800 1600cm +1390 辦公空間 共享空間 共享空間 DN DN DN UP UP DN UP DN DN UP 五樓平面圖 0200400800 1600cm +1710 辦公空間 A A′ B B′ A A′ B B′
DN DN DN UP DN UP DN DN 七樓平面圖 0200400800 1600cm 共享空間 +2550 辦公空間 A A′ B B′ 共享空間 陽台 +2130 辦公空間 DN DN DN DN UP DN DN UP 六樓平面圖 0200400800 1600cm A A′ B B′
DN DN DN UP DN UP 八樓平面圖 0200400800 1600cm +2970 辦公空間 共享空間 陽台 DN DN DN UP DN DN DN UP 九樓平面圖 0200400800 1600cm +3390 辦公空間 共享空間 A A′ B B′ A A′ B B′
DN DN DN UP DN UP DN DN DN UP 十一樓平面圖 0200400800 1600cm +4230 辦公空間 陽台 共享空間 DN DN DN UP UP DN UP DN UP 十樓平面圖 0200400800 1600cm +3810 辦公空間 共享空間 共享空間 A A′ B B′ A A′ B B′
共享空間 DN DN UP DN DN 十二樓平面圖 0200400800 1600cm +4650 辦公空間 +5070 會議室 +5070 會議室 +5070 會議室 +5070 花園 屋頂層平面圖 0200400800 1600cm DN DN DN DN DN A A′ B B′ A A′ B B′
屋頂平面圖 0200400800 1600cm DN DN A
B B′
A′

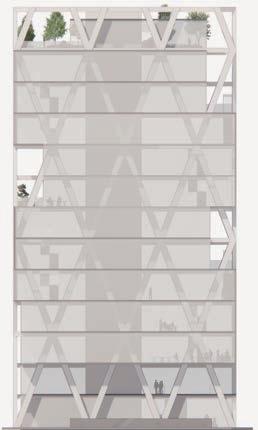

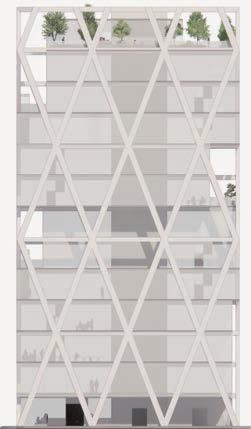

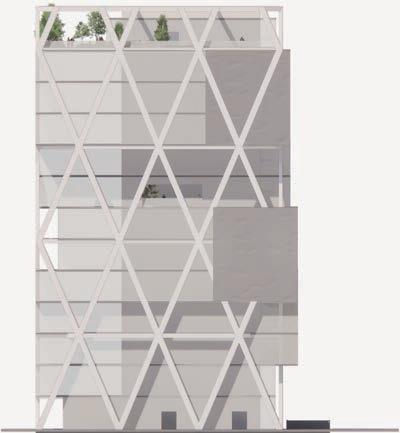

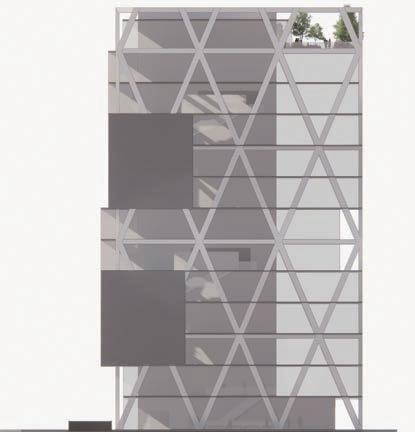

南向立面圖 0200400800 1600cm 東向立面圖 0200400800 1600cm

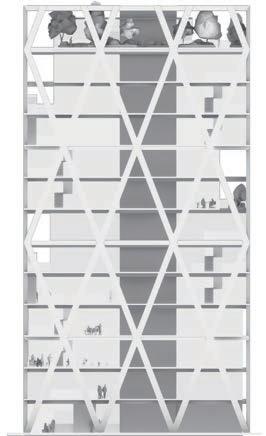

北向立面圖 0200400800 1600cm 西向立面圖 0200400800 1600cm

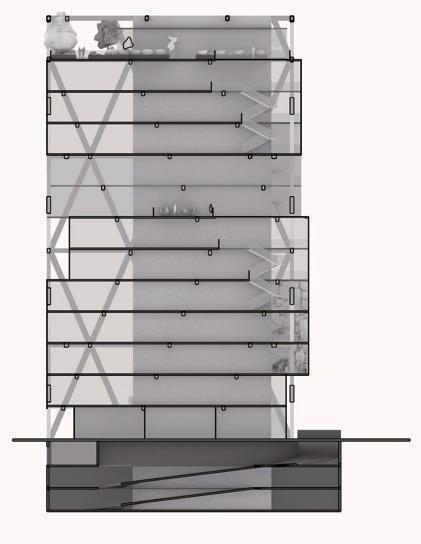

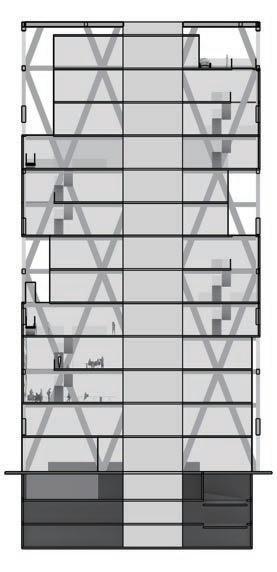

AA ′ 剖面 圖 0200400800 1600cm GL 共享空間 共享空間 共享空間 共享空間
BB′ 剖面圖 0200400800 1600cm GL 共享空間 共享空間

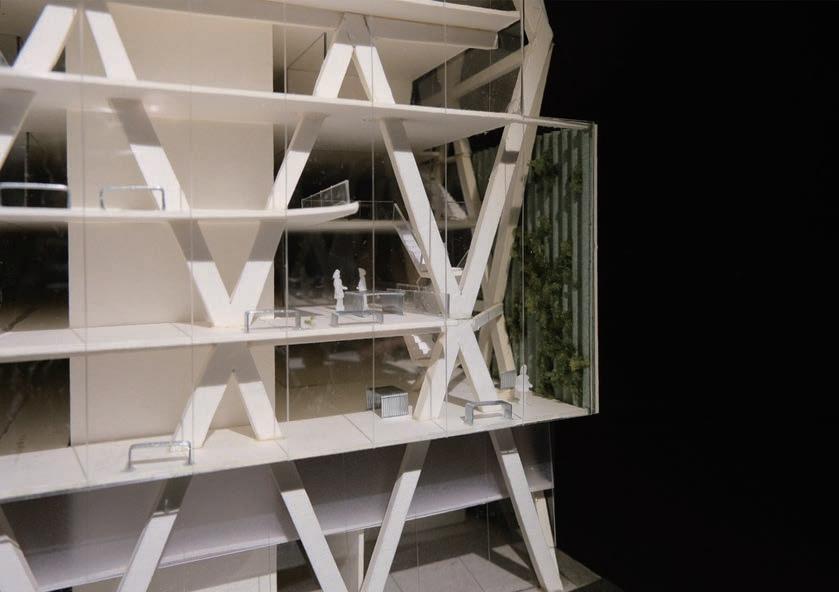

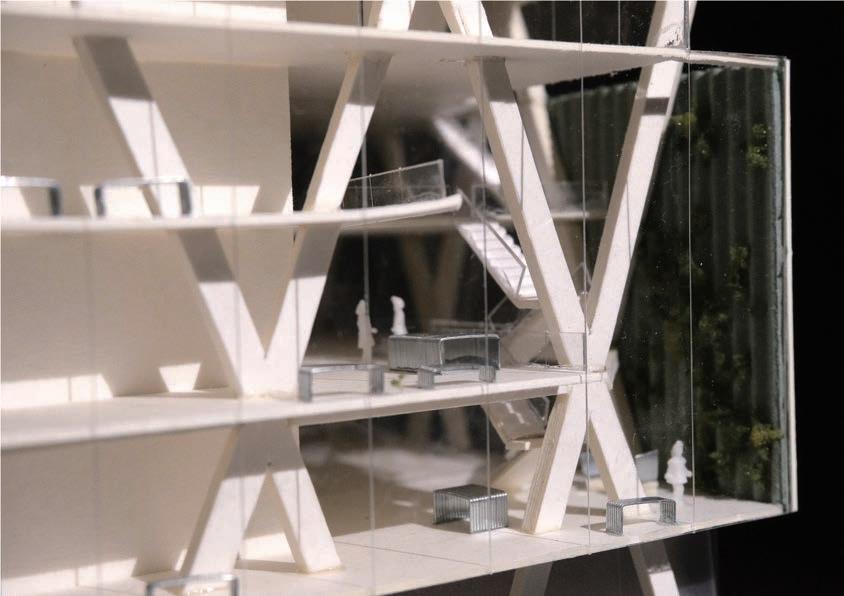

將共享空間設置在建築量體的南側，並且利用量體左右錯動所形層的縫隙引入陽光，讓共享空間透過光 線與植物牆的引導，促進垂直向的流動。在共享空間可透過挑空的樓板看見別的樓層的人所正在進行的活 動，再配合樓梯作為快速到達的動線，使整個空間不被樓層設限。 共享空間
樓板關係 共享空間單元

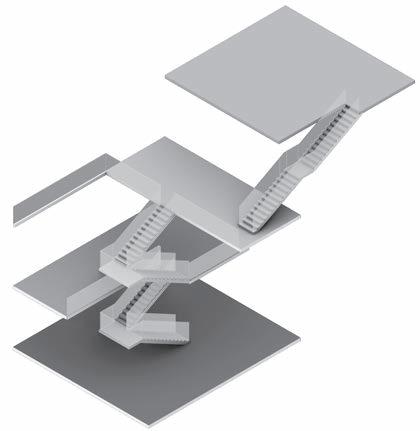

重疊處理 增加一支樓梯產生重疊空間

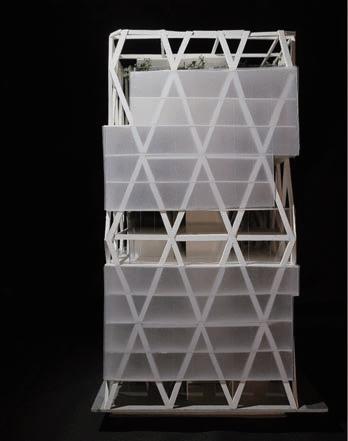

正立面 西立面
背立面 東立面 共享空間 共享空間 共享空間 共享空間
